MODE D'EMPLOI HI 20.A IX1 INDESIT

Description de l'appareil-Vue d'ensemble, 2

Description de l'appareil-Tableau de bord, 2

Installation,10

Mise en marche et utilisation12

Utilisation du four,13

Utilisation du plan de cuisson,14

Precautions et conseils, 15

Nettoyage et entretien,16

Assistance, 16

Nederland

Gebruiksaanwijzing

FORNUIS EN OVEN

Inhoud

ATTENTION : cet apparéil ainsi que ses parties accessibles deviennent très chaudspendant leur fonctionnement.

Il faut faire attention de ne pas toucher les éléments chauffants.

Ne laisser s'approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante.

Le present apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes représentant des capacities physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour uneutilisation de l' apparéil en toute sécurité et à condition qu'ils se rendent compte desdangers encourus. Les enfants ne doivent pas jourer avec l' apparéil. Les opérations de nettoyage et d'entretien ne doivent pas'être effectuees par des enfants non surveillés.

ATTENTION : laisser un réseau de cuisson contenant de l'huile ou de laGRAisse sur le foyer est dangereux et risque d'entrainer un incendie.

Il ne faut JAMAIS essayer d'eteindre une flamme ou un incendie avec de l'eau! Il faut eteindre l'appareil et couvir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

Ne pas utiliser de produits abrasifs ni des spatules métalliques coupantes pour nettoyer la porte du four en verre, sous peine d'erafler la surface et de briser le verre. Les surfaces interieures du tiroir (s'il y en a un) peuvent devenir chaudes.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaisser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

ATTENTION: s'assurer que l'appareil est eteint avant de proceder au remplacement de I'ampoule, afin d'eviter tout risque d'électrocution.

ATTENTION: risque d'incendie: ne pas laisser d'objets sur les surfaces de cuisson.

ATTENTION: si la surface vitrocéramique est fêlée, éteindre l'appareil afin d'éviter tout risque d'électrocution.

Description de l'appareil Vue d'ensemble

1. Tableau de bord
2. Support GRILLE
3. Support LECHEFRITE
4. GLISSIERES de couilissement
5. niveau 5
6. niveau 4
7. niveau 3
8. niveau 2
9. niveau 1

NL

Description de l'appareil Tableau de bord

1.Manette PROGRAMMES
2.Voyant de fonctionnement de la plaque electrique
3.Manette de la plaque électrique

NL

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les consels correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil

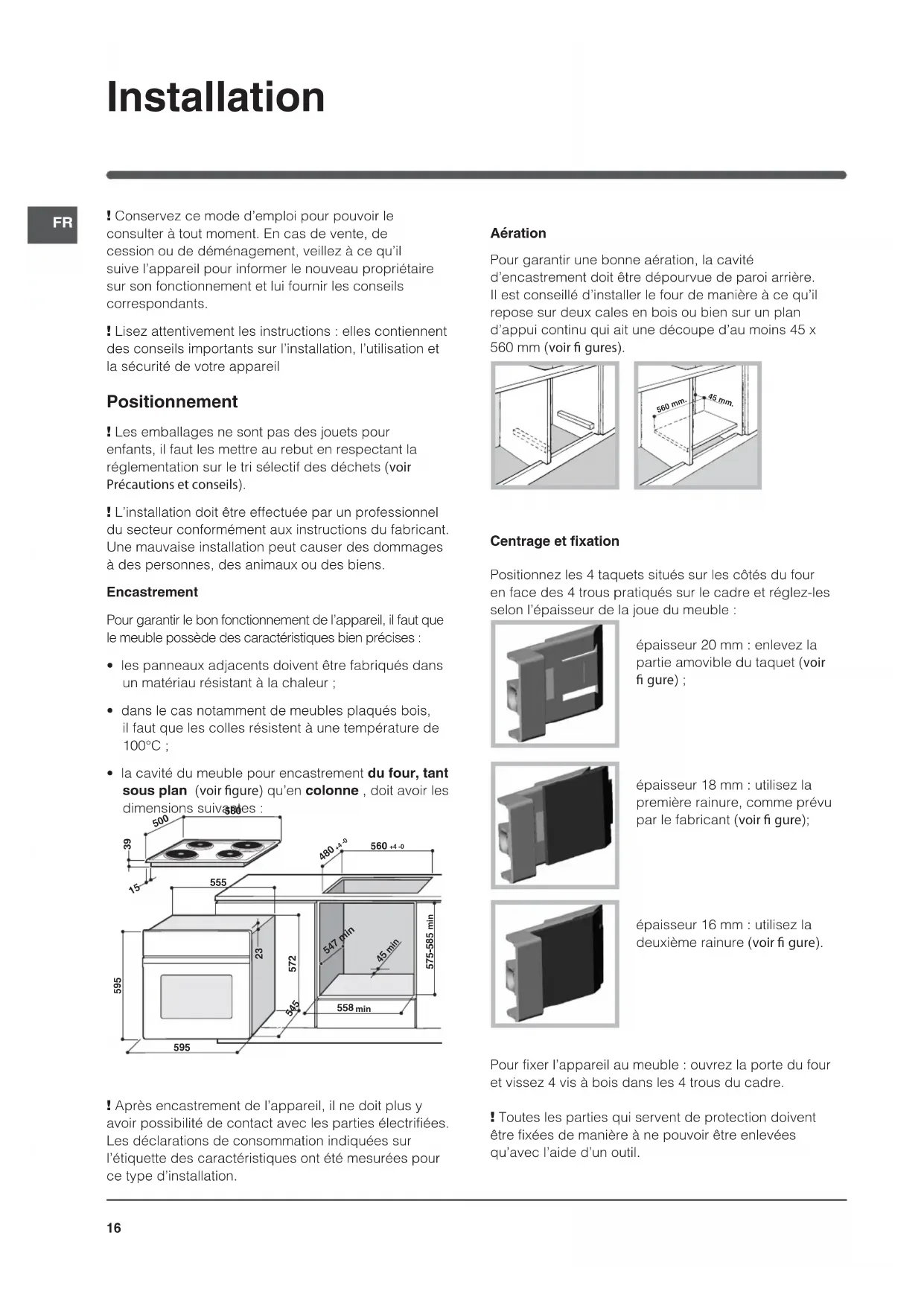

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri selectif des déchets (voir Précautions et consels).
L'installation doit etre effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages a des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possede des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériel résistant à la chaleur;
• dans le cas notamment de meubles plaqués bois, il faut que les colles résistant à une température de 100^

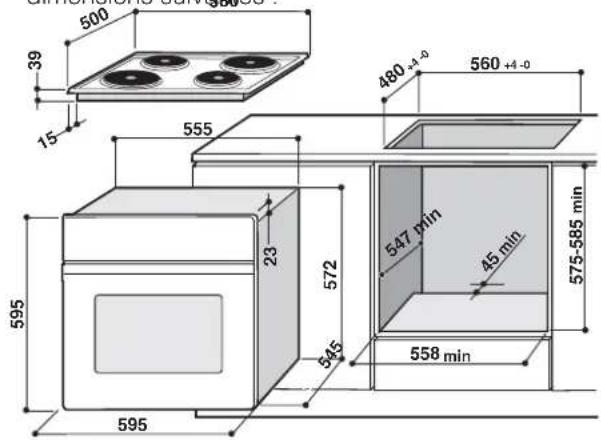

• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu'en colonne, doit avoir les dimensions suivantes:

!Après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties electrifiées. Les déclarations de consommation indiquées sur l'etiquette des caractéristiques ont ete mesurées pour ce type d'installation.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui contin qui ait une découvert d'au moins 45 x 560 mm (voir f gures).

Centrage et fixation

Positionnez les 4 taquets situés sur les côtés du four en face des 4 trouss pratiqués sur le cadre et réglez-les selon l'épaissur de la joue du meuble :

épaisseur 20 mm : enlevez la partie amovible du taquet (voir figure) ;

épaisseur 18 mm : utilisez la première rainure, comme prévu par le fabricant (voir fi gure);

épaisseur 16 mm : utilisez la deuxieme rainure (voir figure).

Pour fixer l'appareil au meuble: ouvre la porte du four et vissez 4 vis à bois dans les 4 trous du cadre.

! Toutes les parties qui seront de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avac l'aide d'un outil.

Raccordement electrique

Le raccordement electrique au réseau doit etre effectue sur le four qui est prevu pour fonctionner en courant alternatif a la tension et frquence d'alimentation indiquees sur la plaquette signaletique (voir page suivante).

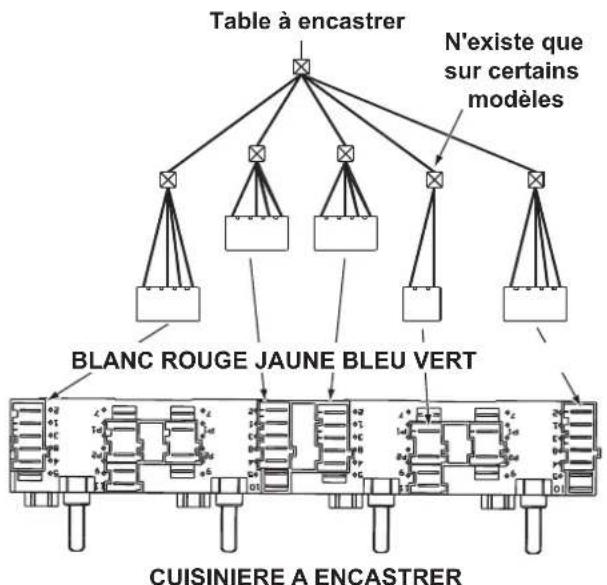

La table de cuisson est raccordée au four à l'aide d'un connecteur spécial.

Remetre la protection metallique en place après avoir connecté la table. En cas de démontage de la table, remetre le bouchon rouge d'origine sur le connecteur rouge.

Montage du cable d'alimentation

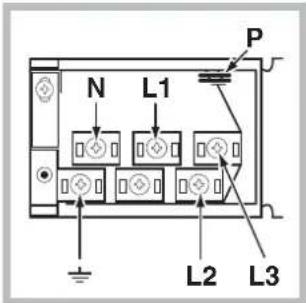

1. Pour ouvrir le bornier, faites pression à l'aide d'un tournevis sur les languettes laterales du couvercle : tirez et ouvre le couvercle (voir fi gure).

2. Montage du cable d'alimentation: dévissez la vis du serre-cable ainsi que les trois vis des contacts L-N-½puis fixez les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (1一) .

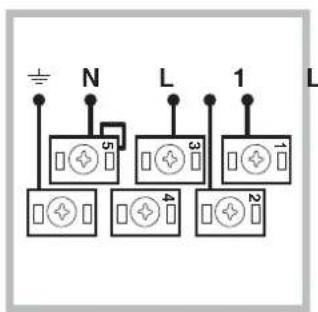

Le bornier est prévu pour raccordement à 400 V

triphase (voir fi gures ci-dessous).

400V 3N~ H05 RR-F5x2.5 CEI-UNEL 35363 H05VV-F5x2.5 CEI-UNEL 35746

Si l'installation electrique

préSENTe d'autres caractéristiques (voir fi gures ci-dessous), procédez au raccordement électrique au moyen des cavaliers de raccordement logés dans le boitier P.

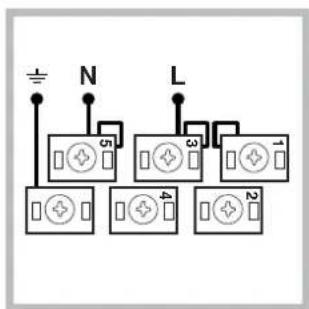

230V~ H05RR-F3x4 CEI-UNEL35363 H05VV-F3x4 CEI-UNEL35746

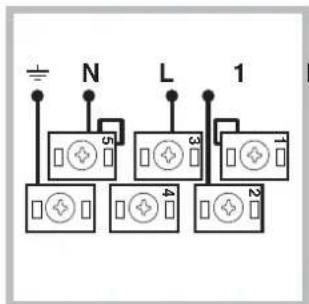

400V 2N H05RR-F4x4 CEI-UNEL 35363 H05VV-F4x4 CEI-UNEL 35746

serre-cable prévu.

1. Fermez le couvercle du bornier.

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir ci-contre).

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50^ la temperature ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique (voir ci-dessous);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (voir ci-dessous);
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.
  !Après installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles
  ! Le cable ne doit être ni pié ni excessivement écrasé.
  ! Il doit être contrôle périodiquement et ne peut être remplace que par un technicien/agree (voir Assistance).
  ! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

PLAQUETTE SIGNALETIQUE
Dimensions	largeur cm 43,5hauteur cm 32profondeur cm 43,5
Volume I 57
Raccordements électriques	tension 230V/400V~ 3N 50/60Hzpuissance maxi. absorbée 8400W
ETIQUETTEENERGIE	Directive 2002/40/CE sur l'étiquettedes jours électriquesNorme EN 50304Consommation énergie déclaréepour Classe convection naturellefonction four : Tradition
CE	Cet apparéil est conforme auxDirectives Communautairessuivantes :73/23/CEE du 19/02/73 (BasseTension) et modificationssuccessives-89/336/CEE du 03/05/89(Compatibilité electromagnétique)et modifications successives93/68/CEE du 22/07/93 etmodifications successives2002/96/EC

Mise en marche et utilisation

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heures en reglant la température à son maximum. Puis éteignez-le, ouvre la porte et arez la piece. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton PROGRAMMES.
2. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d'elles (voir Programmes).

3. En cours de cuisson, vous pouvez à tout moment: - modifier le programme de cuisson à l'aide du bouton PROGRAMMES;

4. interrompre la cuisson en ramenant le bouton PROGRAMMES sur "0".

! Ne posez jamais d'objets à même la sole du four, vous pourriez abimer l'émail.
! Placez toujours vos plats sur la grille fournie avec l'appareil.

Eclairage du four

Pour l'allumer, selectionnez à l'aide du bouton PROGRAMMES La lampe reste allumée quand vous selectionné un programme de cuisson.

Programmes de cuisson

Programme FOUR TRADITION

Mise en marche des résistances de VOUTE et de sole. Pour cette cuisson traditionnelle mistroux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entrainerait une mauvaise distribution de la chaleur. La température sélectionnée est automatiquement atteinte et maintainue constante par le thermostat commandé par le bouton PROGRAMMES.

Programme CHALEUR VOUTE

Mise en marche de la résistance de VOITE. Cette fonction est conseillée pour parfaire la cuisson des alimentés. Cuisson porte du four fermée.

Conseils de cuisson

!En cas de cuisson en mode GRIL, place la lechefrite au gradin 1 pour recuperer les jus de cuisson.

GRIL

• Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.
• Ne vous inquiétez pas si la résistance de vous n'est pas allumée en permanence : son fonctionnement est contrôle par un thermostat.

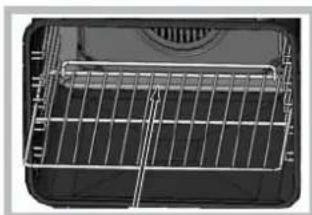

PIZZA

Utilisez un plat en aluminium léger et enfournez-le sur la grille du four.
Si vous utilise la lèchefrite, vous prolongerez les temps de cuisson et obtiendaçez difficilement une pizza croustillante.
- Si vos pizzas sont bien garnies, n'ajoutez la mozzarelle qu'a mi-cuisson.

! Lors de l'introduction de la grille, s'assurer que la butée d'arrêt est bien dans la partie arrrière de l'enceinte (voir photo)

Tableau de cuisson

Aliments Poids (Kg)	Niveau enfoumment	Préchauffage(minutes)	Températurepréconisée	Durée cuisson(minutes)
Pâtes
Lasagnes	2,5	3	-	210
Cannelloni	2,5	3	-	210
Tagliatelle	2,5	3	-	210
Viandes
Veau	1,7	3	-	220
Poulet	1,5	3	-	220
Dinde	3,0	3	-	220-Max
Canard	1,8	3	-	220
Lapin	2,0	3	-	220
Porc	2,1	3	-	220
Agneau	1,8	3	-	220
Poissons
Maquereaux	1,1	3	-	210-230
Denté	1,5	3	-	210-230
Truite en papillote	1,0	3	-	210-230
Pizza
Napolitaine	1,0 3 15 Max 30-35
Gâteaux
Biscuits	0,5	3	15	180
Tarte	1,1	3	15	180
Gâteau au chocolat	1,0	3	15	200
Gâteaux levés	1,0	3	15	200

FR

Type de table

Le four est associé à une table de cuisson équipée, auchoix, de deux types de foyer : des plaques électriques en fonte (voir figure 1) ou des plans vitrocéramique (voir figure 2).

Mise sous tension de la table vitrocéramique

Foyers traditionnels

Les foyers radiants traditionnels sont constitués de spires qui deviennent rouges en quelques dizaines de secondes.

Chaque foyer est équipé d'un bouton de commande permettant de selectionner 6 températures au besoin allant d'un minimum de 1 à un maximum de 6.

Voyants de chaleur résiduelle*

Les voyants (C) indiquent que la température du foyer correspondant est supérieure à 60^ , même après l'arrêt.

Niveau de puissance conseillés pour les différents types de cuisson :

Position P	aque normale ou rapide
0	Eteint
1	Cuisson de légumes verts, poissons
2	Cuisson de pommes de terre (r la vapeur) soupes, mois chiches, haricots
3	Pour continuer la cuisson de grandes quantités d'aliments, minestrone
4	Rôtir (moyen)
5	Rôtir (fort)
6	Rissoler ou rejoindre l'ébullition en peu de temps

Conseils d'utilisation de la table vitrocéramique

! La colle utilisée pour les joints laisse des traces de graissse sur le verre. Nous vous conseillons de les éliminer avant d'utiliser l'appareil, à l'aide d'un produit d'entretien non abrasif. Une oedur de caoutchouc peut se dégager au cours des premières heures d'utilisation, elle disparaître très vite.

Pour obtenir deailles performances de la table de cuisson:

• utilisez des casseroles à fond plat pour qu'elles adhérent parfaitement à la zone de chauffe

• utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée ;

• veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles;
• evitez d'utiliser les casseroles que vous utilisez sur les brûleurs à gaz. la concentration de chaleurur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd son adherence ;
• ne laïsez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s'endommager.

* N'existe que sur certains modetes

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Cet apparéil a été consq pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Pour déplacer l'appareil, servez-vous des poignées prévues à cet effet sur les côts du four.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides
• Cet apparéil qui sert à cuir des alimentés ne doit être utilisé que par desadultes conformément aux instructions du mode d'emploi.
• En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent doivent开发商 très chauds. Attention à ne pas les toucher et à garder les enfants à distance.
• Evitez que le cordon d'alimentation d'autres petits electroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'airation ou d'évacuation de la chaleur ne doivent pas été bouchés
• Saisissez toujours la poignée en son milieu : elle risque d'être très chaude à ses extrémités.
• Utilisez toujours des gants de protection pour enfournier ou sortir des plats du four.
• Ne tapissez jamais la sole du four de papier aluminium.
• Ne rangez pas de matériel inflammable à l'intérieur du four : si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
  Veillez toujours à ce que les manettes soient sur la position “ ”/“O” quand vous n'utilise pas l'appareil.
• Ne tirezURTout pas sur le cable pour debrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEBRANCHÉLA Fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Ne posez pas d'objets lourds sur la porte du four ouverte.
• Le plan vitrocéramique résiste aux chocs mécaniques,

il peut toutfois se fendre (ou meme se briser) sous I'effet d'un chic provoque par un objet pointu, tel qu'un ustensile par exemple. Dans ce cas, debranchez immEDIATement l'appareil du reseau electrique et adressez-vous au centre d'assistance technique.

• N'oubliez pas que la température des foyer reste plutôt elevée pendant au moins trente minutes après leur arrêt.
• Gardez àonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faites très attention aux emballages, au film plastique et papier aluminium: au contact des surfaces encore chaudes ou tièdes, ils risquent d'endommager gravement la table.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l' apparéil.
  S'assurer que les enfants ne jouent pas avec l'appareil.

Mise au rebut

• Mise au rebut du matériel d'emballage: conformez-vous aux reglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils menagers usages ne soient pas jetés dans le flux normal des déchets Municipaux. Les appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barree" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Economies et respect de l'environnement

• Pour faire des économies d'électricité, utilisez autant que possible votre four pendant les heures creuses.
• Pour vos cuissons au GRIL, nous vous conseillons de garder la porte du four fermée : Vous obtiendrez de plusieurs résultats tout en faisant de sensibles économies d'énergie (10% environ).

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

• Nettoyez l'extérieur émailé ou inox et les joints en caoutchou à l'aide d'une éponge imbibée d'eau tiède additionné de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. N'utilisez ni poudres abrasives ni produits corrosifs.
• Nettoyez l'enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l'eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.
• Les accessoires peuvent être lavés comme de la vaisse courante y compris en lave-vaisse.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matérielux abrasifs ou de racloirs metalliques aiguises qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvrez complètement la porte (voir fi gure);

1. soulevez et faites pivoter les leviers situés sur les deux charnières (voir figure) ;

1. saisissez la porte par les cotoés, refermez-la lentement mais pas complètement.

Appuyez sur les arrets F, puis tirez la porte vers vous en la dégageant de ses charnières (voir figure). Remontez la porte en refaisant en sens inverse les mêmes opérations.

Contrôle des joints

Contrôlez périodiquement l'etat du joint autour de la porte du four. S'il est abîné, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Remplacement de I'ampoule d'éclairage

Pour changer l'ampoule d'éclairage du four :

1. Dévissez le couvercle en verre du boîtier de la lampe.
2. Devissez l'ampoule et remplacez-la par une autre de même type: puissance 25 W, culot E 14.
3. Remontez le couvercle à sa place (voir figure).

! Ne pas utiliser la lampe du four comme éclairage de la pierce.

Assistance

Indiquez-lui :

• le modele de votre(APpeuil (Mod.)
• son numero de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre apparéil et/ou sur son emballage.
