OTT2040 - Platine_disque OK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Platine disque OK OTT2040 avec entraînement par courroie, bras de lecture en aluminium, et cellule de lecture de haute qualité.
Utilisation	Conçu pour la lecture de vinyles 33, 45 et 78 tours, idéal pour les audiophiles et les collectionneurs de disques.
Maintenance et réparation	Nettoyage régulier de la cellule et du bras de lecture recommandé, vérification de l'alignement de la cellule et de la courroie.
Sécurité	Utiliser sur une surface stable pour éviter les vibrations, ne pas exposer à l'humidité ou à la chaleur excessive.
Informations générales	Compatible avec la plupart des amplificateurs et systèmes audio, design élégant et moderne, idéal pour les passionnés de musique.

FOIRE AUX QUESTIONS - OTT2040 OK

Comment puis-je régler la vitesse de lecture de la platine disque OK OTT2040 ?

Pour régler la vitesse de lecture, utilisez le commutateur situé sur le panneau avant de la platine. Vous pouvez choisir entre 33 et 45 tours par minute.

Que faire si le son de la platine disque est faible ou distordu ?

Vérifiez d'abord que le volume de votre amplificateur est réglé correctement. Assurez-vous également que la cellule de lecture est bien installée et propre. Si le problème persiste, remplacez la cellule.

Comment nettoyer le plateau de la platine disque ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant spécifique pour vinyles. Évitez les produits chimiques agressifs.

La platine disque ne s'allume pas, que faire ?

Vérifiez que la platine est correctement branchée à une prise électrique fonctionnelle. Si le problème persiste, essayez de changer le câble d'alimentation.

Pourquoi la platine disque ne démarre-t-elle pas lorsque j'active le bras ?

Assurez-vous que le bras de lecture n'est pas verrouillé. Vérifiez également que la courroie de transmission est correctement installée et en bon état.

Comment puis-je régler le contrepoids de la cellule ?

Pour régler le contrepoids, dévissez-le légèrement et tournez-le jusqu'à ce que la cellule soit équilibrée. Consultez le manuel pour les valeurs spécifiques de contrepoids recommandées.

La platine disque fait du bruit pendant la lecture, que faire ?

Vérifiez que le plateau est bien fixé et qu'il n'y a pas d'objets obstruant le mouvement. Assurez-vous également que la platine est sur une surface stable.

Comment puis-je brancher la platine disque OK OTT2040 à un système audio ?

Utilisez les câbles RCA fournis pour connecter la sortie de la platine à l'entrée de votre amplificateur ou de votre système audio. Assurez-vous que le système est allumé et réglé sur la bonne source.

Où puis-je trouver des pièces de rechange pour la platine disque ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement sur le site du fabricant. Vérifiez également les sites de vente en ligne spécialisés.

MODE D'EMPLOI OTT2040 OK

Plaque tournante USB avancée

Tocadiscos Profesional De Correa Con Puerto USB

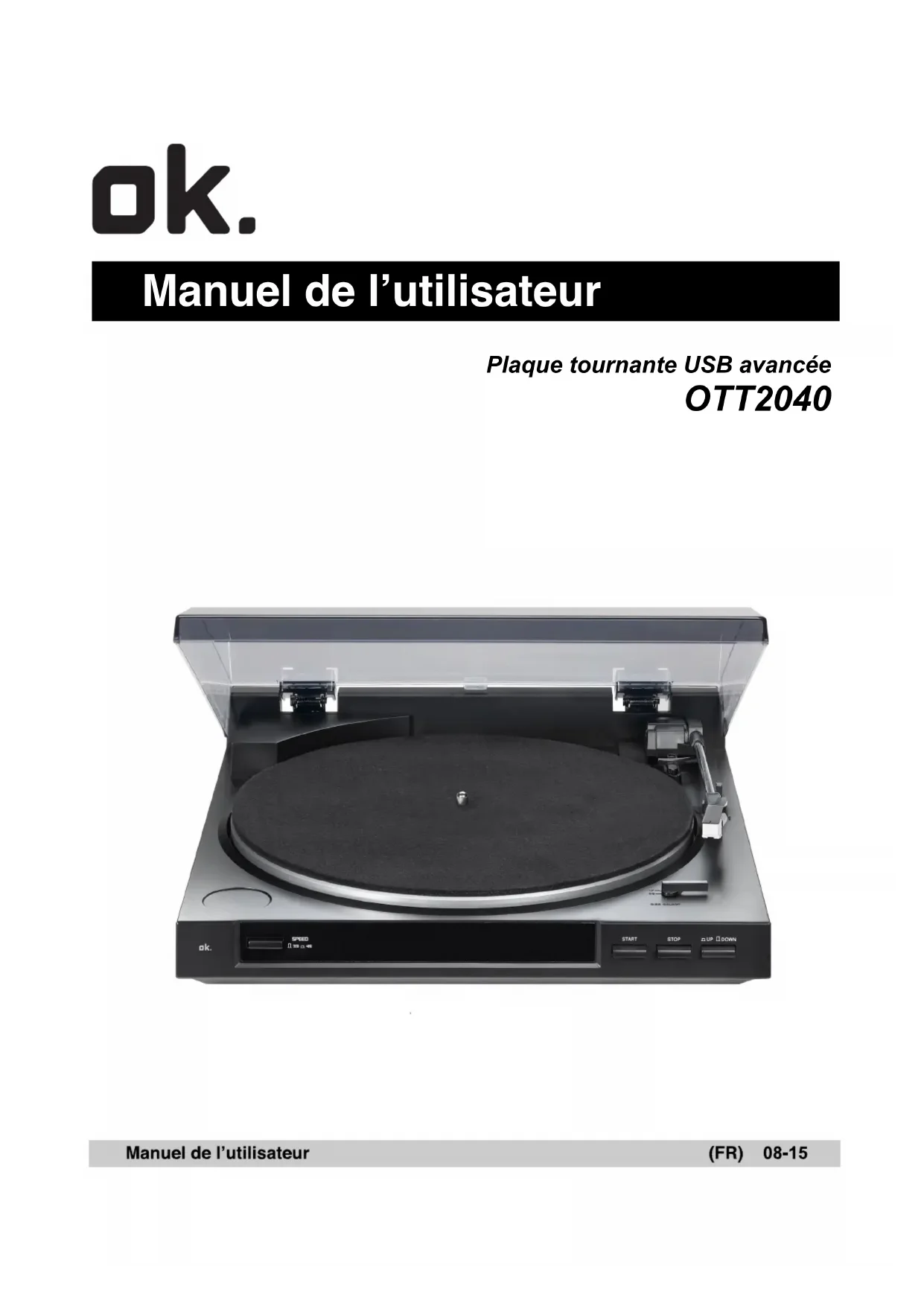

Manuel de l'utilisateur (FR) 08-15

Manuel de l'utilisateur

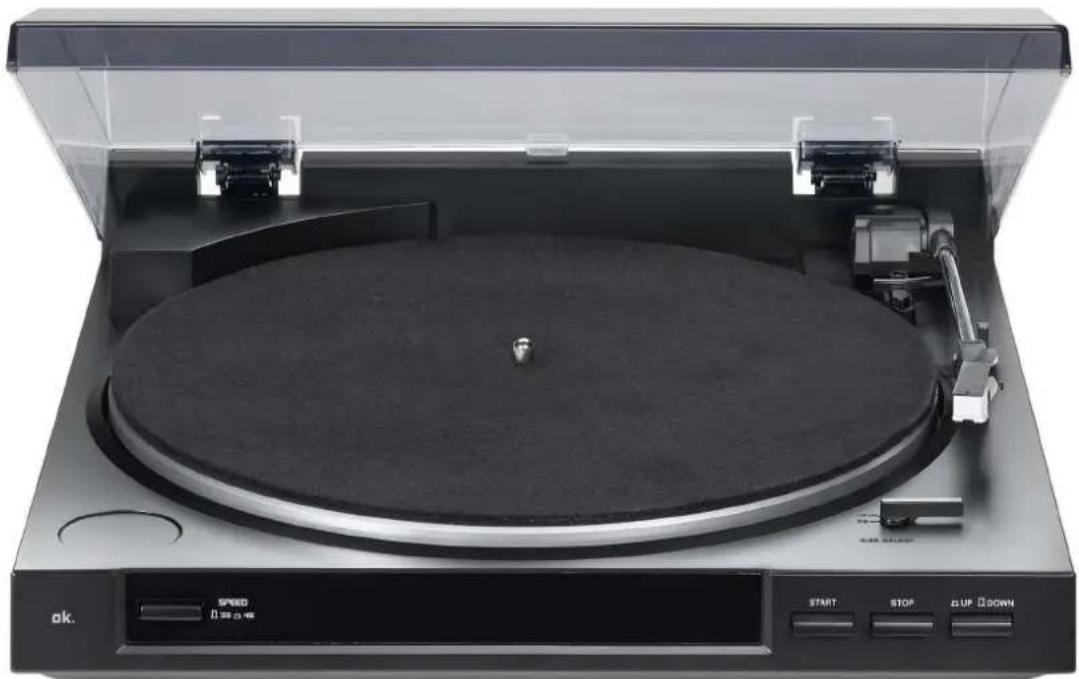

Plaque tournante USB avancée

OTT2040

CAUTION

DO NOT OPEN RISK OF ELECTRIC SHOCK

ATTENTION: Pour éviter une electromoculation, ne pas ouvrir le boîtier. L'appareil ne contient pas de pieces replacables par l'utilisateur. Confiez les réparations à un technicien qualifié.

Ce symbole attire l'attention de l'utilisateur sur des tensions dangereuses non isolées dans le boitier de l'appareil qui présente une magnitude suffisante pour provoquer un choc électrique.

Le point d'exclamation dans un triangle équilatéral attire l'attention de l'utilisateur sur des instructions importantes continues dans ce manuel.

PRECAUTIONS A PRENDRE AVEC LE CORDON SECTEUR

Manipuez le cordon secteur avec soin. Ne pas endommager ni déformer le cordon électrique. Un cordon endommagé ou déformé peut entraîner des dysfonctionnements ou un chic électrique. Pour débrancher, tirer sur la fiche, jamais sur le cordon. Ne pas toucher le cordon avec les mains mouillées. Ne pas poser l'appareil ou un meuble, etc. sur le cordon secteur. Ne jamais faie un nœud ou attacher le cordon à d'autres cordons. Passer le cordon de façon à ce que personne ne puisse marcher dessus. Vérifiez régulièrement l'état du cordon et faites-le remplaçer par un technicien qualifié lorsqu'il présente des dommages.

PRECAUTIONS D'UTILISATION

1. Installez l'appareil sur une surface stable et plane mais jamais sur une enceinte.
2. Tenir à l'abri de la chaleur, de l'humidité ou du soleil direct. Evitez la poussière, la saleté, la fumée et la vapeur.
3. Installé la platine à distance d'un téléviseur ou tuner afin d'éviter des interférences. Utilisez une antenné extérieure ou éteignez le téléviseur et le tuner.
4. De l'eau de condensation peut se former sur la platine lorsque qu'elle est amenée d'un environnement froid dans une piece chaude ou si la température ambiente augmente rapidement. Dans ce cas, attendez que l'humidité s'évapore.
5. Pour nettoyer les disques, utilisez un aérosol antistatique ou une solution de nettoyage et un chiffon doux. Les essuyer avec un chiffon sec ou une Brosse peut provoquer des parasites statiques.

AVANT LA MISE EN SERVICE

Vérifiez que les pieces suivantes se trouvent dans l'emballage:

• Manuel d'utilisation

• Plateau tourne-disques

• Capot

• Logiciel sur CD

Adaptateur 45 tours

Feutrine

Cordon USB

CONSIGNES DE SECURITE

• Lire le mode d'emploi - Avant la première mise en service, dire attentivement toutes les consignes de sécurité et d'utilisation.
• Conserver le mode d'emploi pour reférence ultérieure.
• Respecter les consignes - Respectez toutes les consignes et avertissements qui figurent sur l'appareil et dans le mode d'emploi.
• Suivre les instructions - Suivre toutes les consignes d'utilisation et de fonctionnement.
• Eau et humidité - Ne pas utiliser l'appareil à proximé d'eau p.ex. pres d'une baignoire, d'un lavabo, d'un évier, d'une machine à laver, sur un sol mouillé, ou à proximé d'une piscine.

• Racks et supports - Utiliser l'appareil uniquement avec un rack ou un support recommanded par le fabricant. Déplacer un rack charge avec précaution. Un arrêt rapide, une force excessive et des surfaces cahoteuses risquènt de faire basculer le support.

• Montage mural ou au plafond - Installer le produit sur un mur ou un plafond uniquement selon les du fabricant.

• Chaleur - Tenir à l'abri des sources de chaleur telles que radiateurs, chauffages, poèmes et autres appareils chauffants (y compris des amplificateurs).

• Alimentation - Alimenter cet appeareil uniquement sur le type d'alimentation specifie sur l'etiquette du fabricant. Si vous n'etes pas sur du type d'alimentation, consultez votre revendeur ou votre fournisseur d'électricité. Concernant les produits alimentés par piles ou autres sources d'énergie, reportez-vous au mode d'emploi.
• Protection du cordon secteur - Les cordons secteur doivent être passés de façon à ce qu'aucun object ne puisse les écraser.
• Nettoyage - Nettoyer l'appareil en suivant les recommendations du fabricant. Essuyez l'appareil avec un chiffon légèrement humidifié avec de l'eau. Ne pas laisser pénétrer de l'eau dans l'appareil.
• Périodes de non utilisation - Débrancher l'appareil du secteur.

• Pénétration d'objets et de liquides - Veillez à ce qu'aucun objet ni liquide ne puisse pénétrer dans l'appareil.
  Dommages neceessitant une reparation - L'appareil doit etre repare par un technicien qualifie lorsque :

• Le cordon d'alimentation ou la fiche ont eté endommages ; ou

• Un objet ou liquide est rentré dans le boîtier ;
  -L'appareil a ete exposé à la pluie ; ou

• L'appareil ne fonctionne pas normalement ou montre un changement évident dans son fonctionnement
  -L'appareil est tombé ou le boitier est endommagé

• Réparations - L'utilisateur ne doit pas essayer de réparer l'appareil au-delà des procédures décrites dans ce manuel. Tous autres travaux de réparation ou de maintenance doivent être effectuels par un technicien qualifié

• Ventilation - Des fentes et des ouvertures sont prévues sur le boitier pour assurer une bonne ventilation et un fonctionnement fiable et protégger l'appareil contre une surchauffe. Ne jamais bloquer ces ouvertures en plaçant le produit sur un lit, un canapé ou autre surface molle. Ne pas installer cet apparéil dans un meuble fermé sauf si une ventilation suffisante est assurée.
  Appareils externes - ne pas utiliser d'appareils externes qui n'ont pas ete recommendes par le fabricant.
• Accessoires - Ne pas placer cet apparéil sur un support, un trédied ou une table instable. L'appareil peut tomber et blesser gravement un enfant ou un adulte ainsi qu'être endommagé lui-même. Utiliser uniquement avec des accessoires vendus avec le produit ou recommends par le fabricant. Respecter les consignes d'installation du fabricant ainsi que les accessoires d'installation recommends.
• Orages - Pour assurer la protection de cet apparéil pendant un orage ou lorsqu'il n'est pas utilisé pendant une durée prolongée, débranchez le cordon du secteur ainsi que tous les cordons d'antenne et cables afin de le protégger contre des surtensions.
• Pièces de remplacement - Toutes les pièces de rechange utilisées doivent être d'origine ou correspondre en tous points à la pièce d'origine. Un remplacement non-conforme risque de provoquer un choc électrique ou un incendie.

CONDENSATION

Lorsque la platine est amenée d'une piece floide dans une piece chaude, ou si la température ambiente augmente subitement, de l'eau de condensation peut se former à l'intérieur et la performance de la platine se trouve diminuée. Dans ce cas, attendez au moins une heures pour que la platine puisse atteindre la température ambiente.

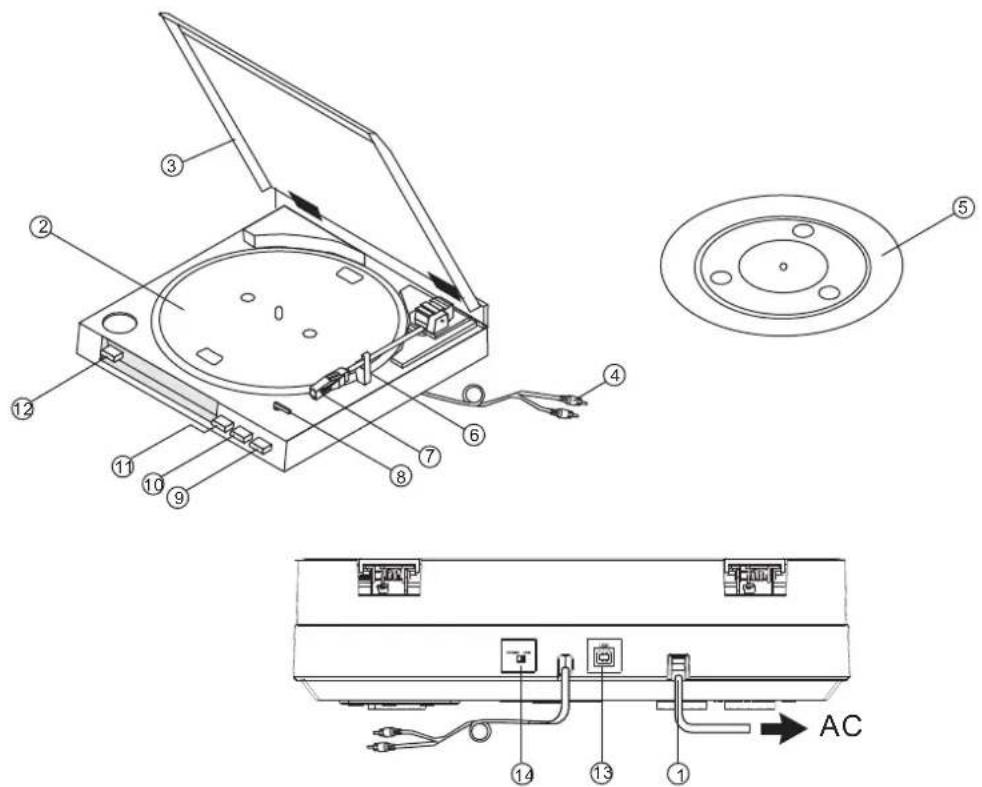

DESIGNATION DES PIECES

1. Cordon secteur
2. Plateau
3. Capot
4. Fiche de sortie RCA
5. Feutrine
6. Bras de lecture
7. Tête de lecture

8. Sélecteur de dimension du disque (30/17)

9. Touche de soulevement du bras ( HAUT/ BAS)

10. Touche STOP

11. Touche START
12. Touche de vitesse ( 33/ 45)
13. Fiche USB (Cordon USB limite à 3M)
14. Commutateur Phono/ligne

AVANT LA MISE EN SERVICE

MONTAGE

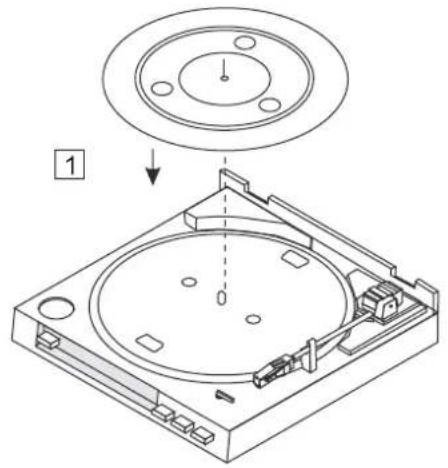

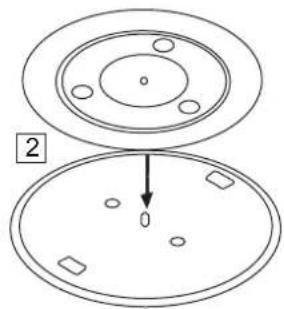

Posez la feutrine sur le plateau

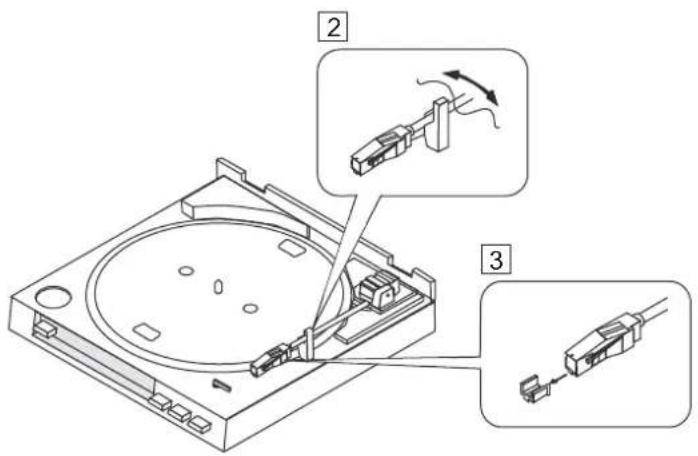

Retirez l'attache qui tient le bras de lecture.
Retirez la protection de la tete de lecture.

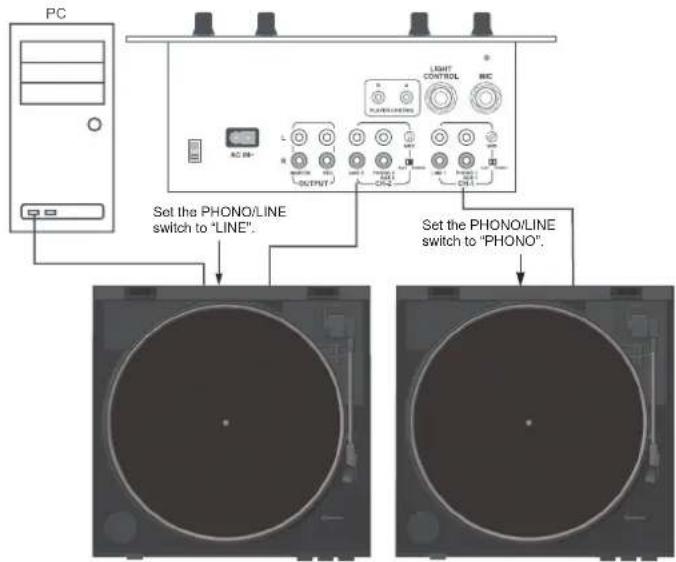

BRANCHEMENTS

Avant de brancher la platine, vérifie que vous tension secteur est adaptée.

Note: Eteignez tous les apparèils avant de changer les branchements.

1. Branchez le cordon secteur sur une prise.
2. Branchez le cordon RCA sur l'entrée PHONO de votre AMPLIFICATEUR.

Fiches de sortie Amplificateur (Récepteur)

L (Blanc) Canal gauche

R (Rouge) Canal droit

NOTE: Vous pouvez également utiliser une entrée Ligne en réglant le commutateur Phono / Ligne à l'arrête de la platine sur Ligne.

1. Branchez un PC au moyen du cordon USB.

FONCTIONNEMENT

3

7

4

B

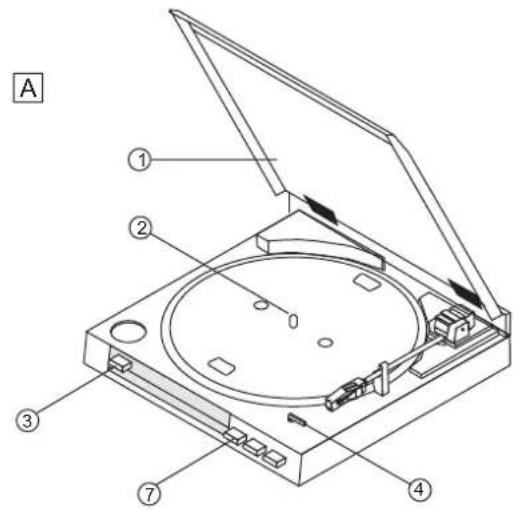

Lecture automatique (A)

• Les disques de 30-cm (12") et de 17-cm (7") peuvent être lus automatiquement.
• Ouvrez le capot.

• Placez le disque sur le plateau.

• Placez l'adaptateur pour les disques 45 tours sur l'axe central.

• Reglez la touche de vitesse sur 45 ou 33.

• Reglez le selecteur de dimension (SIZE) sur 17 ou 30.
• Fermez le capot.
• Reglez le sélecteur d'entrée sur l'amplificateur.
• Appuyez sur la touche START.

• Reglez le contrôle de volume sur l'amplificateur.

• Le bras de lecture se remet automatiquement sur le reposoir à la fin du disque.

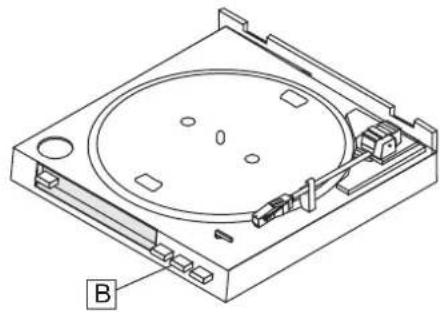

Arrêt pendant la lecture (B)

Appuyez sur la touche STOP.

Précautions à prendre pendant la lecture d'un disque

• Ne pas tournier ou arrêté le plateau manuellement.
• Ne pas arrêté le bras de lecture manuellement lorsqu'il revient automatiquement.
• Ne pas bouger ou déplacer la platine lorsque le bras de lecture n'est pas sécurisé.
• La lecture de disques flexibles ou déformés risque d'endommager le disque et la tête de lecture.

MAINTENANCE

A

B

Nettoyage de la tete de lecture

A

Lorsque la tete de lecture est sale, elle provoque des bruits et entraine une mauvaise qualite sonore. Brossez les saletés dans le sens de la flèche au moyen d'un kit de nettoyage pour têtes de lecture.

Ne pas brosser dans le sens opposé ni d'un côte vers l'autre afin de ne pas endommager la tete de lecture.

Remplacement de la tete de lecture

B

Lorsque la qualité sonore baisse, remplacez la tête de lecture. Retirez l'ancienne tête en la tirant doucement vers le bas et mettez la nouvelle tete en place comme indiqué.

Maintenance des surfaces extérieures

• Essuyez la poussière et les saletés au moyen d'un chiffon sec.
• Si les surfaces sont très sales, essuyez-les avec un chiffon doux imbibé d'un peu de savon neutre dilué cinq ou six fois dans de l'eau et bien essoré. Séchez ensuite avec un chiffon sec. Ne pas utiliser de cire à meubles ou de produits de menage.
• Ne jamais utiliser de diluants, d'essence, d'insecticides et autre produits chimiques sur ou à proximé de cet apparéil puisqu'ils risquent d'abîmer la surface.

LOGICIEL RECOMMANDE: AUDACITY

Audacity est un logiciel gratuite. Vous trouvez de plus amples informations ainsi que les codes source sur le site internet http://www.audacityteam.org/download

Note: INSTALLLEZ LE LOGICIEL AVANT DE COMMENCER

Configuration de votre PC pour travailler avec Audacity

1. Branchez une source d'entrée sur l'appareil.
   2 Branchez le cordon USB sur votre ordinateur
2. Installé le logiciel d'enregistrement Audacity
3. Ouvrez le logiciel Audacity
4. Sélectionnez 'help' dans le menu etCHOISSEZ 'Manual' pour plus d'explications

CHARACTERISTIQUES TECHNIQUES

GENERAL

:ledoM

:snoisnemiD

:sdioP

:noitatnemilA

:noitamosnO C

OTT2040 Plaque tournante USB avancée

350(W) x 348(D) x 95.4(H)mm

2.47 kg

AC230V/50Hz

3W

SECTION TOURNE DISQUE

epyT

ruetoM

Mode d'entrainement

uaetalP

essetiV

rettdow

oitan/S

Tolerance de vitesse

Fonction USB

2-speed Auto plein

Moteur DC

Entrainement couroie

195 mm dia. Plastic

33^1 / 3 et 45 rpm

Moins de 0,25% (WTD) à 3KHz (JIS) Moins

de 50dB (DIN-B)

3000Hz +3%, -2%

USB rec. Fon noitc

A/D, D/A

16 bit 44.1KHz or 48KHz USB selectionnable

Interface informatique

USB 1.1, Windows XP ou MAC OSX

SECTION BRAS

Type

Longeur du bras

Phono Output Level

Line Output Level

Séparation de canal

Canal Balance

Dynamique,bras de forme droite equilrable avec texture douce absorbante

195 mm

1,5~3,6 mV at 1KHz

5cm/sec (HP-4005)

90~216mV at 1KHz

5cm/sec (HP-4005)

La garantie n'est plus valable en cas de dégats provoqués par la corrosion, l'oxydation, fuite des piles ou autres liquides.

Traitement des apparêls électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets menagers. Il doit être remis à un point de collecte approprié

pour le recyclage des équipements électriques et electroniques. En s'assurant que ce

produit est bien mis au rebus de manière appropriée, vous aiderez à prévenir les

consequences négatives potentielles pour l'environnement et la santé humaine. Le

recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information

supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre

municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Nettoyage de la tete de lecture A

Lorsque la tete de lecture est sale, elle provoque des bruits et entraine une mauvaise qualite sonore. Brossez les saletes dans le sens de la flche au moyen d'un kit de nettoyage pour tetes de lecture.

Ne pas brosser dans le sens opposé ni d'un côté vers l'autre afin de ne pas endommager la tete de lecture.

Remplacement de la tete de lecture B

Lorsque la qualité sonore baisse, remplacez la tête de lecture. Retirez l'ancienne tête en la tirant doucement vers le bas et mettez la nouvelle tête en place comme indiqué.

Maintenance des surfaces extérieures

• Essuyez la poussière et les saletés au moyen d'un chiffon sec.
• Si les surfaces sont très sales, essuyez-les avec un chiffon doux imbibé d'un peu de savon neutre dilué cinq ou six fois dans de l'eau et bien essoré. Séchez ensuite avec un chiffon sec. Ne pas utiliser de cièr à meubles ou de produits de menage.
• Ne jamais utiliser de diluants, d'essence, d'insecticides et autre produits chimiques sur ou à proximé de cet apparéil puisqu'ils risquent d'abîmer la surface.
