Type de produit	Téléviseur
Marque	Sony
Modèle	Bravia KD75XG8588
Taille d'écran	75 pouces (diagonale)
Support mural compatible	SU-WL450 (fourni avec la notice)
Poids du support mural (base seule)	0,8 kg
Distance au mur (montage standard)	Environ 60 mm
Distance au mur (montage fin)	Environ 20 mm
Entraxe de fixation mural	400 x 300 mm
Vis de fixation murale nécessaires	Au moins 4 vis de 8 mm de diamètre (non fournies)
Vis supplémentaire pour courroie	1 vis de 5 mm de diamètre (non fournie)
Outil requis	Tournevis cruciforme
Précautions d'installation	Ne pas installer sur mur instable, sous climatiseur, ou en zone vibrante
Capacité de charge minimale du mur	Doit supporter au moins 4 fois le poids du téléviseur
Nombre de personnes recommandé pour l'installation	Au moins 2 (3 ou plus pour 75 pouces et plus)
Garantie	Spécifications sujettes à modification sans préavis

FOIRE AUX QUESTIONS - Bravia KD75XG8588 SONY

Quel est le support de fixation murale recommandé pour le Sony Bravia KD75XG8588 ?

Le support mural Sony SU-WL450 est recommandé. Consultez la notice pour l'installation.

Puis-je installer le téléviseur moi-même ?

Il est fortement recommandé de confier l'installation à des installateurs agréés Sony pour des raisons de sécurité. Une installation incorrecte peut entraîner des blessures.

Quelles vis utiliser pour fixer le support au mur ?

Utilisez au moins quatre vis de 8 mm de diamètre (ou équivalentes) adaptées au matériau du mur. Les vis ne sont pas fournies.

Que faire si le téléviseur est instable après installation ?

Vérifiez que les poulies sont bien enclenchées dans la base et que la courroie est tendue. Si le téléviseur bouge, resserrez la courroie.

Puis-je utiliser un autre support mural que le SU-WL450 ?

Non, ce support est conçu spécifiquement pour les modèles listés. L'utilisation d'autres supports peut entraîner des chutes.

Comment éviter que le téléviseur ne tombe ?

Assurez-vous que le mur peut supporter au moins quatre fois le poids du téléviseur, fixez solidement la courroie et ne vous appuyez pas sur l'écran.

Le montage fin est-il possible ? Quels sont les inconvénients ?

Oui, mais le montage fin limite l'accès aux prises arrière. Assurez-vous d'avoir branché tous les câbles avant l'installation.

Quelles précautions prendre pour les enfants ?

Tenez les jeunes enfants à l'écart pendant l'installation. Ne les laissez pas grimper sur le téléviseur.

Que faire si je dois démonter le téléviseur ?

Suivez la procédure inverse. Deux personnes minimum (trois pour 75 pouces et plus) doivent soutenir le téléviseur.

Où trouver les dimensions exactes pour le perçage ?

Reportez-vous au tableau dans la notice (page 6) pour les dimensions d'installation selon le modèle.

MODE D'EMPLOI Bravia KD75XG8588 SONY

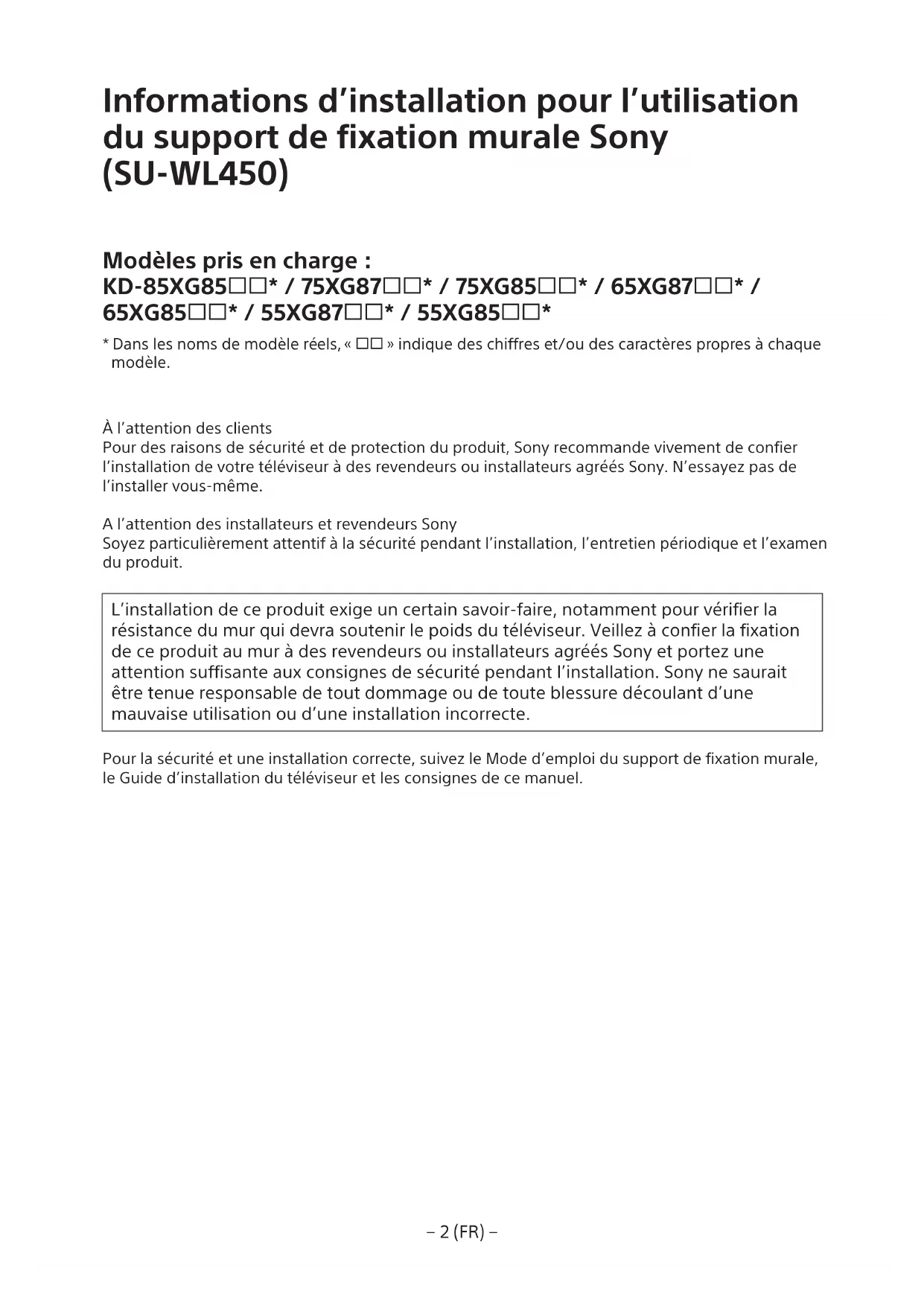

Informations d'installation pour l'utilisation du support de fixation murale Sony (SU-WL450)

Modèles pris en charge :

KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* /

65XG85□□*/55XG87□□*/55XG85□□*

• Dans les noms de modulo réels, « □□ » indique des chiffres et/ou des caractères propres à chaque modulo.

A l'attention des clients

Pour des raisons de sécurité et de protection du produit, Sony recommande vivement de confier l'installation de votre téléviseur à des revendeurs ou installateurs/agreés Sony. N'essayez pas de l'instructor vous-même.

A I'attention des installateurs et revendeurs Sony

Soyez particulièrement attentif à la sécurité pendant l'installation, l'entretien périodique et l'examen du produit.

L'installation de ce produit exige un certain savoir-faire, notamment pour vérifier la résistance du mur qui devra soutenir le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à des revendeurs ou installateurs agreés Sony et portez une attention suffisante aux consignes de sécurité pendant l'installation. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découulant d'une mauvaise utilisation ou d'une installation incorrecte.

Pour la sécurité et une installation correcte, suivez le Mode d'emploi du support de fixation murale, le Guide d'installation du téléviseur et les consignes de ce manuel.

Sécurité

Nosyouremercionsd'avoirfait l'acquisitiondeceproduit.

À l'attention des clients

L'installation de ce produit exige un certain savoir-faire. Veillez a confier l'installation à des revendeurs Sony ou à des installateurs agreés et portez une attention particulière aux consignes de sécurité pendant l'installation. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découulant d'une mauvaise utilisation ou d'une installation incorrecte, ou encore de l'installation d'un produit autre que celui spécifique. Vos droits légaux (eventuels) ne sont pas affectés.

À l'attention des détaillants Sony

L'installation de ce produit exige un certain savoir-faire. Lisez ce mode d'emploi attentivement afin de proceeder à l'installation en toute sécurité. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découulant d'une mauvaise utilisation ou d'une installation incorrecte. Une fois l'installation terminée, veuillez remetre ce manuel d'installation au client.

Ce mode d'emploi indique comment manipuler le produit correctement et contient des précautions essentielles à prendre pour éviter tout accident. Lisez attentionivement ce mode d'emploi et voirlez à utiliser le produit correctement. Conservez ce mode d'emploi pour toute.Reference ultérieure.

Les produits Sony sont concus pour vous offrir le maximum de sécurité. Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent entraîner des blessures graves en provoquant un incendie ou l'électrocution, ou encore la chute de l'appareil hors de son support. Veillez à observer les consignes de sécurité préconises pour éviter de tels accidents.

ATTENTION

Produits spécifés

Ce support de fixation murale est concu pour etre utilise avec les téléviseurs specifiés. Pour plus d'informations sur les téléviseurs, reportez-vous a leur Guide de reference pour vous assurer que vous pouvez bien utiliser le support de fixation murale.

À l'attention des clients

AVERTISSEMENT

Le non-respect des consignes suivantes peut etre fatal ou entrainer des blessures graves en provoquant un incendie, I'electrocution ou la chute de I'appareil.

Veillez à confier l'installation à du personnel/agréé en tenant les petits enfants à l'écart pendant l'installation.

Si le support de fixation murale ou le télévisuer n'est pas installé correctement, les accidents suivants peuvent se produit. Veilaz à confier l'installation à des installateurs agreeés.

Le téléviseur peut tomber et causer des blessures graves comme des hématomes ou des fractures.
- Si le mur sur lequel le support de fixation murale est fixé est instable, inégal ou non perpendiculaire au sol, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels. Le mur doit pouvoir supporter un poids équivalent à au moins quatre fois celui du téléviseur. (Pour connaître le poids du téléviseur, reportez-vous à son Guide de referencia.)
Si I'st installation du support de fixation murale n'est pas assez solide, I'appareil risque de totember et de provoquer des blessures ou des dommages matériels.

Veillez à confier le déplacement ou le demontage du téléviseur à des installateurs agreés.

Si des personnes autres que des installateurs agreés transportent ou demontent le téléviseur, celui-ci peut tomber et provoquer des blessures ou des dommages matériels. Deux personnes au moins (trois personnes ou plus pour les téléviseurs de 75 pouces ou plus) doivent porter ou démonter le téléviseur.

Ne retirez pas les vis, etc. apres l'installation du téléviseur.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne modifies pas les pieces du support de fixation murale.

Dans ce cas, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels.

N'installezaucunappareil autrequeceuxspecifiés.

Ce support de fixation murale est concu pour ettre utilisé avec les produits spécifiés unquivalent. Si vous installez un apparéil autre que ceux qui sont spécifiés, itourrait tomber ou se briser et provoquer des blessures ou des dommages matériels.

N'installez aucune charge autre que le téléviseur sur le support de fixation murale.

Ne secouez pas le télévisueur vers la gauche/ droite,le haut/bas.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas.

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas, car il risque de tomber et de cause des blessures graves.

ATTENTION

Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.

N'appliquez aucune force excessive sur le produit au cours de l'entretien ou du nettoyage de I'appareil.

N'exerce aucune pression excessive sur le dessus du téléviseur. Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Precautions

• Si vous utilisez le téléviseur fixe au support de fixation murale pendant une longue période, le mur situe derrière le téléviseur ou au-dessus de celui-ci peut se decolorer, ou encore le papier peint peut se decoller, selon le matériel du mur.
• Les trous des vis restent apparentes si vous démontez le support de fixation murale après son installation.
• N'utilisez pas le support de fixation murale dans un endroit soumis à des vibrations mécaniques.

Installation du support de fixation murale

À l'attention des détaillants Sony

AVERTISSEMENT

Les instructions suivantes concernent les détaillants Sony uniquement. Lisez attentivement les consignes de sécurité ci-dessus et accordez une attention particulière à la sécurité lors de l'installation, de l'entretien et de la vérification de ce produit.

N'installez pas le support de fixation murale sur une surface ou les coins ou les cotes du téléviseur dépasseraient.

N'installez pas le support de fixation murale sur une surface verticale telle qu'une colonne, ou les coins ou les cotés du téléviseur dépasseraient de la surface murale. Si une personne ou un objet venait à heurter le coin ou les cotés du téléviseur, ceci risqueraient de provoquer des blessures ou des dommages matériels.

N'installez pas le téléviseur sur ou sous un climatiseur.

L'exposition prolongée du télévisuer à des fuites d'eau ou à des courants d'air provenant du climatiseur pourrait provoquer un incendie, l'électrocution ou des problèmes de fonctionnement du télévisuer.

Veillez à installer le support de fixation murale solidement en suivant les instructions de ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels. Veiliez à utiliser les vis appropriées selon le matériel du mur et installez le téléviseur solidement en utilisant au moins quatre vis de 8 mm de diamètre (ou équivalentes).

Veiliez à utiliser correctement les vis et les pieces de fixation fournies conformément aux instructions du mode d'emploi. Si vous utilisez d'autres éléments de fixation, le téléviseur pourrait tomber et cause des blessures corporelles ou être endommagé.

Veillez à monter le support correctement en suivant la procédure décrite dans ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le téléviseur pourrait tomber et causer des blessures corporelles ou être endommagé.

Veillez à serrer les vis solididement dans la position indiquée.

Si vous oubliez, le téléviseur pourrait tomber et causer des blessures corporelles ou être endommagé.

Veillez à ne pas soumettre le téléviseur à des chocs pendant l'installation.

Si le téléviseur subit des chocs, il pourrait tomber ou se briser. Ceci pourrait cause des blessures.

Veillez à installer le téléviseur sur un mur parfaitement vertical et plat.

Dans le cas contraire, le téléviseur pourrait tomber et provoquer des blessures.

Une fois le téléviseur installé correctement, fixez solidement les câbles.

Si des personnes ou des objets s'accrochant aux cables,eci risque de provoquer des blessures ou d'endommager le téléviseur.

Veillez à ce que le cordon d'alimentation CA ou le cable de raccordement ne soit pas coincide ni écrasé.

Si le cordon d'alimentation CA ou le cable de raccordement est coincidence entre I'appareil et le mur, ou s'il est pié ou tordu, les conducteurs internes peuvent être exposés et provoquer un court-circuit ou une coupure électrique. Un incendie ou l'électrocution pourrait en résultat.

Les vis nécessaires à l'installation du support de fixation murale au mur ne sont pas fournies.

Utilisez les vis appropriées selon le matériel et la structure du mur lors du montage du support de fixation murale.

Table des matieres

Preparation de l'installation 5

Verification des pieces. 5

Choix de l'emplacement d'installation 6

Installation de la base au mur. 8

Preparation à l'installation du téléviseur 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

Installation du téléviseur au mur 13

KD-85/75XG85□□，KD-75XG87□□.13

KD-65/55XG87□□，KD-65/55XG85□□.15

Vérification de l'achèvement de

I'installationn 18

Informations complémentaires. 18

Specifications. 18

Installation du téléviseur au mur

La procedure d'installation varie selon vous téléviseur.

Utilisez le support de fixation murale SU-WL450 pour installer le téléviseur sur le mur.

Remarque

• Les vis que vous retirez doivent être rangees en lieu sur, hors de portée des enfants.

Préparation de l'installation

• Gardez le Guide de referencia du téléviseur et le Guide d'installation à portée de main avant l'installation.
• Avant de procéder au montage, vérifie que vous disposez d'un tournevis cruciforme adapté aux vis.
• Vérifiez la position d'installation de votre téléviseur.
• Préparez au moins quatre vis de 8 mm de diamètre et une vis de 5 mm ou équivalente (non fournies). Choisissez des vis adaptées au matériel du mur.

Vérification des pièces

Fournies avec le SU-WL450

• Vérifiez que vous disposez de toutes les pieces.

A Base (20) (1) B Pou Lie (2)
© PSW 6x20 (4) © PSW 4x20 avec manchon (2)
E Entreose (20) (2) F Courroie (1)
G Manchon (20) (M4) (2)	H PSW 4x20 (2)
I Adaptateur de base (2)	J PSW 4x10 (8)
K Entreose (60) (2) L PSW 6x50 (2)
M Manchon (M4) (2) N PSW 4x50 (2)

Choix de l'emplacement d'installation

1 Choisissez l'emplacement d'installation.

Assurez-vous que le mur dispose d'un espace suffisant pour le téléviseur et qu'il peut supporter un poids équivalent à au moins quatre fois celui du téléviseur.

Reportez-vous au tableau suivant lorsque vous installez le téléviseur au mur. Pour connaître les poids du téléviseur, reportez-vous à son Guide de referencia.

Montage standard Montage fin

Unite: mm

Nom du modele	Dimensions d'affichage		Dimension du centre écran		Longueur de montage
	a	b	c	d	e
					Montage standard	Montage fin
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□	1673	963	107	595	116	75
KD-75XG85□□
KD-65XG87□□	1450	836	99	523	115	73
KD-65XG85□□
KD-55XG87□□	1231	713	106	468	115	73
KD-55XG85□□

Remarque

• Les chiffres repris dans le tableau peuvent varier légèrement selon l'installation.
• Quand votre téléviseur est installé au mur, sa partie supérieure est légèrement inclinée vers l'avant.

Prévoyez un espace suffisant entre le téléviseur et le plafond ainsi que les parties saillantes du mur, tel qu'indiqué ci-dessous.

Unité: mm

• Pour assurer une bonne ventilation et éviter l'accumulation de poussière et de saleté :

• Ne posez pas le télévisuer à plat et ne l'installé pas têt en bas, à l'envers ou de biais.

• Ne place pas le téléviseur sur une étagère, un tapis, un lit ou dans une armoire.
• Ne recouvre pas le téléviseur avec du tissu, notamment des tentures, ou des objets tels qu'un journal, etc.

N'installez pas le téléviseur de la maniere illustre ci-dessous.

La circulation d'air est bloquée.

Remarque

• Si vous envisagez d'acheminer les cables à travers la paroi murale,-percez un trou dans le mur et inserez-y les cables avant de proceder à l'ss installation. Pour ne pas pincer les cables, préparez un trou dans le mur, en dehors du périmètre de la base (20) A, Adaptateur de base ① et de I'entretoise (20) E, de I'entretoise (60) K.

2 Sélectionnez le style de fixation murale. Il est possible de selectionner la distance entre l'arrière du téléviseur et le mur comme indiqué ci-dessous.

2-a Montage standard 2-b Montage fin

Reportez-vous au tableau de I'etape 1.

AVERTISSEMENT

Lorsque 2-b est selectionné, l'accès à la borne arrêté est limite.

3 Reportez-vous au tableau ci-dessous pour connaître l'emplacement de montage de I'adaptateur de base. Lors de la selection de 2-b, omettez cette etape.

Nom du modele Emplacements des crochets
KD-85XG85□□	a
KD-75XG87□□
KD-75XG85□□
KD-65XG87□□	b
KD-65XG85□□
KD-55XG87□□
KD-55XG85□□

Montez l'adaptateur de base ① avec les vis (PSW 4x10) ② sur la base (20) ③ lors de la selection de 2-a.

4 Dete miniez les positions des vis pour I'installation de la base (20) A.

Reportez-vous aux specifications de la page 18.

Lors de la selection de 2-a, utilisez les positions des orifices de I'adaptateur de base ①

AVERTISSEMENT

• Le mur sur lequel vous installez le téléviseur doit pouvoir supporter un poids équivalent à au moins quatre fois celui du téléviseur (Pour connaître le poids du téléviseur, reportez-vous à son Guide de reference).

-Déterminez la solidité du mur sur lequel vous allez installer le téléviseur. Au besoin, renforcez suffisamment le mur

Installation de la base au mur

Utilisez au moins quatre vis de 8 mm de diamètre ou équivalentes (non fournies)
- Insérez quatre vis dans les orifices de l'adaptateur de base ① avec la base (20) (2-a seule).
- Installez la base (20) © au mur à l'horizontal.

Préparation à l'installation du téléviseur

Reportez-vous au Guide d'installation pour plus de détails.

KD-85/75XG85□□，KD-75XG87□□

1 Marquez l'emplacement d'installation sur le mur.

Utilisez du ruban de masquage, etc. (non fourni) pour marquer l'emplacement du téléviseur à proximite de la base ou de l'adaptateur de base. Reportez-vous au tableau suivant.

Nom du modele	Longueur pourle marquage	Dimensiondu centreécran
	a b c d
KD-85XG85□□	1 909 683 200 251
KD-75XG87□□	1 673 468 200 107
KD-75XG85□□

2 Retirez les vis à l'arrière du téléviseur.

3 Installez les pieces de fixation du support de fixation murale. Vérifiez les pieces de fixation en vous reportant à la section « Fournies avec le SU-WL450 » sous « Vérification des pieces » à la page 5.

Remarque

Fixez convenablement les pieces de fixation a l'aide des vis.
- Si vous utilisez un tournevis électrique, reglez son couple sur 1,5 N·m {15 kgf·cm} environ.
Veiliez a ranger en lieu sur les pieces utilisées ou excédantes en vue d'une'utilisation future.
Conserve ce manuel pour toute reférence ultérieure.

Montage standard (2-a)

Montage fin (2-b)

Remarque

• Vous ne pouvez pas utiliser certaines des bornes situées à l'arrière du téléviseur lorsque vous optez pour ce style de montage.

4 Raccordez le(s) cable(s) requis au téléviseur.

Veillez à raccorder les cables avant d'installer le téléviseur au mur. Vous ne pourrez plus raccorder les cables une fois le téléviseur installé.

Reportez-vous au Guide de reférence fourni avec le téléviseur.

Remarque

• Confiez l'acheminement du cable dans le mur à un installateur agréé.
  Rassemblez les cables de raccordement pour éviter de marcher dessus avant le montage mural.

5 Detachez le support de table du téléviseur.

• Retirez un côté du support de table à la fois. Tenez fermement le support de table à deux mains pendant que les autres personnes soulèvent le téléviseur.

KD-85XG85□□

• Répétez l' étape précédente et retirez l'autre côté du support de table.

Remarque

-La presence de trois personnes ou plus est nécessaire pour detacher le support de table.
Veillez a ne pas exercer de force excessive en detachant le support de table du téléviseur car ce dernier pourrait tomber et ainsi être endommagé et occasionner des blessures corporelles.
Lorsque you manipulez le support de table, prenez soin d'eviter d'endommager le téléviseur.
- Faites preuve de prudence lorsque vous soulevez le téléviseur alors que le support de table est détaché, car le support de table pourrait se renverser et provoquer des blessures.
- Faites attention lorsque vous retirez le support de table du téléviseur afin d'eviter qu'il ne tombe et endommage la surface sur laquelle repose le téléviseur.

KD-65/55XG87□□,

KD-65/55XG85□

1 Retirez les vis à l'arrête du téléviseur.

2 Installez les pieces de fixation du support de fixation murale. Vérifiez les pieces de fixation en vous reportant à la section « Fournies avec le SU-WL450 » sous « Vérification des pieces » à la page 5.

Remarque

Fixez convenablement les pieces de fixation a l'aide des vis.
Si vous utilisez un tournevis electrique, reglez son couple sur 1,5 N·m {15 kgf·cm} environ.
Veillez a ranger en lieu sur les pieces utilisées ou excédantes en vue d'une utilisation future.
Conserve ce manuel pour toute reférence ultérieure.

Montage standard (2-a)

Montage fin (2-b)

Remarque

• Vous ne pouvez pas utiliser certaines des bornes situées à l'arrière du téléviseur lorsque vous optez pour ce style de montage.

3 Raccordez le(s) cable(s) requis au téléviseur.

Veillez à raccorder les cables avant d'installer le téléviseur au mur. Vous ne pourrez plus raccorder les cables une fois le téléviseur installé.

Reportez-vous au Guide de referrer fourni avec le téléviseur.

Remarque

• Confiez l'acheminement du cable dans le mur à un installateur/agree.
• Rassemble les câbles de raccordement pour éviter de marcher dessus avant le montage mural.

4 Detachez le support de table du téléviseur.

• Retirez un côté du support de table à la fois. Tenez fermement le support de table à deux mains pendant que les autres personnes soulevent le téléviseur.

• Repetez l'etape precedente et retirez l'autre cote du support de table.

Remarque

La presence de trois personnes ou plus est nécessaire pour detacher le support de table.
Veillez a ne pas exercer de force excessive en detachant le support de table du téléviseur car ce dernier pourrait tomber et ainsi être endommaged et occasionner des blessures corporelles.
Lorsque you manipulez le support de table, prenez soin d'eviter d'endommager le téléviseur.
- Faites preuve de prudence lorsque vous soulevez le téléviseur alors que le support de table est détaché, car le support de table pourrait se renverser et provoquer des blessures.
- Faites attention lorsque vous retirez le support de table du téléviseur afin d'eviter qu'il ne tombe et endommage la surface sur laquelle repose le téléviseur.

Installation du téléviseur au mur

KD-85/75XG85□□，KD-75XG87□□

1 Soulevez le téléviseur.

• Pour connaître l'emplacement des pouilies (B) auxquelles accrocher la base ou l'adaptateur de base, reportez-vous au tableau de I'etape 3 dans « Choix de l'emplacement d'installation » à la page 7.
  Veillez à ce que l'arrière du téléviseur touche la base ou l'adaptateur de base lorsque vous saississez le téléviseur.

Remarque

Saisissez solidement le téléviseur avec les deux mains et veillez a ce que la courroie F et le bas du téléviseur s'alignent avec le ruban de masquage.
- Portez le téléviseur avec trois personnes, la personne se trouvant à l'avant du téléviseur guidant les autres pour ajuster la position.

• Faites très attention lors de l'installation du téléviseur au mur, en particulier pour la personne qui soutient le téléviseur par le bas, le téléviseur peut tomber et occasionner de graves blessures corporelles, voir la mort.

2 Installez le téléviseur sur la base ou l'adaptateur de base.

• Faites doucement coulisser le téléviseur vers le bas et accrochez les poulies (8) fixées à l'arrière du téléviseur à la base ou à l'adaptateur de base, en veillant à vérifier la forme des trous.
• Avec avoir installé le téléviseur au mur, vérifie que les poulies ⑧ sont fermement enclenchées dans la base ou l'adaptateur de base.
• Retirez les deux mains lentement pour vous assurer que le téléviseur ne tombe pas.

• ÀpRES avoir installé le téléviseur au mur, retirez le ruban de masquage, etc. du mur.

2-a

↓

↓

↓

2-b

↓

↓

↓

AVERTISSEMENT

• Deux personnes au moins (trois personnes ou plus pour les téléviseurs de 75 pouces ou plus) doivent soutenir le téléviseur pour le déplacer.

3 Maintien en place du dessous du téléviseur.

Supprimez le jeu de la courroie F et attachez-la solidement au mur.

Utilisez une vis de 5mm de diametre ou equivalente (non fournie).

Remarque

• Essayez de tirer légarement le dessous du téléviseur vers vous pour vous assurer qu'il n'avance pas. S'il a du mouvement, cela signifie qu'il n'est pas fixé correctement et qu'il faut à nouveau fixer solidement la courroie (F).

KD-65/55XG87□□

KD-65/55XG85□

1 Soulevez le téléviseur.

• Pour connaître l'emplacement des pouilies (B) auxquelles accrocher la base ou l'adaptateur de base, reportez-vous au tableau de l'etape 3 dans « Choix de l'emplacement d'installation » à la page 7.
  Veillez a ce que I'arriere du téléviseur touche la base ou I'adaptateur de base lorsque vous saississe le téléviseur.

Remarque

Saisissez solidement le téléviseur avec les deux mains.

2 Installez le téléviseur sur la base ou l'adaptateur de base.

• Faites doucement coulisser le téléviseur vers le bas et accrochez les pouies ⑧ fixées à l'arrière du téléviseur à la base ou à l'adaptateur de base, en veillant à vérifier la forme des trous.
• Àpres avoir installé le téléviseur au mur, vérifie que les poulies 8 sont fermement enclenchées dans la base ou l'adaptateur de base.
• Retirez les deux mains lentement pour vous assurer que le téléviseur ne tombe pas.

2-a

2-b

↓

↓

AVERTISSEMENT

• Deux personnes au moins (trois personnes ou plus pour les téléviseurs de 75 pouces ou plus) doivent soutenir le téléviseur pour le déplacer.

3 Maintien en place du dessous du téléviseur.

Supprimez le jeu de la courroie F et attachez-la solidement au mur.

Utilisez une vis de 5mm de diametre ou equivalente (non fournie).

Remarque

• Essayez de tirer légarement le dessous du téléviseur vers vous pour vous assurer qu'il n'avance pas. S'il a du mouvement, cela signifie qu'il n'est pas fixé correctement et qu'il faut à nouveau fixer solidement la courroie (F).

Vérification de l'achèvement de l'installation

Vérifiez les points suivants.

• Les poulies (B) sont solidement accrochées à la base ou à l'adaptateur de base.
• Le cordon et le cable ne sont pas tordus ou coincés.
  La courroie F est bien tendue.

AVERTISSEMENT

• Si le cordon d'alimentation CA ou autre n'est pas correctement installé, un court-circuit pourrait survenir et provoquer un incendie ou l'électrocution. Pour cette sécurité, vérifie que l'installation est effectuee complètement.

Informations complémentaires

Lors du retrait du téléviseur, inversez la procEDURE d'installation décrite précédemment.

AVERTISSEMENT

• Deux personnes au moins (trois personnes ou plus pour les téléviseurs de 75 pouces ou plus) doivent soutenir le téléviseur pour le retarder.

Specifications

Poids (base seule) : (Environ) [kg] 0,8

La conception et les specifications sont sujettes à modification sans préavis.

a : 400
b : 300
c:200
d : 100
e:80
f:480
g : 100

Normal rogzités (2-a)

a:400
b : 300
c : 200
d : 100
e:80
f:480
g : 100

h1 : 20 (2-b variants)

h2:60(2-a variants)

Svars (pamatne): (Apm.) [kg]

0,8

Konstrukcija un specifikacijas var tikt mainitas bez iepriekseja bridinajuma.
