NÁVOD K OBSLUZE Bravia KD75XG8588 SONY

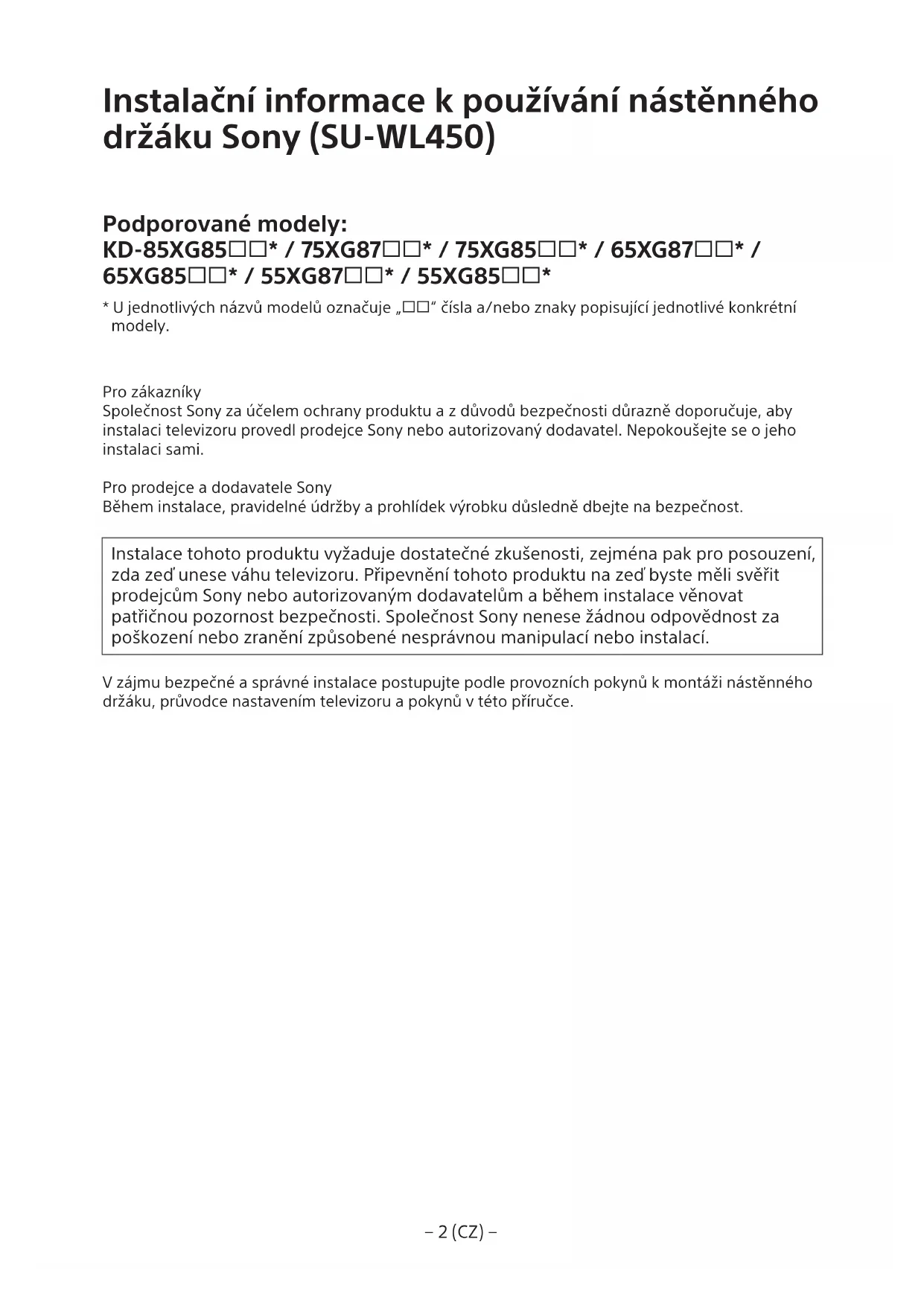

Instalačné informace k používání nástěnného držák U Sony (SU-WL450)
Podporované modely:
KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/
65XG85□□*/55XG87□□*/55XG85□□*
- U Jednotlivych názvú modelú označuje „☐☐“ cisla a/nebo znaky popisujíci Jednotlivé konkrétné modely.
Pro zákazníky
Společnost Sony za učelem ochrany produktu a z důvodu bezpečnosti durazné doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušje se o jeho instalaci sami.
Pro prodejce a dodavatele Sony
Během instalace, pravidné udžby a prohlídek vyrobku dusledné dbejte na bezpečnost.
Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejměna pak pro posouzení, zda zed'unese váhu televizoru. Pripevněi tohoto produktu na zed'bye měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřčnou pozornost bezpečnosti. Společnost Sony nenese zhádnou odpovědnost za poškození nebo zraněni způsoběné nesprávnou manipulaci nebo instalaci.
V zajmu bezpećné a správné instalace postupujte podle provoznich pokynů k montáži nástenného držák, průvodce nastavením televizoru a pokynů v teto príručce.
Bezpečnostní opatřeni
Dekujeme, ze jste si zakoupili tento produkt.
Informace pro zákazníky
Montáz tohoto produktu vyžaduje
odborné znalosti a zkušenosti. Proto
montáz tohoto produktu světe
prodejcúm nebo licencovanyím
dodavatelüm společnosti Sony a během
montáze dodržujte uvedená
bezpečnostni opatřeni. Společnost Sony
nenese Žádnou odpovednost za jakékoli
skody nebo zraněni zpušobena
nesprávném zachazenim, nesprávnou
montázi nebo montáži jiného než
uvedeného produktu. Vase zákonna
préva (pokud existují) nejsou omezena.
Informace pro prodejce spolecnosti Sony
Montáz tohoto produktu vyzaduje
odborne znalosti a zkuSenosti. Dukladne si proctete tento navod k pouziti, abyste montáz mohli provest v souladus bezepecnostnimi potony. Spolecnost Sony nenese zadnou opovednost za jakékoli skody nebo zraneni zpúsobéná nespravnym zacházenim nebo nesprávnou montáz. Po povederé nonté tento navod vratte zakaznikovi.
Tento navod k pouziti popisuje spravnou manipulaci's produktem a obsahuje dulezita upozorneni, jejichz dodrzovani brani vzniku nehod. Tento navod si dukladne proctete a pouziveje produkt spravnym zpusobem. Tento navod uschoveje pro budouci pouziti.
Produkty od spolecnosti Sony jsou navrzeny s ohledem na bezpecnost. Pokud nebudete produit pouzivat spravne, muze dojlt k vaznemu zraneni ohnem, elektrickemu šoku nebo v dusledku pfevraceni nebo parodu Produktu. Aby k takovym nehodam nedoslo, vždy doržujte uvedena bezpecnostni opatfeni.
UPOZORNENI
Urcené produity
Tato konzola pro montáž na zed'je určena k použiti s urcenymi tevizory. V pflusnych Referencčnich přiruckák televizorum najdete informace o tom, se kterymi tevizory je možné nastěnný držák použivat.
Informace pro zákazníky
VAROVÁNÍ
Pokud nebudete dodržovat nasledujici bepezcnosti opateni, muze dojit k vázznym zraněnim nebo smrti v dusledku požáru, urazu elektrický proudem nebo pádu produktu.
Proto montáž tohoto\ produktu svěrte\ licencovanym\ dodavatelüm a během\ montáze nedovolte\ malým detem一定程度\ v blízkosti produktu.
Pokud konzolu pro montaz na zed nebo televizor nenamontujete spravne, muze dojit k nasledujicim nehodm. Montaz svte licencovanym dodavitelum.
- Televizor mûze spadnout a zpûsobit vázné
zraněni, napífklad zhmožděni nebo
zlomeninu. - Pokud zed, na kterou chete konzolu namontovat, neni stabilni, rovná a kolmá k podlaze, Jednotka muže spadnout a zpúsobit zraněni nebo poskozeni majetku. Stena by mela unest hmotnost alespón Čtyfnásoboku hmotnosti tsevizoru. (Informace o hmotnosti najdete v Referenční píručce k tevizoru.)
- Pokud neni montáž konzoly na zed dostatečné pavna, Jednotka mužespdnout a zpúsobit zraněni nebo poskozeni majetku.
Preno nebo demontaz televizoru sverte licencovanym dodavatelum.
Pokud pfnos nebo demontaz tevizoru provadi jine osoby nez licencovani dodavatele, muze tevizor spatnout a zpuobservable nebo poiskojen majetku. Prenasei nebo demontaz tevizoru musi provadét dve nebo vice osob (ti nebo vice osob v pripadé tevizoru o velikosti 75 palcu a vice).
Po montázi televizoru nevytahujte šrouby atd.
V opacnem pripadé by mohl televizor spednout a zpúsobit zraneni nebo poskozeni majetku.
Současti konzoly pro montáž na zed'nijak neupravujte.
V opacnem pifapde by mohla konzola
spadnout a zpusobit zraneni nebo poskozeni
majetku.
Na konzolu nemontujte žádná jiná než určená zařízení.
Tato konzola pro montáž na zed je urcena k použit pouze s urcenymi zaifizeními. Pokud na ni namontujete jine než urcené zaifzeni, mohlo by spadnout nebo se Rozlomit a zpúsobit zraněni nebo poškoženi majetku.
Zabraţe tomu, aby na konzolu púsobila jiná zătež než televizor. Netřeste televizorem dolea/doprava, nahoru/ dolú.
V opacnem pripadé by mohl televizor
spadnout a zpúsobit zraněni nebo poškození
majetku.
O televizor se neopírejte ani se na nej nezavěsujte.
O televizor se neopirejte ani se na nej nezavësujte, protoze by na vás mohl spadnout a zpúsobit vaźné zraněni.
UPOZORNÉNÍ
Pokud nebudete doržovat nasledujici opatřeni, muže dojít ke zraněni nebo poškození majetku.
Během Čistěné nebo provádećí udžržby na produkt nevyvjte nadměrnou silu.
Na horni ccast televizoru nevyvjejte silu. V opacnem pripadé by mohl televizor SPDnout a zpusobit zraneni nebo poskozeni majetku.
Bezpečnostní opatřné
- Pokud používáte televizor namontovany na konzole na zed dlouhou dobu, barva stěny za nebo nad televizorem se muže změnit nebo muže dojt k odlepeni tapety, v závislosti na materílu stěny.
- Pokud po montázi na zed konzolu odstranite, zustanou po ni diry na srouby.
Konzolu pro montáž na zed nepoužívejte na mistech, na která púsobi Mechanické ofścy.
Montáž konzoly na zed'
Informace pro
prodejce společnosti
Sony
VAROVÁNÍ
Nasledujici pouny jsou urceny pouze pro projejce spolecnosti Sony.Proctete siVyse uvedene pouny a behem montaze,udrzby a kontroly tohoto produktu venujte zvysenou pozornost bezpecnosti.
Konzolu na zed nemontujte na plochy stén, na kterych rohy nebo boky televizoru precnivaji ze steny.
Konzolu na zed nemontujte na plochy sten, napfiklad sloupy, na kterych rohy nebo boky televizoru preecnivaji ze steny. Pokud do vycnivajicho rohu nebo boku televizoru narazi osoba nebo prdmet, muze dojit ke zraneni nebo poskozeni majetku.
Televizor nemontujte nad ani pod klimatizaci.
Pokud je televizor dlouhodobé vystaven prosakovani vody nebo proudu vduchuz klimatizace, muze dojit k pozaru, urazu elektrickym proudem nebo poruse televizoru.
Konzolu na zed'bezpecnene namontujte podlenasledujicichPokynu v toto navodu k pouziti.
Pokud jsou kterekoli srouby uvolnene nebo poduk vypadnou, konzola muze spadnout a zpuobservablene nebo poskozeni majetku. Pouzivejtse srouby vhdne pro material steny a jegnotku bezpecné upevnete pomoci nejmene ctyf sroubu o prumru 8 mm (nebo ekvivalentni).
Používejte pouze
dodané šrouby a dalí
současti podlePokynu
uvedenych v toto
námodu k použiti.
Pokud použijete
náhradni současti,
televizor muže
spadnout a zpúsobit
zraněni osob nebo
poskození televizoru.
Pokud jsou kterekoli srouby uovlnene nebo poskudnou, televizor muze spadnout a zpusobi zraneni osob nebo poškozeni televizoru.
Šrouby pevně utáhněte v určené poloze.
V opacnem pripadmuze tevdor spadnout a zpuosbit zranenisob nebo poisko nen tevdoru.
Béhem montáze davejte pozor, aby nedoslo k nárazu televizoru.
Pokud je televizor vystaven nárazüm, muze dojit k jeho pádu nebo Rozlomeni. V dusledku toho by pak mohlo dojit ke zraneni.
Televizor namontujte na stenu, ktera je kolma a rovná.
V opacném pripadé by mohl television spadnout a zpusobit zraneni.
Pokud se do kabelú zamotaji osoby nebo jine prédměty, mže dojít ke zraněni nebo poskozeni televizoru.
Dávejte pozor, aby nedošlo ke skřipnutí napajeci šnúry nebo propojovacho kabelu.
Pokud dojde ke skripnuti napajeci šnúry nebo propojovacho kabelu mezi Jednotku a stenu nebo pokud dojde k jejich nasilinemu ohnuti nebo zkroucene, vinitni vodice mohou byt obnaženy a mohou zpúsobit zkrat nebo pferuseni elektrického obvodu. V dusledku toho muze dojt k požaru nebo urazu elektrickým proudem.
Šrouby nutné k montáži konzoly na zed'nejsou součástí baleni.
Při montáži konzoly na zed použivejte vchodné srouby pro material stěny.
Obsah
Příprava na montáž. 5
Kontrola soucasti 5
Urcení mista montáze. 6
Přižrav na montáž televizoru 9
KD-85/75XG85□□，KD-75XG87□□
KD-65/55XG87□□，KD-65/55XG85□□.11
Montáž televizoru na zed' 13
KD-85/75XG85□□，KD-75XG87□□ 13
KD-65/55XG87□□，KD-65/55XG85□□.15
Potvrzení dokončeni montáze. 18
Dalsifomrace 18
Technické udaje 18
Montáž televizoru na zed
Montážni postupy se u jegnotlivych televizorú liši.
K instalaci televizoru na zed' použijte nástěnný držák SU-WL450.
Poznámka
Vysroubované srouby uschovejte na bezpecném miste mimo dosah deti.
Příprava na montáž
- Pred instalaci要去 po ruce referencni priručku a prüvodce nastavenim televizoru.
- Pred zahajenim sestaveni si prichystejte križový sroubovák pro urcené srouby.
Zkontrolujte montázní polohu televizoru. - Pripravte si nejmene ctyri srouby o prumere 8 mm a jeder sroub o prumeru 5 mm nebo ekvivalentni (nejsou soucasti baleni). Vyberte srouby vchodne pro material steny.
Kontrola současti
Dodano s modelem SU-WL450
Zkontrolujte, ze zdnSoucst nechybl.
| A Základna (20) (1) B | Kladka (2) |
| ◎ Křížový šroub 6x20 (4) | ◎ Křížový šroub 4x20 s průchodkou (2) |
| ◎ Rozpěrka (20) (2) F | Pás (1) |
| ◎ Průchodka (20) (M4) (2) | ◎ Křížový šroub 4x20 (2) |
| ① Adaptér základny (2) | ◎ Křížový šroub 4x10 (8) |
| ◎ Rozpěrka (60) (2) U | ◎ Křížový šroub 6x50 (2) |
| ◎ Průchodka (M4) (2) | ◎ Křížový šroub 4x50 (2) |
Urcení mista montáze

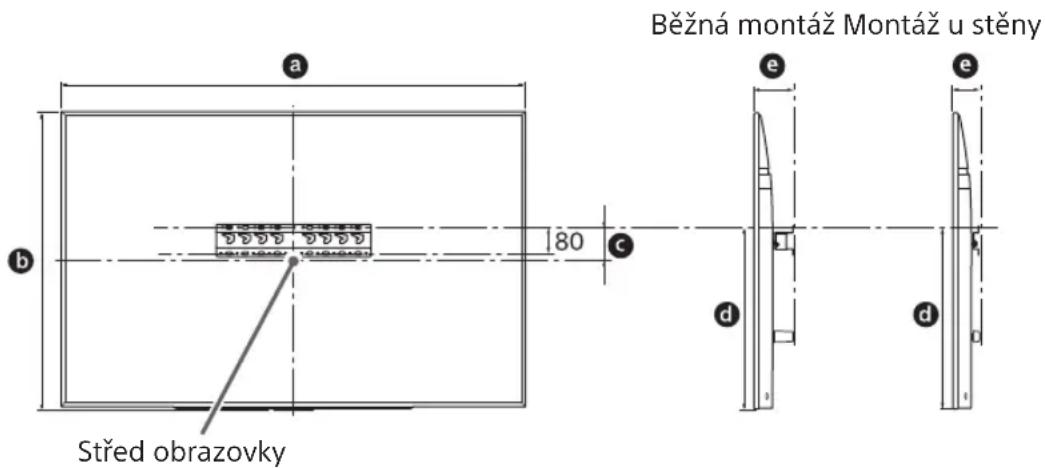

1 Rozhodněte se, kam chcete konzolu upevnit.
Ujistete se, ze je na zdi na televizor dostatek prostoru a ze zd' unese alespon ctyrnasobek hmotnosti televizoru. Informace o montaizi televizoru na zd' naleznete v nasledujici tabulce. Informace o hmotnosti televizoru naleznete v Referencni priruce k televizoru.
Jednotka: mm
| Název modelu | Rozměry obrazovky | Rozměr ve středu obrazovky | Délka pro montáž | |||
| a | b | c | d | e | ||
| Běžná montáž | Montáž u stěny | |||||
| KD-85XG85☐☐ | 1909 | 1 097 | 251 | 803 | 142 | 100 |
| KD-75XG87☐☐ | 1673 | 963 | 107 | 595 | 116 | 75 |
| KD-75XG85☐☐ | ||||||
| KD-65XG87☐☐ | 1450 | 836 | 99 | 523 | 115 | 73 |
| KD-65XG85☐☐ | ||||||
| KD-55XG87☐☐ | 1231 | 713 | 106 | 468 | 115 | 73 |
| KD-55XG85☐☐ | ||||||
Poznámka
- Hodnoty v tabulce se v závislosti na instalaci mohou mirne lišit.
Když televizor namontujete na zed, bude se horní strana televizoru mirné naklanět vpred.

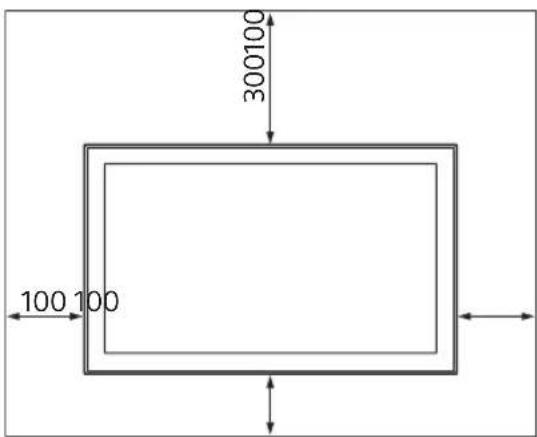

Mezi televizorem a stropem a vyčnivajícimi cástmi stěny ponechejte dostatečné prostor, jak je znázorněno níže.
Jednotka: mm
- Abyste zajistili radnou ventilaci a zarbanili hromadeni necistot nebo prachu:
Nepokladejte televizor naplocho, neinstalujte ho vzhuru nohama, obrazovkou ke stene ani na bok.
Neumistujte televizor na polici, koberec, postel ani do skrince.
- Nezakryvejte televizor latkou, napriklad zaclonami, ani takovymi prédmety, jako jsou noviny apod.
- Neinstalujte televizor, jak je znázorněno níze.
Cirkulace vzduchu je blokovana.
Poznámka
- Pokud mate v planu kabely vest stene, prd zaćatkem montaže vyvrteje ve zdi otvor pro kabel. Aby nedoslo ke skriplnuti kabelu, pripravte otvor ve zdi mimo obvod základny (20) A, adaptorz základny 1 a Rozpěrky (20) E, Rozpěrky (60) K.
2 Zvolte styl montaze na zed. Vzdalenost zadni casti televizoru od steny muzete zvolit z nasledujicich moznosti.
2-a Bežná montáž
2-b Montáž u stěny
Viz tabulku kroku 1.
VAROVÁNÍ
Kdyz volite moznost 2-b, bude pristup k zadnim konektorum omezeny.

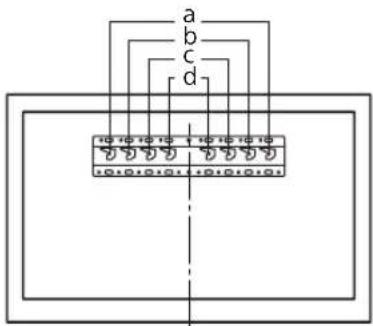

3 Viz tabulku nije, ve které bajdete informace o mistréch pripevní adaptéru základny. Pokud zvolité možnost 2-b, tento krok préskočte.
| Název modelu Umístěné háku | |
| KD-85XG85☐☐ | |
| KD-75XG87☐☐ | a |
| KD-75XG85☐☐ | |
| KD-65XG87☐☐ | |
| KD-65XG85☐☐ | b |
| KD-55XG87☐☐ | |
| KD-55XG85☐☐ | |
Když je zvolena moźnost 2-a, pripevněte adapterźakladny ① pomociśroubu (PSW 4x10) ② k zakladné (20) ④.
4 Určete umistěné šroubů pro montáž základny (20) (A).
Informace najdete v technickych udajich na strane 18.
Když zvolite moznost 2-a, použijte prosim umistěné otvoru adaptéru základny ①.
VAROVÁNÍ
- Stěna, na které bude televizor namontován, by mél unést hmotnost alespočtyrnásobku hmotnosti televizoru (Informace o hmotnosti najdete v Referencni príručce k televizoru.).
-Urcete silu steny, na kterou bude televizor upevnen. V priade potreby stenu dostatecné zpevnete.
- Pripravte si nejmene ctyri srouby o prumere 8 mm nebo ekvivalentni (nejsou soucasti baleni).
- Umistete ctyri srouby do otvoru adaptere zukladny 1 a do zakladny (20) A (pouze 2-a).
- Namontujte základnu (20) © na zed vodorovné.
Příprava na montáž televizoru
Instalaci na stojan provedte podle pruvodce.
nastavenim.
KD-85/75XG85□□，KD-75XG87□□

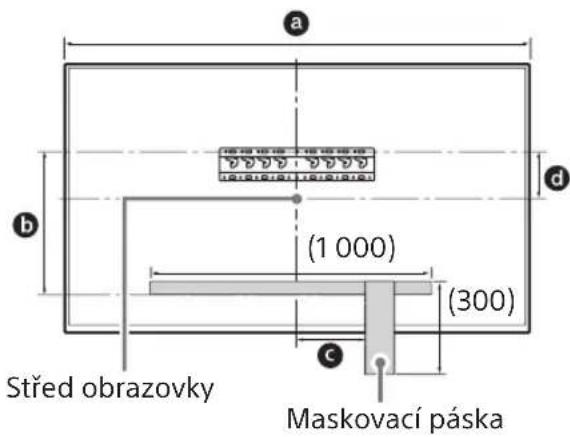

1 Vyznacte misto instalace na stene.
- Použije maskovaci páku atd. (není současti dodávky) pro vyznaceni umistěné televizoru v blízkosti základny nebo adaptéru základny. Viz následujici tabulka.
| Název modelu | Délka pro vyznačeni | Rozměr ve středu obrazovky | ||
| a | b | c | d | |
| KD-85XG85☐☐ | 1909 | 683 | 200 | 251 |
| KD-75XG87☐☐ | 1673 | 468 | 200 | 107 |
| KD-75XG85☐☐ | ||||

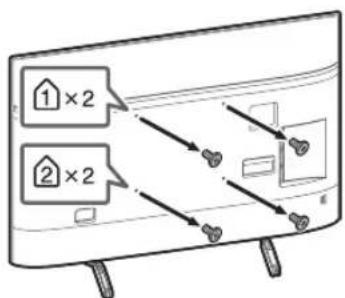

2 Vysroubujte srouby ze zadni casti televizoru.

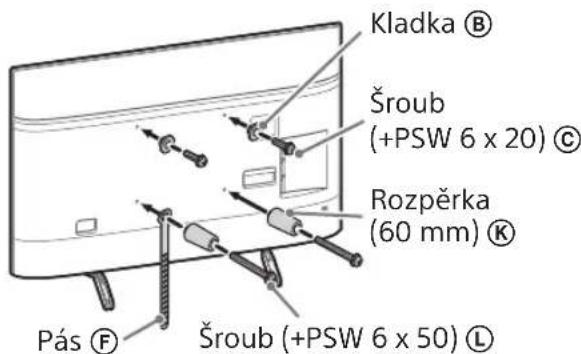

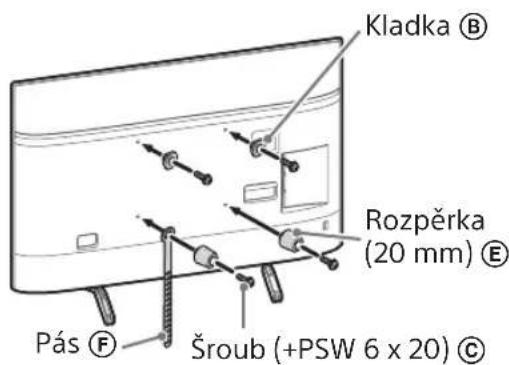

3 Připojte Časti príslušenstvi nástěnného držáku. Zkontrolujte Časti príslušenstvi v odstavci „DodANO s modelem SU-WL450" v Časti „Kontrola současti“ na straně 5.
Poznámka
- Pevne zajistete dily prisluşenstvi pomoci sroubu.
Kdyz pouzivate elektricky sroubovak, nastavte utahovaci moment priblznne na 1,5 N·m {15 kgf·cm}. - Pouzité i nepouzité díly ulozte na bezpečné miste pro budouchi pouziti. Tento námod si uschovejte pro budouchi pouziti.

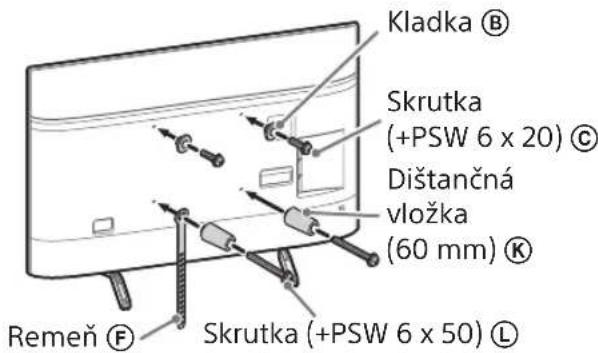

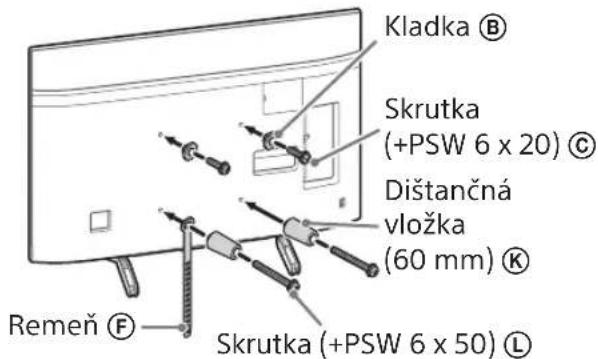

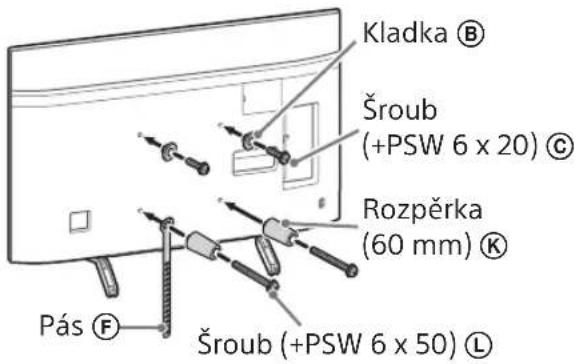

Bězná montáž (2-a)

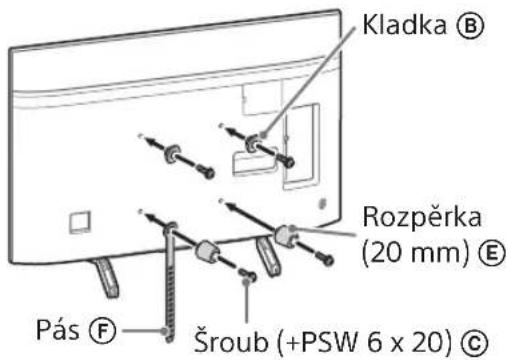

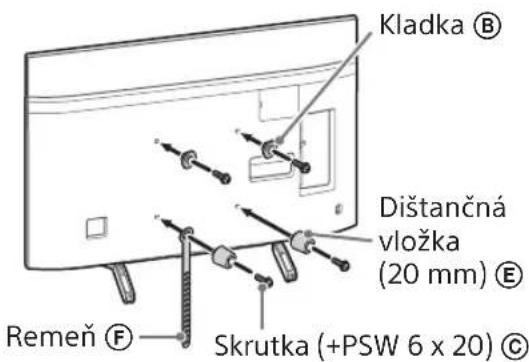

Montáz u stěny (2-b)
Poznámka
- Pri toto zpusobu montaze nebudete moci pouzivat nekteré konektory a terminály na zadni straně televizoru.
4 Zapojte prislusné kabely k televizoru.
Prid montaži televizoru na zed nezapamente zkontrolovat, zda jsou kabely pripojeny. Po montaži televizoru nebude mozné kabely zapojit. Informace najdete v Referencni prirucce dodané s televizorem.
Poznámka
Vytvořeni trasy kabelu ve stěné zadeje autorizovanému dodavateli.
- Spojte pripojovaci kabely do svazku, aby na ne nikdo nestoupl pdef jejich monta zi na stenu.

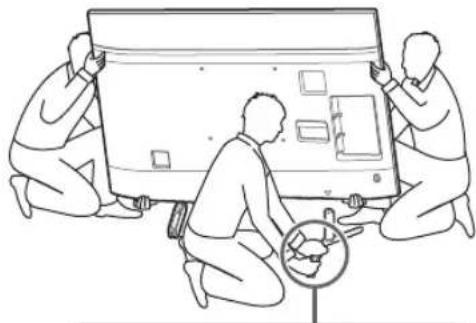

5 Odmontujte stolni stojan od televizoru.

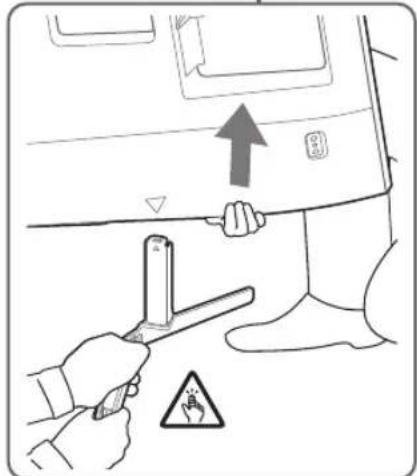

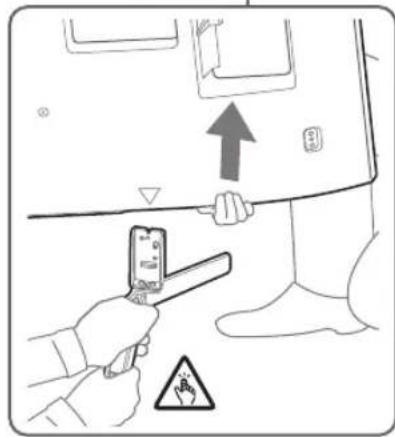

- Odstraţe současné Jednu stranu stolniho stojanu. Pevnă držte stolní stojan bezpečné oběma rukama, zatímco ostatné lidé zvedají televizor.
KD-85XG85□□
KD-75XG87□□，KD-75XG85□□
Opakujte predchozi krok a odstrahte druhou stranu stolniho stojanu.
Poznámka
- Odpojení stolního stojanu od televizoru vyžaduje tri nebo vice lidí.
- Dávejte pozor, abyste pfi odpojován stolniho stojanu od televizoru nepusobili nadmernou silou, protoze by televizor mohl spadnout a mohlo by tak dojít ke zraněni osob nebo k poskození televizoru.
Pf manipulaci stolnim stojanem davejte pozor, abyste zabrani poskozeni televizoru. - Pri zvedani televizoru budte opatni, protoze pri odpojeni stolnino stojanu by mohlo dojt k jeho prevraceni a ke zraneni osob.
- Pri demontázi stolniho stojanu z televizoru budte opatrni, aby nedoslo k jeho pádu a poskození povrchu, na němž televizor stoji.
KD-65/55XG87□□,
KD-65/55XG85□
1 Vysroubujte srouby ze zadni casti televizoru.
2 Připojte Časti príslušenstvi nástěnného držáku. Zkontrolujte Časti príslušenstvi v odstavci „DodANO s modelem SU-WL450" v Časti „Kontrola současti“ na stranje 5.
Poznámka
- Pevně zajistěte díly príslušenstvī pomoci sroubú.
Kdyz pouzivate elektricky sroubovak, nastavte utahovaci moment priblzné na 1,5 N·m{15 kgf·cm}.
Pouzite i nepouzite dily ulozte na bezpecnem miste pro budouci pouziti. Tento navod si uschovejte pro budouci pouziti.
Bězná montáž (2-a)
Montáz u stěny (2-b)
Poznámka
- Pri toto zpusobu montaze nebudete moci pouzivat nekteré konektory a terminály na zadni straně televizoru.
Vytvořeni trasy kabelu ve stěné zadejte autorizovanému dodavateli.
- Spojte pripojovaci kabely do svazku, aby na ne nikdo nestoupl prer jejich monta zi na stenu.
4 Odmontujte stolni stojan od televizoru.
- Odstraţe současné jegnu stranu stolniho stojanu. Pevné držte stolní stojan bezpečné oběma rukama, zatímco ostatné lidé zvedaj televizor.
Opakujte predchozikrok a odstraente druhou stranu stolniho stojanu.
Poznámka
- Odpojeni stolniho stojanu od televizoru vyzaduje tri nebo vice lidi.
Davejte pozor, abyste pri odpojovani stolniho stojanu od televizoru nepusobili nadmernou silou, protoze by televizor mohl spadnout a mohlo by tak dojit ke zraneni osob nebo k poskozeni televizoru.
Pri manipulaci stolnim stojanem davejte pozor, abyste zabrani poskozeni televizoru.
Pri zvedani televizoru budte opatn, protoze pri odpojen stolniho stojanu by mohlo dojit k jeho prveracen a ke zraneni osob.
Pridemontazi stolnho stojanuz televizoru budte opatrní,abynedoskoj hejo pádu a poskozeni povrchu,na némz televizor stoj.
Montáž televizoru na zed'
KD-85/75XG85□□，KD-75XG87□□
1 Zvedněte televizor.
- Informace o umisteni kladek (B) pro zavesei na zakladna nebo adapterz zakladny naleznete v tabulce, krok 3, v "Urcen i msta montaze" na strance 7.
- Ujistěte se, ze se zadní cást televizoru dotyká základny nebo adaptéru základny, když nesou televizor.
Poznámka
- Drzte televizor bezpečné oběma rukama a ujistěte se, Že páš (F) a spodníčast televizoru jsou zarovnány s maskovací paskou.
- Televizor by měli držet tří lidé a osoba, ktera stojí prěd televizorem, by měla ostatné navádet do správné pozice.
Pri instalaci televizoru na stenu venujte velkou pozornost zejmena osobe, ktera tevizor drz i zespodu, protoze muze dojit k padu televizoru a vaznemu zraneni nebo dokonce umrti.
2 Instalujte televizor na zakladnu nebo adaptorzakladny.
- Opatrne posunte televizor dolu a zaveste cladky (B) pripojené k zadni casti televizoru do zakladny nebo adaptru zakladny a zkontrolujte tvar otvoru.
- Po montáži televizoru na zed' zkontrolujte, zda jsou kladky (B) pevné zaklapnuty v základné nebo v adaptéru základny.
- Pomalu uvolněte obě ruce a ujistěte se,
že nedojde k pádu televizoru.
- Po instalaci televizoru na stenu odstrańte maskovací pasku atd. ze zdi.
2-a
↓
↓
↓
2-b
↓
↓
↓
VAROVÁNÍ
- Prenásení televizoru musí provadět dve nebo vice osob (trí nebo vice osob v pripadě televizoru o velikosti 75 palcú a vice).
3 Zajistete, aby se dolni casts televizoru neposunovala.
Uchopte kus pasu F a pevné ho upevnete ke zdi.
- Použijte sroub o prüméru 5 mm nebo ekvivalentni (není současti baleni).
Poznámka
Zkuste opatrě zatahnout za spodni stranu tevizoru směrem k sobě a ujistěte se, ze se nepohne kupředu. Pokud zjistě je jakýkoli posun, není tevizor rádně namontován a bude třeba pás (F) znovu pevně upevnit.
KD-65/55XG87□□
KD-65/55XG85□
1 Zvedněte televizor.
Informace o umisteni kladek (B) pro zaveşeni na základny nebo adapterzákladny naleznete v tabulce, krok 3, v "Urcení mista montáze" na stranc7.
- Ujistete se, ze se zadni casts televizoru dotyká zakladny nebo adaptéru zakladny, kdyz nesou televizor.
Poznámka
- Držte televizor bezpečné oběma rukama.
2 Instalujte televizor na zakladnu nebo adaptorzakladny.
- Opatrně posunte televizor dolu a zavěste cladky (B) pripojené k zadni Časti televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvoru.
- Po montáži televizoru na zed
zkontrolujte, zda jsou kladky ⑧ pevné
zaklaputy v základné nebo v adaptéru
základny. - Pomalu uvolněte obě ruce a ujistěte se,
že nedojde k pádu televizoru.
2-a
2-b
↓
↓
VAROVÁNÍ
- Prenásení televizoru musí provadět dve nebo vice osob (trī nebo vice osob v pripadě televizoru o velikosti 75 palcú a vice).
3 Zajistete,aby se dolni ccast televizoru neposunovala.
- Uchopte kus pásu F a pevné ho upevnete ke zdi.
- Použijte šroub o prüměru 5 mm nebo ekvivalentni (není současti baleni).
Poznámka
Zkuste opatrne zatahnout za spodni stranu tevizoru smerem k sobe a ujistete se, ze se nepohne kupredu. Pokud zjistite jakykoli posun, neni tevizor radne namontovan a bude tbreba pás (F) znovu pevné upevnit.
Potvrzení dokončeni montáže
Zkontrolujte následujíci body.
- Kladky (B) jsou pevnze zaveseny na zakladne nebo na adapteru zakladny.
- Snúry ani kabely nejsou zkroucenyi ani skriplnuty.
- Pás F je pevný, nikoli uvolnény.
VAROVÁNÍ
Nespravne umisteni napajeci snury atd. muze zpusobit pozar nebo uraz elektrickym proudem v dusledku zkratu. Z bezpecnostnich duvodu je tbre dokonceni montaze potvrdit.
Dalsí informace
Při demontáži televizoru provedte uvedeny postup v obraceném sledu.
VAROVÁNÍ
- Odstrańovani televizoru musi provadét dve nebo vice osob (tfi nebo vice osob v pripadé televizoru o velikosti 75 palcu a vice).
Technické udaje
Rozměry: (pribl.) [mm]
a:400
b : 300
c:200
d : 100
e:80
f:480
g : 100
h1:20(pripad2-b)
h2:60(pripad 2-a)
Hmotnost (pouze základna): (příbl.) [kg] 0,8
Vzhled a technické udaje se mohou bez predchozho upozorneni zmenit.
Počas instalácie, pravidelnej udržby a kontroly tohto produktu venujte plné pozornost bezpečnosti.
Pre bezpećnost a správnu instaláciu postupujte podla námodu na obsluhu montážnej konzoly na stenu, sprievodcu nastavením televízneho prijimača a podlaPokynov v toto námode.
Informácie o bezpečnosti
Dakujeme vam za zakupenie tohto produktu.
Pre zákaznikov
Montáz toto produitу vyžaduje
adekvatne odbrné znalosti. V zaujme
zaistenia bezpečnosti pri montázi si
dokladne prečitajte tento navod na
použivanie. Spolocnost Sony
nezodpovedá za ziadne skody ani
zranenia sposobene nevhodnou
manipulaciou alebo nespravnou
montážou. Po montážovodzadjte tento
navod zakaznikovi.
V tomto navode na pouzivanie je znazomena spravna manipulacia s produktom a doleztie bepezcnostnePokyny, uelom ktorych je predist nehodam. Tento navod na pouzivanie si dokladne precitajte a produit pouzivaje spravnym spoosobom. Navod uschovajte pre buduce pouzitie.
Produkt od spolocnosti Sony boli navrhnute s dorazom na bezpecnost. Ak sa vsk produit pouziva nespravne, moze to mat za nasledok vaze nranenie nasledkom poziaru,zasahu elektrickym prudom, prevrhnutia vyrobku alebo jeho pado. Dodriavajte bezpecnostnePokyny, aby sa podobnym nehodam predislo.
UPOZORNENIE
Casti montánezj konzoly na stenu neupravujte.
V opacnom pripade moze montaza na konzola na stenu spadnuf a sposobit zranenie alebo skody na majetku.
Montážnu konzolu nezatažujte nicim okrem TV prijímača.
TV prijimačom netraste dol'ava, doprava, nahor ani nadol.
V opacnom priada moze TV prijima spadnut a sposobit zranenie alebo skody na majetku.
OTV prijima sa neopierajte a nevesajte sa nah.
O TV prijima sa neopierajte a nevesajte sanan, pretoze by mohol na vas spadnut a sposobit vazne zranenie.
UPOZORNENIE
Ak nebudete dodrziavat nasledujuce bezpečnostnéPokyny, moze dojst k zraneni alebo skodám na majetku.
Pocas cistenia alebo udrzby netlachte na produit nadmernou silou.
Netlačte nadmernou silou na hornú Čast TV prijimáča. V opacnom pripade moze TV prijimac spadnú t a sposobit zranenie alebo skody na majetku.
Upozornenie
- Ak používate TV prijímac namontovany na montážnu konzolu na stenu dlhodobo, v závislosti od materialu steny sa moze zmenit farba steny za alebo nad TV prijímacom alebo sa moze odlepit tapeta.
- Po demontázi montánezj konzoly na stenu ostanú v stene otvory na skrutky.
Montažnu konzolu na stenu nemontujte na miesta, kde bude vystavena mechanickym vibraciam.
Priprava na montáž. 5
Kontrola dielov. 5
Priprava na montáž TV prijímača 9
KD-85/75XG85□□，KD-75XG87□□
KD-65/55XG87□□，KD-65/55XG85□□.11
Montáž TV prijímaça na stenu. 13
KD-85/75XG85□□，KD-75XG87□□.13
KD-65/55XG87□□，KD-65/55XG85□□.15
Kontrola dokončenej montáze 18
Dalsie informacia 18
Technické udaje 18
Montáž TV prijímaça na stenu
Postup montaze sa liši v závislosti od TV prijimača.
Na instalaciu televizneho prijimaça na stenu pouzite montažnu konzolu na stenu SU-WL450.
Poznámka
Položky dodávané s montáznou konzolou na stenu SU-WL450
| A Podstavec (20) (1) B Kladka (2) | |
| © PSW 6x20 (4) © P$W 4x20 s vložkou (2) | |
| E Dištančná vložka (20) (2) | F Reměn (1) |
| G Vložka (20) (M4) (2) | H PSW 4x20 (2) |
| ①Adaptér podstavca (2) | J PSW 4x10 (8) |
| K Dištančná vložka (60) (2) | L PSW 6x50 (2) |
| M Vložka (M4) (2) N | PSW 4x50 (2) |
Urcenie miesta montáze
- Hodnoty v tablukke sa mozu v závislosti od instalacie mierne lisiţ.
- Ked' je televizny prijimač nainstalovaný na stene, horný okraj televizneho prijimača je mierne naklonený doprodu.
2-a Štandardná montáž
2-b Montáz s krátkou
vzdialenostou
Priprava na montáž TV prijímača
Štandardná montáž (2-a)
Montáz s krátkou vzdialenostou (2-b)
Poznámka
Pri pouziti toto stylu montaze nemozete pouzivat niedkoré z konektorov na zadnej strane televizneho prijimaça.
4 Pripojte k TV prijimaču potrebné káble.
Káble pripojte pred montážou TV prijimača na stenu. Po montáži TV prijimača k nemu nebude možné káble pripojit.
Stolovy stojan odmontujte tak, ze najskor odmontujete Jednu stranu, potom druhú. Pevne držte stolovy stojan bezpečne oboma rukami, kým dal'sie osoby zdvi Hajú televizny prijimač.
KD-85XG85□□
KD-75XG87□□，KD-75XG85□□
Zopakujte predchodzajuci krok a odmontujte druhu stranu stoloveho stojana.
Poznámka
- Na odpojenie stoloveho stojana su potrebni traja alebo viaceri luda.
Dbajte na to, aby ste pri odpajan stolovheho stojana od televizneho prijima c nepouzivali nadmernu silu, pretoze by mohlo dojst k padu televizneho prijima c, co by mohlo sposobit zranenie osb alebo poskodenie televizneho prijima c.
Pri manipulacii so stolovym stojanom budte opatni, aby aby nedoslo k poskodeniu televizneho prijimaça.
Budte opatrní, ked'dvihate televfzny prijimač pri odpájani stoloveho stojana - stolový stojan sa moze prevrhnút a sposobit zranenie.
Pri demontazi stoloveho stojana z tevizneho prijima c budte opatrn,aby nedo slo k jeho prevrhnutiu a poskodeniu povrchu, na ktorom je tevizny prijima c postaveny.
KD-65/55XG87□□,
KD-65/55XG85□
1 Odskrutkujte skrutky zo zadnej casti TV prijimača.
2 Pripnevite upevnovacie casti montažnej konzoly na stenu. Skontrolujte upevnovacie casti podla casti „Položky dodávané s montažnou konzolou na stenu SU-WL450" v sekcii „Kontrola dielov" na strane 5.
Poznámka
- Pevne zaisthe upevnovacie ccasti pomocou skrutiek.
- Ak používate elektricky skrutkovač, krútiaci moment nastavte na približne 1,5 Nm 15kg / cm^2 .
- Použité alebo nepoužité Časti uložte na bezpečnom miesto pre buduce použitie. Tento navod si odložte pre pripad buducej potreby.
Standardná montáž (2-a)
Montáz s krátkou vzdialenostou (2-b)
Poznámka
Pri pouziti toto stylu montaze nemozete pouzivat niektoré z konektorov na zadnej strane televizneho prijimaça.
3 Pripojte k TV prijimaču potrebné káble.
Káble pripojte pred montážou TV prijimača na stenu. Po montáži TV prijimača k nemu nebude možné káble pripojit.
Stolovy stojan odmontujte tak, ze najskor odmontujete Jednu stranu, potom druhu. Pevne drzte stolovy stojan bezpečne oboma rukami, kým dal'sie osoby zdvihaju televizny prijimač.
Montáž TV prijímača na stenu
KD-85/75XG85□□，KD-75XG87□□
1 Zodvihnite televizny prijimač.
- Pre umiestnenie kladiek na zavesenie na podstavec alebo adapter podstavca si pozrite tabulku v kroku 3 v casti "Urcenie miesta montaze" na strane 7.
- Uistite sa, ze zadna strana televizneho prijimaça sa dotyka podstavca alebo adaptéra podstavca, ked'držite televizny prijimač.
Poznámka
Skontrolujte nasledujuce:
- Kladky ⑧ pevne visia na podstavci alebo adapteri podstavca.
- Káble nie su skrutiene a priskripnute.
- Remen (F) je pevnapnuty.
VYSTRAHA
- Nesoprvnu umiestnienie napajacieho kábla moze zapricinit požiar alebo zásah elektrickym prudom sposobene skratom. Z dovodu bezpečnosti nezabudnite skontrolovat kompletnost montáze.
Dalsie informácie
Pri demontázi TV prijímača zopakujte postup montáze v opacnom poradi.
VYSTRAHA
Dbajte na to, aby televizny prijimaic pri odpajan drzali dvaja alebo viaceri'ludia (traja alebo viaceri'ludia pri televiznom prijimaci 75 palcov a viac).
Technické udaje
Hmotnost (len podstavec): (pribl.) [kg]
0,8
Dizajn a technické udaje sa mozu zmenit bez upozornenia.
Dékojame, kad jsigjote šj gaminj.
Pirkéjams
Glejte tabei v 1. koraku.
OPOZORILO
- Ce izberete 2-b, je dostop do zadnjih priključkov omejen.
