Type de produit	Autoradio
Marque	Sony
Modèle	DSX-B700
Dimensions (L × H × P)	Environ 178 mm × 100 mm × 177 mm
Poids	Environ 1,0 kg
Alimentation	Batterie véhicule 12 V CC (masse négative)
Consommation nominale	10 A
Puissance de sortie maximale	55 W × 4 (sous 4 Ω)
Impédance des haut-parleurs	4 Ω - 8 Ω
Tuner FM	FM1/FM2 : 87,5 - 108,0 MHz, FM3 : 65 - 74 MHz
Port USB	1 A, compatible MP3/WMA/AAC/FLAC
Bluetooth	Version 3.0, profils HFP/AVRCP/PBAP/SPP, codecs SBC/AAC
Portée Bluetooth	Environ 10 m (ligne de mire)
Entrée AUX	Oui (prise 3,5 mm)
Microphone	Microphone externe fourni
Fonction EXTRA BASS	Renforcement des graves (3 niveaux)
RDS / PTY	RDS avec sélection PTY
Mise à jour du firmware	Via clé USB
Sécurité batterie	Fonction AUTO OFF pour éviter la décharge
Contenu de l’emballage	Appareil, câble d’alimentation, micro, vis, encadrement, clés de déblocage, garniture, adhésif
Accessoire optionnel	Télécommande filaire RC-SR1
Fabrication	Thaïlande

FOIRE AUX QUESTIONS - DSXB700 SONY

Comment jumeler mon téléphone avec l’autoradio via Bluetooth ?

Appuyez sur MENU, tournez la molette pour sélectionner BLUETOOTH puis PAIRING et choisissez DEVICE 1 ou DEVICE 2. Sur votre téléphone, recherchez l’appareil et sélectionnez le nom du modèle. Si un code est demandé, saisissez 0000.

Comment réinitialiser l’appareil ?

Appuyez simultanément sur DSPL et CALL pendant plus de 2 secondes. L’appareil se réinitialise, l’heure est remise à zéro et certaines informations mémorisées sont effacées.

Comment désactiver le mode démonstration (DEMO) ?

Allez dans MENU > GENERAL > DEMO > sélectionnez DEMO-OFF. Appuyez deux fois sur MODE pour revenir à l’affichage normal.

Comment régler l’horloge ?

Après la réinitialisation, l’horloge est remise à zéro. Vous pouvez régler l’heure via le menu GENERAL : sélectionnez CLOCK puis réglez les heures et minutes avec la molette.

Comment mettre à jour le firmware ?

Téléchargez la mise à jour sur le site d’assistance Sony et copiez-la sur une clé USB. Insérez la clé dans le port USB, puis suivez les instructions à l’écran. Ne coupez pas le contact pendant la mise à jour.

Quels formats audio sont supportés via USB ?

L’appareil lit les fichiers MP3, WMA, AAC et FLAC. Le système de fichiers doit être en FAT16 ou FAT32.

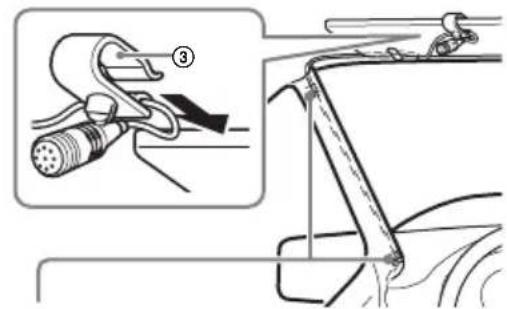

Comment installer le microphone pour les appels mains libres ?

Fixez le micro fourni à l’emplacement de votre choix (ex. tableau de bord) à l’aide de l’adhésif double face. Acheminez le cordon de manière à ne pas gêner la conduite.

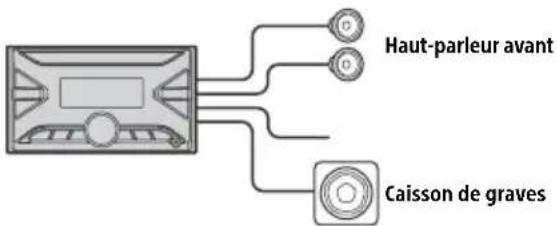

Puis-je connecter un caisson de graves sans amplificateur ?

Oui, vous pouvez raccorder un caisson de graves passif aux fils des haut-parleurs arrière. Assurez-vous que l’impédance du caisson est comprise entre 4 Ω et 8 Ω et que sa puissance est adaptée.

Comment utiliser la télécommande filaire en option ?

Branchez la télécommande RC-SR1 (non fournie) à l’entrée prévue. Dans le menu STEERING, réglez STR CONTROL sur PRESET pour l’activer.

Que faire si l’appareil ne s’allume pas ou si le fusible saute ?

Vérifiez d’abord le fusible (10 A). Si le fusible est grillé, remplacez-le par un fusible identique. Si le problème persiste, contactez votre revendeur Sony.

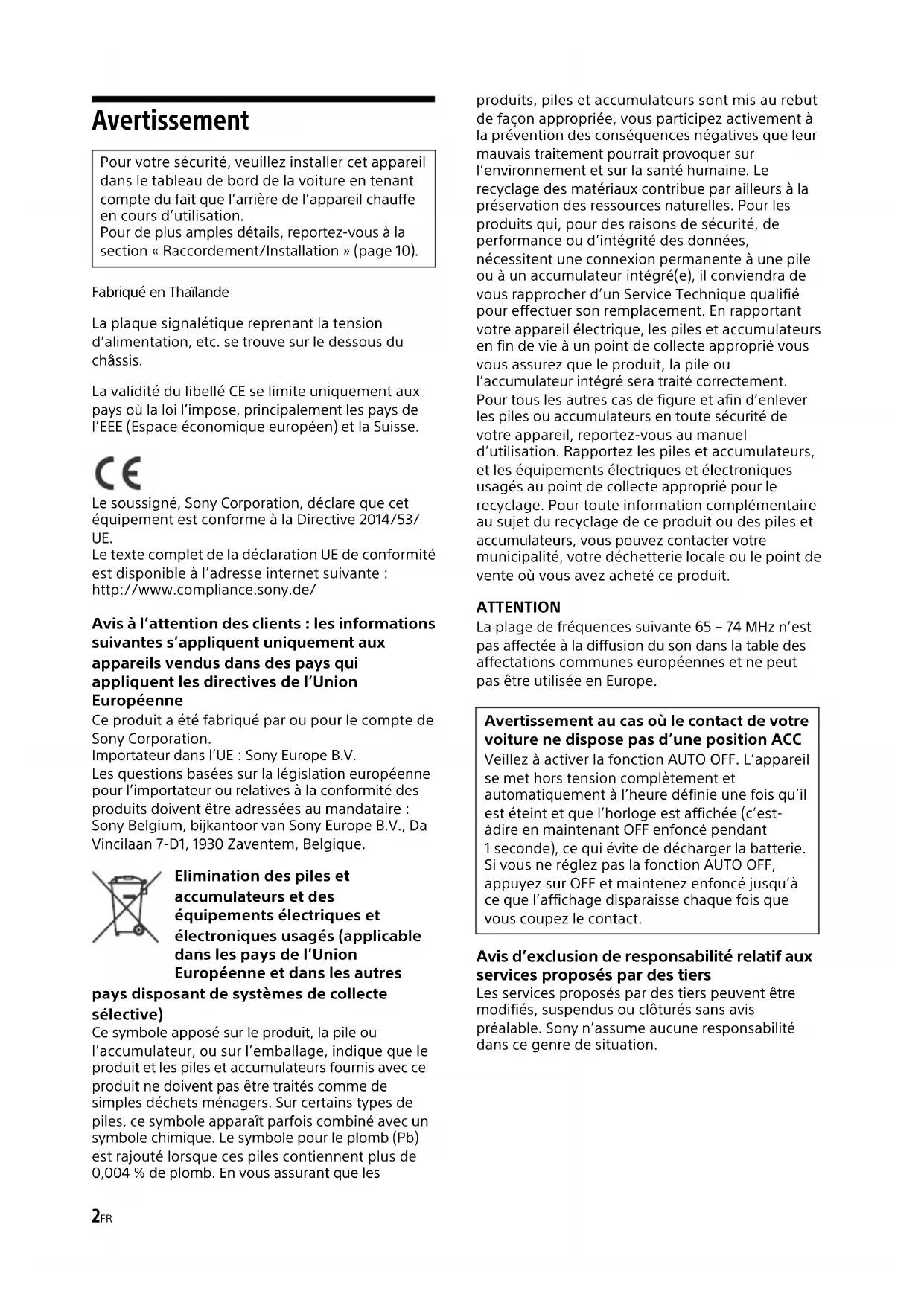

MODE D'EMPLOI DSXB700 SONY

Pour annuler la démonstration (DEMO), reportez-vous à la page 6.

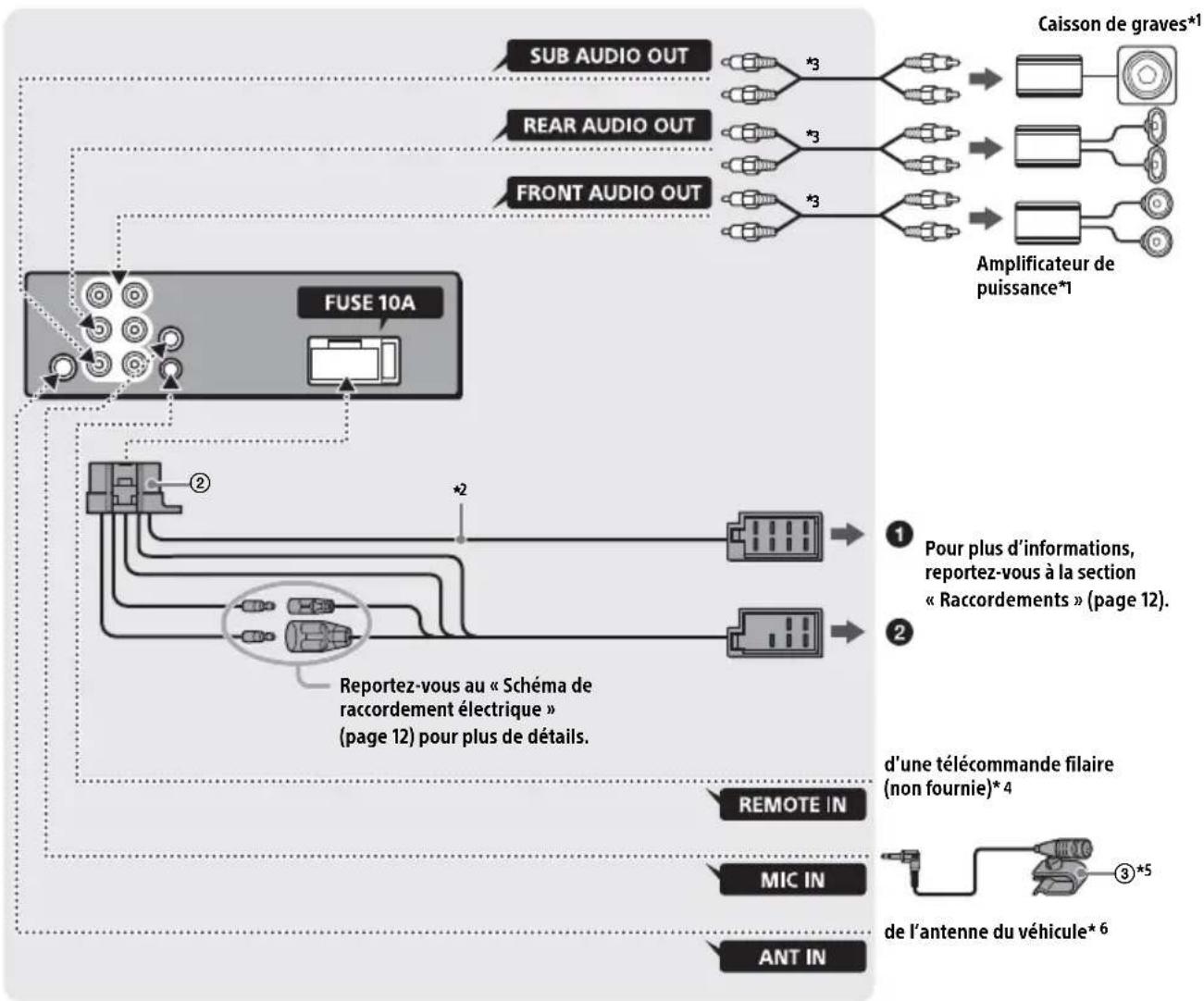

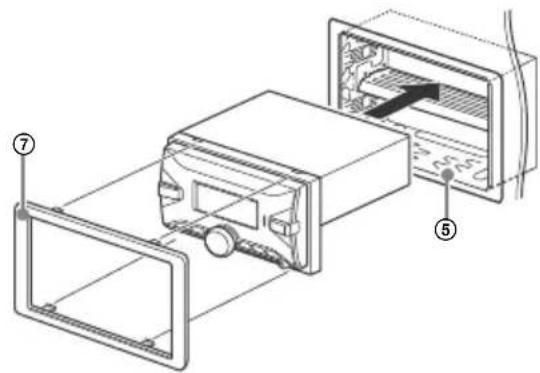

Pour le raccordement/l'installation, reportez-vous à la page 10.

Pour votre sécurité, veuillez installer cet appareil dans le tableau de bord de la voiture en tenant compte du fait que l'arrière de l'appareil chauffe en cours d'utilisation.

Pour de plus amples détails, reportez-vous à la section « Raccordement/Installation » (page 10).

Fabriqué en Thaïlande

La plaque signalétique reprenant la tension d'alimentation, etc. se trouve sur le dessous du châssis.

La validité du libellé CE se limite uniquement aux pays où la loi l'impose, principalement les pays de l'EEE (Espace économique européen) et la Suisse.

CE

Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : http://www.compliance.sony.de/

Avis à l'attention des clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans des pays qui appliquent les directives de l'Union Européenne

Ce produit a été fabriqué par ou pour le compte de Sony Corporation.

Importateur dans l'UE : Sony Europe B.V.

Les questions basées sur la législation européenne pour l'importateur ou relatives à la conformité des produits doivent être adressées au mandataire : Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgique.

Elimination des piles et accumulateurs et des équipements électriques et électroniques usagés (applicable dans les pays de l'Union Européenne et dans les autres

pays disposant de systèmes de collecte sélective)

Ce symbole apposé sur le produit, la pile ou l'accumulateur, ou sur l'emballage, indique que le produit et les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Le symbole pour le plomb (Pb) est rajouté lorsque ces piles contiennent plus de 0,004 % de plomb. En vous assurant que les

produits, piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui, pour des raisons de sécurité, de performance ou d'intégrité des données, nécessitent une connexion permanente à une pile ou à un accumulateur intégré(e), il conviendra de vous rapprocher d'un Service Technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique, les piles et accumulateurs en fin de vie à un point de collecte approprié vous vous assurez que le produit, la pile ou l'accumulateur intégré sera traité correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles et accumulateurs, et les équipements électriques et électroniques usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

ATTENTION

La plage de fréquences suivante 65 – 74 MHz n'est pas affectée à la diffusion du son dans la table des affectations communes européennes et ne peut pas être utilisée en Europe.

Avertissement au cas où le contact de votre voiture ne dispose pas d'une position ACC

Veillez à activer la fonction AUTO OFF. L'appareil se met hors tension complètement et automatiquement à l'heure définie une fois qu'il est éteint et que l'horloge est affichée (c'est-àdire en maintenant OFF enfoncé pendant 1 seconde), ce qui évite de décharger la batterie. Si vous ne réglez pas la fonction AUTO OFF, appuyez sur OFF et maintenez enfoncé jusqu'à ce que l'affichage disparaisse chaque fois que vous coupez le contact.

Avis d'exclusion de responsabilité relatif aux services proposés par des tiers

Les services proposés par des tiers peuvent être modifiés, suspendus ou clôturés sans avis préalable. Sony n'assume aucune responsabilité dans ce genre de situation.

Remarque importante

Attention

SONY NE PEUT ÊTRE, EN AUCUN CAS, TENU POUR RESPONSABLE D'UN QUELCONQUE DOMMAGE ACCIDENTEL, INDIRECT OU ACCESSOIRE, OU DE TOUT AUTRE DOMMAGE, Y COMPRIS, MAIS SANS S'Y LIMITER, LA PERTE DE BÉNÉFICES, DE REVENUS, DE DONNÉES, DE JOUISSANCE DU PRODUIT OU DE TOUT ÉQUIPEMENT ASSOCIÉ, SON INDISPONIBILITÉ, ET LE TEMPS PERDU PAR L'ACHETEUR, LIÉ À OU RÉSULTANT DE L'UTILISATION DE CE PRODUIT, DE SES COMPOSANTS MATÉRIELS ET/OU LOGICIELS.

Cher client, ce produit contient un émetteur radio. Conformément au règlement UNECE n° 10, un fabricant automobile peut imposer certaines conditions particulières pour l'installation d'émetteurs radio dans ses véhicules. Veuillez vérifier le manuel d'utilisation de votre véhicule ou contactez le constructeur de votre véhicule ou votre concessionnaire, avant d'installer ce produit dans votre véhicule.

Appels d'urgence

Le système BLUETOOTH mains libres embarqué et le dispositif électronique qui y est connecté fonctionnent grâce aux signaux radio, aux réseaux cellulaires et aux lignes terrestres, tout comme la fonction de programmation par l'utilisateur. La connexion n'est donc pas garantie en toutes circonstances.

Par conséquent, ne vous reposez pas uniquement sur un dispositif électronique pour vos communications importantes (tels que les appels médicaux d'urgence).

Communication par BLUETOOTH

- Les micro-ondes émises par un dispositif BLUETOOTH peuvent perturber le fonctionnement des dispositifs médicaux électroniques. Dans les circonstances qui suivent, mettez cet appareil, ainsi que les autres dispositifs BLUETOOTH présents, hors tension, car ils peuvent provoquer un accident.

— En présence d'un gaz inflammable, dans un hôpital, un train, un avion ou une station-service
- À proximité de portes automatiques ou d'un système de détection d'incendie

- Cet appareil prend en charge les fonctionnalités conformes à la norme BLUETOOTH afin de fournir une connexion sécurisée lorsque la technologie sans fil BLUETOOTH est utilisée. Mais, en fonction de l'environnement, la sécurité peut ne pas être suffisante. Soyez donc prudent lorsque vous communiquez en utilisant la technologie sans fil BLUETOOTH.

- Nous n'assumons aucune responsabilité en cas de fuite d'informations au cours d'une communication BLUETOOTH.

Si vous avez des questions concernant cet appareil ou si vous rencontrez des problèmes qui ne sont pas abordés dans ce mode d'emploi, contactez votre revendeur Sony le plus proche.

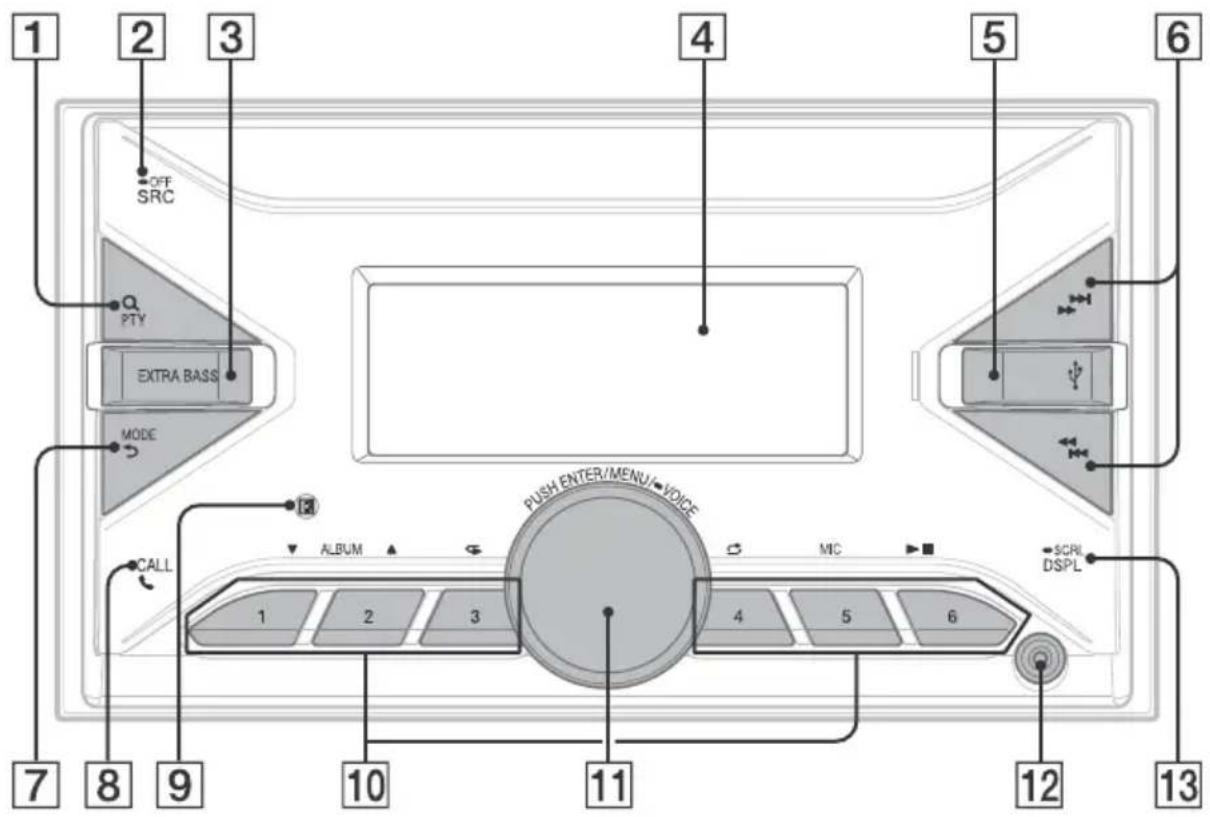

Appareil principal

1 Q(rechercher)

Pendant la lecture :

Permet d'accéder au mode de recherche.

(Non disponible quand un périphérique USB en mode Android™ ou un iPod est connecté.)

PTY (type d'émission)

Pendant la réception FM :

Permet de sélectionner PTY dans RDS.

2 SRC (source)

Permet de mettre l'appareil sous tension.

Permet aussi de changer de source.

OFF

Maintenez enfoncé pendant 1 seconde pour désactiver la source et afficher l'horloge.

Maintenez enfoncé pendant plus de 2 secondes pour mettre l'appareil hors tension et pour faire disparaître l'affichage.

3 EXTRA BASS

Permet de renforcer les sons graves en synchronisation avec le niveau de volume.

Appuyez pour modifier le réglage EXTRA BASS : [1], [2], [OFF].

4 Fenêtre d'affichage

5 Port USB

6 / ( S E E K - / + )

Pendant la réception radio :

Permettent de régler des stations automatiquement.

Maintenez enfoncé pour rechercher une station manuellement.

I◄◄/►►I (Précédent/Suivant)

◀◀/▶▶ (Retour rapide/Avance rapide)

7 MODE

(retour)

Permet de revenir à l'affichage précédent.

8 CALL

Permet d'accéder au menu d'appel. Permet de recevoir/mettre fin à un appel.

Maintenez enfoncé pendant plus de 2 secondes pour permuter le signal BLUETOOTH.

9 Récepteur de la télécommande

10 Touches numériques (1 à 6)

Permettent de recevoir les stations radio mémorisées.

Maintenez enfoncé pour mémoriser une station.

ALBUM ▼/▲

Permettent de sauter un album pour le périphérique audio.

Maintenez enfoncé pour sauter des albums en continu.

(Non disponible quand un périphérique USB en mode Android ou un iPod est connecté.)

← (Répéter)

(Non disponible quand un périphérique USB en mode Android est connecté.)

(Aléatoire)

(Non disponible quand un périphérique USB en mode Android est connecté.)

MIC

▶II (Lecture/pause)

11 Molette de réglage

Permet de régler le volume.

PUSH ENTER

Permet d'accéder à l'élément sélectionné.

Appuyez sur SRC, tournez puis appuyez pour modifier la source (délai de 2 secondes).

MENU

Permet d'ouvrir le menu de configuration.

VOICE

Maintenez enfoncé pendant plus de 2 secondes pour activer la numérotation vocale, la reconnaissance vocale (smartphone Android uniquement) ou la fonction Siri (iPhone uniquement).

12 Prise d'entrée AUX

13 DSPL (affichage)

Permet de changer les éléments d'affichage.

- SCRL (Défilement)

Maintenez enfoncé pour faire défiler un élément d'affichage.

Opérations de base

Réinitialisation de l'appareil

Avant la première mise en service de l'appareil ou après avoir remplacé la batterie du véhicule ou modifié les raccordements, vous devez réinitialiser l'appareil.

1 Appuyez sur DSPL et CALL et maintenez enfoncé pendant plus de 2 secondes.

Remarque

La réinitialisation de l'appareil remet l'heure à zéro et efface certaines informations mémorisées.

Réglage de la zone/région

Après réinitialisation de l'appareil, l'affichage du paramétrage de la zone/région apparaît.

1 Appuyez sur ENTER pendant que [AREA] est affiché. La zone/région actuellement sélectionnée s'affiche.

2 Tournez la molette de réglage pour sélectionner [EUROPE] ou [RUSSIA], puis appuyez dessus.

3 Tournez la molette de réglage pour sélectionner [YES] ou [NO], puis appuyez dessus. Si le réglage de la zone/région est modifié, l'appareil est réinitialisé, puis l'horloge s'affiche.

Ce réglage peut être configuré dans le menu de configuration générale.

Jumelage avec un périphérique BLUETOOTH

Lorsque vous connectez l'appareil à un périphérique BLUETOOTH pour la première fois, il est nécessaire qu'ils se reconnaissent mutuellement (c'est ce que l'on appelle le « jumelage »). Le jumelage permet à l'appareil et à d'autres périphériques de se reconnaître mutuellement. Cet appareil peut connecter deux périphériques BLUETOOTH (deux téléphones portables, ou bien un téléphone portable et un périphérique audio).

1 Appuyez sur MENU, puis faites tourner la molette de réglage et appuyez dessus pour sélectionner [BLUETOOTH] → [PAIRING] → [DEVICE 1]/[DEVICE 2]*.

clignote lorsque l'appareil est en mode de veille de jumelage.

* [DEVICE 1] ou [DEVICE 2] fait place au nom du périphérique jumelé une fois le jumelage terminé.

2 Procédez au jumelage sur le périphérique BLUETOOTH afin qu'il détecte cet appareil.

3 Sélectionnez le nom de votre modèle sur l'affichage du périphérique BLUETOOTH*. Une fois le jumelage effectué, reste allumé.

* Si la saisie d'une clé d'authentication est requise sur le périphérique BLUETOOTH, saisissez [0000].

Désactivation du mode de démonstration

Vous pouvez désactiver l'écran de démonstration qui s'affiche lorsque la source est désactivée et que l'horloge est affichée.

1 Appuyez sur MENU, tournez la molette de réglage pour sélectionner [GENERAL], puis appuyez dessus.
2 Tournez la molette de réglage pour sélectionner [DEMO], puis appuyez dessus.

3 Tournez la molette de réglage pour sélectionner [DEMO-OFF], puis appuyez dessus.

Le réglage est terminé.

4 Appuyez deux fois sur (Betour). L'affichage revient au mode de réception/lecture normal.

Mise à jour du firmware

Pour mettre à jour le firmware, consultez le site d'assistance à l'adresse mentionnée sur la couverture arrière, puis suivez les instructions en ligne.

Remarques

• La mise à jour du firmware nécessite une clé USB (non fournie). Copiez la mise à jour sur la clé USB, puis insérez la clé USB dans le port USB et exécutez l'opération de mise à jour.
• La mise à jour du firmware dure quelques minutes. Pendant la mise à jour, ne tournez pas la clé de contact sur la position OFF et ne retirez pas le périphérique USB.

Informations complémentaires

Précautions

• Laissez l'appareil refroidir avant de l'utiliser si votre véhicule est resté stationné en plein soleil.
• Ne laissez pas des périphériques audio amovibles à l'intérieur du véhicule, car la haute température des rayons directs du soleil pourrait provoquer un dysfonctionnement.
• L'antenne électrique se déploie automatiquement.

Pour préserver la haute qualité du son

Ne renversez pas de liquide sur l'appareil.

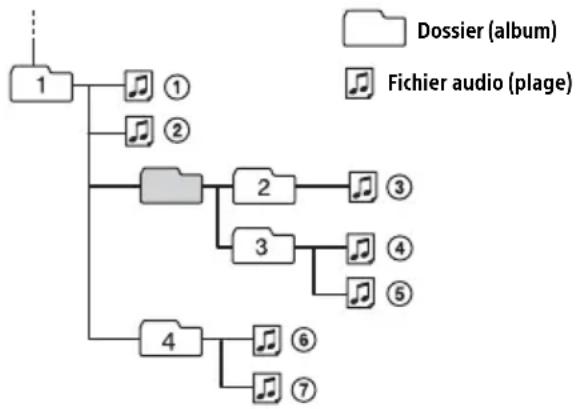

Ordre de lecture des fichiers audio

À propos de l'iPod

- Vous pouvez connecter les modèles d'iPod suivants. Effectuez la mise à jour du logiciel de vos périphériques iPod avant de les utiliser.

Modèles iPhone/iPod compatibles

Modèle compatible	Bluetooth® USB
iPhone XR √	√
iPhone Xs max √	√
iPhone Xs √	√
iPhone X √	√
iPhone 8 √	√
iPhone 8 Plus √	√
iPhone 7 √	√
iPhone 7 Plus √	√
iPhone SE √	√
iPhone 6s √	√
iPhone 6s Plus √	√
iPhone 6 √	√
iPhone 6 Plus √	√
iPhone 5s √	√
iPhone 5c √	√
iPhone 5 √	√
iPhone 4s √	√
iPod touch(6ème génération)	√	√
iPod touch(5ème génération)	√	√
iPod nano(7ème génération)		√

• L'utilisation du badge Made for Apple signifie qu'un accessoire a été conçu pour être raccordé spécifiquement au produit ou aux produits Apple identifiés dans le badge, et a été certifié par le constructeur pour satisfaire les normes de performance d'Apple. Apple n'est pas responsable du fonctionnement de cet appareil ni de sa conformité avec les consignes et normes de sécurité.
  Veuillez noter que l'utilisation de cet accessoire avec un produit Apple peut avoir un effet adverse sur les performances sans fil.

Si vous avez des questions concernant cet appareil ou si vous rencontrez des problèmes qui ne sont pas abordés dans ce mode d'emploi, contactez votre revendeur Sony le plus proche.

Spécifications

Radio

FM

Plage de syntonisation :

Quand [AREA] est réglé sur [EUROPE] :

Quand [AREA] est réglé sur [RUSSIA] :

FM1/FM2 : 87,5 MHz - 108,0 MHz (par pas de 50 kHz)

FM3 : 65 MHz - 74 MHz (par pas de 30 kHz)

Sensibilité utile : 7 dBf

Rapport signal/bruit : 73 dB

Séparation : 50 dB à 1 kHz

AM/LW

Plage de syntonisation :

Interface : USB (haute vitesse)

Courant maximal : 1 A

Nombre maximum de dossiers et fichiers susceptibles d'être reconnus :

dossiers (albums) : 256

Fichiers (plages) par dossier : 256

Codec correspondant :

MP3 (.mp3)

Débit binaire : 8 kbits/s - 320 kbits/s (prise en charge de VBR (Variable Bit Rate))

Taux d'échantillonnage : 16 kHz – 48 kHz

WMA (.wma)

Débit binaire : 32 kbits/s – 192 kbits/s (prise en charge de VBR (Variable Bit Rate))

Taux d'échantillonnage : 32 kHz, 44,1 kHz, 48 kHz

AAC (.m4a, .mp4)

Débit binaire : 16 Kbits/s - 320 Kbits/s (stéréo)

Taux d'échantillonnage : 8 kHz - 48 kHz

FLAC (.flac)

Profondeur de bit : 16 bits, 24 bits

Taux d'échantillonnage : 44,1 kHz, 48 kHz

Système de fichiers pris en charge : FAT16, FAT32

Communication sans fil

Système de communication : norme BLUETOOTH version 3.0

Puissance :

norme BLUETOOTH Classe de puissance 2 (+1 dBm par conduction max.)

Portée de communication maximum *1 : ligne de mire, environ 10 m

Bande de fréquence :

bande de 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Méthode de modulation : FHSS

Profils BLUETOOTH compatibles ^2 :

AVRCP (Audio Video Remote Control Profile, profil de commande audio/vidéo à distance) 1.3

HFP (Handsfree Profile, profil mains libres) 1.6

PBAP (Phone Book Access Profile, profil d'accès au répertoire)

SPP (Serial Port Profile, profil de port série)

Codecs correspondants :

SBC (.sbc), AAC (.m4a)

*1 La portée réelle varie en fonction de nombreux facteurs tels que la présence d'obstacles entre les appareils, les champs magnétiques autour des fours à micro-ondes, l'électricité statique, la sensibilité de la réception, les performances de l'antenne, le système d'exploitation, les applications logicielles, etc.

*2 Les profils BLUETOOTH standard indiquent la finalité de la communication BLUETOOTH entre des périphériques.

Amplificateur de puissance

Sortie : sorties haut-parleurs

Impédance des haut-parleurs : 4 Ω - 8 Ω

Puissance de sortie maximale : 55 W × 4 (sous 4 Ω)

Généralités

Alimentation requise : batterie de véhicule 12 V CC (masse négative)

Consommation nominale : 10 A

Dimensions :

environ 178 mm × 100 mm × 177 mm (l/h/p)

Dimensions de montage :

environ 182 mm × 111 mm × 159 mm (l/h/p)

Poids : environ 1,0 kg

Contenu de l'emballage :

Composants destinés à l'installation et au raccordement (1 jeu)

Accessoires/équipement optionnels :

Câble pour saisie à distance via le volant de direction : RC-SR1

Adressez-vous au concessionnaire pour tout renseignement complémentaire.

La conception et les spécifications sont sujettes à modification sans préavis.

Copyrights

Les logos et la marque verbale Bluetooth® sont des marques déposées qui appartiennent à Bluetooth SIG, Inc. et qui sont utilisées par Sony Corporation sous licence uniquement. Les autres marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs.

Windows Media est une marque ou une marque déposée de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays.

Ce produit est protégé par des droits de propriété intellectuelle de Microsoft Corporation. Toute utilisation ou diffusion de la technologie décrite sortant du cadre de l'utilisation de ce produit est interdite sans licence accordée par Microsoft ou une filiale autorisée de Microsoft.

Apple, iPhone, iPod, iPod nano, iPod touch et Siri sont des marques de Apple Inc., déposées aux Etats-Unis et dans d'autres pays/régions.

Android est une marque de Google LLC.

• Acheminez tous les fils de masse jusqu'à un point de masse commun.
• Veillez à ce qu'aucun fil ne soit coincé sous une vis ou happé par des pièces mobiles (par exemple, une glissière de siège).
• Avant d'effectuer les raccordements, coupez le contact du véhicule pour éviter les courts-circuits.
• Raccordez le câble d'alimentation ② à l'appareil et aux haut-parleurs avant de le brancher sur le connecteur d'alimentation auxiliaire.
• Pour des raisons de sécurité, veillez à isoler avec du ruban isolant les extrémités libres des fils non raccordés.
• Choisissez soigneusement l'emplacement d'installation afin que l'appareil n'entrave pas la conduite normale.
• Évitez d'installer l'appareil dans des endroits soumis à la poussière, à la saleté, à des vibrations excessives ou à des températures élevées, notamment les rayons directs du soleil ou la proximité des conduites de chauffage.
• Utilisez exclusivement le matériel de fixation fourni afin de garantir une installation sûre.

Remarque sur le câble d'alimentation (jaune)

Lorsque vous raccordez cet appareil conjointement avec d'autres équipements stéréo, l'intensité nominale du circuit du véhicule auquel l'appareil est raccordé doit être supérieure à la somme des intensités nominales des fusibles de chaque composant.

Remarque sur l'installation dans des véhicules équipés d'un système Start-Stop

L'appareil peut redémarrer lorsque le moteur est démarré à partir du système Start-Stop. Si tel est le cas, désactivez le système Start-Stop de votre véhicule.

Réglage de l'angle de fixation

Réglez l'angle de fixation afin qu'il soit inférieur à 30°.

Liste des pièces pour installation

① Vis de montage (5 × max. 8 mm) (4)

③ Microphone (1)

② Câble d'alimentation (1)

④ Adhésif double face (1)

⑤ Encadrement de montage (1)

⑥ Clés de déblocage (2)

⑦ Garniture (1)

• Cette liste des pièces ne comprend pas tout le contenu de l'emballage.
• L'encadrement de montage ⑤ est fixé à l'appareil avant son expédition. Avant de monter l'appareil, utilisez les clés de déblocage ⑥ pour retirer l'encadrement de montage ⑤ de l'appareil. Pour plus de détails, reportez-vous à la section « Retrait de l'encadrement de montage » (page 13).
• Conservez les clés de déblocage ⑥, car vous en aurez besoin à l'avenir si vous décidez de retirer l'appareil de votre véhicule.

Raccordement

*1 Non fourni
*2 Impédance des haut-parleurs : 4 Ω à 8 Ω × 4
*3 Cordon à broches RCA (non fourni)
*4 Selon le type de véhicule, utilisez un adaptateur pour la télécommande filaire (non fournie). Pour plus de détails sur l'utilisation de la télécommande, reportez-vous à la section « Utilisation de la télécommande filaire » (page 13).
*5 Qu'il soit utilisé ou non, acheminez le cordon de l'entrée micro de façon à ce qu'il n'interfère pas avec la conduite. Fixez le cordon avec un attache-câble ou autre s'il est installé près de vos pieds. Pour plus de détails sur l'installation du micro, reportez-vous à la section « Installation du micro » (page 13).
*6 Selon le type de véhicule, utilisez un adaptateur (non fourni) si vous ne parvenez pas à brancher le connecteur d'antenne.

Raccordements

Si vous disposez d'une antenne électrique dépourvue de relais, vous risquez de l'endommager si vous raccordez cet appareil à l'aide du câble d'alimentation fourni ②.

① Vers le connecteur des haut-parleurs du véhicule

1	Haut-parleurarrière (droit)	⊕	Violet
2		⊖	Rayé violet/noir
3	Haut-parleuravant (droit)	⊕	Gris
4		⊖	Rayé gris/noir
5	Haut-parleuravant (gauche)	⊕	Blanc
6 ⊖	Rayé blanc/noir
7 Haut-parleurarrière(gauche)		⊕	Vert
8 ⊖	Rayé vert/noir(gauche)

② Vers le connecteur d'alimentation du véhicule

12	alimentation permanente	Jaune
13	antenne électrique/ amplificateur de puissance (REM OUT)	Rayé bleu/blanc
14	alimentation de l’éclairage commutée	Rayé orange/ blanc
15	alimentation commutée Rouge
16	masse Noir

Connexion aisée d'un caisson de graves

Vous pouvez utiliser un caisson de graves sans amplificateur de puissance pour autant qu'il soit raccordé à un fil de haut-parleur arrière.

Remarques

- La préparation des fils de haut-parleurs arrière est requise.

- Utilisez un caisson de graves dont l'impédance est comprise entre 4 Ω et 8 Ω et dont la puissance admissible est appropriée pour éviter qu'il soit endommagé.

Raccordement de protection de la mémoire

Lorsque le câble d'alimentation jaune est raccordé, le circuit mémoire est toujours alimenté, même lorsque le contact est coupé.

Raccordement des haut-parleurs

• Avant de raccorder les haut-parleurs, mettez l'appareil hors tension.
• Utilisez des haut-parleurs dont l'impédance est comprise entre 4 Ω et 8 Ω et dont la puissance admissible est appropriée pour éviter qu'ils soient endommagés.

Schéma de raccordement électrique

Vérifiez le connecteur d'alimentation auxiliaire de votre véhicule et faites correspondre correctement les raccordements en fonction du véhicule.

Connecteur d'alimentation auxiliaire

Raccordement ordinaire

12	alimentation permanente	Jaune
15	alimentation commutée Rouge

Quand les positions des câbles rouge et jaune sont inversées

12 alimentation commutée Jaune
15	alimentation permanente	Rouge

Quand le véhicule est dépourvu de position ACC

Après avoir fait correspondre correctement les raccordements et les câbles d'alimentation commutée, raccordez l'appareil à l'alimentation du véhicule. Si vous avez des questions et si vous rencontrez des problèmes pour le raccordement de cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre concessionnaire automobile.

Installation du micro

Pour capter votre voix lors d'un appel en mains libres, vous devez installer le micro ③.

• Il est extrêmement dangereux d'avoir le cordon enroulé autour de la colonne de direction ou du levier de vitesses. Empêchez le cordon et d'autres composants d'interférer avec votre conduite.
• Si des airbags ou d'autres équipements antichocs se trouvent dans votre véhicule, contactez le magasin où vous avez acheté l'appareil ou le concessionnaire avant installation.

Remarque

Avant de placer l'adhésif double face ④, nettoyez la surface du tableau de bord avec un chiffon sec.

Utilisation de la télécommande filaire

1 Pour activer la télécommande filaire, réglez [STR CONTROL] sous [STEERING] sur [PRESET].

Installation

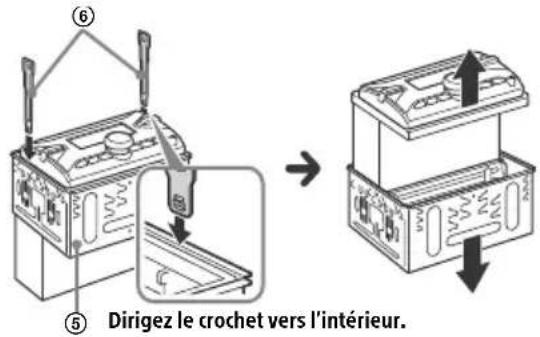

Retrait de l'encadrement de montage

Avant d'installer l'appareil, retirez l'encadrement de montage ⑤ fixé à l'appareil.

1 Insérez les deux clés de déblocage ⑥ jusqu'à ce qu'elles émettent un déclic, poussez l'encadrement de montage vers le bas ⑤, puis dégagez l'appareil en le tirant vers le haut.

Montage de l'appareil dans le tableau de bord

Pour les véhicules japonais, reportez-vous à la section « Montage de l'appareil dans un véhicule japonais » (page 14).

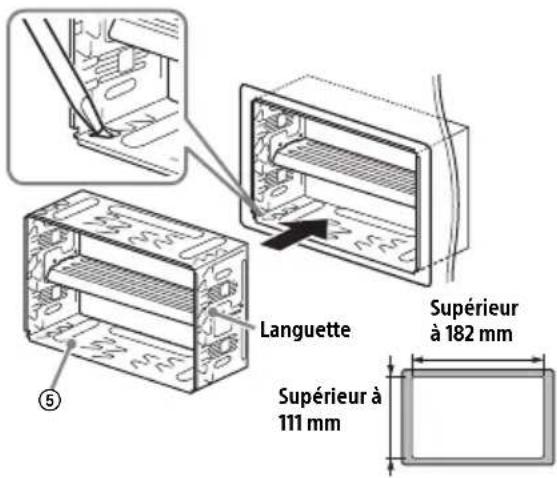

Montage de l'appareil avec l'encadrement de montage fourni

Avant de procéder à l'installation, assurez-vous que les languettes des deux côtés de l'encadrement de montage ⑤ sont inclinées de 3,5 mm vers l'intérieur.

1 Positionnez l'encadrement de montage ⑤ à l'intérieur du tableau de bord, puis pliez les griffes vers l'extérieur pour un ajustement serré.

2 Installez l'appareil dans l'encadrement de montage ⑤.

Si les languettes sont droites ou si elles sont inclinées vers l'extérieur, l'appareil ne peut pas être installé correctement et il risque d'être expulsé.

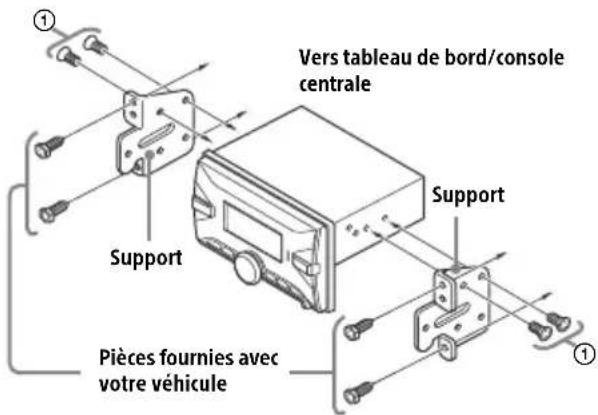

Montage de l'appareil dans un véhicule japonais

Vous risquez de ne pas pouvoir installer cet appareil dans certains véhicules japonais. Dans ce cas, consultez votre revendeur Sony.

Pour installer cet appareil sur les supports préinstallés dans votre véhicule, installez les vis de montage ① dans les trous de vis appropriés à votre véhicule :

T pour TOYOTA et N pour NISSAN.

Remarque

Pour éviter tout dysfonctionnement, installez l'appareil uniquement avec les vis de montage ①.

Réinitialisation de l'appareil

Pour plus d'informations, reportez-vous à la section « Réinitialisation de l'appareil » (page 5).

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont l'intensité nominale correspond à la valeur indiquée sur le fusible usagé. Si le fusible saute, vérifiez le branchement de l'alimentation et remplacez-le. Si le nouveau fusible saute également, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre revendeur Sony le plus proche.

Warnung

EU Importeur: Sony Europe B.V.

EU importeur: Sony Europe B.V.

Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

http://www.compliance.sony.de/

Deutsch

Si vous avez des questions ou si vous souhaitez consulter les toutes dernières informations techniques sur ce produit, rendez-vous sur le site Web suivant :

Merci d'enregister votre produit en ligne sur : Registre su producto online en: Registrera din produkt online nu på:

https://www.sony.eu/mysony

Help Guide (online manual)

Guide d'aide (manuel en ligne)

Pour plus d'informations, veuillez visiter le site Web suivant et référez-vous au nom de votre unité comme indiqué ci-dessous.
