Produkttyp	Bilradio
Märke	Sony
Modell	DSX-B700
Mått (L × H × D)	Cirka 178 mm × 100 mm × 177 mm
Vikt	Cirka 1,0 kg
Strömförsörjning	Fordonsbatteri 12 V DC (negativ jord)
Märkström	10 A
Maximal uteffekt	55 W × 4 (vid 4 Ω)
Högtalarimpedans	4 Ω - 8 Ω
FM-tuner	FM1/FM2: 87,5 - 108,0 MHz, FM3: 65 - 74 MHz
USB-port	1 A, kompatibel med MP3/WMA/AAC/FLAC
Bluetooth	Version 3.0, profiler HFP/AVRCP/PBAP/SPP, codecs SBC/AAC
Bluetooth-räckvidd	Cirka 10 m (fri sikt)
AUX-ingång	Ja (3,5 mm-uttag)
Mikrofon	Extern mikrofon medföljer
EXTRA BASS-funktion	Basförstärkning (3 nivåer)
RDS / PTY	RDS med PTY-val
Firmware-uppdatering	Via USB-minne
Batterisäkerhet	AUTO OFF-funktion för att förhindra urladdning
Förpackningens innehåll	Enhet, strömkabel, mikrofon, skruvar, ram, frigöringsnycklar, dekorlist, klistermärke
Tillbehör (valfritt)	Trådbunden fjärrkontroll RC-SR1
Tillverkning	Thailand

Vanliga frågor - DSXB700 SONY

Hur parkopplar jag min telefon med bilradion via Bluetooth?

Tryck på MENU, vrid ratten för att välja BLUETOOTH sedan PAIRING och välj DEVICE 1 eller DEVICE 2. På din telefon, sök efter enheten och välj modellnamnet. Om en kod efterfrågas, ange 0000.

Hur återställer jag enheten?

Tryck samtidigt på DSPL och CALL i mer än 2 sekunder. Enheten återställs, klockan nollställs och viss lagrad information raderas.

Hur stänger jag av demonstrationsläget (DEMO)?

Gå till MENU > GENERAL > DEMO > välj DEMO-OFF. Tryck två gånger på MODE för att återgå till normal visning.

Hur ställer jag in klockan?

Efter återställning nollställs klockan. Du kan ställa in tiden via menyn GENERAL: välj CLOCK och ställ sedan in timmar och minuter med ratten.

Hur uppdaterar jag firmware?

Ladda ner uppdateringen från Sony:s supportwebbplats och kopiera den till ett USB-minne. Sätt i USB-minnet i USB-porten och följ sedan instruktionerna på skärmen. Stäng inte av tändningen under uppdateringen.

Vilka ljudformat stöds via USB?

Enheten läser filer i MP3, WMA, AAC och FLAC. Filsystemet måste vara FAT16 eller FAT32.

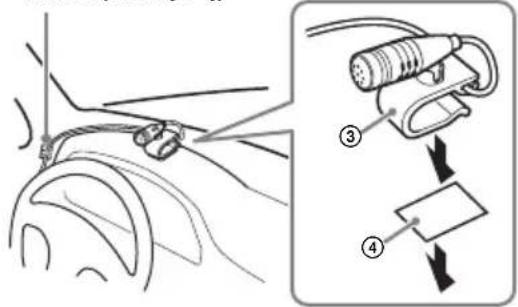

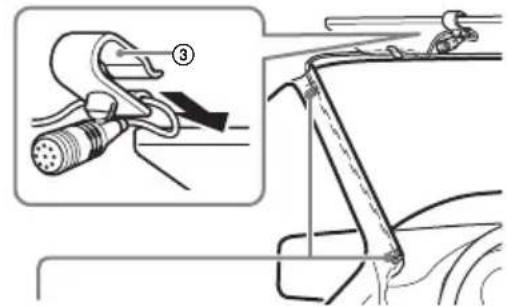

Hur installerar jag mikrofonen för handsfree-samtal?

Fäst den medföljande mikrofonen på valfri plats (t.ex. instrumentbrädan) med dubbelhäftande tejp. Dra kabeln så att den inte stör körningen.

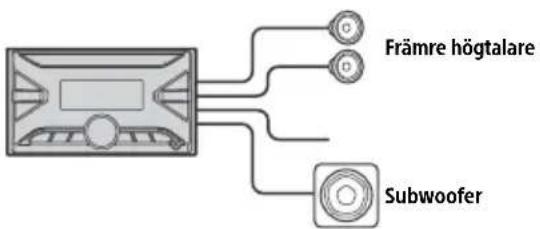

Kan jag ansluta en baslåda utan förstärkare?

Ja, du kan ansluta en passiv baslåda till bakre högtalarkablar. Se till att baslådans impedans ligger mellan 4 Ω och 8 Ω och att dess effekt är lämplig.

Hur använder jag den valfria trådbundna fjärrkontrollen?

Anslut fjärrkontrollen RC-SR1 (medföljer ej) till avsedd ingång. I menyn STEERING, ställ in STR CONTROL på PRESET för att aktivera den.

Vad gör jag om enheten inte slås på eller om säkringen går?

Kontrollera först säkringen (10 A). Om säkringen är trasig, byt ut den mot en identisk säkring. Om problemet kvarstår, kontakta din Sony-återförsäljare.

BRUKSANVISNING DSXB700 SONY

Se sidan 6 för att avbryta demonstrationsvisningen (DEMO).

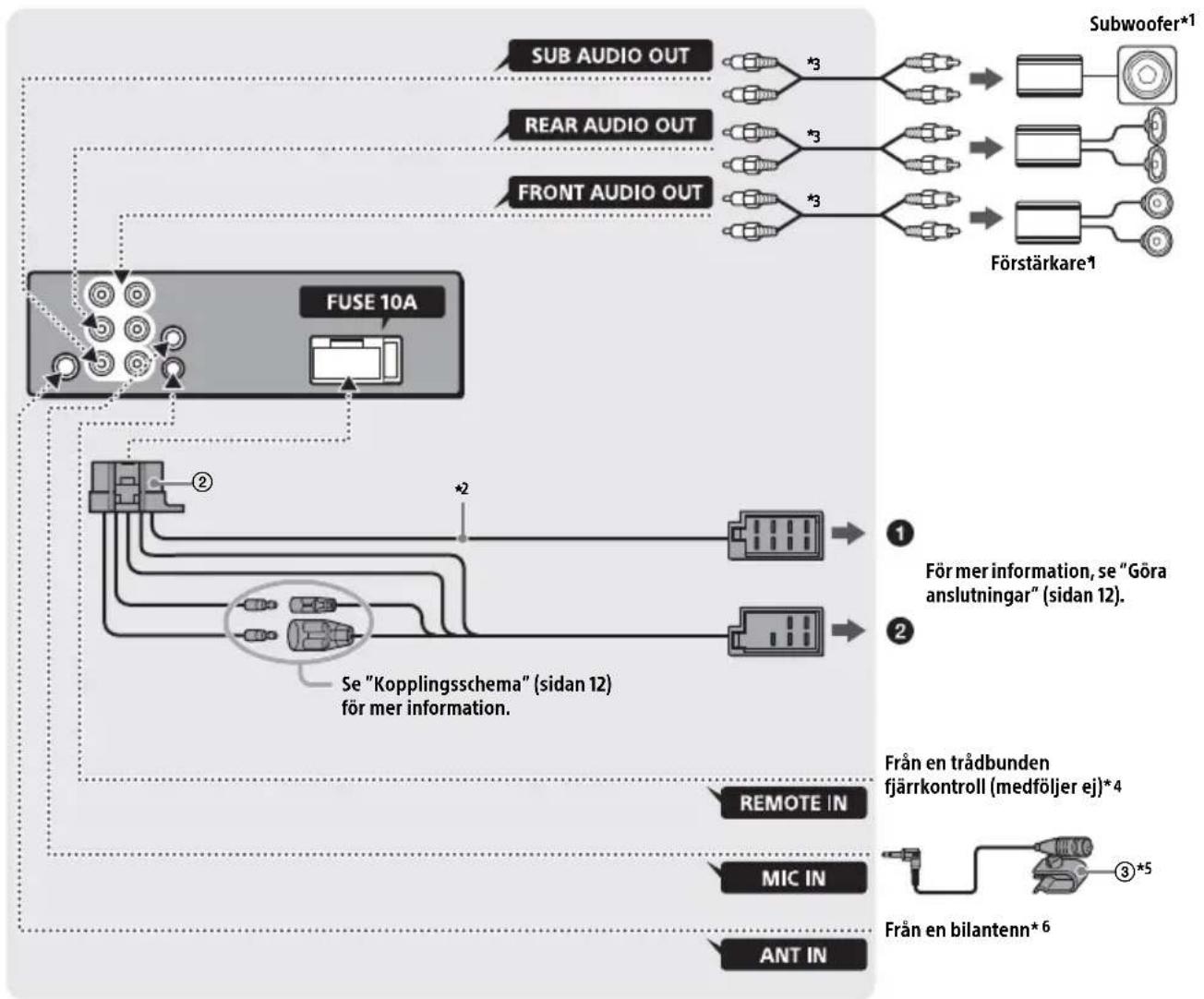

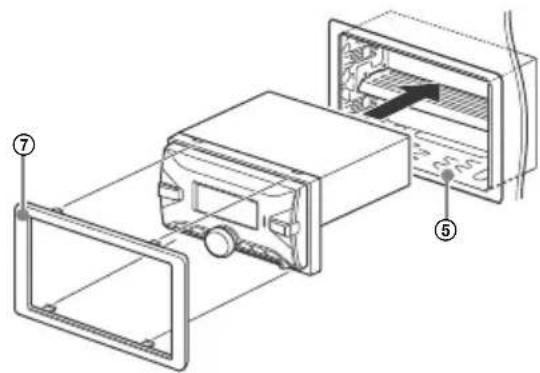

Se sidan 10 för anslutning/installation.

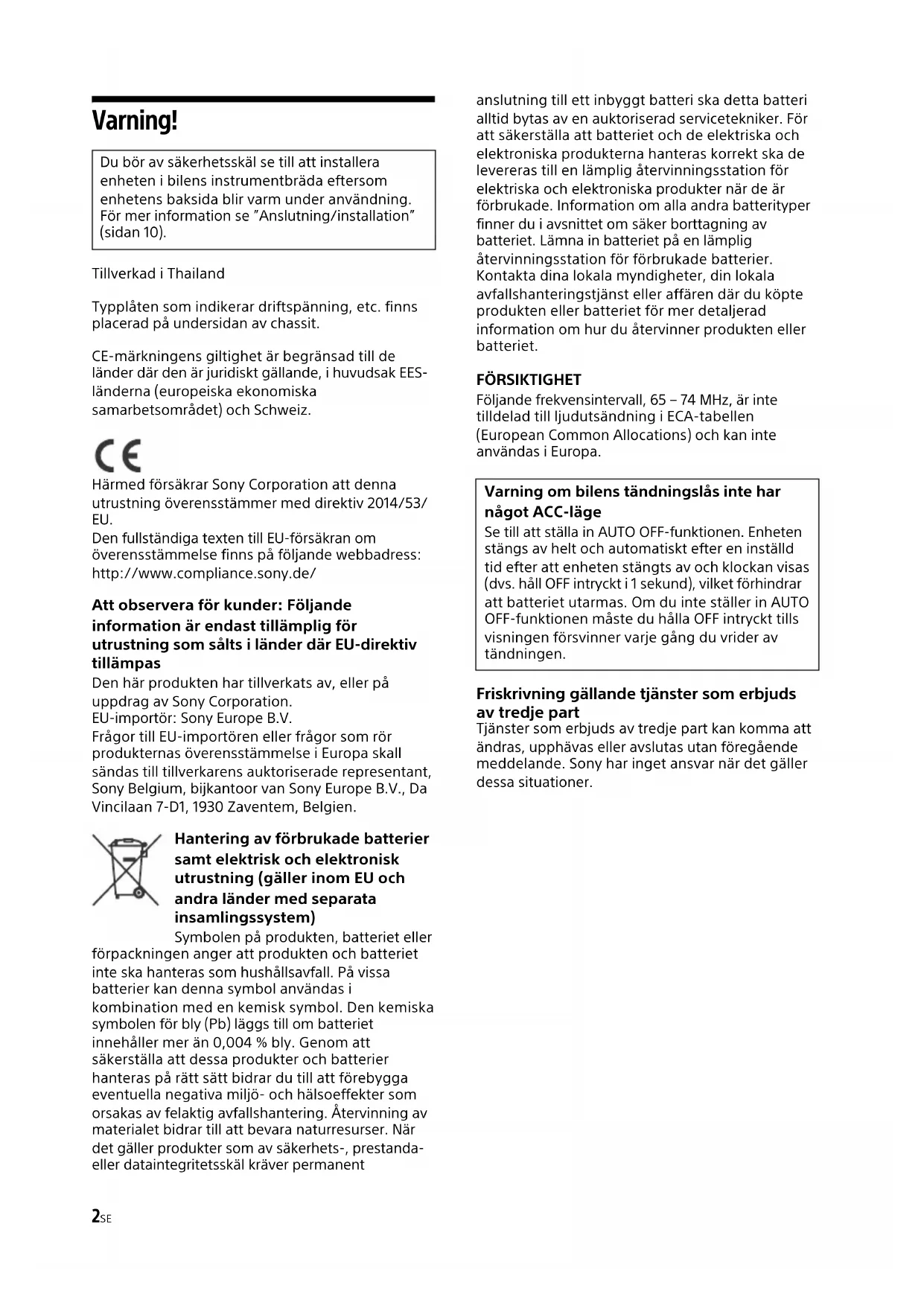

Warning

Du bör av säkerhetsskäl se till att installera enheten i bilens instrumentbräda eftersom enhetens baksida blir varm under användning. För mer information se "Anslutning/installation" (sidan 10).

Tillverkad i Thailand

Typplåten som indikerar driftspänning, etc. finns placerad på undersidan av chassit.

CE-märkningens giltighet är begränsad till de länder där den är juridiskt gällande, i huvudsak EESländerna (europeiska ekonomiska samarbetsområdet) och Schweiz.

CE

Härmed försäkrar Sony Corporation att denna utrustning överensstämmer med direktiv 2014/53/EU.

Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: http://www.compliance.sony.de/

Att observera för kunder: Följande information är endast tillämplig för utrustning som sålts i länder där EU-direktiv tillämpas

Den här produkten har tillverkats av, eller på uppdrag av Sony Corporation. EU-importör: Sony Europe B.V.

Frågor till EU-importören eller frågor som rör produkternas överensstämmelse i Europa skall sändas till tillverkarens auktoriserade representant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien.

Hantering av förbrukade batterier samt elektrisk och elektronisk utrustning (gäller inom EU och andra länder med separata insamlingssystem)

Symbolen på produkten, batteriet eller förpackningen anger att produkten och batteriet inte ska hanteras som hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för bly (Pb) läggs till om batteriet innehåller mer än 0,004 % bly. Genom att säkerställa att dessa produkter och batterier hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som orsakas av felaktig avfallshantering. Återvinning av materialet bidrar till att bevara naturresurser. När det gäller produkter som av säkerhets-, prestanda- eller dataintegritetsskäl kräver permanent

anslutning till ett inbyggt batteri ska detta batteri alltid bytas av en auktoriserad servicetekniker. För att säkerställa att batteriet och de elektriska och elektroniska produkterna hanteras korrekt ska de levereras till en lämplig återvinningsstation för elektriska och elektroniska produkter när de är förbrukade. Information om alla andra batterityper finner du i avsnittet om säker borttagning av batteriet. Lämna in batteriet på en lämplig återvinningsstation för förbrukade batterier. Kontakta dina lokala myndigheter, din lokala avfallshanteringstjänst eller affären där du köpte produkten eller batteriet för mer detaljerad information om hur du återvinner produkten eller batteriet.

FÖRSIKTIGHET

Följande frekvensintervall, 65 – 74 MHz, är inte tilldelad till ljudutsändning i ECA-tabellen (European Common Allocations) och kan inte användas i Europa.

Varning om bilens tändningslås inte har något ACC-läge

Se till att ställa in AUTO OFF-funktionen. Enheten stängs av helt och automatiskt efter en inställd tid efter att enheten stängts av och klockan visas (dvs. håll OFF intryckt i 1 sekund), vilket förhindrar att batteriet utarmas. Om du inte ställer in AUTO OFF-funktionen måste du hålla OFF intryckt tills visningen försvinner varje gång du vrider av tändningen.

Friskrivning gällande tjänster som erbjuds av tredje part

Tjänster som erbjuds av tredje part kan komma att ändras, upphävas eller avslutas utan föregående meddelande. Sony har inget ansvar när det gäller dessa situationer.

Viktigt meddelande!

Försiktighet

SONY SKALL UNDER INGA OMSTÄNDIGHETER HÄLLAS ANSVARIGT FÖR EVENTUELLA OAVSIKTLIGA, INDIREKTA ELLER PÄFÖLJANDE SKADOR ELLER ANDRA SKADOR INKLUSIVE, MEN UTAN BEGRÄNSNING FÖR, UTEBLIVEN VINST, FÖRLORADE INTÄKTER, DATAFÖRLUST, MINSKAD ANVÄNDNING AV PRODUKTEN ELLER EVENTUELL TILLHÖRANDE UTRUSTNING, DRIFTAVBROTT OCH KÖPARENS TID SOM RELATERAR TILL ELLER UPPSTÄR PÅ GRUND AV ANVÄNDNINGEN AV DENNA PRODUKT, DESS MASKINVARA OCH/ELLER PROGRAMVARA.

Kära kund! Denna produkt innehåller en radiosändare.

Enligt UNECE-bestämmelserna nr. 10 kan en fordonstillverkare ålägga vissa villkor för installation av radiosändare i fordon.

Kontrollera fordonets bruksanvisning eller kontakta fordonstillverkaren eller återförsäljaren innan du installerar denna produkt i fordonet.

Nödsamtal

Denna BLUETOOTH-handsfree för bil och den elektroniska enheten som är ansluten till handsfree drivs via radiosignaler, mobila och fasta nätverk samt användarprogrammerad funktion, vilket inte kan garantera anslutning under alla förhållanden. Du bör därför inte enbart förlita dig på en elektronisk enhet för nödvändig kommunikation (t.ex. vid medicinska nödsituationer).

Om BLUETOOTH-kommunikation

• Mikrovågor som sänds från en BLUETOOTH-enhet kan påverka funktionen hos elektronisk medicinsk utrustning. Stäng av denna enhet och andra BLUETOOTH-enheter på följande platser, eftersom det finns risk för att de orsakar olyckor.
• Där lättantändlig gas förekommer: sjukhus, tåg, flygplan och bensinstationer
• I närheten av automatiska dörrar och brandlarm
• Denna enhet klarar de säkerhetskrav som ingår i BLUETOOTH-standarden för att skapa en säker anslutning när trådlös BLUETOOTH-teknik används, men tänk på att inställningarna kan vara gjorda så att säkerheten inte räcker. Var försiktig vid kommunikation med trådlös BLUETOOTH-teknik.
• Vi kan inte hållas ansvariga för eventuellt informationsläckage som uppstått under BLUETOOTH-kommunikation.

Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta närmaste Sony-återförsäljare.

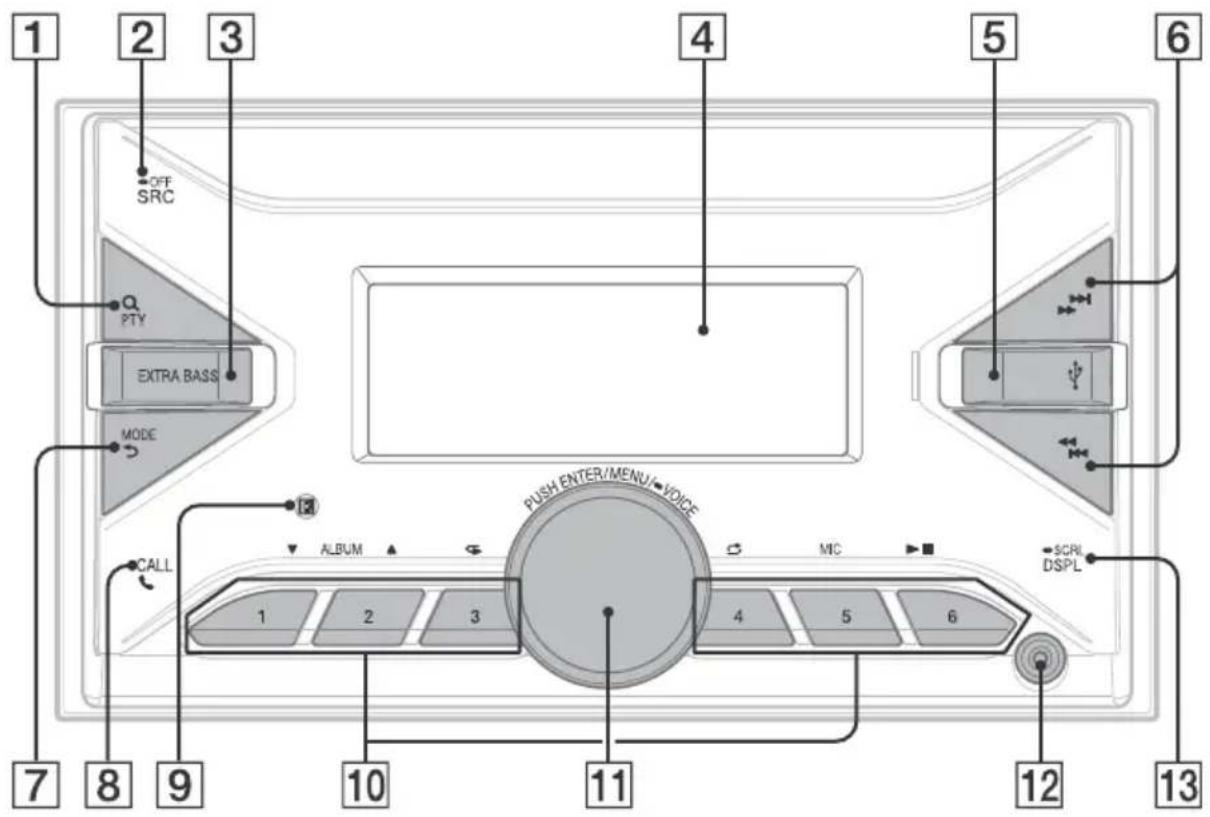

Huvudenhet

1 Q(sök)

Under uppspelning:

Aktiverar sökläget.

(Ej tillgängligt när en USB-enhet i Android™ - läge eller en iPod ansluts.)

PTY (programtyp)

Under FM-mottagning:

Väljer PTY i RDS.

2 SRC (källa)

Slår på strömmen.

Ändrar källan.

OFF

Håll intryckt i 1 sekund för att stänga av källan och visa klockan.

Håll intryckt i minst 2 sekunder för att stänga av strömmen och teckenfönstret.

3 EXTRA BASS

Förstärker basljudet synkroniserat med volyminställningen.

Tryck för att ändra EXTRA BASS-inställningen: [1], [2], [OFF].

4 Teckenfönster

5 USB-port

6

S E E K - / + )

Under radiomottagning:

Ställer automatiskt in radiostationer.

Håll intryckt för manuell inställning.

I◄◄/►►I (föregående/nästa)

◄◄/►► (snabbspolning bakåt/

snabbspolning framåt)

7

MODE

(tillbaka)

Återgår till föregående visning.

8

CALL

Aktiverar samtalsmenyn. Tar emot/avslutar ett samtal.

Håll intryckt i minst 2 sekunder för att växla BLUETOOTH-signalen.

9

Mottagare för fjärrkontrollen

10

Sifferknappar (1 till 6)

Tar emot förinställda radiostationer.

Håll intryckt för förinställning av stationer.

ALBUM ▼/▲

Hoppar över ett album för ljudenheten.

Håll intryckt för att hoppa över flera album i följd.

(Ej tillgängligt när en USB-enhet i Android-läge eller en iPod ansluts.)

(repetera)

(Ej tillgängligt när en USB-enhet i Android-läge ansluts.)

(blanda)

(Ej tillgängligt när en USB-enhet i Android-läge ansluts.)

MIC

▶II (uppspelning/paus)

11 Kontrollratt

Justerar volymen.

PUSH ENTER

Bekräftar det valda alternativet.

Tryck på SRC, vrid och tryck sedan för att ändra källa (tidsbegränsning på 2 sekunder).

MENU

Inställningsmenyn öppnas.

VOICE

Håll intryckt i minst 2 sekunder för att aktivera röstuppringning, röstigenkänning (endast Android-smarttelefoner) eller Siri-funktionen (endast iPhone).

12 AUX-ingång

13 DSPL (teckenfönster)

Ändrar visningsalternativen.

- SCRL (bläddra)

Håll intryckt för att bläddra bland visningsalternativ.

Grundläggande funktioner

Äterställa enheten

Enheten måste återställas innan den används för första gången, efter att bilbatteriet bytts ut eller anslutningarna justerats.

1 Håll DSPL och CALL intryckta i minst 2 sekunder.

Obs!

Genom att återställa enheten försvinner inställningen av klockan och visst innehåll som sparats.

Ställa in område/region

När enheten har återställts visas inställningsskärmen för område/region.

1 Tryck på ENTER när [AREA] visas.

Området/regionen som är inställd visas.

2 Vrid kontrollratten för att välja [EUROPE] eller [RUSSIA], tryck sedan på den.

3 Vrid kontrollratten för att välja [YES] eller [NO], tryck sedan på den.

Om inställningen för område/region ändras återställs enheten och därefter visas klockan.

Denna inställning kan konfigureras i den allmänna inställningsmenyn.

Koppla samman med en BLUETOOTH-enhet

När en BLUETOOTH-enhet ansluts för första gången krävs en ömsesidig registrering (som kallas "ihopparning"). Genom ihopparningen kan denna enhet och andra enheter känna igen varandra. Denna enhet kan ansluta två BLUETOOTH-enheter (två mobiltelefoner eller en mobiltelefon och en ljudenhet).

1 Tryck på MENU, vrid och tryck sedan på kontrollratten för att välja [BLUETOOTH] → [PAIRING] → [DEVICE 1]/[DEVICE 2]*.
blinkar när enheten befinner sig i standbyläge för ihopparning.
* [DEVICE 1] eller [DEVICE 2] ändras till namnet på ihopparad enhet när ihopparningen är genomförd.
2 Utför ihopparning på BLUETOOTH-enheten för att identifiera denna enhet.
3 Välj namnet på din modell som visas i BLUETOOTH-enhetens teckenfönster*. När ihopparningen är gjord lyser med ett fast sken.
* Om du måste ange en kodnyckel på BLUETOOTH-enheten anger du [0000].

Avbryta demonstrationsläget

Du kan avbryta demonstrationsvisningen som visas när källan är av och klockan visas.

1 Tryck på MENU, vrid kontrollratten för att välja [GENERAL], tryck sedan på den.
2 Vrid kontrollratten för att välja [DEMO], tryck sedan på den.
3 Vrid kontrollratten för att välja [DEMO-OFF], tryck sedan på den. Inställningen är nu genomförd.

4 Tryck två gånger på (tillbaka). Teckenfönstret återgår till normalt mottagnings-/uppsplningsläge.

Uppdatera den fasta programvaran

Se supportsidan på det bakre omslaget och följ sedan anvisningarna online för att uppdatera den fasta programvaran.

Obs!

• Det krävs en USB-enhet (medföljer ej) för att uppdatera den fasta programvaran. Lagra uppdateringen på USB-enheten och anslut enheten till USB-porten. Utför sedan uppdateringsförfarandet.
• Det tar några minuter att uppdatera den fasta programvaran. Vrid inte tändningen till OFF-läget och ta inte bort USB-enheten när uppdateringen genomförs.

Övrig information

• Låt enheten först svalna om din bil står parkerad i direkt solljus.
• Lämna inte ljudenheter inuti bilen eftersom det kan orsaka funktionsstörningar på grund av höga temperaturer i direkt solljus.
  • Antennen matas ut automatiskt.

Behålla en hög ljudkvalitet

Undvik att skvätta vätska på enheten.

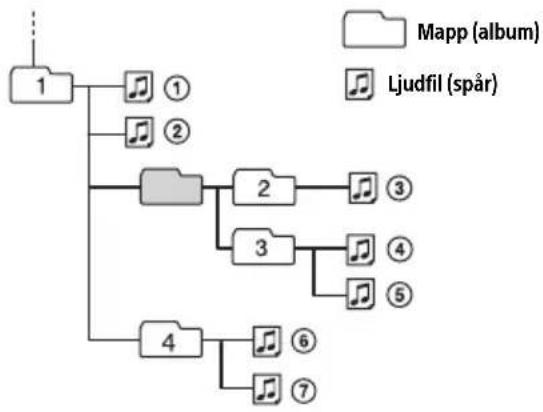

Uppspelningsordning för ljudfiler

Om iPod

- Du kan ansluta till följande iPod-modeller. Uppdatera dina iPod-enheter med den senaste programvaran innan användning.

Kompatibla iPhone/iPod-modeller

Kompatibel modell B	leuetooth® USB
iPhone XR √	√
iPhone Xs max √	√
iPhone Xs √	√
iPhone X √	√
iPhone 8 √	√
iPhone 8 Plus √	√
iPhone 7 √	√
iPhone 7 Plus √	√
iPhone SE √	√
iPhone 6s √	√
iPhone 6s Plus √	√
iPhone 6 √	√
iPhone 6 Plus √	√
iPhone 5s √	√
iPhone 5c √	√
iPhone 5 √	√
iPhone 4s √	√
iPod touch(6:e generationen)	√	√
iPod touch(5:e generationen)	√	√
iPod nano(7:e generationen)		√

- Användning av "Made for Apple"-märket betyder att ett tillbehör har utformats för anslutning specifikt till Apple-produkter som identifieras på märket och har certifierats av utvecklaren att uppfylla Apples standarder vad gäller prestanda. Apple är inte ansvarig för enhetens funktion eller överensstämmelse med säkerhets- och myndighetsstandard.

Om detta tillbehör används med en Appleprodukt kan det påverka den trådlösa prestandan.

Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta närmaste Sony-återförsäljare.

Tekniska data

Mottagardel

FM

Inställningsfrekvens:

När [AREA] är inställt på [EUROPE]:

När [AREA] är inställt på [RUSSIA]:

FM1/FM2: 87,5 MHz – 108,0 MHz (vid steg om 50 kHz)

FM3: 65 MHz – 74 MHz (vid steg om 30 kHz)

Användningskänslighet: 7 dBf

Signal-till-brus-förhållande: 73 dB

Separation: 50 dB vid 1 kHz

AM/LW

Inställningsfrekvens:

Gränssnitt: USB (full hastighet)

Maximal ström: 1 A

Maximalt antal identifierbara mappar och filer:

Mappar (album): 256

Filer (spår) per mapp: 256

Kompatibelt AOA-protokoll (Android Open

Accessory): 2.0

Motsvarande kodec:

MP3 (.mp3)

Bithastighet: 8 kbps – 320 kbps (stöd för VBR (variabel bithastighet))

Samplingsfrekvens: 16 kHz – 48 kHz

WMA (.wma)

Bithastighet: 32 kbps – 192 kbps (stöd för VBR (variabel bithastighet))

Samplingsfrekvens: 32 kHz, 44,1 kHz, 48 kHz

AAC (.m4a, .mp4)

Bithastighet: 16 kbps – 320 kbps (stereo)

Samplingsfrekvens: 8 kHz – 48 kHz

FLAC (.flac)

Bitdjup: 16-bitars, 24-bitars

Samplingsfrekvens: 44,1 kHz, 48 kHz

Filsystem som stöds: FAT16, FAT32

Trådlös kommunikation

Maximal kommunikationsräckvidd*1:

Sträcka med fri sikt ca. 10 m

Frekvensband:

2,4 GHz-bandet (2,4000 GHz - 2,4835 GHz)

Modulationsmetod: FHSS

Kompatibla BLUETOOTH-profiler ^2 :

*1 Den faktiska räckvidden varierar beroende på faktorer som hinder mellan enheter, magnetfält runt mikrovågsugnar, statisk elektricitet, mottagningskänslighet, antennens prestanda, operativsystem, programvara m.m.

*2 BLUETOOTH-standardprofiler visar användningsområdet för BLUETOOTH-kommunikation mellan enheter.

Förstärkardel

Utgång: högtalarutgångar

Högtalarimpedans: 4 Ω - 8 Ω

Maximal uteffekt: 55 W × 4 (vid 4 Ω)

Allmänt

Strömkrav: bilbatteri på 12 V DC (negativ jordning)

Märkströmförbrukning: 10 A

Mått:

Ca. 178 mm × 100 mm × 177 mm (b/h/d)

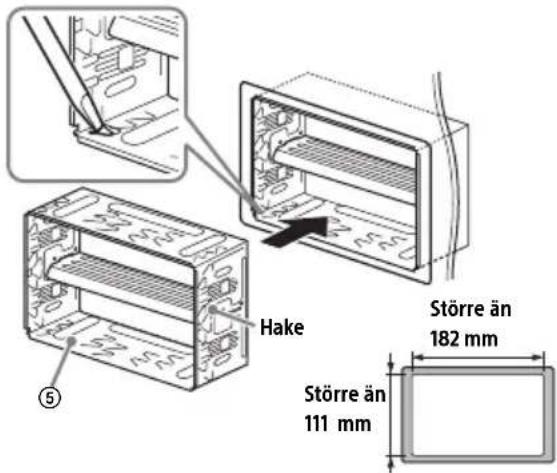

Monteringsmått:

Ca. 182 mm × 111 mm × 159 mm (b/h/d)

Vikt: Ca. 1,0 kg

Förpackningens innehåll:

Huvudenhet (1)

Delar för installation och anslutningar (1 uppsättning)

Alternativa tillbehör/utrustning:

Kabel för fjärringång till ratt: RC-SR1

Be din återförsäljare om mer information.

Rätt till ändring av design och specifikationer förbehålles.

Upphovsrätt

Märket Bluetooth® och dess logotyper är registrerade varumärken som tillhör Bluetooth SIG, Inc. och användning av sådana märken sker på licens från Sony Corporation. Andra varumärken och varunamn tillhör respektive ägare.

Windows Media är antingen ett registrerat varumärke eller ett varumärke som tillhör Microsoft Corporation i USA och/eller andra länder.

Denna produkt är skyddad av viss immateriell egendomsrätt som tillhör Microsoft Corporation. Användning eller distribution av sådan teknik utanför produkten är inte tillåten utan licens från Microsoft eller ett auktoriserat Microsoft-dotterbolag.

Apple, iPhone, iPod, iPod nano, iPod touch och Siri är varumärken som tillhör Apple Inc., registrerat i USA och i andra länder.

Android är ett varumärke som tillhör Google LLC.

Anslutning/installation

Försiktighet

• Dra alla jordade kablar till en gemensam jordningspunkt.
• Låt inte kablarna fastna under en skruv eller i rörliga delar (t.ex. sätesrälsen).
• För att undvika kortslutning måste du vrida av bilens tändning innan anslutningar görs.
• Anslut nätkablarna ② till enheten och högtalarna innan de ansluts till nätkontakten.
• Av säkerhetsskäl bör du isolera eventuella lösa kablar som inte ansluts med eltejp.
• Välj monteringsplatsen med omsorg så att inte enheten stör din normala körning.
• Undvik att installera enheten på platser där det finns mycket damm, smuts, kraftiga vibrationer eller höga temperaturer, t.ex. i direkt solljus eller i närheten av varmluftsutsläpp.
• Använd bara de medföljande fästena för en trygg och säker installation.

Notering gällande nätkabeln (gul)

När denna enhet ansluts tillsammans med andra stereokomponenter måste amperetalet för bilkretsen, som enheten är ansluten till, vara högre än summan för varje komponents säkringsstyrka.

Anmärkning om installation i bilar med startstoppsystem

Enheten kan startas om när motorn startas via startstoppsystemet. Stäng i sådana fall av bilens startstoppsystem.

Justera monteringsvinkeln till mindre än 30°.

Lista över delar för installation

① Monteringsskruvar (5 × max. 8 mm) (4)

② Nätkabel (1)

③ Mikrofon (1)

④ Dubbelsidig tejp (1)

• Denna lista över delar innehåller inte allt i förpackningen.
• Monteringshylsan ⑤ är monterad på enheten vid leverans. Använd frigöringsnycklarna ⑥ för att ta bort monteringshylsan ⑤ från enheten, innan enheten installeras. Mer information finns under "Ta bort monteringshylsan" (sidan 13).
• Behåll frigöringsnycklarna ⑥ för framtida användning eftersom de kommer att behövas om du monterar bort enheten från bilen.

Anslutning

*1 Medföljer ej
*2 Högtalarimpedans: 4 Ω till 8 Ω × 4
*3 RCA-stiftkabel (medföljer ej)
*4 Använd en adapter för en trådbunden fjärrkontroll (medföljer ej) beroende på vilken typ av bil du har. Mer information om att använda trådbunden fjärrkontroll finns under "Använda den trådbundna fjärrkontrollen" (sidan 13).
*5 Dra mikrofonkabeln så att den inte hindrar din körning, oavsett om den används eller inte. Fäst kabeln med t.ex. en klämma om den dras på golvet där du har fötterna. Mer information om att installera mikrofonen finns under "Installera mikrofonen" (sidan 13).
*6 Använd en adapter (medföljer ej) om antennanslutningen inte passar, beroende på vilken typ av bil du har.

Göra anslutningar

Om du har en antenn utan reläbox kan det hända att antennen skadas om du ansluter enheten via medföljande nätkablar ②.

① Till bilens högtalaranslutning

1	Bakre högtalare(höger)	⊕	Lila
2		⊖	Lila-/svartrandig
3	Främre högtalare(höger)/svartrandig	⊕	Grå
4
5	Främre högtalare(vänster)/vitartrandig	⊕	Vit
6
7	Bakre högtalare(vänster)/svartrandig	⊕	Grön
8

② Till bilens nätkontakt

12	kontinuerlig strömförsörjning	Gul
13	antenn/ förstärkarkontroll (REM OUT)	Blå-/vitrandig
14	växlad strömförsörjning belysning	Orange-/vitrandig
15	växlad strömförsörjning Rød
16	jordning Svart

Enkel anslutning av subwoofer

Du kan använda en subwoofer utan förstärkare när den är ansluten till en bakre högtalarkabel.

Obs!

• Du måste förbereda bakre högtalarkablar.
• Använd en subwoofer med en impedans på 4 Ω till 8 Ω, och med tillräckligt hög krafthanteringskapacitet för att undvika skada.

Minnesbehållningsanslutning

När den gula strömkabeln är ansluten kommer strömförsörjning alltid att ske till minneskretsen även när tändningen är avstängd.

Högtalaranslutning

• Stäng av enheten innan högtalarna ansluts.
• Använd högtalare med en impedans på 4 Ω till 8 Ω, och med tillräckligt hög krafthanteringskapacitet för att undvika skada.

Kopplingsschema

Kontrollera bilens nätkontakt och passa in kabelanslutningarna korrekt beroende på vilken bil du har.

Nätkontakt

Vanlig anslutning

12	kontinuerlig strömförsörjning	Gul
15 växlad strömförsörjning Röd

När positionerna för röd och gul kabel kastas om

12 växlad strömförsörjning Gul
15	kontinuerlig strömförsörjning	Röd

Med bil utan ACC-läge

Anslut enheten till bilens strömförsörjning när du passat in kontakterna och växlade strömförsörjningskablar på rätt sätt. Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta bilåterförsäljaren.

Installera mikrofonen

Du måste installera mikrofonen för att fånga upp din röst vid handsfreesamtal ③.

Klämma (medföljer ej)

• Det är extremt farligt om kabeln viras runt rattstängen eller växelspaken. Se till att inte kabeln och andra delar hindrar din körning.
• Kontakta affären där du köpte denna enhet eller bilåterförsäljaren före installation om det finns krockkuddar eller annan stötdämpande utrustning i din bil.

Obs!

Rengör ytan på instrumentbrädan med en torr trasa innan du fäster den dubbelsidiga tejpen ④.

Använda den trådbundna fjärrkontrollen

1 För att aktivera den trådbundna fjärrkontrollen ställer du in [STR CONTROL] under [STEERING] på [PRESET].

Installation

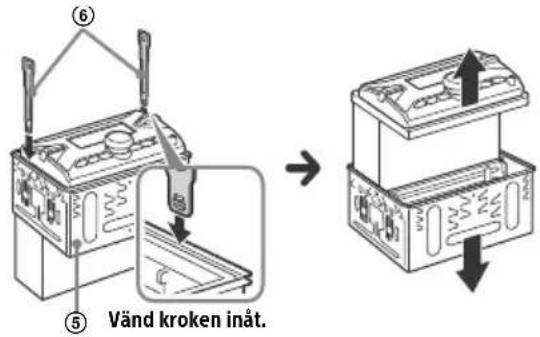

Ta bort monteringshylsan

Ta bort monteringshylsan ⑤ från enheten innan enheten installeras.

1 Sätt i de båda frigöringsnycklarna ⑥ tills de klickar på plats och dra ner monteringshylsan ⑤, dra sedan upp enheten för att separera.

Montera enheten på instrumentbrädan

För japanska bilar, se "Montera enheten i en japansk bil" (sidan 14).

Montera enheten med den medföljande monteringshylsan

Se till att hakarna på båda sidorna om monteringshylsan ⑤ är böjda inåt 3,5 mm, innan installationen sker.

1 Placera monteringshylsan ⑤ inuti instrumentbrädan, böj sedan klorna utåt för en snäv passform.

2 Montera enheten på monteringshylsan ⑤.

Om hakarna är raka eller böjda utåt går det inte att montera enheten på ett säkert sätt och den kan fjädra ur sin position.

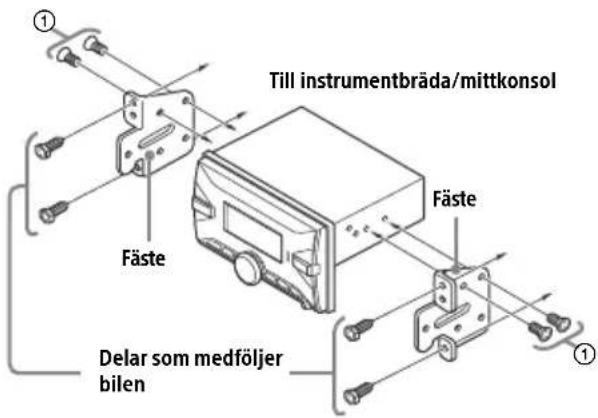

Montera enheten i en japansk bil

Det kan hända att enheten inte går att installera i vissa japanska bilmärken. Kontakta i sådana fall din Sony-återförsäljare.

När denna enhet monteras i bilens förinstallerade fästen använder du monteringsskruvarna ① i lämpliga skruvhål beroende på vilken bil du har: T för TOYOTA och N för NISSAN.

Montera endast med monteringsskruvarna ①, för att undvika funktionsfel.

Återställa enheten

För mer information, se "Återställa enheten" (sidan 5).

Byte av säkring

Se till att använda en säkring som stämmer med det amperetal som står på den ursprungliga säkringen, när du byter säkring. Om säkringen skjuter, kontrollera strömanslutningen och byt säkringen. Om säkringen skjuter igen efter bytet kan det hända att invändigt fel. Kontakta i sådana fä Sony-äterförsäljare.

Säkring (10 A)

Български

Härmed försäkrar Sony Corporation att denna utrustning överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: http://www.compliance.sony.de/

Türkçe

Om du har några frågor eller för den senaste supportinformationen om denna produkt, se webbplatsen nedan:

Hjälpguide (handbok på Internet)

För att få mer information kan du besöka följande webbplats och se ditt enhetsnamn som visas nedan.

DSX-B700(EUR)
