MODE D'EMPLOI 5B36P 0250 BLAUPUNKT

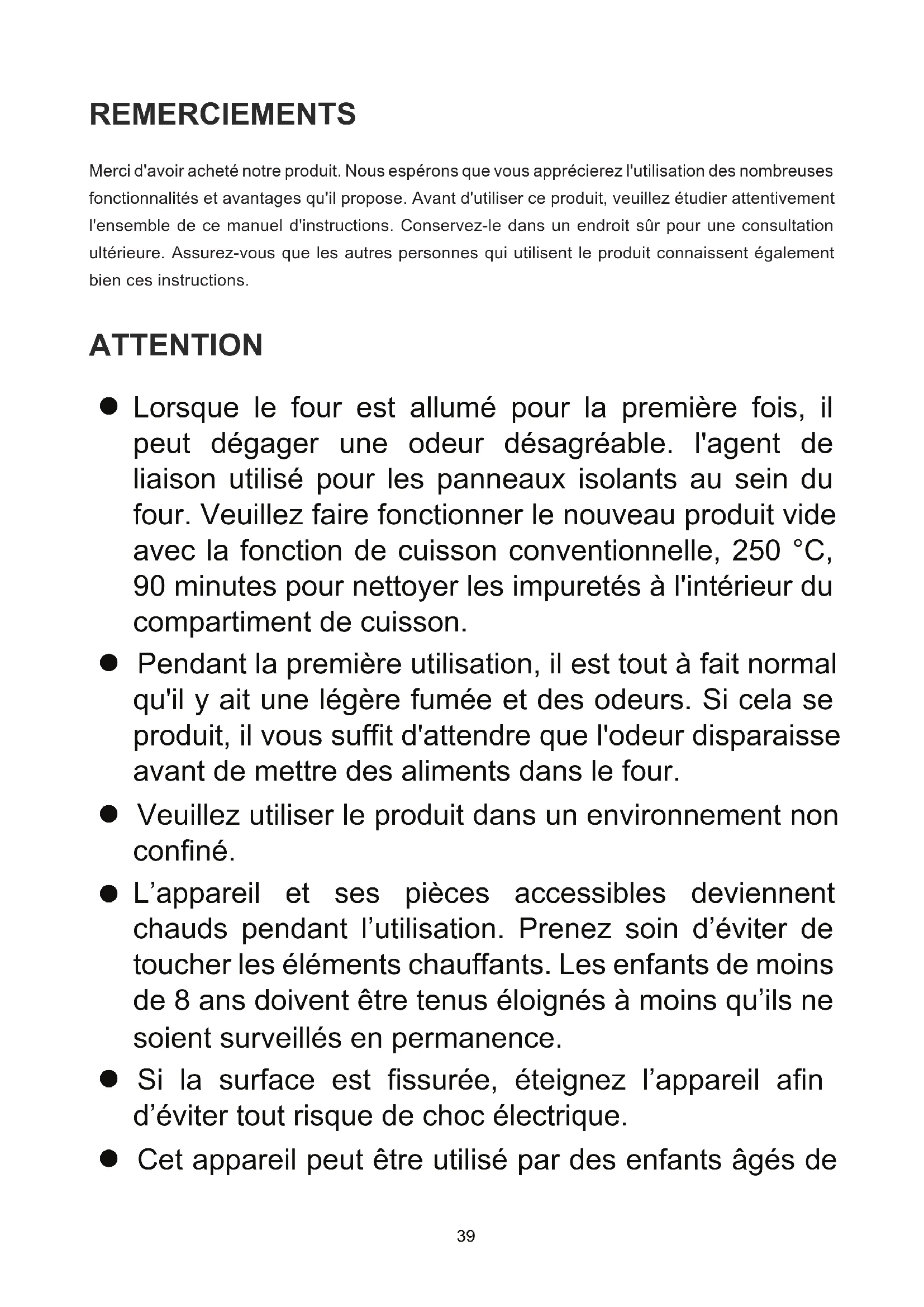

Merci d'avoir acheté notre produit. Nous espérons que vous apprécierez l'utilisation des nombreuses fonctionnalités et avantages qu'il propose. Avant d'utiliser ce produit, veuillez étudier attentivement l'ensemble de ce manuel d'instructions. Conservez-le dans un endroit sur pour une consultation ultérieure. Assurez-vous que les autres personnes qui utilisent le produit connaissent également bien ces instructions.

ATTENTION

• Lorsque le four est allumé pour la première fois, il peut dégager une odeur désagréable. l'agent de liaison utilisé pour les panneaux isolants au sein du four. Veuillez faire fonctionner le nouveau produit vide avec la fonction de cuisson conventionnelle, 250^ , 90 minutes pour nettoyer les impuretés à l'intérieur du compartment de cuisson.
• Pendant la première utilisation, il est tout à fait normal qu'il y ait une légère fumée et des odeurs. Si cela se produit, il vous suffit d'attendre que l'odeur disparaisse avant demettre des alimentents dans le four.
• Veuillez utiliser le produit dans un environnement non confiné.
• L'appareil et ses pièces accessibles deviennent chauds pendant l'utilisation. Prenez soit d'éviter de toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus éloignés à moins qu'ils ne soient surveillés en permanence.
• Si la surface est fissurée, éteignez l'appareil afin d'éviter tout risque de chocolélectrique.
• Cet apparéil peut être utilisé par des enfants âgés de

8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances si ceux ci sont sous surveillance ou ont reçu les instructions nécessaires à l'utilisation de l'appareil en toute sécurité et comprendnent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'utilisateur ne doit pas être effectués par des enfants sans surveillance.

• L'appareil devient très chaud au cours de l'utilisation. Prenez soit d'éviter de toucher les éléments chauffants.
• Ne laissez pas les enfants se rapprocher du four lorsqu'il est en fonctionnement, rundout lorsque le grille est allumé.
  Assurez-vous que l'appareil soit eteint avant de remplacer la lampe afin d'eviter tout risque de chocolélectrique.
• Les moyens de déconnexion doivent être intégrés dans le câblage fixe conformément aux specifications de câblage.
• Les enfants doivent être surveillés de manière à s'assurer qu'ils ne jouent pas avec l'appareil.

• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l' apparéil par une personne responsable de leur sécurité.

• Les pièces accessibles peuvent devenir chaudespendant l'utilisation. Les jeunes enfants doivent êtretenus à l'écart.

• Un moyen de déconnexion omnipolaire doit être intégré dans le câblage fixe conformément aux règles de câblage.
• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de service ou des personnes possédant les mêmes qualifications afin d'éviter tout risque.
• N'utilisez pas de nettoyants abrasifs agressifs ou de grattoirs métalliques tranchants pour nettoyer le verre de la porte du four car ils peuvent rayer la surface, ce qui peut entraîner l'éclatement du verre.
• Un nettoyeur à vapeur ne doit pas être utilisé.
• L'appareil n'est pas destiné à fonctionner au moyen d'une minuteurie externe ou d'un système de télécommande séparé.
• Les instructions pour les fours avec rails de support latéraux contiennent des détails indiquant l'installation correcte de ces rails.

CONSIGNES DE SECURITÉ

• Evitez d'utiliser l'appareil pieds nus. Ne touche pas l'appareil avec des mains humides.
• Concernant le four : il est conseilé d'ouvrir le moins possible la porte de l'appareil pendant la cuisson.
  L'appareil doit être installé et mis en service par un technicien qualifié. Le fabricant n'est pas responsable des dommages causés par un emplacement défectueux et une installation par un technicien non qualifié.
  Lorsque la porte ou le tiroir du four est ouvert, ne placez rien dessus.
  Vous pouvez déséquilibrer votre apparéil ou endommager la porte.
  Certaines parties de l'appareil peuvent garder la chaleur pendant une longue période; il est nécessaire d'attendre qu'elles refroidissent avant de toucher les points directement exposés à la chaleur.
  Si you n'utilisez pas l'appareil pendant une longue période, il est conseilé de le débrancher.

INSTALLATION DU FOUR DANS L'UNITÉ DE CUISINE

Installez le four dans l'espace prévu dans l'unité de cuisine ; il peut être installé sous un plan de travail ou dans une armoire haute. Fixez le four en position en le vissant en place. Utilisez les deux trous de fixation dans le cadre de l'appareil. Les trous de fixation sont situés dans le compartment de cuisson. Afin de permettre une ventilation adequate, les dimensions et les distances indiquées doivent être respectées lors de la fixation du four.

IMPORTANT

Le meuble pour four encastrable doit avoir les caractéristiques appropriées pour que le four fonctionne correctement. Les panneaux de l'unité de cuisine qui se trouvent à côté du four doivent être constitués d'un matériel ou résistant à la chaleur. Veiliez à ce que les colles des unités en bois plaquè puissant résister à des températures d'au moins 120^ . Les matières plastiques ou les colles qui ne peuvent pas résister à de telles températures vont fondre et déformer l'unité. Une fois que le four a été logé à l'intérieur de l'unité, les pieces électriques doivent être complètement isolées. C'est une exigence de sécurité légale. Tous les dispositifs de protection doivent être solidement fixés de manière à ce qu'il soit impossible de les enlever sans utiliser d'outils spéciaux. Retirez le panneau arrêté de l'unité de cuisine afin d'assurer une circulation d'air suffisante tout autour du four. Il doit y avoir un espace vide d'au moins 35mm à l'arrête de l'appareil.

Déclaration de CONFORMITE

Lorsque vous avez déballé le four, assurez-vous qu'il n'a pas été endommagé de chaque façon que ce soit. Si vous avez des doutes, ne l'utilisez pas : contactez des professionnelnels qualifiés. Gardez les matérielaux d'emballage tels que les sacs

en plastique, le polystyrene ou les clous hors de la portee des enfants car ils sont dangereux pour eux.

DESCRIPTION DU PRODUIT

Symbole
	Lampe du four : permet à l'utiliser d'observer la progression de la cuisson sans ouvrir la porte. La lampe du four s/allumera pour toutes les fonctions de cuisson.
	Décongélation : la circulation de l'air à température ambiente permet une décongélation plus rapide des alimentés congélés (sans chauffer). C'est un moyen deux mais rapide d'accélérez la décongélation des plats préparés, des produits replis de crème etc.
	Chaleur de sole : l'élement de chauffe intégré dans le fond du four fournit une chaleur plus concentrée à la base des alimentés sans les brunir. Cela est idéal pour les plats à cuisson lente tels que les alimentés cuits en cocotte, les ragôuts, les pâtisseries et les pizzas où une base croustillante est souhaitée. La température peut être réglée entre 60 et 120 °C. La température par défaut est de 60 °C.
	Chaleur de voute et de sole : les résistances de sole et de voute fonctionnement ensemble afin de fournir une cuisson à convection. La température peut être régée entre 50 et 250 °C. La température par défaut est de 220 °C.
	Chaleur de voute et de sole avec ventilateur : la combinaison du ventilateur et des deux éléments chauffants offre une pénetration plus uniforme de la chaleur, ce qui permet d'économiser 30 à 40 % d'énergie. Les plats sont légèrement dorés à l'extérieur et encore humides à l'intérieur. Remarque : cette fonction convient pour griller ou rôtir de grands morceaux de viande à une température plus élevé. La température peut être régée entre 50 et 250 °C. La température par défaut est de 220 °C.
	Gril : la résistance interieure du grill s'allume et s'éteint pour maintainir la température. La température peut être régée entre 180 et 240 °C. La température par défaut est de 210 °C.
	Gril double : fonctionnement combiné de l'élement radiant et de la chaleur de voute. La température peut être régée entre 180 and 240 °C. La température par défaut est de 210 °C.
	Gril double avec ventilateur : fonctionnement combiné de l'élement radiant et de la chaleur de voute avec ventilateur. La température peut être régée entre 180 and 240 °C. La température par défaut est de 210 °C.
	Convection : une résistance ronde autour du ventilateur à convection fournit une source de chaleur supplémentaire pour la cuisson à convection. En mode convection, le ventilateur s'allume automatiquement pour améliorer la circulation de l'air dans le four et creée ainsi une chaleur uniforme. La température peut être régée entre 50 and 240 °C. La température par défaut est de 180 °C.
	Fonction pyrolytique : Lorsque la fonction est en mode pyrolytique, l'affichage LED « PYR » s'affiche. La température par défaut est de 450 °C. La minuterie peut être régée sur 1:30 ou 2:00 heures.

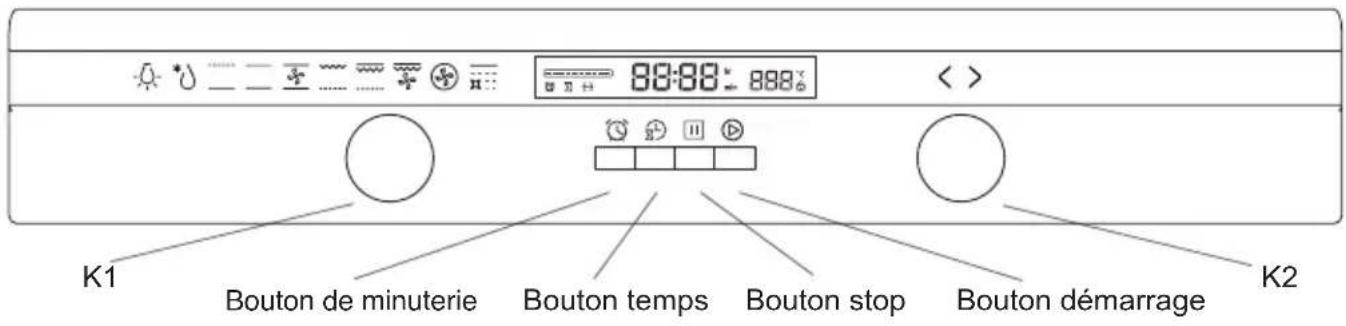

INSTRUCTIONS DE FONCTIONNEMENT

1. Réglage de l'horloge

Après avoir connecté l'unité à l'alimentation, le symbole « 0:00 » sera visible sur l'affichage.

1> Appuyez sur « 》， les chiffres de l'heure clignotent.
2> Tournez « K2 » pour régler les chiffres de l'heure (entre 0 et 23).
3> Appuyez sur « 》， les chiffres des minutes clignotent.
4> Tournez « K2 » pour régler les chiffres des minutes (entre 0 et 59).
5> Appuyez sur « L pour terminer le réglage de l'horloge. « : » clignote et l'heure est affché.

Remarque : l'horloge affiche l'heure dans le format 24 heures. ÀpRES la mise sous tension, si elle n'est pas réglée, l'horloge affichera « 0:00 »

2. Sélection de la fonction

1> Tournez « K1 » pourCHOISIR la fonction de cuisson souhaitee.
Le symbole correspondant s'allume.
2> Tournez « K2 » pour régler la température.
3> Appuyez sur « pour confirmer le démarrage de la cuisson.
4> Si l'étépe 2 est ignorée, appuyez sur « Ⓞ » pour confirmer le démarrage de la cuisson.

Le temps par défaut est de 9 heures et la températe par défaut s'affiche sur l'écran LED.

REMARQUE:

1>Le réglage de l'heure par le bouton s'effectue dans les intervalles suivants :
0-0:30 min : intervalle de 1 minute
0:30-9:00 heures : intervalle de 5 minutes
2> L'intervalle pour le reglage de la temperature est de 5^ . Pour la fonction gril, il est de 30^
3> Tournez « K1 » pour régler le temps de cuisson lorsque la cuisson commence.

Puis appuyez sur « © » pour confirmer.

Si « n'est pas appuyé dans les 3 secondes, le four revient au temps de cuisson précédent et poursuit la cuisson.

4> Tournez « K2 » pour régler la température lorsque la cuisson commence. L'indicateur correspondant s'allume.

Puis appuyez sur « pour commencer la cuisson. Si « » est pas appuyé dans les 3 secondes, le four revient à la température précédente et poursuit la cuisson.

3. Réglage de la lampe

1> Tournez « K1 » pour sélectionner la fonction correspondante,
puis le symbole correspondant est activé.
2> Appuyez sur le bouton « pour démarrer, « 0:00 » et le symbole de la lampe

s'allument. : clignotera.

4. Fonction d'informations

Dans les modes suivants, vous pouvez utiliser la fonction d'informations. Àpès 3 secondes l'appareil returne dans le mode actuel.

1> Pendant le mode de fonctionnement, si l'horloge a ete reglee, appuyez sur « pour voir l'heure actuelle ; si la fonction de minuterie a ete reglee, appuyez sur « pour voir la durée de la minuterie.
2> Dans le mode de minuterie, si l'horloge a ete reglee, appuyez sur « pour voir I'heure actuelle.
3> Dans le mode d'affichage de l'horloge, si la fonction de départ différé a eté réglée, appuyez sur « pour voir l'heure du départ différé.

5. Fonction de sécurité enfants

Activer: appuyez simultanément sur « ⑤et « ⑥pendant 3 secondes, un bip long retentit et « ⑦s'affiche.

Désactiver : appuyez simultanément sur « ⑤et « ⑥pendant 3 secondes, un bip long retardit indiquant que la sécurité infant est désactivée.

Remarque : pendant le mode de fonctionnement, si vous souhaitez arrêté la cuisson, appuyez rapidement sur le bouton stop. Il n'est pas nécessaire d'appuyer longuement sur le bouton stop, c'est une action invalide.

6. Fonction de minuterie :

l'appareil est doté d'une minuterie (temps de réglage : de 0:01 à 9:59).

Ce n'est que lorsque le four est en mode veille que la minuterie peut etre reglee.Procedez comme suit pour regler la minuterie :

1> Appuyez sur le bouton de la minuterie «
2> Tournez « K2 » pour régler les heures de la minuteurie (entre 0 et 9).
3> Appuyez encore un fois sur le bouton de la minuterie «
4> Tournez « K2 » pour régler les minutes de la minuterie (entre 0 et 59).
5> Appuyez sur « pour confirmer le réglage. Le décompte du temps programme commence.

Remarque : l'avertisseur du four retentit 10 fois lorsque le temps programme est ecoulé. Vous pouvez annuler la minuterie lors du réglage en appuyant sur le bouton « ® ÀpRES avoir régèle la minuterie, vous pouvez l'annuler en appuyant deux fois sur le bouton stop.

7. Fonction de démarrage/pause/annulation

1> Si le temps de cuisson a eté réglo, appuyez sur « pour démarrer la cuisson. Si la cuisson est en pause, appuyez sur « pour reprendre la cuisson.
2> Pendant le processus de cuisson, appuyez une fois sur « pour interrompre la cuisson. Appuyez deux fois sur « pour annuler la cuisson.

8. Fonction d'économie d'énergie

1> Dans le mode attente et le mode minuterie, appuyez sur «pendant trois secondes, l'écranLED s'eteint et l'appareil entre dans le mode économique d'énergie.
2> Si aucune opération n'est effectué dans les 10 minutes du mode attente, l'écran LED s'eteint et l'appareil passé en mode économique d'énergie.
3> Dans le mode économique d'énergie, vous pouvez appuyer sur n'importe qu'elle touche ou tournier n'importe quel bouton pour quitter ce mode.

9. Fonction de départ différé

1> Pour utiliser la fonction de départ différé, l'horloge doit avoir été préalablement régée.
Le temps de départ différé estprogramme de la même manière que le réglage de l'horloge (a> Appuyez sur le bouton de départ différé « 82 b> Tournez « K2 » pour régler les heures du départ différé. La valeur doit être comprise entre 0 et 23. c> Appuyez à nouveau sur le bouton de départ différé « 82 d> Tournez « K2 » pour régler les minutes du départ différé. La valeur doit être comprise entre 0 et 59), mais cette fois-ci n'appuyez pas sur l'horloge. Ensuite, tournez le bouton « K1 » pour selectionner la fonction.
2> Appuyez sur « pour régler le temps de cuisson et la température. Ensuite, tournez le bouton « K1 » pour régler la durée et « K2 » pour régler la température.
3> Appuyez sur le bouton « pour terminer le réglage de la cuisson. L'écran affiche l'horloge et le symbole du départ différé « Aucun autre symbole de fonction n'est affché. Le temps du départ différé peut être vérifié en appuyant sur « ÀPRES 3 secondes, l'écran returne à l'affichage de l'horloge.
4> Une fois le temps du départ différé écoué, la cuisson demarrera automatiquement après un bip sonore. Le symbole de départ différé « s'éteint et les autres indicateurs fonctionnent normalement.

Remarque :

1. Le départ différé est incompatible avec les fonctions suivantes : lampe, déconnélation et sonde.
2. Quand vous appuyez une fois sur le bouton d'annulation pendant que la fonction departed différé est activée, le temps et la température du départ différé sont affichés avec le symbole de menu allumé en continu. Appuyez à nouveau pour que l'écran returne à l'horloge, ou appuyez sur le bouton de démarrage pour revenir au mode de départ différé.
3. Le mode de départ différé est incompatible avec la fonction de minuterie.

10. Fonction pyrolytique

Cette fonction vous permet de nettoyer la cavite du four en profondeur.

1> Tournez « K1 » pour sélectionner la fonction pyrolytique. La LED affichera « PYR »
2> Appuyez sur « pour confirmer la cuisson. Et le temps par défaut est de 2 heures, « PYR » s'affichera sur la LED.
3> Tournez « K1 » pour changer la durée de la fonction pyrolytique. La minuterie peut être régée sur 1:30 ou 2:00 heures.

Remarque :

A) Lorsque la porte du four n'est pas fermée, le bouton de démarrage ne pourrait pas être actionné, l'affichage LED indiquera « DOOR», « PYR».
B) Lorsque la température centrale du four est supérieure à 320^ , le bouton de démarrage ne pourrait pas être actionné. The LED will display « COOL » et « PYR ». Lorsque la température centrale du four est inférieure à 200^ , appuyez une fois sur le bouton d'annulation pourmettre en pause; appuyez à nouveau pour remettre à l'état d'attente. Si elle est supérieure à 200^ , appuyez une fois sur le bouton d'annulation pour revenir directement à l'état d'attente.
C) Ouvrez la porte quand le four est en marche, la LED affichera « DOOR » et l'avertisseur sonore retentira continuèlement jusqu'à ce que la porte soit fermée ou que le bouton d'annulation ait été actionné.
D) Avant d'activer la fonction de nettoyage pyrolytique, enlevez tout déversement excessif et assurez-vous que le four est vide. Ne laissez rien à l'intérieur ( comme des casseroles, une plaque de cuisson, une l'échefrite, le support de glissière, etc.) car cela pourrait endommager gravement le matériel.
E) Une fois le nettoyage pyrolytique terminé, ne coupez pas l'alimentation pendant une heures.

11. Remarque

1> La lampe du four est allumée dans tous les modes.
2> Une fois que le programme de cuisson a eté régèle et que le bouton « n'est pas appuyé dans les 5 minutes, l'heure actuelle s'affiche ou l'appareil returne dans le mode attente. Le programme sélectionné est annulé.
3> L'avertisseur retentira une fois lorsqu'il est efficacement appuyé.
S'il n'est pas efficacement appuyé, il n'y aura pas de réponse.
4> L'advertisseur retentit cinq fois pour vous rappeler que la cuisson est terminée.

ACCESSIONS

Grille : permet de poser des plats/moules pour griller et rôtir les aliments.

Rails de support : ces rails de support de grilles/plaques sur les côtés droit et gauche du four peuvent être enlevés pour nettoyer les parois du four. (uniquement pour des modèles spécifiques)

Lèchefrite : pour cuire de grandes quantités de nourriture, comme des gâteaux tendres, des pâtisseries, des alimentés congelés, etc., ou pour récapérer les graisses, les jus de viande, les éclaboussures.

Rail télécopique : certains modèles peuvent être équipés derails télécopiques afin de faciliter l'utilisation du four.

Ces rails télécopiques peuvent être démontés pour un nettoyage facile en devissant les vis utilisées pour les fixer. (uniquement pour des modèles spécifiques)

AVERTISSEMENT DE POSITIONNEMENT DES GRILLES/PLAQUES :

pour s'assurer que les grilles/plaques du four fonctionnent en toute sécurité, il est impératif de les placer correctement entre les rails lateraux. Cela permet de garantir que, pendant le retrait prudent de la grille ou de la plaque, les alimentents chauds ne glissent pas du four.

REEMPLACEMENT DE L'AMPOULE

Pour le remplacement, procedede que suit :

1> Débranchez l'appareil de l'alimentation électrique ou actionnez le disjoncteur de la prise secteur de l'unité.

2> Dévissez le couvercle en verre de la lampe en le tournant dans les sens inverse des aiguilles d'une montre (notez qu'il peut avoir un peu de résistance) et remplacez l'ampoule par une nouvelle du même type.

3> Revissez le couvercle en verre de la lampe.

REMARQUE: utilisez uniquement des lampes halogenes 25 - 40 W/220 V - 240 V, T 300 °C.

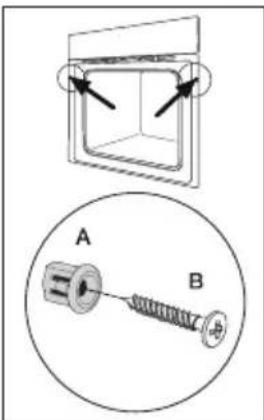

SECURISATION DU FOUR DANS LE MEUBLE

1. Placez le four dans le renfoncement du meuble.

2. Ouvrez la porte de l'appareil.

3. Sécurisez le four dans le meuble de cuisine avec deux écarteurs « A » (qui correspondant aux trous dans le cadre du four) et deux vis « B »

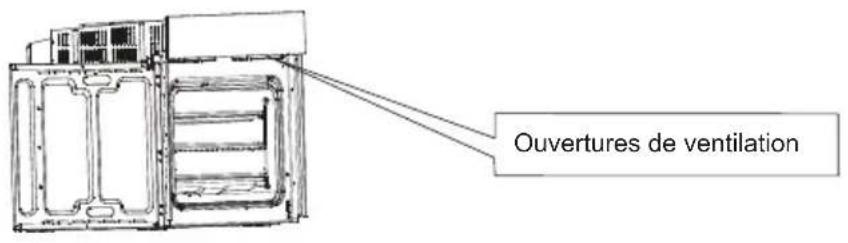

OUVERTURES DE VENTILATION

En mode de pause ou d'atte ou lorsque la cuisson est terminée, si la température au centre du four est supérieure à 75 degrés, le ventilateur de refroidissement continue à fonctionner pendant 15 minutes. Si la température au centre du four est inférieure à 75 degrés, le ventilateur de refroidissement s'arrête à l'avance.

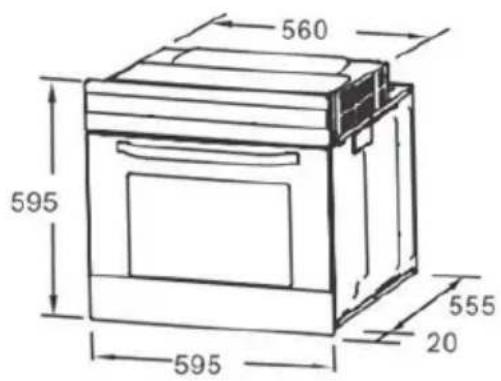

INSTALLATION

REMARQUE: le nombre d'accessoires inclus dépend de l'appareil spécifique achété.

NETTOYAGE ET ENTRETIEN

Gardez l'unité propre pour garantir un fonctionnement fiable et une appariece/agreable.

La conception moderne de l'unité facilité l'entretien en le réduisant au minimum. Les parties de l'unité qui entrent en contact avec des alimentés doivent être régulièrement nettoyées.

• Mettez le four hors tension avant toute opération d'entretien ou de nettoyage.
  Réglez toutes les commandes en position OFF.
  ■ Attendez que le compartment de cuisson ne soit plus brûlant mais seulement légèrement chaud : le nettoyage sera beaucoup plus facile si le four n'est pas complètement froid.
  Nettoyez les surfaces de l'unité avec un chiffon humide, unerosseouple ou une éponge douce,puis séchez-les avec un chiffon.En cas de fortes salissures,utilisez de I'eau chaude avec un produit de nettoyage non abrasif.
  Pour nettoyer le verre de la porte du four, n'utilise pas de nettoyants abrasifs ou de grattoirs métalliques tranchants, ceux-ci peuvent rayer la surface ou entrainer un endommagement du verre.
  Ne laissez jamais de substances acides (jus de citron, vinaigre) sur des pieces en acier inoxydable.
  N'utilisez pas de nettoyeur haute pression pour nettoyer l'unité. Les grilles et plaques de cuisson peuvent être lavées avec un dédTangent doux.

Cet apparéil est étiquété conformément à la directive européenne 2012/19/UE pour les déchets d'équipements ELECTriques et électroniques (DEEE).

En veillant à ce que ce produit soit éliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourrait par ailleurs être causés par une mauvaise manipulation des déchets de ce produit. Le symbole sur le produit indique qu'il ne peut pas êtreTraits comme un déchet menager. Il doit être déposé dans un point de collecte pour le recyclage des biens électriques et electroniques.L'élimination doit être effectuee conformément aux reglementations environnementales locales relatives à l'élimination des déchets. Pour obtenir des informations plus détaillées sur le traitement, la recupération et le recyclage de ce produit, veuilles contacter la mairie de la ville dans laquelle vous résidez, votre service d'élimination des déchets menagers ou le magasin dans lequel vous avez acheté le produit.

Instructions d'installation de la bande de recouvrement de la porte et de l'ensemble du support rotatif

Préparation avant le démontage

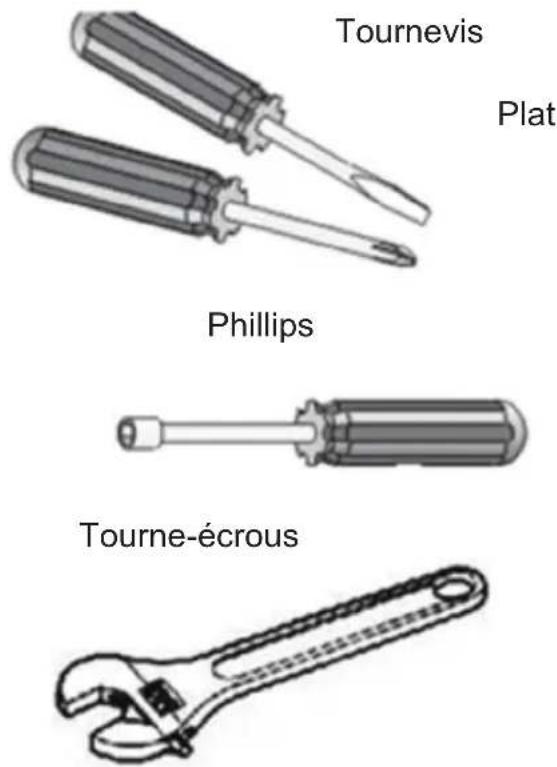

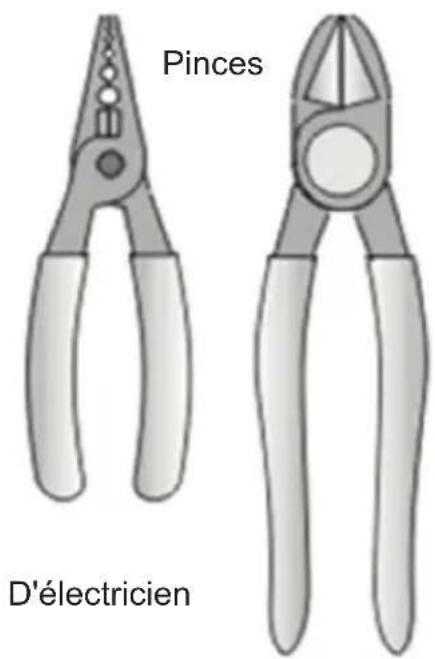

La plupart des outils dont vous pourriez avoir besoin sont presentés ci-dessous. Certains outils sont facultatifs.

DiagonaleClé à molette

Démontage des pieces

Le démontage de la porte du four

Étape 1: ouvrez complètement la porte du four.

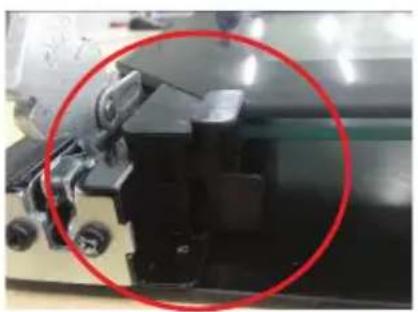

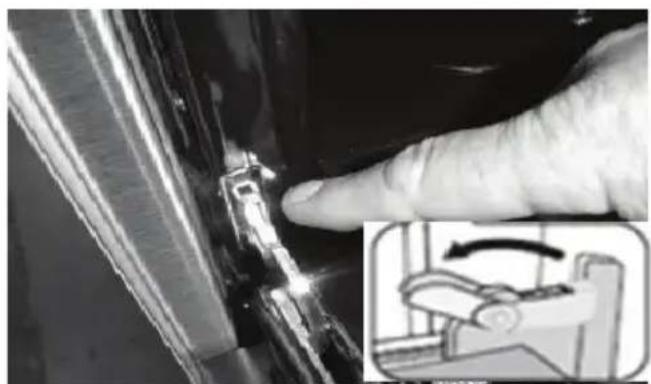

Étape 2 : tirez les verrous de charnière sur les deux charnières jusqu'à ce qu'ils s'arrêtent.

Verrou de charnière

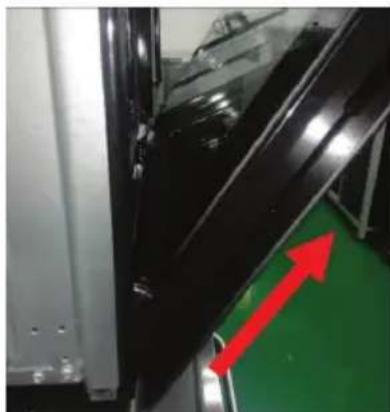

Étape 3: soulevez la porte de sorte qu'elle soit à un angle de 30^ par rapport à l'avant du four. Tenez la porte avec une main de chaque côte. Soulevez la porte et sortez-la.

Avertissement: ne tirez pas la porte de force et empêchez le bris du verrependant le processus de démantèlement.

Avertissement : les ressorts de charnière peuvent se relâcher,

causant des blessures corporelles.

Avertissement: ne soulevez et ne transportez pas la porte du four par la poignee de porte. Le demontage des composants de la porte du four.

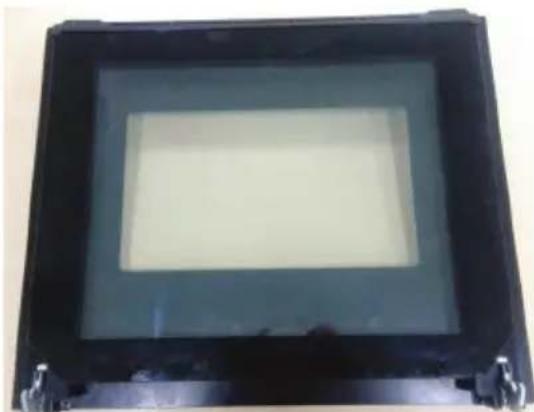

Étape 1 : démontez la porte du four puis posez-la sur le plan de travail avec un support couple, voir 2.1.

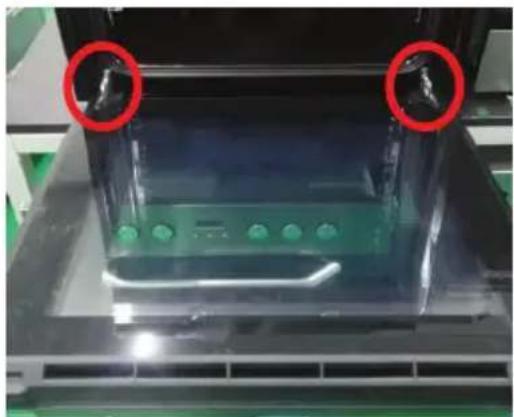

Étape 2: ouvrez l'ensemble du support rotatif de la porte. Pour ce faire, reféréz-vous à l'image suivante.

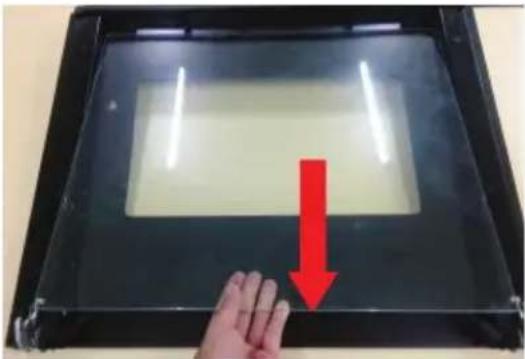

Étape 3 : soulevez la vitre extérieure de la porte et retirez-la, puis otez la vitre centrale de la porte de la même manière.

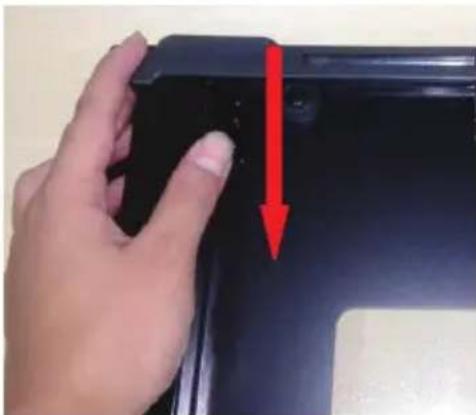

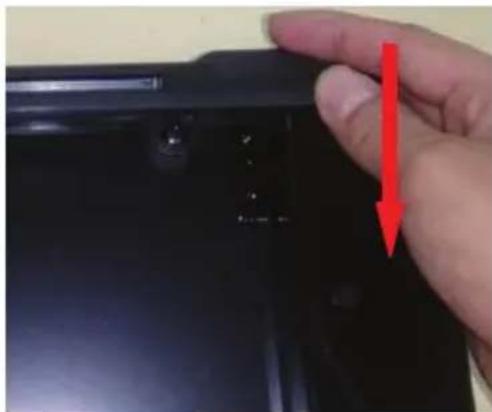

Étape 4 : utilisez une main pour pousser la bande de recouvrement de la porte en direction de la partie centrale (1), puis soulevez la bande avec l'autre main (2).

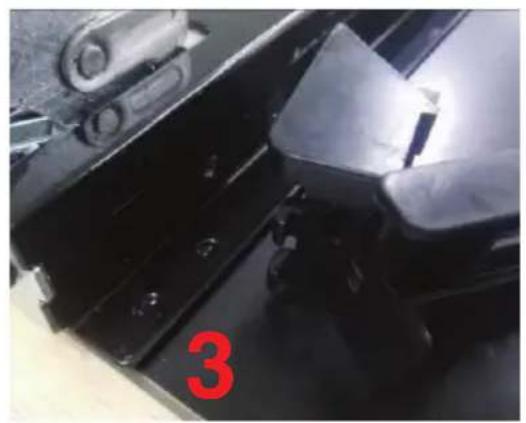

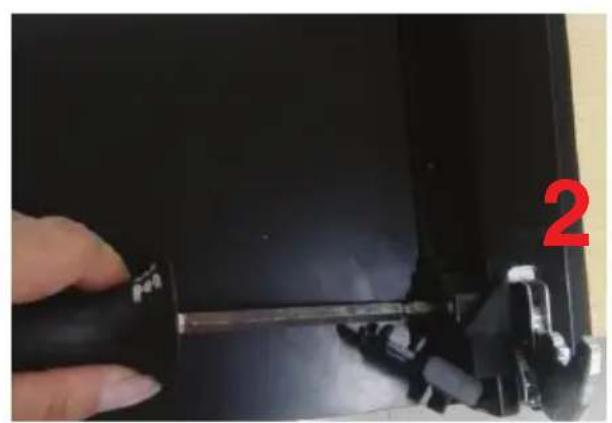

Étape 5 : utiliser le tournevis pour démonter l'ensemble de support rotatif, puis retirez-le du support de la porte.

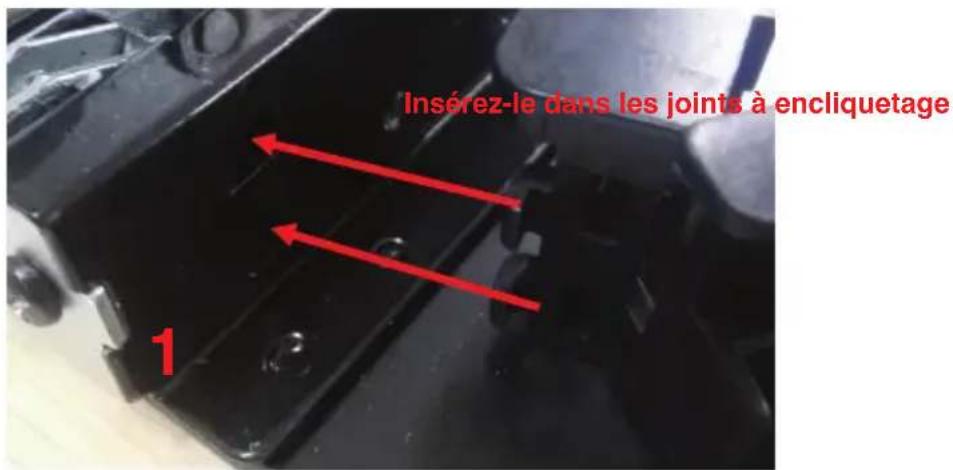

Étape 6 : remplacez l'ancien ensemble de support rotatif par le nouvel et insérez-le dans les joints à enchiquetage puis fixez-le avec la vis.

Étape 7 : assembliez la nouvelle bande de recouvrement de la porte sur le support et assurez-vous qu'elle soit stable.

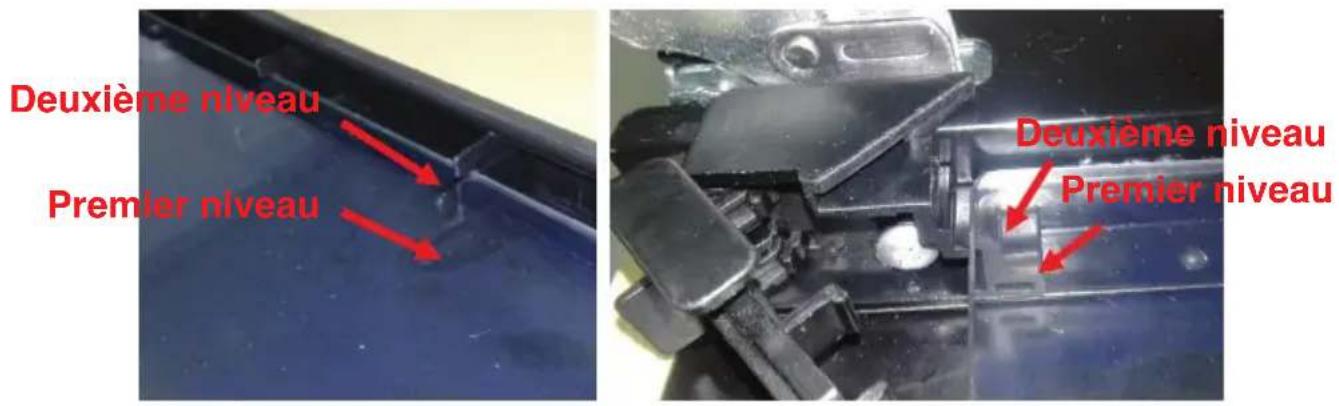

Étape 8 : assemblez la vitre centrale de la porte et faites attention à ce qu'elle soit placée au deuxième niveau de la bande de recouvrement de la porte pour une porte à 3 vitres. Pour une porte à 4 vitres, une autre vitre centrale doit être placée au premier niveau.

Étape 9 : assemblez la vitre extérieure et finissez le travail de remplacement.

GEACHTE KLANT
