MANUALE UTENTE 5B36P 0250 BLAUPUNKT

Forno da incasso 5B36P 0250

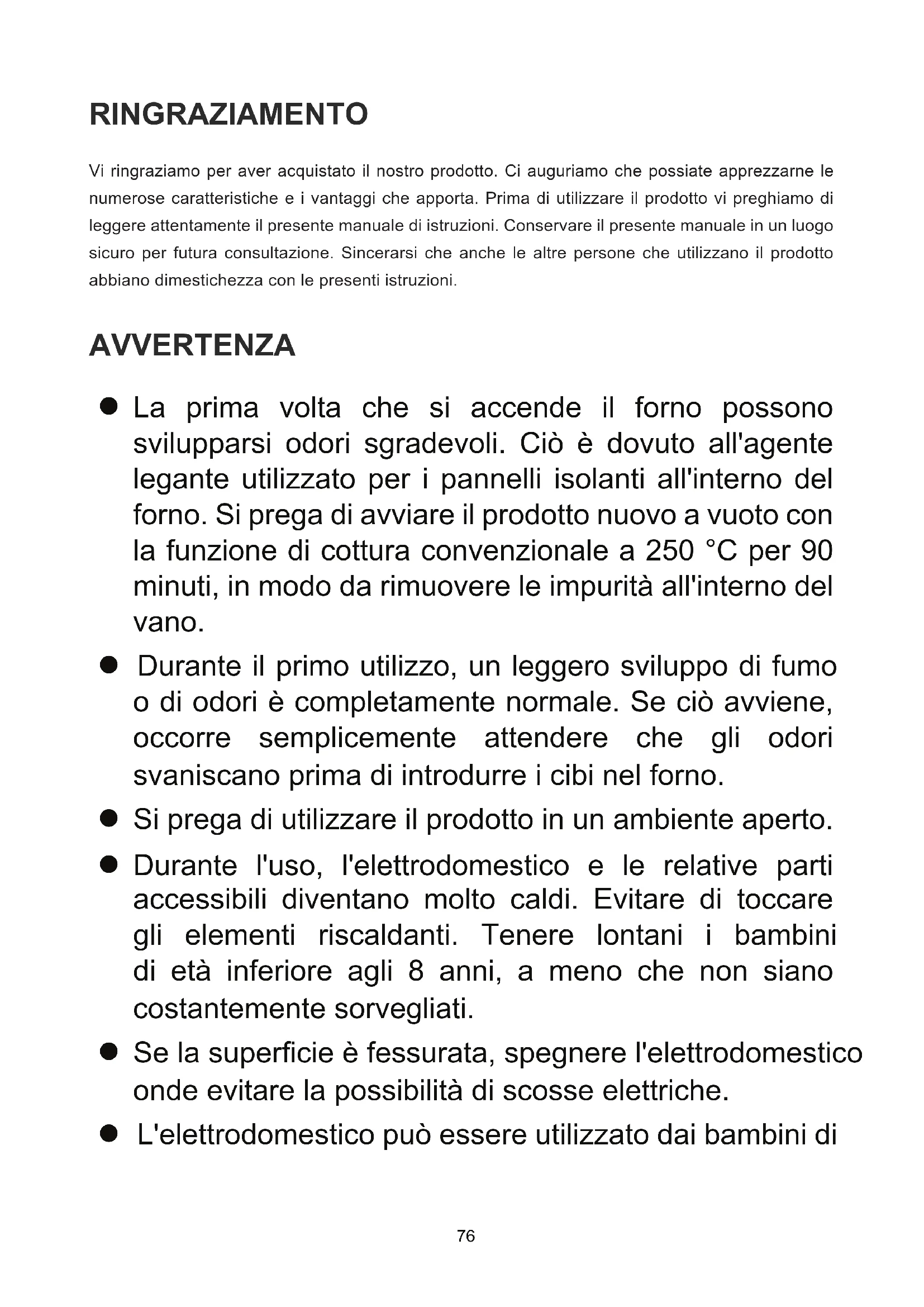

Vi ringraziamo per aver acquistato il nostro prodotto. Ci auguriamo che possiate apprezzarne le numerous caratteristiche e ivantaggi che apporta. Prima diutilizzare il prodotto vi preghiamo di leggere attendamente il presente manuale di istruzioni. Conservare il presente manuale in un luogo sicuro per futura consulazione. Sincerarsi cheanchele othere personcheutilizzano il prodotto abbiano dimestichezza con le presenti istruzioni.

AVVERTENZA

• La prima volta che si accende il forno possono svilupparsi odori sgradevoli. Ciò è dovuto all'agente legante utilizzato per i pannelli isolanti all'interno del forno. Si prega di avviare il prodotto nuovo a vuoto con la funzione di cottura convenzionale a 250^ per 90 minuti, in modo da rimuovere le impurità all'interno del vano.
• Durante il primo utilizzato, un leggero sviluppo di fumo o di odori è completamente normale. Se ciò avviene, occorre semplicitamente attendere che gli odori svaniscano prima di introdurre i cibi nelorno.
• Si prega di utilizzato il prodotto in un ambiente aperto.
• Durante l'uso, l'elettrodomestico e le relative parti accessibili divertano molto caldi. Evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini di età inferioreagli 8 anni, a meno che non siano costamente sorvegliati.
• Se la superficie è fessurata, spegnere l'elettrodomestico onde evitare la possibilità di scosse elettriche.
  L'elettrodomestico più essere utilizzato dai bambini di

età superioreagli 8 anni e dalle persone con capacità fisiche, sensoriali o psichiche limitate oppure prive di esperienza e/o conoscenze, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o struite su come utilizzare l'apparecchio in sicurezza e comprehendano i relativi rischi. Non far giocare i bambini con l'apparecchio. Non far effettuare la pulizia e la manutenzione a cura dell'utente dai bambinienza che siano sorvegliati.

• Durante l'uso, l'elettrodomestico diventa molto caldo. Evitare di toccare gli elementi riscaldanti all'interno delorno.
• Non consentire ai bambini di avvincinarsi alorno quando è in funzione, specialmente quando il grill è accesso.
• Sincerarsi che l'elettrodomestico sia spento prima di effettuare la sostuzione della lampadina per evitare la possibilità di una scossa elettrica.
• Incorporare il dispositivo di scollegamento nel cablaggio fisso in conformità alle specifiche di cablaggio.
• Sorvegliare i bambini in modo da sincerarsi che non giocchio con l'elettrodomestico.
• L'elettrodomestico non è inteso per essere utilizzato da persone (inclusi bambini) con disponà fisiche, sensoriali o psichiche limitate oppure privediesperienza e/o conoscenze, a meno che non vengano sorvegliate da una persona responsable della loro sicurezza.

• Durante l'uso, le parti accessibili posso sono divertare bollenti. Tenere lontano i bambini dall'elettrodomestico.

• Incorporare Il disposativo di scollegamento da tutti i poli nel cablaggio fisso in conformità alle regole di cablaggio.

• Se ilcavodialimentazione è danneggiato, farlo sostituire dal produttore, da un incaricato dell'assistenza o da persona alla qualifica simile in modo da evitare rischi.
• Non utilizzato detergenti abrasivi e aggressivi o raschietti affiliati in metallo per pulire il vetro dello sportello del forno a microonde, in quanto questi possono graffiare la superficie, con la consequencesc rottura.
  Nonutilizzare un pulitore a vapore.
• Gli elettrodomestici non sono intesi per funzionare mediante un timer esterno o un sistema di controllo remoto separato.
• Le istruzioni per l'uso dei modelli delorno con diverse guide per griglie e leccarde contengono anche le istruzioni per il corretto montaggio di questo accessorio.

CONSIGLI DI SICUREZZA

• Non utilizzato il forno a piedi scalzi. Non toccare il forno a mani umidi o bagnati.
• Per quanto riguarda ilorno: non aprire spesso lo sportello delorno durante il tempo di cottura.
• Far installmente e mettere in funzione l'elettrodomestico da un technique qualificato. Il produttore non è responsabile dei danni eventualmente causati da una collocazione errata dell'elettrodomestico e da un'installazione effettuata da personale non qualificato.
• Se lo sportello o il cassetto del forno sono aperti, non lasciare alcun oggettou su di essi, in caso contrario l'elettrodomestico cui sbilanciarsi, oppure lo sportello cui rompersi.
• Alcuni componenti dell'elettrodomestico possono conservare a lungo il calore; è necessario quando attendere che si raffreddino prima di toccarli nei puniti esposti direttamente al calore.
• Se non si intende utilizzato l'elettrodomestico per un tempo prolongato, si consiglia di scollegarlo dall'alimentazione elettrica.

INSTALLAZIONE DEL FORNO NELL'UNITÀ DELLA CUCINA

Installare il forno all'interno dello spazio fornito dall'unità della cucina;esso peut essere installato al di sotto di un piano di lavoro o in una colonna. Fissare in posizione il forno avvitandolo utilizzato i due fori di fissaggio presenti nel telaio. I fori di fissaggio si trovano nel vano del forno.Per garantire un'adeguata ventilazione, osservare le dimensioni e le distance necessarie al momento di fissare il forno.

IMPORTANT

L'alloggiamo della cucina in cui insere il forno deve essere adatto a consentire il funzionamento adeguato dell'elettrodomestico. I pannelli dell'unità della cucina accanto al forno devono essere realizzati in materiale resistente al calore. Sincerarsi che le colle delle unità realizate in legno impiaillacciato siano in grado di resistere ad una temperatura minima di 120^ . Le plastiche o le colle non in grado di resistere a tali temperature si sciolgono deformando l'unità, una volta alloggiato il forno all'interno dello stesso; i componenti elettrici devono inoltre essere completamente isolati. Questo è un requisito di sicurezza prescritto per legge. Tutte le protezioni devono essere fissate saldamente in posizione in modo che sua impossibile rimuoverle sono utilizzato utensili speciali. Rimuovere il lato posteriore dell'unità della cucina per garantire l'adeguata circolazione dell'aria. Sul lato posteriore del forno ci deve essere uno spazio minimo di 35 mm.

DICHIARAZIONE DI CONFORMITA

Una volta sballato ilorno, sincerarsi che non sia stato danneggiato in alcun modo. In caso di dubbi, non utilizzato: contattare un professionista qualificato. Tenere lontano alla portata dei bambini i materiali di imballaggio quali sacchetti di plastica, polistirolo o chiodi; questi infatti rappresentano una fonte di pericolo per i bambini.

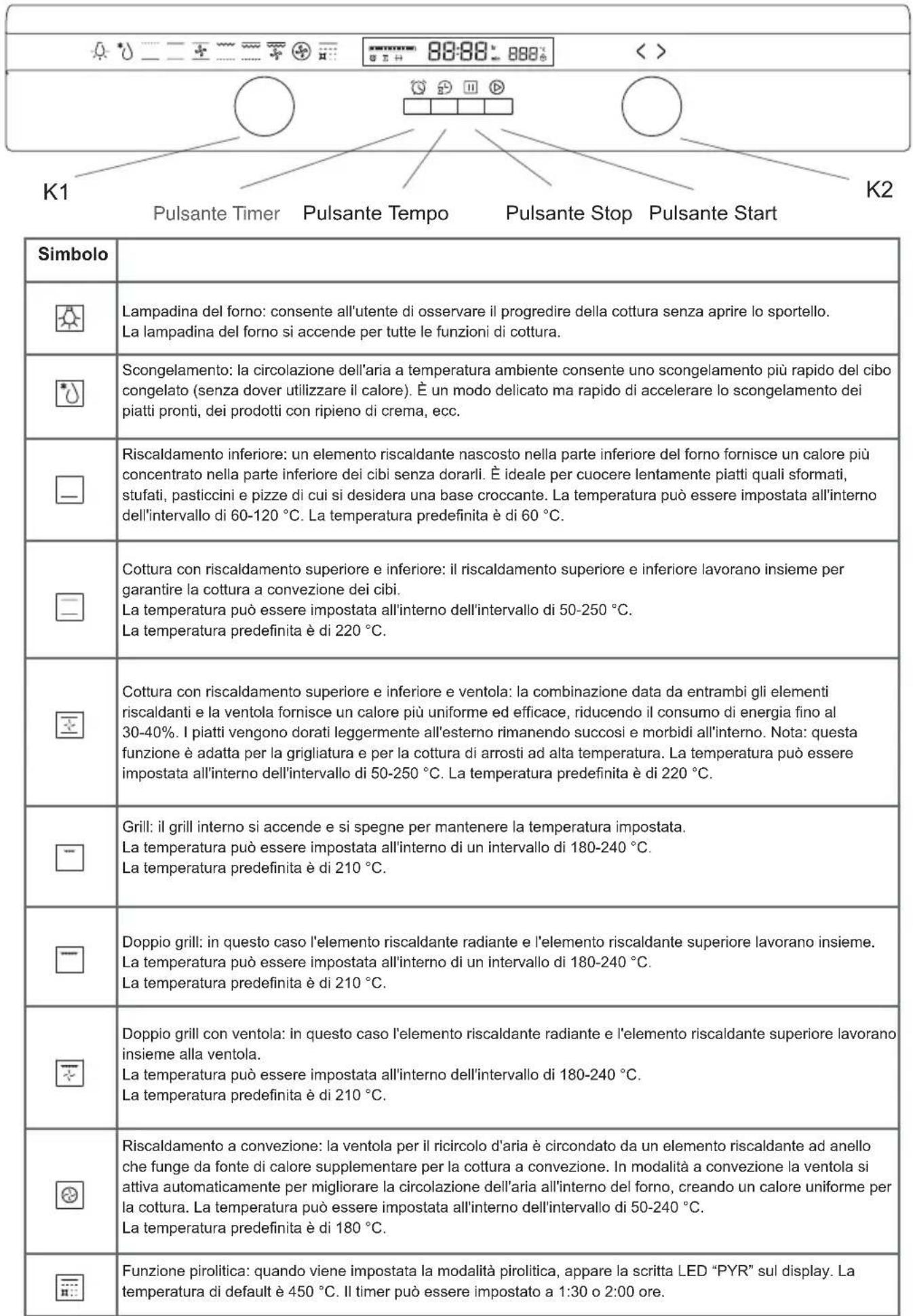

DESCRIZIONE DEL PRODOTTO

ISTRUZIONI D'USO

1. Impostazione dell'orologio

Dopo aver collegato l'unità all'alimentazione elettrica, i simboli "0:00" saranno visibili sul display.

1> Premere "L". Le ci fibre riferite all'ora lampeggiano.
2> Ruotare "K2" per regolare l'impostazione riferita all'ora (valore compreso tra 0 e 23).
3> Premere "8". Le ci fibre riferite ai minuti lampeggiano.
4> Ruotare "K2" per regolare l'impostazione riferita ai minuti (valore compreso tra 0 e 59).
5> Premere “ ^ ” per terminare l'impostazione dell'orologio. “:” lampeggia, e l'ora si accende. Nota: l'orologio è impostato sulla visualizzazione delle 24 ore. Dop o aver acceso il forno, l'orologio, se non è stato più impostato, indica “0:00”.

2. Impostazione della funzione

1> Ruotare "K1" per scegliere la funzione di cottura desiderata. Il simbolo corrispondente si accende.
2> Ruotare "K2" per regolare la temperatura.
3> Premere "D" per confermare l'inizio della cottura.
4> Se si ignora la fase 2, premere “ © ” per confermare l'inizio della cottura; il tempo predefinito è di 9 ore, la temperatura predefinita comparirà sul display a LED.

NOTA:

1>Gli step di impostazione del tempo delle manopole sono i seguenti:
0-0:30 min: step di 1 minuto
0:30-9:00 ore: step di 5 minuti
2> Gli step di impostazione della temperatura sono di 5^ , e 30^ per la funzione grill.
3> Ruotando "K1" è possibile impostare all'inizio della cottura il tempo di cottura.

Dopodiché premere "per confermare.

Se "D" noniene premuto entro 3 secondi, il forn o torner a al tempo impostato in precedenza per continuare la cottura.

4> Ruotando "K2" è possibile impostare all'inizio della cottura la temperatura. Il relativo display si accende.

Dopodiché premere "®" per iniziare la cottura. Se "®" non viene premuto entro 3 secondi, ilorno tornerà alla temperature impostata in precedenza per continuare la cottura.

3. Impostazione dell'accensione della lampadina del forno

1> Ruotare "K1" per selezionare la relativa funzione. L'icona corrispondente si accende.
2> Premere il pulsante "D" per iniziare. "0:00" e l'icona della lampadina "si accendono, "lampeggia.

4. Funzione di interrogazione

Negli stati che seguono, è possible utilizzare la funzione di interrogazione; dopo 3 secondi l'elettrodomestico ritorna nella stato corrente.

1> Durante il funzionamento, se l'orologio è stato impostato, premere il pulsante "®" per visualizzare il tempo corrente; se è stata impostata la funzione timer, premere il pulsante "®" per visualizzare il tempo del timer.
2> Nello stato Timer, se l'orologio è stato impostato, premere il pulsante “L” per visualizzare il tempo corrente.
3> Nello stato di visualizzazione dell'orologio, se è stata impostata la funzione del tempo di ritardo, premere il pulsante "per visualizzare il tempo di ritardo.

5. Funzione di blocco per bambini

Per attivare la funzione di blocco: premere "e" "multaneamente per tre secondi. Risuona un lungo segnale acustico, e "s" si accende.

Per disattivare la funzione di blocco: premere "D" e "H" simultaneamente per 3 secondi. Risuona un lungo segnale acustico,indicando la disattivazione del blocco per bambini.

Not: a forno in funzione, se si vuole interrormere la cottura, premere rapidamente il pulsante Stop.

Non è necessario premere a lungo il pulsante Stop;但这a azione non è valida.

6. Funzione timer:

I'elettrodomestico dispone della funzione timer, il cui tempo più essere programmatotra 0:01 e 9:59 ore.

Il timer più essere impostato solamente a forno in modalità standby.

Per impostare il timer seguire le istruzioni qui sotto:

1> Premere il pulsante di impostazione del timer "S";
2> Ruotare "K2" per impostare l'ora del timer (deve essere compresa tra 0 e 9).
3> Premere nuovamente il pulsante di impostazione del timer "S";
4> Ruotare "K2" per impostare i minuti del timer (devono essere compresi tra 0 e 59).
5> Premere "D" per confermare l'impostazione. Il conto alla rovescia del tempo ha inizio.

Notal: al terminel del tempo impostato il cicalino del forno risuona per 10 volte.

É possible annullare la funzione timer durante l'impostazione premendo il pulsante "II"; una volta impostato il timer, è possible annullario premendo due volte il pulsante Stop.

7. Funzione Start/Pausa/Annulla

1> Se è stato impostato il tempo di cottura, premere "per iniziare la cottura. Se la cottura è in pausa, premere "per proseguire la cottura.
2> Durante il processo di cottura, premere una volta "||" per mettere in pausa la cottura. Premere due volte "||" per annullare la cottura.

8. Funzione di risparmio energetico

1> In standby e con il timer impostato, premere "per tre secondi. Il display a LED si spegne portandosi in modalità di risparmio energetico.
2> Se non vengono effettuate operazioni sul forno nel giro di 10 minuti in standby, il display a LED si spegne portandosi in modalità di risparmio energetico.
3> In modalità di risparmio energetico, premere un pulsante qualsiasi o ruotare una manopola qualsiasi per uscire alla modalità di risparmio energetico.

9. Funzione di tempo di ritardo

1> Per utilizzato la funzione tempo di ritardo, occorre impostare preventivamente l'orologio. L'ora in cui deve accendersi l'elettrodomestico deve essere impostata allo stesso modo dell'orologio (a> Premere il pulsante di impostazione del tempo di ritardo "8L"; b> Ruotare "K2" per impostare l'ora relativa al tempo di ritardo. L'ora deve essere compresa tra 0 e 23. c> Premere nuovamente il pulsante di impostazione del tempo di ritardo "8L". d> Ruotare "K2" per impostare i minuti relativi al tempo di ritardo (devono essere compresi tra 0 e 59), perché premeire il pulsante dell'orologio. Dopodiché ruotare la manopola "K1" per selezionare la funzione.

2> Premere il pulsante "D" per impostare il tempo e la temperatura di cottura. Dopodiché ruotare la manopola "K1" per regolare il tempo, e "K2" per regolare la temperatura.
3> Premere il pulsante "D" per terminare l'impostazione della cottura, e l'orologio comparirà sul display con il symbolo del tempo di ritardo "Σ" sempre acceso. Non compariranno tutte altri symboli di funzione. Il tempo di ritardo può essere verificato premendo "L", 3 secondi dopo comparirà nuovamente l'orologio sul display.
4> Giunta l'ora corrispondente al tempo di ritardo, la cottura inizIERà automaticamente dopo il segnale acustico emesso dal cicalino. Il symbolo relativivo alla preselezione dell'ora "Σ" si spegne, e il display migliormente i symboli consueti.

Nota:

1. Con le seguenti funzioni non è possibile preselezionare l'ora di avvio: accensione della lampadina, scongelamento e sonda di temperatura interna.
2. Durante lo stato tempo di ritardo, premere una volta il pulsante Annulla. Il tempo e la temperatura del menu relativo al tempo di ritardo compariranno con l'icona del menu accesa in maniera fissa. Premendo nuovamente il pulsante Annulla, il display ritorna a visualizzare l'orologio, oppure premere il pulsante Start per tornare allo stato tempo di ritardo.
3. Durante lo stato tempo di ritardo, la funzione timer non è valida.

10. Funzione pirolitica

Questa funzione consente di pulire a fondo la cavity del forno.

1> Ruotare "K1" per selezionare la funzione pirolitica. Il LED sul display alla stritta "PYR".
2> Premere "D" per confermare la cottura. E il tempo di default è 2 ore, il LED sul display alla scritta "PYR".
3> Ruotare "K1" per modificare il tempo di pirolisi. Il timer può essere impostato a 1:30 o 2:00 ore.

Nota:

A) Se lo sportello delorno non è chiuso, il dato è invalido alla pressione del tasto di avvio; il LED sul display visualizza "DOOR", "PYR".
B) Se la temperatura al centro del forno è superiore a 320^ , la pressione del tasto di avvio sare invalida. Il LED sul display在哪la scritta "COOL" e "PYR". Se la temperatura al centro del forno è inferiore a 200^ , premere il tasto di annullamento una volta e ilsystema si arresta; premere di nuovo e ilsystema ritornerà allo stato di attesa. Se superiore a 200^ , schiacciare il tasto di annullamento una volta e ilsystema ritornerà diretamente allo stato di attesa.
C) Se si après lo sportello quando il forno è in funzione, il LED sul display在哪 la scritta “DOOR” e il cicalino emette un segnale acustico continuo finché la porta non viene chiusa o finché non si preme il tasting di annullamento.
D) Prima di attivare la funzione di pulizia pirolitica, rimuovere qualsiasi fuoriuscita in effesso e accertarsi che il fornso sia vuoto. Non lasciare oggetti all'interno (es. padelle, leccarde, stampi, griglie, ecc.), in quanto questi potrebbero subire dei danni.
E) Una volta terminata la pulizia pirolitica, non interrompere l'alimentazione per 1 ora.

10. Nota

1> La lampadina delorno si accende con tutte le funzioni.
2> Una volta impostato il programma di cottura, se il pulsante "D" non è stato premuto nel giro di cinque minuti, sare visualizzato il tempo corrente, oppure ilorno tornerà dello standby.

Il programma impostato non sare valido.

3> Se il cicalino viene effettivamente premuto, quello risuona una volta, se"Ince non viene premuto, quello non reagisce.
4> Al terme della cottura il cicalino risuona cinque volte in modo da avvisare opportunistamente l'utente.

ACCESSIONI

Griglia: per la grigliatura di piatti e per disporre teglie per la cottura di arrosti e la grigliatura.

Guide di supporto: QUESTe guide di supporto, disposte sul latodestro e sinistro del forn, possono essere rimosse per pulirele pareti del forn o (solo per modelli specifici).

Leccarda universale: per cuocere grande quantità di cibo, quali torte, paste e pasticcini, cibo surgelato, ecc., oppure per raccogliere il grasso fuoriuscito dai cibi o i succhi della carne.

Guide telescopiche: alcuni modelli possono essere dotati di guide telescopiche per facilitare l'utilizzo delorno.

Queste guide telescopiche possono essere smontate per la pulizia svitando le relative viti di fissaggio (solo per modelli specifici).

ATTENZIONE DURANTE L'INSERIMENTO DELLE GRIGLIE O DELLE LECCARDE:

per garantire l'esercizio sicuro dell'elettrodomestico, prestare assolutamente attenzione a che le griglie o le leccarde vengano inserte correttamente tra le guide laterali. Ciò garantirà che i cibi bollenti non scivolino durante l'estrazione della griglia o della leccarda.

SOSTITUZIONE DELLA LAMPADINA

Per sostituire la lampadina procedere come segue:

1> Scollegare l'elettrodomestico alla rete elettrica, oppure spegnere l'interruttore automatico della presa di corrente dell'unità.
2> Svitare la copertura della lampadina in vetro ruotandola in senso antiorario (nota: più essere necessario esercitare della forza), e sostuire la lampadina con una nuova dello stesso tipo.
3> Avvitare nuovamente in posizione la copertura della lampadina in vetro. NOTEA: utilizzare solamente lampadine allogene da 25-40 W/220 V-240 V, T 300^

FISSAGGIO DEL FORNO AL MOBILE

1. Inserire ilorno nella rientranza del mobile.
2. Aprire lo sportello del forno.

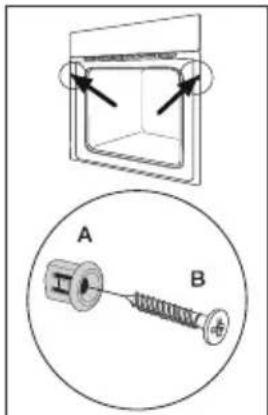

3. Fissare il forno al mobile della cucina con due distanziatori "A" adatti ai fori presenti nel telao del forno, e insereire le due viti "B".

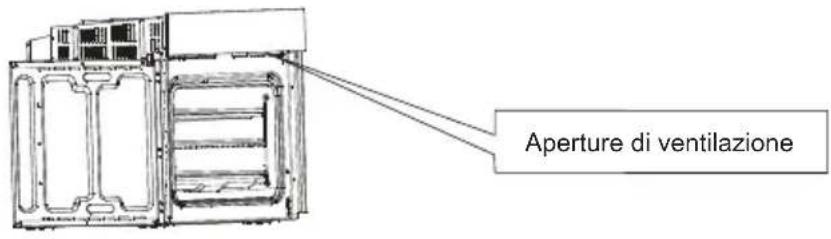

APERTURE DI VENTILAZIONE

Al terme della cottura, oppure in stato di pausa o di standby, se la temperatura presente al centro delorno supera i 75^ C, la ventola di raffreddamento continuera a funzionare per 15 minuti. In caso contrario, se la temperatura presente al centro del fornò è inferiore ai 75^ C, la ventola di raffreddamento si arresteràpreventamente.

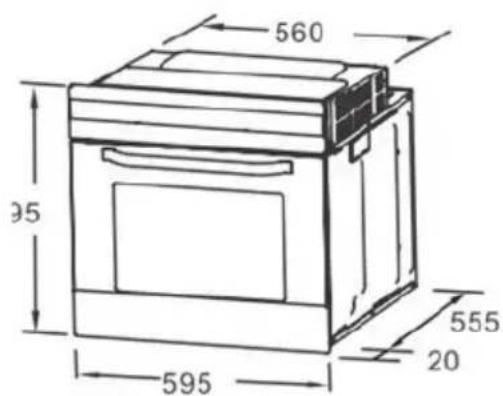

INSTALLAZIONE

NOTA: il numero di accessori inclusi dipende dal tipo di elettrodomestico acquistato.

PULIZIA E MANUTENZIONE

Perché l'elettrodomestico continui ad essere affidabile ed ave un aspetto gradevole nel corso del tempo, si consiglia di mantenerlo pulito. Il design moderno dell'unità facilità la manutenzione, che è ridotta al minimo. Le parti dell'unità che vengono a contatto con il cibo devono essere pulite regolarmente.

Scollegare l'elettrodomestico alla corrente prima di effettuare qualsiasi lavoro di manutenzione e pulizia.
Portare tutti i comandi in posizione OFF.
- Attendere finché l'interno dell'unità non è più bollente ma ancor leggermente caldo: ciò facilititerà le operazioni di pulizia.
Pulire la superficie dell'unità con uno strofinaccio umido, un spazzolino morbido o una spugna molle, dopodiché asciugare. In caso di forte sporcizia, utilizzare acqua calda con un prodotto detergente non abrasivo.
Per pulire il vetro dello sportello del forno, non utilizzato detergenti abrasivi o raschietti affiliati in metallo, che possono graffiare la superficie o provocare il danneggiamento del vetro.
Non lasciare mai sostane acide (succo di limone, aceto) sulle parti in acciaio inox.
Non utilizzare un pulitore ad alla pressione per pulire l'unità. Le leccarde possono essere lavate con un detersivo delicato.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

Provedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali effetti negativi sull'ambiente e sulla salute umana, altrimenti causati da una gestione inappropriata dello smaltimento del prodotto. Il symbolo sul prodotto indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparentecchiature elettriche ed elettroniche. I rifiuti devono essere smaltiti in conformità alle normative locali in materia di controllo ambientale. Per informazioni più dettagliate sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di racolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.

Istruzioni di installatione del listello di copertura dello sportello e del gruppo staffa di rotazione

Preparazione prima dello smontaggio

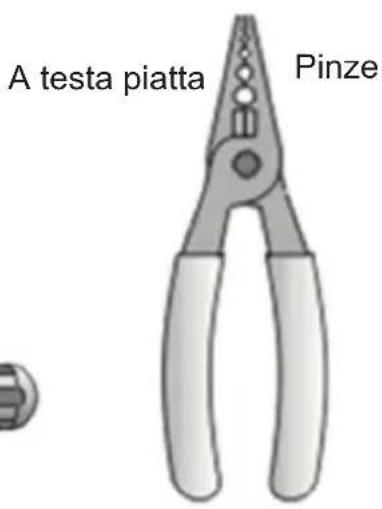

La maggior parte degli utensili necessari è illustrata di seguito. Alcuni utensili sono opzionali.

Phillips

Pinza per cavi
Tronchesi a taglienti diagonali

Chiavi per dadi
Chiave inglese

Smontaggio dei componenti

Smontaggio dello sportello delorno

Fase 1: après completeness lo sportello del forno.

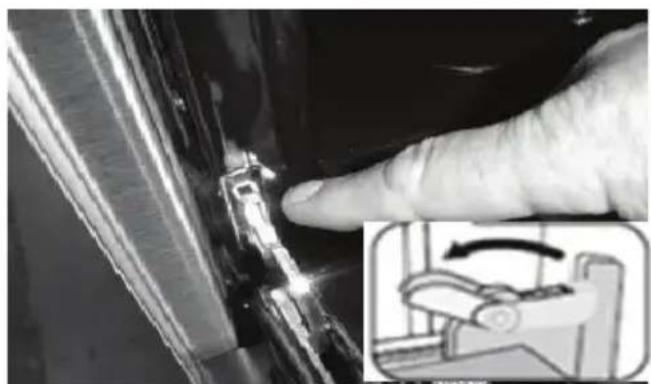

Fase 2: insere i blocchi su entrambhe le cerniere fino all'arresto.

Cerniera bloccabile

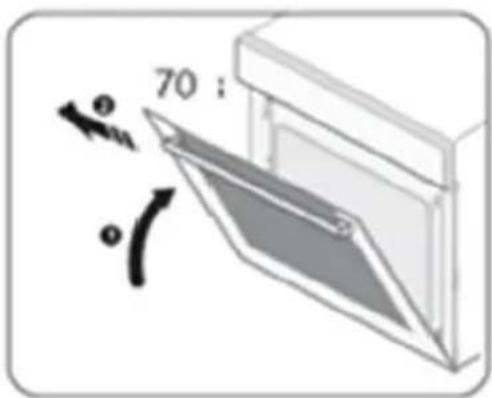

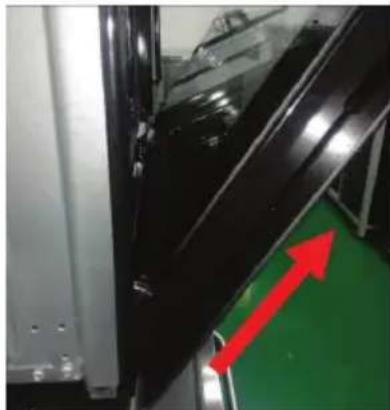

Fase 3: sollevare lo sportello finché non forma un angolo di 30^

con la parte frontale delorno.

Tenere lo sportello su entrambi i lati con due mani. Sollevare lo sportello ed estrarlo.

Avverenza: non estrarre lo sportello esercitando forza ed evitare che il vetro si rompa durante la procedura di smontaggio.

Avvertenza: le molle della cerniera potrebbero sganciarsi provocando lesioni personali.

Avvertenza: non sollevare né trasportare lo sportello del forno tenendolo dall'impugnatura.

Smontaggio dei componenti dello sportello delorno.

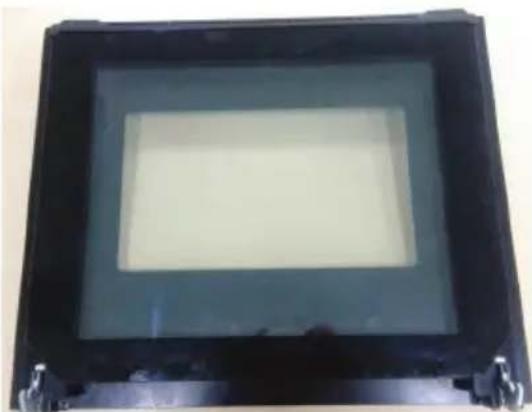

Fase 1: rimuovere lo sportello del forno, e disporlo in piano sul piano di lavoro su di un supporto morbido, vedi 2.1.

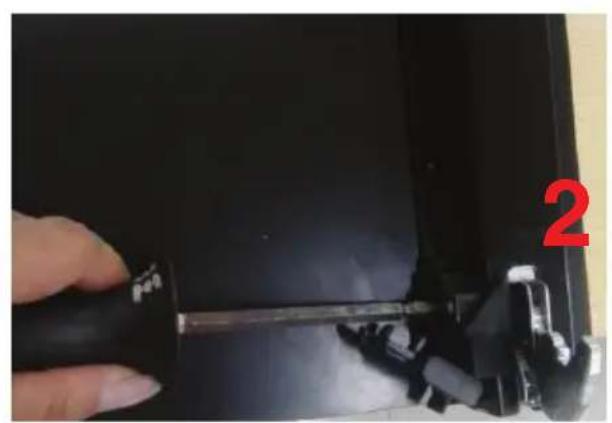

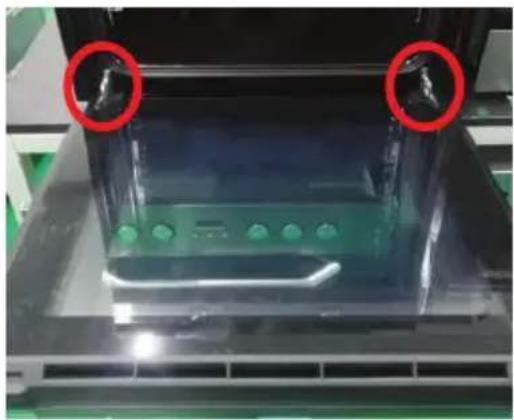

Fase 2: après il gruppo staffa di rotazione dello sportello, a questo propositofare riferimento all'azione illustrata nella figura che segue.

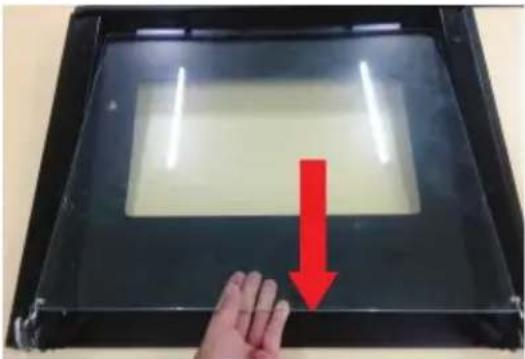

Fase 3: sollevare ed estrarre il vetro esterno dello sportello, dopodiché estrarre nelle stesso modo il vetro centrale dello sportello;

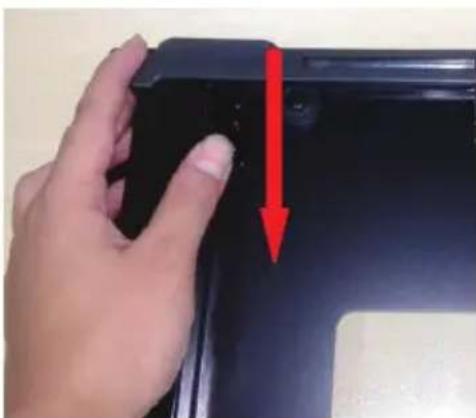

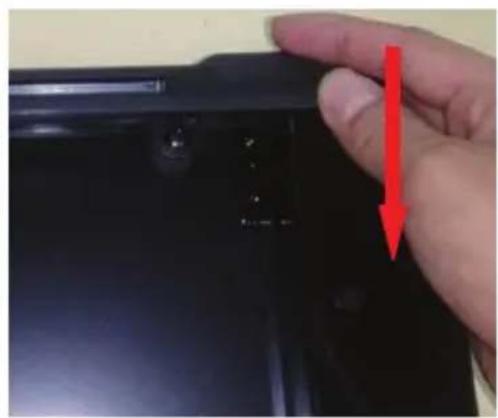

Fase 4: utilise una mano per spingere il listello di copertura dello sportello verso la parte centrale (1), dopodiché sollevare la copertura con l'altra mano (2);

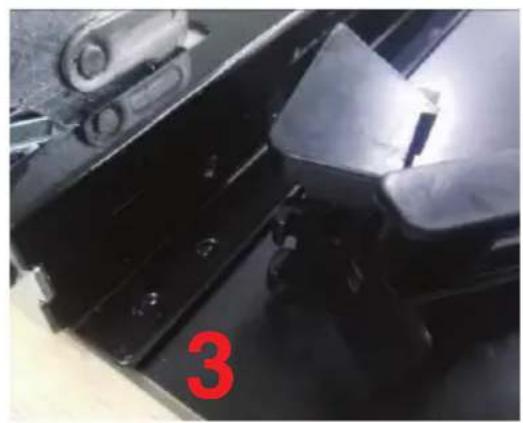

Fase 5: allentare il gruppo staffa di rotazione con l'ausilio del cacciavite, dopodiché rimuovere il gruppo dal telao dello sportello;

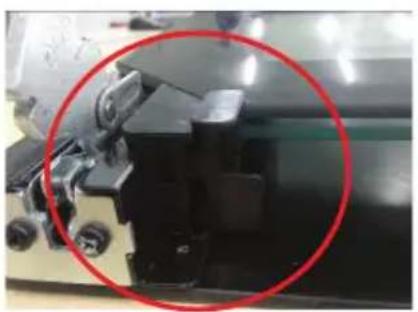

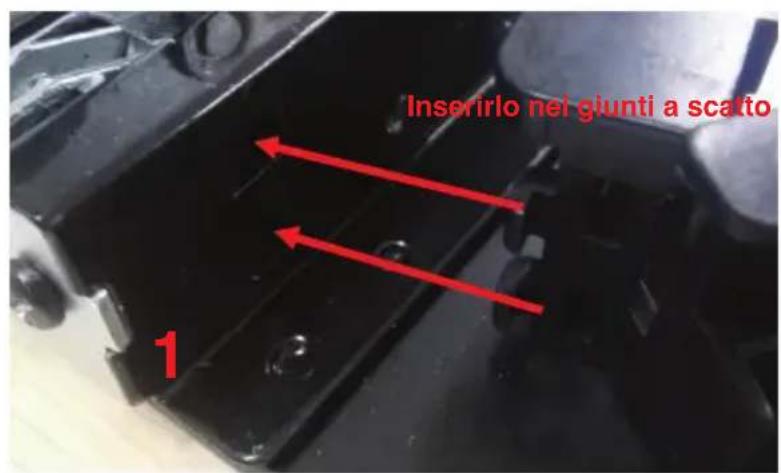

Fase 6: sostituire i gruppi staffa di rotazione e inserirli nei giunti a scatto, infine fissarli con la vite;

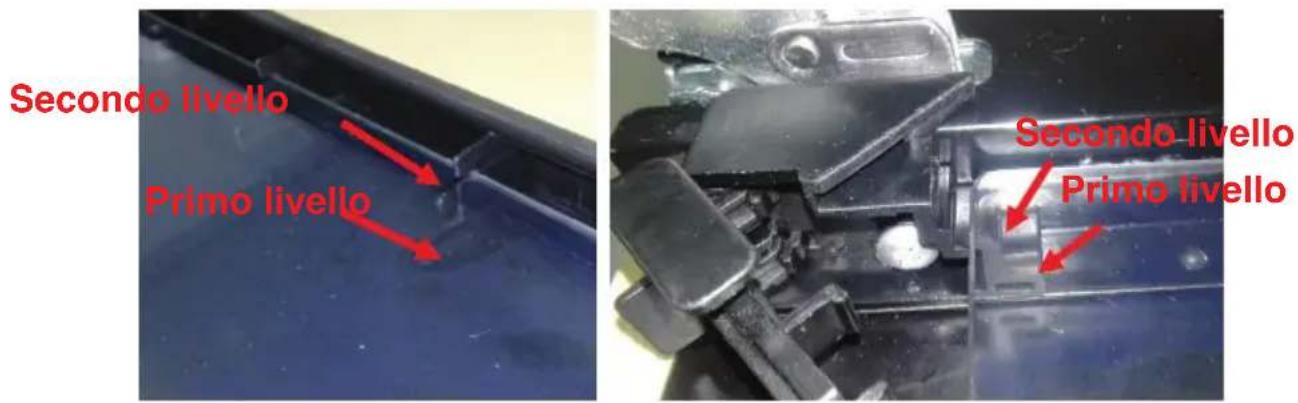

Fase 7: montare il nuovo listello di copertura dello sportello sulla staffa sincerandosi che sua saldamente montato;

Fase 8: montare il vetro centrale dello sportello prestando attenzione a inserirlo nel secondo livello del listello di copertura dello sportello, se questo è composta da 3lastre in vetro. Se il sportello è composto da 4lastre, sare necessario collocare un'alto vetro centrale nel primo livello.

Fase 9: montare il vetro esterno e terminare il lavoro di sostituzione.
