N3804A5 - Agrafeuse METABO - Notice d'utilisation et mode d'emploi gratuit

Marque	Metabo
Modèle	N3804A5
Type de produit	Agrafeuse pneumatique
Dimensions (L × H × l)	263 mm × 235 mm × 76 mm
Poids	1,2 kg
Alimentation	Air comprimé (pression 70–120 psi, 4,9–8,3 bar)
Capacité du magasin	100 agrafes
Type d'agrafe compatible	Agrafes à finition calibre 18 couronne 1/4 pouce
Consommation d'air	0,025 ft³/cycle (0,73 l/cycle) à 100 psi
Modes de déclenchement	Séquentiel unique et par contact (commutable)
Fonctions principales	Agrafage pneumatique, réglage de profondeur, soufflette intégrée, crochet de suspension, capuchon de bec protecteur
Sécurité	Lunettes de protection obligatoires ; débrancher le tuyau d'air avant entretien ; ne pas utiliser d'oxygène ou de gaz combustibles
Entretien et nettoyage	Graisser avec huile de machine pneumatique Metabo HPT ; nettoyer le filtre et purger le compresseur quotidiennement
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente agréé Metabo HPT ; réparations par personnel qualifié
Informations générales	Agrafeuse professionnelle pour fabrication de meubles, portes, fenêtres, etc.

FOIRE AUX QUESTIONS - N3804A5 METABO

Comment changer le mode de déclenchement entre séquentiel unique et par contact ?

Pour changer le mode, retirez d'abord le tuyau d'air et toutes les agrafes. Retirez la vis de verrouillage avec un tournevis. Abaissez le dispositif de commutation en position basse pour le mode déclenchement par contact, ou relevez-le en position haute pour le mode déclenchement séquentiel unique. Assurez-vous que le commutateur est bien en butée.

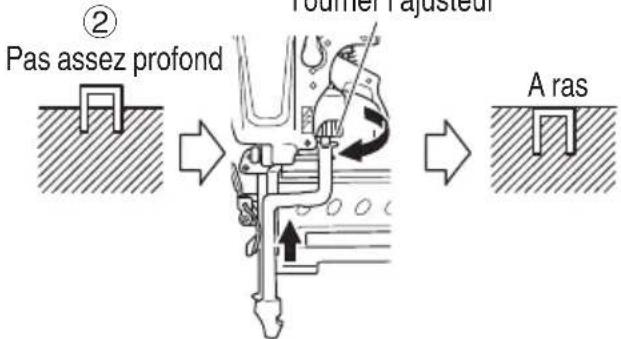

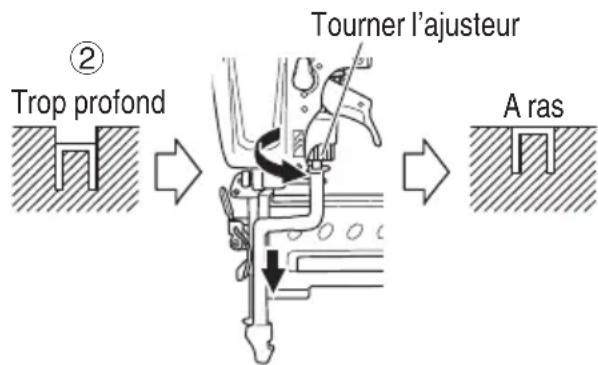

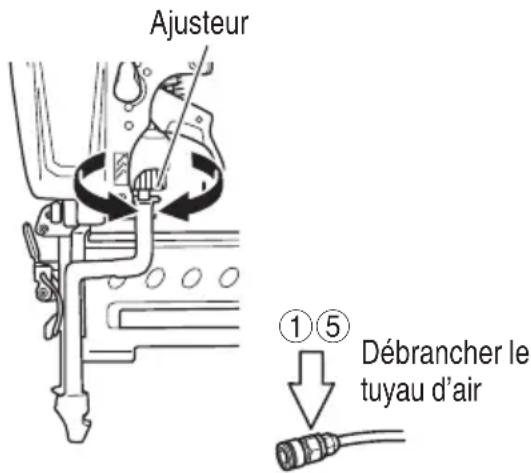

Comment régler la profondeur d'enfoncement des agrafes ?

Débranchez le tuyau d'air. Tournez l'ajusteur situé sur l'agrafeuse : dans le sens moins profond si les agrafes s'enfoncent trop, ou dans le sens plus profond si elles ne s'enfoncent pas assez. Effectuez un essai après réglage et répétez si nécessaire.

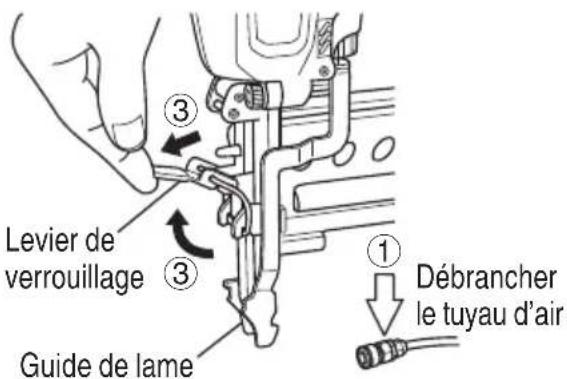

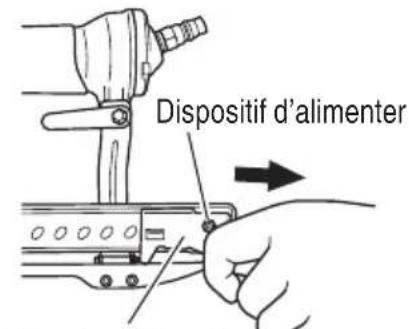

Que faire en cas de bourrage d'agrafe ?

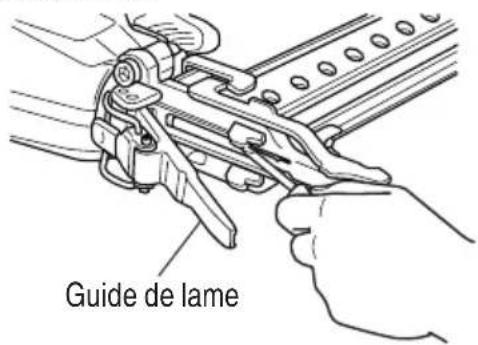

Débranchez le tuyau d'air et retirez toutes les agrafes du chargeur. Ouvrez le levier de verrouillage et la plaque de guidage. Retirez l'agrafe coincée avec un tournevis plat. Refermez la plaque et le levier. Si les bourrages sont fréquents, contactez un service après-vente agréé.

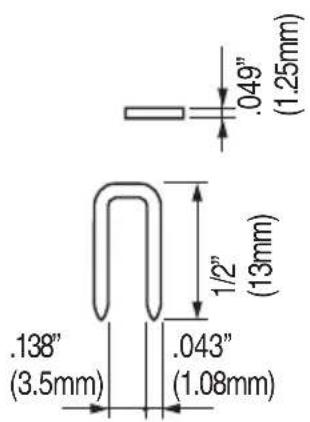

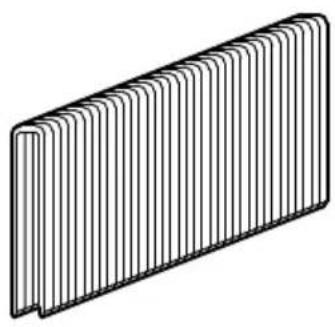

Quel type d'agrafe utiliser avec l'agrafeuse N3804A5 ?

Utilisez exclusivement des agrafes Metabo HPT d'origine de calibre 18, couronne 1/4 pouce. L'utilisation d'autres agrafes peut provoquer un mauvais fonctionnement et des blessures.

Quelle pression d'air est recommandée ?

La pression d'air doit être comprise entre 70 et 120 psi (4,9 – 8,3 bar). Ne dépassez jamais 120 psi. Ajustez la pression en fonction de la dureté du matériau et de la longueur des agrafes.

Comment graisser correctement l'agrafeuse ?

Utilisez une huile de machine pneumatique Metabo HPT. Si vous n'avez pas de lubrificateur en ligne, versez 5 à 10 gouttes dans le bouchon d'air deux fois par jour. Ne jamais utiliser d'huile détergente ou d'additifs.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de protection avec écrans latéraux. Ne dirigez jamais l'outil vers vous ou autrui. Ne placez pas le doigt sur la gâchette en dehors des opérations. Débranchez le tuyau d'air avant tout entretien. N'utilisez que de l'air comprimé, jamais d'oxygène ou de gaz combustibles.

Puis-je utiliser de l'oxygène ou un autre gaz en bouteille comme source d'air ?

Non, absolument pas. L'utilisation d'oxygène ou de gaz combustibles peut provoquer une explosion et des blessures graves. Utilisez exclusivement de l'air comprimé propre, sec et régulé.

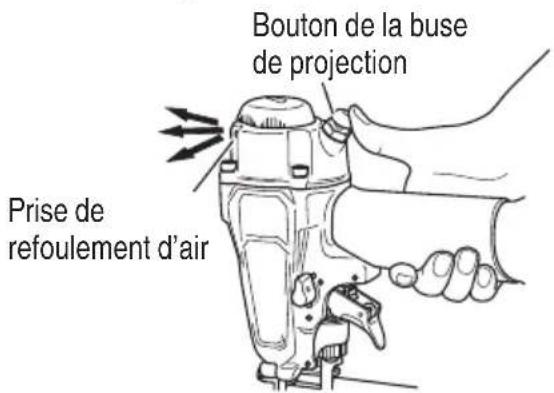

Comment utiliser la soufflette intégrée ?

La soufflette sert à évacuer les copeaux de bois. Tout en maintenant l'agrafeuse éloignée de la pièce, appuyez sur le bouton de la buse de projection avec le pouce pour souffler de l'air. Ne dirigez jamais la sortie d'air vers une personne.

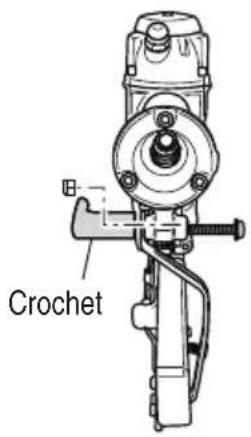

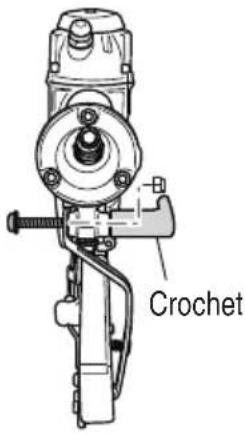

Comment accrocher l'agrafeuse avec le crochet ?

Le crochet peut être fixé à droite ou à gauche. Pour changer sa position, retirez la vis, déplacez le crochet et revissez. Accrochez-le uniquement sur une surface stable et à hauteur d'homme. Ne l'accrochez pas à votre corps ou à vos vêtements.

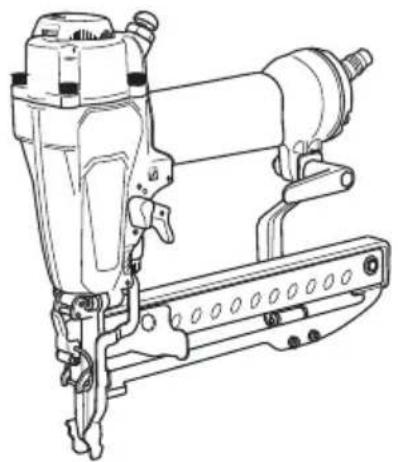

MODE D'EMPLOI N3804A5 METABO

Instruction and safety manual Manuel d'instructions et de sécurité Instrucciones y manual de seguridad

Model Modèle Modelo

N 3804A5

Stapler Agrafeuse Grapadora

Une utilisation incorrecte et sans respecter la sécurité de cette agrafeuse risque d'entraîner la mort ou des blessures graves! Ce manuel renferme des instructions importantes sur la sécurité de l'outil. Lire et bien assimiler ce manuel avant d'utiliser l'agrafeuse. Cet outil ne doit jamais être utilisé par une personne n'ayant pas pris connaissance du manuel. Ce mode d'emploi doit être conservé dans un endroit sûr.

PELIGRO

Lire et bien assimiler toutes les étiquettes de l'outil ainsi que toutes les instructions de fonctionnement, les consignes de sécurité et les avertissements de ce mode d'emploi avant d'utiliser ou d'entretenir cette agrafeuse.

Le non respect des avertissements pourrait entraîner la MORT ou des BLESSURES GRAVES.

La plupart des accidents résultant de l'utilisation ou de l'entretien des agrafeuses sont dus au non respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentiellement dangereuse avant qu'elle ne se produise, et en respectant les procédures de sécurité applicables.

Les consignes de sécurité élémentaires sont données dans la section "SECURITE" du manuel et dans les sections relatives aux instructions d'utilisation et d'entretien.

Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l'outil sont identifiés par les mots DANGER et AVERTISSEMENT, sur l'agrafeuse et dans ce manuel.

Ne jamais utiliser cette agrafeuse pour des applications autres que celles qui sont spécifiées dans cette manuel.

DEfi nition des mots de signalisation

DANGER indique une situation imminente dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner la mort ou des blessures graves.

ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou modérées, ou d'endommager l'outil.

REMARQUE met en relief les informations essentielles.

EXPLICATION DE L'ACTION D'AGRAFAGEDE L'AGRAFEUSE metabo HPT

O MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE:

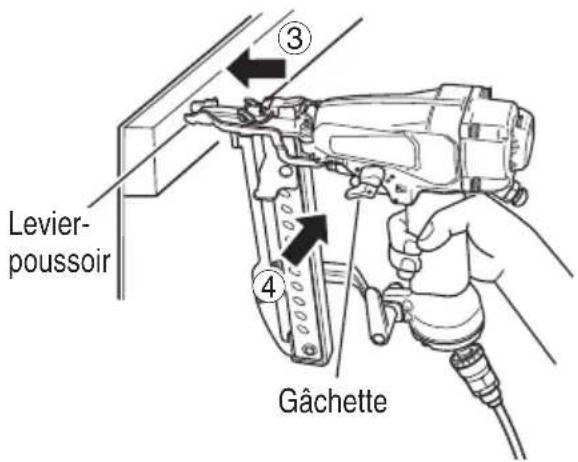

Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou.

Une fois l'agrafe posée, l'opérateur doit relâcher la gâchette puis appuyer dessus une nouvelle fois pour enfoncer une autre agrafe.

O MÉCANISME DE DÉCLENCHEMENT PAR CONTACT:

Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou.

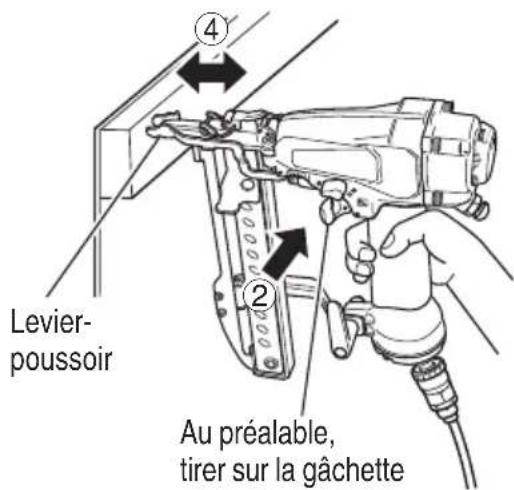

Tirer tout d'abord sur la gâchette, puis appuyer le levier-poussoir contre le bois pour enfoncer le clou.

Si la gâchette est maintenue tirée, un clou s'enfonce chaque fois que l'on appuie le levier-poussoir contre le bois.

* À la sortie d'usine, ce produit est verrouillé sur le DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

Voir « MÉTHODES D'UTILISATION » pour savoir comment basculer entre les commandes.

SECURITE

CONSIGNES DE SECURITE IMPORTANTES POUR L'UTILISATION DE L'AGRAFEUSE

CONSIGNES RELATIVES À UN RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES

Généralités

Afin de réduire les risques de choc électrique, d'incendie et de blessures physiques, LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER L'OUTIL.

DANGER

1. LES OPÉRATEURS ET LES AUTRES PERSONNES DANS L'AIRE DE TRAVAIL DOIVENT PORTER UNE PROTECTION OCULAIRE (LUNETTES DE PROTECTION AVEC ÉCRANS LATÉRAUX).

Quand on utilise l'agrafeuse, toujours porter des lunettes de protection avec visières latérales, et veiller à ce que les autres personnes dans la zone de travail en portent également.

Les lunettes de protection devront respecter les exigences de l'ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par l'avant et par le côté.

Les lunettes ordinaires ne fournissent pas une protection adéquate.

L'employeur doit veiller à ce que la personne qui utilise l'agrafeuse et les autres personnes dans l'aire de travail portent des lunettes de protection.

2. NE JAMAIS UTILISER DE GAZ AUCUN AUTRE GAZ EN BOUTEILLE. IL POURRAIT SE PRODUIRE UNE EXPLOSION.

Ne jamais utiliser d'oxygène, de gaz combustibles ni aucun autre gaz en bouteille comme source d'alimentation de l'agrafeuse.

L'utilisation de ces gaz serait dangereuse, car l'agrafeuse exploserait. Utiliser exclusivement de l'air comprimé propre, sec et régulé.

⚠ AVERTISSEMENT

3. NE JAMAIS DIRIGER L'OUTIL VERS SOI NI VERS QUELQU'UN D'AUTRE DANS L'AIRE DE TRAVAIL.

Toujours supposer que l'agrafeuse renferme des clous.

Ne jamais diriger l'agrafeuse vers soi, ni vers quelqu'un d'autre, qu'elle renferme des clous ou non.

Si l'on enfonce des clous par erreur, cela risque de provoquer des blessures graves.

Ne jamais s'amuser avec l'agrafeuse.

L'agrafeuse est un instrument de travail. Le respecter.

4. NE PAS PLACER LE DOIGT SUR LA GÂCHETTE ET MAINTENIR LES DOIGTS ÉLOIGNÉS DE CELLE-CI QUAND ON N' EFFECTUE PAS

D'AGRAFAGE POUR ÉVITER TOUT RISQUE D'AGRAFAGE ACCIDENTEL.

Ne jamais transporter l'outil avec le doigt sur la gâchette, car on risquerait d'enfoncer accidentellement un clou et de se blesser ou de blesser quelqu'un d'autre.

Toujours transporter l'agrafeuse exclusivement par sa poignée.

5. CONNAÎTRE ET COMPRENDRE LE SYSTÈME DE GÂCHETTE UTILISÉ.

Lire et bien assimiler la section intitulée “MÉTHODES D’UTILISATION”. (pages 36 – 39)

6. NE PAS ENTRER EN CONTACT AVEC L'EMBOUT DE SÉCURITÉ (LEVIER-POUSSOIR) QUAND ON N'EFFECTUE PAS DE CLOUAGE.

SECURITE — suite

⚠ AVERTISSEMENT

Lors de l'utilisation de ces outils, des précautions de base doivent être respectées, notamment:

1. Zone de travail

(1) Maintenir la zone de travail propre et bien éclairée.

Les zones sombres et encombrées augmentent les risques de choc électrique, d'incendie ou blessures physiques.

(2) Ne pas utiliser l'agrafeuse dans un endroit présentant un risque d'explosion, par exemple en présence de liquides infl ammables, de gaz ou de poussières combustibles.

L'agrafeuse peut provoquer des étincelles susceptibles d'enfl ammer la poussière ou les vapeurs.

(3) Maintenir les passants, enfants et visiteurs à l'écart pendant l'utilisation de l'agrafeuse. Toute distraction peut provoquer la perte de contrôle de l'agrafeuse.

2. Sécurité personnelle

(1) Rester sur ses gardes. Se concentrer sur la tâche et faire preuve de bon sens quand on travaille avec l'agrafeuse. Ne pas utiliser l'agrafeuse si on est fatigué, après avoir consommé des drogues ou de l'alcool, ou sous l'influence de médicaments.

Tout moment d'inattention pendant l'utilisation de l'agrafeuse augmente le risque de blessures physiques.

(2) Porter des vêtements appropriés. Ne pas porter de vêtements amples ou de bijoux. Si l'on a les cheveux longs, les maintenir sous un couvrechef. Maintenir les cheveux, vêtements et gants à l'écart des pièces mobiles.

Les vêtements amples, les bijoux et les cheveux longs augmentent le risque de blessures physiques car ils peuvent être entraînés par les pièces mobiles.

(3) Éviter toute mise en marche accidentelle. Vérifier que le commutateur est sur arrêt avant de brancher le tuyau d'air. Ne pas transporter l'agrafeuse en gardant le doigt sur le commutateur ou raccorder le tuyau d'air quand le commutateur est sur marche.

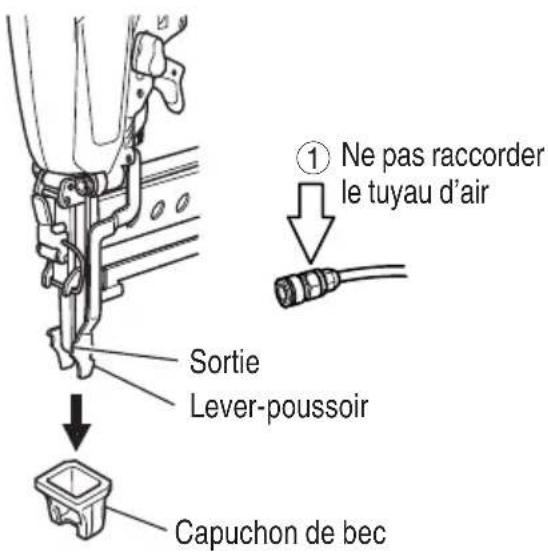

(4) AVERTISSEMENT - Débrancher le tuyau d'air de l'agrafeuse quand on eff ectue des réglages ou l'entretien, on retire des agrafes coincés, on actionne le levier-poussoir, fi xation

et retrait du capuchon avant, on ne s'en sert pas, on quitte l'aire de travail, on le laisse h de la supervision ou du contrôle de l'opérateur on le charge ou le décharge, on le passe à quelqu'un d'autre, on le soulève ou l'abaisse, ou on le déplace dans un autre endroit. Ne jamais essayer de retirer des agrafes coincées ou de réparer l'agrafeuse si le tuyau d'air n'est pas débranché et que les agrafeuses restants n'ont pas été retirées de l'agrafeuse. L'agrafeuse ne doit jamais rester sans surveillance car des personnes non familiarisées avec ce type d'outil pourraient la manipuler et se blesser.

Ces mesures de précaution réduisent le risque de blessures physiques.

(5) Ne pas trop se pencher. Conserver une bonne assise et un bon équilibre en permanence. Une bonne assise et un bon équilibre favorisent un meilleur contrôle de l'agrafeuse dans des situations inattendues.

(6) Utiliser des équipements de sécurité. Utiliser un masque anti-poussière, des chaussures de sécurité antidérapantes et un casque de sécurité lorsque les conditions l'exigent.

(7) AVERTISSEMENT - Risque de perte auditive. Porter une protection auditive.

La protection auditive doit avoir un CAS (coefficient d'atténuation sonore) déterminé selon les règles de l'Agence américaine de la protection de l'environnement, approprié pour l'exposition au bruit.

(8) Toujours porter un casque.

Toujours porter un casque pour se protéger la tête contre les projectiles.

(9) Ne pas attacher le tuyau ou l'agrafeuse à votre corps.

Attacher le tuyau à la structure pour réduire le risque de perte d'équilibre en cas de mouvements brusques du tuyau.

(10) AVERTISSEMENT - Enfoncer les agrafes uniquement dans une surface de travail appropriée. Ne pas enfoncer les agrafes dans d'autres agrafes. Celles-ci pourraient ricocher et blesser quelqu'un, ou provoquer une réaction inattendue de l'agrafeuse susceptible d'entraîner une blessure physique.

SECURITE — suite

⚠ AVERTISSEMENT

3. Utilisation et entretien de l'agrafeuse

(1) Utiliser des serre-joints ou tout autre moyen pratique pour maintenir la pièce sur une surface stable en toute sécurité.
Maintenir la pièce à la main ou contre soi est une technique instable et peut provoquer une perte de contrôle.
(2) Ne pas forcer sur l'agrafeuse. Utiliser l'agrafeuse approprié à votre usage. L'agrafeuse approprié eff ectuera la tâche en toute sécurité selon les spécifi cations pour lesquelles elle est destinée.
(3) Ne pas utiliser l'agrafeuse si le commutateur ne permet pas de la mettre sur marche Toute agrafeuse ne pouvant pas être contrôlée par le commutateur est dangereux et doit être réparé. Ne jamais utiliser une agrafeuse défectueuse ou qui ne fonctionne pas normalement. Si l'agrafeuse semble ne pas fonctionner comme d'habitude, qu'elle émet des bruits bizarres ou qu'elle semble défectueuse, cesser immédiatement de l'utiliser et la faire réparer par un service après-vente metabo HPT agréé.
(4) Débrancher le tuyau d'air de l'agrafeuse avant de procéder à des réglages, de changer des accessoires ou de la remiser. Ces mesures de sécurité préventives réduisent le risque de déclenchement accidentel de l'agrafeuse.
(5) Remiser l'agrafeuse, lorsqu'elle est inutilisée, hors de portée des enfants et de toute personne non formée à son utilisation. Une agrafeuse s'avère dangereuse entre les mains de personnes non formées à son utilisation.
(6) Entretenir soigneusement l'agrafeuse. Veiller à ce que l'agrafeuse soit toujours propre et graissée pour obtenir un fonctionnement optimal et en toute sécurité.
(7) Contrôler tout mauvais alignement ou grippage des pièces mobiles, toute rupture de pièces et toute autre situation pouvant affecter le fonctionnement de l'agrafeuse.

Si elle est endommagée, faire réparer l'agrafeuse avant toute nouvelle utilisation. En raison de la pression d'air élevée à l'intérieur de l'agrafeuse, les fi ssures en surface sont dangereuses. Pour éviter tout risque, ne pas faire tomber l'agrafeuse ni la heurter contre des surfaces dures ; et ne pas la rayer ni y graver d'inscriptions. Denom sont provoqués par des agrafeuses mal entretenues. Il y a un risque d'éclatement si l'agrafeuse est endommagée.

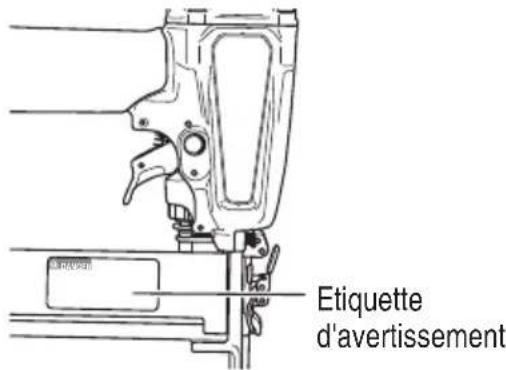

(8) Ne pas utiliser une agrafeuse en mauvais état de marche. Des étiquettes et une séparation physique doivent être utilisées pour contrôle.
(9) Utiliser exclusivement des accessoires fournis ou recommandés par metabo HPT pour cette agrafeuse spécifique. L'utilisation d'un accessoire non destiné à cette agrafeuse spécifi que augmente le risque de blessures physiques.
(10) Utiliser exclusivement les clous mentionnés dans la section Accessoires du présent manuel.

ou a r é t. Les agrafeuses non recommandés par metabo HPT en vue d'une utilisation avec cette agrafeuse augmentent le risque de blessures physiques ou peuvent endommager l'agrafeuse.

4. Entretien

(1) L'entretien de cet outil doit être confié exclusivement au personnel d'entretien qualifié é.
(2) Pour les réparations, utiliser exclusivement des pièces de rechange identiques. Utiliser exclusivement des pièces agréées.
(3) Utiliser exclusivement la graisse fournie avec l'agrafeuse ou recommandée par metabo HPT.

5. Alimentation d'air

(1) Ne jamais raccorder l'agrafeuse à une source d'alimentation qui risque de dépasser 200 psi (13.7 bars 14 kgf/cm 2) si une défaillance du régulateur se produit.

Une pression excessive à l'intérieur de l'agrafeuse peut provoquer son éclatement, un fonctionnement anormal, la panne de l'agrafeuse ou des blessures physiques graves.

120 psi 120 psi

NE PAS DÉPASSER 120 psi (8.3 bars 8.5 kgf/cm²).

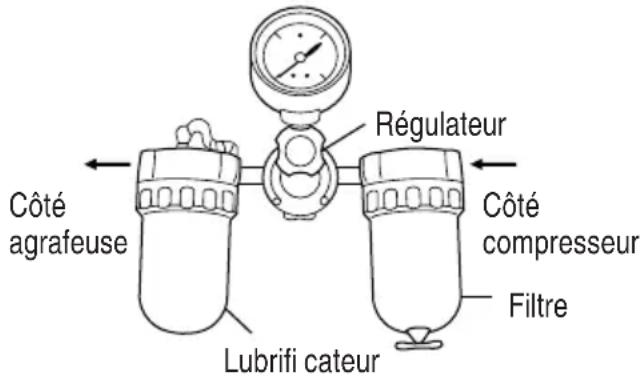

Utiliser exclusivement de l'air comprimé propre, sec et régulé à la pression nominale ou dans la plage de pression nominale indiquée sur l'agrafeuse.

Toujours vérifier, avant d'utiliser l'agrafeuse, que l'alimentation d'air a été ajustée en fonction de la pression d'air nominale ou dans la plage de pression d'air nominale stipulée.

SECURITE — suite

⚠ AVERTISSEMENT

(2) Ne jamais utiliser de gaz réactifs (tels que l'oxygène), de dioxyde de carbone, de gaz combustibles ou tout autre gaz en bouteille comme source d'alimentation de l'agrafeuse.

L'utilisation de ces gaz pourrait provoquer une explosion et causer de graves blessures physiques.

1. Autres

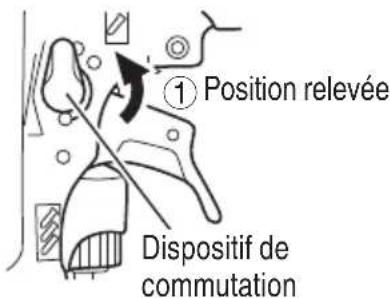

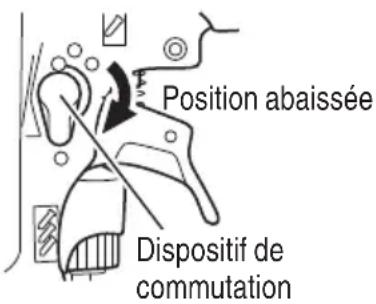

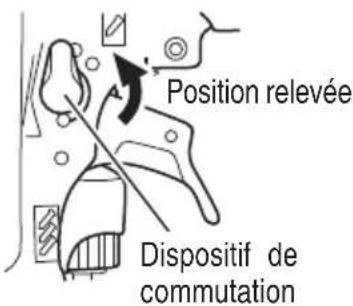

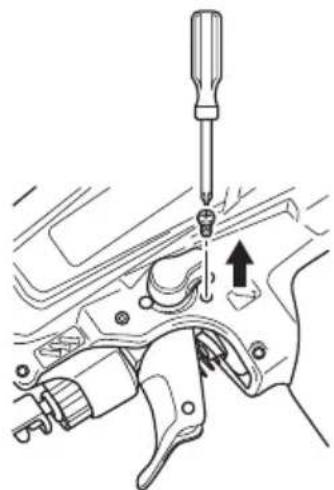

(1) Avant de commencer le travail, vérifi er le dispositif de commutation de l'opération d'agrafage.

Cette agrafeuse metabo HPT comprend un dispositif de commutation de l'opération d'agrafage.

Avant de commencer le travail, vérifier le réglage du dispositif de commutation de l'opération d'agrafage.

Si le dispositif de commutation de l'opération d'agrafage n'est pas réglé correctement, l'agrafeuse ne fonctionnera pas correctement.

(2) Toujours sélectionner le dispositif de commutation approprié pour l'application et la formation de l'opérateur.

(3) Lors du basculement entre le déclenchement SÉQUENTIEL UNIQUE et le déclenchement PAR CONTACT, déconnectez le tuyau d'air et retirez toutes les agrafes.

(4) Lorsque le crochet est fi xé, faites fonctionner l'outil uniquement avec le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE et pas avec le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.

(5) Faire attention aux doubles activations et aux coups par l'agrafeuse suite au retour brutal (« rappel »). Après avoir enfoncé une agrafe, l'agrafeuse peut eff ectuer un rappel causant son éloignement de la surface de travail.

Pour réduire le risque de blessure, toujours gérer le rappel en :

1) maintenant toujours le contrôle de l'agrafeuse.

2) laissant le rappel éloigner l'agrafeuse de la surface de travail.

3) ne résistant pas au rappel de sorte que l'agrafeuse sera refoulée contre la surface de travail. Dans « MÉCANISME DE DÉCLENCHEMENT PAR CONTACT », si on laisse le levier-poussoir entrer de nouveau en contact avec la surface de travail avant de relâcher la gâchette, un agrafage imprévu se produira. Afin d'éviter ces doubles activations indésirables,

○ Fonctionnement intermittent (déclenchement par gâchette)

① Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

② Tirer sur la gâchette rapidement et fermement.

○ Fonctionnement continu (déclenchement par levier-poussoir)

① Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.

② Ne pas appuyer l'agrafeuse trop fort contre le bois.

③ Eloigner l'agrafeuse du bois car elle eff ectue un rappel après l'agrafage.

4) éloignant le visage et les parties du corps de l'agrafeuse.

(6) Ne jamais utiliser de coupleur NON dégageant sur l'agrafeuse. Si l'on utilise un coupleur non dégageant sur l'agrafeuse, celui-là risque de rester chargé d'air après le débranchement et, par conséquent, d'enfoncer une agrafe même après avoir été débranché. L'agrafeuse et le tuyau d'air doivent avoir un coupleur de tuyau de façon à ce que toute la pression soit évacuée de l'agrafeuse quand on débranche le joint de couplage.

(7) Vérifier le levier-poussoir avant l'utilisation. S'assurer que le levier-poussoir fonctionne correctement, et qu'il ne soit pas inutilisable, déconnecté, ou modifié. (Le levier-poussoir est parfois appelé "sécurité".) Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement. Une agrafe pourrait s'enfoncer accidentellement. Ne pas modifier ou retirer le levier-poussoir, car sinon il pourrait devenir inutilisable.

(8) Veiller à ce que toutes les vis et les couvercles soient en place et bien serrés. Veiller à ce que les vis et les couvercles soient solidement fixés.

Les vérifier périodiquement. Ne jamais utiliser l'agrafeuse si des pièces sont manquantes ou sont endommagées.

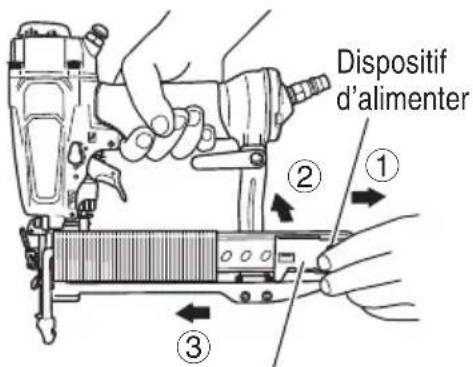

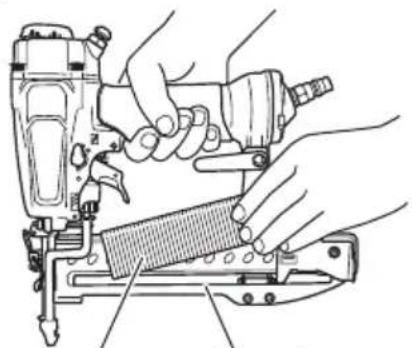

(9) Ne pas charger d'agrafes si la gâchette ou le levier-poussoir sont enfoncés. Quand on charge des agrafes dans l'agrafeuse ou qu'on raccorde le tuyau d'air,

SECURITE — suite

⚠ AVERTISSEMENT

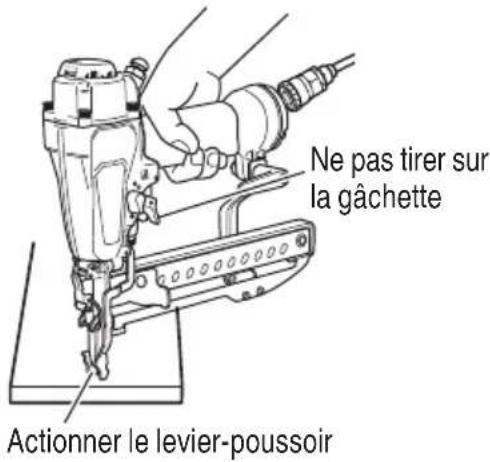

1) ne pas appuyer sur la gâchette;
2) ne pas actionner le levier-poussoir; et
3) diriger l'agrafeuse vers le bas.
(10) Éloigner les mains et le corps de la tête d'agrafage pendant l'utilisation. Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête d'agrafage. Il y a un risque de blessure grave si les agrafes sont déviées par la pièce ou qu'elles sont déportées au-delà du point d'entrée.
(11) Quand on travaille près du bord d'une pièce ou à un angle prononcé, ou quand on enfonce des agrafes dans une pièce fi ne, prendre soin de minimiser le déchiquetage, le fractionnement ou l'éclatement, ou le vol libre, le le perçage des agrafes, pouvant provoquer des blessures.
(12) Ne jamais enfoncer de clous des deux côtés d'un mur en même temps. Les clous pourraient traverser le mur et blesser quelqu'un de l'autre côté.
(13) Redoubler de précaution quand on agrafe dans des murs existants ou d'autres zones mortes pour prévenir le contact avec des objets cach ou des personnes de l'autre côté (par ex., câbles, tuyaux).

(14) Vérifier s'il y a des fils sous tension. Pour éviter tout risque d'électrocution grave, vérifier s'il y a des fi ls sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s'assurer qu'il n'y a pas de fi ls sous tension.
(15) Ne pas lever, tirer ou abaisser l'agrafeuse par le tuyau.
(16) Ne pas débrancher le tuyau d'air de l'agrafeuse avec le doigt sur la gâchette. Le pourrait s déclencher lorsque l'alimentation d'air sera à nouveau raccordée.
(17) Manipuler l'agrafeuse correctement. Utiliser l'agrafeuse en suivant les instructions du manuel. Ne jamais permettre que l'agrafeuse soit utilisée par des
ricochaets, des personnes nonfamiliarisées avec son fonctionnement ou du personnel non autorisé.
(18) Ne jamais utiliser l'agrafeuse pour des applications autres que celles spécifiées dans le présent manuel.
(19) Ne jamais modifier ni altérer une agrafeuse. Cela pourrait provoquer un mauvais fonctionnement et entraîner des blessures physiques.
(20) Déconnectez le tuyau d'air lors de l'accrochage du crochet.
(21) N'accrochez pas le crochet sur des emplacements élevés ou instables. De plus, ne l'accrochez pas au corps, aux vêtements, à une ceinture ou à d'autres articles personnels.

RESPONSABILITÉS DE L'EMPLOYEUR, DU PROPRIÉTAIRE DE L'OUTIL ET DE L'OPÉRATEUR DE L'OUTIL

1. Veiller à ce que ce MANUEL reste à la disposition des personnes qui doivent utiliser ou entretenir l'agrafeuse.
2. Sélectionner un dispositif de commutation approprié en prenant en considération l'utilisation de l'agrafeuse.
3. Former l'opérateur à l'utilisation sécuritaire de l'agrafeuse comme décrit dans ce MANUEL.

4. Veiller à ce que seules les personnes qui ont lu et compris ce MANUEL utilisent l'agrafeuse.

5. Veiller à ce que les agrafeuses soient utilisées exclusivement lorsque les opérateurs et les autres personnes présentes dans l'aire de travail portent des LUNETTES DE PROTECTION et un autre équipement de protection individuelle approprié comme une PROTECTION POUR LA TÊTE, LES OREILLES ET LES PIEDS.

6. Obliger les opérateurs et les autres personnes présentes dans l'aire de travail à porter des LUNETTES DE PROTECTION.
7. Veiller à ce que les agrafeuses soient conservées en bon état de marche comme décrit dans ce MANUEL.

SECURITE — suite

⚠ AVERTISSEMENT

1. Entretenir les agrafeuses correctement.

2. Veiller à ce que seul le personnel qualifié répare les agrafeuses.

3. Veiller à ce que les agrafeuses qui ont besoin d'être réparées soient retirées du service et que des étiquettes et une séparation physique soient utilisées comme moyen de contrôle.

CONSERVER CE MANUEL ET LE METTRE A LA DISPOSITION DES UTILISATEURS !

UTILISATION

REMARQUE: Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.

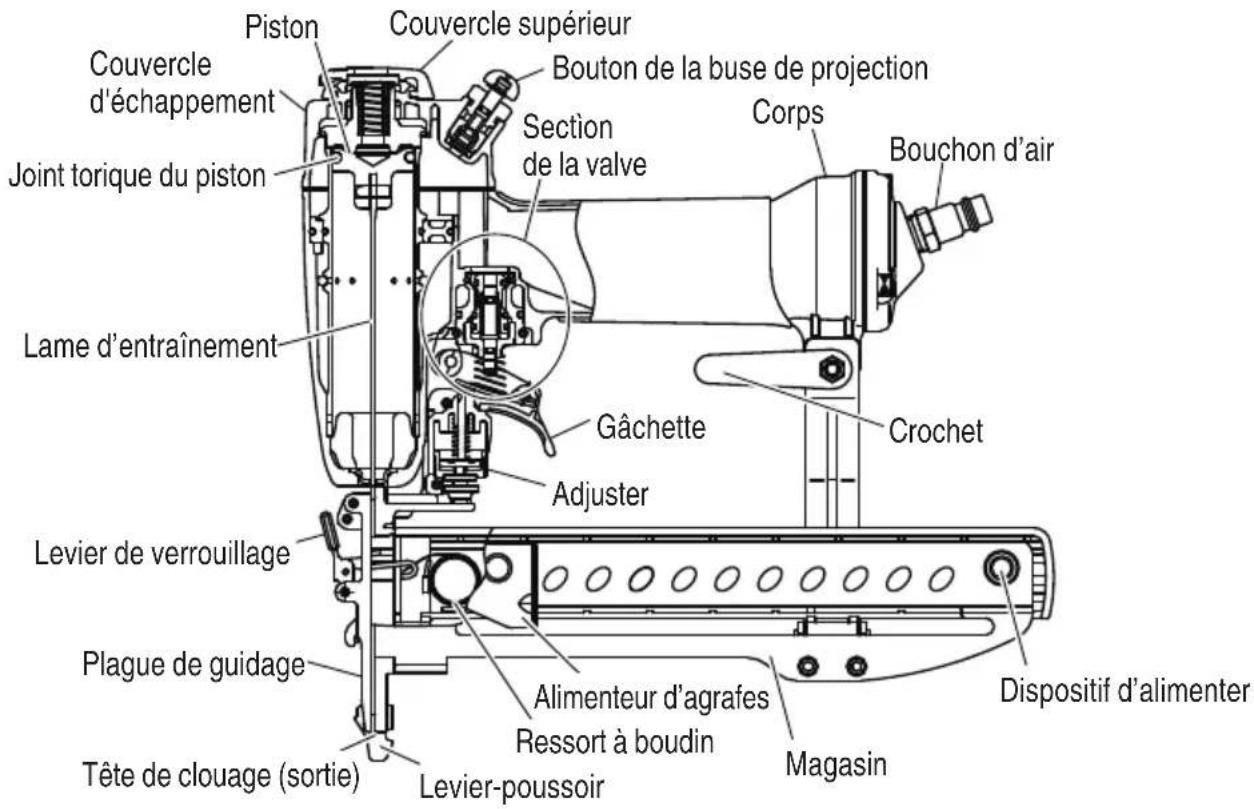

NOM DES PIECES

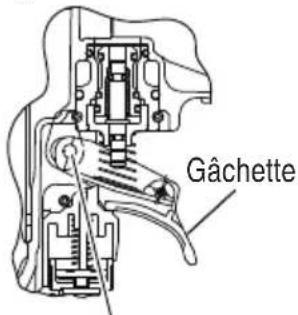

Vue agrandie de la section de la valve

Gâchette

Dispositif de commutation

Dispositif de commutation de l'opération d'agrafage
sition relevéeif decommutationMÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE(Dispositif de commutation: position relevée)	positif denmutationPosition abaisséeMÉCANISME DE DÉCLENCHEMENT PAR CONTACT(Dispositif de commutation: position abaissée)
Lorsque la vis est fi xée, l'outil est réglé sur le mode DÉCLENCHEMENT SÉQUENTIEL UNIQUE.Pour utiliser le DÉCLENCHEMENT PAR CONTACT, la vis devrait être retirée en suivant les étapes de « Comment retirer la vis » indiquées dans « MÉTHODES D'UTILISATION ».

Piston Couvercle supérieur Couvercle d'échappement Joint torique du piston Lame d'entraînement Couvercle Section de la valve Bouton de la buse de projection Corps Bouchon d'air Gâchette Adjuster Crochet Levier de verrouillage Plague de guidage Tête de clouage (sortie) Alimenteur d'agrafes Ressort à boudin Magasin Dispositif d'alimenter Levier-poussoir

SPECIFICATIONS

Pression d’utilisation 70 – 120 psi (4.9 – 8.3 bar s 5 – 8.5 kgf/cm 2)
DimensionsLongueur × Hauteur × Largeur	10-11/32” × 9-1/4” × 3”(263 mm × 235 mm × 76 mm)
Poids 2.7 lbs. (1.2 kg)
Contenance du magasin 100 Staples
Consommation d’air	.025 ft3/cycle à 100 psi(.73 ltr/cycle à 6.9 bar)(.73 ltr/cycle à 7 kgf/cm2)

SElection des AGRAFES

⚠ AVERTISSEMENT

- Bien utiliser exclusivement les agrafes metabo HPT d'origine avec le N3804A5. L'utilisation d'autres agrafes risque de provoquer un mauvais fonctionnement de l'outil et/ou une rupture des agrafes, et d'entraîner des blessures.

Seuls les agrafes indiquées dans le tableau ci-dessous pourront être utilisées avec ce agrafeuse.

Dimensions des agrafes

Agrafes à finition de calibre 18	Calibre 18 Couronne 1/4”
	Min. Max.

ACCESSOIRES

AVERTISSEMENT

- Les accessoires autres que ceux indiqués ci-dessous risquent de mal fonctionner et de provoquer des blessures.

ACCESSOIRES STANDARD

① Lunettes de protection ....1
② Capuchon avant (monté sur l'outil) ....1
③ Sac à outils ....1

ACCESSOIRES EN OPTION

... vendus séparément

○ Huile de machine pneumatique

Alimenteur d'huile .1 oz (30 cc) (Code No. 877153)

Alimenteur d'huile 4 oz (120 cc) (Code No. 874042)

Alimenteur d'huile 1 quart (1 l) (Code No. 876212)

REMARQUE: Les accessoires sont sujets à modification sans préavis et sans aucune obligation de la part de metabo HPT.

APPLICATIONS

○ Fabrication de caisses pour mobilier
○ Fabrication de parois et autres espaces de résidences mobiles
○ Fabrication de portes et fenêtres pour résidences mobiles

Avant l'utilisation

Lire la section intitulée "SECURITE" (pages 23 - 28).

Bien vérifi er les points suivants avant de travailler.

ENVIRONNEMENT DE TRAVAIL

AVERTISSEMENT

• Pas de gaz ou liquides infl ammables, ni aucun autre objet infl ammable sur le chantier.
• Evacuer les enfants et les personnes non autorisées de l'aire de travail.

ALIMENTATION D'AIR

DANGER

- NE JAMAIS utiliser d'oxygène ni aucun autre gaz en bouteille. Il pourrait se produire une explosion. Il pourrait se produire une explosion.

AVERTISSEMENT

• Ne jamais raccorder l'agrafeuse à une pression qui risque de dépasser 200 psi (13.7 bars 14 kgf2)mi une défaillance du régulateur se produit.

• Ne jamais utiliser de coupleur non dégageant sur l'agrafeuse.

• Alimentation

○ Utiliser exclusivement de l'air comprimé propre, sec et régulé avec cette agrafeuse.
Les compresseurs d'air utilisés pour alimenter l'air comprimé à l'agrafeuse devront respecter les exigences ANSI B19.3 "Normes de sécurité pour les compresseurs des industries de transformation".
○ L'humidité ou l'huile dans le compresseur d'air peuvent accélérer l'usure et la corrosion de l'agrafeuse. Purger tous les jours.
2. Filtre-régulateur-lubrifi cateur
○ Utiliser un régulateur d'une pression comprise entre 0 – 120 psi (0 – 8.3 bars 0 – 8.5 kgf/cm²).
Les unités filtre-régulateur-lubrificateur procureront les conditions optimales de l'agrafeuse et accroîtront sa durée de service. Toujours les utiliser.

Filtre ......Le filtre enlève l'humidité et la saleté mélangées à l'air comprimé.

Purger tous les jours, sauf si l'outil possède une purge automatique.

Nettoyer régulièrement le filtre.

Régulateur....Le régulateur contrôle la pression de fonctionnement afin d'assurer la sécurité de l'agrafeuse.

Inspector le régulateur avant le travail pour s'assurer qu'il fonctionne correctement.

Inspector .....Le lubrificateur alimente de l'huile vaporisée à l'agrafeuse.

Inspector le lubrificateur avant le travail pour s'assurer que l'alimentation d'huile est adéquate.

Utiliser une huile de machine pneumatique metabo HPT.

Côté agrafeuse Lubrifi cateur Régulateur Côté compresseur Filtre

3. Tuyau d'air

Les tuyaux d'alimentation d'air comprimé doivent avoir une pression de travail minimum égale ou supérieure à la pression de la source d'alim si une défaillance du régulateur se produit, ou ou supérieure à 150 psi (10.4 bar 10.6 kgf/cm²), à savoir la plus élevée.

4. Consommation d'air

Sélectionner la taille du compresseur en se reportant au tableau de consommation d'air et aux formules de taille du compresseur.

Tableau de consommation d'air

Pression de fonctionnement	psi(bar)(kgf/cm2)	80(5.5)(5.6)	90(6.2)(6.3)	100(6.9)(7)
Consommation d'air	ft^3/cycle (ltr/cycle)	.019(.55)	.023(.64)	.025(.73)

Formules de taille du compresseur d'air

Quantité d'air requise

=nombre d'agrafes

× agrafes moyennes enfoncées par minute par l'agrafeuse
× consommation d'air à une pression donnée
× facteur de sécurité (toujours 1.2)

Exemple: 3 agrafeuses (N3804A5) fonctionnant à 100 psi et enfonçant 30 agrafes par minute

Quantité d'air requise

$$ = 3 \times 3 0 \times . 0 2 5 (. 7 3) \times 1. 2 $$

$$ = 2. 7 \text { CFM } (\mathrm{ft} ^ {3} / \min) (7 8. 8 \mathrm{l} / \min) $$

Effectuer le calcul ci-dessus pour obtenir un compresseur fournissant les 2.7 CFM d'air nécessaires.

GRAISSAGE

Il est essentiel que l'agrafeuse soit graissée correctement. Si l'agrafeuse est mal graissée, elle ne fonctionnera pas correctement et les pièces s'useront prématurément.

○ Utiliser une huile de machine metabo HPT.

Ne pas utiliser d'huile détergente ni d'additifs. Ces lubrifiants endommageraient les joints toriques et les autres pièces en caoutchouc. Cela provoquerait un mauvais fonctionnement de l'agrafeuse.

○ Toujours utiliser des unités filtre-régulateur-lubrificateur.

Veiller à ce que le régulateur soit toujours plein d'huile de machine pneumatique c.

Si l'on ne possède pas de lubrificateur, mettre 5 à 10 gouttes d'huile de machine pneumatique metabo HPT dans le bouchon d'air de l'agrafeuse deux fois par jour.

○ Ne pas ranger l'agrafeuse dans un environnement froid.

talladaisser dans un endroit chaud jusqu'à ce que l'on gale soit prêt à travailler.

Si l'agrafeuse est déjà froide, l'amener dans un endroit chaud et la laisser réchauffer avant de l'utiliser.

① Réduire la pression d'air à 70 psi (4.9 bars 5.0 kgf/cm²).
② Sortir tous les agrafes de l'agrafeuse.
③ Raccorder le tuyau d'air et faire un essai d'agrafage (agrafage à blanc).

La pression d'air inférieure sera suffi sante pour l'agrafage à blanc.

Les opérations à vitesse lente ont tendance à chauffer les pièces mobiles.

ATTENTION

- Ne pas faire un essai d'agrafage à blanc à haute pression.

ESSAI DE L'AGRAFEUSE

DANGER

- Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1.

- Les lunettes ordinaires ne fournissent pas une protection adéquate.

⚠ AVERTISSEMENT

- Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement.

Avant de commencer le travail proprement dit, faire un essai d'agrafage en vérifi ant les points ci-dessous. Eff ectuer les essais dans l'ordre indiqué.

S'il se produit un fonctionnement anormal, cesser immédiatement d'utiliser le cloueur et contacter un service après-vente agréé metabo HPT.

(1) DEBRANCHER LE TUYAU D'AIR D'AGRAFAGE. SORTIR TOUS LES AGRAFES D'AGRAFAGE.

□ TOUTES LES VIS DOIVENT ETRE SERREES A FOND.

Si certaines vis sont relâchées, les revisser.

Gâchette Ne pas raccorder le tuyau d'air Levier-poussoir

(2) SORTIR TOUS LES AGRAFES D'AGRAFAGE.

N'appuyez PAS ni ne reposez le levier-poussoir contre une surface quelconque.

NE PAS FORCER OU UTILISER DES OUTILS POUR OPÉRER LE COMMUTATEUR.

Régler le dispositif de commutation sur la position relevée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT SEQUENTIEL UNIQUE).

(Régler le dispositif de commutation sur la position complètement relevée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Position relevée Dispositif de commutation

(3) Régler la pression d'air sur 70 psi (4.9 bar 5 kgf/cm 2). Raccorder le tuyau d'air.

□ L'AGRAFEUSE NE DOIT PAS AVOIR DE FUITÉ D'AIR.

(4) Retirer le doigt de la gâchette et appuyer le levierpoussoir contre la pièce à usiner.

□ L'AGRAFEUSE NE DOIT PAS FONCTIONNER.

Ne pas tirer sur la gâchette Actionner le levier-poussoir

(5) Détacher le levier-poussoir de la pièce à usiner. Ensuite, diriger l'agrafeuse en position abaissée, presser la gâchette et attendre pendant au moins 5 secondes dans cette position.

□ L'AGRAFEUSE NE DOIT PAS FONCTIONNER

Tirer sur la gâchette

(6) Commencer par tirer sur la gâchette.

Et puis pousser le levier-poussoir contre la surface du bois.

□ L'AGRAFEUSE NE DOIT PAS FONCTIONNER.

(7) ① Sans toucher la gâchette, actionner le levierpoussoir contre la pièce.

Tirer sur la gâchette.

□ L'AGRAFEUSE DOIT FONCTIONNER.

Si la vis est laissée en place, sautez les étapes (8) à (10) et commencez de l'étape (11).

→ Si la vis est fixée, l'appareil peut être utilisé avec le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

□ L'agrafeuse s'arrête de fonctionner (la lame d'entraînement revient en haut).

(8) Déconnectez le tuyau d'air.

SORTIR TOUS LES AGRAFES D'AGRAFAGE.

Retirez le crochet s'il est fi xé.

→ Lorsque le crochet est fixé, n'utilisez pas le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.

N'appuyez PAS ni ne reposez le levier-poussoir contre une surface quelconque.

NE PAS FORCER OU UTILISER DE QUELCONQUES

OUTILS POUR OPÉRER LE COMMUTATEUR.

Régler le dispositif de commutation sur la position abaissée (MÉCANISME DE DÉCLENCHEMENT PAR CONTACT).

(Régler le dispositif de commutation sur la position complètement abaissée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Position abaissée Dispositif de commutation

(9) Ajustez la pression de l'air à 70 psi (4.9 bar 5 kgf cm ^2 ). Connectez le tuyau d'air.

□ L'AGRAFEUSE NE DOIT PAS AVOIR DE FUITÉ D'AIR.

(10) L'agrafeuse ne touchant plus la pièce, tirer sur la gâchette.

Actionner le levier-poussoir contre la pièce.

□ L'AGRAFEUSE doit fonctionner.

(11) Ensuite, appuyer le levier-poussoir contre la pièce à usiner.

Tirer la gâchette.

□ L'AGRAFEUSE doit fonctionner.

(12) Si l'on ne remarque aucun fonctionnement anormal, on pourra mettre des agrafes dans l'agrafeuse.

Enfoncer les agrafes dans un matériau du même type que celui du travail proprement dit.

□ L'AGRAFEUSE doit fonctionner correctement.

REGLAGE DE LA PRESSION D'AIR

⚠ AVERTISSEMENT

- Ne pas dépasser 120 psi (8.3 bars 8.5 kgf/cm²)

Régler la pression d'air à la pression de travail recommandée de 70 – 120 psi (4.9 – 8.3 bars 5 – 8.5 kgf/cm ^2 ) en fonction de la longueur des agrafes et de la dureté du matériau.

La pression d'air correcte est la pression la plus basse capable d'effectuer le travail. L'utilisation d'une pression d'air supérieure à la pression nécessaire fatiguera inutilement l'agrafeuse.

CHARGEMENT DES AGRAFES

⚠ AVERTISSEMENT

- Lors du chargement des agrafes dans l'agrafeuse,

1) ne pas tirer sur la gâchette ;
2) ne pas actionner le levier-poussoir ; et
3) diriger l'agrafeuse vers le bas.

(1) Tirer l'alimenteur d'agrafes vers l'arrière, et vérifier que le dispositif d'alimenter solidement rentré dans l'orifice pour le dispositif d'alimenter de l'alimenteur d'agrafes.

Dispositif d'alimenter

Alimenteur d'agrafes

(2) Placer la bande d'agrafes sur le magasin. Vérifier que la bande d'agrafes glisse en douceur sur le magasin.

(3) Tirer l'alimenteur d'agrafes légèrement vers l'arrière, puis appuyer sur le dispositif d'alimenter. Pousser l'alimenteur d'agrafes vers l'avant. Placer délicatement l'alimenteur d'agrafes à l'arrière des agrafes chargées.

Dispositif d'alimenter ① ② ③

Alimenteur d'agrafes

L'agrafeuse est maintenant prête à fonctionner.

ATTENTION

Si l'on relâche l'alimenteur d'agrafes subitement, il risque de revenir brusquement, ce qui pourrait déformer et/ou éparpiller les agrafes, et qui fi nirait par coincer les agrafes.

Bien ramener l'alimenteur d'agrafes en arrière en évitant absolument tout impact.

UTILISATION DE L'AGRAFEUSE

Lire la section intitulée "SECURITE" (pages 23 – 28).

DANGER

- Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1. Les lunettes ordinaires ne fournissent pas une protection adéquate.

AVERTISSEMENT

- Seules les personnes qui ont lu et compris ce MANUEL doivent utiliser l'agrafeuse. - NE JAMAIS diriger l'outil vers soi ni vers quelqu'un d'autre dans l'aire de travail.

- Maintenir les doigts ÉLOIGNÉS de la gâchette quand on n'enfonce pas d'agrafes pour éviter un agrafage accidentel.

- Connaître et comprendre le système de gâchette utilisé.

Lire et bien assim i D'UTILISATION" ci-dessous.

- Inspecter l'agrafeuse avant utilisation pour déterminer le système de déclenchement. Avant de commencer le travail, vérifier le dispositif de commutation de l'opération d'agrafage.

Cette agrafeuse metabo HPT comprend un dispositif de commutation de l'opération d'agrafage.

Avant de commencer le travail, vérifi er que le dispositif de commutation est réglé correctement.

S i le dis positif de

pas réglé correctement, l'agrafeuse ne fonctionnera pas correctement.

• Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête d'agrafage lors de l'utilisation.
• Ne pas enfoncer d'agrafes sur d'autres agrafes; les agrafes pourraient ricocher et blesser quelqu'un.
• Ne pas actionner l'agrafeuse à moins qu'il ne soit placé fermement contre la pièce de travail.
• Pour éviter tout risque de déclenchement double ou toute éjection inadvertan agrafe de à un bondissement de l'agrafeuse.

1) ne pas appuyer l'agrafeuse trop fort contre la pièce ;
2) éloigner complètement l'agrafeuse de la pièce avec le rappel ;
3) relâcher la gâchette rapidement lorsqu'on eff ectue un clouage par gâchette.

• Quand on travaille près du bord d'une pièce ou à un angle prononcé, ou quand on enfonce des agrafes dans une pièce fine, prendre soin de minimiser le déchiquetage, le fractionnement ou l'éclatement, libre, le ricochet ou le perçage des agrafes, pouvant provoquer des blessures.
• Ne jamais enfoncer d'agrafes des deux côtés d'un mur en même temps. Les agrafes pourraient traverser le mur et blesser quelqu'un de l'autre côté.
• Ne jamais utiliser l'agrafeuse si elle est défectueuse ou qu'elle ne fonctionne pas normalement.
• Ne pas utiliser le corps ou toute partie de l'outil en tant que marteau car des clous peuvent être propulsés de manière inattendue ou l'outil peut être endommagé et des blessures graves peuvent se produire.
• Débrancher le tuyau d'air de l'agrafeuse quand:

1) on ne s'en sert pas;
2) on quitte l'aire de travail;
3) on le soulève ou l'abaisse, ou on le déplace dans un autre endroit;
4) on le passe à quelqu'un d'autre;
5) on retire la vis;
6) on remplace le dispositif de commutation;
7) on effectue tout entretien ou réparation ;

c8)ommetire les tagaafes ibloquées; n'est

9) l'agrafeuse n'est pas sous la supervision ou le contrôle de l'opérateur;
10) on retire les agrafes du chargeur;
11) on règle la profondeur d'agrafage;
12) on fixe ou retire le capuchon avant; et
13) on tourne le capot supérieur.
14) on fixe ou retire le crochet; et
15) on accroche le crochet.

Cette agrafeuse metabo HPT est équipée d'un dispositif de commutation de l'opération d'agrafage.

Utiliser le MÉCANISME DE DÉCLENCHEMENT SEQUENTIEL UNIQUE ou le MÉCANISME DE DECLENCHEMENT PAR CONTACT en fonction du travail à effectuer.

Explication des diverses opérations d'agrafage.

MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE: Appuyer tout d'abord le levier-poussoir contre la pièce à usiner; presser ensuite la gâchette pour enfoncer l'agrafe.

Quand une agrafe est enfoncée, il n'est pas possible d'en enfoncer une autre tant que l'on n'a pas relâché la gâchette et appuyé de nouveau.

O MÉCANISME DE DÉCLENCHEMENT PAR

ou l'CONTACT: Tout d'abord, appuyer le levier-poussoir contre la pièce, puis tirer sur la gâchette pour enfoncer l'agrafe. Ou, tirer sur la gâchette, puis appuyer le levier-poussoir contre la pièce pour enfoncer l'agrafe.

Si l'on tient la gâchette enfoncée, une agrafe se libère chaque fois que le levier-poussoir est pressé contre la pièce à usiner.

METHODES D'UTILISATION

L'agrafeuse est équipée d'un levier-poussoir et elle ne fonctionne pas tant que le levier-poussoir n'est pas enfoncé (position supérieure).

Il y a deux façons d'enfoncer des agrafes avec l'agrafeuse.

Ces deux méthodes sont :

1. Fonctionnement intermittent (déclenchement par gâchette) :
2. Fonctionnement continu (déclenchement par levier-poussoir) :

Comment retirer la vis

• À la sortie d'usine, le mode d'entraînement de l'outil est verrouillé sur le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE avec la vis.
• En retirant la vis comme illustré ci-dessous, l'outil peut être permeté entre le DÉCLENCHEMENT SÉQUENTIEL UNIQUE et le DÉCLENCHEMENT PAR CONTACT.

AVERTISSEMENT

- Lors du retrait de la vis, déconnectez le tuyau d'air de l'outil et retirez tous les clous.

- Sachez qu'une fois que la vis est retirée, la fonction de permutation entre DÉCLENCHEMENT SÉQUENTIEL UNIQUE et DÉCLENCHEMENT PAR CONTACT est activée.

- Retirez la vis avec le tournevis comme illustré ci-dessous.

(1) Fonctionnement intermittent (déclenchement par gâchette)

Utiliser le réglage MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

AVERTISSEMENT

Pour un fonctionnement intermittent, régler le dispositif de commutation sur la position complètement relevée. (Ex. Régler sur MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.)

- Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d'un rappel :

1) Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

2) Tirer sur la gâchette rapidement et fermement.

① Suivez les étapes ci-dessous pour régler le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE (comme illustré sur les schémas qui suivent).

AVERTISSEMENT

- Déconnectez le tuyau d'air et retirez tous les clous.

N'enfoncez pas le levier-poussoir.

N'exercez pas une pression inutile et n'utilisez pas d'outil pour déplacer le dispositif de commutation.

1) Si la vis est laissée en place, commencez de l'étape 3).

2) Régler le dispositif de commutation sur la position relevée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE).

(Régler le dispositif de commutation sur la position complètement relevée, comme indiqué sur le schéma. Sinon, il se réglera sur MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.)

3) Assurez-vous que le dispositif de commutation est dans sa position adéquate comme illustré sur le schéma.

(Le cas contraire, il se peut que l'outil soit réglé sur le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.)

② Placer l'orifice de sortie des agrafes sur la pièce en enlevant le doigt de la gâchette.

③ Actionner fermement le levier-poussoir jusqu'à ce qu'il soit complètement enfoncé.

④ Tirer sur la gâchette pour enfoncer une agrafe.

⑤ Retirer le doigt de la gâchette.

Pour enfoncer une agrafe ailleurs, déplacer l'agrafeuse sur la pièce et répéter les étapes

② - ⑤ suivant les besoins.

① Position relevée Dispositif de commutation

Levier- poussoir ③ ④ Gâchette

AVERTISSEMENT

- Une agrafe sera libérée chaque fois que la détente sera enfoncée, en autant que le lever-poussoir demeure enfoncé.

(2) Fonctionnement continu (déclenchement par levierpoussoir) Utilisation du mécanisme de déclenchement par contact

AVERTISSEMENT

- Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d'un rappel.

1) Ne pas appuyer trop fort l'agrafeuse contre la pièce à usiner.
2) Éloigner l'agrafeuse de la pièce à usiner, car elle effectue un rappel après l'agrafage.

- Si le crochet est accroché, n'utilisez pas le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.

① Suivez les étapes ci-dessous pour régler le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT (comme illustré sur les schémas qui suivent).

AVERTISSEMENT

• Déconnectez le tuyau d'air et retirez tous les clous.
  N'enfoncez pas le levier-poussoir.
• N'exercez pas une pression inutile et n'utilisez pas d'outil pour déplacer le dispositif de commutation.

1) Retirez la vis si elle est encore fi xée. Voir « Comment retirer la vis » dans « MÉTHODES D'UTILISATION ».
2) Régler le dispositif de commutation sur la position complètement abaissée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT PAR CONTACT).
(Régler le dispositif de commutation sur la position complètement abaissée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

3) Assurez-vous que le dispositif de commutation est dans sa position adéquate comme illustré sur le schéma.

(Le cas contraire, il se peut que l'outil soit réglé sur le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.)

② Sans que l'agrafeuse ne touche la pièce à usiner, presser la gâchette.
③ Actionner le levier-poussoir contre la pièce pour enfoncer une agrafe.
④ Déplacer l'agrafeuse le long de la pièce en lui faisant faire des bonds.

Chaque pression du levier-poussoir enfonce une agrafe.

Dès que le nombre d'agrafes voulu est enfoncé, retirer le doigt de la gâchette.

① Po Dispositi commuta

Position abaissée
Dispositif de commutation

Levier- poussoir ② Au préalable, tirer sur la gâchette

⚠ AVERTISSEMENT

• Ne pas mettre le doigt sur la gâchette sauf pendant une opération de agrafage, car un contact accidentel du levier-poussoir sur l'opérateur ou sur les personnes alentour pourrait entraîner des blessures graves.
• Ne pas approcher les mains ni le corps de la section de sortie des agrafes. L'agrafeuse metabo HPT avec mécanisme de déclenchement par contact risque de faire un bond après avoir enfoncé une agrafe, ce qui pourrait enfoncer une autre agrafe et provoquer des blessures.
• Certains types d'agrafes chargées peuvent s'éjecter de la buse pendant une opération d'agrafage.

LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE est utilisé lorsqu'un placement précis des attaches est nécessaire.

Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE peut réduire les risques de blessures physiques pour l'opérateur et les autres personnes présentes sur l'aire de travail par rapport au MÉCANISME DE DÉCLENCHEMENT PAR CONTACT. En effet, il risque moins d'enfoncer accidentellement une agrafe si l'on garde le doigt sur la gâchette et qu'on appuie accidentellement le levier-poussoir contre soi ou contreune autre personne.

Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE peut également réduire la vitesse de fonctionnement par rapport au MÉCANISME DE DÉCLENCHEMENT PAR CONTACT. Il est conseillé aux opérateurs débutants d'utiliser LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

REMARQUE:

Si l'on respecte bien tous les avertissements et toutes les instructions, le fonctionnement s'effectuera sans danger avec les deux systèmes : MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE et MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.
- Toujours manier les agrafes et le paquet avec précaution. Si les agrafes tombent, le liant d'assemblage risque de se rompre, ce qui provoquera des erreurs d'alimentation et des bourrages.
- Après l'agrafage :

1) débrancher le tuyau d'air de l'agrafeuse ;
2) sortir toutes les agrafes de l'agrafeuse ;

3) mettre 5 ou 10 gouttes d'huile de machine pneumatique metabo HPT dans le bouchon d'air de l'agrafeuse ; et
4) ouvrir le robinet de purge du réservoir du compresseur d'air pour purger toute l'humidité.

- Lors de l'ajustement de l'ajusteur, s'assurer de retirer son doigt de la gâchette et de débrancher le tuyau d'air de l'agrafeuse.

Pour que les agrafes s'enfoncent toutes à la même profondeur, s'assurer que:

1) la pression d'air de l'agrafeuse reste constante (le régulateur est installé et il fonctionne normalement), et
2) l'agrafeuse est toujours maintenue fermement contre la pièce.

Si les agrafes sont enfoncées trop loin ou pas assez dans la pièce, régler l'agrafage dans l'ordre suivant.

① DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.

Ajusteur ①⑤ Débrancher le tuyau d'air

② Si les agrafes s'enfoncent trop profondément, tourner l'ajusteur sur le côté peu profond.

Trop profond Tourner l'ajusteur A ras

Si les agrafes ne s'enfoncent pas assez profondément, tourner l'ajusteur sur le côté profond.

Tourner l'ajusteur

② Pas assez profond Tournier Pajusteuf A ras

③ Lorsqu'un agrafage d'essai révèle que la bonne position est atteinte, cesser de tourner l'ajusteur.
④ Brancher le tuyau d'air.

TOUJOURS PORTER DES LUNETTES DE PROTECTION.

E ff ectuer un essai d'agrafage.

⑤ DÉBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.
⑥ Sélectionner la position de l'ajusteur qui convient.

UTILISATION DE LA BUSE DE PROJECTION D'AIR

Avertissement

• Retirer le doigt de la gâchette avant d'actionner la buse de projection de'air.
• Ne pas diriger la sortie de refoulement d'air de la buse de projection d'air vers une personne.
• Ne pas utiliser la buse de projection d'air alors que le levier poussoir est appuyé contre la pièce de travail.

Cette agrafeuse a une soufflette qui souffle les copeaux de bois qui se produisent pendant le travail.

Appuyer sur le bouton avec le pouce pour action-ner la buse de projection d'air en procédant de la façon représentée sur la figure.

Bouton de la buse de projection Prise de refoulement d'air

REMARQUES

• Lorsque la soufflette est utilisée pendant une longue période, la force d'agrafa temporairement. Si toutefois, cela se produit, laissé la pression d'air s'équilibrer avant de reprendre les travaux.
  L'huile du corps ou l'eau vidangée du compresseur peut parfois s'échapper par la sortie de refoulement d'air de la buse de projection d'air. Il est recommandé d'effectuer une marche d'essai pour voir si ce phénomène se produit dans un environnement où l'huile jaillie provoquera des inconvénients.

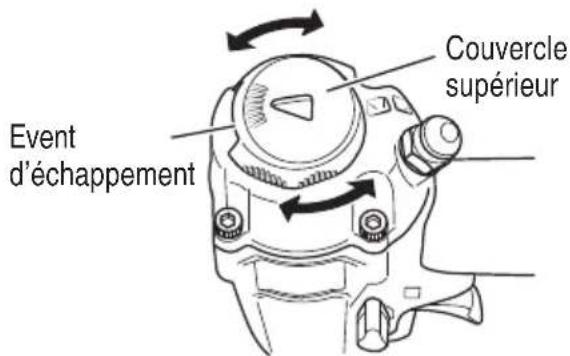

CHANGEMENT DU SENS D'ECHAPPEMENT

AVERTISSEMENT

- Lors du changement du sens d'échappement, s'assurer de retirer son doigt de la gâchette et de débrancher le tuyau d'air de l'agrafeuse.

Il est possible de changer le sens de l'évent d'échappement en tournant le couvercle supérieur.

Event d'échappement Couvercle supérieur

UTILISATION DU CAPUCHON DE BEC

AVERTISSEMENT

- Lors du retrait ou de la fixation du capuchon avant, s'assurer de retirer son doigt de la gâchette et de débrancher le tuyau d'air de l'agrafeuse.

Le capuchon de bec se fi xe au bout du bras de contact pour protéger la pièce à travailler des éraflures ou des dommages. Retirer selon la séquence ci-dessous lorsqu'il ne sert pas.

① DÉBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.
② Tirer le capuchon de bec dans la direction de la fl èche, comme le montre le schéma.
○ Attacher au bout du bras de contact en inversant séquence de démontage.

① Ne pas raccorder le tuyau d'air Sortie Lever-poussoir Capuchon de bec

UTILISATION DU CROCHET

AVERTISSEMENT

• Lors de la fi xation ou du retrait du crochet, assurez-vous que le tuyau est retiré et que les clous sont retirés de l'outil.
  Lorsque le crochet est fixé, faites fonctionner l'outil uniquement avec le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE et pas avec le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT. Pour permuter entre le DÉCLENCHEMENT SÉQUENTIEL UNIQUE et le DÉCLENCHEMENT PAR CONTACT, voir la section pertinente dans « MÉTHODES D'UTILISATION ».
• Déconnectez le tuyau d'air lors de l'accrochage de l'appareil.
  N'accrochez pas le crochet sur des emplacements élevés ou instables. De plus, ne l'accrochez pas au corps, aux vêtements, à une ceinture ou à d'autres articles personnels.

Le crochet peut être fixé sur la droite ou la gauche de l'outil.

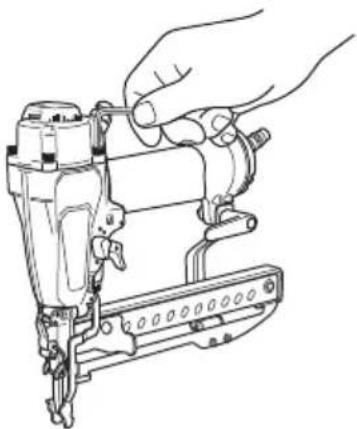

Lorsque vous changez la position du crochet, retirez la vis avec un tournevis à tête cruciforme, changez la position du crochet dans le sens souhaité, et remettez en place la vis.

Crochet

Crochet

ENTRETIEN

REMARQUE:

Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.

ENTRETIEN ET INSPECTION

Lire la section intitulée "SECURITE" (pages 23 – 28).

AVERTISSEMENT

- Débrancher le tuyau d'air et sortir toures les agrafes de l'agrafeuse quand :

1) on entretient ou on inspecte l'agrafeuse; et
2) on retire des agrafes coincées.

1. Dégagement des agrafes coincées

Pour dégager une agrafe coincée, procéder comme suit :

① DÉBRANCHER LE TUYAU D'AIR.
②Retirer toutes les agrafes.
③ Libérer le levier de verrouillage et ouvrir la plaque de guidage.

Levier de verrouillage Guide de lame ③ ③ ① Débrancher le tuyau d'air

④ Retirer l'agrafe coincée avec un torunevis pour écrou à fente.

Guide de lame

⑤ Refermer la plaque de guidage et le taquet.
⑥ Si les agrafes se coïncent fréquemment, contacter un service après-vente metabo HPT agréé.

1. Remisage

Si l'on ne se sert pas de l'agrafeuse pendant un certain temps, enduire ses pièces en acier d'une mince couche de graisse pour éviter toute corrosion.

se ; Ne pas remiser l'agrafeuse dans un environnement froid. La laisser dans un endroit chaud.

○ Lorsqu'on ne se sert pas de l'agrafeuse, la remiser dans un endroit chaud et sec.

La ranger hors de portée des enfants.

1. ETIQUETTE D'AVERTISSEMENT

Ne pas utiliser l'agrafeuse si l'ÉTIQUETTE D'AVERTISSEMENT manque ou est endommagée. Se procurer une nouvelle ETIQUETTE D'AVERTISSEMENT auprès d'un service après-vente metabo HPT agréé.

Etiquette d'avertissement

1. Tableau d'entretien (voir page 43)
2. Guide de dépannage de l'opérateur (voir page 44)

ATTENTION

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

ENTRETIEN ET REPARATIONS

AVERTISSEMENT

• Les réparations de l'agrafeuse seront confi ées exclusivement au personnel d'entretien formé par metabo HPT, au distributeur ou à l'employeur.
• Pour les réparations, utiliser exclusivement des pièces fournies ou recommandées par metabo HPT.

Du fait de l'usure normale, les agrafeuses de qualité fi nissent toujours par avoir besoin d'un entretien ou d'un remplacement de pièce.

REMARQUE:

Les spécifications sont sujettes à modification sans préavis et sans aucune obligation de la part de metabo HPT.

Tableau d'entretien

ACTION POURQUOI	COMMENT
Purger le fi ltre de la ligne d'air tous les jours.	Eviter l'accumulation d'humidité et de poussière.	Ouvrir le robinet de purge manuel.
Veiller à ce que le lubrifi cateur soit toujours plein.	Maintenir l'agrafeuse bien graissée. Remplir d'huile de machine pneumatique metabo HPT.
Nettoyer l'élément du fi ltre et souffler de l'air à travers le filtre dans le sens opposé au fl ux normal tous les jours.	Eviter le colmatage du filtre par la saleté.	Suivre les instructions du fabricant.
Nettoyer le magasin et le mécanisme de l'alimenteur.	Eviter que les agrafes ne se coincent.	Nettoyer en soufflant de l'air tous les jours.
Veiller à ce que le levier-poussoir fonctionne toujours correctement.	Assurer la sécurité de l'opérateur et un fonctionnement effi cace de l'agrafeuse.	Nettoyer en souffl ant de l'air tous les jours
Graisser l'agrafeuse après l'utilisation.	Rallonger la durée de service de l'agrafeuse.	Mettre 5 ou 10 gouttes de graisse dans l'agrafeuse.
Purger le compresseur d'air tous les jours.	Maintenir l'agrafeuse en bon ordre de marche.	Ouvrir le robinet de purge du réservoir du compresseur d'air.

Guide de dépannage de l'opérateur

En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront être corrigés rapidement et en toute facilité.

Si le problème persiste, contacter un service après-vente metabo HPT agréé.

PROBLEME VERIFICATION
L'agrafeuse fonctionne, mais les agrafes ne s'enfoncent pas.	Vérifier si une agrafe est coincée.	Degager l'agrafe coincée page 42.
	L'alimenteur d'agrafes est'il endommagé ?	Remonter l' alimenteur d'agrafes.
	Le ressort à ruban est'il distendu ou endommaré ?	Remplacer le ressort à ruban.
	Vérifier si l'on utilise les bonnes agrafes.	Utiliser uniquement les agrafes recommandées.
Entraînement faible. Cycle lent.	Vérifier la pression d'air.	Augmenter la pression d'air. (Ne pas dépasser 120 psi (8.3 bar 8.5 kgf/cm2))
	Vérifi er la position du dispositif de réglage de profondeur d'agrafage.	Refaire le réglage selon les indications de la page 39.
	—— Utiliser une hile de machine penumatique metabo HPT.
	La lame d'entraînement est-elle usée ? Contacter metabo HPT pour le remplacement.
	La joint torique du piston est-il usé ou endommagé ?
Les agrafes s'enfoncement trop profondément.	Vérifier la pression d'air.	Réduire la pression d'air. (Régler sur 70 – 120 psi)
	Vérifi er la position du dispositif de réglage de profondeur d'agrafage.	Refaire le réglage selon les indications de la page 39.
Certaines agrafes sont sautées. Alimentation intermittente.	Vérifier si l'on utilise les bonnes agrafées.	Utiliser uniquement les agrafes recommandées.
	L'alimenteur d'agrafes est-il endommagé ?	Nettoyer et graisser.
	Le ressort à ruban est-il distenduu ou endommagé ?	Replacer le ressort à ruban.
	Le joint torique du piston est'il usé ou endommagé ?	Contacter metabo HPT pour le remplacement.
Des agrafes se coincent. Les agrafes eofoncées sont tordues.	Vérifier si l'on utilise les bonnes agrafes.	Utiliser uniquement les grafes recommandées.
	La lame d'entraînement est'elle usée ?	Contacter metabo HPT pour le remplacement.
Les agrafes endoncent bien normalment, mais pas complètement à des vitesses superieures.	Vérifier la diamètre interieur du tuyau d'air.	Utiliser un tuyau d'air plus large.

Conecte la manguera de aire.

(8) Desconecte la manguera de aire.

QUITE TODAS LAS GRAPAS DE LA GRAPADORA.
