CD803AA - Broyeur Vonroc - Notice d'utilisation et mode d'emploi gratuit

Marque	Vonroc
Modèle	CD803AA
Type de produit	Batterie au lithium-ion rechargeable
Tension nominale	20 V
Capacité	4 Ah
Technologie	Lithium-Ion
Temps de charge (batterie 2 Ah)	60 minutes
Temps de charge (batterie 4 Ah)	120 minutes
Chargeur recommandé	CD802AA (non inclus)
Entrée chargeur	220-240 V, 50 Hz, 0,4 A
Sortie chargeur	21 V, 2,5 A
Poids du chargeur	0,36 kg
Indicateur de charge batterie	Oui, avec bouton et LED
Compatible avec	Plateforme VONROC POWER 20V (outils et batteries)
Bouton de déverrouillage batterie	Oui
Sécurité chargeur	Double isolation (classe II)
Entretien	Nettoyer avec chiffon doux et savon doux
Garantie	Légale, contre défauts de matériel et main d'œuvre
Recyclage	Ne pas jeter avec les déchets ménagers, déposer en point de collecte
Utilisation prévue	Recharge des batteries Li-ion VONROC 20V (CD801AA, CD803AA)

FOIRE AUX QUESTIONS - CD803AA Vonroc

Comment charger la batterie CD803AA ?

Retirez la batterie de l'outil, retournez-la et faites-la glisser dans le chargeur CD802AA (non inclus). Enfoncez-la complètement, puis branchez le chargeur sur une prise secteur. Les indicateurs LED du chargeur s'allument pour indiquer l'état de la charge.

Combien de temps faut-il pour charger la batterie ?

Pour une batterie 2 Ah (CD801AA), le temps de charge est d'environ 60 minutes. Pour une batterie 4 Ah (CD803AA), il est d'environ 120 minutes.

Quelles batteries sont compatibles avec le chargeur CD802AA ?

Le chargeur CD802AA est conçu pour charger les batteries Li-ion 20V de la plateforme VONROC POWER 20V, notamment les modèles CD801AA (2Ah) et CD803AA (4Ah). N'utilisez pas d'autres types de batteries.

Comment insérer et retirer la batterie de l'outil ?

Pour insérer la batterie, alignez-la sur la base de l'outil et poussez-la vers l'avant jusqu'à ce qu'elle s'enclenche. Pour la retirer, appuyez sur les boutons de déverrouillage situés sur les côtés de la batterie et tirez-la hors de l'outil.

Que faire si les indicateurs LED du chargeur ne s'allument pas ?

Vérifiez que le chargeur est correctement branché sur une prise secteur fonctionnelle. Si les LED restent éteintes, cela peut indiquer une absence d'alimentation. Si le problème persiste, le chargeur peut être défectueux et doit être réparé par un professionnel.

Quelles sont les précautions de sécurité à prendre lors de la charge ?

Chargez toujours dans un endroit bien ventilé et à l'abri de l'humidité. N'utilisez pas le chargeur si le câble ou la fiche sont endommagés. Ne tentez pas de recharger des batteries non rechargeables. Surveillez le processus de charge et débranchez le chargeur une fois la charge terminée.

Puis-je utiliser un autre chargeur que le CD802AA ?

Non, utilisez uniquement le chargeur CD802AA spécifié par le fabricant. L'utilisation d'un autre chargeur peut entraîner un risque d'incendie, de blessure ou d'endommagement de la batterie.

Comment nettoyer le chargeur et la batterie ?

Avant le nettoyage, débranchez le chargeur et retirez la batterie. Nettoyez les surfaces avec un chiffon doux légèrement humidifié de savon doux. N'utilisez pas de solvants comme l'essence, l'alcool ou l'ammoniac qui pourraient endommager les parties synthétiques.

Où dois-je jeter la batterie en fin de vie ?

Ne jetez pas la batterie avec les déchets ménagers. Conformément à la directive européenne 2012/19/CE, déposez-la dans un point de collecte ou de recyclage approprié pour les équipements électriques et électroniques.

Que faire si la batterie ne se charge pas ?

Assurez-vous que la batterie est correctement insérée dans le chargeur et que le chargeur est alimenté. Vérifiez l'état des LED : si la LED rouge est allumée, la charge est en cours ; si elle est éteinte, il peut y avoir un problème de contact ou de batterie. Si la batterie est chaude, laissez-la refroidir avant de tenter une nouvelle charge. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI CD803AA Vonroc

FR Traduction de la notice originale 16

A

B

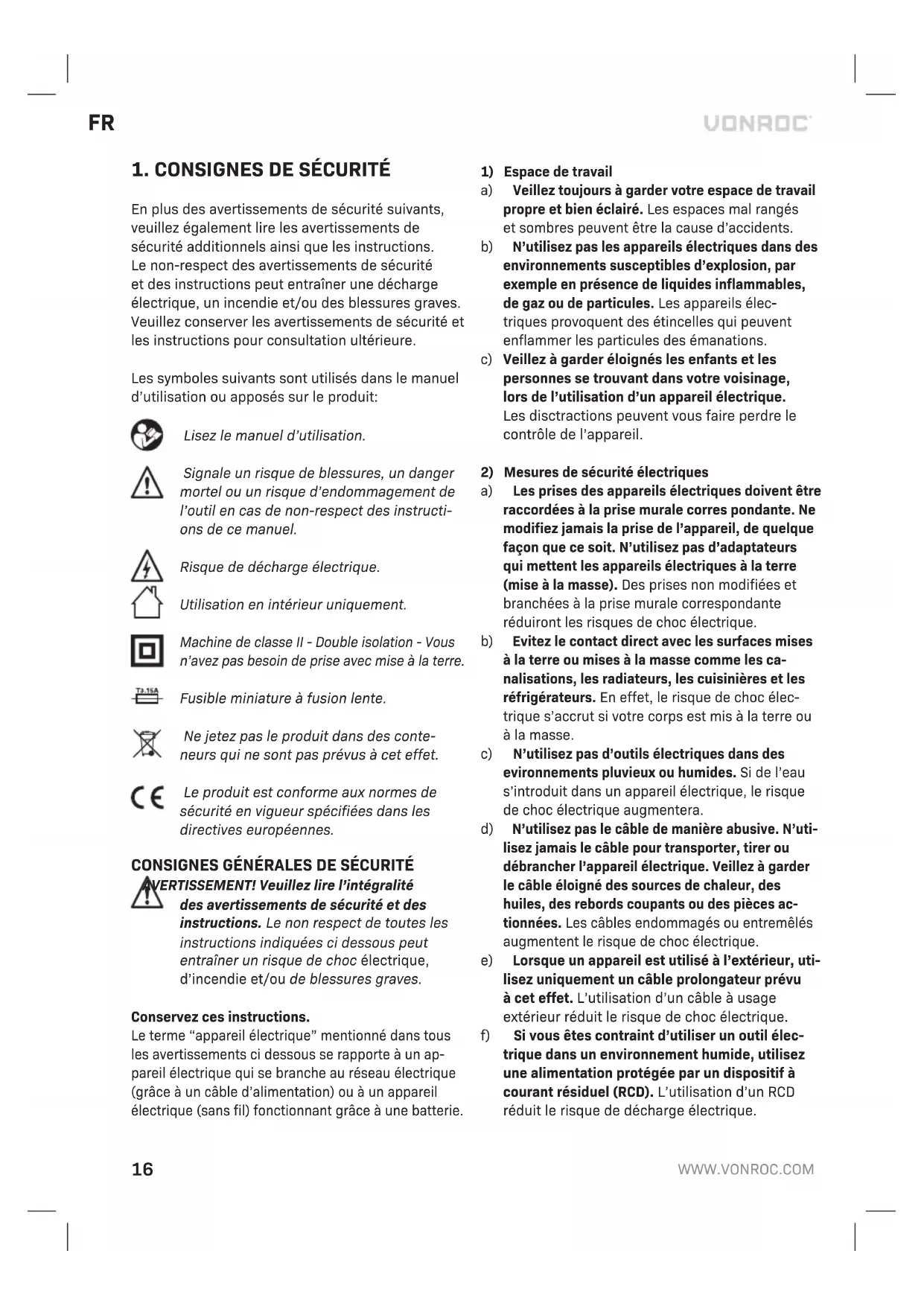

En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque de décharge électrique.

Utilisation en intérieur uniquement.

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

Fusible miniature à fusion lente.

Ne jetez pas le produit dans des conte-neurs qui ne sont pas prévus à cet effet.

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.

CONSIGNES GÉNÉRALES DE SÉCURITÉ

ERTISSEMENT! Veuillez lire l'intégralité des avertissements de sécurité et des instructions. Le non respect de toutes les instructions indiquées ci dessous peut entraîner un risque de choc électrique, d'incendie et/ou de blessures graves.

Conservez ces instructions.

Le terme “appareil électrique” mentionné dans tous les avertissements ci dessous se rapporte à un appareil électrique qui se branche au réseau électrique (grâce à un câble d'alimentation) ou à un appareil électrique (sans fil) fonctionnant grâce à une batterie.

1) Espace de travail
a) Veillez toujours à garder votre espace de travail propre et bien éclairé. Les espaces mal rangés et sombres peuvent être la cause d'accidents.
b) N'utilisez pas les appareils électriques dans des environnements susceptibles d'explosion, par exemple en présence de liquides inflammables, de gaz ou de particules. Les appareils électriques provoquent des étincelles qui peuvent enflammer les particules des émanations.
c) Veillez à garder éloignés les enfants et les personnes se trouvant dans votre voisinage, lors de l'utilisation d'un appareil électrique. Les disctractions peuvent vous faire perdre le contrôle de l'appareil.
2) Mesures de sécurité électriques
a) Les prises des appareils électriques doivent être raccordées à la prise murale corres pondante. Ne modifiez jamais la prise de l'appareil, de quelque façon que ce soit. N'utilisez pas d'adaptateurs qui mettent les appareils électriques à la terre (mise à la masse). Des prises non modifiées et branchées à la prise murale correspondante réduiront les risques de choc électrique.
b) Evitez le contact direct avec les surfaces mises à la terre ou mises à la masse comme les canalisations, les radiateurs, les cuisinières et les réfrigérateurs. En effet, le risque de choc électrique s'accrut si votre corps est mis à la terre ou à la masse.
c) N'utilisez pas d'outils électriques dans des environnements pluvieux ou humides. Si de l'eau s'introduit dans un appareil électrique, le risque de choc électrique augmentera.
d) N'utilisez pas le câble de manière abusive. N'utilisez jamais le câble pour transporter, tirer ou débrancher l'appareil électrique. Veillez à garder le câble éloigné des sources de chaleur, des huiles, des rebords coupants ou des pièces actionnées. Les câbles endommagés ou entremêlés augmentent le risque de choc électrique.
e) Lorsque un appareil est utilisé à l'extérieur, utilisez uniquement un câble prolongateur prévu à cet effet. L'utilisation d'un câble à usage extérieur réduit le risque de choc électrique.
f) Si vous êtes contraint d'utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

3) Sécurité personnelle

a) Restez vigilant, gardez un œil sur ce que vous faites et utilisez votre sens commun lors de l'utilisation d'un appareil électrique. N'utilisez pas un appareil électrique si vous êtes fatigué ou si vous êtes sous l'influence de drogues, d'alcool ou si vous prenez des médicaments. Un moment d'inattention lors de l'utilisation des appareils électriques peut entraîner des blessures graves.
b) Utilisez un équipement de protection personnelle. Protégez vous toujours les yeux. Les équipements de protection, tels qu'un masque à poussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions, réduiront le risque de blessures.
c) Prévenez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur la position "arrêt avant de brancher l'appareil. En effet, le transport des appareils électriques en gardant vos doigts sur l'interrupteur, ou le branchement de ces appareils en ayant l'interrupteur sur "marche accidents.
d) Retirez les clés de réglage ou les clés de vis de réglage avant d'allumer l'appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une pièce en mouvement de l'appareil électrique, peut entraîner des lésions corporelles.
e) Ne pas se précipiter. Gardez toujours vos pieds à plat et gardez votre équilibre. Ceci permet de mieux contrôler l'appareil électrique dans des situations imprévues.
f) Habillez vous convenablement. Ne portez pas de vêtements lâches ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pièces actionnées. En effet, ces derniers peuvent être pris dans les pièces en action.
g) Si les appareils sont fournis pour la connexion des équipements d'évacuation et de récupération de la poussière, assurez vous que ces derniers soient correctement connectés et utilisés. L'utilisation de ces appareils peut réduire les risques liès à la poussière.
4) Utilisation et entretien d'un appareil électrique a) Ne forcez pas l'appareil électrique. Utilisez l'appareil électrique adéquat pour votre application. Un appareil électrique correc te ment choisi assurera un meilleur travail et un travail sans danger, au rythme auquel il a été conçu.

b) N'utilisez pas l'appareil électrique si l'interrupteur marche/arrêt ne fonctionne pas. Un appareil électrique qui ne peut pas être commandé par l'interrupteur de contrôle est dangereux et doit être réparé.
c) Débranchez la prise du bloc d'alimentation avant d'effectuer des réglages, de changer des acces soires, ou de ranger les appreils électri ques. Ces mesures de sécurité préventives réduiront le risque de démarrage involontaire de l'appareil électrique.
d) Rangez les appareils électriques arrêtés hors de la portée des enfants et ne laissez aucune personne, non familiarisée avec l'outil ou ces instructions, utiliser l'appareil électrique. Les appareils électriques sont dangereux entre les mains d'utilisateurs non formés.
e) Entretenez les appareils électriques. Vérifiez tout défaut d'alignement et l'enchaînement des pièces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affecter le fonctionnement des appareils électriques. En cas de dommages, faites réparer l'appareil électrique avant de le réutiliser. Nombreux sont les accidents provoqués par des appareils électriques mal entretenus.
f) Veillez à garder les outils coupants aiguisés et propres. Des outils coupants correctement entretenus avec des lames aiguisées sont moins susceptibles de se bloquer et sont plus faciles à contrôler.
g) Utilisez l'appareil électrique, les accessoires et les embouts, etc., conformément à ces instructions et de la manière prévue pour le type spécifique de l'appareil électrique, en prenant en compte les conditions de travail et le travail à effectuer. L'utilisation de l'appareil électrique dans des applications différentes de celles prévues peut entraîner des situations dangereuses.
5) Utiliser et soigner les outils à batterie
a) Rechargez la batterie uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté à une certaine batterie peut être cause de danger d'incendie quand on l'utilise avec une batterie différente.
b) Utilisez chaque outil uniquement avec la batterie conçue pour lui. L'utilisation de toute autre batterie peut être cause de danger de blessure ou d'incendie.
c) Lorsque une batterie n'est pas en usage, gardez-la hors d'atteinte d'objets métalliques tels que

les trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques pouvant faire le contact entre une borne et l'autre. Un court circuit entre les bornes de la batterie peut être cause de brûlures ou d'incendie.

d) Dans des circonstances extrêmes, du liquide peut gicler hors de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l'eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide qui gicle d'une batterie peut causer irritations ou brûlures.

6) Maintenance

a) L'entretien de votre outil électrique doit être confié à un réparateur qualifié qui utilise uniquement des pièces de rechange identiques aux pièces d'origine. Cela permet d'assurer la sécurité de l'outil électrique

Utilisation et entretien de la batterie de l'outil

a) Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur qui convient à un type de batterie peut entraîner un risque d'incendie lorsqu'il est utilisé avec une autre batterie.
b) Utilisez toujours les outils électriques uniquement avec les batteries spécifiées. L'utilisation d'une autre batterie peut entraîner un risque de blessures et d'incendie.
c) Lorsque la batterie n'est pas utilisée, veuillez la tenir à l'écart d'objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles d'établir une connexion entre les deux bornes. Court-circuiter les bornes de la batterie peut provoquer des brûlures ou un incendie.
d) Dans des conditions anormales d'utilisation, un liquide peut sortir de la batterie. Évitez tout contact. En cas de contact accidentel, rincez abondamment à l'eau. Si le liquide entre en contact avec les yeux, consultez également un médecin. Le liquide qui sort de la batterie peut provoquer des irritations ou des brûlures.

AVERTISSEMENTS DE SECURITE POUR LE CHARGEUR

Utilisation prévue

Chargez uniquement à l'aide de la batterie Li-ion rechargeable CD801AA un CD803AA. Tout autre type de batterie est susceptible d'éclater et de provoquer des blessures et des dommages matériels.

a) L'appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) souffrant de déficiencies physiques, sensorielles ou mentales, ou par des personnes inexpérimentées ou non formées. Toute utilisation doit se faire sous la surveillance d'une personne responsable et avec les instructions appropriées.
b) Même sous surveillance, les enfants ne doivent pas jouer avec l'appareil.
c) Ne rechargez pas les batteries non rechargeables!
d) Veuillez effectuer la recharge des batteries dans un endroit bien ventilé!

SÉCURITÉ ÉLECTRIQUE

Vérifiez si la tension d'alimentation électrique correspond bien à celle de la plaque signalétique.

• N'utilisez pas la machine si le câble secteur ou la fiche secteur est endommagé.
• Utilisez uniquement des rallonges adaptées à la puissance nominale de la machine et d'une section minimum de 1,5 mm2. Si vous utilisez une bobine de rallonge, déroulez toujours complètement le câble.

N'utilisez que les batteries suivantes de la plateforme Batterie VONROC POWER 20V. L'utilisation de toute autre batterie pourrait provoquer de graves blessures ou endommager le chargeur.

CD801AA 20V, 2Ah Lithium-Ion

CD803AA 20V, 4Ah Lithium-Ion

Les batteries de la plateforme Batterie VONROC POWER 20V sont interchangeables pour tous les outils de la plateforme Batterie VONROC POWER 20V.

SPÉCIFICATIONS TECHNIQUES

Numéro du type CD802AA
Entrée chargeur 220-240V,50Hz	0,4A
Sortie chargeur 21V	— — — 2,5A
Durée de charge 2Ah Batterie 60 minutes
Durée de charge 4Ah Batterie 120 minutes
Accus recommandés CD801AA, CD803AA
Poids 0,36 kg

DESCRIPTION

Les numéros dans le texte se rapportent aux schémas des pages 2.

1. Bouton de déverrouillage de la batterie
2. Bouton indicateur de batterie
3. Indicateur de charge de la batterie
4. Batterie
5. Chargeur (non inclus)
6. Indicateurs à LED du chargeur

3. FONCTIONNEMENT

Avant tous travaux sur l'outil électroportatif, sortez l'accu.

Vous devez charger la batterie avant la première utilisation.

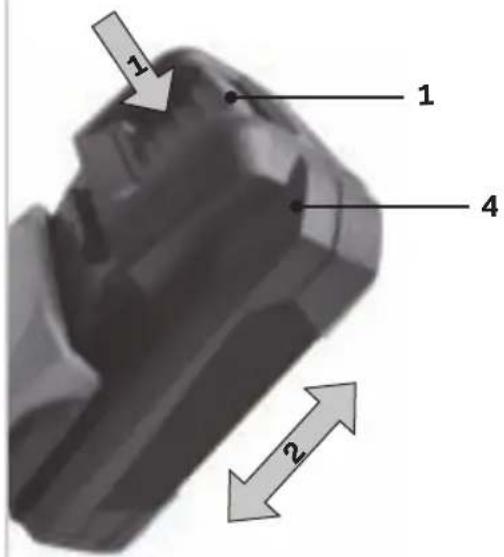

Insertion de la batterie dans la machine (Fig. B)

Vérifiez que la surface extérieure de la batterie est propre et sèche avant de brancher le chargeur ou la machine.

1. Insérez la batterie (4) dans la base de la machine, comme illustré à la Fig. B.
2. Poussez la batterie vers l'avant jusqu'à ce qu'elle s'enclenche.

Retrait de la batterie de la machine (Fig. B)

1. Poussez les boutons de déverrouillage de la batterie (1).
2. Retirez la batterie de la machine, comme illustré à la Fig. B.

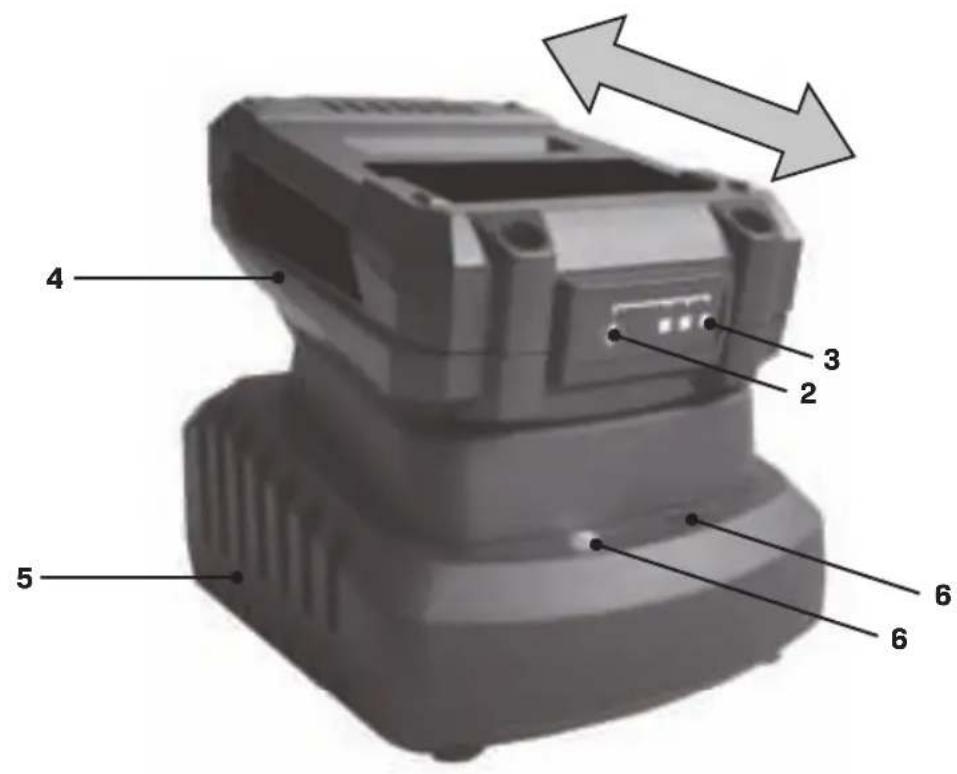

Recharge de la batterie avec le chargeur (Fig. A)

1. Retirez la batterie (4) de la machine.
2. Retournez la batterie (4) et faites-la glisser dans le chargeur (5), comme illustré à la Fig. A.
3. Enfoncez la batterie tout au fond du logement.
4. Branchez la fiche du chargeur dans une prise électrique et patientez. Les indicateurs à LED sur le chargeur (6) s'allument et indiquent l'état du chargeur.

Le chargeur possède deux indicateur à LED (6) qui indique l'état du processus de charge:

État de l'indicateur à LED rouge	État de l'indicateur à LED vert	État du chargeur
Éteint Éteint		Aucune alimentation
Éteint Allumé		Mode veille:- Aucune batterien'est insérée ou- La batterie est insérée, mais la charge s'est achevée
Allumé Étein		Batterie en cours de charge

• Il faut compter jusqu'à 60 minutes pour recharger complètement la batterie 2Ah.
• Il faut compter jusqu'à 120 minutes pour recharger complètement la batterie 4Ah.

Lorsque la batterie est entièrement chargée, débranchez le chargeur de la prise secteur et retirez la batterie du chargeur.

Quand la machine n'est pas utilisée pendant une période prolongée, il est préférable d'entreposer la batterie rechargée.

4. ENTRETIEN

Avant le nettoyage et la maintenance, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.

Nettoyez le corps de le chargeur régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilisez pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc.; ces produits peuvent endommager les parties synthétiques.

ENVIRONNEMENT

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques et sa mise en oeuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

GARANTIE

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d'oeuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un défaut matériel et/ou de main d'oeuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou altérations ont été effectuées ou tentées sur la machine par un centre de réparation non agréé.
• L'usure normale.
• L'outil a été maltraité, mal utilisé ou mal entretenu.
• Des pièces détachées non d'origine ont été utilisées

Ceci constitue l'unique garantie accordée par la société explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au delà du contenu ici présent, y compris les garanties marchandes ou d'adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.

VONROC

VONROC

CE

DECLARATION OF CONFORMITY CD802AA - CHARGER

(NL) Wij verklaren onder onze volledige verantwoordelijkheid dat dit product voldoet aan de conform Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en in overeenstemming is met de volgende standaarden en reguleringen:
(FR) Nous déclarons sous notre seule responsabilité que ce produit est conforme aux standards et directives suivants: est conforme à la Directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 concernant la limitation d'usage de certaines substances dangereuses dans l'équipement électrique et électronique.

EN 55014-1, EN 55014-2, EN61000-3-2, EN61000-3-3, EN60335-1, EN60335-2-29, EN62233, 2011/65/EU, 2012/19/EC, 2014/30/EU, 2014/35/EU

Zwolle, 01-07-2018

VONROC • Lingenstraat 6 • 8028 PM Zwolle • The Netherlands
