Marque	Yakima
Modèle	HoldUp EVO +2
Type de produit	Porte-vélo sur attelage
Capacité	4 vélos (extension +2 incluse)
Poids max par vélo	22,7 kg (50 lb)
Poids total max	72,6 kg (160 lb)
Fixation	Attelage de véhicule
Compatibilité roues	Roues de 20 pouces et plus (51 cm), empattement min. 89 cm
Outils nécessaires	Tournevis plat, clé hexagonale de 5 mm
Système d'inclinaison	Levier d'inclinaison pour relever/abaisser le porte-vélo
Bras pivotants	Avec réglage de tension (clé hexagonale 5 mm)
Sangles de roue	Sangles crantées pour sécuriser les roues arrière
Décapsuleur intégré	Oui, sur le porte-vélo
Sécurité	Rondelles de sécurité, clés fournies, vérification avant départ
Entretien	Vérifier tension des bras, nettoyer avec un chiffon doux
Garantie	Non spécifiée
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - HoldUp EVO +2 Yakima

Comment installer l'extension +2 sur le HoldUp EVO ?

Retirez le bouchon d'extrémité du HoldUp EVO avec un tournevis plat, puis insérez la base du Plus2 dans le tube en alignant les trous. Tirez sur le levier d'inclinaison et relevez complètement le porte-vélo jusqu'au verrouillage.

Quel est le poids maximum par vélo ?

Le poids maximum autorisé par vélo est de 22,7 kg (50 lb).

Puis-je transporter des vélos électriques ?

Non, ce porte-vélo interdit le transport de bicyclettes munies d'un moteur. Les vélos à assistance électrique ne sont pas compatibles.

Comment fixer correctement un vélo ?

Placez le vélo sur les plateaux, les roues dans les supports. Tendez les sangles crantées autour des roues arrière et appuyez les crochets contre les pneus. Assurez-vous que les sangles sont bien bloquées dans la boucle.

Que faire si la roue arrière n'atteint pas le support ?

Pour les vélos avec roues de 20 pouces et empattement inférieur à 89 cm, la roue arrière peut ne pas atteindre le support. Dans ce cas, assurez-vous que la sangle de roue est bien tendue et bloquée, et que les pneus sont complètement gonflés et centrés dans le profilé.

Comment plier ou ranger le porte-vélo quand il n'est pas utilisé ?

Tirez sur le levier d'inclinaison et relevez complètement le porte-vélo jusqu'à ce qu'il se verrouille en position verticale. Rabattez le bras pivotant et le support de roue vers l'intérieur.

Puis-je utiliser ce porte-vélo sur une caravane ou un camping-car ?

Non, il est interdit de poser ce porte-vélo sur une remorque, une autocaravane ou un véhicule récréatif.

Comment régler la tension des bras pivotants ?

Utilisez une clé hexagonale de 5 mm pour ajuster la tension des bras pivotants si nécessaire. Un réglage périodique peut être requis.

Quels types de vélos sont incompatibles ?

Ce porte-vélo ne convient pas aux tandems, vélos couchés, vélos avec aile avant, ou ceux équipés de sièges bébé, sacoches, housses de roues ou moteur.

Que faire si la charge dépasse l'arrière du véhicule ?

Si la charge dépasse trop, installez un fanion de sécurité pour signaler le dépassement. Vérifiez toujours la installation avant de partir.

MODE D'EMPLOI HoldUp EVO +2 Yakima

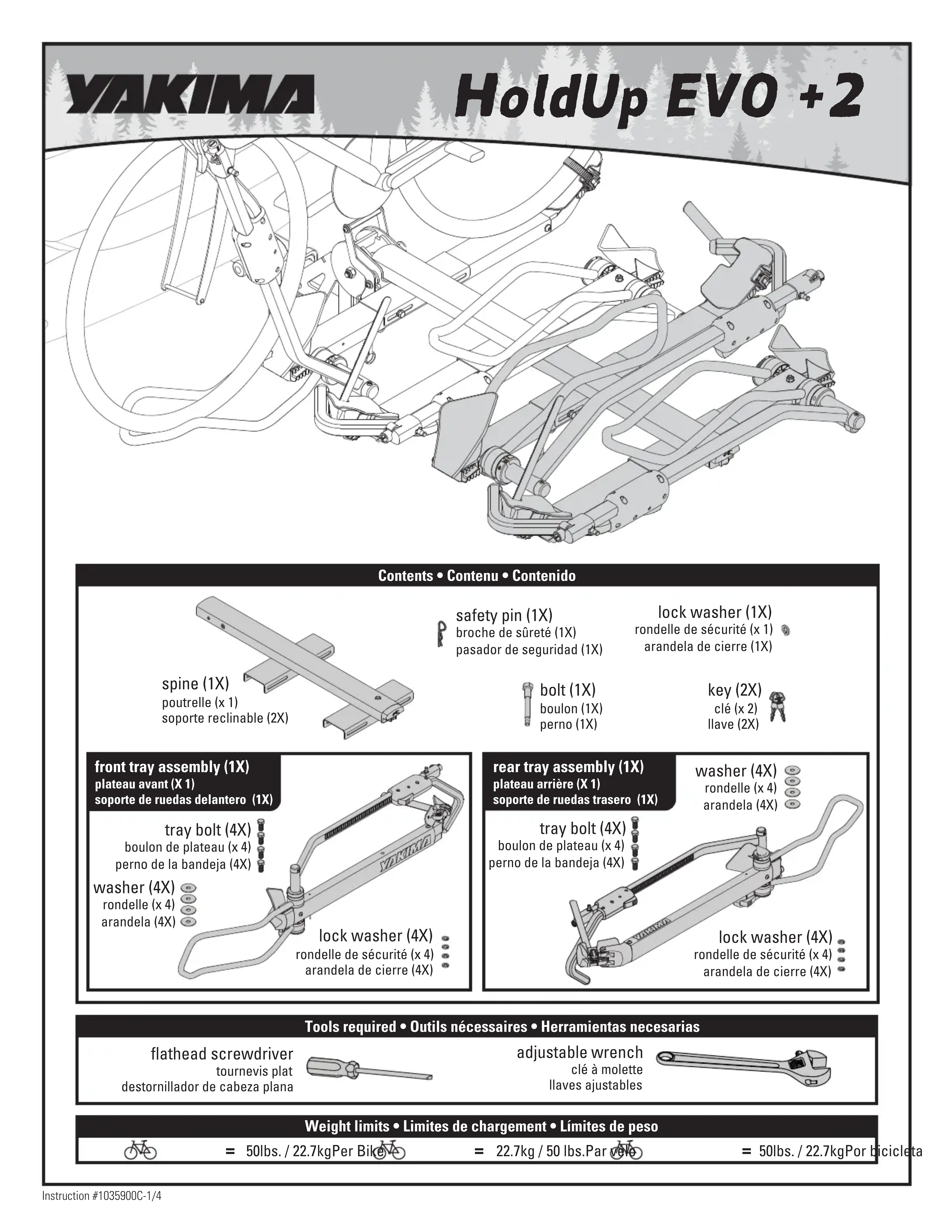

rondelle de sécurité (x 1)

arandela de cierre (1X)

key (2X)

cle

IIave (2X)

rondelle de sécurité (x 4)

arandela de cierre (4X)

lock washer (4X)
rondelle de sécurité (x 4)
arandela de cierre (4X)

Tools required - Outils nécessaires - Herramentas nécessarias

À l'aide d'un tournevis plat, enlever le bouchon d'extrémité du HoldUp EVO.

Enfilera base du Plus2 dans le tube du HoldUp, en alignant les trouss.

Tirer sur le levier d'inclinaison et relever le porte-vélo complètement jusqu'à ce qu'il se verrouille en place.

A. Mettre le plateau inférieur en position. Utiliser l'illustration pour installer le bon plateau dans la bonne position.
B. Poser la visserie et serrer complètement à 23 Nm (17 pi-lb).
C. Mettre le plateau supérieur en position. Utiliser l'illustration pour installer le bon plateau dans la bonne position.
D. Poser la visserie et serrer complètement à 23 Nm (17 pi-lb).

Se référer au manuel accompagnant le portevélo HoldUp EVO pour les instructions sur le chargement (pp. 4 et 5) et le verrouillage (p. 6).

Toujours soutenir la poutrelle quand on abaisse le porte-vélo HoldUp EVO+2 si des vélos y sont charges.

IMPORTANT : pour les vélos qui ont des roues de 51 cm (20 po), et si l'empattement est de moins de 89 cm (35 po), la roue arrrière n'atteindra peut-être pas le support de roue. S'assurer que la sangle de roue soit bien tendue et bien bloquée dans la boucle (voir l'illustration). En outre, les pneus doivent être complètement gonflés et centrés dans le profilé.

Appuyer les crochets contre les pneus.
- Vérifier que les roues arrirè sont bien retenues par les sangles crantées.
- S'assurer que le montage est solide et conforme aux instructions.
- Toujours immobiliser le bras pivotant si un vello n'est pas charge (voir ci-dessous).
- Si nécessaire, installer un fanion de sécurité si la charge dépasse trop.

VERIFIQUE LA INSTALLACION ANTES DE PARTIR.

Tenir compte du fait qu'avac certains velos,la partie la plusasse peut etre la roue du velo.

Se référer au manuel accompagnant le porte-vélo HoldUp EVO pour les instructions sur le déchargement (p. 6).

Rabattre l'arceau vers l'intérieur.
- Basculer le support de roue vers l'intérieur.
Rabatte le bras pivotant.
Appuyer le crochet contre le support de roue.

Quand on ne transporte pas de vélo, le portevélo doit toujours être relevé. Tirer sur le levier d'inclinaison et relever le porte-vélo complètement jusqu'à ce qu'il se verrouille en place.

Il faudra peut-être regler à l'occasion la tension des bras pivotant. Utiliser une clé hexagonale de 5 mm.

DECAPSULEUR: profitez du décapsuleur incorpore pour vous offrir une boisson rafraîchissante!

Ne pas employer les leviers d'inclinaison pour transporter le porte-velo.

• Ne pas poser ce porte-vélo sur une remorque, une autocaravane ou un vehicule récréatif.
• Ne pas poser ce porte-vélo si la présence de la roue de secours gène le chargement des vélos ou empêche de relever le porte-vélo.
• Ne pas employerer avec des vêlos munis d'une aile avant.
• Ne jamais rouler hors route si des vêlos sont charges.
• Éloigner les pneus des vélos de la chaleur de l'échéppement du vehicule.

VÉLOS

• S'assurer que les pneus sont gonfles à la pression recommandée indiquée sur le flanc.
• Ne pas transporter de tandems ou de velos surbaissés ("couchés").
• Ne pas transporter de bicyclettes munies d'un siège de bébé, de sacoches, de housses de roues, d'une housse de vélo compte ou d'un moteur.

Par ailleurs, il est possible que certains attelages plus petits n'acceptant pas ce produit. Si I'on ne connait pas la solidité du tube d'attelage du vehicule, consulter un professionnel de l'automobile.

LIMITES DE CARGA IMPORTANTES:

EL PORTABICICLES HOLDUP EVO +2 SE LIMITA A 22.7 KG (50 LB) POR BICICLESA. LA CARGA TOTAL PERMITIDA PARA 4 BICICLES ES 160 LB.
