Caractéristiques techniques	Hotte aspirante NOVY D661, type murale, avec moteur intégré.
Dimensions	Largeur : 60 cm, profondeur : 30 cm, hauteur : 15 cm.
Capacité d'aspiration	Débit d'air maximum : 600 m³/h.
Niveaux de puissance	3 niveaux de puissance, plus mode intensif.
Éclairage	Éclairage LED intégré pour une meilleure visibilité.
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle.
Utilisation	Panneau de commande tactile pour un réglage facile.
Maintenance	Filtres à nettoyer tous les 2-3 mois, selon l'utilisation.
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité.
Informations générales	Garantie de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - D661 NOVY

Comment nettoyer les filtres de la hotte NOVY D661 ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-les soigneusement et laissez-les sécher avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment régler la puissance d'aspiration de la hotte ?

La puissance d'aspiration peut être réglée à l'aide des commandes situées sur le panneau de contrôle. Appuyez sur le bouton correspondant à la vitesse souhaitée.

La hotte NOVY D661 émet des bruits étranges, que faire ?

Des bruits inhabituels peuvent être causés par des filtres encrassés ou un moteur défectueux. Vérifiez d'abord les filtres, puis contactez un technicien si le problème persiste.

Comment installer la hotte NOVY D661 ?

Pour l'installation, suivez les instructions fournies dans le manuel de l'utilisateur. Assurez-vous de respecter les dimensions minimales pour l'espacement entre la hotte et la cuisinière.

Est-il normal que la hotte dégage une odeur au premier fonctionnement ?

Oui, il est normal que la hotte dégage une légère odeur lors de son premier fonctionnement en raison de la chaleur des composants. Cela devrait disparaître après quelques utilisations.

Quelle est la durée de vie des filtres à charbon ?

Les filtres à charbon doivent être remplacés tous les 6 mois à un an, selon l'utilisation de la hotte. Vérifiez régulièrement leur état pour un fonctionnement optimal.

La hotte ne semble pas aspirer correctement, que faire ?

Vérifiez que les filtres ne sont pas obstrués et que les conduits d'évacuation ne sont pas bloqués. Si le problème persiste, il peut être nécessaire de contacter un professionnel.

Comment réinitialiser la hotte NOVY D661 ?

Pour réinitialiser la hotte, débranchez-la pendant environ 10 secondes, puis rebranchez-la. Cela peut résoudre certains problèmes électroniques.

MODE D'EMPLOI D661 NOVY

NOVY sa se réserve le droit de modifier en tout temps et sans préavis la construction et les prix de ses produits.

661 1 motor/moteur/Motor 60 cm

691 1 motor/moteur/Motor 90 cm

GEBRUIKSAANWIJZING

1. INSTALLATIE

La hotte à tiroir escamotable 661 s'intègre sous une armoire murale de 60 cm de large, la hotte à tiroir escamotable 691 s'intègre sous une armoire murale de 90 cm et s'adapte à tous les standards du marché de la cuisine. Hauteur minimale d'implantation : 60 cm au-dessus d'une table de cuisson électrique et 65 cm au-dessus de brûleurs gaz et 75 cm au-dessus d'une taque à induction.

Sa mise en place doit être réalisée par un installateur qualifié. Le non respect de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas d'accident.

2. MONTAGE

Ayez soin de sortir du carton d'emballage les accessoires pour le montage.

La hotte doit être montée de telle sorte que l'avant du bandeau de tiroir fermé soit aligné avec les façades des meubles contigs. Le corps vertical de la hotte n'occupe que le fond de l'armoire et l'espace resté libre derrière la porte peut être utilisé pour un rangement à épices ou de petites étagères.

La découpe d'encastrement sous l'armoire sera de 560-570 x 180 mm pour la 661 et de 860-870 x 180 mm pour la 691 (Fig. 1 et 2)

Abb. 6

Vissez-les deux étriers pour suspension dans le côté latéral de la cuisine avec 2 x 2 vis 4,2 x 13 mm (Fig. 3).

Fig. 3 Abb. 1

La hotte à tiroir escamotable NOVY se fixe d'abord par deux clips latéraux à ressort qui maintiennent la hotte en position dans la découpe et qui se serrent pour une fixation définitive (Fig. 4 661, Fig. 5 691) et ensuite par des fixations par vis 3,5 x 16 mm inox accessibles sous le devant de l'armoire porteuse lorsque le tiroir est en extension complète (4 vis pour 661 et 6 vis pour 691 Fig. 6).

Fig. 4
Fig. 5

Un bandeau de jonction fourni permet de boucher l'intervalle entre le mur et le bas de la hotte. Ajuster en coupant à largeur désirée et fixer par vissage au fond des couloirs d'aspiration latéraux par vis 2,9 x 6,5 mm (derrière les pivots charnières du carter en inox).

661 Voir page 30 691 Voir page 30

4. SCHEMA ELECTRIQUE

661 Voir page 31 691 Voir page 32

5. REMPLACEMENT DE BANDEAU DE FACADE

- deux petites vis cruciformes latérales voisines du bandeau (Fig. 6) permettent le dégagement vers l'avant de l'étrier porteur du bandeau - trois vis maintiennent le bandeau sur l'étrier. Dans l'ordre, procéder comme suit (Fig. 7 et 8):

• ouvrez le tiroir
• déposez l'étrier avec son bandeau
• dévissez le bandeau à éliminer
• fixez le nouveau bandeau
• remontez l'étrier porteur du nouveau bandeau
• ouvrez en bascule le carter
• fermer le tiroir
• ajustez le bandeau en ligne avec les façades
• serrez les deux dernières vis et bloquez le tout, le tiroir restant fermé : le
  vissage est accessible par l'intérieur de la hotte lorsque le carter est ouvert.

Fig. 7

Le filtre est accessible par l'ouverture en bascule du carter. Pour ouvrir, tirer le carter vers le bas, côté ressorts de fermeture.

Décrochage du filtre

- tirez vers le bas par la languette et dégager vers l'avant

Ne négligez jamais son entretien. Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

La réglementation sur les conduits d'aération doit être scrupuleusement respectée.

12. REMPLACEMENT DE L'ECLAIRAGE

Avant toute intervention, débrancher la hotte du réseau électrique à l'avance et faire refroidir les lampes suffisamment.

Le remplacement des lampes se fait à l'aide de la ventouse

La 661 est équipée de 2 lampes halogènes type 12V/20W/∅35/GU4/38°, la 691 est équipé de 4 lampes du même type.

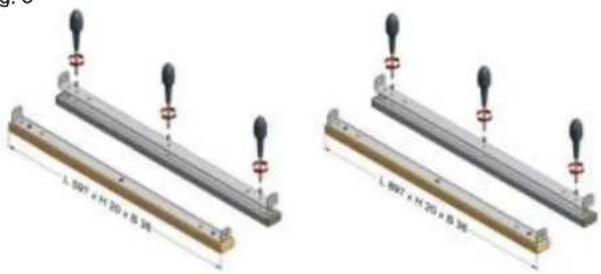

Fig. 8

L 507 x H 20 x B 36 L 507 x H 20 x B 36

6. RACCORDEMENT

L'évacuation se fait par le dessus de l'appareil sur une collerette de ∅ 125 mm.

Attention : N'utilisez jamais un conduit déjà en service pour une autre fonction (conduit de chauffage, ventilation mécanique contrôlée).

Cette prescription est réglementaire et engage votre responsabilité. Veillez à ce que votre raccordement soit hermétique. (Utilisez du ruban adhésif aluminium D 906.292).

L'évacuation doit être la plus courte et la plus directe possible.

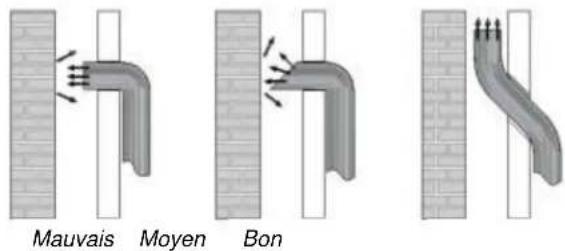

En cas de raccordement sur un conduit existant, dirigez le flux d'air vers le haut.

Mauvais Moyen Bon

Assurez-vous du libre débouché à l'air: tout étranglement, rétréci, chapeau de couverture, grillage est contre indiqué.

7. BRANCHEMENT ELECTRIQUE

Raccordement sur une ligne 230 Volt par le cordon avec fiche bipolaire + terre. L'intensité du courant figure sur la plaque signalétique de la hotte. Ne pas oublier le raccordement à la terre. La prise doit être montée visiblement et bien accessible.

8. FONCTIONNEMENT

Cette hotte est dotée d'une puissante turbine centrifuge qui absorbe les vapeurs à travers un filtre à graisses pour les évacuer ensuite à l'extérieur. Le carter en inox détermine des couloirs d'aspiration périphériques qui assurent un traitement efficace de toute la surface couverte par la hotte.

9. CONSEILS D'UTILISATION

Important!

Pour un fonctionnement rationnel, il est conseillé de prendre en considération les notions suivantes :

• Placer les casseroles de façon que les buées ne sortent pas du plan inférieur de la hotte.
• Evitez les courants d'air au-dessus du plan de cuisson.
• Quelles que soient les dimensions de votre cuisine, votre hotte ne peut évacuer que l'équivalent de l'air de remplacement que vous laissez entrer dans la pièce. C'est pourquoi, lors de l'utilisation de la hotte, il est important que de l'air frais puisse entrer dans la cuisine par une grille d'aération haute ou basse ou par une porte ou une fenêtre entrouverte.
• Soyez attentif quand vous faites des fritures sous la hotte. Ne laissez jamais votre friteuse sans surveillance.
• Il est strictement interdit de flamber sous la hotte.

10. MISE EN SERVICE

La hotte à tiroir NOVY dispose d'un système de commande automatique programmable basé sur :
- Un interrupteur général solidaire de l'ouverture ou de la

fermeture du tiroir

- Un bouton rotatif

○ A : ventilation avec lumière
o B : ventilation sans lumière
o C : éclairage seulement
o 0 : hotte éteinte

A la réouverture du tiroir, l'appareil reprendra son service sur la programmation qu'il assurait précédemment.

C A II III B

11. ENTRETIEN

Suivant l'utilisation le filtre à graisses et la hotte doivent être nettoyées tout les deux semaines

Entretien de la carrosserie :

L'extérieur de la hotte se nettoie avec un chiffon humide et un détergent doux et l'entretien se fait avec NOVY Inoxcleaner (906060). Ne pas utiliser des produits agressifs, abrasifs ou chlorés. L'utilisation de l'eau de javel est également à proscrire.

Entretien du filtre à graisses :

1/ Dans le lave-vaselle

2/ Manuellement

• préparez dans l'évier 3 doigts d'eau chaude additionnée d'un détergent.
• laissez tremper le filtre quelques minutes
• tapotez le filtre dans la solution pour en chasser toutes les particules
• rincez et contrôlez la propreté par mirage à contre-jour
• égouttez, séchez et remettez en place
