Type de produit	Récepteur audio
Marque	IMG STAGE LINE
Modèle	PA6240
Alimentation	230 V~, 50 Hz
Puissance de sortie	6 x 40 W RMS sous 4 ohms
Impédance de sortie	4 - 8 ohms
Entrées audio	6 entrées ligne (RCA), 2 entrées microphone (XLR) avec commutation prioritaire
Sorties audio	6 sorties haut-parleurs (zones) sur borniers à vis
Réponse en fréquence	20 Hz - 20 kHz
Rapport signal/bruit	> 90 dB
Distorsion harmonique totale	< 0,05 %
Dimensions (L x H x P)	483 x 88 x 350 mm (rack 19", 2U)
Poids	8,5 kg
Température de fonctionnement	0 °C à 40 °C
Humidité relative	20 % - 80 % sans condensation
Fonctions spéciales	Système commutable 70 V / 100 V, priorité microphone, volume par zone
Sécurité	Protection contre les courts-circuits, surcharge et surchauffe
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits chimiques.
Pièces détachées et réparabilité	Contacter le service après-vente agréé IMG STAGE LINE
Informations générales	Ce récepteur est conçu pour une utilisation en sonorisation professionnelle. Il permet la gestion de 6 zones indépendantes.

FOIRE AUX QUESTIONS - PA6240 IMG STAGE LINE

Comment installer le récepteur dans un rack 19 pouces ?

Fixez les supports de rack fournis sur les côtés du récepteur et insérez-le dans le rack. Vissez les supports aux rails du rack. Assurez-vous que la ventilation est suffisante.

Puis-je connecter des enceintes de 4 ohms sur chaque zone ?

Oui, l'impédance minimale autorisée par zone est de 4 ohms. La puissance délivrée sera de 40 W RMS par zone.

Que signifie le mode priorité microphone ?

Le mode priorité microphone atténue automatiquement les autres sources lorsqu'un signal est détecté sur l'entrée micro. Cela permet de diffuser des annonces importantes.

Comment régler le volume de chaque zone indépendamment ?

Utilisez les commutateurs rotatifs situés sur la face avant ou arrière (selon version) pour ajuster le volume de chaque zone. Les réglages sont indépendants.

Puis-je utiliser ce récepteur dans un système 70 V ?

Oui, le récepteur peut être configuré en mode 70 V. Reportez-vous à la note technique en page 1 de la notice pour modifier le cavalier interne.

Que faire si le récepteur s'éteint en cours d'utilisation ?

Vérifiez que la ventilation n'est pas obstruée et que la température ambiante ne dépasse pas 40 °C. Si le problème persiste, contactez le SAV.

Quels types de câbles utiliser pour les entrées ligne ?

Utilisez des câbles RCA blindés pour les entrées ligne. Pour les microphones, préférez des câbles XLR symétriques.

Est-il possible d'ajouter une source Bluetooth ?

Non, ce modèle ne dispose pas de module Bluetooth intégré. Vous pouvez connecter un adaptateur Bluetooth externe sur une entrée ligne.

Comment effectuer une mise à jour du firmware ?

Le firmware de ce récepteur n'est pas mis à jour par l'utilisateur. Toute mise à jour doit être effectuée par un technicien agréé.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site officiel de IMG STAGE LINE.

MODE D'EMPLOI PA6240 IMG STAGE LINE

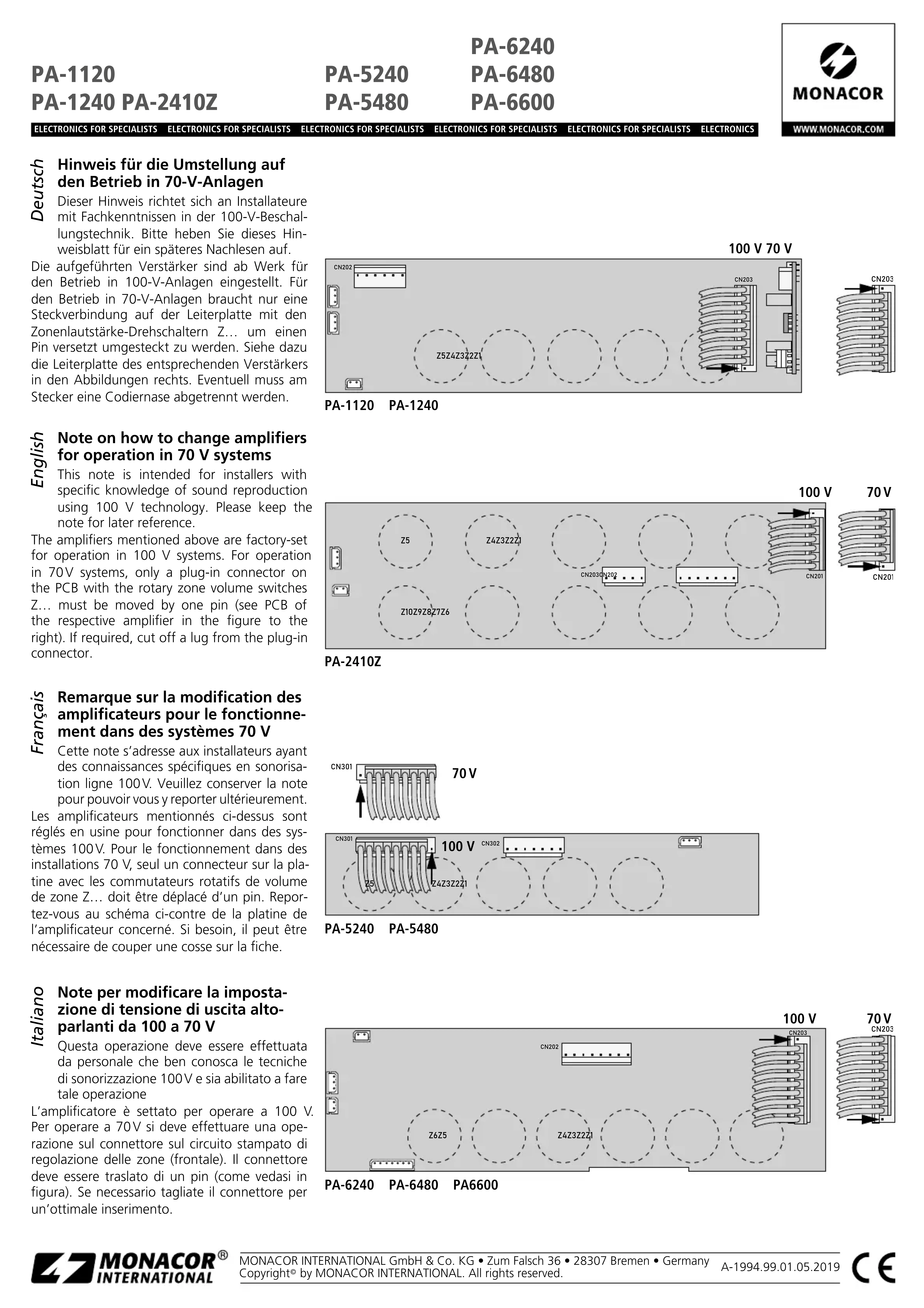

Remarque sur la modification des amplificateurs pour le fonctionnement dans des systèmes 70 V

Cette note s'adresse aux installateurs ayant des connaissances spécifiques en sonorisation ligne 100V. Veuillez conserver la note pour pouvoir vous y reporter ultérieurement.

Les amplificateurs mentionnés ci-dessus sont réglés en usine pour fonctionner dans des systèmes 100 V. Pour le fonctionnement dans des installations 70 V, seul un connecteur sur la platine avec les commutateurs rotatifs de volume de zone Z... doit être déplacé d'un pin. Reportez-vous au schéma ci-contre de la platine de l'amplificateur concerné. Si besoin, il peut être nécessaire de couper une cosse sur la fiche.
