MODE D'EMPLOI Sherpa 100AC GOAL ZERO

Wall charger (45W) 3 hrs USB-A (2.4A) 9 hrs Nomad 14 14-28 hrs Nomad 28 7-14 hrs Boulder 50 4-8 hrs Battery: Cell chemistry Li-ion NMC Cell type 18650 by LG chem Single Cell Equivalent Capacity 25600mAh @ 3.7V Lifecycles Hundreds of Cycles Shelf-life Charge every 3-6 months Management system Charging and low- battery protection built-in Sherpa 100AC Ports: Wireless Qi (output) 5W max USB A ports (output) 5V, up to 2.4A (12W max), regulated USB-C PD ports (input/output) 5V,9V,12V,15V,20V up to 3A (60W each, 100W max), regulated AC inverter US (output) 110V, up to 0.9A (100W max), 60Hz, modified sine wave AC inverter Int (output) 220V, up to 0.45A (100W max), 50Hz, modified sine wave Solar charging port (input, 8mm diameter) 14-22V (50W max) General Chainable no Weight 2.0 lbs (898 g) Dimensions 7.5 x 1.0 x 5.68 in (19.0 x 2.54 x 14.4 cm) Operating usage temp. 32-104F (0-40C) Certs Warranty 12 months Be sure to activate your warranty at goalzero.com/warranty1617 Avant de l'utiliser ou de le stocker, branchez votre Goal Zero Sherpa 100AC sur une prise murale jusqu'à ce qu'il soit complètement chargé. Gardez votre Goal Zero Sherpa 100AC branché lorsqu'il n'est pas utilisé. Lisez toutes les consignes et mises en garde avec soin avant toute utilisation pour éviter d'éventuelles blessures corporelles ou des dommages sérieux à l'appareil ou tout autre appareil connecté Respectez toutes les puissances nominales des connecteurs d'Entrée/Sortie : Pour éviter tout risque d'incendie ou d'électrocution, observez toutes les indications de puissance nominale sur l'unité et celles des produits que vous souhaitez utiliser ; Vérifiez leurs manuels respectifs pour plus d'informations. À utiliser dans un espace bien ventilé : Assurez une ventilation adéquate pendant son utilisation et n'obstruez jamais les ouvertures du ventilateur de l'appareil. Une ventilation inadéquate peut endommager l'appareil. Ne jamais empiler quoi que ce soit sur l'appareil, lors de son stockage ou en cours d'utilisation. NE PAS faire fonctionner dans des conditions humides : Afin d'éviter les courts- circuits ou les chocs électriques, ne permettez pas à l'appareil de devenir mouillé. Laissez l'appareil sécher complètement avant de l'utiliser à nouveau. Gardez l'appareil propre et sec : Inspectez régulièrement l'appareil pour la saleté, la poussière ou l'humidité. Risque de choc ou d'incendie : Ce Sherpa 100AC génère la même puissance électrique potentiellement mortelle qu'une prise murale domestique normale. Utilisez-le avec autant de précaution que lors de l'utilisation d'une prise secteur murale. NE PAS insérer d'objets étrangers dans les sorties électriques ou les trous de ventilation. Toute manipulation sur l'unité ou ses composants annulera toutes les garanties.

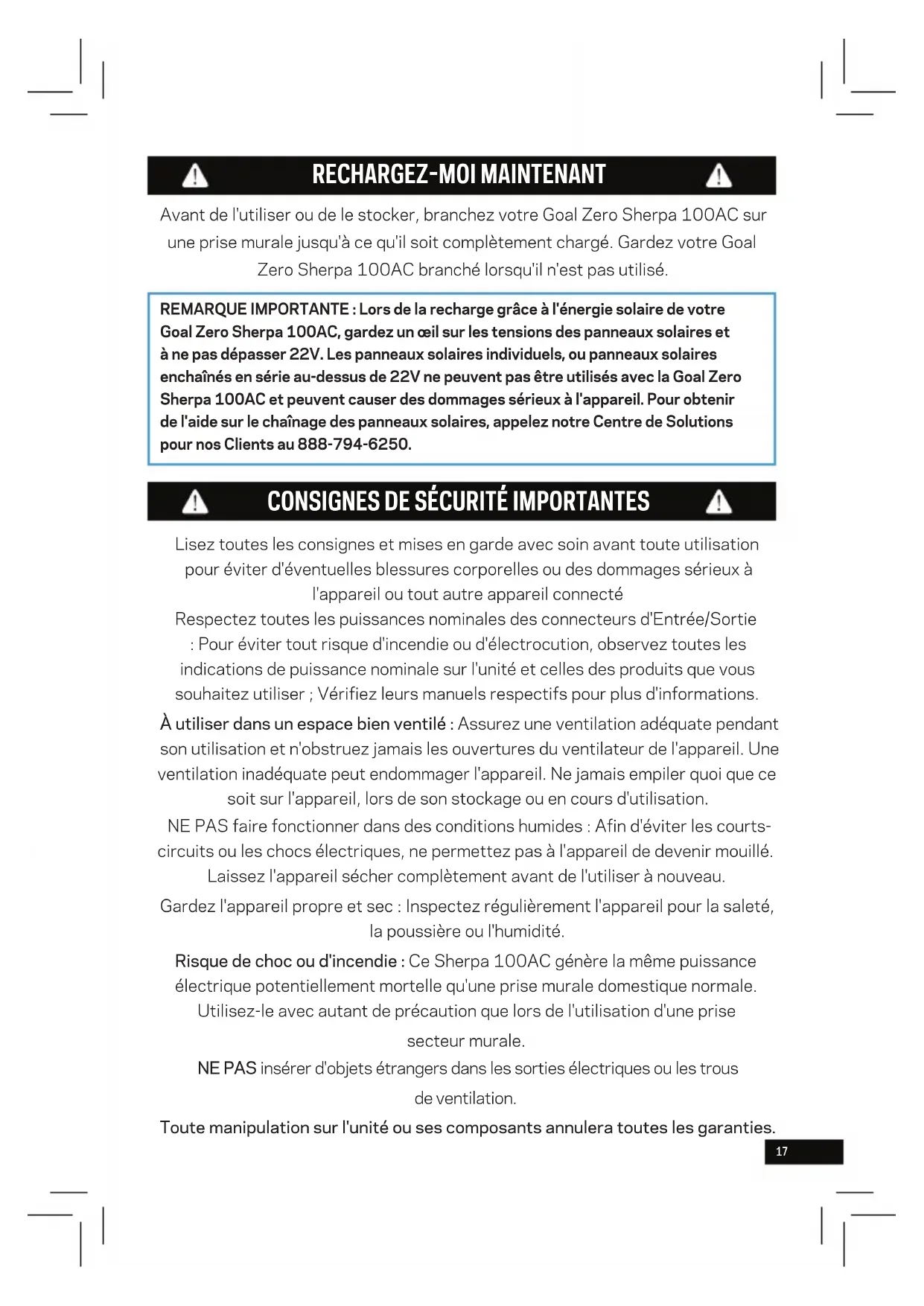

CONSIGNES DE SÉCURITÉ IMPORTANTES

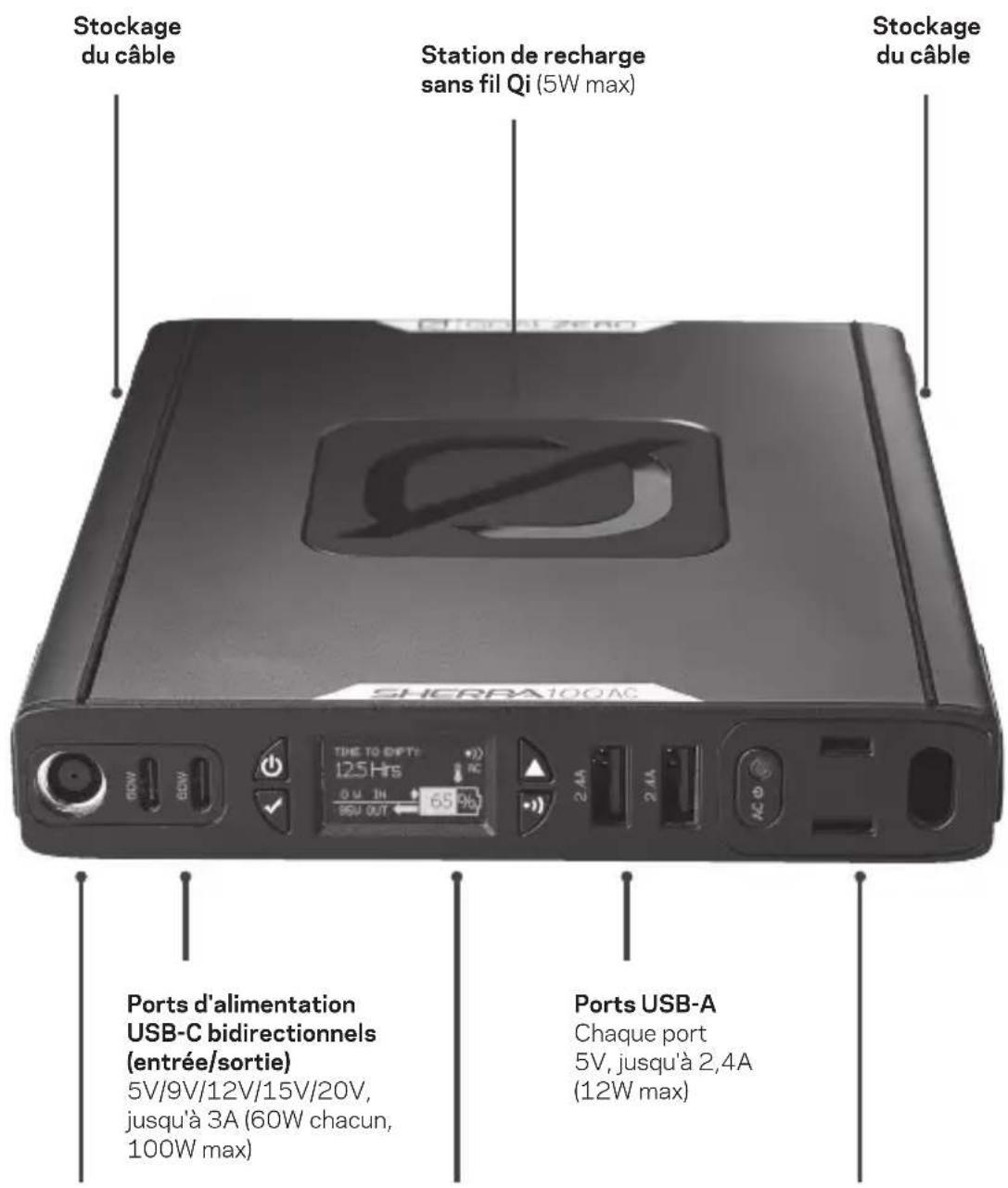

RECHARGEZ-MOI MAINTENANT REMARQUE IMPORTANTE : Lors de la recharge grâce à l'énergie solaire de votre Goal Zero Sherpa 100AC, gardez un œil sur les tensions des panneaux solaires et à ne pas dépasser 22V. Les panneaux solaires individuels, ou panneaux solaires enchaînés en série au-dessus de 22V ne peuvent pas être utilisés avec la Goal Zero Sherpa 100AC et peuvent causer des dommages sérieux à l'appareil. Pour obtenir de l'aide sur le chaînage des panneaux solaires, appelez notre Centre de Solutions pour nos Clients au 888-794-6250.18 Station de recharge sans fil Qi (5W max) Ports USB-A Chaque port 5V, jusqu'à 2,4A (12W max) Écran OLED + Boutons Interactifs Informations sur le port en temps réel et pages de détails du produit Onduleur CA de100W à onde sinusoïdale modifiée (surtension 150W) Ports d'alimentation USB-C bidirectionnels (entrée/sortie) 5V/9V/12V/15V/20V, jusqu'à 3A (60W chacun, 100W max) Entrée DC de 8 mm Pour recharge solaire, CA ou 12V (50W max) (Chargeurs CA et 12V vendus séparément) Stockage ducâble Stockage ducâble

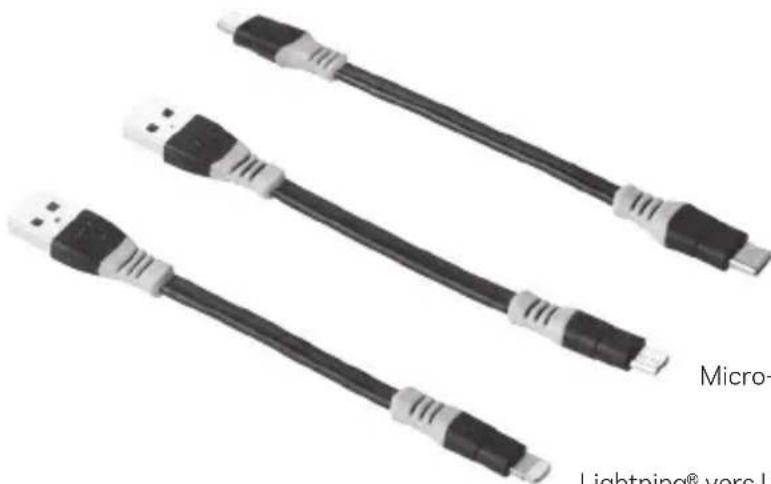

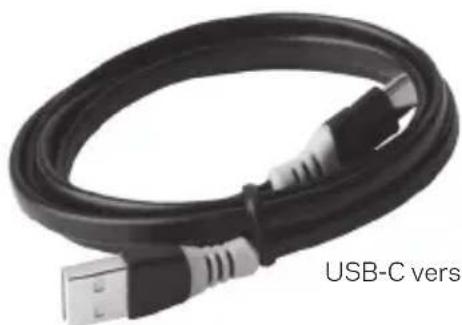

vers USB-A Micro-USB vers USB-A USB-C vers USB-A USB-C vers USB-C20 RECHARGEZ-MOI MAINTENANT : Branchez et rechargez-le avant sa première utilisation. Le Sherpa a plusieurs entrées au choix, 8 mm DC pour une recharge via prise murale et recharge solaire et par distribution d'énergie via USB-C (60W Max). VIA USB : À l'aide du câble USB-C fourni et l'un des ports USB-C de distribution d'énergie du Sherpa, branchez-le sur un port USB. Nous recommandons d'utiliser au moins un chargeur de 2,4A pour une charge complète en 9 heures environ. Vous pouvez également brancher un chargeur USB-C de distribution d'énergie (jusqu'à 60W max) pour une recharge plus rapide. *CONSEIL TECHNIQUE : Comme les ports USB-C de distribution d'énergie sont bidirectionnels, il est possible de recharger et de charger depuis le même port. Dans les pages Détails du produit de votre Sherpa, vous pouvez sélectionner une fonction par défaut (auto, entrée, sortie) pour chaque port USB-C. VIA ÉNERGIE SOLAIRE : Associez votre Sherpa à un panneau solaire Nomad ou Boulder pour le recharger à partir de l'énergie solaire en utilisant l'entrée de 8 mm. Pour une meilleure expérience de chargement solaire, nous recommandons le panneau solaire Nomad 28 Plus ou tout modèle supérieur. VIA CA ou 12V : Vous cherchez à le recharger depuis une prise murale ou du 12V ? Des accessoires sont disponibles sur GoalZero.com. Appelez notre centre de solutions pour nosclients au 1-888-794-6250.

CHARGER VOTRE SHERPA

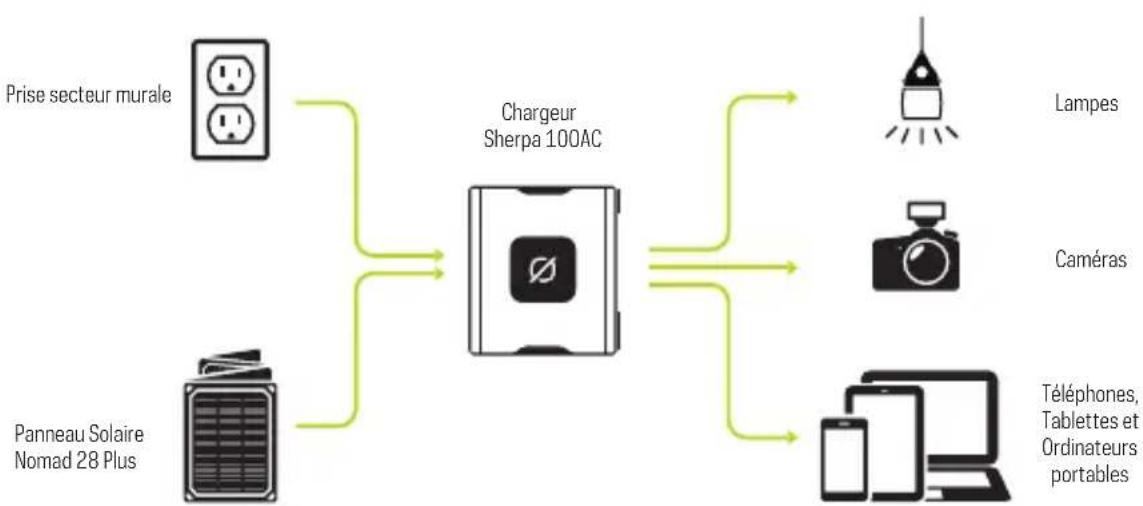

Chargeur Sherpa 100AC Panneau Solaire Nomad 28 Plus Prise secteur murale Lampes Caméras Téléphones, Tablettes et Ordinateurs portables

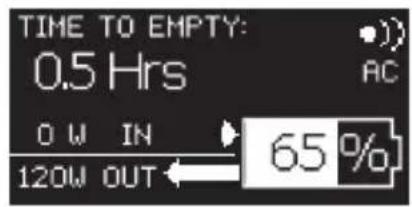

1. Temps de Décharge/Recharge - Combien de temps le Sherpa fonctionnera à sa

puissance actuelle ou combien de temps il faudra pour le charger complètement.

2. Entrée/Sortie de puissance (Watts) - Des flèches plus longues indiquent une plus

grande puissance absorbée (IN)/distribuée (OUT). Une flèche clignotante indique que la puissance absorbée est proche du maximum.

3. Icônes - Recharge sans fil, Onduleur CA, Avertissement de surchauffe

4. Niveau de la batterie

BOUTONS : ÉCRANS INTERACTIFS : Appuyez une fois pour allumer/éteindre le Sherpa. Maintenez cette touche enfoncée pour réinitialiser le Sherpa, le compteur watt-heure et restaurer lesparamètres par défaut de tous les ports. Appuyez une fois pour afficher l'écran des sorties. Appuyez et maintenez pour activer les pages de détails du produit. Sélectionner/Faire défiler les paramètres. Activer/Désactiver la recharge sans fil Qi. Activer/Désactiver le port CA.22

UTILISER VOTRE SHERPA

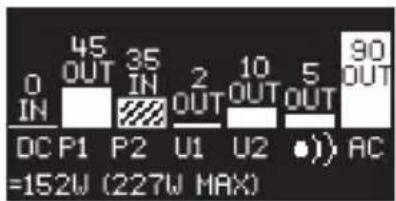

• La page des sorties affiche des informations en temps réel pour chaque port, en incluant les entrées et les sorties.

• Une barre pleine indique que le port fonctionne comme une sortie. Une barre zébrée indique que le port fonctionne comme une entrée qui recharge le Sherpa.

• Les ports sont répertoriés de gauche à droite.

• La puissance totale de toutes les sorties est indiquée en bas de l'écran. *CONSEIL TECHNIQUE : Si vous avez branché le Sherpa sur une source d'alimentation élevée pour le charger, vous pouvez remarquer que la puissance maximale disponible augmente. Page des sorties : Accédez-y en appuyant sur ÉCRANS INTERACTIFS :23

UTILISER VOTRE SHERPA

• Un compteur watt-heure en sortie/entrée pour surveiller la consommation d'énergie entre les réinitialisations.

• Appuyez et maintenez

• Informations en temps réel sur l'entrée de 8 mm.

• Vérifiez cette page lorsque vous chargez à partir de l'énergie solaire pour optimiser l'alignement du panneau avec le soleil. Pages de détails du produit : Accédez-y en appuyant et en maintenant enfoncé Faites défiler les pages en appuyant sur ÉCRANS INTERACTIFS : pour réinitialiser le compteur.24

UTILISER VOTRE SHERPA

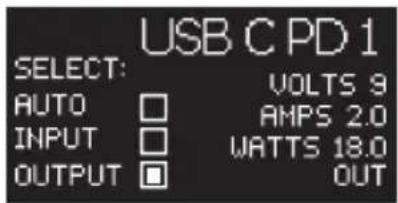

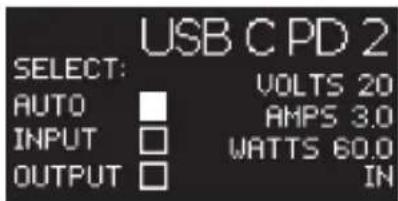

• Affiche les informations de sortie ou d'entrée pour les ports USB-C bidirectionnels de distribution d'énergie.

• Personnalisez les fonctions spécifiques des ports USB-C bidirectionnels de distribution d'énergie en appuyant sur :

• AUTO : Le réglage par défaut des deux ports détectera automatiquement si un périphérique est branché pour être rechargé ou si le port est utilisé pour charger le Sherpa.

• ENTRÉE : Ce port ne servira plus qu'à charger le Sherpa.

• SORTIE : Ce port ne fonctionnera plus que pour recharger d'autresappareils. Pages de détails du produit : Accédez-y en appuyant et en maintenant enfoncé Faites défiler les pages en appuyant sur ÉCRANS INTERACTIFS :

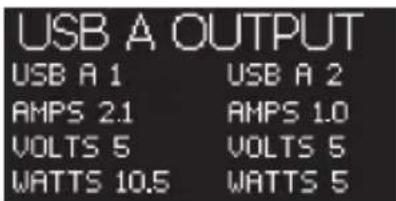

• Informations en temps réel sur les deux ports USB-A.25

UTILISER VOTRE SHERPA

• Informations en temps réel sur la sortie CA.

• Personnalisez le réglage de l'onduleur CA en appuyant sur :

• TEMPORISATION AUTO : Le réglage par défaut éteindra l'onduleur CA après 5 minutes d'inactivité pour économiser son énergie.

• SANS TEMPORISATION : L'onduleur restera activé jusqu'à ce que le Sherpa soit éteint, la batterie soit vidée ou le bouton CA enfoncé. Pages de détails du produit : Accédez-y en appuyant et en maintenant enfoncé Faites défiler les pages en appuyant sur ÉCRANS INTERACTIFS :26

UTILISER VOTRE SHERPA

Pages de détails du produit : Accédez-y en appuyant et en maintenant enfoncé Faites défiler les pages en appuyant sur ÉCRANS INTERACTIFS :

• Informations en temps réel sur la batterie interne.

• Micrologiciel et date de fabrication du Sherpa.

• Informations détaillées sur l'utilisation du Sherpa.27

UTILISER VOTRE SHERPA

Nous vous recommandons d'utiliser un câble USB-C vers USB-C lors des recharges d'ordinateurs portables compatibles. Comme les ports USB-C de distribution d'énergie sont bidirectionnels, ce qui signifie qu'ils peuvent fonctionner comme une entrée pour charger le Sherpa ou une sortie pour recharger d'autres appareils, le fait d'y connecter un ordi portable pourrait causer le Sherpa d'essayer de charger la batterie interne de l'ordi portable plutôt que de se recharger depuis ce même ordinateur portable. Pour résoudre ce problème, sélectionnez un paramètre d'entrée ou de sortie par défaut depuis les pages Détails du produit USB-C PD ou essayez de reconnecter l'ordinateur portable. Il est possible de recharger d'autres appareils pendant que le Sherpa est lui même rechargé. Branchez le Sherpa sur une source d'alimentation et assurez-vous qu'il est toujours allumé, puis branchez le téléphone/l'ordinateur portable/la tablette ou tout autre appareil sur le Sherpa. Assurez-vous de surveiller les niveaux de sortie des ports pour vous assurer que le Sherpa tire suffisamment d'énergie pour répondre aux demandes d'énergie des appareils y étant branchés. *CONSEIL TECHNIQUE : Si TEMPS DE DÉCHARGE (TIME TO EMPTY) est affiché à l'écran, le Sherpa n'aura pas assez de puissance pour se recharger. Si TEMPS DE RECHARGE (TIME TO FULL) est affiché, le Sherpa tire assez de puissance pour se charger ainsi que recharger ce qui y est branché. CONSEILS pour UNE CHARGE PAR ORDINATEUR PORTABLE via USB-C :

• Le Sherpa peut produire 170W en utilisant tous ses ports en même temps. Si cette production était dépassée, le Sherpa cesserait de fonctionner et cetécran serait affiché. *CONSEIL TECHNIQUE : Si le Sherpa est rechargé depuis une source d'alimentation suffisamment élevée, vous obtiendrez une production maximale plus élevée.

• Pour éviter cette mise hors tension, contrôlez l'utilisation d'énergie sur la page principale et la page des sorties et surveillez de près ce qui est branché.

• La flèche sur la page principale indiquant la mise hors tension commencera àclignoter si le Sherpa est proche de s'éteindre.

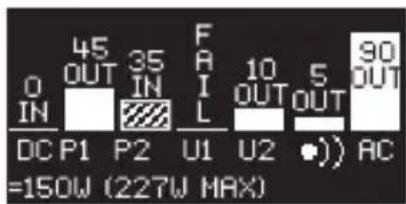

• Cela indique un problème avec une sortie spécifique du Sherpa. Pour corriger ce problème :

• Débranchez l'appareil du Sherpa et vérifiez ses spécifications techniques pour vous assurer qu'il ne consomme pas trop de puissance. L'avertissement ÉCHEC (FAIL) reste affiché si l'appareil branché n'est pas compatible.

• Éteignez le Sherpa et rallumez-le pour réinitialiser l'avertissement ÉCHEC (FAIL).

• Si l'avertissement ÉCHEC (FAIL) continuait, appelez le centre de solutions clients de Goal Zero au 1-888-794-6250.

• Les autres ports du Sherpa continueront de fonctionner. Utilise trop de puissance électrique Échec de port de sortie29 DÉPANNAGE

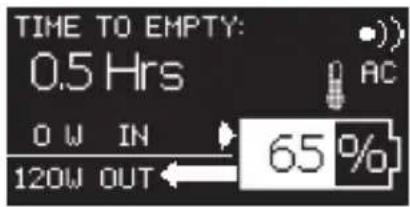

• Le Sherpa est trop chaud et doit refroidir avant de pouvoir être utilisé ànouveau.

• Pour éviter cette mise hors tension, surveillez la page principale pour yvoirl'icône d'avertissement de température.

• Lorsque vous utilisez le port CA, ne bloquez pas la ventilation àl'arrièredu Sherpa.

• Lors d'une recharge, assurez-vous que le Sherpa ait une bonne ventilation.

• Appuyez et maintenez pendant 3 secondes pour lancer la réinitialisation.

• Continuez d'appuyer sur pendant 8 secondes jusqu'à ce que la page principale soit affichée.

• NOTE : cela réinitialise le Sherpa, le compteur watt-heure et restaure les paramètres par défaut de tous les ports. Surchauffe Réinitialiser le Sherpa30 DÉPANNAGE

• La capacité de la batterie du Sherpa a chuté à 2% et ne peut plus fournirde courant.

• Branchez le Sherpa et attendez qu'il atteigne au moins 5% decharge avant d'essayer de l'utiliser à nouveau. Niveau faible de la batterie31
