Type de produit	Chaîne Hi-Fi 5.1 canaux
Marque	Panasonic
Modèle	SC-PT150
Puissance de sortie RMS (mode Dolby Digital)	330 W au total (5 x 55 W)
Puissance de sortie DIN (mode Dolby Digital)	150 W au total (5 x 25 W)
Alimentation	230 V CA, 50 Hz
Consommation en veille	Environ 1 W
Dimensions enceintes avant (L x H x P)	92 mm x 135 mm x 95,4 mm
Poids enceintes avant	0,6 kg
Dimensions haut-parleur central (L x H x P)	135 mm x 92 mm x 95,4 mm
Poids haut-parleur central	0,6 kg
Dimensions haut-parleurs surround (L x H x P)	92 mm x 135 mm x 95,4 mm
Poids haut-parleurs surround	0,6 kg
Dimensions enceinte d'extrêmes-graves (L x H x P)	152 mm x 339 mm x 258 mm
Poids enceinte d'extrêmes-graves	3 kg
Formats de disques lisibles	DVD-Video, DVD-RAM, DVD-R/RW, +R/+RW, CD, CD-R/RW, VCD, SVCD, MP3, WMA, JPEG, MPEG4, DivX
Tuner FM	30 stations présélectionnables
Port USB	Oui (périphériques de stockage de masse)
Fonctions audio	Dolby Pro Logic II, Super Surround, égaliseur, focalisation centrale, ajustement des enceintes
Entrées	1 x Péritel (SCART), 1 x Entrée audio auxiliaire (AUX)
Consignes de sécurité	Ne pas ouvrir, éviter l'humidité, utiliser uniquement les enceintes fournies
Entretien	Nettoyer avec un chiffon doux et sec, ne pas utiliser de solvants

FOIRE AUX QUESTIONS - SCPT150 PANASONIC

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché. Si le problème persiste, débranchez l'appareil pendant quelques minutes puis rebranchez-le.

Pourquoi n'y a-t-il aucun son ?

Assurez-vous que le volume n'est pas au minimum, que la source correcte est sélectionnée (DVD/CD, FM, USB, etc.) et que les enceintes sont correctement connectées.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont installées correctement et qu'elles sont neuves. Pointez la télécommande vers le capteur de l'appareil à moins de 7 mètres.

Comment utiliser la radio FM ?

Sélectionnez la source FM. Utilisez l'accord manuel ou automatique. Pour mémoriser une station, appuyez sur ENTER puis choisissez un numéro de présélection.

Le son est déformé, que faire ?

Réduisez le volume. Si le problème persiste, vérifiez que les enceintes ne sont pas endommagées et que les connexions sont correctes. Éloignez l'appareil des sources d'interférences.

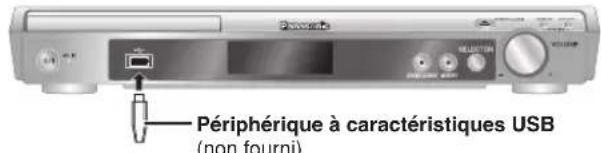

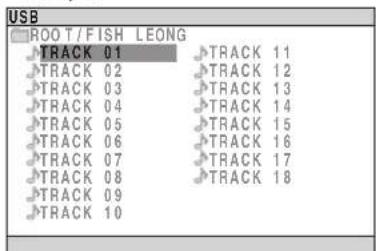

Comment lire un fichier USB ?

Connectez la clé USB au port. Sélectionnez la source USB. Utilisez les touches de navigation pour choisir le fichier (MP3, WMA, JPEG, MPEG4) et appuyez sur PLAY.

Que signifie le message 'NO DISC' ?

Aucun disque n'est inséré ou le disque n'est pas inséré correctement. Insérez un disque compatible avec l'étiquette vers le haut.

Comment régler le décalage entre le son et l'image ?

Dans le menu VIDEO, réglez 'TIME DELAY' de 0 à 100 ms pour synchroniser l'audio avec l'image si vous utilisez un écran plasma.

Puis-je utiliser des enceintes autres que celles fournies ?

Non, utilisez uniquement les enceintes fournies (SB-HF150, SB-HC150, SB-HS151, SB-HW150 ou SB-W340) pour éviter d'endommager l'appareil.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais d'alcool, de diluant ou de benzine. Ne pas utiliser de nettoyants pour lentille laser.

MODE D'EMPLOI SCPT150 PANASONIC

Avant de raccorder, faire fonctionner ou régler l'appareil, lire attentivement tout ce mode d'emploi. Conserver ce manuel.

Votre appareil peut être légèrement différent de celui de l'illustration.

Connexion audio pour lecteurs MP3 page 32

Code régional / Numéro régional / Code de zone

Ce lecteur fait la lecture des DVD-Vidéo dont l'étiquette porte le code de zone "2" ou "ALL".

Nous vous remercions pour l'achat de cet appareil.

Pour en obtenir les performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Avant de raccorder, faire fonctionner ou régler l'appareil, lire attentivement tout ce mode d'emploi. Conserver ce manuel.

Système	SC-PT150
Appareil principal	SA-PT150
Enceintes avant	SB-HF150
Haut-Parleur central	SB-HC150
Haut-Parleur surround	SB-HS151
Enceinte d'extrêmes-graves	SB-HW150 (Noir) ou SB-W340 (Argent)

AVERTISSEMENT!

CET APPAREIL UTILISE UN LASER. L'UTILISATION DE COMMANDES OU DE RÉGLAGES OU L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPÉCIFIÉES ICI PEUVENT PROVOQUER UNE EXPOSITION À DES RADIATIONS DANGEREUSES. NE PAS OUVRIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÊME. CONFIER TOUT TRAVAIL D'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

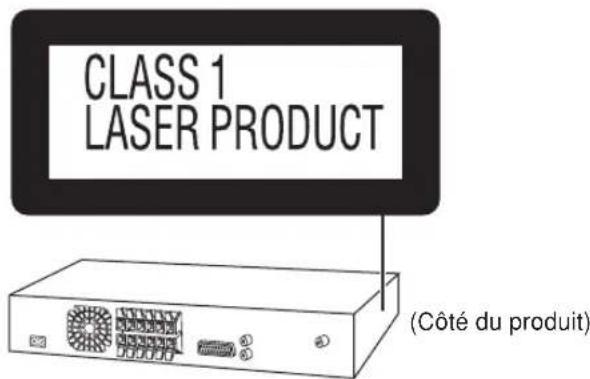

AVERTISSEMENT:

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

Veillez à ce que la prise de courant se trouve près de l'équipement et soit facilement accessible. Vous devez pouvoir débrancher et rebrancher facilement la fiche du cordon d'alimentation secteur. Pour isoler complètement cet appareil du secteur, débranchez le cordon d'alimentation secteur de la prise de courant.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

CAUTION - LASER PRADCTION WHEN OPEN,DO NOT STARE INTO BEAM.	FON 2° CTR / Class II
CAUTION - CLASS IMVABLE AND INBUELE LASER PRADCTION WHEN OPEN,DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS,RECITALS + ADJ Class TM
WARNING - CLASS TM USING GAIN,CLASS IMR LABRASTRIUM NAR SNANA DEA,AN OPNAD,BETRATIAU STRALEN DIRECT GENOM OPTICK INSTRUMENT
FORSIGHT - SING DCG UTINE LABRASTRIUM LARGHASTIC KASIM TM,NAH LASER ET ABNT,UNGA AT LE GEÇ PAWT OTOPICK INSTRUMENTER
VARO! - AHA TÉSSA QUT AT UTHING LOKUAN, YARAVOLAYA JAI YAKONAVOLAYA,LABRASTRIUM A, ARA KATOSE OPTICK UNTILTEA A SUORAN SATESHEN
VORSICT - SING TRANE AND LINGOTHRAPE LARGHASTIC LING OASME TM, WISHARAGCANDGEPHENT, NOST DEPT RTM OPTICK INSTRUMENTS RETRACHEEN
ATTENTION - RWYONNEMENT LASER VIBBLE ET INBUELE, CLASS SE TM, ENAS COVIRUPTOR,NE PAS REGARDER DIRECTTEM NT ADE DNFTINMENTS (OPTIQUE)
注意 - 一二三号瓶(可口瓶及不可口瓶)不要出夹。比一元を売た則、税ableはいりないようお願いいたします。
注意 - 打开时有可见及不可见激光辐射,避免产生光斑。
备注 - DB7471-0001/3800

(À l'intérieur de l'appareil)

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Consignes de sécurité

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service.

Ne placez aucun objet lourd sur l'appareil.

Tension

N'utilise aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causer un incendie.

N'utilise aucune source d'alimentation à courant continu. Vérifiez attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommagé. Il y a risque d'incendie ou de choc électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne placez aucun objet lourd dessus.

Pour débrancher le cordon, saisissez-le fermement par sa fiche. Il y a risque de choc électrique si vous tirez sur le cordon d'alimentation lui-même.

Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de choc électrique.

Corps étrangers

Prenez garde de ne pas laisser échapper des objets métalliques dans l'appareil. Il y a risque de choc électrique ou de mauvais fonctionnement.

Prenez garde de ne pas renverser de liquide dans l'appareil. Il y a risque de choc électrique ou de mauvais fonctionnement. Si cela se produit, débranchez immédiatement l'appareil de la prise secteur et contactez votre revendeur.

Ne vaporisez aucun insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent prendre feu s'ils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet appareil vous-même. Si le son est interrompu, si les témoins ne s'allument pas, si de la fumée apparaît ou si tout autre problème non mentionné dans ce mode d'emploi survient, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation agréé. Il y a risque de choc électrique ou d'endommagement de l'appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsqu'il doit demeurer inutilisé pour une période prolongée.

Abkhaze:	6566	Groenlandais:	7576	P
Afar:	6565	Guarani:	7178	Quéchu
Afrikaans:	6570	Gujrati:	7185	S
Albanais:	8381	Géorgien:	7565
Allemand:	6869	Haoussa:	7265	Serbe:
Amharique:	6577	Hindi:	7273
Anglais:	6978	Hongrois:	7285	S
Arabe:	6582	Hébreu:	7387
Arménien:	7289	Indonésien:	7378
Assamais:	6583	Interlingua:	7365
Aymara:	6589	Irlandais:	7165	Ser
Azerbaïdjanais:	6590	Islandais:	Shona: 7383 8378
Bachkir:	6665	Italien:	7384
Basque:	6985	Japonais:	7465
Bengali, bangla:	6678	Javanais: 7487	Slovène: 8376
Bhoutani:	6890	Kannada:	7578	Somali:
Bihari:	6672	Kazakh:	7575
Birman:	7789	Kirghiz:	7589	So
Biélorusse:	6669	Kurde:	7585	Suédois:
Breton:	6682	Laotien:	7679	Tá
Bulgare:	6671	Latin:	7665
Cachemirien:	7583	Lette, letton: 7686	Tamoul: 8465
Cambodgien:	7577	Lingala:	7678	Tata:
Catalan:	6765	Lituanien:	7684
Chinois:	9072	Macédonien:	Telugu: 7775 8469
Cingalais:	8373	Malais:	7783
Corse:	6779	Malayalam:	7776	Tig
Coréen:	7579	Malgache:	7771
Croatie:	7282	Maltais:	7784	T
Danois:	6865	Maori:	7773
Espagnol:	6983	Marathe:	7782	Turkmè
Espéranto:	6979	Moldave:	7779
Estonien:	6984	Mongol:	7778	Ukrair
Fidjien:	7074	Nauri: 7865	Vietnamien:
Finnois:	7073	Norvégien:	Volapúk: 7879 8679
François:	7082	Néerlandais:	7876
Frison:	7089	Népalais:	7869	Yidd
Féroien:	7079	Oriya:	7982
Galicien:	7176	Ourdou:	8582	Yoro
Gallois:	6789	Ouzbek: 8590	Zoulou:
Gaélique écossais:	7168	Pachto, pachtou: 8083
Grec:	6976	Pendjabi:	8065

PRÉPARATIFS

Consignes de sécurité 3 Liste des codes de langue 4 Accessoires 6 Préparation de la télécommande 6 Emplacement des enceintes 7 Installation simple 8 Raccordements 8 Autres options pour installer les enceintes 10 Raccordement d'antennes en option 10 Exécution du QUICK SETUP (INSTALLATION RAPIDE) 11 Informations sur les disques 12 Disques dont la lecture est possible 12 Présentation des commandes 14 Appareil principal 14 Télécommande 15

COMMANDES DE DISQUE

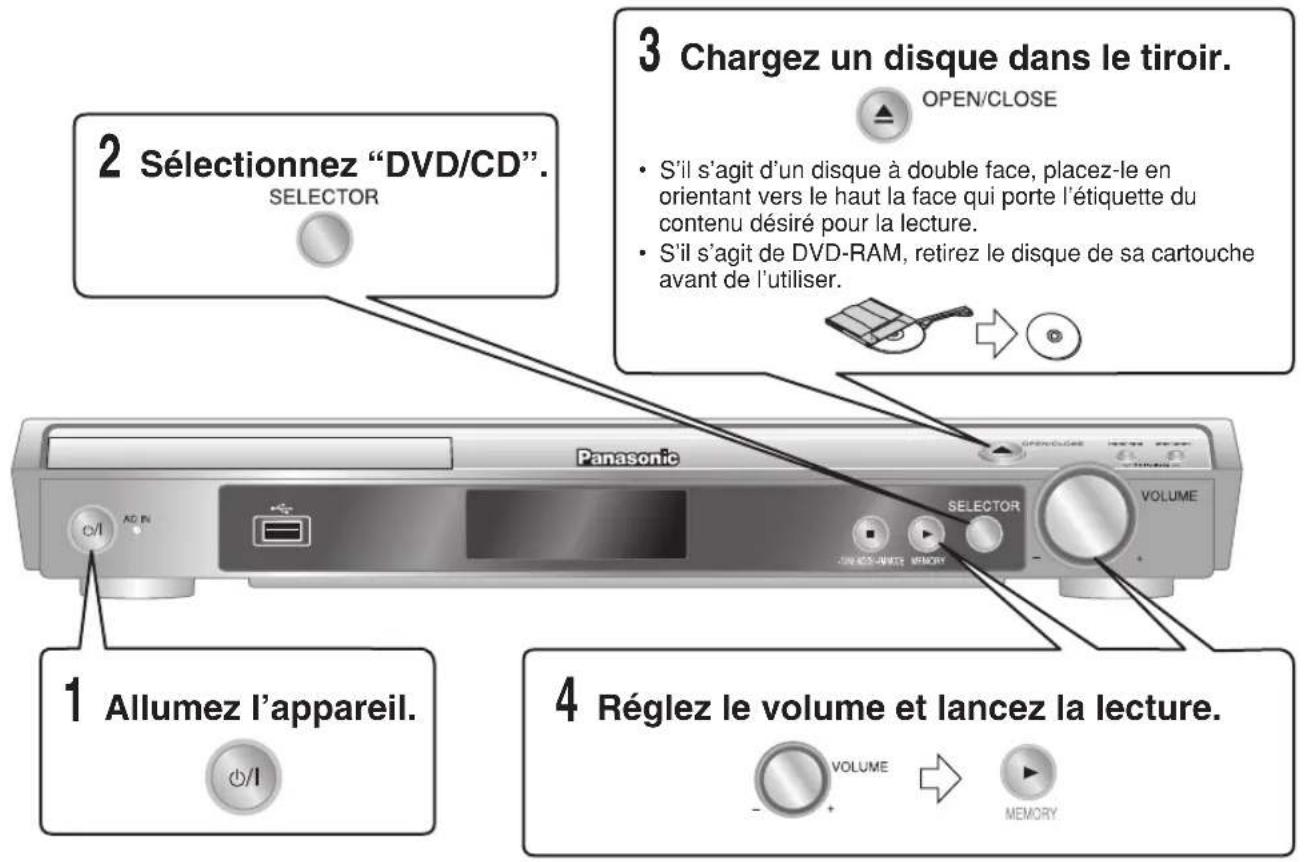

Disque - Lecture de base 16 Utilisation de l'appareil principal / Utilisation de la télécommande 16 Lecture avancée 18 Affichage de l'état de la lecture en cours 18 Lecture Programmée et Aléatoire 18 Lecture de disques de données à l'aide des menus de navigation 19 Lecture de disques de données 19 Lecture de disques RAM et DVD-R/-RW (DVD-VR) 19 Utilisation des menus à l'écran 20 Menu des fonctions 20 Modification des réglages du lecteur 23 Menu MAIN (principal) 23 Modification du temps de retard des haut-parleurs 25 À propos du contenu DivX VOD 26 Astuce pour la réalisation de disques de données 26

AUTRES COMMANDES

Utilisation de la radio 28 Accord manuel 28 Préréglage automatique 28 Sélection des canaux préréglés 28 Utilisation des effets sonores 29 Amélioration du son provenant du haut-parleur central: Focalisation centrale 29 Réglage de la quantité des graves: Niveau du caisson de basse 29 Changement de la qualité sonore: Mode Égaliseur (EQ) 29 Amélioration du son stéréo: Dolby Pro Logic II 29 Amélioration du son stéréo: Super Surround 29 Réglage du volume de chaque haut-parleur: Ajustement du niveau des enceintes 30 Fonctionnement des autres appareils 31 Connexion audio facultative pour magnétoscope 31 Connexion audio facultative pour boîtier décodeur 31 Raccordement et utilisation USB facultatif 32 Commande du téléviseur 33

RÉFÉRENCE

Guide de dépannage 34 Glossaire 37 Spécifications 38 Entretien 39

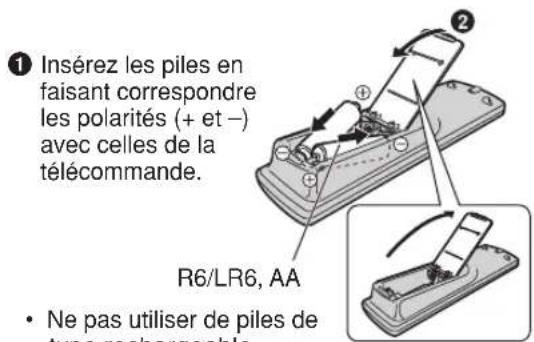

Préparation de la télécommande

Ne pas :

• utiliser ensemble des piles usées et des piles neuves.
• utiliser différents types de piles en même temps. Chauffer les piles ou les exposer à une flamme.
• démonter ou court-circuiter des piles.
• essayer de charger des piles alcalines ou au manganèse.
• utiliser des piles dont le revêtement a été retiré.

Une mauvaise manipulation des piles peut entraîner une fuite d'électrolytes susceptible de gravement endommager la télécommande.

Retirez les piles si la télécommande doit demeurer inutilisée pour une période prolongée. Rangez-les dans un endroit frais et sec.

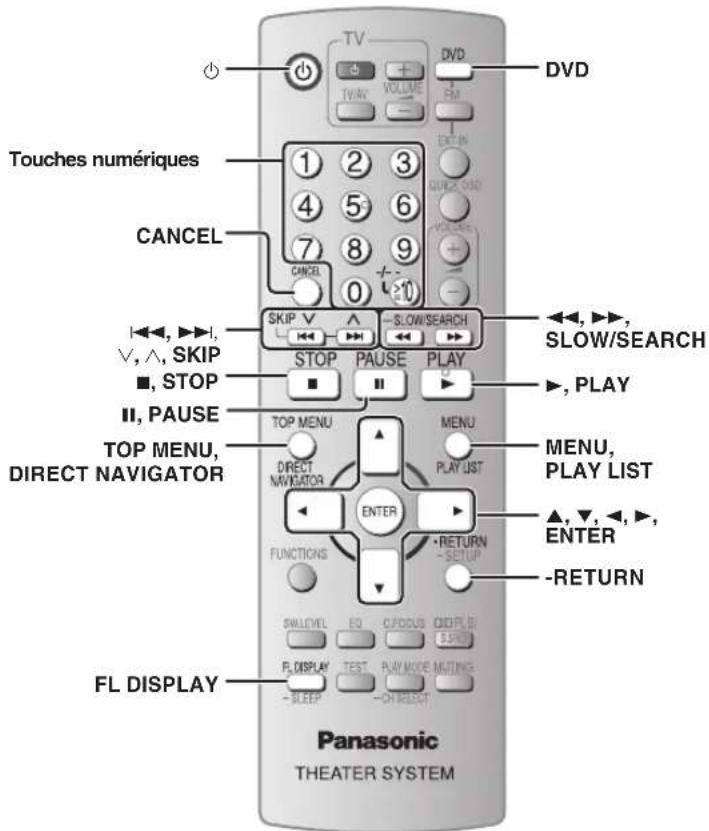

■ Utilisation

Pointez la télécommande vers l'écran (→ page 14), en évitant les obstacles, à une distance maximale de 7 mètres directement en face de l'appareil.

La façon dont vous installez les enceintes peut affecter le rendu des graves et la qualité du champ sonore. Veuillez noter les points suivants :

• Placez les enceintes sur une base plane et solide.
• Les graves risquent d'être excessivement amplifiés si vous placez les enceintes trop près du plancher, d'un mur ou d'un coin. Recouvrez les murs et fenêtres de rideaux épais.

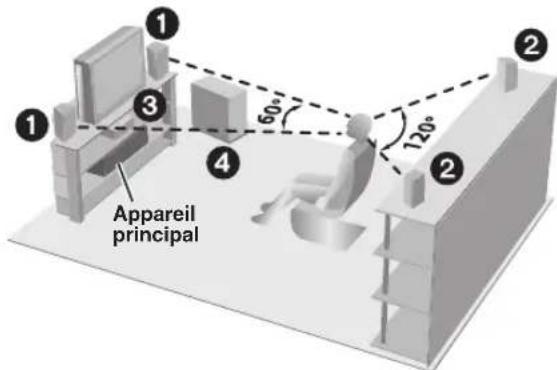

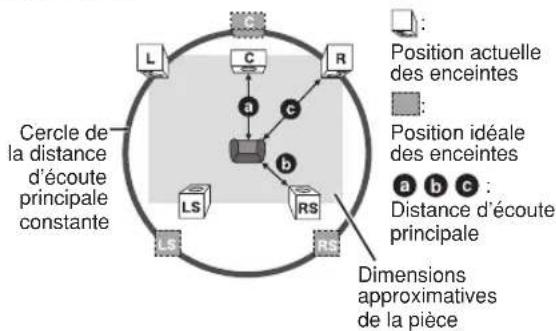

Exemple d'installation

Placez les enceintes avant et les haut-parleurs central et surround à peu près à la même distance par rapport à la position d'écoute. Les angles indiqués sur les schémas sont approximatifs.

AVANT (G, D)

2 SURROUND (G, D)

CENTRAL

ENCEINTE D'EXTRÊMES GRAVES

• Autres options pour installer les enceintes (→ page 10).

Utilisez uniquement les enceintes fournies

L'utilisation d'autres enceintes peut endommager l'appareil et affecter la qualité sonore. - Posez les enceintes sur une surface égale pour éviter qu'elles ne tombent. Prenez les précautions nécessaires pour empêcher les enceintes de tomber si vous ne pouvez pas les poser sur une surface plane.

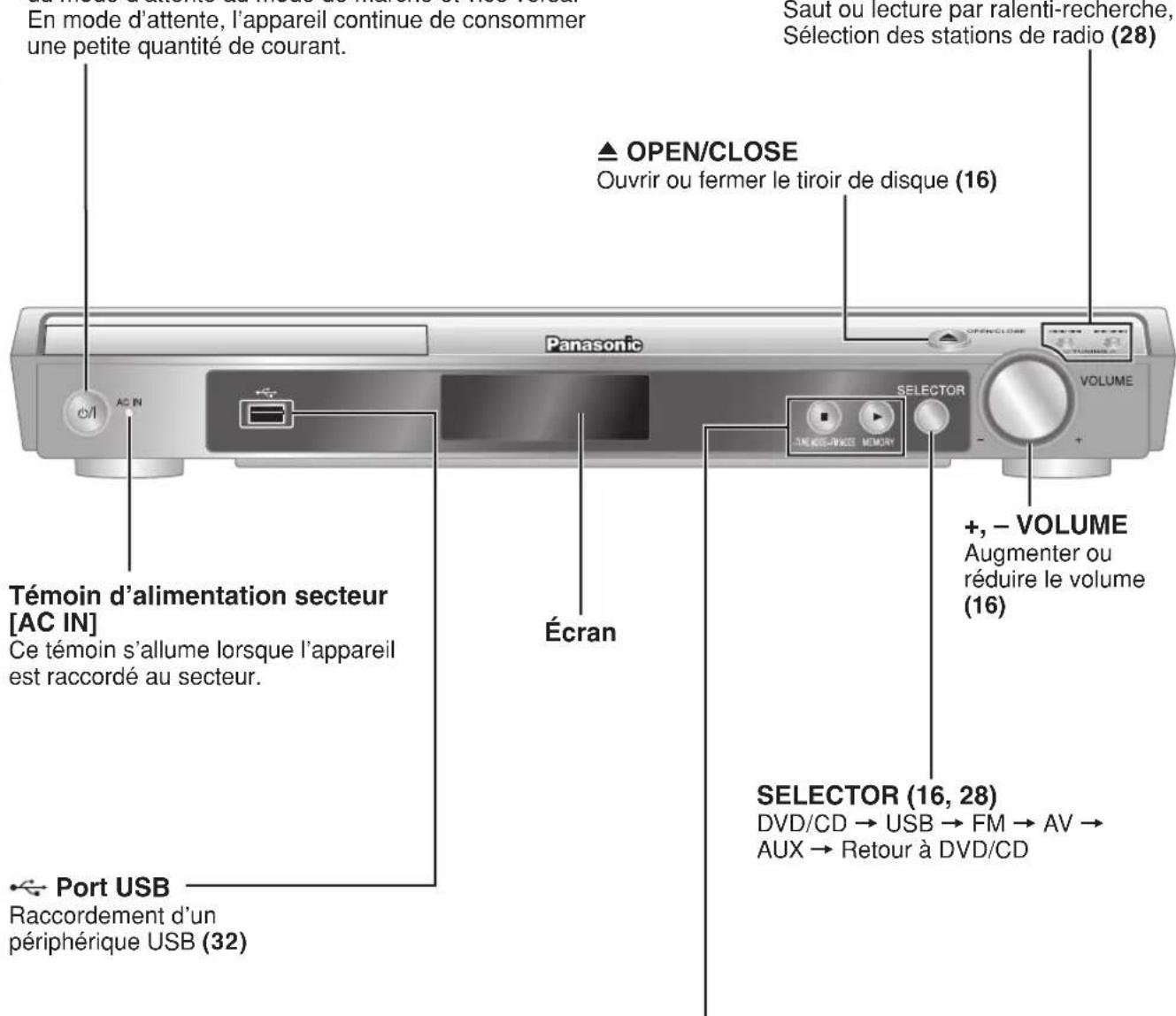

Appareil principal

• Maintenez les enceintes à au moins 10 mm de l'appareil principal pour assurer une ventilation adéquate. Pour permettre une ventilation correcte et maintenir une bonne circulation de l'air autour de l'appareil principal, laissez au moins 5 cm d'espace libre de chaque côté.
• Ne bouchez pas les orifices de ventilation de l'appareil principal.

Haut-parleur central

• Si le haut-parleur central est placé directement sur le téléviseur, les vibrations qu'il génère risquent de brouiller l'image. Placez le haut-parleur central sur une tablette ou une étagère.
• Pour éviter que les enceintes ne tombent, ne les placez pas directement sur le téléviseur.

Enceinte d'extrêmes-graves

• Placez-la à gauche ou à droite du téléviseur, sur le plancher ou sur une étagère solide, pour éviter qu'elle ne provoque des vibrations. Laissez un espace de 30 cm entre le caisson de graves et le téléviseur.

Attention

• Ne saisissez pas l'enceinte par le fil.

Exemple : Enceinte avant

Remarque

• Vous risquez d'endommager vos enceintes et de réduire leur durée de service si le niveau de volume est élevé sur des périodes prolongées.
• Pour éviter tout dommage, réduisez le volume dans les cas suivants : lorsque le son est distordu à la lecture, lorsque les enceintes résonnent à cause d'un tourne-disque, des parasites d'une émission FM, ou des signaux continus d'un oscillateur, d'un disque de test ou d'un instrument électronique, lorsque vous ajustez la qualité sonore, lorsque vous mettez l'appareil sous ou hors tension.

Si les couleurs sont anormales sur le téléviseur.

Les haut-parleurs avant et central sont conçus pour être utilisés près du téléviseur, mais, dans le cas de certains téléviseurs et suivant la combinaison des éléments pour l'installation, il se peut que l'image soit affectée.

Le cas échéant, laissez le téléviseur hors tension pendant environ 30 minutes.

La fonction de démagnétisation du téléviseur devrait régler le problème. S'il persiste, éloignez davantage les enceintes du téléviseur.

Attention

Utiliser les enceintes seulement avec la chaîne recommandée. Sinon, l'amplificateur et les enceintes risqueront d'être endommagés, et il y aura risque d'incendie. En cas de dommages ou de changement brusque des performances, s'adresser à un technicien qualifié. - N'essayez pas d'autres méthodes que celles décrites dans le présent mode d'emploi pour fixer les enceintes aux murs.

Raccordements

Ne branchez le cordon d'alimentation sur le secteur qu'après avoir effectué les autres raccordements.

• Vérifiez la présence de tous les accessoires avant d'effectuer les raccordements.

Économie d'énergie

L'appareil principal consomme une petite quantité d'énergie même lorsqu'il est en mode de veille (environ 1 W). Pour économiser l'énergie lorsque l'appareil doit demeurer inutilisé pour une période prolongée, débranchez-le de la prise secteur. Il faudra rétablir certains éléments de la mémoire après avoir rebranché l'appareil.

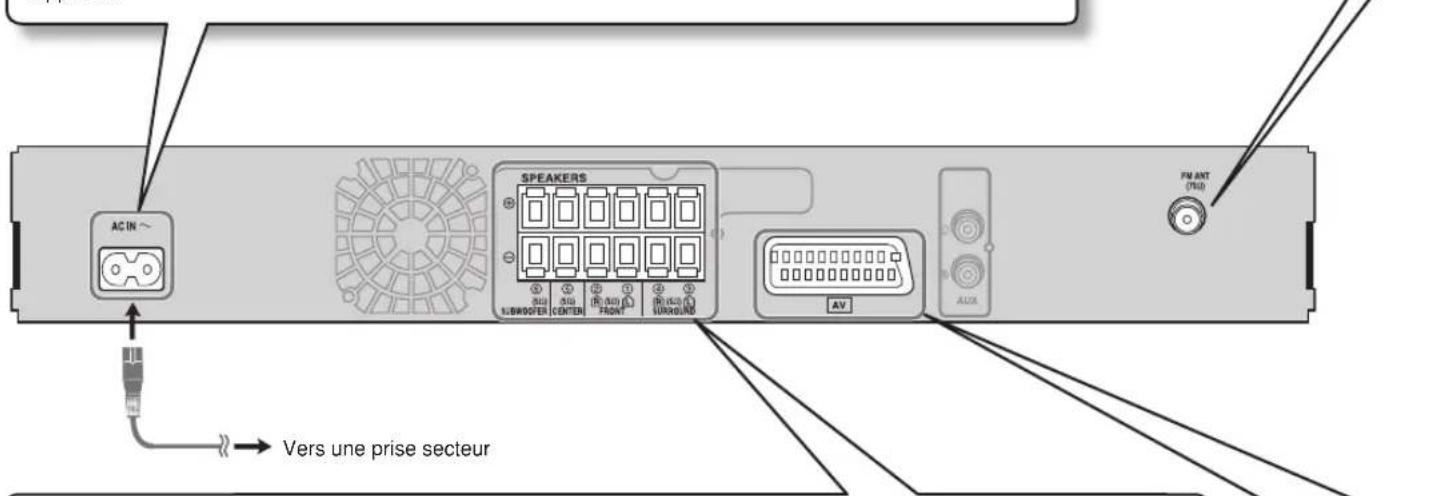

Raccordez le cordon d'alimentation.

Remarque

Le cordon d'alimentation fourni ne doit être utilisé qu'avec cet appareil. Ne l'utilisez avec aucun autre appareil.

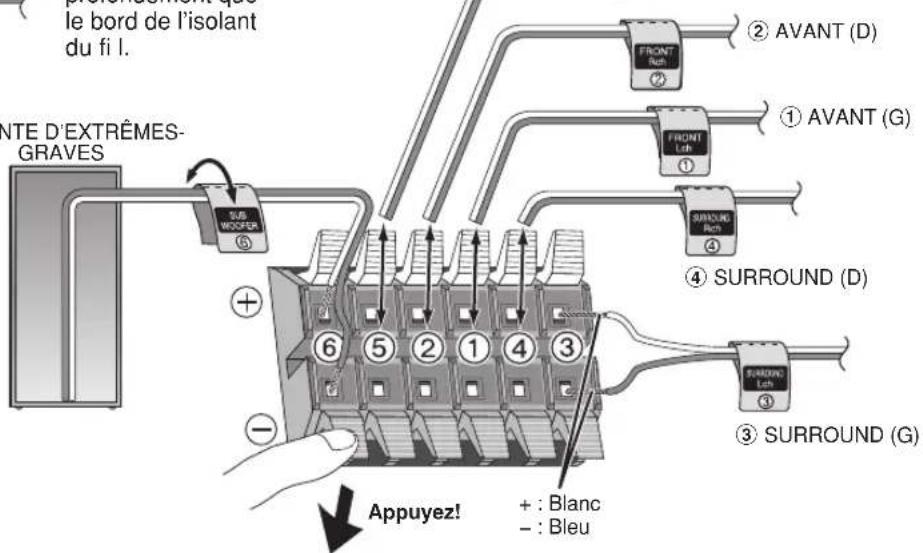

Raccordez les enceintes.

Apposez les étiquettes sur les câbles d'enceinte pour faciliter les raccordements.

Veillez à ne pas croiser (court-circuiter) ou inverser la polarité des câbles d'enceinte afin de ne pas endommager les enceintes.

Ne pas introduire les fils plus profondément que le bord de l'isolant du fil.

ENCEINTE D'EXTRÊMES-GRAVES

CENTRAL

Raccordez les antennes.

Antenne FM intérieure

Fixez l'antenne à l'endroit où la réception est optimale.

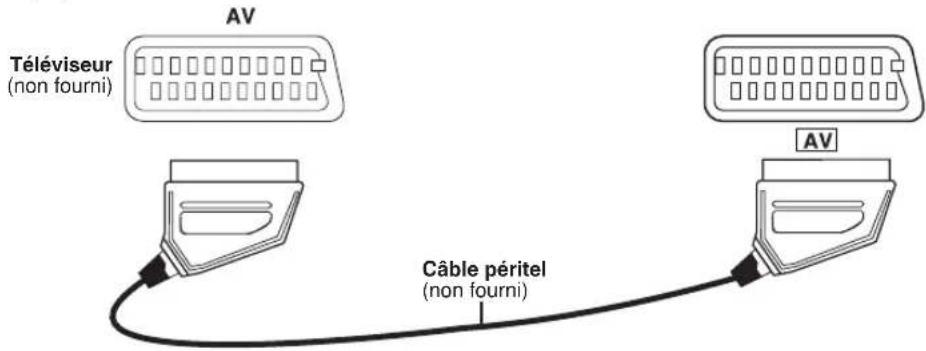

Raccordez à la prise SCART du téléviseur.

• Ne raccordez pas l'appareil au téléviseur via un magnétoscope. L'image risquerait de ne pas s'afficher correctement à cause de la protection contre la copie.
• Éteignez le téléviseur avant d'effectuer le raccordement, et consultez le mode d'emploi qui accompagne le téléviseur.

Téléviseur équipé d'une borne SCART

Utilisation de la borne SCART (AV)

Pour améliorer la qualité de l'image, vous pouvez commuter la sortie du signal vidéo de la borne SCART (AV) de "VIDEO" à "S-VIDEO" ou "RGB", suivant le type de téléviseur utilisé. Choisissez "S-VIDEO" ou "RGB" dans "VIDEO OUT - SCART" dans l'onglet "VIDEO" (voir page 24).

Cette connexion vous permet également de lire des supports audio à partir de votre téléviseur grâce à votre système de home cinéma. Reportez-vous à la rubrique "Fonctionnement des autres appareils" (voir page 31).

Autres options pour installer les enceintes

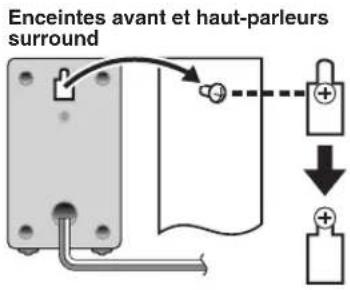

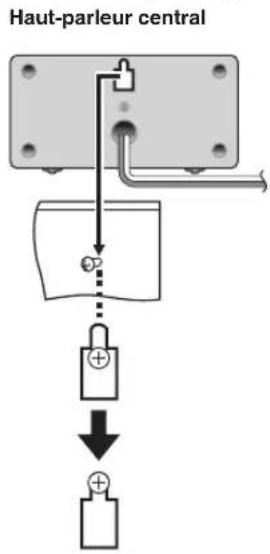

Fixation murale

Il est possible de fixer au mur les enceintes avant, le haut-parleur surround et le haut-parleur central.

Le mur ou le pilier sur lequel vous installerez les enceintes doit pouvoir supporter 10 kg par vis. Pour fixer les enceintes à un mur, demandez les conseils d'un entrepreneur en habitation qualifié. Vous risquez d'endommager le mur et les enceintes si ces dernières ne sont pas correctement fixées.

1. Insérez une vis (non fournie) dans un mur. 2. Installez solidement l'enceinte sur la (les) vis de sorte qu'elle(s) se trouve(nt) bien insérée(s) dans chaque orifice.

Raccordement d'antennes en option

Utilisez des antennes extérieures si la réception radio est mauvaise.

Remarque

• Déconnectez l'antenne lorsque vous n'utilisez pas l'appareil. N'utilisez pas d'antenne extérieure lorsqu'il y a un orage.

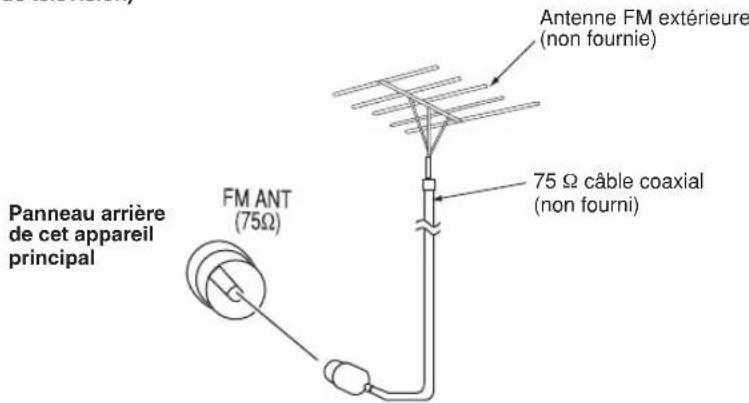

Antenne FM extérieure (Utilisation d'une antenne de télévision)

• Déconnectez l'antenne FM intérieure. L'antenne extérieure doit être installée par un technicien agréé.

L'écran QUICK SETUP vous aide à effectuer les réglages nécessaires.

Pour visionner des images au départ de cet appareil, allumez le téléviseur et sélectionnez sur le téléviseur le mode d'entrée vidéo approprié (exemple : VIDEO 1, AV1, etc.).

Pour modifier le mode d'entrée sur votre téléviseur, consultez le mode d'emploi de ce dernier.

• Cette télécommande permet d'exécuter un certain nombre de commandes de base sur votre téléviseur (→ page 33).

3. Affiche l'écran QUICK SETUP.

(Appuyez et maintenez la touche enfoncée)

4 Suivez les instructions des messages et effectuez les réglages.

5 Terminez l'INSTALLATION RAPIDE (QUICK SETUP).

6 Appuyez pour quitter.

Pour modifier ultérieurement ces réglages

Choisissez "QUICK SETUP" dans l'onglet "OTHERS" (→ page 25).

Détails des réglages
Menu langue Choisissez la langue des messages de l'aff chage à l'écran.	• ENGLISH • FRANÇAIS • ESPÁÑOL • DEUTSCH • ITALIANO • SVENSKA • NEDERLANDS • POLSKI
Type de téléviseur Sélectionnez l'options qui correspond au type de téléviseur utilisé.	• STANDARD • CRT • LCD • PROJECTION • PLASMA
Format de l'image du téléviseur Choisissez le réglage qui convient au téléviseur utilisé et à vos préférences.	• 4:3 PAN&SCAN • 4:3 LETTERBOX • 4:3 ZOOM • 16:9 NORMAL • 16:9 SHRINK • 16:9 ZOOM

• Les points soulignés dans le tableau ci-dessus sont des réglages d'usine.

Disques dont la lecture est possible

Disque Logo	Indiqué comme suit dans ce mode d'emploi	Remarques
DVD-Video	DVD V	Disque cinéma et musicaux de haute qualité.
Video CD	COMPACT COMPACT DIGITAL VIDEO SUPER VDEO	VCD	Disques musicaux avec video. Incluant SVCD (Conformément à la norme IEC62107).
CD	COMPACT DIGITAL AUDIO	CD	Disques musicaux.

■ Précautions à prendre pour manipuler les disques (O: Lisible, X: Illisible)

Disque Logo		Enregistré au moyen d'un magnétoscope DVD, etc.		Enregistré au moyen d'un ordinateur personnel, etc					Finalisation×6
		DVD-VR×2	DVD-V×4	WMA	MP3	JPEG	MPEG4	DivX×9
DVD-RAM	DVD RAM RAM4.7	○	-	×	○	○	○×8	○	Pas nécessaire
DVD-R/RW	DVD R R4.7 DVD	○	○	×	○	○	○	○	Nécessaire
DVD-R DL	DVD R R DL	○×3	○	×	×	×	×	×	Nécessaire
+R/+RW -		×	(○)×5	×	×	×	×	×	Nécessaire
+R DL -		×	(○)×5	×	×	×	×	×	Nécessaire
CD-R/RW×1	-	-	-	○	○	○	○	○	Nécessaire ×7

• Il peut s'avérer, dans certains cas, impossible de lire certains des disques repris ci-dessus en raison du type de disque, des conditions d'enregistrement, de la méthode d'enregistrement ou de la manière dont les fichiers ont été créés (→ page 26, Astuce pour la réalisation de disques de données). ^x1 Cet appareil peut lire des CD-R/RW enregistrés avec les formats CD-DA ou Video CD. ² Disques enregistrés au moyen d'enregistreurs vidéo DVD ou de caméscopes DVD, etc., en utilisant la Version 1.1 du Video Recording Format (norme unifiée d'enregistrement vidéo). Disques enregistrés au moyen de magnétoscopes DVD ou de caméscopes DVD utilisant la Version 1.2 du Video Recording Format (norme unifiée d'enregistrement vidéo). Disques enregistrés au moyen de magnétoscopes DVD ou de caméscopes DVD utilisant le Format DVD-Video. Enregistré en utilisant un autre format que le Format DVD-Video, empêchant ainsi l'utilisation de certaines fonctions. ^念 Traitement qui permet la lecture sur les appareils compatibles. Pour la lecture au moyen de cet appareil d'un disque indiqué comme "Nécessaire", ce disque doit être d'abord finalisé à l'aide de l'équipement avec lequel il a été enregistré. ^忍 Fermer la session peut aussi être efficace. ³⁸ Les données MPEG4 enregistrées à l'aide de caméras Panasonic SD multi ou d'enregistreurs vidéo DVD [en conformité avec les spécifications SD VIDEO (norme ASF)/système vidéo MPEG4 (Profil Simple)/système audio G.726]. ^※ Les fonctions ajoutées avec DivX Ultra ne sont pas prises en charge.

Remarque sur l'utilisation de disques DualDisc

Le contenu audio numérique d'un DualDisc ne répond pas aux spécifications techniques du format Compact Disc Digital Audio (CD-DA). Il se peut que la lecture soit impossible.

Disques dont la lecture n'est pas possible

DVD-RW version 1.0, DVD-Audio, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM qui ne peuvent être retirés de leur cartouche, DVD-RAM de 2.6-GB et 5.2-GB, et "Chaoji VCD" disponibles sur le marché, y compris les CVD, DVCD et SVCD non conformes à la norme IEC62107.

Systèmes vidéo

• Cet appareil peut lire les disques PAL et NTSC, à condition que le système vidéo du téléviseur corresponde à celui du disque.
• Les disques PAL ne s'affichent pas correctement sur un téléviseur NTSC.
• Cet appareil peut convertir les signaux NTSC en PAL 60 pour l'affichage sur un téléviseur PAL (→ page 24, "NTSC DISC OUT" dans l'onglet "VIDEO").

Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole double D sont des marques de commerce de Dolby Laboratories.

"DTS" et "DTS Digital Surround" sont des marques déposées de DTS, Inc.

Ce produit utilise une technologie de protection des droits d'auteur couverte par des brevets américains et d'autres droits de propriété intellectuelle de Macrovision Corporation et d'autres détenteurs de droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation. Elle n'est destinée qu'à une utilisation domestique ou à d'autres visualisations limitées, sauf autorisation contraire de Macrovision Corporation. L'analyse par rétrotechnique et le désossage sont interdits.

Windows Media et le logo Windows sont soit des marques de Microsoft Corporation, soit des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Cet appareil est protégé par certains droits de propriété intellectuelle de Microsoft Corporation et de tiers. L'utilisation ou la distribution de cette technologie à l'extérieur de cet appareil est interdite sans une licence de Microsoft ou d'une filiale Microsoft autorisée et des tiers. WMA est un format de compression mis au point par Microsoft Corporation. La qualité sonore est identique à celle du MP3 mais les fichiers sont de plus petite taille.

Ce produit est commercialisé conformément à la licence MPEG-4 Patent Systems Portfolio License pour une utilisation personnelle et non commerciale par un consommateur, pour (i) coder du contenu vidéo conformément à la norme MPEG-4 Visual ("MPEG-4 Video") et/ou (ii) décoder du contenu vidéo MPEG-4 encodé par un consommateur dans le cadre d'une activité personnelle et non commerciale et/ou obtenu par le biais d'un fournisseur vidéo agréé par MPEG LA pour fournir du contenu vidéo MPEG-4. Aucune licence n'est octroyée ou n'implique une autre utilisation. Les informations complémentaires sur les utilisations promotionnelles, internes ou commerciales et sur la concession de licence sont disponibles auprès de MPEG LA, LLC. Voir http://www.mpegla.com.

Produit DivX® Certified.

Compatible en lecture avec toutes les versions du format vidéo DivX (y compris DivX) avec lecture standard des fichiers média DivX.

DivX, DivX Certified et les logos associés sont des marques déposées de DivX, Inc. et sont utilisés sous licence.

Appareil principal

Interrupteur d'attente/marche [O/I] (16)

Appuyer sur cet interrupteur pour commuter l'appareil du mode d'attente au mode de marche et vice versa. En mode d'attente, l'appareil continue de consommer une petite quantité de courant.

RÉGLAGE

Saut ou lecture par ralenti-recherche, Sélection des stations de radio (28)

/-TUNE MODE/-FM MODE

Arrêter la lecture,

Sélection du mode d'accord (28),

Réglage de l'état de réception sur la bande FM (28)

/MEMORY

Lecture de disques (16),

Mémorisation des stations de radio de réception (28)

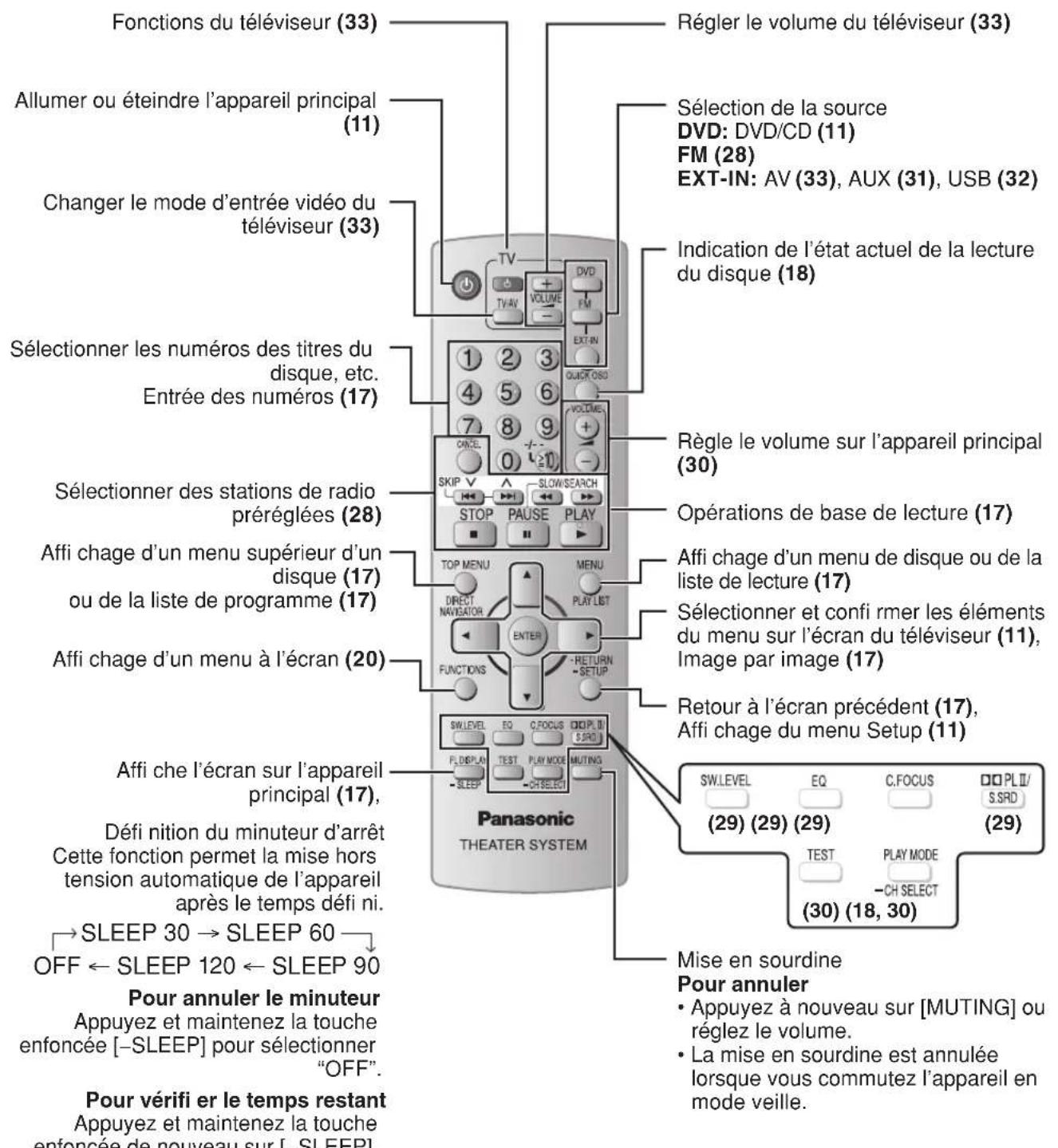

Télécommande

Utilisation de l'appareil principal

Utilisation de la télécommande

Arrêt

La position est mise en mémoire pendant que "RESUME" apparaît sur l'afficheur.

• Appuyez sur [▶, PLAY] pour poursuivre.
• Appuyez de nouveau sur [■, STOP] pour effacer la position.

Pause

• Appuyez sur [▶, PLAY] pour recommencer la lecture.

Recherche (pendant la lecture)

La vitesse de lecture augmente en 5 étapes. - Appuyez sur [▶, PLAY] pour lancer la lecture normale.

Ralenti (pendant la pause)

La vitesse de lecture augmente en 5 étapes. La lecture au ralenti peut se faire vers l'avant uniquement. - Sauf MPEG4 DivX - Appuyez sur [▶, PLAY] pour lancer la lecture normale.

Afficheur de l'appareil principal

DVD-V DVD-VR WMA MP3 MPEG4 DivX

Affichage du temps ↔ Affichage des informations

JPEG

SLIDE ↔ Affichage des informations

Saut

Sélection d'éléments à l'écran

Pour saisir les numéros

DVD-V (à l'arrêt) DVD-VR VCD CD Exemple : Pour sélectionner 12,

VCD avec commande de lecture (PBC) : Appuyez sur [■, STOP] puis appuyez sur les touches numériques pour annuler les fonctions PBC.

Remarque

• Les touches numériques susceptibles de fonctionner dépendent du nombre de plages sur le VCD.

Pour annuler les numéros

Menu de disque

DVD-V

DIRECT NAVIGATOR

Affiche le menu supérieur d'un disque.

DVD-VR

Affiche les programmes (→ page 19).

DVD-V

PLAYLIST

Affiche le menu du disque.

DVD-VR

Affiche une liste de lecture (⇒ page 19).

-RETURN

VCD avec commande de lecture (PBC)

Affiche le menu du disque.

Image par image (pendant la pause)

DVD-V DVD-VR VCD

Pour revenir à l'écran précédent

Remarque

• LE DISQUE CONTINUE DE TOURNER PENDANT QUE LES MENUS S'AFFICHENT.

Une fois l'utilisation terminée, appuyez sur [■, STOP] pour préserver le moteur de l'appareil et l'écran du téléviseur.

• Le nombre total de titres peut ne pas s'afficher correctement sur +R / +RW.

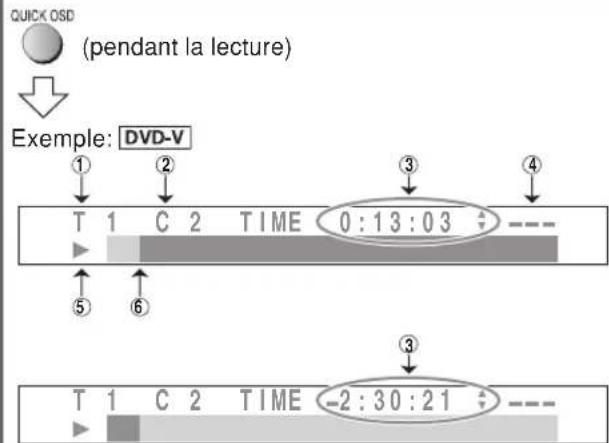

Affichage de l'état de la lecture en cours

Les abréviations de l'affichage à l'écran (OSD) sont expliquées ci-dessous :

① Objet en cours de lecture exemple : T = Titre (DVD-V) ou Piste (CD VCD) C = Contenu (WMA MP3 MPEG4 DivX

PG = Programme ou

PL = Liste de lecture (DVD-VR)

② Chapitre en cours de lecture : C = Chapitre (DVD-V)

③ Temps de lecture écoulé ou restant (Appuyez sur [▲,▼] pour voir le temps écoulé ou restant.)

④ État du mode de lecture ⑤ État de la lecture ⟨C⟩ Position actuelle de la lecture

Remarque

WMA MP3

Le temps de lecture restant ne peut pas être vu.

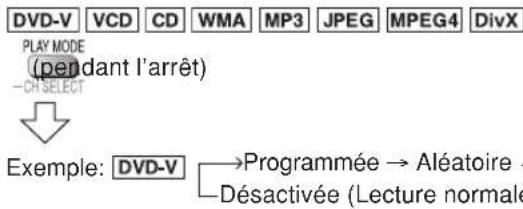

Lecture programmée et aléatoire

Pour quitter le mode programme ou lecture aléatoire à l'arrêt.

(plusieurs fois)

DVD - Certains éléments peuvent ne pas être lus même si vous les avez programmés. - Les fonctions de lecture programmée et aléatoire s'appliquent uniquement au sein du dossier "AUDIO", "PICTURE" ou "VIDÉO" sélectionné.

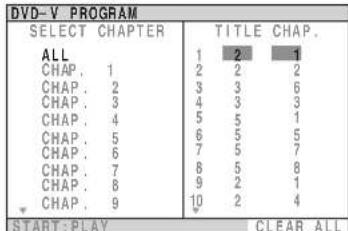

Lecture programmée (jusqu'à 30 éléments)

1. Pour sélectionner les éléments.

• Appuyez sur [-RETURN] pour effectuer une sélection dans les dossiers précédents.
• Répétez la procédure pour programmer d'autres éléments.

Exemple : DVD-V

2

Pour sélectionner tous les éléments

Appuyez sur [▲, ∇] pour sélectionner "ALL". Puis appuyez de nouveau sur [ENTER] pour confirmer.

Pour effacer le programme sélectionné

1. Appuyez sur [>, ▲, ∇] pour sélectionner le numéro du programme.
2. Appuyez sur [CANCEL].

Pour effacer le programme entier

Sélectionnez "CLEAR ALL" avec [▶] puis appuyez sur [ENTER].

Le programme entier est également effacé si vous mettez l'appareil hors tension, ouvrez le tiroir de disque ou sélectionnez une autre source.

Lecture aléatoire

1 Pour sélectionner un titre.

Exemple : DVD-V

• Appuyez de nouveau sur [ENTER] pour annuler la sélection.

2

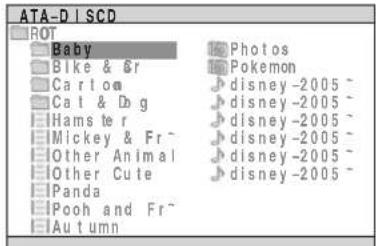

Lecture des disques de données

Pour la lecture de contenu WMA, MP3, JPEG, MPEG4 ou DivX, sélectionnez "DATA" dans l'onglet "OTHERS" (→ page 25).

WMA MP3 JPEG MPEG4 DivX

Lecture des éléments dans l'ordre (PLAYBACK MENU)

Pour sélectionner "AUDIO/PICTURE" ou "VIDEO"

Lecture à partir de l'objet sélectionné

1

MENU

Groupe (Dossier) JPG: Contenu WMA/MP3 (Fichier) Contenu vidéo MPEG4 et DivX (Fichier)

Dans ce mode d'emploi, les fichiers sont considérés comme des contenus et les dossiers comme des groupes. Longueur maximale d'un nom de fichier ou de dossier : environ 12 caractères. 2 Pour sélectionner le groupe.

3 Pour lancer la lecture à partir du contenu sélectionné.

Pour quitter l'écran, appuyez sur [MENU].

Lecture de disques RAM et DVD-R/-RW (DVD-VR)

DVD-VR

• Les titres n'apparaissent que si les titres sont enregistrés sur le disque.
• Vous ne pouvez pas modifier les programmes, les listes de lecture et les titres de disque.

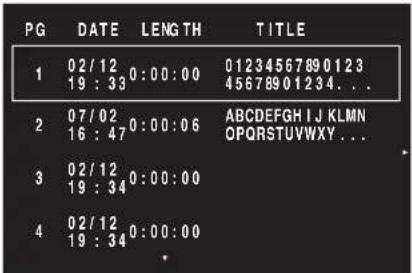

Lecture des programmes

1 TOP MENU

NAVIGATOR

(pendant l'arrêt)

2 Pour sélectionner le programme.

Pour quitter l'écran

Appuyez sur [DIRECT NAVIGATOR].

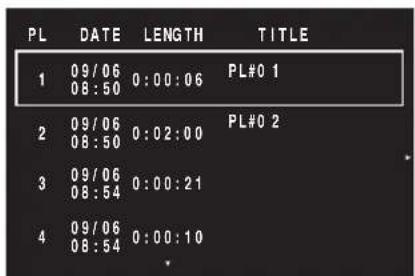

Lecture d'une liste de lecture

Applicable uniquement si le disque contient une liste de lecture.

2 Pour effectuer une sélection dans la liste de lecture.

Pour quitter l'écran

Appuyez sur [PLAY LIST].

Les éléments affichés différeront selon le type de disque et selon le format d'enregistrement.

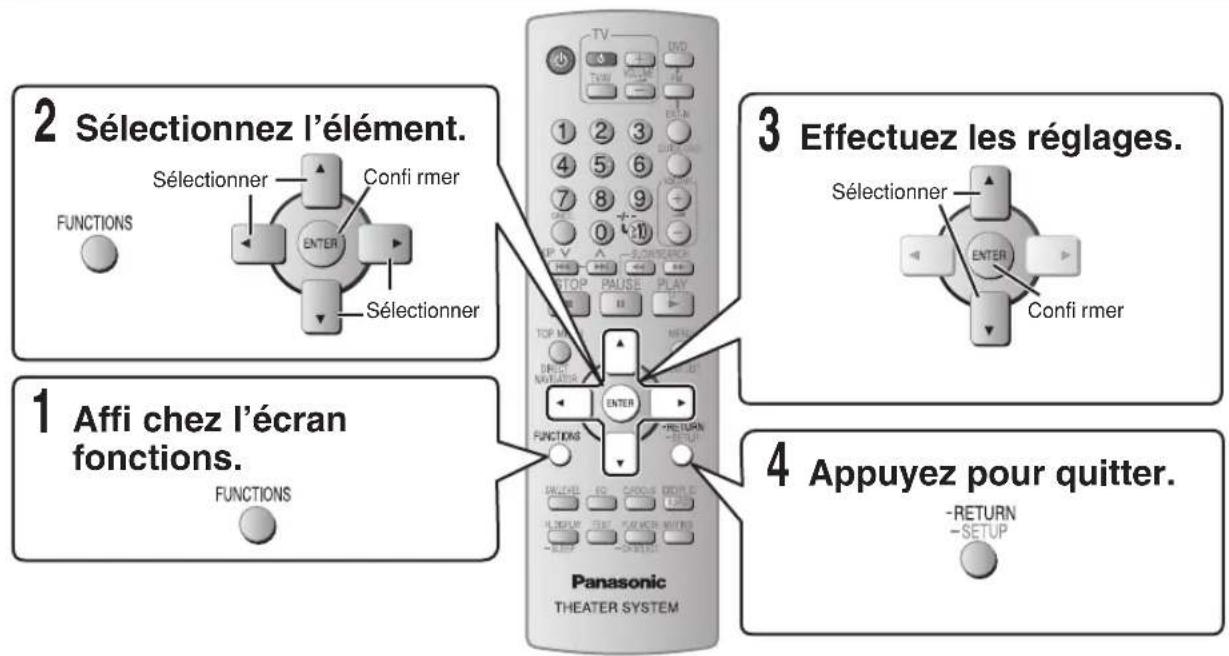

Menu des fonctions

TRACK SEARCH TITLE SEARCH CONTENT SEARCH CHAPTER SEARCH PG (Programme) SEARCH PL (Liste de lecture) SEARCH	Pour lancer la lecture depuis un élément spécifique que Exemple: DVD-V T2 11: ENG/3 2.1ch 10 x1.0 OFF OFF 1 TITLE SEARCH
AUDIO	Exemple: DVD-V T2 C1 1: ENG/3 2.1ch 10 x1.0 OFF OFF 1 AUDIO DVD-V DivX (avec pistes son multiples) Pour sélectionner une piste son DVD-VR VCD DivX Pour sélectionner "L", "R", "L+R" ou "L R" DVD-V (Disques karaoke) Pour sélectionner "ON" ou "OFF" pour les voix Sélectionner "OFF", "V2", "V1" ou "V1+V2" pour des sélections vocales différentes • Pour plus de détails, veuilles lires les instructions qui accompagnent le disque. Type de signal et données LPCM/PPCM/ Digital/DTS/MP3/MPEG: Type de signal kHz (Fréquence d'échantillonnage)/bit/ch (Nombre de canaux) Exemple: 3/2 .1ch 1: Effet BASSE fréquence (ne s'affi che pas s'il n'y a aucun signal) 0: Pas de surround 1: Surround mono 2: Surround stéréo (gauche/droite) 1: Central 2: Avant gauche + Avant droit 3: Avant gauche + Avant droit + Central • DivX Sur un disque video DivX, le démarrage de la lecture peut prendre quelques temps si vous modifiEZ la piste audio.
DATE DISPLAY	JPEG: OFF ↔ ON C8 OFF C0 OFF DATE DISPLAY

Menu des fonctions (suite)

PLAY SPEED	Pour changer la vitesse de lecture - de "x0.6" à "x1.4" (par paliers de 0,1 unité) Example: DVD-V
	T2 C 2 : ***/20ch : 1 ENG : 1
	PLAY SPEED
ROTATION	Pour faire pivoter une image (pendant la pause) JPEG : 0 → 90 → 180 → 270
	C8 OFF C9OFF ROTATION
REPEAT MODE	Exemple: DVD-V T2 C2 : 1 : *** 2/0ch : x1.0 OFF : 1 ENG : 1
	REPEAT MODE (Uniquement lorsque le temps de lecture écouled peut s'affi cher.)
	DVD-V: OFF (Désactivé) → TITLE (Titre) → CHAP. (Chapitre) → A-B
	DVD-VR: OFF (Désactivé) → ALL (Tout) → PG (Programme) ou PL (Liste de lecture) → A-B
	VCD CD: OFF (Désactivé) → ALL (Tout) → TRACK (Piste) → A-B
	WMA MP3: OFF (Désactivé) → ALL (Tout) → GROUP (Groupe)→ CONTENT (Contenu) → A-B
	DivX MPEG4: OFF (Désactivé) → ALL (Tout) → GROUP (Groupe)→ CONTENT (Contenu)
	JPEG: OFF (Désactivé) → ALL (Tout) → GROUP (Groupe)× ×“GROUP (Groupe)” ne sera pas affichéé pendant la lecture programmée ou aléatoire.
SUBTITLE	Pour sélectionner la langue des sous-titres Exemple: DVD-V T2 C 2 : *** /20ch : x1.0 OFF : 1 ENG : 1
	SUBTITLE 1
	DVD-V (DVCSous-titres multiples) VCD (SVCD uniquement) Sur +R/+RW, un numérode sous-titre peut apparaître à la place des sous-titres qui ne sont pas affi chés. DVD-VR “ON” ou “OFF” apparaît uniquement avec les disques comportant la fonction d'activation/désactivation des sous-titres (la fonction d'activation/désactivation des sous-titres ne peut pas être enregistrée à partir des enregistrateurs de DVD Panasonic).
ANGLE	(avec angles multiples) Pour sélectionner un angle de visionnement Exemple: DVD-V
	T2 C 2 : *** /20ch : x1.0 OFF : 1 ENG : 1
	ANGLE
PICTURE MODE	Exemple: DVD-V NORMAL PICTURE MODE
	NORMAL : Images normales. CINEMA1 : Adoucit l'image et améliore l'affichage des détails dans les scènessons. CINEMA2 : Rend l'image plus nette et fait ressortir les détails dans les scènessons. DYNAMIC : Renforce le contraste pour les images vives. ANIMATION : Convient pour l'animation.

ZOOM	Pour sélectionner différentes tailles de zoom. Exemple: DVD-V
	NORMAL
	ZOOM
	NORMAL AUTO x2 x4
SOURCE SELECT	DivX Lorsque vous sélectionnez "AUTO" la méthode de construction du contenu DivX est automatiquement reconnue et sortie. Si l'image est déformée, sélectionnez "INTERLACE" ou "PROGRESSIVE" selon la méthode de construction utilisée lors de l'enregistrement du contenu sur le disque. AUTO INTERLACE PROGRESSIVE Exemple: DVD-VR
	NORMAL NO R AM EU A T O SOURCE ES C LE T
DIALOGUE ENHANCER	Pour rendre le dialogue des fi Ims plus clairément audible Exemple: DVD-V
	OFF OFF DIALOGUE ENHANCER
	DVD-V (Dolby Digital, DTS, MPEG, 3-canaux ou plus, avec le dialogue enregistré sur le canal central) DivX (Dolby Digital, 3-canaux ou plus, avec le dialogue enregistré sur le canal central) OFF ↔ ON
Dolby PLII	OFF → MOVIE → MUSIC → page 29, Amélioration du son stéréo: Dolby Pro Logic II) Exemple: DVD-V
	OFF OFF Dolby PLII

Onglet

Si vous n'avez pas effectué QUICK SETUP (⇒ page 11), l'écran QUICK SETUP apparaît.

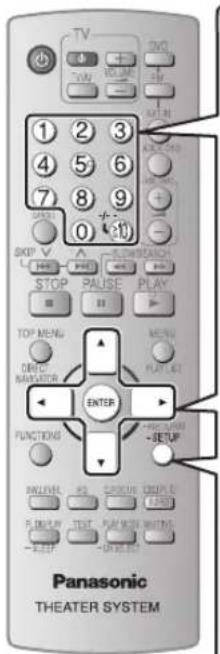

1 Affichage du menu MAIN (principal).

(Appuyez et maintenez la touche enfoncée)

2 Sélectionnez l'onglet.

3 Sélectionnez l'élément.

4 Effectuez les réglages.

5 Appuyez pour quitter.

(Appuyez et maintenez la touche enfoncée)

QUICK SETUP permet de régler successivement des éléments dans la zone ombragée.

■ Onglet "DISC"
AUDIO Choisissez la langue audio.	• ENGLISH • ITALIAN • ORIGINAL×1	• FRENCH • SWEDISH • OTHER- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	• SPANISH • DUTCH	• GERMAN • POLISH
SUBTITLE Choisissez la langue des sous-titres.	• AUTO×3 • GERMAN • POLISH	• ENGLISH • ITALIAN • OTHER- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	• FRENCH • SWEDISH	• SPANISH • DUTCH
MENUS Choisissez la langue des menus du disque. La modification de la langue de menu dans QUICK SETUP entraîne également celle du présence réglage.	• ENGLISH • ITALIAN	• FRENCH • SWEDISH	• SPANISH • DUTCH	• GERMAN • POLISH
	• OTHER- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
RATINGS Spécifiez un niveau de protection parentale pour limiter l'accès à la lecture des DVD-Viséo.	Réglage des niveaux de protection parentale (Lorsque le niveau 8 est sélectionné) • 0 LOCK ALL: Pour empêcher la lecture des disques sans niveau de protection parentale. • 1 à 7: Pour empêcher la lecture d'un DVD-video muni des classifications de protection parentale correspondantes. • 8 NO LIMIT Si vous spécifie un niveau de protection parentale, un écran de saisie de mot de passage apparaît. Entrez votre mot de passer et suivez les instructions à l'écran. Choisissez un mot de passage que vous ne risquiez pas d'oublier. Un écran de message apparaître à chaque insertion d'un DVD-Viséo de niveau de contrôle supérieur à celui que vous avez spécifique. Suivez alors les instructions à l'écran.
PASSWORD Modifiez le mot de passer pour "RATINGS".	• SETTING Modification des niveaux de protection parentale (Lorsque le niveau 0 à 7 est sélectionné) • CHANGE Suivez alors les instructions à l'écran.
La langue originale désignée sur le disque est sélectionnée. Entrer un nombre de code en vous reférant au tableau (→ page 4). Si la langue séLECTIONnée pour "AUDIO" n'est pas disponible, le sous-titre apparait dans cette langue (si elle est disponible sur le disque).

TV ASPECT Choisissez le réglage qui convient au téléviseur utilisé et à vos préférences.	• 4:3 PAN&SCAN: Téleviseur à rapport de format classique (4:3) Les côts de l'image pour écran large sont coupés api n qu'elle s'ajusteparfaitement sur l'écran (sauf si le disque l'interdit). • 4:3 LETTERBOX: Téleviseur à rapport de format classique (4:3) L'image pour écran large est affi chée en style Letterbox (non recadré). • 4:3 ZOOM: Téleviseur à rapport de format classique (4:3) Zoom avant et zoom arrêté sur l'image. • 16:9 NORMAL: Téleviseur à écran large (16:9) Allonge l'image en largeur. • 16:9 SHRINK: Téleviseur à écran large (16:9) Les images apparaissent au centre de l'écran. • 16:9 ZOOM: Téleviseur à écran large (16:9) Agrandit jusqu'àu rapport de format 4:3.
TV TYPE Sélectionnez l'options qui correspond au type de téléviseur utilisé.	• STANDARD • CRT • LCD • PROJECTION • PLASMA
TIME DELAY Si vous avez raccordé un écran au Plasma, ajustez cette valeur si vous\ notez un décalage entre le son et l'image.	• 0 ms • 20 ms • 40 ms • 60 ms • 80 ms • 100 ms
NTSC DISC OUT Choisissez la sortie PAL 60 ou NTSC lors de la lecture des disques NTSC (→ page 13, Systèmes video).	• NTSC: Une fois connecté à un téléviseur NTSC. • PAL60: Une fois connecté à un téléviseur PAL.
STILL MODE Specifi ez le type d'image à affi cher en mode de pause.	• AUTO • FIELD*4: L'image n'est pas fl oue, mais la qualité d'image est inférieure. • FRAME*4: La qualité d'ensemble est élevé, mais l'image peut sembler fl oue.
VIDEO OUT - SCART Choisir le format du signal video de sortie à la borne SCART (AV).	• VIDEO • S-VIDEO • RGB
■Onglet "AUDIO"
DYNAMIC RANGE	• ON: Ajuste le son pour le rendre plus net lorsque le volume est peu élevé, en compressant la gamme dynamique qui sépare les niveaux inférieur et supérieur du son. Convient à l'écoute en fi n de soitée. (Fonctionne uniquement avec Dolby Digital) • OFF
SPEAKER SETTINGS (→ page 25) Specifi ez le temps de retard pour les haut-parleurs central et surround.	• SETTINGS • C DELAY: • 0ms • 1ms • 2ms • 3ms • 4ms • 5ms • SL/SR DELAY: • 0ms • 5ms • 10ms • 15ms
■Onglet "DISPLAY"
LANGUAGE	• ENGLISH • FRANÇAIS • ESPÁÑOL • DEUTSCH • ITALIANO • SVENSKA • NEDERLANDS • POLSKI
×4 Voir "Image fi xe et trame fi xe" (→ page 37, Glossaire).

■ Onglet "OTHERS"

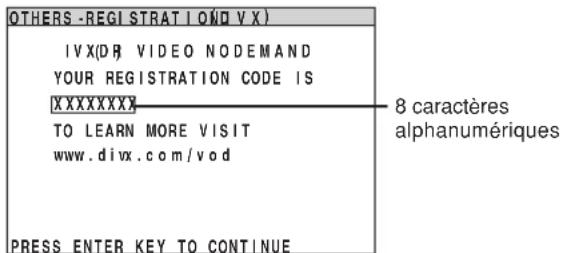

REGISTRATIONDivXAffi che le code d'enregistrement de l'appareil.	SHOW CODEVous avez besoin de ce code d'enregistrement pour acheter et dire du contenu DivX video à la demande (VOD). (→ page 26, "À propos du contenu DivX VOD")
JPEG TIMERéglage de la vitesse du diaporama.	1 SEC · 2 SEC · 3 SEC · 4 SEC à 15 SEC15 SEC à 60 SEC (par paliers de 5 unités)60 SEC à 180 SEC (par paliers de 30 unités)
FL DIMMERModifi e la luminosité de l'affi chez de l'appareil.	BRIGHTDIMAUTO: L'affi chez s'assombrit, mais il s'éclaire lorsque vous exécutez des commandes.
QUICK SETUP	SETYESNO
DVD-VR/DATAsélection pour la lecture sous formatDVD-VR ou DATA uniquement (→ page 19).	DVD-VRDATA
DEFAULTSRetour de toutes les valeurs du menu MAIN (principal) aux réglages par défaut.	RESETL'écran mot de passage est affiché si "RATINGS" (→ page 23) est régle. Entrez le même mot de passage. Ensuite, éteignez puis rallumez l'appareil.

Modification du temps de retard des haut-parleurs

S'applique à la lecture audio multicanal

(Haut-parleurs central et surround uniquement)

Pour une écoute optimale du son à 5,1 canaux, toutes les enceintes, à l'exception de l'enceinte d'extrêmes-graves, doivent se trouver à une distance identique de la position d'écoute. Si vous devez placer le haut-parleur central ou les haut-parleurs surround plus près de la position d'écoute, ajustez le temps de retard pour compenser cette différence.

Si la distance a ou b est inférieure à c, consultez le tableau correspondant pour tracer la différence, puis effectuez le réglage recommandé.

Haut-parleur central
Différence (environ)	Réglage
30 cm	1 ms
60 cm	2 ms
90 cm	3 ms
120 cm	4 ms
150 cm	5 ms

Haut-parleur surround
Différence (environ)	Réglage
150 cm	5 ms
300 cm 10 ms
450 cm 15 ms

Pour entrer les réglages des enceintes

1 Pour sélectionner le haut-parleur.

C DELAY = Retardement Centre

SL / SR DELAY = Retardement Surround gauche / Surround droite

2 Pour sélectionner le temps de retardement.

Pour quitter le réglage

Appuyez de manière continue sur [-SETUP].

À propos du contenu DivX VOD

Le contenu DivX Video-on-Demand (VOD) est codé pour assurer la protection des droits d'auteur. Pour lire du contenu DivX VOD sur cet appareil, vous devez préalablement l'enregistrer.

Suivez les instructions en ligne pour acheter du contenu DivX VOD afin de saisir le code d'enregistrement de l'appareil et l'enregistrer. Pour plus d'informations sur DivX VOD, visitez le site www.divx.com/vod.

■ Afficher le code d'enregistrement de l'appareil

(⇒) page 25, "REGISTRATION (DIVX)" dans l'onglet "OTHERS")

• Il est conseillé de noter ce code afin de le consulter ultérieurement.
• Après la première lecture d'un contenu DivX VOD, un autre code d'enregistrement s'affiche dans "REGISTRATION (DIVX)". N'utilisez pas ce code d'enregistrement pour acheter du contenu DivX VOD. Si vous utilisez ce code pour acheter du contenu DivX VOD, et si vous lisez ce contenu sur cet appareil, vous ne pourrez plus lire le contenu acheté à l'aide du code précédent.
• Si vous achetez du contenu DivX VOD à l'aide d'un code d'enregistrement différent de celui de cet appareil, vous ne pourrez pas lire ce contenu. ("Authorization Error" s'affiche.)

À propos du contenu DivX qui ne peut être lu qu'un certain nombre de fois

Certains contenus DivX VOD ne peuvent être lus qu'un certain nombre de fois. Au cours de la lecture de ce type de contenu, le nombre de lectures restantes est affiché. Vous ne pouvez plus lire le contenu lorsque le nombre de lectures restantes est égal à zéro. ("RENTAL EXPIRED" s'affiche.)

Lors de la lecture de ce contenu

• Le nombre de lectures restantes est diminué d'un point si
• vous appuyez sur [♂] ou appuyez sur et maintenez enfoncée la touche [-SETUP].
• vous appuyez sur [■, STOP]. (Appuyez sur [■, PAUSE] pour interrompre la lecture.)
• vous appuyez sur [I ▲ , ▷■] (passer) ou [←▲, ▷■] (lent/chercher) etc. et vous atteignez un autre contenu ou le début du contenu en cours de lecture
• La fonction Reprendre (→ page 17, Arrêt) ne fonctionne pas.

Astuce pour la réalisation de disques de données

Lorsqu'il y a plus de huit groupes, les groupes à partir du huitième sont affichés sur une ligne verticale dans l'écran menu. L'ordre d'affichage de l'écran de menu peut différer de celui de l'écran d'ordinateur. - Cet appareil ne peut pas lire les fichiers enregistrés via la méthode Packet Write.

DVD-RAM

• Les disques doivent être conformes à la norme UDF 2.0.

DVD-R/RW

• Les disques doivent être conformes au pont UDF (UDF 1.02/ISO9660).
• Cet appareil ne prend pas en charge la multisession. Seule la session par défaut est lue.

CD-R/RW

• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).
• Cet appareil prend en charge la multisession, mais la lecture met plus de temps à commencer lorsqu'il y a un grand nombre de sessions. Pour éviter cela, limitez le plus possible le nombre de sessions.

Pour nommer les dossiers et fichiers

Sur cet appareil, les fichiers sont traités comme du contenu et les dossiers comme des groupes.

Lors de l'enregistrement, attribuez un préfixe aux noms de dossier et de fichier. Il peut s'agir de numéros dotés d'un même nombre de chiffres, et vous pouvez le faire dans l'ordre dans lequel vous souhaitez les lire (cette fonction est parfois inopérante). Les fichiers doivent avoir l'extension (voir ci-dessous).

WMA (Extension : ".WMA" ou ".wma")

• Débit de compression compatible : entre 48 kbps et 320 kbps.
• La lecture des fichiers WMA protégés contre la copie n'est pas possible.
• Cet appareil ne prend pas en charge Multiple Bit Rate (MBR).

MP3 (Extension : ".MP3" ou ".mp3")

• Débit de compression compatible : entre 32 kbps et 320 kbps.
• Cet appareil ne prend pas en charge les balises ID3.
• Fréquences d'échantillonnage prises en charge :
• DVD-RAM, DVD-R/RW : 11,02, 12, 22,05, 24, 44,1 et 48 kHz
• CD-R/RW : 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 et 48 kHz

JPEG (Extension : ".JPG", ".jpg", ".JPEG" ou ".jpeg")

• Les fichiers JPEG pris au moyen d'un appareil photographique numérique conforme à la norme DCF (Design rule for Camera File system) Version 1.0 sont lus par cet appareil. Les fichiers qui ont été modifiés, édités ou sauvegardés au moyen d'un programme informatique de traitement d'images ne peuvent être affichés.
• Cet appareil ne peut pas afficher les images en mouvement, les fichiers de format MOTION JPEG et autres formats similaires, les images fixes autres que JPEG (Exemple : TIFF), ni lire le contenu audio qui accompagne ces images.

MPEG4 (Extension : ".ASF" ou ".asf")

• Avec cet appareil, vous pouvez lire des données MPEG4 [conformes aux spécifications SD VIDEO (norme ASF)/MPEG4 (Profile simple) du système vidéo/audio G.726], enregistrées avec plusieurs caméscopes SD ou des enregistreurs DVD Panasonic.
• La date d'enregistrement peut être différente de la date courante.

DivX (Extension : ".DIVX", ".divx", ".AVI" ou ".avi")

• Il vous est possible de lire toutes les versions de DivX® video (y compris DivX®6) [DivX système vidéo/MP3, Dolby Digital ou MPEG système audio] au moyen de la lecture standard de fichiers media DivX®. Les fonctions ajoutées au moyen de DivX Ultra ne sont pas prises en charge.
• GMC (Global Motion Compensation) n'est pas pris en charge.
• Les fichiers DivX supérieurs à 2 Go et les fichiers sans index risquent de ne pas être lus correctement sur cet appareil.
• Cet appareil prend en charge toutes les résolutions, jusqu'à une résolution maximale de 720 x 480 (NTSC)/720 x 576 (PAL).
• Cet appareil vous permet de sélectionner jusqu'à huit types d'audio et de sous-titres.

Précautions à prendre pour manipuler les disques

• Ne fixez ni étiquettes ni autocollants aux disques. Cela risquerait de faire gondoler le disque et de le rendre inutilisable.
• Évitez d'écrire sur la face imprimée du disque avec un stylo à bille ou tout autre instrument d'écriture.
• N'utilisez aucun solvant, tel que vaporisateur de nettoyant à disque, benzine, diluant, liquide de protection antistatique, etc.
• N'utilisez pas de protecteurs ou de caches antirayures.
• N'utilisez pas les disques suivants
• Disques dont les autocollants ou étiquettes retirés ont laissé un morceau d'adhésif exposé (comme sur les disques loués, etc.).
• Disques très gondolés ou fissurés.
• Disques de forme irrégulière, comme ceux en forme de cœur.

Pour nettoyer les disques

Passez un chiffon humide, puis essuyez avec un chiffon sec.

Accord manuel

1 Pour sélectionner "FM".

SELECTOR

(appareil principal)

OU

(télécommande)

2 Pour sélectionner "MANUAL".

-TUNE MODE-PM MODE

(appareil principal)

3 Pour sélectionner la fréquence.

OU

(télécommande)

Pour lancer l'accord automatique, appuyez de manière continue sur [TUNING] jusqu'à ce que la fréquence commence à défiler. Le défilement s'arrête lorsqu'une station est captée.

Mise en mémoire du canal

Télécommande uniquement

Vous pouvez prérégler jusqu'à 30 stations FM.

1. Lors de l'écoute de l'émission de radio, appuyez sur [ENTER].
2. Lorsque la fréquence et "PGM" clignotent sur l'écran, appuyez sur les touches numériques pour sélectionner le canal.
3. Pour sélectionner un nombre à 2 chiffres, exemple : pour sélectionner 12,

• Vous pouvez également appuyer sur [V, ∧], puis sur [ENTER].

Si vous mettez en mémoire une nouvelle station sur un canal déjà occupé par une station, cette dernière est effacée de la mémoire.

Préréglage automatique

1. Pour sélectionner "FM".

SELECTOR

(appareil principal)

OU

(télécommande)

2. Appuyez et maintenez la touche enfoncée.

M

ou

(télécommande)

Libérez la touche. Quand "FM

AUTO" s'affiche

(appareil principal)

La radio se branche sur la fréquence la plus basse et commence à mémoriser sur ses canaux toutes les stations de radio qu'elle peut capter en ordre croissant.

• "SET OK" s'affiche une fois les stations mises en mémoire, et la radio s'accorde sur la dernière station préréglée.
• "ERROR" s'affiche si la mise en mémoire automatique des stations sur les canaux échoue. Mettez les stations en mémoire sur les canaux manuellement (→ voir à gauche).

Sélection des canaux préréglés

1 Pour sélectionner "FM".

2 Pour sélectionner le canal.

A

• Vous pouvez également appuyer sur [V, A]. Lorsqu'une émission FM stéréo est captée, "ST" s'éclaire sur l'afficheur.

Si le bruit est excessif en FM

Appuyez sur et maintenez enfoncée la touche [-FM MODE] pour afficher "MONO".

Appuyez de nouveau sur et maintenez enfoncée la touche [-FM MODE] pour annuler ce mode. Le mode est annulé lorsque vous changez de fréquence.

Remarque

• Les effets sonores suivants peuvent être indisponibles ou ne pas fonctionner selon le type de source utilisé.
• La qualité sonore peut être moins bonne lors de l'utilisation de ces effets sonores avec certaines sources. Dans ce cas, désactivez les effets sonores.

Amélioration du son provenant du haut-parleur central : Focalisation centrale

S'applique aux disques sur lesquels les dialogues sont enregistrés sur le canal central.

Vous pouvez faire en sorte que le son du haut-parleur central semble provenir directement du téléviseur.

C FOCUS ON ↔ C FOCUS OFF

• Fonctionne également lorsque le mode Dolby Pro Logic II est activé.

Réglage de la quantité des graves : Niveau du caisson de basse

Vous pouvez régler la quantité de graves. L'appareil sélectionne automatiquement le réglage le mieux adapté au type de source de lecture.

SUBW2 (réglage d'usine) → SUBW3, SUBW1 ← SUBW4

• Quand la source AV ou AUX est sélectionnée : SUBW1 (réglage d'usine) → SUBW2, SUBW4 ← SUBW3
• Pour vérifier les réglages en cours, appuyez sur [SW.LEVEL].
• Le réglage que vous effectuez est retenu et rappelé chaque fois que vous utilisez le même type de source.

Changement de la qualité sonore : Mode Égaliseur (EQ)

SOFT : Pour la musique d'ambiance. HEAVY : Confère plus de dynamisme à la musique rock. CLEAR : Clarifie les sons aigus. FLAT : Annuler (aucun effet n'est ajouté) (réglage d'usine).

• Pour vérifier le réglage actuel, appuyez sur [EQ].
• Vous pouvez régler le volume de l'enceinte surround pour obtenir le meilleur effet surround. (→ page 30, Réglage du volume de chaque haut-parleur : Ajustement du niveau des enceintes).
• Réglage d'usine quand la source AV ou AUX est sélectionnée.

Amélioration du son stéréo : Dolby Pro Logic II

Sauf DivX

Dolby Pro Logic II est un décodeur avancé qui extrait du son surround 5 canaux (Avant Gauche et Avant Droit, Centre, Surround Gauche et Surround Droit) de toute source stéréo, que celle-ci ait été ou non spécifiquement codée en Dolby Surround.

MOVIE : Film enregistré en Dolby Surround. MUSIC : Sources stéréo. OFF : Annuler.

• Cette fonction est disponible uniquement pour les modes DVD/CD et USB.
• "DPLII" s'allume lorsqu'un effet est produit.

Amélioration du son stéréo : Super Surround

MOVIE : Utilisez ce mode lors de la lecture d'un film. MUSIC : Ajoute des effets sonores aux sources stéréo.

OFF : Annuler.

Super Surround et EQ peuvent être branchés simultanément. - Cette fonction est disponible uniquement pour les modes FM, AV et AUX.

Réglage du volume de chaque haut-parleur : Ajustement du niveau des enceintes

C'est une des façons d'obtenir les effets surround désirés.

Préparatifs

1 En cas d'arrêt et en l'absence d'affichage à l'écran Pour lancer un signal test.

L : Avant gauche, C : Central, R : Avant droit, RS : Surround droit, LS : Surround gauche - Aucun signal de test n'est émis par le canal SW (caisson de grave).

2 Pour régler le volume normalement utilisé pour l'écoute.

3 Pour ajuster le volume pour chaque haut-parleur.

ou

• Ajustez le niveau de l'enceinte pour qu'il soit identique à celui des enceintes avant.

C, RS, LS : -6 dB à +6 dB

Pour arrêter le signal de test

Appuyez à nouveau sur [TEST].

Pour ajuster le niveau des enceintes pendant la lecture

(S'applique à la lecture audio multicanal ou quand Dolby Pro Logic II est activé.)

1. Appuyez en la maintenant enfoncée sur la touche [-CH SELECT] pour sélectionner le haut-parleur.

L→C→R→RS→LS→SW

SW: Caisson de grave

L'ajustement du canal SW n'est possible que si le disque contient des signaux pour le canal du caisson de grave. "SW" n'apparaît pas sur l'afficheur et ne peut pas être ajusté lorsque "PLII" est allumé. - "S" apparaît sur l'afficheur quand "MOVIE", "MUSIC" sont sélectionnés avec Super Surround (→ page 29).

Dans ce cas, vous pouvez régler les deux niveaux de l'enceinte surround en même temps en utilisant [▲, ▼].

S: -6 dB à +6 dB

1. Appuyez sur [▲] (hausse) ou [▼] (baisse) pour ajuster le niveau pour chacune des enceintes.

C, RS, LS, SW: -6 dB à +6 dB (L, R: Seule la balance est réglable.) Pour ajuster la balance des enceintes avant, lorsque "L" ou "R" est sélectionné, appuyez sur [4, ].

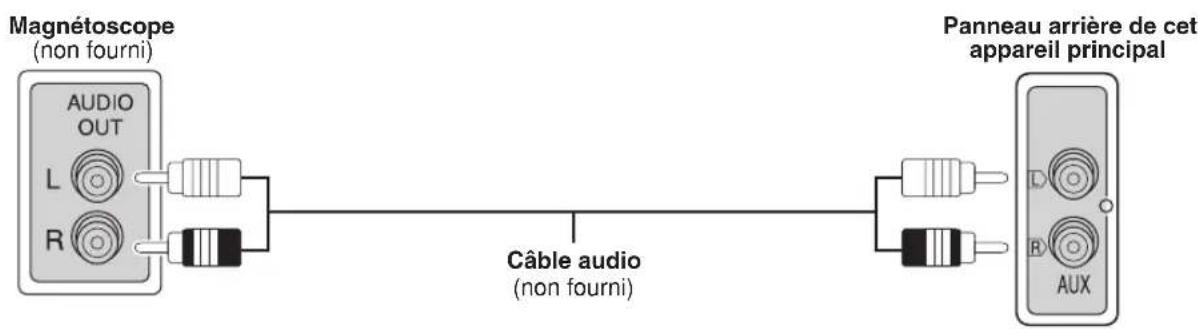

Connexion audio facultative pour magnétoscope

Cette connexion audio vous permettra d'écouter l'audio à partir de votre magnétoscope via votre système home cinéma.

Appuyez sur [EXT-IN] (→ page 15) pour sélectionner "AUX" comme source pour faire fonctionner l'entrée audio.

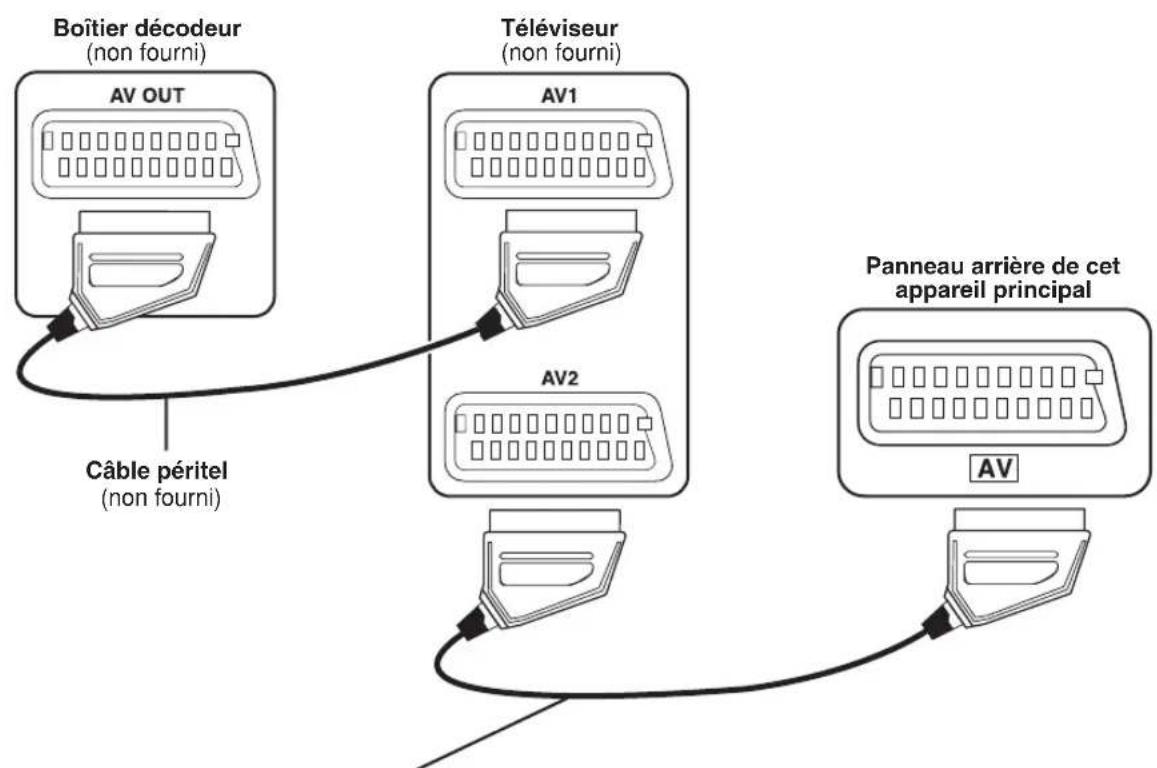

Connexion audio facultative pour boîtier décodeur

Câble péritel (non fourni)

• Pour écouter le son provenant du téléviseur, sélectionnez la sortie audio appropriée (exemple: Moniteur) sur le téléviseur.

Son provenant du téléviseur

• Appuyez sur [EXT-IN] (→ page 33) pour sélectionner l'entrée audio "AV" sur la télécommande.

Raccordement et utilisation USB facultatif

WMA MP3 JPEG MPEG4

La connectivité USB permet la connexion d'un périphérique de stockage de masse USB et la lecture de pistes et de fichiers au départ de ce dernier.

De manière générale, des périphériques mémoire USB. (Transfert en masse uniquement)

Préparatifs

Avant de connecter un périphérique de stockage de masse USB à l'appareil, assurez-vous que les données qu'il contient ont été sauvegardées.

Il n'est pas recommandé d'utiliser un fil de rallonge USB. Le périphérique USB n'est pas reconnu par l'appareil.

1. Connectez le périphérique de stockage de masse USB (non fourni).

Il n'est pas recommandé d'utiliser un fil de rallonge USB. Le périphérique raccordé par le biais du fil ne sera pas reconnu par cet appareil.

2. Pour sélectionner "USB" comme source, appuyez plusieurs fois.

Sélectionnez l'élément à lire.

Exemple :

3. Réglez le volume de l'appareil principal.

4 Lancez la lecture en sélectionnant la piste souhaitée sur le périphérique de stockage de masse USB.

Exemple :

Pour revenir à l'écran précédent, appuyez sur [-RETURN].

Pour ce qui est des autres fonctions d'utilisation, elles sont similaires à celles décrites dans la section “COMMANDES DE DISQUE”. (→ page 16 à 27).

Disques compatibles

• Appareils définis comme périphériques de stockage de masse USB :
• Périphériques USB supportant le transfert en masse uniquement.
• Périphériques USB supportant USB 2.0 plein régime.

Formats supportés

	Nom du fi chier	Extension du fi chier
Images fi xes	JPG×1	.jpg .jpeg
Musique	MP3 WMA	.mp3 .wma
Vidéo MPEG4	×2	.asf

³¹ La lecture de tous les fichiers peut ne pas être possible en raison des conditions dans lesquelles ils ont été créés. ^※ Pour Panasonic D-Snap/DIGA.

Remarque

CBI (Control / Bulk / Interrupt) n'est pas supporté. - Les appareils photographiques numériques utilisant le protocole PTP ou nécessitant un programme d'installation supplémentaire quand ils sont connectés à un PC ne sont pas supportés. - Un équipement utilisant le système de fichiers NTFS n'est pas supporté. [Seul le système de fichiers FAT 16/32 (File Allocation Table 16/32) est supporté. - Dépendant de la taille de secteur, certains fichiers peuvent être inutilisables. - Ne fonctionnera pas avec de l'équipement MTP (Media Transfer Protocol) Janus. - Nombre maximum de dossiers : 256 dossiers - Nombre maximum de fichiers : 4000 fichiers - Longueur maximale d'un nom de fichier : 12 caractères - Longueur maximale d'un nom de dossier : 12 caractères - Une seule carte mémoire sera sélectionnée lorsqu'on connecte un lecteur de cartes USB multiport, habituellement la première carte mémoire insérée.

Commande du téléviseur

Vous pouvez utiliser la télécommande avec un téléviseur Panasonic.

Orientez la télécommande en direction du téléviseur.

Pour activer/désactiver le téléviseur

Pour passer en mode d'entrée vidéo du téléviseur

Pour régler le volume

Pour lire de l'audio à partir de votre téléviseur via votre système home cinéma

Préparatifs

Raccordez le composant en vous référant à "Brancher à la prise SCART du téléviseur" (→ page 9).

Appuyez sur [EXT-IN] pour sélectionner "AV" comme source. Réduisez le volume du téléviseur à son minimum et réglez le volume sur l'appareil principal.

Remarque

• Il se peut que la télécommande ne fonctionne pas correctement avec certains modèles.
• Vous pouvez bénéficier d'un son surround 5.1 canaux en branchant le Super Surround (MOVIE, MUSIC). (→ page 29).

Avant de faire une demande de réparation, veuillez vérifier les points suivants. En cas de doute concernant l'un ou l'autre des points à vérifier ou si les solutions proposées dans le tableau ne permettent pas de régler le problème, veuillez contacter votre revendeur pour obtenir des instructions.

■ Alimentation Page

Pas d'alimentation.	• Insérez à fond le cordon d'alimentation.	8
L'appareil se commute automatiquement en mode de veille.	• Le minuteur d'accêt fonctionnait et a atteint la limite définie. 15

■ Fonction qui ne répond pas ou est inopérante

Pas de réponse lorsque vous appuyez sur un bouton quel qu'il soit.	• Cet apparéil ne peut pas dire les disques autres que ceux fi gurat pas dans le liévenant mode d'emploi. • Il se peut que l' apparéil ne fonctionne pas bien à cause de la foudre, de l'électricité statique ou de quelques facteurs externe. Mettez l' apparéil hors tension puis à nouveau sous tension. Autrement, mettez l' apparéil hors tension, débranchez le cordon d'alimentation puis rebranchez-le. • De la condensation s'est formée : Attendez 1 ou 2 heures pour la laisser s'évaporer.	12 —
Pas de réponse lorsque vous appuyez sur les touches de la télécommande.	• Assurez-vous que les piles sont bien installées. • Les piles sont épuisées. Remplacez-les par des neuves. • Pointez la télécommande vers l'affi chez pour exécuter les commandes.	6 6 14
Pas d'image ni de son.	• Vérifi ez le raccordement video ou audio. • Vérifi ez l'alimentation électrique et le réglage d'entrée sur l' apparéil raccordé et l' apparéil principal. • Assurez-vous que le disque n'est pas vierge.	8,9 —
Vouves avec oublé votre mot de passer pour la protection parentale. Rétablossez tous les prêrglages d'usine sur l' apparéil.	• En mode d'arrêt et avec "DVD/CD" comme source, appuyez de manière continue sur la touche [ ] de l' apparéil principal et sur la touche [ ≥10] de la télécommande jusqu'à ce que "INITIALIZED" disparaisse de l'écran du téléviseur. Éteignez puis rallumez l' apparéil. Tous les régliages d'usine sont alors rétablis.	—

• Opération spécifique que indésirable ou inattendue

Le lancement de la lecture est retardé.	· La lecture peutmettre un certain temps à commencer lorsqu'une piste MP3 contient des données d'image fi xe. Le temps de lecture affi ché n'est pas exact, même une fois la lecture de la piste commencée. Cela est normal MP3 · Cela est normal sur du contenu video DivX. Divx	—
Les dossiers d'un disque de données CD ne s'affi chent pas correctement. WMA MP3 JPEG MPEG4 DivX	· Les dossiers qui se trouvent au-delà de la huitière couche de l'arborescence sont affi chés en tant que huitière couche.	—
Un écran de menu apparait pendant le saut ou la recherche. VCD	· Cela est normal avec les Vidéo CD. —
Le menu de commande de lecture ne s'affi che pas. VCD c la commande de lecture	· Appuyez deux fois sur [■, STOP] puis appuyez sur [▶, PLAY].	—
Les fonctions de lecture programmée et de lecture aléatoire sont inopérantes. DVD-V	· Ces fonctions sont inopérantes avec certains disques DVD-Viséo. —
La lecture ne commence pas.	· Cet appeareil ne lit peut-être pas des fi chiers WMA et MPEG4 contenant des données d'image fi xe. · Lors de la lecture de contenu DivX VOD, reportez-vous à la page d'accueil du site sur lequel vous avez acquis le contenu DivX VOD. (Exemple: www.divx.com/vod) DivX · Si un disque contient des données CD-DA et d'autres formats, la lecture correcte risque de ne pas été possible.	— —

Sous-titre

Pas de sous-titres.	· Affi chez les sous-titres. ("SUBTITLE" dans le menu Fonctions)	21
	· Les sous-titres peuvent ne pas s'affi cher selon le disque. DivX	21

Répétition A-B

Le point B est spécifique et automatiquement.

• Lorsque la fi n d'un élément est atteinte, elle est interprétable comme le point B.

—

■Menu Page

Je ne peux pas acceder au menu Setup (confi guration).	• Sélectionnez la source "DVD/CD".	—
	• Annulez la lecture programmée et aléatoire.	18
	• Annulez la lecture JPEG.	—

Son anormal ou inadéquat

Le son est déformé.	Il peut y avoir génération de bruit lors de la lecture des fi chiers WMA.	—
Les effets sont inopérants.	Avec certains disques, les effets audio peuvent être nuls ou attenués.Dolby Pro Logic II ne fonctionnera pas si vous avez modifié la vitesse de lecture.	— —
Un bourdonnement est audible pendant la lecture.	Un cordon d'alimentation électrique ou une lampe fl uorescente se trouvent àproximité de l'appareil principal. Maintenez les autres apparèils électriques etcordons d'alimentation à distance de l'appareil principal.	—
Pas de son.	Il peut se produit une interruption momentanée du son quand vous modifi ez lavitesse de lecture.Les données audio risquent de ne pas être sorties du fait de la manière dontles fi chiers ont été créés. DivX	— —

L'image est anormale ou n'est pas visible

L'image affi chée sur le téléviseur est mauvaise ou disparait.	L'appareil et le téléviseur n'utilisent pas le même système video. Utilisez un téléviseur multi-système ou PAL. Le système utilisé sur le disque n'est pas le même que celui du téléviseur. - Les disques PAL ne s'affi chent pas correctement sur un téléviseur NTSC. - Cet apparéil peut convertir les signaux NTSC en PAL 60 pour l'affi chage sur un téléviseur PAL ("NTSC DISC OUT" dans l'onglet "VIDEO"). Assurez-vous que l' apparéil est raccordé directement au téléviseur, sans passer par un magnétoscope. Les chargeurs de téléphones mobiles peuvent provoquer des perturbations. Si vous utilise une ANTENNE DE TÉLÉVISION INTÉRIEUE, remplacez-la par une ANTENNE EXTÉRIEUE. Le fi d'antenne de télévision se trouve trop près de l' apparéil. Éloignez-le de l' apparéil Modifi ez "SOURCE SELECT" dans le menu Fonctions. DivX	-
L' image se fi ge.DivX	L' image peut se fi ger si les fi chiers DivX sont supérieur à 2 Go.	-
La taille de l' image ne correspond pas à celle de l'écran.	Modifi ez "TV ASPECT" dans l'onglet "VIDEO". Modifi ez le rapport de format sur le téléviseur lui-même. Modifi ez le réglage du zoom. ("ZOOM" dans le menu Fonctions)	24
Le menu ne s'affi che pas correctement.	Rétablissez le rapport de zoom sur "NORMAL". ("ZOOM" dans le menu Fonctions)	22
La fonction de zoom automatique ne s'exçute pas correctement.	Désactivez la fonction de zoom du téléviseur. La fonction de zoom risque de ne pas être effi cace, tout spécialément dans les scènessons, et d'être complètement inopérante avec certains types de disque.	-

■ Messages affichés sur l'appareil

L'affi chez est nombre.	• Sélectionnez "BRIGHT" dans "FL DIMMER" dans l'onglet "OTHERS". 25
"NO PLAY"	• Vous avez inséré un disque d'un type non pris en charge par l'appareil ; insérez un disque pris en charge.	12
	• Vous avez inséré un disque vierge.	—
	• Vous avez inséré un disque qui n'a pas été fi nalisé.	—
"NO DISC"	• Aucun disque n'est inséré : insérez-en un.	—
	• Le disque n'est pas inséré correctement : insérez-le correctement	16
"OVER CURRENT ERROR"	• Le pérophérique USB consomme trop d'électricité. Passez en mode DVD/CD, retirez le pérophérique USB et éteignez l'appareil.	—
"F61"	• Vérifi ez les connexions des cables d'enceinte et corrigez-les.Si cela ne résout pas le problème, consultez votre revendeur.	8
"F76"	• Il y a un problème d'alimentation électrique. Consultez votre détaillant. —
"DVD U11"	• Le disque est peut-être sale. Nettoyez-le.	27
"ERROR"	• Une commande incorrecte a été effectuee. Consultez les instructions et reconnexe.	—
"DVD H □□"	• Il se peut qu'un problème soit survenu. Les numéros qui suivent "H" et "F" variant en fonction de l'état de l'appareil. Éteignez l'appareil puis rallumez-le. Ou bien, éteignez l'appareil, débranchez le cordon d'alimentation électrique de la priseuis rebranchez-le.	—
"DVD F □□"
□ représenté un nombre.
	• Si le numéro de service ne disparait pas, prenez-en note et contactez le personnel d'un centre de réparation agrée.	—
■ Messages affichés sur le téléviseur	Page
“◎”	• Cela signifi e que la commande désirée est interdite par l'appareil ou le disque.
“ERROR”	• Vous essayez de dire un groupe ou un contenu incompatible. •若您 essayez de dire un groupe ou contenu protégé. Vous ne pouvez plus le dire.
“Check the disc”	• Le disque est peut-être encrassé.
“This disc may not be played in your region”	• Seuls les disques DVD-Viséo qui incluent ou ont le même code de zone que celui indiqué sur le panneau arrêté de cet apparil peuvent être lus.
“Authorization Error” DivX	• Vous essayez de dire du contenu DivX VOD acheté avec un code d'enregistrement différent. Vous ne pouvez pas dire ce contenu sur cet apparil.
“RENTAL EXPIRED” DivX	• Le contenu DivX VOD n'a plus aucune lecture restante. Vous ne pouvez plus le dire.

USB

Le drive USB ou son contenu ne peuvent être lus.	• Le format de la clé USB ou son contenu n'est pas/ne sont pas compatibles avec le système. • La fontion d'hote USB de ce produit peut ne pas fonctionner avec certains périhériques USB. • Les périhériques USB pourvus d'une capacité de stockage supérieur à 32 Go peuvent ne pas fonctionner dans certains cas.	— — —
Lenteur de fonctionnement du périhérique USB.	• Les fi chiers de grande taille et les fl ash drives USB à grande mémoire demandent plus de temps à生存 et à affi cher sur le téléviseur.	—

Écoute de la radio

Un son déformé ou du bruit est émis. "ST" clignote ou ne s'éCLAire pas.	• Ajustez la position de l'antenne FM. • Utilisez une antenne extérieure.	— 10
J'entends un battement.	• Éteignez le téléviseur ou éloignez-le de l'appareil.	—

Commande de lecture (PBC)

Si un Video CD est doté de la fonction de commande de lecture, vous pouvez sélectionner des scènes et des informations à l'aide des menus.

Décodeur

Un décodeur ramène les signaux audio codés des disques DVD à leur forme normale. Cette opération est appelée décodage.

DivX

DivX est une technologie très répandue créée par DivX, Inc. Le contenu vidéo des fichiers média DivX est compressé pour réduire la taille du fichier tout en conservant une qualité d'image élevée.

Dolby Digital

Procédé de codage de signaux numériques mis au point par Dolby Laboratories. Le signal audio stéréo (2 canaux) mis à part, ces signaux peuvent aussi être de type audio multi-canaux. Grâce à ce procédé, une grande quantité d'informations audio peut être enregistrée sur un seul disque.

DTS (Digital Theater Systems)

Ce système surround est utilisé dans de nombreuses salles de cinéma, aux quatre coins du globe. Il offre une bonne séparation des canaux, rendant possible des effets sonores réalistes.

Film et vidéo

Les DVD-Vidéo sont enregistrés en utilisant un format film ou un format vidéo. Cet appareil est capable de déterminer de quel type d'enregistrement il s'agit et d'utiliser ensuite la méthode de sortie progressive la plus appropriée.

Film : Enregistrement à 25 images par seconde (disques PAL) ou 24 images par seconde (disques NTSC). (Il existe également des disques enregistrés à 30 images par seconde). Convient de manière générale pour regarder des films cinéma.

Vidéo : Enregistrement à 25 images/50 trames par seconde (disques PAL) ou 30 images/60 trames par seconde (disques NTSC). Convient de manière générale pour regarder des programmes télévisés, des téléfilms et de l'animation.

Fréquence d'échantillonnage

L'échantillonnage désigne la conversion en chiffres (codage numérique) de hauteurs d'ondes sonores (signal analogique) capturées à intervalles données. La fréquence d'échantillonnage désigne le nombre d'échantillons capturés par seconde, de sorte que plus ce nombre est élevé, plus la reproduction du son est fidèle à l'original.

Gamme dynamique

La gamme dynamique est la différence entre le plus bas niveau de son pouvant être perçu au-dessus du bruit de l'équipement et le plus haut niveau de son avant qu'une distorsion ne se produise.

Image fixe et trame fixe

Les images animées des films sont obtenues par assemblage d'images fixes.

Environ 30 images sont affichées par seconde. Une image est composée de deux trames. Un téléviseur ordinaire affiche ces trames l'une après l'autre pour créer des images. Une image fixe est affichée lorsque vous mettez un film sur pause. Une image fixe est composée de deux trames alternées, si bien que l'image peut être floue, mais la qualité générale est élevée. Une trame fixe n'est pas floue, mais elle ne comporte que la moitié des informations d'une image fixe, de sorte que la qualité d'image est inférieure.

I/P/B

MPEG 2, le standard de compression vidéo adopté pour le DVD-Vidéo, code les images vidéo en utilisant les trois types d'image suivants.

I : Image intra

Cette image offre la meilleure qualité d'image et c'est donc celle que vous devez utiliser pour le réglage de l'image.

P : Image prédite

Cette image est calculée d'après les images I ou P qui la précèdent.

B : Image prédite bidirectionnelle

Cette image est calculée d'après les images I et P qui la précèdent et la suivent, et c'est donc celle qui compte le moins d'informations.

C'est un système utilisé pour compresser/décoder les images fixes en couleur. Si vous sélectionnez JPEG comme système de stockage dans les appareils photo numériques, etc., les données sont compressées jusqu'à 1/10- 1/100 de leur taille d'origine. L'avantage du format JPEG est une moindre dépréciation de la qualité de l'image par rapport au degré de compression.

MP3 (MPEG Couche audio 3)

C'est une méthode de compression audio qui compresse les données à environ un dixième de leur taille sans perte considérable de la qualité audio.

MPEG4

Système de compression principalement utilisé pour les appareils mobiles et les réseaux, qui permet un enregistrement hautement efficace à un faible débit binaire.

PCM linéaire (modulation par impulsions codées)

Il s'agit de signaux numériques non compressés, similaires à ceux des CD.

WMA (Windows MediaTM Audio)

WMA est un format de compression développé par Microsoft Corporation. Il atteint la même qualité sonore que le format MP3, avec une taille de fichier plus faible que le MP3.

SECTION AMPLIFICATEUR

Puissance de sortie RMS : Mode Dolby Digital

Canal avant

55 W par canal (5 Ω),

1 kHz, distorsion harmonique totale 10 %

Canal surround

55 W par canal (5 Ω),

55 W par canal (5 Ω),

Canal du caisson de grave

55 W par canal (5 Ω),

100 Hz, distorsion harmonique totale 10%

Puissance RMS totale en mode Dolby Digital : 330 W

Puissance de sortie DIN : Mode Dolby Digital

Canal avant

25 W par canal (5 Ω),

25 W par canal (5 Ω),

25 W par canal (5 Ω),

Canal du caisson de grave

25 W par canal (5 Ω),

100 Hz, distorsion harmonique totale 1%

Puissance DIN totale en mode Dolby Digital 150 W

SECTION RADIO FM, BORNES

Stations mémorisées 30 stations FM Modulation de fréquence (FM)

Plage de fréquences

87,50 à 108,00 MHz (par pas de 50 kHz)

Sensibilité 1,8 μV (IHF)

Rapport S/B 26 dB 1,4 μV

Bornes d'antenne 75 Ω (asymétrique)

SECTION DISQUES

Disques pris en charge (8 cm ou 12 cm)

(1) DVD (DVD-Video, DivX×1, ×2) (2) DVD-RAM (DVD-VR, MP3×2,×6, JPEG×2,×3, MPEG4×2,×4, DivX×1,×2) (3) DVD-R (DVD-Video, DVD-VR, MP3×2,×6, JPEG×2,×3, MPEG4×2,×4, DivX×1,×2) (4) DVD-R DL (DVD-Video, DVD-VR) (5) DVD-RW (DVD-Video, DVD-VR, MP3×2,×6, JPEG×2,×3, MPEG4×2,×4, DivX×1,×2) (6) +R/+RW (Vidéo) (7) +R DL (Vidéo) (8) CD, CD-R/RW [CD-DA, Video-CD, SVCD*5, MP3*2,6, WMA*2,7, JPEG*2,3, MPEG4*2,4, DivX*1,2]. Lit toutes les versions de DivX® video (notamment la version DivX®6) et lit de manière standard les fichiers multimédia DivX®. Certifié conforme au profil de cinéma à domicile DivX (DivX Home Theater Profile). GMC (Global Motion Compensation) non pris en charge. ×2 Le nombre total maximum combiné de contenu audio, vidéo et d'image ainsi que de groupes reconnaissables est le suivant : 4000 contenus audio, vidéo et d'image et 400 groupes. Fichiers Exif Ver 2.1 JPEG Baseline. Résolution d'image : entre 160 x 120 et 6144 x 4096 pixels (sous-échantillonnage de 4:0:0, 4:2:0, 4:2:2 ou 4:4:4). Il est possible que les images très longues et étirées ne s'affichent pas. Données MPEG4 enregistrées avec plusieurs caméscopes SD et enregistreurs de DVD vidéo Panasonic. Conformes aux spécifications SD VIDEO (norme ASF)/système vidéo MPEG4 (Simple Profile)/système audio G.726. ×5 Conforme à la norme IEC62107. ×6 MPEG-1 Layer 3, MPEG-2 Layer 3. Windows Media Audio Ver.9.0 L3. Non compatible avec Multiple Bit Rate (MBR).

Capteur

Longueur d'onde (DVD/CD)

Puissance laser (DVD/CD)

662/785 nm

CLASSE 1/CLASSE 1M

Sortie audio (Disque)

Nombre de canaux

Format de fichier média supporté

MP3 (*.mp3)

WMA (*.wma)

JPEG (*.jpg, *.JPEG)

MPEG4 (.asf)

Système de fichiers du périphérique USB

FAT16

FAT32

Alimentation du port USB

500 mA (max.)

SECTION VIDÉO

Système vidéo

PAL 625/50, PAL 525/60, NTSC

Sortie vidéo composite

Niveau de sortie

1 Vc-à-c (75 Ω)

Borne

Prise péritel (1 système)

Sortie S-vidéo

Niveau de sortie Y

1 Vc-à-c (75 Ω)

Niveau de sortie C

PAL; 0,3 V c-à-c (75 Ω)

NTSC; 0,286 V c-à-c (75 Ω)

Borne

Prise péritel (1 système)

Sortie vidéo RGB

Niveau de sortie R

0,7 V c-à-c (75 Ω)

Niveau de sortie G

0,7 V c-à-c (75 Ω)

Niveau de sortie B

0,7 V c-à-c (75 Ω)

Borne

Prise péritel (1 système)

SECTION ENCEINTES

Enceintes avant SB-HF150

Type

1 voie, système 1 enceinte (Bass reflex)

Enceinte(s)

Impédance 5 Ω

Gamme étendue

à cône de 6,5 cm

Puissance d'entrée (IEC)

55 W (Max.)

Niveau de pression sonore

80 dB/W (1,0 m)

Plage de fréquences

96 Hz à 25 kHz (-16 dB)

120 Hz à 22 kHz (-10 dB)

Dimensions (LxHxP)

92 mm x 135 mm x 95,4 mm

Poids

0,6 kg

Haut-parleur surround SB-HS151

Type

1 voie, système 1 enceinte (Bass reflex)

Enceinte(s)

Impédance 5 Ω

Gamme étendue

à cône de 6,5 cm

Puissance d'entrée (IEC)

55 W (Max.)

Niveau de pression sonore

80 dB/W (1,0 m)

Plage de fréquences

96 Hz à 25 kHz (-16 dB)

120 Hz à 22 kHz (-10 dB)

Dimensions (LxHxP)

92 mm x 135 mm x 95,4 mm

Poids

0,6 kg

Haut-parleur central SB-HC150

Type 1 voie, système 1 enceinte (Bass reflex)

Enceinte (s) Impédance Gamme étendue à cône de 6,5 cm

Puissance d'entrée (IEC) 55 W (Max.)

Niveau de pression sonore 80 dB/W (1,0 m)

Plage de fréquences 91 Hz à 25 kHz (-16 dB) 120 Hz à 22 kHz (-10 dB)

Dimensions (LxHxP) 135 mm x 92 mm x 95,4 mm Poids

Enceinte d'extrêmes-graves SB-W340 ou SB-HW150

Type 1 voie, système 1 enceinte (Bass reflex)

Enceinte(s) Impédance Woofer à cône de 12 cm

Puissance d'entrée (IEC) 55 W (Max.)

Niveau de pression sonore 80 dB/W (1,0 m)

Plage de fréquences 31 Hz à 173 kHz (-16 dB) 40 Hz à 148 kHz (-10 dB)

Dimensions (LxHxP) 152 mm x 339 mm x 258 mm Poids 3 kg

GÉNÉRALES

Alimentation 230 Vca, 50 Hz Concentration

Plage de température de fonctionnement +5°C à +35°C

Plage d'humidité de fonctionnement 5% à 90% HR (sans condensation)

Consommation en mode de veille environ 1 W

Caractéristiques nominales avec filtre coupe-bas.

Remarque

1. Les spécifications sont sujettes à modification sans préavis. Les poids et dimensions sont approximatifs.
2. La distorsion harmonique totale est calculée avec un analyseur de spectre numérique.

Entretien

Nettoyez cet appareil avec un chiffon doux et sec.

• N'utilisez jamais d'alcool, de diluant à peinture ou de benzine pour nettoyer cet appareil.
• Avant d'utiliser un chiffon imprégné chimiquement, lisez attentivement les instructions qui l'accompagnent.
• N'utilisez aucun des produits de nettoyage de lentille laser disponibles actuellement sur le marché. Cela risque d'entraîner des dysfonctionnements. (Le nettoyage de la lentille de lecture n'est généralement pas nécessaire bien que cela dépende de l'environnement d'utilisation.)

Avant de déplacer l'appareil, assurez-vous que le tiroir de disque est vide.

Sinon, vous risquez d'endommager gravement le disque et l'appareil.
