Type de produit	Cafetière automatique avec broyeur intégré
Marque	Bosch
Modèle	TCC78K750B
Dimensions (L x H x P)	594 x 455 x 380 mm (encastrable)
Poids	Environ 15 kg
Alimentation électrique	220-240 V, 50-60 Hz, 1450 W
Type de café	Grains de café et café moulu
Capacité du réservoir d'eau	Environ 2,4 L
Capacité du bac à grains	Environ 300 g
Pression de la pompe	15 bar
Fonctions principales	Espresso, café long, cappuccino, latte macchiato, café au lait, mousse de lait, lait chaud, eau chaude pour thé, My Coffee
Réglages	Finesse de mouture, quantité de café, température, arôme, durée d'arrêt automatique
Affichage	Écran LCD avec icônes et texte
Programmes d'entretien	Détartrage, nettoyage, Calc'n'Clean
Nettoyage quotidien	Nettoyage du mousseur de lait, vidange du bac collecteur, nettoyage de l'unité de percolation
Sécurité	Arrêt automatique en mode Eco, verrouillage de sécurité, protection contre les surchauffes
Accessoires inclus	Flexible pour lait, cuillère-dose, support de filtre, mousseur de lait amovible
Pièces détachées et réparabilité	Pastilles de détartrage (TCZ6002), pastilles de nettoyage (TCZ6001), filtre à eau (TCZ7003), unité de percolation disponible via SAV
Garantie	2 ans (selon conditions)

FOIRE AUX QUESTIONS - TCC78K750B BOSCH

Comment effectuer le détartrage de la machine ?

Lorsque le message Detartrer SVP s'affiche, sélectionnez le programme de détartrage dans le menu. Utilisez deux pastilles de détartrage Bosch (TCZ6002) dissoutes dans 0,5 L d'eau tiède dans le réservoir d'eau vide. Suivez les instructions à l'écran. N'utilisez pas de vinaigre ni d'acide citrique.

Comment nettoyer le mousseur de lait ?

Après chaque utilisation, rincez brièvement le mousseur de lait en sélectionnant le programme Rincer briev. mouss. lait. Pour un nettoyage en profondeur, démontez le mousseur de lait en le tirant horizontalement, nettoyez toutes les pièces à la main ou au lave-vaisselle, puis remontez-le en le poussant jusqu'en butée.

Comment régler la finesse de la mouture ?

Le sélecteur de finesse de mouture (18) se trouve en haut de la machine. Ne le tournez que lorsque le broyeur fonctionne, par exemple lors de la préparation d'un espresso. Tournez vers une mouture plus fine pour des grains foncés, vers une mouture plus grossière pour des grains clairs.

Comment déterminer et régler la dureté de l'eau ?

Utilisez la bandelette fournie pour mesurer la dureté de votre eau. Ensuite, dans le menu des réglages (appuyez longuement sur la touche i), sélectionnez Dureté eau et choisissez le niveau correspondant (1 à 4). Le réglage usine est 4.

Comment utiliser la fonction My Coffee ?

La fonction My Coffee permet de personnaliser vos boissons. Raccordez le flexible de lait, placez une tasse sous le bec verseur, appuyez sur la touche My coffee, puis ajustez les proportions de café et de lait à l'aide du bouton rotatif. Les réglages sont automatiquement enregistrés.

Comment changer le filtre à eau ?

Lorsque le message Changer filtre s'affiche, insérez un nouveau filtre à eau Bosch (TCZ7003) dans le réservoir d'eau vide. Remplissez le réservoir jusqu'au repère max, puis dans le menu des réglages, sélectionnez Filtre eau et appuyez sur start/stop pour lancer le rinçage.

Comment réinitialiser la machine aux réglages d'usine ?

Éteignez la machine avec l'interrupteur O/I. Maintenez simultanément les touches ≈ et ≈ (les deux touches de navigation) enfoncées, puis rallumez la machine. Les réglages usine sont rétablis.

Que faire si le message 'Contrôler l'unité de passage' s'affiche ?

Ce message indique que l'unité de percolation est encrassée ou qu'il y a trop de café moulu. Retirez et nettoyez l'unité de percolation à l'eau claire sans détergent. Assurez-vous de ne pas mettre plus de 2 cuillères rases de café moulu. Replacez l'unité et fermez le volet.

Comment préparer un cappuccino ?

Placez une tasse sous le bec verseur. Raccordez le flexible de lait et plongez-le dans du lait froid (1,5 % de matière grasse minimum). Sélectionnez Cappuccino avec le bouton rotatif et appuyez sur start/stop. La machine prépare d'abord la mousse de lait, puis le café.

Comment économiser l'énergie avec cette machine ?

La machine passe automatiquement en mode Eco après une heure d'inactivité (réglage par défaut). Vous pouvez réduire ce délai dans les réglages AR auto dans. Éteignez-la complètement avec l'interrupteur O/I si elle n'est pas utilisée pendant longtemps. Détartrez régulièrement pour éviter une surconsommation.

MODE D'EMPLOI TCC78K750B BOSCH

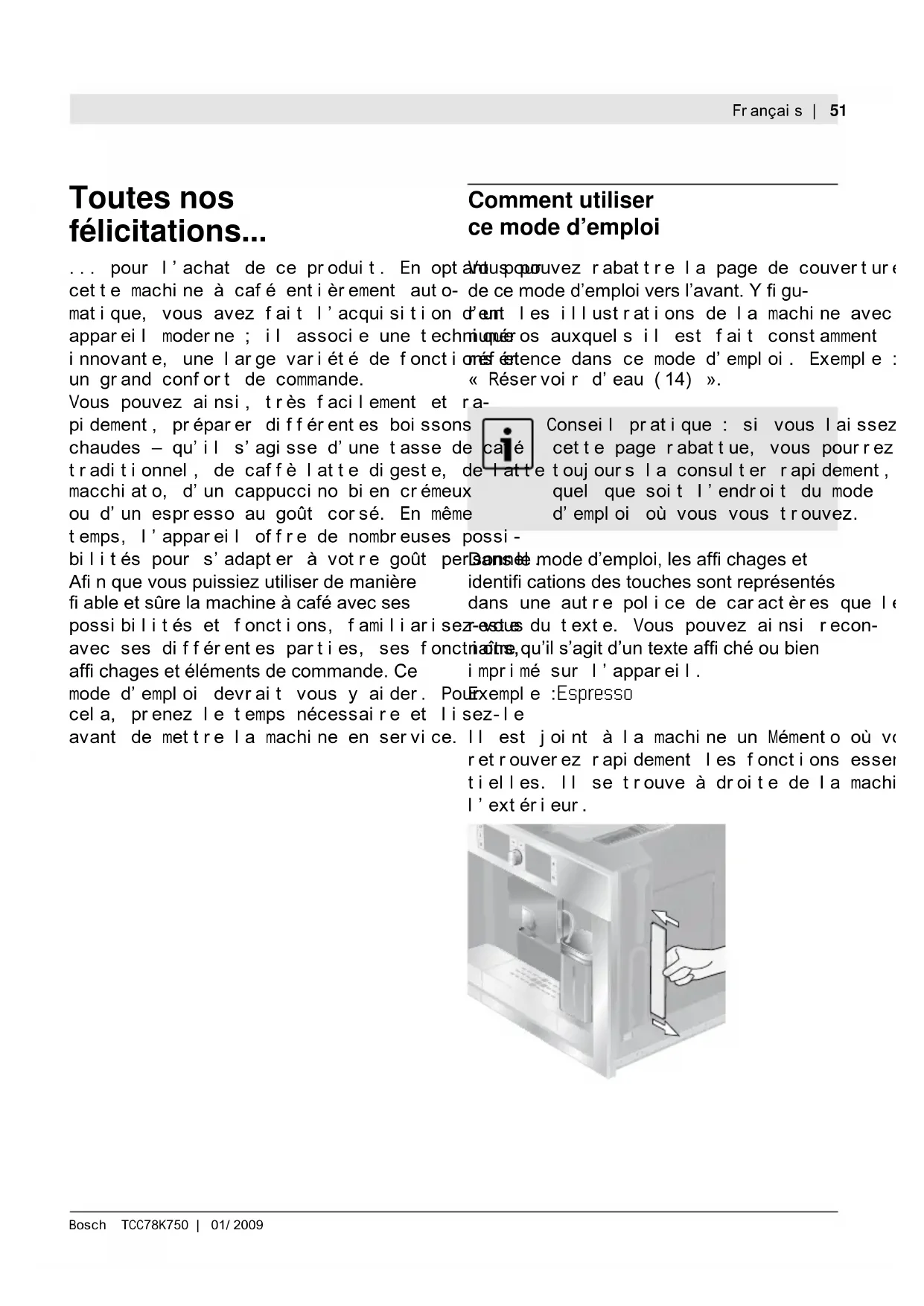

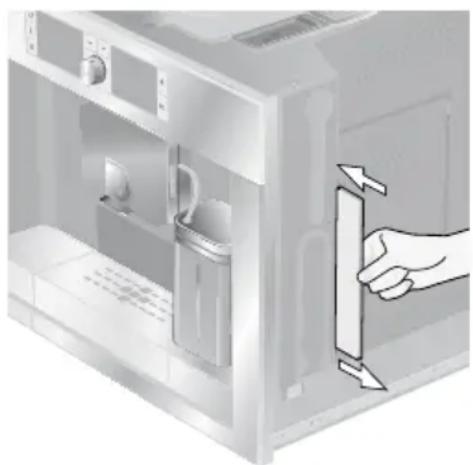

Comment utiliser ce mode d'emploi

... pour l'achat de ce produit. En optant pour un casque, ouvez rabatte la page de couverture cette machine à café entièrement auto-de ce mode d'emploi vers l'avant. Y figu-matique, vous avez fait l'acquisition d'ents les illustrations de la machine avec apparéil moderne; il associe une techniqués auxquels s'il est fait constamment innovante, une large variété de fonction génération dans ce mode d'emploi. Exemple: un grand comfort de commande. « Reservoir d'eau (14) »

Vous pouvez ainsi, très facilement et ra-

pidement, préparer DIFFÉRENTES boissons chaudes - qu'il s'agisse d'une tasse de café traditionnel, de caffe latte digeste, de latte macchiato, d'un cappuccino bien crémeux ou d'un espresso au goût corsé. En même

temps, l'appareil offre de nombreuses possi-

bilités pour s'adapter à vos goûts. Dans ce mode d'emploi, les affichages et Afin que vous puissiez utiliser de manière identifications des touches sont représentés fiable et sûre la machine à café avec ses dans une autre police de caractères que les possibilités et fonctions, familiarisez-vous avec ses différentes parties, ses fonctions, affichages et éléments de commande. Ce mode d'emploi devrait vous y aider. Par exemple : Espresso. Pour cela, prenez le temps nécessaire et lisez-le avant de mettre la machine en service. Il est joint à la machine un Memento où vous

Conseil pratique : si vous laissez cette page rabattue, vous pourrez toujours la consulter rapidement, quel que soit l'endroit du mode d'emploi où vous vous trouvez.

Sommaire

53 Consignes de sécurité

54 Configuration et différents éléments

54 Éléments de commande et d'affichage

54 Interrupteur électrique 0/1 55 Menu et affichages 55 Messages à l'écran 57 Système d'extraction 57 Accessoires

57 Mise en service

57 Généralité 58 Mise en service de la machine

59 Préparation des boissons

59 Sélection de la boisson 59 Un exemple 60 Préparation avec du café en poudre 61 Préparation avec du lait 62 My coffee 63 Préparer de la mousse de lait et du lait chaud 63 Préparer de l'eau pour le thé

64 Informations et réglages

64 Informations à l'écran 64 Réglages à l'écran 66 Régler la finesse de la mouture 66 Déterminer la dureté de l'eau 67 Conseils pour économiser l'énergie

67 Entretien et nettoyage quotidiens

67 Entretien quotidien 68 Nettoyage du mousseur de lait 68 Nettoyer le groupe de passage

69 Programmes de Service

70 Détartrer 71 Nettoyer 71 Calc'n'Clean

73 Accessoires, stockage, mise au rebut, garantie

73 Accessoires 73 Stockage 73 Mise au rebut 73 Garantie

74 Éliminer soi-même les problèmes simples

Avant d'utiliser la machine, lisez attentivement le Mode d'emploi, conformez-vous à ses indications et conservez-le en lieu sûr. Tenez compte aussi du Mémento fourni ; il est rangé dans un logement spécifique prévu pour cela, à droite, à l'extérieur de la machine (23).

Cette machine à café est destinée à un usage ménager, dans des quantités généralement consommées à domicile et en aucun cas pour une utilisation commerciale. Utilisez exclusivement de l'eau fraîche et les produits (café, produit de nettoyage, détartrant) qui sont décrits dans le mode d'emploi.

Consignes de sécurité

N'utiliser la machine qu'à l'intérieur, à température ambiante. Ne pas confier l'appareil à des personnes (y compris des enfants) dont les capacités sensorielles ou intellectuelles sont diminuées ou qui ne disposent pas d'une expérience ou d'une connaissance suffisante.

sauf si elles le font sous surveillance, elles ont bénéficié préalablement d'une information à propos de la manipulation de l'

appareil de la part de la personne responsable de leur sécurité. Tenir les enfants éloignés

de la machine. Surveiller les enfants afin de les empêcher de jouer avec la machine.

Risque de choc électrique !

Pour le raccordement et l'utilisation de la machine, respecter impérativement les indications figurant sur la plaque signalétique. N'utiliser la machine que si le cordon électrique et la machine ne présentent aucun dommage.

En cas de défaut, actionner immédiatement l'interrupteur pour isoler la machine du réseau. Puis, débrancher le cordon

électrique. Ne pas ouvrir ou démonter la machine. Ne jamais plonger le cordon électrique dans l'eau. Les réparations sur la machine, par ex. le remplacement du cordon électrique, doivent être effectuées uniquement par notre Service Clientèle afin d'éliminer tous les risques.

Risque de blessure !

Ne pas glisser les doigts à l'intérieur du moulin.

Risque de brûlure !

Le mousseur de lait servant à préparer de la mousse / l'eau du

bec devient brûlant !

Après utilisation, bien laisser refroidir avant de le saisir.

Risque de blessure !

Insérer et retirer la machine avec précaution du meuble où elle est intégrée afin de ne pas coincer les doigts.

Configuration et différences éléments

(voir l'illustration sur le rabat de la page de couverture de ce mode d'emploi) 1 Touche My coffee 2 Interrupteur électrique O/I 3 Touche (Marche / « Mode Eco ») 4 Touches de sélection 5 Bouton rotatif pour réglages à l'écran 6 Écran d'icônes 7 Écran des icônes 8 Touche d'extraction de la machine 9 Touche (Informations/Réglages) 10 Touche start/stop 11 Bec verseur du café (réglable en hauteur) 12 Mousseur de lait amovible (production de mousse de lait/eau chaude) 13 Volet du bec verseur du café/mousseur de lait 14 Réservoir d'eau amovible 15 Flexible 16 Cuillère-dose 17 Bac à café avec couvercle préservant l'arôme 18 Sélecteur de réglage de finesse de mouture 19 Tiroir à café (café en poudre/pastilles de nettoyage) 20 Volet de la chambre de percolation 21 Ouvre-volet 22 Ensemble collecteur 23 Mémento 24 Support du mousseur de lait 25 Unité de percolation L'interrupteur O/I (2) sert à placer la machine en « mode Eco » ou à l'arrêter entièrement (alimentation électrique coupée). En « mode Eco », un voyant s'allume dans l'écran d'icônes. Ne pas actionner l'interrupteur électrique durant le fonctionnement de la machine. Ne couper l'alimentation que lorsque la machine est en « mode Eco » afin que le rinçage automatique soit effectué.

a) Verrouillage de l'unité de percolation b) Bouton-poussoir de l'unité de percolation

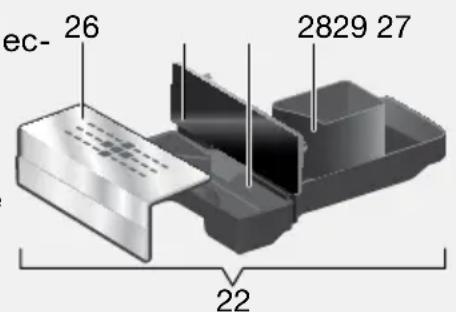

26 Grille 27 Bac collecteur 28 Récipient pour marc de café 29 Plaque du bac collecteur 30 Réservoir de lait (isolé)

Éléments de commande et d'affichage

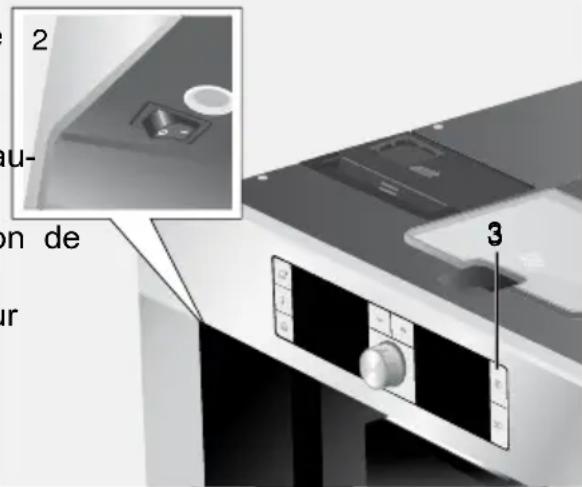

Interrupteur électrique O/I

Important :

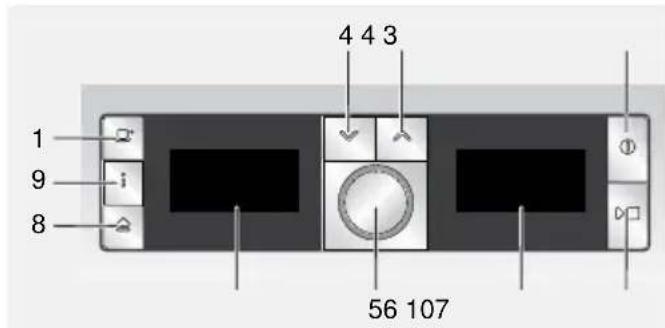

Menu et affichages

4 Écran (6) : il indique, par des icônes et des textes, les réglages, les opérations

Pour faciliter l'utilisation tout en mettant en cours et il affiche les messages.

votre disposition une grande diversité 5 Écran des icônes (7) : dans l'écran des fonctions, la machine utilise un guidage par panneaux il est affiché à propos du texte

menu aisément compréhensible. Cela vous donne des informations et des instructions pour permettre, en n'utilisant que quelques opérations

tions de commande, d'opérer un choix parmi La touche ≡ (8) permet d'extraire automatiquement toute une variété de possibilités une fois que la machine du meuble dans vous serez familiarisé avec celles-ci. L'écran elle est encastrée (voir « Système indique la sélection de programme que vous d'extraction »).

avez effectuée et vous avertit par exemple : lorsque vous appuyez brièvement sur lorsque vous devez ajouter de l'eau ou du la touche (9) l'écran affiche des informations

café ou que vous devez effectuer un programme de Service. nous allons décrire ci-après la commande de 3 secondes, vous accédez au menu par menu. de réglage (voir « Réglages à l'écran »

8 Appuyer sur la touche start/stop (10) pour lancer la préparation de la boisson ou le programme de service.

Appuyer de nouveau sur stop (10) durant la préparation de la boisson pour arrêter l'écoulement avant terme.

Lorsqu'une touche est commandée, un signal sonore se fait entendre.

1 (3) : permet de couper l'alimentation sonore. Ce signal peut être activé ou désactivé (voir « Réglages » à l'écran).

Ensuite, la machine effectue un rinçage sauf

si elle est encore chaude

s'il n'a pas été préparé de café. Messages à l'écran

lors du passage en « mode Eco ».

La machine est prête à fonctionner. Dans les écrans, en plus de l'état actuel de la machine, il apparaît différents messages qui vous fournissent des informations d'état.

2 ≈ ≈ (4) : pour naviguer vers le haut ou le bas à l'intérieur de l'écran (6). 3 Bouton rotatif (5) : il permet (par rotation) d'effectuer des réglages (marché, arôme ou quantité de café) et de les modifier.

Informations :

Message à l'écran l'ocne Signification
Rés. eau presque vide		Il est nécessaire de replir bi entôt le rés d'eau
Bac à café presque vide		Il est nécessaire de replir bi entôt le bac caffe
Patientez SVP		La machine est en fonctionnement,ATIVE un instant

Invitations à agir :

Message à l'écran lcône Ce que vous doivent faire
Remplir le réservoir d'eau		Remplir le réservoir d'eau
Placer le réservoir d'eau		Placer le réservoir d'eau
Contrôler le réservoir d'eau		Retirer le réservoir d'eau le replacercorrectement
Placer le bac collecteur		Placer le bac collecteur
Vider le bac collecteur		Vider le bac collecteur et le nettoyer
Remplir le bac à café		Remplir le bac à café
Placer l'embout pour mousse		Placer l'embout pour mousse
Remplacer l'unité de passageFermer le volet		Placer le groupe de passage et fermer le v
Contrôler le groupe de passage		Retirer le groupe de passage et le replacecorrectement

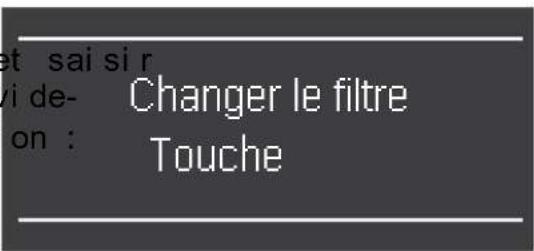

Changer le filtretTouche

Système d'extraction

Durant la préparation d'une tasse, l'extraction automatique est verrouillée.

La machine peut être automatiquement sortie du meuble dans lequel elle est encastrée.

Appuyer sur la touche (8) (la machine doit être sous tension). Retirer le support et tirer la poignée, mais accessible :

Accessoires

ou

La machine à café automatique est équipée de logements spéciaux pour ranger les accessoires et le mémento (23). Ils se trouvent du côté droit (15, 16) et sont accessibles lorsque la machine est en position d'extraction 1.

La machine se place automatiquement en position d'extraction 1. Dans cette position, il est possible d'effectuer le remplissage

d'eau, de grains de café, de café en poudre, de pastilles de nettoyage/détartrage et

de prélever les accessoires disposés sur le côté droit de la machine.

Pour extraire entièrement la machine,

Appuyer de nouveau sur la touche (8) et tirer à la main la machine jusqu'à la position 2, ou tirer entièrement la machine par la poignée. Les grains enrobés d'une substance sucrée quelconque obturent le groupe de passage.

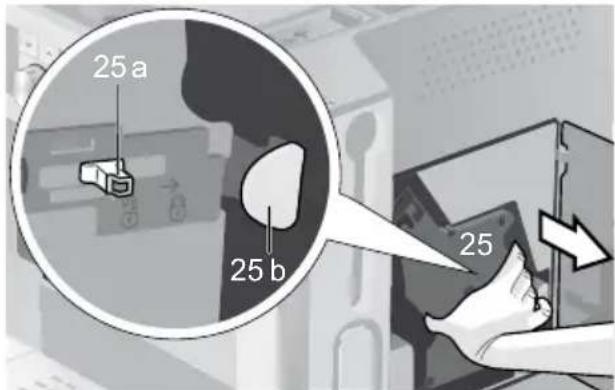

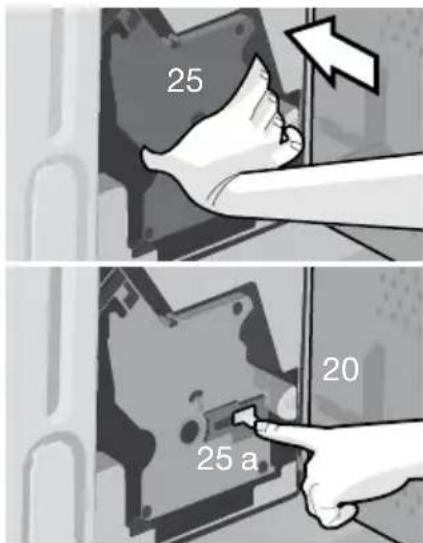

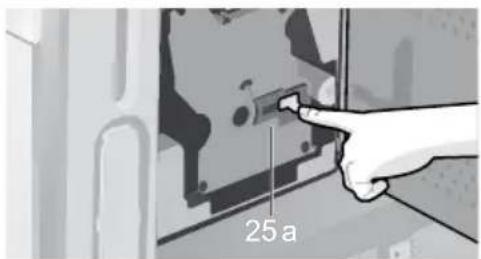

En position d'extraction 2, il est possible de retirer le groupe de passage et de régler la finesse de la mouture. Lors de la première utilisation ou après un arrêt prolongé, la première tasse de café n'a pas tout l'arôme désiré.

Utiliser exclusivement de l'eau pure sans gaz carbonique et, de préférence, un mélange de café en grains pour espresso ou percolateur, et remplir les conteneurs correspondants. Ne pas employer des grains de café avec glaçage, des grains caramélisés

Une fois la mise en service de la machine effectuée, la présence d'une mousse dense et fine sur le café n'est obtenue qu'après avoir préparé plusieurs tasses.

La machine à café est programmée en usine de manière à fonctionner de manière optimale. Au bout de 1 heure, la machine se place automatiquement en « mode Eco ».

Ce réglage, comme de nombreux autres,

Position d'extraction 1 Position d'extraction modifiée (voir « AR auto » dans le chapitre « Réglages à l'écran »).

Ensuite, repousser la machine jusqu'à ne pas actionner l'interrupteur électrique dans le meuble où elle est encastrée, afin de ne pas perturber le fonctionnement de la machine. Ne couper l'alimentation que lorsque la machine

est en « mode Eco » afin que le rinçage automatique soit effectué.

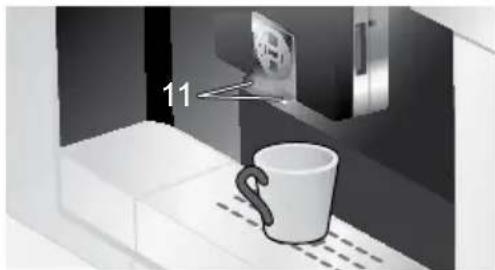

Mise en service de la machine

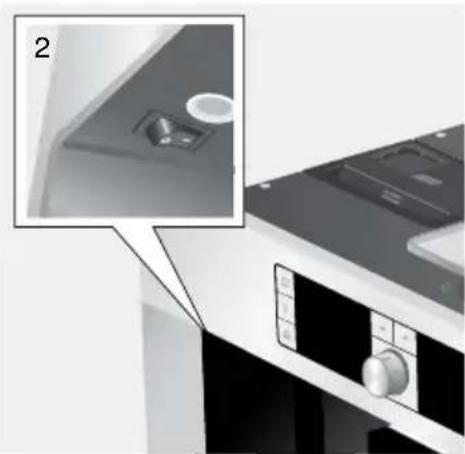

Appuyer sur l'interrupteur électrique (2).

La sélection de langues s'affiche à

l'écran à la première mise en service :

1. Appuyer sur la touche start/stop (10).

La machine effectue la percolation et le café s'écoule ensuite dans la (les) tasse(s). Remplir un récipient de lait et introduire le flexible du mousseur de lait.

Pour préparer une autre tasse de café, verser du café en poudre et répéter l'opération. L'extrémité du flexible doit être plongée dans le récipient.

Si le lait n'est pas préparé dans un délai de :

90 secondes, le groupe de percolation se vide automatiquement pour éviter tout remplissage excessif. La machine effectue un rinçage.

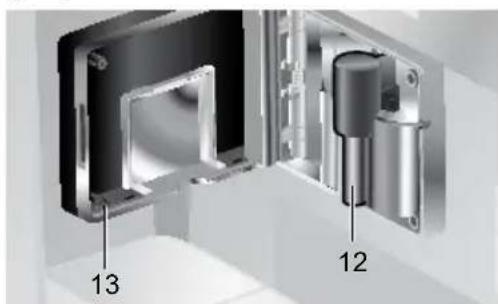

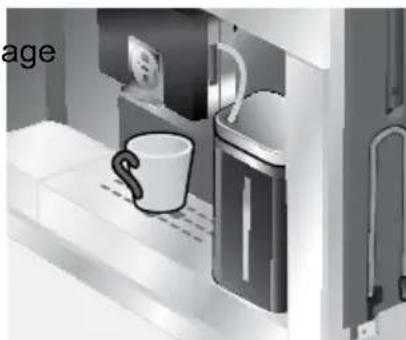

Préparation avec du lait

Pour réaliser une mousse de lait optimale, employer de préférence du lait froid avec une teneur en matières grasses d'au moins 1,5 %.

Placer une tasse ou un verre sous le bec verseur et verser du café.

Avec le bouton rotatif, sélectionner Latte Macchiato, Cappuccino ou Café au lait. L'écran affiche la boisson sélectionnée ainsi que le réglage de l'arôme du café et de la quantité de café pour cette boisson :

tionnée ainsi que le réglage de l'arôme du café et de la quantité de café pour cette boisson :

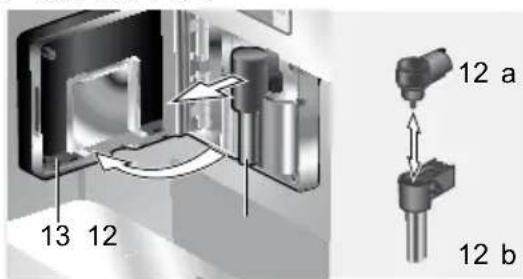

1. Prendre le flexible du mousseur de lait (à la livraison : à droite, à l'extérieur de la machine [13]) et le raccorder à l'extrémité du mousseur de lait (10) ; refermer le volet.
2. Prendre le flexible du mousseur de lait (à la livraison : à droite, à l'extérieur de la machine [13]) et le raccorder à l'extrémité du mousseur de lait (10) ; refermer le volet.

Les restes de lait séché sont difficiles à éliminer ; après chaque utilisation, nettoyer le mousseur de lait (voir point « Nettoyage du mousseur de lait »).

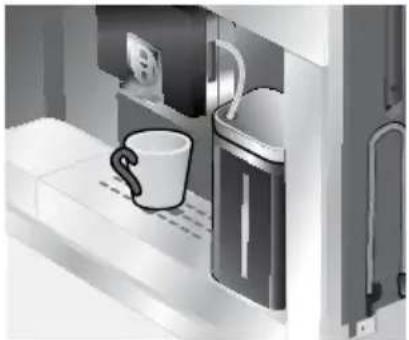

Grâce au réglage My coffee, vous pouvez définir individuellement les proportions de café et de mousse de lait du mélange.

Grâce au réglage My coffee, vous pouvez définir individuellement les proportions de café et de mousse de lait du mélange.

Raccorder le flexible au mousseur de lait (voir « Préparation avec du lait »). Sur le support, placer un récipient avec du lait. Introduire le flexible dans le récipient. L'extrémité avec encoche du flexible doit être plongée dans le lait :

Les modifications apportées sont automatiquement enregistrées. Aucune confirmation supplémentaire n'est nécessaire. Pour quitter le menu sans préparer de boisson, appuyer de nouveau sur la touche My coffee.

Les modifications apportées sont automatiquement enregistrées. Aucune confirmation supplémentaire n'est nécessaire. Pour quitter le menu sans préparer de boisson, appuyer de nouveau sur la touche My coffee.

Risque de brûlure ! Le mousseur de lait (12) devient brûlant. Après utilisation, bien

Risque de brûlure ! Le mousseur de lait (12) devient brûlant. Après utilisation, bien

Pour réaliser une mousse de lait optimale, employer de préférence du lait froid avec une teneur en matières grasses d'au moins 1,5 %.

Pour réaliser une mousse de lait optimale, employer de préférence du lait froid avec une teneur en matières grasses d'au moins 1,5 %.

Raccorder le flexible au mousseur de lait (voir « Préparation avec du lait »). Placer une tasse ou un verre sous le bec verseur du mousseur de lait (12). Sélectionner à l'aide du bouton rotatif (5) le réglage souhaité : Lait chaud ou Mousse de lait :

4. Appuyer sur □ start/stop (10) ; l'eau chaude coule durant env. 40 s du bec verseur du mousseur de lait. (9) doit être maintenue appuyée durant

chaude coule durant env. 40 s du bec verseur du mousseur de lait. (9) doit être maintenue appuyée durant

Appuyer de nouveau sur □ start/stop (10) pour interrompre l'opération avant terme. Maintenir la touche enfoncée pendant au moins trois secondes : il s'affiche alors différentes possibilités de réglage :

Conseil : avant d'utiliser les tasses, et particulièrement les petites tasses épaisses, préchauffez-les à l'eau chaude.

Informations et réglages

Vous pouvez utiliser i (9) pour consulter des informations (appuyer brièvement) et pour effectuer des réglages (maintenir appuyé durant trois secondes au minimum).

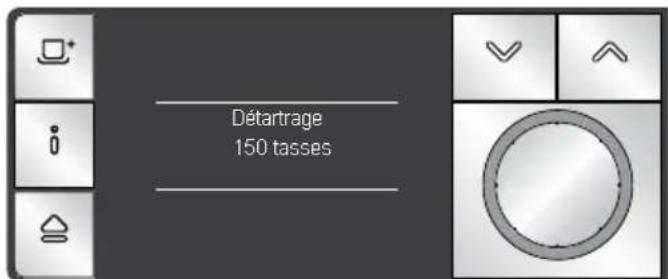

Informations à l'écran

Dans le menu Info (appuyer très brièvement sur la touche ① (9)), il est possible d'afficher les informations suivantes :

quand il est nécessaire d'effectuer un détartrage, quand il est nécessaire d'effectuer un nettoyage, quand il est nécessaire d'effectuer un changement de filtre, la quantité de café préparée depuis la mise en service de la machine, combien de boissons au lait ont été préparées, la quantité d'eau préparée pour le thé

• Calc'n'Clean : si la machine a besoin d'être détartrée et nettoyée simultanément, appuyer sur la touche □ start/stop (10) et effectuer le programme Calc'n'Clean (voir « Service ! Calc'n'Clean »)
• Dureté de l'eau : Appuyer sur la touche. Tourner le bouton rotatif pour sélectionner la dureté de l'eau souhaitée (1, 2, 3 et 4) (voir aussi « Déterminer et régler la dureté de l'eau »).
• Température du café : Appuyer sur la touche ≦. Tourner le bouton rotatif pour régler la température du café.
• Arrêt auto : Appuyer sur la touche ≈. Tourner le bouton rotatif pour indiquer l'intervalle de temps à l'issue duquel la machine passera automatiquement en « mode Eco » après la dernière préparation de boisson. Réglage possible entre 50 minutes et 80 heures. La valeur réglée par défaut est une heure ; elle peut être réduite pour économiser l'énergie.
• Éclairage : Appuyer sur la touche. L'éclairage peut être réglé sur Arrêt, Marche ou Arrêt au bout de 5 minutes (réglage par défaut). - Bip : Appuyer sur la touche 念. Le signal acoustique qui se fait entendre lorsque l'on appuie sur une touche peut être réglé sur Arrêt ou Marche en tournant le bouton rotatif.
• Contraste : Appuyer sur la touche ⇔. Le contraste de l'écran peut être réglé à l'aide du bouton rotatif (5) de -20 à +20 ; le réglage par défaut est 0.
• Filtre eau : chaque fois que l'on place un nouveau filtre eau dans le réservoir d'eau (14), il faut effectuer un rinçage :
• Placer le filtre eau dans le réservoir d'eau (14) et remplir le réservoir d'eau jusqu'au repère « max ».

Appuyer sur la touche Démarrer avec

• Réglages usine : il est possible d'effacer les réglages personnels et rétablir les réglages usine (Reset). Pour activer les réglages usine, appuyer sur la touche start/stop (10).

start/stop (10).

La machine peut aussi être replacée sur les réglages usine de la manière suivante :

Le nouveau réglage n'est perceptible qu'à partir de la seconde tasse de café.

1. À l'aide de l'interrupteur électrique (2), désactiver entièrement la machine, choisir une mouture plus fine pour les grains torréfiés de couleur foncée, pour
2. Appuyer simultanément sur les touches ⇔ et ⇔ (4) et les maintenir appuyées. Pour les grains torréfiés de couleur claire, régler une mouture plus grossière.

à l'aide de l'interrupteur électrique O/I (2)

remettre la machine en marche.

Les réglages usine sont rétablis.

Régler la finesse de la mouture

Le sélecteur de réglage de la finesse de la mouture (18) en haut de la machine permet de régler la finesse de mouture du café :

Attention :

Ne modifier le réglage que lorsque le broyeur fonctionne. Sinon, la machine peut être endommagée.

1. Sortir entièrement la machine (voir « Système d'extraction »).
2. Dans le menu de sélection des boissons, sélectionner espresso.
3. Appuyer sur la touche start/stop (10).

Déterminer la durée de l'eau

Il est possible, sur cette machine, de régler la durée et le débit de l'eau. Le réglage correct de la durée et du débit de l'eau est important car il permet à la machine d'indiquer le moment où un détartrage est nécessaire. En usine, la durée de l'eau est réglée sur 4.

La durée de l'eau peut être déterminée à l'aide de la bandelette fournie ou est demandée à la Compagnie des eaux.

Plonger brièvement la bandelette dans l'eau, la secouer légèrement et attendre une minute pour lire le résultat.

Degrés de dureté de l'eau et niveaux de réglage :

Niveau Ia	Durété de l'eau Allemagne (°dH)	France (°fH)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4 ans.	22-30	39-54

Conseils pour économiser l'énergie

La machine se place automatiquement en « mode Eco » au bout d'une heure (réglage usine). Dans ce mode, la machine consomme très peu d'électricité. La valeur par défaut d'une heure peut être modifiée (voir « Arrêt auto » au point « Réglages à l'écran »). La machine consomme alors moins d'électricité. Lorsque la machine n'est pas utilisée, l'arrêter au moyen de l'interrupteur électrique. Autant que possible, ne jamais interrompre la production de café ou de mousse de lait. Une interruption provoque une consommation d'énergie supérieure ainsi que le remplissage plus rapide des bacs collecteurs. Toujours détartrer la machine lorsque le message « Détartrer SVP » s'affiche (voir « Détartrer ») afin d'éviter les dépôts de calcaire. Les dépôts de calcaire provoquent en effet une consommation d'énergie plus élevée.

Entretien et nettoyage quotidiens

Risque de choc électrique ! Avant tout nettoyage, arrêter la machine à l'aide de l'interrupteur électrique. Ne pas utiliser de nettoyeur à vapeur.

Entretien quotidien

1. Essuyer l'habillage de la machine avec un chiffon doux et humide. Ne pas utiliser de chiffons abrasifs ou de produits nettoyants.
2. Ne pas utiliser de produit à base d'alcool sur les surfaces brillantes.
3. Rincer le réservoir d'eau (14) uniquement avec de l'eau.
4. Retirer la grille (26). Extraire le bac collecteur (27). Retirer le panneau du bac collecteur (29). Vider l'eau et le marc de café (28). Nettoyer le bac à la main ou au lave-vaisselle. Ne pas passer au lave-vaisselle la grille (26) et le panneau du bac collecteur (29).

Essuyer légèrement avec un chiffon humide le couvercle et l'enveloppe isolante du réservoir de lait. Ne pas mettre au lave-vaisselle.

1. Essuyer l'intérieur de la machine (bacs collecteurs).
2. Nettoyer le mousseur de lait (voir description ci-après).
3. Remonter tous les éléments.

Important : veillez à nettoyer le bac collecteur (27) afin d'éviter la formation de moisissures.

Lorsque la machine est allumée à froid à l'aide de la touche (3) ou bien placée en « mode Eco » après prélèvement de café, elle effectue automatiquement un rinçage. Le système de conduites, à l'intérieur de la

machine, est donc autonettoyant.

Nettoyage du mousseur de lait

Risque de brûlure !

Le mousseur de lait (12) devient brûlant. Après utilisation, laisser

refroidir avant de le toucher.

Nettoyer le mousseur de lait après chaque utilisation.

Tous les éléments peuvent passer au lave-vaisselle.

Rincer brièvement le mousseur de lait

1. Dans le menu de sélection des boissons, choisir « Rincer brièvement le mousseur de lait » et appuyer sur la touche start/stop (10).
2. Placer une tasse sous le mousseur de lait (12) et plonger l'extrémité du flexible dans la tasse.
3. Appuyer sur la touche start/stop (10).

La machine remplit automatiquement la tasse d'eau puis l'aspire par le flexible

pour laver le dispositif. Au bout de 3 minutes environ, l'opération de lavage est terminée. Arrêter entièrement la machine ; aucune

1. Vider la tasse et nettoyer le flexible.

Nettoyer le mousseur de lait :

1. Démonter le mousseur de lait pour le nettoyer. Pour cela, relever le volet et saisir le mousseur de lait (12) en le maintenant bien horizontal et le tirer bien droit pour l'extraire :

1. Nettoyer le support du mousseur de lait (24) avec un chiffon doux.
2. Démonter le mousseur de lait (12a et 12b).
3. Nettoyer tous les éléments à la main ou les passer au lave-vaisselle (panier couverts).
4. Remonter tous les éléments et les replacer dans la machine. Appuyer jusqu'en butée vers l'arrière.

Nettoyer le groupe de percolation.

En plus du programme de nettoyage automatique, il faut retirer régulièrement le groupe de percolation pour le nettoyer.

Attention : nettoyer le groupe de percolation sans détergent et ne pas le passer au lave-vaisselle.

1. Sortir entièrement la machine (voir « Système d'extraction »).
2. À l'aide de la touche (3), placer la machine en « mode Eco ». 3.1 À l'aide de l'interrupteur électrique, ne pas arrêter entièrement la machine ; aucun écran ne doit être allumé.
3. Prendre l'ouvre-volet (21) et ouvrir l'arrière du volet (20) de l'unité de la lation (25) :

1. Faire glisser entièrement vers l'avant le verrou rouge (25 a) du groupe de passage :

1. Appuyer sur le bouton rouge (25 b) et le groupe de passage (25) par les éléments, puis le retirer avec précaution.

1. Nettoyer le groupe de passage (25) à l'eau courante.
2. Essuyer avec un chiffon humide l'intérieur de la machine.
3. Laisser sécher l'intérieur de la machine et le groupe de passage.
4. Replacer le groupe de passage (25) jusqu'en butée. Glisser le verrou rouge (25 a) entièrement vers l'arrière et refermer le volet (20).

Programmes de Service

Périodiquement, en fonction de la fréquence d'utilisation de la machine, l'écran affiche à la place de la sélection de boisson, les messages suivants :

Ne jamais boire les liquides. Pour le Détartrer

tartrage, ne jamais utiliser de vinaigre, de

produit à base de vinaigre, d'acide citrique lorsque la machine affiche Détartrer SVP

ou de produit à base d'acide citrique. Après sélection de Programme de le détartrage et le nettoyage, utilisez le détartrage dans le menu de réglage, maintenez la touche (9) appuyée durant trois secondes au moins. L'écran affiche :

à café ; elles sont disponibles dans le programme de détartrage

commerce ou peuvent être commandées au Démarrer avec

Service Clientèle (voir « Accessoires »

Ne jamais verser de pastilles de détartrage

ou un autre produit de détartrage dans le tiroir

de la poudre de café / le tiroir des pastilles

de nettoyage.

Important : si un filtre est présent dans

le réservoir d'eau (14), le retirer impérativement

avant de lancer le programme de Service.

N'interrompre en aucun cas le programme

de Service. Si l'un des programmes de Service

est interrompu en raison d'une coupure

de courant, par ex., procéder comme indiqué ci-après :

1. Rincer le réservoir d'eau (14) et le

remplir d'eau fraîche jusqu'au repère.

1. Appuyer sur la touche start/stop

(10) ; le programme de nettoyage se

dér oule durant env. 3 minutes :

Nettoyage en cours

Vider le bac collecteur

Vider le bac collecteur (22).

Placer le bac collecteur

Replacer le bac collecteur.

La machine est de nouveau prête à fonctionner.

S'il n'y a pas assez de solution de détartrage dans le réservoir d'eau, le message suivant s'affiche :

Détartrant insuffisant.

Rajouter du détartrant

Verser de l'eau tiède dans le réservoir d'eau vide (14) jusqu'au repère calc (0,5 l) et y dissoudre deux pastilles de détartrage. Appuyer sur la touche start/stop (10). Le programme de détartrage se poursuit.

Rincer le réservoir d'eau et le remplir. Appuyer

Si le mousseur de lait n'est pas placé, la machine affiche le message suivant :

pas en

Placer le mousseur de lait (12)

Placer le récipient sous le tuyau. Appuyer

Accessoires, stockage, mise au rebut, garantie

Accessoires

Les accessoires suivants sont disponibles dans le commerce ou auprès du service clientèle :

Accessoires	N° commande
	Com- mer ce	Servi ce Cli ent èle
Pastilles de nettoyage	TCZ6001	310575
Pastilles de détartrage	TCZ6002	310967
Filtre eau TCZ7003 467873

Sélectionner à l'écran Mousseur lait, appuyer sur la touche start/stop (10) et laisser s'échapper la vapeur durant environ.

Stockage

Afin d'éviter les problèmes dus au gel lors du transport et du stockage, vider entièrement la machine avant de l'expédier.

Pour cela, la machine doit être prête à fonctionner, le réservoir d'eau (14) doit être rempli.

1. Placer un grand récipient étroit sous le mousseur de lait (12).

Éliminer soi-même les problèmes simples

Problème Cause Remède
Affichage de Remplir le bac à café. Bi en que le bac café soit rempli le brogues). ne parvient pas à moudre les grains.	Les grains ne tombent pas dans le broyeur (grains tracfé. Une fois que le bac à café est vide, l'essuyer avec un chiffon sec.	Changer évient uelllement de ce café. Une fois que le bac à café est vide, l'essuyer avec un chiffon sec.
Impossibl e de préparer l'eau pour le thé.	Be mousseur de lait ou le support du mousseur de laidu son support.	Nettoyer le mousseur de lait
Trop peu de mousse de l'ou mousse trop liquide. Le mousseur de lait n'aspire pas l'ait.	bêt mousseur de lait ou le support du mousseur de laidu son support.	Nettoyer le mousseur de lait
	est obturé.
Le mousseur de lait	Lait non adapté. Utiliser	du lait à une teneur en matières grasses de 1,5%.
	pas correctement monté.	Møster correctement le mousseur de lait (12).
Le café s'éçoul e goutte Là mouture est trop fine. Le goutte ou ne s'éçoul e pâfé en poudre est trop fin.	Régler une mouture moi ns fine. Utiliser du café en poudre à mouture moins fine.
	La machine ne est fortément ent artrée.	Détar trer la machine.
Le café ne présente pas Qdalité du café ne conviient pas. Changer de qualité de « crème ».	Utiliser des grains fraîchemer torréfés.
	La mouture n'est pas adapTE Régler une mouture plus fine.
Le café est trop « acide ». La mouture n'est pas fine ou bien le café en poudre n'est pas assez fin.	Régler une mouture plus fine ou utiliser un café en poudre plus fin.
	Qualité de café non adaptée. Utiliser un café torréfie plus fonce.
Le café est trapez ». La mouture est trop fine ou bi en l'ecafé en poudre est tout rapiilier un café en poudre plus fin.	Régler une mouture plus fine et utiliser un café en poudre plus fin.
	Qualité du café ne convient pas. Changer de qualité de

Éliminer soi-même les problèmes simples

Problème Cause Remède
Affichage à l'écranDéfaillance AppelerService Clientèle	Une défai lance s'est prodans la machine.	Appeler la hotline (voir dernières pages de couverture).
Affichage du messageContrôler l'unité de passage	Unité de passage encrassée.	Nettoyer l'unité de passage.
	Trop de café moul u dans l'unité de passage.	Nettoyer l'unité de passage (replir au maximum 2 cuillères-doses de café moul u bi en rases).
Qualité de la mousse de l'attribution	La machine est entartlée.	Détar trer la machine en utilisant deux pastilles de détartrage et en respectant les instructions.
Présence d'eau sur le langin de la machine lorsqu'elles qu'en a retiré collecteur.	Bad collecteur retire trop le bac	tôt. Retirer le bac collecteuattendant quel ques secondes après la dernière boi sson préparée.

S'il n'est pas possible de résoudre les problèmes, n'essayez pas de l'ouvrir vous-même, de démonter la machine ou de la réparer vous-même. Appeler la hotline (dernières pages de couverture).

Avenue du Laerbeek 74

Laarbeeklaan 74

1090 Bruxelles - Brussels

Tél. : [phone]

Fax : [phone]

Service Dépannage à Domicile :

0 825 398 010 (0,15 € TTC/mn)

Service Consommateurs :

0 892 698 010 (0,34 € TTC/mn)

Service Pièces Détachées

et Accessoires :

0 892 698 010 (0,34 € TTC/mn)

www.bosch-electromenager.com

BSH Home Appliances Ltd.

BSH Appliance Care,

Service Division

Grand Union House

Old Wolverton Road

Wolverton

Milton Keynes MK12 5ZR
