Producttype	Automatisch koffiezetapparaat met ingebouwde koffiemolen
Merk	Bosch
Model	TCC78K750B
Afmetingen (B x H x D)	594 x 455 x 380 mm (inbouw)
Gewicht	Ongeveer 15 kg
Elektrische aansluiting	220-240 V, 50-60 Hz, 1450 W
Koffiesoort	Koffiebonen en gemalen koffie
Waterreservoir inhoud	Ongeveer 2,4 L
Bonenreservoir inhoud	Ongeveer 300 g
Pompdruk	15 bar
Hoofdfuncties	Espresso, lungo, cappuccino, latte macchiato, koffie verkeerd, melkschuim, warme melk, heet water voor thee, My Coffee
Instellingen	Maalgraad, koffiehoeveelheid, temperatuur, aroma, uitschakeltijd
Display	LCD-scherm met pictogrammen en tekst
Onderhoudsprogramma's	Ontkalken, reinigen, Calc'n'Clean
Dagelijkse reiniging	Reinigen melkopschuimer, leeggieten opvangbak, reinigen zetgroep
Veiligheid	Automatische uitschakeling in Eco-modus, veiligheidsvergrendeling, oververhittingsbeveiliging
Inbegrepen accessoires	Melkslang, doseerlepel, filterhouder, uitneembare melkopschuimer
Reserveonderdelen en reparatie	Ontkalkingstabletten (TCZ6002), reinigingstabletten (TCZ6001), waterfilter (TCZ7003), zetgroep beschikbaar via klantendienst
Garantie	2 jaar (volgens voorwaarden)

Veelgestelde vragen - TCC78K750B BOSCH

Hoe ontkalk ik het apparaat?

Wanneer het bericht Ontkalken a.u.b. verschijnt, selecteer dan het ontkalkingsprogramma in het menu. Gebruik twee Bosch ontkalkingstabletten (TCZ6002) opgelost in 0,5 L lauw water in het lege waterreservoir. Volg de instructies op het scherm. Gebruik geen azijn of citroenzuur.

Hoe reinig ik de melkopschuimer?

Spoel de melkopschuimer na elk gebruik kort door het programma Melkopschuimer kort spoelen te selecteren. Voor een grondige reiniging, demonteer de melkopschuimer door hem horizontaal weg te trekken, reinig alle onderdelen met de hand of in de vaatwasser, en monteer hem weer door hem tot aan de aanslag te duwen.

Hoe stel ik de maalgraad in?

De maalgraadknop (18) bevindt zich boven op het apparaat. Draai deze alleen wanneer de molen draait, bijvoorbeeld tijdens het zetten van een espresso. Draai naar een fijnere maalgraad voor donkere bonen, naar een grovere maalgraad voor lichte bonen.

Hoe bepaal en stel ik de waterhardheid in?

Gebruik de meegeleverde teststrip om de waterhardheid te meten. Ga vervolgens naar het instellingenmenu (houd de toets i ingedrukt), selecteer Waterhardheid en kies het overeenkomstige niveau (1 tot 4). De fabrieksinstelling is 4.

Hoe gebruik ik de My Coffee-functie?

De functie My Coffee maakt het mogelijk uw dranken te personaliseren. Sluit de melkslang aan, plaats een kopje onder de uitloop, druk op de toets My coffee en pas de verhoudingen van koffie en melk aan met de draaiknop. De instellingen worden automatisch opgeslagen.

Hoe vervang ik het waterfilter?

Wanneer het bericht Filter vervangen verschijnt, plaats dan een nieuw Bosch waterfilter (TCZ7003) in het lege waterreservoir. Vul het reservoir tot de max-markering, ga vervolgens naar het instellingenmenu, selecteer Waterfilter en druk op start/stop om het spoelen te starten.

Hoe reset ik het apparaat naar fabrieksinstellingen?

Schakel het apparaat uit met de O/I-schakelaar. Houd tegelijkertijd de toetsen ≈ en ≈ (de twee navigatietoetsen) ingedrukt en schakel het apparaat weer in. De fabrieksinstellingen worden hersteld.

Wat te doen als het bericht 'Zetgroep controleren' verschijnt?

Dit bericht geeft aan dat de zetgroep vervuild is of dat er te veel gemalen koffie is. Verwijder de zetgroep en reinig deze met helder water zonder schoonmaakmiddel. Zorg ervoor dat u niet meer dan 2 afgestreken schepjes gemalen koffie gebruikt. Plaats de zetgroep terug en sluit het luik.

Hoe bereid ik een cappuccino?

Plaats een kopje onder de uitloop. Sluit de melkslang aan en dompel deze in koude melk (minimaal 1,5% vet). Selecteer Cappuccino met de draaiknop en druk op start/stop. Het apparaat bereidt eerst het melkschuim en daarna de koffie.

Hoe bespaar ik energie met dit apparaat?

Het apparaat schakelt automatisch naar de Eco-modus na een uur inactiviteit (standaardinstelling). U kunt deze tijd verkorten in de instellingen Auto uit na. Schakel het apparaat volledig uit met de O/I-schakelaar als het langere tijd niet wordt gebruikt. Ontkalk regelmatig om overmatig energieverbruik te voorkomen.

GEBRUIKSAANWIJZING TCC78K750B BOSCH

nl Gebruiksaanwijzing

ru PpaBnna nOa3oBaHn

Hartelijk gefeliciteerd...

Hoe u deze gebruiksaanwijzing leest

... met de aankoop van dit product. Met deze

in- en uitschuifbare vol automatische espressomachine beschikt u over een kwalitatief hoogwaardig en modern koffieapparaat; het combineert innovatieve techniek met bedieningsgemak en vele functies. In deze gebruiksaanwijzing treft u afbeeldingen van de machine aan met nummers, waar deze gebruiksaanwijzing naar verwijst.

bedi engemak en vele functies.

U kunt spelenderwijs en snel verschillende goedsmakende warme dranken vers bereiden: een ouderwetse kop koffie, of een gezonde koffie verkeerd of Latte

ter voorbereiding: een ouderwetse kop koffie, of een gezonde koffie verkeerd of latte

Macchiato, een romige cappuccino of een sterke espresso. Het apparaat biedt u voortdurend mogelijkheden om de drank naar uw

Maak u vertrouwd met alle onderdelen, functies, meldingen en bedieningen om de vol automatische espressomachine met al zijn mogelijkheden en functies ook beheerst en veilig te kunnen gebruiken. Deze gebruiksaanwijzing helpt u daarbij.

Maak u vertrouwd met alle onderdelen, functies, meldingen en bedieningen om de volautomatische espressomachine met zijn mogelijkheden en functies ook beter en veilig te kunnen gebruiken. Deze gebruiksaanwijzing helpt u daarbij.

Lees eerst de gebruiksaanwijzing aandachtig door alvorens de machine te

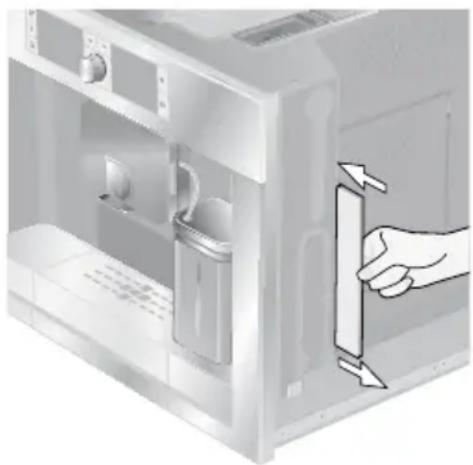

Tip: Als u de omslag uitgeklapt laat, hebt u altijd snel een overzicht bij de hand, ongeacht waar op dat moment in de gebruiksaanwijzing u leest.

Tip: Als u de omslag uitgeklapt laat, hebt u altijd snel een overzicht bij de hand, ongeacht waar op dat moment in de gebruiksaanwijzing leest.

Teksten op het scherm en opschriften van de toetsen worden in deze gebruiksaanwijzing met een ander lettertype weergegeven dan de gewone tekst. U kunt herkennen dat het om tekst gaat die de machine toont of om tekst die erop is gedrukt:

Voorbeeld: Espresso

Bij de machine is een korte handleiding gevoegd, waarin u de belangrijkste functies snel kunt opzoeken. U treft deze korte handleiding aan de rechter buitenzijde van de machine aan.

Inhoud

104 Veiligheidsaanwijzing

105 Samenbouw en onderdelen

105 Bedieningen en meldingen

105 Netspanningschakelaar 0/1 106 Menu en scherm 106 Meldingen op het scherm 108 Uittreksystemen 108 Accessoires

108 In gebruik nemen

108 Algemeen 109 Apparaat in gebruik nemen

110 Toebereiden van dranken

110 Drankkeuze 110 Een voorbeeld 111 Bereiden met poederkoffie 112 Bereiden met melk 113 My coffee 114 Melkschuim en warme melk bereiden 114 Theewater nemen

115 Informatie en instellingen

115 Informatie op het scherm 115 Instellingen via het scherm 117 Instellen van de maalfijnheid 117 Waterhardheid bepalen 117 Tips voor energiebesparing

118 Dagelijks onderhoud en schoonmaken

118 Dagelijks onderhoud 118 Melksysteem schoonmaken 119 Zetgroep schoonmaken

120 Onderhoudsprogramma's

121 Ontkalken 122 Reinigen 122 Cal c'n'Clean

124 Accessoires, opslag, verwijdering, garantie

124 Accessoires 124 Opslag 124 Afval 124 Garantie

125 Zelf eenvoudige problemen verhelpen

Lees de gebruiksaanwijzing van de machine zorgvuldig door, handel ernaar en bewaar de gebruiksaanwijzing. Let ook op de bijgevoegde korte handleiding, die u aantreft in het speciale opbergvak aan de rechter buitenzijde van het apparaat (23).

Deze volautomatische espressomachine is bedoeld voor huishoudelijk gebruik en voor het verwerken van hoeveelheden die in een huishouden gebruikelijk zijn en niet voor bedrijfsmatig gebruik. Vul de machine alleen met vers water en met de in deze gebruiksaanwijzing beschreven middelen (koffie, melk, schoonmaak- en ontkalkmiddel).

Veiligheidsaanwijzing

Gebruik de machine alleen in ruimten binnenshuis en bij kamertemperatuur. Laat het apparaat niet bedienen door personen (waaronder kinderen) met een verminderde

zintuiglijke waarneming of geestelijk vermogen, of met ontbrekende ervaring of kennis. Laat het apparaat niet zonder uw toezicht

geef instructie voor het gebruik van het apparaat aan degene, die verantwoordelijk is voor hun veiligheid. Laat geen kinderen bij

het apparaat. Let er op dat kinderen niet met het apparaat spelen.

Gevaar voor elektrische schokken!

Sluit het apparaat aan en gebruik de informatie op het type

eplaatje. Gebruik het apparaat niet als het apparaat of het aansluitsnoer is beschadigd. Scheid - in het geval van storingen - het apparaat direct met behulp van de netspanningsschakelaar van het elektriciteitsnet. Trek daarna de stekker UIT het stopcontact. Open of demonteer het apparaat niet. Dompel het aansluitsnoer

nooit in water onder. Om gevaarlijke situaties te vermijden mogen reparaties aan het apparaat, bijv. een beschadigd aansluitsnoer, alleen door onze servicedienst worden uitgevoerd.

Gevaar voor verwondingen! Grijp niet in de maler.

Verbrandingsgevaar! De melkschuimer voor melk/theewater wordt zeer heet.

Laat de melkschuimer afkoelen alvorens hem aan te raken.

Gevaar voor verwondingen!

Trek het apparaat voorzichtig uit het inbouwmeubel en duw het voorzichtig erin terug om afklemmen te voorkomen.

Samenbouwen onderdelen

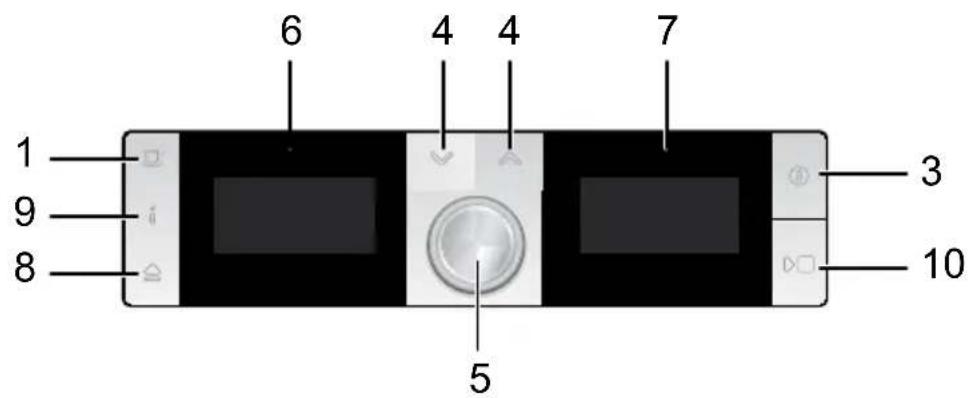

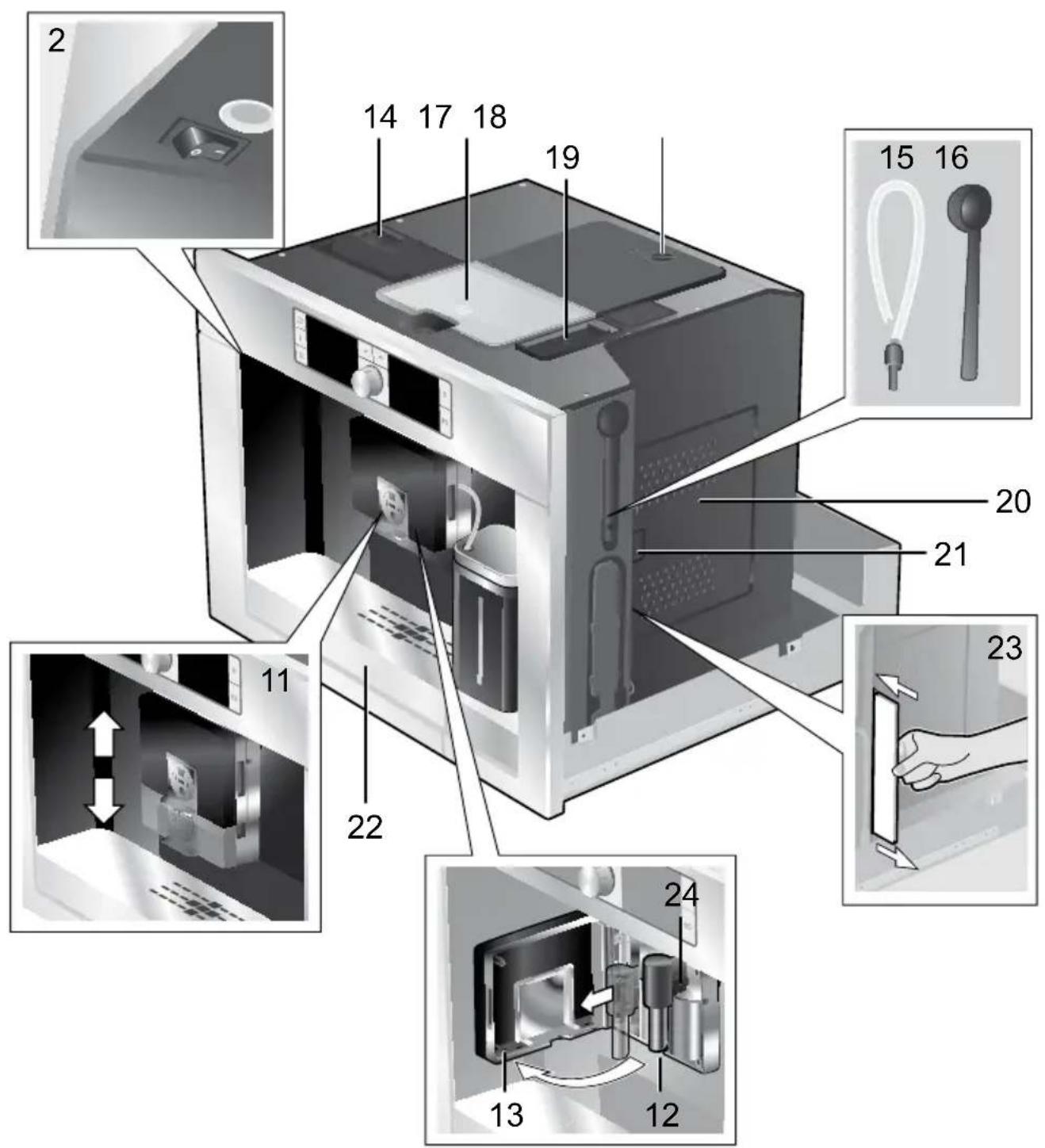

Bedieningen en meldingen

(Zie de illustratie op de uitklapbare eerste

binnenpagina van deze gebruiksaanwijzing)

1 Toets My coffee

2 Netspanningsschakelaar O/I

3 Toets (aan/ spaar modus)

4 Keuzetoetsen

5 Draaiknop voor instellingen via het symbool op het display.

6 Scherm

7 Symbool display

8 Ontgrendeltoets voor het uittnemen

9 Toets (informatie/instellingen)

10 Toets ▶ start/stop

11 Koffiezetapparaat (in hoogte verstelbaar)

12 Uitneembare melkschuimer (melk-/ heetwatertap)

13 Afdekklep van de koffiezetapparaat/melkschuimer

14 Uitneembare watertank

15 Melkslangetje

16 Poederlepel

17 Bonenreservoir met aromadeksel

18 Draaikiezer voor maalfijnheid

19 Poederlade (koffiepoeder/schoonmaaktablet)

20 Lui voor toegang tot de (koffie)zetmodule

21 Lui kopener

22 Lekschaal modulo

23 Korte handi ding

24 Opvang van de mel kschui mer

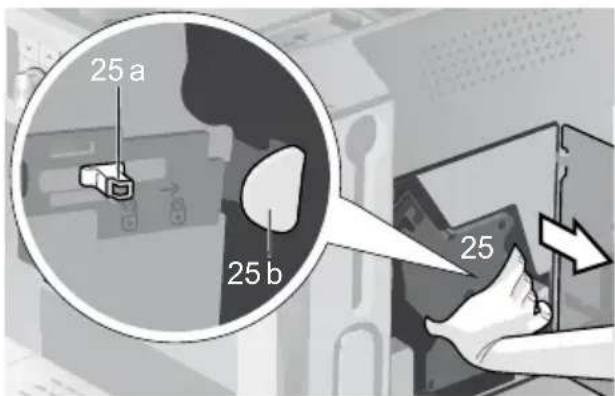

a) Grendel van de zetmodule b) Druktoets van de zetmodule

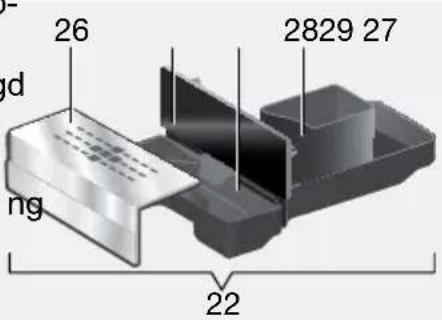

26 Lekrooster 27 Lekschaal 28 Koffiedikhouser 29 Scherm van de lekschaal 30 Melkreservoir (geïsoleerd)

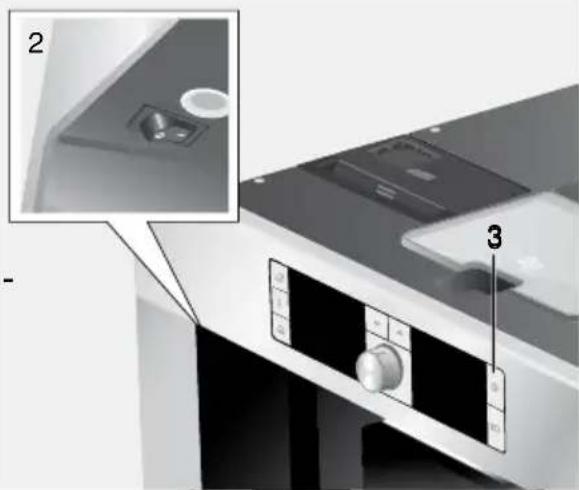

U schakelt met behulp van de netspanningsschakelaar O/I (2) het apparaat in de "waakstand" of volledig uit (de spanning wordt afgeschakeld). In de "spaarstand" brandt

Belangrijk:

Bedien de netspanningsschakelaar niet tijdens in bedrijf zijn. Schakel het apparaat enkel uit vanuit de "waakstand", zodat het automatisch wordt gespoeld.

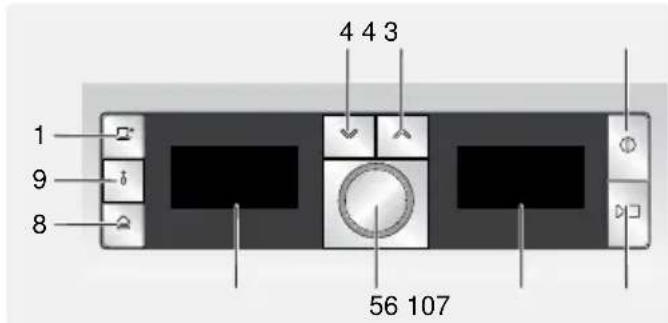

Menu en scherm

Het apparaat is voorzien van een eenvoudig te begrijpen menu om de bediening van het apparaat zo eenvoudig mogelijk te maken en om u vele functies te bieden. Als u zich er even mee vertrouwd maakt, biedt het menu u in enkele stappen de keuze uit een reeks mogelijkheden. Het scherm laat steeds het door u gekozen programma zien en informeert u, bijvoorbeeld als u water of koffie moet bijvullen of een serviceprogramma moet draaien. Hierna volgt een beschrijving van de bediening. Met behulp van de toets (8) trekt het apparaat automatisch uit het inbouwmeubel (zie "Uittreksysteem"). Als u de toets 9 indrukt, verschijnt informatie (zie "Informatie op het scherm"). Als u de toets langer dan 3 seconden indrukt, gaat u naar het menu "Instellingen" (zie "Instellingen via het scherm"). Door de toets start/stop (10) in te drukken start het toebereiden van een drank of een onderhoudsprogramma.

Door de toets start/stop (10) tijdens het toebereiden van een drank in te drukken kunt u het proces stoppen.

Wanneer een toets wordt ingedrukt, weerklinkt tegelijkertijd een akoestisch signaal. Dit kan UIT en IN worden geschakeld (zie "Instellingen via het scherm").

1 (3): Hiermee schakelt u het apparaat

aan of in de "waakstand". Daarna spoelt het apparaat, behalve als

het bij inschakelen nog warm is. Op de schermen verschijnen, behalve de ▶ voor het overschakelen naar de actuele bedrijfstoestand, verschillende meldingen die u informatie geven over de toestand van het apparaat. Als in de "waakstand" geen koffie werd gezet, is het apparaat gereed voor gebruik. Zodra u de vereiste handeling hebt uitgevoerd, toont het scherm het drankkeuzemenu.

2 (4): Hiermee kan in het display omhoog en omlaag worden genavigeerd. Zodra de melding verdwijnt, verschijnt het drankkeuzemenu weer. 3 Draaiknop (5): Door de knop te

draaien kunt u in het scherm (6) instellingen maken of wijzigen (zoals de sterkte van de koffie of de hoeveelheid koffie).

4 Scherm (6): Het scherm toont met

behulp van symbolen en tekst de instellingen, lopende processen en meldingen.

Informatie:

Schermmelding Symbool Betekenis
Waterreserv. bijna leeg		Vul de wat er t ank bi nnenkor t
Bonenreserv. bijna leeg		Vul het bonenr eser voi r bi nnenkor t
Even geduld ...		Apparaat in wer ki ng; nog een moment gedul da. u. b.

Verzoek om in te grijpen:

Schermmelding Symbool Wat u moet去做
Waterreservoir vullen		Vul de wat er tank
Waterreserv. plaatsen		Pl aats de wat er tank
Waterreserv. checken		Neem de wat er tank ui t en pl aats hem correct
Lekschaal plaatsen		Pl aats de I ekschaal
Lekschaal legen		Leeg de I ekschaal en maak hem schoon
Bonenreservoir vullen		Vul het bonenreserv voir
Melkschuimer plaatsen		Pl aats de mel kschui mer
Zetgroep plaatsen Deur sluiten		Pl aats de zet modul e en sl ui t het I ui k
Zetgroep controeren		Neem de zet modul e ui t en pl aats hem correct
Filter verrangen

Uittreksysteem

Het apparaat kan automatisch uit een inbouwmeubel worden geschoven. Daarvoor

Tijdens het zetproces is het automatisch uittrekken geblokkeerd.

drukt u op toets ≡ (8) (het apparaat moet ingeschakeld zijn) of

Neem het afzetvlak weg en trek aan de nu bereikbare handgreep:

Deze volautomatische espressomachine heeft speciale vakken om de accessoires en de korte handleiding (23) bij het apparaat te bergen. Deze bevinden zich aan de rechterkant (15, 16) en zijn te bereiken wanneer het apparaat is uitgetrokken tot stand 1.

Het apparaat schuift zelfstandig maar de

Uitgetrokken stand 1. In deze stand kunt u water, bonen, poederkoffie en schoonmaak-/

ontkalktabletten navullen, alsmede accessoires pakken van de rechterzijde van het apparaat.

Om het apparaat volledig uit te schuiven, houdt u het apparaat met de hand vast en trekt u het naar voren.

Drukt u nogmaals op toets §8 en trekt u het apparaat met de hand naar positie 2 of 3. Gebruik geen geglaceerde, gecarameliseerde of met andere suikerhoudende toevoegstoffen behandelde koffiebonen.

In de uitgetrokken stand 2 kunt u de dule uitnemen en de fijnheid van het malen instellen.

Uitgetrokken stand 1

Uitgetrokken stand 2

Duw daarna het apparaat weer tot aan de aanslag terug in het inbouwmeubel.

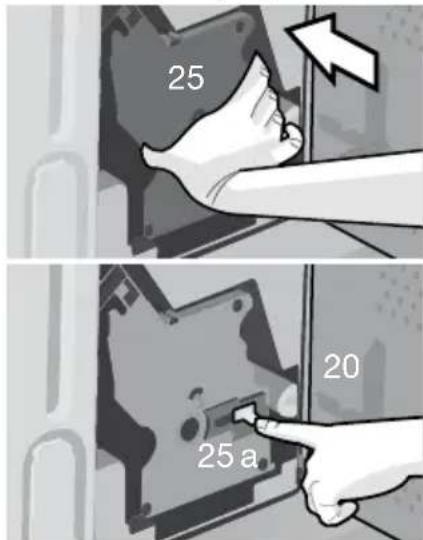

Zo kunt u de zetmodules verstoppen.

Bij eerste gebruik of als het apparaat een tijd niet is gebruikt, heeft de eerste koffie nog niet de volle aroma. Als u de espressomachine voor het eerst gebruikt, krijgt u een voldoend dikke en stabiele laag 'crema' nadat u de eerste paar kopjes hebt getapt. De volautomatische espressomachine is af fabriek voor een optimale werking met standaardinstellingen geprogrammeerd. Het apparaat schakelt na een uur automatisch over naar de 'waakstand'. Deze instelling is, zoals vele andere instellingen, te wijzigen via 'Auto off na' in het hoofdstuk 'Instellingen via het scherm'.

Bedien de netschakelaar niet tijdens bedrijf. Schakel het apparaat enkel vanuit de 'waakstand', zodat het automatisch wordt gespoeld.

Apparaat in gebruik nemen

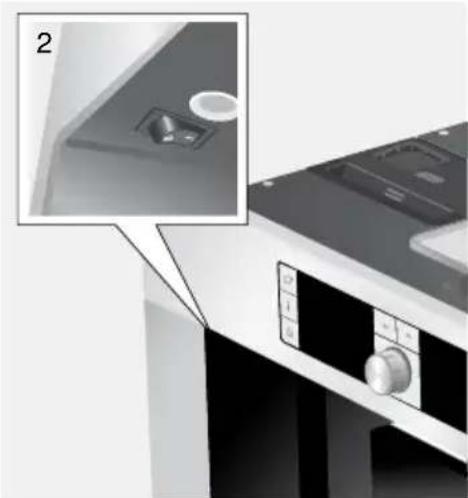

Druk de netschakelaar (2) in.

Op het scherm verschijnt de taal keuze:

Toebereiden van dranken

Drankkeuze

In het drankkeuzemenu dat op het scherm verschijnt na het in gebruik nemen respectievelijk na het inschakelen en het indrukken van de toets ① aan/spaarmodus (3), kunt u met behulp van de draaiknop (5) een keuze maken uit dat wat op de witte achtergrond van het scherm verschijnt:

Nu worden de koffie gezet en aansluitend worden het kopje of de kopjes gevuld. Als u nog een kopje koffie wilt, vult u de lade opnieuw met poederkoffie, en herhaalt u het proces. Als u binnen 90 seconden geen koffie meer tapt, leegt de koffiezetkamer automatisch om te voorkomen dat deze overloopt. Het apparaat spoelt.

Bereiden met melk

Voor optimaal melkschuim gebruikt u bij voorkeur koude melk met een vetgehalte van ten minste 1,5%.

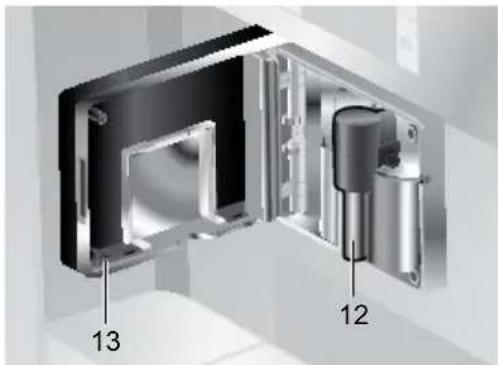

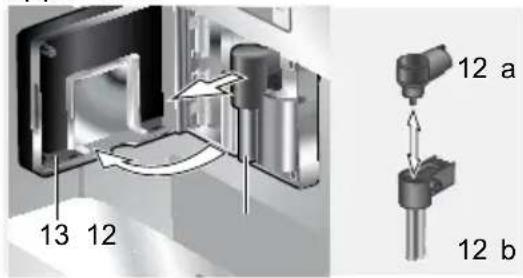

1. Klap de afdekklap van de melkschuimer (13) aan links. De melkschuimer (12) is nu toegankelijk.

1. Trek het apparaat naar voren (zie "Uittreksysteem").
2. Neem het meegeleverde melkslangetje (bij aflevering aan de rechter buitenzijde van het apparaat [15] aangebracht) en sluit hem met het aansluit-uiteinde aan op de melkschuimer (12); sluit de afdekklap weer.

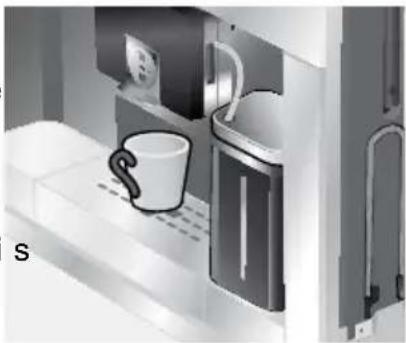

Plaats het kannetje met melk naast de melkschuimer. Steek het melkslangetje in het kannetje. Dompel het ingekerfde uiteinde van het melkslangetje in de melk.

Plaats een kopje of glas onder de koffietap. Selecteer met behulp van de draaiknop Latte Macchiato, Cappuccino of Koffie + melk. Op het scherm verschijnt de gekozen drank en de instellingen van sterkte van de koffie en de hoeveelheid koffie voor deze bereiding:

Opgedroogde resten melk zijn lastig te verwijderen. Maak daarom het melksysteem telkens na gebruik schoon (zie "Melksysteem schoonmaken").

My coffee

In de instelling My coffee kunt u individueel opslaan, wat de mengverhouding van koffie en opgeschuimde melk moet zijn.

Sluit het melkslangetje aan op de melkschuimer (zie "Bereiden met melk"). Plaats het kannetje met melk op het afzetvlak. Steek het melkslangetje in het kannetje. Dompel het ingekerfde uiteinde van het melkslangetje in de melk:

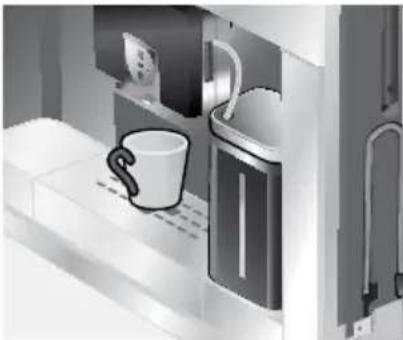

Zet een kopje onder de koffietap (9). Druk op de toets My coffee.

De gemaakte wijzigingen worden automatisch opgeslagen. Een extra bevestiging is niet nodig. Om het menu vroegtijdig te verlaten zonder bereiding, drukt u nogmaals op de toets My coffee.

Melkschuim en warme melk bereiden

Gevaar voor verbranding! De melkschuimer (12) wordt heet. Laat – na gebruik – de

melkschuimer eerst afkoelen alvorens hem aan te raken.

Voor een optimale melkschuim-kwaliteit gebruikt u bij voorkeur koude melk met een vetgehalte van ten minste 1,5%.

Sluit het melkslangetje aan op de melkschuimer (zie "Bereiden met melk").

Zet een kopje of glas onder de tap van de melkschuimer (12).

Draai aan de draaiknop5) en kies zo de gewenste instelling Melkschuim of Warme melk.

1. Druk op de toets start/stop (10):

stroom ongeveer 40 seconden lang

heet water uit de tap van de melkschuimer. Houd de toets (9) minstens 3 seconden ingedrukt. Er verschijnen dan verschillende instel

Door opnieuw op de toets start/stop (10)

te drukken kan het proces voortijdig beëindigd worden.

Tip: Verwarm uw kopjes, vooral kleine espressokopjes met een dikke wand, voor het gebruik op met warm water.

Informatie-instellingen

Met de toets (9) kunt u door aanraken informatie oproepen en instellingen maken (minstens drie seconden lang indrukken).

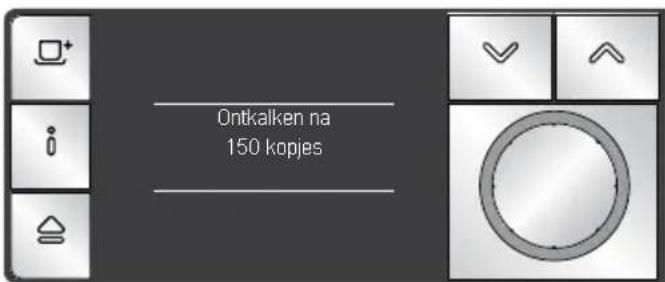

Informatie op het scherm

In het informatiemenu (druk op toets 9) kan de volgende informatie worden opgevraagd:

wanneer een ontkalking nodig is, wanneer een reiniging nodig is, wanneer een filterwissel nodig is, ▶ hoeveel koffie sinds de ingebruikname van het apparaat werd bereid, ▶ hoeveel melkdranken er werden bereid, ▶ de hoeveelheid bereid theewater.

Calc'nClean: Als u het apparaat gelijktijdig wilt ontkalken en schoonmaken, druk dan op de toets start/stop (10), en start het programma Calc'n'Clean (zie "Calc'n'Clean").

Waterhardheid: Druk op de pijltjestoets. Door de knop te draaien, kunt u de gewenste hardheid van het water (1, 2, 3 en 4) selecteren (zie ook "Waterhardheid bepalen en instellen").

Koffietemperatuur: Druk op de pijltjestoets. Door de knop te draaien kiest u de temperatuur van de koffie.

Auto off na: Druk op de pijltjestoets.

Door de knop te draaien, kunt u de tijdsduur (na de laatste bereiding van een drank) instellen, waarna het apparaat automatisch overschakelt op de "waakstand". De mogelijke instelling loopt van 5 minuten tot 8 uur. De vooraf ingestelde tijdsduur is een uur; u kunt deze verkorten om energie te besparen.

Verlichting: Druk op de pijltjestoets. De belichting is in te stellen op Uit, Aan of Uit na 5 minuten (standaard instelling).

Toon: Druk op de pijltjestoets. Het akoestische signaal dat bij het indrukken van een toets klinkt, kan met behulp van de draaiknop UIT of AAN worden geschakeld.

Contrast: Druk op de pijltjestoets. Het contrast van het scherm is met behulp van de draaiknop (4) in te stellen van -20 tot +20; de vooraf ingestelde waarde is 0.

Waterfilter: Telkens na het plaatsen van een nieuw waterfilter in de watertank (14),

moet er worden gespoeld: Plaats het waterfilter in de

(14) en vul de tank met water tot aan het merkteken "max".

Druk op de pijltjestoets [Starten met]

Het apparaat is ook op de volgende manier terug te zetten op de fabrieksinstelling: Tip: Stel bij donker gebrande bonen een fijnere, en bij lichtere bonen een grovere maling in.

1. Schakel het apparaat volledig uit met behulp van de netspanningsschakelaar O/I (2).
2. Druk de toetsen ≈ (4) tegelijkertijd

in, houd ze ingedrukt en schakel het apparaat met behulp van de netspanningsschakelaar O/I (2) weer in. De fabrieksinstellingen zijn nu weer hersteld.

Instellen van de maalfijnheid

Met de draaischakelaar voor de maalfijnheid (18) bovenop het apparaat kunt u de gewenste korrelgrootte van de gemalen koffiebonen instellen:

Opgelet:

Verstel de maalfijnheid enkel als het maalwerk draait. Het apparaat kan anders beschadigd raken.

Waterhardheid bepalen

Bij dit apparaat is de hardheid van het water instelbaar. De juiste instelling van de waterhardheid is van belang, opdat het apparaat tijdig meldt dat het moet worden ontkalkt. Af fabriek is als waterhardheid vooraf ingesteld.

De hardheid van het water kunt u vaststellen met het meegeleverde teststrookje of opvragen bij het plaatselijke drinkwaterbedrijf. Dompel het teststrookje kort in water, schud het voorzichtig af en na een minuut kunt u het resultaat aflezen.

Waterhardheidsgraden en insteltrappen:

Trap Waterhardheidsgraad

	Dui ts (°dH)	Frans (°f H)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

1. Trek het apparaat volledig maar voren uit (zie "Uittreksysteem").
2. Kies espresso uit het drankkeuzemenu.
3. Druk op de toets start/stop (10).
4. Stel - bij het eerste gebruik - de draaischakelaar (18) in van fijne korrel naar grove korrel of andersom.

De nieuwe instelling is pas van kracht vanaf de tweede kop koffie.

Tips voor energiebesparing

De volautomatische espressomachine schakelt automatisch na een uur (fabrieksinstelling) over naar de "waakstand". In de "waakstand" gebruikt het apparaat weinig energie. De vooraf ingestelde tijdsduur van een uur is te verkorten (zie "Auto off na" in het hoofdstuk "Instellingen via het scherm"). Het apparaat verbruikt dan nog minder energie. Als u het apparaat niet gebruikt: schakel het dan met de netspanningsschakelaar uit.

Onderbreek, indien mogelijk, niet het tappen van koffie of melkschuim. Het voortijdig onderbreken leidt tot een verhoogd energieverbruik en tot sneller vollopen van de lekschaal. Ontkalk het apparaat altijd als de melding Ontkalken verschijnt (zie "Onderhoud - ontkalken"), om kalkafzettingen te voorkomen. Kalkresten leiden tot een hoger energieverbruik.

Dagelijks onderhoud en schoonmaken

Gevaar voor elektrische schokken!

Schakel het apparaat met behulp van de netspanningsschakelaar uit alvorens het apparaat schoon te maken. Gebruik geen stoomreiniger.

Dagelijks onderhoud

1. Veeg de buitenzijde met een zachte, vochtige doek af. Gebruik geen schurende doeken of reinigingsmiddelen.
2. Gebruik geen alcohol- of spiritushoudend schoonmaakmiddel op glanzende oppervlakken.
3. Spoel de watertank (14) uitsluitend om met water.
4. Neem het lekrooster (26) af. Neem de lekschaal (27) uit. Neem de blinde v

de lekschaal (29) af. Verwijder wat en koffiedrab (28). Maak de lekschaal

schoon of doe hem in de vaatwasser. Doe het lekrooster (26) en de blinde lekbak (29) niet in de vaatwasser.

1. Het deksel en de isolatiehuls van het melkreservoir mogen slechts voorzichtig worden schoongeveegd met een vochtige doek. Niet in de vaatwasser plaatsen.
2. Veeg de binnenzijde van het apparaat (waar de lekschaal wordt geplaatst) I
3. Maak de melkschuimer schoon (zie beschrijving hierna).
4. Plaats alle onderdelen weer.

Belangrijk: De lekschaal (27) dient dagelijks te worden leeggegoten en gereinigd, om schimmelvorming te voorkomen.

Als het apparaat met behulp van de toets (3) vanuit koude toestand wordt ingeschakeld of na het tappen van koffie in de "waakstand" wordt gebracht, spoelt het apparaat automatisch. Het leidingsysteem in het inwendige van het apparaat maakt zich daarmee zelf schoon.

Melksysteem schoonmaken

Gevaar voor verbranding! De melkschuimer (12) wordt heet. Laat – na gebruik – de melkschui-

mer eerst afkoelen alvorens hem aan te raken.

Maak het melksysteem telkens na gebruik schoon.

Alle onderdelen kunnen in de vaatwasser.

Melksysteem moet doorspoelen:

Zetgroep schoonmaken

Aanvullend bij het automatische reinigingsprogramma dient de zetgroep regelmatig te

1. Kies uit het drankkeuzemenu de functie en verwijder en reinig de onderdelen.

Spoelen melksysteem en druk op de toets start/stop (10).

1. Zet een kopje onder de melkschuimer (12) en steek het uiteinde van het slangetje in het kopje.
2. Druk op de toets start/stop (10). Het apparaat laat nu automatisch water in het kopje lopen en zuigt het - om te spoelen - weer aan via het melkslangetje. Na ongeveer 1 minuut is het spoelproces voltooid.
3. Leeg het kopje en maak het melkslangetje schoon.

Opgelet: Maak de zetmodule zonder spoelmiddel schoon en doe hem niet in de vaatwasser.

1. Trek het apparaat volledig naar voren (zie "Uittreksysteem"). Schakel het apparaat met behulp van de toets (3) in de "waakstand". Schakel het apparaat volledig uit met de netschakelaar (2). Er mag geen enkel symbool branden.
2. Neem de melkopschuimer (21) en klap het melksysteem (20) voor de zetmodule (25) naar achter en open.

Melksysteem schoonmaken:

1. Demonteer de melkschuimer voor de reiniging. Klap de afdeklep (13) open, neem de melkschuimer (12) horizontaal vast en trek hem recht naar voren uit het apparaat.

1. Maak de opvang van de melkschuimer (24) schoon met een zachte doek.
2. Demonteer de melkschuimer (12a en 12b).
3. Maak de onderdelen met de hand schoon of doe ze in de bestekkorf van de vaatwasser.
4. Monteer de afzonderlijke onderdelen en plaats ze in het apparaat. Druk ze tot aan de aanslag maar zorg ervoor dat ze goed vastzitten.

1. Schuif de rode grendel (25 a) van de zetmodule helemaal naar voren:

1. Druk op de rode toets (25 b), pak de zetmodule (25) bij de grepen vast en neem hem voorzichtig UIT:

Onderhoudsprogramma's

Periodiek verschijnt - afhankelijk van de gebruiksfrequentie van het apparaat - één van de volgende meldingen op het scherm in plaats van de koffiekeuze:

Filter verrangen

1. Maak de zetmodule (25) onder stromend water schoon.
2. Veeg het inwendige van het apparaat uit met een vochtige doek.
3. Laat de zetmodule en het inwendige van het apparaat drogen.
4. Plaats de zetmodule (25) tot aan de aanslag terug. Schuif de rode grendel (25 a) helemaal naar achteren en sluit het luikje (20).

De onderhoudsprogramma's kun-

nen vanuit het instellingenmenu

ook handmatig worden gestart. Druk als de melding Ontkalken verschijnt of (zie "Instellingen op het schema" de keuze van Ontkalkingsprogramma uit

Ontkalken

het instellingenmenu (9) minstens gedure

Drink geen vloeistoffen. Gebruik voor hou drie seconden in. Nu verschijnt de mel ont kal ken nooit azijn, middel en op basitalkingsprogramma

azijn, citroenzuur of middelen op basis van

citroenzuur. Gebruik voor het ontkalken en

schoonmaken uitsluitend de bijgesloten ta-

bletten. Deze werden speciaal voor deze vol-

vice worden bij gekocht (zie “Accessoires”).

Doe in geen geval ontkalktabletten of andere

ontkalkmiddelen in de lade voor poederkoffie

of in de lade voor de schoonmaaktabletten.

Belangrijk: Als er een filter in de watertank

(14) is geplaatst moet u deze eerst uitne-

men, alvorens het onderhoudsprogramma te

starten.

Onderbreek in geen enkel geval het onder-

houdsprogramma. Zou het onderhouds

gramma worden onder破损, bij voorbeel d

door spanningui t val , ga dan als volgt te

werk:

1. Spoel de watertank (14) en vul hem met vers water tot aan het merkteken "max"
2. Druk op□ start/stop (10). Het reini -

gi ngsprogamma Ioopt nu gedurende ca.

3 minut en.

Ontkalkingsproglopt

Reinigingsprog. loopt

Lekschaal legen

Leeg de Iekschaal (22).

Lekschaalplaatsen

Lekschaal weert erugplaat sen.

Het apparaat is weer klaar voor gebruik.

Als er te weinig ontkalkoplossing in het water zit, dan verschijnt de melding:

Te weinig ontkalker

Ontkalker bijvullen

Vul de lege watertank (14) met lauwarm water tot aan het calc (0,5 liter) merkteken bij en los daarin twee ontkalktabletten op. Druk op de toets start/stop (10). Het ontkalkprogramma draait door.

Waterreservoir spoelen en vullen.

Is de melkschuimer niet geplaatst, dan verschijnt de melding:

Melkschuimer plaatsen

Breng de melkschuimer (12) aan.

Reservoir onder melkschuimer plaatsen.

Accessoires, opslag, verwijdering, garantie

Accessoires

Onderstaande accessoires zijn in de handel en via de klantenservice verkrijgbaar:

Accessoires	Bestelnummer
	Handel	KI ant en service
Schoonmaak - t abl et t en	TCZ6001	310575
Ont kal k- t abl et t en	TCZ6002	310967
Waterfilter TCZ7003 467873

Opslag

Om vorstschade bij transport en opslag te voorkomen, moet het apparaat vooraf volledig worden geleegd.

Het apparaat moet daartoe gereed zijn voor gebruik en de watertank (14) gevuld.

1. Plaats een grote, smalle kan onder de melkschuimer (12).
2. Kies op het scherm de instelling Melkschuim, druk op de toets start/stop (10) en laat het apparaat ongeveer 15 seconden stomen.

Zelf eenvoudige problemen verhelpen

Probleem Oorzaak Remedie
Scher mmel di ng Bonenreservoir vullen. Ondanks gevul d bonenr eservir r maal t het apparaat geen koffiebonen.	De bonen vallen ni et in helle sssel zo nodig van koffiesoort. Veeg het lege bonenreservoir met een droge doek schoon.
Er kan geen teewat er worden genomen.	De mel kschui mer of de opvang van het mel kschui mver st opt.	Mel kschui mer of opvang schoonmaken.
Te wei ni g mel kschui m of mel kschui m te vl oei maar De mel kschui mer zui gt geen mel k aan.	De mel kschui mer of de opvang van het mel kschui mver st opt.	Mel kschui mer of opvang schoonmaken.
	Ongeschi kte mel k. Gebr ui k	mel k met een vet gehal te van 1,5 %.
	De mel kschui mer (12)s ni et correct gemont eer d.	Monteer de mel kschui mer (12) correct.
De koffie loopt slechts dr uppel sgewijs of er I oppederkoffie is te fijn. De helemaal geen koffiemeer.	De maalfijnheid is te fijn. De oppederkoffie is te fijn.	Stel de maalfijnheid grover in. Gebruik een poederkoffie met grovere kor rel.
	Het apparaat is sterk ver kal kt. Apparaat ont kal ken.
Koffie heeft geen schui ml aag.	Ongeschikte soort koffie. Wissel van soort koffie.
	De bonen zi j n ni et meer br andvers.	Gebr ui k vers gebrande bonen.
	De maalfijnheid is Niet afgestemd op de koffiebonen.	Stel de maalfijnheid op fijn in.
De koffie is te "zuur". De maal graad i s te gr of ingesteld of de gemalen koffie i s te grof.	Stel de maalgraad fijner in of gebruik fijner gemalen koffie.
	Ongeschki kte kof fi esoor t.	Gebr ui k een donker der gebrande soort t.
De koffie is te "bitter". De maalfijnheid is te fijn ingesteld of de poederkoffie is te fijnkorrelig.	Stel de maalfijnheid grover in of gebrui k grover kor rel i g poederkoffie.
	Ongeschikte soort koffie. Wissel van soort koffie.
Scher mmel di ngStoring Bel. de hotline a.u.b	Er treedt een fouit in het apparaat op.	Bel met de Hot line (zi e de ), akt er ste omsl agbl adzi j de).

Zelf eenvoudige problemen verhelpen

Probleem Oorzaak Remedie
Op het di spl ay vers schij Zetgroep controleren a. u.b.	Wer ont rei ni gde zet groep.	Zet groep rei ni gen.
	Te veel gemal en koffie in zet groep.	Zet groep rei ni gen. (Gebrui k maxi maal 2 af gest reken maat I epel s gemal en koffie).
Sterk wisselende koffie mel kschui mkwal it eit.	Hebf apparaat is ver kal kt.	Het apparaat volgens de handl ei di ng met twee ont kal - ki ngst abl et ten ont kal ken.
Lekwater op bi nnenzi j deLekschaal te vroeg verwij apparaat bodem bij verwij derde I lekschaal .		derd. Lekschaal pas enkel e seconden na de Iaat ste drankberei di ng wegemen.

Als storingen niet kunnen worden verholpen, probeer dan niet zelf het apparaat te demonteren of te repareren. Bel met de Hotline (zie de achterbladzijde).

1101 GG Amsterdam Zuidoost

Storingsmelding:

Tel.: [phone]

Fax: [phone]

Onderdelenverkoop:

Tel.: [phone]

Fax: [phone]
