Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions	Largeur 90 cm
Débit d'air maximum	800 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle
Éclairage	Éclairage LED intégré
Installation	Installation murale
Consommation énergétique	Classe énergétique A
Niveau sonore	55 dB(A) en mode normal
Maintenance	Filtres à nettoyer régulièrement, entretien de l'éclairage
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - LI48631 SIEMENS

Comment nettoyer le filtre à graisse de la hotte SIEMENS LI48631 ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez-le doucement avec une éponge et rincez-le à l'eau claire. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Pourquoi ma hotte SIEMENS LI48631 ne fonctionne-t-elle pas ?

Vérifiez d'abord si la hotte est correctement branchée. Assurez-vous que le disjoncteur n'a pas sauté. Si la lumière s'allume mais que le moteur ne fonctionne pas, il se peut que le moteur soit défectueux et nécessite une réparation.

Comment régler la puissance d'aspiration de ma hotte ?

Vous pouvez régler la puissance d'aspiration en utilisant le panneau de contrôle situé sur le devant de la hotte. Appuyez sur le bouton de puissance pour choisir entre les différents niveaux d'aspiration.

Quel type d'ampoule dois-je utiliser pour remplacer l'ampoule de la hotte SIEMENS LI48631 ?

La hotte SIEMENS LI48631 utilise des ampoules de type LED de 2,5 W. Assurez-vous d'éteindre la hotte avant de procéder au remplacement de l'ampoule.

Comment puis-je réduire le bruit de ma hotte SIEMENS LI48631 ?

Assurez-vous que la hotte est bien fixée et que tous les vis sont serrées. Un bruit excessif peut également provenir d'un filtre à graisse encrassé. Nettoyez le filtre et vérifiez si le bruit persiste.

À quelle fréquence dois-je remplacer le filtre à charbon de ma hotte ?

Il est recommandé de remplacer le filtre à charbon tous les 6 mois, en fonction de votre utilisation. Si vous cuisinez fréquemment, vous pourriez avoir besoin de le remplacer plus souvent.

Y a-t-il une fonction d'éclairage sur ma hotte SIEMENS LI48631 ?

Oui, la hotte SIEMENS LI48631 est équipée d'un éclairage LED qui vous permet d'éclairer votre zone de cuisson. Vous pouvez l'allumer et l'éteindre via le panneau de contrôle.

Comment installer ma hotte SIEMENS LI48631 ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de la fixer solidement au mur et de la raccorder correctement à l'alimentation électrique.

Que faire si ma hotte émet une odeur désagréable ?

Une odeur désagréable peut provenir d'un filtre à graisse ou à charbon encrassé. Nettoyez ou remplacez ces filtres. Si l'odeur persiste, vérifiez également les conduits d'évacuation.

MODE D'EMPLOI LI48631 SIEMENS

Mode d'emploi et notice de montage

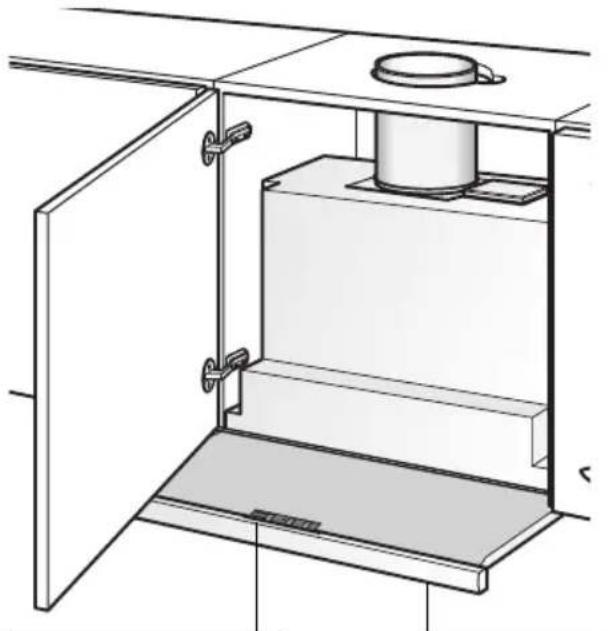

Description de l'appareil

Commutateur Lumière/Ventilateur

Tiroir-filtre

Modes de fonctionnement

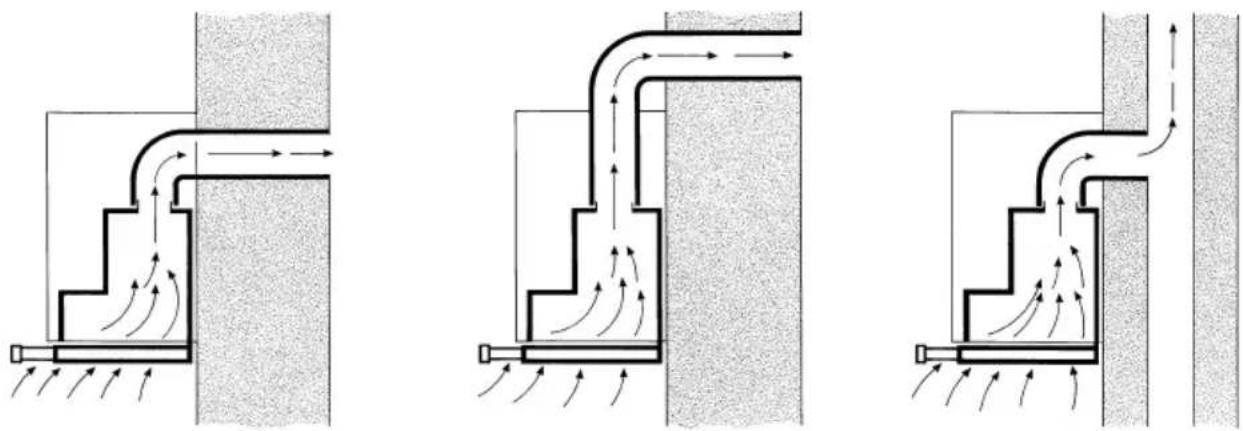

Air évacué à l'extérieur:

☐ Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure.

□ Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson.

□ Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veillez impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

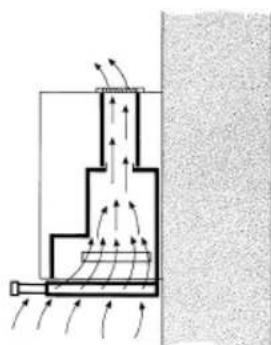

Air recyclé:

□ La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien).

⚠️ Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

☐ Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine.

☐ Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson.

☐ Le filtre à charbon actif retient les substances odoriférantes.

⚠ Si vous n'incorporez aucun filtre au charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

Avant la première utilisation

Remarques importantes:

□ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

□ Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

☐ Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.

☐ Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

⚠ Si l'appareil est endommagé, sa mise en service est proscrite.

⚠️ Le branchement et la mise en service ne doivent être effectués que par un spécialiste.

⚠ Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

⚠️ Eliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage).

⚠️ Cette hotte aspirante n'est destinée à servir que pour couvrir les besoins d'un ménage.

⚠️ Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.

⚠ Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

⚠️ N'utilisez jamais la hotte aspirante sans filtre à graisse.

⚠ Les graisses ou huiles surchauffées peuvent s'enflammer facilement.

Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

⚠️ Ne pas laisser des enfants jouer avec l'appareil.

Ne jamais laisser des adultes ou des enfants se servir de l'appareil sans surveillance,

• s'ils ne sont pas en mesure de le faire pour des raisons physiques, sensorielles ou mentales,
• ou bien s'ild ne possèdent ni les connaissances ni l'expérience nécessaires pour utiliser l'appareil de manière correcte et sûre.

⚠️ Ne flambez aucun mets sous la hotte. ! Les flammes risqueraient d'atteindre le filtre à graisse et d'y mettre le feu.

⚠ Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.

⚠ L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

⚠️ Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

Utilisation de la hotte aspirante

⚠️ La méthode la plus efficace pour supprimer les buées de cuisson consiste à:

□ Enclencher la hotte aspirante en début de cuisson.
□ Eteindre la hotte aspirante quelques seulement minutes après la fin de la cuisson.

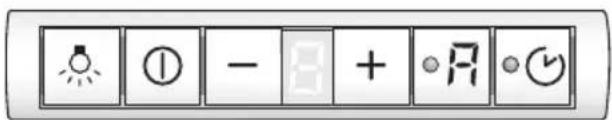

Cet appareil vous permet de régler manuellement les ventilateurs sur la puissance souhaitée (mode manuel) ou d'utiliser le réglage entièrement automatique (mode automatique).

Mode manuel

Enclenchement:

Appuyez sur la touche Ⓐ ou +.

□ Le ventilateur se met en marche sur la puissance ↗.

Réglage des puissances d'aspiration / de l'aspiration intensive:

1. En appuyant sur la touche +, vous augmentez la puissance d'aspiration et/ou enclenchez l'aspiration intensive P.
   □ Avec l'aspiration intensive, le ventilateur fonctionne à pleine puissance. Utilisez-la uniquement pendant un court instant. Si vous ne coupez pas l'aspiration intensive manuellement, le ventilateur revient automatiquement sur la puissance au bout de 10 minutes.
2. En appuyant sur la touche —, vous pouvez couper l'aspiration intensive P, revenir sur les puissances 3 - 2 - 1 et éteindre complètement la hotte.

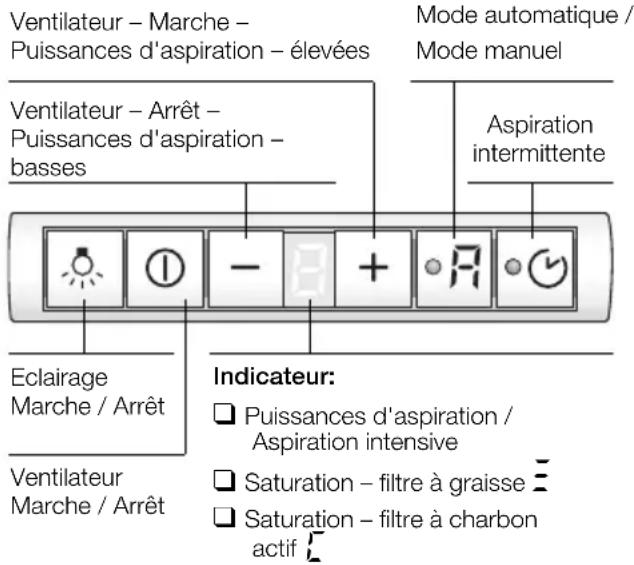

Appareils sans le mode Automatique: Appareils offrant le mode Automatique:

Ventilateur - Arrêt - Puissances d'aspiration - basses Eclairage Marche / Arrêt Ventilateur Marche / Arrêt Ventilateur - Marche - Puissances d'aspiration - élevées - + Aspiration intermittente Indicateur: □ Puissances d'aspiration / Aspiration intensive □ Saturation - filtre à graisse = □ Saturation - filtre à charbon actif

(Ultraschall-Sensor)

Ventilateur - Marche - Puissances d'aspiration - élevées Ventilateur - Arrêt - Puissances d'aspiration - basses Eclairage Marche / Arrêt Ventilateur Marche / Arrêt Indicateur: □ Puissances d'aspiration / Aspiration intensive □ Saturation - filtre à graisse □ Saturation - filtre à charbon actif

Commutation sur le mode automatique:

En appuyant sur la touche R, vous pouvez à tout moment passer du mode manuel au mode automatique.

Utilisation de la hotte aspirante

Mode automatique

Enclenchement:

Appuyez sur la touche R.

□ Le ventilateur fonctionne au moins sur la puissance 1.

Puissances d'aspiration:

□ Une sonde enclenche automatiquement la meilleure puissance d'aspiration, selon le besoin.
□ Le mode automatique fonctionne sur les puissances 1 à 3.

1. En appuyant sur la touche +, vous enclenchez l'aspiration intensive P.

P + ○

□ Ce geste coupe le mode automatique.
□ Avec l'aspiration intensive, le ventilateur fonctionne à pleine puissance. Utilisez-la uniquement pendant un court instant. Si vous ne coupez pas manuellement l'aspiration intensive, le ventilateur revient automatiquement sur la puissance d'aspiration optimale au bout de 10 minutes.

1. En appuyant sur la touche —, vous coupez l'aspiration intensive P.

□ Le ventilateur fonctionne à nouveau en mode automatique.

Aspiration intermittente

□ Elle permet de ventiler la cuisine une fois par heure pendant 24 heures en utilisant la puissance d'aspiration la plus basse.

Enclenchement:

Appuyez sur la touche ☐ puis faites rentrer le tiroir-filtre.

+ ○ A ≈

☐ Le ventilateur fonctionne pendant 5 minutes sur la puissance ^1 . Ensuite, il reste éteint pendant 55 minutes. Ce processus se répète toutes les heures.

Coupure:

Appuyez sur la touche ○ ⏰.

Utilisation de la hotte aspirante

Extinction :

Il est possible d'éteindre l'appareil de deux façons différentes en mode manuel et en mode automatique.

Extinction immédiate :

Appuyez sur la touche Ⓐ.

① — 8

Important : toutes les fonctions de ventilation se retrouvent désactivées.

Extinction avec poursuite de marche des ventilateurs :

Faites rentrer le tiroir filtre jusqu'à la butée. Les ventilateurs marchent environ 10 minutes de plus à la vitesse réglée en dernier puis s'éteignent.

☐ Lorsque vous éteignez l'appareil, celui-ci enregistre le mode de fonctionnement et la vitesse des ventilateurs. Si vous ressortez le tiroir filtre, la hotte aspirante se remet en marche.

Si la hotte se trouvait sur l'aspiration intensive lorsque vous faites rentrer le tiroir filtre, elle revient d'elle-même sur une vitesse moins élevée pendant la poursuite du fonctionnement.

Si la ventilation intermittente avait été activée, elle continue de marcher normalement après la période de poursuite du fonctionnement.

Eclairage

□ Vous pouvez utiliser en permanence l'éclairage, même lorsque l'appareil est éteint.

Allumage / Extinction :

Appuyez sur la touche 🔒.

Réglage de la luminosité:

□ Maintenez la touche a appuyée jusqu'à atteindre la luminosité voulue.

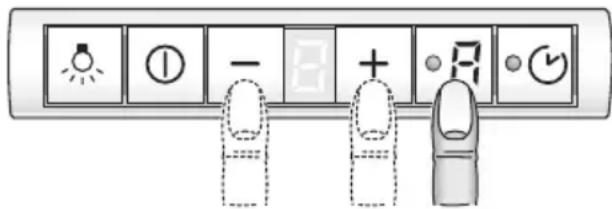

Réglage de la sensibilité de la commande par sonde:

1. Appuyez sur la touche automatique puis maintenez-la enfoncée.
2. Lorsque vous appuyez sur la touche + ou -, la sensibilité réglée s'affiche.
3. Modifiez ensuite la sensibilité de la commande par sonde à l'aide de la touche + ou -.

☐ Réglage à la fabrication: 7.
□ Sensibilité la plus basse: □.
□ Sensibilité la plus haute: 9.

Filtres à graisse:

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en net- toyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Indicateur de saturation:

Lorsque les filtres à graisse sont saturés, un signal retentit pendant 6 secondes après la coupure du ventilateur et la lettre ≡ est allumée. Vous devrez nettoyer les filtres à graisse au plus tard à ce stade de saturation.

Nettoyage des filtres à graisse en métal:

□ Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage.

Important:

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle.

Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.

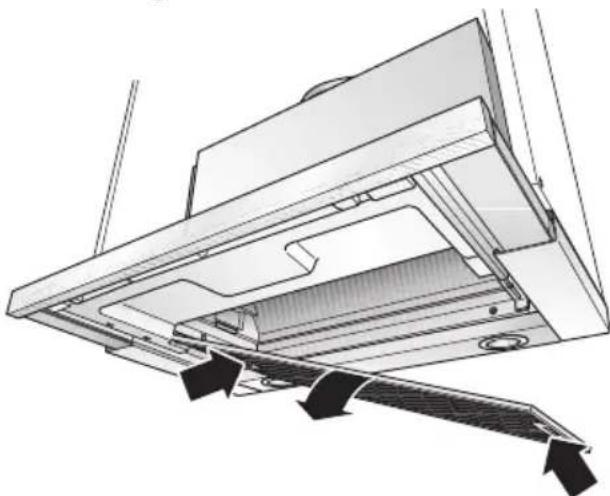

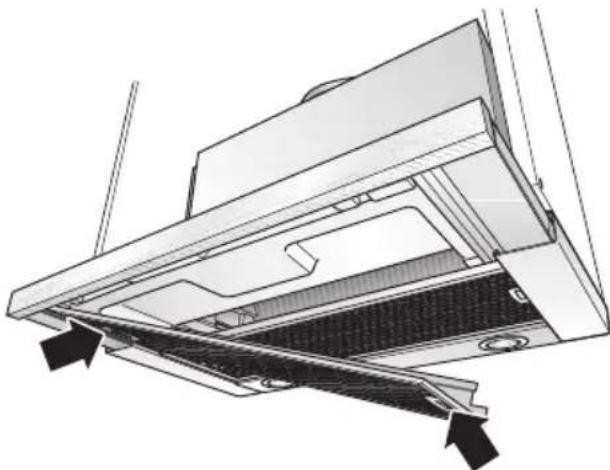

Retrait et mise en place des filtres à graisse en métal:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Tirez le tiroir-filtre jusqu'à la butée.
2. Appuyez sur les crans situés sur les filtres à graisse avant, puis retirez ce filtre.

1. Appuyez sur les crans situés sur les filtres à graisse arrière, puis retirez les filtres à graisse.

1. Nettoyer les filtres à graisse.

2. Une fois nettoyés, remettez les filtres à graisse en place.

3. Effacer la mention ≡. □ Appuyez sur la touche Ⓓ pendant au moins 3 secondes. Ensuite, la mention ≡ s'efface.

Filtre et entretien

Filtre à charbon actif:

Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti.

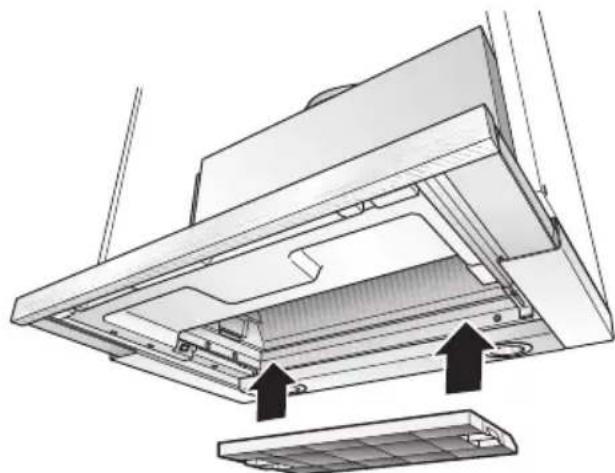

Mise en place du filtre:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres à graisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).

2. Mettez en place le filtre à charbon actif.

1. Faites encranter les pattes des deux côtés.

2. Remontez les filtres à graisse en métal (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).

3. Effacer la mention L.

□ Appuyez sur la touche Ⓑ pendant au moins 3 secondes. Ensuite, la mention ▪ s'efface.

Indicateur de saturation:

Une fois que le filtre à charbon actif est saturé, un signal retentit pendant 6 secondes après que vous avez éteint le ventilateur et la lettre s'allume. Changez le filtre au plus tard lorsque le signal sonore retentit.

Retrait du filtre:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez les filtres à graisse en métal.

2. Appuyez sur les pattes situées des deux côtés puis retirez le filtre à charbon actif par le bas.

3. Changement du filtre à charbon actif:

□ Vous pouvez vous procurer un filtre à charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux.

□ N'utilisez qu'un filtre d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte.

1. Remontez les filtres à graisse.

Mise au rebut du filtre à charbon actif usagé:

□ Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez les mettre à la poubelles de déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

⚠️ Ne nettoyez pas la hotte aspirante à l'aide d'éponges à dos récurant. N'utilisez pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acide ou du chlorure.

Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
□ Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
☐ Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
⚠️ Ne nettoyez les touches de commande qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

□ Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
☐ Frottez toujours l'acier inox dans le sens de son polissage.
□ Nous recommandons notre détergent pour acier inoxydable, n° de réf. 461731. Adresse où passer commande : voir le manuel du SAV.

Surfaces en aluminium, peintes et en matière plastique:

□ N'utilisez pas de chiffons secs.
□ Utilisez un produit pour vitres mais non aggressif.
□ N'utilisez pas de détergents aggressifs, contenant un acide ou une base.

Respectez les conditions de garantie figurant dans le cahier de service joint.

Changer les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le isjoncteur/fusible.
   ⚠ Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.
2. Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.

1. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4).

Attention: douille à enfichage. Ne saisissez l'ampoule qu'avec un chiffon propre.

1. Réencrantez l'anneau de l'ampoule.
2. Pour remettre la hotte sous tension, rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Remarque: si l'éclairage ne fonctionne pas, contrôlez si les ampoules sont correctement enfoncées.

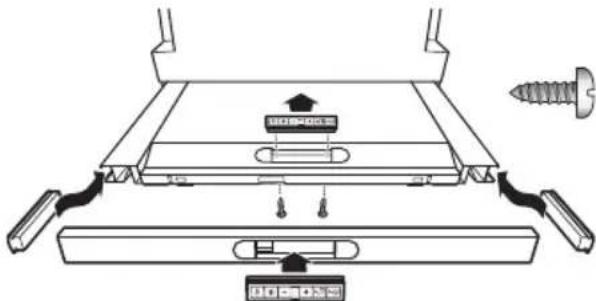

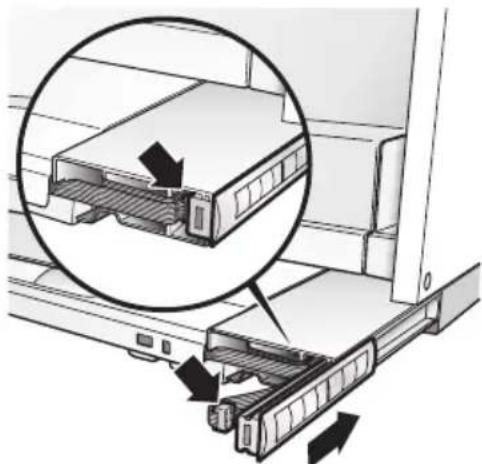

Déplacement du bandeau de commande

Vous pouvez déplacer le bandeau de commande, du milieu du tiroir-filtre vers le côté gauche ou le côté droit.

En outre, le bandeau de commande peut se monter à l'avant dans une poignée disponible comme accessoire en option, ou dans la poignée ci-jointe (voir les accessoires en option à la dernière page)

1. Par le bas, dévissez les 2 vis.
2. Retirez le bandeau de commande puis débranchez le connecteur du câble plat.
3. Retirez le couvercle latéral sur le tiroir-filtre.
4. Branchez le connecteur du câble plat latéral contre le bandeau de commande.
5. Insérez le bandeau de commande latéralement contre le tiroir-filtre.

⚠️ Insérez la longueur excédentaire du câble plat.

1. Mettez le couvercle en place au milieu du tiroir-filtre puis vissez ce couvercle par le bas à l'aide de 2 vis.

Réglage de l'indicateur de saturation

S'il faut convertir la hotte sur un autre mode (par ex. du mode Air évacué au mode Air recyclé), vous devrez aussi modifier en conséquence l'indicateur de saturation du filtre (voir la notice de montage).

Dérangements

Si ÷ ou [ apparaît à l'indicateur:

□ Voir la section intitulée "Filtre et entretien".

Si les touches de la hotte aspirante restent inopérantes:

☐ Débranchez pendant une minute environ la fiche mâle de la hotte aspirante ou retirez le fusible pour la mettre hors tension. Ensuite, réenclenchez la hotte.

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-vente).

Lors de votre appel, veuillez mentionner les numéros suivants:

N°E

FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

⚠ Si des réclamations résultent de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.

Remarques importantes

⚠ Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
⚠️Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
⚠️Cette hotte peut évacuer l'air à l'extérieur ou le recycler.
⚠ Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson.
⚠ L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 430 mm, voir fig. 1.
⚠ Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.
⚠ Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cuisinières à gaz:

⚠Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz).
⚠️Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
⚠️La hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 300 mm.
⚠️Ecart minimum, en présence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.

Pour les hottes aspirantes à mode Automatique: 700 mm, fig. 1.

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse télescopique.

Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

□ Le conduit d'évacuation soit court et lisse.

□ Il ait le moins possible de coudes.

□ Utilisez des conduits du plus grand diamètre possible (150 mm ø de préférence) ainsi que des coudes de fort diamètre.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

⚠️Si des réclamations résultent de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.

Conduits ronds

Conduit d'aspiration court:

Diamètre inférieur, 120 mm minimum, Conduit d'aspiration long:

Diamètre inférieur, 150 mm minimum.

□ Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter aucun coude prononcé.

120 mm = env. 113 crnde section 150 mm = env. 177 crnde section

Si les conduits ont des diamètres différents: utilisez du ruban adhésif étancher.

Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Air vicié évacué directement vers l'arrière:

Ce mode d'évacuation n'est possible qu'à l'intérieur de placards en appui mural suffisamment hauts, et suivant la taille du conduit d'évacuation.

Pour ce faire, ménagez un orifice circulaire dans la paroi arrière du placard en appui mural. Dans la circonférence de l'orifice, prévoyez une entaille par laquelle passera le câble d'alimentation électrique.

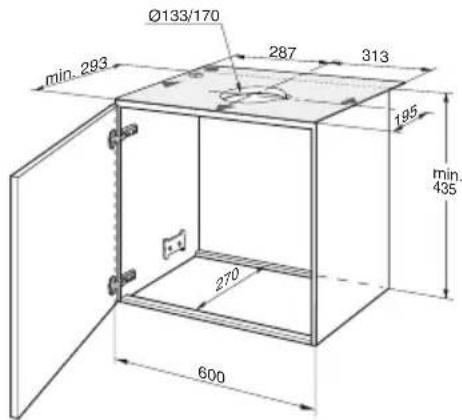

Air vicié évacué vers le haut:

Ø133/170 287 313 min. 293 195 min. 435 270 600

1. Pour ce faire, ménagez un orifice circulaire dans le plafond du placard en appui mural. Dans la circonférence de l'orifice, prévoyez une entaille par laquelle passera le câble d'alimentation électrique.

2. Gabarit (I) accompagnant l'appareil -

3. Si le placard en appui mural présente un "plancher", découpez-le sur toute sa largeur et jusqu'à 270 mm de profondeur.

Branchement d'un conduit à air vicié de ∅ 150 mm:

- Fixez le conduit d'évacuation directement contre le manchon d'air vicié.

Branchement du tuyau d'air évacué:

☐ Fixez le manchon réducteur ci-joint contre l'orifice de sortie d'air. Il faut étancher les trous situés au niveau de l'orifice de sortie d'air.

☐ Fixez le tuyau d'air évacué contre le manchon réducteur.

Mode Air recyclé

□ Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

⚠️Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants dans la présente notice d'utilisation.

Préparation du placard en appui mural

Cette hotte aspirante a été prévue pour être encastrée dans un placard en appui mural faisant les dimensions suivantes:

Largeur: 600 mm

Profondeur: entre 293 et 350 mm

Hauteur: 435 mm minimum.

Si le placard fait plus de 293 mm de profondeur, vous pouvez reculer la hotte aspirante pour permettre par ex. l'installation d'un présentoir à épices devant la hotte.

Pour ce faire, appliquez le gabarit Ⓐ de façon correspondante plus en arrière.

⚠️ La stabilité du placard doit être assurée pendant et après le montage. Cet impératif vaut également si l'incorporation de la hotte a lieu à l'extrémité d'un alignement de placards.

Ø120 Ø150 185 265 291 85 13 360 80 40 85 35 (min. 30) 30 19 30 20 293 293 - 448 597

1. Sur les côtés intérieurs du placard, marquez les emplacements de quatre points de fixation: 2 à droite et 2 à gauche. Amorcez les trous au pointeau.

45,5 135 20

Percement des trous:

Les trous doivent faire 2 mm de ø et être profonds de 10 mm maxi.

Pour marquer les emplacements des points de fixation, utilisez le gabarit ⑪ accompagnant l'appareil.

1. Vissez les deux plaques de fixation.

2. Accrochez le placard avec sa porte puis ajustez-le par rapport aux autres placards.

⚠️ Veillez à ce que la distance minimum prescrite entre la hotte aspirante et les foyers soit respectée. Fig. 1.

Encastrement dans le placard en appui mural

⚠ Contrôler l'alignement de la porte du placard. La réaligner si nécessaire.

1. Retirez les filtres à graisse (voir la notice d'utilisation).

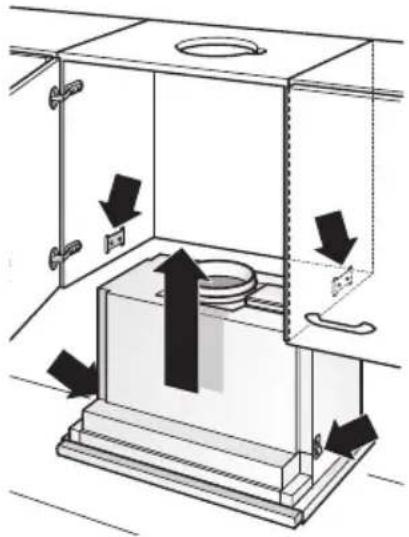

2. Par le bas, introduisez la hotte aspirante dans le placard jusqu'à ce que les pattes de fixation aient encoché de manière sûre.

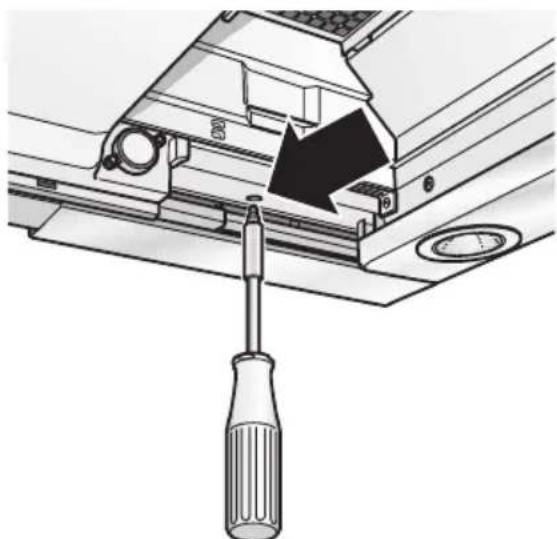

1. A l'aide d'un tournevis (ou d'une visseuse à accu), vissez les deux vis de fixation.

□ Dans le placard, ajustez la position de la hotte aspirante.
□ Serrez à fond et prudemment les deux vis de fixation.

⚠ Vérifiez si la hotte aspirante est bien fixée dans le placard.

1. Si nécessaire, raccourcissez la coiffe murale jusqu'à la dimension voulue (sciez-la par ex.)

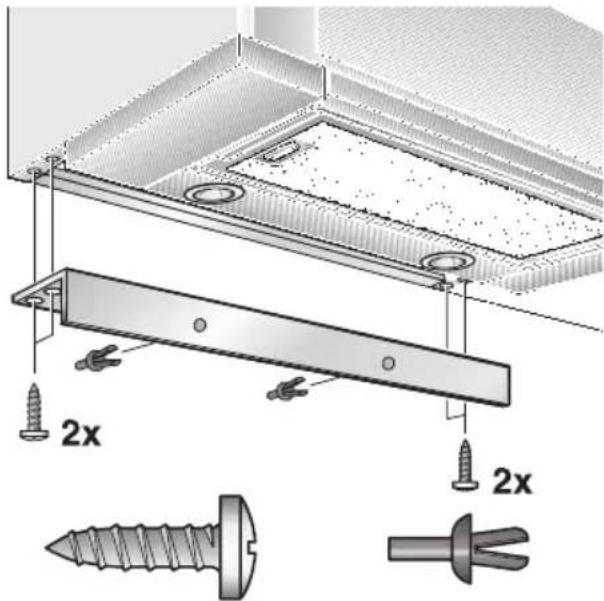

A l'aide des clips ci-joints, montez d'avance la coiffe murale.

2x 2x

1. Faites sortir le cordon de secteur hors du placard.
2. Dans le placard supérieur, établissez la jonction du tuyau.

- Si nécessaire, fixez le flexible à air contre le plafond du placard -.

1. Remettez les filtres à graisse en place (voir la notice d'utilisation).

Remarque: il est possible, à l'intérieur du placard, de capoter la hotte aspirante (par ex. avec des panneaux d'aggloméré).

Consigne importante:

□ Le fond intermédiaire ne doit pas reposer sur le boîtier de la hotte aspirante.
□ Ne fixez pas les capotages contre le boîtier de la hotte.
□ Ce capotage ne doit pas gêner l'accès au technicien du service après-vente.

Encastrement dans le placard en appui mural

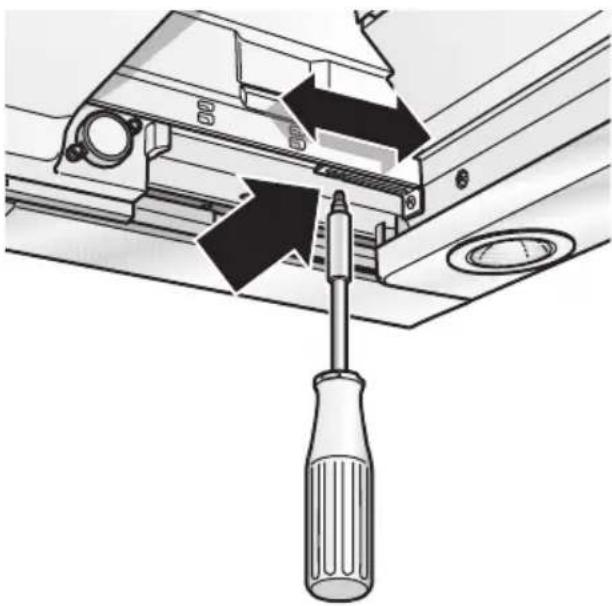

☐ Si vous voulez monter la hotte plus enfoncée dans le placard, vous pouvez avancer les butées du tiroir-filtre.
Pour ce faire, défaites les vis, déplacez les butées puis revissez les vis à fond.

Air évacué Air recyclé
13,0 13,5

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Déplacement du bandeau de commande:

Voir la notice d'utilisation.

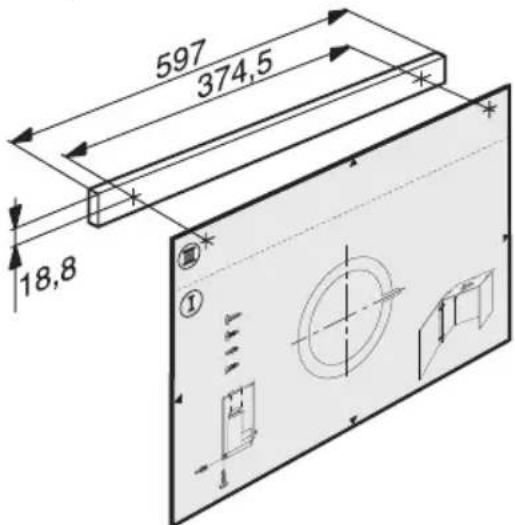

Montage de la poignée:

Il faut monter une poignée contre le tiroir-filtre.

Cette poignée peut être d'un modèle allant avec les meubles de la cuisine, ou une poignée livrable comme accessoire en option (Voir les accessoires en option à la dernière page).

1. A l'aide du gabarit 📄 accompagnant l'appareil, marquez l'emplacement de trois points sur la barre en bois, puis amorcer les trous au pointeau. Percement des trous: Les trous doivent faire 2 mm de ø et être profonds de 10 mm maxi

597 374,5 18,8

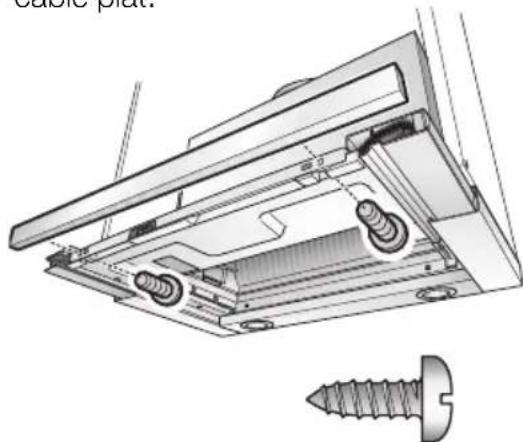

1. Alignez la poignée et vissez-la contre l'appareil.

⚠️ Faites attention à ne pas coincer le câble plat.

Branchement électrique

La hotte aspirante ne pourra être raccordée qu'à une prise à contacts de terre réglementairement posée. Installez cette prise à un endroit le plus accessible possible à proximité de la hotte aspirante.

Il faudrait que la prise à contacts de terre ait son circuit électrique propre protégé par fusible/disjoncteur.

Données électriques:

Après avoir retiré le cadre de filtre, vous les trouverez sur la plaque signalétique, à l'intérieur de l'appareil.

⚠Toujours mettre l'appareil hors tension avant d'effectuer des réparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

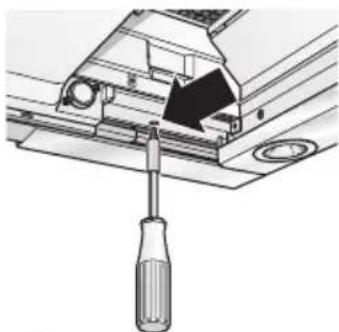

Extraction du placard mural

1. Défaites le branchement électrique.

2. Défaites les jonctions de conduit.

3. Démontez le filtre.

4. Desserrez les vis à gauche et à droite jusqu'à ce que la hotte ne puisse plus descendre.

⚠ Lors du desserrage des vis de fixation, ne soulevez pas la hotte aspirante.

1. Soulevez brièvement la hotte jusqu'à ce que les pattes de fixation décrantent puis descendez la hotte

⚠ Les vis de fixation peuvent faire saillie. Lorsque vous soulevez la hotte aspirante, ne tentez pas de rentrer le tiroir-filtre en force.

6. Préparatifs en vue d'un nouvel encastrement:

Vissez les vis à gauche et à droite jusqu'à ce que les pattes aient basculé latéralement.

Conversion du mode Air évacué au mode Air recyclé

Conversion de la commande électronique au mode Air recyclé:

□ La hotte est livrée réglée en série sur le mode Air évacué.
Pour effectuer la conversion, il faut que la hotte aspirante soit raccordée électriquement mais hors tension.

1. Appuyez sur la touche ○ pendant 3 secondes env.

□ Un □ apparaît à l'indicateur.

1. Relâchez les touches.

□ L'indicateur s'éteint au bout d'un instant.

Retour au mode d'évacuation de l'air à l'extérieur:

1. Répétez le processus.

□ Un ≡ apparaît à l'indicateur.

1. Relâchez les touches.

□ L'indicateur s'éteint au bout d'un instant.

Gebruiksaanwijzing:
