GEBRUIKSAANWIJZING LI48631 SIEMENS

Gebruiksaanwijzing en montagevoorschrift

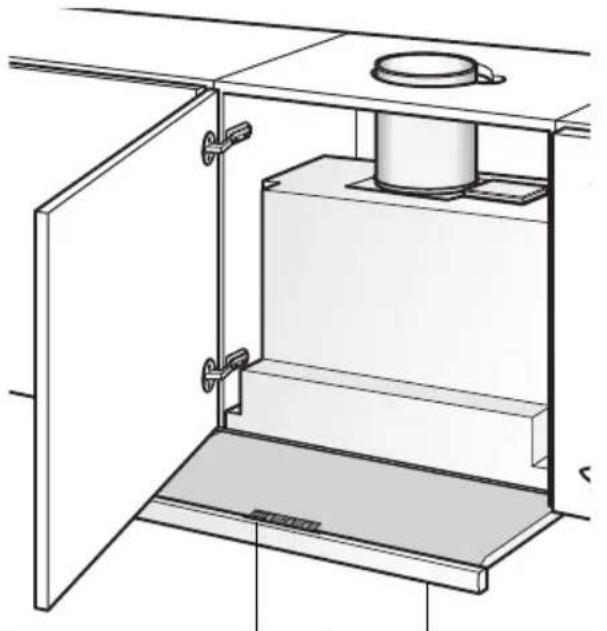

Beschrijving van het apparaat

Schakelaars verlichting en ventilator

Filterlade

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

☐ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.
□ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
☐ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking mogelijk.

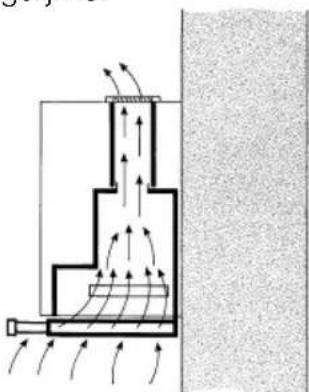

Gebruik met circulatielucht:

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

⚠️De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

☐ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.

□ Het vetfilter neemt de vettige bestand-delen van de keukendamp op.

☐ Het koolstofffilter bindt de reukstoffen.

⚠ Als er geen koolstofffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Belangrijke aanwijzingen:

☐ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
☐ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

☐ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
☐ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

⚠️ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.
⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.
⚠ Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.
⚠ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).
⚠️ Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.

⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.
⚠️ Afzuigkap nooit zonder vetfilter gebruiken.
⚠ Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. pata- tes frites, alleen onder toezicht toebereiden.
⚠️Laat kinderen niet met het apparaat spelen.

Volwassenen en kinderen mogen het apparaat nooit zonder toezicht in gebruik nemen:

• wanneer zij lichamelijk, zintuiglijk of mentaal niet in staat zijn,
• of bij gebrek aan kennisen ervaring om het apparaat op een juiste en veilige wijze te bedienen.

⚠️Onder de afzuigkap niet flamberen.

! Brandgevaar bij het vetfilter door opstijgende vlammen.

⚠ De kookzones moeten altijd zijn bedekt met pannen.
⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Bedienen van de wasemafzuigkap

⚠ De keukenwasem wordt op de doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken.
□ Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.
□ Bij dit apparaat kunnen de ventilatoren naar keuze handmatig worden ingesteld op de gewenste stand (handbediening) of volautomatisch worden geregeld door de automaat (automatische bediening).

Handbediening

Inschakelen:

Druk op de toets Ⓐ of +.

☐ De ventilator start op stand 2.

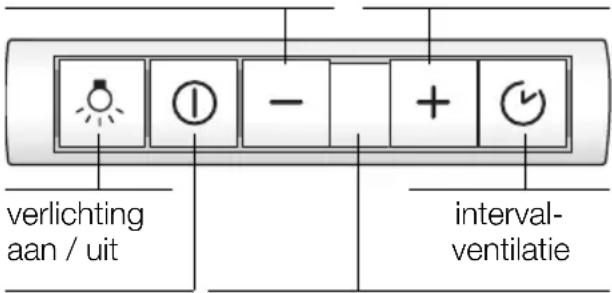

Apparaten zonder automatische bediening:

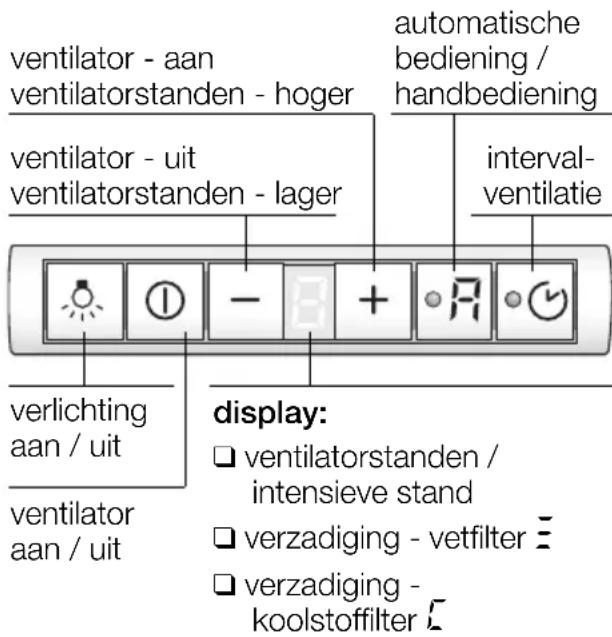

ventilator - uit ventilator - aan ventilatorstanden - lager - hoger

verlichting aan / uit - + interval- ventilatie

ventilator aan / uit

display:

☐ ventilatorstanden / intensieve stand
□ verzadiging - vetfilter ≡
□ verzadiging - koolstofffilter

Bedienen van de ventilatorstanden/intensieve stand:

1. Door op de toets + te drukken, kunt u een hogere ventilatorstand of de intensieve stand ^P inschakelen.
   ☐ Op de intensieve stand wordt het hoogste vermogen bereikt, dat slechts kort dient te worden gebruikt. Als de intensieve stand niet handmatig wordt uitgeschakeld, schakelt de ventilator na 10 minuten automatisch terug naar stand.
2. Door op de toets - te drukken, kunt u de intensieve stand P uitschakelen, omschakelen naar ventilatorstanden 3 - 2 - 1 en de afzuigkap geheel uitschakelen.

Apparaten met automatische bediening: (ultrasone sensor)

ventilator - aan ventilatorstanden - hoger ventilator - uit ventilatorstanden - lager automatische bediening / handbediening interval- ventilatie verlichting aan / uit ventilator aan / uit display: □ ventilatorstanden / intensieve stand □ verzadiging - vetfilter ≡ □ verzadiging - koolstofffilter □

Omschakelen naar automatische bediening:

☐ Door op de toets ⚡ te drukken, kunt u altijd omschakelen van handbediening naar automatische bediening.

Bedienen van de wasemafzuigkap

☐ De ventilator loopt minimaal op stand 1.

□ Via een sensor wordt de ventilator automatisch op de optimale stand geschakeld.

☐ De automaat werkt in de standen { t/m 3.

Intensieve stand:

1. Door op de toets + te drukken, kunt u de intensieve stand P inschakelen.

P +

☐ De automatische bediening is uitgeschakeld ☐ Op de intensieve stand wordt het hoogste vermogen bereikt, dat slechts kort dient te worden gebruikt. Als de intensieve stand niet handmatig wordt uitgeschakeld, schakelt de ventilator na 10 minuten automatisch terug naar de optimale ventilatorstand.

1. Door op de toets - te drukken, kunt u de intensieve stand uitschakelen.

☐ De automatische bediening is weer ingeschakeld.

Omschakelen naar handbediening:

☐ Door op de toets ⚡ te drukken, kunt u altijd omschakelen van automatische bediening naar handbediening.

Intervalventilatie

□ Voor ventilatie van de keuken op de laagste ventilatorstand met een interval van een uur gedurende de hele dag.

Inschakelen:

Druk op de toets ○ 📋 en schuif de filterlade naar binnen.

☐ De ventilator loopt 5 minuten op stand 1. Daarna wordt hij 55 minuten uitgeschakeld. Dit herhaalt zich elk uur.

Uitschakelen:

Druk op de toets

Bedienen van de wasemafzuigkap

Uitschakelen:

Het apparaat laat zich in hand- en automatisch bedrijf telkens op twee verschillende manieren uitschakelen.

Uitschakelen direct:

Druk op de toets Ⓐ.

① — 8

Belangrijk: Alle ventilatorfuncties zijn uitgeschakeld.

Uitschakelen met nalopende ventilator:

Filterlade tot aan de aanslag inschuiven. De ventilatoren lopen in de laatst ingeschakelde trap nog ca. 10 minuten en schakelen dan uit.

□ Bij het uitschakelen worden de bedrijfsmodus en de ventilatorstand opgeslagen. Wanneer de filterlade weer wordt uitgetrokken, schakelt de afzuigkap dienovereenkomstig weer in.

Is bij het inschuiven van de filterlade de intensief-trap ingeschakeld, schakelt deze zich gedurende de naloop automatisch terug.

Is de interval-ventilatie ingeschakeld, werkt deze na de naloop normaal verder.

Verlichting

☐ De verlichting kan op elk gewenst moment worden gebruikt, ook wanneer het apparaat is uitgeschakeld.

In-/uitschakelen: Op de toets 🌿 drukken.

Instellen van de lichtsterkte:

Houd de toets ingedrukt tot de gewenste lichtsterkte is bereikt.

Instellen van de gevoeligheid van de sensorbesturing:

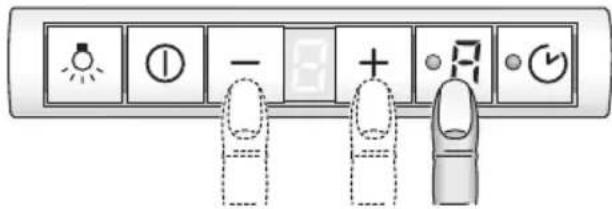

1. De automaattoets indrukken en ingedrukt houden.

2. Door op de toets + of - te drukken, wordt de huidige gevoeligheid weergegeven.

3. Nu kunt u met de toets + of - de gevoeligheid van de sensorbesturing veranderen.

Voor de opname van de vettige bestand- delen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Verzadigingsaanduiding:

Bij verzadiging van de vetfilters klinkt na het uitschakelen van de ventilator gedurende 6 seconden een signaal en brandt de aanduiding . Uiterlijk dan moeten de vetfilters worden gereinigd.

Reiniging van de metalen vetfilters:

☐ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.

□ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.

Daarna afborstelen, goed schoon- spoelen en laten afdruipen.

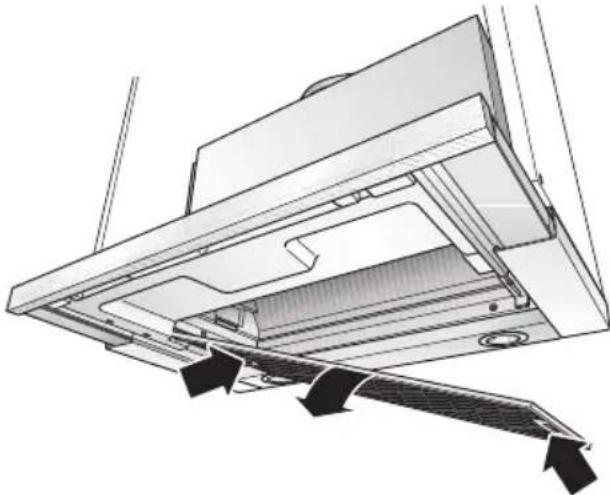

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Trek de filterlade tot aan de aanslag naar buiten.

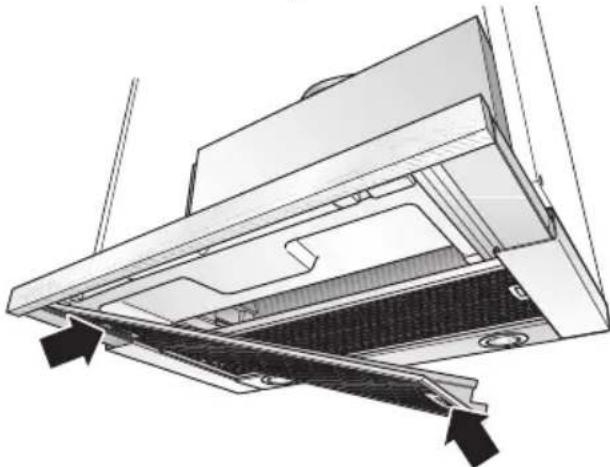

2. Druk de vergrendelingen van het voorste vetfilter in en verwijder het vetfilter.

1. Druk de vergrendelingen van het achterste vetfilter in en verwijder het vetfilter.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters weer aan.
3. Zet de aanduiding = uit.

☐ Houd de toets Ⓑ minstens 3 seconden ingedrukt. De aanduiding = gaat dan uit.

Filter en onderhoud

Koolstofffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstofffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

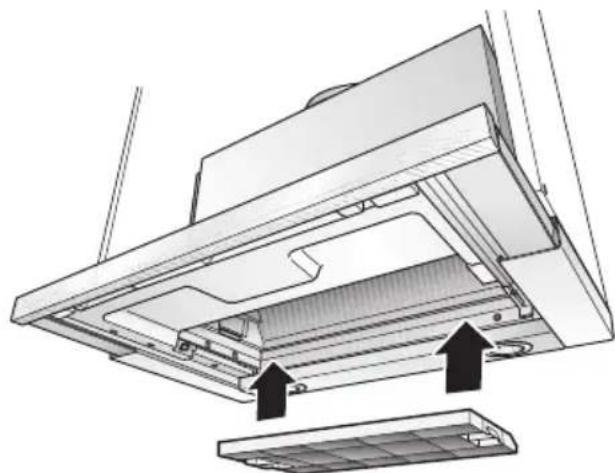

Aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).

2. Breng het koolstofffilter aan.

1. Klik de sluitingen aan beide zijden vast.

2. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

3. Zet de aanduiding ┌ uit.

Houd de toets minstens 3 seconden ingedrukt. De aanduiding gaat dan uit.

Verzadigingsaanduiding:

Bij verzadiging van het actieve-koolfilter klinkt na het uitschakelen van de ventilator gedurende 10 seconden een signaal en gaat de aanduiding branden. Uiterlijk dan moet het actieve-koolfilter worden vervangenn.

Verwijderen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters.

2. Druk de sluitingen aan beide zijden in en verwijder het actieve-koolfilter naar beneden.

3. Vervangen van het actieve-koolfilter:

- Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren). - Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

1. Breng de vetfilters aan.

Afvoer van het oude actieve-koolfilter:

□ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

⚠ De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen!

- Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.

□ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.

□ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.

⚠ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

□ Gebruik een milde, niet-schurende edelstaalreiniger.

□ Reinig alleen in de slijprichting.

□ Wij adviseren onze edelstaalreiniger nr. 461731.

Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminium-, lak- of kunststofopper- vlakken:

□ Geen droge doeken gebruiken.

□ Gebruik een mild glasreinigingsmiddel.

□ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

⚠ De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.

1. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring weer aan.

2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

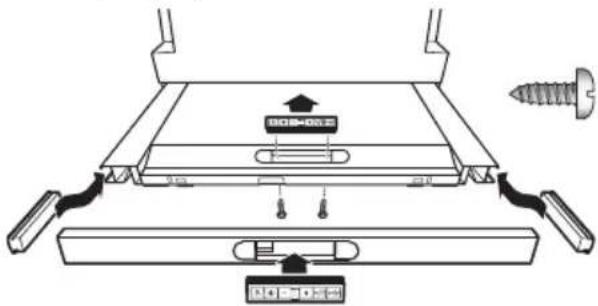

Verplaatsen van het bedieningspaneel

U kunt het bedieningspaneel verplaatsen van het midden van de filterlade naar de linker- of rechterkant.

Bovendien kan het bedieningspaneel voor- aan worden gemonteerd in een als extra toebehoren verkrijgbare of bijgevoegde handgreep (zie het extra toebehoren op de laatste pagina)..

1. Draai de 2 schroeven vanaf de onderkant los.

2. Verwijder het bedieningspaneel en maak de stekker van de platte kabel los.

3. Verwijder de afscherming aan de zijkant van de filterlade.

4. Steek de stekker van de platte kabel in het bedieningspaneel.

5. Schuif het bedieningspaneel in de zijkant van het bedieningspaneel.

⚠ De extra lengte van de platte kabel ook naar binnen schuiven.

1. Plaats de afscherming in het midden van de filterlade en schroef de afscherming vanaf de onderkant met 2 schroeven vast.

Instelling van de verzadigingsaanduiding

Als een verandering van de afvoerkap (werking met luchtafvoer of met luchtcirculatie) nodig is, moet de verzadigingsaanduiding voor de filters overeenkomstig worden ingesteld (zie het montagevoorschrift).

Storingen

Wanneer op de indicatie een = of een wordt weergegeven:

☐ Zie de paragraaf "Filters en onderhoud".

Als de afzuigkap niet kan worden bediend:

☐ De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en geduren-de ca. 1 minuut uitgeschakeld laten. Daarna opnieuw inschakelen.

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

⚠️De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Belangrijke voorschriften

⚠️Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

⚠ Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

⚠️De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.

⚠️De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.

⚠ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 430 mm, afb. 1.

⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

⚠️Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

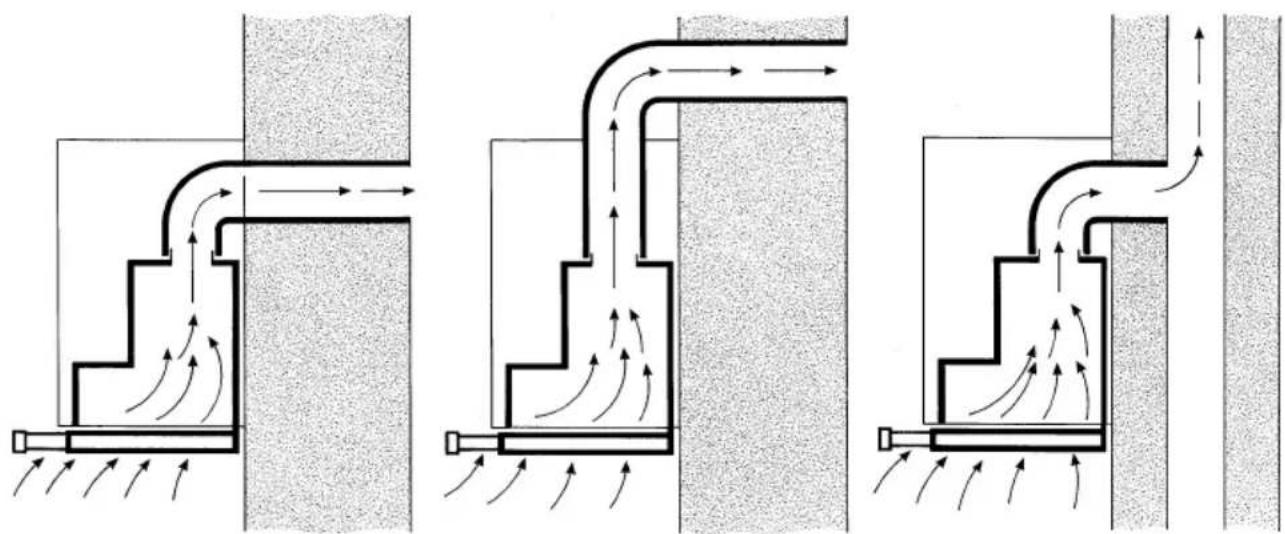

Extra voorschriften bij gaskook-apparatuur:

⚠️Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

⚠️De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasformuis moeten in acht worden genomen.

⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 300 mm.

⚠️Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

Bij wasemafzuigkappen met automatische werking: 700 mm, afb. 1.

Afzuigkap met luchtafvoer

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking mogelijk.

Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is. Wanneer bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkregen in de vakhandel.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.

Voor een optimaal vermogen van de wasemafzuigkap:

□ Korte, gladde afvoerpijp.
☐ Zo weinig mogelijk pijpbochten.
☐ Zo groot mogelijke buisdiameter (optimaal 150 mm ø) en grote buisbochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

□ Ronde buizen
Korte afvoerbuis:
binnendiameter min. 120 mm, langere afvoerbuis:
binnendiameter min. 150 mm.

□ Niet-ronde kanalen moeten een binnendiameter hebben die gelijkwaardig is met die van ronde buizen.

Ze dienen geen scherpe bochten te hebben.

∅ 120 mm ca. 113 cm ^a

∅ 150 mm ca. 177 cm ^a

□ Bij afwijkende buisdiameter: afdichtstrip inzetten.

□ Bij gebruik met luchtafvoer altijd zorgen voor voldoende toevoer van lucht.

Luchtafvoer rechtstreeks naar achteren:

Is binnen de bovenkast alleen mogelijk bij een hoge bovenkast, afhankelijk van de grootte van de afvoerbuis.

- Hiertoe een opening met een uitsparing voor de electriciteitskabel maken in de achterzijde van de bovenkast.

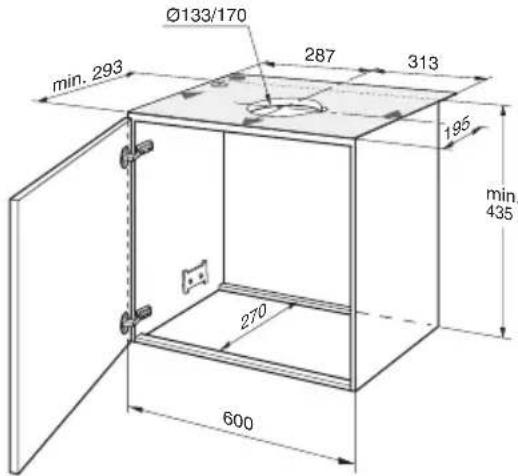

Luchtafvoer naar boven:

Ø133/170 287 313 min. 293 195 min. 435 270 600

1. Hiertoe een opening met een uitsparing voor de electriciteitskabel maken in de bovenzijde van de bovenkast.

2. Sjabloon Ⓘ is bijgevoegd -.

3. Kastbodem – indien aanwezig – over de gehele breedte minstens 270 mm diep uitsnijden.

Aansluiting afvoerbuis ∅ 150 mm:

□ Afvoerbuis rechtstreeks bevestigen op het aansluitstuk voor de luchtafvoer.

Aansluiting afvoerbuis ∅ 120 mm:

- Bijgevoegd verloopstuk bevestigen aan de luchtafvoeropening. Gaten in de luchtafvoer moeten afgedicht zijn.

□ Afvoerbuis bevestigen aan het verloopstuk.

Gebruik met circulatielucht

□ Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.

⚠ De complete montageset is verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u iop de laatste pagina.

Voorbereiding bovenkast

Deze wasemafzuigkap is bedoeld voor montage in een bovenkast met de volgende afmetingen:

Breedte: 600 mm

Diepte: 293 tot 350 mm

Hoogte: min. 435 mm.

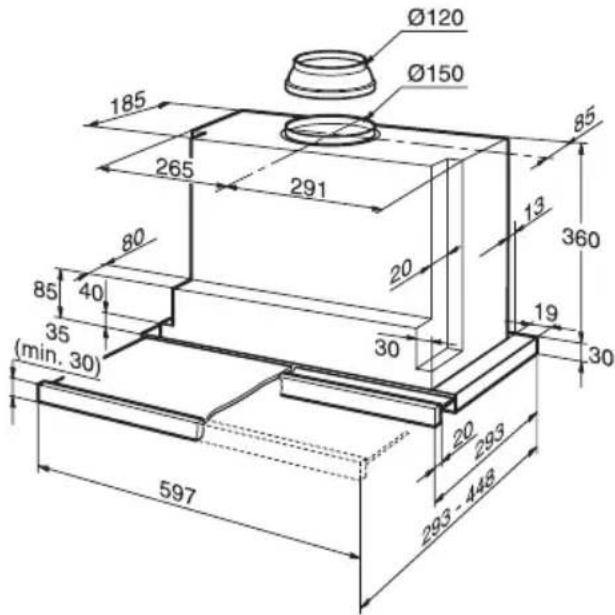

Bij een kastdiepte groter dan 293 mm

kan de wasemafzuigkap naar achteren worden geplaatst, b.v. om een kruidenrek voor de wasemafzuigkap te kunnen bevestigen.

Hiertoe de sjabloon Ⓗdienovereenkomstig verder naar achteren leggen.

⚠ De stabiliteit van de kast moet zijn gewaarborgd tijdens en na de montage. Ook bij inbouw aan het eind van het keukenblok.

Ø120 Ø150 185 265 291 85 13 360 80 20 85 40 35 (min. 30) 30 19 30 20 293 293 - 448 597

1. Links en rechts aan de binnenzijden van de kast twee bevestigingspunten aftekenen en met een priem voorsteken.

45,5 135 20

Als u een boorapparaat gebruikt:

∅ 2 mm – max. diepte 10 mm.

Gebruik voor het aftekenen van de bevestigingspunten de bijgevoegde sjabloon Ⓞ.

1. Beide bevestigingsplaatjes vast- schroeven.

2. Kast met deur ophangen en uitrichten.

⚠️ De minimumafstand tussen de kookplaten en de wasemafzuigkap in acht nemen! Afb. 1.

Inbouwen in de bovenkast

⚠ Uitlijning van de kastdeuren controleren, indien nodig opnieuw uitlijnen.

1. Vetfilter verwijderen (zie de gebruiksaanwijzing).

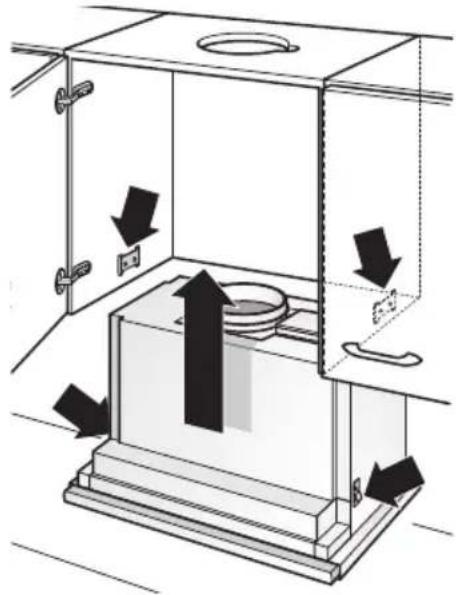

2. Wasemafzuigkap van onderaf in de kast tillen totdat beide bevestigingspunten goed zijn vastgeklikt.

1. Met een schroevedraaier (accuschroevedraaier) de beide bevestigingsschroeven aandraaien.

□ Wasemafzuigkap in de kast uitlijnen.
□ Beide bevestigingsschroeven voorzichtig vastdraaien.

⚠️ Controleren of de wasemafzuigkap stevig is bevestigd in de kast.

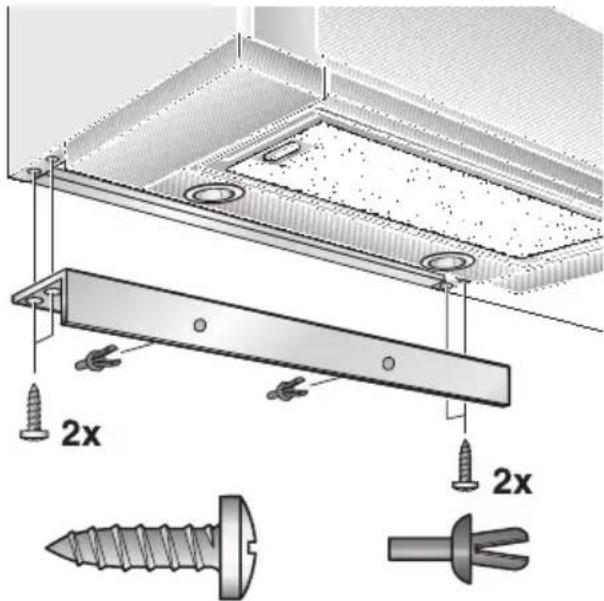

1. Indien nodig de muurafdekking inkorten tot de juiste maat (bijv. afzagen). Muurafdekking voormonteren met behulp van de bijgevoegde clips. Muurafdekking vastschroeven aan de bovenkast.

2x 2x

1. Netaansluitkabel uit de kast leiden.
2. Buisaansluiting in de bovenkast tot stand brengen.
3. Indien nodig de luchtslang vastmaken aan de kastbovenzijde -.
4. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).

Aanwijzing: de behuizing van de wasem- afzuigkap kan binnen in de bovenkast worden afgeschermd (b.v. met spaanplaat).

Hierbij het volgende in acht nemen:

☐ De tussenbodem mag niet rusten op de behuizing van de wasemafzuigkap.
☐ Afschermingen niet bevestigen aan de behuizing.
☐ Zorgen dat e.e.a. toegankelijk is voor de klantenservice.

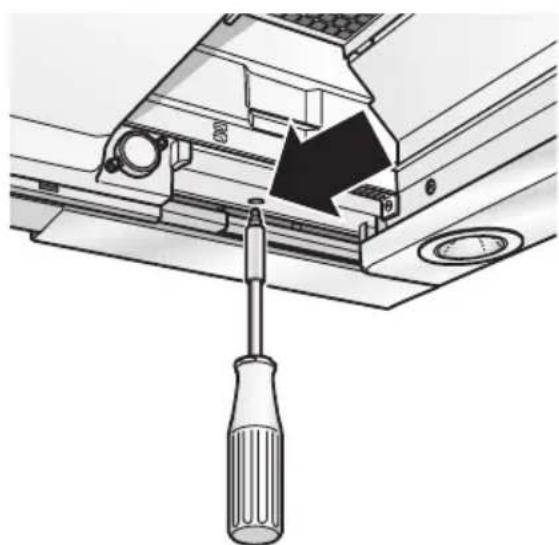

Inbouwen in de bovenkast

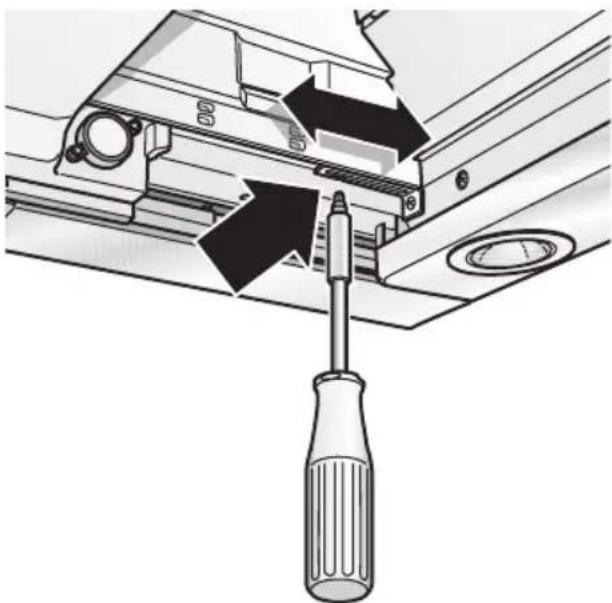

Indien de wasemafzuigkap achterin de kast is gemonteerd, kunnen de aanslagen voor de filterlade naar voren worden verschoven.
□ Hiertoe de schroeven losdraaien, de aanslagen verschuiven en de schroeven weer vastdraaien.

Luchtafvoer Luchtcirculatie
13,0 13,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Verplaatsen van het bedieningspaneel:

Zie de gebruiksaanwijzing.

Montage van de handgreep:

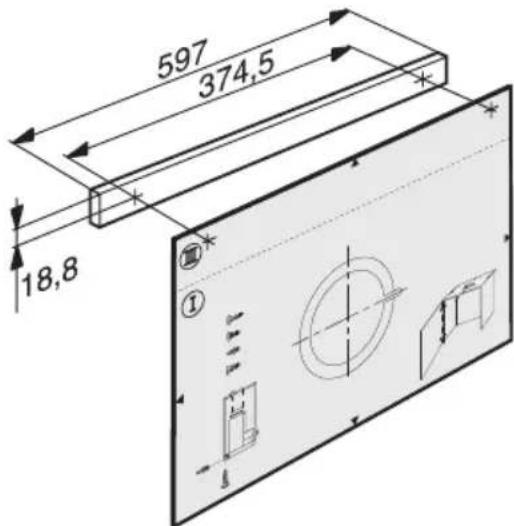

Op de uitschuifbare filterhouder moet een handgreep worden gemonteerd.

De handgreep kan een bij het keuken- meubilair passende houten handgreep of een als extra toebehoren verkrijgbare handgreep zijn (zie het extra toebehoren op de laatste pagina).

1. Met de bijgevoegde sjabloon Ⅲdrie bevestigingspunten aftekenen op de houten handgreep en met een priem voorsteken.

Als u een boorapparaat gebruikt: 2 mm - max. diepte 10 mm.

597 374,5 18,8

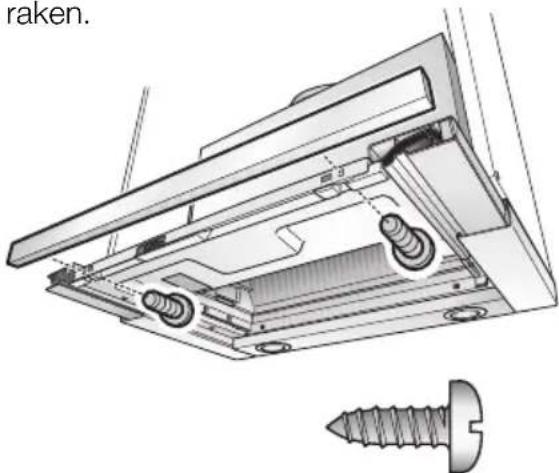

1. Handgreep uitlijnen en vastschroeven op het apparaat.

⚠️ De platte kabel mag niet bekneld raken.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact. Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap.

☐ Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.

Elektrische gegevens:

Deze staan op het typeplaatje in de binnenruimte van het apparaat. Het typeplaatje vindt u door de filterhouder te verwijderen.

⚠ Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m. Bij noodzakelijke vaste aansluiting:

De wasemafzuigkap mag alleen door een erkend vakman voor elektrische installatiewerkzaamheden worden aangesloten.

In de installatie moet worden voorzien in een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars met een contactopening van meer dan 3 mm en stroomonderbreking voor alle polen. Daartoe behoren veiligheidsschakelaars en -zekeringen.

Deze wasemafzuigkap voldoet aan de EG-radio-ontstoringsvoorschriften

Verwijderen uit de bovenkast

1. Verbinding met het elektriciteitsnet verbreken.

2. Buisverbindingen losmaken.

3. Filters verwijderen.

4. Bevestigingsschroeven links en rechts losdraaien totdat de wasemafzuigkap niet meer omlaag beweegt.

⚠ De wasemafzuigkap niet optillen tijdens het losdraaien van de schroeven.

1. Wasemafzuigkap kort optillen totdat de bevestigingsstrips vrijkomen en het apparaat laten zakken.

⚠ Bevestigingsschroeven kunnen uitsteken. Bij het optillen van de afzuigkap de filterlade niet met geweld inschuiven.

1. Voorbereiding voor het opnieuw inbouwen:

Bevestigingsschroeven links en rechts aandraaien totdat de strips zijwaarts uitsteken.

Wijzigen luchtafvoer - luchtcirculatie

Elektronische besturing instellen op werking met luchtcirculatie.

□ Standaardinstelling is werking met luchtafvoer.
☐ De wasemafzuigkap moet aangesloten en uitgeschakeld zijn.

1. Toets Ⓐ indrukken en ingedrukt houden.
2. Toets o ca. 3 seconden indrukken.

□ Op de display wordt een 5 weer-gegeven.

1. Toetsen loslaten.

☐ De indicatie gaat na korte tijd uit.

Terugzetten op gebruik met afvoerlucht:

1. Herhaal deze handelingen.
   ☐ Op de display wordt een ≡ weer-gegeven.
2. Toetsen loslaten.
   □ De indicatie gaat na korte tijd uit.
