MANUAL DE UTILIZADOR LI48631 SIEMENS

Instruções de serviço e de montagem

Instruções de Serviço:

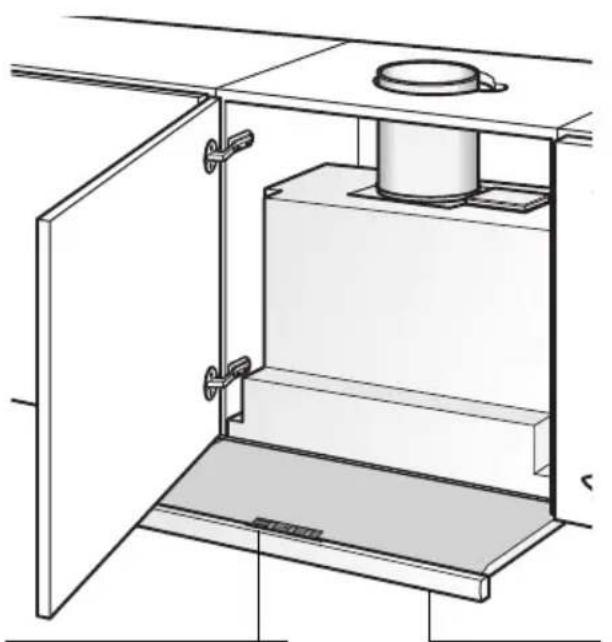

Descrição do aparelho

Interruptor de luz/ ventilador
Saída do filtro

Tipos de funcionamento

Funcionamento com exaustão:

☐ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre.
☐ O filtro de gordura retém as partículas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma

chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Tipos de funcionamento

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação.

No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação.

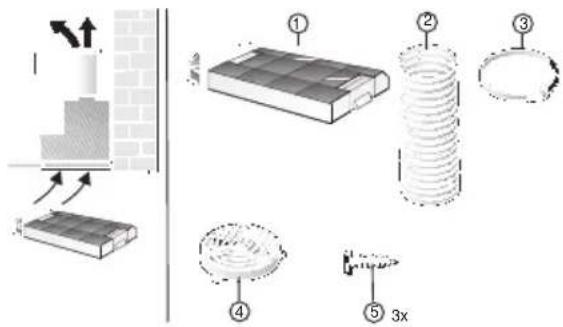

Funcionamento com circulação de ar:

Neste caso, tem que ser montado um filtro de carvão activo (ver Filtro e Manutenção).

⚠️O jogo completo de montagem, bem como os filtros de substituição, podem ser adquiridos nos nossos Serviços Técnicos.

Os números de encomenda correspondentes podem ser encontrados no final destas Instruções de Serviço.

☐ O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha, depois de limpo pelo filtro de gordura e de carvão activo.

☐ O filtro de gordura retém os componentes gordurosos dos vapores da cozinha.

☐ O filtro de carvão activo retém as substâncias com cheiro.

⚠ Se não for instalado o filtro de carvão activo, não podem ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.

Antes da primeira utilização

Indicações importantes:

□ Estas instruções de serviço aplicam-se a vários modelos de aparelhos.
É. por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.
Este exaustor corresponde às normas de segurança para este tipo de aparelhos.

As reparações só devem ser efectuadas por pessoal especializado.

Reparações inadequadas podem a carretar perigos vários para o utilizador.

□ Antes de utilizar o novo aparelho, deverá ler com atenção estas instruções de serviço.
Delas constam informações importantes para a sua segurança, bem como sobre a utilização e manutenção do aparelho.
☐ Guarde as instruções de serviço e de montagem em lugar seguro, para a eventualidade de o aparelho ter um outro dono.

⚠ Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento.

⚠ A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico.

⚠ Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.

⚠ Providenciar a reciclagem adequada do material da embalagem (ver Instruções de Montagem).

⚠ Este exaustor só deve ser aplicado para fins domésticos.

⚠ O exaustor só deve funcionar com as lâmpadas colocadas.

⚠ As lâmpadas fundidas devem ser imediatamente substituidas, para evitar a sobrecarga das outras lâmpadas.

⚠️ O exaustor não deve funcionar sem o filtro de gordura.

Gordura ou óleo sobreaquecidos podem incendiar-se facilmente.

Sempre que preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.

⚠ Nunca deixe as crianças brincarem com o aparelho.

Sem supervisão, adultos e crinças nunca deverão utilizar o aparelho, no caso de:

• não se encontrarem em perfeitas condições físicas, sensoriais ou mentais
• não possuírem conhecimentos e experiência acerca de como utilizar o aparelho de maneira correcta e segura.

⚠️ Não flamejar alimentos por baixo do exaustor.

! Perigo de incêndio do filtro de gordura, devido à subida da chama.

Os queimadores têm que estar sempre cobertos com os recipientes de cozinhar.

O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira e similares) só é possível com limitações (ver Instruções de montagem).

Placas a gás / fogões a gás

⚠ Não utilize, simultaneamente, todos os queimadores a gás durante um longo período de tempo (máx. 15 minutos) com a potência máxima, pois, existe o perigo de queimaduras ao tocar na superfície do aparelho ou o perigo de serem causados danos no exaustor.

Caso o exaustor funcione sobre uma placa a gás, o mesmo tem que estar ligado na potência máxima, se estiverem a funcionar três ou mais queimadores.

Os vapores da cozinha são eliminados de forma mais eficaz:

□ se o exaustor for ligado no início do cozinhado.
□ se o exaustor for desligado só alguns minutos, depois de terminado o cozinhado.
Com este aparelho os motores podem ser ligados opcionalmente com a mão para a fase desejada (funcionamento manual) ou através do sistema automático, em que a regulação é feita automaticamente, de acordo com as necessidades (funcionamento automático).

Funcionamento manual

Ligar:

Premir a tecla Ⓑ ou +.

□ A turbina arranca na fase 2.

Ligação das fases da turbina / Fase intensiva:

1. Premindo a tecla +, é possível comutar para fases mais potentes da turbina ou ligar a fase intensiva.
   ☐ Na fase intensiva, a turbina atinge a potência máxima, que deve ser ligada apenas por períodos breves. Se a fase intensiva não for desligada manualmente, a turbina, passados 2 minutos, comuta automaticamente para a fase ☐.
2. Premindo a tecla —, é possível desligar a fase intensiva e comutar para as fases 3 - 2 - 1 e até desligar completamente o exaustor.

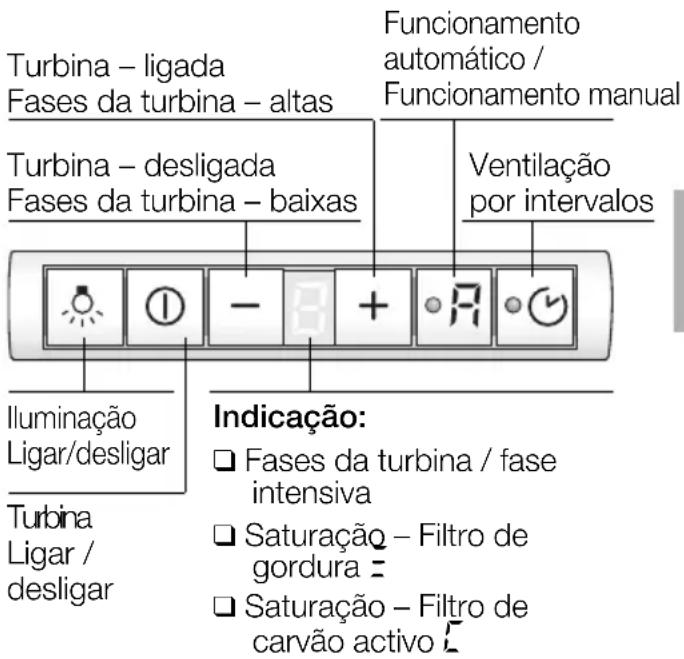

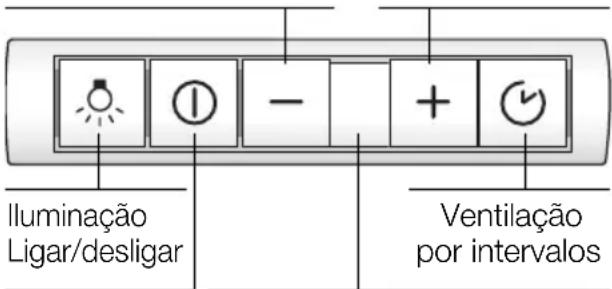

Aparelho sem funcionamento automático: Aparelho com funcionamento automático:

(Sensor de ultra-sons)

Turbina – desligada Fases da turbina – baixas

Turbina – ligada Fases da turbina – altas

Iluminação Ligar/desligar - + Ventilação por intervalos

Turbina Ligar / desligar

Indicação:

☐ Fases da turbina / fase intensiva
☐ Saturação – Filtro de gordura =
□ Saturação – Filtro de carvão activo

Turbina – ligada Fases da turbina – altas Turbina – desligada Fases da turbina – baixas Funcionamento automático / Funcionamento manual Ventilação por intervalos Iluminação Ligar/desligar Indicação: □ Fases da turbina / fase intensiva □ Saturação – Filtro de gordura = □ Saturação – Filtro de carvão activo

Comutação para funcionamento automático:

☐ Premindo a tecla R, é possível, em qualquer altura, comutar de funcionamento manual para funcionamento automático.

Manejo do exaustor

Funcionamento automático

Ligar:

Premir a tecla R.

☐ A turbina funciona, pelo menos, na fase 1.

☐ De acordo com o funcionamento, a fase ideal da turbina é regulada automaticamente através de um sensor.

☐ O sistema automático trabalha nas fases 1 a 3.

Fase intensiva:

1. Premindo a tecla +, é possível ligar a fase intensiva P.

P + ○

O funcionamento automático está desligado.
□ Na fase intensiva, a turbina atinge a potência máxima, que deve ser ligada apenas por períodos breves. Se a fase intensiva não for desligada manualmente, a turbina, passados 2 minutos, comuta automaticamente para a fase ideal.

1. Premindo a tecla —, é possível desligar a fase intensiva.

O funcionamento automático está, novamente, ligado.

Comutação para funcionamento manual:

□ Premindo a tecla R, é possível, em qualquer altura, comutar de funcionamento automático para funcionamento manual.

Ventilação por intervalos

Para ventilação da cozinha de hora a hora na fase mais baixa da turbina, durante 24 horas por dia.

Ligar:

Premir a tecla o 📋 e empurrar o filtro extensível para dentro.

+ ○ A ≈

☐ A turbina funciona durante 5 minutos na fase ^1 . Depois, ela desliga durante 55 minutos. Este procedimento repete-se de hora a hora.

Desligar:

Premir a tecla ○ 📋 .

Manejo do exaustor

Desligar:

O aparelho pode ser desligado, de duas formas diferentes, no funcionamento manual e automático.

Desligar directamente:

Premir a tecla ①.

① — 8

Importante: Todas as funções de ventilação estão desligadas.

Desligar com rotações residuais da turbina:

Recolher o filtro móvel até ao batente. Os motores continuam a funcionar na fase activada em último lugar durante cerca de 10 minutos.

☐ Ao desligar o exaustor, o tipo de funcionamento e a fase do ventilador ficam memorizados. Se o filtro for de novo puxado para fora, o exaustor liga de novo também.

Se a fase intensiva estiver ligada, quando for recolhido o filtro móvel, ela desliga automaticamente durante a fase de desligar retardado.

Se a ventilação por intervalos estiver ligada, ela continua a funcionar normalmente durante a fase de desligar retardado.

Iluminação

A iluminação pode ser utilizada em qualquer altura, mesmo com o aparelho desligado.

Ligar/Desligar: Premir a tecla ⚙.

Regulação da luminosidade:

□ Manter premida a tecla 🔒 até obter a luminosidade pretendida.

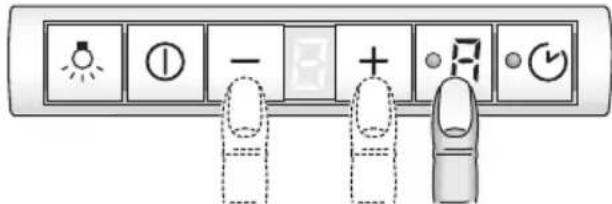

Regulação da sensibilidade do comando por sensores:

1. Manter premida a tecla do automático.

2. Premindo a tecla + ou -, é indicada a sensibilidade actual.

3. Com a tecla + ou -, é possível agora regular a sensibilidade do comando por sensores.

☐ Regulação de fábrica: 7.

□ Regulação mínima: □.

□ Regulação máxima: 9.

Filtros e manutenção

Filtro de gordura:

Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.

A malha do filtro é de metal não inflamável.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados.

Indicação de saturação:

Se o filtro estiver saturado, depois do exaustor desligado, ouve-se um aviso acústico durante 10 segundos e a indicação = está iluminada.

Neste caso os filtros devem ser imediatamente limpos.

A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo pode verificar-se uma ligeira alteração na cor dos filtros.

Importante:

Os filtros de metal muito saturados não devem ser lavados conjuntamente com a outra loiça.

Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente.. Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxugá-los e secá-los bem.

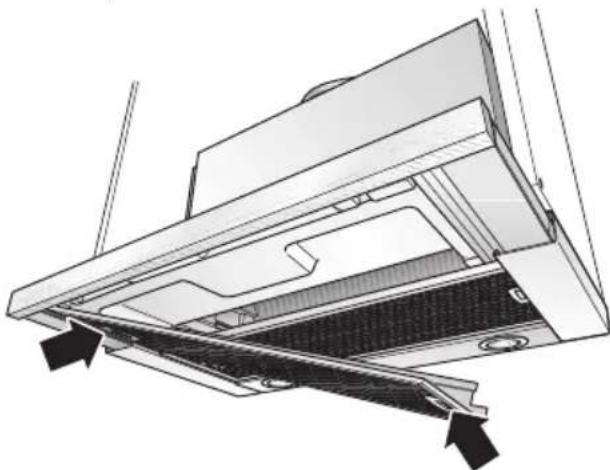

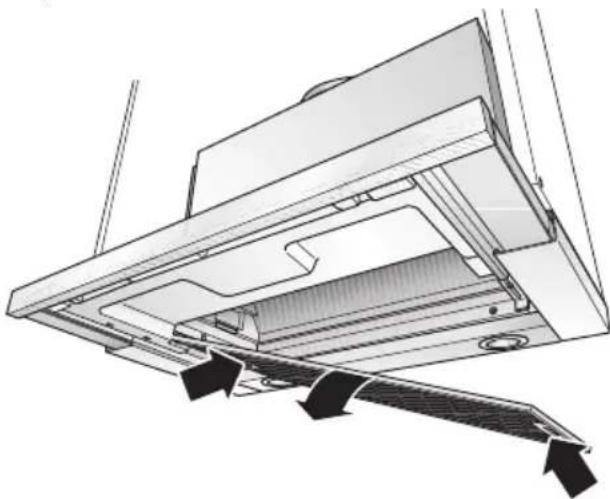

Desmontar e montar os filtros metálicos:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Puxar o filtro extensível para fora até ao batente.
2. Pressionar para dentro os encaixes frontais no filtro de gorduras e retirar o filtro para fora.

1. Pressionar para dentro os encaixes traseiros do filtro de gorduras e retire-o para fora.

1. Limpar os filtros metálicos.
2. Recolocar os filtros lavados.
3. Apagar a indicação ≡.

☐ Premir a tecla Ⓑ, pelo menos, durante 3 segundos. Decorrido este tempo, a indicação = apaga-se.

Para reter os cheiros no funcionamento com circulação de ar.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

Através da substituição atempada do filtro de carvão activo, é evitado o perigo de incêndio provocado pela concentração de calor na confecção de fritos ou de assados.

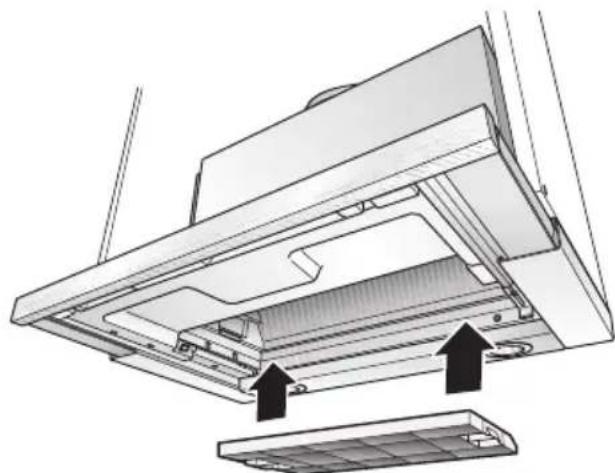

Montagem:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).

2. Aplicar o filtro de carvão activo.

1. Encaixar as patilhas em ambos os lados.

2. Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).

3. Apagar a indicação L.

□ Premir a tecla Ⓑ, pelo menos, durante 3 segundos. Decorrido este tempo, a indicação [apaga-se.

Indicação de saturação:

Se o filtro de carvão activo estiver saturado, depois do exaustor Ter sido desligado ouve-se um aviso acústico durante 6 segundos e a indicação L fica iluminada. Neste caso o filtro de carvão activo deve ser imediatamente substituído.

Desmontagem:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar o filtro de gordura.

2. Pressionar as patilhas em ambos os lados e retirar o filtro de carvão activo para baixo.

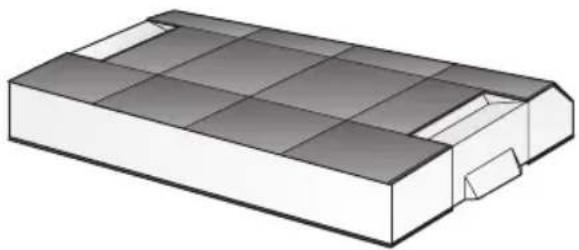

3. Substituição do filtro de carvão activo:

O filtro de carvão activo pode ser adquirido nos Serviços Técnicos. (Ver acessórios especiais).

□ Utilizar apenas filtros originais. Só assim é garantido um funcionamento optimizado do aparelho.

1. Recolocar o filtro de gordura.

Reciclagem do filtro de carvão activo velho:

Os filtros de carvão activo não têm quaisquer substâncias nocivas. Por isso eles podem ser reciclados como lixo residual.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.

⚠ Não limpar o exaustor com esponjas ásperas, nem utilizar produtos abrasivos ou com teor de soda, ácidos ou cloro!

Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas.

☐ Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido.

☐ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios e o mau funcionamento do aparelho.

⚠ As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido.

Não aplicar, nas teclas de comando, produtos para limpeza de inox.

Superfícies de aço inox:

□ Utilizar um produto para inox suave e não abrasivo.

□ Limpar apenas no sentido do polimento.

☐ Aconselhamos a utilização do nosso produto para limpeza de inox Ref. ^a 461731. Consulte a brochura anexa sobre Assistência Técnica, para saber onde adquirir este produto.

Superfícies de alumínio, verniz e material sintético:

□ Não utilizar panos secos.

□ Utilizar um produto suave para limpar janelas.

Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.

Dê atenção às Condições de Garantia constantes da brochura anexa sobre "Service".

Substituição das lâmpadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.

⚠ As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo de depois de ligadas, há perigo de queimaduras.

1. Retirar o aro da lâmpada com a ajuda de uma chave de parafusos ou similar.

Atenção; Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.

1. Voltar a encaixar o aro da lâmpada.

2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funcionar, deverá verificar, se a lâmpada está bem encaixada.

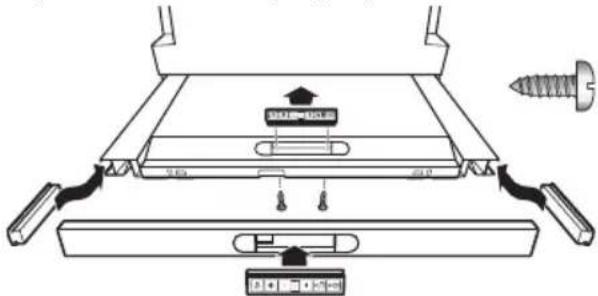

Alteração do posicionamento do painel de comandos

É possível deslocar o painel de comandos do centro do filtro extensível para o lado esquerdo ou para o lado direito.

Além disso, o painel de comandos pode ser montado à frente num puxador existente como acessório extra ou já fazendo parte do equipamento (Ver acessórios especiais na última página).

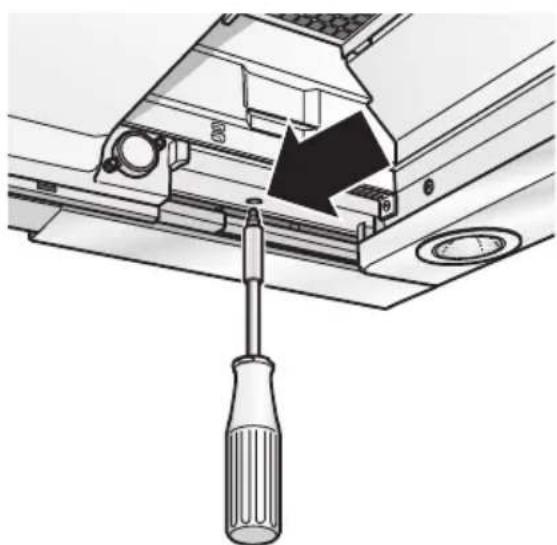

1. Desaperte, pela parte de baixo, os dois parafusos.
2. Desmonte o painel de comandos e retire a ficha do cabo de alimentação de corrente.
3. Retire a cobertura lateral existente no filtro extensível.
4. Monte a ficha do cabo de alimentação lateral no painel de comandos.
5. Empurre lateralmente o painel de comandos no filtro extensível.

⚠️ Empurrar, também, o excedente do cabo de alimentação conjuntamente com o filtro extensível.

1. Monte a cobertura no centro do filtro extensível e fixe a cobertura de baixo para cima, com os dois parafusos.

Regulação da indicação de saturação

Se for necessário proceder à modificação do tipo de funcionamento ( exaustão/circulação de ar), também a indicação de saturação para o filtro tem que ser alterada em conformidade ( ver instruções de montagem).

Anomalias

Se na indicação aparecer um = ou um L:

□ Ver o capítulo "Filtros e Manutenção".

Se não for possível utilizar o exaustor:

☐ Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente.

Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos.

(Ver índice em anexo).

Quando recorrer aos Serviços Técnicos indique por favor:

Registe estes números nos campos acima. Eles constam da chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.

⚠️O fabricante do exaustor não assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação da tubagem.

Indicações Importantes

⚠️Aparelhos velhos não são, de forma alguma, lixo.

Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.

Antes de enviar o aparelho para reciclagem, inutilize-o.

⚠️O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade.

Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.

⚠️O exaustor pode funcionar com exaustão ou circulação de ar.

⚠️Instalar o exaustor sempre centrado com a placa de cozinha.

⚠️Respeitar a distância mínima entre a placa eléctrica de cozinha e o canto inferior do exaustor: 430 mm, Fig. 1.

⚠A montagem do exaustor só é possível sobre uma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por ex. o saltar de uma faúlha), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica a fogões ou placas a gás.

⚠ Quanto menor for a distância entre o exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.

Instruções adicionais para placas a gás:

⚠️Na montagem de aparelhos de cozinhar a gás (= fogões e placas), têm que ser respeitadas as respectivas normas nacionais em vigor (p. ex. na Alemanha: Regulamentações Técnicas sobre Instalações de Gás TRGI).

⚠Têm que ser respeitadas as instruções e as normas de instalação do fabricante.

⚠️O exaustor só pode ser instalado junto de um armário superior ou de uma parede alta. Distância mínima: 300 mm.

⚠️A distância mínima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

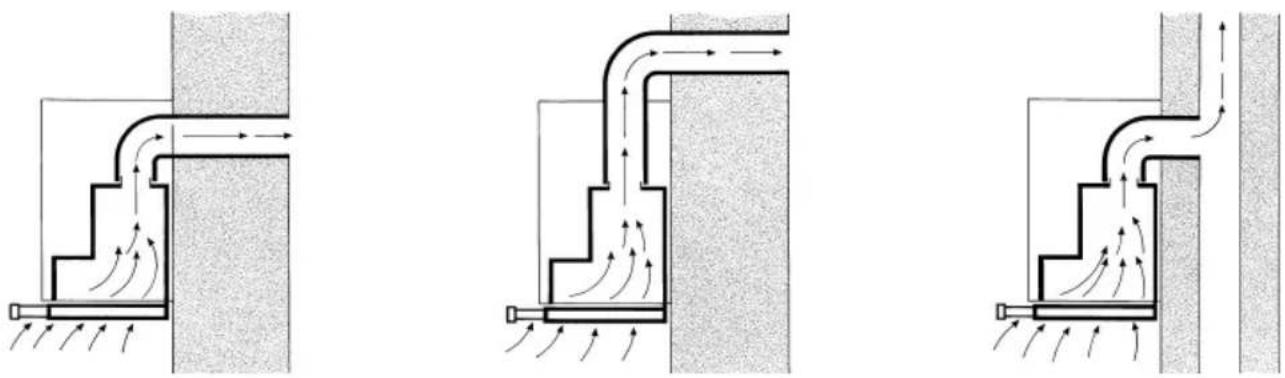

Funcionamento com exaustão

O ar da exaustão é conduzido para cima, através de um canal, ou directamente para o exterior através da parede.

A exaustão do ar não pode ser feita através de uma chaminé de saída de fumos ou de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrem aparelhos de queima.

Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais ( p. ex. Departamento Regulador da Construção Civil).

Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenena- mento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação.

No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação.

No caso de funcionamento de evacuação de ar deve ser montada uma válvula de contrapressão, caso ela não exista já no tubo de evacuação de ar ou na caixa mural. Se o aparelho não possuir uma válvula de contrapressão, esta pode ser adquirida numa casa especializada.

Se o ar da exaustão for conduzido através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Rendimento ideal do exaustor:

☐ Tubo de evacuação de ar curto e liso.

☐ Tubo com o menor número possível de curvaturas.

☐ Tubo com o maior diâmetro possível (de preferência ø 150 mm) e curvaturas grandes.

A utilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.

⚠️O fabricante do exaustor não assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação da tubagem.

□ Tubos redondos

Tubo de evacuação curto: diâmetro interno mín. 120 mm, Tubo de evacuação comprido: diâmetro interno mín. 150 mm.

Os canais planos devem apresentar uma secção interior equivalente à dos tubos redondos.

Eles não devem ter nenhum desvio muito pronunciado.

120 mm approx. 113 cm 150 mm approx. 177 cm

☐ No caso de diferentes diâmetros de tubo: aplicar uma tira vedante.

No caso de funcionamento de evacuação de ar assegurar o ingresso de ar fresco suficiente.

Evacuação de ar directamente para trás:

Apenas é possível dentro do armário de parede, se ele for alto e consoante o tamanho do tubo de evacuação de ar.

Para esse efeito, fazer uma abertura na parede traseira do armário de parede, com um entalhe para o cabo de ligação eléctrica.

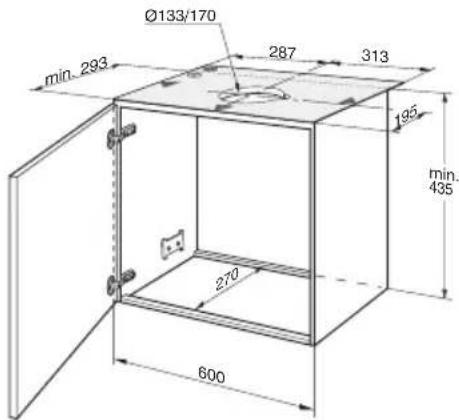

Evacuação de ar para cima:

Ø133/170 287 313 min. 293 195 min. 435 270 600

1. Para esse efeito, fazer uma abertura na parte de cima do armário de parede, com um entalhe para o cabo de ligação eléctrica.

2. O molde Ⓘé fornecido juntamente -.

3. Recortar o fundo do armário – caso possua – a toda a largura e numa profundidade mín. de 270 mm.

Ligação do tubo de evacuação de ar ø 150 mm:

☐ Fixar o tubo de evacuação de ar directamente na tubuladura de evacuação de ar.

Ligação do tubo de exaustão com ∅ de 120 mm:

- Fixar a redução anexa na saída de ar do exaustor. Os furos na saída do ar têm que ser calafetados.

☐ Fixar o tubo de exaustão na redução.

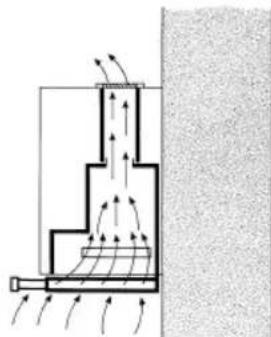

Função de circulação de ar

Com filtro de carvão activo, se não existirem condições para funcionamento de exaustão.

⚠️O jogo completo de montagem pode ser adquirido nos nossos Serviços Técnicos.

O número de encomenda correspondente pode ser encontrado no final destas Instruções de Serviço.

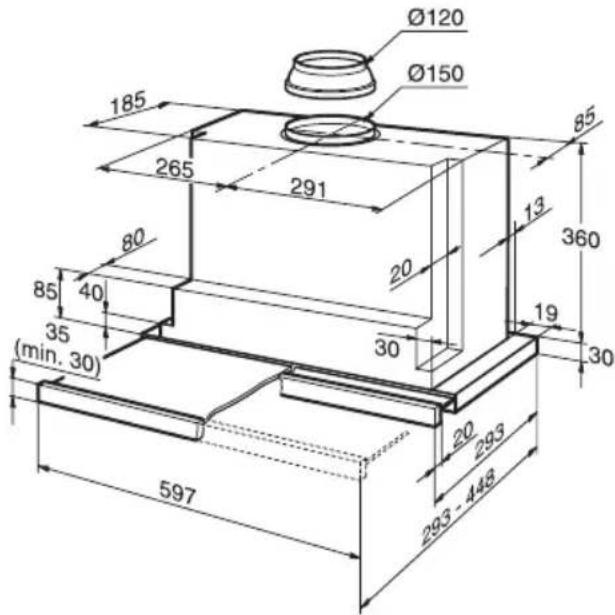

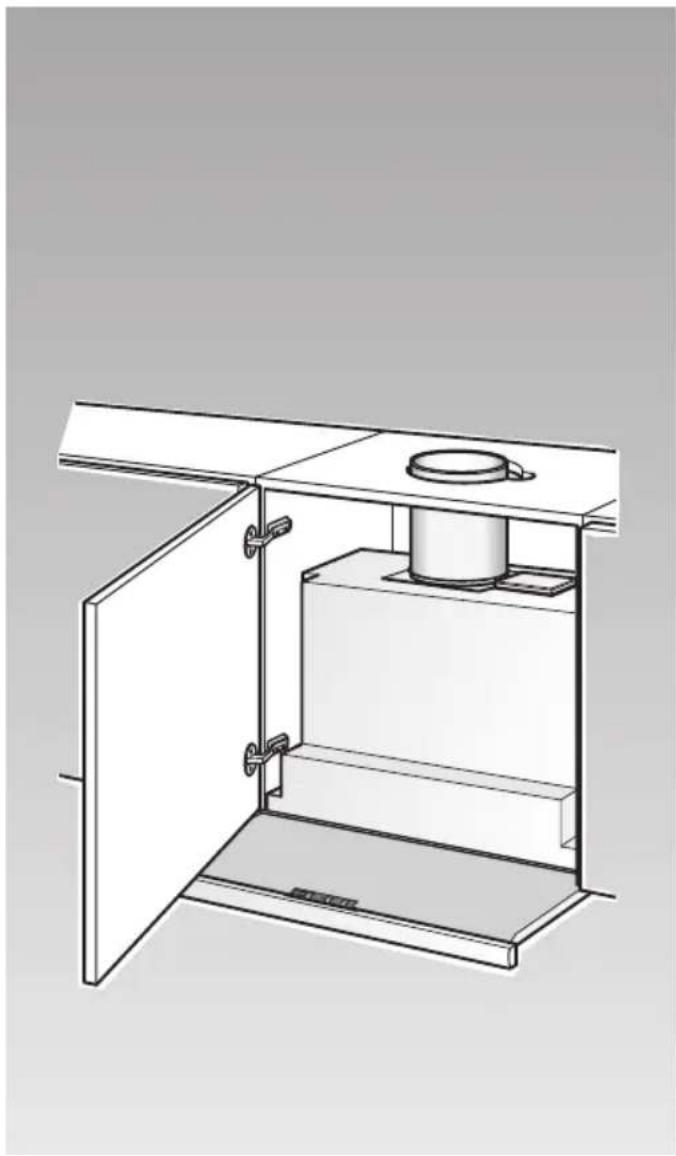

Preparar armário de parede

Este exaustor foi previsto para a montagem num armário de parede com as seguintes dimensões:

Largura: 600 mm

Profundidade: 293 a 350 mm

No caso de armários com uma profundidade superior a 293 mm, o exaustor pode ser deslocado para trás para possibilitar, por exemplo, colocar uma prateleira para especiarias à frente do exaustor.

Para isso, aplicar o molde Ⓘ em conformidade mais atrás.

⚠ Garantir a estabilidade do armário durante e após a montagem.

Mesmo no caso de montagem no final de uma cozinha integrada.

Ø120 Ø150 185 265 291 85 13 360 80 20 85 40 35 (min. 30) 30 19 30 20 293 293 - 448 597

1. Marcar dois pontos de fixação - à direita e à esquerda - em cada uma das partes interiores do armário e fazer os respectivos furos com um buril.

45,5 135 20

Furar:

Para marcar os pontos de fixação, utilizar o molde fornecido juntamente ⑪.

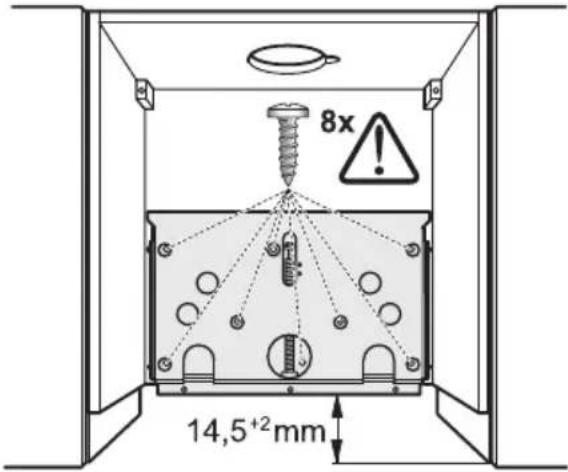

1. Aparafusar ambas as placas de fixação.

2. Pendurar o armário com a porta e alinhá-lo.

⚠️ Respeitar a distância mínima entre os discos de cozinhar e o exaustor! Fig. 1.

Montar no armário de parede

⚠️ Controlar o alinhamento das portas do armário e, caso necessário, ajustá-las de novo.

1. Retirar o filtro de gorduras (ver as Instruções de Serviço).

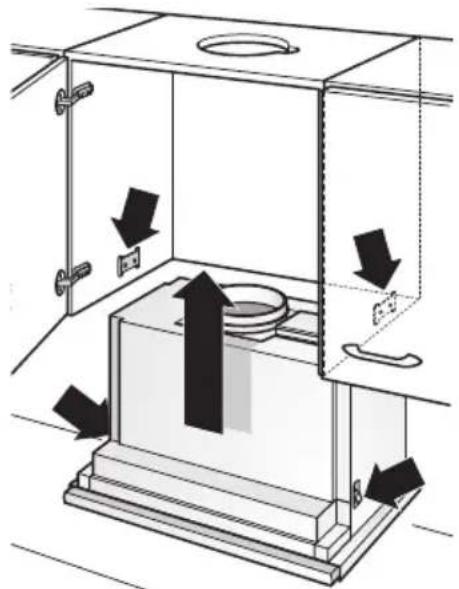

2. Levantar o exaustor por baixo para dentro do armário até ambas as linguetas de fixação terem encaixado.

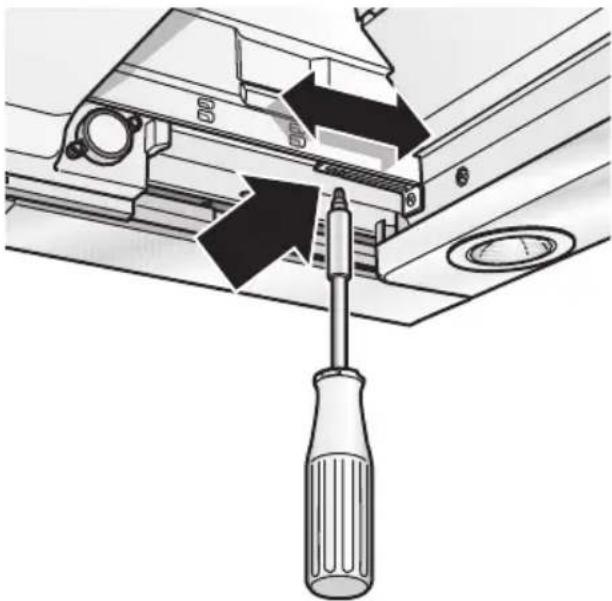

1. Apertar ambos os parafusos de fixação com uma chave de fendas.

□ Alinhar o exaustor no armário.

Apertar, com cuidado, os parafusos de fixação.

⚠️ Verificar se o exaustor está bem fixo no armário.

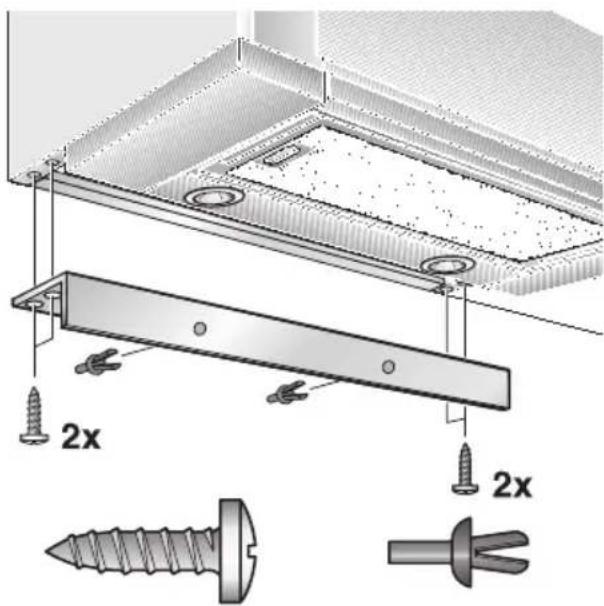

1. Caso seja necessário, reduzir a cobertura da parede para a medida necessária (p. ex. serrar). Fazer a montagem prévia da cobertura da parede com os grampos anexos. Fixar a cobertura da parede no armário superior.

2x 2x

1. Passar o cabo de alimentação para fora do armário.

2. Efectuar a ligação do tubo no armário superior.

- Em caso de necessidade, fixar a mangueira de ar no tecto do armário -.

1. Voltar a montar o filtro de gordura (Ver as Instruções de Serviço).

Nota: A caixa do exaustor pode ficar escondida no interior do armário de parede (p. ex., por meio de placas de aglomerado).

Tomar atenção ao seguinte:

☐ O fundo falso não deve ficar apoiado na caixa do exaustor.

☐ Não fixar as coberturas à caixa.

☐ Tem que ser previsto o acesso por parte do serviço de assistência técnica.

Montar no armário de parede

Se quiser montar o exaustor deslocado para trás no armário, os encostos para a gaveta extensível do filtro podem ser deslocados para a frente.
Para esse efeito, desapertar os parafusos, deslocar os encostos e voltar a apertar os parafusos.

Saída de ar Circulação de ar
13,0 13,5

Reservamo-nos o direito a alterações de construção no âmbito do desenvolvimento técnico.

Alterar o posicionamento do painel de comandos:

Ver as Instruções de Serviço.

Montagem do puxador:

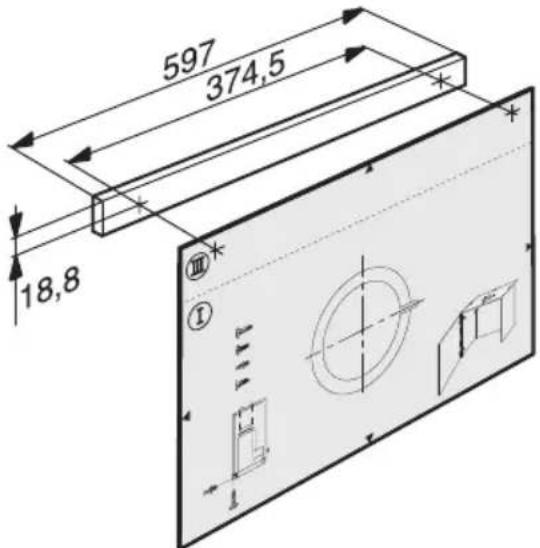

Na gaveta extensível do filtro tem que ser montado um puxador.

O puxador pode ser uma régua de madeira que combine com o móvel de cozinha ou pode ser adquirido como acessório extra (Ver os acessórios especiais na última página).

1. Com o molde Ⓗdornecido juntamente, marcar três pontos de fixação na régua de madeira e fazer os respectivos furos com um buril. Furar: ∅ 2 mm – máx. 10 mm de profundidade.

597 374,5 18,8 ③ ①

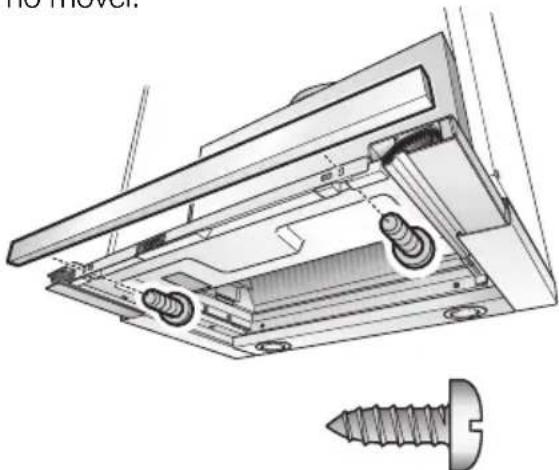

1. Alinhar o puxador e fixá-lo no aparelho.

⚠ Não deixar o cabo plano entalado no móvel.

O exaustor só deve ser ligado a uma tomada com contacto de protecção, instalada segundo as normas de segurança. Esta tomada deve ser instalada num ponto acessível, próximo do exaustor.

A tomada com contacto de protecção deve ser ligada através de um circuito de corrente próprio.

Especificações eléctricas:

Estas encontram-se na chapa de características, situada no interior do exaustor - depois de retirar as armações do filtro.

⚠Ao efectuar reparações desligar sempre o aparelho da corrente eléctrica.

Comprimento do fio eléctrico: 1,30 m. No caso de ser necessária uma ligação fixa:

O exaustor só deve ser ligado por um electricista competente e registado pela empresa abastecedora de energia eléctrica.

Por parte do instalador tem que ser previsto um dispositivo separador. Como dispositivo separador consideram-se interruptores com uma abertura de contacto superior a 3 mm e desconexão em todos os pólos. Aqui se incluem disjuntores e contactores.

Este exaustor corresponde às normas da Comunidade Europeia relativas a desparasitagem.

Desmontar do armário de parede

1. Cortar a ligação eléctrica.

2. Desligar os tubos.

3. Desmontar os filtros.

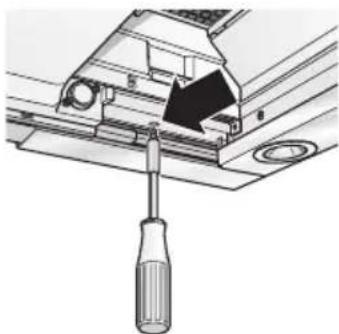

4. Soltar os parafusos de fixação à esquerda e à direita, até o exaustor não descair mais.

⚠ Não levantar o exaustor ao desapertar os parafusos de fixação.

1. Levantar brevemente o exaustor até as linguetas de fixação desencaixarem e deixar o aparelho descair.

Os parafusos de fixação podem ter ficado salientes. Ao levantar o exaustor, não empurrar o filtro extensível para dentro com violência.

1. Preparar para nova montagem:

Aparafusar os parafusos de fixação à esquerda e à direita até as linguetas se afastarem lateralmente.

Alteração de funcionamento por exaustão para circulação de ar

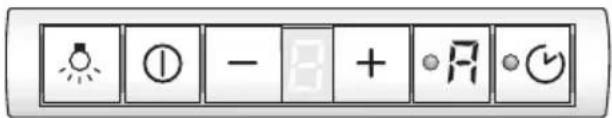

Alteração do comando electrónico para funcionamento por circulação de ar:

O exaustor é fornecido com a regulação para funcionamento por exaustão de ar.
☐ O exaustor deve ser ligado e desligado.

□ Na indicação aparece um £.

1. Soltar as teclas.

☐ A indicação apaga-se, passado pouco tempo.

Repor na função de exaustão de ar:

1. Repetir o procedimento.
   □ Na indicação aparece um ≡.
2. Soltar as teclas.
   ☐ A indicação apaga-se, passado pouco tempo.

	LZ45500
	434229
	Aluminium: LZ46170Metall: LZ46150
	Aluminium: LZ46070Metall: LZ46050
AbsenkrahmenLowering frameDu cadre d'abaissementBefestigingsframeDei telai per l'abbassamentoBastidor para bajar	LZ46000
