FOIRE AUX QUESTIONS - DEH-4800DAB PIONEER

Pourquoi le autoradio PIONEER DEH-4800DAB ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement connecté et que le fusible n'est pas grillé.

Comment réinitialiser le PIONEER DEH-4800DAB ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'SRC' et le bouton 'Reset' en même temps jusqu'à ce que l'écran s'éteigne.

Comment appairer mon smartphone avec le PIONEER DEH-4800DAB ?

Activez le Bluetooth sur votre smartphone, recherchez les appareils disponibles et sélectionnez 'PIONEER DEH-4800DAB' pour établir la connexion.

Pourquoi je n'ai pas de son sur certaines stations de radio ?

Assurez-vous que l'antenne est correctement connectée et que vous êtes dans une zone avec une bonne réception radio.

Comment régler l'égaliseur sur le PIONEER DEH-4800DAB ?

Accédez au menu 'Audio', puis sélectionnez 'Égaliseur' pour ajuster les paramètres selon vos préférences.

Comment changer la langue de l'interface ?

Allez dans le menu 'Réglages', sélectionnez 'Langue' et choisissez la langue souhaitée.

Le PIONEER DEH-4800DAB ne lit pas mes fichiers USB, que faire ?

Vérifiez que le format de fichier est compatible (MP3, WMA, WAV) et que la clé USB est formatée en FAT32.

Comment mettre à jour le firmware du PIONEER DEH-4800DAB ?

Visitez le site web de PIONEER pour télécharger la dernière version du firmware et suivez les instructions fournies.

Comment régler la luminosité de l'écran ?

Accédez au menu 'Réglages', puis sélectionnez 'Affichage' pour ajuster la luminosité.

Le son est déformé, que faire ?

Vérifiez les réglages de volume et d'égaliseur, et assurez-vous que les haut-parleurs sont correctement installés et en bon état.

MODE D'EMPLOI DEH-4800DAB PIONEER

Avant de commencer 2

Mise en route 3

Radiodiffusion numérique (Digital Audio Broadcasting - DAB)...5

Radio. 6

CD/USB/iPod/AUX 7

Mode d'application 9

Utilisation de Pioneer ARC APP 9

Réglages 10

Réglages FUNCTION 10

Réglages AUDIO 12

Réglages SYSTEM 12

Réglages ILLUMINATION 13

Réglages MIXTRAX 14

Informations complémentaires 17

• Parmi les instructions suivantes, les clés USB ou les lecteurs audio USB sont collectivement désignés sous le nom de « périphérique USB »
• Dans ce mode d'emploi, les iPod et les iPhone sont collectivement désignés sous le nom d'« iPod ».

Avant de commencer

Nos vous remercions d'avoir acheté cet appareil PIONEER

Pour garantir une utilisation correcte, liquez bien ce mode d'emploi avant d'utiliser cet apparéil. Il est particulièrement important que vous lisiez et respectiez les indications ATTENTION et PRECAUTION de ce mode d'emploi. Conserve-le dans un endroit sur et facilement accessible pour toute consultation utérieure.

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Dans les états membres de l'UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d'achat d'un produit similaire).

Dans les pays qui ne sont pas mentionnés ci-dessus, vous devez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut.

En agissant ainsi, vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l'environnement et la santé publique.

Attention

• N'essayez pas d'installer cet appareil ou d'en faire l'entretien vous-même. L'installation ou l'entretien de cet appareil par des personnes sans formation et sans expérience en équipement électronique et en accessoires automobiles peut être dangereux et vous exposer à des risques d'électrocution ou à d'autres dangers.
• N'essayez pas de démonter ou de modifier cet appareil. Veillez à quitter la route et garer votre véhicule en lieu sûr avant d'essayer d'utiliser les commandes de l'appareil.

• Ne laissez pas cet appareil entrer en contact avec de l'humidité et/ou des liquides. Cela pourrait provoquer une décharge électrique. Tout contact avec des liquides pourrait également provoquer des dommages, de la fumée et une surchauffe de l'appareil.
• Maintenez le niveau d'écoute à une valeur telle que vous puissiez entendre les sons provenant de l'extérieur.
• Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne.
• Ce produit est évalué sous des conditions climatiques modérées et tropicales conformément à la norme CEI 60065 sur les Appareils audio, video et appareilsiques analogues - Exigences de sécurité.

Cet appareil est un produit laser de Classe 1, classé selon l'article IEC 60825-1:2007 relatif à la Sécurité des produits laser.

APPAREIL À LASER DE CLASSE 1

Si vous rencontrez des problèmes

En cas d'anomalie, veuillez contacter votre revendeur ou le centre d'entretien agréé par PIONEER le plus proche.

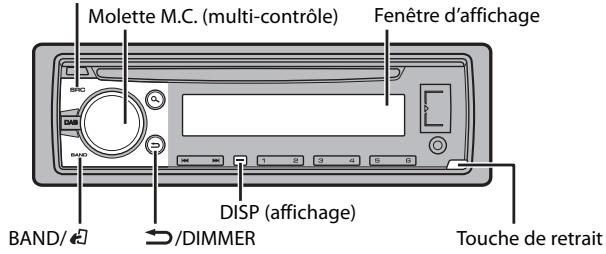

DEH-X6800DAB

SRC (source)/OFF

Opérations fréquemment utilisées

Les touches disponibles varient selon les appareils.

Objectif	Opération
Mettre l'appareil sous tension*	Appuyez sur SRC/OFF pourmettre l'appareil sous tension. Appuyez longuement sur SRC/OFF pourmettre l'appareil hors tension.
Régler le volume	Tournez la molette M.C..
Sélectionner une source	Appuyez plusieurs fois sur SRC/OFF.
Modifier les informations d'affichage	Appuyez plusieurs fois sur DISP.
Revenir à l'affichage/la liste précédente(e)	Appuyez sur ⇌/DIMMER ou BAND/ ⇌.
Revenir à l'affichage normal à partir du menu	Appuyez sur BAND/ ⇌ ou appuyez longuement sur BAND/ ⇌.

• Si le fil bleu/blanc de l'appareil est relié à la borne de commande du relais d'antenne automatique du véhicule, l'antenne se déploie lorsque la source de cet appareil est mise en service. Pour rétracter l'antenne, mettez la source hors service.

Indication de l'affichage

Indication	Description
«	Apparaît lorsqu'il existe un niveau inférieur de menu ou de dossier.
ρ	Apparaît lorsque vous appuyez sur la touche Ⓞ.
LOC	Apparaît lorsque la fonction d'accord sur une station locale est en service (page 11).
TP	Apparait lorsqu'un programme d'informations routières est capté.
TA	Apparait lorsque la fonction TA (informations routières) est activée (page 11).
S.Rtrv	Apparait lorsque le sound retriever (correcteur de son compressé) est en service (page 11).
XX	Apparait lorsque la lecture aléatoire est en service.
←	Apparait lorsque la lecture repétée est en service.
→	Apparait lorsque la fonction de commande d'iPod est en service (page 8).

Retrait de la face avant

Retirez la face avant pour empêcher tout vol. Débranchez tous les câbles et les périphériques branchés à la face avant et mettez l'appareil hors tension avant de le retirer.

Retirer

Fixer

Important

• Évitez de soumettre la face avant à des chocs excessifs. Tenez la face avant à l'abri du soleil et des températures élevées.
• Stockez toujours la face avant détachée, dans un étui de protection ou un sac.

Menu de configuration

Lorsque vous mettez le contact sur ON après avoir installé l'appareil, [SET UP : YES] s'affiche. 1 Appuyez sur la molette M. C.. Si vous n'utilisez pas l'appareil dans les 30 secondes qui suivent, le menu de configuration disparaît. Si vous préférez ne pas effectuer la configuration pour l'instant, tournez la molette M. C. pour sélectionner [NO], puis appuyez pour valider. 2 Tournez la molette M. C. pour sélectionner les options, puis appuyez pour valider.

Pour passer à l'option de menu suivante, vous devez valider leur sélection.

Éléments de menu	Description
LANGUAGE [ENG] (anglais), [PYC] (russe), [TUR] (turc)	Sélectionné la langue d'affichage des informations textuelles à partir d'un fichier audio compressé.
CLOCK SET	Réglez l'horloge.
FM STEP [100], [50]	Sélectionné l'increment d'accord FM à partir de 100 kHz ou de 50 kHz.
DAB ANT PW [ON]	Fournissez l'alimentation à une antenné DAB. À sélectionner lorsque vous utilisez l'antenne DAB en option (AN-DAB1, vendue séparément) avec l'appareil.
[OFF]	Aucune alimentation n'est fournie à une antenné DAB. À sélectionner lorsque vous utilisez une antenné passive sans amplificateur.

3 [QUIT: YES] apparaît lorsque tous les réglages sont terminés.

Pour revenir au premier élément du menu de configuration, tournez la molette M. C. pour sélectionner [QUIT: NO], puis appuyez pour valider.

Appuyez sur la molette M. C. pour valider les réglages.

Lorsque [DAB ANT PW] est réglé sur [ON], [UPDATING LIST] s'affiche et la liste de service est mise à jour.

Remarques

• Vous pouvez annuler le réglage du menu en appuyant sur SRC/OFF.
• Ces paramètres peuvent être ajustés à tout moment à partir des réglages SYSTEM (page 12) et des réglages INITIAL (page 5).

Annulation de l'affichage de démonstration (DEMO OFF)

1 Appuyez sur la molette M. C. pour afficher le menu principal. 2 Tournez la molette M. C. pour sélectionner [SYSTEM], puis appuyez pour valider. 3 Tournez la molette M. C. pour sélectionner [DEMO OFF], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner [YES], puis appuyez pour valider.

Réglages INITIAL

1 Appuyez longuement sur SRC/OFF jusqu'à ce que l'appareil se mette hors tension. 2 Appuyez longuement sur SRC/OFF pour afficher le menu principal. 3 Tournez la molette M. C. pour sélectionner [INITIAL], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner une option, puis appuyez pour valider.

Remarque

Les options varient selon les appareils.

Éléments de menu	Description
FM STEP[100], [50]	Sélectionnéz l'increment d'accord FM à partir de 100 kHz ou de 50 kHz.
SP-P/O MODE[REAR/SUB.W]	À sélectionner lorsqu'un haut-parleur à gamme étednue est relié aux fils de sortie du haut-parleur arrêté et qu'un haut-parleur d'extrêmes graves est branché à la sortie RCA.
[SUB.W/SUB.W]	À sélectionner lorsqu'un haut-parleur d'extrêmes graves passif est directement relié aux fils de sortie du haut-parleur arrêté et qu'un haut-parleur d'extrêmes graves est branché à la sortie RCA.
[REAR/REAR]	À sélectionner lorsque des haut-parleurs à gamme étednue sont reliés aux fils de sortie du haut-parleur arrêté et à la sortie RCA. Si un haut-parleur à gamme étednue est relié aux fils de sortie du haut-parleur arrêté et que la sortie RCA n'est pas utilisé, vous pouvez sélectionner [REAR/SUB.W] ou [REAR/REAR].
DAB ANT PW[ON]	Fournissez l'alimentation à une antenné DAB. À sélectionner lorsque vous utilisez l'antenne DAB en option (AN-DAB1, vendue séparémented) avec l'appareil.
[OFF]	Aucune alimentation n'est fournie à une antenné DAB. À sélectionner lorsque vous utilisez une antennne passive sans amplificateur.
SYSTEM RESET[YES], [CANCEL]	SeLECTIONNZEYE pour réinitialiser les réglages de l'appareil.L'appareil redémarre automatiquement.(Certains réglages sont conservés même après la réinitialisation de l'appareil.)

Radiodiffusion numérique (digital audio broadcasting - DAB)

Pour capter des signaux DAB, branche à l'appareil une antenne DAB (AN-DAB1) (vendue séparément).

Recherche d'un composant de service

1 Appuyez sur SRC/OFF pour sélectionner [DIGITAL RADIO]. 2 Appuyez sur BAND/ ou BAND/ pour sélectionner la bande [D1], [D2] ou [D3]. 3 Appuyez sur / pour sélectionner un composant de service.

Remarque

Appuyez longuement sur , puis relâchez pour rechercher un service disponible. Le balayage s'arrête lorsque l'appareil capte un service.

Pour sélectionner un composant de service dans des listes de services

1 Pendant la réception DAB, appuyez sur . Affiche une liste de tous les composants de service. Appuyez à nouveau sur Q pour rechercher un composant de service par ordre alphabétique. 2 Sélectionnez un composant de service dans la liste que vous avez sélectionnée, puis appuyez sur la molette M. C. pour valider.

Remarque

Vous pouvez mettre à jour la liste de services en appuyant longuement sur . Pour annuler la mise à jour, appuyez à nouveau sur .

Pour mémoriser des composants de service

Lorsque vous captez le composant de service que vous souhaitez mémoriser, appuyez longuement sur l'une des touches numériques (1 / 6 / ) jusqu'à ce qu'elle cesse de clignoter.

Pour capter des composants de service mémorisés

1. Sélectionnez la bande, puis appuyez sur l'une des touches numériques (1/∧ à 6/⇌).

Fonctions de pause/décalage temporel

L'appareil mémorise automatiquement les émissions récentes. La capacité de mémoire de cet appareil varie selon le débit binaire du composant de service utilisé. La capacité de mémoire approximative est de cinq minutes pour 192 kBitt/s.

Pour mettre sur pause/reprendre la lecture

Pendant la réception du composant de service, appuyez sur DAB.

Pour utiliser la fonction de décalage temporel (uniquement pour le modèle DEH-X6800DAB)

1 Pendant la réception du composant de service, appuyez sur /DIMMER. 2 Appuyez sur (retour en arrière d'une minute) / (saut en avant d'une minute) pour ajuster le point de lecture.

Radio

Les fréquences du symphoniseur de cet appareil sont destinées à une utilisation en Europe de l'Ouest, Asie, Moyen-Orient, Afrique et Océanie. Son utilisation dans d'autres régions peut se traduire par une réception de mauvaise qualité. La fonction RDS (Radio Data System) n'est opérationnelle que dans les régions où des signaux RDS sont diffusés pour les stations FM.

Réception des stations présélectionnées

1 Appuyez sur SRC/OFF pour sélectionner [RADIO]. 2 Appuyez sur BAND/ ou BAND/ pour sélectionner la bande [FM1], [FM2], [FM3], [MW] ou [LW]. 3 Appuyez sur l'une des touches numériques (1/ ∧ à 6/¬).

Conseil

Les touches «▶/▶» peuvent également servir à sélectionner une station préréglée lorsque [SEEK] est réglé sur [PCH] dans les réglages FUNCTION (page 11).

Les six stations les plus puissantes sont mémorisées sur les touches numériques (1/∧ à 6/).

1 Après avoir sélectionné la bande, appuyez sur la molette M. C. pour afficher le menu principal. 2 Tournez la molette M. C. pour sélectionner [FUNCTION], puis appuyez pour valider. 3 Tournez la molette M. C. pour sélectionner [BSM], puis appuyez pour valider.

Pour rechercher une station manuellement

Après avoir sélectionné la bande, appuyez sur /▶ pour sélectionner une station.

[SEEK] doit être réglé sur [MAN] dans les réglages FUNCTION (page 11).

Pour minimiser des stations manuellement

1 Lorsque vous captez la station que vous souhaitez mémoriser, appuyez longuement sur l'une des touches numériques (1/∧ à 6/←) jusqu'à ce qu'elle cesse de clignoter.

Utilisation des fonctions PTY

L'appareil recherche une station diffusant des informations PTY (type de programme).

1. Appuyez sur pendant la réception FM. 2. Tournez la molette M. C. pour sélectionner le type de programme [NEWS/INFO], [POPULAR], [CLASSICS] ou [OTHERS]. 3. Appuyez sur la molette M. C..

L'appareil continue à rechercher une station. Lorsqu'il en trouve une, son nom de service de programme s'affiche.

Remarques

• Pour annuler la recherche, appuyez sur la molette M. C.
• Le programme de certaines stations peut différer de celui qu'indique le PTY transmis.
• Si aucune station ne diffuse le type de programme que vous recherchez, [NOT FOUND] s'affiche pendant environ deux secondes, puis le symphoniseur revient à la station de départ.

Liste des pty

Pour plus de détails sur la liste des PTY, visitez le site Web suivant: http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

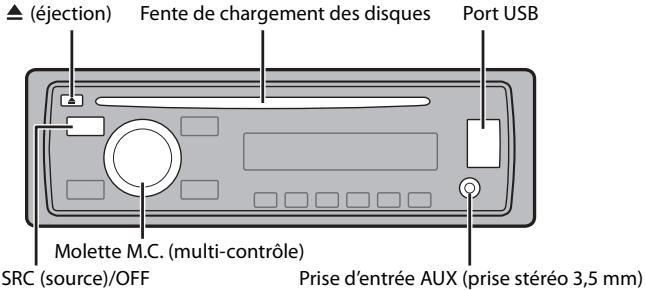

Lecture

Débranche le casque ou les écouteurs du périphérique avant de raccorder ce dernier à l'appareil.

Remarque

La disposition des touches varie selon les appareils.

1 Insérez un disque dans la fente de chargement des disques en orientant l'étiquette vers le haut.

Pour éjecter un disque, arrêtez d'abord la lecture avant d'appuyer sur.

Périphériques USB (y compris android™)/ipod

1 Ouvrez le cache du port USB. 2 Raccordez le périphérique USB/iPod à l'aide d'un câble approprié.

Remarque

Pour basculer automatique sur une source [USB] lorsqu'un périphérique USB/iPod est connecté à l'appareil, réglez [USB AUTO] sur [ON] dans les paramètres SYSTEM (page 13).

Utilisé dans un cable USB Pioneer en option (CD-US0E) pour raccorder le périphérique USB, car tout périphérique raccordé directement à l'appareil dépasse de ce dernier, ce qui peut être dangereux.

Avant de retirer le périphérique, arrêtez la lecture.

Connexions AOA

Pour plus de détails sur la connexion AOA, voir page 10.

Connexion MTP

Il est possible de connecter un périphérique Android (utilisant le système d'exploitation Android 4.0 ou une version supérieure) via une connexion MTP à l'aide du câble fourni avec le périphérique. Toutefois, selon le périphérique connecté et les numéros des fichiers qu'il contient, il se peut que la lecture de fichiers audio/morceaux soit impossible via MTP. Notez que la connexion MTP n'est pas compatible avec les formats de fichier WAV et ne peut pas être utilisée avec la fonction MIXTRAX.

Remarque

Si vous utilisez une connexion MTP, vous devez régler [ANDROID WIRED] sur [MEMORY] dans les paramètres SYSTEM (page 13).

1 Insérez la mini-fiche stéreo dans la prise d'entrée AUX. 2 Appuyez sur SRC/OFF pour sélectionner la source [AUX].

Remarque

Si [AUX] est réglé sur [OFF] dans les réglages SYSTEM, il est impossible de sélectionner [AUX] en tant que source (page 13).

Opérations

Veuillez procéder à différents ajustements dans les règles FUNCTION (page 10). Notez que les opérations suivantes ne fonctionnent pas pour un périhérique AUX. Pour utiliser un périhérique AUX, utilisez le périhérique proprement dit.

Objectif	Opération
SéLECTIONNER un dossier/album*1	Appuyez sur 1/À ou 2/V.
Sélectionner une piste/un morceau (chapitre)	Appuyez sur ↓ ou ▷.
Avance ou return rapide*4	Appuyez longuement sur ↓ ou ▷.
Rechercher un fjichier dans une liste	1 Appuyez sur Q pour afficher la liste.2 Tournez la molette M.C. pour sélectionner la catégorie ou le nom de fjichier (dossoir) de votrechoix, puis appuyez pour valider.3 Tournez la molette M.C. pour sélectionner le fjichier de votrechoix, puis appuyez pour valider.La lecture démarre.
Afficher une liste de fjichiers dans la catégorie/le dossoir sélectionné(e)*1	Appuyez sur la molette M.C. lorsqu'une catégorie/un dossoir est sélectionné(e).
Lire un morcau de la catégorie/du dossier sélectionné(e)*1	Appuyez longuement sur la molette M.C. lorsqu'une catégorie/un dossoir est sélectionné(e).
Recherche alphabétique (iPod uniquement)	1 Appuyez sur Q pour afficher la liste.2 Tournez la molette M.C. pour sélectionner la liste de-categories de votrechoix, puis appuyez sur Q, pour accéder au mode de recherche alphabétique.(Pour accéder au mode de recherche alphabétique, vous pouvez également tourné deux fois la molette M.C.)3 Tournez la molette M.C. pour sélectionner une dette, puis appuyez pour afficher la liste alphabétique.Pour annuler la recherche alphabétique, appuyez sur √/DIMMER ou BAND/ √.
Lecture repétée	Appuyez sur 6/ √.
Lecture aléatoire	Appuyez sur 5/ √.
Lecture aléatoire de toutes les pistes (iPod uniquement)	Appuyez longuement sur 5/ √.
Pause/Reprise de la lecture	Appuyez sur 4/ PAUSE.
Sound retriever (correcteur de son compressé)*1*2*3	Appuyez sur 3/S.Rtrv. [1] : efficace pour les taux de compression faibles [2] : efficace pour les taux de compression élevés

Objectif	Opération
Retour au dossier racine (CD/USB unquivalent)*1	Appuyez longuement sur BAND/« ou «.
Commutation entre les modes audio compressé et CD-DA (CD unquivalent)	Appuyez sur BAND/« ou BAND/«.
Changer de lecteur sur le pérophérique USB (pérophériques prenatal en charge le protocole de classe de pérophérique de stockage de masse USB unquivalent)	Appuyez sur BAND/« ou BAND/«.

1 Fichiers d'audio compressés uniquement 2 Cette fonction est désactivée lorsque USB est sélectionné en tant que source et que la fonction MIXTRAX est activée. 3 En l'absence de touche 3/S. Rtrv. sur l'appareil, il est possible de sélectionner la fonction de sourd retriever (correcteur de son compressé) dans les réglages FUNCTION. 4 Si vous utilisez la fonction avance ou retour rapide au moment de la lecture d'un fichier VBR, la durée de lecture peut ne pas être correcte.

Mode de lecture en lien

Vous pouvez accéder à des morceaux en vous basant sur l'artiste, l'album ou le genre en cours de lecture.

1 Pendant l'écoute d'un morceau, appuyez longuement sur pour entrer en mode de lecture en lien. 2 Tournez la molette M. C. pour sélectionner le mode ([ARTIST], [ALBUM], [GENRE]), puis appuyez pour valider.

Le morceau/l'album sélectionné est lu après le morceau en cours de lecture.

Remarque

Le morceau/l'album sélectionné peut être annulé si vous utilisez d'autres fonctions que le mode de lecture en lien (ex. : avance et retard rapides).

Commande d'un ipod

Vous pouvez commander l'appareil via un iPod raccordé.

Les modèles d'iPod suivants ne sont pas compatibles avec cette fonction.

• iPod nano 1ère génération, iPod avec vidéo

1 Appuyez sur BAND/ ou BAND/ en cours de lecture, puis sélectionnez le mode de commande.

[CONTROL iPod]: la fonction iPod de l'appareil peut être activée à partir de l'iPod raccordé.

[CONTROL AUDIO]: la fonction iPod de l'appareil ne peut être activée que par les touches situées sur l'appareil. Dans ce mode, il est impossible de mettre l'iPod raccordé sous ou hors tension.

Remarques

• La commutation du mode de commande sur [CONTROL iPod] met en pause la lecture d'un morceau. Utilisez l'iPod racordé pour reprendre la lecture.
• Les opérations suivantes sont toutes accessibles à partir de l'appareil, même si le mode de commande est réalisé sur [CONTROL iPod].
• Pause, avance/retour rapide, sélection d'un morceau/chapitre
• Le volume ne peut être réglé qu'à partir de cet appareil.

(Uniquement pour le modèle DEH-X6800DAB)

La fonction MIXTRAX crée un mélange ininterrompu de pistes de votre bibliothèque sociale, agrémenté d'effets d'éclairage. Pour plus de détails sur les réglages de MIXTRAX, voir page 14.

Remarques

• Cette fonction n'est pas compatible avec un périphérique Android connecté via MTP.
• Lorsque USB est sélectionné en tant que source et que la fonction MIXTRAX est en cours d'utilisation, la fonction de sound retriever (correcteur de son compressé) est déactivée.
• Selon le fichier/morceau, il se peut que les effets sonores soient indisponibles.
• Désactivez la fonction MIXTRAX si les effets déclenchés qu'elle produit vous gênent dans votre conduite.

1. Appuyez sur 3/MIX pour activer/désactiver MIXTRAX.

Mode d'application

Vous pouvez écouter une application sur un iPhone via cet appareil. Dans certains cas, vous pouvez commander une application en utilisant cet appareil.

Pour plus de détails sur les périphériques compatibles, visitez notre site Web.

Important

L'utilisation d'applications tierces peut impliquer ou nécessiter la fourniture d'informations personnelles, que ce soit en créant un compte d'utilisation ou une autre méthode, ainsi que, pour certaines applications, la fourniture de données de géolocalisation.

TOUTES LES APPLICATIONS TIERCES RELEVENT DE L'ENTIRE RESPONSABIITE DES FOURSINSEURS, NOTAMMENT MAIS SANS S'Y LIMITER, LA COLLECTE ET LA PROTECTION DES DONNÉES UTILISATEUR ET LES BONNES PRATIQUES DE CONFIDENTIALITE. EN ACCÉDANT À UNE APPLICATION TIERCE, VOUS ACCEPTEZ DE PRENDRE CONNAISSANCE DES CONDITIONS DE SERVICE ET DES RÉGLES DE CONFIDENTIALITE DES FOURSINSEURS. SI VOUS N'ACCEPTEZ PAS LES CONDITIONS OU RÉGLES D'un FOURSINSEUR OU SI VOUS N'ACCEPTEZ PAS L'UTILISATION DES DONNÉES DE GÉOLOCALISATION, LE CAS ÉCHEANT, N'UTILISEZ PAS CETTE APPLICATION TIERCE.

Pour les utilisateurs d'iphone

Cette fonction est compatible avec les iPhone et les iPod touch installés avec iOS 5.0 ou une version ultérieure.

Remarque

PIONEER DÉCLINE TOUTE RESPONSABILITÉ QUANT AUX APPLICATIONS OU AUX CONTENUS TIERS, Y COMPRIS, SANS S'Y LIMITER, QUANT À LEUR EXACTITUDE OU À LEUR EXHAUSTIVITE. LE CONTENU ET LA FONCTIONNALité DE DES APPLICATIONS RELÉVENT DE LA SEULE RESPONSABILITÉ DU Fournisseur DE L'APPLICATION.

Lecture d'une application via cet appareil

1 Connectez cet appareil au périphérique mobile. iPhone via USB (page 7) 2 Appuyez sur SRC/OFF pour sélectionner [APP]. 3 Activez le périphérique mobile pour lancer l'application.

Opérations de base

Vous pouvez procéder à différents ajustements dans les réglages FUNCTION (page 10).

Objectif	Opération
Sélectionner une piste	Appuyez sur ↓← ou ▷↓.
Avance ou retour rapide	Appuyez longuement sur ↓← ou ▷↓.
Pause/Reprise de la lecture	Appuyez sur BAND/← ou BAND/→.

Utilisation de pioneer ARC APP

Vous pouvez faire fonctionner l'appareil à partir de Pioneer ARC APP installé sur un périhérique iPhone/Android. Dans certains cas, vous pouvez commander des aspects de l'application, par exemple, la sélection de la source, la mise en pause, etc., à l'aide de l'appareil.

Pour plus de détails sur les opérations disponibles sur l'application, consultez la section d'aide de l'application.

Attention

N'essayez pas d'utiliser l'application tout en conduisant. Veillez à quitter la route et à garer votre véhicule en lieu sûr avant d'essayer d'utiliser les commandes de l'application.

Pour les utilisateurs d'iphone

Cette fonction est compatible avec les iPhone (iPhone 5 ou ultérieur) et les iPod touch sur lesquels iOS 8.0 ou ultérieur est installé.

Vous pouvez télécharger Pioneer ARC APP sur iTunes App Store.

Pour les utilisateurs de périphérique android

Cette fonction est compatible avec les périphériques sur lesquels est installé Android OS 4.1 ou une version ultérieure et qui prennent également en charge les profils AOA (Android Open Accessory) 2.0.

Vous pouvez télécharger Pioneer ARC APP sur Google Play™.

Remarque

Certains périphériques Android connectés via AOA 2.0 risquent de ne pas fonctionner correctement ou d'émettre des sons en raison de leur conception logicielle propre, indépendamment de la version du système d'exploitation.

Connectez-vous à pioneer ARC APP

Connectez cet appareil au périphérique mobile.

iPhone/periphérique Android via USB (page 7) iPhone/périphérique Android via USB (page 7)

Passez à l'étape 6 si vous avez sélectionné la connexion USB pour iPhone.

2 Appuyez sur la molette M. C. pour afficher le menu principal. 3 Tournez la molette M. C. pour sélectionner [SYSTEM], puis appuyez pour valider. 4 Tournez la molette M. C. pour sélectionner [ANDROID WIEDR], puis appuyez pour valider. 5 Tournez la molette M. C. pour sélectionner [APP CONTROL] pour un périphérique Android connecté via USB.

Si [ON] est sélectionné dans [P. APP AUTO ON] (page 13), Pioneer ARC APP sur le périphérique Android démarrera automatique et toutes les étapes se termineront.

Remarque

Si Pioneer ARC APP n'a pas encore été installé sur tout périphérique Android, un message vous invitant à installer l'application apparaitra sur cet appareil Android. Sélectionnez [OFF] dans [PAPP AUTO ON] pour effacer le message (page 13).

6 Appuyez sur SRC/OFF pour sélectionner une source. 7 Lancer Pioneer ARC APP sur le périphérique mobile.

Remarque

Vous avez pouzed également lancer l'application en maintenant enfoncée la commande M. C. pour l'iPhone.

Écoute de musique sur android

1 Appuyez sur SRC/OFF pour sélectionner [ANDROID].

Opérations de base

Objectif	Opération
Sélectionner une piste	Appuyez sur ↓← ou ▷▶.
Avance ou-retour rapide	Appuyez longuement sur ↓← ou ▷▶.
Pause/Reprise de la lecture	Appuyez sur 4/PAUSE.
Sound retriever (correcteur de son comprisse)*	Appuyez sur 3/S.Rtrv. [1] : efficace pour les taux de compression faibles [2] : efficace pour les taux de compression élevés

• En l'absence de touche 3/S. Retour sur l'appareil, il est possible de sélectionner la fonction de sound retriever (correcteur de son compressé) dans les réglages FUNCTION.

Réglages

Vous pouvez régler divers paramètres dans le menu principal.

1. Appuyez sur la molette M. C. pour afficher le menu principal. 2. Tournez la molette M. C. pour sélectionner l'une des catégories suivantes, puis appuyez pour valider.

• Réglages FUNCTION (page 10)
• Réglages AUDIO (page 12)
• Réglages SYSTEM (page 12)
• Réglages ILLUMINATION (page 13)
• Réglages MIXTRAX (page 14)

3 Tournez la molette M. C. pour sélectionner les options, puis appuyez pour valider.

Réglages FUNCTION

Les éléments de menu varient selon la source.

Éléments de menu	Description
S.FOLLOW DAB [ON], [OFF]	Recherche un autre ensemble prénant en charge le même composant de service avec une meilleure réception. Si aucun autre composant de service n'est troué ou si la réception reste médiocre, l'appareil passée automatiquement à une diffusion FM identique.
SOFTLINK*1*2 DAB [ON], [OFF]	Si la réception en cours du composant de service empire, l'appareil commute automatiquement sur une station dont la diffusion est similaire.
PROGRAMMY TYPE DAB [NEWS/INFO], [POPULAR], [CLASSES],[OTHERS]	Affiche des informations sur le type de programme.
ENSEMBLE DAB	Affiche une liste de tous les ensembles pertinents.
FM SETTING RADIO [TALK], [STANDARD], [MUSIC]	Adaptez le niveau de qualité sonore aux conditions de signal de radiodiffusion du signal de la bande FM. (Disponible uniquement lorsque la bande FM est sélectionnée.)
BSM RADIO	Mémorisez automatiquement les six stations les plus puissantes sur les touches numériques (1/à 6/↔).
REGIONAL RADIO [ON], [OFF]	Limitez la réception des programmes régionaux spécifiques lorsque AF (recherche des autres fréquences) est sélectionné. (Disponible uniquement lorsque la bande FM est sélectionnée.)
LOCAL RADIO FM: [OFF], [LV1], [LV2], [LV3], [LV4] MW/LW: [OFF], [LV1], [LV2]	Restreignez la station d'accord suivant la puissance du signal.

Élement de menu		Description
TA	DAB	RADIO
	[DAB+RDS TA]	Receive les bulletins d'informations routières pour DAB et RDS (DAB est prioritaire) selon les disponibilités.
	[RDS TA ONLY]	Receive les bulletins d'informations routières pour RDS uniquement, selon les disponibilités.
	[TA OFF]	Déactive cette fonction.
AF	RADIO
	[ON], [OFF]	Laissez l'appareil s'accorder sur une autre fréquence fournissant la même station. (Disponible uniquement lorsque la bande FM est sélectionnée.)
NEWS	RADIO
	[ON], [OFF]	Interrompez la source actuellément sélectionnée avec des bulletins d'informations. (Disponible uniquement lorsque la bande FM est sélectionnée.)
SEEK	RADIO
	[MAN], [PCH]	Attribuez aux touches ↓← ou ↑↓ la recherche de stations une par une (accord manuel) ou sélectionné une station à partir des canaux prérégliés.
S.RTRV	CD	USB	iPod	APP	ANDROID
	[1] (efficace pour les taux de compression faibles), [2] (efficace pour les taux de compression élevés), [OFF]	Améliorer l'audio compressé et restaurez un son riche. Indisponible lorsque: • USB est sélectionné en tant que source et que la fonction MIXTRAX est activée; • CD-DA/CD-TEXT est en cours de lecture.
AUDIO BOOK	iPod
	[FASTER], [NORMAL], [SLOWER]	Modifie la vitesse de lecture. (Indisponible lorsque [CONTROL iPod] est sélectionné en mode de commande.)
PAUSE	APP	Mettez sur pause ou repreneze la lecture.

1 Uniquement disponible dans les zones où la fonction [SOFTLINK] est prise en charge. 2 Indispensable lorsque la fonction [S. FOLLOW] est désactivée.

Réglages AUDIO

Éléments de menu	Description
FADER*1
	Réglez l'équilibre sonore entre les haut-parleurs avant et arrière.
BALANCE
	Réglez l'équilibre sonore entre les haut-parleurs gauche et droite.
EQ SETTING
[SUPER BASS], [POWERFUL], [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM2], [FLAT]	Sélectionnez ou personnelisez la courbe de l'égaliseur. [CUSTOM1] peut être défini séparément pour chaque source. Cependant, chacune des combinaisons ci-dessous estdéfinie automatiquement sur le même réglage. • USB,iPod,Android et APP (iPhone) [CUSTOM2] est un réglage partagé et commun à toutes les sources.
Sélectionnez la bande et le niveau de l'égaliseur pour une personnelisation approfondie. Bande de l'égaliseur : [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ] Niveau de l'égaliseur : [+6] à[-6]
LOUDNESS
[OFF], [LOW], [MID], [HI]	Compensez pour obtenir un son net à faible volume.
SUB.W*2
[NOR], [REV], [OFF]	Sélectionnez la phase du haut-parleur d'extrêmes graves.
SUB.W CTRL*2*3
Fréquence de coupure : [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Niveau de sortie : [-24] à [+6] Niveau de la pente : [-12], [-24]	Seules les fréquences inférieures à celles de la gamme sélectionnée sont émises par le haut-parleur d'extrêmes graves.
BASS BOOST
[0] à [+6]	Sélectionnez le niveau d'accentuation des graves.

Éléments de menu	Description
HPF SETTING
Fréquence de coupure : [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]Niveau de la pente : [-12], [-24]	Seules les fréquences supérieures à la coupure du filtre passée-haut (HPF) sont émises en sortie via les haut-parleurs.
SLA
[+4] à [-4]	Réglez le niveau de volume de chaque source, sauf celui de la FM.Chacune des combinaisons ci-dessous est définie automatiquement sur le même réglage.• USB, iPod, ANDROID et APP (iPhone)

1 Indispensable lorsque [SUB. W/SUB. W] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL (page 5). 2 Indispensable lorsque [REAR/REAR] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL (page 5). *3 Indisponible lorsque [OFF] est sélectionné sous [SUB. W].

Vous pouvez également accéder à ces menus lorsque l'appareil est hors tension.

Réglages SYSTEM

Éléments de menu	Description
LANGUAGE
[ENG] (anglais), [PYC] (russe), [TUR] (turc)	Sélectionnez la langue d'affichage des informations textuelles à partir d'un fischier audio compressé.
CLOCK SET
	Réglez l'horloge (page 4).
12H/24H
[12H], [24H]	Sélectionnez la notation de l'heure.
INFO DISPLAY (uniquement pour le module DEH-X6800DAB)
	Affichez l'élement sur l'affichage d'information secondaire. Sélectionnez « SPEANA », « LEVEL METER », « SOURCE », « CLOCK » ou « OFF».
AUTO PI
[ON], [OFF]	Recherche une autre station avec la même programmation, même si vous utilise une station préseLECTIONnée.
AUX
[ON], [OFF]	Sélectionnez [ON] lors de l'utilisation d'un périphérique auxiliaire connecté à l'appareil.
USB AUTO
[ON], [OFF]	Sélectionnez [ON] pour basculer automatiquement sur la source [USB] lorsqu'un périphérique USB/iPod est connecté à l'appareil.Sélectionnez [OFF] lorsqu'un périphérique USB/iPod est connecté à l'appareil uniquement à des fins de charge.
MUTE MODE
[MUTE], [20dB ATT], [10dB ATT]	Coupez ou attenuez le son automatiquement lorsque le signal d'un appareil équipé d'une fonction de sourdine est reçu.
PW SAVE*
[ON], [OFF]	Réduisez la consommation d'énergie de la batterie.L'activation de la source est la seule opération autorisée lorsque cette fonction est activée.
ANDROID WIRED
[MEMORY], [APP CONTROL]	Sélectionnez la méthode de connexion adaptée à un périphérique Android.
P.APP AUTO ON
[ON], [OFF]	Sélectionnez [ON] pour lancer automatiquement l'application de télécommande de vehicule lorsqu'un périphérique Android est connecté à l'appareil via AOA. (Indisponible lorsque [MEMORY] est sélectionné sous [ANDROID WIRED])

• [PW SAVE] s'annule si la batterie du véhicule est débranchée, et il doit être réactivé une fois la batterie rebranchée. Lorsque [PW SAVE] est déactivé, selon les méthodes de connexion, l'appareil peut continuer à consommer l'énergie de la batterie s'il n'y a pas de position ACC (accessoire) sur le contact de votre véhicule.

Réglages Illumination

Éléments de menu	Description
COLOUR (uniquement pour le modèle DEH-X6800DAB)
[KEY COLOUR], [DISP COLOUR], [BOTH COLOUR]	Sélectionnéz la couleur des touches ou de l'affichage de l'appareil parmi 12 couleurs préféctionnées, [SCAN] ou [CUSTOM]*. • [SCAN] : parcousez automatiquement une variété de couleurs. • [CUSTOM]*: 1 Appuyez longuement sur la molette M.C. jusqu'à ce que l'affichage de réglage des couleurs apparaisse. 2 Réglez la couleur primaire (R (rouge)/G (vert)/ B (bleu)) et le niveau de luminosité ([0] sur [60]). You ne pouvaz pas sélectionner un niveau inférieur à 10 pour les trois couleurs R (rouge), G (vert), B (bleu) à la fois. You pouvaz également personnelier les couleurs préféctionnées. Sélectionnéz l'une des couleurs préféctionnées, puis appuyez longuement sur la molette M.C. jusqu'à ce que l'affichage de réglage des couleurs apparaisse. * Le réglage CUSTOM est uniquement disponible pour [KEY COLOUR] et [DISP COLOUR].
DIM SETTING
[SYNC ILLUMI]*, [SYNC CLOCK], [MANUAL] * Uniquement pour le modèle DEH-X6800DAB	Changez la luminosité de l'affichage.
BRIGHTNESS
[1] à [10]	Changez la luminosité de l'affichage. Les plages de réglage disponibles varient selon le paramètre [DIM SETTING].
ILLUMI FX (uniquement pour le modèle DEH-X6800DAB)
[ON], [OFF]	L'effect d'éclairage peut être visible lors de l'insertion/ejection d'un CD. L'effect d'éclairage s'active lorsque l'alimentation ACC est activée/désactivée, indépendamment de ce réglage.

Réglages mixtrax

(Uniquement pour le modèle DEH-X6800DAB)

Éléments de menu	Description
SHORT PLAYBCK
[1.0 MIN], [1.5 MIN], [2.0 MIN], [2.5 MIN], [3.0 MIN], [OFF]	Sélectionné la durée de lecture.
FLASH AREA
[KEY/DISPLAY], [KEY], [OFF]	Sélectionné la zone de l'effet d'éclairage.Lorsque [OFF] est sélectionné, la couleurdéfinie dans les réglages ILLUMINATION(page 13) sert de couleur d'affichage.
FLASH PATTERN
[SOUND LEVEL 1] à [SOUND LEVEL6]	Modifie l'effet d'éclairage suivant le niveausonore et le niveau des graves.Le modele de clignotement change suivant leniveau sonore.
[LOW PASS 1] à [LOW PASS 6]	Le modele de clignotement change suivant leniveau des graves.
[RANDOM1]	Le modele de clignotement change dmannière aléatoire suivant le mode de niveausonore et le mode pass-bas.
[RANDOM2]	Le modele de clignotement change dmannière aléatoire suivant le mode de niveausonore.
[RANDOM3]	Le modele de clignotement change dmannière aléatoire suivant le mode pass-bas.
DISPLAY FX
[ON], [OFF]	Activé/désactive les effets spéciaux deMIXTRAX.
CUT IN FX
[ON], [OFF]	Activé/désactive les effets sonores deMIXTRAX tout en changeant manuellement depiste.

• Lorsque vous installez cet appareil dans un véhicule sans position ACC (accessoire) sur le contact, si vous omettez de brancher le câble rouge à la borne qui détecte le fonctionnement de la clé de contact, vous risquez d'entraîner une fuite de la batterie.

Avec position ACC Sans position ACC

• L'utilisation de cet appareil dans des conditions autres que celles ci-dessous peut provoquer un incendie ou un dysfonctionnement. - Véhicules équipés d'une batterie de 12 volts et d'une mise à la terre négative. Lorsque la sortie de l'enceinte est utilisée par 4 stations, utilisez les haut-parleurs de plus de 50 W (puissance d'entrée maximale) et entre 4 Ω et 8 Ω (valeur d'impédance). N'utilisez pas de haut-parleurs de 1 Ω à 3 Ω pour cet appareil. - Si la sortie du haut-parleur arrière est utilisée par un caisson de graves de 2 Ω, utilisez les haut-parleurs de plus de 70 W (puissance d'entrée maximale). * Veuillez voir les branchements pour la méthode de connexion.
• Pour éviter un court-circuit, une surchauffe ou un dysfonctionnement, assurez-vous de suivre les instructions ci-dessous.
• Débranchez la borne négative de la batterie avant l'installation.

-Fixez les cables au moyen de serre-cables ou de ruban adhesif. Enroulez du ruban adhesif tout autour du cablage qui entre en contact avec des pièces métalliques afin de protéger le cablage. - Placez tous les cables à l'écart des pièces mobiles, comme le levier de vitesse et les rails des sièges. - Placez tous les cables à l'écart des endroits chauds (ex.: la sortie du chauffage). - Ne raccordez pas le cable jaune à la batterie en le faisant passer par le trou du compartiment moteur. - Recouvrez de ruban isolant tous les cables non raccordés. - Ne raccourcissez pas les cables. - Ne coupez jamais l'isolement du cable d'alimentation de cet appareil dans le but de partager l'alimentation avec d'autres périphériques. La capacité actuelle du cable est limitée. - Utilisez un fusible de la valeur indiquée. - Ne raccordez jamais le cable de haut-parleur négatif directement à la masse. - N'attachez jamais ensemble les cables négatifs de plusieurs haut-parleurs.

Lorsque cet appareil est sous tension, les signaux de commande sont transmis via le cable bleu/blanc. Branchez ce cable à la télécommande de système d'un amplificateur de puissance externe ou à la borne de commande du relais d'antenne automatique du véhicule (max. 300 mA 12 V CC). Si le véhicule est équipé d'une antenne de vitre, raccordez cette dernière à la borne d'alimentation de l'amplificateur d'antenne.

• Ne raccordez jamais le cable bleu/blanc à la borne d'alimentation d'un amplificateur de puissance externe. De même, ne le raccordez jamais à la borne d'alimentation de l'antenne automatique.

Cela pourrait entraîner la fuite de la batterie ou un dysfonctionnement de l'appareil.

• Le câble noir est la masse. Les câbles de masse de cet appareil et d'autres équipements (notamment les produits à haute intensité tels que les amplificateurs de puissance) doivent être câblés séparément. Dans le cas contraire, un détachement accidentel peut provoquer un incendie ou un dysfonctionnement.
• Le symbole graphique --- situé sur le produit représente le courant continu.

Entrée de l'antenne DAB Pour capter des signaux DAB, branche à l'appareil une antenne DAB (AN-DAB1) vendue séparément. ② Entrée du cordon d'alimentation ③ Sortie arrêtée ou sortie du haut-parleur d'extremes graves ④ Sortie avant ⑤ Entrée de l'antenne ⑥ Fusible (10 A) ⑦ Entrée de la télécommande filaire Il est possible de raccorder un adaptateur de télécommande filaire (vendu séparément).

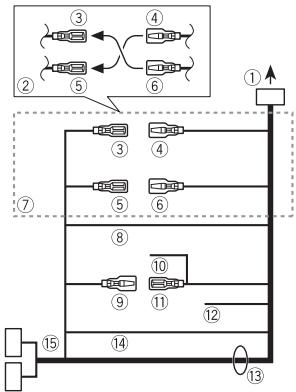

Cordon d'alimentation

Vers l'entrée du cordon d'alimentation La fonction du et du peut varier selon le type de véhicule. Dans ce cas, veillez à brancher le au et le au ③ Jaune

Secours (ou accessoire)

④Jaune

A raccorder à la borne d'alimentation constante de 12 V.

⑤ Rouge

Accessoire (ou secours)

⑥ Rouge

A raccorder à la borne commandée par la clé de contact (12 V CC).

Raccordez les fils de même couleur les uns aux autres. Noir (masse du châssis) ⑨ Bleu/blanc

La position des broches du connecteur ISO varie selon le type de véhicule.

Raccordez le ⑨ et le ⑪ lorsque la broche 5 est un type de commande d'antenne. Dans un type de

véhicule, ne branchez jamais le ⑨ et le ⑪).

⑩ Bleu/blanc

A raccorder à la borne de commande de système de l'amplificateur de puissance (max. 300 mA 12 V CC).

① Bleu/blanc

A raccorder à la borne de commande du relais d'antenne automatique (max. 300 mA, 12 V CC).

⑫ Jaune/noir

Si vous utilisez un autre appareil doté d'une fonction de sourdine, raccordez ce fil au fil de sourdine audio de cet autre appareil. Sinon, ne raccordez pas le fil de sourdine audio.

13 Fils de haut-parleur

Blanc: avant gauche

Blanc/noir: avant gauche

Gris: avant droite

Gris/noir: avant droite

Vert: arrière gauche ou haut-parleur d'extremes graves

Vert/noir: arrière gauche ou haut-parleur d'extrêmes graves

Violet: arrière droite ⊕ ou haut-parleur d'extrêmes graves ⊕

Violet/noir: arrière droite ⊕ ou haut-parleur d'extremes graves

14 Orange/blanc (Uniquement pour le modèle DEH-X6800DAB)

Connecteur ISO

Dans certains véhicules, le connecteur ISO peut être divisé en deux. Dans ce cas, veillez à raccorder les deux connecteurs.

Remarques

• Modifiez le menu initial de cet appareil. Reportez-vous à la section [SP-P/O]

[MODE] (page 5). La sortie du haut-parleur d'extrêmes graves de cet appareil est monophonique.

Lorsque vous utilisez un caisson de graves de 2 Ω, assurez-vous de le raccorder aux fils violet et violet/noir de cet appareil. Ne raccordez rien aux fils vert et vert/noir.

Amplificateur de puissance (vendu séparément)

Effectuez ces raccordements si vous utilisez l'amplificateur optionnel.

① Télécommande du système à raccorder au câble bleu/b ② Amplificateur de puissance (vendu séparément) ③ À raccorder aux câbles RCA (vendus séparément) ④ Vers la sortie avant ⑤ Haut-parleur avant ⑥ Vers la sortie arrière ou la sortie du haut-parleur d'extrêmes graves Haut-parleur arrière ou haut-parleur d'extrêmes graves

Important

• Vérifiez tous les raccordements et les systèmes avant l'installation finale.
• N'utilise pas de pièces non autorisées, car cela pourrait provoquer des dysfonctionnements.
• Consultez votre revendeur si l'installation nécessite de percer des trous ou d'apporter d'autres modifications au véhicule.
• N'installez pas cet appareil aux endroits où:
• il peut interférer avec le fonctionnement du véhicule.
• il peut causer des blessures à un passager à la suite d'un arrêt brusque.
• S'il surchauffe, le laser à semi-conducteur et risque d'être endommagé. Installez cet appareil à l'écart des endroits chauds (ex. : la sortie du chauffage).
• Une performance optimale est obtenue lorsque l'appareil est installé à un angle inférieur à
• Pour l'installation, afin d'assurer une dispersion de chaleur équitable lors de l'utilisation de cet appareil, veillez à laisser suffisamment d'espace derrière la face arrière et à rouler tout câble gênant de façon à ne pas obstruer les ouvertures d'aération.

Laissez suffisamment d'espace

Installation pour montage DIN

1. Insérez le manchon de montage fourni dans le tableau de bord. 2. Fixez le manchon de montage à l'aide d'un tournevis pour plier les languettes métalliques (90^) et les mettre en place.

① Tableau de bord ② Manchon de montage - Vérifiez que l'appareil est bien en place. Une installation instable peut entraîner des tremblements et d'autres dysfonctionnements.

Si vous n'utilisez pas le manchon de montage fourni

1 Déterminez la position appropriée dans laquelle les orifices du support et le côté de l'appareil se font face.

2 Serrez deux vis de chaque côté.

Vis tarabiscot (5 mm × 9 mm, non fournie avec le produit) Support de montage Tableau de bord ou console

Retrait de l'appareil (installé avec le manchon de montage fourni)

1 Retirez l'anneau de garniture.

① Anneau de garniture ② Languette crantée - Le détachement de la face avant permet d'accéder plus facilement à l'anneau de garniture. - Pour remettre l'anneau de garniture, orientez le côté de l'appareil avec la languette crantée vers le bas.

2. Insérez les clés d'extraction fournies dans les deux côtés de l'appareil jusqu'à leur enclenchement. 3. Retirez l'appareil du tableau de bord.

Dépannage

L'affichage redevient automatiquement ordinaire.

Vous n'avez exécuté aucune opération pendant environ 30 secondes. - Exécutez une opération.

L'étendue de lecture répétée change de manière inattendue.

En fonction de l'étendue de lecture répétée, l'étendue sélectionnée peut changer lors de la sélection d'un autre dossier ou d'une autre piste ou pendant l'avance ou le retour rapide. - Sélectionnez à nouveau l'étendue de lecture répétée.

Un sous-dossier n'est pas lu.

Il est impossible de dire les sous-dossiers lorsque [FLD] (répetition du dossier) est sélectionné. - Sélectionnez une autre étendue de lecture répétée.

Le son est intermittent.

Vous utilisez un périphérique, un téléphone portable par exemple, qui peut générer des interférences sonores. - Éloignez de l'appareil tous les périphériques électriques susceptibles de provoquer des interférences.

Communication

AMP ERROR

Un dysfonctionnement de l'appareil s'est produit ou le raccordement des haut-parleurs est incorrect. Le circuit de protection est activé.

• Vérifiez le raccordement des haut-parleurs. Tournez la clé de contact sur OFF, puis de nouveau sur ON. Si le message ne disparaît pas, demandez de l'aide à votre revendeur ou à un centre d'entretien agréé par Pioneer.

NO XXXX (ex.: NO TITLE)

Aucune information textuelle n'est intégrée. - Commutez l'affichage ou la lecture sur une autre piste ou un autre fichier.

Syntoniseur DAB

ANTENNA ERROR

Le raccordement de l'antenne est incorrect. - Vérifiez le raccordement de l'antenne. Tournez la clé de contact sur OFF, puis de nouveau sur ON. Si le message ne disparait pas, demandez de l'aide à votre revendeur ou à un centre d'entretien agréé par Pioneer.

Lecteur de CD

→ Le disque est sale. - Nettoyez le disque. → Le disque est rayé. - Utilisez un autre disque.

ERROR-07, 10, 11, 12, 15, 17, 30, A0 Une erreur mécanique ou électrique est survenue. Tournez la clé de contact sur OFF, puis de nouveau sur ON ou choisissez une autre source, puis revenez au lecteur de CD.

ERROR-15

Le disque inséré est vierge.

• Utilisez un autre disque.

ERROR-23

Format de CD non pris en charge. - Utilisez un autre disque.

FORMAT READ

Le début de la lecture et le début de l'émission de sons sont parfois décalés. - Attendez que le message disparaisse pour entendre les sons.

NO AUDIO

Le disque inséré ne contient pas de fichiers lisibles. - Utilisez un autre disque.

SKIPPED

Le disque inséré contient des fichiers protégés par DRM. - Les fichiers protégés sont sautés.

PROTECT

Tous les fichiers sur le disque inséré intègrent la protection par DRM. - Utilisez un autre disque.

Périphérique usb/ipod

FORMAT READ

Le début de la lecture et le début de l'émission de sons sont parfois décalés. -Attendez que le message disparaisse pour entendre les sons.

NO AUDIO

Il n'y a aucun morceau. - Transférez les fichiers audio vers le périhérique USB et procédez à la connexion.

→ La sécurité est activée sur le périphérique USB connecté. Suivez les instructions du périphérique USB pour désactiver la sécurité.

SKIPPED

Le périphérique USB connecté contient des fichiers protégés par DRM. - Les fichiers protégés sont sautés.

PROTECT

Tous les fichiers sur le périphérique USB connecté intégrant la protection par DRM. - Utilisez un autre périphérique USB.

N/A USB

Le périphérique USB connecté n'est pas pris en charge par cet appareil. - Déconnectez votre périphérique et remplacez-le par un périphérique USB compatible.

HUB ERROR

Le périphérique USB connecté via un concentrateur USB n'est pas pris en charge par cet appareil. - Connectez le périphérique USB directement à cet appareil à l'aide d'un cable USB.

CHECK USB

Le connecteur USB ou le câble USB est en court-circuit. - Vérifiez que le connecteur USB ou le câble USB n'est pas coincé ou endommagé. Le périphérique USB connecté consomme plus que le courant maximal autorisé. - Déconnectez le périphérique USB et ne l'utilisez pas. Mettez le contact sur OFF, puis de nouveau sur ACC ou ON. Ne connectez que des périphériques USB conformes. iPod fonctionne correctement mais n'est pas chargé. -Assurez-vous que le câble de connexion de l'iPod n'est pas en court-circuit (ex.: qu'il n'est pas coincé dans des objets métalliques). Après avoir procédé à cette vérification, mettez le

contact sur OFF puis de nouveau sur ON, ou déconnectez l'iPod et reconnectez-le.

Panne de communication.

• Effectuez l'une des opérations suivantes, puis revenez à la source USB.

Tournez la clé de contact sur OFF, puis de nouveau sur ON. - Déconnectez le périphérique USB. - Changez de source.

Panne de l'iPod.

• Débranchez le câble de l'iPod. Une fois le menu principal de l'iPod affiché, reconnectez et réinitialisez l'iPod.

Le périphérique USB n'a pas été formaté correctement. - Formatez le périphérique USB avec FAT12, FAT16 ou FAT32.

La version du microprogramme de l'iPod est désuétée. - Mettez à jour la version de l'iPod. Panne de l'iPod. - Débranchez le cable de l'iPod. Une fois le menu principal de l'iPod affiché, reconnectez et réinitialisez l'iPod.

La liste en cours ne comporte aucun morceau. - Sélectionnez une liste contenant des morceaux.

Aucun morceau connexe. - Transférez des morceaux sur l'iPod.

Applications

L'application n'a pas encore commencé à s'exécuter.

• Activez le périhérique mobile pour lancer l'application.

Disques et lecteur

Utilisez uniquement des disques affichant l'un des deux logos suivants.

Utilisez des disques de 12cm Utilisez seulement des disques conventionnels de forme circulaire. - Les types de disque suivants ne peuvent pas etre utilisés avec cet apparéil :

-DualDisc - Disques de 8 cm : les tentatives d'utilisation de tels disques avec un adaptateur peuvent entraîner un dysfonctionnement de l'appareil. - Disques de forme bizarre - Disques autres que les CD - Disques endommagés, y compris les disques fendillés, ébréchés ou voilés - Disques CD-R/RW non finalisés

N'créez pas et n'appliquez qu'un agent chimique sur la surface d'un disque. - Pour nettoyer un CD, essuyez le disque avec un chiffon doux en partant du centre vers l'extérieur. - La condensation peut perturber temporairement le fonctionnement du lecteur. Laissez celui-ci s'adapter à une température plus élevée pendant une heure environ. Essuyez également les disques humides avec un chiffon doux. Lors de l'utilisation de disques dont la surface de l'étiquette est imprimable, vérifiez les instructions et les avertissements des disques. L'insertion et

l'éjection peut ne pas être possible selon les disques. L'utilisation de tels disques risque d'endommager cet appareil.

• Ne posez aucune étiquette disponible dans le commerce ou tout autre matériel sur la surface des disques.
• Les disques pourraient se déformer et doivent être injouables. - Les étiquettes pourraient se décoller pendant la lecture et empêcher l'éjection des disques, ce qui pourrait endommager l'appareil.

Périphérique de stockage USB

• Les connexions via un concentrateur USB ne sont pas prises en charge.
• Attachez fermement le périphérique de stockage USB avant de conduire. Ne laissez pas le périphérique de stockage USB tomber au sol, où il pourrait rester coincé sous la pédale de frein ou d'accélérer.
• Selon le périphérique de stockage USB, les problèmes suivants peuvent survenir.
• Le fonctionnement peut varier.
• Le périphérique de stockage peut ne pas être reconquis.
• Les fichiers peuvent ne pas être lus correctement. - Le périphérique peut générer des interférences sonores lorsque vous écoutez la radio.

Ipod

• Ne laissez pas l'iPod dans un endroit soumis à une température élevée.
• Attachez fermement l'IPod pendant que vous conduisez. Ne laissez pas l'IPod tomber au sol, où il pourrait gêner le bon fonctionnement de la pédale de frein ou d'accélérateur.
• Les réglages de l'iPod, comme l'égaliseur et la lecture répétée, changent automatiquement lorsque l'iPod est connecté à l'appareil. Une fois l'iPod

déconnecté, les réglages d'origine sont rétablis.

• Aucun texte incompatible enregistré sur l'iPod ne sera affiché par cet appareil.

Compatibilité avec l'audio compressé

• Seuls les 32 premiers caractères peuvent s'afficher en tant que nom de fichier (extension de fichier comprise) ou nom de dossier.
• L'appareil risque de ne pas fonctionner correctement selon l'application utilisée pour encoder les fichiers WMA.
• Il peut se produire un léger retard au début de la lecture de fichiers audio intégrés avec des données d'image, ou de fichiers audio stockés sur un périphérique USB avec de nombreuses hiérarchies de dossiers.
• Les textes russes à afficher sur cet appareil doivent être codés avec l'un des jeux de caractères suivants:

-Unicode (UTF-8, UTF-16) - Jeu de caractères autres que l'Unicode qui est utilisé dans un environnement Windows et est paramétré sur Russ dans le réglage multilingue

• Pioneer ne garantit pas la compatibilité avec tous les périphériques de stockage de masse USB et décline toute responsabilité en cas de perte de données sur des lecteurs multimédia, smartphones ou autres périphériques lors de l'utilisation de ce produit.
• Ne laissez pas de disques ou un périphérique de stockage USB dans un lieu où les températures sont élevées.

Fichiers WMA

Extension de fichier : wma

Débit binaire	48 kbps à 320 kbps (CBR), 48 kbps à 384 kbps (VBR)
Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream avec video	Incompatible

Fichiers MP3

Extension de fichier	.mp3
Débit binaire	8 kbps à 320 kbps (CBR), VBR
Fréquence d'échantillonnage	8 kHz à 48 kHz (32 kHz, 44,1 kHz, 48 kHz pour accentuation)
Version étiquette ID3 compatible	1.0, 1.1, 2.2, 2.3, 2.4 (la version 2.x de l'étiquette ID3 a priorité sur la version 1.x.)
Liste de lecture M3u	Incompatible
MP3i (MP3 interactif), mp3 PRO	Incompatible

Fichiers WAV

• Il est impossible de connecter les formats de fichier WAV via MTP.

Extension de fichier	.wav
Bits de quantification	8 et 16 (LPCM), 4 (MS ADPCM)
Fréquence d'échantillonnage	16 kHz à 48 kHz (LPCM), 22,05 kHz et 44,1 kHz (MS ADPCM)

Fichiers AAC

Format compatible	AAC encodé par iTunes
Extension de fielier	.m4a

Fréquence d'échantillonnage	11,025 kHz à 48 kHz
Vitesse de transmission	16 kbps à 320 kbps, VBR
Apple Lossless	Incompatible
Fichier AAC acheté dans la boutique iTunes Store (extension de<fichier.m4p)	Incompatible

Disque

• Quelle que soit la durée du silence entre les morceaux de l'enregistrement original, la lecture des disques d'audio compressé s'effectue avec une courte pause entre les morceaux.

Hiéarchie des dossiers lisibles	Jusqu'à huit niveaux (dans la praticque, la hiéarchie compte moins de deux niveaux)
Dossiers lisibles	Jusqu'à 99
Fichiers lisibles	Jusqu'à 999
Système de fichiers	ISO 9660 Niveaux 1 et 2, Romeo, Joliet
Lecture multi-session	Compatible
Transfert des données en écriture par paquet	Incompatible

Périphérique USB

• Il peut se produire un léger retard au début de la lecture de fichiers audio stockés sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers.

Héarchie des dossiers lisibles	Jusqu'à huit niveaux (dans la pratique, la hierarchie compte moins de deux niveaux)
Dossiers lisibles	Jusqu'à 500
Fichiers lisibles	Jusqu'à 15 000

Lecture des fichiers protégés par des droits d'auteur	Incompatible
Péripétrique USB partitionné	Seule la première partition est lisible.

Compatibilité avec un ipod

Cet appareil prend en charge uniquement les modèles d'iPod suivants. Les versions du logiciel iPod prises en charge sont indiquées ci-dessous. Les versions antérieures ne sont pas prises en charge.

Made for (Conc pour) - iPod touch (de la 1ère à la 5e génération) - iPod classic - iPod avec vidéo - iPod nano (de la 1ère à la 7e génération) - iPhone 6 - iPhone 6 Plus - iPhone 5s - iPhone 5c - iPhone 5 - iPhone 4s - iPhone 4 - iPhone 3GS - iPhone 3G - iPhone

• Les opérations peuvent varier selon la génération et/ou la version de l'iPod.
• Les utilisateurs d'un iPod avec connecteur Lightning doivent utiliser le cable Lightning vers USB (fourni avec l'iPod).
• Les utilisateurs d'un iPod avec connecteur pour station d'accueil doivent utiliser le cable CD-IU51. Pour plus de détails, consultez votre revendeur. Pour en savoir plus sur la compatibilité fichier/format, reportez-vous aux manuels de l'iPod.
• Livre audio, podcast : compatible

Pioneer n'accepte aucune responsabilité en cas de perte de données sur l'iPod, même si la perte de données se produit pendant l'utilisation de cet appareil.

Séquence des fichiers audio

Sur cet appareil, l'utilisateur ne peut pas afficher de nombres de dossier ni spécifier les séquences de lecture. La séquence de fichier audio dépend du périhérique raccordé.

Notez que la lecture des fichiers masqués d'un périhérique USB est impossible.

Exemple de hiérarchie

Level 1 Level 2 Level 3 Level 4

01 à 05 : numéro de dossier

① à ⑥ : séquence de lecture

Tableau des caractères cyrilliques

D: C	D: C	D: C
R:A	Б:B	Б:B
F:Γ	Д:Д	Ε:E,Ε
*::Ж	З:З	И:И,И
K:К	М:Л	М:М
H:H	Д:О	П:П
P:P	С:C	Т:Т
Y:Y	Ф:Ф	Ч:Х
U:U	Ч:Ч	Ш:Ш,Ш
Ž:Ž	Η:ΗΙ	Β:Β
Ž:Э	Η:ΙΟ	Ν:Я

Droits d'auteur et marques commerciales

Apple et iTunes sont les marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays.

Windows Media est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc.

Ipod & iphone

iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. Lightning est une marque commerciale d'Apple Inc.

Les accessoires électroniques portant la mention « Made for iPod » et « Made for iPhone » ont été conçus pour fonctionner respectivement avec un iPod ou un iPhone et sont certifiés conformes aux exigences d'Apple par le fabricant. Apple n'est pas responsable du fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité. Veuillez noter que l'emploi de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil.

Android, Google Play et le logo Google Play sont des marques commerciales de Google Inc.

MIXTRAX est une marque commerciale de PIONEER CORPORATION.

Généralités

Tension d'alimentation : 14,4 V CC (10,8 V à 15,1 V admissible)

Mise à la masse : pôle négatif

Puissance de sortie maximale :

• 50W× 4 canaux/4 Ω (sans haut-parleur d'extremes graves)
• 50W× 2 canaux/4 +70W× 1 canal/2 (pour haut-parleur d'extrêmes graves)

Puissance de sortie continue: 22 W x 4 (50 Hz à 15 000 Hz, THD 5 %, impédance de charge 4 Ω, avec les deux canaux entrainés)

Impédance de charge: 4 (4 à 8 admissible)

Niveau de sortie maximum de la sortie préamp. : 2,0 V

Correction physiologique: +10 dB (100 Hz), +6,5 dB (10 kHz) (volume: -30 dB)

Égaliseur (égaliseur graphique à 5 bandes):

Fréquence: 80 Hz/250 Hz/800 Hz/2,5 kHz/8 kHz

Plage d'égalisation: ±12 dB (par pas de 2 dB)

Haut-parleur d'extremes graves (mono):

Fréquence: 50 Hz/63 Hz/80 Hz/100 Hz/125 Hz/160 Hz/200 Hz

Pente: -12 dB/oct, -24 dB/oct

Gain: +6 dB à -24 dB

Système : Compact Disc Audio

Disques utilisables : disques compacts

Rapport signal/bruit : 94 dB (1 kHz) (réseau IEC-A)

Nombre de canaux : 2 (stéréo)

Format de décodage MP3: MPEG-1 et 2 Couche Audio 3

Format de decodage WMA: Ver.7,7.1,8,9, 10,11,12 (2 canaux audio) (Windows Media Player)

Format de décodage AAC: MPEG-4 AAC (iTunes encode uniquement) (Ver. 10.6 et versions antérieures)

Format de signal WAV : Linear PCM et MS ADPCM (non compressé)

Spécification standard USB : USB 2.0 vitesse pleine

Alimentation maximale: 1 A

Protocole USB :

Système de fichiers : FAT12, FAT16, FAT32

Format de décodage MP3 : MPEG-1 et 2, Couche Audio 3

Format de decodage WMA: Ver.7,7.1,8,9, 10,11,12 (2 canaux audio) (Windows Media Player)

Format de décodage AAC: MPEG-4 AAC (iTunes encode uniquement) (Ver. 10.6 et versions antérieures)

Format de signal WAV : Linear PCM et MS ADPCM (non compressé)

Syntoniseur FM

Gamme de fréquences : 87,5 MHz à 108,0 MHz

Sensibilité utilisée: 11 dBµV (1,0 μV/75 Ω, mono, S/B: 30 dB)

Rapport signal/bruit: 72 dB (réseau IEC-A)

Syntoniseur MW

Gamme de fréquences: 531 kHz à 1602 kHz

Sensibilité utile: 25 V (S/B: 20 dB)

Rapport signal/bruit: 62 dB (réseau IEC-A)

Syntoniseur LW

Gamme de fréquences : 153 kHz à 281 kHz

Sensibilité utile: 28 V (S/B: 20 dB)

Rapport signal/bruit : 62 dB (réseau IEC-A)

Syntoniseur DAB

Gamme de fréquences (Bande III): 174,928 MHz à 239,200 MHz (13 F)

Gamme de fréquences (Bande L): 1452,960 MHz à 1490,624 MHz (LA à LW)

Sensibilité utile (bande III) : -100 dBm

Sensibilité utile (bande III): -100 dBm

Rapport signal/bruit:85dB

Remarque

Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.

Prima di iniziare 2

4 Haxmte M. C. dans noTbepxdeHnHaCTpoek.

En dansnapametpa [DAB ANT PW] yctahobhenno 3hauehne [ON], ha dncnnee oto6pa3ntc4 [UPDATING LIST] n cnncok cny6 6ydt o6hobne.

• Activer parametres MEHIO MoKHO B Actus SYSTEM (ctp. 12) u Actus INITIAL (ctp. 5).

1 Haxmte M. C. ДЯ OTO6paXeHnI rnaBHorO MeNo. 2 Nobeprnite M. C. nIy BbIbopa [SYSTEM], 3aTeM haxmnte Iy noIopTbePckdEHH. 3 ПовернITE М. C. dЯьыбoga [DEMO OFF], Затем нампдя посторжdenи. 4 ПовернITE M. C. dIЯ Вьбopa [YES], Затем нахшпte Дд посторжdenи.

Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne.

© 2015 PIONEER CORPORATION. All rights reserved. © 2015 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés. © PIONEER CORPORATION, 2015. Tous droits réservés.

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, JAPAN

1-1, CNH-Orype, Canbaa-Ky, r. Kabacakn, npedeKtypa KaHaraba, 212-0031, JnoHna

UmmopTep OOO "PNOHEP PUC"

105064, Pocca, r. MockBa, HxKnH CycaJIbHbI nepeyJIOK, dom 5, cTpoEHNHe 19

Tél.: [phone]

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique TEL: [phone]
