CQR221U - Autoradio PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio avec lecteur de cassettes et contrôle de changeur CD
Marque	Panasonic
Modèle	CQR221U (CQ-R221U)
Dimensions (L x H x P)	178 x 50 x 150 mm
Poids	1,6 kg
Alimentation	12 V CC (11-16 V), négatif à la masse
Puissance de sortie max	40 W x 4 canaux
Impédance haut-parleur	4 Ω (4-8 Ω possible)
Radio AM	530-1710 kHz
Radio FM	87,9-107,9 MHz
Lecteur de cassettes	4 pistes, lecture stéréo 2 canaux, vitesse 4,76 cm/s
Réponse en fréquence cassette	35-14000 Hz (normale), 35-17000 Hz (bande métal)
Réducteur de bruit	Dolby B
Mise en mémoire radio	24 stations (6 par bande FM1, FM2, AM)
Panneau avant	Amovible (système antivol)
Horloge	Système 12 heures, affichage réglable
Télécommande	Avec pile au lithium CR2025
Fonctions spéciales	S.HDB (ultra-haute définition des graves), évitement d'espaces vierges, lecture en reprise, lecture aléatoire
Fusible	12 A (à remplacer par un identique)
Entretien et nettoyage	Nettoyer les surfaces extérieures avec un chiffon propre ; ne pas utiliser de solvant
Sécurité	Panneau avant amovible ; ne pas exposer à l'eau ; couper le contact avant retrait
Pièces détachées et réparabilité	Confier toute réparation à un centre agréé ; ne pas démonter soi-même
Informations générales	Installation par technicien qualifié recommandée ; compatibilité changeur CD CX-DP88U

FOIRE AUX QUESTIONS - CQR221U PANASONIC

Comment régler l'horloge ?

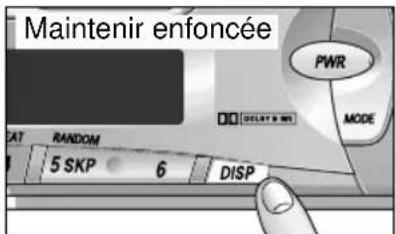

Maintenez la touche DISP enfoncée plus de 2 secondes. 'AdJ' s'affiche. Maintenez DISP à nouveau jusqu'à ce que '12' clignote. Utilisez les touches VOL ▲/▼ pour régler les heures, puis appuyez sur DISP pour passer aux minutes. Réglez les minutes de la même manière et appuyez sur DISP pour confirmer.

Comment retirer le panneau avant amovible ?

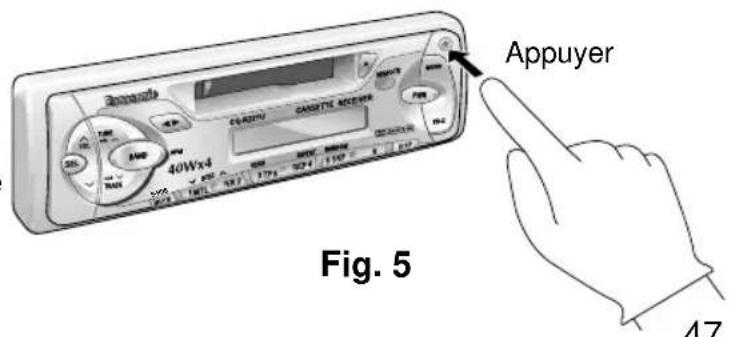

Coupez d'abord le contact. Appuyez sur la touche de dégagement (située à côté du panneau) et retirez le panneau en tirant sur le côté droit. Rangez-le dans l'étui fourni pour le protéger.

Comment mémoriser une station de radio ?

Sélectionnez la bande désirée avec BAND, syntonisez la station manuellement ou par recherche, puis appuyez sur l'une des touches de présyntonisation (1 à 6) jusqu'à ce que la fréquence clignote. La station est alors mémorisée sur cette touche.

Que faire si le son de la cassette est de mauvaise qualité ?

Cela peut être dû à des têtes sales ou à une bande de mauvaise qualité. Nettoyez les têtes en consultant un technicien ou utilisez une bande de meilleure qualité. Assurez-vous également que le mode MTL (bande métal) est désactivé pour les bandes normales.

Comment utiliser la fonction de lecture en reprise sur le lecteur de cassettes ?

Appuyez sur la touche REP (4) pour répéter la sélection en cours. Pour annuler, appuyez à nouveau sur REP. La fonction ne fonctionne pas si l'évitement d'espaces vierges est activé.

Comment activer le mode S.HDB (ultra-haute définition des graves) ?

Maintenez la touche MUTE (S·HDB) enfoncée plus de 2 secondes pour l'activer. Recommencez la même action pour revenir à l'écoute normale.

Que signifient les messages d'erreur E1, E2, E3 sur le changeur CD ?

E1 : disque sale ou à l'envers. E2 : disque rayé. E3 : problème de fonctionnement. Dans chaque cas, l'appareil passe au disque suivant. Si le problème persiste, contactez un centre de service Panasonic.

Comment remplacer le fusible de l'autoradio ?

Utilisez un fusible de même ampérage (12 A). Ne jamais utiliser de fusible de calibre supérieur. Si le nouveau fusible saute immédiatement, contactez un centre de service agréé.

L'autoradio ne s'allume pas. Que vérifier ?

Vérifiez que la batterie est chargée et que le contact de la voiture est en position ACC ou ON. Assurez-vous que le câblage d'alimentation est correct et que le fusible n'a pas sauté.

Comment syntoniser automatiquement les six stations les plus puissantes ?

Sélectionnez une bande (FM1, FM2 ou AM) et maintenez la touche BAND (APM) enfoncée plus de 2 secondes. Les 6 stations les plus fortes seront automatiquement mémorisées sur les touches 1 à 6 et scannées brièvement.

MODE D'EMPLOI CQR221U PANASONIC

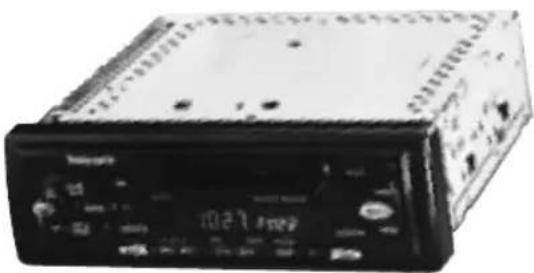

Récepteur/lecteur de cassettes à puissance élevée avec contrôleur de changeur et panneau avant amovible

CQ-R221U

• Veuillez lire attentivement ces instructions avant d'utiliser ce produit et conservez ce manuel pour une utilisation future.
• Lisez attentivement ces instructions avant d'utiliser le produit et conservez ce manuel pour pouvoir le consulter à l'avenir.

Consignes de sécurité

MISE EN GARDE :

POUR RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

AFIN DE PRÉVENIR TOUT RISQUE D'INCENDIE OU D'INTERFÉRENCES, UTILISEZ UNIQUEMENT LES COMPOSANTS FOURNIS.

Déclaration d'interférence sur les fréquences radio (Partie 15 des règlements FCC) :

Cet appareil numérique de classe B est conforme à la réglementation ICES-003 canadienne.

Il est recommandé de noter, dans l'espace prévu ci-dessous, les numéros de modèle et de série inscrits soit à l'arrière, soit sous le fond de l'appareil, et de conserver ce manuel comme mémorandum de l'achat afin de permettre l'identification de l'appareil en cas de vol.

NUMÉRO DE MODÈLE : CQ-R221U

NUMÉRO DE SÉRIE :

DATE DE L'ACHAT :

VENDEUR :

Panasonic est heureux de vous compter parmi les utilisateurs de ses appareils électroniques.

Nous pouvons vous assurer que cet appareil vous procurera de longues heures d'agrément. Notre réputation est fondée sur une ingénierie électronique et mécanique de haute précision, laquelle préside à la fabrication d'appareils ne comportant que des composants de qualité, assemblés par un personnel soucieux de la bonne réputation acquise par la qualité de son travail. Après avoir découvert la qualité, la valeur et la fiabilité de cet appareil, vous aussi serez fier d'être un client Panasonic.

□ Précautions à prendre

Au volant

Régler le volume à un niveau qui ne risque pas de masquer les bruits ambiants.

Lavage de la voiture

Afin de prévenir tout risque de court-circuit ou d'incendie, ne pas exposer l'équipement, y compris les haut-parleurs et les cassettes, à l'eau ni à une humidité excessive.

Voiture stationnée

L'habitacle d'une voiture immobile exposée au soleil toutes vitres fermées devient rapidement très chaud. Laisser rafraîchir l'intérieur du véhicule avant d'utiliser l'appareil.

Source d'alimentation

Cet appareil est conçu pour fonctionner sur un système d'alimentation avec batterie de 12 V avec négatif à la masse (système standard sur les voitures de construction nord-américaine).

Mécanisme de défilement

Ne pas approcher d'aimants, de tournevis ou tout autre objet métallique du mécanisme de défilement de la bande et de la tête magnétique.

Réparation

Ne pas tenter de démonter ou d'ajuster l'appareil soi-même. Confier toute réparation à un centre de service agréé.

Table des matières

Précautions à prendre 6

□ Interrupteur et commandes de réglage de la sonorité 31

Réglage du volume, de la fonction Mute (assourdissement), de la balance et de la tonalité pour une meilleure écoute

□ Fonctionnement de la radio 33

Syntonisation manuelle et automatique, sélection de la bande et stations en mémoire

□ Fonctionnement du lecteur de cassettes 35

Chargement, rebobinage, lecture et éjection de la cassette.

□ Fonctionnement du lecteur-changeur audionumérique 38

Lecture, lecture en reprise, lecture aléatoire et balayage, message d'erreurs

Remarque :

Les commandes du changeur de disques ne s'appliquent qu'aux autoradios auxquels un lecteur-changeur (vendu séparément) est raccordé.

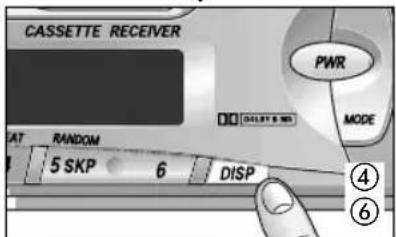

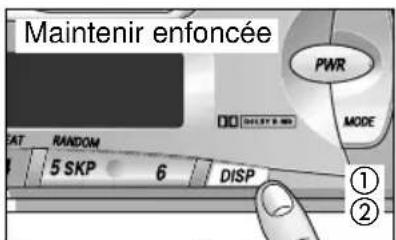

□ Fonctionnement de l'horloge 40

Réglage de l'heure, sélection de l'affichage de l'horloge

8:00

□ Préparatifs pour la télécommande 41

Mise en place de la pile

□ Guide d'installation. 42

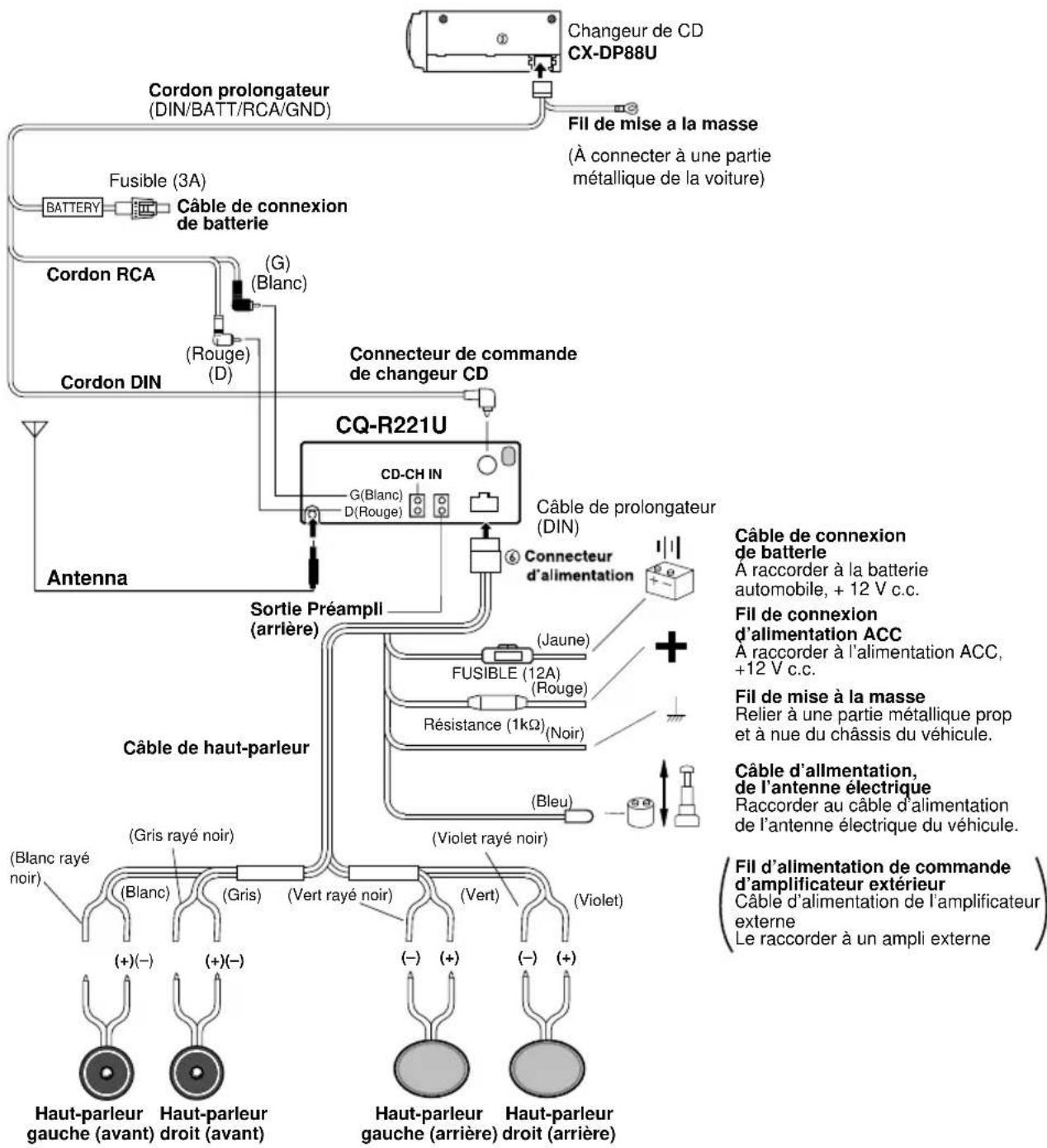

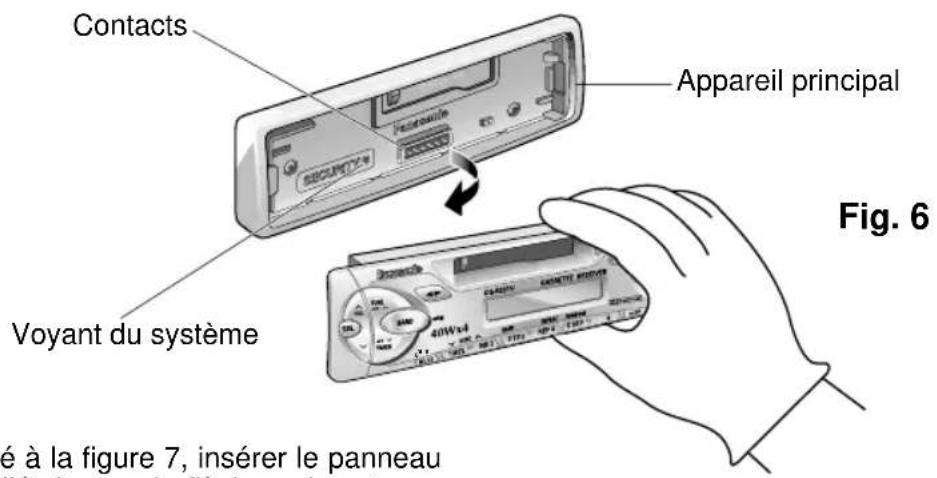

Marche à suivre, système antivol, raccordements électriques

En cas de difficulté 50

Guide de dépannage, service après-vente

Données techniques. 51

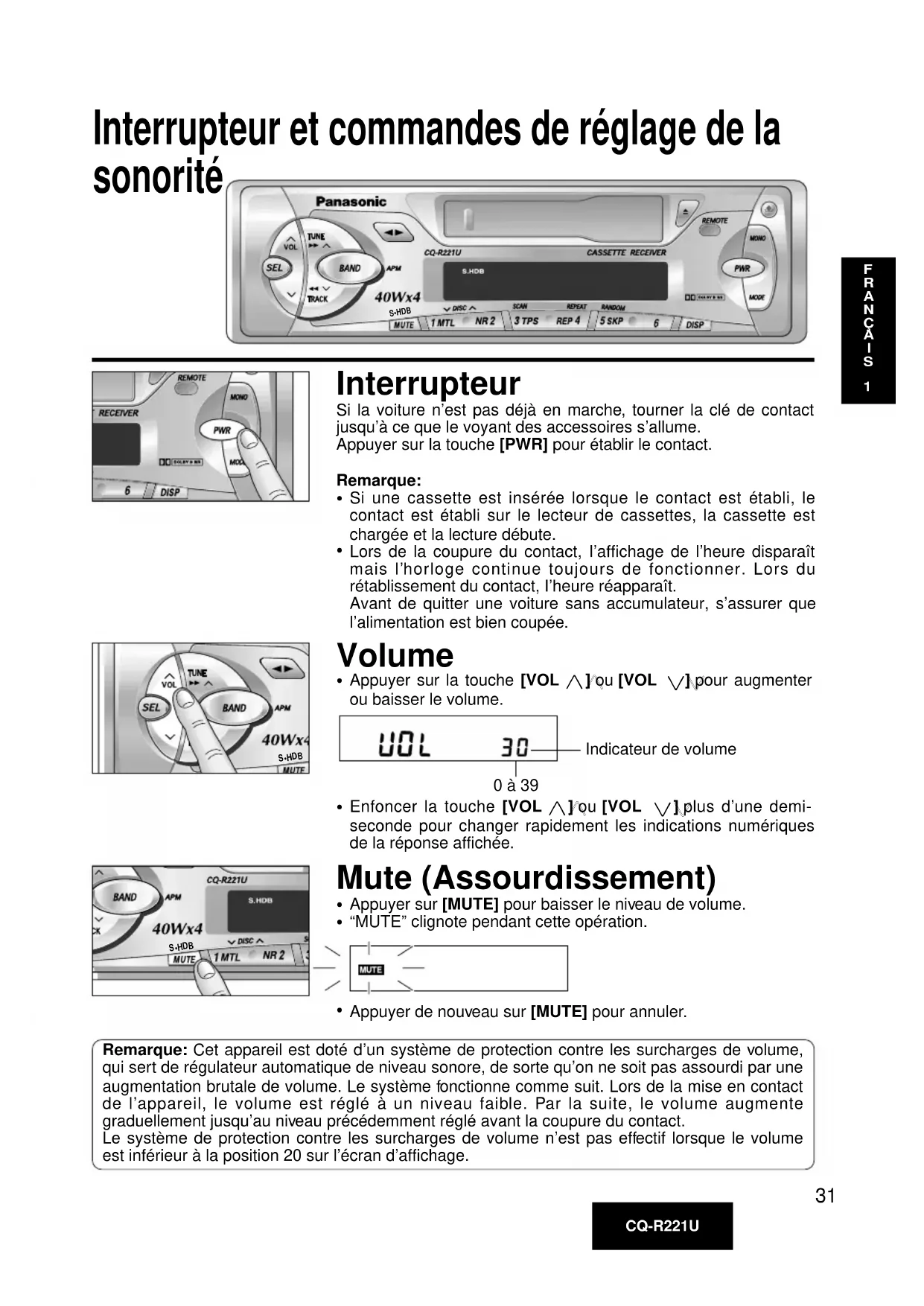

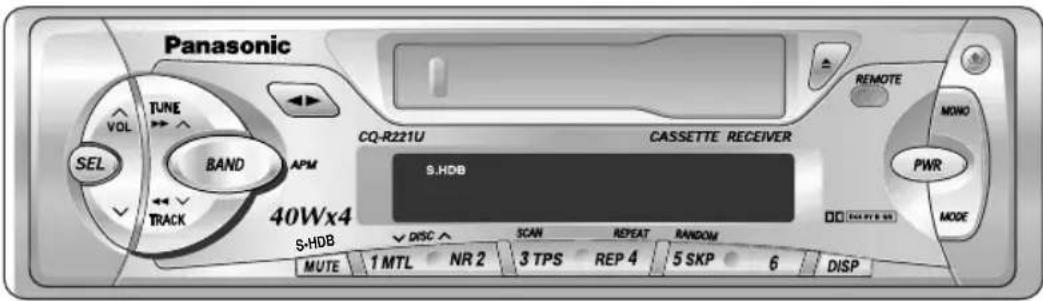

Interrupteur et commandes de réglage de la sonorité

Interrupteur

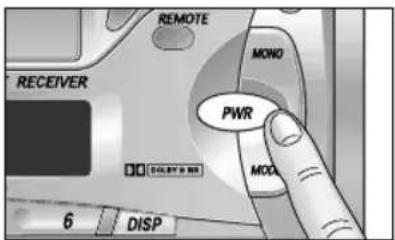

Si la voiture n'est pas déjà en marche, tourner la clé de contact jusqu'à ce que le voyant des accessoires s'allume. Appuyer sur la touche [PWR] pour établir le contact.

Remarque :

• Si une cassette est insérée lorsque le contact est établi, le contact est établi sur le lecteur de cassettes, la cassette est chargée et la lecture débute.
• Lors de la coupure du contact, l'affichage de l'heure disparaît mais l'horloge continue toujours de fonctionner. Lors du rétablissement du contact, l'heure réapparaît.

Avant de quitter une voiture sans accumulateur, s'assurer que l'alimentation est bien coupée.

Volume

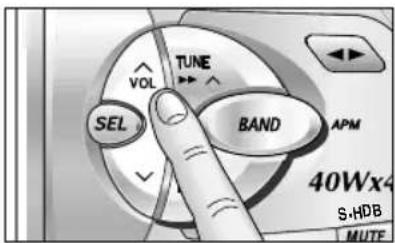

Appuyer sur la touche [VOL ∧] ou [VOL ∨] pour augmenter ou baisser le volume.

• Enfoncer la touche [VOL ∧] ou [VOL ∨] plus d'une demi-seconde pour changer rapidement les indications numériques de la réponse affichée.

Mute (Assourdissement)

Appuyer sur [MUTE] pour baisser le niveau de volume. - "MUTE" clignote pendant cette opération.

Appuyer de nouveau sur [MUTE] pour annuler.

Remarque : Cet appareil est doté d'un système de protection contre les surcharges de volume, qui sert de régulateur automatique de niveau sonore, de sorte qu'on ne soit pas assourdi par une augmentation brutale de volume. Le système fonctionne comme suit. Lors de la mise en contact de l'appareil, le volume est réglé à un niveau faible. Par la suite, le volume augmente graduellement jusqu'au niveau précédemment réglé avant la coupure du contact.

Le système de protection contre les surcharges de volume n'est pas effectif lorsque le volume est inférieur à la position 20 sur l'écran d'affichage.

Interrupteur et commandes de réglage de la sonorité (suite)

Ultra-haute définition des graves (S·HDB)

Particulièrement avec la musique rock, la réponse dans les graves est plus puissante.

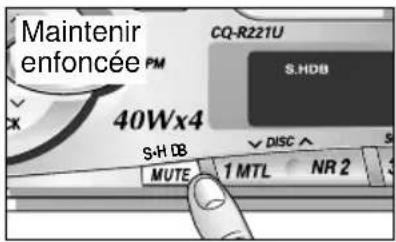

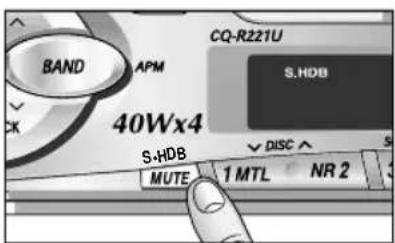

• Maintenir la touche [MUTE] (S·HDB) enfoncée plus de 2 secondes pour l'écoute avec haute définition des graves.

S·HDB

• Maintenir la touche [MUTE] (S·HDB) de nouveau enfoncée plus de 2 secondes pour retourner à l'écoute normale.

Commutation des modes de réglage audio

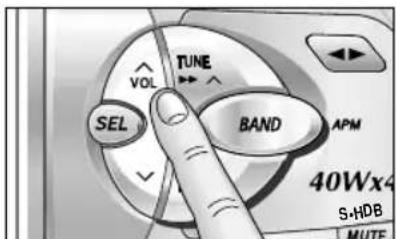

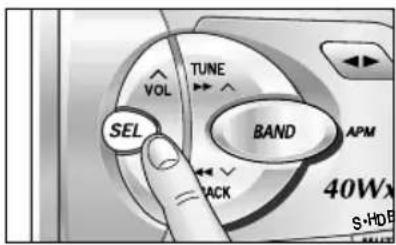

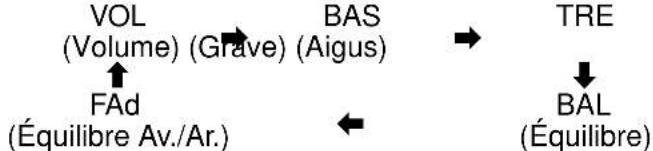

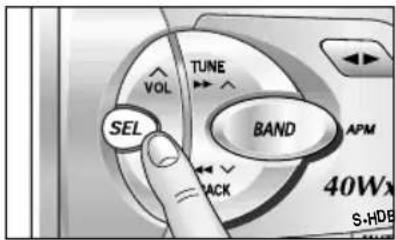

Appuyer sur la touche [SEL] pour changer le mode de réglage audio dans l'ordre suivant :

Graves et aigus

Appuyer sur la touche [SEL] pour sélectionner le mode de réglage des graves ou des aigus (BAS - TRE). Appuyer ensuite sur la touche [VOL ∧] ou [VOL ∨] pour accentuer ou atténuer la réponse dans les graves ou les aigus selon le cas.

BAS 8

-12 à 0 (d'équilibre) à 12

TRE 2

-12 à 0 (d'équilibre) à 12

Équilibre

Appuyer sur la touche [SEL] pour sélectionner le mode de réglage de l'équilibre (BAL). Appuyer ensuite sur la touche [VOL ∧] ou [VOL ∨] pour régler le niveau de sortie sur le canal droit (R) ou gauche (L).

BAL 15

1 à 15R ou L

BRL 0

Position d'équilibre

(R: Gauche, L: Droit)

Équilibre avant-arrêté

Appuyer sur la touche [SEL] pour sélectionner le mode de réglage de l'équilibre avant-arrêté (FAD). Appuyer ensuite sur la touche [VOL ∧] ou [VOL ∨] pour régler le niveau de sortie sur le canal avant (F) ou arrière (R).

1 à 15F ou R

FAd 0

Position d'équilibre

(F: Avant, R: Arrière)

Remarque: Lorsqu'un mode de réglage audio (BAS/TRE/BAL/FAd) a été sélectionné mais qu'aucun réglage n'est effectué dans les 5 secondes qui suivent (2 secondes pour la commande volume), l'affichage revient au mode de fonctionnement normal (Radio, cassette, etc). Dans un tel cas, appuyer de nouveau sur la touche [SEL] pour sélectionner le mode de réglage audio.

Fonctionnement de la radio

Sélection du mode radio

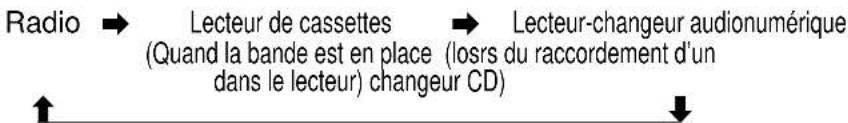

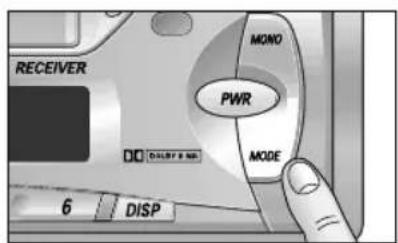

Appuyer sur la touche [MODE] pour changer le mode de fonctionnement dans l'ordre suivant.

Sélection de la bande

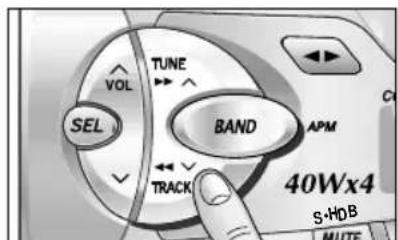

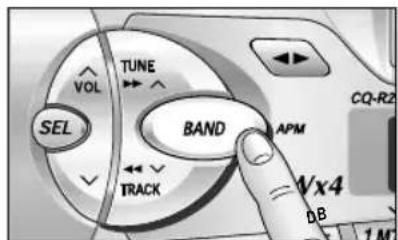

Appuyer sur la touche [BAND] pour sélectionner les bandes dans l'ordre suivant.

L'indicateur "ST" s'allume lorsque la station syntonisée diffuse en stéréophonie.

102.7 FM2

Accord manuel

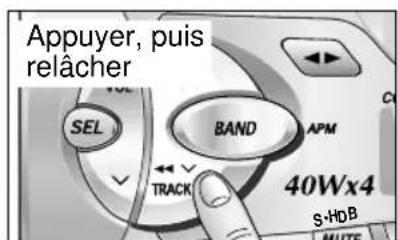

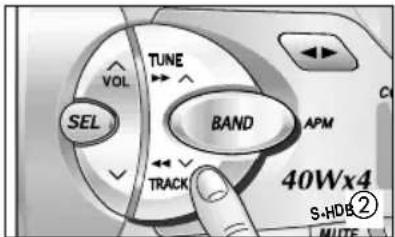

Appuyer sur la touche [TUNE ] ou [TUNE ] pour effectuer l'accord vers l'extrémité supérieure ou inférieure de la bande.

Accord par recherche

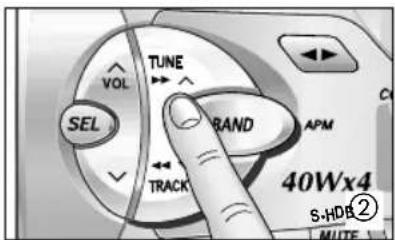

Appuyer sur la touche [TUNE ∧] ou [TUNE ∨] pendant au moins une demi-seconde, puis relâcher. L'accord se fait automatiquement sur la première station adjacente émettant un signal puissant.

Fonctionnement de la radio (suite)

Mise en mémoire des stations

La mémoire peut accepter un total de 24 stations réparties de la manière suivante.

Attention : Pour des raisons sécuritaires, ne pas effectuer les réglages durant la conduite.

Mise en mémoire manuelle

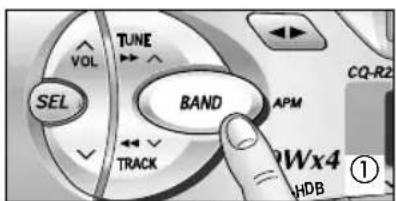

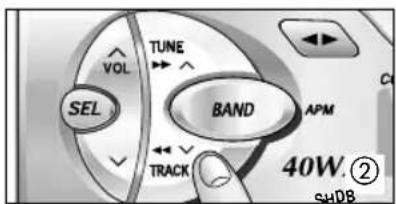

① Pour sélectionner la bande désirée, appuyer sur la touche [BAND]. ② Utiliser l'accord manuel ou par recherche pour syntoniser la station à mettre en mémoire. ③ Appuyer sur l'une des touches de présélection (1 à 6) jusqu'à ce que la fréquence affichée clignote. La station accordée est entrée en mémoire et assignée à la touche de présélection sélectionnée.

Recommencer les étapes décrites ci-dessus pour chaque station des bandes FM1 à AM devant être mise en mémoire.

Remarque : Il est possible de changer un réglage en répétant les directives précédentes.

Syntonisation automatique des six stations en mémoire

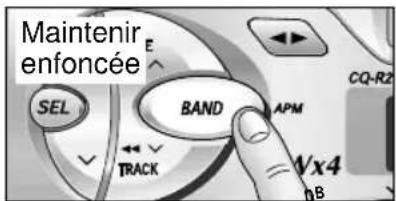

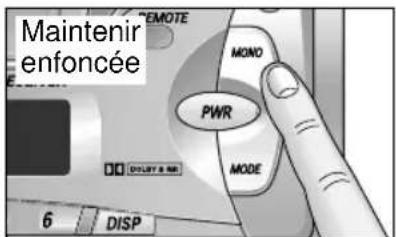

Sélectionner une bande, puis appuyer sur la touche [BAND] (APM) pendant plus de 2 secondes.

• Les 6 stations ayant le plus puissant signal sont automatiquement mises en mémoire et assignées aux touches 1 à 6.
• Une fois le réglage effectué, les stations sont syntonisées une à la fois pendant 5 secondes.
• Appuyer sur la touche de présélection correspondant à la station désirée.

Remarque : Les stations présyntonisées manuellement sur la gamme d'onde sélectionnée seront supprimées.

Syntonisation d'une station en mémoire

Appuyer sur l'une ou l'autre des touches de présyntonisation [1] à [6] pour syntoniser une des stations mises en mémoire aux étapes ① à ③ ci-dessus.

Réduction d'interférences dans la bande FM (MONO)

Appuyer sur la touche [MONO] pour une réception en mode monaural lors d'interférences dans la bande FM stéréo ou pour améliorer la réception lorsque le signal est faible.

Pour désactiver cette fonction, appuyer de nouveau sur [MONO].

Fonctionnement du lecteur de cassettes

Défilement avant Côté inverse

Partie exposée de la bande

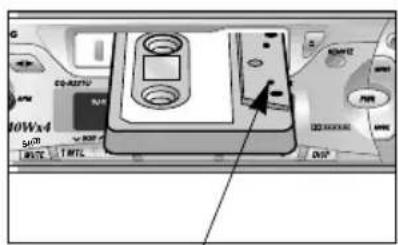

Chargement de la cassette

Insérer la cassette avec le côté exposé de la bande sur la droite. Pousser délicatement sur la cassette jusqu'à ce qu'elle soit chargée. La cassette est alors en place et la lecture débute.

TAPE u.u.

Indicateur du dispositif mémoire

(L'affichage "n" tourne.)

Rebobinage/avance accélérée

Appuyer sur la touche [▲] pour rebobiner la bande ou sur la touche [▶] pour la faire défiler rapidement.

Pour interrompre le rebobinage ou l'avance accélérée, appuyer sur la touche [▲].

Si la bande est complètement rebobinée, la lecture se poursuit sur le même côté de la cassette.

Si la bande a défilé jusqu'à la fin, la lecture se poursuit sur le côté inverse de la cassette.

Inversion

Appuyer sur la touche [▲] pour inverser le défilement de la bande et lire l'autre côté de la cassette. L'indicateur change pour confirmer quel côté de la cassette est lu.

Éjection de la cassette

Appuyer sur la touche [▲] pour éjecter la cassette. L'appareil revient au mode précédemment sélectionné.

Remarques :

• Si le contact est coupé sur l'appareil avant d'appuyer sur la touche [▲], la cassette ne pourrait pas être éjectée. Établir de nouveau le contact et appuyer sur la touche [▲] pour éjecter la cassette.
• Après usage, toujours retirer la cassette du compartiment.

Fonctionnement du lecteur de cassettes (suite)

Évitement d'espaces vierges

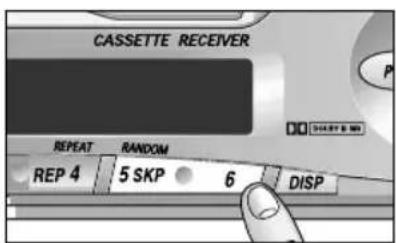

Appuyer sur la touche [5] (SKP) pour sauter des intervalles vierges sur la bande.

Cette fonction est des plus pratiques pour passer rapidement de la fin d'un côté de la cassette au début de l'autre côté.

Pour éviter d'espaces vierges, appuyer de nouveau sur la touche [5] (SKP).

Remarques :

• L'indicateur "B·SKIP" apparaît. Toutefois, l'évitement d'intervalles ne peut fonctionner si la fonction de lecture en reprise est en circuit. La fonction de lecture en reprise a priorité sur celle d'évitement d'espaces vierges.
• Également, la fonction d'évitement d'espaces vierges peut ne pas fonctionner si les espaces sont moins de 15 secondes.

Lecture en reprise

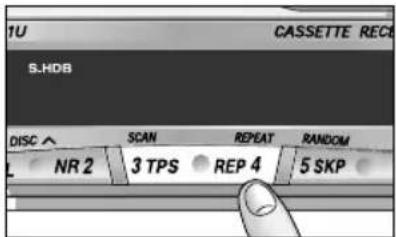

Appuyer sur la touche [4] (REP) pour répéter la lecture de la sélection musicale en cours.

À la fin de la lecture de la pièce musicale en cours, la bande est automatiquement rebobinée jusqu'au début de la sélection dont la lecture recommence alors aussitôt.

Pour annuler la lecture en reprise, appuyer de nouveau sur la touche [4] (REP).

Mode bande métal

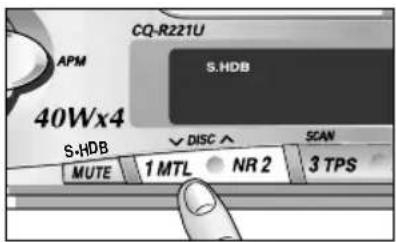

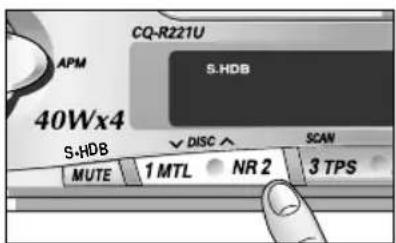

Appuyer sur la touche [1] (MTL) lors de la lecture des bandes métal ou CrO2. Pour annuler le mode, appuyer de nouveau sur la touche.

Remarque : La lecture de bandes autres que métal et CrO2 en mode [1] (MTL) cause un déséquilibre de la réponse en haute fréquence, ce qui affecte la tonalité.

Réducteur de bruit Dolby

Appuyer sur la touche [2] (NR) pour régler le mode Dolby B.

Pour annuler le mode Dolby B, appuyer de nouveau sur la touche [2] (NR).

Remarque :

Utiliser le mode Dolby B pour la lecture de bandes enregistrées avec le système Dolby B.

ou

Dispositif mémoire (TPS)

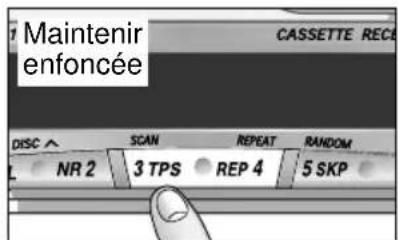

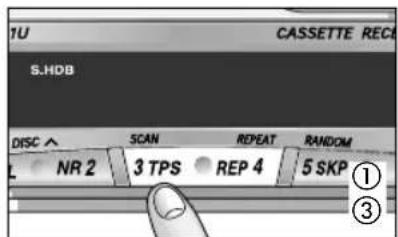

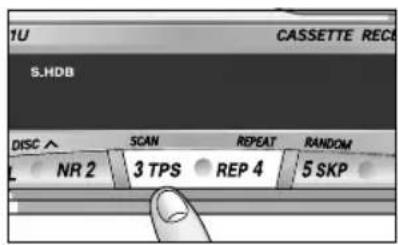

① Appuyer sur la touche [3] (TPS) pour valider le mode recherche de programmes.

② À partir de la sélection en cours, désignez le programme recherché. Appuyez maintenant à plusieurs reprises sur la touche [▶] (jusqu'à 9 programmes) ou appuyez à plusieurs reprises sur la touche [▲] (jusqu'à 8) pour sélectionner le programme désiré.

Ex. 1 : Pour sélectionner la sélection en cours, appuyer sur la touche [3] (TPS) et appuyer une fois sur la touche [4]. Ex. 2 : Pour sélectionner le premier programme avant la sélection en cours, appuyer une fois sur la touche [3] (TPS) et appuyer deux fois sur la touche [4]. Ex. 3 : Pour sélectionner le programme suivant, appuyer sur la touche [3] (TPS) et appuyer une fois sur la touche [▶]. Ex. 4 : Pour sélectionner le troisième programme après la sélection en cours, appuyer une fois sur la touche [3] (TPS) et appuyer trois fois sur la touche [▶]. Pour annuler cette fonction, appuyer de nouveau sur la touche [3] (TPS).

Remarques :

Le mode TPS ne fonctionne pas normalement dans les situations suivantes. Cela toutefois n'est pas le signe d'un dérangement de l'appareil. - En présence d'un intervalle de silence de moins de 4 secondes ou d'un niveau élevé de bruit entre les programmes. - En présence d'un passage de faible niveau au milieu d'un enregistrement.

À propos des cassettes

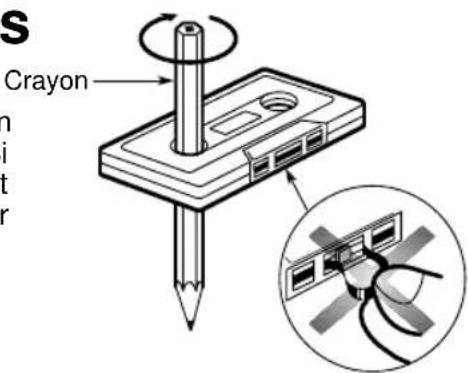

Pour rétablir la tension de la bande : Rétablir la tension de la bande avec un crayon ou un objet similaire de la manière illustrée. Si une cassette dont la tension est relâchée est utilisée, la bande pourrait s'emmêler ou causer d'autres problèmes.

Ne pas toucher ni retarder la bande.

Remarques :

• Afin de maintenir le lecteur de cassette en état optimal, éviter d'utiliser des bandes de plus de 90 minutes (C-90).
• Quand la cassette est introduite dans le lecteur avec la bande lâche, elle ne peut pas être correctement lue. Dans ce cas, éjecter la cassette, enrouler la bande pour lui donner une tension adéquate et la remettre dans l'appareil.

Fonctionnement du lecteur-changeur audio-numérique

Remarque :

Les fonctions du lecteur-changeur audionumérique ne sont possibles que lors du raccordement d'un lecteur-changeur audionumérique (vendu séparément) à cet appareil.

Mode lecteur-changeur

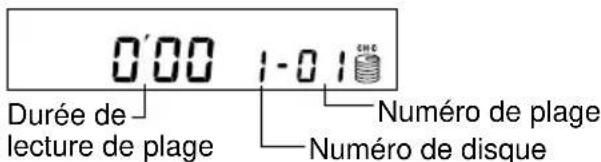

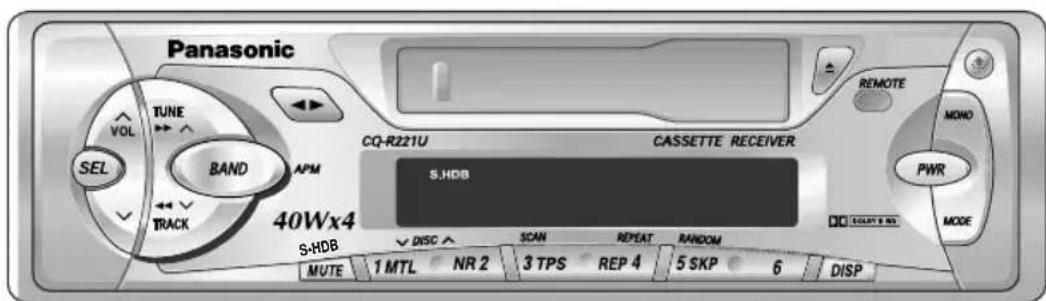

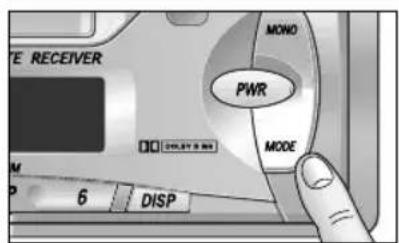

Lorsqu'un magasin de disques est inséré dans le lecteur changeur, appuyer sur la touche [MODE]. La lecture s'amorce au début de la première plage.

Sélection du disque

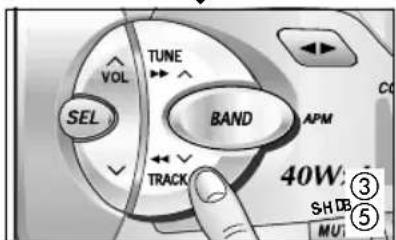

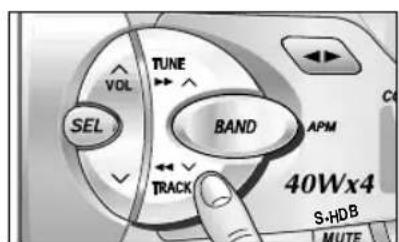

Appuyer sur la touche [√DISC] ou [DISC ∧] pour sélectionner les disques dans l'ordre croissant ou décroissant.

Sélection de la plage

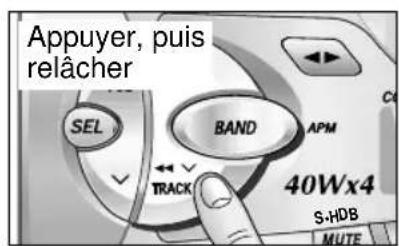

Appuyer sur la touche [TRACK ] pour passer à la plage suivante.

Appuyer à répétition pour passer rapidement d'une plage à l'autre. Appuyer sur la touche [TRACK ] pour revenir au début de la plage en cours.

Appuyer à deux reprises pour aller au début de la plage précédente.

Appuyer à répétition pour sauter toutes les plages.

Recherche d'un passage au sein d'une plage

Enfoncer la touche [TRACK ] ou [TRACK ] plus d'une demi-seconde pour effectuer une recherche rapide, dans un sens ou dans l'autre, au sein d'une plage. Relâcher la touche pour reprendre la lecture à partir de l'endroit repéré.

Lecture en reprise d'une plage

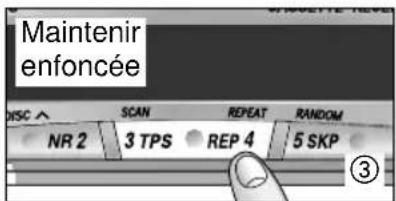

Appuyer sur la touche [4] (REPEAT) pour effectuer la lecture en reprise de la plage en cours. L'indicateur "REPEAT" s'allume.

La lecture de la plage est répétée jusqu'à ce que la touche [4] (REPEAT) soit pressée de nouveau.

Séquence de lecture aléatoire

Appuyer sur la touche [5] (RANDOM). Une série aléatoire de plages, sur tous les disques, est alors définie. L'indicateur "RANDOM" s'allume.

Pour mettre un terme à la lecture aléatoire, appuyer de nouveau sur la touche [5] (RANDOM).

Balayage des plages

Appuyer sur la touche [3] (SCAN). Les indications (nombre de plages) sur l'afficheur clignotent puis les 10 premières secondes de chaque plage sont lues en séquence.

Pour mettre un terme au balayage et amorcer la lecture de la plage repérée, appuyer de nouveau sur la touche [3] (SCAN).

Balayage des disques

Maintenir la touche [3] (SCAN) enfoncée plus de 2 secondes. La première plage de chaque disque dans le magasin est lue pendant 10 secondes. Le numéro de disque sur l'afficheur clignote également. Pour mettre un terme au balayage des disques, maintenir de nouveau la touche [3] (SCAN) enfoncée plus de 2 secondes.

□ Messages d'erreur

E1	Indique que le disque est sale ouplatz à l'envers. Commande la sélection du disque suivant.	E3	Cette indication apparait lorsque lefonctionnement de l'appareil est interrompu pour une raison ou uneautre. Pour l'entretien, s'adresserau service d'entretien Panasonic leplus proche.
E2	Indique que le disque est rayé.Commande la sélection du disque suivant.	0000	Cette indication apparait lorsqu'iln'y a pas de disque dans lemagasin.

Fonctionnement de l'horloge

(Système de 12 heures)

Réglage de l'heure

① Maintenir la touche [DISP] enfoncée plus de 2 secondes. "AdJ" est affiché. ② Maintenir la touche [DISP] de nouveau enfoncée plus de 2 secondes. L'indication "12" clignote, confirmant la validation du mode réglage de l'heure. ③ Pour régler le chiffre des heures, appuyer sur la touche [ʌ] ou [ʌ]. ④ Appuyer à nouveau sur la touche [DISP] pour passer aux minutes. ⑤ Pour régler le chiffre des minutes, appuyer sur la touche [ʌ] ou [ʌ].

Exercer et maintenir rapidement une pression sur la touche [A] ou [V].

(6) Une fois l'heure réglée, appuyer sur la touche [DISP].

Remise à l'heure

Pour changer l'heure, maintenir une pression de plus de 2 secondes sur la touche [DISP]. Répéter les étapes ③ à ⑥ ci-dessus.

Sélection de l'affichage de l'horloge

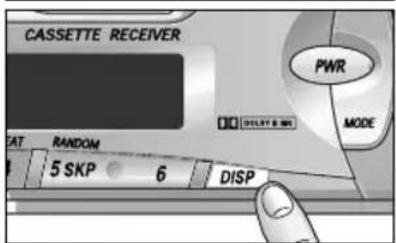

Appuyer sur la touche [DISP] pour l'affichage de l'heure. Appuyer de nouveau sur la touche [DISP] fait afficher le mode audio sélectionné.

Lors de la coupure du contact, l'affichage de l'heure disparaît mais l'horloge continue toujours de fonctionner. Lors du rétablissement du contact, l'heure réapparaît.

Préparatifs pour la télécommande

Mise en place de la pile

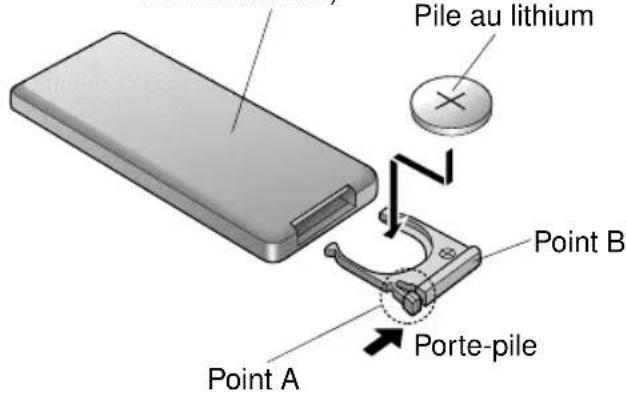

Retirer le porte-pile. Tirer le porte-pile à l'endroit marqué B tout en appuyant à l'endroit marqué A dans le sens indiqué par la flèche. ● Mettre la pile en place. Placer une pile neuve avec son côté marqué (+) dirigé vers le haut comme illustré. ③ Introduire le porte-pile. Faire glisser le porte-pile pour le remettre en place.

(Face arrière de la télécommande)

Remarque sur les piles

Retirer immédiatement la pile lorsqu'elle est usée et la jeter.

Informations sur les piles :

• Pile recommandée : pile au lithium Panasonic (CR2025).
• Durée de service de la pile : environ 6 mois dans des conditions d'utilisation normales (à température ambiante).

Précautions :

Si la pile n'est pas utilisée correctement, l'appareil risque de s'échauffer, d'exploser ou de s'enflammer, ce qui peut provoquer des blessures ou un incendie. Une fuite du liquide de la batterie peut endommager l'appareil.

• Ne pas essayer de démonter ni de court-circuiter l'appareil. Ne pas jeter la pile au feu.
• Garder les piles hors de portée des enfants afin d'éviter tout risque d'accident. Lors de la mise au rebut des piles, respecter les réglementations en vigueur.

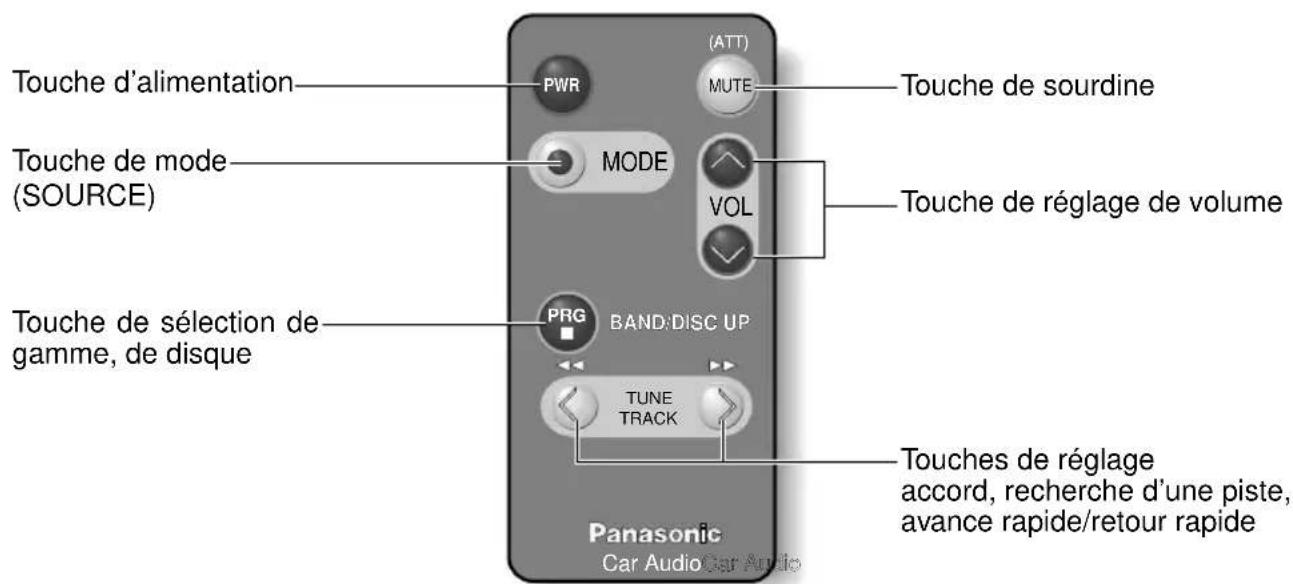

Nom des principales commandes

Mise en garde

Les informations relatives à l'installation sont destinées uniquement à des techniciens qualifiés. Elles ne contiennent pas de mises en garde ni d'avis concernant les dangers potentiels pouvant survenir lors de l'installation de cet appareil.

Toute tentative d'installation de cet appareil dans un véhicule motorisé par une personne non qualifiée peut endommager le système électrique et entraîner des blessures corporelles graves, voire mortelles.

Généralités

Cet appareil doit être installé par un technicien qualifié. Toutefois, si l'utilisateur décide de le faire lui-même, la première étape consistera à choisir l'emplacement. Les instructions données dans ce manuel expliqueront les étapes suivantes.

(Voir la "Mise en garde" ci-dessus.)

• Identifier et étiqueter les fils du véhicule.
• Raccorder les fils du véhicule à ceux du connecteur d'alimentation.
• Installer l'appareil dans le tableau de bord.
• Vérifier le fonctionnement de l'appareil.

En cas de difficulté, ne pas hésiter à consulter un installateur professionnel.

ATTENTION : Cet appareil ne peut fonctionner que sur une batterie de 12 V c.c. avec négatif à la masse. Afin de prévenir tout risque de dommage, ne pas tenter de l'utiliser avec une autre source d'alimentation.

Avant de procéder à l'installation, vérifier le contenu de l'emballage.

Quincaillerie pour l'installation

N°	Description	Schéma Q'té
①	Collier de montage		1
②	Boulon hexagonal (5 mmφ)		1
③	Plaque de support arrière		1
④	Vis taraudeuse (5 mmφ x 16 mm)		1
⑤	Boulon d'assemblage (5 mmφ)		1
⑥	Connecteur d'almen-tation		1
⑦	Plaque de démontage		1
⑧	Étui du panneau avant amovible		1

• Carte d'homologation de la garantie ... La remplir sans délai.
• Liste des centres de service Panasonic agréés ....... Conserver cette liste pour consultation ultérieure.
• Quincaillerie pour l'installation. Requise pour l'installation dans le tableau de bord.

Outils requis

Un tournevis, une pile AA de 1,5 V et les accessoires suivants :

Vérificateur de continuité 12 V c.c.

Ruban d'électricien

Pinces à sectionner

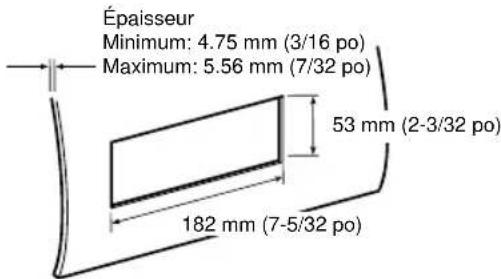

Dégagement requis dans le tableau de bord

Identification des fils

La première étape consiste à identifier tous les fils du véhicule nécessaires au raccordement de l'appareil.

Après avoir identifié chacun des fils en cause, les étiqueter. Cela évitera tout risque de confusion et d'erreur.

Remarque : Ne pas raccorder le connecteur d'alimentation à l'appareil avant d'avoir effectué tous les raccordements. S'il n'y a pas de capuchons de plastique sur les fils de raccordement stéréo, isoler tous les fils exposés avec du ruban d'électricien. Identifier les fils dans l'ordre suivant.

Câble d'alimentation

Si une radio est déjà en place ou si le câblage à cet effet est déjà installé :

Couper pour retirer le capuchon du connecteur (en prenant soin de laisser les fils les plus longs possible) de manière à permettre le raccordement individuel des fils.

Mettre la clé de contact du véhicule à la position "ACC", puis relier un des fils du vérificateur de continuité au cadre de l'automobile.

Relier l'autre fil du vérificateur de continuité à chacun des fils exposés du connecteur sectionné. Toucher un fil à la fois jusqu'à ce que le fil faisant allumer l'ampoule du vérificateur ait été repéré.

Ensuite, mettre la clé de contact à la position "OFF" puis à la position "ON". Si l'ampoule s'éteint et se rallume, le fil identifié est le fil d'alimentation du véhicule.

Si le câblage pour l'installation d'une radio n'est pas déjà en place, ouvrir le couvercle du bloc-fusibles et tracer le réceptacle du fusible de la radio (RADIO), des accessoires (ACC) ou du contact (IGN).

Fil de la batterie

Si l'appareil est doté d'un fil jaune, il sera nécessaire de repérer le câble de la batterie ; sinon, omettre cette étape. (Le fil jaune de la batterie assure l'alimentation continue du circuit de l'horloge, de la mémoire, etc.)

Si une radio ou son câblage est déjà en place : Mettre la clé de contact à la position "OFF" et s'assurer que les phares sont éteints. Repérer le fil de la batterie. Pour ce faire, relier un fil du vérificateur de continuité au cadre du véhicule et vérifier les autres fils exposés du connecteur au moyen de l'autre fil du vérificateur.

En l'absence de câblage pour l'installation d'une radio :

Enlever le couvercle du bloc-fusibles et repérer le réceptacle du fusible de la batterie (BAT).

Haut-parleurs

Identifier les fils de haut-parleur. Il y en a deux par haut-parleur ; ils sont généralement identifiés par un code de couleur.

Guide d'installation (suite)

Pour faciliter l'identification des fils de haut-parleur et leur haut-parleur respectif, les vérifier avec une pile AA de 1,5 V de la manière suivante.

Tenir un fil contre l'un des pôles de la pile et toucher l'autre pôle avec un autre fil. S'il s'agit d'un fil de haut-parleur, un son mécanique est entendu à travers un haut-parleur. Sinon, poursuivre l'essai avec d'autres fils jusqu'à ce que les fils de haut-parleurs aient été identifiés. Au moment de leur étiquetage, indiquer à quel haut-parleur ils doivent être raccordés.

Moteur de l'antenne

Si le véhicule est doté d'une antenne électrique, identifier le fil du moteur de l'antenne en reliant un fil du vérificateur de continuité au fil de la batterie et en touchant un à un les fils exposés du connecteur sectionné. Le fil recherché est celui qui fait tourner le moteur de l'antenne (un bruit de rotation sera audible).

Fil d'antenne

Le fil de l'antenne est un fil noir épais avec un capuchon métallique à son extrémité.

Raccorder tous les fils

Après avoir identifié tous les câblages et fils, il est possible d'effectuer les raccordements. Se reporter au schéma à la page 53.

Il est fortement recommandé de vérifier le fonctionnement de l'appareil avant de procéder à l'installation finale.

Il est possible de mettre l'appareil sur le plancher du véhicule pour faire des raccordements provisoires afin de vérifier le fonctionnement de l'appareil. Recouvrir tous les fils exposés avec du ruban d'électricien.

IMPORTANT : Raccorder le fil d'alimentation rouge en dernier lieu seulement, après avoir fait tous les autres raccordements et isolé tous les fils.

Mise à la terre

Raccorder le fil de mise à la terre noir du connecteur d'alimentation au cadre du véhicule.

Haut-parleurs

Raccorder les fils des haut-parleurs. Se reporter au schéma ci-dessous afin d'assurer que les raccordements soient conformes et de prévenir tout risque de dommage aux haut-parleurs et à l'appareil.

Les haut-parleurs doivent avoir une puissance admissible minimale de 40 W. Si un amplificateur externe est utilisé, s'assurer que la puissance admissible nominale des haut-parleurs corresponde à la puissance maximale de l'ampli, afin de ne pas endommager les haut-parleurs.

L'impédance des haut-parleurs doit être de 4 à 8 Ω, ce qui est le niveau standard. (L'impédance est généralement inscrite sur les haut-parleurs). L'utilisation de haut-parleurs d'une impédance plus faible ou plus élevée affectera la qualité du rendu sonore et risque d'endommager tant l'appareil que les haut-parleurs eux-mêmes.

Précaution : Ne jamais mettre les fils de haut-parleur à la terre. Par exemple, ne pas utiliser un système avec mise à la masse au cadre ou un système de haut-parleurs à trois fils avec fil commun. Chaque haut-parleur doit être raccordé séparément avec des fils parallèles isolés. En cas de doute, communiquer avec un installateur professionnel.

CORRECT Absence de fil de terre commun INCORRECT Mise à la masse au cadre

INCORRECT Fil commun (fil de terre commun)

Moteur de l'antenne

Relier le fil du moteur de l'antenne du véhicule au fil d'amenée bleu du relais.

Batterie

Raccorder le fil de batterie jaune du véhicule au fil d'amenée de la radio ou au réceptacle du fusible de la batterie du bloc-fusibles.

Antenne

Raccorder l'antenne en branchant le fil d'antenne dans le réceptacle de l'antenne.

Équipement auxiliaire

Raccorder tout appareil auxiliaire, tel qu'un ampli, conformément aux instructions décrites dans le manuel fourni. S'assurer d'éloigner d'au moins 30 cm (12 po) les fils de haut-parleur/ampli de l'antenne et du fil d'antenne. Se reporter au manuel d'utilisation afférent à l'appareil installé.

Alimentation

Raccorder le fil d'alimentation rouge au fil de radio déjà en place ou au porte-fusibles approprié du bloc-fusibles.

Si l'appareil fonctionne normalement avec tous les raccordements ainsi effectués, débrancher les fils et procéder à l'installation finale.

Installation finale

Raccordements des fils

Raccorder tous les fils en prenant soin qu'ils sont tous bien isolés et que les raccordements sont corrects. Enrouler toute longueur excessive de fil et la fixer en place avec une bande adhésive. Installer l'appareil dans son collier de montage.

L'installation est maintenant terminée. Effectuer toutefois les vérifications finales suivantes.

Vérifications finales

1. S'assurer que tous les fils sont bien raccordés et isolés.
2. S'assurer que l'appareil est solidement en place dans son collier de montage.
3. Faire démarrer la voiture et vérifier le fonctionnement de l'appareil.

En cas de difficulté, consulter un installateur professionnel.

Mesures de précaution

• Faire très attention de ne pas se blesser les mains ni les doigts au moment de replier la languette de fixation du cadre d'installation avec un tournevis.
• Il est recommandé de porter des gants pour effectuer les travaux d'installation afin de ne pas se blesser.

□ Installation

Remarque : Déconnecter le câble de la borne négative (-).

1. Fixer le collier de montage ①.

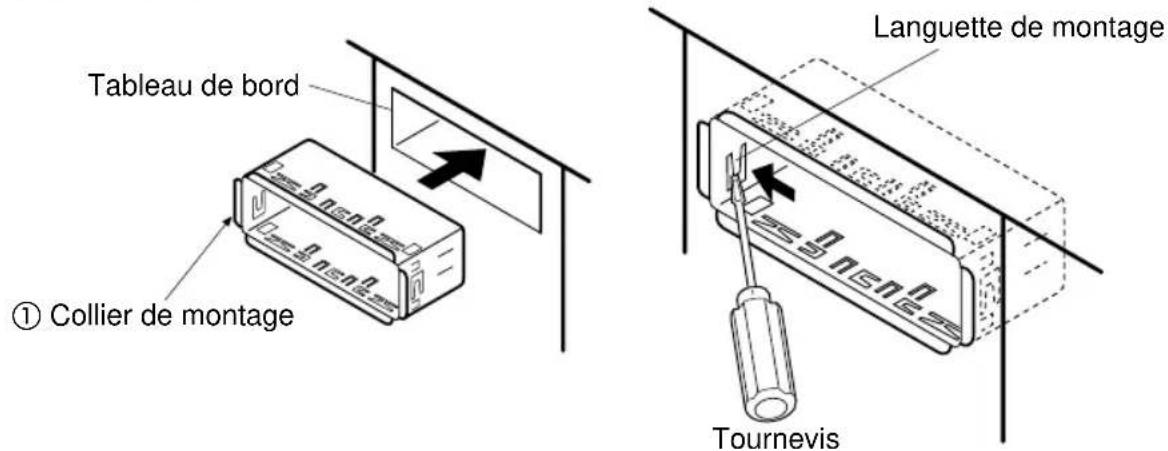

Insérer le collier de montage ① dans le tableau de bord et replier les languettes de montage avec un tournevis.

Guide d'installation (suite)

2. Fixer l'arrière de l'appareil.

a) Vérifier les raccordements ; pour ce faire, se reporter au manuel d'utilisation. b) Installer et serrer le boulon d'assemblage ⑤. c) Brancher le connecteur d'alimentation ⑥.

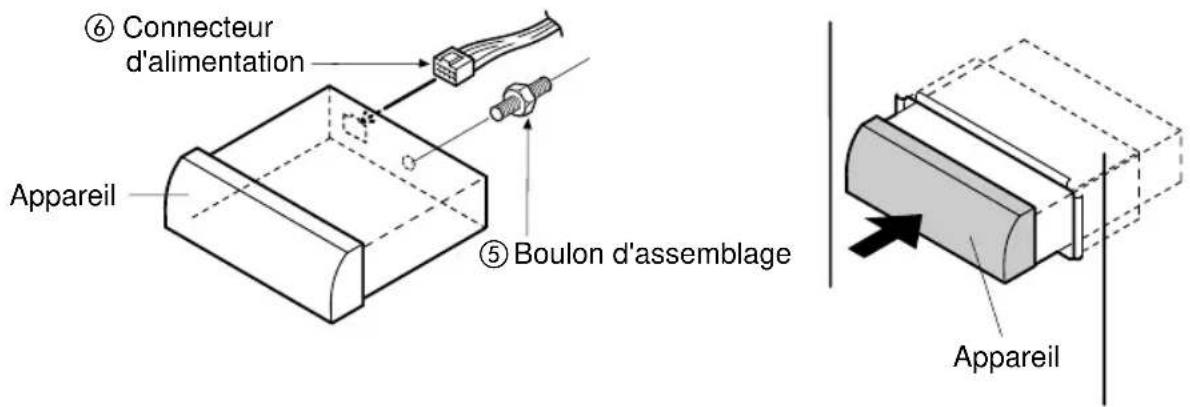

d) Insérer l'appareil dans le collier de montage ① jusqu'à ce qu'un déclic se fasse entendre. e) Fixer l'arrière de l'appareil au véhicule de l'une des deux manières recommandées ci-dessous.

Utilisation de la plaque de support arrière ③

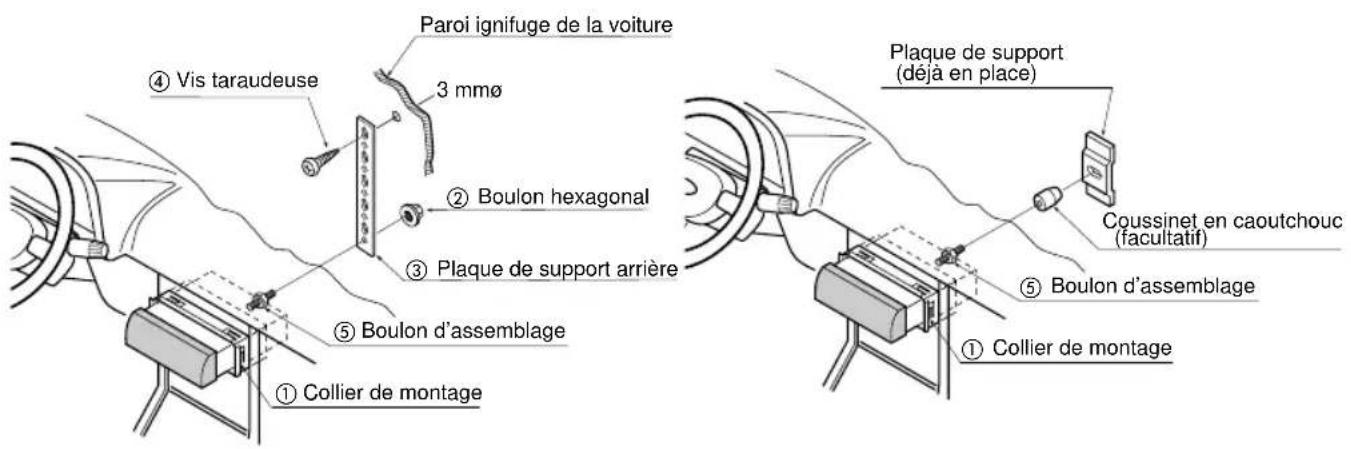

Fixer une extrémité de la plaque de support ③ à l'arrière de l'appareil et l'autre à la paroi ignifuge du véhicule ou à toute autre pièce métallique.

- Utilisation du coussinet en caoutchouc (facultatif)

(En présence d'une plaque de support arrière déjà en place sur la paroi ignifuge.)

Recouvrir le boulon d'assemblage à l'arrière de l'appareil avec le coussinet en caoutchouc (facultatif), puis le fixer sur la plaque de support déjà en place.

3. L'installation terminée, rebrancher la borne négative (-) de la batterie.

Pour retirer l'appareil

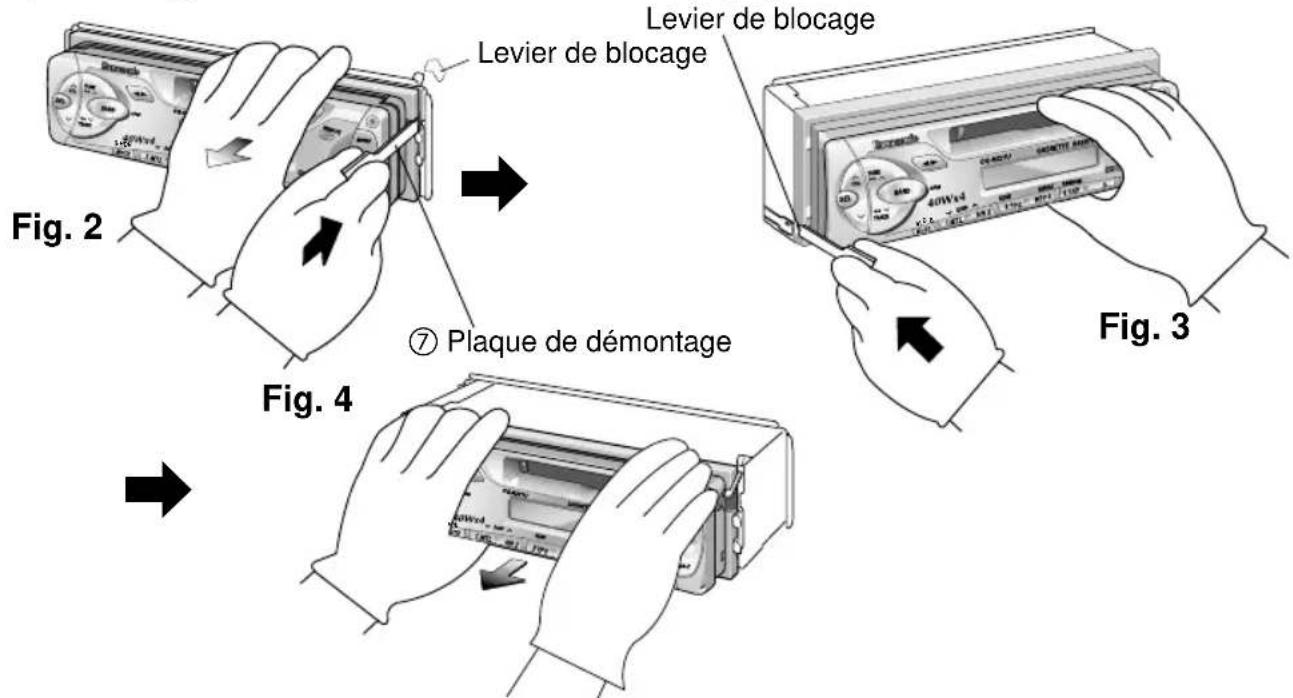

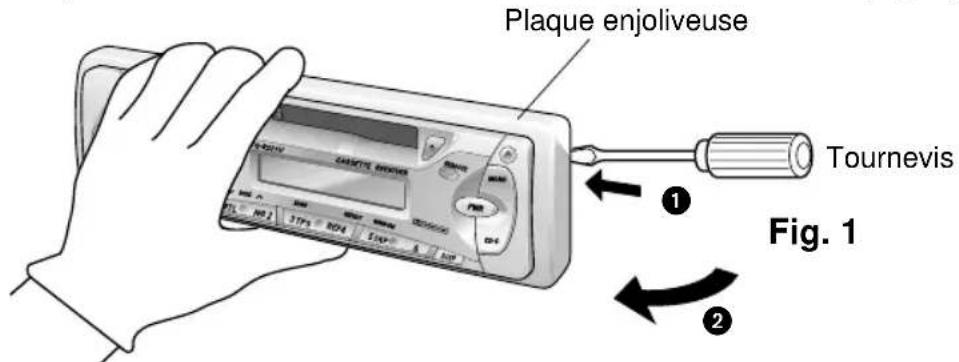

a) Retirer la plaque enjoliveuse à l'aide d'un tournevis comme le montre l'illustration (Fig. 1).

b) Sortir l'appareil en poussant les deux leviers de blocage à l'aide de la plaque de démontage : suivre la procédure ci-dessous (7). (Fig. 2, 3) c) Retirer l'appareil en le tirant avec les deux mains. (Fig. 4)

Remarque : Conserver la plaque de démontage ; elle est requise pour retirer l'appareil du tableau de bord.

Système antivol

Cet appareil est muni d'un panneau avant amovible. Ainsi, lorsque le panneau avant est enlevé, l'appareil devient inutilisable. Le voyant du système de sécurité clignote.

Retrait du panneau avant amovible

① Couper le contact.

② Appuyer sur la touche de dégagement (Fig. 5).

Le panneau avant amovible peut être alors dégagé.

Guide d'installation suite

③ Retirer le panneau avant en tirant sur le côté droit. Ranger le panneau dans l'étui fourni.

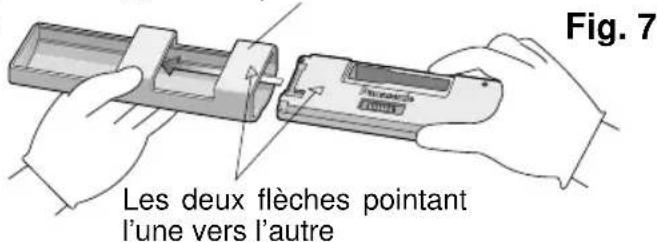

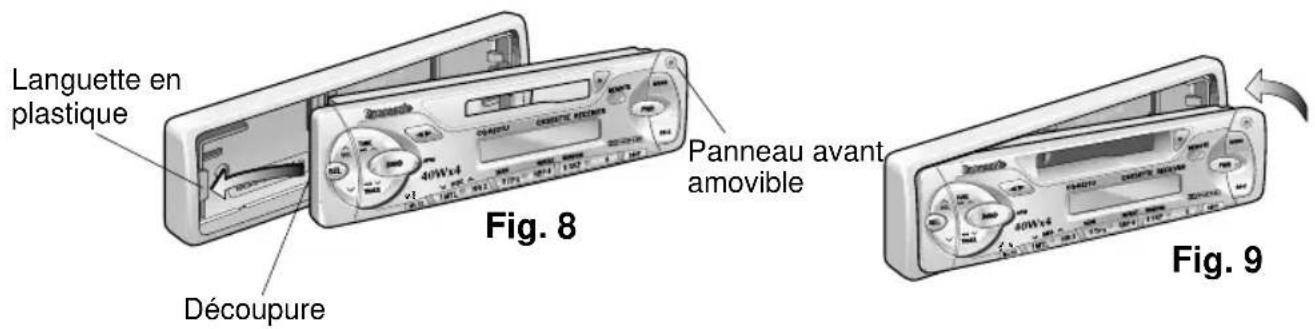

④ Tel qu'illustré à la figure 7, insérer le panneau avant dans l'étui, avec la flèche pointant vers l'étui, jusqu'à ce qu'un déclic se fasse entendre. Ranger le panneau dans l'étui. Le panneau peut alors être transporté en toute sécurité.

⑧ Étui du panneau avant amovible

Installation du panneau avant amovible

① Faire glisser le côté gauche du panneau en place. ② Appuyer sur le côté droit du panneau jusqu'à ce qu'il s'enclenche.

Attention :

1. Avant de retirer le panneau, s'assurer que le contact est coupé.
2. Le panneau n'est pas à l'épreuve de l'eau. Ne pas l'exposer à la pluie, à l'eau ou à une humidité excessive.
3. Ne pas tenter de retirer le panneau en conduisant.
4. Ne pas placer le panneau sur le tableau de bord ou dans un endroit susceptible de devenir excessivement chaud.
5. Ne pas toucher aux contacts du panneau ou de l'appareil ; cela pourrait affecter la qualité des contacts électriques.
6. Au besoin, nettoyer les contacts avec un chiffon sec et propre.

Connexions électriques

• Cet appareil peut être raccordé à un lecteur-changeur CD (modèle CX-DP88U). Pour de plus amples détails, consulter un détaillant Panasonic.
• Pour les instructions relatives au raccordement, se reporter au manuel d'utilisation afférent au lecteur-changeur CD (modèle CX-DP88U).

Attention :

• Toujours suivre le schéma de connexion ci-dessous pour éviter d'endommager l'appareil.
• Avant de raccorder un câble, dénuder son extrémité d'environ 5 mm.
• Ne pas brancher le connecteur d'alimentation avant d'avoir effectué tous les raccordements.
• Toujours isoler les câbles exposés afin d'éviter un court-circuit possible avec le châssis de la voiture. Rassembler tous les câbles et vérifier que les bornes des câbles ne touchent aucune pièce métallique.

En cas de difficulté

Entretien

Cet appareil est conçu et fabriqué de manière à n'exiger qu'un minimum d'entretien. Nettoyer périodiquement les surfaces extérieures avec un chiffon propre. Ne jamais utiliser de solvant d'aucune sorte.

En cas de difficulté

Se référer au guide de dépannage suivant pour des causes et solutions possibles par rapport à tout problème rencontré. Un contrôle simplifié ou un réglage mineur peut résoudre le problème.

Service après-vente

Si, après quelques tentatives, le problème persiste, il est recommandé de confier l'appareil à un centre de service Panasonic agréé. Confier toute réparation à un technicien qualifié.

Remplacement du fusible

Utiliser un fusible de même ampérage (12A). L'utilisation de substituts ou de fusibles d'un ampérage supérieur ou le raccordement de l'appareil sans fusible en place peuvent entraîner un risque d'incendie et endommager l'appareil. Si le fusible de remplacement saute, communiquer avec un centre de service Panasonic agréé.

Guide de dépannage

Problème	Cause possible	Solution probable
Le contact ne peut être établi.	La batterie est épuisée. Le contact n'a pas été établi sur la voiture. Le circuit d'alimentation est mal raccordé. Le fusible de l'appareil a sauté.	Recharger la batterie. Tournier la clé de contact (position ON ou ACC). Vérifier les raccordements. Remplacer le fusible.
Réception radio avec interférence.	L'antenne n'est pas raccordée. La voiture est pres de lignes à haute tension.	Raccorder l'antenne. Éloigner le vehicule des lignes à haute tension.
Les touches mémoire de la radio ne fonctionnent pas.	Les touches ne sont pas appuyées suffisamment longtemps.	Appuyer sur les touches pendant plus de 2 secondes.
Le son à l'écoute de cassettes est de piètre qualité.	Les têtes sont sales. La bande est de mauvaise qualité.	Nettoyer les têtes. (Demander conseil à un technicien de service.) Utiliser une bande de toute pleure qualité.
La sélection de programme n'est pas possible (lecteur de cassettes).	Les touches [►] et [►] ne sont pas pressées simultanément.	Appuyer sur les touches [►] et [►] simultanément
Le lecteur-changeur de disques ne fonctionne pas.	L'appareil n'a pas été correctement raccordé. L'appareil n'est pas mis en mode de changement CD. Il n'y a aucun disque dans le magasin.	Vérifier les raccordements. Appuyer sur la touche [MODE]. Vérifier le magasin.
La lecture d'un disque)nOnt pas possible.	Le disque est à l'envers. Le disque est endommagé. Le disque n'est pas dans le magasin.	Recharger le disque correctement. Vérifier l'état du disque. Vérifier le magasin.

Données techniques

Divers

Alimentation masse	: 12 V c.c. (11 V - 16 V), Tension d'essai 14,4 V, Négatif à la
Puisance de sortie maximale : 40 W x 4 canaux à 400 Hz, Volume au maximum
Action sur la tonalité	: Graves; ±12 dB à 100 Hz, Aigus; ±12 dB à 10 kHz
Consommation du courant : Moins de 2 A (Lecteur de cassettes en fonction; 0,5 W 4 haut-parleurs)
Tension de sortie préampli.	: 2.0 V (Lecteur audionumérique en fonction; 1 kHz, 0 dB)
Impédance du haut-parleur	: 4 Ω (4 - 8 Ω disponible)
Dimensions (approx.) : 178(L) x 50(H) x 150(P) mm (7 po x 1 15/16 po x 5 7/8 po)
Poids (approx.) : 1,6 k	g (3 lb, 8 oz)

Radio AM

Gamme de fréquences : 530 - 1 710 kHz Sensibilité utile : 28 dB/μV (25 μV, S/B 20 dB)

Radio FM stéréo

Gamme de fréquences : 87,9 - 107,9 MHz
Sensibilité utile	: 13,2 dBf. (1,25 μV, 75 Ω)
Sensibilité au seuil de 50 dB	: 15,2 dBf. (1,6 μV, 75 Ω)
Réponse en fréquence	: 30 - 15 000 Hz ± 3 dB
Facteur de détention	: 1,5 dB
Sélectivité d'alternance	: 75 dB
Déparation stéreo	: 35 dB à 1 000 Hz
Réjection d'image	: 65 dB
Réjection de la F.I.	: 100 dB
Rapport signal/bruit	: 70 dB

Lecteur de cassettes

Pistes	: 4 pistes, lecture sur 2 canaux en stériso
Vitesse de défillement	: 4,76 cm/s (1 7/8 po/s)
Durée d'avance rapide/rebobinage	: Moins de 110 s (C-60)
Réponse de fréquence	: 35 - 14 000 Hz, ±3 dB(normale)
	35 - 17 000 Hz ±3 dB (bande métal)
Pleurage et scintillage	: 0,12% (Eff. pondéré)
Rapport signal/bruit	: 52 dB , 62 dB (avec Dolby)

Remarque : Aux fins d'améliorations, les caractéristiques et la conception sont susceptibles de modification sans préavis.
