CQR221U - Radio de coche PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Autoestéreo con reproductor de casetes y control de cambiador de CD
Marca	Panasonic
Modelo	CQR221U (CQ-R221U)
Dimensiones (An x Al x Pr)	178 x 50 x 150 mm
Peso	1,6 kg
Alimentación	12 V CC (11-16 V), negativo a masa
Potencia de salida máxima	40 W x 4 canales
Impedancia del altavoz	4 Ω (4-8 Ω posible)
Radio AM	530-1710 kHz
Radio FM	87,9-107,9 MHz
Reproductor de casetes	4 pistas, reproducción estéreo 2 canales, velocidad 4,76 cm/s
Respuesta en frecuencia de casete	35-14000 Hz (normal), 35-17000 Hz (cinta metal)
Reductor de ruido	Dolby B
Memoria de radio	24 emisoras (6 por banda FM1, FM2, AM)
Panel frontal	Desmontable (sistema antirrobo)
Reloj	Sistema de 12 horas, visualización ajustable
Control remoto	Con batería de litio CR2025
Funciones especiales	S.HDB (definición ultra alta de graves), evitación de espacios en blanco, reproducción con repetición, reproducción aleatoria
Fusible	12 A (reemplazar por uno idéntico)
Mantenimiento y limpieza	Limpiar las superficies exteriores con un paño limpio; no usar disolvente
Seguridad	Panel frontal desmontable; no exponer al agua; cortar la ignición antes de retirar
Piezas de repuesto y reparabilidad	Confiar toda reparación a un centro autorizado; no desmontar por sí mismo
Información general	Instalación por técnico calificado recomendada; compatibilidad con cambiador de CD CX-DP88U

Preguntas frecuentes - CQR221U PANASONIC

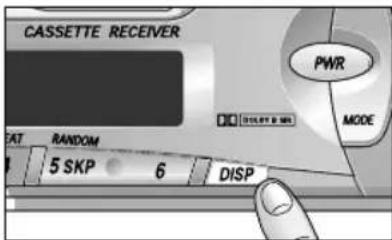

¿Cómo ajustar el reloj?

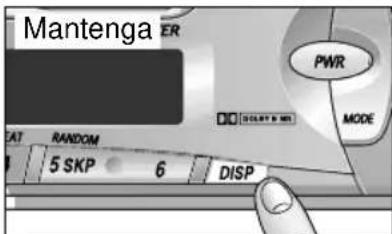

Mantenga presionada la tecla DISP más de 2 segundos. Se muestra 'AdJ'. Mantenga DISP nuevamente hasta que '12' parpadee. Use las teclas VOL ▲/▼ para ajustar las horas, luego presione DISP para pasar a los minutos. Ajuste los minutos de la misma manera y presione DISP para confirmar.

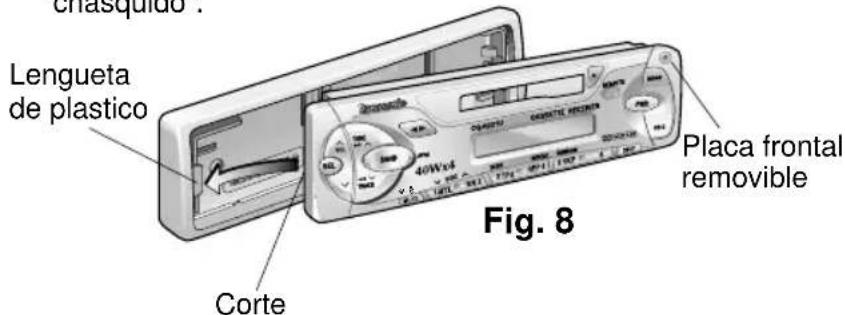

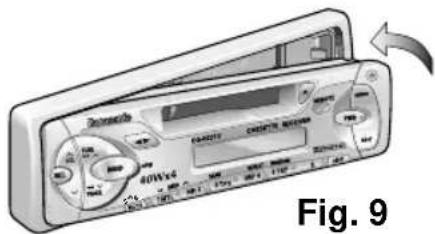

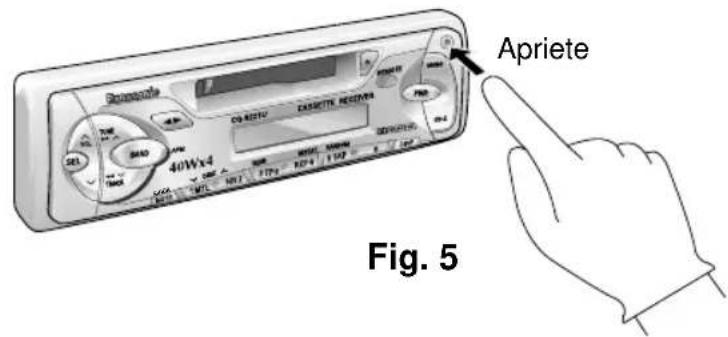

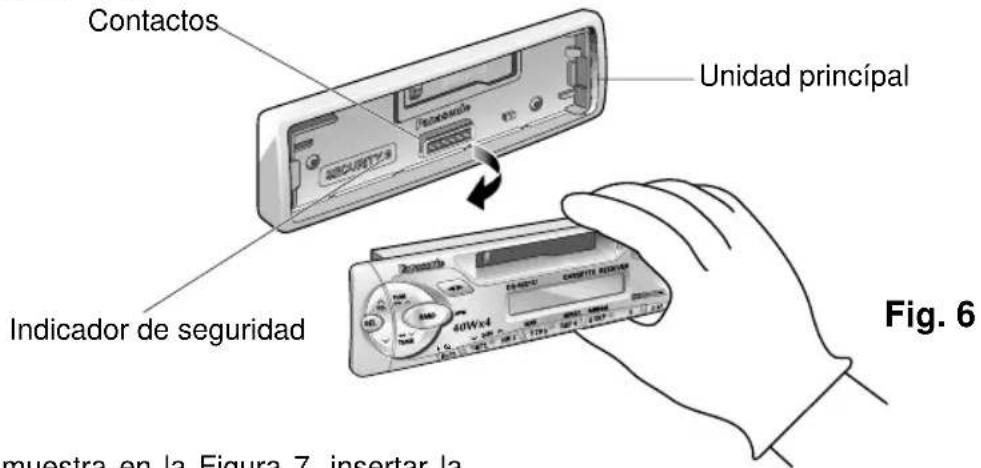

¿Cómo quitar el panel frontal desmontable?

Primero corte la ignición. Presione la tecla de liberación (ubicada al lado del panel) y retire el panel tirando del lado derecho. Guárdelo en el estuche provisto para protegerlo.

¿Cómo memorizar una emisora de radio?

Seleccione la banda deseada con BAND, sintonice la emisora manualmente o mediante búsqueda, luego presione una de las teclas de presintonía (1 a 6) hasta que la frecuencia parpadee. La emisora queda memorizada en esa tecla.

¿Qué hacer si el sonido del casete es de mala calidad?

Esto puede deberse a cabezales sucios o a una cinta de mala calidad. Limpie los cabezales consultando a un técnico o use una cinta de mejor calidad. Asegúrese también de que el modo MTL (cinta metal) esté desactivado para cintas normales.

¿Cómo usar la función de reproducción con repetición en el reproductor de casetes?

Presione la tecla REP (4) para repetir la selección actual. Para cancelar, presione REP nuevamente. La función no funciona si la evitación de espacios en blanco está activada.

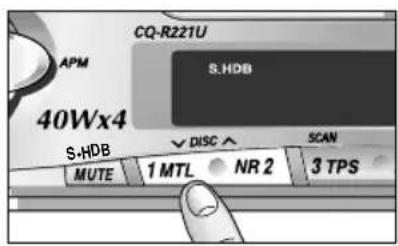

¿Cómo activar el modo S.HDB (definición ultra alta de graves)?

Mantenga presionada la tecla MUTE (S·HDB) más de 2 segundos para activarlo. Repita la misma acción para volver a la escucha normal.

¿Qué significan los mensajes de error E1, E2, E3 en el cambiador de CD?

E1: disco sucio o al revés. E2: disco rayado. E3: problema de funcionamiento. En cada caso, el aparato pasa al siguiente disco. Si el problema persiste, contacte a un centro de servicio Panasonic.

¿Cómo reemplazar el fusible del autoestéreo?

Use un fusible del mismo amperaje (12 A). Nunca use un fusible de calibre superior. Si el fusible nuevo se funde inmediatamente, contacte a un centro de servicio autorizado.

El autoestéreo no se enciende. ¿Qué verificar?

Verifique que la batería esté cargada y que el contacto del coche esté en posición ACC o ON. Asegúrese de que el cableado de alimentación sea correcto y que el fusible no se haya fundido.

¿Cómo sintonizar automáticamente las seis emisoras más potentes?

Seleccione una banda (FM1, FM2 o AM) y mantenga presionada la tecla BAND (APM) más de 2 segundos. Las 6 emisoras más fuertes se memorizarán automáticamente en las teclas 1 a 6 y se escanearán brevemente.

MANUAL DE USUARIO CQR221U PANASONIC

Información para seguridad

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIOS O SACUDIDAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA NI A LA HUMEDAD.

PARA REDUCIR EL RIESGO DE INCENDIOS O SACUDIDAS ELÉCTRICAS, Y PARA EVITAR LAS INTERFERENCIAS MOLESTAS, UTILICE SOLAMENTE LOS COMPONENTES INCLUIDOS.

Busque el número del modelo y el número de serie ya sea en la parte trasera o en el fondo de la unidad. Sírvase anotar dichos números en el espacio provisto, y mantenga este libro como una anotación permanente de su compra para poder identificar la unidad en caso de robo.

NÚMERO DEL MODELO CQ-R221U

NÚMERO DE SERIE

FECHA DE COMPRA.

NOMBRE DE LA TIENDA

Panasonic le da la bienvenida a la familia constantemente en aumento de poseedores de productos electrónicos. Nos esforzamos en proporcionarle las ventajas de la ingeniería mecánica y electrónica de precisión, de una fabricación con componentes cuidadosamente seleccionados, y de un montaje realizado por personas orgullosas de la reputación que su trabajo ha cimentado para nuestra empresa. Estamos seguros de que este producto le proporcionará muchas horas de distracción y, una vez comprobada la calidad, el valor y la fiabilidad incorporados, usted también se sentirá orgulloso de pertenecer a nuestra familia.

Cuando esté conduciendo

Mantenga el nivel del volumen suficientemente bajo para poder darse cuenta de las condiciones de tráfico de la carretera.

Cuando esté lavando el auto

No exponga el equipo, incluidos los altavoces y los discos compactos, al agua o a la humedad excesiva. Eso podrá causar cortocircuitos, incendio u otros daños.

Cuando haya estacionado

Estacionar bajo la luz solar directa produce temperaturas muy altas dentro de su vehículo. Asegúrese de enfriar el interior del vehículo antes de encender la unidad.

Use la fuente de alimentación apropiada

Este equipo está diseñado para configurarse con un sistema de 12 voltios, de polo negativo puesto a tierra (el sistema normal en los autos norteamericanos).

Protección del mecanismo de la cinta

Mantenga imanes, destornilladores u otros objetos metálicos lejos del mecanismo de la cinta y de la cabeza de la cinta para evitar rendimiento pobre o mal funcionamiento.

Use los centros de servicios autorizados

No intente desmontar o ajustar este equipo de precisión. Para solicitar información relativa a los servicios de mantenimiento, refiérase a la lista de los centros de servicio.

Índice

Alimentación y mandos de sonido. 51

Para ajustar el volumen, el silenciamiento, el balance y el tono para conseguir una buena recepción

□Operación básica del radio 54

Sintonía manual y automática, selección de la banda, estaciones presintonizadas

□Operación básica del tocacintas de cassette. 56

Cómo cargar, enrollar, tocar y expulsar una cinta cassette.

Conocimientos básicos del cambiadiscos de CD. 59

Reproducción, repetición, al azar y exploración, mensajes de errores. Nota:

Los mandos del Cambiadiscos de CD son aplicables a la unidad con Cambiadiscos de CD opcional (vendido separadamente).

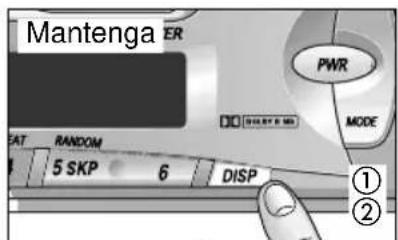

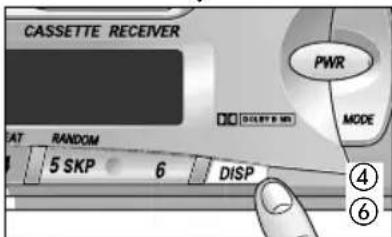

□Operación básica del reloj 61

Ajuste de las horas y selección de la visualización del reloj.

8:00

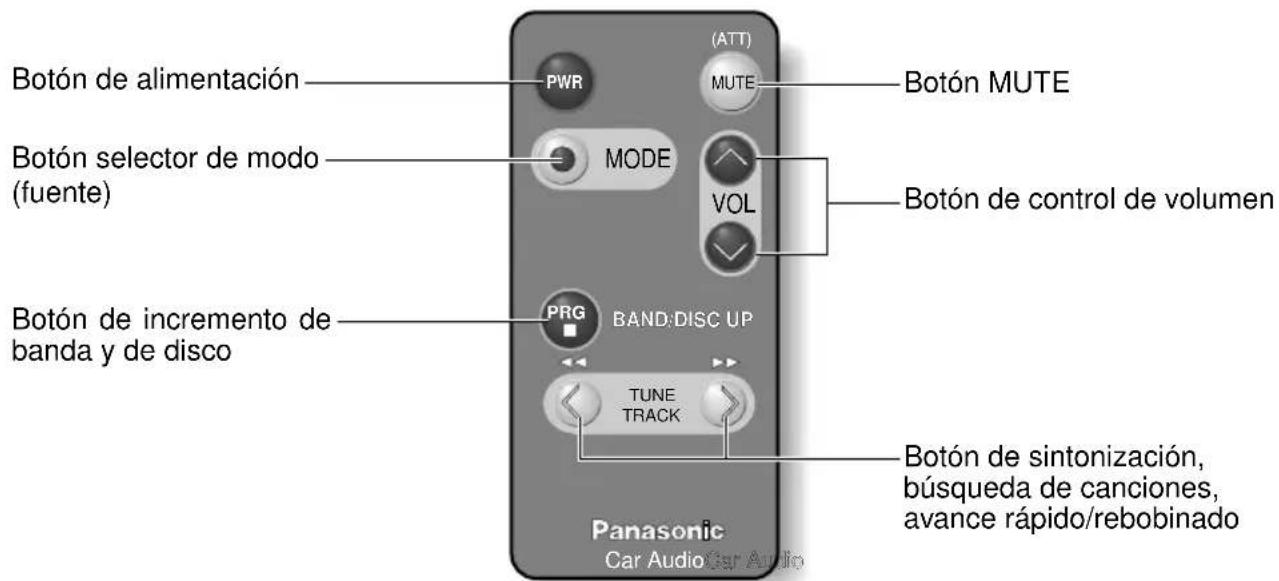

Preparativos del controlador remoto. 62

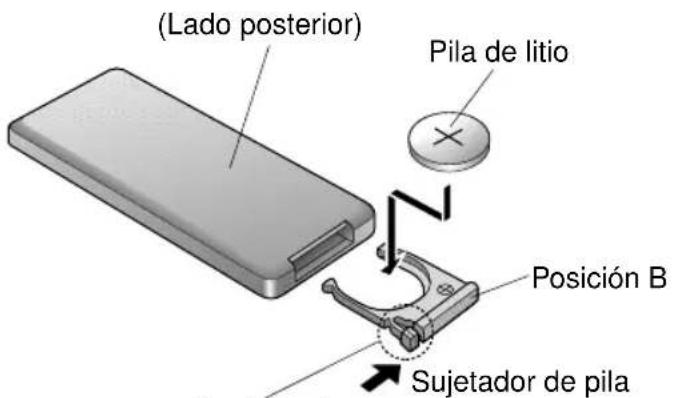

Instalación de la pila

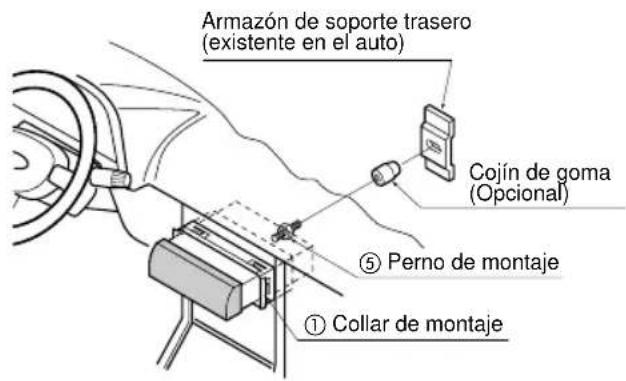

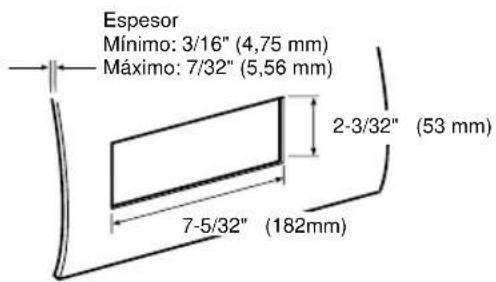

Guía de instalación 63

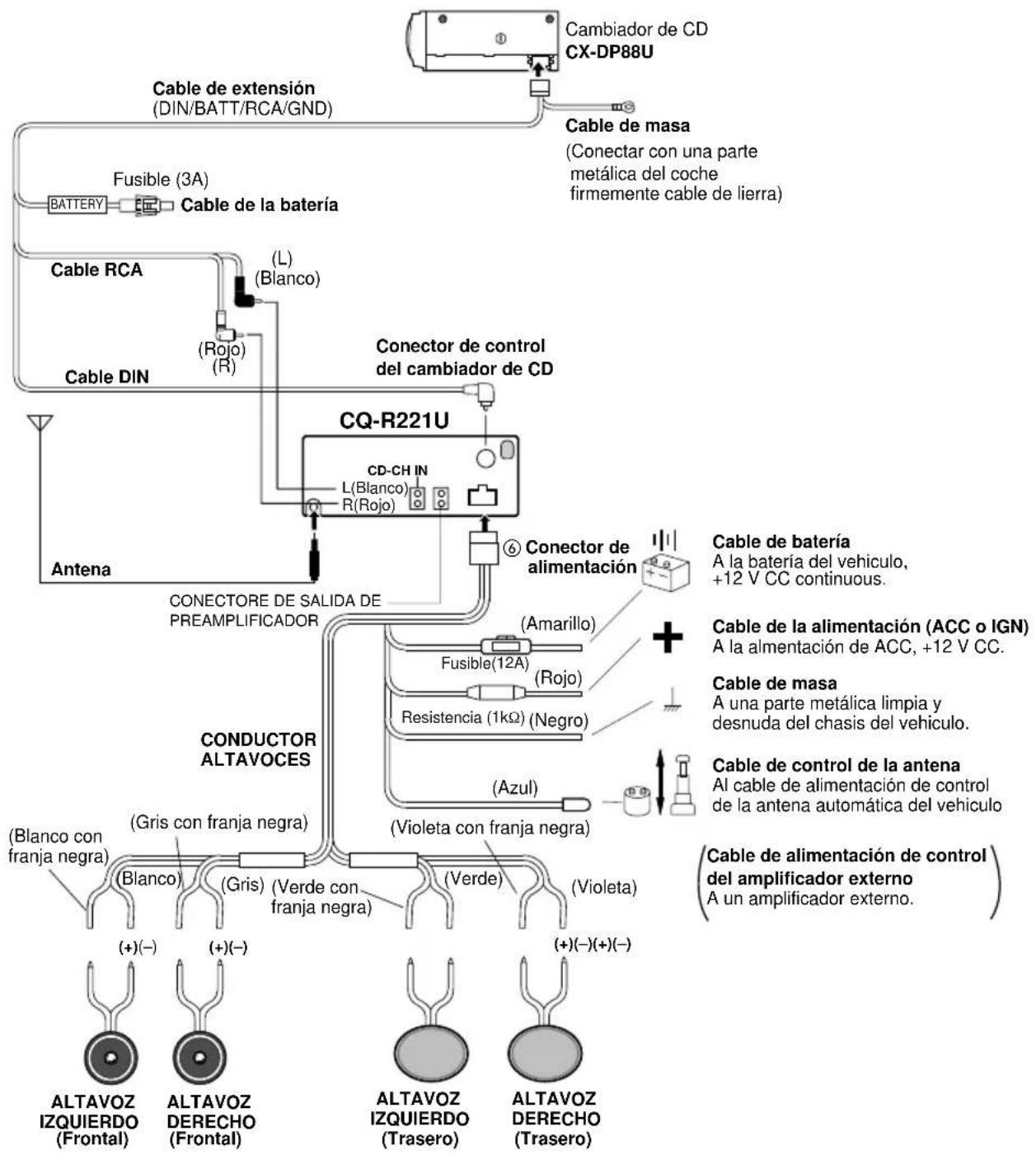

Procedimientos bajo la ley, sistema anti-robo, conexiones eléctricas

□Localización de averías. 71

Sugerencias para localización de averías, dónde obtener servicio.

Especificaciones. 72

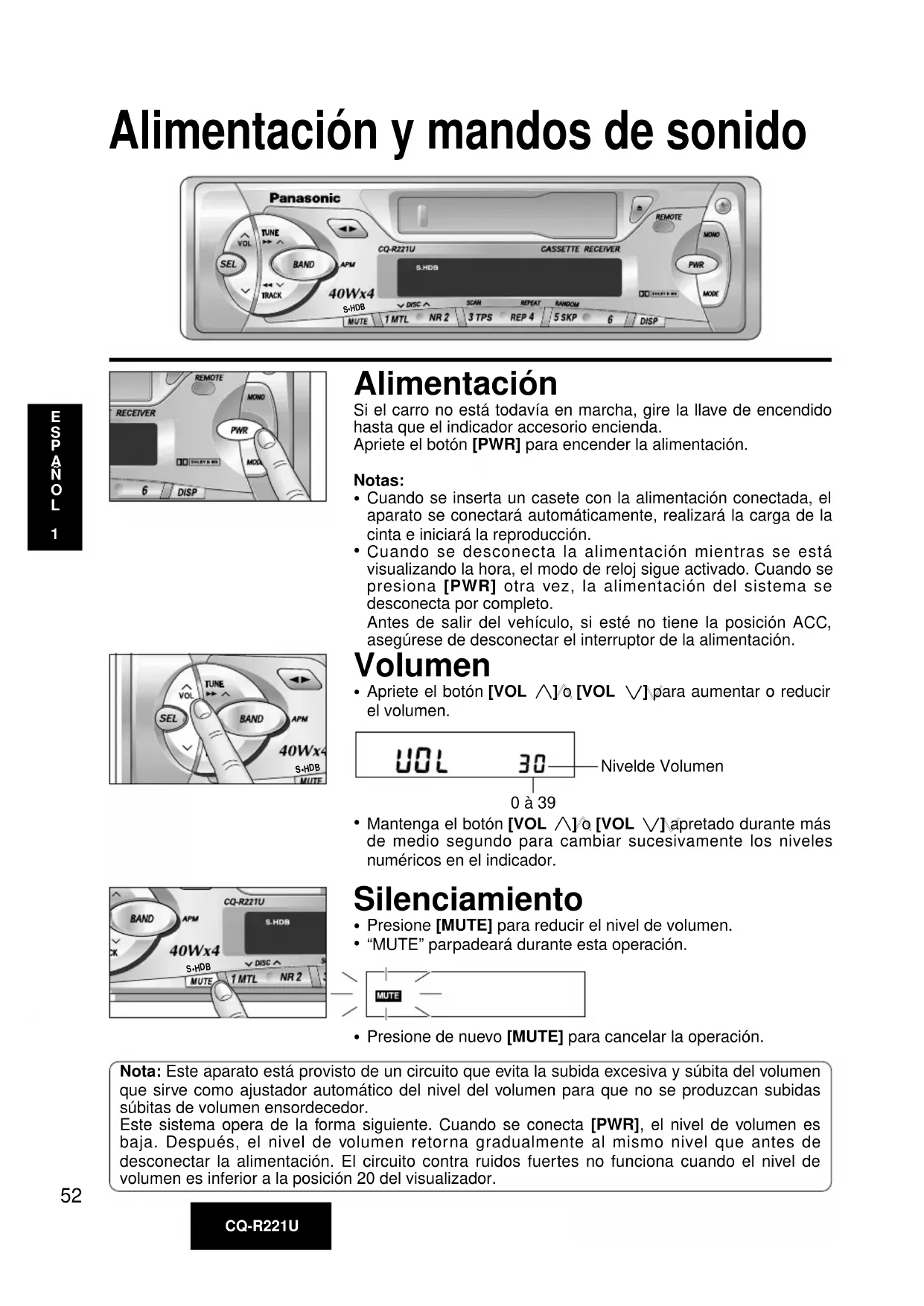

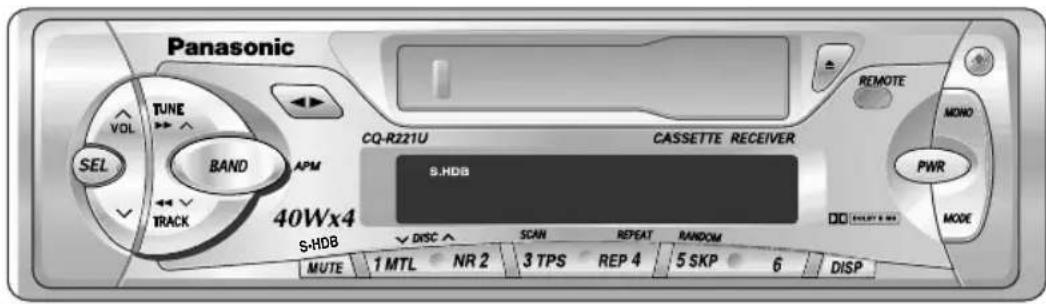

Alimentación y mandos de sonido

Alimentación

Si el carro no está todavía en marcha, gire la llave de encendido hasta que el indicador accesorio encienda.

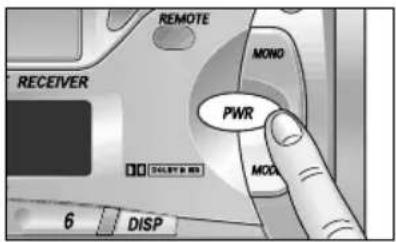

Apriete el botón [PWR] para encender la alimentación.

Notas:

• Cuando se inserta un casete con la alimentación conectada, el aparato se conectará automáticamente, realizará la carga de la cinta e iniciará la reproducción.
• Cuando se desconecta la alimentación mientras se está visualizando la hora, el modo de reloj sigue activado. Cuando se presiona [PWR] otra vez, la alimentación del sistema se desconecta por completo.

Antes de partir del vehículo, si este no tiene la posición ACC, asegúrese de desconectar el interruptor de la alimentación.

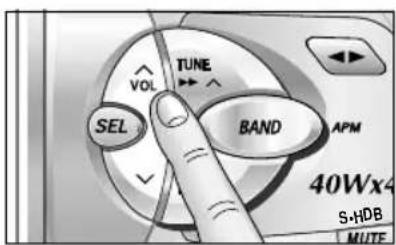

Volumen

• Apriete el botón [VOL ∧] o [VOL ∨] para aumentar o reducir el volumen.

• Mantenga el botón [VOL ∧] o [VOL ∨] presionado durante más de medio segundo para cambiar sucesivamente los niveles numéricos en el indicador.

Silenciamiento

• Presione [MUTE] para reducir el nivel de volumen.
• "MUTE" parpadeará durante esta operación.

• Presione de nuevo [MUTE] para cancelar la operación.

Nota: Este aparato está provisto de un circuito que evita la subida excesiva y súbita del volumen que sirve como ajustador automático del nivel del volumen para que no se produzcan subidas súbitas de volumen que ensordezcan.

Este sistema opera de la siguiente forma. Cuando se conecta [PWR], el nivel de volumen es bajo. Después, el nivel de volumen regresa gradualmente al mismo nivel que antes de desconectar la alimentación. El circuito contra ruidos fuertes no funciona cuando el nivel de volumen es inferior a la posición 20 del visualizador.

Especialmente para la música rock, el sonido grave será más potente. - Presione y mantenga presionado [MUTE] (S·HDB) durante más de 2 segundos para poder oír sonidos graves de alta definición.

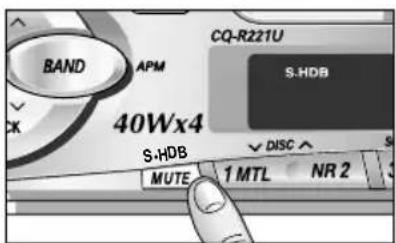

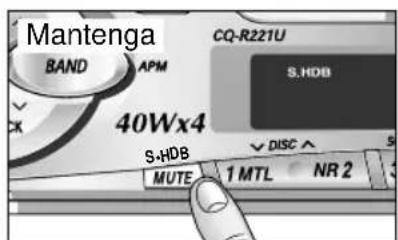

• Presione y mantenga presionado [MUTE] (S·HDB) otra vez durante más de 2 segundos para volver al tono normal.

Cómo Cambiar los Modos de Audio

Apriete [SEL] para cambiar los modos de audio en el siguiente orden.

Graves y Agudos

Apriete [SEL] para elegir el modo BASS (TREBLE). Apriete [VOL ∧] o [VOL ∨] para aumentar o reducir la respuesta de los graves/agudos.

Equilibrio

Apriete [SEL] para elegir el modo BALANCE. Apriete [VOL ∧] o [VOL ∨] para conmutar el volumen del sonido al altavoz derecho o izquierdo.

(R: Derecho, L: Izquierdo)

Desvanecedor

Apriete [SEL] para elegir el modo FADER. Apriete [VOL ∧] o [VOL ∨] para conmutar el volumen del sonido a los altavoces delanteros o traseros.

(F: Frontal, R: Trasero)

Nota: Cuando se elige el modo de control (BAS/TRE/BAL/FAD) pero no se ejecuta ninguna operación durante 5 segundos (2 segundos en el modo VOL), el indicador vuelve al modo de operación normal (Radio, CD). En tal caso, apriete nuevamente [SEL] para elegir el modo de control.

Operación Básica del Radio

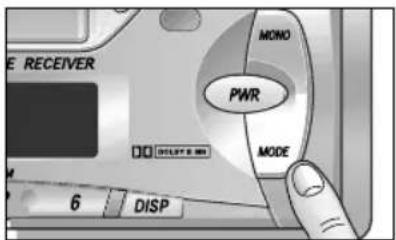

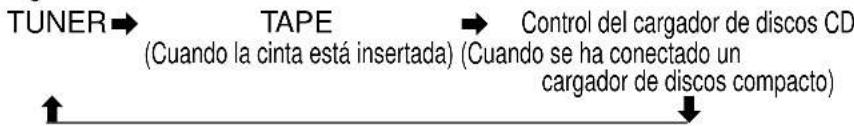

Para Cambiar el Modo del Sintonizador

Presione [MODE] para cambiar el modo de operación de la siguiente forma.

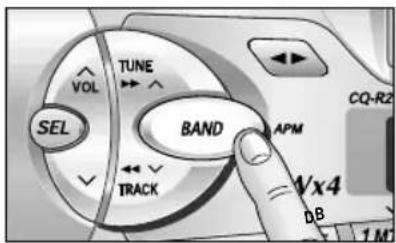

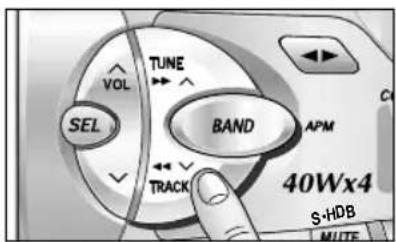

Cómo Elegir una Banda

Apretar [BAND] para elegir las bandas en la asignación de orden.

El indicador "ST" se enciende si la estación está transmitiendo en el modo estereofónico.

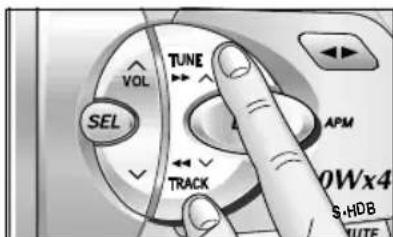

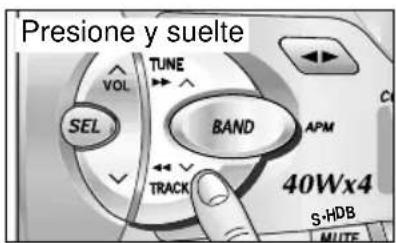

Sintonía Manual

Apriete [TUNE ] [TUNE ] para mover a una frecuencia más baja o alta.

Sintonía por Búsqueda

Apriete [TUNE ] o [TUNE ] durante más de medio segundo, y luego suéltelo. El radio se detiene automáticamente en la estación siguiente.

Presintonía de estaciones

Se pueden presintonizar hasta 24 estaciones en la memoria de estaciones, como sigue:

FM1 FM2 FM3 AM
6 estaciones	6 estaciones	6 estaciones	6 estaciones

CUIDADO: Por razones de seguridad, no intente programar el sistema de presintonía cuando esté conduciendo.

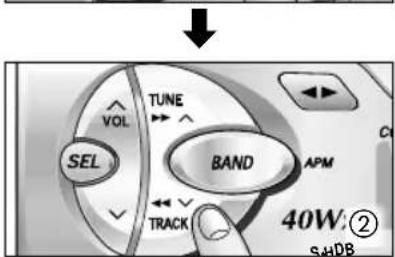

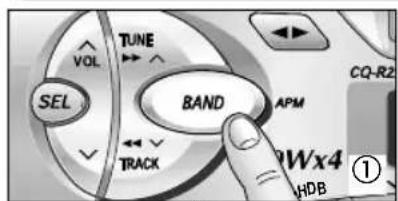

Presintonía Manual de las Estaciones

① Apriete [BAND] para elegir la banda deseada. ② Use la sintonía manual o de búsqueda para encontrar la estación que Ud. desea programar en la memoria. ③ Mantenga apretado uno de los botones selectores de estación 1 a 6 durante, hasta que el indicador comience a parpadear. La memoria está ahora ajustada para ese botón de la banda que usted ha elegido.

Repita el procedimiento para presintonizar otras estaciones para las bandas FM1 a AM.

Nota: Ud. puede cambiar el contenido de la memoria repitiendo el procedimiento arriba mencionado.

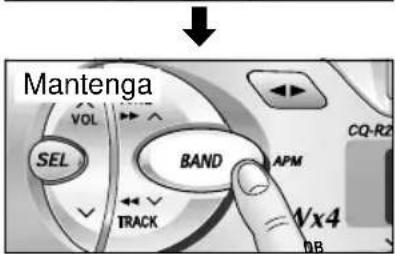

Memoria de presintonización automática

Elija una banda y mantenga [BAND] (APM) aparecido durante más de 2 segundos.

Las cinco estaciones más potentes disponibles en la banda serán automáticamente memorizadas en los botones de presintonía 1 a 6. - Una vez presintonizadas, las estaciones son barridas sucesivamente durante 5 segundos. - Apriete el botón de presintonía apropiado que Ud. quiera escuchar.

Nota: Se borrarán las emisoras manualmente preajustadas en la banda seleccionada.

Cómo Llamar una Estación Presintonizada

Apriete cualquier uno de los botones [1] a [6] para llamar la estación presintonizada por medio de los pasos ① a ③ arriba.

Para reducir las interferencias durante las difusiones de FM (MONO)

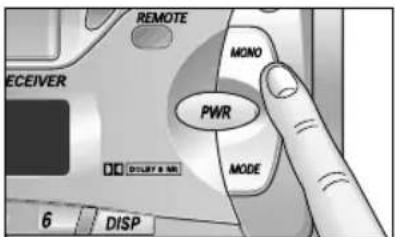

Presione [MONO] para cambiar a recepción monofónica en caso de haber demasiada interferencia en la señal de FM en estéreo o para mejorar la calidad del sonido de difusiones débiles de FM. Para desactivarlo, presione [MONO] otra vez durante más de 1 segundo.

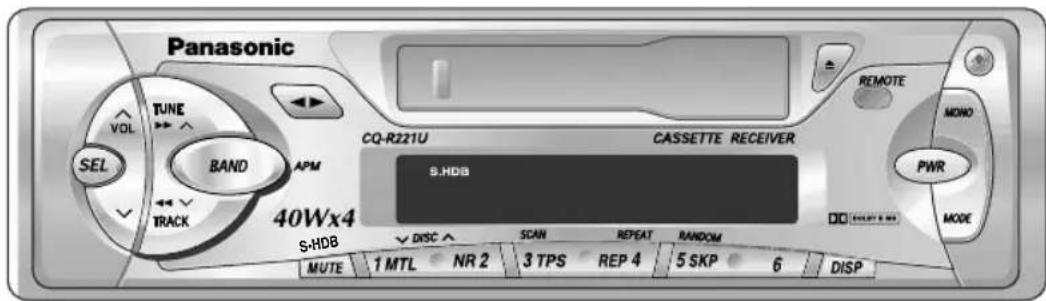

Operación básica del tocacintas de cassette

Cinta Expuesta

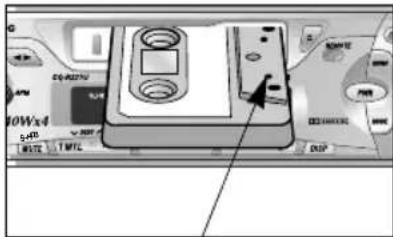

Cómo Cargar un Cassette

Inserte un casete con la parte de la cinta expuesta encarada hacia la derecha. Empuje con cuidado el casete hasta que se inicie la energía. El casete se cargará y se inicia la reproducción.

Indicador de programa

(Esta indicación "n" gira.)

Avance Rápido Rebobinado

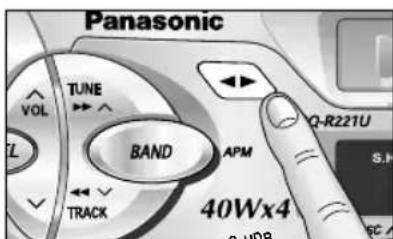

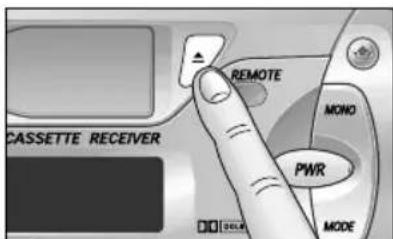

Rebobinado y avance rápido

Apriete y trabe ya sea [▲] (REW) para rebobinar o [▶] (FF) para hacer avanzar rápidamente la cinta.

Para detener el rebobinado o el avance rápido, presione [▲]. Si rebobina la cinta hasta el final, se reproduciría otra vez la misma cara. Si hace que la cinta avance hasta el final, la reproducción se reanudará en el principio de la otra cara de la cinta.

Reproducción del lado inferior

Cómo cambiar el lado

Presione [▲] para cambiar al programa de la otra cara de la cinta. La visualización cambia para indicar el programa que se está reproduciendo.

Reproducción del lado superior

Expulsión de la cinta

Presione [▲] y el casete se expulsará para poder sacarlo, y se reanudará el modo de operación anterior.

Notas:

• Si se desconecta la alimentación antes de presionar [▲], el casete no se expulsará. Conectar de nuevo la alimentación y presione [▲] para expulsar el casete.
• El casete siempre debe extraerse de la ranura del casete cuando no se esté utilizando.

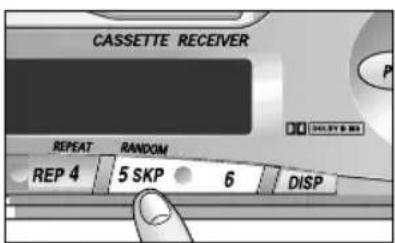

Salto de espacios en blanco

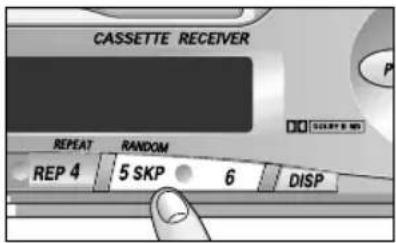

Presione [5] (SKP) para saltar partes que no estén grabadas de la cinta.

B-SKIP

Es muy conveniente si desea saltar rápidamente las partes sin grabar que quedan al final de cada cara de la cinta para iniciar la reproducción del principio de la otra cara de la cinta.

Para desactivar la función, presione de nuevo [5] (SKP).

Notas:

• Se enciende el indicador "B-SKIP". Sin embargo, la operación de saltos de espacios en blanco no funciona si REPEAT está activado. La función de repetición tiene prioridad sobre la función de salto de espacios en blanco.
• Además, la operación de salto de espacios en blanco no funciona cuando las partes no grabadas de la cinta sean de menos de 15 segundos.

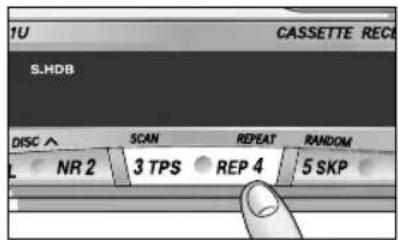

Repetición de la reproducción

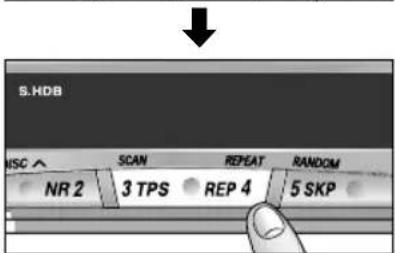

Presione [4] (REP) para repetir la misma música que está ahora escuchando.

REPEAT

Después de terminar la música que acababa de escuchar, el rebobinado se inicia automáticamente hasta el principio de la pieza musical, y se inicia de nuevo la reproducción de la misma pieza. Para desactivar la función, presione de nuevo [4] (REP).

Modo de cintas de metal

Presione [1] (MTL) para reproducir cintas de metal o de dióxido de cromo (CrO2). Para desactivar la función, presione de nuevo [1] MTL.

MTL

Nota: La reproducción de cintas que no sean de metal en el modo metal causa un desequilibrio de las altas frecuencias, lo cual afecta la calidad del tono.

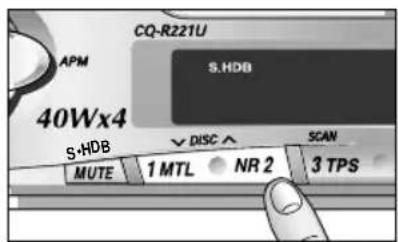

Reducción de ruido Dolby

Presione [2] (NR) para ajustar el modo Dolby B NR.

Para cancelar el modo Dolby NR, presione [2] (NR) otra vez.

Nota:

Ajuste el modo Dolby B NR para reproducir cintas grabadas con el sistema de reducción de ruido Dolby del tipo B.

Operación baja del tocacintas de cassette continuación

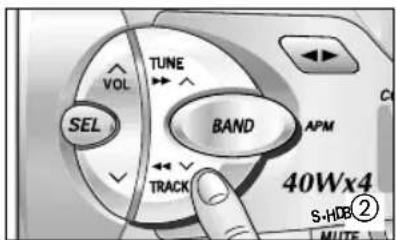

Operación de TPS (búsqueda de programas de la cinta)

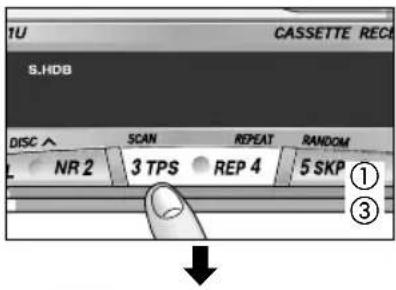

① Presione [3] (TPS) para activar el modo de búsqueda de programas de la cinta.

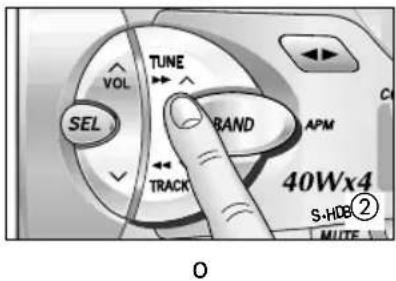

② Para seleccionar el número del programa correspondiente.

Ejemplo 1: Para seleccionar de nuevo el programa actual, presione [3] (TPS), y presione [4] una vez.

Ejemplo 2: Para seleccionar el primer programa hacia atrás desde la selección actual, presione [3] (TPS) una vez, y presione [◀] dos veces.

Ejemplo 3: Para seleccionar el programa siguiente, presione [3] (TPS) y presione [▶] una vez.

Ejemplo 4: Para seleccionar el tercer programa hacia delante desde la selección actual, presione [3] (TPS) una vez, y presione [▶] tres veces.

Para desactivar la búsqueda, presione [3] (TPS) otra vez.

Nota:

Es posible que el modo TPS no funcione correctamente en algunos casos individuales. Sin embargo, esto no implica que la unidad esté defectuosa. Hay intervalos de menos de 4 segundos o con alto nivel de ruido o zumbido entre los programas. - Hay un pasaje de nivel muy bajo dentro de un programa.

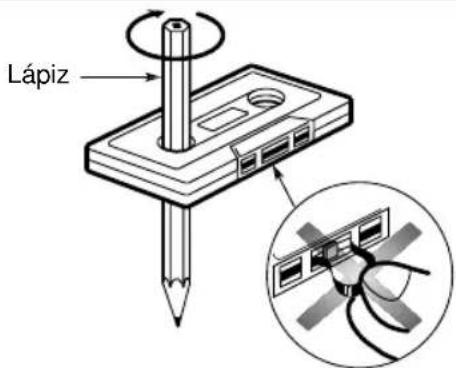

Notas sobre las cintas cassette

Flojedad de la cinta:

Use un lápiz o un objeto similar para eliminar la flojedad como se muestra en la figura. Cuando se usa una cinta floja, puede resultar en el enredado de la cinta con las partes rotatorias de la unidad.

No toque ni tire de la cinta

Notas:

• Recomendamos encarecidamente que no se utilicen cintas de una duración de más de C-90 (90 minutos), a menos que sea absolutamente necesario.
• Si inserta en el aparato un casete cuya cinta está floja, es posible que el casete no se reproduzca correctamente. En tales casos, expulse el casete, tense la cinta, y vuelva a insertar el casete en el aparato.

Conocimientos básicos Cambiadiscos de CD

Nota:

Los mandos del cambiadiscos de CD son aplicables a la unidad con cambiadiscos de CD opcional (vendido separadamente).

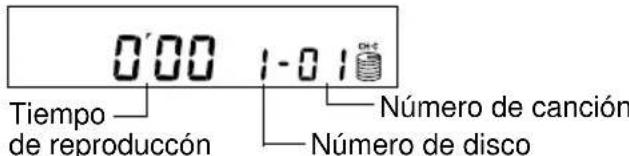

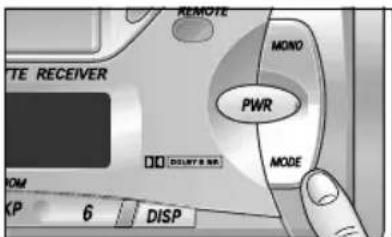

Cómo cambiar el modo

Teniendo el Cambiadiscos de CD conectado, apriete el botón [MODE] para conmutar del modo actual al modo de Cambiadiscos de CD, y el aparato comienza a tocar automáticamente el CD.

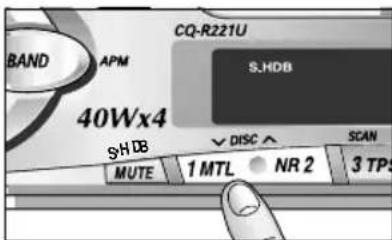

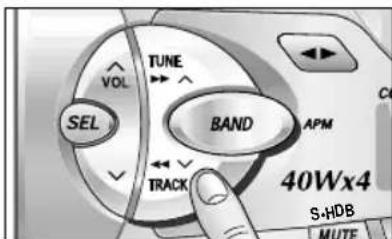

Selección de un disco

Presione [V DISC] o [DISC ∧] para seleccionar los discos en orden ascendente o descendente.

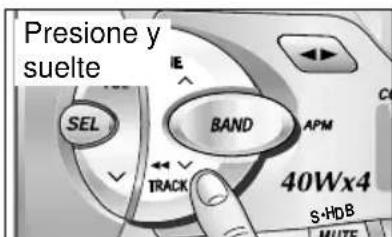

Cómo elegir una pista

Apriete el botón [TRACK ] una vez para avanzar a la pista siguiente. Apriete repetidamente para avanzar a través de todas las pistas sucesivas del disco.

Apriete el botón [TRACK ] una vez para comenzar a tocar desde el comienzo de la pista actual. Apriete dos veces este botón para volver a la pista anterior. Apriete repetidamente para retroceder a través de las pistas sucesivas del disco.

Cómo buscar una pista

Mantenga apretado el botón [TRACK ] o [TRACK ] durante más de medio segundo para hacer funcionar el mecanismo de avance o retroceso rápido a través de las pistas sucesivas del disco. Suelte el botón [TRACK ] o [ TRACK ] para volver a la reproducción normal del disco CD cuando haya alcanzado la pista deseada.

Conocimientos básicos Cambiadiscos de CD continuación

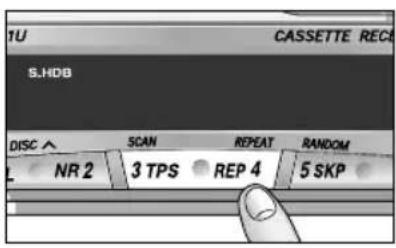

Repetición de una canción

Presione [4] (REPEAT) para repetir la selección actual. Se encenderá el indicador "REPEAT".

REPEAT

La selección actual seguirá repitiéndose hasta que vuelva a presionar [4] (REPEAT).

Selección al azar

• Apriete el botón [5] (RANDOM). El indicador “RANDOM” se enciende.

RANDOM

• Para apagarla, apriete nuevamente el botón [5] (RANDOM).

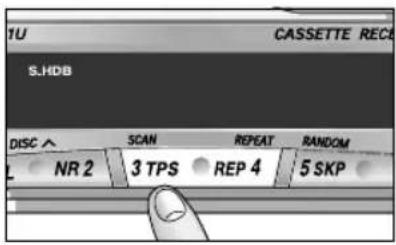

Exploración de pistas

• Apriete el botón [3] (SCAN). La pantalla parpadea, y el aparato toca sucesivamente los 10 primeros segundos de cada pista.
• Para parar la exploración y seguir con la pista actual, apriete nuevamente el botón [3] (SCAN).

012

10

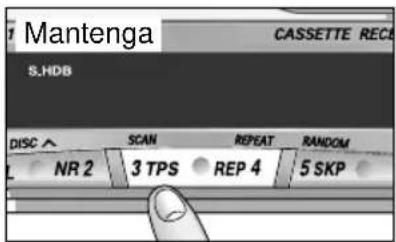

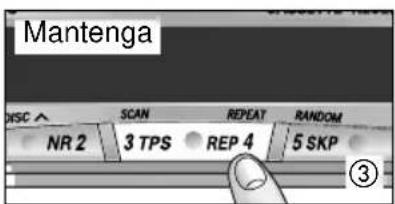

Exploración de discos

Presione y mantenga presionado [3] (SCAN) durante más de 2 segundos. Se producirá la primera canción de todos los discos de cartucho durante 10 segundos cada una. Además, el número de disco parpadeará al mismo tiempo. Para detener la reproducción actual de la exploración de discos, presione y mantenga presionado otra vez [3] (SCAN) durante más de 2 segundos.

012-2-8:

□ Mensajes de visualización de error

E1	Estaindración aparece cuando el disco CD está sucio o invertido. Seleección el suiviente disco compacto disponible.	E3	Estaindracción aparece cuando el disco CD cesa de funciona bajo a algunarzón. Para la reparación, consulte al Servicio lecnico de Panasonic más(PRXTIMO).
E2	Estaindración aparece cuando el disco CD está arañado. Seleección el suiviente disco compacto disponible.	0000	Se visualiza cuando no hay ningún disco en el cartucho.

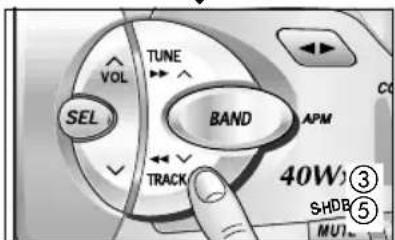

Operación baja del reloj

(El sistema del reloj es de 12 horas.)

Ajuste inicial de las horas

① Presione y mantenga presionado [DISP] durante más de 2 segundos. Se visualizará "AdJ". ② Presione y mantenga presionado [DISP] otra vez durante más de 2 segundos. "12" parpadeará indicando que se ha activado el modo de ajuste de la hora. ③ Para ajustar las horas, presione [∧] o [V]. ④ Presione [DISP] otra vez para ajustar las horas. ⑤ Para ajustar los minutos, presione [∧] o [V]. Mantenga presionado [∧] o [V] para cambiar con rapidez los números. ⑥ Cuando haya ajustado la hora, presione [DISP].

Reajuste de la hora

Cuando necesite reajustar la hora, presione y mantenga presionado [DISP] durante más de 2 segundos para activar el modo de ajuste de la hora. Entonces, repita los pasos ③ a ⑥ de arriba.

Selección de la visualización del reloj

Presione [DISP] para la visualización del reloj. Presione [DISP] otra vez, y se reanudará el modo de visualización de audio actual.

Cuando se desconecta la alimentación cuando se visualiza la hora, el modo de reloj seguirá activado. Cuando se presiona de nuevo [PWR], el sistema se desconectará por completo.

Preparativos del controlador remoto

Instalación de la pila

Quite la tapa de pila. Tire del portador de pila hasta la posición B, luego apriete la posición A en la dirección indicada por la flecha. ● Instale la pila en el soporte de la pila. Inserte la pila de manera correcta, con el lado (+) hacia arriba, como se muestra en la ilustración. 3 Inserción del soporte de pila. Empujar el soporte de pila a la posición original.

Posición A

Notas sobre las pilas

Las pilas viejas deben ser quitadas y desechadas inmediatamente.

Informaciones sobre las pilas:

• Pila recomendada: Pila de litio Panasonic (CR2025).
• Vida útil de la pila: Aproximadamente 6 meses en utilización normal (a temperatura ambiental)

Precaución:

El uso incorrecto de las pilas puede causar el sobrecalentamiento, explosión o ignición, resultando en herida o incendio.

La fuga del electrólito de la pila pueda causar daños en el aparato.

• No desmonte ni ponga en cortocircuito las pilas. No deseche las pilas en el fuego.
• Mantenga las pilas apartadas de los niños para evitar el peligro de accidentes.
• Respete las normas vigentes para tirar las pilas.

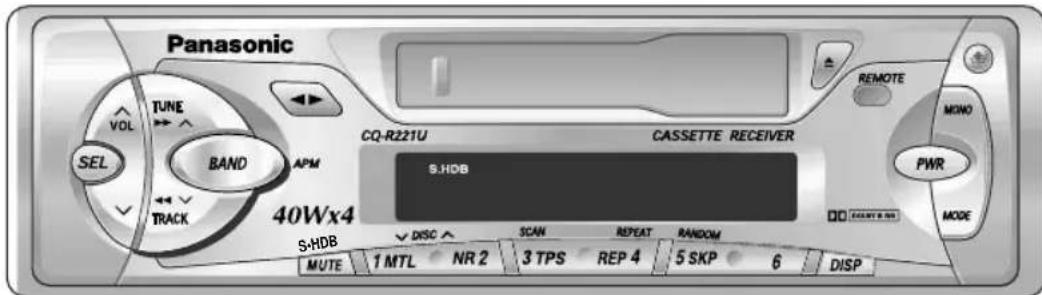

Nomenclatura de los controles principales

ADVERTENCIA

Estas informaciones de instalación están destinadas a técnicos e instaladores expertos, y no a personas sin conocimientos técnicos. Ellas no contienen las advertencias ni los avisos sobre los posibles peligros al intentar instalar este producto.

Cualquier intento para instalar este producto en un auto por cualquier persona que no sea un técnico instalador pueda causar daños en el sistema eléctrico y pueda resultar en serias heridas o hasta en la muerte.

Instrucciones generales

Si es posible, este equipo debe ser instalado por un profesional. Sin embargo, si Ud. piensa instalar este aparato Ud. mismo, el primer paso es decidir dónde instalarlo. Las instrucciones contenidas en estas páginas guiarán a Ud. en los pasos siguientes: (Por favor, refiérase a la ADVERTENCIA arriba).

• Identifique y pegue rótulos a los alambres del vehículo.
• Conecte los alambres del vehículo con los alambres del conductor de alimentación.
• Instale la unidad en el tablero de instrumentos.
• Verifique el funcionamiento de la unidad.

Cuando tenga cualquier problema, sírvase consultar su instalador profesional más cercano.

Precaución: Esta unidad funcionará solamente con un sistema de batería de auto de 12 voltios de CC con el polo negativo puesto a tierra. No intente usarla con cualquier otro sistema. Si no, podrá causar serios daños.

Antes de comenzar la instalación, busque los elementos siguientes incluidos en el embalaje de su unidad.

Herrajes suministradas

No.	Item	Diagram Cantid.
①	Collar de montaje		1
②	Tuerca hexagonal (5 mmφ)		1
③	Tira de soporte trasero		1
④	Tornillo de autoemrosqe (5 mmφ x 16 mm)		1
⑤	Perno de montaje (5 mmφ)		1
⑥	Conector de alimentación		1
⑦	Placa de desmontaje		1
⑧	Estuche de la plac frontal removable		1

Guía de instalación (continuación)

Herramientas necesarias

Ud. necesitará un destornillador, una pila AA de 1,5 voltio, y lo siguiente:

Bombilla de prueba de 12 V CC

Cinta adhesiva, cortaalambres eléctrica

Especificaciones del tablero de instrumentos

Identificar todos los alambres

El primer paso en la instalación es identificar todos los alambres del vehículo que serán usados cuando Ud. vaya a instalar su sistema de sonido.

Cuando vaya identificando cada alambre, sugerimos que pegue rótulos usando una cinta de identificación y un marcador permanente. Eso ayudará a evitar confusiones cuando vaya a hacer las conexiones más tarde.

Nota: No conecte el conductor de alimentación a la unidad estereofónica hasta que haya realizado todas las conexiones. Si no hay protectores de plástico en los alambres de conexión del aparato estereofónico, asegúrese de aislar todos los conductores expuestos con cinta eléctrica hasta que Ud. esté listo para usarlos. Identifique los alambres en el siguiente orden.

Alambre de alimentación

Si su vehículo tiene un radio o está alambrado de antemano para uno:

Corte el tapón conductor (dejando los alambres tan largos como sea posible), para que usted pueda trabajar con los alambres individuales.

Gire la llave de encendido a la posición ACC, y conecte uno de los conductores de la bombilla de prueba al chasis.

Toque cada uno de los alambres expuestos cortados del tapón del conductor del radio con el otro conductor de la bombilla de prueba.

Toque un alambre de cada vez hasta encontrar el que haga encender la bombilla de prueba.

Ahora, apague la llave de encendido y en seguida enciéndala nuevamente. Si la bombilla de prueba también se apaga y enciende, el alambre que está siendo tocado es el conductor de alimentación del vehículo.

Si su vehículo no está alambrado para unidad de audio:

Vaya al bloque de fusibles para encontrar la boca de fusible para radio (RADIO), accesorio (ACC) o encendido (IGN).

Conductor de la batería

Si su unidad estereofónica tiene un conductor amarillo, usted necesitará localizar el conductor de la batería del auto. Si no, usted podrá ignorar este procedimiento. (El conductor amarillo de la batería suministra una alimentación continua para mantener el reloj, la memoria de almacenaje y otras funciones).

Si su vehículo tiene un radio o está alambrado de antemano para uno:

Con la llave de encendido y los faros delanteros apagados, identifique la batería del carro conectando un conductor de la bombilla de prueba al chasis y verificando los alambres restantes expuestos resultantes del corte del tapón conector.

Si su vehículo no está alambrado para una unidad de audio:

Vaya al bloque de fusibles y localice la boca de fusible para la batería, normalmente marcada con el símbolo BAT.

Altavoces

Identifique los conductores de los altavoces del auto. Hay dos conductores para cada altavoz, normalmente identificados con códigos de colores.

Una forma simple de identificar los conductores de los altavoces y los altavoces conectados con ellos es probar los conductores usando una batería de 1,5 voltio AA como sigue.

Apriete un conductor contra un polo de la batería y toque instantáneamente el polo opuesto de la batería con el otro conductor. Usted podrá oír un sonido de arañazo en el altavoz si está asiendo los conductores del altavoz.

Si no, continúe probando diferentes combinaciones de conductores hasta identificar todos los conductores de los altavoces. Cuando vaya a pegar rótulos, incluya los rótulos para identificar la ubicación de cada altavoz.

Motor de la antena

Si su vehículo está dotado de una antena motorizada automática, identifique el conductor de la antena motorizada del vehículo conectando un conductor de la bombilla de prueba con el conductor de la batería del vehículo y tocando, uno a uno, los alambres restantes expuestos del tapón conector cortado. Usted oirá el sonido de activación del motor de la antena cuando toque el alambre correcto.

Antena

El conductor de la antena es un alambre negro grueso con un tapón metálico en la punta.

Ahora que usted ha identificado todos los alambres del vehículo, estará listo para comenzar a conectarlos con los alambres de la unidad estereofónica. El diagrama de conexión de la página 76 muestra las conexiones correctas y los códigos de colores de los alambres.

Recomendamos fuertemente que usted pruebe la unidad antes de hacer la instalación final.

Usted puede instalar la unidad sobre el suelo y hacer conexiones temporales para probar la unidad. Use cinta eléctrica para cubrir los alambres expuestos.

IMPORTANTE: Conecte el alambre rojo de alimentación por último, después de haber hecho y aislado todas las demás conexiones.

Puesta a tierra

Conecte los conductores negros de puesta a tierra del conductor de alimentación al chasis metálico del vehículo.

Altavoces

Conecte los alambres de los altavoces. Vea el diagrama de alambrado abajo para hacer las conexiones correctas. Siga el diagrama cuidadosamente para evitar estropear los altavoces y la unidad estereofónica.

Los altavoces usados deben ser capaces de manejar más de 40 vatios de potencia de audio. Cuando se use un amplificador de audio opcional, los altavoces deben ser capaces de manejar la potencia máxima de salida del amplificador. Los altavoces con baja capacidad de entrada PODRÁN SUFRIR DAÑOS.

La impedancia del altavoz debe ser de 4 a 8 Ω, que está típicamente marcada en la mayoría de los altavoces. Los altavoces con impedancia más grande o más pequeña podrán afectar la salida y causar daños tanto en los altavoces como en la unidad estereofónica.

ADVERTENCIA: Nunca ponga a tierra los cordones de los altavoces. Por ejemplo, no use el sistema de puesta a tierra del chasis o un sistema de altavoces de 3 alambres. Cada altavoz debe ser conectado separadamente usando alambres paralelos aislados. Cuando tenga cualquier duda sobre cómo los altavoces de su auto están alambrados, sírvase consultar con su instalador profesional más cercano.

CORRECTO: Ninguna puesta a tierra común. INCORRECTO: Puesta a tierra común en el chasis.

INCORRECTO: Altavoz común (conductor de puesta a tierra común).

Guía de instalación (continuación)

Antena motorizada

Conecte el conductor de la antena motorizada del vehículo con el conductor del relé de control de la antena motorizada.

Batería

Conecte el conductor amarillo de la batería con el alambre del radio o con la boca del fusible de la batería en el bloque de fusibles.

Antena

Conecte la antena enchufando el conductor de la antena en el receptáculo de la antena.

Equipos

Conecte cualquier equipo opcional tal como el amplificador, según las instrucciones suministradas juntamente con el equipo. Mantenga una distancia de aproximadamente 12 pulgadas (30 cm) entre los cordones de los altavoces y la unidad amplificadora, y la antena y el cordón de extensión de la antena. Sírvase leer las instrucciones de operación y de instalación de cualquier equipo que vaya a conectar con esta unidad.

Alimentación

Conecte el conductor rojo de alimentación con el alambre correcto de radio del vehículo o con la boca de fusible apropiada en el bloque de fusibles.

Si una unidad estereofónica funciona correctamente con todas estas conexiones hechas,

desconecte los alambres y pase a hacer la instalación final.

Instalación final

Conexión de los alambres

Conecte todos los alambres, verificando que cada conexión está aislada y segura. Ate todos los alambres sueltos y sujételos con una cinta para que no se suelten posteriormente. Ahora, inserte la unidad estereofónica bajo el manguito de montaje.

Verificaciones finales

1. Asegúrese de que todos los alambres están correctamente conectados y aislados.
2. Asegúrese de que la unidad estereofónica está firmemente sujeta en el manguito de montaje.
3. Gire la llave de encendido para verificar que la unidad funciona correctamente.

Cuando tenga cualquier problema, consulte con su instalador profesional autorizado más cercano para solicitar su ayuda.

Precauciones

• Cuando doble la lengüeta de montaje del collar de montaje con un destornillador, tenga cuidado de no herirse las manos y los dedos.
• Le recomendamos que se ponga unos guantes para realizar el trabajo de instalación con el fin de protegerse contra heridas.

Procedimiento de instalación

Nota: Desconecte el cable del terminal negativo (-) de la batería.

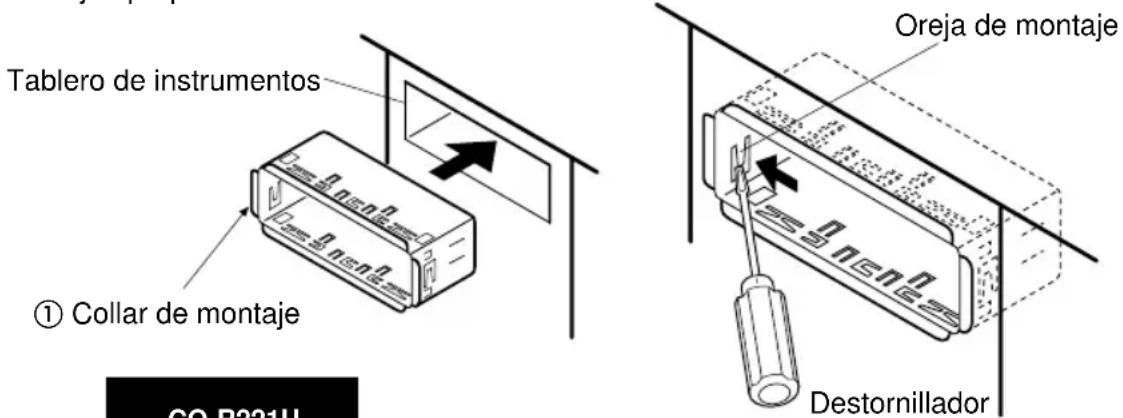

1. Asga el collar de montaje ①.

Inserte el collar de montaje ① en el tablero de instrumentos del auto, y doble las orejas de montaje apropiadas hacia fuera con un destornillador.

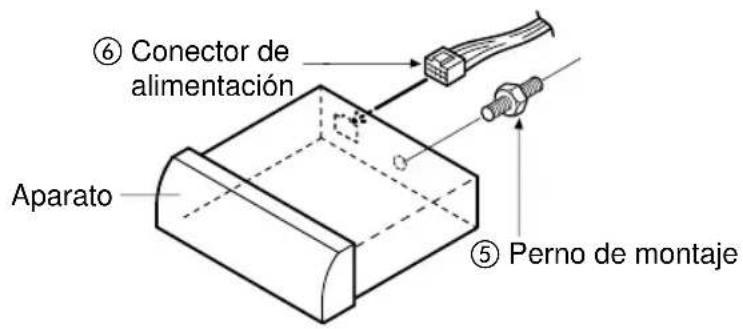

2. Asga la parte trasera del aparato.

a) Verifique las conexiones eléctricas refiriéndose a las instrucciones de manejo. b) Apriete el perno de montaje ⑤, usando una llave apropiada. c) Inserte el conector de alimentación ⑥.

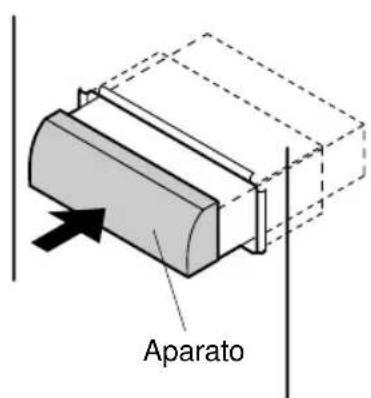

d) Inserte el aparato en el collar de montaje ① hasta que se oiga un sonido de "chasquido". e) Fije la parte trasera del aparato en el coche por medio de cualquiera de los métodos recomendados que se describen.

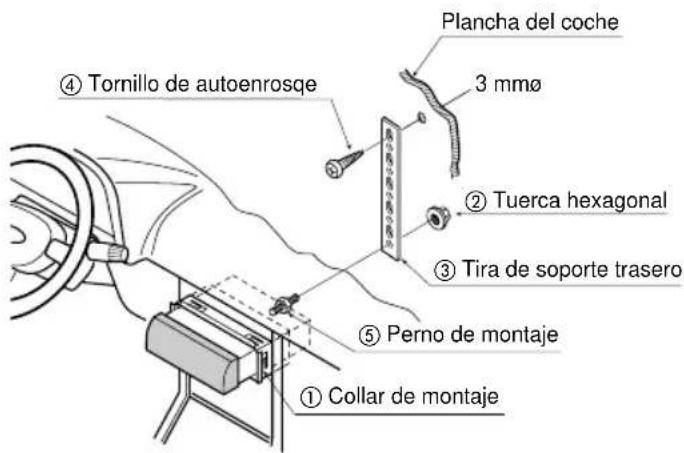

- Usando la tira de soporte trasero ③.

Fije una punta de la tira de soporte trasero ③ a la parte trasera del aparato, y la otra punta al parallamas del auto u otra área metálica.

- Usando el cojín de goma (Opción).

(Si hay una armazón de soporte trasero en el parallamas del auto.)

Cubra el perno de montaje situado en la parte trasera del aparato con el cojín de goma (Opción), y en seguida móntelo en la armazón de soporte trasero existente.

3. Después de tener la instalación, reconecte el terminal negativo (-) del acumulador.

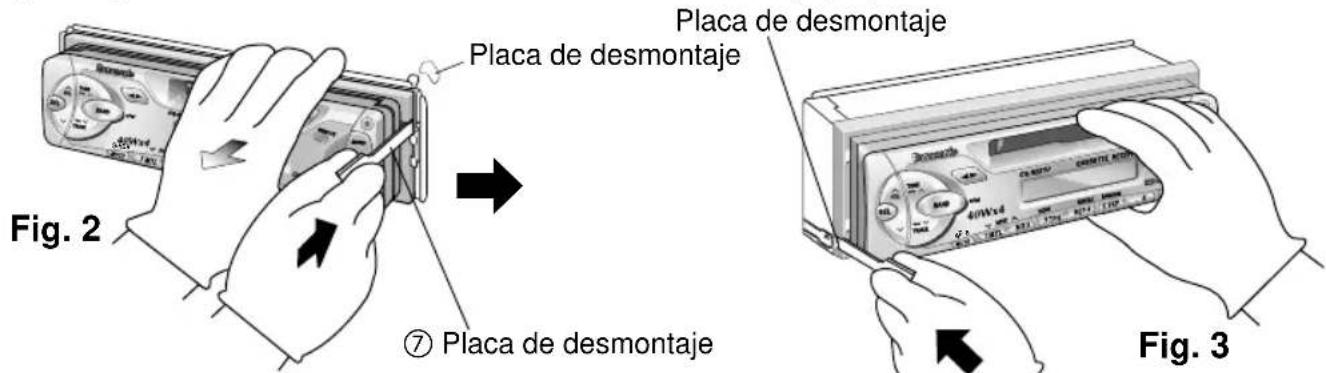

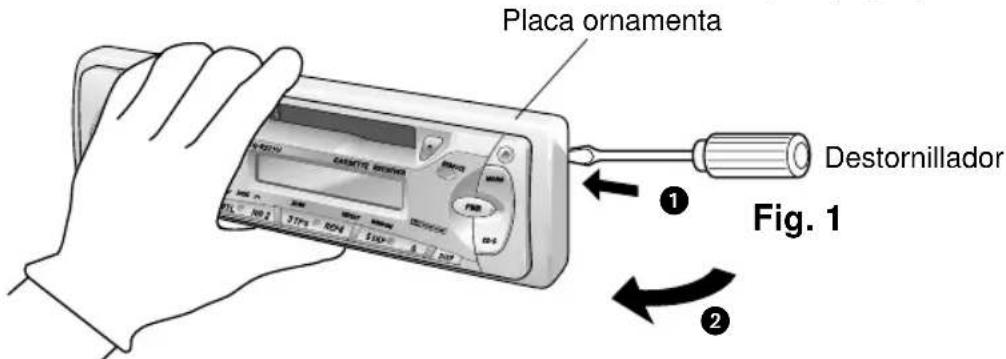

a) Quite la placa ornamental con un destornillador, como se muestra en la figura (Fig. 1).

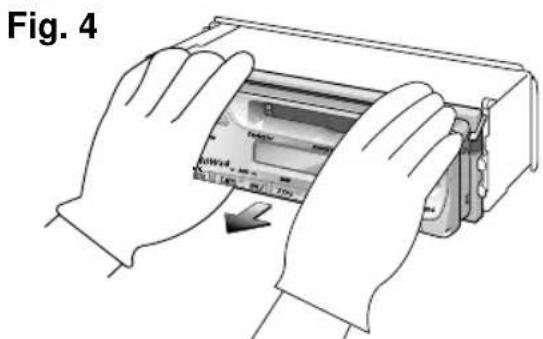

b) Extraiga la unidad cuando presiona las dos palancas de bloqueo empleando la placa de desmontaje ⑦ en el orden singular (Fig. 2, 3). c) Extraiga la unidad tirando de la misma con ambas manos. (Fig. 4).

Nota: No afloje la placa de desmontaje. Será necesaria para sacar la unidad del tablero de instrumentos del automóvil.

Sistema antirrobo

Este aparato está dotado de una unidad de control removible. Cuando se quita esta unidad cuando no hay nadie en el vehículo, el radio se pone totalmente inoperable. El indicador de seguridad parpadeará.

Cómo Quitar la Placa Frontal Removible

① Apague la alimentación. ② Apriete el botón de liberación (Fig. 5).

La placa frontal removible se soltará.

③ Tire del lado derecho inferior de la placa frontal removible para quitarla. Ponga la placa frontal removible en el estuche anexo.

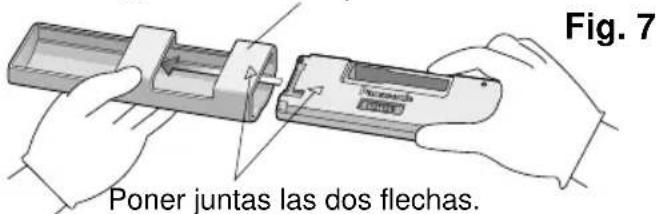

④ Como se muestra en la Figura 7, inserte la placa frontal removible con la flecha mirando hacia la caja de la placa frontal removible hasta que escuche un "clic". Mantenga la placa frontal removible debajo de la caja. Luego, Ud. podrá llevar la placa con seguridad.

Estuche de la placa frontal removible

Cómo Instalar la Placa Frontal Removible

① Haga deslizar el lado izquierdo de la placa frontal removible hasta la posición correcta. ② Apriete la extremidad derecha de la placa frontal removible hasta que se oiga un sonido de "chasquido".

Aviso:

1. Antes de quitar la placa frontal removible, asegúrese de apagar la alimentación.
2. Esta placa frontal removible no es a prueba de agua. No la exponga al agua o humedad excesiva.
3. No quite la placa frontal removible mientras conduce su coche.
4. No ponga la placa frontal removible sobre el tablero de instrumentos o áreas vecinas donde la temperatura sube a altos niveles.
5. No toque los contactos de la placa frontal removible o de la unidad principal, ya que eso puede causar daños.
6. Cuando la suciedad u otros objetos extraños se hayan pegado en los contactos, frótelos con un paño limpio y seco.

Conexiones eléctricas

• Este aparato puede ser conectado con un cambiador de CD opcional (CX-DP88U). Para más detalles, consulte a su revendedor Panasonic más cercano.
• Para hacer la conexión con el cambiador de CD, refiérase al manual de instrucciones del cambiador de CD (CX-DP88U).

Precaución

• Para prevenir daños a la unidad, asegúrese de seguir el diagrama de conexiones de esta página.
• Extraiga la cubierta de los cables en una longitud de 5 mm desde el extremo antes de la conexión.
• No inserte el conector de alimentación en el aparato hasta que haya terminado el tendido eléctrico.
• Asegúrese de aislar cualquier cable expuesto para evitar un posible cortocircuito con el chasis del automóvil. Sujete todos los cables y mantenga los terminales de los cables libres de roces con cualquier parte metálica.

Localización de averías

Mantenimiento

Su producto está diseñado y fabricado para minimizar la necesidad de mantenimiento. Use un paño blando para hacer la limpieza externa de rutina. Nunca use bencina, diluyente u otros solventes.

Cuando algo no funciona

Compruebe las tablas siguientes para encontrar las causas posibles y las soluciones a los problemas que puedan aparecer. Algunas sencillas comprobaciones o ajustes pueden eliminar el problema.

Mantenimiento del producto

Si las sugerencias de los cuadros no son suficientes para solucionar el problema, recomendamos que lleve el aparato a su Centro de Servicio Panasonic autorizado más cercano. El mantenimiento debe ser realizado solamente por un técnico calificado.

Cómo sustituir el fusible

Use fusibles con la misma clasificación (12 amperios). El uso de substitutos diferentes o fusibles de clasificación más alta, o conectar la unidad directamente sin fusible, podría causar incendio o daños en la unidad estereofónica.

Si la sustitución del fusible falla, póngase en contacto con su Centro de Servicio Panasonic autorizado más cercano.

Sugerencias para localización de averías

Problema	Causa posible	Solución probable
La unidad no enciende.	La batería del vehúculo está agotadaMala conexión de la ligne de alimentación.Fusible quemado.	Cambio la batería del vehúculoGire la llave de encendido a la posición ON o ACCVerificque las conexiones.Sustituya el fusible
El radio tiene estasas. La ante ha no está connectada.Vecindad de lineas de alta potencia.	Conecte la antenna.Vaya para lejos de lineas de alta potencia.
Los botones de memoria del radio no funciona.	Los botones no está sando apretados por tiempo sufiente.	Mantenga los botones aplretados durante más de 2segundos.
La castidad del sonido de la cinta es pobre.	Las cazas está suciaCintas de mala calidad.	Limpie las cazas. (Solicite consejos al representante de servicios de mantenimiento).UseCNTAs de mayor calidad.
La cinta no cambia de programas.	Las teclas [▶] y [←] no está sando aplretadas al mesmo tiempo.	Apriete las teclas [▶] y [←] al mismo tiempo.
El tocadiscos de CD no funciona	La unidad no estácorrectamente connectada.La unidad no está conmutada al modo de CD.No hay discos CD en el portadiscos.	Verificque las conexiones.Apriete la tecla [MODE].Verificque el portadiscos.
El tocadiscos de CD no toca un disco especialico.	El disco está cargado de manera invertida.El disco está estropeado.No hay disco cargado en el portadiscos.	Recargue el disco de manera correcta.Verificque el disco para ver si hay arañazos o grientas.Verificque el portadiscos.

Especificaciones

Generalidades

Alimentación	: 12 V CC (11 V - 16 V), Tensión de prueba 14,4 V, negativa.
Salida Máxima de potencia	: 40 W x 4 canales a 400 Hz, control de volumen al máximo.
Acción de tono	: Graves; ±12 dB a 100 Hz, Agudos; ±12 dB a 10 kHz
Consumo de corriente : Menos de 2 A (modo de cinta, 4 altavoces de 0,5W)
Tensión de salute de preamplificador	: 2,0 V (modo de reproducción CD, 1 kHz, 0 dB)
Impedancia de los altavoces	: 4 Ω (4-8 Ω acceptable)
Dimensiones
(An. x Al. x Pr.)	: 7" x 1-15/16" x 5-7/8" (178 x 50 x 150 mm)
Peso : 3 lbs 8 oz (1,6 k g)

Radio MW

Gama de frecuencia: 530 - 1.710 kHz. Sensibilidad usable: 28 dB/μV (señal/ruido 20 dB).

Radio FM estéreo

Gama de Frequencia : 87,9 - 107,9 MHz
Sensibilitad usable : 13,2 dBf. (1,25 μV/75 Ω)
Sensibilitad de silenciamiento
de 50 dB : 15,2 dBf. (1,6 μV/75 Ω)
Respuesta de Frequencia : 30 a 15.000 Hz ± 3 dB
Relación de captura	: 1,5 dB
Selectividad de canales alternados	: 75 dB
Separación de estiereo	: 35 dB a 1.000 Hz
Relación de respondersta deImagen	: 65 dB
Relación de respondersta de FI	: 100 dB
Relación de Signals a ruido	: 70 dB (Mono)

Pasacasetes

Sistema de reproducción : 4 pistas, 2 lados, estiéreo
Velocuidade de la cinta	: 1-7/8"/seg (4,76 cm/sec.)
Timpo de avance rapido/rebobinado	: Menos de 110 seg. (C-60)
Respuesta de Frequencia : 35-14.000Hz ± 3dB (normal)
	: 35-17.000Hz ± 3dB (metal)
Lloro y tremolación	: 0,12% (valor eficaz)
Relación de Signals/ruido	: 52 dB, 62 dB (Dolby B NR activado)

• Las especificaciones arriba están de acuerdo con las normas EIA.

Nota:

Las especificaciones y el diseño están sujetos a cambios sin previo aviso con el propósito de introducir mejoras.
