Type de produit	Autoradio avec lecteur de cassettes et contrôleur de changeur CD
Marque	Panasonic
Modèle	CQ-R253U
Dimensions (L × H × P)	178 × 50 × 155 mm
Poids	1,4 kg
Alimentation	12 V c.c. (11 V - 16 V), masse négative
Puissance de sortie maximale	50 W × 4 canaux à 400 Hz
Consommation de courant	Moins de 2 A (lecteur de cassettes en fonctionnement)
Gamme de fréquences AM	530 - 1710 kHz
Gamme de fréquences FM	87,9 - 107,9 MHz
Sensibilité FM	13,2 dBf (1,25 μV, 75 Ω)
Réponse en fréquence FM	30 - 15000 Hz (±3 dB)
Séparation stéréo FM	35 dB (1 kHz)
Lecteur de cassettes	4 pistes, 2 canaux, vitesse 4,76 cm/s
Réponse en fréquence cassette (normale)	35 - 14000 Hz (±3 dB)
Réponse en fréquence cassette (métal)	35 - 17000 Hz (±3 dB)
Pleurage et scintillement (cassette)	0,12 % (eff. pondéré)
Rapport signal/bruit (cassette)	52 dB (Dolby B désactivé), 62 dB (Dolby B activé)
Fonctions principales	Syntonisation manuelle et automatique, mémorisation de 6 stations par bande, lecteur cassettes avec Dolby B, saut de blanc, recherche de programme, contrôle de changeur CD optionnel, télécommande
Sécurité	Panneau avant amovible (système antivol)
Accessoires fournis	Télécommande, pile lithium CR2025, étui de rangement du panneau, matériel d'installation
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de benzine, diluant ou solvant
Fusible	15 A
Impédance des haut-parleurs	4 - 8 Ω

FOIRE AUX QUESTIONS - CQR253U PANASONIC

Comment régler l'horloge sur le Panasonic CQR253U ?

Appuyez sur [DISP] (horloge) et maintenez enfoncé plus de 2 secondes. L'heure clignote. Tournez [VOL] pour régler les heures, puis appuyez sur [DISP] à nouveau pour passer aux minutes. Tournez [VOL] pour régler les minutes, puis appuyez sur [DISP] pour valider.

Comment mémoriser des stations radio automatiquement ?

Sélectionnez la bande souhaitée avec [BAND], puis appuyez longuement (plus de 2 secondes) sur [BAND] (APM). Les 6 stations les mieux reçues sont automatiquement mémorisées sur les touches [1] à [6].

Que faire si la cassette ne se lit pas ou que le son est mauvais ?

Vérifiez que la cassette est insérée correctement, avec la face de bande exposée vers la droite. Nettoyez les têtes avec un chiffon doux ou un kit de nettoyage. Assurez-vous d'utiliser une cassette de bonne qualité et que le mode Dolby B est réglé correctement ([2] NR). Les têtes peuvent être magnétisées : demandez une démagnétisation à un professionnel.

Comment utiliser la télécommande ?

Insérez la pile lithium CR2025 dans le porte-pile, en respectant la polarité (+). Orientez la télécommande vers le capteur REMOTE sur l'autoradio. Les touches fonctionnent comme celles de l'appareil. Remplacez la pile dès les premiers signes de faiblesse.

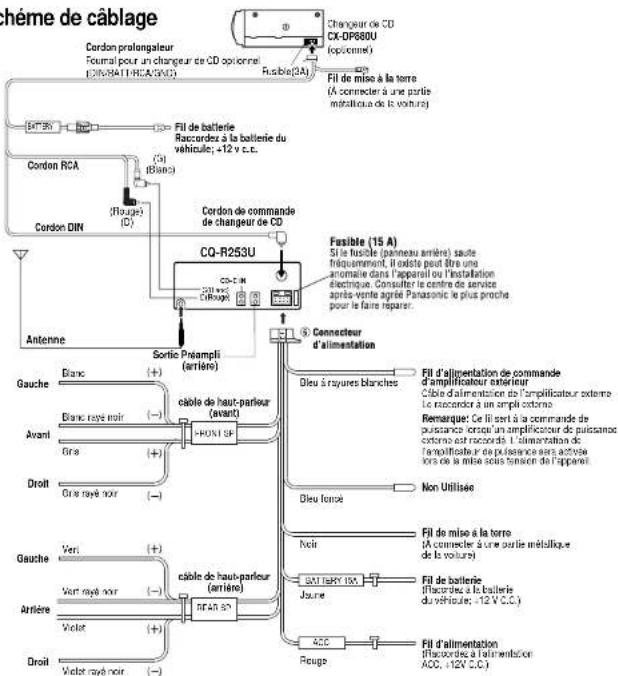

Comment installer l'autoradio dans la voiture ?

L'installation est réservée à un technicien qualifié. Débranchez la batterie. Utilisez le cadre de montage fourni, repliez les languettes de fixation. Raccordez les fils selon le schéma de câblage : fils d'alimentation rouge (ACC), jaune (batterie), noir (masse), et les haut-parleurs (4-8 Ω). Vérifiez le fonctionnement avant l'installation finale.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le fusible (15 A) et remplacez-le si nécessaire. Assurez-vous que le câble d'alimentation rouge est connecté à une source 12 V après contact (ACC). Contrôlez la connexion de masse (fil noir). Si le problème persiste, consultez un centre de service Panasonic.

Comment nettoyer les têtes de cassettes ?

Utilisez une cassette de nettoyage spéciale ou un chiffon doux imbibé d'alcool isopropylique (pas d'eau). Nettoyez délicatement les têtes et le mécanisme de défilement. Évitez les objets métalliques. Pour un entretien plus poussé, faites appel à un professionnel.

Comment utiliser un changeur de CD optionnel avec cet autoradio ?

Branchez le changeur de CD Panasonic (modèle CX-DP880U recommandé) au connecteur prévu à l'arrière. Appuyez sur [MODE] pour sélectionner la source CD. Utilisez [DISC] pour changer de disque, [TRACK] pour les plages, [SCAN] pour écouter les débuts, et [RANDOM] pour la lecture aléatoire.

Que signifient les messages d'erreur sur le changeur CD ?

Les messages comme E1, E2, E3 indiquent : disque sale ou à l'envers (nettoyez ou retournez le disque), disque rayé (changez de disque), ou dysfonctionnement (éjectez le magasin et réinitialisez). 0000 signifie qu'aucun disque n'est présent dans le changeur.

Comment retirer et ranger le panneau avant amovible ?

Coupez l'alimentation, appuyez sur le bouton [↑] de libération. Retirez le panneau en le tirant vers vous. Placez-le dans l'étui de rangement fourni et emportez-le. Pour le remettre, insérez d'abord le côté gauche, puis appuyez sur le côté droit jusqu'au déclic. Ne l'exposez pas à l'eau ou à une chaleur excessive.

MODE D'EMPLOI CQR253U PANASONIC

Récepteur/lecteur de cassettes à puissance élevée avec contrôleur

de changeur et panneau avant amovible

Consignes de sécurité

AVERTISSEMENT :

AFIN DE LIMITER LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION OU TOUT DOMMAGE À L'APPAREIL, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE, AUX ÉCLABOUSSURES D'EAU OU À L'HUMIDITÉ.

ATTENTION :

OBSERVEZ LES LOIS ET RÈGLEMENTS DE VOTRE DÉPARTEMENT, PROVINCE OU PAYS POUR L'INSTALLATION DE L'APPAREIL.

Il est recommandé de noter dans l'espace prévu ci-dessous les numéros de modèle et de série inscrits soit à l'arrière, soit sous le fond de l'appareil, et de conserver ce manuel comme mémorandum de l'achat afin de permettre l'identification de l'appareil en cas de vol.

NUMÉRO DE MODÈLE CQ-R253U

NUMÉRO DE SÉRIE DATE DE L'ACHAT VENDEUR

Panasonic est heureux de vous compter parmi les utilisateurs de ses appareils électroniques. Nous pouvons vous assurer que cet appareil vous procurera de longues heures d'agrément. Notre réputation est fondée sur une ingénierie électronique et mécanique de haute précision, qui préserve à la fabrication d'appareils ne comportant que des composants de choix assemblés par un personnel soucieux de la bonne réputation acquise par la qualité de son travail. Après avoir découvert le contrôle, la valeur et la fiabilité de cet appareil, vous aussi serez fier d'être un client Panasonic.

Utilisation de ce produit en toute sécurité

Au volant

Régler le volume à un niveau qui ne risque pas de masquer des bruits ambiants.

Lavage de la voiture

Afin de prévenir tout risque de court-circuit ou d'incendie, n'exposez pas l'appareil, y compris les haut-parleurs et les disques, à l'eau ou à une humidité excessive.

Voiture stationnée

L'habitacle d'une voiture immobile exposée au soleil, toutes vitres fermées, devient rapidement très chaud. Laissez refroidir l'intérieur du véhicule avant d'utiliser l'appareil.

Source d'alimentation

Cet appareil est conçu pour fonctionner sur un système d'alimentation avec batterie de 12 V c.c. à masse négative (système standard sur les voitures de construction nord-américaine).

Mécanisme de défilement

Ne pas approcher d'aimants, de tournevis ou tout autre objet métallique du mécanisme de défilement de la bande et de la tête magnétique.

Réparation

Ne tentez pas de démonter ou d'ajuster l'appareil vous-même. Veuillez vous référer à la liste des centres de service fournie avec cet appareil pour contacter le service d'assistance.

Accessoires

• Manuel d'instructions 1
• Matériel d'installation 1 ensemble (→ page 42) · Télécommande 1 Pile au lithium (CR2025) 1
• Étui de rangement du panneau avant amovible 1 Carte de garantie 1

Consignes de sécurité Page 3 Utilisation de ce produit en toute sécurité 5 Accessoires 5 Généralités 30 Alimentation, volume, coupure du son, correction physiologique, et mode audio (Graves/aigus/balance/fondu) □ Réglage de l'horloge 31 Heure initiale et remise à l'heure □ Autoradio 32 Mode de radio, bande, syntonisation manuelle, syntonisation par recherche, sélection mono, réglage de stations, mémorisation, appel de stations présélectionnées, et changement d'affichage □ Lecteur de cassettes 34 Chargement, retrait de cassette, rembobinage, avance rapide, changement de face de lecture, éjection de cassette et changement d'affichage Commande de changeur CD 36 Lecture, relecture, lecture randomisée, exploration, messages d'erreur et changement d'affichage Remarque : Les dispositifs de commande de changeur de CD sont applicables aux appareils équipés d'un changeur de CD optionnel (vendu séparément) □ Préparatifs de la télécommande 38 Installation de la pile, remarques sur la pile En cas de difficulté 39 Opérations préliminaires, lorsqu'on soupçonne que l'appareil ne fonctionne pas normalement et conseils pour le dépannage □ Branchement des haut-parleurs 41 □ Fusible 41 Entretien du produit 41 Entretien 41 Guide d'installation 42 Dépose de l'appareil Système antivol 47 Placer la plaque frontale dans l'étui et monter la plaque frontale amovible □ Branchements électriques 48 Mesures de précaution et schéma de câblage Données techniques 49

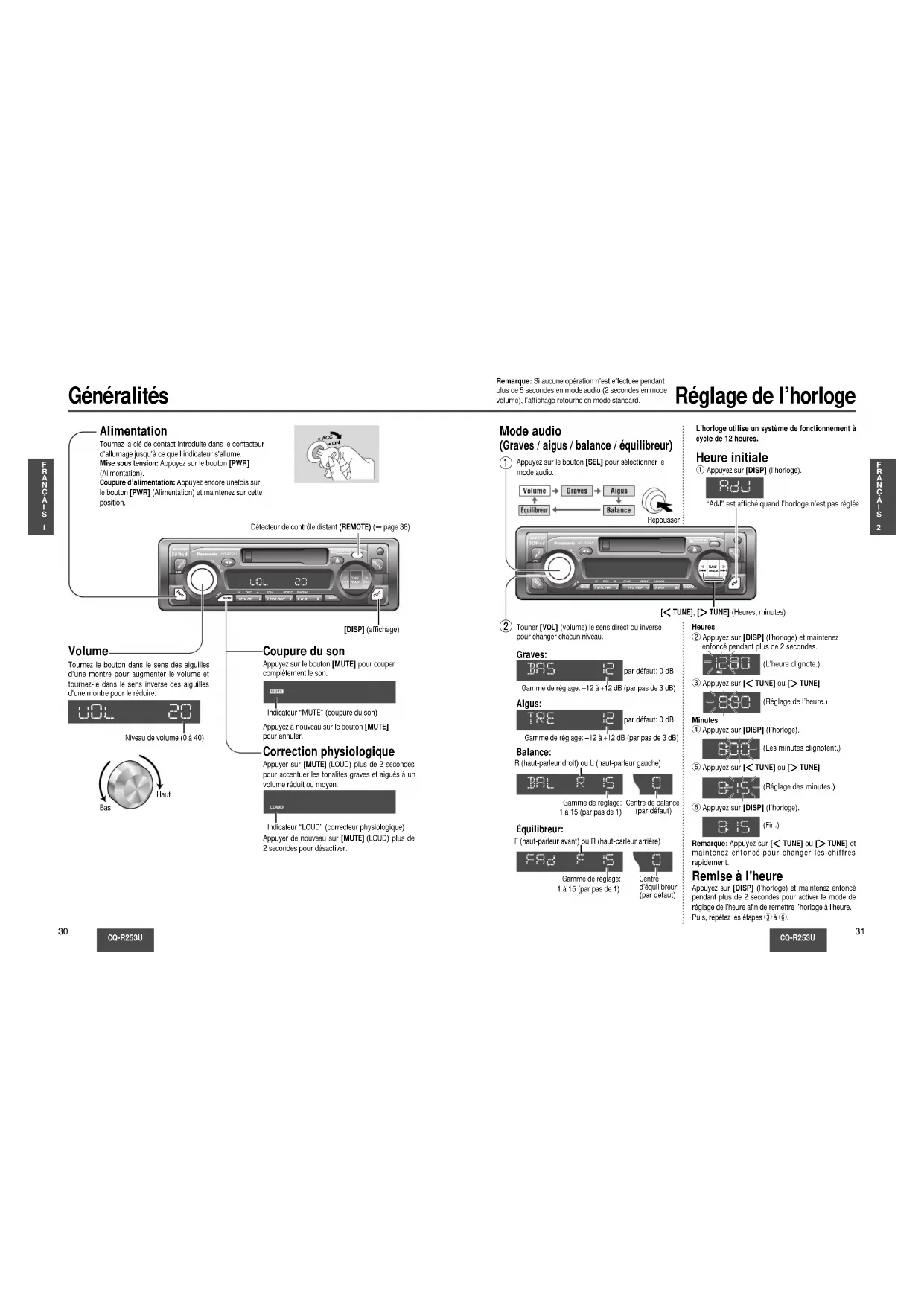

Index

Tournez la clé de contact introduite dans le contacteur

d'allumage jusqu'à ce que l'indicateur s'allume. Mise en marche : Appuyez sur le bouton [PWR]

Alimentation.

Coupure d'alimentation : Appuyez encore une fois sur

le bouton [PWR] (Alimentation) et maintenez-le sur cette position.

Volume

Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et tournez-le dans le sens inverse des aiguilles d'une montre pour le réduire.

Coupure du son

Appuyez sur le bouton [MUTE] pour couper complètement le son.

Indicateur "MUTE" (coupure du son) Appuyez à nouveau sur le bouton [MUTE] pour annuler.

Correction physiologique

Appuyer sur [MUTE] (LOUD) plus de 2 secondes pour accentuer les tonalités graves et aiguës à un volume réduit ou moyen.

Indicateur "LOUD" (correcteur physiologique)

Appuyer de nouveau sur [MUTE] (LOUD) plus de 2 secondes pour désactiver.

Remarque : Si aucune opération n'est effectuée pendant plus de 5 secondes en mode audio (2 secondes en mode volume), l'affichage retourne en mode standard.

Réglage de l'horloge

Mode audio

(Graves / aigus / balance / équilibreur)

1 Appuyez sur la touche [SEL] pour sélectionner le mode audio.

Repousser

L'horloge utilise un système de fonctionnement à cycle de 12 heures.

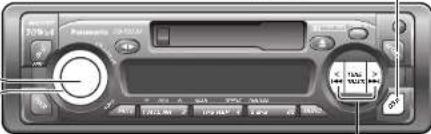

Heure initiale

① Appuyez sur [DISP] (l'horloge).

"Adl'est affiché quand l'horloge n'est pas réglée.

.[TUNE] (Heures, minutes)

② Tournez [VOL] (volume) dans un sens ou dans l'autre pour changer chaque niveau.

Graves

Gamme de réglage: -12 à +12 dB (par pas de 3 dB)

Aigus:

Gamme de réglage: -12 à +12 dB (par pas de 3 dB)

Balance :

R (haut-parleur droit) ou L (haut-parleur gauche)

Plage de réglage : centre de balance à 15 (par pas de 1) (par défaut)

Équilibrateur :

F (haut-parleur avant) ou R (haut-parleur arrière)

Plage de réglage :

1 à 15 (par pas de 1)

centre de balance (par défaut)

Centre

d'équilibreur

Heures

(2) Appuyez sur [DISP] (l'horloge) et maintenez

enfoncé pendant plus de 2 secondes.

(L'heure clignote.)

③ Appuyez sur [< TUNE] ou [TUNE].

(Réglage de l'heure.)

Minutes

4 Appuyez sur [DISP] (l'horloge).

(Les minutes clignotent.)

⑤ Appuyez sur [< TUNE] ou [TUNE]

(Réglage des minutes.)

⑥ Appuyez sur [DISP] (l'horloge).

(Fin.)

Remarque : Appuyez sur [TUNE] ou [TUNE] et maintenez enfoncé pour changer les chiffres rapidement.

Remise à l'heure

Appuyez sur [DISP] (Horloge) et maintenez enfoncé pendant plus de 2 secondes pour arriver au mode de réglages de l'heure afin de remettre l'horloge à l'heure. Puis, répétez les étapes : ③ à ⑥.

Autoradio

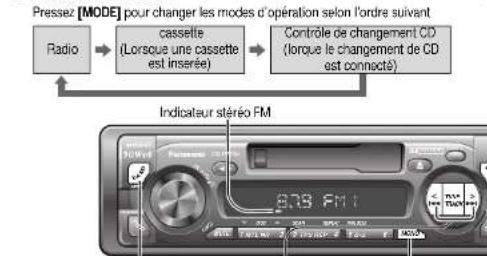

① Mode de Radio

② Bande

③ Syntonisation manuelle

TUNE : Fréquence plus basse

Syntonisation par recherche

Pressez et tenez pour plus de 0,5 seconde.

[TUNE] : Fréquence plus élevée

[TUNE] : Fréquence plus basse

La syntonisation s'arrêtera automatiquement lorsque les signaux de la station émettrice seront captés.

④ Sélection mono

Appuyez sur [MONO] pour obtenir une réception monaurale si les signaux des programmes FM stéréo reçus sont fortement parasités ou bien pour améliorer la qualité d'écoute des émissions FM dont les signaux sont faibles. Appuyez de nouveau sur [MONO] pour désactiver.

Indicateur MONO

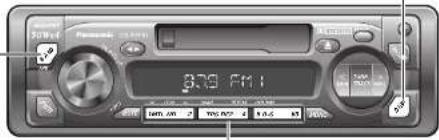

Réglage de station mémorisée

Un nombre maximum de 5 stations peuvent être sauvegardées dans chacune des mémoires de station FM1, FM2, FM3 et AM.

Remarque : Après cette procédure, les nouvelles stations remplacent les stations précédemment sauvegardées.

Appuyez sur [BAND] pour sélectionner la bande désirée. (← page 32)

Touches de mémorisation [1] à [6]

② Présélection automatique (APM)

Appuyez sur [BAND] (APM : mémorisation automatique) et maintenez enfoncée pendant plus de 2 secondes. - Les 6 stations dont la réception est bonne seront automatiquement sauvegardées en mémoire sous les boutons de [1] à [6]. - Une fois réglées, les stations mémorisées sont balayées successivement pendant 5 secondes chacune.

Présélection manuelle

Utilisez la syntonisation manuelle ou la syntonisation par recherche pour accorder une station. (→ page 32) Appuyez sur l'une des touches de mémorisation [1] à [6] et maintenez enfoncée jusqu'à ce que l'affichage clignote une fois.

Appel de station présélectionnée

Appuyez sur la touche de mémorisation [1] à [6] correspondante pour syntoniser une station mémorisée.

Affichage

Appuyez sur [DISP] (affichage) pour commuter

sur l'affichage l'horloge.

clignote une fois

Numéro de programmation

Précaution : Pour des raisons de sécurité, n'essayez jamais de mémoriser des stations tout en conduisant.

CQ-R253U

Lecteur de cassettes

Chargement de la cassette

En tournant la fenêtre de la cassette vers la droite, insérez la cassette. Poussez doucement la cassette jusqu'au démarrage de la fonction de charge. La cassette sera chargée en place et la lecture commencera.

côté exposé de la bande

Remarque : Ne pas insérer une cassette lorsque l'indicateur "cassette" × "triangle" ou × "viper" est allumé.

Remarque : Pour assurer un fonctionnement optimal du lecteur de cassettes dans des conditions optimales, il est recommandé d'utiliser des cassettes dont la durée est supérieure à 90 minutes (C-90).

Remarque à propos des cassettes

Flottement de la bande :

Utilisez un crayon ou un objet similaire pour retendre la bande en procédant de la façon représentée. Si une cassette est utilisée alors que la bande n'est pas tendue, celle-ci risque de se prendre dans les organes rotatifs du lecteur.

Retirer la cassette

Pressez [A] et la cassette sera rejetée pour être retirée. Le mode d'opération précédent sera repris.

Si le courant électrique est coupé avant de presser [▲], la cassette ne sera pas rejetée. Connectez de nouveau le courant et pressez [▲] pour rejeter la cassette. - Il faut retirer la cassette du logement de cassette lorsqu'elle n'est pas en usage.

Changement de face de lecture

Pressez 1 pour programmer l'autre face de la cassette. L'affichage change en même temps pour indiquer la face écoutée.

Lecture de la face supérieure

Lecture de la face inférieure

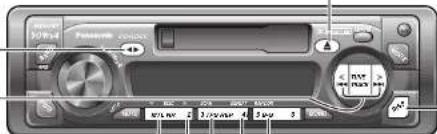

Rembobinage et avance rapide

Presser [TRACK] ou [TRACK] pour dérouler la cassette en avance rapide.

clignote

Pressez ⟨△⟩ pour arrêter l'avance rapide de la cassette ou pour arrêter le rembobinage.

Lorsque vous rembobinez totalement la cassette, la lecture reprendra le contenu de la même face de la cassette. Lorsque vous avancez la cassette à la fin, la lecture commencera au début de l'autre face de la cassette.

Mode de Cassette Métal

Pressez [1] (MTL) pour la lecture de la cassette métal ou celle de la cassette d'oxyde de chrome (CrO). Pressez de nouveau [1] (MTL) pour annuler.

Réduction de Bruit Dolby B : Pressez [2] (NR) pour choisir le mode Dolby B. Pressez de nouveau [2] (NR) pour annuler.

Opération de Recherche de Programme de la Cassette (TPS)

① Pressez [3] (TPS) pour activer le mode de recherche de programme de la cassette.

② Pour sélectionner le programme désiré, pressez [TRACK] ou [TRACK] plusieurs fois pour avancer (monter jusqu'à 9) ou pour reculer (monter jusqu'à 8).

Pour arrêter, pressez de nouveau [3] (TPS).

Saut d'un blanc

Pressez [5] (B·S) pour sauter la partie non enregistrée de plus de 15 secondes sur la cassette. Pressez de nouveau [5] (B·S) pour annuler.

Remarque : lorsque la fonction de répétition est défectueuse, la fonction de saut d'un blanc ne peut pas fonctionner, car la fonction de répétition a la priorité.

- Répétition de lecture

Pressez [4] (REP) pour répéter le programme en cours.

Pressez de nouveau [4] (REP) pour annuler.

Remarques : le mode TPS ou le mode B-S ne pourrait pas fonctionner dans les conditions suivantes. Mais cela ne signifie pas que l'appareil est défectueux.

Il y a un intervalle de moins de 3 secondes (15 secondes dans le mode B+S) ou des bruits de niveau élevé ou des bourdonnements entre les programmes. Il y a particulièrement un passage de niveaux bas pendant le programme.

Changement d'affichage

Appuyez sur [DISP] pour commuter en mode d'affichage d'horloge.

Commande de changeur CD

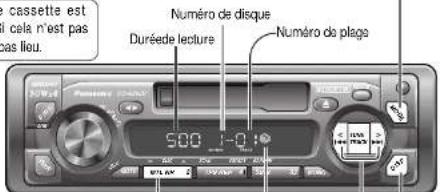

① Mode de changeur CD

Chargez un magasin de disques dans le changeur de disques CD et appuyez sur la touche [MODE].

La lecture commence à partir de la première plage. Remarque : si une cassette est chargée, retirez-la du lecteur. Si cela n'est pas exécuté, la lecture du CD n'aura pas lieu.

② Sélection de disque

[2] (∧ DISC) : disque suivant.

s'allume lorsqu'un changeur de disques CD est connecté.

③ Sélection de plage

Appuyez une seule fois sur la touche [TRACK >>] pour atteindre la plage suivante. Appuyez successivement sur la touche pour progresser par toutes les plages.

Appuyez une seule fois sur la touche [TRACK] pour que la lecture commence à partir du début de la plage actuellement sélectionnée. Appuyez deux fois sur la touche pour que la lecture commence à partir de la plage précédente. Appuyez successivement sur la touche pour progresser par toutes les plages.

Recherche de plage

Appuyez et maintenez la touche [TRACK] ou la touche [TRACK] enfoncée pendant plus de 0,5 seconde pour activer l'avance accélérée ou le retour accéléré dans une plage. Relâchez la touche pour rétablir la lecture normale du CD à cette position.

Changement d'affichage

Appuyez sur la touche [DISP] (affichage) pour commuter en mode d'affichage d'horloge.

Changeur de disque CD Affichage d'horloge

CG-R253U

Remarque : Les fonctions de changeur de disque CD sont applicables aux appareils équipés d'un changeur de disque CD optionnel (vendu séparément).

Lecture du début des plages

Lecture du début des disques

Relecture

Répartition de la lecture de disque

Lecture aléatoire

Choisir au hasard la Lecture de Disc

• Appuyez sur la touche [3] (SCAN). Le numéro de plaque clignote tandis que les 10 premières secondes de chaque plaque du lecteur de disques seront lues dans l'ordre.
• Pour interrompre l'exploration et poursuivre avec la plaque en cours, appuyez encore une fois sur la touche [3] (SCAN).
• Appuyez et maintenez enfoncée la touche [3] (SCAN) pendant plus de 2 secondes. Les 10 premières secondes de la première plage de tous les disques qui se trouvent dans le magasin seront lues. Par ailleurs, le numéro de disque clignote pendant cette opération.
• Pour interrompre la lecture de la plage en cours du disque exploré, appuyez et maintenez enfoncée encore une fois la touche [3] (SCAN) pendant plus de 2 secondes.
• Appuyez sur la touche [4] (REPEAT) pour répéter la sélection actuelle.
• La sélection actuelle se répétera en boucle jusqu'à ce que la touche [4] (REPEAT) soit pressée à nouveau pour annuler.
• Pressez et tenez [4] (REPEAT) pendant plus de 2 secondes pour répéter le disque en cours. L'indicateur "RÉP/DISC" s'allumera.
• Pour annuler, pressez de nouveau [4] (REPEAT) pendant plus de 2 secondes.
• Appuyez sur la touche [6] (RANDOM) pour que la sélection aléatoire de la lecture des plages de musique ait lieu pour tous les disques CD disponibles.
• Appuyez à nouveau une fois sur la touche [5] (RANDOM) pour annuler.
• Appuyez sur la touche [5] (RANDOM) et maintenez-la enfoncée pendant plus de 2 secondes pour lire aléatoirement la musique du disque en cours.
• "DISC" sera allumé.
• Pour annuler, appuyez à nouveau sur la touche [5] (RANDOM) pendant plus de 2 secondes.

Messages d'erreur affichés

E No. de disque

E No. de disque

E3

0000

Le disque est sale ou à l'envers. → Sélectionnez le disque compact disponible suivant. Vérifiez le disque. Le disque est rayé. → Sélectionnez le disque compact disponible suivant. Vérifiez le disque. Aucun fonctionnement pour une raison quelconque. → Éjectez le magasin de disque. Si le problème persiste, appuyez sur la touche de réinitialisation du changeur de CD. Si le fonctionnement normal n'est pas rétabli, téléphonez au détaillant où vous avez acheté l'appareil. Il n'y a pas de disque dans le changeur (le magasin) → Introduisez les disques dans le changeur de disque (le magasin).

CQ-R253U

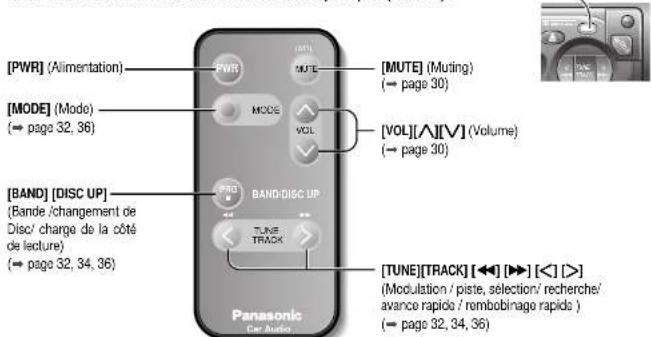

Préparatifs de la télécommande

Installation de la pile

1 Retirez le porte-pile.

Appuyez et faites glisser le porte-pile dans le sens de la flèche A. Ensuite, retirez-le.

2 Installez la pile sur le porte-pile.

Placez une pile neuve dans le porte-pile en prenant soin de diriger la face "+" vers le haut comme indiqué sur l'illustration.

Réinsérez le porte-pile.

Repoussez le porte-pile jusqu'à sa position d'origine.

Remarques sur la pile

Remplacez la pile dès les premiers signes d'affaiblissement.

Données techniques : Type de pile : pile au lithium Panasonic (CR2025) (fournie) Durée de vie : Environ 6 mois lors d'une utilisation normale (à température ambiante normale)

Précaution : Une utilisation inadéquate de la pile peut causer une surchauffe, une explosion ou une inflammation, pouvant provoquer des blessures ou un incendie. Les fuites de la pile peuvent endommager l'appareil.

Veuillez ne pas démonter la pile ni provoquer de court-circuit. Ne jetez pas la pile au feu. - Afin de prévenir tout risque d'accident, conservez les piles hors de portée des enfants. Lors de la mise au rebut des piles, observez les règlements y afférents.

Guide des commandes

Les touches de la télécommande fonctionnent de la même façon que les commandes sur l'appareil de la page de référence.

Orientez la télécommande vers le détecteur sur l'unité principale (REMOTE).

En cas de difficulté

Étapes préliminaires

Arrêtez-le immédiatement et demandez au magasin qui vous l'a vendu de le vérifier.

Lorsqu'on soupçonne que quelque chose est défectueux

Coupez immédiatement l'alimentation.

Débranchez le câble d'alimentation et vérifiez que l'appareil ne dégage ni fumée ni chaleur avant d'exiger un dépannage.

N'essayez jamais de faire vous-même des réparations, car cela peut être dangereux.

Guide de dépannage

Problèmes courants

En cas de difficulté (suite)

Cassette

Panne

Absence de son

La qualité audio de la bande est médiocre.

Les sons aigus sont quelque peu atténués.

La reproduction des sons aigus est médiocre.

Le niveau de pleurage et de scintillement est très élevé.

Réglage du son

Panne

Aucun son n'est délivré par le haut-parleur gauche, droit, avant ou arrière.

Le son délivré à gauche et à droite est inversé indépendamment du choix d'un programme stéréo.

Télécommande

Panne

Les commandes par touche ne sont pas validées.

Origine/Disposition à prendre

Une bande vierge est dans l'appareil.

- Introduisez une cassette enregistrée dans l'appareil.

Les têtes sont sales.

Nettoyez les têtes. (Demandez conseil à un représentant de l'entretien.)

Bande de mauvaise qualité.

→ Utilisez une bande de meilleure qualité.

Une bande Dolby B NR est reproduite avec le mode Dolby B NR désactivé. Réglez la fonction Dolby B NR sur ON.

Une bande métallique est reproduite en mode normal.

→ Changez le mode normal en mode métallique.

Une bande non Dolby B NR est reproduite avec le mode Dolby B NR activé. Réglez la fonction Dolby B NR sur OFF.

Une bande de type normal est reproduite en mode métallique. → Changez le mode métallique en mode normal.

Les têtes sont magnétisées.

→ Démagnétisez les têtes. (Demandez conseil à un représentant de l'entretien.)

Le mécanisme d'entraînement de la bande est sale ou déréglé.

Nettoyez le mécanisme d'entraînement de la bande ou réparez-le. (Demandez conseil à un représentant de l'entretien.)

Origine/Disposition à prendre

La balance gauche et droite ou la balance avant et arrière est coupée d'un côté. Réglez le mode balance/équilibreur de la fonction appropriée.

Les câbles ne sont pas branchés correctement.

Branchez les fils correctement.

Les fils du haut-parleur droit sont raccordés au haut-parleur gauche et les fils du haut-parleur gauche sont raccordés au haut-parleur droit.

→ Branchez les fils de haut-parleur aux haut-parleurs correspondants.

Origine/Disposition à prendre

Les polarités (+) (-) de la pile sont inversées. Insérez la pile correctement. La pile utilisée n'est pas adaptée. → Vérifiez la pile. La pile est épuisée. - Remplacez la pile. La télécommande n'est pas orientée correctement. Dirigez la télécommande vers le capteur de t

Branchement des haut-parleurs

Attention : Veuillez vous conformer aux instructions ci-dessous. En ne procédant pas ainsi, l'appareil comme les haut-parleurs risquent d'être endommagés.

(Action appropriée)

• Utilisez uniquement des haut-parleurs qui ne sont pas reliés à la masse.
• La puissance de sortie admissible des haut-parleurs doit être égale ou supérieure à 50 W. (Si vous utilisez un amplificateur de puissance audio optionnel, la puissance de sortie des haut-parleurs doit être supérieure à la puissance maximum de l'amplificateur. L'impédance des haut-parleurs doit être de 4-8 Ω.
• Étant donné que cet appareil est doté d'un circuit BTCL, chaque haut-parleur doit être raccordé séparément, avec des fils parallèles isolés.
• Les fils de haut-parleur et de l'amplificateur de puissance doivent être éloignés (d'environ 30 cm) du cordon d'antenne et du cordon prolongateur d'antenne.

(Action erronée)

• Ne raccordez jamais les fils de haut-parleur à la masse du véhicule.
• N'utilisez pas un système de haut-parleurs à trois fils ayant un fil commun de mise à la masse au châssis.
• Ne raccordez pas plus d'un haut-parleur à un jeu de fils de haut-parleurs.

Fusible

Utilisez des fusibles dont la capacité est la même que celle spécifiée (15 A). L'utilisation de substituts ou de fusibles à capacité plus élevée, ou encore en effectuant un raccordement direct sans fusible, sont des situations qui peuvent provoquer un incendie voire endommager l'appareil. Si le remplacement du fusible ne règle pas le problème, contactez le centre de service après-vente Panasonic le plus proche pour la réparation.

Entretien du produit

Si les suggestions dans les tableaux ne résolvent pas le problème, il est recommandé d'apporter le produit au centre de service après-vente Panasonic agréé le plus proche. L'entretien du produit ne doit être effectué que par un technicien qualifié.

Entretien

Ce produit a été conçu et fabriqué de telle sorte qu'il ne nécessite qu'un minimum d'entretien. Utilisez un chiffon doux pour nettoyer régulièrement la surface de l'appareil. N'utilisez jamais de benzine, de diluant ou tout autre solvant.

CQ-R253U

Guide d'installation

MISE EN GARDE

Les informations relatives à l'installation sont prévues uniquement pour des techniciens qualifiés. Elles ne contiennent pas de mises en garde ou d'avis quant aux dangers potentiels pouvant être encourus lors de l'installation de cet appareil.

Toute tentative d'installation de cet appareil dans un véhicule motorisé par une personne sans qualification peut causer des dommages au système électrique et des blessures corporelles graves ou mortelles.

Quincaillerie pour l'installation

N°	Description	Schéma	Q'té
①	Cardre de montage		1
②	Écrou hexagonal (5 mm)		1
③	Plaque de fixation amérique		1
④	Vis laraudée (5 mmx 16 mm)		1
⑤	Boulon de fixation (5 mm)		1
⑥	Connecteur d'alimentation		1
⑦	Plegue de garniture		2
⑧	Plaque de déverrouillage		1

Généralités

Cet appareil doit être installé par un technicien qualifié. Toutefois, si vous prévoyez de l'installer vous-même, la première étape consistera au besoin de l'emplacement. Les instructions données dans ce manuel expliqueront les étapes suivantes.

(Voir la "MISE EN GARDE" ci-dessus.)

• Identifiez et étiquetez les fils du véhicule.
• Raccordez les fils du véhicule à ceux du connecteur d'alimentation.
• Installez l'appareil dans le tableau de bord. Vérifiez le fonctionnement de l'appareil.

En cas de difficulté, n'hésitez pas à consulter un installateur professionnel.

Précaution : Ce produit ne peut fonctionner que sur une batterie de 12 V c.c. avec négatif à la masse. Afin de prévenir tout risque de dommage, ne tentez pas de l'utiliser avec une autre source d'alimentation.

Avant de procéder à l'installation, vérifiez le contenu de l'emballage.

• Carte de garantie... Veuillez la remplir sans tarder.
• Liste des centres de service Panasonic agréés... Conservez cette liste pour consultation ultérieure si l'appareil doit être réparé.
• Quincaillerie pour l'installation... Nécessaire pour

l'installation dans le tableau de bord.

Outils requis

Un tournevis, une pile AA de 1,5 V et les accessoires suivants :

Vérificateur de continuité 12 V

Ruban électrique

Pinces à sectionner

CQ-R253U

Identifiez tous les fils et câbles

La première étape consiste à identifier tous les fils du véhicule nécessaires au raccordement de l'appareil. Après avoir identifié chacun des fils en cause, nous vous suggérons de les étiqueter à l'aide de ruban-cache et d'un marqueur indélébile. Cela évitera tout risque de confusion lors des raccordements par la suite.

Remarque : Ne raccordez pas le connecteur d'alimentation à l'appareil avant d'avoir effectué tous les raccordements. S'il n'y a pas de capuchons de plastique sur les fils de raccordement stéréo, isolez tous les fils exposés avec du ruban électrique jusqu'à ce que vous soyez prêt à les utiliser. Identifiez les fils dans l'ordre suivant.

Câble d'alimentation

Si une radio est déjà en place ou si le câblage à cet effet est déjà installé,

Coupez les fils du connecteur à la fois (en prenant soin de laisser les fils les plus longs possible) de manière à permettre le raccordement individuel des fils.

Mettez la clé de contact du véhicule à la position "ACC", puis reliez le fil du vérificateur de continuité au cadre de l'automobile.

Reliez l'autre fil du vérificateur de continuité à chacun des fils exposés du connecteur sectionné.

Touchez un fil à la fois jusqu'à ce que le fil faisant allumer l'ampoule du vérificateur soit repéré.

Ensuite, mettez la clé de contact à la position "OFF" puis à la position "ON". Si l'ampoule s'est éteinte et se rallume, le fil identifié est le fil d'alimentation du véhicule.

Si le câblage pour l'installation d'une radio n'est pas déjà en place : ouvrez le couvercle du bloc-fusibles et trouvez le réceptacle du fusible de la radio (RADIO), des accessoires (ACC) ou du contact (IGN).

Fil de la batterie

Si l'article est doté d'un fil jaune, il sera nécessaire de repérer le câble de la batterie ; sinon, omettez cette étape. (Le fil jaune de la batterie assure l'alimentation continue du circuit de l'horloge, de la mémoire, etc.)

Si une radio ou son câblage est déjà en place :

Mettez la clé de contact à la position "OFF" et assurez-vous que les phares sont éteints. Repérez le fil de la batterie. Pour ce faire, reliez un fil du vérificateur de continuité à la masse du véhicule et vérifiez les autres fils exposés du connecteur sectionné au moyen de l'autre fil du vérificateur.

En l'absence de câble pour l'installation d'une radio : enlevez le couvercle du bloc-fusibles et repérez le réceptacle du fusible de la batterie, généralement indiqué par BAT.

Haut-parleurs

Identifiez les fils de haut-parleur. Il y en a deux par haut-parleur ; ils sont généralement identifiés par un code de couleur. Pour faciliter l'identification des fils de haut-parleur et leur haut-parleur respectif, vérifiez-les avec une pile AA de 1,5 V de la manière suivante. Tenez un fil contre l'une des bornes de la pile et touchez l'autre borne avec un autre fil. S'il s'agit d'un fil de haut-parleur, un son mécanique est entendu à travers un haut-parleur. Sinon, poursuivez l'essai avec d'autres fils jusqu'à ce que les fils de haut-parleurs soient identifiés. Au moment de leur identification, indiquez à quel haut-parleur ils doivent être raccordés.

Fil d'antenne

Le fil de l'antenne est un fil noir épais avec un capuchon métallique à son extrémité.

Raccordez tous les fils

Après avoir identifié tous les câblages et fils, il est possible d'effectuer les raccordements. Le schéma de câblage (→ page 48) représente les raccordements corrects et le code couleur des fils. Il est fortement recommandé de vérifier le fonctionnement de l'appareil avant de procéder à l'installation finale. Il est possible de mesurer l'appareil sur le plancher du véhicule pour faire des raccordements provisoires et de vérifier le fonctionnement de l'appareil. Recouvrez tous les fils exposés avec du ruban d'électricien.

Important : Raccordez le fil d'alimentation rouge en dernier lieu seulement, après avoir fait tous les autres raccordements et isolé tous les fils.

Conducteur à la masse

Raccordez le conducteur à la masse noir du connecteur d'allumage au cadre métallique du véhicule.

Guide d'installation (suite)

Haut-parleurs

Raccordez les fils des haut-parleurs. Pour le raccordement, consultez le schéma de câblage (→ page 48). Respectez rigoureusement les indications du schéma pour ne pas risquer d'endommager les haut-parleurs et l'appareil.

Les haut-parleurs doivent avoir une puissance admissible minimale de 50 W. Si un amplificateur externe est utilisé, assurez-vous que la puissance admissible nominale des haut-parleurs correspond à la puissance maximale de l'ampli, afin de ne pas endommager les haut-parleurs.

L'impédance des haut-parleurs doit être de 4 à 8 Ω, ce qui est le niveau standard. L'utilisation de haut-parleurs d'une impédance plus faible ou plus élevée affectera la qualité du rendu sonore et risque d'endommager tant l'appareil que les haut-parleurs eux-mêmes.

Batterie

Raccordez le fil de batterie jaune du véhicule au fil approprié de la radio ou au réceptacle du fusible de la batterie du bloc-fusibles.

Antenne

Raccordez l'antenne en branchant le fil d'antenne dans le réceptacle de l'antenne.

Équipement auxiliaire

Raccordez tout appareil auxiliaire, tel qu'un ampli, conformément aux instructions fournies avec l'appareil. Éloignez d'au moins 30 cm (12 po) les fils de haut-parleur/ampli de l'antenne et du fil/rallonge d'antenne. Reportez-vous au manuel d'utilisation et d'installation fourni avec l'appareil installé.

Alimentation

Raccordez le fil d'alimentation rouge au fil de radio ou au porte-fusibles approprié du bloc-fusibles.

Si l'appareil fonctionne normalement avec tous les raccordements ainsi effectués, débranchez les fils et procédez à l'installation finale.

Installation finale

Raccordement des fils

Raccordez tous les fils en prenant soin qu'ils soient tous bien isolés et solidement raccordés. Enroulez toute longueur excessive de fil et fixez-la en place avec une bande adhésive. Installez l'appareil dans son collier de montage.

Félicitations ! Après avoir effectué quelques vérifications finales, vous serez prêt à utiliser cette nouvelle téléphonie stéréophonique d'automobile.

Vérifications finales

1. Assurez-vous que tous les fils sont bien raccordés et isolés.
2. Assurez-vous que l'appareil est solidement en place dans son collier de montage.
3. Faites démarrer la voiture et vérifiez le fonctionnement de l'air important.

En cas de difficulté, consultez un installateur professionnel.

Préparation

Pour vous protéger contre les blessures, nous vous recommandons vivement de porter des gants. Lorsque vous saisissez les languettes de fixation du collier de montage avec un tournevis, veillez à ne pas vous blesser les mains et les doigts. - Déconnectez le câble à la borne négative de la batterie (voir Précaution ci-dessus). - L'appareil doit être installé en position horizontale avec son extrémité avant inclinée vers le haut à un angle compris, mais ne dépassant pas 30°.

Précaution : Si votre véhicule est doté d'un ordinateur de navigation ou de conduite, ne déconnectez pas les bornes de la batterie car tous les réglages des paramètres en mémoire seront perdus. Au lieu de cela, procédez avec les plus grandes précautions lors de l'installation de l'appareil pour éviter les courts-circuits.

Installation sur le tableau de bord

Baie d'installation

Vous pouvez installer l'appareil sur un tableau de bord qui comporte une bale. Le tableau de bord doit avoir une épaisseur de 4,75 mm (T*) à 5,56 mm (T*) pour pouvoir y installer l'appareil.

CQ-B253U

Précautions

• Il est vivement recommandé de porter des gants pendant les travaux d'installation afin de ne pas se blesser.
• Faire très attention de ne pas se blesser les mains ou les doigts au moment de replier la languette de fixation du cadre d'installation avec un tournevis.

Réaliser tout d'abord les branchements électriques, puis vérifier s'ils sont correctement faits. (→Page 48) Le cadre de montage ① prévu en accessoire est un accessoire spécial pour cet appareil. Ne pas l'utiliser pour le montage d'autres appareils.

6 Connecteur d'alimentation

1

Introduire le cadre de montage ① dans le tableau de bord et replier les languettes de fixation vers l'extérieur avec un tournevis.

Les languettes à replier dépendent de la voiture. Pour une fixation sûre de l'appareil, replier le nombre de languettes nécessaires pour effectuer le claquement.

Trou de montage

5) Boulon de fixation

Fixer l'arrière de l'appareil

Après avoir fixé le boulon de fixation ⑤ et branché le connecteur d'alimentation ⑥, fixer l'arrière de l'appareil dans le véhicule en utilisant une des méthodes indiquées (a) ou (b) ci-contre.

Insérez la plaque de déverrouillage 8.

Brancher le câble à la borne négative (-) de la batterie quand

l'installation est complètement terminée.

Engager solidement le support de montage ( ) dans le trou de montage du cadre de montage 1.

Trou de montage

(b) Utilisation du coussinet en caoutchouc (en option) Support de fixation

caoutchouc (en option)

Support de fixation : arrière (déjà en place)

Boulon de fixation (5 mm)

1 Cadre de montage

CQ-F253U

Guide d'installation (suite)

Comment déposer l'appareil

Couper l'alimentation de l'appareil.

Retirer la plaque de façade amovible

Appuyer sur la touche [↑]

La façade amovible sera ouverte.

Bouton 10

libération

Retirez la plaque de déverrouillage (8) avec un tournevis.

3. Introduire les plaques de gamille le long des rainures sur les deux côtés de l'appareil principal jusqu'à ce qu'un déclic se manifeste.

Retirer l'appareil en repoussant les plaques davantage vers l'intérieur.

4. Retirer l'appareil des deux mains.

Système antivol

Cet appareil est équipé d'une plaque de façade amovible. Le retrait de cette plaque rend la radio totalement inopérante.

Mettre la plaque de façade amovible dans l'étui.

1. Coupez l'alimentation de l'appareil. 2. Retirez la plaque de façade amovible. (→ page 46) Appuyez doucement sur le bouton de l'étui et ouvrez le couvercle. Placez la plaque de façade dans l'étui et apportez-le avec vous lorsque vous quittez le véhicule.

Installer la plaque de façade amovible

Faites glisser le côté gauche du panneau en place. Appuyez sur le côté droit du panneau jusqu'à ce qu'un déclic se fasse entendre.

Précaution :

• Cette plaque de façade n'est pas étanche à l'eau. Ne l'exposez ni à l'eau ni à une humidité excessive.
• Ne retirez pas la plaque de façade en conduisant.
• Ne placez pas la plaque de façade sur le tableau de bord ou dans un endroit susceptible de devenir excessivement chaud.
• Ne touchez pas aux contacts de la plaque de façade amovible ni à ceux de l'appareil principal, car cela peut entraîner de mauvais contacts électriques par la suite.
• Si des saletés ou de la poussière se sont déposées sur les contacts, nettoyez-les soigneusement avec un chiffon sec et propre.

Branchements électriques

Préparation :

• Cet appareil peut être branché avec un changeur de CD optionnel (CX-DP880U). Pour plus de détails, consultez le service après-vente Panasonic le plus proche.
• Pour le branchement avec un changeur de CD, se référer aux instructions d'utilisation du changeur de CD (CX-DP880U).

Attention :

Suivez toujours le schéma de connexion ci-dessous pour éviter d'endommager l'appareil. Avant de raccorder un câble, dénudez son extrémité d'environ 5 mm. N'insérez pas le connecteur d'alimentation dans l'unité avant que l'installation électrique ne soit achevée. Isolez toujours les câbles exposés afin d'éviter un court-circuit possible avec le châssis de la voiture. Rassemblez tous les câbles et vérifiez que les bornes des câbles ne touchent à aucune pièce métallique.

Schéma de câblage

Données techniques

Généralités

Alimentation

Puissance de sortie maximale Gamme de réglage de tonalité : Graves : ±12 dB à 100 Hz Aigus : ±12 dB à 10 kHz Consommation du courant : Tension de sortie de préamplificateur Impédance du haut-parleur : 4-8 Ω Dimensions (L·H·P) Poids : 3 lbs. 1 oz (1,4 kg)

12 V c.c. (11 V - 16 V). Tension d'essai 14,4 V, masse négative 50 W x 4 canaux à 400 Hz, volume au maximum

Moins de 2 A (lecteur de cassettes en fonction : 0,5 W - 4 canaux)

2,0 V (en mode de lecture de CD : 1 kHz, 0 dB)

178 x 50 x 155 mm (7 po 1 15/16 po 6 1/10 po)

□ Radio AM

Gamme de fréquence : 530 - 1 710 kHz

Sensibilité utilisable : 28 dB μV (25 μV, S/B 20 dB)

Radio FM stéréo

Gamme de fréquence : 87,9 - 107,9 MHz Sensibilité utile : 13,2 dBf (1,25 μV, 75 Ω) Sensibilité au seuil de 50 dB : 15,2 dBf (1,6 μV, 75 Ω) Réponse en fréquence : 30-15 000 Hz (±3 dB) Facteur de rétention : 1,5 dB Sélectivité d'alternance : Séparation stéréo : 35 dB (1 kHz) Réjection d'image : 65 dB Réjection de la F.I. : 100 dB Rapport signal/bruit :

Lecteur de cassettes

Pistes : 4 pistes, lecture sur 2 canaux en stéréo

Vitesse de défilement : 4,76 cm/s (1 7/8 po/s)

Durée d'avance rapide/rebobinage : Moins de 110 s (C-60)

Réponse de ré

Pleurage et scintillement :

Rapport signal/bruit :

4.76 cm/s (1 7/8 po/s) Moins de 0.1% (C-60) 35-14,000 Hz ±3 dB (normale) 35-17,000 Hz ±3 dB (bande métal) 0.12% (Eff. pondéré) 52 dB (Dolby B NR fermé) 62 dB (Dolby B NR ouvert)

Remarque : Aux fins d'améliorations technologiques, les caractéristiques et la conception sont susceptibles de modification sans préavis.

Réduction de bruit Dolby fabriqué sous licence de Dolby Laboratories Licensing Corporation.

DOLBY et le symbole double-D D sont des marques de Dolby Laboratories Licensing Corporation.

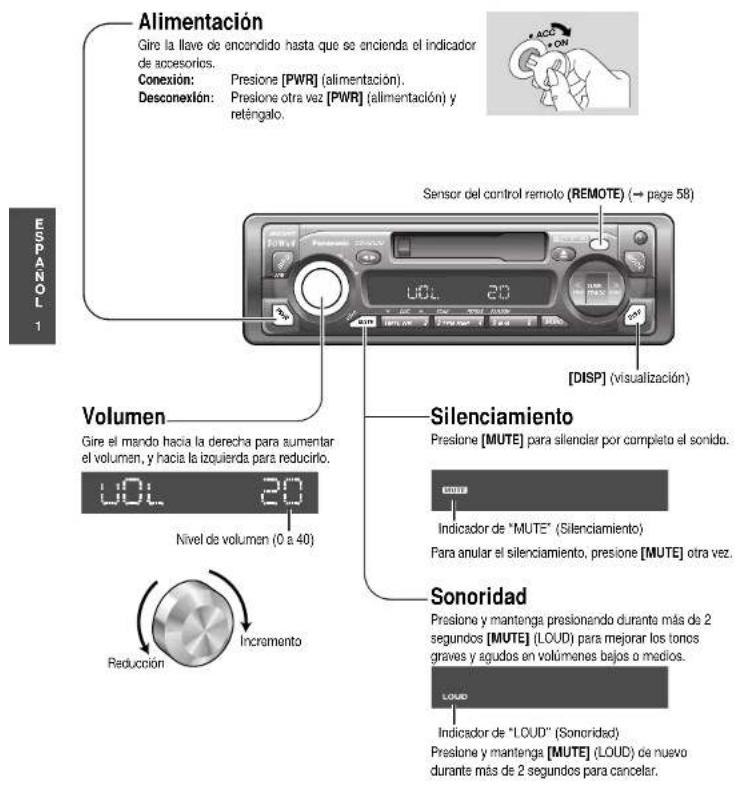

Généralités

Bouton de libération
