DHU935HME - Hotte aspirante BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Bosch
Modèle	DHU935HME
Largeur	90 cm
Poids (évacuation d'air)	9,7 kg
Poids (recyclage d'air)	10,2 kg
Alimentation électrique	220-240 V, 50 Hz
Longueur du câble d'alimentation	1,30 m
Diamètre du conduit d'évacuation	100 mm
Éclairage	2 x 40 W max, douille E14, 110 lux
Modes de fonctionnement	Évacuation d'air et recyclage d'air (avec filtre à charbon actif)
Commandes	Touche vitesse et touche lumière ON/OFF
Filtre à graisse	En toison (jetable) ou en métal (lavable)
Filtre à charbon actif	Optionnel pour mode recyclage, à changer environ 1 fois par an
Distance minimale au-dessus de la cuisinière	50 cm (électrique), 65 cm (gaz ou mixte)
Entretien des filtres métalliques	Nettoyage au lave-vaisselle ou à la main tous les 8 à 10 semaines
Remplacement du filtre à graisse en toison	Tous les 8 à 10 semaines
Nettoyage de la hotte	Eau chaude avec produit vaisselle ou nettoyant vitres non agressif
Sécurité	Débrancher avant entretien ; ne pas utiliser sans grille ; ne pas flamber sous la hotte
Réparations	Réservées à un spécialiste ; service après-vente sur appel
Informations générales	Conforme aux normes de sécurité et directives DEEE

FOIRE AUX QUESTIONS - DHU935HME BOSCH

Comment installer la hotte Bosch DHU935HME ?

L'installation doit être réalisée par une personne compétente. Fixez la hotte au mur ou sous un placard mural en respectant les distances minimales (50 cm pour cuisinière électrique, 65 cm pour gaz). Utilisez les vis fournies et assurez-vous qu'elle est de niveau. Pour le mode évacuation, raccordez un conduit de 100 mm. Pour le mode recyclage, installez un filtre à charbon actif.

Quels sont les modes de fonctionnement disponibles ?

La hotte fonctionne en mode évacuation d'air vers l'extérieur ou en mode recyclage d'air (avec filtre à charbon actif). La sélection se fait via un commutateur : position 1 pour évacuation, position 2 pour recyclage.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres métalliques se nettoient au lave-vaisselle ou à la main. Pour le lavage à la main, faites-les tremper dans de l'eau chaude avec du produit vaisselle, brossez, rincez et laissez sécher. Nettoyez-les tous les 8 à 10 semaines en fonctionnement normal.

Quand faut-il remplacer le filtre à graisse en toison ?

Le filtre à graisse en toison doit être remplacé tous les 8 à 10 semaines en utilisation normale (1 à 2 heures par jour). Utilisez uniquement des filtres d'origine pour garantir la sécurité et le fonctionnement optimal.

Comment changer l'ampoule de la hotte ?

Avant de changer l'ampoule, débranchez la hotte et assurez-vous que l'ampoule est froide. Retirez la grille du filtre, puis remplacez l'ampoule (max. 40 W, douille E14, type bougie) comme indiqué sur la figure 4 de la notice. Remontez la grille et rebranchez.

Quelle est la distance minimale entre la hotte et la cuisinière ?

La distance minimale entre la surface de cuisson et la partie la plus basse de la hotte est de 50 cm pour les cuisinières électriques et de 65 cm pour les cuisinières à gaz ou mixtes. Respectez les instructions du fabricant de la cuisinière si une distance plus grande est requise.

Que faire si la hotte ne fonctionne pas correctement ?

Vérifiez d'abord l'alimentation électrique et que la hotte est bien branchée. Si le problème persiste, contactez le service après-vente Bosch en indiquant les numéros E et FD situés sur la plaque signalétique à l'intérieur de la hotte (après retrait du filtre). Ne tentez jamais de réparer vous-même.

Peut-on utiliser la hotte sans filtre ?

Non, ne jamais utiliser la hotte sans que la grille et les filtres ne soient montés correctement. Cela présente un risque d'incendie et de dysfonctionnement. Les filtres à graisse retiennent les particules grasses et doivent être en place en permanence.

Comment éliminer l'ancien filtre à charbon actif ?

Les filtres à charbon actif usagés ne contiennent pas de substances nocives. Vous pouvez les jeter avec les déchets résiduels (poubelle ordinaire). Ne les jetez pas dans les déchets recyclables.

La hotte Bosch DHU935HME est-elle compatible avec tous les types de cuisinières ?

Oui, elle convient aux cuisinières électriques, à gaz et mixtes. Respectez les distances minimales et les règles de sécurité. Pour les cuisinières à gaz, ne dépassez pas une charge nominale maximale par brûleur (3,0 kW pour une cuisinière, 3,9 kW pour une plaque) et assurez une ventilation suffisante.

MODE D'EMPLOI DHU935HME BOSCH

Notice d'utilisation

17

Notice de montage

22

Instructions d'utilisation

Tuyau Câble d'alimentation

Évacuation Cordon d'alimentation

Sortie Alimentation

Sortie Câble d'alimentation

Échappement Cordon d'alimentation

11

fig.14

fig.15

Modes de fonctionnement

Air évacué à l'extérieur :

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure. Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson. Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.

Air recyclé :

La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien). Le filtre à charbon actif peut être acheté comme accessoire en option chez votre revendeur. Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine. Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson. Le filtre à charbon actif retient les substances odoriférantes. Si la hotte est commutée du mode d'évacuation d'air au mode de recyclage de l'air, l'ouverture d'évacuation d'air doit être scellée pour éviter toute situation dangereuse (voir accessoires en option dans les instructions d'emploi).

Avant la première utilisation

Remarques importantes :

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil. - Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur. Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil. - Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil. ! Éliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage). ! Cette hotte aspirante n'est destinée à servir que pour couvrir les besoins d'un ménage. ! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation. L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement ! ! La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

Avant la première utilisation

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles. Il est formellement interdit de faire flamber les aliments sous la hotte. L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu. En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel). La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie. Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. La société décline toute responsabilité pour d'éventuels inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non-observation des instructions reprises dans ce manuel.

Fourneaux à gaz et électriques

Ne pas utiliser un plan de cuisson à gaz avec tous les fourneaux allumés à la puissance maximale pendant plus de 15 minutes, sinon il pourrait y avoir le risque que la surface de la hotte s'échauffe pouvant ainsi causer des brûlures en cas de contact.

De plus, la hotte pourrait s'abîmer.

Dans le cas où l'on utilise plus de trois fourneaux à gaz, il faut utiliser la hotte à la puissance maximale.

Remarque : un grand fourneau avec puissance supérieure à 5 KW (type WOK) correspond à 2 fourneaux standard. Ne jamais utiliser les fourneaux à gaz sans casseroles. Régler la flamme de façon à ce qu'elle ne dépasse pas le périmètre de la casserole. Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. La société décline toute responsabilité pour d'éventuels inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non-observation des instructions reprises dans ce manuel.

Utilisation de la hotte aspirante Filtre et entretien

A Touche vitesse B Touche lumière ON/OFF

Attention ! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

Filtres à graisse :

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Filtre à graisse en toison :

La cartouche filtrante est constituée d'un matériel hautement inflammable.

Attention :

Une accumulation de résidu gras augmente l'inflammabilité et la fonction de la hotte peut être altérée.

Important :

Remplacez le filtre à graisse en toison en temps utile, sinon il y a un risque d'incendie causé par la chaleur qui s'accumule au cours de la friture ou pendant le rôtissage.

Remplacement du filtre à graisse en toison :

• Pendant le fonctionnement normal (tous les jours 1 à 2 heures) le filtre à graisse en toison doit être remplacé tous les 8 à 10 semaines. Remplacez les filtres à graisse en toison imprimés au plus tard lorsque l'impression couleur se dissout. Utilisez uniquement des filtres originaux. Ils sont conformes aux normes de sécurité et assurent un fonctionnement optimum.

Mise au rebut de l'ancien filtre à graisse en toison :

Les filtres à graisse en toison ne contiennent pas de substances nocives. Ils peuvent être éliminés comme des déchets biodégradables.

Démontage et montage du filtre à graisse en toison :

1. Enfoncez les interverrouillages sur les côtés gauche et droit de la grille du filtre. Fig. 1/1.

Filtres et entretien

1. Retirez la grille du contrôle. Fig. 1/2.
2. Retirez la grille métallique et la cartouche filtrante saturée. Fig. 2.
3. Nettoyez la grille du filtre et insérez une nouvelle cartouche filtrante. Fig. 2.
4. Serrez la cartouche filtrante avec la grille métallique. Fig. 2.
5. Réinsérez la grille du filtre. Fig. 1/2.

Les interverrouillages doivent se verrouiller en position sur les côtés gauche et droit. Fig. 1/1.

Filtres à graisse en métal :

Ces nattes filtrantes sont en métal incombustible.

Attention :

Plus elles se saturent en particules grasses, plus elles risquent de s'enflammer. D'autre part, leur saturation risque de nuire au bon fonctionnement de la hotte.

Important :

Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Nettoyage des filtres à graisse en métal :

En fonctionnement normal (1 à 2 heures par jour), le contrôle doit être nettoyé au bout de 8 à 10 semaines. Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage. Le cadre doit reposer non serré dans le lave-vaisselle. Il ne doit pas être coincé.

Important :

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse. Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit vaisselle. Ensuite, brossez les filtres, rincez-les bien puis laissez-les égoutter.

Retrait et mise en place des filtres à graisse en métal :

1. Les interverrouillages sur les côtés gauche et droit de la grille du contrôle. Fig. 1/1.
2. Retirez la grille du filtre. Fig. 1/2.
3. Retirez la grille métallique et la cartouche filtrante saturée. Fig. 2.
4. Nettoyez la grille du filtre et insérez une nouvelle cartouche filtrante. Fig. 2.
5. Serrer la cartouche filtrante avec la grille métallique. Fig. 2.
6. Réinsérez la grille du filtre. Fig. 1/2.

! Les interverrouillages doivent se verrouiller en position sur les côtés gauche et droit. Fig. 1/1.

Filtre à charbon actif :

Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Installation :

1. Enforcez les interverrouillages sur les côtés gauche et droit de la grille du filtre. Fig. 1/1.
2. Retirez la grille du filtre. Fig. 1/2.
3. Insérez le filtre à charbon actif ci-dessous dans le boîtier de la hotte et bloquez-le en position en tournant dans le sens horaire. (Fig. 3)
4. Réinsérez la grille du filtre. Fig. 1/2.

! Les interverrouillages doivent se verrouiller en position sur les côtés gauche et droit. Fig. 1/1.

Démontage :

Le démontage a lieu dans l'ordre chronologique inverse.

Changement des filtres à charbon actif :

Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an. - Les filtres à charbon actif sont en vente dans le commerce spécialisé (voir les accessoires en option). N'utilisez que des filtres d'origine. Vous garantissez ainsi un fonctionnement optimal à la hotte.

Élimination des filtres à charbon actif usés :

Les filtres à charbon actif ne contiennent pas de substances nocives. Vous pouvez par exemple les jeter à la poubelle des déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez un fonctionnement optimal de la hotte. Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif pour laver les fenêtres. Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide. N'utilisez pas de produits récurants ni d'éponges à dos abrasif. Remarque : ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler), car des taches mates pourraient apparaître.

Veuillez ne nettoyer le commutateur qu'au moyen d'un chiffon doux et humide (contenant un peu d'eau additionnée de produit à vaisselle).

Pour nettoyer le commutateur à curseur, n'utilisez pas de détergent pour les surfaces en acier.

Surfaces en acier inox :

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer. Frottez l'acier inox dans le sens de son polissage.

Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, ni avec des détergents à base de sable, de soude caustique, d'acide ou de chlore.

Remplacement de l'ampoule

Attention ! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

1. Avant de remplacer l'ampoule, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
2. Retirez le filtre à graisse (voir Filtres et maintenance).
3. Remplacez la lampe (lampes à bougies disponibles dans le commerce, max. 40 watts, douille E14). Fig. 4.
4. Pour remettre la hotte sous tension, rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

Lors de votre appel, veuillez mentionner les numéros suivants :

N°E

FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus.

Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

Remarques importantes

Les anciens appareils ne sont pas des déchets sans valeur.

Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières.

Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles. ! Cette hotte peut évacuer l'air à l'extérieur ou le recycler. Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. La distance minimale entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte

de cuisine ne doit pas être inférieure à 50 cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes. Fig.1 Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Renseignements supplémentaires pour les appareils de cuisson à gaz :

Respecter les règles d'installation actuellement en vigueur ainsi que les instructions d'installation fournies par les fabricants d'appareils ménagers à gaz. ! La hotte d'aspiration peut être installée avec un seul côté près d'une unité à bord haut ou d'un haut mur. Écart minimum de 50 mm. La hotte d'aspiration doit être installée à une distance minimale de 650 mm au-dessus des plaques de cuisson à gaz - Fig.5 - à condition que les charges calorifiques nominales (Hs) suivantes ne soient pas dépassées :

Cuisinières à gaz

Charge d'une plaque chauffante max. 3.0 kW

Charge de toutes les plaques chauffantes max. 8.3 kW

Charge du four max. 3.9 kW

Plaques à gaz

Charge d'une plaque chauffante max. 3.9 kW

Charge de toutes les plaques chauffantes max. 11.3 kW

Plaque de cuisson céramique à gaz

Les spécifications concernant la charge nominale ne s'appliquent pas aux plaques de cuisson céramiques à gaz.

Se conformer toujours aux spécifications du fabricant.

Moins la distance entre la hotte et les plaques chauffantes, plus grande est la probabilité que la montée des eaux vapeur va se condenser sous la hotte.

Avant le montage

La hotte d'aspiration peut être installée que sur une cheminée qui brûle un combustible solide (risque d'incendie dû à des étincelles) si la cheminée a une couverture fermée, non détachable et les réglementations nationales ont été observées. Cette restriction ne s'applique pas aux cuisinières à gaz et plaques de cuisson à gaz.

Évacuation de l'air à l'extérieur Fig. 6

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

Si la hotte évacue l'air à l'extérieur,

incorporer un volet anti-refoulement dans la ventouse télescopique.

Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique. Fig.7

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que :

Le conduit d'évacuation soit court et lisse. Il ait le moins possible de coudes. Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles. L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration. Conduits de section ronde :

Nous recommandons des conduits au diamètre intérieur de 100 mm.

Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter aucun coude prononcé.

100mm = 178 cm² de section.

Si les conduits ont des diamètres différents, utilisez du ruban adhésif pour étancher. Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Évacuation d'air vers le haut :

Diamètre du tuyau : 100 mm

Veillez à ce que la hotte soit équipée d'un déflecteur d'air (Fig. 8/1). Insérez le raccord d'air (Fig. 8/2).

Évacuation d'air vers l'arrière :

Diamètre du tuyau : 100 mm

Retirez le déflecteur d'air (Fig. 8/1). Insérez le raccord d'air (Fig. 8/2). Refermez le réceptacle supérieur avec le couvercle (Fig. 8/3).

Mode recyclage d'air (Fig. 9)

(S'il n'y a pas d'option Mode évacuation d'air)

L'air purifié par un filtre supplémentaire à charbon actif est amené dans la pièce. Pour l'insertion du filtre à charbon actif, voir les instructions d'utilisation. Si la hotte est commutée du fonctionnement en mode évacuation d'air au mode recyclage d'air, l'ouverture d'évacuation d'air doit être scellée pour éviter toute situation dangereuse.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.

Attention ! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Attention ! La substitution du câble d'alimentation doit être effectuée par le service d'assistance technique autorisé afin de prévenir tout risque.

Raccorder la hotte uniquement à une prise conforme aux normes. La prise doit être placée dans une zone accessible.

La prise doit être dotée de son propre circuit de protection. Si après l'installation la prise n'est plus accessible, il faut prévoir un dispositif d'interruption du circuit.

Installation fixe :

L'installation fixe peut être réalisée uniquement par une personne compétente et autorisée. Prévoir un interrupteur omnipolaire avec une ouverture des contacts de minimum 3 mm, ainsi qu'un disjoncteur.

Le remplacement du câble doit être effectué uniquement par le producteur, par le centre d'assistance ou par une personne compétente et autorisée pour éviter d'éventuels dangers.

Données électriques :

Les données techniques de l'appareil se trouvent sur l'étiquette des caractéristiques à l'intérieur de l'appareil derrière les filtres anti-graisses.

En cas de réparation, débrancher la hotte du circuit électrique.

Longueur du câble d'alimentation : 1,30 m. La hotte est conforme aux directives EMC.

Montage de la hotte

Au mur

Avec 4 vis. Fig. 10.

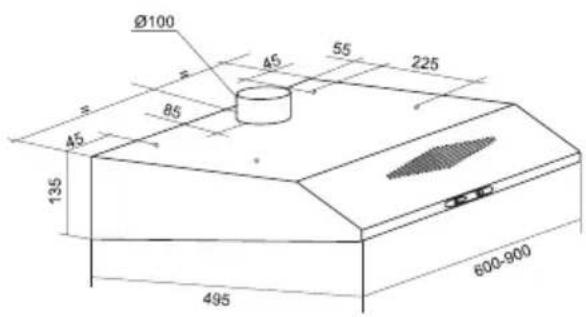

1. Marquez les trous de forage pour le montage. Les dimensions peuvent être trouvées dans la Fig. 10 ou on peut utiliser le gabarit.
2. Percez des trous avec un diamètre de 6 mm et insérez les chevilles alignées avec le mur.
3. Vissez les vis supérieures (à gauche et à droite) jusqu'à ce qu'il y ait un écart d'environ 7 mm entre la tête de vis et le mur.
4. Retirez la grille du contrôle (voir les instructions d'utilisation).
5. Attachez la hotte d'aspiration.
6. Si la hotte n'est pas parfaitement horizontale (fig. 11/1), ajustez-la à l'aide des vis de réglage (fig. 11/2).
7. Serrez la vis inférieure (avec rondelle) à l'intérieur de la hotte. Fig. 12.

Sur placard mural

Largeur hotte aspirante 60 cm :

Avec 4 vis. Fig. 13.

Largeur hotte aspirante 90 cm :

Avec 4 vis. Fig. 13.

1. Les dimensions des trous de montage sont disponibles dans la Fig. 13, ou on peut placer le modèle sur la base du placard mural.
2. Marquez les trous de montage et percez des trous de guidage avec un poinçon. Fig. 13.

En mode d'évacuation d'air (vers le haut), marquez l'ouverture d'évacuation d'air et découpez-la. Fig. 13.

Déterminez l'emplacement du câble de connexion ; si nécessaire, découpez le placard. 3. Retirez la grille du filtre (voir les instructions d'utilisation). 4. Vissez la hotte à la base du placard. Fig. 14.

Montage final

Hotte aspirante

Sélection du mode de fonctionnement Fig. 15 :

Mode évacuation d'air : Position 1. Mode recyclage d'air : Position 2. Connectez au réseau électrique. Insérez la grille du filtre (voir mode d'emploi).

Spécifications

Poids en kg :

selon DIN 44971

Largeur	Évacuation d'air	Récirculatiod'air
60 cm	8,2	8,7
90 cm	9,7	10,2

Éclairement en lux :

110 Lux (2 x 40 Watt)

Sous réserve de modifications de conception dans le cadre du développement technique.

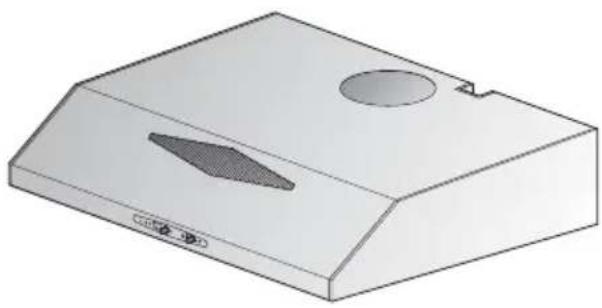

Hotte aspirante

Modes de fonctionnement de la hotte

Mode évacuation d'air :

Le ventilateur de la hotte aspire les vapeurs de cuisine et les évacue à l'extérieur du logement à travers un filtre à graisse. Le filtre à graisse retient les particules de graisse contenues dans les vapeurs de cuisine. La cuisine est ainsi débarrassée des graisses et des odeurs.

Mode recyclage d'air :

Ce mode nécessite l'installation d'un filtre à charbon actif (voir section « Filtres et leur entretien »). Le kit de montage et les filtres de rechange peuvent être achetés dans un magasin spécialisé. Les numéros de référence correspondants peuvent être trouvés dans la notice d'utilisation. Le ventilateur de la hotte aspire les vapeurs de cuisine, qui passent à travers le filtre à graisse et le filtre à charbon actif. Ensuite, l'air purifié est renvoyé dans la cuisine. Le filtre à graisse retient les particules de graisse contenues dans les vapeurs de cuisine. Le filtre à charbon actif élimine les substances odorantes. Lors du changement du mode d'évacuation d'air au mode recyclage, il est impératif de retirer la grille pour éviter toute situation dangereuse (voir paragraphe Accessoires supplémentaires dans la notice

d'utilisation).

Avant la première utilisation de la hotte

Важные указания:

Эта инструкция по эксплуатации относится к нескольким моделям вытяжек. Возможно, что описанные в ней отдельные детали оснащения отсутствуют в вашей вытяжке. Та вытяжка соответствует действующим правилам техники безопасности. Ремонт вытяжки должен выполняться только квалифицированным персоналом. Неправильно выполненный ремонт вытяжки может привести к возникновению серьезной опасности для пользователя. Перед первым использованием новой вытяжки внимательно прочитайте инструкцию по эксплуатации. Она содержит важную информацию по вашей безопасности, а также по эксплуатации вытяжки и уходу за ней. Сохраните инструкцию по эксплуатации и монтажу для возможной передачи последующему владельцу.

Утилизацию упаковочного материала следует проводить должным образом (см. инструкцию по монтажу).

Данная вытяжка предусмотрена исключительно для использования в домашних условиях. Перед проведением любых работ по чистке и техническому обслуживанию прибора, отключите его от электрической сети. Данное оборудование предназначено для использования лицами (в т.ч. детьми) с ограниченными физическими возможностями, психическими недостатками, с нарушением осязательной чувствительности, а также с недостаточным опытом и/или знанием по эксплуатации данного прибора, за исключением случаев, если работа с оборудованием осуществляется под контролем специалиста или в соответствии с руководством по эксплуатации, полученным от лиц, несущих ответственность за их безопасность. Следите, чтобы оборудование не использовалось детьми в качестве игрушки.

Перед первым использованием вытяжки

Запрещается пользоваться вытяжкой без установленной решетки. Запрещается пользоваться вытяжкой в качестве опорной поверхности. Обеспечьте достаточную вентиляцию помещения во время работы кухонной вытяжки одновременно с другими устройствами сгорания.

Запрещается подсоединять канал вытяжки к действующим дымовым трубам, а также к шахтам вентиляции подобных помещений с устройствами сгорания.

Предупреждение: жир и масло легко воспламеняются. Поэтому всегда следите за приготовлением пищи с жиром или маслом, например, в случае приготовления катореля фри.

Не готовьте под вытяжкой на открытом огне. Никогда не оставляйте свободно гореть газовую конфорку без установленной на нее посуды.

c²b² + 3a² = -2
