FOIRE AUX QUESTIONS - SRD876D Hanwha

Comment allumer l'enregistreur de voix Hanwha SRD876D ?

Pour allumer l'enregistreur, appuyez et maintenez enfoncé le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'allume.

Comment enregistrer une voix ?

Pour commencer un enregistrement, appuyez sur le bouton 'Enregistrer' et parlez normalement. Appuyez à nouveau sur le bouton 'Enregistrer' pour arrêter l'enregistrement.

Comment écouter un enregistrement ?

Pour écouter un enregistrement, allez dans le menu principal, sélectionnez 'Mes enregistrements' et choisissez l'enregistrement que vous souhaitez écouter. Appuyez sur le bouton 'Lecture'.

Que faire si l'enregistreur ne s'allume pas ?

Vérifiez si la batterie est chargée. Si elle est déchargée, rechargez-la en utilisant le chargeur fourni. Si l'appareil ne s'allume toujours pas, contactez le support technique.

Comment supprimer un enregistrement ?

Pour supprimer un enregistrement, accédez à 'Mes enregistrements', sélectionnez l'enregistrement que vous souhaitez supprimer, puis appuyez sur le bouton 'Supprimer'. Confirmez la suppression.

Comment transférer des enregistrements sur un ordinateur ?

Connectez l'enregistreur à votre ordinateur à l'aide du câble USB fourni. L'appareil devrait apparaître comme un disque externe. Copiez les fichiers d'enregistrement sur votre ordinateur.

Comment régler le volume de lecture ?

Utilisez les boutons 'Volume +' et 'Volume -' situés sur le côté de l'appareil pour ajuster le niveau de volume pendant la lecture.

L'enregistreur ne reconnaît pas ma voix, que faire ?

Assurez-vous que l'enregistreur est à une distance appropriée de votre bouche et que vous parlez clairement. Vérifiez également que le microphone n'est pas obstrué.

Quelle est la capacité de mémoire de l'enregistreur ?

L'enregistreur Hanwha SRD876D dispose d'une capacité de mémoire de 8 Go, ce qui peut stocker jusqu'à 288 heures d'enregistrements audio en fonction de la qualité sélectionnée.

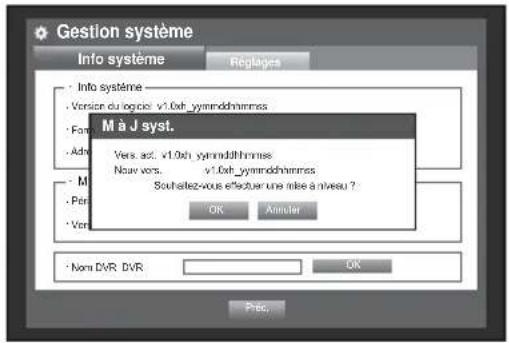

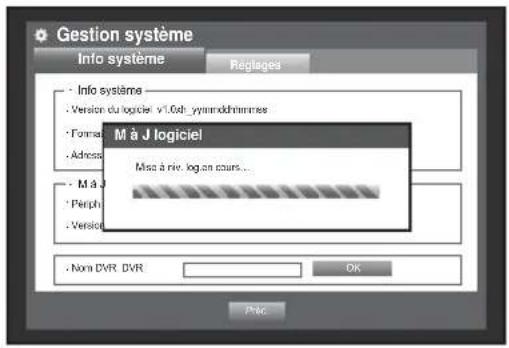

Comment mettre à jour le firmware de l'enregistreur ?

Visitez le site officiel de Hanwha pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour l'appareil via le câble USB.

MODE D'EMPLOI SRD876D Hanwha

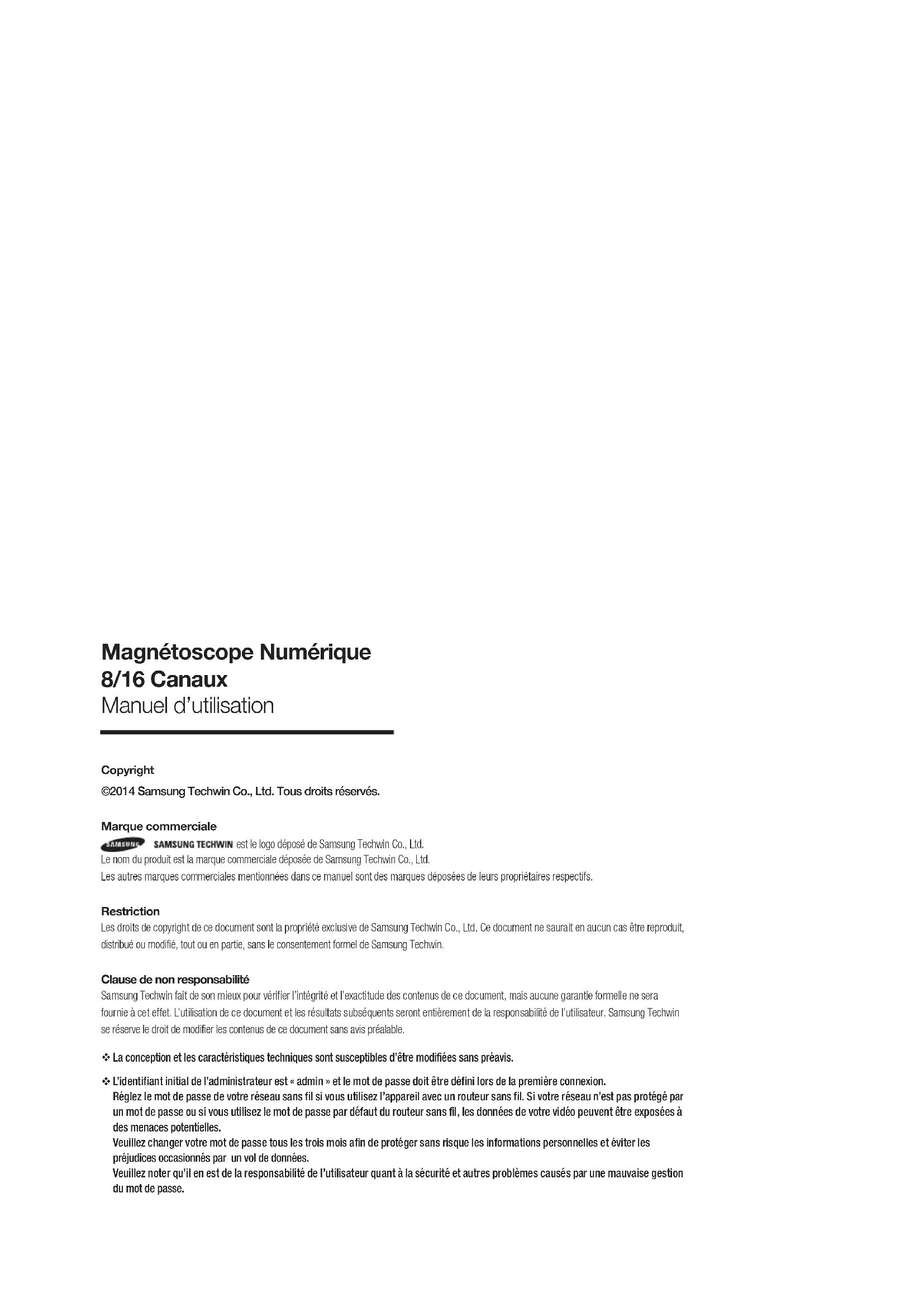

Manuel d'utilisation

Magnétoscope Numérique

8/16 Canaux

Manuel d'utilisation

Copyright

©2014 Samsung Techwin Co., Ltd. Tous droits réservés.

Marque commerciale

SAMSUNG TECHWIN est le logo déposé de Samsung Techwin Co., Ltd.

Le nom du produit est la marque commerciale déposée de Samsung Techwin Co., Ltd.

Les autres marques commerciales mentionnées dans ce manuel sont des marques déposées de leurs propriétaires respectifs.

Restriction

Les droits de copyright de ce document sont la propriété exclusive de Samsung Techwin Co., Ltd. Ce document ne saurait en aucun cas être reproduit, distribué ou modifié, tout ou en partie, sans le consentement formel de Samsung Techwin.

Clause de non responsabilité

Samsung Techwin fait de son mieux pour vérifier l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Samsung Techwin se réserve le droit de modifier les contenus de ce document sans avis préalable.

• La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

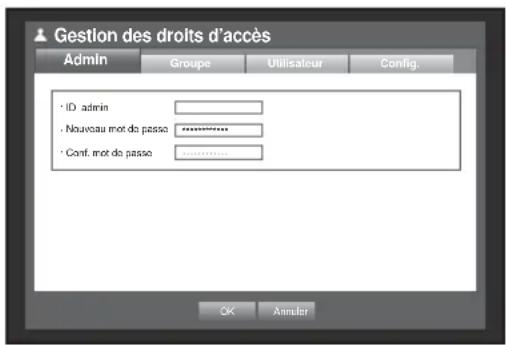

  L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion.

Réglez le mot de passe de votre réseau sans fil si vous utilisez l'appareil avec un routeur sans fil. Si votre réseau n'est pas protégé par un mot de passe ou si vous utilisez le mot de passe par défaut du routeur sans fil, les données de votre vidéo peuvent être exposées à des menaces potentielles.

Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.

Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lisez attentivement ces instructions d'utilisation avant d'utiliser l'appareil.

Conformez-vous à toutes les consignes de sécurité listées ci-dessous.

Conservez ces instructions d'utilisation en vue d'une consultation ultérieure.

1) Lisez les instructions.
2) Conservez les instructions.
3) Tenez compte de tous les avertissements.
4) Suivez toutes les instructions.
5) N'utilisez jamais cet appareil à proximité de l'eau.
6) Nettoyez uniquement avec un chiffon sec.

7) N'obstruez aucun orifice de ventilation, installez l'appareil conformément aux instructions du fabricant.

8) Ne l'installez pas à proximité d'une source de chaleur telle que des radiateurs, des registres de chaleur, des fours ou d'autres appareils (y compris des amplificateurs) produisant de la chaleur.

9) Ne démontez pas le dispositif de sécurité de la prise de terre ou de la prise polarisée. Les fiches polarisées disposent de deux broches, dont l'une est plus large que l'autre. En revanche, les prises de terre comportent deux fiches ainsi qu'une broche de mise à la terre. Dans les deux cas, la broche large et la troisième broche garantissent votre sécurité. Si la fiche fournie ne s'adapte pas sur votre prise murale, renseignez-vous auprès d'un électricien pour remplacer cette dernière.

10) Protégez le cordon d'alimentation afin d'éviter qu'il ne soit piétiné ou pincé, tout particulièrement au niveau des fiches, des prises et au point où il sort de l'appareil.

11) Utilisez uniquement des accessoires spécifiés par le fabricant.

12) Utilisez uniquement un chariot, un socle, un trépied, une console ou une table spécifiée par le fabricant ou vendue avec l'appareil. En cas d'utilisation d'un chariot, déplacez l'ensemble chariot/appareil avec précaution afin d'éviter toute blessure due à un basculement de cet ensemble.

13) Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.

14) Confiez l'ensemble des réparations au personnel qualifié. Une réparation est nécessaire en cas de dommage subi par l'appareil, quel qu'il soit : cordon d'alimentation ou fiche endommagée, projection de liquide ou chute d'objets sur l'appareil, exposition à la pluie ou à l'humidité, dysfonctionnement, chute.

Ce manuel fournit des informations de fonctionnement nécessaires à l'utilisation de l'appareil et contient une description de chaque pièce et sa fonction ainsi que le menu ou les paramètres du réseau.

Gardez à l'esprit les mises en garde suivantes :

• SAMSUNG est propriétaire des droits d'auteurs de ce manuel.
• Il ne peut être reproduit sans le consentement écrit de SAMSUNG.
• Nous ne pouvons être tenus pour responsables des pertes relatives à ce produit, suite à l'utilisation d'un produit non conforme ou au non respect des instructions mentionnées dans ce manuel.
• Si vous désirez ouvrir le boîtier de votre système pour vérifier les problèmes, veuillez consulter le technicien du point de vente où vous avez acheté le produit.
• Avant d'installer un disque dur supplémentaire ou de connecter un périphérique SATA à cet appareil, vérifiez sa compatibilité.

Attention

Pile

Mettre un mauvais type de pile dans votre produit peut causer une explosion. Vous devez donc utiliser le même type que celle actuellement utilisée avec le produit.

Veuillez trouver ci-dessous les caractéristiques de la pile à utiliser.

• Tension normale : 3V
- Capacité normale : 220mAh
• Courant de décharge : 0,2mA
- Température de fonctionnement : -20°C \~ +85°C (-4°F \~ +185°F)

Attention

• Branchez le cordon d'alimentation à une prise mise à la terre.
• La prise d'alimentation fait office de système de déconnexion ; elle doit donc rester accessible en permanence.
• Les piles ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.
• Il existe un risque d'explosion lié au remplacement de la batterie par un type de batterie inapproprié. Veillez à mettre au rebut les batteries usées selon les instructions fournies.

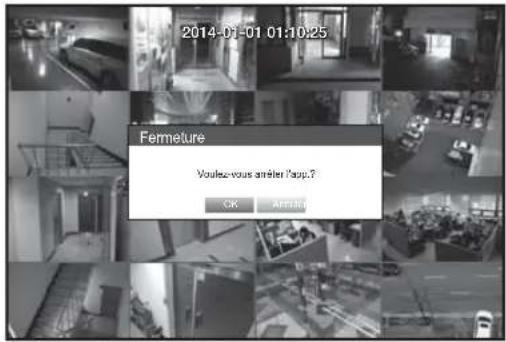

Arrêt système

Eteindre l'appareil alors qu'il est en fonctionnement ou effectuer des actions non autorisées peut endommager le disque dur ou le produit lui-même. En outre, cela peut causer un dysfonctionnement du disque dur lors de l'utilisation du produit.

Pour couper le courant en toute sécurité, appuyez sur le bouton de mise sous tension à l'avant de l'appareil en vue d'une confirmation du message. cliquez sur puis débranchez le câble d'alimentation.

Vous pouvez installer un système d'alimentation sans coupure pour garantir un fonctionnement sécurisé et prévenir les dommages causés par des coupures d'alimentation inattendues. (Pour toutes questions concernant les systèmes d'alimentation sans coupure, veuillez consulter votre distributeur).

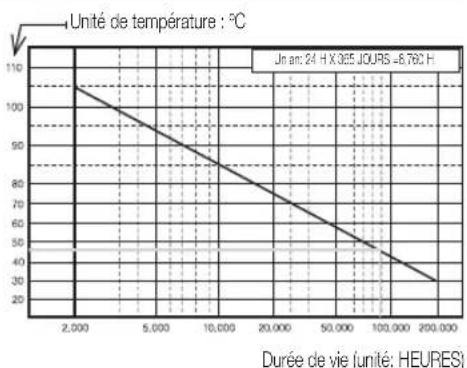

Température de fonctionnement

La gamme de température de fonctionnement garantie de ce produit est de 0°C \~ 40°C (32°F \~ 104°F). Cet appareil peut ne pas fonctionner correctement si rangé pendant une période prolongée à des températures inférieures aux températures garanties.

Si vous désirez utiliser l'appareil suite à un rangement prolongé à température faible, installez le produit à température ambiante pendant quelques temps puis faites-le fonctionner.

La gamme de température relative au disque dur intégré est de 5°C \~ 55°C (41°F \~ 131°F).

Le disque dur peut ne pas fonctionner sous des températures inférieures aux températures garanties.

Port Ethernet

Cet appareil est destiné à un usage en intérieur et l'ensemble du câblage de communication est limité pour l'intérieur d'un bâtiment.

Consignes de sécurité

L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion.

Réglez le mot de passe de votre réseau sans fil si vous utilisez l'appareil avec un routeur sans fil. Si votre réseau n'est pas protégé par un mot de passe ou si vous utilisez le mot de passe par défaut du routeur sans fil, les données de votre vidéo peuvent être exposées à des menaces potentielles.

Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.

Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.

TABLE DES MATIÈRES

PRÉSENTATION

3

3 Consignes de Sécurité Importantes
4 Avant le Démarrage
6 Table des Matières
8 Caractéristiques
10 Noms des Composants et Fonctions (Avant)
12 Noms des Composants et Fonctions (Arière)

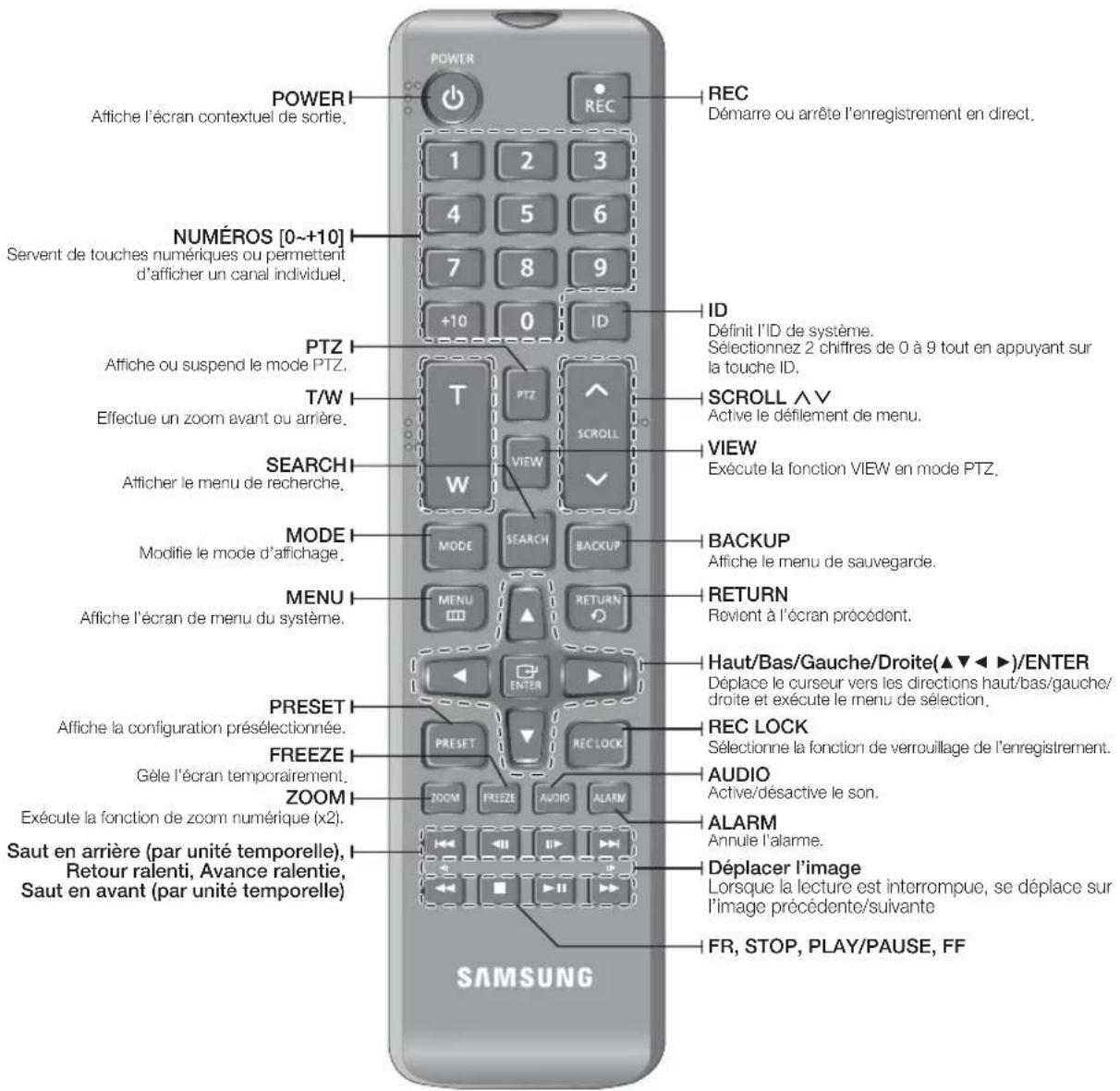

14 Télécommande

INSTALLATION

16

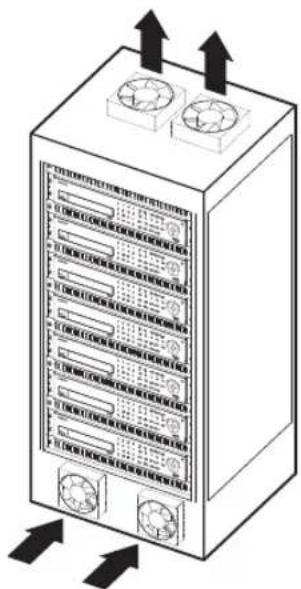

16 Vérification de l'environnement de l'installation

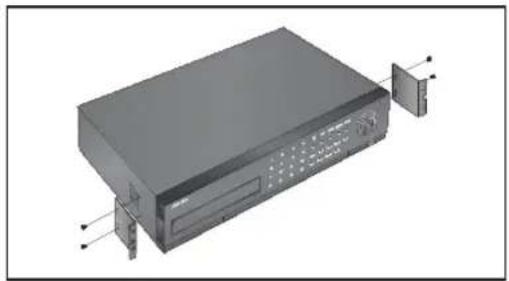

17 Installation du Rack

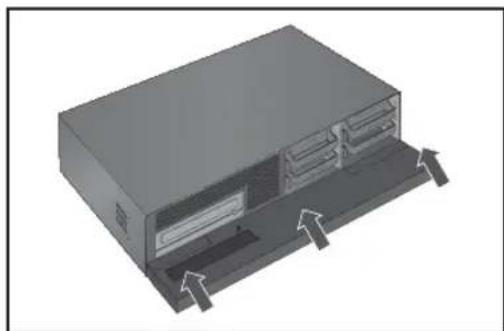

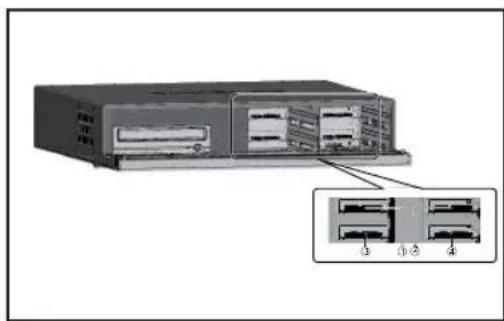

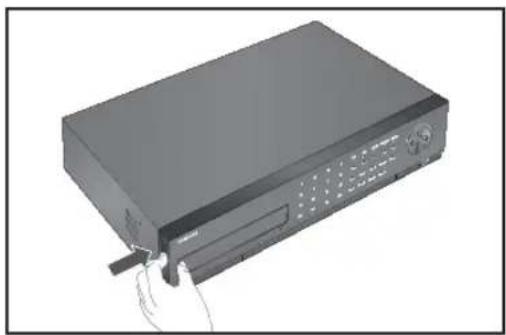

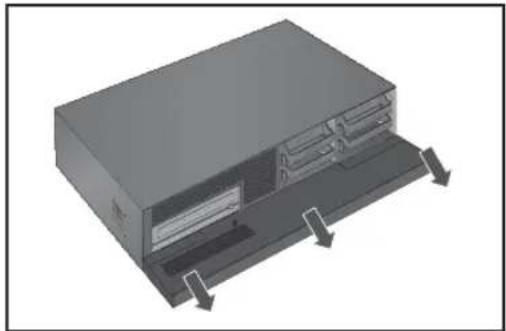

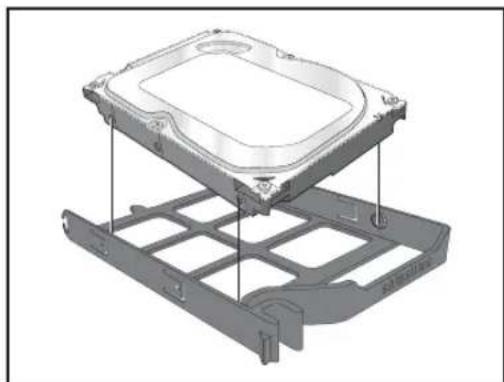

17 Installation du Disque Dur

CONNEXION À D'AUTRES PÉRIPHÉRIQUES

20

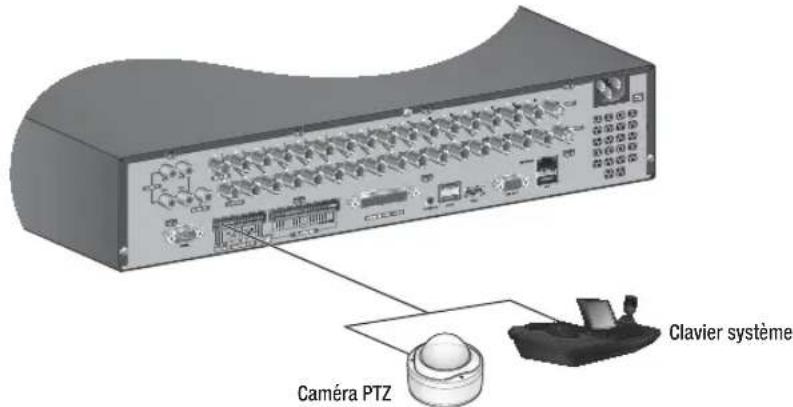

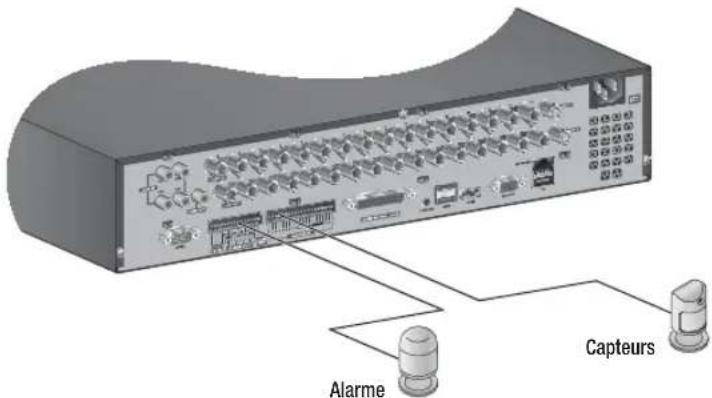

20 Connexion des appareils externes

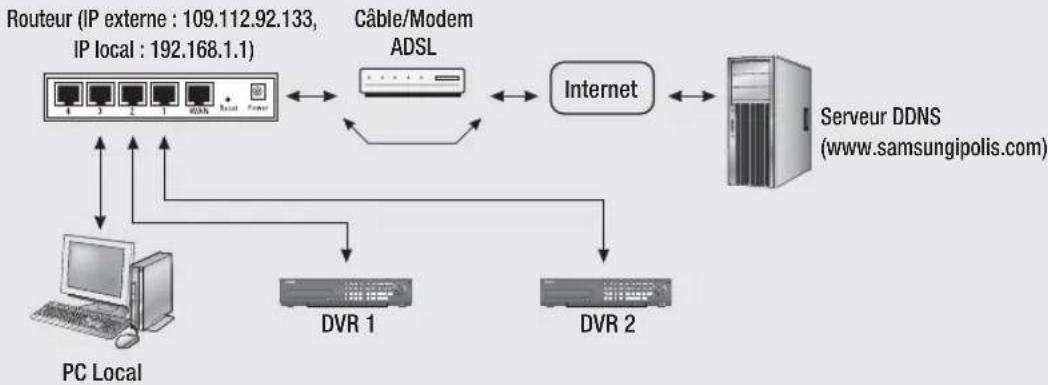

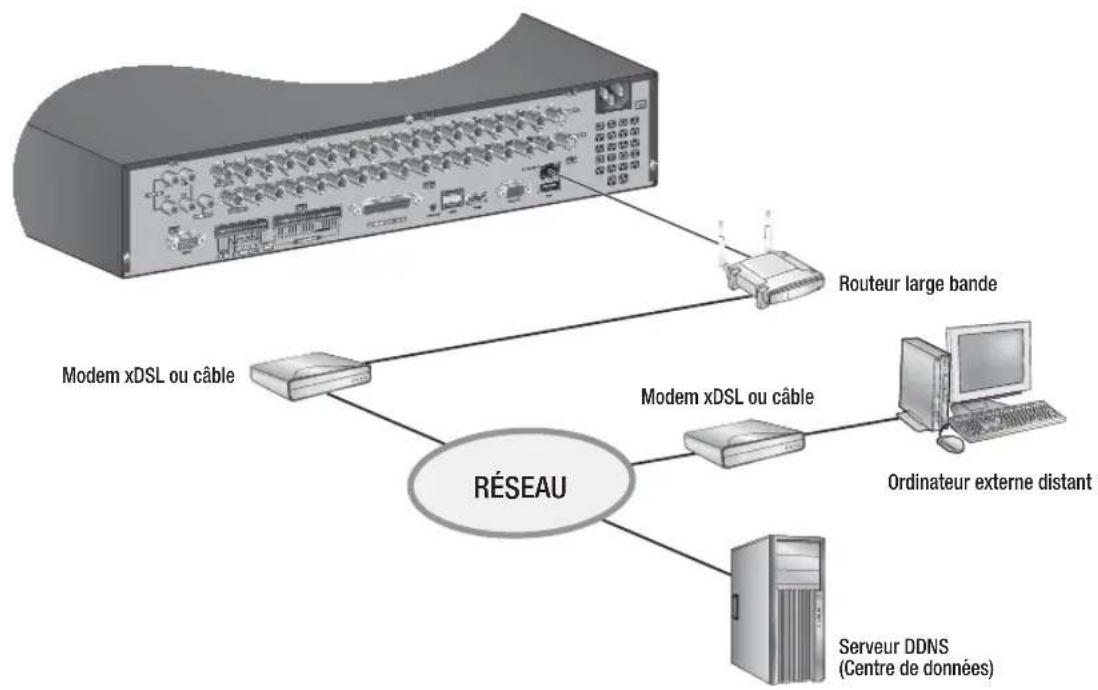

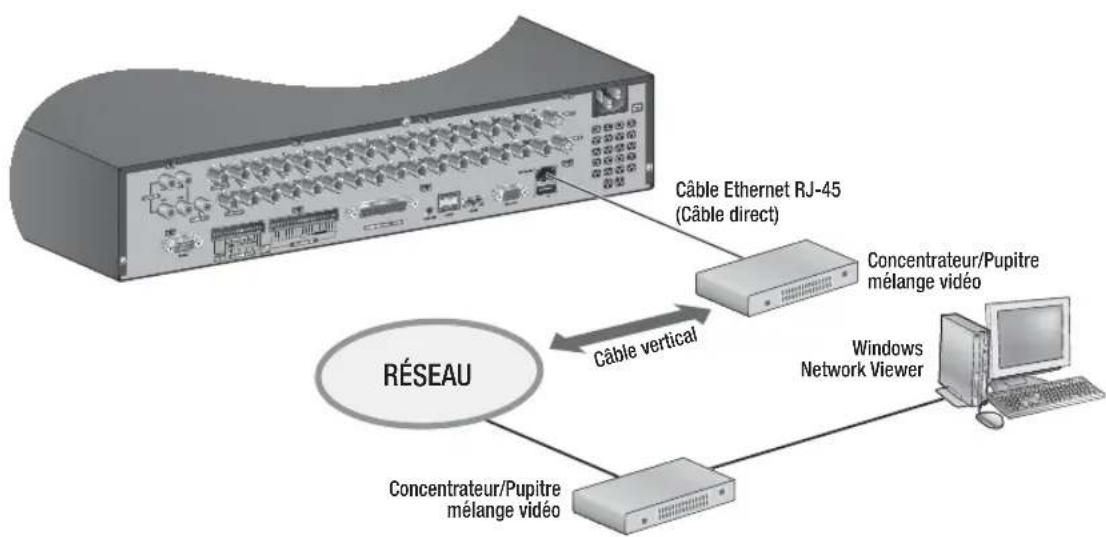

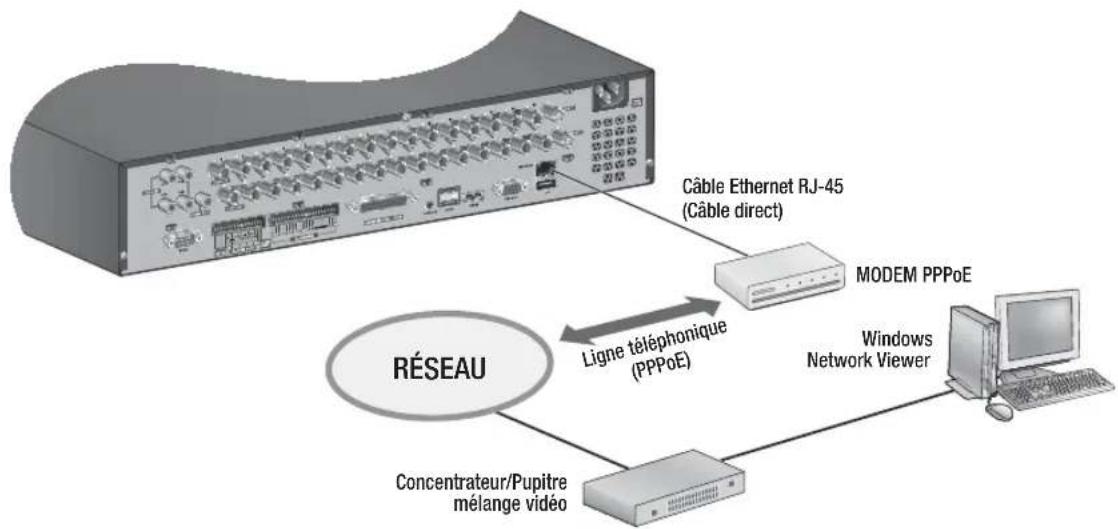

23 Connexion réseau

LIVE

25

25 Informations Préalables

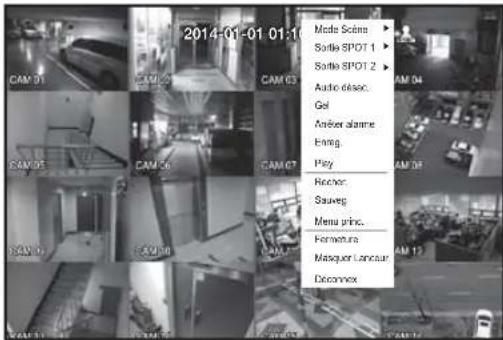

28 Configuration de l'écran live (Direct)
33 Mode Live

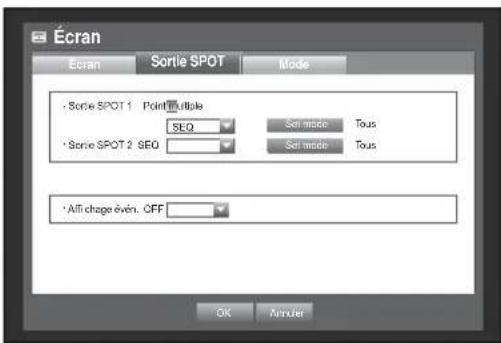

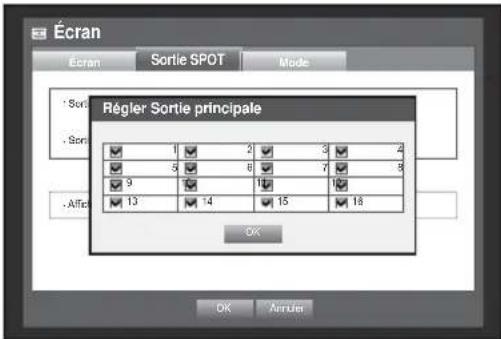

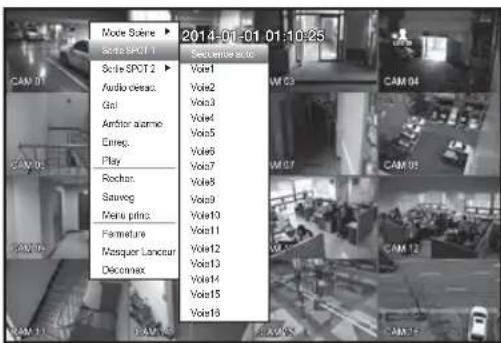

35 Sortie SPOT
36 Zoom
36 Activation/Désactivation Audio

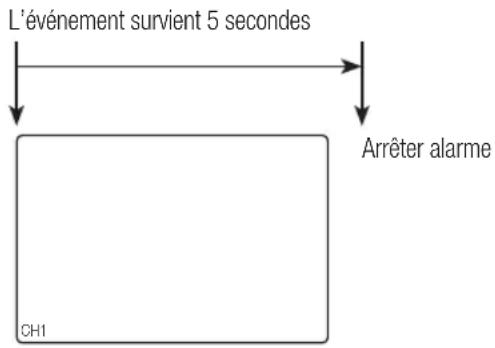

36 Gel
37 Suivi d'événement

MENU PRINC.

38

38 Configuration du Système

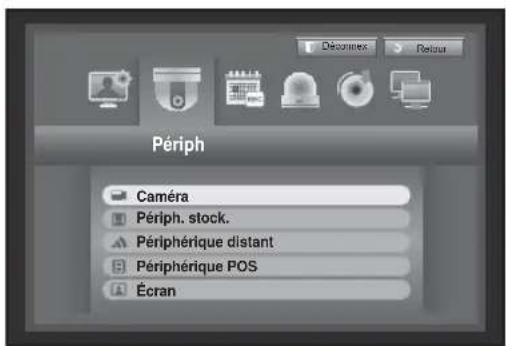

48 Réglage du Périphérique

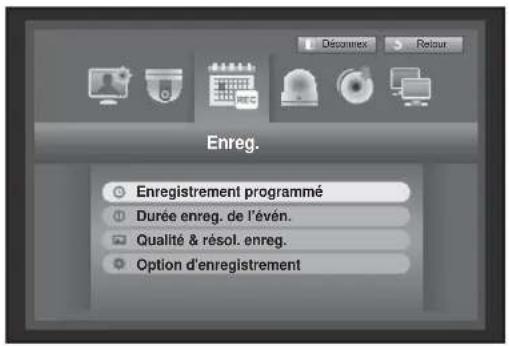

58 Réglage de l'enregistrement
61 Réglage de l'événement

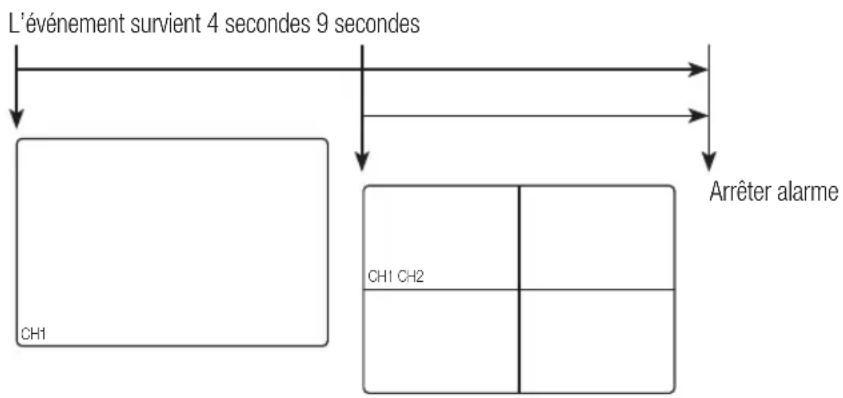

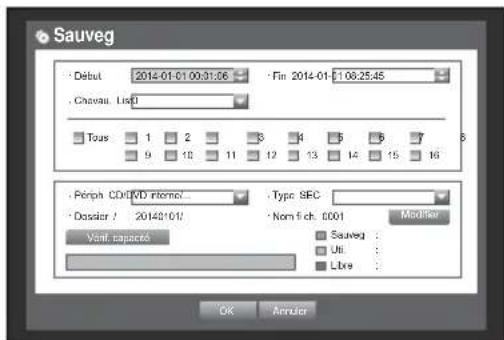

64 Sauvegarde

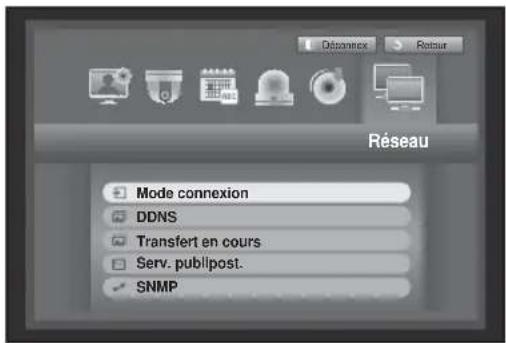

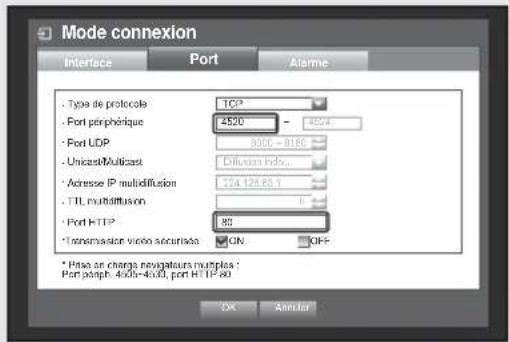

66 Configuration Réseau
79 Commande d'un Périphérique PTZ

87 Présentation de Web Viewer

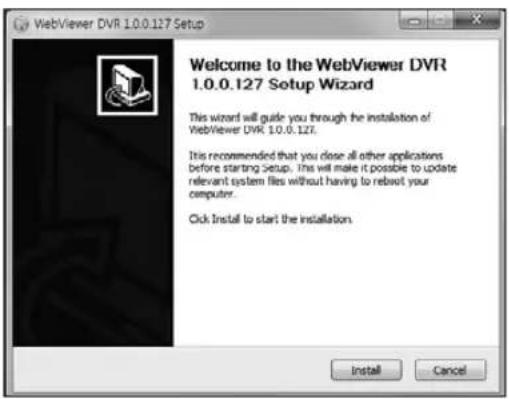

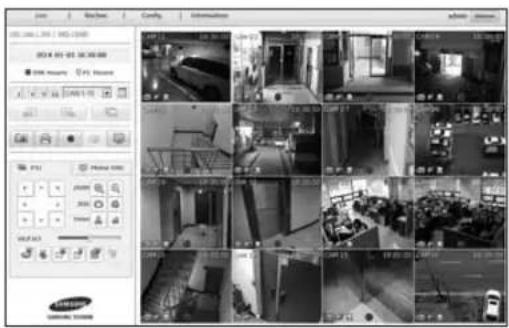

88 Connexion de Web Viewer (Windows)

90 Utilisation de Live Viewer (Windows)

95 Contrôler une caméra PTZ connectée

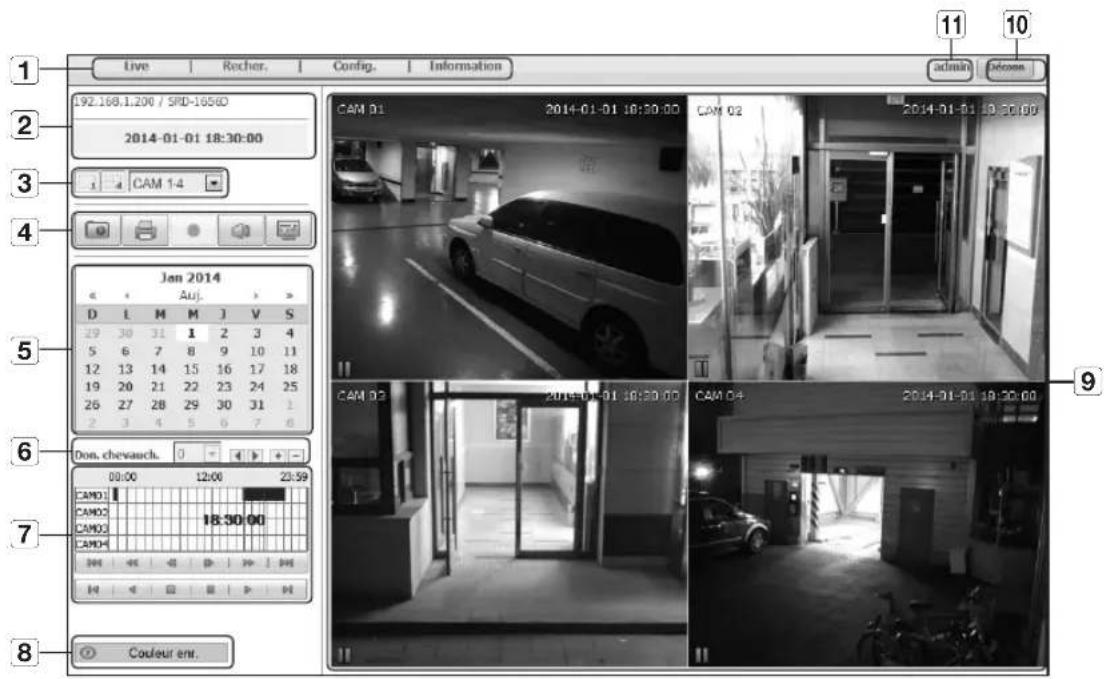

98 Utilisation de Search Viewer

101 Configuration du Visionneur

113 A Propos

114 Connexion de Web Viewer (Mac)

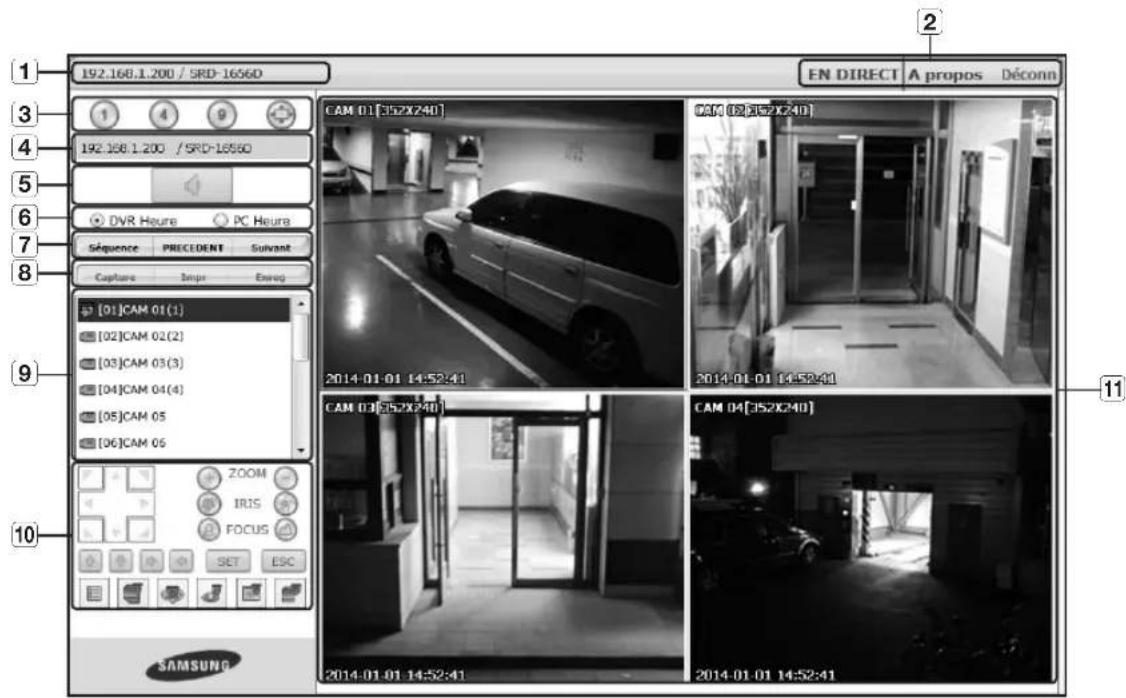

116 Utilisation de Live Viewer (Mac)

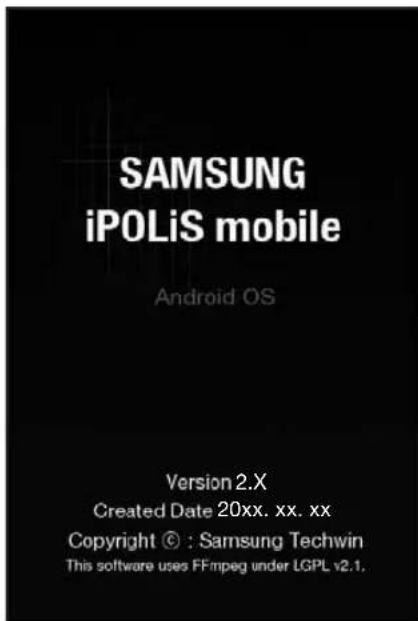

117 Mobile Viewer

VISIONNEUR DE SAUVEGARDE

118

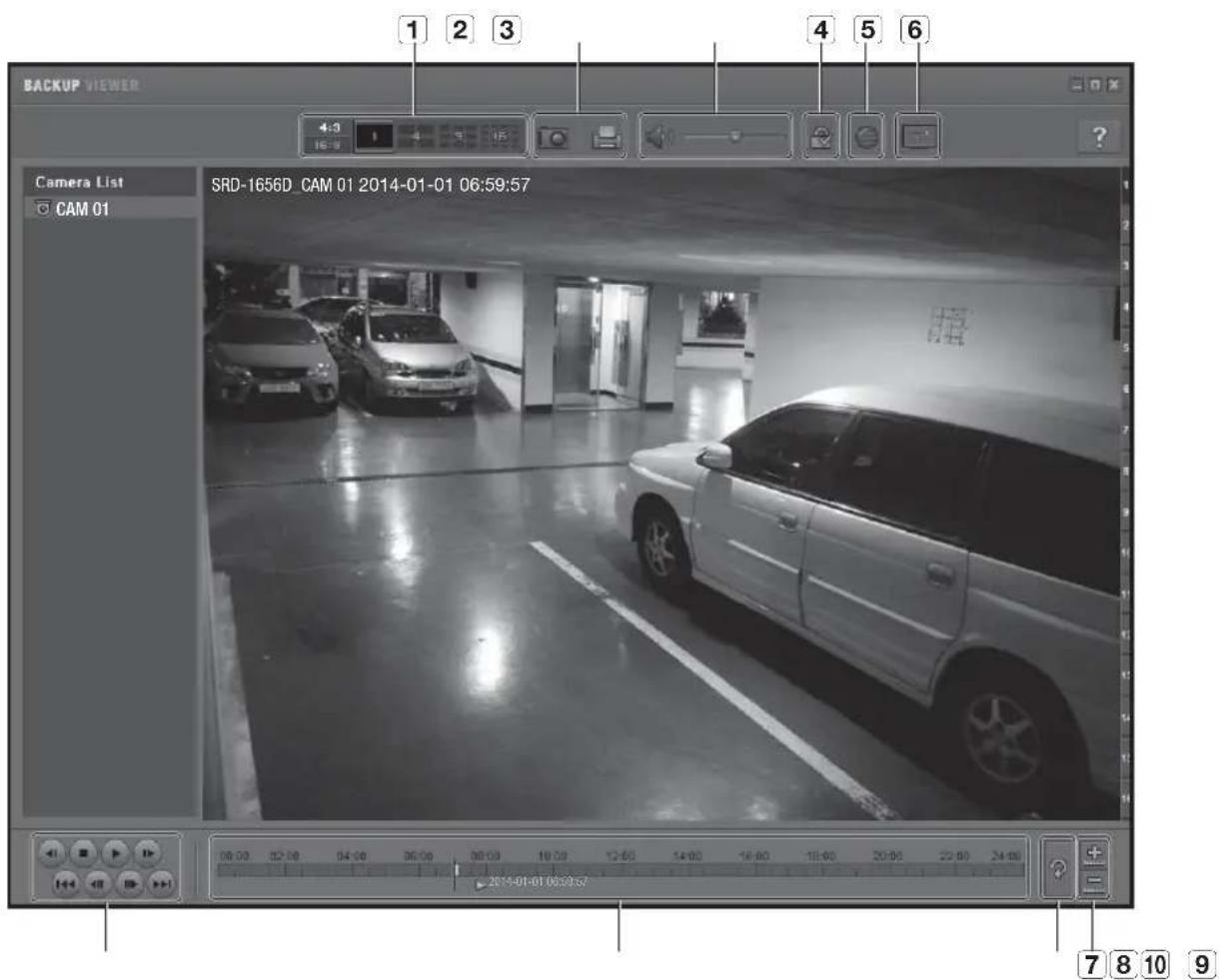

118 Visionneur de sauvegarde au Format SEC

ANNEXES

120

120 Caractéristiques du produit

123 Vue du Produit

125 Réglage par défaut

129 Dépannage (FAQ)

Le produit comprime l'entrée de caméra des chaînes 8/16 avec codec vidéo H.264, et prend en charge un enregistrement simultané et une lecture d'une entrée audio d'une chaîne 8/16 vers/de disque dur.

En outre, il gère la connectivité réseau et autorise le contrôle à distance des données depuis un ordinateur distant via le transfert des données vidéo et audio.

• Interface utilisateur commode
- Connecteurs d'entrée composite 8/16 canaux
- Prise en charge des formats d'enregistrement CIF(S)/2CIF(M)/4CIF(L)/WD1/1280H
- Avec le codec spécifique au réseau, le transfert réseau est activé indépendamment des conditions de l'enregistrement

- Affichage des informations et de l'état du disque dur à l'aide de HDD SMART

• Performance CODEC : 8CH : 240FPS(NTSC)/200FPS(PAL) 16CH : 480FPS(NTSC)/400FPS(PAL)

- Fonction d'écrasement du disque dur

- Sauvegarde de disque dur de grande capacité via le câble USB 2.0 haute vitesse

- Boucle de 8/16 canaux par connecteur vidéo

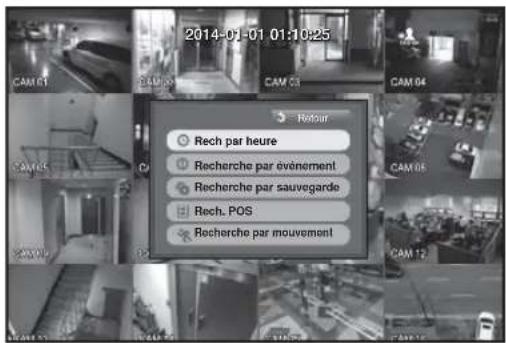

- Divers modes de recherche disponibles (Rech par Heure, Recherche par Événement, Recherche par Sauvegarde et Recherche par Mouvement, POS)

- Divers modes d'enregistrement disponibles (Manuel, Événement et Enregistrement programmé)

- Interface d'alarme

- Fonction de contrôle à distance via Network Viewer, Smart Viewer et Mobile Viewer

- Prend en charge les protocoles coaxiaux

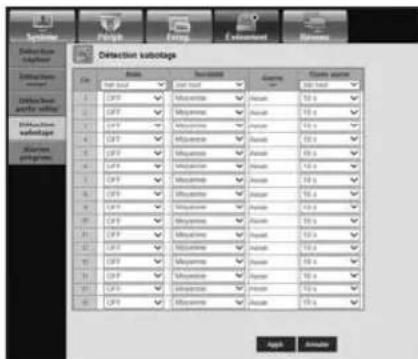

- Détection sabotage

FC CE

Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.

Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiophoniques.

Le fonctionnement de cet équipement au sein d'une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de corriger l' interférence à ses propres frais.

Contenu

Déballez le produit et placez-le sur une surface plane ou à l'emplacement qui lui est réservé. Vérifiez que les éléments suivants sont contenus dans l'emballage, en plus de l'unité principale.

DVR	Cordon D'alimentation
Souris	Manuel utilisateur ou manuel de référence rapide	Télécommande / Piles Télécommande (taille AAA)
CD du Logiciel Network Viewer / Manuel D'utilisation	Bornier de connexion (15 broches) Bornier de connexion (20 broches)
Vis de fixation du support Supports pour Rack

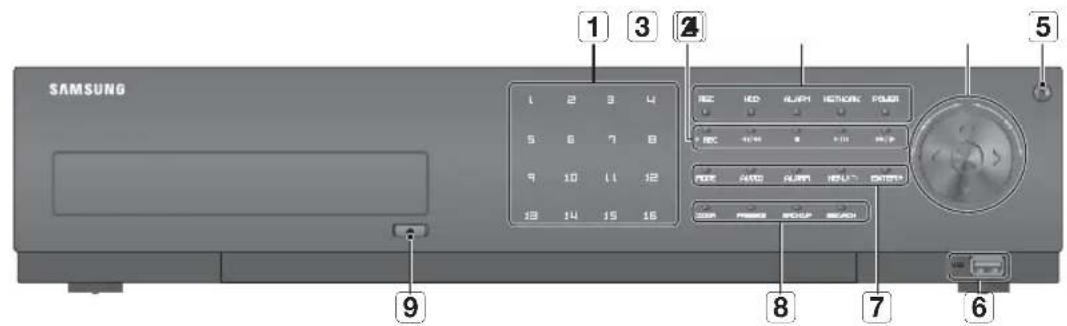

NOMS DES COMPOSANTS ET FONCTIONS (AVANT)

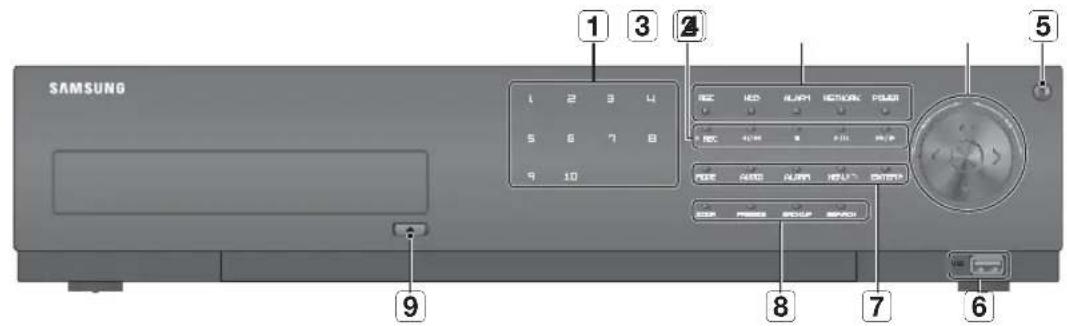

SRD-876D

SAMSUNG 1 3 2 1 2 3 4 5 6 7 8 9 10 REC LED ALAPY NETWORK POWER REC AIR 8 AIR POWER SEE ALAB AIR AIR AIR SEE PRESS GROUP SPACI 8 7 6

SRD-1656D/1676D

SAMSUNG 1 3 2 REC LED ALIPH NETWORK POWER REC AIR AIR AIR AIR FREE AUTO ALIPH AIR AIR 300 MHz GPS SEAD 9 8 7 6

Noms des composants Fonctions
1	Canal	Sélectionne les numéros de canaux directement en mode Direct ou par leur numéro en mode de saisie numérique.
2	REC Démarre ou arrête l'enregistrement.

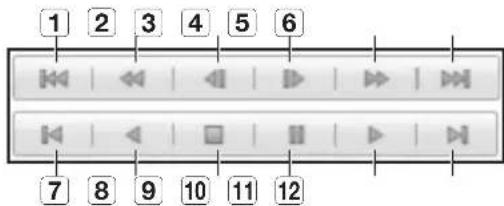

	◀/◀◀	Retour en arrière pas à pas (◀) : Effectue une recherche arrière image par image en mode PAUSE.Retour rapide (◀◀) : Effectue un retour rapide en cours de lecture. (2x-64x)
	■	Stop : Arrête la lecture.
	▶/II	Play/Pause : Suspend ou rétablit l'affichage à l'écran.
	▶▶/I▶	Avance rapide (▶▶) : Effectue une lecture avant rapide. (2x-64x)Avance pas à pas (I▶) : Effectue une recherche avant image par image en mode PAUSE.
3	Commande caméra	REC : S'allume en cours d'enregistrement.
		HDD : Affiche l'accès normal au disque dur.Lors de l'accès au disque dur, la DEL clignote.
		ALARM : S'allume lorsqu'un événement se produit.
		NETWORK : Affiche l'état de la connexion et la transmission des données.
		POWER : Affiche l'état d'activation/désactivation de l'alimentation.Permet de changer les réglages ou de déplacer le curseur vers les directions haut/bas/gauche/droite (▲▼◀▶).Sélectionne un élément de menu ou exécute le menu sélectionné.
4	Bouton Direction/sélection
	Molette Jog shuttle	Sert à faire défiler les images lorsqu'une barre de défilement apparaît dans un menu,En mode Lecture, - Commande : arrête la lecture puis effectue un retour arrière ou avance pas à pas.- Inversion : avance ou retour rapide.
5	Alimentation	Permet la mise sous ou hors tension du magnétoscope numérique.▪ Fonctionne uniquement quand le bouton est maintenu pendant 3 secondes.
6	Ports USB Connecte les dispositifs USB.
7	MODE	Chaque fois que vous appuyez sur ce bouton en mode direct, le mode d'affichage de l'écran sera changé en conséquence.Chaque fois que vous appuyez sur ce bouton en mode lecture, le mode d'affichage de l'écran sera changé en conséquence.
	AUDIO	Active/désactive le son.
	ALARM	Annule la DEL ALARM ainsi que l'alarme audible lorsque celle-ci est en cours d'arrêt, et supprime l'icône correspondante.
	MENU/⊃	Permet soit de visualiser l'écran de menu du système, soit de passer du menu inférieur au menu supérieur.
	ENTER Lance la fonction des menus sélectionnés.
8	Commande caméra	ZOOM: Règle l'écran sur le zoom numérique x2.
		FREEZE: Exécute la fonction FREEZE en mode Live.
		BACKUP: Exécute la fonction BACKUP.
		SEARCH: Affiche l'écran de recherche.
9	Ouvrir/Fermer	Permet d'ouvrir et de fermer le tiroir de chargement des DVR-RW.

Utilisation de la commande rotative

■ Le déplacement commence du point droit et l'inversion commence du point gauche.

< Commande >
En mode lecture, la lecture du DVR fait avancer la vidéo d'une trame.	En mode lecture, la lecture du DVR fait reculer la vidéo d'une trame.
< Inversion >
En mode lecture, le DVR fait une avance rapide. En mode lecture, le DVR fait un retour arrière rapide.

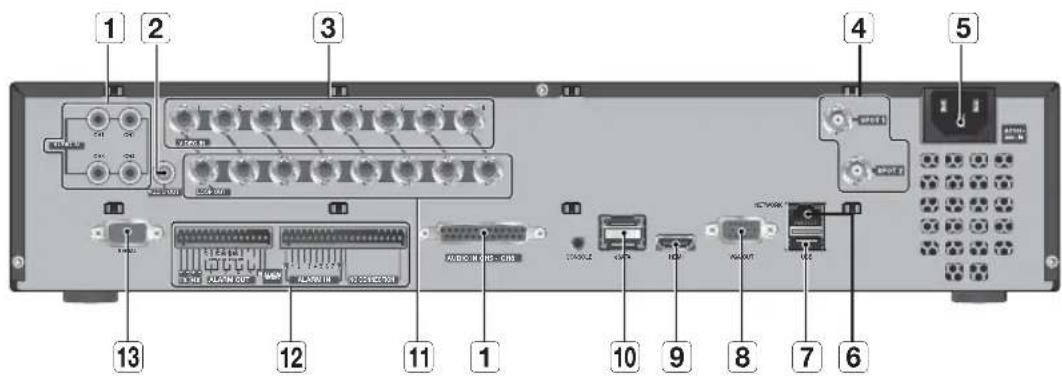

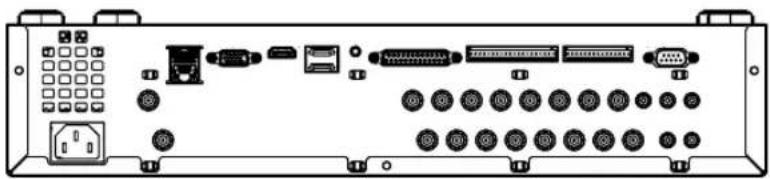

NOMS DES COMPOSANTS ET FONCTIONS (ARIÈRE)

SRD-876D

Noms des composants Fonctions
1	AUDIO IN	Port du signal d'entree audio (prise RCA) et port pour cable d'extension audio facultatif.
2	AUDIO OUT Port de sortie du signal audio (prise RCA).
3	VIDEO IN Port d'entrée du signal vidéo composite (connecteur de type BNC).
4	SPOT1/2	Type BNC du port de sortie du signal Spot.
5	Alimentation	Port a connecter a l'alimentation.
6	NETWORK Port de connecteur RÉSEAU.
7	USB Connecte les dispositifs USB.
8	VGA OUT Port de sortie du signal vidéo composite (connecteur de type VGA).
9	HDMI Port de connecteur HDMI.
10	eSATA Ports utilisés pour les connexions de périphériques de stockage externes.
11	LOOP OUT Terminal utilisé pour envoyer le signal vidéo à un autre appareil.

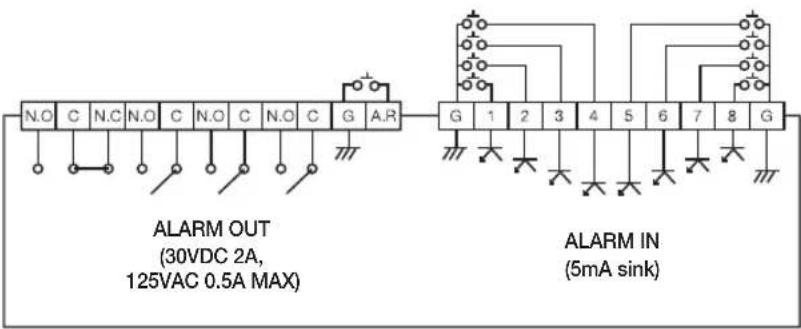

12	ALARM	- ALARM IN : Port d'entrée de l'alarme.SRD-876D : 1~8 CHSRD-1656D/1676D : 1~16CH- ALARM RESET IN : Port de réinitialisation de l'alarme.- ALARM OUT 1~4 : Port de sortie de l'alarme.
	RS-485	Utilisé pour la communication RS-485. (TX+, TX-, RX+, RX-)
13	SERIAL Port série pour une connexion à un périphérique POS.

■ [CONSOLE] est conçu à des fins de réparation uniquement.

TÉLÉCOMMANDE

POWER Affiche l'écran contextuel de sortie. NUMÉROS [0~+10] Servent de touches numériques ou permettent d'afficher un canal individuel. PTZ Affiche ou suspend le mode PTZ. T/W Effectue un zoom avant ou arrière. SEARCH Afficher le menu de recherche. MODE Modify le mode d'affichage. MENU Affiche l'écran de menu du système. PRESET Affiche la configuration présélectionnée. FREEZE Gèle l'écran temporairement. ZOOM Exécute la fonction de zoom numérique (x2). Saut en arrière (par unité temporelle), Retour ralenti, Avance ralentie, Saut en avant (par unité temporelle) REC Démarré ou arrête l'enregistrement en direct. ID Définit l'ID de système. Sélectionnez 2 chiffres de 0 à 9 tout en appuyant sur la touche ID. SCROLL ∧ V Active le défilement de menu. VIEW Exécute la fonction VIEW en mode PTZ. BACKUP Affiche le menu de sauvegarde. RETURN Revient à l'écran précédent. Haut/Bas/Gauche/Droite(▲▼◄►)/ENTER Déplace le curseur vers les directions haut/bas/gauche/ droite et exécute le menu de sélection. REC LOCK Sélectionne la fonction de verrouillage de l'enregistrement. AUDIO Active/désactive le son. ALARM Annule l'alarme. Déplacer l'image Lorsque la lecture est interrompue, se déplace sur l'image précédente/suivante FR, STOP, PLAY/PAUSE, FF SAMSUNG

Utilisation des boutons du pavé numérique

CANAUX 1–9 Appuyez	sur les boutons individuels de 1 à 9.
CANAUX 10 Appuyez	d'abord sur le bouton 0 [ +10] puis sur le bouton 0 dans les 3 secondes qui suivent.
CANAUX 11–16	Appuyez d'abord sur le bouton 0 [+10] puis sur l'un des boutons 1 à 6 dans les 3 secondes qui suivent

Modification de l'ID de la télécommande

L'identifiant de commande à distance et l'identifiant du DVR doivent correspondre pour un fonctionnement correct.

1. Appuyez sur le bouton [ID] de la télécommande et vérifiez l'ID qui s'affiche à l'écran du magnétoscope numérique. L'ID par défaut de la télécommande est 00.

2. Entrez, dans l'ordre, deux chiffres de votre choix tout en appuyant sur le bouton [ID] de la télécommande.

3. Lorsque la saisie de l'ID est faites, appuyez à nouveau sur le bouton [ID] de la télécommande afin de vérifier le réglage.

Si vous désirez changer l'ID de la télécommande sur 08 : appuyez sur 0 et sur 8 dans l'ordre, tout en appuyant sur le bouton [ID] de la télécommande.

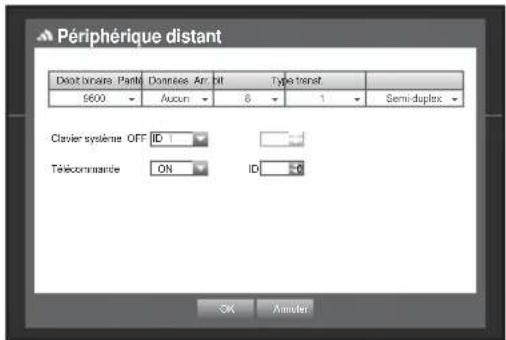

Pour changer l'ID du périphérique distant, veuillez vous référer à « Périphériques distants ». (Page 54)

installation

Voici quelques recommandations importantes qu'il convient de respecter avant d'utiliser le produit.

• N'utilisez pas le produit en extérieur.
• Ne versez pas de l'eau ou des liquides sur les connexions du produit.
• Ne soumettez pas le système à une force ou une pression excessive.
• Ne tirez pas sur le cordon d'alimentation.
• Ne démontez pas l'appareil vous-même.
• N'excédez pas la puissance nominale d'entrée/sortie de l'appareil.
• Utilisez uniquement un cordon d'alimentation agréé.

- Pour les produits équipés d'une masse d'entrée, utilisez une fiche d'alimentation avec mise à la terre.

VÉRIFICATION DE L'ENVIRONNEMENT DE L'INSTALLATION

Cet appareil est un périphérique hautement sécurisé équipé d'un disque dur de grande capacité et de circuits imprimés majeurs.

Une température interne excessive peut provoquer le dysfonctionnement de l'appareil et raccourcir sa durée de vie. Veuillez prendre en considération les recommandations suivantes avant de procéder à l'installation du produit.

[Figure 1]

Lors du montage de l'appareil sur un rack, respectez les instructions suivantes.

1. Vérifiez que le rack n'est pas hermétique.
2. Vérifiez que la circulation de l'air est assurée au niveau des entrées/sorties tel qu'indiqué dans l'illustration.
3. Si vous empilez les appareils ou d'autres périphériques de montage en rack comme indiqué sur la figure 2, libérez de l'espace pour l'aération ou installez un ventilateur.
4. Pour bénéficier de l'air cyclé naturel, placez l'entrée dans la partie inférieure du rack et la sortie dans la partie supérieure.
5. Il est fortement recommandé d'installer un moteur de ventilateur sur l'entrée et la sortie afin de favoriser la circulation de l'air. (Installez un filtre à l'entrée pour filtrer la poussière et les corps étrangers.)
6. Veillez à maintenir la température à l'intérieur du rack ou dans son environnement immédiat entre 0°C \~ 40°C (32°F \~ 104°F), tel qu'illustré dans la figure 1.

Installez les supports de rack tel qu'indiqué sur la figure puis resserrez les vis des deux côtés (2 vis de chaque côté).

• Retirez les vis sur le côté gauche et à droite de l'enregistreur avant l'installation.
• Serrez les vis de sorte qu'elles ne se desserrent pas aux vibrations.

Prudence lors de l'installation du casier

Pour installer plusieurs DVR dans le casier, veillez à séparer le PIED au bas de chaque DVR.

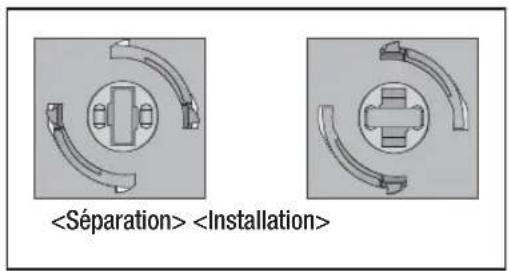

1. Il y a quatre PIEDs au bas d'un DVR. Appuyez sur les pièces projetées sur les deux extrémités de chaque « PIED » et tournez-le dans le sens antihoraire.

1. Le « PIED » est séparé du corps principal quand il est tourné vers la rainure de fixation.

INSTALLATION DU DISQUE DUR

Assurez-vous de débrancher le cordon d'alimentation de la prise murale pour prévenir tout risque de décharge électrique, de blessure ou de dommage au produit.

Consultez votre fournisseur pour tout complément d'information sur l'installation de disque dur supplémentaire car une installation ou des réglages incorrectement effectués peuvent endommager le produit.

■ Veillez à débrancher le cordon d'alimentation de la prise murale avant de procéder à l'installation.

■ Récautions à prendre pour éviter les pertes de données (manipulation du disque dur)

Assurez-vous de ne pas corrompre les données à l'intérieur du disque dur.

Avant d'ajouter un disque dur, vérifiez sa compatibilité avec cet appareil.

En raison de sa nature sensible, le disque dur est particulièrement sujet aux défaillances dues aux chocs externes qu'il est susceptible d'accuser en cours de fonctionnement.

Veillez à éviter au disque dur de subir des chocs.

Nous ne sommes pas responsables des dommages survenus au disque dur du fait de la négligence de l'utilisateur ou d'un quelconque événement extérieur.

Exemples de conditions susceptibles d'endommager le disque dur ou les données enregistrées

Pour minimiser le risque de pertes de données en raison d'un disque dur endommagé, veillez à sauvegarder vos données aussi souvent que possible.

S'il est exposé à un choc lors du démontage ou de l'installation, les données stockées dans le disque dur risquent d'être endommagées.

Une soudaine coupure de courant ou une mise hors tension de l'appareil lorsque le disque dur fonctionne peut l'endommager.

Le disque dur ou les fichiers qui y sont stockés risquent d'être endommagés lorsque l'unité principale est déplacée ou heurtée durant le fonctionnement du disque dur.

Précautions concernant l'installation du disque dur

1. Lorsque vous ajoutez un nouveau disque dur, veillez à serrer fermement les vis et à utiliser les pièces appropriées si nécessaire afin de fixer le disque dur. Dans le cas contraire, le produit peut être endommagé ou ne pas fonctionner correctement.
2. Vérifiez la compatibilité du disque dur avant de l'ajouter au magnétoscope. ■ Contactez votre revendeur local pour obtenir la liste des dispositifs compatibles.

Installation du disque dur

Si le disque dur installé a été utilisé avec d'autres appareils, il sera automatiquement formaté.

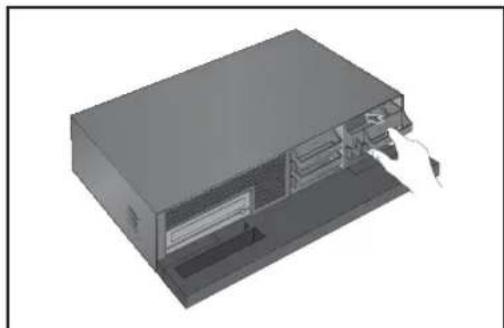

• Installation du disque dur en ouvrant le couvercle

1. Ouvrez le couvercle avant en tirant dessus.

1. Ouvrez le couvercle avant et contrôlez le crochet de fixation du disque dur.

- Afin d'éviter que les ports USB soient endommagés, veuillez débrancher les périphériques USB avant d'ouvrir le couvercle avant.

1. Séparez le support du disque dur en appuyant sur le verrou situé à gauche.

Lorsque vous séparez un support de disque dur, faites attention à ne pas le rayer par erreur.

1. Insérez le disque dur dans la rainure du crochet. Commencez par insérer l'un des côtés du disque puis soulevez doucement l'autre côté.

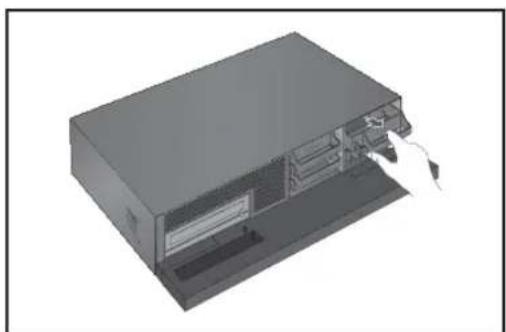

1. Alignez le support avec le disque dur installé sur la glissière du boîtier, poussez-le vers la carte.

- Poussez fermement jusqu'à ce que vous entendiez le déclic. Si n'est pas entièrement monté, la détection du disque dur peut échouer.

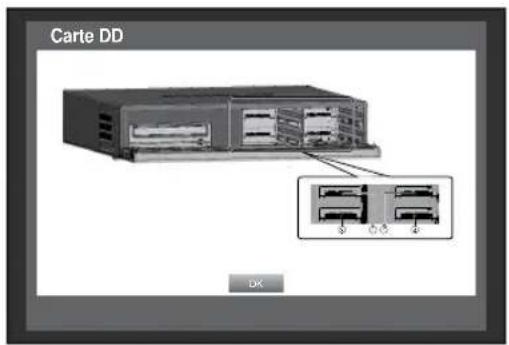

1. Vous pouvez vérifier directement le schéma du disque dur sur le DVR. Référez-vous au Schéma « Périph. stock. > Carte DD ». (Page 51)

1. Appuyez dessus vers le haut afin de pouvoir fermer le couvercle avant.

- Remplacement du disque dur monté

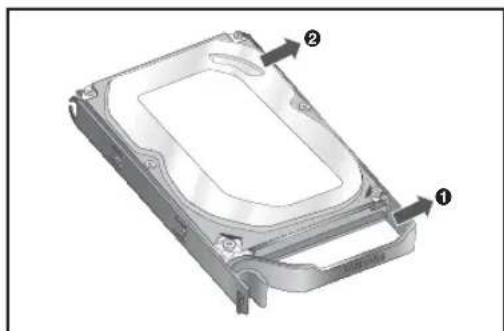

1. Ouvrir le support dans le sens de la flèche pour séparer le support du disque dur.
2. Ouvrir les autres parties du support pour le séparer de son support.

- Les instructions restrantes après avoir remplacé le disque dur sont les mêmes que dans "Installation du disque dur".

connexion à d'autres périphériques

CONNEXION DES APPAREILS EXTERNES

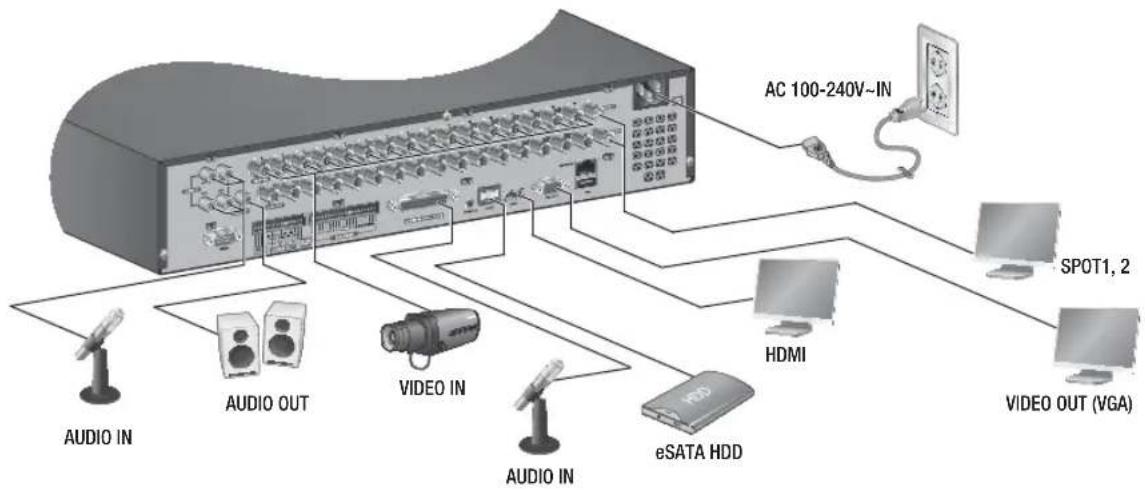

■ Les illustrations suivantes sont extraites du modèle SRD-1656D.

Connexion USB

1. Par défaut, un port USB est fourni pour la connexion externe.
2. Vous pouvez connecter au port USB un disque dur USB, un lecteur CD/DVD USB, une mémoire USB ou une souris.
3. Si un disque dur USB est relié au système, la reconnaissance du périphérique et ses réglages seront disponibles sous « Menu princ. > Périph > Périph. stock. ». (Page 51)
4. L'appareil prend en charge une fonction de connexion à chaud permettant la connexion/déconnexion des périphériques USB pendant le fonctionnement du système.

Si le support de stockage USB pour la sauvegarde n'est pas formaté par le produit, formatez-le par un PC en système de fichiers FAT32.

Afin d'éviter que les ports USB soient endommagés, veuillez débrancher les périphériques USB avant d'ouvrir le couvercle avant.

Connexion d'un Disque dur SATA (eSATA) Externe

Le port SATA externe est prévu sur le panneau arrière.

Lorsqu'il est raccordé au système, le disque dur externe SATA (eSATA) peut être reconnu et configuré dans « Menu princ. > Périph > Périph. stock. ».

Pour les connexions de disque dur SATA (eSATA) externe, utilisez un câble inférieur à 1 m de long.
Une déconnexion inattendue d'un périphérique en fonctionnement connecté par eSATA risque de faire redémarrer le système. Vérifiez si le périphérique est en fonctionnement avant de le déconnecter.

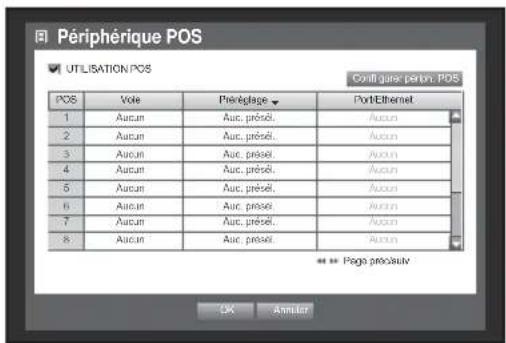

Connexion d'un périphérique POS

Vous pouvez brancher un périphérique POS au port RS-232C situé à l'arrière du produit à condition de le faire à l'aide d'un câble RS-232C.

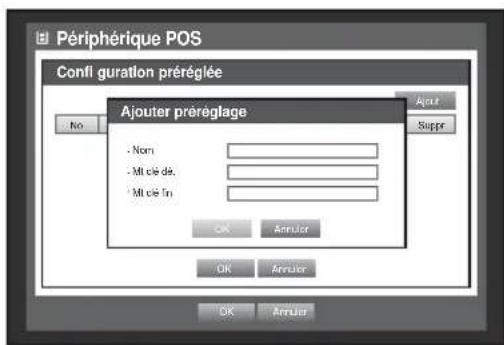

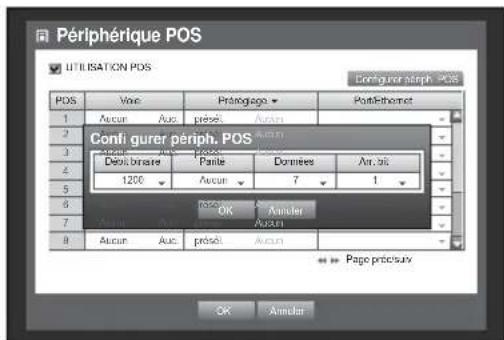

La configuration de la connexion du port RS-232C est disponible via « Menu princ. > Périph > Périphérique POS », appuyez sur le bouton et réglez les valeurs (Page 55)

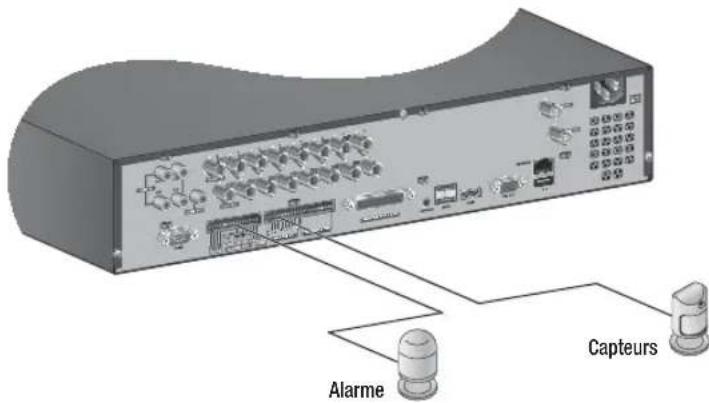

Connexion des Entrée/sortie de l'alarme

Le port d'entrée/sortie de l'alarme située à l'arrière de l'appareil est composé des éléments suivants.

SRD-876D

Alarme Capteurs

• ALARM IN 1 \~ 8: Port d'entrée de l'alarme
- ALARM RESET: À la réception d'un signal de réinitialisation d'alarme, le système annule l'entrée de l'alarme en cours et reprend la détection.
- ALARM OUT 1 \~ 4: Port de sortie de l'alarme

N.O C N.C N.O C N.O C N.O C G A.R ALARM OUT (30VDC 2A, 125VAC 0.5A MAX) G 1 2 3 4 5 6 7 8 G ALARM IN (5mA sink)

connexion à d'autres périphériques

SRD-1656D/1676D

Alarme Capteurs

• ALARM IN 1 \~ 16: Port d'entrée de l'alarme
- ALARM RESET: À la réception d'un signal de réinitialisation d'alarme, le système annule l'entrée de l'alarme en cours et reprend la détection.
- ALARM OUT 1 \~ 4: Port de sortie de l'alarme

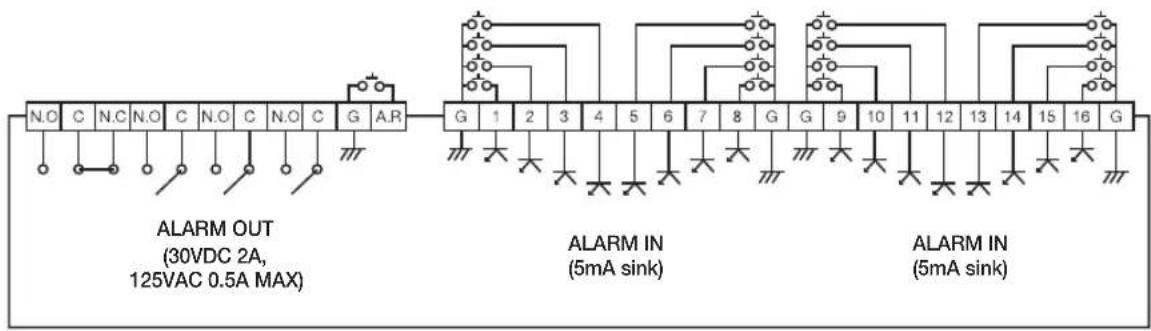

N.O C N.C N.O C N.O C N.O C G A.R ALARM OUT (30VDC 2A, 125VAC 0.5A MAX) G 1 2 3 4 5 6 7 8 G G 9 10 11 12 13 14 15 16 G ALARM IN (5mA sink) ALARM IN (5mA sink)

Connectez le périphérique [TX/RX +, -] par le port arrière.

Clavier système Caméra PTZ

• Vous pouvez connecter et contrôler la caméra PTZ qui prend en charge la communication RS-485.
  Vérifiez d'abord si le périphérique RS-485 est compatible avec l'appareil.
  Évitez de changer la polarité (+/-) du périphérique RS-485 lors de sa connexion.
  La polarité de connexion varie selon le type de caméra utilisée.

Pour de plus amples informations, reportez-vous à la documentation relative à la caméra PTZ concernée.

CONNEXION RÉSEAU

Connexion à Réseau via Ethernet (10/100/1000BaseT)

connexion à d'autres périphériques

Connexion à Réseau via le routeur

Connexion à Réseau via l'PPPoE

INFORMATIONS PRÉALABLES

Démarrage du système

1. Branchez le câble d'alimentation sur l'arrière de l'appareil.
2. Appuyez sur et maintenez le bouton de mise sous tension pendant plus de 3 secondes.

- Après le démarrage, environ 10 secondes sont nécessaires pour afficher l'écran.

SAMSUNG

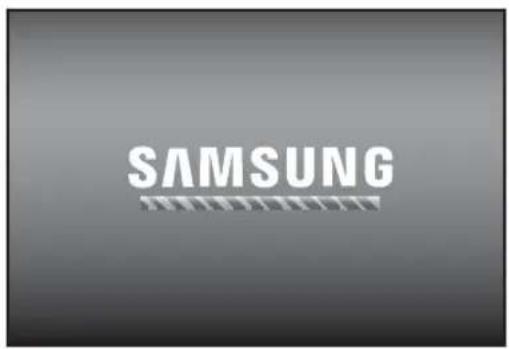

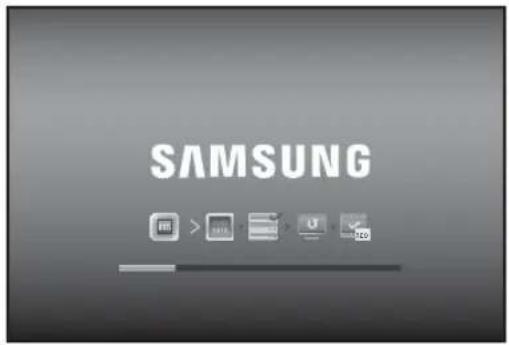

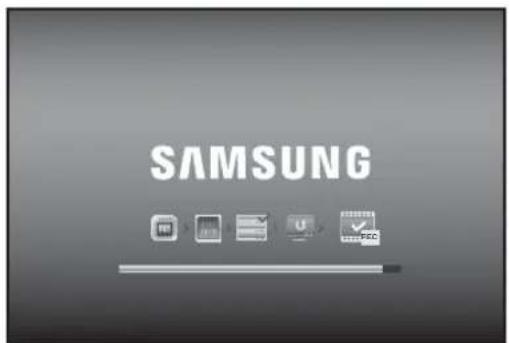

1. L'écran de démarrage apparaît. Le démarrage peut prendre 3 minute environ, comme l'indique l'évolution des icônes. Si un nouveau disque dur est installé, le processus d'initialisation pourra être plus long.

SAMSUNG

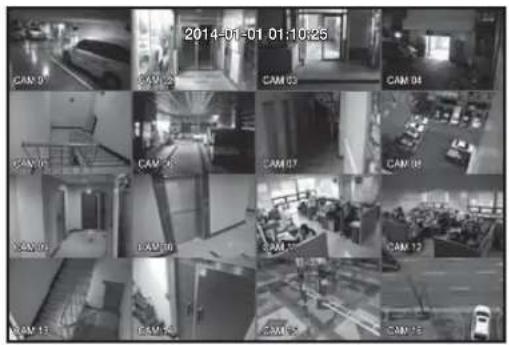

1. L'écran Live (Direct) apparaît avec un bip sonore.

2014-01-01 01:10:25 CAM 07 CAM 08 CAM 09 CAM 10 CAM 11 CAM 12 CAM 13 CAM 14 CAM 15 CAM 16 CAM 17 CAM 18 CAM 19 CAM 20 CAM 21 CAM 22 CAM 23 CAM 24 CAM 25

Arrêt du système

Vous ne pouvez éteindre le système qu'à la condition d'être connecté au magnétoscope numérique. Si vous n'êtes pas administrateur, vous devrez obligatoirement disposer du privilège de fermeture pour arrêter le système.

1. Maintenez le bouton [POWER] sur l'avant ou sur la télécommande appuyée pendant plus de 3 secondes, ou cliquez par la droite et cliquez sur .
2. La fenêtre de confirmation de « Fermeture » s'affiche.
3. Servez-vous des touches directionnelles sur la télécommande ou en façade pour aller sur puis appuyez sur le bouton [ENTER] ou cliquez sur . Le système s'arrête.

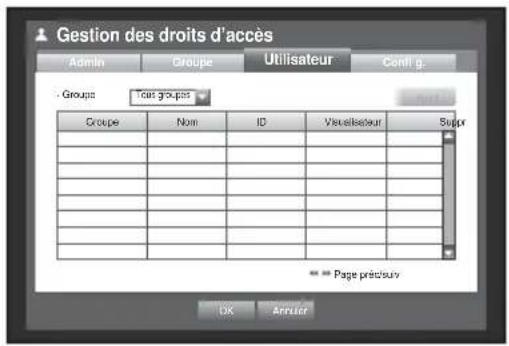

Pour la gestion des droits d'accès, reportez-vous à « Gestion des droits d'accès > Réglage des droits d'accès ». (Page 43)

2014-01-01 01:10:25 Fermeture Vous vous amier l'app? OK APP

Connex

Pour accéder au magnétoscope numérique ou à un menu limité d'accès, vous devez vous être préalablement connecté au magnétoscope numérique.

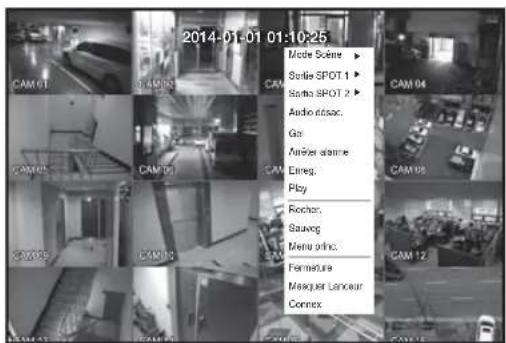

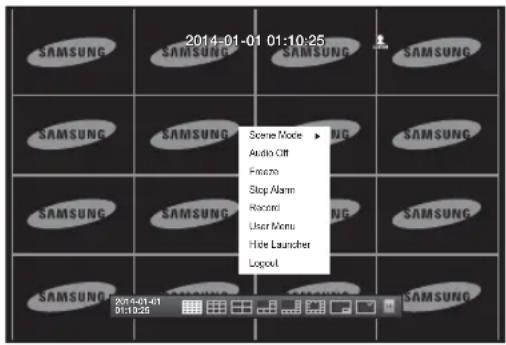

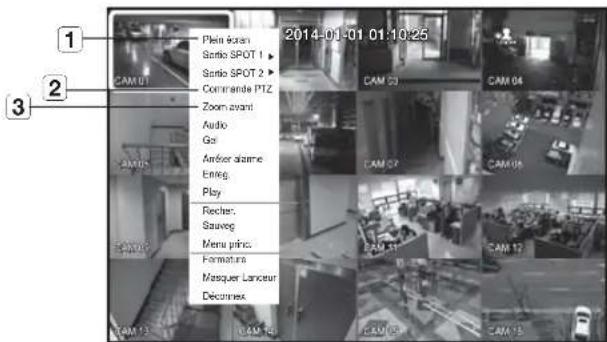

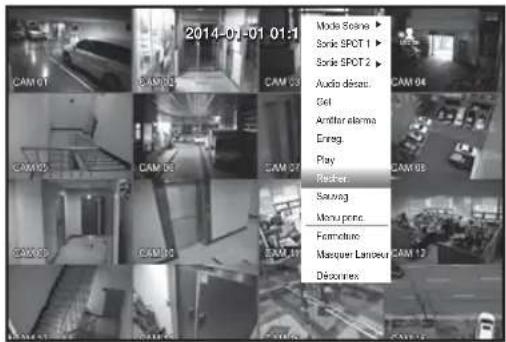

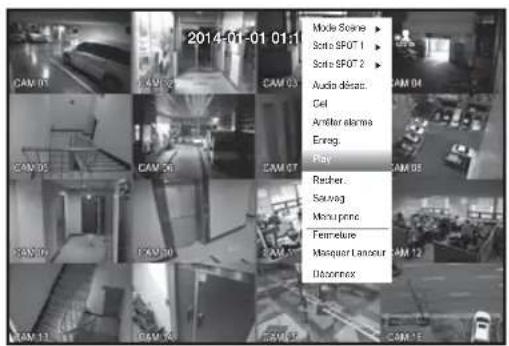

1. En mode Live, effectuez un clic droit sur n'importe quelle zone de l'écran.

Vous pouvez voir le menu contextuel, tel qu'indiqué dans la figure de droite.

2014-01-01 01:10:25 Mode Scène ▶ Satia SPOT 1 ▶ Satia SPOT 2 ▶ Audio video. Go Marker video Energ. Play Rochar. Sauvog Metro video. Formature Masquer Lancheur Connex

1. Cliquez sur .

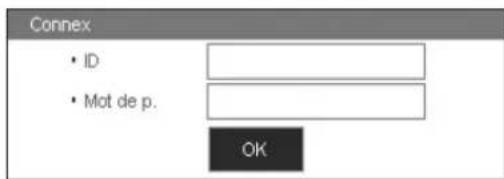

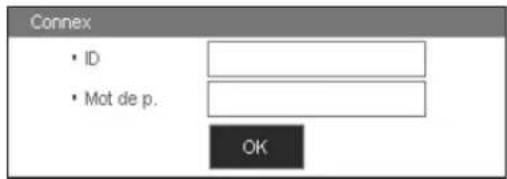

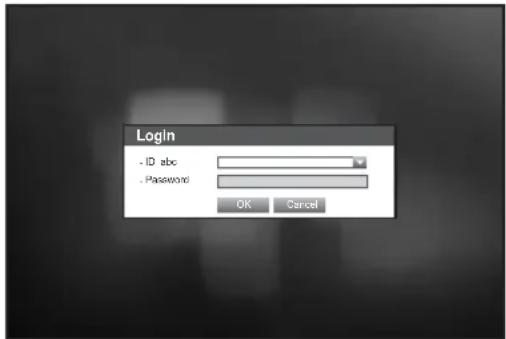

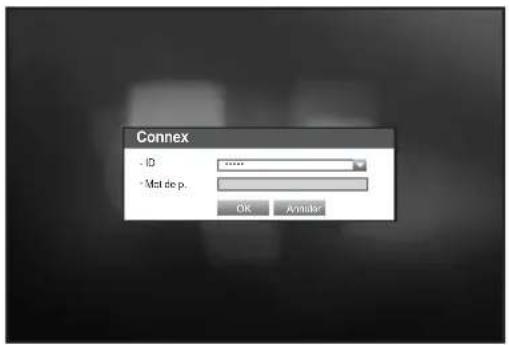

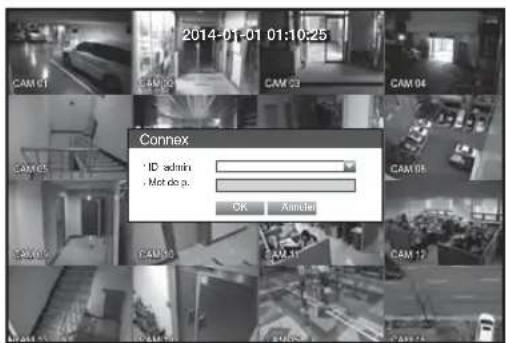

La boîte de dialogue de connexion s'affiche.

Vous pouvez aussi afficher la boîte de dialogue de connexion pour accéder au menu de votre choix en appuyant sur le bouton [MENU] de la télécommande ou en façade.

La boîte de dialogue de connexion s'affichera aussi si vous appuyez sur le bouton de menu de la télécommande ou la façade du magnétoscope numérique lorsque le menu correspondant nécessite une connexion.
- Après la connexion, appuyez sur [RETURN] de la télécommande pour afficher la boîte de dialogue de connexion.

2014-01-01 01:10:25 Cam 01 CAM 02 CAM 03 CAM 04 Cam 05 CAM 06 CAM 07 CAM 08 CAM 09 CAM 10 CAM 11 CAM 12 Cam 13 Cam 14 Cam 15 Cam 16 Cam 17 Cam 18 Cam 19 Cam 20 Cam 21 Cam 22 Cam 23 Cam 24 Cam 25

Pour en savoir plus sur les droits d'accès restreints, reportez-vous à « Gestion des droits d'accès > Réglage des droits d'accès ». (Page 43)

L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion.

Réglez le mot de passe de votre réseau sans fil si vous utilisez l'appareil avec un routeur sans fil. Si votre réseau n'est pas protégé par un mot de passe ou si vous utilisez le mot de passe par défaut du routeur sans fil, les données de votre vidéo peuvent être exposées à des menaces potentielles.

■ Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.

Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.

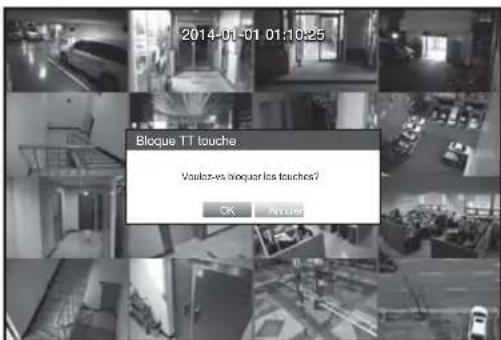

Verrouillage de tous les boutons

Ceci restreint l'accès à tous les boutons disponibles sur le magnétoscope numérique.

1. En mode Live, appuyez sur les boutons suivants, dans l'ordre : [STOP (■)]→[FREEZE]→[STOP (■)]→[FREEZE]→[MENU]. Tous les boutons seront verrouillés. La fenêtre de confirmation apparait

2. Sélectionnez . Touches les touches sont verrouillées.

3. En mode verrouillage, appuyez sur n'importe quel bouton pour afficher un dialogue où vous serez invité à entrer le mot de passe pour déverrouiller les boutons. Le verrouillage des boutons sera désactivé si vous entrez le mot de passe admin.

2014-01-01 01:10:25 Bloque TT touche Voulez-vs bocquar las touches? OK ARB

CONFIGURATION DE L'ÉCRAN LIVE (DIRECT)

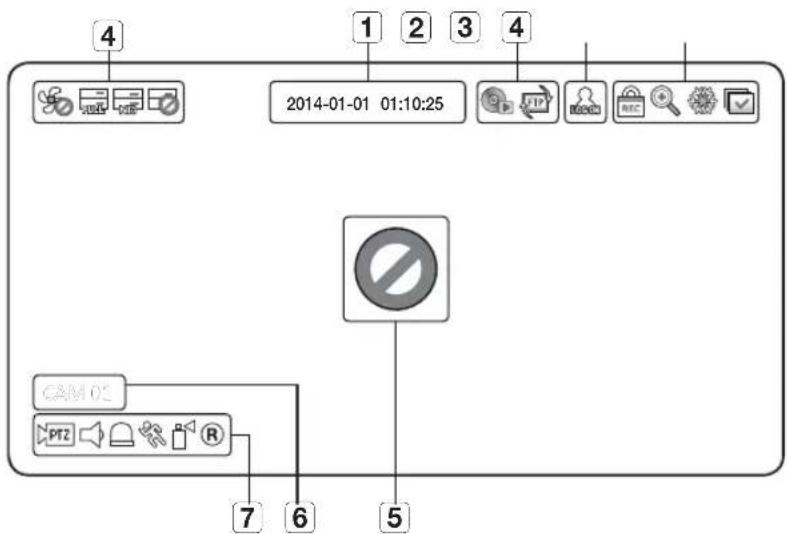

Icônes de l'Écran Live (Direct)

Vous pouvez vérifier l'état ou le fonctionnement du magnétoscope numérique à l'aide des icônes de l'écran Live (Direct).

Noms des composants Fonctions
1	Date et heure actuelles		Affiche l'heure et la date actuellement sélectionnées.
2	Infos identifiant		Lorsque vous êtes connecté, l'icône « LOG ON » s'affiche.
3	Mode Écran		S'affiche lorsque la lecture est en cours.■ Pour annuler l'enregistrement, entrez le mot de passe.
			S'affiche lorsque la fonction zoom est active.
			S'affiche lorsque vous appuyez sur le bouton Pause.

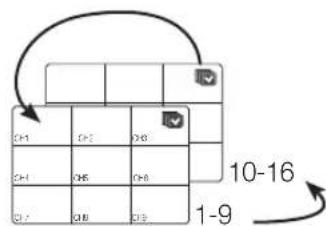

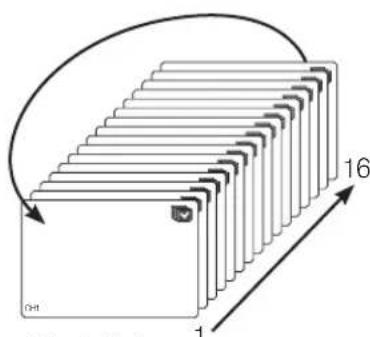

		[ADDY]	S'affiche en mode Séq. auto dans lequel tous les canaux sont activés selon l'intervalle de temps spécifié.
4	Système d'exploitation	[90HAX]	S'affiche en cas de problème lié au ventilateur.
			S'affiche lorsque le disque dur est plein et le magnétoscope dispose d'un espace insuffisant pour l'enregistrement.
		[832H]	S'affiche en l'absence de disque dur installé ou lorsque le disque dur existant doit être remplacé.
		[AXTS]	S'affiche lorsque le disque dur nécessite une vérification technique.
			Cela est affiché si l'opération de sauvegarde est en cours.
		[7HCE]	S'affiche lorsqu'un nouveau micrologiciel est détecté depuis le réseau.S'affiche en l'absence de toute entrée lorsque la caméra est réglée sur <ON>.
5	État de l'entrée vidéo
			Rien ne s'affichera à l'écran si la caméra est réglée sur <OFF>.
6	Nom/canal de caméra		Affiche le nom de la caméra et le canal modifié, selon le cas.
7	Fonctionnement de la caméra		S'affiche sous forme de réglage PTZ et en jaune lorsque PTZ est en cours d'utilisation.
			Affiche l'activation/assourdissement audio.Ne s'affiche pas en mode vidéo en cas de désactivation.
			Si le capteur est réglé sur <ON>, le signal d'entrée s'affichera à l'écran du canal connecté.
			S'affiche en cas de détection de mouvement lorsque la fonction Détection mouv est réglée sur <ON>.
		—	Apparait quand la détection de tempérage est fixée sur <ON> et une tentative de tempérage est détectée.
			Affiche le mode d'enregistrement en cours sous Enreg./Événement/Calend.

Info erreur

• Si le disque dur interne n'est pas connecté, le message apparaîtra « PAS DE DD » ( [icon] ); en cas de problème, vous verrez le message « ÉCHEC DISQUE DUR » ( [icon] ) ; en cas de problème, vous verrez le message « ÉCHEC DISQUE DUR » ( [icon] ) ; en cas de problème, vous verrez le message « ÉCHEC DISQUE DUR » ( [icon] ) ; en cas de problème, vous verrez le message « ÉCHEC DISQUE DUR » ( [icon] ) ; en cas de problème, vous verrez le message « ÉCHEC DISQUE DUR » ( [icon] ) .
• Si le ventilateur ne fonctionne pas correctement ou connaît une défaillance, la fenêtre apparaîtra et l'icône Err. ventil (♀) s'affichera dans le coin supérieur gauche de l'écran. Dans ce cas, vérifiez le bon fonctionnement du ventilateur interne.

Lorsqu'une erreur se produit au niveau du ventilateur, la durée de vie du produit risque d'en être affectée. Il convient donc, dans ce cas, de faire appel à l'assistance du centre de dépannage.

Si vous voyez s'afficher les icônes Err. ventil, PAS DE DD ou ÉCHEC DISQUE DUR, contactez le centre de dépannage pour de plus amples renseignements.

Menu Écran Live (Direct)

Outre l'utilisation des boutons situés sur la télécommande ou en façade, vous pouvez accéder au menu souhaité en effectuant un clic droit sur n'importe quelle zone en mode Live.

Un clic sur la droite ouvre le menu contextuel qui montre différents éléments du menu selon le cas, comme l'état connecté/déconnecté, mode division écran, et diverses conditions de fonctionnement.

- Les éléments de menu sous Recher., Enreg., Sauveg, Fermeture et PTZ peuvent être désactivés, en fonction des droits d'accès de l'utilisateur.

2014-01-01 01:10 CAM 01 CAM 02 CAM 03 CAM 04 CAM 05 CAM 06 CAM 07 CAM 08 CAM 09 CAM 10 CAM 11 CAM 12 Media Scint Safia SPOT 1 Safia SPOT 2 Audio disec. Go Anéver alarme Ewing Play Recher Souveg Menu princ. Formatura Masquer Lanctur Déconnex

< Menu Mode partagé >

2014-01-01 01:1 Movie Solne Scrisa SPOT 1 Scrisa SPOT 2 Commerce PTZ Zoom event Audio Gel Armor name Emrg. Play Recher, Bauveg Mone prince Fermeline Masquer Lanceur Docanex

< Menu Mode Unique >

Menu Mode partagé

Le menu contextuel en mode partagé dépend de l'état d'activation/désactivation.

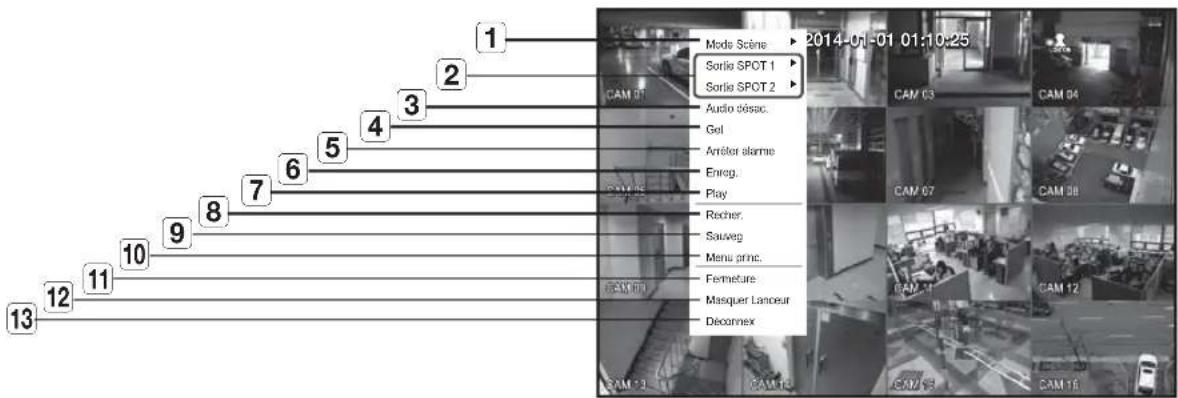

2014-01-01 01:10:25 Mode Scène Sortis SPOT 1 Sortis SPOT 2 CAM 07 Audio dôssac. Gel Arrêter alarme Enreg. Play Recher. Sauveg Menu princ. Fermeture Masquer Lancœur Déconnex CAM 03 CAM 04 CAM 07 CAM 08 CAM 11 CAM 12 CAM 13 CAM 14 CAM 15 CAM 16

Menu Fonctions
1	Mode Scène	Reportez-vous à « Mode Live ». (Page 33)
2	Sortie SPOT 1/2	Reportez-vous à « Sortie Spot ». (Page 35)
3	Audio activé/désac.	Reportez-vous à « Activation/Désactivation Audio ». (Page 36)
4	Gel	Reportez-vous à « Gel ». (Page 36)
5	Arrêter alarme	Arrête la sortie d’alarme et le suivi d’événement. Reportez-vous à « Suivi D’événement ». (Page 37)
6	Enreg./Arrêt	Début/arrête l’enregistrement standard.
7	Play	Lit les résultats de la recherche (données). Reportez-vous à « Recherche et lecture > Lecture ». (Page 85)
8	Recher.	Reportez-vous à « Recherche et lecture > Recherche ». (Page 82)
9	Sauveg	Reportez-vous à « Menu princ.> Réglage de la sauvegarde ». (Page 64)
10	Menu princ.	Accède au menu principal. Reportez-vous à la section Utilisation du magnétoscope numérique. (Page 38)
11	Fermeture	Met hors tension le magnétoscope numérique.
12	Afficher/Masquer Lanceur	Affiche ou masque le lanceur. Reportez-vous au « Afficher / Masquer le Menu Lanceur ». (Page 32)
13	Connexion/ Déconnexion	Vous pouvez vous connecter ou vous déconnecter.

Menu Mode Unique

Le menu Mode Unique n'est disponible qu'en mode Unique.

Le menu qui s'affiche comme sur un simple écran, apparaît comme après avoir sélectionné un seul canal sur un écran mosaïque.

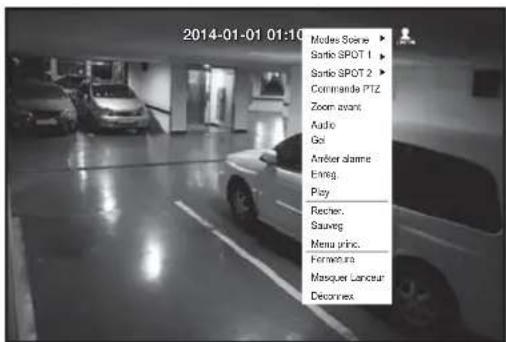

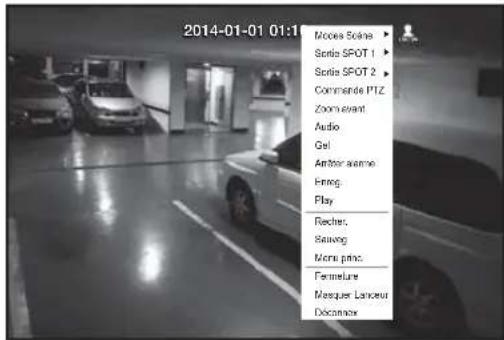

2014-01-01 01:10 Modes Scene ▶ Sonic SPOT 1 ▶ Sonic SPOT 2 ▶ Commande PTZ Zoom avant Audio Go Amber alarme Erling. Play Recher. Sauveg Menu print. Forneture Masquer Canceur Déconnex

< Menu Mode Unique >

2014-01-01 01:10:25 Pleta foran Sario SPOT 1 Sario SPOT 2 Comanda PTZ Zoom avant Audio Go Amber alarme Enteg. Play Recher, Sauveg Mens prince. Formatura Masquer Lancetur Décrimes

< Menu après avoir sélectionné un canal sur un écran mosaïque >

Menu Fonctions

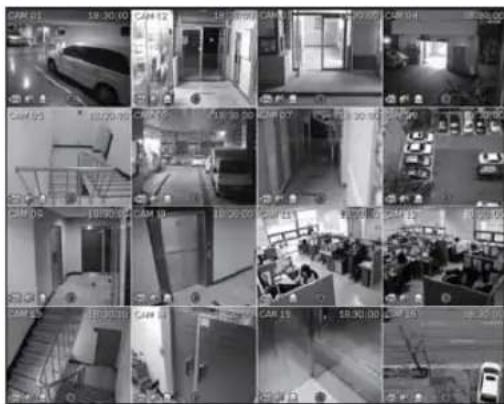

1	Plein écran	Sélectionnez le canal souhaité puis cliquez dessus en mode Part. pour basculer sur le mode plein écran du canal sélectionné.
2	Commande PTZ	Accède au menu Commande PTZ.Le menu PTZ est activé uniquement en mode Live 1 Canal. (Page 79)
3	Zoom avant	Agrandit l'image sélectionnée. (Page 36)

Afficher / Masquer le Menu Lanceur

Vous pouvez utiliser le menu Lanceur apparaissant en bas de l'écran Live (Direct) afin d'y accéder.

1. En mode Live, faites un clic droit pour afficher le menu contextuel puis sélectionnez ou .

Si est sélectionné, le Menu Lanceur disparaît en bas de l'écran Live.

1. Si est sélectionné, le Menu Lanceur apparaît en bas de l'écran.

Si vous cliquez sur le Menu Lanceur avec la souris, vous accédez directement au menu.

Si aucune entrée n'est saisie pendant 10 secondes, le menu disparaîtra de l'écran.

■ Le menu Lanceur n'est accessible que via la souris.

■ Les modèles SRD-876D ne prennent pas en charge le mode partagé en 16.

Menu Fonctions
1	Date/Heure	Affiche l'heure et la date actuellement sélectionnées.L'indication AM/PM s'affiche lorsque vous réglez le format horaire sur 12 heures dans « Système > Date/Heure/Langue > Heure ». (Page 38)
2	Mode Écran	Appuyez sur ce bouton pour faire basculer le mode d'affichage de l'écran en séquence.Le mode actuellement sélectionné apparaît en surbrillance en blanc.
3	Bouton Extension de menu	Cliquez sur ce bouton pour afficher le menu masqué à droite.
4	Audio Active/désactive le son du canal sélectionné.
5	Zoom Agrandit la zone sélectionnée. Ceci n'est disponible qu'en mode Single Live.
6	PTZ	Exécute le lanceur de la Commande PTZ.Le lanceur de la commande PTZ sera actif sur l'écran Direct après avoir sélectionné un seul canal.
7	Alarme Arrête l'alarme si celle-ci est activée.
8	Gel Gèle temporairement l'écran Live (Direct).
9	Lecture	Bascule en mode Lecture en cas d'existence de fichier à lire, et dans le cas contraire, passe en mode Recherche.
10	Enregistrement Marche/arret de l'enregistrement dans l'écran Live (Direct).

Les modèles SRD-1656D/1676D affichent les images Live de 16 canaux dans un total de 8 dispositions d'écrans partagés.

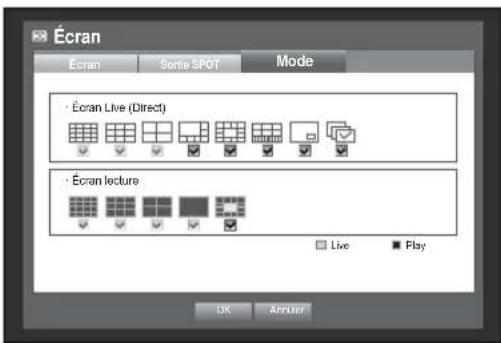

Changement du mode écran

Pour changer de menu partagé, sélectionnez un mode d'écran dans le menu Lanceur ou effectuez un clic droit sur un mode d'écran dans le menu contextuel.

Appuyez sur le bouton [MODE] situé en façade ou sur la télécommande pour changer de mode selon la séquence des éléments de menu du lanceur.

- Les modèles SRD-876D ne prennent pas en charge le mode partagé en 16.

CH1	CH2	CH3	CH4
CH5	CH6	CH7	CH8
CH9	CH10	CH11	CH12
CH13	CH14	CH15	CH16

Mode partagé en 16 Mode partagé en 9 Mode partagé en 4 Mode partagé en 7

CHE CH3		CH4	CH5
CH6	CH1		CH7
CH8			CH9
CH10	CH11	CH12	CH13

CH1 CH3			CH2
CH4 CH5						CH6
CH7	CH8	CH9	CH10	CH11	CH12	CH13	CH14	CH15

CH1

CH2

CHI

Mode partagé en 13 Mode partagé en 16(A) PIP

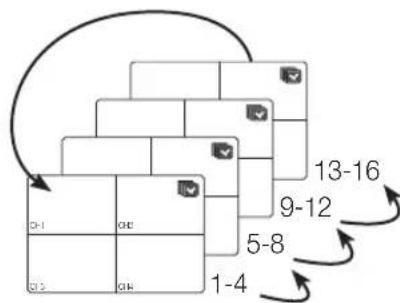

Séquence auto

Basculement en mode partagé

Les modèles SRD-1656D/1676D affichent 16 images Live selon la séquence suivante : mode Unique, mode partagé en 4 et mode partagé en 9.

Séquence auto

16 1

Mode Unique

Mode partagé en 4

CH1 CH2 CH3 CH1 CH6 CH8 CH7 CH8 CH9 10-16 1-9

Mode partagé en 9

En mode Unique, lorsque vous avez spécifié sous « Réglage du périphérique > Caméra », la fonction Séquence auto est exécutée selon l'intervalle défini. (Page 48)
En mode partagé, lorsque vous avez spécifié sous « Réglage du périphérique > Écran », la fonction Séquence auto est exécutée selon l'intervalle défini. (Page 56)

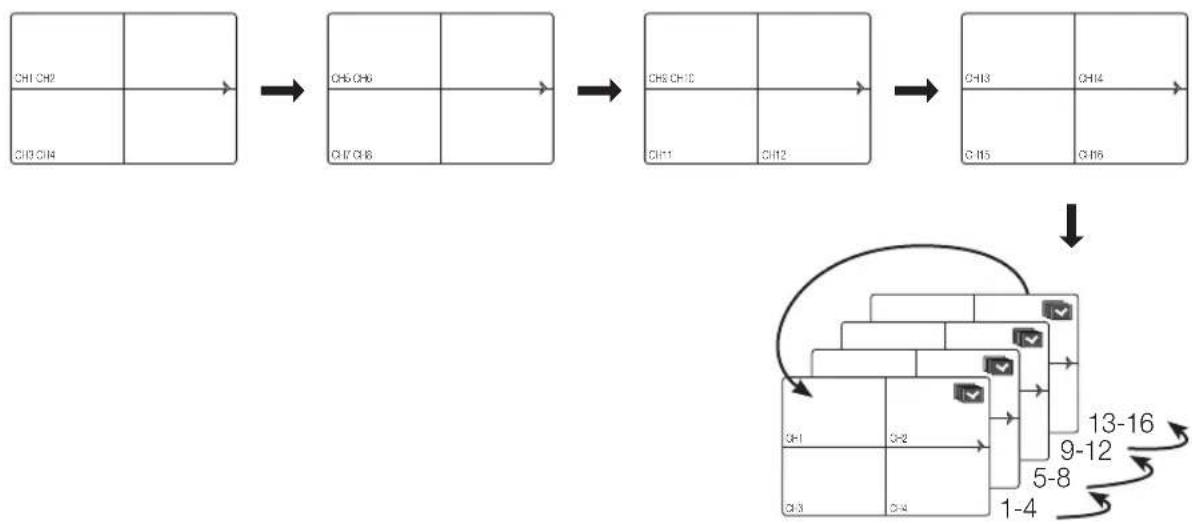

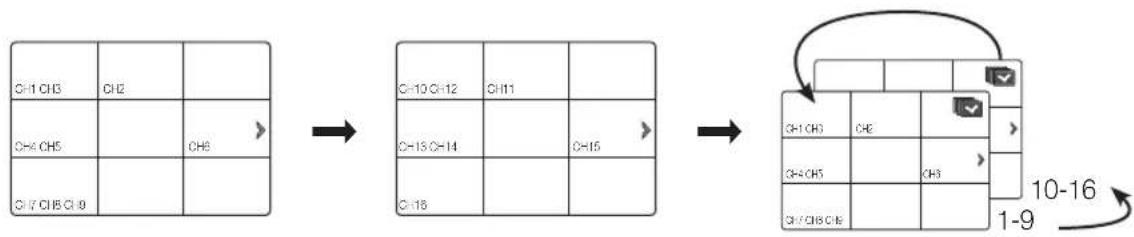

Basculement manuel

Appuyez sur le bouton gauche/droit situé en façade ou sur la télécommande ou cliquez sur la touche directionnelle <◀/▶> pour passer sur le mode partagé suivant.

- Lorsque vous appuyez sur le bouton de direction vers la droite [▶] en mode partagé en 9 : Mode partagé en 9 (canaux CH 1\~9) → Mode partagé en 9 (canaux CH 10\~16) → Séquence auto

- Lorsque vous appuyez sur le bouton de direction vers la droite [▶] en mode partagé en 4 : Canaux (CH 1\~4) → Canaux (CH 5\~8) → Canaux (CH 9\~12) → Canaux (CH 13\~16) → Séquence auto

Réglage de canal

Vous pouvez afficher le canal dans la zone de votre choix d'un écran partagé.

1. Positionnez le curseur sur le nom de la caméra de chaque canal afin d'afficher la touche <▼> à la droite de l'écran.

2. Cliquez sur un nom de caméra afin d'afficher une liste de canaux dans lesquels vous pourrez sélectionner un canal différent.

3. Sélectionnez un canal de votre choix et cliquez dessus. Le canal choisi devient le canal en cours. Utilisez le curseur pour sélectionner le canal de votre choix et déplacez-le vers le canal souhaité par glisser-déposer. Cette manœuvre peut également modifier la position du canal.

■ Ex : en basculant du canal CH 1 au canal CH 7

CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16 → CH7 CH2 CH3 CH4 CH5 CH6 CH1 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16

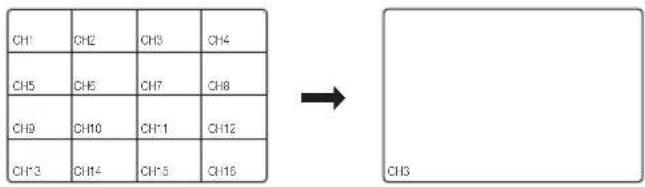

Basculement en mode Unique

En mode partagé, sélectionnez et double-cliquez sur le canal de votre choix pour passer au mode Unique correspondant.

Appuyez sur le bouton numérique correspondant au canal de votre choix en façade ou sur la télécommande afin de basculer sur le mode Unique y afférent.

Reportez-vous à « Télécommande > Utilisation des boutons du pavé numérique ». (Page 15)

Ex : lorsque vous double-cliquez sur le canal CH 3 ou appuyez sur le numéro 3 de la télécommande ou en façade.

CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16 → CH3

SORTIE SPOT

Le contrôle de la Sortie Principale est indépendant du mode Live, qui assure le suivi d'un canal spécifique via le port Sortie principale.

Sélection d'un mode Sortie principale

Si un événement se produit tel que celui d'un capteur, d'un déplacement ou d'une alarme depuis le port Sortie principale en connexion avec un écran, vous pourrez sélectionner un mode d'écran de sortie.

1. En mode Live, effectuez un clic droit sur n'importe quelle zone de l'écran. Le menu Live s'affiche.

2. Cliquez sur Sortie principale L'écran partagé apparaît selon la source de la Sortie principale. (Page 57)

Sortie SPOT 1 : Il est compatible avec la séquence automatique et le mode simple par défaut. Il supporte en supplément les modes partagés en 16, en 9 et en 4 si la sortie sélectionnée est .

2014-01-01 01:10:25 Voice Spot Voice SPOT 1 Scene SPOT 2 Audio video Gal Antor azame Crep. Play Rochar Sauveg More pins Farmfare Masquer Lancetur Déconnex Voice1 Voice2 Voice3 Voice4 Voice5 Voice6 Voice7 Voice8 Voice9 Voice10 Voice11 Voice12 Voice13 Voice14 Voice15 Voice16

- Sortie SPOT 2: Elle prend en charge le mode séquence auto et le mode simple.

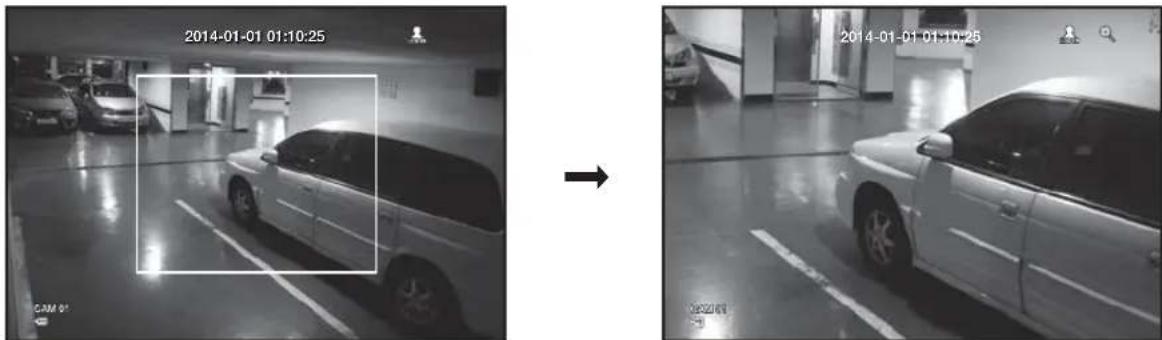

ZOOM

Ceci n'est disponible qu'en mode Single Live. En mode Unique, sélectionnez une zone de votre choix et servez-vous de la fonction Zoom pour l'élargir au double de sa taille.

1. Effectuez un clic droit et sélectionnez dans le menu contextuel qui s'affiche. Appuyez sur le bouton [ZOOM] en façade ou sur la télécommande ou cliquez simplement sur dans le menu du lanceur. La boîte de dialogue Zoom apparaît.

2. Servez-vous des touches directionnelles ou faites un glisser-déposer pour spécifier une zone à agrandir.

3. Appuyez sur le bouton [ENTER] ou double-cliquez sur la zone sélectionnée pour l'agrandir au double de sa taille.

■ Sur l'image agrandie, servez-vous des boutons directionnels (▲▼◀▶) de la télécommande ou en façade pour déplacer la zone agrandie.

1. Appuyez sur le bouton [ZOOM] de la façade ou sur la télécommande pour désactiver le zoom.

2014-01-01 01:10:25 CAM 0* 2014-01-01 01:10:25

ACTIVATION/DÉSACTIVATION AUDIO

Vous pouvez activer/désactiver le son correspondant au canal en mode Live.

ACTIVATION/DÉSACTIVATION AUDIO en Mode Unique

Cliquez sur l'icône audio ( ) à l'écran ou appuyez sur le bouton [AUDIO] en façade ou sur la télécommande pour activer/désactiver la fonction audio.

Seul le canal pour lequel l'option

GEL

Cette option n'est disponible que sous le mode Live qui interrompt temporairement la lecture de l'image Live.

1. Appuyez sur le bouton [FREEZE] en façade ou sur la télécommande ou cliquez sur < * > dans le menu du lanceur.

La lecteur de l'image est temporairement arrêtée.

■ Le son continue de jouer en pause.

1. Appuyez à nouveau sur le bouton [FREEZE] ou cliquez sur < * >. Ceci désactive la fonction de gel.

Ceci affiche le canal en synchronisation avec un événement spécifique (Capteur/Mouvement/Perte vidéo/Sabotage) lorsque celui-ci survient.

Dans « Écran > Affichage évén. », réglez le suivi d'événement sur ON/OFF et spécifiez le temps d'affichage de l'événement. (Page 56)

- Si plusieurs événements se produisent en même temps, l'écran basculera en mode partagé.

• 2\~4 événements : mode partagé en 4
• 5\~9 événements : mode partagé en 9
• 10\~16 événements : mode partagé en 16

- Si le deuxième événement se produit durant la durée définie pour , le premier événement durera jusqu'à la fin du second événement. (Page 56)

Ex : lorsque vous réglez sur 5 secondes et qu'un seul événement uniquement se produit sur le canal CH 1.

■Ex : lorsque vous réglez sur 5 secondes et qu'un deuxième événement se produit sur le canal CH 2 durant la durée définie après que le premier événement se soit produit dans le canal CH 1.

■ Appuyez sur le bouton [ALARM] pour réinitialiser les réglages de l'alarme et désactiver le mode d'événement en cours.
Si une alarme est activée dans les conditions que vous avez définies pour l'enregistrement de l'événement et les durées antérieure/supérieure à l'alarme, l'enregistrement de l'événement sera exécuté.
■ Ceci s'applique également à l'écran de Sortie SPOT.

En cas d'événements en continu tels que la détection de mouvement, commuter sur un autre affichage de mode partagé peut ne pas être immédiat si une concatenation d'événements s'enchaîne, même lorsque vous avez arrêté l'alarme de l'événement.

Vous pouvez confi gurer les propriétés du système, les périphériques et les options à la fois pour l'enregistrement, l'événement, la sauvegarde et le réseau.

Vous pouvez configurer les options Date/Heure/Langue, Droits d'accès, Propriétés du système et Journal.

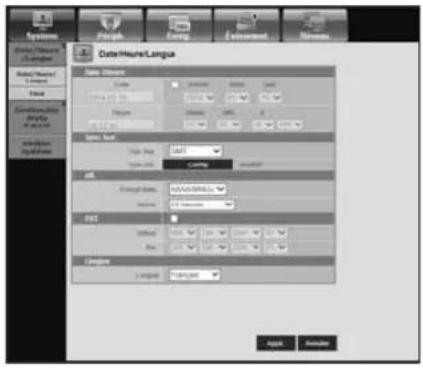

Date/Heure/Langue

Vous pouvez vérifier et configurer les réglages de Date/Heure actuelles, les propriétés liées à l'heure ainsi que la langue utilisée pour l'interface à l'écran.

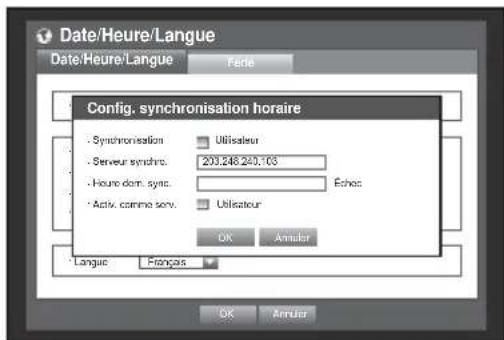

Réglage de Date/Heure/Langue

Spécifiez les réglages de Date/Heure/Langue

L'utilisation de la souris peut faciliter la configuration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.

Si vous n'êtes pas connecté, le système affichera une fenêtre de connexion. Reportez-vous à « Connex ». (Page 26)

1. Servez-vous des boutons directionnels gauche/droite (◀▶) pour sélectionner .

Le menu de configuration des propriétés système est sélectionné.

1. Servez-vous des boutons directionnels haut/bas (▲▼) pour sélectionner puis appuyez sur le bouton [ENTER].

2. Sélectionnez . Une boîte de dialogue s'affiche permettant de configurer les options de Date, d'Heure et de Langue.

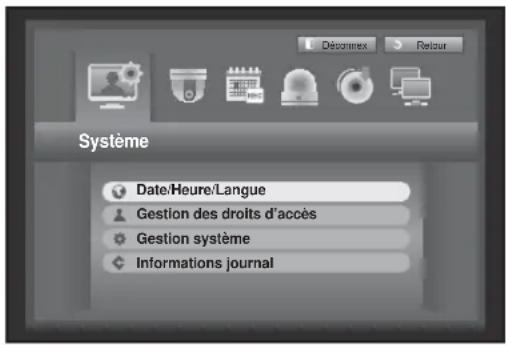

Système Date/Heure/Langue Gestion des droits d'accès Gestion système Informations journal

1. Servez-vous des boutons directionnels (▲▼◀▶) afin de sélectionner un élément à régler et effectuez les changements souhaités.

- Date : règle la date apparaissant à l'écran. Vous pouvez sélectionner le format de la date.

- Heure : règle l'heure et le format de l'heure apparaissant à l'écran. Sélectionnez l'une des valeurs <24 Heures, 12 Heures (AM/PM)>.

- Fus. hor. : règle le fuseau horaire dans votre région en fonction du temps moyen de Greenwich (GMT).

■ GMT (Temps moyen de Greenwich) est le temps universel standard adopté pour le calcul des fuseaux horaires dans le monde.

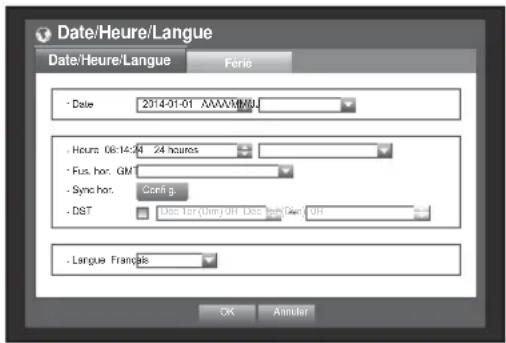

Date/Heure/Langue Date/Heure/Langue Ferie - Date 2014-01-01 AWWMMU - Hours: 06:14:24 24 heures - Fus. hor. GH - Syncor. Config. - DST - Langue François OK Annuler

- Sync hor. : vous pourrez régulièrement régler l'heure actuelle de votre magnétoscope numérique en synchronisation avec un si vous sélectionnez l'utilisation de l'option . Dans ce cas, la configuration de n'autorise pas l'ajustement de l'heure.

• Serveur synchro. : entrez l'adresse IP ou l'URL du serveur de synchronisation.
• Heure dern. sync. : affiche l'heure de synchronisation la plus récente depuis le serveur de synchronisation sélectionné.

• Activ. comme serv. : réglez ceci sur pour permettre au magnétoscope numérique de jouer le rôle de serveur de synchronisation pour d'autres magnétoscopes numériques.

• DST : réglez l'heure d'été, durant la période de temps spécifiée, de manière à reculer l'heure correspondant à votre fuseau horaire d'1 heure par rapport au temps GMT.

• Langue : sélectionnez la langue de votre choix. Règle la langue de l'interface.

Anglais, Français, Allemand, Espagnol, Italien, Chinois (Simplifié), Russe, Coréen, Polonais, Japonais, Néerlandais, Portugais, Turque, Tchèque, Danois, Suédois, Thaï, Roumain, Serbe, Croate, Hongrois, Grecque, Chinois (Traditionnel), Finlandais et Norvégien sont disponibles.

Date/Heure/Langue Date/Heure/Langue Feste Config. synchronisation horaire - Synchronisation - Utilisateur - Serveur synchro. 293.248.240.103 - Houre dom. syns. Echoc - Active comma serv. Utilisateur OK Annuler Langue Français OK Annuler

1. Lorsque la configuration des options Date/Heure/Langue est terminée, appuyez sur .

- Vous pouvez également utiliser les boutons numériques de la télécommande ou en façade afin d'entrer les valeurs pour la Date, l'Heure et d'autres champs numériques.

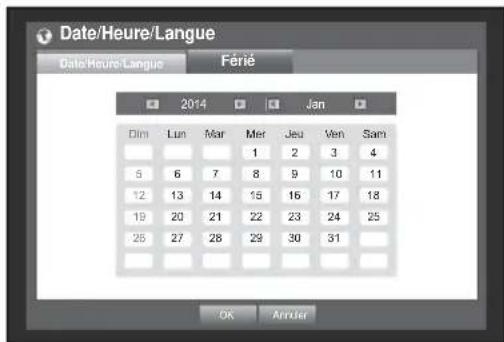

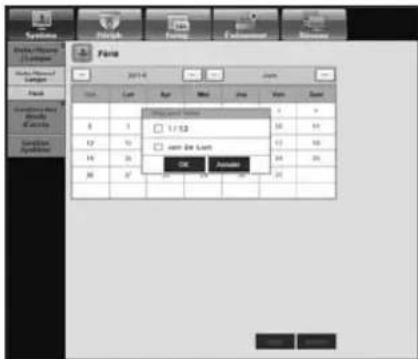

Réglage des jours fériés

Vous pouvez définir des dates spécifiques pour les jours fériés selon vos préférences.

Les jours fériés s'appliquent également aux options et .

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour sélectionner puis appuyez sur le bouton [ENTER].
2. Sélectionnez . Un calendrier apparaît permettant de configurer les jours fériés.

3. Servez-vous des boutons directionnels gauche/droite <◀▶> pour sélectionner l'année ou le mois puis appuyez sur le bouton [ENTER].

4. Utilisez les boutons directionnels (▲▼◀▶) pour sélectionner la date de votre choix puis appuyez sur le bouton [ENTER].

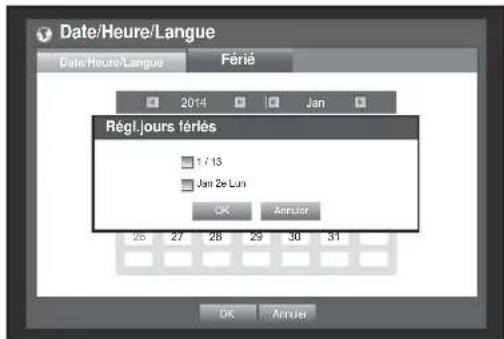

Vous verrez s'afficher l'écran « Régl.jours fériés ».

Ex : sélectionnez le 13 janvier et cochez <1/13> uniquement pour faire du 13 janvier un jour férié. Cochez à la fois <1/13> et pour faire du 13 janvier et du 2ème lundi de chaque mois de janvier des fours fériés.

1. Lorsque la configuration de l'option Férié est terminée, appuyez sur .

Date/Heure/Langue Date/Heure/Langue Férié 2014 Jan Dim Lun Mar Mér Jeu Ven Sam 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 OK Arruser

Date/Heure/Langue Date/Heure/Langue Férié 2014 Jan Régl jours férilés 17:13 Jan 2e Luni OK Annulier 26 27 28 29 30 31 OK Annulier

Utilisation du calendrier

L'utilisation de la souris peut faciliter la configuration.

① Sélectionnez l'année et le mois. Sélectionnez la touche directionnelle gauche/droite <sur le côté gauche/droit de l'année/du mois puis appuyez sur le bouton [ENTER] pour ajuster les réglages de l'année/du mois d'une unité.
② Utilisez les boutons directionnels pour sélectionner une date puis appuyez sur le bouton [ENTER]. - Une date avec les données enregistrées à rechercher apparaît en jaune dans Journal système, Journal événements, Rech par heure et Recherche par événement.

Gestion des droits d'accès

Vous pouvez définir les droits d'accès de chaque utilisateur pour une fonction et des réglages spécifiques du magnétoscope numérique.

Réglages de l'administrateur

Vous pouvez définir et modifier l'ID et le mot de passe de l'administrateur.

L'administrateur peut utiliser et définir tous les éléments de menu et les fonctions.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez . Une boîte de dialogue permettant la saisie des données relatives à l'ID et au mot de passe de l'administrateur apparaît.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez respectivement l'ID et le mot de passe.

Gestion des droits d'accès Admin Groupe Utilisateur Config. • ID admin • Nouveau mot de passe • Conf. mot de passe OK Annuler

L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion.
■ Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.

Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.

1. Lorsque la configuration de l'administrateur est terminée, appuyez sur .

Utilisation du clavier virtuel

① La fenêtre du clavier virtuel apparaît pour la saisie de caractères alphanumériques.
② Utilisez les boutons directionnels (▲▼◀▶) pour aller sur le caractère de votre choix puis appuyez sur le bouton [ENTER].
③ Dans la zone de saisie de texte du clavier virtuel, une liste de mots s'affiche contenant le caractère sélectionné.
④ Sélectionnez un mot dans la liste ou servez-vous du clavier pour saisir le mot en entier.

Dans le cas d'un grand nombre de candidats descripteurs, servez-vous des boutons <☐,☐> pour basculer de l'un à l'autre, par défilement avant et arrière.

⑤ Sélectionnez . Le mot saisi est alors appliqué.

Pour les majuscules, utilisez le bouton .
Pour les caractères spéciaux, utilisez le bouton .
- Un clavier virtuel s'utilise de la même manière qu'un clavier normal en usage dans votre région géographique.
La saisie de l'identifiant est sensible à la casse en ce qui concerne les caractères alphanumériques uniquement.
En ce qui concerne le mot de passe, utilisez des lettres et des caractères spéciaux, à l'exception de > et " " ".
- Vous pouvez utiliser les boutons numériques de la télécommande ou en façade.

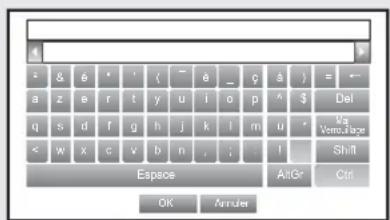

& e * ' ( - e _ q a ) = - a z e r t y u i o p ^ $ Del q s d f g h j k l m u * Vertrulage < w x c v b n , ; . ! Shift Espace AltGr Ctg OK Annuler

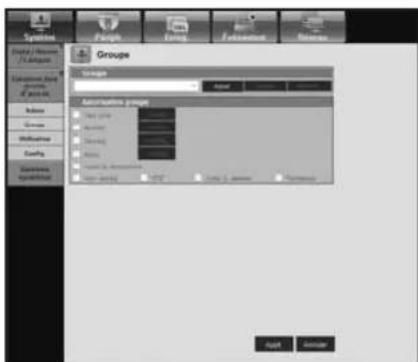

Réglages du groupe

Vous pouvez créer un groupe d'utilisateur et configurer des droits d'accès spécifiques à un groupe d'utilisateur. Vous pouvez enregistrer un utilisateur pour chaque groupe dans .

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez . Une fenêtre de configuration pour , , et .

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- Ajout, Suppr, Renom. : vous pouvez ajouter, supprimer, renommer un groupe ou modifier les droits d'accès accordés à ce dernier.

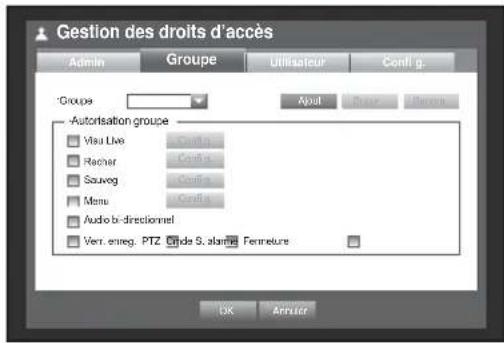

Gestion des droits d'accès Admin Groupe Utilisateur Config. * Groupe Autorsation groupe Via Live Crofta Racher Crofta Souveg Crofta Menu Crofta Audio br-directionnel Ver. enreg. PTZ Grade S. alanine Fenmeture OK Arruer

Le clavier virtuel apparaît lorsque vous sélectionnez ou .

- Ajout : Lorsque vous exécutez le magnétoscope numérique pour la première fois à l'aide du compte admin, il n'existe pas encore d'autre compte que celui de l'admin. Par conséquent, tous les boutons sauf Ajout seront désactivés. Sélectionnez pour afficher le clavier virtuel. Entrez un nom de groupe. Vous pouvez ajouter jusqu'à 10 groupes.

- Suppr : Supprime un groupe d'utilisateurs déjà enregistré. La sélection de Supprimer entraîne la suppression de tous les comptes utilisateur appartenant à ce groupe.

- Renom. : Renomme un groupe d'utilisateurs déjà enregistré. Sélectionnez pour afficher le clavier virtuel.

Pour entrer un nom de groupe, reportez-vous à la section « Utilisation du clavier virtuel ». (Page 40)

- Autorisation groupe : définit les droits d'accès aux éléments de menu de chaque groupe. Les utilisateurs d'un groupe peuvent accéder aux fonctions cochées.

1. Lorsque la configuration du groupe est terminée, appuyez sur .

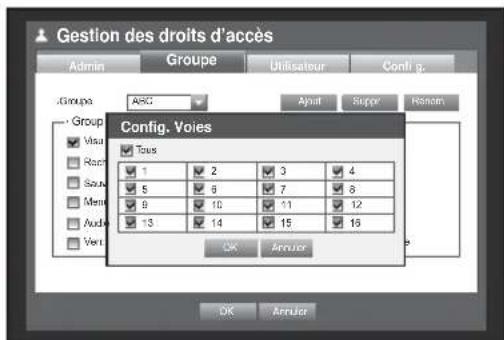

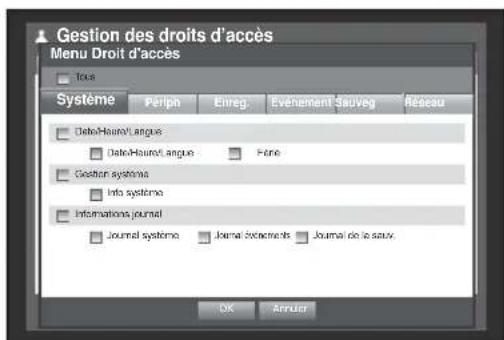

Pour définir une autorisation de groupe

Vous pouvez définir les droits d'accès des utilisateurs de groupe au menu en fonction du canal utilisé.

1. Sélectionnez un menu auquel les droits d'accès ont été affectés au groupe en question. Le menu auquel ont été attribués les droits d'accès du groupe est affiché dans le menu Live dès qu'un utilisateur du groupe concerné se connecte.

- Visu Live : Vous pouvez définir les droits d'accès à l'écran Live (Direct) en fonction du canal utilisé.

- Recher. : Vous pouvez définir les droits d'accès au menu Recher, en fonction du canal utilisé.

- Sauveg : Vous pouvez définir les droits d'accès au menu Sauveg en fonction du canal utilisé.

- Menu : Vous pouvez définir les menus accessibles via des droits d'accès spécifiques.

- Audio bi-directionnel : Vous serez autorisé à utiliser les fonctions audio en duplex.

- Verr. enreg., PTZ, Cmde S. alarme, Fermeture : Sélectionnez un élément à ajouter aux droits d'accès.

1. Sélectionnez . Sélectionnez et affectez un utilisateur de groupe de sorte que celui-ci puisse accéder au menu spécifié.

Gestion des droits d'accès Admin Groupe Utilisateur Confi g. Groupe ABC Ajut Stopp Renom Group Visa Racn Sau Mens Audio Vert Config. Voies Tous 1 2 3 4 5 6 7 8 B 10 11 12 13 14 15 16 OK Annuer OK Annuer

Gestion des droits d'accès Menu Droit d'accès Tous Système Peripn Enireg. Evehement Sauveg Résseau DateHaurel Langue DateHaurel angue Fene Gestion systèmes Info système Informations journal Journal système Journal échéments Journal de le saux OK Arruer

Pour restreindre les droits d'accès des utilisateurs

Si l'admin restreint tous les droits d'accès d'un groupe ajouté, les utilisateurs de ce groupe ne pourront accéder qu'aux seuls menus par défaut et ne pourront modifier que leur propre mot de passe.

1. Lancez le magnétoscope numérique. Si tous les droits d'accès sont restreints, seul la boîte de dialogue Connex apparaîtra.

2. Connectez-vous à l'aide d'un ID utilisateur enregistré.

3. Cliquez avec le bouton droit de la souris n'importe où sur l'écran. Si tous les droits d'accès sont restreints, seul les menus contextuels accessibles apparaîtront.

Login - ID abc - Password OK Cancel

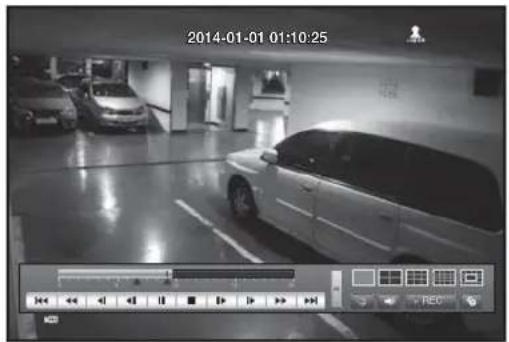

2014-01-01 01:10:25 SAMSUNG SAMSUNG SAMSUNG SAMSUNG Scene Mode ▶ Audio Off Freeze Stop Alarm Record User Menu Hide Launcher Logout SAMSUNG SAMSUNG SAMSUNG 2014-01-01 01:10:25

Modification du mot de passe utilisateur

Si vous vous connectez à l'aide d'un compte utilisateur qui a fait l'objet d'une restriction d'accès au menu, vous ne pourrez modifier que votre propre mot de passe.

1. Connectez-vous en utilisant votre compte.

2. Sélectionnez

   . L'écran de configuration de la Gestion des droits d'accès apparaît.

3. Sélectionnez . La boîte de dialogue de configuration du mot de passe apparaît.

4. Saisissez un nouveau mot de passe.

5. Sélectionnez . Votre modification de mot de passe est ainsi appliquée.

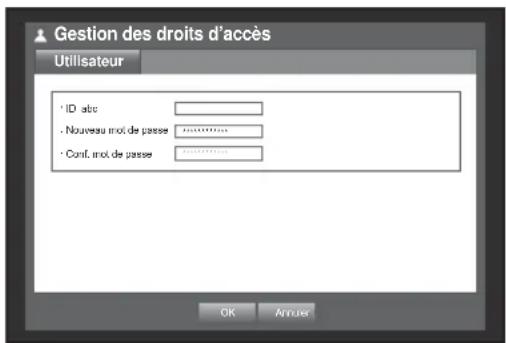

Gestion des droits d'accès Utilisateur * ID acc - Nouveau not de passe ******** - Conf. not de passe ******** OK Antique

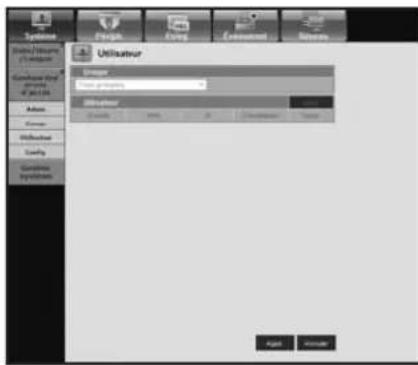

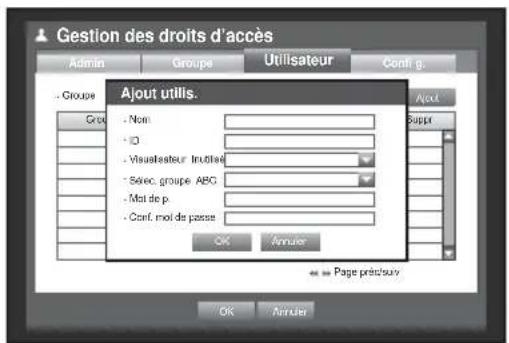

Réglages de l'utilisateur

Vous pouvez ajouter un utilisateur et modifier les informations d'un utilisateur enregistré.

Un utilisateur ne peut être ajoute que si un groupe a ete prealablement cree dans le menu .

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez . Une fenêtre Ajout utilis. apparaît.
3. Servez-vous des boutons directionnels (▲▼◀▶) pour sélectionner dans la fenêtre. Une fenêtre « Ajout utilis. » apparaît.
4. Vous pouvez configurer les réglages de Network Viewer y compris le nom, l'ID, le visionneur, le groupe sélectionné et le mot de passe.

Le résultat de la configuration de l'utilisateur apparaît dans la fenêtre .

Pour changer la propriété de l'utilisateur, allez sur « Mod. uti. ». La fenêtre « Mod. uti. » apparaît lorsque vous sélectionnez un élément à modifier dans la fenêtre .

Gestion des droits d'accès Admin Groupe Utilisateur Conf g. Groups Tous groupes Croupe Nom ID Vécellesieur Sugar Page précisuiy OK Annuer

- Visionneur : En sélectionnant , vous avez accès à Web Viewer et à Network Viewer.

■ Reportez-vous à « Connexion de Web Viewer (Windows) ». (Page 88)
Pour de plus amples informations concernant l'utilisation de Network Viewer, reportez-vous au guide d'utilisation de Network Viewer.

Gestion des droits d'accès Admin Groupe Utilisateur Config. - Groupe Ajout utilis. - Nom - IO - Visualisateur Inoulier - Sélec. groupe ABC - Mot de p. - Conf. mol de passe OK Annuler Page préchours OK Annuler

1. Lorsque la configuration de l'utilisateur est terminée, appuyez sur .

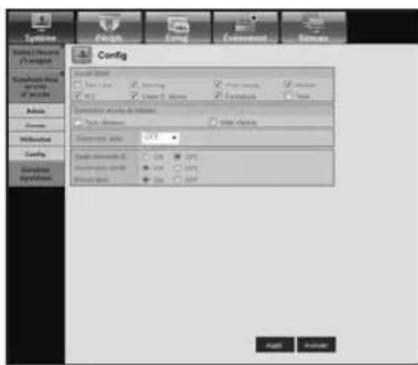

Réglages des droits d'accès

Vous pouvez définir un accès limité à tous les utilisateurs généraux.

L'utilisation des éléments comportant des restrictions nécessite une connexion.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez . Restriction accès au réseau, Déconnex. auto et Saisie manuelle ID apparaît.
3. Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et définissez-en la valeur.

4. Accès limité : tous les éléments de menu autorisés pour un utilisateur peuvent être définis avec un accès limité.

5. Éléments cochés (☑) : limités

6. Éléments décochés ( □ ) : accessibles

Si l'élément n'est pas coché ( □ ) sous , n'importe quel utilisateur pourra accéder à cet élément, quel que soit le réglage .
Si l'élément est pas coché (☑) dans , seul accèdera à cet élément l'utilisateur doté des droits d'accès pour ce faire dans .

- Restriction accès au réseau : Restreint l'accès distant depuis un réseau .

- Tous réseaux : Restreint toutes les instances d'accès via Network Viewer et Web Viewer.

- Web Viewer : Restreint l'accès via Web Viewer.

- Déconnex. auto : Un utilisateur est automatiquement déconnecté en l'absence d'opération sur le magnétoscope numérique pendant une période de temps spécifique.

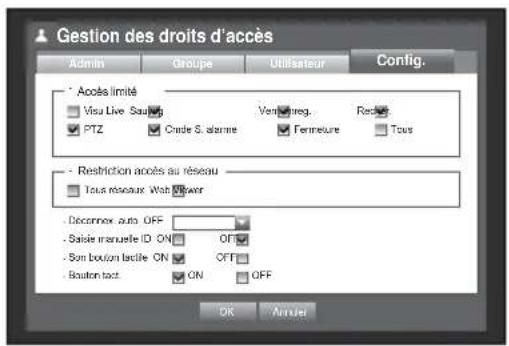

Gestion des droits d'accès Admin Groupe Utilisateur Config. Accès limité Visa Live Sauling PTZ Circle S. alarme Vermesreq. Fenneture Reste Tous Restriction accès au réseau Tous réseau Web browser Decenter auto OFF Saisie manuelle ID ON Son bouton tactile ON Bouton tactile ON OFF OFF OK Annuler

menu princ.

- Saisie manuelle ID : Ceci vous invite à entrer l'ID utilisateur manuellement pour le processus de connexion.

- Éléments cochés(☑) : Encadre les ID utilisateur avec les symboles [*].

Utilisez le clavier virtuel pour entrer un ID utilisateur.

- Son bouton tactile : Vous pouvez choisir ou nonle pour bip lors de l'utilisation des boutons tactiles.

- Bouton tact. : Vous pouvez choisir d'utiliser ou non les boutons tactiles sur la face ou non.

1. Lorsque la configuration des droits d'accès est terminée, appuyez sur .

Connex - ID - Mst de p. OK Anmador

Gestion système

Vous pouvez vérifier la version du système, mettre celle-ci à jour avec la version la plus récente et sauvegarder ou initialiser les données.

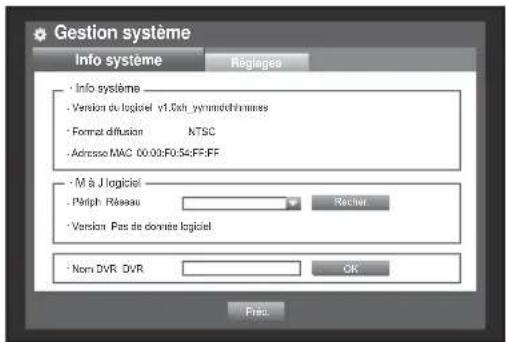

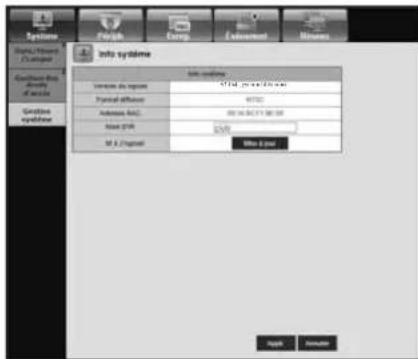

Vérification des informations système

Vous pouvez vérifier la version système actuellement exploitée, le système de diffusion et l'adresse MAC. Vous pouvez mettre le système à jour.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Vérifiez la version du logiciel, le format de diffusion, et l'adresse MAC.

- Info système : affiche les informations actuellement disponibles sur le système.

Ces valeurs ne sont pas modifiables par l'utilisateur.

- M à J logiciel : met à jour le logiciel du magnétoscope avec sa version la plus récente.

Gestion système Info système Réglages • Info système • Version du logiciel v1.0xh_ynundoflvenues • Format diffusion NTSC • Adresse MAC 00:00:F0:54:FF:FF • M à J logiciel • Percent Rèseau • Version Pas de donnée logiciel • Nom DVR DVR OK Prés

- Nom DVR : Le nom dédié sera affiché sur la visionneuse réseau, une fois connecté sur le DVR.

- Mise à jour du logiciel

1. Connectez un périphérique de stockage comportant le logiciel à mettre à jour. (La reconnaissance du périphérique peut nécessiter 30 secondes environ.)

2. Les périphériques susceptibles d'être mis à niveau incluent la mémoire USB, les disques CD/DVD et le périphérique réseau.
   Pour mettre à jour le réseau, le magnétoscope numérique actuel doit avoir été connecté au réseau. La mise à niveau via le serveur proxy peut ne pas être activée en raison d'un accès restreint.

3. Sélectionnez dans la fenêtre .

4. Sélectionnez .

5. Appuyez sur le bouton pour afficher l'image de mise à jour, ensuite le bouton redevient .

Le bouton sera activé uniquement si la date de sous est identique ou antérieure à celle de .

1. Appuyez sur le bouton pour afficher la confirmation contextuelle pour la mise à jour.

Appuyez sur dans la fenêtre « M à J syst. ».

L'état d'avancement de la mise à jour s'affiche durant l'opération.

Gestion système Info système Réplages - Info système - Version du logici: v1.0ch_ymrendhmannas - Fan - Adm - M - Per - Vcn M à J syst. Vers act. v1.0ch_ymrendhmannas Nouv vers. v1.0ch_ymrendhmannas Sousitez-vous effectuer une mise à niveau ? OK Annuler - Nom DVR DVR OK Pres.

Gestion système Info système Régages - Info système - Version du logiciel v1.06h_ynminodhlemmes - Format - Adress M à J logiciel Mise à niv.logan cours... - M à J - Perph - Version - Nom DVR DVR OK Pric

1. Lorsque la mise à jour est terminée, le système redémarre automatiquement.

Ne mettez pas l'unité hors tension avant qu'elle n'ait au préalable parfaitement redémarré.

Si la mention « Échec de la mise à niveau » apparaît, il faudra recommencer l'opération à partir de l'étape 4. Si vous subissez des échecs répétés, consultez le centre de dépannage pour solliciter de l'assistance.

- Lorsque vous effectuez une mise à jour du logiciel à distance à l'aide de Smart Viewer, 3 minutes maximum sont

SAMSUNG

nécessaires pour terminer la mise à jour depuis l'affichage du message de confirmation de Smart Viewer. Ceci garantit la stabilité du DVR (Magnétoscope numérique). Pour une mise à jour plus rapide, utilisez le câble USB pour connecter le DVR (Magnétoscope numérique).

Réglages

Vous pouvez copier et importer des réglages de magnétoscope numérique à l'aide d'un support de stockage.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez . Une fenêtre apparaît, représentant le périphérique de stockage et les valeurs par défaut réglés en usine.
3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur un élément de votre choix, puis importez et exportez des données de réglages vers/sur un périphérique de stockage.
4. Périph. stock. : affiche le périphérique de stockage connecté.
5. Exporter : tous les journaux enregistrés sur DVR sont exportés sur le support de stockage.
6. Importer : importe les réglages du magnétoscope numérique depuis le périphérique de stockage et les applique au magnétoscope numérique.

Si l'option est cochée, les réglages réseau seront également importés.

- Après l'importation de la configuration, veuillez redémarrer l'enregistreur vidéo numérique pour que les paramètres soient pris en compte.

- Chargement des paramètres par défaut : Si le réglage est sélectionné, une boîte de dialogue de confirmation apparaîtra pour « Retour Réglage Usine ». Appuyez sur pour initialiser le système sur ses paramètres par défaut.

L'enregistreur vidéo numérique redémarrera après le chargement des paramètres par défaut.

1. Pour revenir sur le menu précédant, appuyez sur .

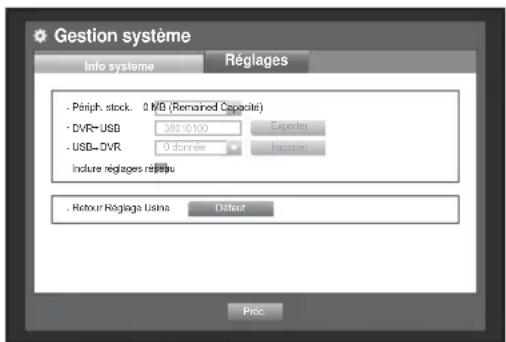

Gestion système Info système Réglages - Périph. stock. 0 MB (Remained Capacité) - DVR-USB 380 1000 Exporter - USB-DVR 0 donnée Insurer Inclure réglages rétrovu - Retour Régloge Usina Default Préc

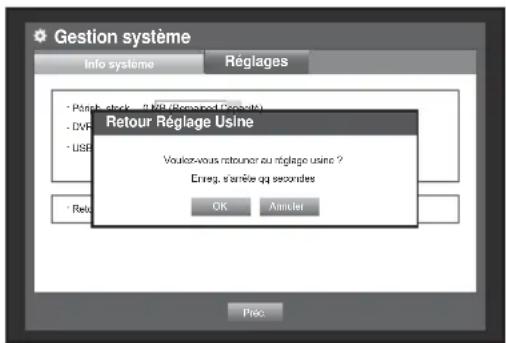

Gestion système Info système Réglages • Perch, etret • (HPB Reçured Deposits) • DVRS • USB • Retour Retour Rêglage Usine Veuillez-vous retourer au rêglage usine ? Enreq. s'arrête qq secondes OK Annuler Pricc

Informations journal

Vous pouvez parcourir les journaux relatifs au système et aux événements.

Journal système

Le journal système affiche le journal et l'horodatage pour tous les démarrages de système, les arrêts de système et les modifications des réglages système.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. électionnez .

- Reportez-vous à « Utilisation du calendrier ». (Page 39) Cliquez sur le calendrier < pour afficher la fenêtre du calendrier.

- Type : lorsqu'il existe un grand nombre de journaux, vous pouvez afficher les journaux au format de votre choix en sélectionnant le type souhaité.

- Exporter : tous les journaux enregistrés sur DVR sont exportés sur le support de stockage.

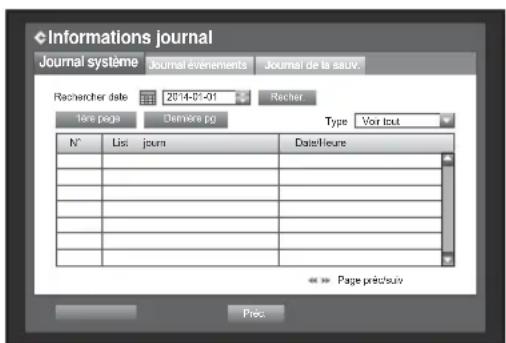

Informations journal Journal système Journai événements Journal de la sauv. Rechercher date 2014-51-01 Recher Lère page Détenre pg Type Voir tout N° Lis jours Date/heure Page préc/surv Préc

1. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité puis appuyez sur .

Journal événements

Le journal événements affiche des événements enregistrés liés aux alarmes, aux détections de mouvement et aux pertes vidéo. Il affiche aussi le journal et son horodatage.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez .
3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité.
4. Réglez les options Rechercher date, Canal et Type puis appuyez sur .

- Reportez-vous à « Utilisation du calendrier ». (Page 39) Cliquez sur le calendrier < pour afficher la fenêtre du calendrier.

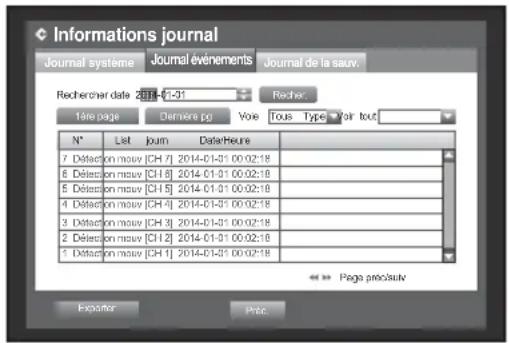

Informations journal Journal systeme Journal événements Journal de la sauv. Recherche d'ar date 2014-01-31 Recherche : Térie page Derniere pg Voie Tous Type Fair tout N° List Journ Date/heure 7 Détection mouw [CH 7] 2014-01-31 00:02:18 6 Détection mouw [CH 8] 2014-01-31 00:02:18 5 Détection mouw [CH 9] 2014-01-31 00:02:18 4 Détection mouw [CH 10] 2014-01-31 00:02:18 3 Détection mouw [CH 11] 2014-01-31 00:02:18 2 Détection mouw [CH 12] 2014-01-31 00:02:18 1 Détection mouw [CH 13] 2014-01-31 00:02:18 Page préca/suit Exporter Pric.

Des Sauvegardes

Vous pouvez rechercher le nom de l'auteur de la sauvegarde et les détails y afférents (temps de sauvegarde, canal, périphérique à utiliser, format de fichier, etc.).

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez .
3. Utilisez les quatre boutons directionnels (▲▼◀▶) pour accéder à l'élément souhaité.
4. Spécifiez un terme à rechercher et sélectionnez dans le coin droit. Les détails de sauvegarde pour le terme recherché s'affichent dans une liste.

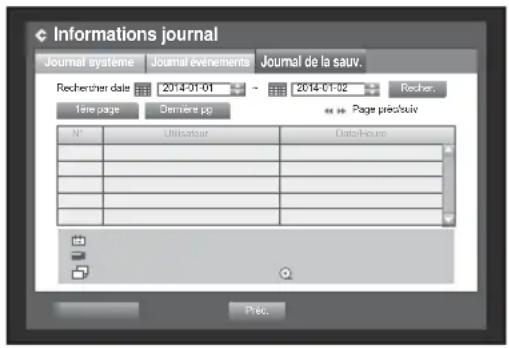

Informations journal Journal système Journal événements Journal de la sauv. Rechercher date 2014-01-01 2014-01-02 Recher. 1ère page Derniere pp Page préduiv N° Utiliser Data-Issue Péc.

RÉGLAGE DU PÉRIPHÉRIQUE

Vous pouvez configurer les options Caméra, Périph. stock., Périphérique distant, Périphérique POS et Écran.

Caméra

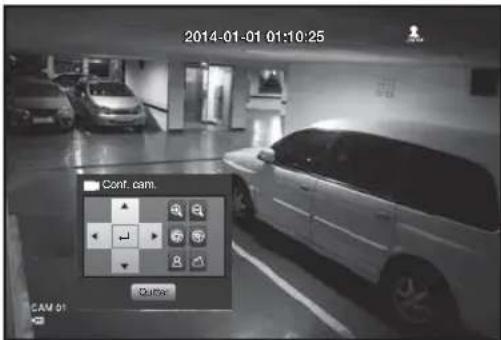

Réglage de la caméra

Vous pouvez régler les options Vidéo, Audio, Nom de canal et Temps de passage d'une caméra.

L'utilisation de la souris peut faciliter la configuration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.

2. Servez-vous des boutons directionnels gauche/droite (◀ ▶) pour sélectionner . Le menu de réglage de périphérique est sélectionné.

3. Servez-vous des boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER].

Périph Caméra Périph. stock. Périphérique distant Périphérique POS Écran

1. Sélectionnez . Permet d'afficher la fenêtre de paramétrage pour les fonctions Vidéo, Audio, Nom CA, Vitesse Séquence, Progressif, Config écran et Région privée.

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

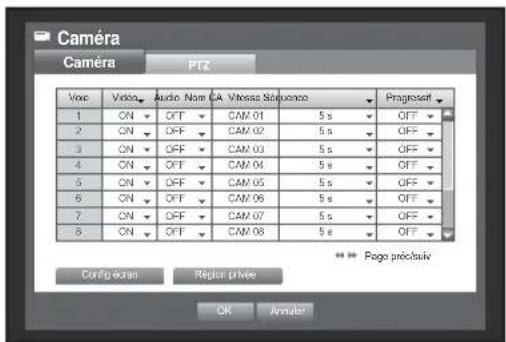

Caméra Caméra PT2 Voc Video Audio Nom EA Vitessa Sequence Progosert 1 ON OFF CAM 01 5 s OFF 2 ON OFF CAM 02 5 s OFF 3 ON OFF CAM 03 5 s OFF 4 ON OFF CAM 04 5 s OFF 5 ON OFF CAM 05 5 s OFF 6 ON OFF CAM 06 5 s OFF 7 ON OFF CAM 07 5 s OFF 8 ON OFF CAM 08 5 s OFF Pago précisiv Config screen Region private OK Annater

• Vidéo

- : vous pouvez activer/désactiver la caméra du canal sélectionné.

- : affiche les informations autres que celles concernant la vidéo du canal sélectionné.

Par souci de respect de la vie privée, les informations relatives à la vidéo ne s'affichent pas en cours d'enregistrement.

- : affiche uniquement un écran blanc en cours d'enregistrement.

Si le canal est réglé sur le mode ou , le son du canal n'est pas audible. Toutefois, le son du canal est enregistré si le réglage Audio est réglé sur , même si le son n'est pas en mode Live (Direct).

- Audio

- Si ce réglage est spécifié sur , vous pourrez activer/désactiver le son du canal sur l'écran Live (Direct).

- Si ce réglage est spécifié sur , le son du canal sera désactivé sur l'écran Live (Direct) et non enregistré.

■ La sortie audio est disponible pour 1 canal uniquement.

- Nom CA : un total de 15 caractères comprenant est blancs est autorisé.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40)

■ Le premier caractère ne peut pas être un espace vide.

- Vitesse Séquence : vous pouvez régler le temps de passage entre les canaux pour l'écran Live et Sortie principale.

Si ce réglage est spécifié sur , le canal n'est pas répertorié en mode Séquence auto.

- Progressif : Vous pouvez activer ou désactiver le mode progressif de la caméra.

!

Si votre caméra possède un système de balayage progressif, choisissez l'option pour éliminer les tremblements de l'image.

- Config écran : la vidéo apparaissant à l'écran varie en fonction de la caméra du canal, vous pouvez par conséquent configurer l'affichage du magnétoscope numérique selon vos préférences. Sélectionnez un canal et réglez les options < (Luminosité)>, < (Contraste)> et < (Couleur)> du canal sélectionné.

• Appuyez sur pour initialiser les réglages sur la valeur par défaut de.
• Vous ne pouvez pas régler la luminosité, le contraste ou la couleur pour le canal HD-SDI.

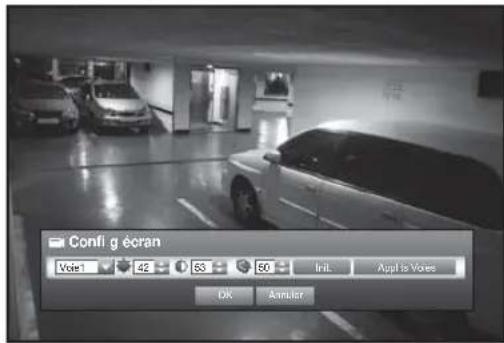

Config écran Vote1 42 53 50 Init. Appl is Voes OK Anular

- Région privée : Vous pouvez spécifier une certaine zone de la vidéo prise par la caméra comme étant protégée pour confidentialité.

- Commutateur HD/SD : Vous pouvez configurer le nombre de canaux HD en fonction de vos besoins. Après avoir terminé l'installation, cliquez sur OK dans le menu de commutation HD/SD. L'enregistreur vidéo numérique redémarrera pour que les nouveaux paramètres soient pris en compte. (HD/SD est disponible pour les SRD-1680D uniquement).

1. Lorsque la configuration de la caméra est terminée, appuyez sur .

Réglage de la zone de détection de mouvement

① Sélectionnez .
② Lorsque la fenêtre « Région privée » apparaît, sélectionnez un canal pour la détection et réglez la zone de détection du mouvement.
- Pour défi nir la zone dans la fenêtre « Région privée »

Dans la fenêtre « Région privée » sélectionnez la zone de votre choix dans <.>

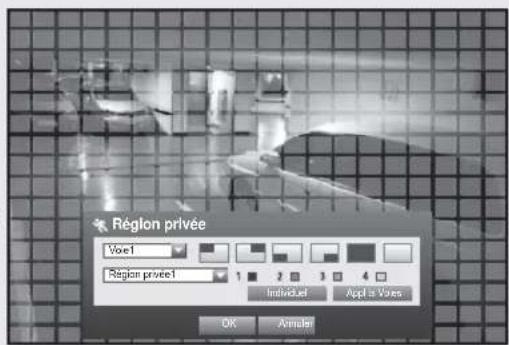

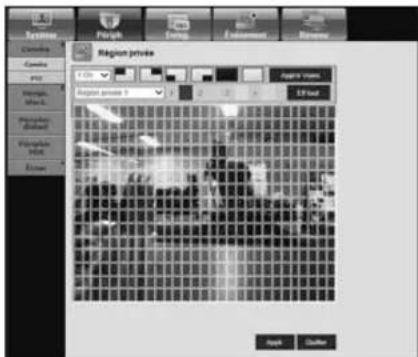

- Région privée

Vous pouvez spécifier jusqu'à 4 zones de confidentialité pour chaque canal, pouvant être identifiées par une couleur.

Région privée Voel1 Region private1 1 2 3 4 Individual Apply v Voles OK Armuler

1 Mauve 2 Vert 3 Bleu 4 Jaune

- Pour régler la zone à l'aide de la sélection

Dans la fenêtre « Région privée », vous pouvez sélectionner les cellules individuellement via l'option .

Lorsque l'option est sélectionnée, la fenêtre « Région privée » disparaît et vous pouvez sélectionner les cellules une par une.

Lorsque la configuration de la zone de mouvement est terminée, effectuez un clic droit pour sélectionner l'option

dans le menu contextuel ou sur le bouton [MENU] de la télécommande pour afficher à nouveau la fenêtre « Région privée ».

• Eff tout : La cellule sélectionnée est supprimée de la zone de confidentialité.
• Menu : après avoir sélectionné des zones de mouvement individuelles, allez sur la fenêtre « Région privée ».

Lorsque l'optio « Appl ts Voies » est sélectionnée, la zone de mouvement sélectionnée s'applique à tous les canaux.

③ Lorsque la configuration des paramètres de la zone de confidentialité est terminée, cliquez sur .

Eff tout Menu

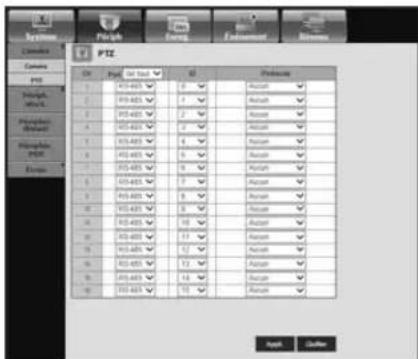

Réglages PTZ

Pour utiliser les fonctions PTZ d'une caméra, l'ID et les protocoles des différentes caméras et du magnétoscope numérique doivent correspondre.

Pour les autres réglages, reportez-vous aux réglages . (Page 54)

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez . Une fenêtre de réglages PTZ apparaît.
3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et sélectionnez-le.

- Port : Sélectionnez une méthode de commande du port de la caméra connectée à un canal.

■ Vous avez deux choix : et .

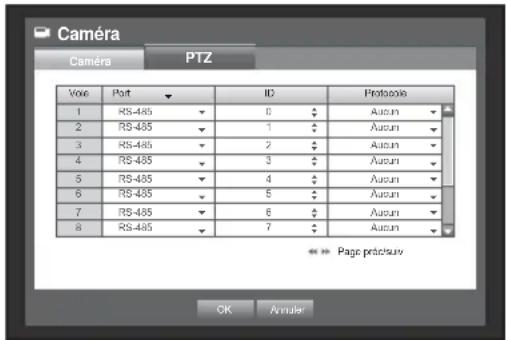

Caméra Caméra PTZ Voice Port ID Protocol 1 RS-485 0 Autun 2 RS-485 1 Autun 3 RS-485 2 Autun 4 RS-485 3 Autun 5 RS-485 4 Autun 6 RS-485 5 Autun 7 RS-485 6 Autun 8 RS-485 7 Autun Page précausv OK Armuler

• ID : réglez l'ID de la caméra reliée à chaque canal.
  Vous pouvez facilement effectuer la configuration en utilisant les boutons numériques de la télécommande ou en façade.
• Protocole : réglez le protocole de la caméra reliée à chaque canal.

• Vous pourrez vérifier l'ID et le protocole de la caméra si vous éteignez puis rallumez la caméra après l'avoir connectée au magnétoscope numérique.
  Pour le type , les protocoles CCVC et PELCO-C sont pris en charge.
  ■ Type n'est disponible pour le canal SRD-876D/1656D/1676D.

• Lorsque la configuration PTZ est terminée, appuyez sur .

Vous pouvez vérifier les informations relatives aux périphériques de stockage.

Vérification des périphériques

Vous pouvez vérifier les périphériques de stockage ainsi que leur espace disponible, leur utilisation et leur état. Les périphériques disponibles sont des disques durs et des périphériques USB (Mémoire, Disque dur, CD/DVD).

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez .

- N° : affiche le numéro attribué au disque dur interne.

Pour visualiser l'emplacement précis du disque dur selon le numéro affecté, reportez-vous à .

- Util/Total : affiche la capacité utilisée/totale du périphérique de stockage.

- Utilisat. : règle l'utilisation du périphérique de stockage.

- la mémoire USB ne sert que pour les sauvegardes.

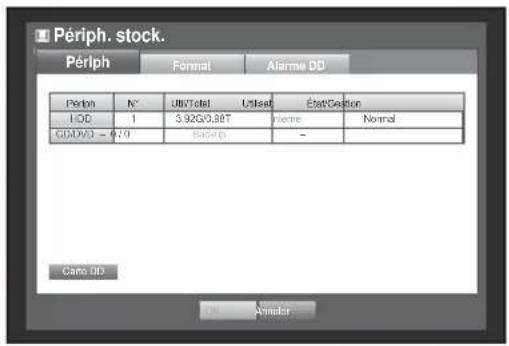

Périm. stock. Périm Format Alarm DD Perh N° UtilTotal Utilset ÉtatGestion T102 1 3.925/0.887 Name Normal CODVD - 0.70 8644(p) - Cairo DD OK Answer

- Le disque dur USB externe et le disque dur SATA sont utilisés aux fins d'extension et de sauvegarde.

- Un maximum de 2 To par port est pris en charge pour les besoins de la sauvegarde sur le disque dur SATA haute capacité, comme par exemple pour un équipement RAID (ex. : SVS-5R) et un maximum de 4 To à des fins d'extension.

■ SVS-5R prend en charge uniquement RAID1 et RAID5.

Si un disque dur eSATA est utilisé pour un stockage étendu ou à des fins de sauvegarde, la déconnexion du périphérique eSATA peut provoquer le redémarrage du système.

Pour une utilisation en tant que sauvegarde, le périphérique peut être déconnecté dès lors qu'il n'est pas en cours d'utilisation.

- État/Gestion : affiche l'état actuel du disque dur, comme par exemple via les options Normal/Vérifier/Rempl.

- Normal : disponible à l'utilisation

- Vérifier : disponible à l'utilisation mais recommandé pour le remplacement

- Rempl. : requiert un remplacement immédiat.

- Carte DD : affiche les emplacements des disques durs internes selon les numéros attribués.

- Reportez-vous à ceci pour les réparations éventuelles ou l'installation de disques durs supplémentaires.

1. Pour revenir sur le menu précédant, appuyez sur .

Carte DD DX

Formatage

Vous pouvez formater un périphérique de stockage.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez . Une fenêtre qui permet la sélection des périphériques pour le formatage apparaît.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour sélectionner le périphérique à formater.

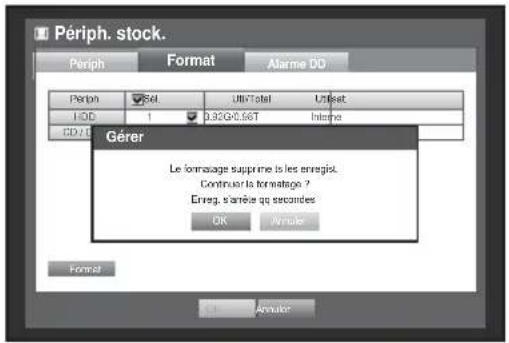

4. Sélectionnez en bas de l'écran. Appuyez sur dans la fenêtre de confirmation « Gérer » pour lancer le formatage du périphérique sélectionné.

5. Lorsque le formatage est terminé, appuyez sur .

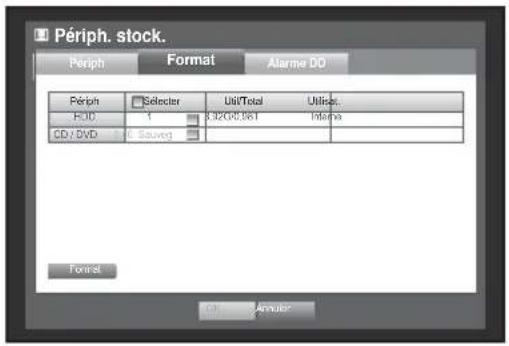

Périph. stock. Periph Format Alarme DO Périph Selecter UtilTotal Utiline FUD 1 02GCL061 Infine CD/DVD 5 Souvec Format Ch Annuler

Péph. stock. Periph Format Alarme DO Periph Rel Util/Total Unfeset 1:00 1 3,920/0,56T Intime CD / L Gérer Le tonnage supprime is les enregistr. Contrusir la tonnage ? Enreg. s'arrée qu secondes OK Amule Format Appulsar

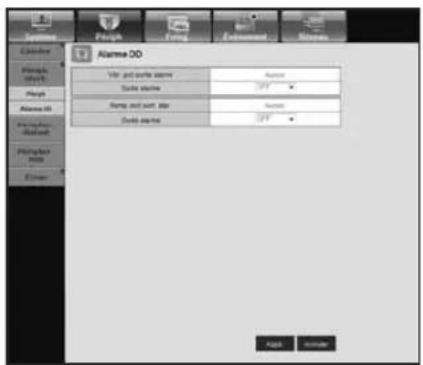

Alarme disque dur

Vous pouvez définir les réglages de l'alarme pour les défaillances de disque dur, comme par exemple, Vér. port sortie alarme, Remp. port sort. alar. ainsi que la durée de l'alarme concernée.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez . Une fenêtre permettant de régler la vérification du disque dur et le remplacent des ports de sortie ainsi que la durée de ces opérations apparaît.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité.

- Alarme

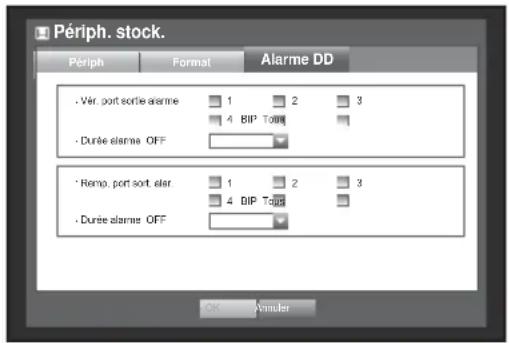

Périph. stock. Periph Format Alarme DD - Ver. port sortie alarme 1 2 3 4 BIP Topp - Durée alarme OFF - Remp. port sort. eler. 1 2 3 4 BIP Topp - Durée alarme OFF OK Amuler

• Un signal d'alarme est émis via le port de sortie d'alarme situé à l'arrière lors de la sélection de <1>, <2>, <3> et <4>.
• Si l'option est sélectionnée, un bip sonore retentira.

• Si l'option est sélectionnée, le bip sonore et le signal d'alarme seront émis via les ports situés à l'arrière de l'appareil.

• Vér. port sortie alarme : si le disque dur génère une alarme de vérification, le signal d'alarme sera émis sur le port de sortie d'alarme spécifié.

• Remp. port sort. alar. : si le disque dur génère une alarme de remplacement, le signal d'alarme sera émis sur le port de sortie d'alarme spécifié.
• Durée alarme : règle la durée de l'alarme à la fois pour le signal d'alarme et le bip sonore.

- Les signaux de l'alarme de vérification et de l'alarme de remplacement sont émis via les ports de sortie d'alarme sélectionnés (1, 2, 3 et 4).

• Si l'option est sélectionnée, un bip sonore retentira.
• Si l'option est sélectionnée, le bip sonore et le signal d'alarme seront émis via les ports situés à l'arrière de l'appareil.

L'état signifie que le disque dur est opérationnel mais qu'il connaît des problèmes qui nécessitent de lui faire subir une révision technique.

( ) apparait à l'écran Live (Direct).

L'état signifie que le disque dur est défectueux et qu'il nécessite d'être immédiatement remplacé.
( )apparait à l'écran Live (Direct).
Si le disque dur installé n'est pas reconnu correctement, une confirmation contextuelle apparait.

1. Lorsque la configuration de l'alarme du disque dur est terminée, appuyez sur .

Périphériques distants

Vous pouvez régler le protocole de communication du port RS-485 en vue de l'exploitation de la caméra PTZ et du clavier système avec le magnétoscope numérique.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Utilisez les boutons directionnels (▲▼◀▶) pour aller sur l'élément de votre choix puis appuyez sur le bouton [ENTER].

3. Réglez les valeurs de chaque configuration de communication du périphérique distant.

- Débit binaire : Les réglages des débits binaires du magnétoscope numérique, de la caméra PTZ et du clavier système doivent correspondre pour assurer le bon déroulement des opérations.

Périphérique distant Dixit braine Parte Données Arr. Bt Type transit 9600 Aucun 8 1 Semi-duplex Clavier système OFF ID Télécommande ON ID OK Amuler

1. Assurez-vous de faire correspondre les ID du magnétoscope numérique, du clavier système et de la télécommande, puis appuyez sur .

Pour modifier l'ID de la télécommande, reportez-vous à « Modification de l'ID de la télécommande ». (Page 15)

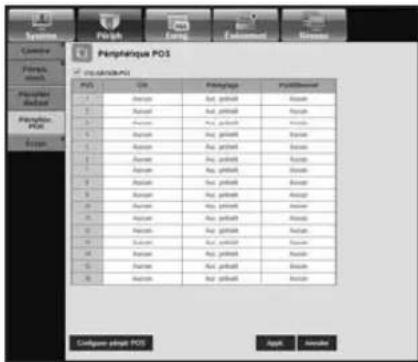

Périphérique POS

Vous pouvez définir les propriétés des périphériques POS connectés au magnétoscope numérique. Une connexion de périphérique POS requiert des réglages de canaux, de présélections et de Port/Ethernet.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- UTILISATION POS : lorsque l'option est sélectionnée, le magnétoscope numérique et le périphérique POS seront connectés.

Périphérique POS UTILISATION POS PortEthernet POS Vote Prévépage Aucun Auc, présél. Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Page proclautiv

Si vous changez les réglages du périphérique puis appuyez sur tandis que l'option est décochée, les changements opérés sur le périphérique POS ne seront pas sauvegardés.

- Configurer périph. POS : règle les configurations de communication du périphérique POS et du magnétoscope numérique.

- Cette opération est indépendante de la configuration de périphérique distant.

Périphérique POS UTILISATION POS Configurer périph. POS POS Vale Prétrogiage PostPathomet 1 Accun Auc présoi Accun Confi gurer périph. POS Accun Desul binaire Pante Données Arr. bil. 4 1200 Accun 7 1 5 6 OK Annuler 7 Accun Auc présoi Accun 8 Accun Auc Page prélocsury OK Annuler

- Voie : sélectionnez la caméra à synchroniser avec le périphérique POS.

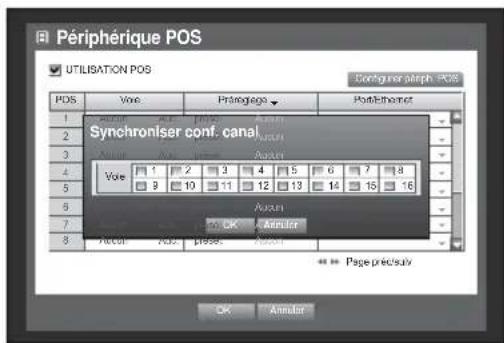

Lorsqu'un champ d'entrée de canal est sélectionné, la fenêtre « Synchroniser conf. canal » apparaît.
Il est possible de synchroniser un périphérique POS sur un maximum de 16 caméras (canaux) mais un seul canal ne peut pas être synchronisé sur plusieurs périphériques POS.
- Les canaux à synchroniser à un périphérique POS doivent être réglés sur « Événement » via « Menu princ. > Enreg. > Enregistrement programmé ». (Page 58)

- Préréglage : règle le nom ainsi que les chaînes de début et de fin de la réception du préréglage.

■ Le nom du préréglage doit être unique.
Utilisez le bouton pour afficher la fenêtre « Ajouter préréglage » puis réglez-en le nom, la chaîne de début et la chaîne de fin.

- Port/Ethernet : règle le numéro de port pour la connexion du magnétoscope numérique et du périphérique POS.

■ COM1 : connexions RS-232C
■ 7001\~7016 : connexions Ethernet

Péphérique POS UTILISATION POS Poids Vote Prélogage Postéthermet Synchroniser conf. canal Auxin Vole 1 2 3 4 5 6 7 8 3 10 11 12 13 14 15 16 Auxin No. OK Annuler Page précisulv OK Annuler

Périphérique POS Confl guration préréglée Ajouter préréglage - Nom - Mit cie de. - Mit cie In - Ajout Suppr OK Annuler OK Annuler OK Annuler

1. Lorsque la configuration du périphérique POS est terminée, appuyez sur .

Écran

Vous pouvez configurer les informations à afficher ainsi que le format de celles-ci sur l'écran Sortie principale.

Réglage de l'écran

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur <Écran> puis appuyez sur le bouton [ENTER].
2. Sélectionnez <Écran>.
3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- Affichage évén. : règle le temps de passage de l'affichage du canal de l'événement sur l'écran lorsqu'un événement se produit.

Si l'option est sélectionnée, le canal s'affichera jusqu'à ce que vous appuyiez sur le bouton [ALARM] pour désactiver l'option.

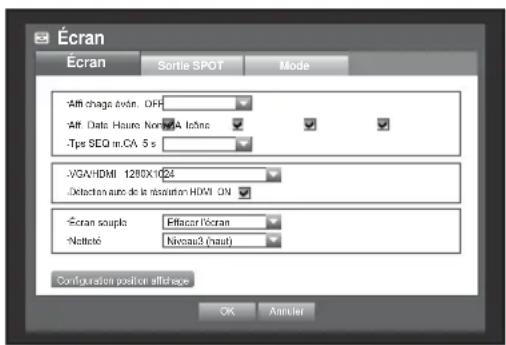

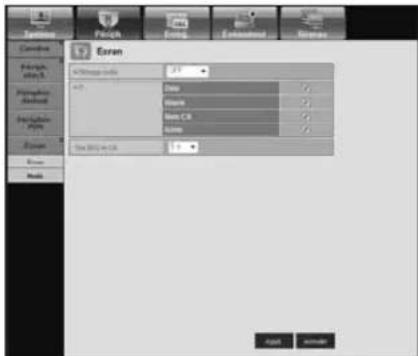

Écran Écran Sortie SPOT Mode •Aff charge avlan. OFF •Aff: Date: Hsuire Norfia IcTinc •Tips SEQ m.CA 5 s •VGA/HDMI 1280X1024 •Detection auto de la ressutant HDMI ON •Scan soupla: Effacer/Écran •Nettoci: Niveau3 (naut) Configuration position effective OK Annuler

• Aff. : affiche uniquement les éléments cochés sur l'écran de contrôle.
• Tps SEQ m.CA : règle l'intervalle entre le basculement automatique de l'affichage du mode d'écran partagé en 4 au mode d'écran partagé en 9 sur l'écran Live (Direct).
• VGA/HDMI : Fixe votre résolution préférée de l'écran sur ou .
• Détection auto de la résolution HDMI : Si vous activez cette option , la résolution d'écran HDMI sera automatiquement détectée.

Si un moniteur HDMI n'est pas connecté, la résolution est réglée sur VGA / HDMI.

Si ou n'est pas pris en charge par le moniteur, il peut ne pas être en mesure d'afficher quoi que ce soit.

• Écran souple : Configure le mode de l'écran.
• Netteté : Configure la clarté de l'écran vidéo.
• Lorsque la configuration de l'écran est terminée, appuyez sur .

Configuration de l'écran

Certains écrans peuvent ne pas afficher les informations relatives au magnétoscope numérique (nom de caméra, icône, informations sur l'heure, etc.), selon les conditions. Vous pouvez alors modifier la position de l'affichage des données.

1. Dans la fenêtre , appuyez d'abord sur le bouton haut/bas (▲▼) pour accéder à <Écran> puis sur le bouton [ENTER].
2. Sélectionnez l'élément <Écran>.
3. Sélectionnez dans la partie inférieure.

Vous accédez à la fenêtre .

1. Utilisez les quatre boutons directionnels ou les boutons du pavé numérique du panneau avant ou de la télécommande pour régler la position des données.

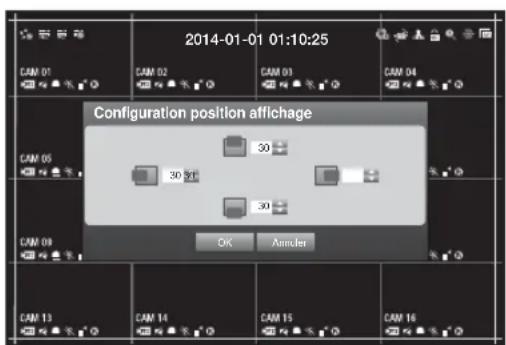

2014-01-01 01:10:25 CAM 01 CAM 02 CAM 03 CAM 04 Configuration position affichage CAM 05 30 30 30 OK Annuler CAM 09 CAM 10 CAM 11 CAM 12 CAM 13 CAM 14 CAM 15 CAM 16

Réglage de la Sortie principale

Vous pouvez régler le magnétoscope numérique afin qu'il émette les informations/la vidéo indépendamment de la sortie écran.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur <Écran> puis appuyez sur le bouton [ENTER].

2. Sélectionnez .

Le nombre de bornes de sortie principale varie selon le modèle.

1. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

Écran Ecran Sortie SPOT Mode • Sortie SPOT 1 Point multiple SEQ Sort mode Tous • Sortie SPOT 2 SEQ Sort mode Tous • Altif chage évén. OFF OK Answer

- Sortie SPOT 1 : Il est compatible avec la séquence automatique et le mode simple par défaut. Il supporte en supplément les modes partagés en 16, en 9 et en 4 si la sortie sélectionnée est .

- Sortie SPOT2 : Elle prend en charge le mode séquence auto et le mode simple.

- Déf. mode : une fenêtre apparaît pour « Régler Sortie principale » qui vous permet de régler le canal correspondant. Vous pouvez régler le temps de passage entre le basculement d'un écran à l'autre dans « Réglage du périphérique > Caméra > Vitesse Séquence ». (Page 49)

Écran Ecran Sortie SPOT Mode Régler Sortie principale 1 2 3 4 5 6 7 8 9 10 13 14 15 16 OK Arruler

- Affichage évén. : règle la durée de la Sortie principale d'un événement. Si le réglage est sélectionné, aucun événement ne sera pas émis vers la Sortie principale.

- Vous pouvez configurer l'utilisation du bouton droit de la souris dans l'écran Live (Direct). Reportez-vous à « Sortie SPOT ». (Page 35) - Si est sélectionné la fonction trame double est désactivée.

1. Lorsque le réglage de Sortie principale est terminée, appuyez sur .

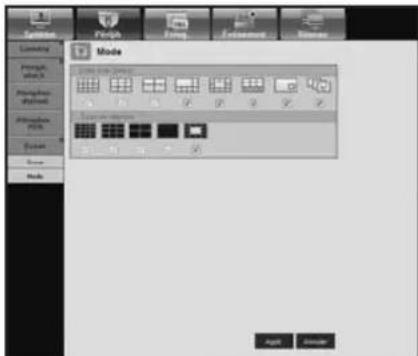

Réglage du Mode Écran

Vous pouvez configurer l'écran Live (Direct) ainsi que les écrans partagés.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur <Écran> puis appuyez sur le bouton [ENTER].

2. Sélectionnez .

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- Écran Live (Direct) : sélectionnez les modes partagés pour l'écran Live (Direct). Les écrans partagés en 16, en 9 et en 4 sont inclus par défaut.

- Écran lecture : sélectionnez les modes partagés pour l'écran de lecture.

Seul l'écran partagé en 13 est facultatif.

Le noir signale l'écran de lecture et le blanc l'écran Live (Direct).

Écran Ecran Sortie SPOT Mode · Écran Live (Direct) · Écran lecture Live Play OK AnnUser

1. Lorsque la configuration du mode d'écran est terminée, appuyez sur .

RÉGLAGE DE L'ENREGISTREMENT

Vous pouvez configurer l'enregistrement programmé, l'enregistrement d'événement et d'autres réglages liés à l'enregistrement.

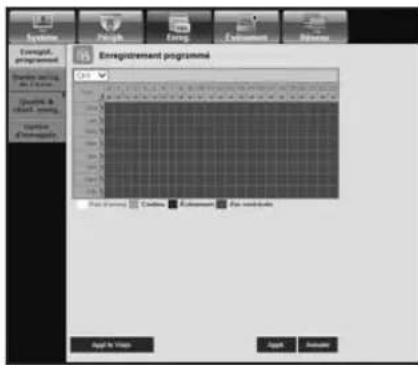

Enregistrement programmé

Effectuez votre réservation à la date et l'heure de votre choix pour programmer l'enregistrement sur une heure spécifique. L'utilisation de la souris peut faciliter la configuration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.
2. Servez-vous des boutons directionnels gauche/droite (◀▶) pour sélectionner . Le menu Enreg. est sélectionné.
3. Servez-vous des boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER].

Enreg. Enregistrement programmé Durée enreg. de l'évén. Qualité & résol. enreg. Option d'enregistrement

1. Sélectionnez . Une fenêtre relative à la configuration de l'enregistrement programmé apparaît.

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

3. Canal : Sélectionnez un canal pour régler la programmation de l'heure et le format de la date d'enregistrement.

4. Type d'enregistrement : électionnez chaque cellule de temps, puis sélectionnez un type pour démarrer l'enregistrement.

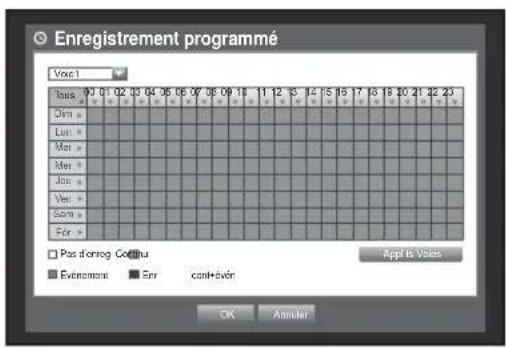

Enregistrement programmé Voc1 Note 93 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Dim # Lun # Men # Men # Jou # Vet # Sam # Fer # Pass d'enreg Cod#bu Eventments Err cont+évén Appl is Vises OK Annuler

- Appl ts Voies : lorsque l'option est sélectionnée, la fenêtre « Appl ts Voies » apparaît. Appuyez sur pour appliquer la configuration de tous les canaux.

1. Lorsque la configuration de l'enregistrement programmé est terminée, appuyez sur .

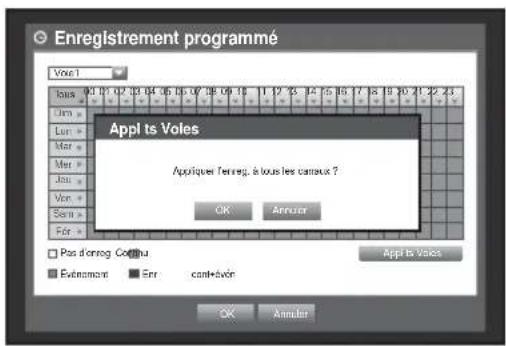

Enregistrement programmé Vole 1 Appl is Voles Applique Terreng, à tous les casaux ? OK Annuer Pass d'enreg Coglu Érénement Err cont-tavér App is Voles OK Annuler

L'enregistrement d'événement et l'enregistrement programmé débutent 3 secondes avant l'heure spécifiée pour l'événement et le calendrier, afin de garantir l'opération.

Enregistrement des étiquettes de couleur

Couleur Noms des composants Fonctions

Blanc Pas d'enreg Pas d'enregistrement programmé/d'événement

Orange Continu Enregistrement programmé uniquement

Bleu Événement Enregistrement d'événement uniquement

Vert Enr cont+évén Enregistrement programmé/d'événement

Chaque fois que vous appuyez sur une cellule sélectionnée via --<Événement>-.

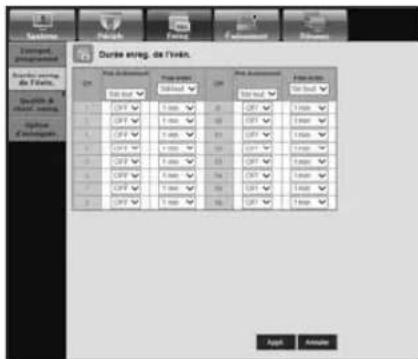

Durée de l'enregistrement de l'événement

Vous pouvez régler les points de début et de fin d'enregistrement d'un événement.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- Pré-événement : l'enregistrement débute à l'heure de pré- événement définie, antérieurement à l'apparition effective de l'événement. Si cette option est réglée sur 5 secondes, l'enregistrement commencera 5 secondes avant l'événement.

- Post-évén. : l'enregistrement se poursuit jusqu'à l'heure de post-événement définie, ultérieurement à l'apparition effective de l'événement Si cette option est réglée sur 5 secondes, l'enregistrement prendra fin 5 secondes après l'événement.

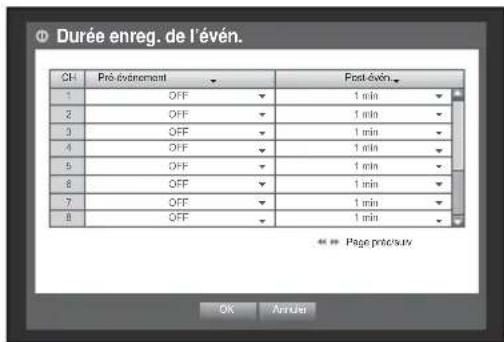

Durée enreg. de l'évén. CH Pré-tévénement Post évén 1 OFF 1 min 2 OFF 1 min 3 OFF 1 min 4 OFF 1 min 5 OFF 1 min 6 OFF 1 min 7 OFF 1 min 8 OFF 1 min Page proc/suy OK Annuler

1. Lorsque la configuration de la durée de l'enregistrement d'événement est terminée, appuyez sur .

Qualité / Résol. enreg.

Vous pouvez régler la résolution, l'fps et la qualité des enregistrements par canal et par type d'enregistrement standard/d'événement.

Pour obtenir de plus amples informations sur la résolution, reportez-vous à la section « Caractéristiques du produit ». (Page 120)

Réglage des propriétés d'enregistrement standard

Vous pouvez régler la résolution, la qualité et l'fps de chaque canal pour les enregistrements normaux.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez .

3. Lorsque la configuration de l'enregistrement est terminée, appuyez sur .

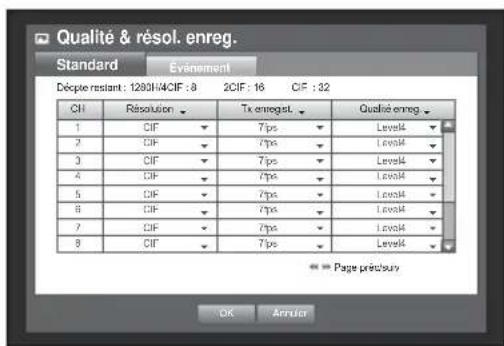

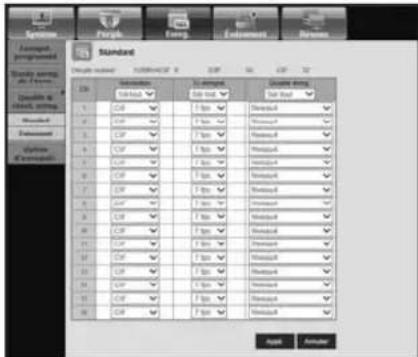

Qualité & résol. enreg. Standard Evinement Déopté resistant : 1200H/4CIF : 8 2CIF : 16 CIF : 32 CH Résolution Tx enregist. Qualité enreg. 1 CIF 7fps Level4 2 CIF 7fps Level4 3 CIF 7fps Level4 4 CIF 7fps Level4 5 CIF 7fps Level4 6 CIF 7fps Level4 7 CIF 7fps Level4 8 CIF 7fps Level4 Page précurry OK Arruler

Réglage des propriétés d'enregistrement d'événement

Vous pouvez régler la résolution, la qualité et l'fps de chaque canal pour les enregistrements d'événement.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez <Événement>. La fenêtre de configuration de l'enregistrement d'événement apparaît.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et sélectionnez-le.

4. Résolution : règle la résolution de l'écran d'enregistrement.

5. Tx enregist. : image par seconde, ce qui signifie les cadres enregistrés par seconde.

6. Qualité enreg. : règle la qualité d'enregistrement.

7. Lorsque la configuration de l'enregistrement d'événement est terminée, appuyez sur .

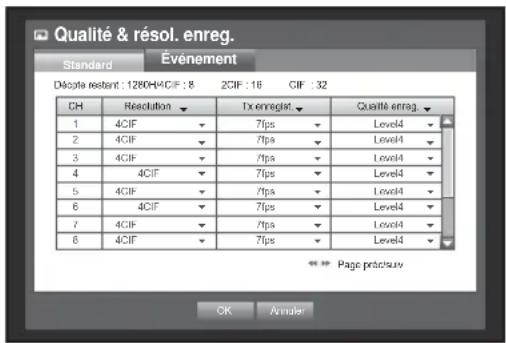

Qualité & résol. enreg. Standard Événement Décode reternet : 1280HACIF : 8 2CIF : 18 CIF : 32 CH Resolution Tx enregistr. Qualité enregistr. 1 4CIF ▼ 7fps ▼ Level4 2 4CIF ▼ 7fps ▼ Level4 3 4CIF ▼ 7fps ▼ Level4 4 4CIF ▼ 7fps ▼ Level4 5 4CIF ▼ 7fps ▼ Level4 6 4CIF ▼ 7fps ▼ Level4 7 4CIF ▼ 7fps ▼ Level4 8 4CIF ▼ 7fps ▼ Level4 Page préduusv OK Annuler

Le décompte restant estimé couvre le nombre total d'enregistrements restants à la fois pour les enregistrements standard et les enregistrements d'événement.
- Vous ne pourrez pas augmenter le décompte restant si le décompte restant actuel a atteint zéro ou s'il n'existe aucun décompte restant disponible d'une autre page. Si tel est le cas, réduisez le décompte restant de la page en cours et faites ceci pour le même canal sur n'importe quelle autre page.

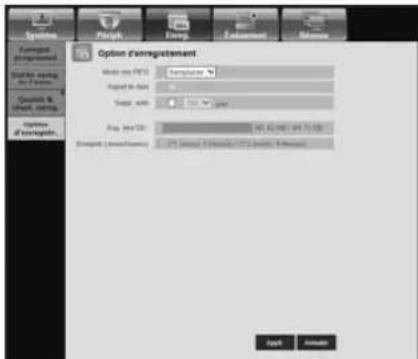

Option d'enregistrement

Vous pouvez régler l'enregistrement afin qu'il s'arrête ou qu'il procède par écrasement lorsque le disque dur est plein. L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- Mode non FIFO : Lorsque l'option est sélectionnée, l'enregistrement se poursuit, malgré que le disque dur soit déjà plein, par écrasement des anciennes données.

Lorsque l'option est sélectionnée, l'enregistrement s'interrompt dès que le disque dur est plein.

Option d'enregistrement • Mode non FIFO Ram Faecal Signal 1m disq Suppr. auto Les informations relatives à l'enregistrement seront supontinées. Voiez-vous continuer ? OK Anmuter OK Anmuter

• Signal fin disq : lorsque l'option est sélectionnée, le bouton est activé.
  Si vous la cochez, le bip sonore retentira sur le disque, déjà plein, et l'enregistrement s'arrêtera.

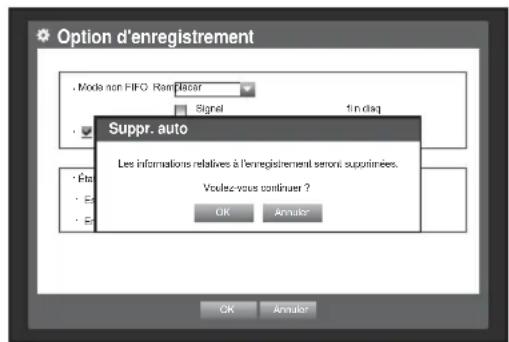

• Suppr. auto : lorsque l'option est cochée, la configuration de la période d'enregistrement est activée. Si vous spécifiez la période de suppression automatique, les données d'enregistrement antérieures à cette période seront automatiquement supprimées.
• Cette option ne sera activée que si le mode fin disque est réglé sur <Écraser>.
• Espace libre du disque dur : Montre l'espace libre restant sur le disque dur.
• Enregistr. (Jours/Heures) : Montre l'estimation des jours et heures restants pour l'enregistrement, basé sur l'espace libre restant.
• Lorsque la configuration de l'option d'enregistrement est terminée, appuyez sur .

Vous pouvez configurer les options d'enregistrement lorsqu'un événement de capteur, de mouvement, de détection de perte d'image ou de sabotage se produit.

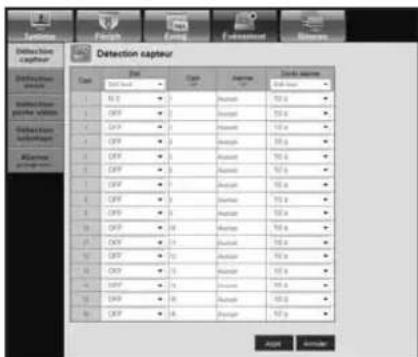

Détection capteur

Vous pouvez régler les conditions de fonctionnement du capteur et de la caméra connectée, ainsi que de la sortie d'alarme et de la durée de celle-ci.

L'utilisation de la souris peut faciliter la configuration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.
2. Servez-vous des boutons directionnels gauche/droite (◀▶) pour sélectionner .
   Le menu de réglage d'événement est sélectionné.

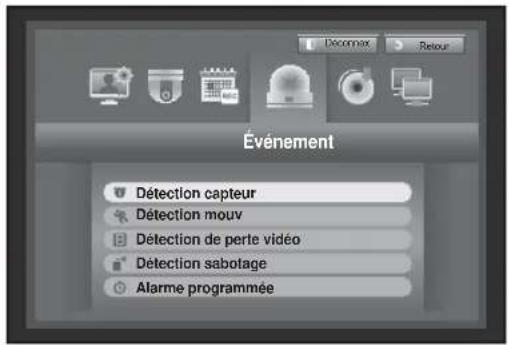

Événement Détection capteur Détection mouv Détection de perte vidéo Détection sabotage Alarme programmée

1. Servez-vous des boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER].

Une fenêtre relative à la configuration de la détection du capteur apparaît.

1. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- État : règle le mode de fonctionnement des senseurs.

- : le senseur est inopérant.

- : le capteur est ouvert.

Si le capteur est fermé, il génèrera une alarme.

- : le capteur est fermé.

Si le capteur est ouvert par des interruptions, il générera une alarme.

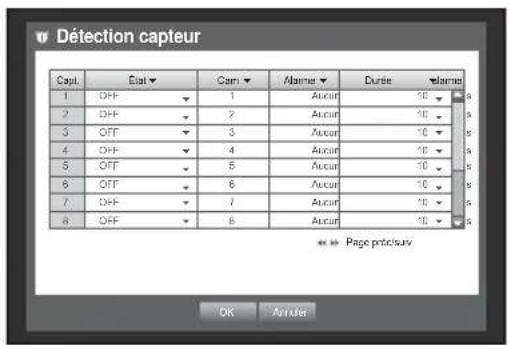

Détction capteur Capt. Elat Cam Alarme Durse Alarme 1 OFF 1 Aucur 10 2 OFF 2 Aucur 10 3 OFF 3 Aucur 10 4 OFF 4 Aucur 10 5 OFF 5 Aucur 10 6 OFF 6 Aucur 10 7 OFF 7 Aucur 10 8 OFF 8 Aucur 10 << Page préciseux OK Ankuter

- Caméra : sélectionnez un canal à connecter au capteur. Lorsque la caméra est sélectionnée, la fenêtre « Config préset cam » apparaît.

Sélectionnez un canal et configurez le préréglage.

La configuration des préréglages peut s'effectuer en mode PTZ. Reportez-vous à la section relative à la « Préréglage ». (page 81)

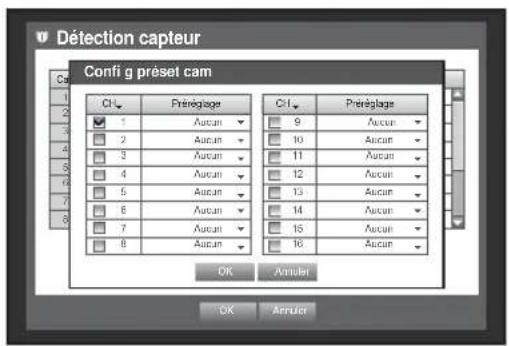

Détction capteur Confi g préset cam CH↓ 1 2 3 4 5 6 7 8 9 Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucun Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucum Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu Aucu

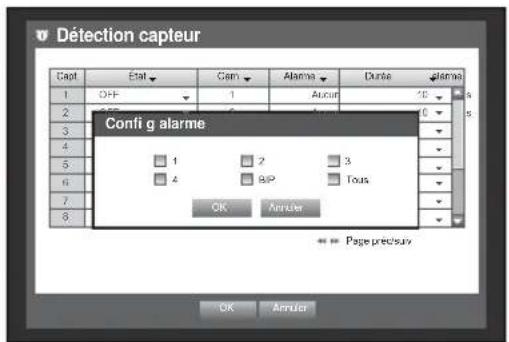

• Alarme : règle la méthode de sortie d'alarme.
  Pour obtenir de plus amples informations sur la sortie d'alarme, reportez-vous à « Alarme Disque Dur > Alarme ». (Page 53)

• Durée alarme : règle la durée du signal d'alarme et le son de l'alarme.

• Lorsque la configuration de la détection du capteur est terminée, appuyez sur .

Détection capteur Capt État Cam Alarma Durée Alarme 1 OFF 1 Aurain 2E 2 3 4 5 6 7 8 Confi g alarme. 1 2 3 4 9P Tous OK Amuter Page precisuxy OK Amuter

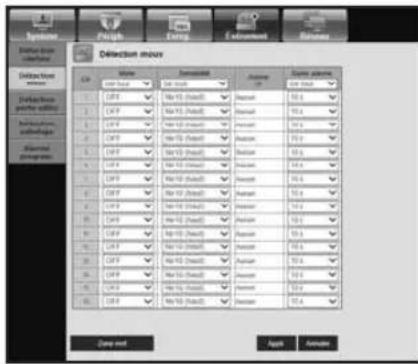

Détection de mouvement

Vous pouvez définir la zone et le mouvement de détection cible, ainsi que la sortie de signal d'alarme.

Lorsque la zone de détection du mouvement est réglée, la détection du mouvement a lieu au sein de cette zone.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Événement> pour aller sur puis appuyez sur le bouton [ENTER]. Une fenêtre relative à la configuration de la zone de détection du mouvement apparaît.

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

3. Mode : définit si la détection de mouvement est activée ou non.

4. Sensibilité : règle le niveau de sensibilité de la détection de mouvement.

- Alarme : règle la méthode de sortie d'alarme.

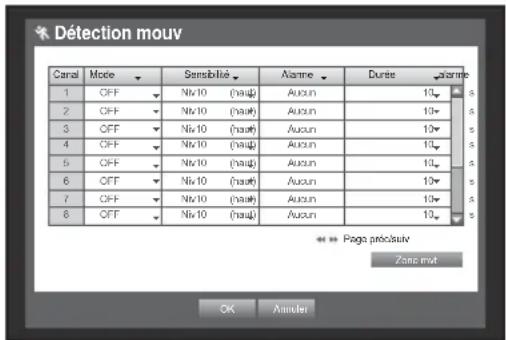

Détction mouv Canal Mode Sensibilisé Alamre Durée d'arémie 1 OFF Nix 10 (nauf) Aucun 10 2 OFF Nix 10 (nauf) Aucun 10 3 OFF Nix 10 (nauf) Aucun 10 4 OFF Nix 10 (nauf) Aucun 10 5 OFF Nix 10 (nauf) Aucun 10 6 OFF Nix 10 (nauf) Aucun 10 7 OFF Nix 10 (nauf) Aucun 10 8 OFF Nix 10 (nauf) Aucun 10 Page précisativ Zone mvt OK Amuler

Pour obtenir de plus amples informations sur la sortie d'alarme, reportez-vous à « Alarme Disque Dur > Alarme ». (Page 53)

- Durée alarme : règle la durée du signal d'alarme et le son de l'alarme.

1. Lorsque la configuration de la détection de mouvement est terminée, appuyez sur .

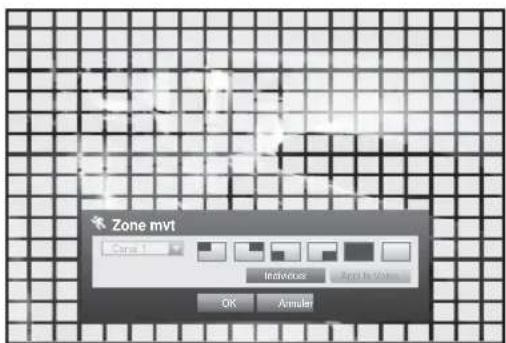

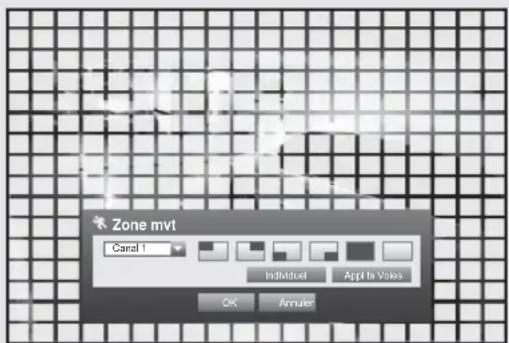

Réglage de la zone de détection de mouvement

① Sélectionnez . ② Lorsque la fenêtre « Zone mvt » apparaît, sélectionnez un canal pour la détection et réglez la zone de détection du mouvement.
- Pour définir la zone dans la fenêtre « Zone mvt » Dans la fenêtre « Zone mvt » sélectionnez la zone de votre choix dans <□> □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢
- Pour régler la zone à l'aide de la sélection Dans la fenêtre « Zone mvt », vous pouvez sélectionner les cellules individuellement via l'option .

Lorsque l'option est sélectionnée, la fenêtre « Zone mvt » disparaît et vous pouvez sélectionner les cellules une par une.

Lorsque la configuration de la zone de mouvement est terminée, appuyez sur

à l'écran ou sur le bouton [MENU] de la télécommande ou en façade afin d'afficher à nouveau la fenêtre « Zone mvt ».

• Sél. : la cellule sélectionnée est définie comme faisant partie de la zone de détection de mouvement.
• Désélectionner : la cellule sélectionnée est supprimée de la zone de détection de mouvement.
• Inverser : les cellules désélectionnées sont définies comme étant la zone de détection de mouvement.

- Menu : après avoir sélectionné des zones de mouvement individuelles, allez sur la fenêtre « Zone mvt ».

Lorsque l'option « Appl ts Voies » est sélectionnée, la zone de mouvement sélectionnée s'applique à tous les canaux.

③ Lorsque la configuration de la détection de mouvement est terminée, appuyez sur .

Détection perte vidéo

Vous pouvez régler l'alarme afin qu'elle soit générée pour une déconnexion de caméra causant une perte vidéo. L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Événement> pour aller sur puis appuyez sur le bouton [ENTER]. Une fenêtre relative à la configuration de la zone de détection de perte vidéo apparaît.

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- État perte vid. : définit si la détection de perte vidéo est activée ou non.

- Alarme : règle la méthode de sortie d'alarme.

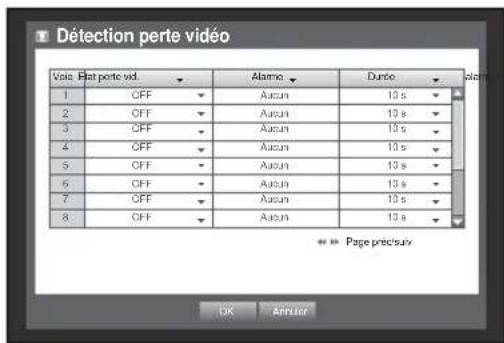

Détection perte vidéo Vale Flat perte vid. Alarmo Durée 1 OFF Aucun 10 s 2 OFF Aucun 10 s 3 OFF Aucun 10 s 4 OFF Aucun 10 s 5 OFF Aucun 10 s 6 OFF Aucun 10 s 7 OFF Aucun 10 s 8 OFF Aucun 10 s Page prechuy OK Answer

Pour obtenir de plus amples informations sur la sortie d'alarme, reportez-vous à « Alarme Disque Dur > Alarme ». (Page 53)

- Durée alarme : règle la durée du signal d'alarme et le son de l'alarme.

1. Lorsque la configuration de la détection de perte vidéo est terminée, appuyez sur .

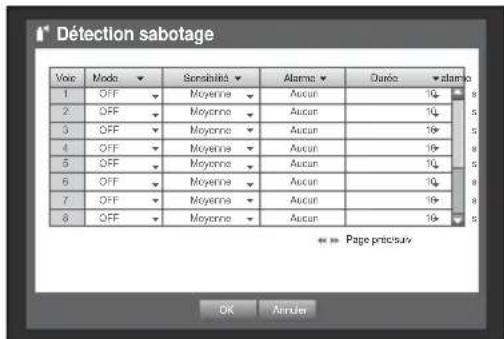

Détection sabotage

Vous pouvez paramétrer la détection de tentatives de tempérage et des événements déclencheurs, comme un changement brusque de la direction des trames de la caméra, des lentilles bloquées et d'un autre changement global des scènes sur la vidéo.

L'utilisation de la souris peut aider à rendre le paramétrage plus facile.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Événement> pour aller sur puis appuyez sur le bouton [ENTER]. L'écran des paramètres de détection sabotage apparaît.

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- Mode : Fixez s'il y a lieu d'utiliser la détection sabotage ou non.

- Sensibilité : Fixez le niveau de sensibilité de la détection sabotage.

- Alarme : Fixez la méthode de sortie de l'alarme.

- Durée alarme : Fixez la sortie du signal d'alarme et son temps cyclique.

1° Détection sabotage Voc Mode Sensibilité Alama Durée alarm 1 OFF Mayonne Aucun 14 2 OFF Mayonne Aucun 14 3 OFF Mayonne Aucun 16 4 OFF Mayonne Aucun 16 5 OFF Mayonne Aucun 14 6 OFF Mayonne Aucun 14 7 OFF Mayonne Aucun 16 8 OFF Mayonne Aucun 16 Page précisuv OK Arruler

1. Quand le paramétrage de la détection sabotage est effectué, appuyez sur .

- Puisque la détection sabotage est conçue et optimisée pour fonctionner selon le niveau de sensibilité défini par l'utilisateur, elle est susceptible de ne pas générer une différence significative en détection avec une sensibilité variée dans des situations de surveillance générale.

- Quand le mode de détection de tempérage est mis sur , il est recommandé que le temps d'enregistrement d'un pré-évènement de la chaîne correspondante soit fixé sur 10 secondes au minimum.

Alarme programmée

Vous pouvez définir les conditions et les heures de fonctionnement des alarmes programmées.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Événement> pour aller sur puis appuyez sur le bouton [ENTER].

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- Alarme : règle la méthode de sortie d'alarme.

Pour obtenir de plus amples informations sur la sortie d'alarme, reportez-vous à « Alarme Disque Dur > Alarme ». (Page 53)

• ON : réglage marqué en orange, génère toujours une alarme à une heure programmée.
• OFF : réglage marqué en orange, ne génère jamais d'alarme même lorsqu'un événement se produit.
• Sync évén. : réglage marqué en bleu, génère une alarme uniquement lorsqu'un événement se produit.

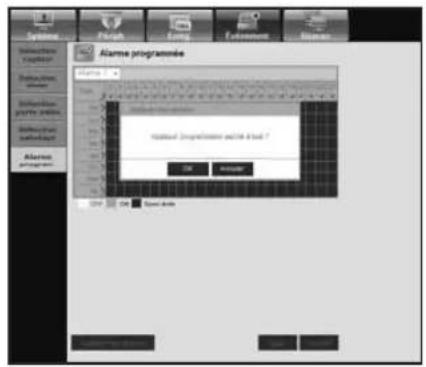

• Appliquer ttes alarmes : applique la programmation configurée à toutes les alarmes.

Lorsqu'une alarme est générée à heure programmée, vous pouvez arrêter l'alarme en annulant la programmation.

1. Lorsque la configuration de l'alarme programmée est terminée, appuyez sur .

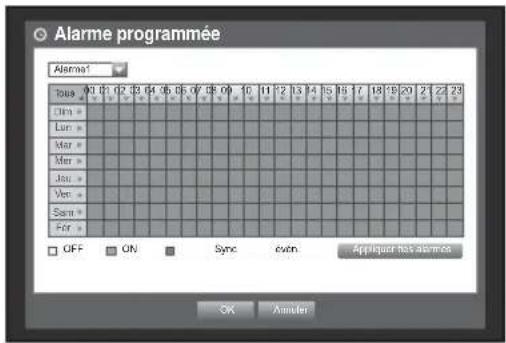

Alarme programmée Alarme! Tous 03 07 12 13 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Din = Luc = Mar = Mar = Jsu = Ven = Sem = For = OFF ON Sync evin Applicier this alarmee OK Aminder

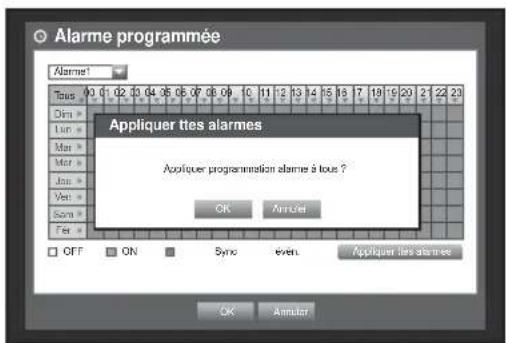

Alarme programmée Alarme! Tous 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Oim > Appiquer ttes alarmes Lun > Appiquer programmation alarme à tous ? Mar > OK Annuler Mar > Appiquer ttes alarmes Jun > Appiquer ttes alarmes Vet > Appiquer ttes alarmes Sons > Appiquer ttes alarmes Fer > Appiquer ttes alarmes OFF ON Sync even Appiquer ttes alarmes OK Annuler

SAUVEGARDE

Vous pouvez vérifier le périphérique de sauvegarde et définir la programmation de sauvegarde par canal ou par heure. Le produit prend uniquement en charge les disques durs externes de mémoire USB ou de type CD/DVD et USB/SATA. (Page 120)

Réglage de la sauvegarde

Vous pouvez sauvegarder les données de votre choix sur un périphérique connecté.

L'utilisation de la souris peut faciliter la configuration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.
2. Servez-vous des boutons directionnels gauche/droite (◀ ▶) pour sélectionner . Le menu de sauvegarde est sélectionné.

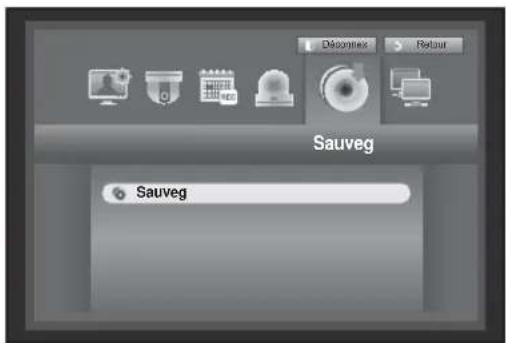

Déprétaire Retour Sauveg Sauveg

1. Appuyez sur le bouton [ENTER].

Une fenêtre de sauvegarde apparaît.

Vous pouvez directement y accéder à partir du « Menu Écran Live (Direct) ». (Page 29)

1. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- Plage sauveg : règle les temps de et de pour la sauvegarde.

• Voie : règle le canal à sauvegarder.

Vous pouvez sélectionner plusieurs canaux.

- Périph. : sélectionnez un périphérique de sauvegarde parmi les périphériques reconnus.

- Type : règle le format des données de sauvegarde.

- DVR : les données sauvegardées ne peuvent être lues que par le magnétoscope numérique.

- AVI : sauvegarde les informations CODEC fournies par le magnétoscope numérique avec les données enregistrées. Les données sauvegardées sont lues à l'aide de visionneurs externes (tels que Windows Media Player) ou sur ordinateur.

Si vous devez installer un codec sur Windows, exécutez le fichier x264_dvr.exe dans le répertoire codec qui est créé lorsque vous sauvegardez un fichier avi.

- SEC : les données sont sauvegardées au format propriétaire de Samsung avec un visionneur intégré, qui prend en charge la lecture instantanée sur ordinateur.

- Nom fich. : vous pouvez spécifier le nom du fichier de sauvegarde.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40)

- Vérif. capacité : affiche la taille des données de sauvegarde sélectionnées ainsi que la capacité utile et la capacité totale du périphérique de sauvegarde sélectionné.

- Chevau. : affiche une liste de données qui se chevauchent sur la même heure selon la quantité de données. Celle-ci apparaît lorsqu'un canal se retrouve avec de multiples données à une certaine heure en raison d'un changement d'heure ou de fuseau horaire ou de réglages, etc.

■ Reportez-vous aux rubriques d'heure et de fuseau horaire dans « Réglage de Date/Heure/Langue ». (Page 38)

1. Lorsque la configuration de sauvegarde est terminée, appuyez sur .

Si aucun périphérique disponible n'est reconnu pour la sauvegarde, le bouton ne sera pas activé.

!

L'application peut tourner au ralenti durant la sauvegarde.
- Vous pouvez basculer sur l'écran de menu en cours de sauvegarde mais la lecture des données est alors indisponible.
- Les données peuvent être relues sur la Visionneuse Web pendant que la sauvegarde est en cours, mais le son ne fonctionnera pas.
Lorsqu'un CD/DVD ou un périphérique de mémoire est utilisé pour la sauvegarde, il n'est pas disponible pour une utilisation à pleine capacité car le système consomme une partie de ses capacités.
Si un support CD ou DVD est défaillant, le tiroir disque s'ouvre et se ferme à plusieurs reprises provoquant, à terme, l'échec du processus de sauvegarde. Dans ce cas, remplacez le support CD ou DVD et réessayez.
En cas d'échec de la sauvegarde, sélectionnez « Périphérique > Périphérique de stockage » puis vérifiez l'espace disponible sur le disque dur et assurez-vous que celui-ci est correctement connecté.

#

- Appuyez sur en cours de sauvegarde pour retourner sur le menu précédent.

Sauveg Debut 2014-01-01 00:31:36 Fin 2014-01-11:08:25:45 Chevau, Lio Tours 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Péphen CDI/VD interno... Dossier / 2014/01/1 Type SFC Nom Fch. E001 Modifier Visit capacité Souveg : Uti : Libre : OK Amruder

Cette option fournit un suivi de l'Écran Live (Direct) diffusé sur l'ensemble du réseau depuis un lieu distant et prend en charge une fonction de transfert de messages avec les événements. Vous pouvez configurer l'environnement réseau qui active de telles fonctions.

Mode connexion

Vous pouvez définir le routage et le protocole de la connexion réseau.

Réglage de la connexion

Ceci règle le protocole et l'environnement du réseau.

L'utilisation de la souris peut faciliter la configuration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.
2. Servez-vous des boutons directionnels gauche/droite (◀▶) pour sélectionner . Le menu Réseau est sélectionné.
3. Servez-vous des boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER].

Décomerex Réseau Mode connexion DDNS Transfert en cours Serv. pubilpost. SNMP

1. Sélectionnez . Une fenêtre relative à la configuration du mode de connexion apparaît.

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

- Type d'adresse IP : règle le mode de connexion réseau.

- Transférer bande passante : règle le flux maximum de données pouvant être transférées (vitesse de téléchargement).

Les options varient selon le mode de connexion sélectionné.

Mode connexion Interface Port Alarme - Type d'adresse IP: 500000 Transfer au porte passante: 2Mbp - Adressa IP: 192.188.1.200 - Passcode: 192.188.1. - Masq os rés: 255.255.255.0 - DNS Manuel: 166.126.83.1 OK Amaiel

• Pour , : sélectionnez une valeur comprise entre 50 kbps et 2Mbps ou Illimité.
• Pour , sélectionnez une valeur comprise entre 50 kbps et 600 kbps.

- Adresse IP, Passerelle, Masq ss-rés, DNS

- Pour : vous pouvez directement saisir les valeurs des options Adresse IP, Passerelle, Masq ss-rés et DNS.

- Pour : Les options Adresse IP, Passerelle et Masq ss-rés sont automatiquement configurées.

- Pour : Les options Adresse IP, Passerelle et Masq ss-rés sont automatiquement configurées.

- ID, Mot de p. : lorsque vous sélectionnez PPPoE, vous devez fournir la valeur des options « ID » et « Mot de p. » associées.

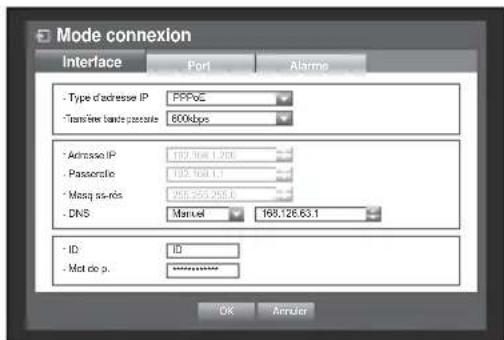

Mode connexion Interface Port Alarme - Type of adresser IP PPPoZ - Transfer bands passrate 600kbps - Adresser IP 192.168.1.200 - Passcratic 192.168.1.1 - Masq ps-res 256.255.255.6 - DNS Manual 168.126.63.1 - ID: ID - Mot do p.:_______________________________ OK Amruder

- Le serveur DNS pour et peut être défini par l'utilisateur à condition de sélectionner préalablement l'option .

1. Lorsque la configuration de la connexion est terminée, appuyez sur .

Paramétrage du port

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez .
3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
4. Type de protocole : sélectionne le type de protocole TCP ou UDP.

- TCP : Si elle est comparée à UDP, la connexion TCP est plus stable mais lente. Recommandée pour une connexion internet.

Mode connexion Interface Alarme Port - Type de protocore TCP - Port périphérique 4523 ~ 450 - Port UDP 800 - 11:00 - Unione/Multicast Diameter limits - Adverse IP multidifusion 224.196.65 1 - TTL multidifusion 5 - Port HTTP 80 - Transmission video acoustise ON OFF * Prise en charge navigateurs multiples : Port perpin. 4506~4530; port HTTP 80 OK Cancel

• UDP : Si elle est comparée à TCP, la connexion UDP est moins stable mais rapide. Recommandée pour une utilisation en milieu LAN
  ■ Si la valeur UDP est choisie, les valeurs Port périphérique, Port UDP et Diff. ind./multiple seront activées.
  Si le mode de connexion est réglé sur PPPoE, vous ne pourrez pas sélectionner UDP comme type de protocole.

- Port périphérique : initialement, l'option est réglée sur <4520\~4524>. Cette valeur croît/décroît par paliers de 5 unités.

- TCP : ce protocole présente une meilleure stabilité et une vitesse inférieure, en comparaison avec l'UDP. Il est recommandé pour les environnements Internet.

• Port UDP : initialement, l'option est réglée sur <8000\~8160>. Cette valeur croît/décroît par paliers de 160 unités
• Unicast/Multicast : sélectionnez l'une des deux options Diffusion individuelle UDP ou Multidiffusion UDP. Lorsque l'option Diff. ind. est sélectionnée, les valeurs Multicast IP ou TTL sont activées.

- Diffusion individuelle UDP : Transfert d'un pack de données à un client individuel.

- Multidiffusion UDP : Permet à la communication des données à de multiples clients sans provoquer de surcharge sur le réseau.

• Adresse IP multidiffusion : l'utilisateur peut entrer directement les données.
• TTL multidiffusion : sélectionnez une valeur comprise entre 0 et 255. La valeur initiale pour TTL est réglée sur <5>.
• Port HTTP : entrez un numéro de port pour Web Viewer. Initialement, ceci est réglé <80>.
• Transmission vidéo sécurisée : Chiffre et transmet la vidéo.

Si vous activez cette option , les performances du réseau risquent de diminuer.

- Prise en charge navigateurs multiples : La visionneuse web peut être utilisée avec un navigateur qui prend en charge le Silverlight.

La visionneuse peut être utilisée uniquement si le port HTTP est fixé sur 80, le type de protocole est TPC et la plage des ports des appareils est de 4505 à 4530.

Ceci est dans un but de sécurité de Silverlight.

1. Lorsque la configuration du protocole est terminée, appuyez sur .

Réglage de l'alarme

1. Dans la fenêtre de réglage , appuyez sur le bouton haut/bas (▲▼) pour sélectionner le mode puis appuyez sur le bouton [ENTER].

2. Sélectionnez le menu .

3. Utilisez les boutons directionnels ( ▲▼◀▶ ) pour faire défi ler les réglages et défi nir vos préférences.

- Déconnecter le réseau du port de sortie l'alarme : Sélectionnez la méthode de signalisation de l'alarme déclenchée en cas de perte de connexion.

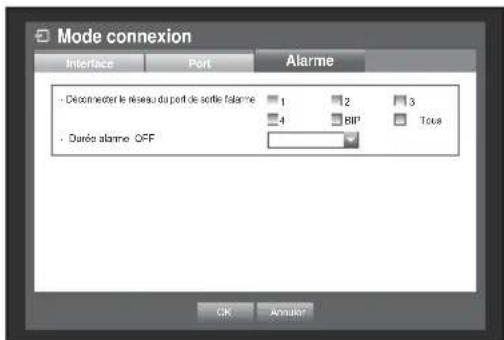

Mode connexion Interface Port Alarme - Déconnecter le réseau du port de sortie fatalme 1 2 3 4 BIP Tote - Durée alarme OFF OK Annulat

- Si vous sélectionnez <1>, <2>, <3> ou <4>, le signal sera transmis au terminal de sortie d'alarme situé au dos de l'appareil.

- Si vous sélectionnez , une alarme sonore retentira.

- Si vous sélectionnez , l'alarme et le signal sonore d'avertissement émis à l'arrière de l'appareil retentiront en même temps.

- Durée alarme : Sélectionnez la durée des signaux d'alarme et des signaux sonores d'avertissement.

- L'alarme retentira à partir du terminal de sortie d'alarme (1, 2, 3, 4) sélectionné dans « Port de sortie de l'alarme de perte de connexion ».

- Si vous sélectionnez , une alarme sonore retentira.

- Si vous sélectionnez , l'alarme et le signal sonore d'avertissement émis à l'arrière de l'appareil retentiront en même temps.

1. Après avoir confi guré les alarmes, sélectionnez .

Notification

Dans un environnement avec plusieurs navigateurs, le doit être réglé sur 80 (port privé). Sélectionnez en un entre 4505 et 4530 pour le RTSP

• Vue générale du réseau

Système	DVR 1 DVR 2
	WEB RTSP WEB RTSP
IP 192.168.1	200 192.168.1.200 192.168.1.202 192.168.1.202
Protocol TCP TCP TCP TCP
Port privé 80 4520~4524 81 4525~4529
Port public 80 4520~4524 81 4525~4529

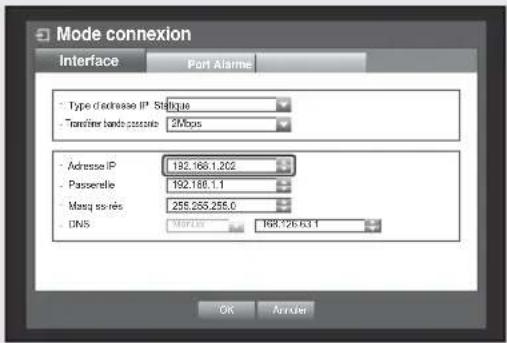

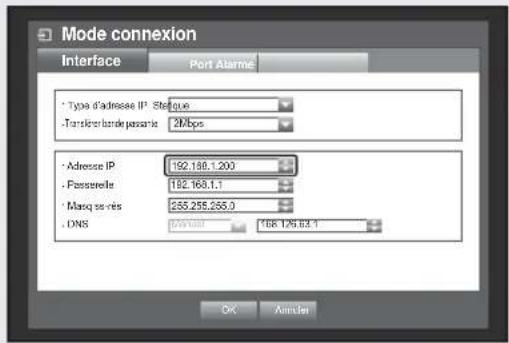

Mode connexion Interface Port Alarme • Type d'adresse IP: Stafique • Transfer latode passante 24Abps • Adresse IP 192.188.1.200 • Passerelle 192.168.1.1 • Masq ses-res 255.258.255.0 • DNS 1268 1/26 63.1 OK Answer

Mode connexion Interface Port Alarme - Type d'adresse IP: Strique - Transfer bands pass rate: 2Mbps - Adresse IP 192.168.1.202 - Passerelle 192.168.1.1 - Masq ss-rés 255.265.256.0 - DNS Marius R88.126.63.1 OK Analog

Mode connexion Interface Port Alarme - Type de protocole 1CP - Port périphérique 4500 4504 - Port UDP 8000-9160 - Unicast Multicast Diffusion index... - Adresse IP multidiffusion 254.12163.1 - TTL multidiffusion - Port HTTP 80 - Transmission video security ON OFF- * Price on charge nevogateurs multiple : Port path: 4500-4600, port HTTP 80 OK Analog

Mode connexion Interface Port Alarme - Type de protocole TCP - Port périphérique 4525 4529 - Port UDP 800-800 - Unicas/Multicast Diffusion India... - Adresse IP multidifusion 224.126.63.1 - TTL multidifusion 0 - Port HTTP 81 - Transmission video acoustique ON OFF * Pinus en charge navigateurs multiples : Port parph. 450b=453b, port HTTP=83 OK Anchor

- 1^er réglage de paramétrage de redirection de port

La redirection de port est 4520\~4524

(4520, 4521, 4522, 4523, 4524)

La redirection de port est 80

- 2^ réglage de paramétrage de redirection de port

La redirection de port est 4525\~4529

(4525, 4526, 4527, 4528, 4529)

La redirection de port est 81

La mise en réseau peut varier selon la méthode de connexion. Par conséquent, vérifiez votre environnement avant de régler le mode de connexion.

En l'absence de routeur

- Mode Statique

• Connexion Internet : PPPoE IP statique, les modems loués et les environnements LAN autorisent une connexion entre le magnétoscope numérique et l'utilisateur distant.
• Réglages réseau DVR : réglez dans le menu du magnétoscope numérique connecté sur .

- Consultez votre administrateur de réseau pour les informations relatives à Adresse IP, la Passerelle et au Masque de sous-réseau.

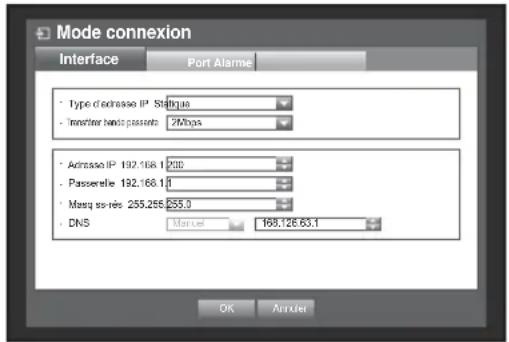

Mode connexion Interface Port Alarme - Type d'extrasse IP: Statique - Inverter bits: passants: 2Mbps - Admission IP: 192.168.1 MHz - Passerelle: 192.168.1 - Masq ser-rés: 255.256.255.0 - DNS: Manuel: 168.126.63.1 OK Annuier

- Mode DHCP

- Connexion Internet : reliez le magnétoscope numérique directement à un modem câble, un modem PPPoE avec DHCP ou un réseau FTTH.

- Réglages réseau DVR : réglez dans le menu du magnétoscope numérique relié sur .

- Mode PPPoE

• Connexion Internet : un modem PPPoE est directement relié au magnétoscope numérique alors que la connexion PPPoE requiert un ID et un mot de passe utilisateur.
• Réglages réseau DVR : réglez dans le menu du magnétoscope numérique relié sur .

- Les valeurs des options et doivent être identiques aux informations de l'utilisateur PPPoE. Si vous ne connaissez pas l'ID et le mot de passe à utiliser, consultez votre prestataire de services PPPoE.

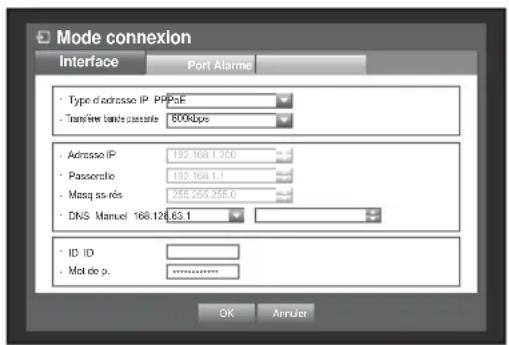

Mode connexion Interface Port Alarme • Type of adresse IP PPPoE • Transfer bands passable 800Kbps • Adressor IP 192.168.1.200 • Passerole 192.168.1.1 • Masq sys-rés 255.255.255.0 • DNS Manuel 168.126.63.1 • ID ID • Mot de p. OK Annuler

En cas d'utilisation de routeur

Pour éviter un conflit d'adresse IP avec l'adresse IP statique du magnétoscope numérique, vérifiez les points suivants :

• Réglage du magnétoscope numérique doté d'une adresse IP statique
• Connexion Internet : Vous pouvez connecter le magnétoscope numérique à un routeur relié à un modem ADSL/câble ou à un routeur dans un environnement LAN.

• Réglage réseau du magnétoscope numérique

• Réglez dans le menu du magnétoscope numérique relié sur .

• Vérifiez si l'adresse IP définie est comprise dans la plage de valeurs de l'adresse IP statique fournie par le Routeur large bande.

Adresse IP, Passerelle et Masq ss-rés : consultez votre administrateur de réseau.

- Vérifiez si l'adresse IP définie est comprise dans la plage de valeurs de l'adresse IP statique fournie par le Routeur large bande.

Si un serveur DHCP est configuré avec une adresse de début (192.168.0.100) et une adresse de fin (192.168.0.200), vous devrez régler l'adresse IP selon les plages de valeurs DHCP configurées (192.168.0.2 \~ 192.168.0.99 et 192.168.0.201 \~ 192.168.0.254)

1. Vérifiez que l'adresse de la passerelle et le masque sous-réseau correspondent à ceux qui sont réglés dans le Routeur large bande.

- Réglage de l'adresse IP DHCP du Routeur large bande

1. Pour accéder aux configurations du Routeur large bande, ouvrez un navigateur Internet sur l'ordinateur local relié au Routeur large bande puis entrez l'adresse du routeur (par ex. : http://192.168.1.1).
2. À ce stade, effectuez les configurations réseau des fenêtres de l'ordinateur conformément à l'exemple ci-dessous : Ex) Adresse IP : 192.168.1.2

Masq ss-rés : 255.255.255.0

Passerelle : 192.168.1.1

• Une fois la connexion au Routeur large bande établie, celui-ci vous invite à saisir un mot de passe. Sans rien saisir dans le champ Nom util., entrez « admin » dans le champ du mot de passe puis appuyez sur pour accéder aux configurations du routeur.
• Accédez au menu de configuration DHCP du routeur et spécifiez-y l'activation du serveur DHCP puis indiquez l'adresse de début et l'adresse de fin.

Réglez l'adresse de début (192.168.0.100) et l'adresse de fin (192.168.0.200).

- Les étapes ci-dessus peuvent varier selon les périphériques de routage, en fonction du fabricant.

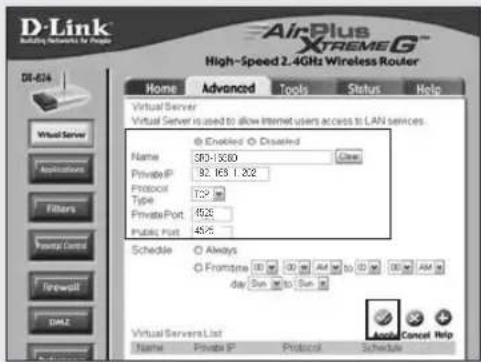

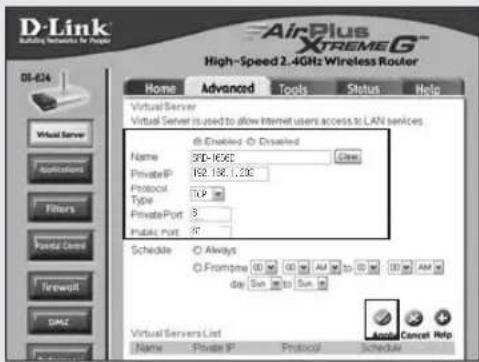

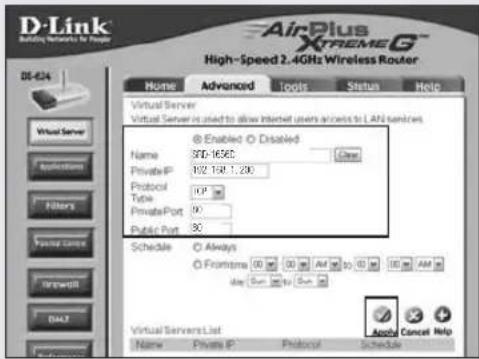

- Réglage de redirection du port routeur

1. Réglez le protocole sur .

2. Portée du port externe : Entrez l'option Port TCP réglée dans via le menu du magnétoscope numérique relié. Si plusieurs magnétoscopes numériques sont reliés au routeur, le port TCP pourra être différent.

3. Adresse IP de l'ordinateur interne Entrez l'adresse IP définie dans via le menu du magnétoscope numérique connecté.

4. Portée du port interne : Réglez cette option sur la même valeur que celle de « Portée du port externe ».

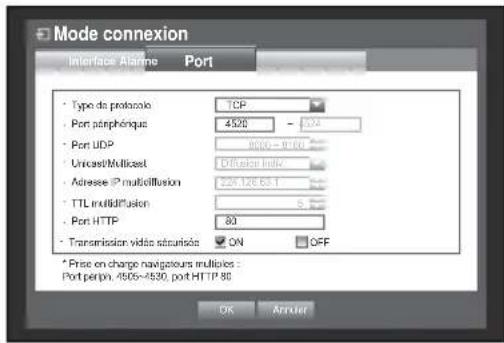

Mode connexion Interface Alarme Port • Type de protocole TCP • Port périphérique 4506 - 3024 • Port UDP 4506 = 4506 • Unicast/Multicast Diffusion Index • Adresse IP multidiffusion 226.126.63.1 • TTL multidiffusion 5 • Port HTTP 80 • Transmission vidéo sécurisée ON OFF * Price on charge navigateurs multiples : Port perpin, 4506-4530, port HTTP 80 OK Answer

- Les étapes ci-dessus peuvent varier selon les périphériques de routage, en fonction du fabricant.

La redirection de port est nécessaire dès lors que vous souhaitez accéder au magnétoscope numérique relié au routeur depuis l'extérieur du réseau du routeur.

DDNS

Vous pouvez régler le site DDNS pour la connexion réseau d'un utilisateur distant.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER]. L'écran de réglage du DDNS apparait.

2. Utilisez le clavier virtuel pour saisir l' .

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40)

- Lorsque cette option est sélectionnée sur les champs de saisie sont désactivés.

Si est sélectionné, le champ du nom du serveur est désactivé.

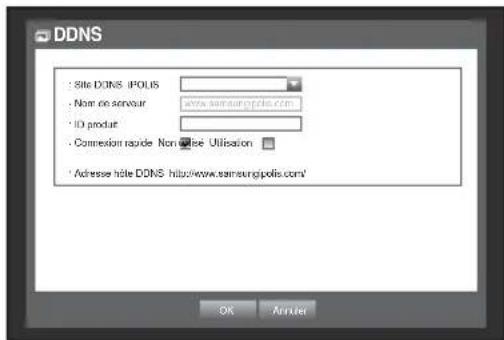

DDNS : Site DONS IPOLIS : Nom. on servisur www.samsungipolis.com * ID product : Connection rapide Non-Use Utilisation * Adresse hite DDNS - http://www.samsungipolis.com/ OK Arruler

- Site DDNS: Fixez s'il y a lieu d'utiliser ou non DDNS, et sélectionnez le site DDNS s'il est activé.

- Nom du Serveur: Saisir le nom du serveur du site DDNS sélectionné.

- ID produit: Saisir l'Identifiant du produit qui a été enregistré sur le site DDNS.

- Connexion rapide: Apparait si le est fixé sur . Pour utiliser cette fonctionnalité, connectez le DVR sur routeur UPnP et cliquez sur .

- Le réglage de connexion rapide a été annulé pendant la progression, il est automatiquement mis sur .

1. Lorsque la configuration DDNS est terminée, appuyez sur .

Réglage DDNS

DDNS est l'abréviation de Dynamic Domain Naming System.

DNS (Domain Name System) est un service qui assure le routage d'un nom de domaine composé de caractères facilement accessibles à l'utilisateur (par ex., www.google.com) vers une adresse IP constituée de chiffres (64.233.189.104).

DDNS (Dynamic DNS) est un service qui enregistre un nom de domaine et l'adresse IP flottante qui lui est associée sur le serveur DDNS de sorte que ce nom de domaine soit acheminé vers l'adresse IP désignée même lorsque l'IP se transforme en un système IP dynamique.

- Réglage DDNS du magnétoscope numérique

Réglez dans le menu du magnétoscope numérique connecté sur les valeurs suivantes :

Ex.) Type de protocole : TCP

Port périphérique : 4520\~4524

Site DDNS : iPOLiS

- Réglages DDNS du routeur

Sélectionnez le menu correspondant pour le protocole de transfert réseau du routeur.

• PARAMÉTRAGE DU SAMSUNG iPOLiS DDNS

Rendez-vous sur votre PC

1. Open your browser and go to http://www.samsungipolis.com and click .

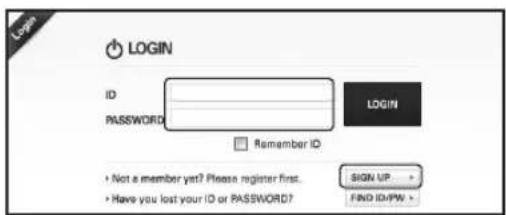

2. Vous devez créer un compte en premier lieu. Cliquez sur .

3. Suivez les instructions d'enregistrement sur le site.

4. Après avoir fi nalisé l'enregistrement du compte, connectez-vous à celui-ci.

5. Ajoutez votre DVR sur votre compte. Cliquez sur .

6. Choisissez un nom(Product ID) pour votre DVR. Utilisez de 4 à 20 caractères alphanumériques sans espace. Sélectionnez la classifi cation et le numéro de modèle du DVR, puis cliquez sur .

7. Suite à l'enregistrement, vous devriez visualiser votre produit dans la liste.

Revenez sur le magnétoscope numérique

1. Depuis l'onglet réseau, cliquez sur .

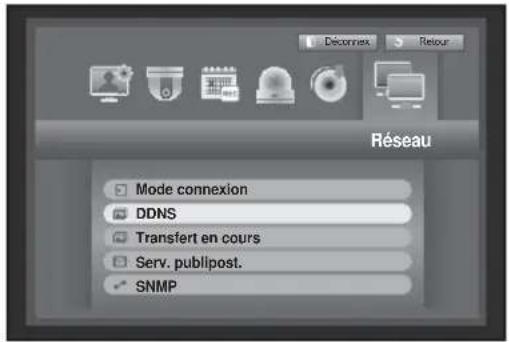

Déconnex Réloire Réseau Mode connexion DDNS Transfert en cours Serv. publipost. SNMP

1. Sous l'emplacement DDNS, sélectionnez .

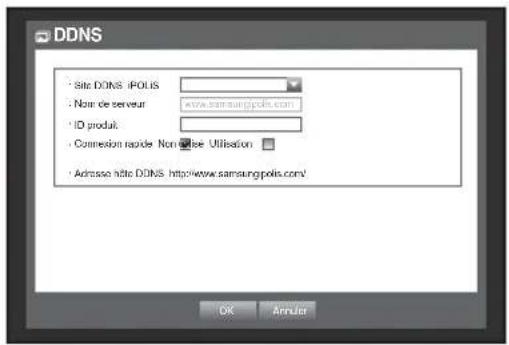

DDNS Site DONS-iPOLIS Nom de serveur www.samsungpolis.com ID produit Connection rapide Non-Use Utilisation Adresse d'Altie DONS. http://www.samsungpolis.com!

1. Sous l'ID du produit, entrez l'ID du produit que vous venez de créer sur le site Internet iPOLIS de Samsung. Sous Quick Connect, sélectionnez et cliquez .

. Site DONS. iPOUS . Nom. de serveur: www.samsungipolis.com . ID produl. serd 16593dhome . Connection rapide Non Offline Utilisation . Adressee note DONS. http://www.samsungipolis.com/ard 16593dhome

En cas d'échec de connexion, cela signifie peut-être que votre routeur ne supporte pas le protocole réseau UPnP. Pour plus de renseignements sur l'activation de l'UPnP sur votre routeur, veuillez consulter le mode d'emploi.

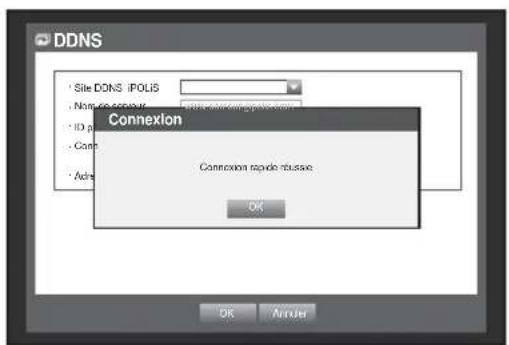

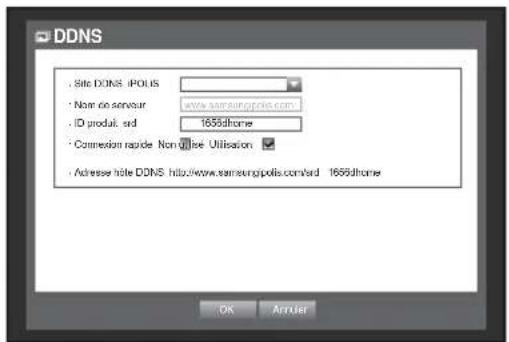

DDNS Site DONS iPOLIS Name: e-mail: ID: p Conn Adre Connexion Connexion rapide rusive OK OK Answer

Transfert en directr

Cette option règle la qualité de l'image transférée depuis le magnétoscope numérique au réseau.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER]. La fenêtre Transfert en direct apparaît.

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

3. Résolution : Montre le réglage sélectionné de la résolution du profil réseau.

4. Qualité : Montre le réglage sélectionné de la qualité d'image du profil réseau.

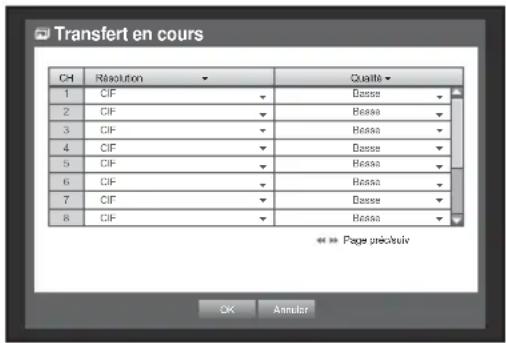

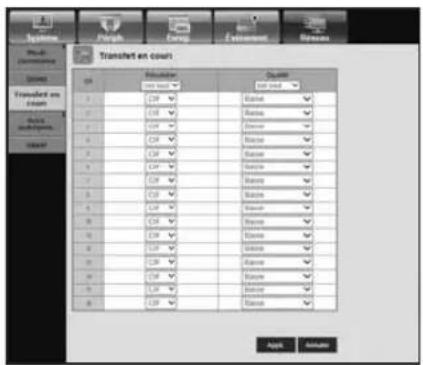

Transfert en cours CH Résolution Quarté 1 CIF Besse 2 CIF Hassa 3 CIF Besse 4 CIF Besse 5 CIF Hassa 6 CIF Besse 7 CIF Hassa 8 CIF

1. Lorsque le transfert en direct est terminé, appuyez sur .

Serv. publiposta.

Vous pouvez envoyer un e-mail à un utilisateur de magnétoscope numérique enregistré selon un intervalle de temps spécifique ou lorsqu'un événement se produit.

Lorsqu'un événement survient sur un canal dont la vidéo de la caméra est réglée sur ou le décompte d'enregistrement restant spécifié sur , seule la notification de texte est envoyée à l'adresse électronique correspondante.

Si vous réglez un intervalle d'envoi d'e-mails trop court, le serveur de messagerie pourrait les considérer comme des spams qui ne seront donc pas transférés normalement.

Réglage SMTP

Cette option règle le serveur de messagerie SMTP.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez . Vous verrez s'afficher l'écran de réglage SMTP.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

4. Type serv : affiche le type de serveur connecté.

5. Adresse du serveur : entrez le serveur auquel vous voulez vous connecter.
6. Port : règle le port de communication.
7. Utilis, authentifi. : cochez cette option si le serveur SMTP utilise une authentication d'utilisateur. La boîte de réception du compte est ainsi activée.
8. ID : entrez un utilisateur pour procéder à l'authentication lors de votre connexion au serveur SMTP.
9. Mot de p. : entrez le mot de passe de l'utilisateur du serveur SMTP.

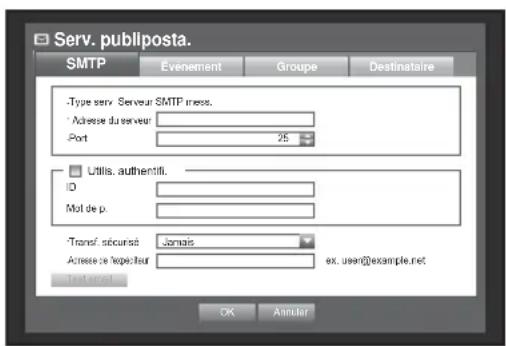

Serv. publiposta. SMTP Evenement Groupe Destinataire -Type serv. Serveur SMTP ines. • Adresse du serveur: Port 25 Utilis. authentif. ID Mot de p. Transf. scoursse: Jomais Adresse de logacteur ex. [e-mail] Test result: OK Annuler

• Transf. sécurisé : sélectionnez la valeur ou
• Adresse de l'expéditeur : utilisez le clavier virtuel pour entrer l'adresse e-mail de l'expéditeur.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40)

- Test email : effectue le test des réglages du serveur.

1. Lorsque le réglage SMTP est terminé, appuyez sur .

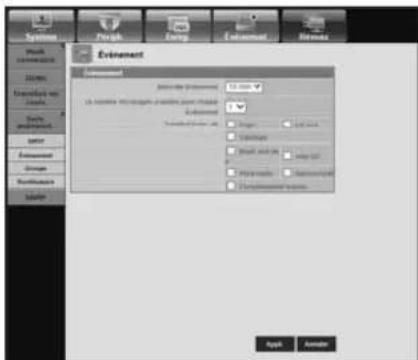

Réglage d'événement

Vous pouvez définir l'intervalle et le type d'événement à envoyer à l'utilisateur.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez <Événement>.
3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
4. Intervalle événement : réglez l'intervalle des événements.

Si une série d'événements se produisent, l'e-mail sera envoyé selon un intervalle spécifique et non à chaque événement.

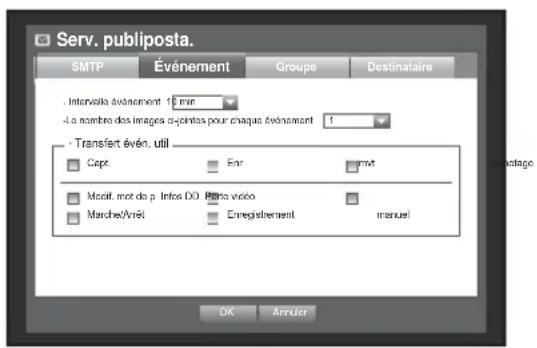

Serv. publiposta. SMTP Événement Groupe Destinataire - Intervala événement 16 mm - La nombre des images ci-joints pour chaque événement 1 - Transfert évén. util Capt. Enr mvt Modif. mot de p. Infos DO Pito visio Marche/Arrel Enregistrement instruel OK Annuler

- Le nombre des images ci-jointes pour chaque événement :

Configurez le nombre d'images jointes au courrier électronique envoyé en cas d'évènement.

■ Vous pouvez choisir de joindre entre une et cinq images.

- Transfert évén. util : sélectionnez un type d'événement à envoyer lorsqu'un événement survient.

Si l'événement sélectionné se produit, l'e-mail sera envoyé vers le groupe détenant les droits d'accès de destinataire.

1. Lorsque le réglage d'événement est terminé, appuyez sur .

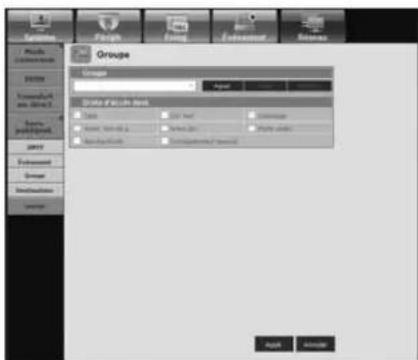

Réglage de groupe

Vous pouvez définir le groupe auquel l'e-mail est envoyé et spécifier les droits d'accès pour chaque groupe séparément.

Vous pouvez ajouter des destinataires pour chaque groupe dans l'élément de menu .

Le destinataire est défini séparément du groupe d'utilisateurs du magnétoscope numérique.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez .
3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
4. Ajout : sélectionnez et ajoutez un groupe à l'aide du clavier virtuel.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40

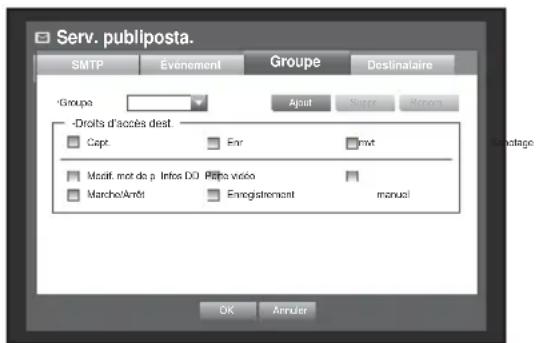

Serv. publiposta. SMTP Evenement Groupe Destinataire *Groupe Ajust Anne Mens -Droits d'accès dest. Cept Enr Invt Modif. mot de p. Intras DO Platte visiva Marcho/Arrêt Enregistrement manual OK Annuler

• Suppr : supprime le groupe sélectionné.
• Renom. : vous pouvez réinitialiser les droits d'accès du destinataire d'un groupe existant.

• Droits d'accès dest. : règle les droits d'accès du groupe de destinataires.

• Lorsque la configuration du groupe est terminée, appuyez sur .

Réglage de destinataire

Vous pouvez ajouter/retirer un destinataire à/depuis le groupe spécifié et modifier le groupe si nécessaire.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez .

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

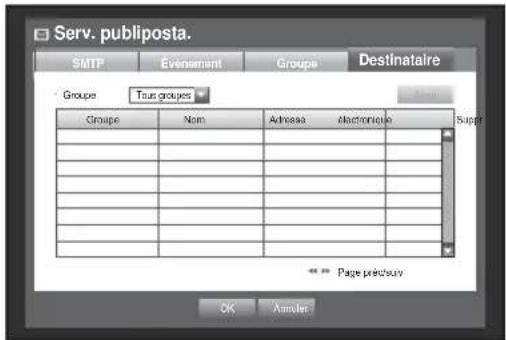

Serv. publiposta. SMTP Événement Groupe Destinataire Groupe Tous groupes Groupe Nom Admose Electronico Support OK Amuler Page précisuiy

- Ajout : vous pouvez sélectionner un nom de destinataire, une adresse e-mail ou un groupe. Vous aurez dû créer un groupe via l'élément de menu avant d'ajouter un utilisateur au groupe. - Pour entrer le nom du destinataire et son adresse e-mail, reportez-vous à la section « Utilisation du clavier virtuel ». (Page 40)

1. Lorsque le réglage de destinataire est terminé, appuyez sur .

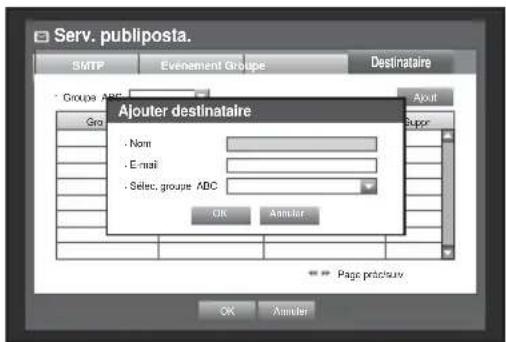

Serv. publiposta. SMTP Evenement Groupe Destinataire Aouter destinataire Groug None E-mail Select, groupe ADC OK Ammler Page print/surv OK Ammler

SNMP

Vous pouvez configurer les paramètres du protocole SNMP.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER]. L'écran de configuration SNMP apparaît.

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.

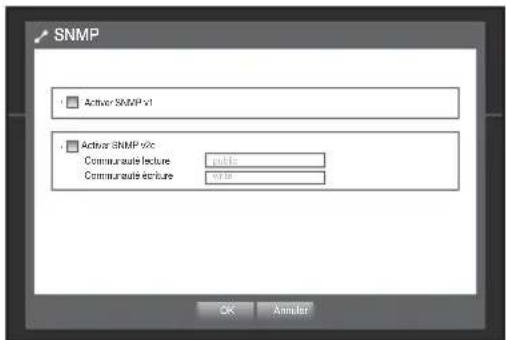

- Activer SNMP v1 : la version 1 de SNMP est activée.

- Activer SNMP v2c : la version 2 de SNMP est activée.

- Communauté de lecture : communauté de lecture à travers laquelle vous pouvez accéder à des objets qui prennent en charge les protocoles SNMP.

- Communauté d'écriture : communauté d'écriture à travers laquelle vous pouvez accéder à des objets qui prennent en charge les protocoles SNMP.

1. Une fois les paramètres SNMP déterminés, cliquez sur .

Le magnétoscope numérique vous permet d'effectuer des réglages à la fois pour une caméra PTZ et pour une caméra ordinaire, selon votre préférence.

Périphérique PTZ

Le périphérique PTZ peut être activé uniquement lorsqu'un canal en connexion avec la caméra PTZ est sélectionné.

Mise en route de la caméra PTZ

La caméra PTZ est disponible uniquement lorsqu'un canal est sélectionné comme suit :

• À l'aide du bouton de la télécommande ou en façade Sélectionnez le bouton [PTZ] de la télécommande.
• À l'aide du menu du lanceur Cliquez sur < PTZ > pour afficher le lanceur en direct.

- À l'aide du menu contextuel obtenu par un clic droit en mode Live Effectuez un clic droit n'importe où sur l'écran pour afficher le menu contextuel puis sélectionnez .

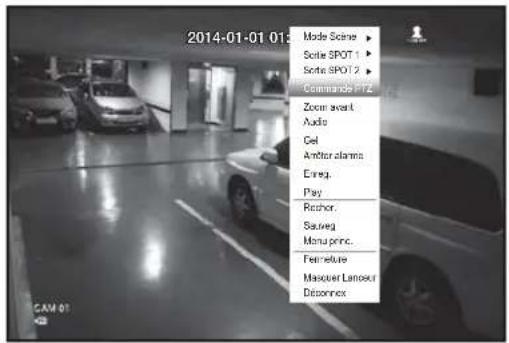

2014-01-01 013 Mode Scene ▶ Scotie SPOT 1 ▶ Scotie SPOT 2 ▶ Commande PT2 Zoom avant. Audio Cel Ambitor alarmis Enreg. Play Rochor. Saving Menu princ. Ferruiture Masquer Lanxoeur Dazonnex

- À l'aide des icônes de l'écran Live (Direct) Cliquez sur l'icône < PTZ > dans l'écran Live (Direct).

La fonction PTZ n'est disponible que lorsqu'une caméra PTZ est connectée et que l'icône est affichée à l'écran.

Utilisation de la caméra PTZ

Vous pouvez utiliser une seule caméra pour exécuter les fonctions PANORAMIQUE, HORIZONTAL-VERTICAL et ZOOM, assurer le suivi de plusieurs emplacements simultanément et définir le préréglage selon votre préférence dans le mode de votre choix.

1. Lancez le menu .

Lorsque l'icône < >Pâtuée dans le coin inférieur droit s'affi che en jaune, vous passez en mode « Commande PTZ » afi n d'affi cher le menu « Commande PTZ ».

- Veillez à configurer les environnements de travail PTZ avant l'opération, car la marque PTZ Working (Activation PTZ) peut apparaître comme étant activée alors que la fonction PTZ est inopérante.

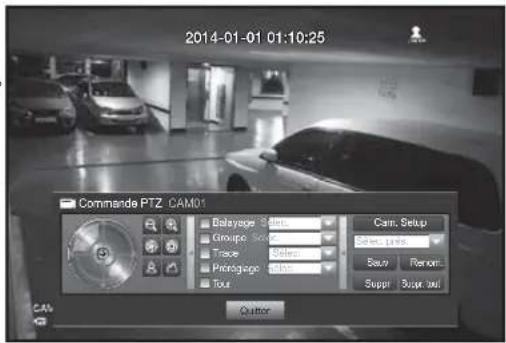

1. Utilisez la molette PTZ dans le menu du lanceur pour régler la zone de surveillance, ou utiliser les boutons directionnels (▲▼◀▶) de la télécommande pour déplacer la caméra vers l'endroit que vous souhaitez.

- Molette PTZ : cliquez sur un point proche du centre pour se déplacer lentement dans cette direction; cliquez sur un point éloigné pour se déplacer rapidement.

- Maintenez un clic prolongé à gauche pour pivoter l'objectif en sens inverse des aiguilles d'une montre; maintenez un clic prolongé à droite pour pivoter l'objectif dans le sens des aiguilles d'une montre.

- Zoom (⊕) vous pouvez utiliser la fonction zoom de la caméra PTZ.

- IRIS (☐) : règle l'intensité des rayons lumineux pénétrant dans le diaphragme.

- Focus (💡️) : permet de régler la mise au point manuellement.

- Balayage : permet le déplacement entre les points de départ et d'arrivée préréglés.

- Groupe : permet le déplacement sur la trajectoire spécifiée en combinant le préréglage, le modèle et le panorama automatique.

- Trace : permet de déplacer le cadrage de la caméra sur la trajectoire prédéfinie.

- Préréglage : permet de définir la position préréglée pour le cadrage de la caméra et de déplacer cette dernière sur la position préréglée désignée lors de la sélection du préréglage souhaité.

- Tour : permet le déplacement sur la trajectoire spécifiée en combinant plusieurs groupes.

Pour le type , SRD-876D/1656D/1676D sont compatibles.

- Avant de passer en mode de commande du périphérique PTZ, réglez les valeurs du périphérique PTZ dans le menu . (Page 50)

Un préréglage est un ensemble de points cibles spécifiques liés à une caméra PTZ. Il est possible de stocker jusqu'à 127 préréglages par caméra.

L'utilisation de la souris peut faciliter la configuration.

1. En mode Commande PTZ, servez-vous des boutons directionnels pour régler la caméra dans la direction souhaitée.

2. Sélectionnez la touche .

Le clavier virtuel permettant de saisir le préréglage apparaît.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40)

• Sauv : vous pouvez ajouter et sauvegarder le préréglage.
• Renom. : vous pouvez modifier le paramétrage des préréglages existants.
• Suppr : supprime le préréglage choisi.
• Suppr. tout : supprime tous les préréglages existants.

Si vous remplacez la caméra du canal comportant la liste de préréglages par une nouvelle caméra, vous devrez réinitialiser les préréglages en conséquence.

1. Appuyez sur .

Le préréglage sera sauvegardé sous le nom que vous avez précédemment saisi à cet effet.

Réglage de la caméra

Une caméra PTZ dispose de son propre système de menus. Optimisez la caméra PTZ en fonction du magnétoscope numérique.

L'utilisation de la souris peut faciliter la configuration.

- Sélectionnez dans le menu Commande PTZ. Le menu de spécifications de la caméra apparaît.

- Vous ne pouvez configurer les réglages que pour les caméras prenant en charge les protocoles de Samsung, Pelco C/D/P, AD, ELMO, GE, CCVC et Panasonic.

Lorsque vous réglez PAN auto ou Modèle via le menu de la caméra, appuyez longuement sur le bouton approprié jusqu'à ce que le fonctionnement du bouton soit différent de celui du réglage PTZ normal.

Vous pouvez exécuter la recherche des données enregistrées par heure ou selon d'autres critères de recherche tels que les événements.

Vous pouvez accéder au menu directement en mode Live.

1. En mode Live, effectuez un clic droit sur n'importe quelle zone de l'écran. Le menu Live s'affiche.

2. Sélectionnez . Sinon, appuyez sur le bouton [SEARCH] de la télécommande ou en façade.

2014-01-01 01:1 CAM 01 CAM 02 CAM 03 CAM 04 CAM 05 CAM 06 CAM 07 CAM 08 CAM 09 CAM 10 CAM 11 CAM 12 Mode Siding ▶ Sonic SPOT 1 ▶ Sonic SPOT 2 ▶ Audio desus: Del Amiliar externa Enreg. Play Recher Sauvag Menu print. Fermiture Masquer Lancheur CAM 12 Désonnes

1. Le menu Recher. s'affiche.

Si vous n'avez pas coché via le menu « Menu princ.> Périph > Périphérique POS », le menu Recher. n'inclura pas l'élément . (Page 54)

1. La recherche peut être limitée par la fonction Suppr. auto. Reportez-vous à « Réglage de l'enregistrement > Option d'enregistrement ». (Page 60)

2014-01-01 01:10:25 Rech par heure Recherche par évènement Recherche par sauvegarde Rech. POS Recherche par mouvement

- Don. chevauch. : cette option apparaît uniquement en cas de chevauchement des données à une certaine heure, occasionné par le changement de la configuration de l'heure du magnétoscope numérique. Les données les plus récentes. Cette option n'apparaît pas dans

Recherche par heure

Vous pouvez rechercher les données enregistrées à l'heure de votre choix.

L'heure affichée étant tributaire du fuseau horaire et de l'heure d'été, l'affichage de l'heure pour des données enregistrées au même moment varie selon les réglages de fuseau horaire et d'heure d'été applicables.

L'utilisation de la souris peut faciliter la configuration.

1. Sélectionnez dans le menu .

2. Sélectionnez une date pour la recherche.

■ Reportez-vous à « Utilisation du calendrier ». (Page 39)

1. Les données enregistrées à la date spécifique sont répertoriées. La barre d'affichage varie selon le type de données. Par conséquent, vérifiez la couleur correspondant au type de données dans la sous-fenêtre de gauche.

2. Utilisez les boutons directionnels (▲▼◀▶) pour définir les critères de recherche puis appuyez sur le bouton [ENTER].

- Aller 1er : se positionne sur les données les plus anciennes.

- All. Dernier : se positionne sur la date la plus récente.

- Heure : entrez une heure pour lancer la recherche ou servez-vous du bouton directionnel ◀> afin de sélectionner une valeur.

- Page préc/suiv : Permet d'accéder à la page précédente / suivante. (Utilisez la télécommande ou les boutons du panneau avant.)

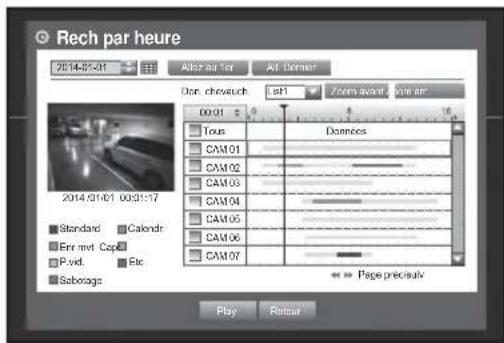

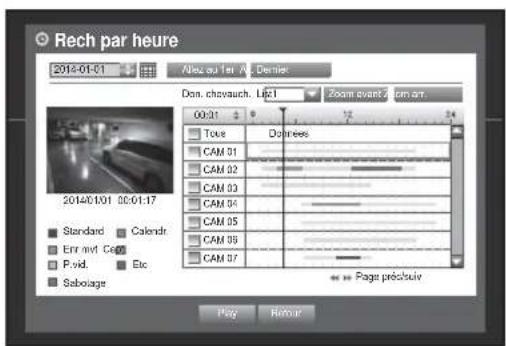

Rech par heure 2016-01-01 Alieu au 1er Au Deminie Don. chovauch. Lg:1 Zoom event / cm art 00:31 Toise Dominies CAM 01 CAM 02 CAM 03 CAM 04 CAM 05 CAM 06 CAM 07 Standard Calendr Err nvt Cen P vid. Etc Saboiage Page précisuiv

• Zoom avant : la carte s'agrandit pour montrer le niveau de détail. Elle passe à la séquence 24 heures-16 heures-8 heures-4 heures.
• Zoom arr. : la carte bascule sur le mode inverse de celui qui est détaillé ci-dessus. Elle passe ainsi à la séquence 4 heures-8 heures-16 heures-24 heures.

- Double-cliquez sur l'heure de votre choix pour en faire un zoom avant/arrière.

Rech par heure 2014-05-31 All doorier Don. chouwach sF1 Zoom avant 100 am 00:01 Trous Domenes CAM 01 CAM 02 CAM 03 CAM 04 CAM 05 CAM 06 CAM 07 Page preciatuiv Play Roller

- Aperçu : cliquez sur et sélectionnez (par clic ou glisser-déposer) une heure dans afin d'afficher une image figée de la portion concernée.

- Si le canal sélectionné ne contient aucune donnée enregistrée, il sera marqué en noir.

1. Sélectionnez un élément de données puis cliquez sur . L'écran bascule sur le mode de lecture des données.

Recherche par événement

Vous pouvez lancer une recherche d'événement par canal et lire l'événement.

L'utilisation de la souris peut faciliter la configuration.

1. Sélectionnez dans le menu .
2. Utilisez les boutons directionnels (▲▼◀▶) pour définir les critères de recherche puis appuyez sur le bouton [ENTER]

- Tous les événements enregistrés à une date spécifique sont identifiés (y compris en enregistrement normal/programmé).

• Aperçu date/heure : si vous sélectionnez un élément de données dans la liste, l'image figée des données sélectionnées s'affichera dans la sous-fenêtre de prévisualisation de gauche.
• Événement : affiche le type de l'événement qui s'est produit.
• Sélectionnez un élément de données puis cliquez sur . L'écran bascule sur le mode de lecture des données de l'événement.

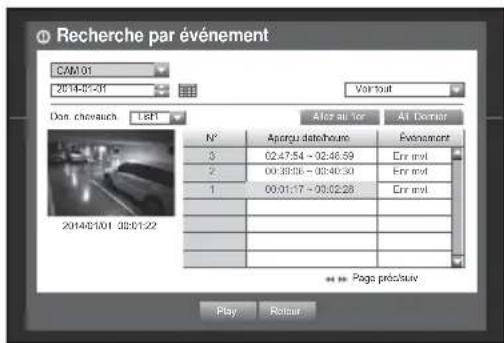

Recherche par événement CAM.01 2014-01-01 Voitout Don chevauch LSP Afor au Ter At Derrier N° Apargu datehoure Événement 3 02:47:54 - 02:48:59 Enr invl 2 00:38:56 - 00:40:50 Enr invl 1 00:01:17 - 00:02:28 Enr invl 3 00:01:17 - 00:02:28 3 00:01:17 - 00:02:28 3 00:01:17 - 00:02:28 3 00:01:17 - 00:02:28 3 00:01:17 - 00:02:28 3 00:01:17 - 00: 4 Page préciaux Play Return

Recherche par sauvegarde

Cette fonction permet de rechercher les données de sauvegarde stockées sur le périphérique de sauvegarde connecté. Seules les données au format du magnétoscope numérique sont incluses dans la recherche.

Reportez-vous à via « Sauvegarde > Réglage de la sauvegarde ». (Page 64)

L'utilisation de la souris peut faciliter la configuration.

1. Sélectionnez dans le menu .
2. Utilisez les boutons directionnels (▲▼◀▶) pour définir les critères de recherche puis appuyez sur le bouton [ENTER].
3. Période enreg. : affiche la période d'enregistrement.
4. Info canal : affiche le canal enregistré.
5. Lect.par Tps : sélectionnez une heure de début de lecture.
6. Sélectionnez un élément de données puis cliquez sur .

L'écran bascule sur le mode de lecture des données de sauvegarde.

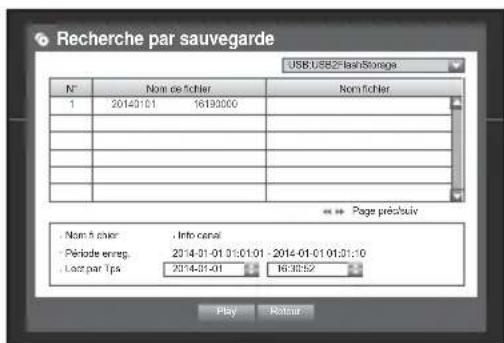

Recherche par sauvegarde USB:USB2:FlashStorage N° Nom de fichier Nom fichier 1 20140101 16193000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Nom à acheter . Info canal . Période enresp. 2014-01-01 01:01:01 - 2014-01-01 01:31:10 . Lost par Tips 2014-01-01 16:30:52 Play Return

Recherche POS

Vous pouvez rechercher des données sur le périphérique POS connecté au magnétoscope numérique.

Vous pouvez vous servir de la souris pour sélectionner les éléments connexes.

1. Sélectionnez dans le menu .

2. Utilisez les boutons directionnels (▲▼◀▶) pour définir les critères de recherche puis appuyez sur le bouton [ENTER].

- Vous pouvez entrer un texte spécifique pour affiner votre recherche.

- Rech. mot-clé : utilisez le clavier virtuel pour entrer un mot-clé.

• Critères de recherche :

- : lorsque cette option est sélectionnée, la recherche exécutée est sensible à la casse.

- : lorsque cette option est sélectionnée, seul l'équivalent exact du mot-clé est trouvé.

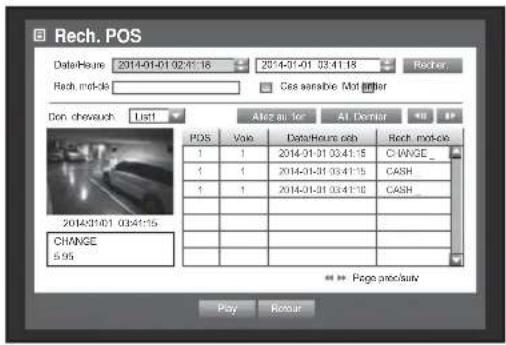

Rech. POS DataHours 2014-01-01 02:41:16 2014-01-01 03:41:18 Recher Rech. mid-de Cas sensitive Mid detler Don chevauch List1 Alte au lar At Derrier POS Value DataHours info Rech mid-de 1 1 2014-01-01 03:41:15 CHANGE_ 1 1 2014-01-31 03:41:15 CASH 1 1 2014-01-31 03:41:16 CASH 2014-01-01 03:41:16 CHANGE 5.95 Page proclustiv Play Retour

- Aperçu : sélectionnez un élément de données dans la liste pour afficher l'image de prévisualisation. Les informations relatives à l'image s'affichent en bas de l'écran.

- : Vous pourrez utiliser ces boutons pour accélérer votre recherche si vous obtenez une longue liste de résultats de recherche.

1. Sélectionnez un élément de données puis cliquez sur . L'écran bascule sur le mode de lecture des données POS.

Recherche par mouvement

Lorsqu'un mouvement est détecté au niveau d'un canal, vous pouvez définir la zone de votre choix pour exécuter la recherche.

Vous pouvez vous servir de la souris pour sélectionner les éléments connexes.

1. Sélectionnez dans le menu .

2. Utilisez les boutons directionnels (▲▼◀ ▶) pour définir les critères de recherche puis appuyez sur le bouton [ENTER].

Si vous définissez la zone de mouvement sur , le bouton sera activé.

- Zone mvt : sélectionnez une zone pour y lancer la recherche.

- Ttes zones : lance la recherche dans toutes les zones du canal sélectionné.

- Zone actu. : lance la recherche dans la zone de mouvement du canal sélectionné via « Détection de mouvement > Réglage de la zone de détection de mouvement ». (Page 62)

- Zone manu. : vous pouvez régler manuellement la zone de mouvement.

- Config. : le bouton Config. ne s'activera que si vous réglez la zone de mouvement sur Manuel. Appuyez sur ce bouton pour afficher la fenêtre de réglage de zone.

- Date/Heure : l'option Date/Heure est automatiquement réglée par heure et l'heure de fin automatiquement définie sur une valeur supérieure d'une heure au réglage de l'heure de début, dans le cas où celle-ci a déjà été réglée.

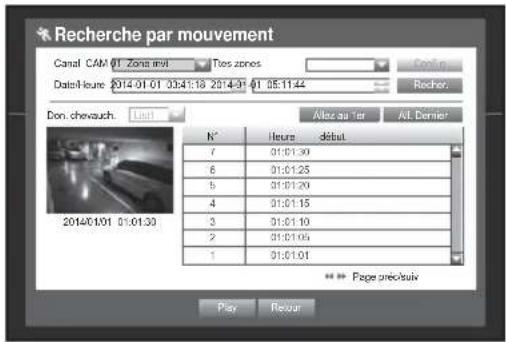

Recherche par mouvement Canal CAM 01 Zona and Ties zones Date/Issue: 2014-01-01 03:31:18 2014-01-01 05:11:44 Don. chevauch. Last N° 7 6 5 4 3 2 1 7 01:01:30 01:01:25 01:01:20 01:01:15 01:01:10 01:01:05 01:01:01 Alter au 1er Alt Derrier 2014/01/01 01:01:30 Page préduiv Play Return

- Aperçu : sélectionnez un élément de données dans la liste pour afficher l'image figée de l'élément.

1. Sélectionnez un élément de données puis cliquez sur . L'écran bascule sur le mode de lecture des données de mouvement.

Lecture

Vous pouvez lire les données stockées sur le disque dur et en sauvegarder la portion de votre choix.

L'utilisation de la souris peut faciliter la configuration.

1. En mode Live, cliquez sur dans le menu contextuel qui s'affiche lorsque vous effectuez un clic droit ou cliquez sur <▶> dans le menu du lanceur ou appuyez sur le bouton Lect de la télécommande ou en façade.

2. Servez-vous du bouton haut/bas (▲▼) pour sélectionner un menu. ■ Pour la recherche de données, reportez-vous à . (Page 82)

3. Sélectionnez un élément de données puis cliquez sur dans le menu Recher. Les données sélectionnées sont lues et le lanceur de lecture apparaît à l'écran.

En présence de données existantes, la fonction démarre immédiatement sans exécuter de recherche préalable.

- Info lecture : affiche la date et l'heure des données en cours dans l'angle supérieur.

2014-01-01 01:1 CAM 03 CAM 04 CAM 05 CAM 06 CAM 07 CAM 08 CAM 09 CAM 10 CAM 11 CAM 12 CAM 13 CAM 14 CAM 15 Mode Scine ▶ Sorta SPOT 1 ▶ Sorta SPOT 2 ▶ Audio dissec. Cell Amiliar alarma Errag. Play Rasher. Sauvag Monu pence Femeture Masquer Lanoutur Dioscnnex

- Sauveg : cliquez sur <∅> pour régler l'heure actuelle sur l'heure de début de sauvegarde ; vous pouvez spécifier une zone de sauvegarde à l'aide de la souris (triangle jaune). Cliquez à nouveau sur <∅> pour régler l'heure actuelle sur l'heure de fin de sauvegarde. La fenêtre « Plage sauveg » apparaît.

- Type : Prend en charge les formats de DVR, AVI et SEC. Reportez-vous à la liste de formats dans « Réglage de la sauvegarde ». (Page 64) - Périph : sélectionnez un périphérique de sauvegarde. - Vérif. capacité : permet de vérifier la capacité du périphérique de stockage sélectionné.

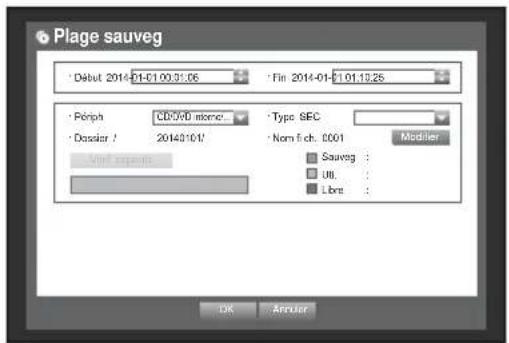

Plage sauveg Début 2014-01-01 00:31:06 Fin 2014-01-01 01:13:26 Pénix CDVVD mono... Dosier / 2014/01/01 Type SFC Nom 5 ch. 0001 Modifier Sauveg : UIL : Libre : OK Annuler

1. Si vous souhaitez retourner sur l'écran Live (Direct) en mode Lect, cliquez sur < ■ > dans le menu du lanceur ou appuyez sur le bouton [■] de la télécommande ou en façade.

Utilisation du bouton Lecture

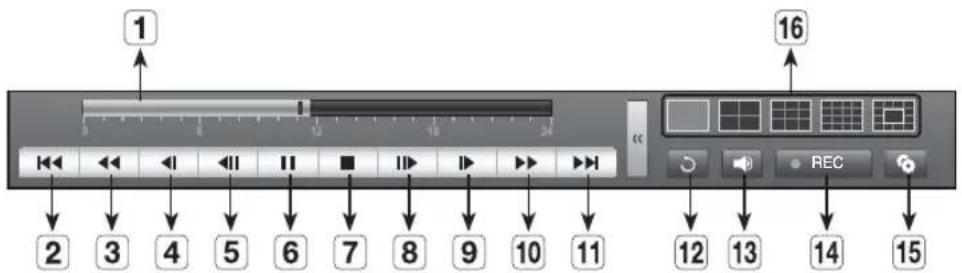

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 REC

Noms des composants Fonctions
1	Chronologie de lecture	Indique le point de lecture actuel, qui peut être déplacé.
2	Saut arrière Revient en arrière d'une unité temporelle. (Se déplace de 10 minutes)
3	Retour rapide Effectue une lecture avant rapide. (vitesse x 2 à 64)
4	Retour au ralenti	Effectue une recherche arrière image par image en mode PAUSE. (vitesse x 1/2 à 1/8)
5	Retour pas à pas Effectue un retour arrière image par image.
6	Pause La lecture de la vidéo actuelle est momentanément interrompue.
7	Arrêt Arrête la lecture et passe à l'écran live.
8	Avance pas à pas	Effectue une avance image par image.
9	Avance au ralenti	Garantie de lecture simultanée de 4 canaux en vitesse lente. (vitesse x 1/2 à 1/8)En mode partagé, la lecture en temps réel peut ne pas être prise en charge, selon la qualité d'enregistrement, la résolution et le nombre de canaux concernés. Certaines vitesses d'enregistrement peuvent être prises en charge.
10	Avance rapide Effectue une lecture avant rapide. (vitesse x 2 à 64)
11	Saut avant Avance d'une unité temporelle. (Se déplace de 10 minutes)
12	Retour Retourne sur l'écran de confi guration de recherche.
13	Audio Active/Désactive le son.
14	REC Enregistre tous les canaux en mode Live.
15	Sauvegarde partielle	Débute la sauvegarde de la section sélectionnée de la vidéo en cours de lecture selon les points de début et de fi n spécifi és.
16	Changer mode	Cliquez sur le mode de lecture souhaité ou appuyez sur [MODE] pour changer le mode d'affi chage en séquence.La zone grise au centre du mode d'écran partagé en 13 lit le canal Live.Le canal par défaut du mode Live est CH1, qu'il est possible de modifi er ultérieurement.

PRÉSENTATION DE WEB VIEWER

Qu'est-ce que Web Viewer ?

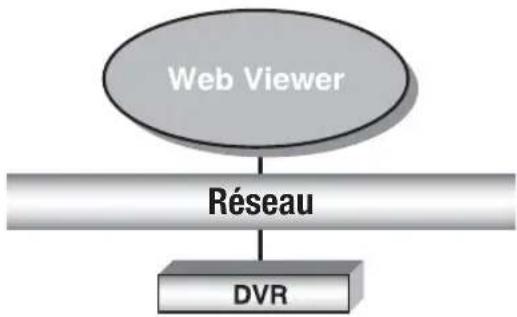

Web Viewer vous permet d'avoir un accès distant à votre magnétoscope numérique. Vous disposez ainsi d'un accès à la vidéo en direct, à la vidéo archivée et à la commande PTZ (si configurée), etc.

Caractéristiques du Produit

• Accès distant à partir d'un navigateur standard
• Prise en charge des commandes de caméra PTZ
• Prise en charge des formats d'affichage de 1, 4, 9 et 16 caméras (jusqu'à 16 caméras dans la liste).

- Pour impression et sauvegarde dans « Imprimer ou sauvegarder des images au format jpeg, bmp ou png » les images doivent être au format jpeg, bmp ou png.

- Enregistrement vidéo au format AVI, compatible avec les lecteurs de support les plus courants. (codec H.264 requis)

Configuration Système Requise

La liste suivante répertorie les éléments matériels et le système d'exploitation requis pour exécuter Web Viewer.

Système D'exploitation	Windows XP SP3 ou supérieurWindows VistaWindows 7Mac OS 10.6 et les versions ultérieures
Navigateur Web	- Sur Windows : Internet Explorer 8, 9, 10, Firefox 3.6 ou supérieur, Chrome 12 ou supérieur- Sur Mac : Safari 5 ou supérieur, Firefox 3.6 ou supérieur.
CPU Intel Core i7 3.4Ghz
Mémoire 4 GB ou supérieur
Disque Dur	50 Mo (espace requis pour l'installation)* Espace supplémentaire requis sur le disque dur pour l'enregistrement.La taille du fichier d'enregistrement varie en fonction des réglages de la qualité d'enregistrement.

CONNEXION DE WEB VIEWER (Windows)

1. Ouvrez votre navigateur et saisissez l'adresse IP ou l'URL de l'enregistreur vidéo en réseau dans l'encadré de l'adresse URL.

http://192.168.1.200/

« 192.168.1.200 » est l'adresse IP réglée par défaut.

■ Réglez une adresse IP disponible dans IP Installer ou

« Réseau > Mode connexion ».

La connexion via l'URL est activée uniquement une fois le réglage du paramètre de connexion DDNS terminé.

1. Un utilisateur disposant de droits d'administration doit fournir un ID et un mot de passe d'administrateur. Un utilisateur enregistré doit fournir un ID et un mot de passe d'utilisateur.

Connex • ID • Mot de p. OK

L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défi ni lors de la première connexion.

• Réglez le mot de passe de votre réseau sans fil si vous utilisez l'appareil avec un routeur sans fil. Si votre réseau n'est pas protégé par un mot de passe ou si vous utilisez le mot de passe par défaut du routeur sans fil, les données de votre vidéo peuvent être exposées à des menaces potentielles.
  ■ Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.

Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.

Si votre ordinateur possède plusieurs cartes réseau, choisissez celle dont la valeur de la matrice d'interface est la plus faible pour recevoir la vidéo.

Autorise jusqu'à 10 accès simultanés, y compris en tant qu'administrateur et utilisateur général.
N'autorise pas de connexion multiple pour l'utilisateur administrateur.
Le mot de passe de l'administrateur et des utilisateurs généraux peut être changé via le menu du magnétoscope numérique.
- Les utilisateurs normaux devraient spécifier l'option sous sur la valeur « Utilisation » avant d'effectuer la connexion à Web Viewer. (Page 43)
- Tous les réglages s'appliquent aux réglages du magnétoscope numérique.
Si vous changez les droits d'accès tout en étant connecté à Web Viewer, il se peut que vous soyez ramené à l'écran de connexion.

1. Cliquez sur .

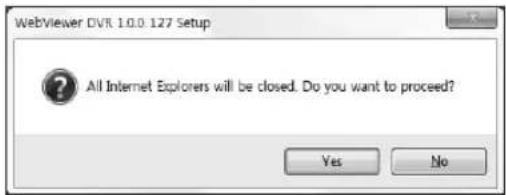

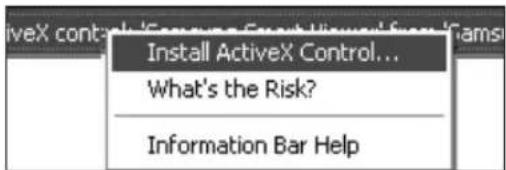

1. Lorsque le message de confirmation de l'installation apparaît, cliquez sur le bouton [Yes]. Toutes les fenêtres seront fermées (IE).

1. Lorsqu'une fenêtre d'assistant d'installation de programme apparaît, appuyez sur le bouton [Install] pour installer le programme.

1. Après avoir installé le programme, relancez votre navigateur web pour vous connecter.

L'écran principal de Live Viewer s'affiche lorsque vous vous connectez avec succès après avoir installé le programme.

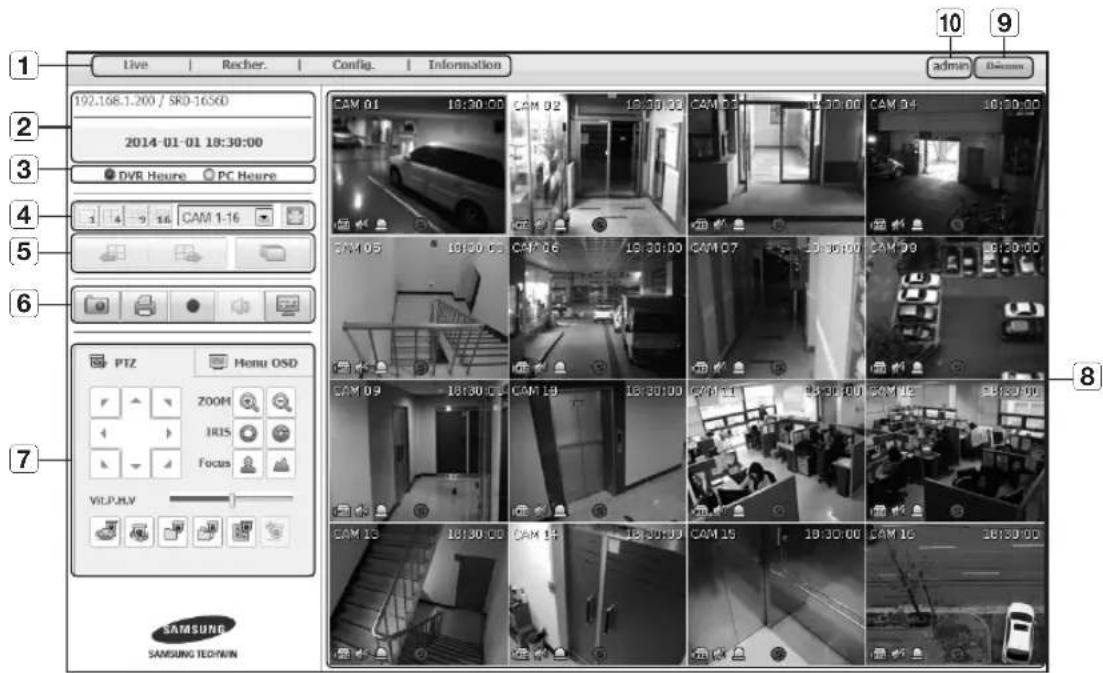

L'écran Live Viewer affiche les éléments suivants :

Live | Recher. | Config. | Information 192.108.1.200 / SRD-165GD 2014-01-01 18:30:00 DVR Heure PC Heure CAM 1-16 CAM 01 18:30:00 CAM 02 18:30:00 CAM 03 18:30:00 CAM 04 18:30:00 CAM 05 18:30:00 CAM 06 18:30:00 CAM 07 18:30:00 CAM 08 CAM 09 18:30:00 CAM 10 18:30:00 CAM 11 18:30:00 CAM 12 18:30:00 CAM 13 18:30:00 CAM 14 18:30:00 CAM 15 18:30:00 CAM 16 18:30:00 CAM 17 CAM 20 CAM 23 CAM 26 CAM 29 CAM 32 CAM 35 CAM 38 CAM 41 CAM 44 CAM 47 CAM 50 CAM 53 CAM 56 CAM 59 CAM 62 CAM 65 CAM 68 CAM 71 CAM 74 CAM 77 CAM 80 CAM 83 CAM 86 CAM 89 CAM 92 CAM 95 CAM 98 CAM 101 CAM 104 CAM 107 CAM 110 CAM 113 CAM 116 CAM 119 CAM 122 CAM 125 CAM 128 CAM 131 CAM 134 CAM 137 CAM 140 CAM 143 CAM 146 CAM 149 CAM 152 CAM 155 CAM 158 CAM 161 CAM 164 CAM 167 CAM 170 CAM 173 CAM 176 CAM 179 CAM 182 CAM 185 CAM 188 CAM 191 CAM 194 CAM 197 CAM 200 CAM 203 CAM 206 CAM 209 CAM 212 CAM 215 CAM 218 CAM 221 CAM 224 CAM 227 CAM 230 CAM 233 CAM 236 CAM 239 CAM 242 CAM 245 CAM 248 CAM 251 CAM 254 CAM 257 CAM 260 CAM 263 CAM 266 CAM 269 CAM 272 CAM 275 CAM 278 CAM 281 CAM 284 CAM 287 CAM 290 CAM 293 CAM 296 CAM 299 CAM 302 CAM 305 CAM 308 CAM 311 CAM 314 CAM 317 CAM 320 CAM 323 CAM 326 CAM 329 CAM 332 CAM 335 CAM 338 CAM 341 CAM 344 CAM 347 CAM 350

Menu Fonctions
1	Sélection du menu	Permet de commuter entre les écrans du menu correspondant en cliquant sur chaque menu.
2	Adresse, Nom, Heure	Permet d'afficher l'adresse IP, le nom du modèle, l'heure, etc. de l'enregistreur vidéo en réseau connecté.

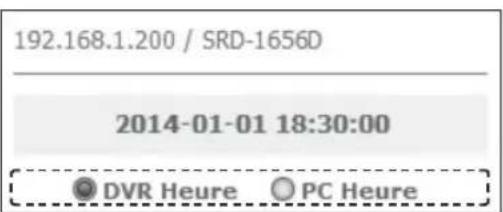

3	DVR Heure, PC Heure	Sélectionnezoupour le réglage de l'heure apparaissant sur l'affichage à l'écran du Live Viewer.

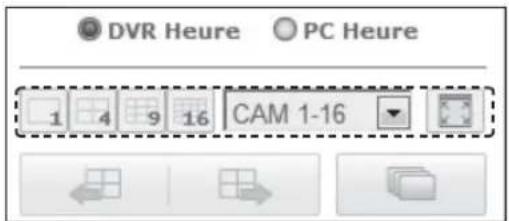

4	Sélection de la Mosaïque	Permet de sélectionner le type d'écran partagé et de spécifier le canal affiché dans le Volet d'informations.
5	Changement canal	Permet de commuter entre le canal précédent/suivant ou d'effectuer la Séquence auto. Cliquez sur le bouton Séquence auto pour afficher le menu Sélection de l'intervalle de temps.
6	Prise	Permet d'enregistrer la vidéo actuelle pour le canal sélectionné selon le chemin désigné.
	Imprimer	Permet d'imprimer l'image de la vidéo actuelle pour le canal sélectionné via l'imprimante désignée.
	Enregistrer en tant que fichier AVI	Permet d'enregistrer la vidéo en direct au format de fichier AVI selon le chemin désigné, puis d'interrompre l'enregistrement.L'icône d'état d'enregistrement s'affiche sur l'écran durant l'enregistrement.
	Audio	Permet de régler le son connecté à chaque canal sur ACTIVE/DESACTIVE.
	OSD	Sélectionnez le format de l'information OSD qui sera affichée.
7	PTZ	Permet de contrôler la(les) caméra(s) PTZ connectée(s)
	Menu OSD	Permet d'accéder à l'écran de menu correspondant d'une caméra, qui prend en charge le menu OSD et de changer le menu.
8	Volet d'informations	Permet d'afficher la vidéo de la caméra connectée à l'enregistreur vidéo en réseau.
9	Déconn	Permet de lancer le processus de déconnexion.
10	ID	Permet d'afficher l'ID de l'utilisateur connecté.

- Sélection en double flux : Faites un clic droit sur l'un des canaux en direct. Un menu déroulant profile1/profile2 s'affichera. Le réglage par défaut est profile1, ce qui signifie que la vidéo s'affiche avec la résolution du profile1. Si vous sélectionnez profile2, la vidéo sera affichée avec la résolution du profile2.

Profile1 : Résolution de transfert en direct, Profile 2 : Résolution d'enregistrement

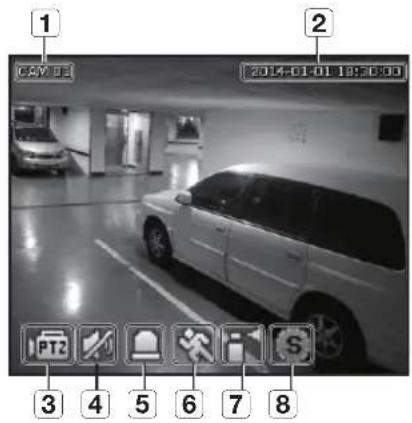

Affichage à l'écran OSD

1 Le numéro de chaîne du DVR connecté est affiché.
② Ou ou bien sera affiché à la date et heure actuels, selon votre configuration.
3 Ceci indique si les commandes PTZ sont activées ou désactivées.
4 Montre l'état Marche/Arrête de l'audio.
(5) L'icône de l'alarme s'affiche lors de l'émission d'une alarme. Elle disparaît dès que vous appuyez sur le bouton [ALARM] du magnétoscope numérique.
6 L'icône de mouvement apparaît lorsqu'un mouvement est détecté.
7 L'icône de sabotage apparaît lorsqu'un sabotage est détecté.
⑧ Montre l'état d'enregistrement.

1 2 04/03 2014-01-01 19:56:00 3 4 5 6 7 8

Si vous avez défini des caméras PTZ pour le magnétoscope numérique, la mention « PTZ » s'affichera à l'écran. Sélectionnez un canal de caméra PTZ et servez-vous du bouton [PTZ] pour commander la caméra.

Magnétoscope numérique connecté

Ceci affiche l'adresse IP et l'état du magnétoscope connecté.

■ Message d'échec de connexion

Pas de réponse : s'affiche lorsque le magnétoscope numérique ne répond pas.

Accès refusé : s'affiche lorsque le nombre maximal d'utilisateurs est dépassé.

■ Le nombre de connexions simultanées est limité à 10.

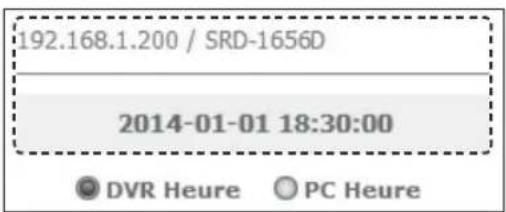

192.168.1.200 / SRD-1656D 2014-01-01 18:30:00 ● DVR Heure ○ PC Heure

Réglage de l'heure apparaissant sur l'affichage à l'écran

Sélectionnez ou pour le réglage de l'heure apparaissant sur l'affichage à l'écran.

• DVR Heure : Basée sur l'heure du magnétoscope numérique connecté.
• PC Heure : Basée sur l'heure du PC exécutant actuellement le Web Viewer.

192.168.1.200 / SRD-1656D 2014-01-01 18:30:00 ● DVR Heure ○ PC Heure

Écran partagé

Vous pouvez changer de mode partagé en cliquant sur les différentes icônes numériques.

DVR Heure PC Heure 1 4 9 16 CAM 1-16

Pour basculer en mode Plein écran

Cliquez sur < ▶.

L'écran partagé actuel apparaît en plein écran.

Appuyez sur la touche [ESC] pour quitter le mode plein écran.

Modification du mode écran en direct

Le mode d'écran partagé en 16 ne prend pas en charge

« Séquence », « Précédent » et « Suivant ».

- :Lorsque vous cliquez sur ce bouton, vous affichez l'écran précédent.

- En MODE UNIQUE, vous basculez entre les numéros de canaux par ordre inversé.

- En MODE QUADRUPLE, les écrans sont changés comme suit : 1ère séquence de 4 canaux (1\~4) → 2ème séquence de 4 canaux (5\~8) → 3ème séquence de 4 canaux (9\~12) → 4ème séquence de 4 canaux (13\~16).

- MODE EN NEUF, les écrans sont changés selon une première séquence de 9 canaux (1\~9) suivie d'une séquence de 7 canaux (10\~16).

• : Lorsque vous cliquez sur ce bouton, vous affichez l'écran suivant.

- En MODE UNIQUE, vous basculez entre les numéros de canaux par ordre de 1 à 16.

- En MODE QUADRUPLE, les écrans sont changés comme suit : 1ère séquence de 4 canaux (1\~4) → 2ème séquence de 4 canaux (5\~8) → 3ème séquence de 4 canaux (9\~12) → 4ème séquence de 4 canaux (13\~16).

- MODE EN NEUF, les écrans sont changés selon une première séquence de 9 canaux (1\~9) suivie d'une séquence de 7 canaux (10\~16).

• : Lorsque vous cliquez sur ce bouton, vous changez d'écran selon un intervalle préréglé.

- En MODE UNIQUE, les numéros de canaux sont séquentiellement changés de 1 à 16.

- En MODE QUADRUPLE, les écrans sont changés par séquence de 4 canaux, comme suit : 1ère séquence de 4 canaux (1\~4) → 2ème séquence de 4 canaux (5\~8) →

3ème séquence de 4 canaux (9\~12) → 4ème séquence de 4 canaux (13\~16).

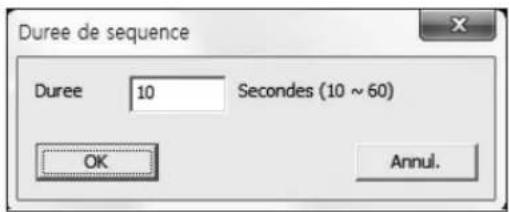

Duree de sequence Duree 10 Seconds (10 ~ 60) OK Annul.

- En MODE EN NEUF, les écrans sont changés selon une première séquence de 9 canaux (1\~9) suivie d'une séquence de 7 canaux (10\~16).

■ Réglage de l'heure par défaut (10 secondes)

Pour capturer un écran

1. Cliquez sur le bouton < ▶ Lorsqu'une fenêtre contextuelle apparaît, sélectionnez le chemin de sauvegarde pour l'image capturée.

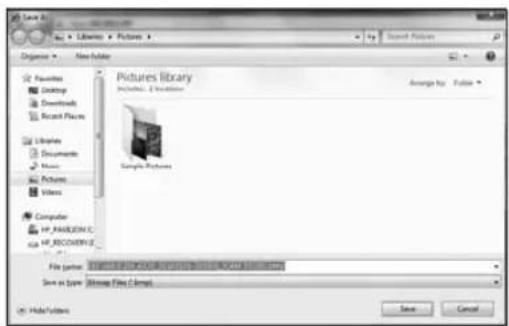

2. Sélectionnez le chemin et nommez le fichier. Puis cliquez sur le bouton .

3. Enregistrez l'image vidéo de la caméra actuelle en tant que fichier .bmp, .jpg ou .png.

■ Sous Windows Vista et 7, si vous n'exécutez pas votre navigateur en mode administrateur, vous risquez de

rencontrer des problèmes d'enregistrement des fi chiers de capture au format BMP, JPG ou PNG.

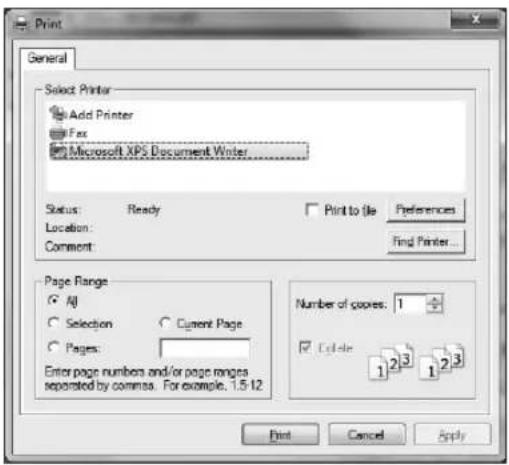

Pour imprimer un écran

1. Cliquez sur le bouton <
2. Imprimez l'image vidéo de la caméra actuelle avec l'imprimante connectée à l'ordinateur sur lequel Web Viewer est utilisé.

Enregistrement au format AVI

1. Cliquez sur le bouton < ▶. Lorsque la fenêtre « Configuration AVI » Window apparaît, sélectionnez le chemin de sauvegarde de l'enregistrement et la capacité.
2. Sélectionnez le chemin souhaité, entrez la capacité d'enregistrement maximale, puis cliquez sur le bouton .

Enregistrez la vidéo du canal actuel en tant que fichier AVI. Pour lire un clip vidéo, vous pouvez utiliser le lecteur vidéo gratuit. (ex : GOM Player, KM Player, etc.)

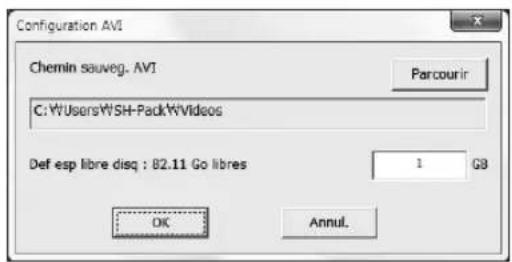

Configuration AVI Chemin sauveg. AVI Parcourir C:\WUsers\WSH-Pack\WVideos Def esp libre disq : 82.11 Go libres 1 G9 OK Annul.

• Après avoir enregistré un fichier AVI, installez le CODEC lors de sa lecture dans Windows Media Player.
• Cependant, la vidéo peut ne pas être lue correctement en fonction de la compatibilité du CODEC du lecteur. Un minimum de 1 Go d'espace libre est requis pour l'enregistrement.

Durant l'enregistrement des données actuelles dans Web Viewer, vous ne pouvez pas sélectionner les boutons Mosaïque, passer à l'écran précédent/suivant ou activer la fonction Séquence auto.

Si le visionneur fonctionne sans les droits d'accès d'administrateur sous Windows Vista/7, vous pouvez ne pas être en mesure de changer un dossier lors de l'enregistrement d'une vidéo en tant que fi chier AVI.

Audio

- : Fixe l'audio pour chaque chaîne connectée sur Marche/Arrêt.

OSD

• : Sélectionnez Montrer OSD sur l'écran en direct.

Contrôle du PTZ

Si une caméra PTZ est connectée, l'icône apparaît à l'écran. Lors de la sélection du canal de caméra correspondant, l'onglet PTZ est présent pour vous permettre de contrôler le PTZ.

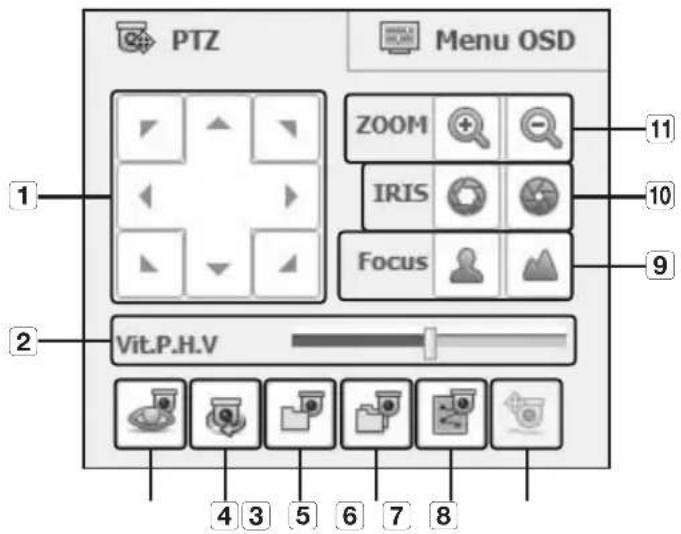

PTZ Menu OSD 1 2 Vit.P.H.V 4 3 5 6 7 8 11 10 9

Noms des composants Fonctions
1	Ajustement de la direction	Permet d'ajuster la direction d'une caméra.
2	Vit. P. H. V.	Permet d'ajuster la vitesse de réaction PANORAMIQUE, HORIZONTAL-VERTICAL.
3	Préréglage	Permet de définir la position préréglée pour le cadrage de la caméra et de déplacer cette dernière sur la position préréglée désignée lors de la sélection du préréglage souhaité.
4	Balayage	Permet le déplacement entre les points de départ et d'arrivée préréglés.
5	Groupe	Permet le déplacement sur la trajectoire spécifiée en combinant le préréglage, le modèle et le panorama automatique.
6	Tour	Permet le déplacement sur la trajectoire spécifiée en combinant plusieurs groupes.
7	Trace	Permet de déplacer le cadrage de la caméra sur la trajectoire prédéfinie.
8	PowerPTZ	Cliquez glissez sur l'écran pour contrôler PTZ.
9	Focus	Permet d'ajuster la mise au point de la caméra.
10	IRIS	Permet d'ajuster la luminosité de l'image en contrôlant le diaphragme de la caméra.
11	ZOOM	Permet d'effectuer un zoom avant/arrière sur l'image en contrôlant le zoom de la caméra.

Pour définir un préréglage

1. Cliquez sur le bouton < pour afficher la fenêtre « Prereglage ».
2. Cliquez sur < > pour sélectionner un numéro de préréglage.
3. Entrez le nom de préréglage.
4. Utilisez les touches directionnelles pour ajuster la direction dans laquelle la caméra est orientée.
5. Cliquez sur le bouton .

Pour activer un préréglage

1. Cliquez sur le bouton < pour afficher la fenêtre « Prereglage ».
2. Sélectionnez un préréglage pour l'activer dans la liste. Le cadrage de la caméra se déplace sur la position préréglée.

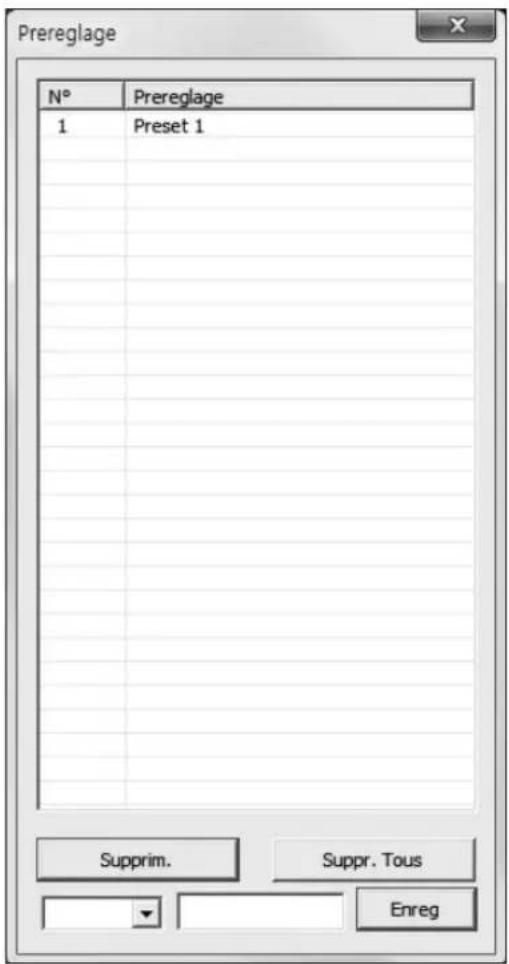

Prereglage N° Prereglage 1 Preset 1 Supprim. Suppr. Tous Enreg

Pour activer Balayage, Groupe, Tour et Trace

Vous pouvez activer les fonctions énumérées de la même manière en utilisant un préréglage. Pour obtenir de plus amples informations à ce sujet, reportez-vous au manuel d'utilisation correspondant de la caméra concernée.

- Selon la caméra, seules ses fonctions sélectives peuvent être prises en charge.

Si la caméra réseau connectée prend en charge le menu OSD, appuyez sur < 📄> pour ouvrir l'écran du menu de la caméra et modifier ses réglages.

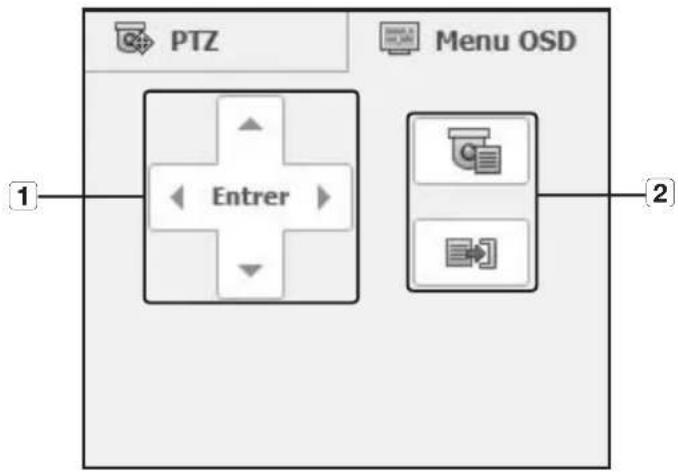

PTZ Menu OSD Entrer 1 2

Noms des composants Fonctions
1	Ajustement de la direction	Vous pouvez accéder au menu souhaité.
	Entrer	Sélectionnez l'élément de votre choix.
2	Mn On/off	Vous pouvez utiliser/interrompre les réglages du menu OSD de la caméra.

Pour obtenir de plus amples informations concernant le menu OSD de la caméra, reportez-vous au manuel d'utilisation correspondant de chaque caméra.

UTILISATION DE SEARCH VIEWER

L'écran Search Viewer affiche les éléments suivants:

- Jusqu'à 3 utilisateurs peuvent accéder simultanément.

Live Recher. Config. Information admin Welcome 192.168.1.200 / SRD-16540 2014-01-01 18:30:00 CAM 01 2014-01-01 18:30:00 CAM 02 2014-01-01 18:30:00 Jan 2014 D L M M J V S 19 30 31 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 1 2 3 4 5 6 7 8 CAM 03 2014-01-01 18:30:00 CAM 04 2014-01-01 18:30:00 Don. chevauch. 00:00 12:00 23:59 CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO CAMO

Noms des composants Fonctions
1	Sélection du menu	Permet de commuter sur l'écran du menu correspondant en cliquant sur chaque menu.
2	Adresse, Nom, Heure	Permet d'afficher l'adresse IP, le nom du modèle, l'heure, etc. de l'enregistreur vidéo en réseau connecté.
3	Sélection de la Mosaïque	Permet de sélectionner le type d'écran partagé et de sélectionner le canal affiché dans le Volet d'informations.
4	Prise	Permet d'enregistrer la vidéo actuelle pour le canal sélectionné selon le chemin désigné.
	Imprimer	Permet d'imprimer l'image de la vidéo actuelle pour le canal sélectionné via l'imprimante désignée.
	Enregistrer en tant que fichier AVI	Permet d'enregistrer la vidéo en direct au format de fichier AVI selon le chemin désigné, puis d'interrompre l'enregistrement.L'icône d'état d'enregistrement s'affiche sur l'écran durant l'enregistrement.
	Audio	Permet de régler le son connecté à chaque canal sur ACTIVE/DESACTIVE.
	OSD	Sélectionnez le format de l'information OSD qui sera affichée.
5	Calendrier	Affiche la date d'enregistrement vidéo en bleu et celle d'aujourd'hui en blanc. Cliquez sur la date en couleur bleue pour afficher l'information vidéo enregistrée sur la ligne temporelle.
6	Don. chevauch.	Permet d'afficher et d'effectuer un zoom avant/arrière sur les données de la vidéo enregistrée. Si des chevauchements de données sont découverts, cette fonction permet de sélectionner l'un d'eux pour lecture.
7	Contrôle de lecture	Permet d'ajuster la vitesse de lecture de la vidéo actuelle et la position horaire lue.
8	Couleur enr.	Permet d'afficher la couleur correspondante en fonction du type de données enregistrées si vous placez le curseur de la souris sur cette zone.
9	Volet d'informations	Permet d'afficher les données correspondantes sur l'écran si vous sélectionnez un résultat de recherche.
10	Déconn	Permet de lancer le processus de déconnexion.
11	ID	Permet d'afficher l'ID de l'utilisateur connecté.

Recherche de la vidéo enregistrée dans le calendrier

Les dates ayant une vidéo enregistrée sont marquées en bleu. Cliquez sur une date marquée en bleu pour afficher l'information vidéo sur la ligne temporelle. Lorsque vous cliquez sur l'option , ceci sera synchronisé avec l'heure (date) du système sur l'ordinateur actuel.

Pour rechercher par date

Vous pouvez sélectionner la date de recherche en utilisant le calendrier.

Jan 2014
«	<	Auj.			>	»
D	L	M	M	J	V	S
29	30	31	1	2	3	4
5	6	7	8	9	10	11
12	13	14	15	16	17	18
19	20	21	22	23	24	25
26	27	28	29	30	31	1
2	3	4	5	6	7	8

1. Cliquez sur < <> ou < ➞ pour sélectionner l'année de recherche.
2. Cliquez sur < ➞ pu < > pour sélectionner le mois de recherche. La date incluant les données apparaît en bleu et celle d'aujourd'hui en rouge.
3. Cliquez sur la date pour rechercher dans le calendrier. La première image des données vidéo recherchées correspondant à la date s'affiche à l'écran et les données s'affichent dans le plan de montage chronologique.
4. Pour rechercher des données vidéo d'aujourd'hui, cliquez sur . La date d'aujourd'hui est sélectionnée. (PC Heure)

Pour ajuster le plan de montage chronologique

Si les données recherchées se chevauchent, vous pouvez sélectionner une donnée de votre choix, déplacer son point d'heure de lecture et effectuer un zoom avant/arrière sur le plan de montage chronologique.

1. Sélectionnez le numéro des données à rechercher si les données se chevauchent. Il apparaît uniquement lorsque les données se chevauchent et affecte <0> aux données les plus récentes.
2. Cliquez sur l'heure souhaitée pour lire dans le plan de montage chronologique. Le point de départ de lecture est déplacé.
3. Cliquez sur < + >, < ▶ pour modifier le facteur de zoom avant/arrière pour afficher l'heure.
4. Pour présenter le plan de montage chronologique précédent/suivant en état zoomé avant, cliquez sur <◀> ou <▶ pour aller vers la gauche ou vers la droite.

Noms et fonctions des boutons de lecture

1 Permet de se déplacer de 10 min en arrière par rapport au point de lecture actuel.

2 Permet de lire en arrière à une vitesse doublée. La vitesse de lecture est doublée jusqu'à une vitesse 64x.

3 Permet de se déplacer en arrière par incrément de 1 seconde par rapport au point de lecture actuel.

1 2 3 4 5 6 7 8 9 10 11 12

4 Permet de se déplacer en avant par incrément de 1 seconde par rapport au point de lecture actuel.

5 Permet de lire à une vitesse doublée. La vitesse de lecture est doublée jusqu'à une vitesse 64x.

6 Permet de se déplacer de 10 min en avant par rapport au point de lecture actuel.

7 Permet d'effectuer un déplacement jusqu'au point de début de l'enregistrement dans le plan de montage chronologique correspondant.

8 Permet d'activer la lecture arrière.

9 Permet d'arrêter la lecture. Lors de la reprise de la lecture, celle-ci commence au point de début de l'enregistrement.

10 Permet d'interrompre la lecture. Lors de la reprise de la lecture, celle-ci commence au point auquel elle a été arrêtée.

11 Permet une lecture normale.

12 Permet d'effectuer un déplacement jusqu'au point de fin de l'enregistrement dans le plan de montage chronologique correspondant.

Vous pouvez configurer les réglages du magnétoscope numérique à distance sur le réseau.

Pour configurer les réglages du magnétoscope numérique, cliquez sur .

Système

Vous pouvez configurer les différents réglages système du magnétoscope numérique.

Date/Heure/Langue

Pour obtenir de plus amples informations, reportez-vous à du menu . (Page 38)

1. Sélectionnez dans le menu Système.
2. Configurez les réglages du magnétoscope numérique selon votre environnement système.

- Date/Heure

Définissez la date et l'heure.

System Object Control Environment Summary DataHours/Language Type: Software Code Description Default Speed Source Address URL OK Save Back Type: Sub URL Cancel Preview Data: MAX/SMALL Importing: 0.1 mm OUT Without OK Cancel Show: Apply Remove

- Confi g. synchronisation horaire

Réglez la synchronisation de l'heure.

• Aff.

Format date : réglez le type de date.

Heure : sélectionnez un format horaire pour l'affichage à l'écran.

- DST (Heure d'été)

L'heure d'été affichée est avancée d'une heure par rapport au fuseau horaire local.

- Langue

Sélectionnez une langue préférée pour le magnétoscope numérique.

System Design Config Consolidant Reserve Auto / Home / Network Configuration synchronisation hostline Synchronization: compsys Service systems: 201.248.248.160 Primary Work Status: - 0.000 Active, supplementary computer Load Import

Férié

Vous pouvez définir des dates spécifiques pour les jours fériés selon vos préférences.

Pour obtenir de plus amples informations, reportez-vous à du menu . (Page 39)

Gestion des droits d'accès

Pour obtenir de plus amples informations, reportez-vous à du menu . (Page 40)

- Admin

Vous pouvez modifier l'ID ou le mot de passe administrateur.

• Vous ne pouvez entrer votre identifiant qu'avec les caractères alphanumériques.
  En ce qui concerne le mot de passe, utilisez des lettres et des caractères spéciaux, à l'exception de < > et "<".

Systems Pengk Long Etabonort System Data/Services (Columns) Admin Admins 4x admin Admins tool to date ########## Draft: mail-in-Date ########-######## System System system

• Groupe

Les utilisateurs sont classés en groupes et les droits d'accès peuvent être définis en fonction du groupe.

■ Tout d'abord, ajoutez un groupe.

Vous pouvez ajouter, modifier ou supprimer un ou plusieurs utilisateurs.

Utilisateur Name Name process Application Description Target Agent Estimate

- Config.

Vous pouvez définir les droits d'accès utilisateur.

Pour obtenir de plus amples informations, reportez-vous à du menu . (Page 44)

- Info système

Vous pouvez visualiser les informations relatives au système actuel. Vérifiez la version du logiciel, le format de diffusion et l'adresse MAC.

Info system Source de ports S104.25.06.07.08.09 Format d'efface 67702 Autres 401 00:00:00:00:00:00 Input 014 M & I (Format) Output 3 port Name Output

Périphérique

Vous pouvez consulter la liste de périphériques connectés au magnétoscope numérique et configurer les réglages nécessaires.

Cliquez sur dans l'écran de menu.

Pour obtenir de plus amples informations à ce sujet, reportez-vous à "Réglage du Périphérique". (Page 48)

Caméra

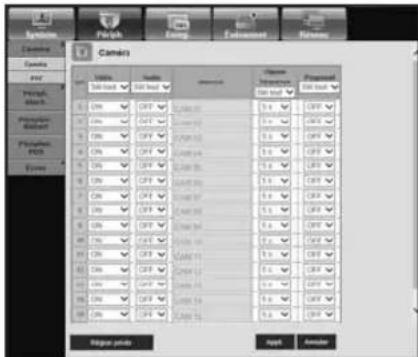

- Caméra

Vous pouvez configurer les réglages de la caméra connectée au magnétoscope numérique.

Vous pouvez spécifier une certaine zone de la vidéo prise par la caméra comme étant protégée pour confidentialité.

Vous pouvez configurer les réglages de la caméra PTZ connectée au magnétoscope numérique.

Réglez l'ID et le protocole.

Périphérique de stockage

Vous pouvez consulter et configurer les réglages du périphérique de stockage.

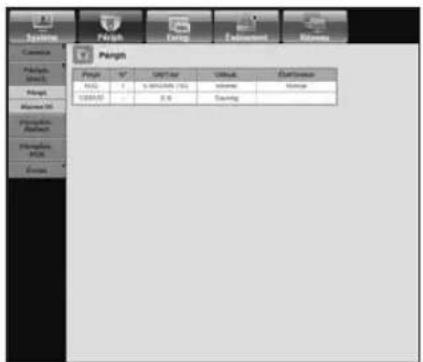

• Périph

Vous visualisez une liste de périphériques de stockage connectés au magnétoscope numérique.

Vous pouvez ainsi vérifier le type, la capacité utile/totale, l'utilisation et l'état du périphérique concerné.

Vous pouvez régler le canal de sortie d'alarme et la durée de l'alarme en cas d'erreur.

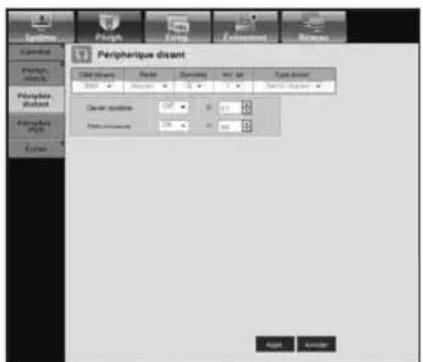

Périphérique distant

Vous pouvez visualiser une liste de périphériques distants comprenant des caméras PTZ et des claviers système connectés au port RS-485 du magnétoscope numérique et configurer les réglages nécessaires.

Vous pouvez définir le canal, le préréglage et le port de communication relatifs au périphérique POS connecté au magnétoscope numérique.

- Vous ne pouvez pas effectuer de réglage pour utiliser l'appareil POS à distance.

Vous pouvez configurer les réglages de l'écran de suivi et régler le système de sortie.

Vous pouvez basculer entre le mode live et le mode lecture.

Mode Control Mode 1 Control Mode 2 Control Mode 3 Control Mode 4 Control Mode 5 Control Mode 6 Control Mode 7 Control Mode 8 Control Mode 9 Control Mode 10 Control Mode 11 Control Mode 12 Control Mode 13 Control Mode 14 Control Mode 15 Control Mode 16 Control Mode 17 Control Mode 18 Control Mode 19 Control Mode 20 Control Mode 21 Control Mode 22 Control Mode 23 Control Mode 24 Control Mode 25 Control Mode 26 Control Mode 27 Control Mode 28 Control Mode 29 Control Mode 30 Control Mode 31 Control Mode 32 Control Mode 33 Control Mode 34 Control Mode 35 Control Mode 36 Control Mode 37 Control Mode 38 Control Mode 39 Control Mode 40 Control Mode 41 Control Mode 42 Control Mode 43 Control Mode 44 Control Mode 45 Control Mode 46 Control Mode 47 Control Mode 48 Control Mode 49 Control Mode 50 Control Mode 51 Control Mode 52 Control Mode 53 Control Mode 54 Control Mode 55 Control Mode 56 Control Mode 57 Control Mode 58 Control Mode 59 Control Mode 60 Control Mode 61 Control Mode 62 Control Mode 63 Control Mode 64 Control Mode 65 Control Mode 66 Control Mode 67 Control Mode 68 Control Mode 69 Control Mode 70 Control Mode 71 Control Mode 72 Control Mode 73 Control Mode 74 Control Mode 75 Control Mode 76 Control Mode 77 Control Mode 78 Control Mode 79 Control Mode 80 Control Mode 81 Control Mode 82 Control Mode 83 Control Mode 84 Control Mode 85 Control Mode 86 Control Mode 87 Control Mode 88 Control Mode 89 Control Mode 90 Control Mode 91 Control Mode 92 Control Mode 93 Control Mode 94 Control Mode 95 Control Mode 96 Control Mode 97 Control Mode 98 Control Mode 99 Control Mode 100

Enregistrement

Pour obtenir de plus amples informations à ce sujet, reportez-vous à . (Page 58)

Enregistrement programmé

Lorsque vous réglez un enregistrement programmé sur une date et une heure précises, l'enregistrement démarre à l'heure spécifiée.

Enregistrement programme System Phylog Error Extrusion Stress Output programme Davon setting On 1.0 mm Davon & Start, start End Davon End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End End Next Generation Cathion Extension Post-endside

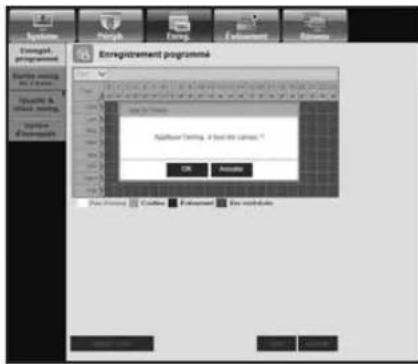

- Appl ts Voies : cliquez sur pour afficher la fenêtre de confirmation.

Enregistrement programme Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistre Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistres Enregistries

Durée enreg. de l'évén.

Vous pouvez régler les temps de début et de fin de l'enregistrement qui seront activés lorsqu'un événement précis se produit.

Durée etreg. de l'ivén. Post-Adjustment Post-Adjustment Post-Adjustment Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back Set Back

Qualité & résol. enreg.

- Standard/Événement

Vous pouvez régler la résolution, la vitesse et la qualité de l'enregistrement pour chaque canal séparément.

Standard Subscale settings: 10000-40000 Subscale settings: 10000-40000 Total counts Total counts 1. CP 2. CP 3. CP 4. CP 5. CP 6. CP 7. CP 8. CP 9. CP 10. CP 11. CP 12. CP 13. CP 14. CP 15. CP 16. CP 17. CP 18. CP 19. CP 20. CP 21. CP 22. CP 23. CP 24. CP 25. CP 26. CP 27. CP 28. CP 29. CP 30. CP 31. CP 32. CP 33. CP 34. CP 35. CP 36. CP 37. CP 38. CP 39. CP 40. CP 41. CP 42. CP 43. CP 44. CP 45. CP 46. CP 47. CP 48. CP 49. CP 50. CP 51. CP 52. CP 53. CP 54. CP 55. CP 56. CP 57. CP 58. CP 59. CP 60. CP 61. CP 62. CP 63. CP 64. CP 65. CP 66. CP 67. CP 68. CP 69. CP 70. CP 71. CP 72. CP 73. CP 74. CP 75. CP 76. CP 77. CP 78. CP 79. CP 80. CP

Option d'enregistrement

Vous pouvez régler le mode Fin disque.

Pour obtenir de plus amples informations à ce sujet, reportez-vous à . (Page 61)

Détection capteur

Vous pouvez régler le mode de fonctionnement du capteur et la caméra synchronisée aussi bien que le type de sortie d'alarme et la durée de celle-ci.

Detection capture Detection capture Case Path 1 Path 2 Path 3 Path 4 Path 5 Path 6 Path 7 Path 8 Path 9 Path 10 Path 11 Path 12 Path 13 Path 14 Path 15 Path 16 Path 17 Path 18 Path 19 Path 20 Path 21 Path 22 Path 23 Path 24 Path 25 Path 26 Path 27 Path 28 Path 29 Path 30 Path 31 Path 32 Path 33 Path 34 Path 35 Path 36 Path 37 Path 38 Path 39 Path 40 Path 41 Path 42 Path 43 Path 44 Path 45 Path 46 Path 47 Path 48 Path 49 Path 50 Path 51 Path 52 Path 53 Path 54 Path 55 Path 56 Path 57 Path 58 Path 59 Path 60 Path 61 Path 62 Path 63 Path 64 Path 65 Path 66 Path 67 Path 68 Path 69 Path 70 Path 71 Path 72 Path 73 Path 74 Path 75 Path 76 Path 77 Path 78 Path 79 Path 80 Path 81 Path 82 Path 83 Path 84 Path 85 Path 86 Path 87 Path 88 Path 89 Path 90 Path 91 Path 92 Path 93 Path 94 Path 95 Path 96 Path 97 Path 98 Path 99 Path 100

Détection mouv

Vous pouvez régler le mode de détection de mouvement et la sensibilité aussi bien que le type de sortie d'alarme et la durée de celle-ci.

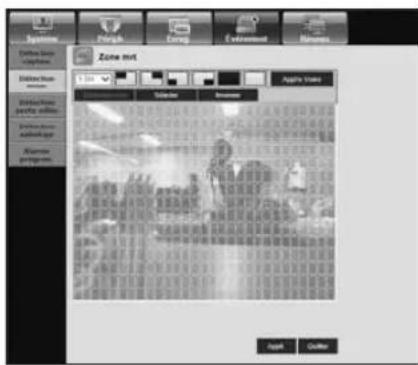

Configurez la zone de détection de mouvement cible.

Détection perte vidéo

Vous pouvez régler l'heure de sortie de l'alarme en cas de perte vidéo.

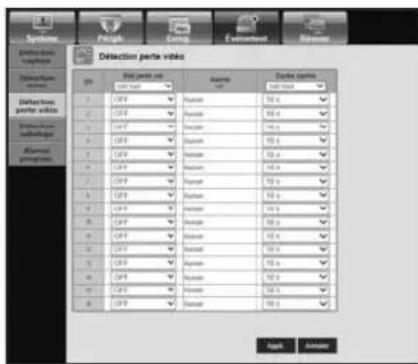

Systemes Portg Corto E-venement Systems Detraction porte viko Detraction porte porto Porto porto porto Porto porto porto Porto porto porto Porto porto porto Porto porto porto Porto porto porto Porto porto porto Porto porto porto Porto porto porto Porto porto porto Porto porto porto Porto porto porto Porto porto porto Porto porto porto Porto porto portu Porto porto portu Porto portu portu Porto portu portu Porto portu portu Porto portu portu Porto portu portu Porto portu portu Porto portu portu Porto portu portu Porto portu portu Porto portu portu Porto portu portu Porto portu portu Porto portu portu Porto portu portu Porto portu port u Porto portu port u Porto portu port u Porto portu port u Porto portu port u Porto portu port u Porto portu port u Porto portu port u Porto portu port u Porto portu port u Porto portu port u Porto portu port u Porto portu port u Porto portu port u Porto portu port u Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Portfolio Pipeline

Détection sabotage

Vous pouvez la paramétrer s'il y a lieu de générer l'alarme et son temps cyclique pour les événements de sabotage de la vidéo.

Vous pouvez planifier la sortie d'alarme selon le jour de la semaine et l'heure de votre choix.

Le réglage par défaut est Sync évén., qui active l'alarme uniquement lorsqu'un événement se produit.

Alarme programmée Routique: Grupérations avec l'ab 7 OK Cancel OK Cancel

Réseau

Pour obtenir de plus amples informations à ce sujet, reportez-vous à . (Page 66)

Mode connexion

Un utilisateur distant peut accéder au magnétoscope numérique via le réseau pour vérifier le mode actuel et l'adresse IP.

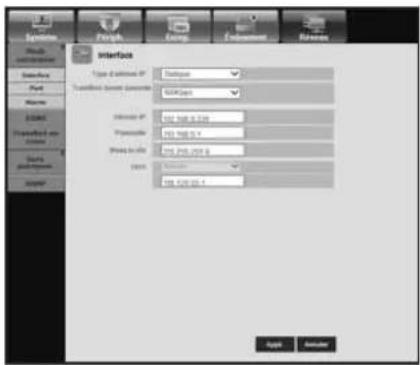

- Interface

Vous pouvez définir le routage de la connexion réseau.

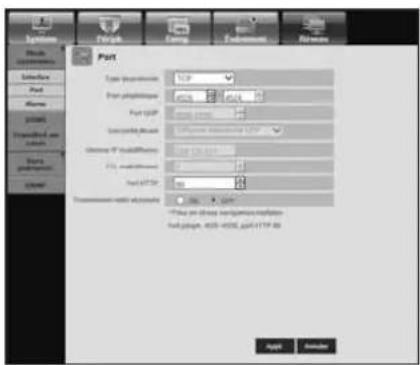

Vous pouvez configurer les réglages liés au protocole.

Part Type: type10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 From: type100000000000000000 From: font: font1.5499 From: size: 256.78 Transmitter: font1.5499 Transmitter: font1.5499 Transmitter: font1.5499 Transmitter: font1.5499 Transmitter: font1.5499 Transmitter: font1.5499 Transmitter: font1.5499 Transmitter: font1.5499 Transmitter: font1.5499 Transmitter: font1.5499

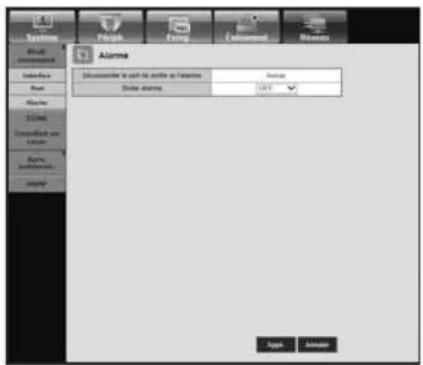

- Alarme

Définir l'alarme.

Systems Pharm Fasting Environment Alarme Alarme Discontinuiter to start the alarm on Alarme Alarme Alarme alarme 100% Output Analyze

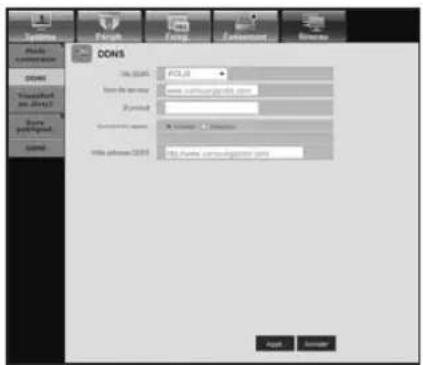

DDNS

Cette fonction vous permet de vérifier les réglages DDNS.

Cette option règle la qualité de l'image transférée depuis le magnétoscope numérique au réseau.

- Transfert en cours

Un utilisateur distant peut régler la résolution d'image des données transférées.

Transfert en cour Environ End Unit Travérant en cour Environ Travérant en cour Environ Travérant en cour Environ Travérant en cour Environ Travérant en cour Environ Travérant en cour Environ Travérant en cour Environ Travérant en cour Environ Travérant en cour Environ Travérant en cour Environ Travérant en cour Enquin Travérant en cour Enquin Travérant en cour Enquin Travérant en cour Enquin Travérant en cour Enquin Travérant en cour Enquin Travérant en cour Enquin Travérant en cour Enquin Travérant en cour Enquin Travérant en cour Enquin Travérant en cour Enfin Travérant en cour Enfin Travérant en cour Enfin Travérant en cour Enfin Travérant en cour Enfin Travérant en cour Enfin Travérant en cour Enfin Travérant en cour Enfin Travérant en cour Enfin Travérant en cour Enfin Travérant en cour EnFINI

Service publipostage

Vous pouvez spécifier le serveur SMTP qui envoie un message électronique lorsqu'un événement se produit et définit le groupe de destinataires et les utilisateurs.

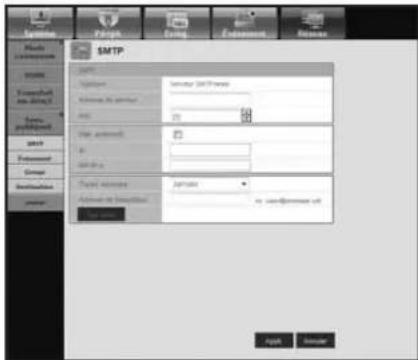

- SMTP

Vous pouvez définir le serveur qui envoie des messages électroniques et spécifier si vous utilisez le processus d'authentication.

Vous pouvez régler l'intervalle des événements et spécifier les événements pour lesquels le serveur envoie des messages électroniques.

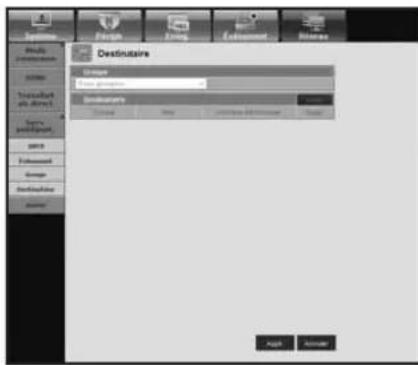

Vous pouvez ajouter un groupe pour recevoir le message électronique lorsqu'un événement se produit et régler, pour chaque groupe, les droits d'accès permettant de recevoir le message relatif à l'événement.

Vous pouvez ajouter un ou plusieurs utilisateurs qui recevront le message.

Vous pouvez configurer les paramètres du protocole SNMP.

Affiche le nom de modèle du magnétoscope numérique connecté ainsi que la version du Web Viewer.

CONNEXION DE WEB VIEWER (Mac)

Safari sur MAC.

Si vous voulez utiliser les DVR des séries SRD avec le navigateur Web Safari sur Mac, veuillez vous référer au manuel d'utilisation et installez Multi Viewer avec mise à niveau du micrologiciel, si nécessaire.

• Versions Mac OS disponibles : 10.6 ou ultérieure
  • Silverlight : 5 ou ultérieure

• Safari : 5 ou ultérieure

• Cliquez sur [Click now to Install] pour afficher l'écran d'installation comme illustré.

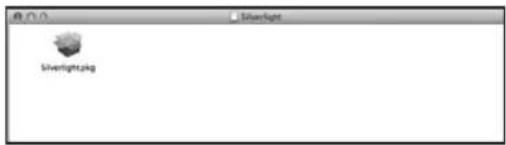

1. Double-cliquez sur l'icône [Silverlight.pkg] afin d'afficher l'écran du module d'installation de Silverlight, comme illustré.


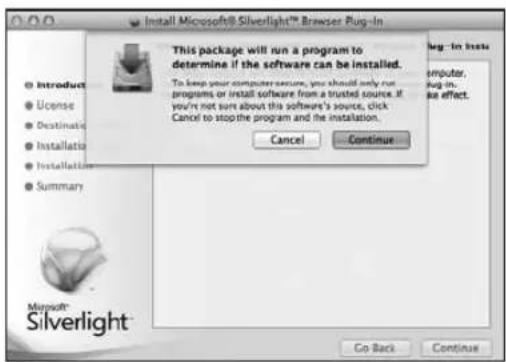

1. Cliquez sur [Continue] pour débuter l'installation du module Silverlight. Lorsque ceci est fait, vous verrez l'écran comme ci-dessous.

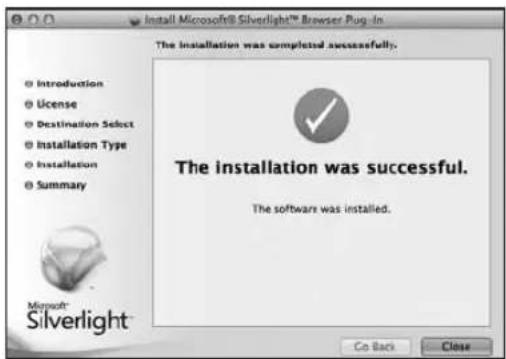

1. Cliquez sur [Close] pour sortir de l'écran d'installation du module Silverlight.

- Si le module Microsoft Silverlight est déjà installé

1. Utilisez un navigateur Web pour vous connecter au magnétoscope numérique.

2. Si le module Silverlight est déjà installé, vous verrez l'écran de connexion comme illustré.

3. Si l'écran de connexion n'apparaît pas, vérifiez que le magnétoscope numérique est correctement connecté avec une adresse IP valide.

Connex • ID • Mot de p. OK

Si un proxy automatique est activé et qu'un serveur DNS invalide est spécifié pendant la configuration du réseau, l'accès Internet peut ne pas être possible.

Pour plus de renseignements sur l'utilisation du navigateur Web, veuillez vous référer à « Connexion de Web Viewer (Windows) ». (Page 88)

- Si vous utilisez Safari 6.1 ou une version ultérieure, configurez ce logiciel comme suit.

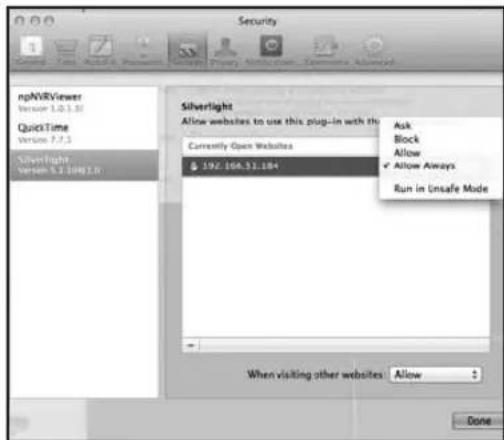

1. Sélectionnez Safari puis « Preferences > Security > Internet Plugin ».

2. Cliquez sur le plug-in Silverlight.

3. Sélectionnez « Allow Always » ou « Run in Unsafe Mode » en face de l'adresse du DVR.

4. Après avoir installé le programme, relancez votre navigateur web pour vous connecter. Une fois l'installation terminée et après vous être connecté, l'écran principal de la vue en direct s'affiche.

L'écran Live Viewer se compose de :

192.168.1.200 / SRD-1656D EN DIRECT A propos Déconn CAM 01[352X240] CAM 02[352X240] CAM 03[352X240] CAM 04[352X240] 192.168.1.200 / SRD-1656D DVRI Heure PC Heure Sequence PRECEDENT Suivant Capture Impa Envag [01]CAM 01(1) [02]CAM 02(2) [03]CAM 03(3) [04]CAM 04(4) [05]CAM 05 [06]CAM 06 ZOOM IRIS FOCUS SET ESC SAMSUNG EN DIRECT A propos Déconn 11

Menu Fonctions
1	Nom, Adresse	Affiche l'adresse IP et le nom du modèle d'un magnétoscope numérique connecté.
2	Sélection des menus	Se compose des menus,et.
3	Sélection de la Mosaïque	Permet de sélectionner le type d'écran partagé et de spécifier le canal affiché dans le Volet d'informations.Supporte jusqu'à 9 canaux au maximum du fait des contraintes de performances de Silverlight.
4	Nom, Adresse	Affiche l'adresse IP et le nom du modèle d'un magnétoscope numérique connecté.
5	Audio	Permet de régler le son connecté à chaque canal sur ACTIVE/DESACTIVE.
6	DVR Heure, PC Heure	Sélectionnezoupour le réglage de l'heure apparaissant sur l'affichage à l'écran du Live Viewer.
7	Changement canal	Permet de commuter entre le canal précédent/suivant ou d'effectuer la Séquence auto.Cliquez sur le bouton Séquence auto pour afficher le menu Sélection de l'intervalle de temps
8	Caoture	Permet d'enregistrer la vidéo actuelle pour le canal sélectionné selon le chemin désigné.
	Impr	Permet d'imprimer l'image de la vidéo actuelle pour le canal sélectionné via l'imprimante désignée.
	Enreg	Démarre et arrête l'enregistrement.Si vous ne pouvez pas lire le fichier enregistré depuis le Web, veuillez installer le codec H.264.Ex) MAC : perian_1.2.3.dmg (http://perian.org)
9	Canal	Indique les canaux connectés au magnétoscope numérique.
10	PTZ	Permet de contrôler la(les) caméra(s) PTZ connectée(s).
11	Volet d'informations	Permet d'afficher la vidéo de la caméra connectée à l'enregistreur vidéo en réseau.

MOBILE VIEWER

Qu'est-ce que Mobile Viewer?

Mobile Viewer est un logiciel de gestion qui vous permet d'effectuer une connexion à distance au magnétoscope numérique (Enregistreur vidéo numérique) et de contrôler la lecture vidéo ainsi que les opérations PTZ (ci celles-ci sont toutefois configurées) en temps réel.

Fonctions principales

• Accès distant via un smart phone
  • Reconnaissance vocale
• Prise en charge des modes d'écran partagé en 1 et 4 dans Live Viewer
• Prend en charge la fonction de recherche de la chaîne
• Basculement entre canaux à l'aide du panneau d'affichage LCD sensible au toucher
• Prise en charge des opérations de caméra PTZ (en conformité avec le protocole du magnétoscope numérique connecté)
• Prise en charge d'un total de 16 canaux

SAMSUNG iPOLiS mobile Android OS Version 2.X Created Date 20xx. xx. xx Copyright © : Samsung Techwin This software uses FFMpeg under LGPL v2.1.

Smartphone compatible

Cette application est optimisée pour

• iOS v6.1, v7.0 (iPhone 4/5, iPad 2/3/4)
• Android OS v4.1, v4.3 (Galaxy S2/S3/S4, Galaxy Note)

Pour obtenir des informations supplémentaires, reportez-vous au manuel d'utilisation. (http://www.samsungcctv.com)

visionneur de sauvegarde

VISIONNEUR DE SAUVEGARDE AU FORMAT SEC

Vous pouvez lire un fichier sauvegardé au format SEC.

Sauvegarder au format SEC produit un fichier des données de sauvegarde, un fichier de bibliothèque et un fichier de la visionneuse auto-exécutable.

Si vous exécutez le visionneur du fichier de sauvegarde, le fichier des données de sauvegarde sera automatiquement lu.

BACKUP VIEWER Camera List CAM 01 SRD-1656D CAM 01 2014-01-01 06:59:57 2014-01-01 06:30:57

Les ordinateurs non-conformes aux spécifications ci-dessous risquent ne pas prendre en charge les fonctions de lecture avant/arrière et à grande vitesse.

• Système d'exploitation : Windows XP professionnel, Windows Vista, Windows 7
  • Processeur : Intel i5 2.8GHz ou plus rapide
  • Mémoire vive : DDR PC-3200 1G minimum
  • VGA : Geforce 6200 ou supérieur

Noms des composants Fonctions
1	Écran de division		Fixe le rapport de l'aspect de l'écran à afficher.
			L'écran se met en mode sélectionné sur l'écran de division.▪ La fonction décran en mosaïque n'est pas supportée lors de la sauvegarde sur CD/DVD.
2	Impression de capture d'écran		Sauvegarde l'image vidéo actuelle comme sur un fichier image. Prend en charge le format jpeg.
			Imprime l'écran actuellement sélectionné. Vous devrez avoir préalablement installé le pilote d'imprimante approprié avant d'imprimer l'écran.
3	Audio		Bouton de bascule. Chaque fois que vous appuyez sur ce bouton, la sortie audio bascule entre les états d'activation et de désactivation.
			Vous pouvez régler le niveau de volume sur une plage de valeurs comprise entre 0 et 100.
4	Filigrane		Appuyez sur le bouton pour activer la détection de sabotage de fichiers, pour détecter la contrefaçon de fichiers.
5	Deinterlace		Vous pouvez activer la fonction Désentrelacer.
6	Montre OSD	[4K35]	Cochez la case OSD (Affichage à l'écran) pour afficher les informations OSD à l'écran de lecture des données de sauvegarde.Des informations telles que la date de sauvegarde, le jour de la semaine, le nom de modèle et le numéro de canal seront affichées à l'écran.
7	Agrandit/réduit la ligne temporelle		Comprime le créneau horaire affiché sur la barre chronologique du temps de stockage. Vous pouvez réduire la barre chronologique jusqu'à ce que la plage globale soit réduite à 24 heures.
			Agrandit le créneau horaire affiché sur la barre chronologique du temps de stockage. Vous pouvez agrandir la barre chronologique jusqu'à ce que la plage chronologique toute entière soit étendue à 1 minute.
8	Restitue la ligne temporelle	[93Y4]	Restitue la ligne temporellesur le défaut.
9	Affichage du créneau horaire de stockage		Affiche le créneau horaire d'un fichier vidéo stocké.Vous pouvez déplacer la ligne de quadrillage de la barre chronologique pour sélectionner un point dans le temps pour lancer la lecture.
10	Commande de lecture		Vous pouvez régler la lecture vidéo de ligne temporelle.

Si le fichier a un débit d'enregistrement élevé et est lu à une vitesse élevée supérieure ou égale à 16x dans le visualisateur de sauvegarde, la vitesse de lecture réelle peut ne pas atteindre la vitesse de lecture réglée.

Élément		Détails
		SRD-876D SRD-16	56D SRD-1676D
Vidéo	Entrées	16 (8) vidéo composite 0,5-1 Vpp, 75 ohms résiliation automatique
	Résolution 1280x480	NTSC, 1280x576 PAL / 720x480 NTSC, 720x576 PAL
Direct	Vitesse enregistrement	240fps NTSC, 200fps PAL	480fps NTSC, 400fps PAL
	Résolution 1280x480	NTSC, 1280x576 PAL
	Affichage multiécran	1/4/6/8/Séquence/PIP 1/4	7/9/13/16/16A/PIP/Séquence
Performance
Système d'exploitation	Embarqué Linux
Enregistrement	Compression H.264
	Vitesse d'enregistrement	SRD6DNTSC: Jusqu'à 240fps @ 1280x480 / PAL: Jusqu'à 200fps @ 1280x576NTSC: Jusqu'à 240fps @ 704x480 / PAL: Jusqu'à 200fps @ 704x576NTSC: Jusqu'à 240fps @ 704x240 / PAL: Jusqu'à 200fps @ 704x288NTSC: Jusqu'à 240fps @ 352x240 / PAL: Jusqu'à 200fps @ 352x288SRD-1656DNTSC: Jusqu'à 120fps @ 1280x480 / PAL: Jusqu'à 100fps @ 1280x576NTSC: Jusqu'à 120fps @ 704x480 / PAL: Jusqu'à 100fps @ 704x576NTSC: Jusqu'à 240fps @ 704x240 / PAL: Jusqu'à 200fps @ 704x288NTSC: Jusqu'à 480fps @ 352x240 / PAL: Jusqu'à 400fps @ 352x288SRD-1676DNTSC: Jusqu'à 480fps @ 1280x480 / PAL: Jusqu'à 400fps @ 1280x576NTSC: Jusqu'à 480fps @ 704x480 / PAL: Jusqu'à 400fps @ 704x576NTSC: Jusqu'à 480fps @ 704x240 / PAL: Jusqu'à 400fps @ 704x288NTSC: Jusqu'à 480fps @ 352x240 / PAL: Jusqu'à 400fps @ 352x288
	Mode	NTSC : Manuel, Programmation (Continu/Événement), Événement (Pré/Post), Enregistrement par intervalle (1~30fps)
		PAL: Manuel, Programmation (Continu/Événement), Événement (Pré/Post), Enregistrement par intervalle (1~25fps)
	Événement	Perte de vidéo, Mouvement (Niveau 1~10), alarme, Détection de sabotage (Niveau 1~3)
	Modes d'écrasement	Sélectionnable (Stop/Continue)
	Pré-événement Jusqu'à 30 sec (5, 10, 20, 30 sec)
	Post-évén. Jusqu'à 6 heures	(5, 10, 20, 30 s, 1, 3, 5, 10, 20 mn, 1, 2, 3, 4, 5, 6 heure)
Recherche et lecture	Mode recherche	Date/heure, Événement, Sauvegarde, POS, Mouvement (※ Toute recherche incluant la fonction d'aperçu)
	Fonction de lecture	Avance/retour rapide (x2,x4,x8,x16,x32,x64)※ Lecture arrière avec Image-I uniquement,Avance/retour ralenti (x1/2,x1/4,x1/8)※ Lecture arrière avec Image-I uniquementSaut avant/arrièrePasser avant/arrièreSRD-876D SRD-1656D SRD-1676D
Réseau	Vitesse de transmission	Option 1) 1280H/4CIF/2CIF/CIF(240fps NTSC, 200fps PAL)Option 2) 4CIF/2CIF/CIF(120/240/240fps NTSC, 100/200/200fps PAL)	Option 1) 1280H/4CIF/2CIF/CIF(120/120/240/480fps NTSC, 100/100/200/400fps PAL)Option 2) 4CIF/2CIF/CIF(120/240/480fps NTSC, 100/200/400fps PAL)	Option 1) 1280H/4CIF/2CIF/CIF(480fps NTSC, 400fps PAL)Option 2) 4CIF/2CIF/CIF(120/240/480fps NTSC, 100/200/400fps PAL)
	Bde pass. 32 Mb/s au	maximum
	Contrôle bande passante	Sélectionnable
	Flux H.264 (4CIF/2CIF/CIF Sélectionnable)
	Nombre maximum d'utilisateurs à distance	Recherche (3) / Diffusion individuelle en direct (10) / Multidiffusion en direct (20)
	Prise en charge de protocoles	TCP/IP, DHCP, PPPoE, SMTP, NTP, HTTP, DDNS, RTP, RTSP, SNMP
	Surveillance	Smart viewer,Web viewer, SSM(CMS)
Smart phone	Smart Phone Android, iOS
	Prise en charge des protocoles	RTP, RTSP, HTTP, CGHTTPS
	Nombre maximum d'utilisateurs à distance	Direct (4), Recherche (1)
Stockage	Disque dur interne Jusqu'à 4 disques durs SATA
	Disque dur externe Jusqu'à 2 baies en extension ( ※ Modèle : SVS-5R/5E)
	Graveur DVD (Sauvegarde)	OUI
	USB (Sauvegarde) 2 ports USB
	Format de fichier (Sauvegarde)	BU (lecture DVR), EXE (comprenant lecteur), AVI
Sécurité	Protection de mot de passe	1 admin, 10 groupes, 10 utilisateurs par groupe
	Authentification de données	Filigrane numérique
Interface
Moniteurs	VGA 1 VGA (1280x720, 1280x1024, 1920x1080)
	HDMI 1 HDMI (1280x720, 1280x1024, 1920x1080)
	Sortie composite principale	-
	Sortie (composite)	Point numérique (2CH)※ OSD à l'écran inclus, prise en charge du mode multi (CH1)
	Sorties en boucle 8CH	16CH
Audio	Entrées/Sortie	16CH (8CH) ligne d'entrée (4CH intégrés, Option : câble d'extension audio) / ligne de sortie 1CH
	Compression G.711
	Débit d'échantillonnage	8 KHz
Alarme	Entrées/Sorties	Terminal 16(8) entrées (NO/NC) / Terminal 4 sorties relais (NO/NC), Tension : 30V CC / 2A, 250V CA / 0.25A
	Notification à distance	Notification par e-mail
Branchements	Ethernet 1 RJ45 10/100/1000 Base-T
	Interface série	RS-232/RS-485 (Bidirectionnel simultané) pour le PTZ, le système de clavier Samsung
	USB 2 ports USB
	e-SATA 2 ports SATA externes
	Prise en charge des applications	Souris, contrôleur à distance
	Prise en charge protocole PTZ	Samsung-E / Samsung-T / Pelco-D / Pelco-p / Panasonic / Phillips / AD / DIAMOND / ERNA / KALATEL / VCL TP / VICON / ELMO / GEContrôle PTZ via le câble coaxial (Samsung CCVC, Pelco-C (Coaxitron)) → Max. Transfert Longueur 200M (5C2V câble)
Généralités
Électrique	Input Voltage / Current	100 à 240 V CA ±10 %, 50/60 Hz, Sélection automatique
	Power consumption Max. 60 W (avec 1 x HDD)
Environnemental	Operating Temperature / Humidity	+0°C to +40°C (+32°F à +104°F) / Humidité relative de 20 % à 85 %
Mécanique	Dimensions (L x H x P)H (pied non compris)	L440 x H88 x P84.8 mm (17.32" x 3.46" x 15.15")
	Poids (avec disques durs)	6.5 Kg 6.6 kg
	Kit de montage en rack	2 EA
Langue		Coréen, Japonais, Chinois (simplifié), Anglais, Français, Allemand, Espagnol, Italien, Russe, Polonais, Tchèque, Turc, Néerlandais, Portugais, Suédois, Danois, Thailandais, Roumanie, La Serbie, Croatie, Hongrie, Grecque, Chinois (traditionnel), Finlandais, Norvégien (25 Langue)

- SRD-876D

unité : mm (pouce)

Ceci réinitialise les réglages sur les paramètres par défaut.

Les réglages sont effectués comme suit :

• Utilisez les éléments Système/Chargement des paramètres par défaut dans MENU
• Les réglages par défaut sont basés sur les valeurs du modèle SRD-1656D.
  L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion.
• Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.

Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.

Catégorie	Détails			Paramètres par défaut
Régl. Système	Date/Heure/Langue Date/Heure/Langue		Date AAAA/MM/JJ
			Format de l'heure 24 heures
			Fuseau horaire GMT
			Synchronisation OFF
			DST OFF
			Langue English
	Gestion des droits d'accès	Admin ID admin
		Utilisateur Groupe	Tous groupes
		Réglage	Accès limité	Sauveg/Verr. enreg./Recher./PTZ/Cmde S. alarme/Fermeture
			Connexion auto OFF
			Saisie manuelle ID	OFF
			Son bouton tactile	ON
			Bouton tact.	ON
	Gestion système	Info système	Format diffusion	NTSC/PAL
Périphérique	Caméra	Caméra	Vidéo	ON
			Audio	OFF
			Nom de canal	CAM 01 ~ CAM 16
			Tps passage SEQ 5 s
			Progressif	OFF
		PTZ	ID	N° caméra
			Protocole	Aucun
		Config écran	Luminosité	42
			Contraste	53
			Couleur	50
	Périphérique stockage	Alerte DD	Vér. port sortie alarme	OFF
			Durée alarme	OFF
			Remp. port sort. alar.	OFF
			Durée alarme	OFF
Périphérique	Périphérique distant	Débit binaire 9600
		Parité Aucune
		Données 8
		Bit d'arrêt 1
		Clavier système OFF
		Télécommande ON(00)
	Périphérique POS OFF
	Écran	Écran	Affichage évén. OFF
			Aff. Tout
			Tps SEQ m.CA 5 s
			VGA/HDMI 1280X1024
			Détection auto de la résolution HDMI	ON
			Écran souple Effacer l'écran
			Netteté Niveau3 (haut)
		Sortie principale	Point multiple OFF
			Sortie princ. 1	SEQ
			Sortie princ. 2	SEQ
			Affichange évén.	OFF
		Mode	Écran Live (Direct)	ALL
			Écran de relecture	ALL
Enregistrement	Enregistrement programmé	Voie1~16		Enr cont+évén
	Durée enreg. de l'évén.	PRÉ-Événement		OFF
		POST-Événement		1 min
	Qualité/Résolution	Enregistrement normal	Résolution	CIF
			Champ d'enregistrement	NTSC: 7fpsPAL: 5fps
			Qualité d'enregistrement	Niveau 4
		Événement	Résolution	4CIF
			Vitesse enreg.	NTSC: 7fpsPAL: 5fps
			Qualité enreg. Niveau 4
	Option d'enregistrement	Mode fin disque	Config. Remplacer
			Signal fin disq	OFF
		Suppression auto		OFF
Événement	Détection de capteur	Fonct. Capteur OFF
		Caméra N° caméra
		Alerte Aucune
		Durée 10 s
	Détection de mouvement	Mode OFF
		Sensibilité Niveau 10 (élevé)
		Alerte Aucune
		Durée 10 s
		Zone mvt Toute zone
	Détection de perte vidéo	État perte vid. OFF
		Alerte Aucune
		Durée 10 s
	Détection sabotage	Mode OFF
		Sensibilité Moyenne
		Alarme Aucune
		Durée alarme 10 s
	Alarme programmée	Alerte1 Sync évén.
Réseau	Mode connexion	Interface	Type d'adresse IP Statique
			Transférer bande passante 2 Mbps
			Adresse IP 192.168.1.200
			Passerelle 192.168.1.1
			Masque sous-réseau 255.255.255.0
			DNS 168.126.63.1
		Port	Type de protocole TCP
			Port périphérique 4520~4524
			Port HTTP 80
			Transmission vidéo sécurisée	OFF
		Alarme	Déconnecter le réseau du port de sortie l'alarme	OFF
			Durée alarme OFF
	DDNS Site DDNS OFF
	Transfert en direct	Résolution CIF
		Qualité Basse
	Service publipostage	SMTP	Serveur	OFF
			Port	25
			Utilis. authentifi.	OFF
			Transfert sécurisé	Jamais
		Événement	Intervalle évén	10 min
			Le nombre des images ci-jointes pour chaque événement	1
			Transfert évén. util	OFF
		Groupe	Groupe	OFF
			Permission du destinataire	OFF
	SNMP		Activer SNMP v1	OFF
			Activer SNMP v2c	OFF

DÉPANNAGE (FAQ)

Problème Mesures à prendre
Le système ne s'allume pas et l'indicateur en façade est inopérant.	Vérifiez si le système d'alimentation est correctement branché.Vérifiez la tension d'entrée du système à partir de la source d'alimentation.Si le problème persiste même après que vous ayez effectué les deux mesures précédentes, vérifiez le module d'alimentation électrique et procédez à son remplacement si nécessaire.
Certains canaux affichent uniquement un écran noir, même lorsqu'ils reçoivent des sources vidéo.	Vérifiez si la caméra connectée au système affiche correctement l'image. Parfois, ce problème se produit sur une caméra qui n'est pas correctement reliée à la source vidéo.Vérifiez si la caméra est correctement alimentée en électricité.Ce problème se pose parfois au niveau d'un canal disposant d'un faible signal vidéo en provenance d'un distributeur vidéo connecté à plusieurs systèmes. Dans ce cas, il faut entrer la source vidéo de la caméra directement dans le magnétoscope numérique. Ceci peut vous aider à identifier et résoudre le problème.
Si j'appuie sur le bouton [REC] en façade, l'indicateur REC ne clignote pas et le lecteur ne démarre pas l'enregistrement.	Vérifiez s'il y a suffisamment d'espace libre sur le disque dur aux fins de l'enregistrement.Vérifiez si le mode d'enregistrement est spécifié sur ON dans le réglage du mode d'enregistrement.
L'écran affiche l'image du logo en boucle.	Ceci peut être causé par un problème de carte mère. Il se peut également que le logiciel correspondant soit corrompu.Contactez le centre de dépannage le plus proche pour un complément d'informations.
Le bouton des canaux est inopérant sur l'écran Live (Direct).	Le bouton des canaux ne fonctionnera pas si l'écran actuel est en mode de suivi d'événement.Sur l'écran de suivi d'événement, appuyez sur le bouton [ALARM] pour quitter l'écran et sélectionnez un canal.
Le curseur ne se positionne pas sur le bouton Démarrer lorsque je lance la recherche calendrier.	Vérifiez si le canal et la date que vous souhaitez lire sont signalés par le symbole V.Vous devez vérifier le canal et la date avant de commencer à manipuler avec le bouton Démarrer.
Lorsque l'alarme se déclenche, j'appuie sur le bouton [ALARM] en façade pour désactiver l'alarme mais cela ne fonctionne pas. L'alarme persiste et je n'arrive pas à l'arrêter de quelque manière que ce soit.	Appuyez sur le bouton [MENU] en façade pour désactiver l'alarme comme suit :Pour désactiver le mode de suivi d'événement : Mode Suivi – réglez la durée de suivi d'événement sur Off.Pour désactiver la sonnerie de l'alarme : Mode Enregistrement d'événement – alarme (Détection de mouvement/perte vidéo/Détection sabotage) – désactivez la sonnerie de l'alarme.Pour désactiver l'événement : Mode Enregistrement d'événement – alarme (Détection de mouvement/perte vidéo/Détection sabotage) – réglez le mode sur Off.
Aucune réponse ne se produit, même lorsque j'appuie sur le bouton [PTZ] dans l'écran Live (Direct).	Menu → Caméra → Vérifiez si les protocoles actuels ainsi que d'autres réglages du périphérique PTZ sont correctement configurés en fonction de la caméra PTZ.
Je constate en branchant au magnétoscope numérique plusieurs disques durs externes que le magnétoscope numérique ne reconnaît pas tous les disques installés.	Il faut du temps au magnétoscope numérique pour reconnaître plusieurs disques durs externes. Essayez à nouveau dans un moment et si le problème persiste (échec de reconnaissance de l'ensemble des disques durs connectés), cela pourra être provoqué par une erreur mécanique du disque dur installé lui-même. Essayez à nouveau avec un autre disque dur.
Le message « Réinit. date/heure requise » s'affiche à l'écran.	Ce message s'affiche en cas de problème lié au réglage de l'heure de l'horloge interne ou provoqué par une déficience de l'horloge elle-même. Contactez votre fournisseur ou le centre de dépannage pour un complément d'informations.
La barre chronologique ne s'affiche pas en mode Recherche.	Le plan de montage chronologique bascule entre le mode normal et le mode d'extension.En mode d'extension, la barre chronologique peut ne pas s'afficher dans le plan de montage chronologique actuel. Passez en mode normal ou utilisez le bouton directionnel gauche ou droite pour naviguer via la barre chronologique.
L'icône « Pas de DD » et un message d'erreur sont affichés	Vérifiez le disque dur en termes de connexion. Si le problème persiste dans des conditions de fonctionnement normales, contactez le centre de dépannage le plus proche pour faire vérifier votre disque dur par le personnel qualifié.
J'ai installé un disque dur supplémentaire sur le magnétoscope numérique mais il ne reconnaît pas le disque dur.	Reportez-vous à la liste de compatibilité pour vérifier si le disque dur supplémentaire est pris en charge par le magnétoscope numérique. Pour obtenir la liste de compatibilité, contactez le fournisseur auprès duquel vous avez acheté le magnétoscope numérique.
J'ai connecté au magnétoscope numérique un périphérique de stockage externe (disque dur eSATA externe) mais le magnétoscope ne semble pas reconnaître le périphérique.	Reportez-vous à la liste de compatibilité des périphériques de stockage externes pour vérifier si le périphérique connecté est pris en charge par le magnétoscope numérique.Pour obtenir la liste de compatibilité, contactez le fournisseur auprès duquel vous avez acheté le magnétoscope numérique.
Si j'appuie sur la touche ECH en mode plein écran de WebViewer, le système ne basculera pas sur un mode partagé normal.	Appuyez sur les touches ALT+TAB pour sélectionner « VIDÉO ACTIVE » et appuyez à nouveau sur la touche ECH.Le système passe alors en mode partagé normal.
Je n'arrive pas à configurer facilement les réglages réseau en utilisant les réglages de recherche, de sauvegarde et de routeur par défaut.	Pour obtenir des informations supplémentaires, reportez-vous au manuel d'utilisation.Si vous souhaitez vérifier les fonctions de base du produit pour un démarrage rapide, reportez-vous au guide de démarrage rapide (sauvegarde, recherche).Si vous utilisez le routeur pour la connexion réseau, reportez-vous à la section « Connexion à Internet via le routeur » de ce manuel.
Mot de passe oublié.	Contactez le personnel d'installation du magnétoscope numérique.
Les données de sauvegarde ne sont lues ni par l'ordinateur ni par le magnétoscope numérique.	Lorsque vous sauvegardez les données, vous avez le choix du lecteur : Ordinateur ou magnétoscope numérique. Faites votre sélection avant de lancer la procédure.Si vous utilisez l'ordinateur pour lire les données, le format du fichier de sauvegarde devra être de type SEC.Si vous vous servez du magnétoscope numérique à cet effet, le formatage des fichiers de sauvegarde devra être effectué par le magnétoscope numérique.
Mon lecteur ne bascule pas en mode Live durant la lecture.L'enregistrement ne fonctionne pas.	Appuyez sur le bouton [■] Arrêt sur le magnétoscope numérique ou la télécommande ou cliquez sur l'icône [ ■ ] du lanceur pour basculer en mode Live.·Lorsque votre lecteur n'affiche aucune image Live, ceci indique que l'enregistrement ne fonctionne pas. Par conséquent, il vous faut d'abord vérifier si vous voyez une image à l'écran.·L'enregistrement ne fonctionnera pas si les réglages d'enregistrement ne sont pas correctement configurés.1) Enregistrement manuel : Appuyez sur le bouton [REC] situé sur le panneau avant du magnétoscope numérique ou sur la télécommande afin de lancer l'enregistrement.2) Enregistrement programmé : Spécifiez l'heure souhaitée dans Menu – Enreg – Enregistrement programmé. L'enregistrement démarre à l'heure spécifiée.- Enregistrement: L'enregistrement sera lancé à l'heure indiquée quelles que soient les conditions.- Enregistrement: Quand un événement se produit, l'enregistrement est effectué uniquement si l'événement est celui d'une alarme, dune détection de mouvement, d'une perte de vidéo et d'une détection de sabotage.Si aucun événement n'est trouvé, l'enregistrement ne sera pas exécuté.- Enregistrement: Si aucun événement n'est trouvé, l'enregistrement continu sera exécuté. Entretemps, si un événement se produit, l'enregistrement par événement sera exécuté.
La qualité d'image des données enregistrées n'est pas bonne.	·Augmentez la résolution et la qualité dans Menu – Enreg - Qualité / Résolution.1) Résolution : Sélectionnez une taille supérieure lorsque vous spécifiez la taille de l'image pour l'enregistrement. (1280H>WD1>4CIF>2CIF>CIF) La qualité de l'image enregistrée au format CIF est détériorée lorsqu'elle est agrandie à partir d'une image plus petite.2) Qualité enreg. : Spécifiez un niveau plus élevé pour la qualité d'enregistrement.·Si vous augmentez la résolution et la qualité d'enregistrement, la taille des données augmentera en conséquence. Le disque dur sera rempli plus rapidement. L'écrasement remplacera les données existantes et l'enregistrement s'exécutera à un intervalle plus court.

Samsung Techwin se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en oeuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Samsung Techwin à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

SAMSUNG

RÉSEAU DE VENTES

SAMSUNG TECHWIN CO., LTD.

Samsung Techwin R&D Center, 6, Pangyo-ro 319beon-gil, Bundang-gu, Songnam-si, Gyeonggi-do 463-400, Korea

TEL: [phone]\~60 FAX: [phone]
