MODE D'EMPLOI SRD1676D Hanwha

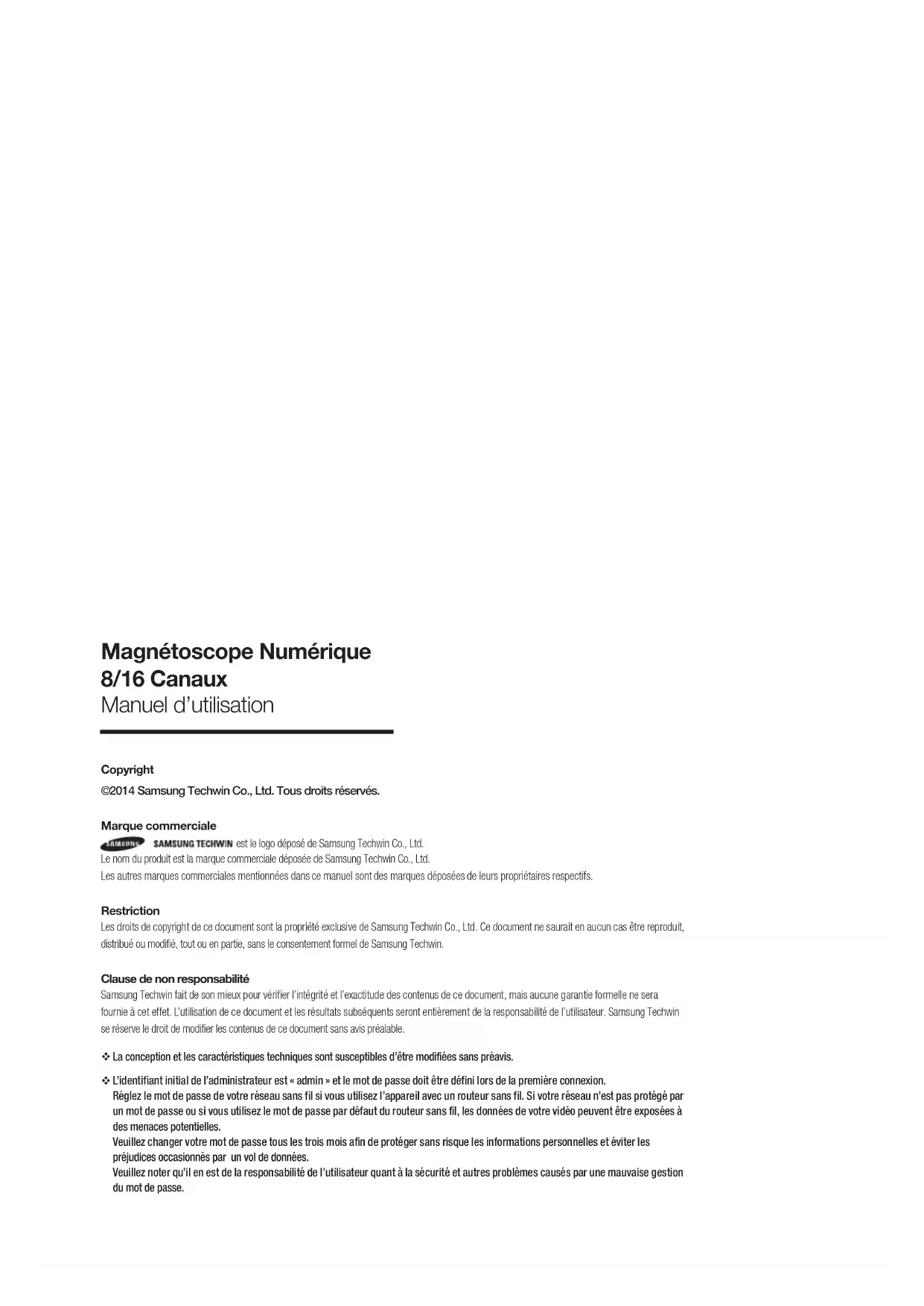

Manuel d'utilisation
Magnétoscope Numérique
8/16 Canaux
Manuel d'utilisation
Copyright
©2014 Samsung Techwin Co., Ltd. Tous droits réservés.
Marque commerciale

SAMSUNG TECHWIN est le logo déposé de Samsung Techwin Co., Ltd.
Le nom du produit est la marque commerciale déposée de Samsung Techwin Co., Ltd.
Les autres marques commerciales mentionnées dans ce manuel sont des marques déposées de leurs propriétaires respectifs.
Restriction
Les droits de copyright de ce document sont la propriété exclusive de Samsung Techwin Co., Ltd. Ce document ne saurait en aucun cas être reproduit, distribué ou modifié, tout ou en partie, sans le consentement formel de Samsung Techwin.
Clause de non responsabilité
Samsung Techwin fait de son mieux pour vérifier l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Samsung Techwin se réserve le droit de modifier les contenus de ce document sans avis préalable.
- La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.
L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion.
Réglez le mot de passe de votre réseau sans fil si vous utilisez l'appareil avec un routeur sans fil. Si votre réseau n'est pas protégé par un mot de passe ou si vous utilisez le mot de passe par défaut du routeur sans fil, les données de votre vidéo peuvent être exposées à des menaces potentielles.
Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.
Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Lisez attentivement ces instructions d'utilisation avant d'utiliser l'appareil.
Conformez-vous à toutes les consignes de sécurité listées ci-dessous.
Conservez ces instructions d'utilisation en vue d'une consultation ultérieure.
1) Lisez les instructions.
2) Conservez les instructions.
3) Tenez compte de tous les avertissements.
4) Suivez toutes les instructions.
5) N'utilisez jamais cet appareil à proximité de l'eau.
6) Nettoyez uniquement avec un chiffon sec.
7) N'obstruez aucun orifice de ventilation, installez l'appareil conformément aux instructions du fabricant.
8) Ne l'installez pas à proximité d'une source de chaleur telle que des radiateurs, des registres de chaleur, des fours ou d'autres appareils (y compris des amplificateurs) produisant de la chaleur.
9) Ne démontez pas le dispositif de sécurité de la prise de terre ou de la prise polarisée. Les fiches polarisées disposent de deux broches, dont l'une est plus large que l'autre. En revanche, les prises de terre comportent deux fiches ainsi qu'une broche de mise à la terre. Dans les deux cas, la broche large et la troisième broche garantissent votre sécurité. Si la fiche fournie ne s'adapte pas sur votre prise murale, renseignez-vous auprès d'un électricien pour remplacer cette dernière.
10) Protégez le cordon d'alimentation afin d'éviter qu'il ne soit piétiné ou pincé, tout particulièrement au niveau des fiches, des prises et au point où il sort de l'appareil.
11) Utilisez uniquement des accessoires spécifiés par le fabricant.
12) Utilisez uniquement un chariot, un socle, un trépied, une console ou une table spécifiée par le fabricant ou vendue avec l'appareil. En cas d'utilisation d'un chariot, déplacez l'ensemble chariot/appareil avec précaution afin d'éviter toute blessure due à un basculement de cet ensemble.
13) Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.
14) Confiez l'ensemble des réparations au personnel qualifié. Une réparation est nécessaire en cas de dommage subi par l'appareil, quel qu'il soit : cordon d'alimentation ou fiche endommagée, projection de liquide ou chute d'objets sur l'appareil, exposition à la pluie ou à l'humidité, dysfonctionnement, chute.

Ce manuel fournit des informations de fonctionnement nécessaires à l'utilisation de l'appareil et contient une description de chaque pièce et sa fonction ainsi que le menu ou les paramètres du réseau.
Gardez à l'esprit les mises en garde suivantes :
- SAMSUNG est propriétaire des droits d'auteurs de ce manuel.
- Il ne peut être reproduit sans le consentement écrit de SAMSUNG.
- Nous ne pouvons être tenus pour responsables des pertes relatives à ce produit, suite à l'utilisation d'un produit non conforme ou au non respect des instructions mentionnées dans ce manuel.
- Si vous désirez ouvrir le boîtier de votre système pour vérifier les problèmes, veuillez consulter le technicien du point de vente où vous avez acheté le produit.
- Avant d'installer un disque dur supplémentaire ou de connecter un périphérique SATA à cet appareil, vérifiez sa compatibilité.
Attention
Pile
Mettre un mauvais type de pile dans votre produit peut causer une explosion. Vous devez donc utiliser le même type que celle actuellement utilisée avec le produit.
Veuillez trouver ci-dessous les caractéristiques de la pile à utiliser.
• Tension normale : 3V
- Capacité normale : 220mAh
• Courant de décharge : 0,2mA
- Température de fonctionnement : -20°C \~ +85°C (-4°F \~ +185°F)
Attention
- Branchez le cordon d'alimentation à une prise mise à la terre.
- La prise d'alimentation fait office de système de déconnexion ; elle doit donc rester accessible en permanence.
- Les piles ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.
- Il existe un risque d'explosion lié au remplacement de la batterie par un type de batterie inapproprié. Veillez à mettre au rebut les batteries usées selon les instructions fournies.

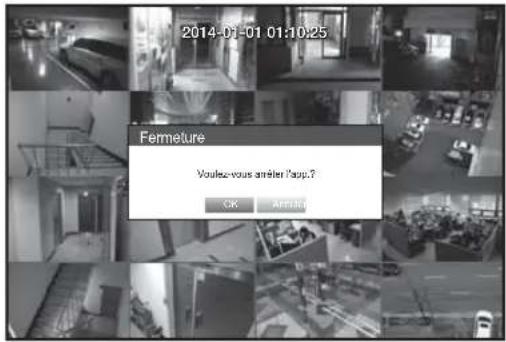

Arrêt système
Eteindre l'appareil alors qu'il est en fonctionnement ou effectuer des actions non autorisées peut endommager le disque dur ou le produit lui-même. En outre, cela peut causer un dysfonctionnement du disque dur lors de l'utilisation du produit.
Pour couper le courant en toute sécurité, appuyez sur le bouton de mise sous tension à l'avant de l'appareil en vue d'une confirmation du message. cliquez sur
Vous pouvez installer un système d'alimentation sans coupure pour garantir un fonctionnement sécurisé et prévenir les dommages causés par des coupures d'alimentation inattendues. (Pour toutes questions concernant les systèmes d'alimentation sans coupure, veuillez consulter votre distributeur).
Température de fonctionnement
La gamme de température de fonctionnement garantie de ce produit est de 0°C \~ 40°C (32°F \~ 104°F). Cet appareil peut ne pas fonctionner correctement si rangé pendant une période prolongée à des températures inférieures aux températures garanties.
Si vous désirez utiliser l'appareil suite à un rangement prolongé à température faible, installez le produit à température ambiante pendant quelques temps puis faites-le fonctionner.

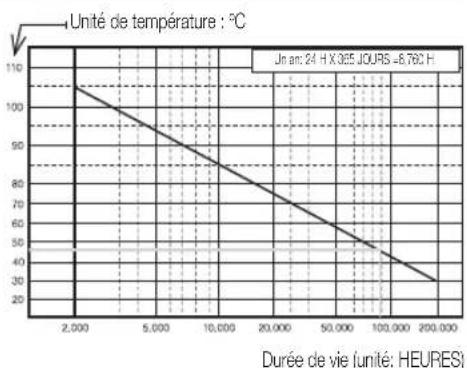

La gamme de température relative au disque dur intégré est de 5°C \~ 55°C (41°F \~ 131°F).
Le disque dur peut ne pas fonctionner sous des températures inférieures aux températures garanties.
Port Ethernet
Cet appareil est destiné à un usage en intérieur et l'ensemble du câblage de communication est limité pour l'intérieur d'un bâtiment.
Consignes de sécurité
L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion.
Réglez le mot de passe de votre réseau sans fil si vous utilisez l'appareil avec un routeur sans fil. Si votre réseau n'est pas protégé par un mot de passe ou si vous utilisez le mot de passe par défaut du routeur sans fil, les données de votre vidéo peuvent être exposées à des menaces potentielles.
Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.
Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.
TABLE DES MATIÈRES
PRÉSENTATION
3
3 Consignes de Sécurité Importantes
4 Avant le Démarrage
6 Table des Matières
8 Caractéristiques
10 Noms des Composants et Fonctions (Avant)
12 Noms des Composants et Fonctions (Arière)
14 Télécommande
INSTALLATION
16
16 Vérification de l'environnement de l'installation

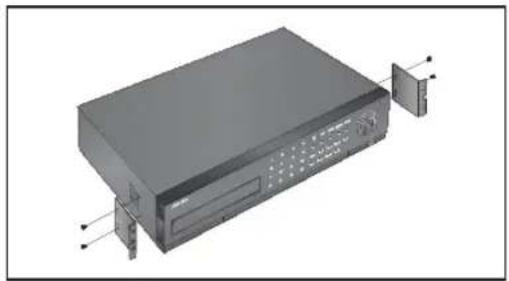

17 Installation du Rack

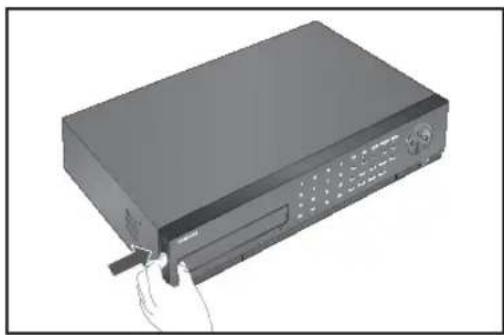

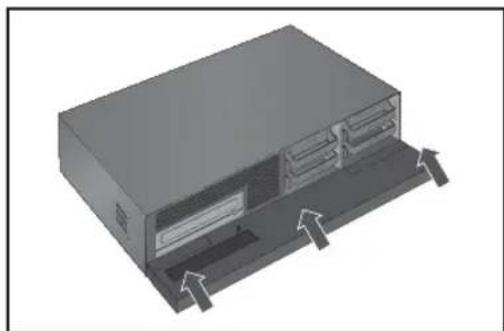

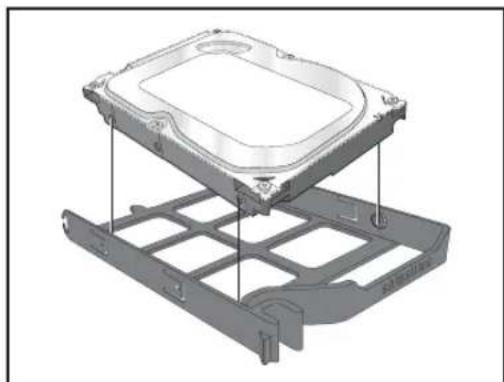

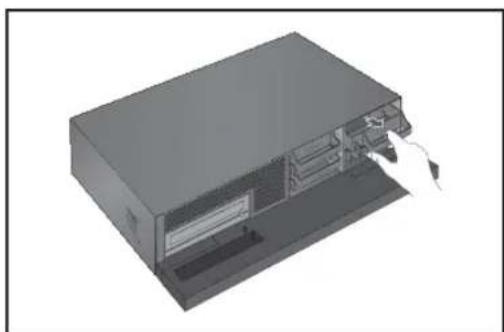

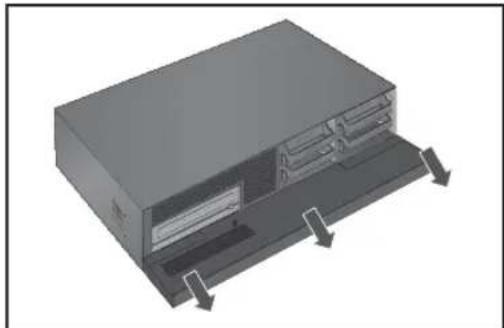

17 Installation du Disque Dur
CONNEXION À D'AUTRES PÉRIPHÉRIQUES
20

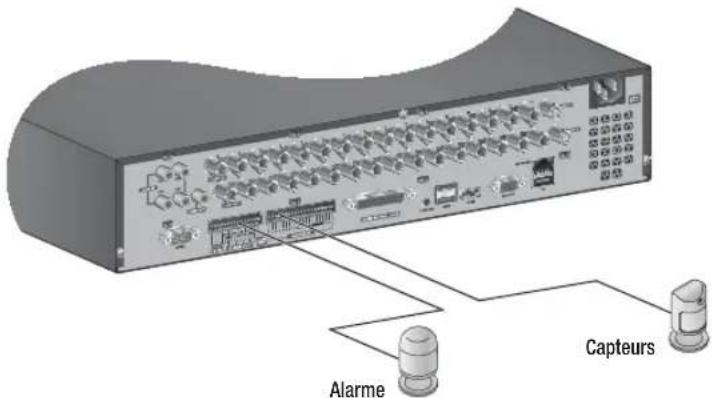

20 Connexion des appareils externes

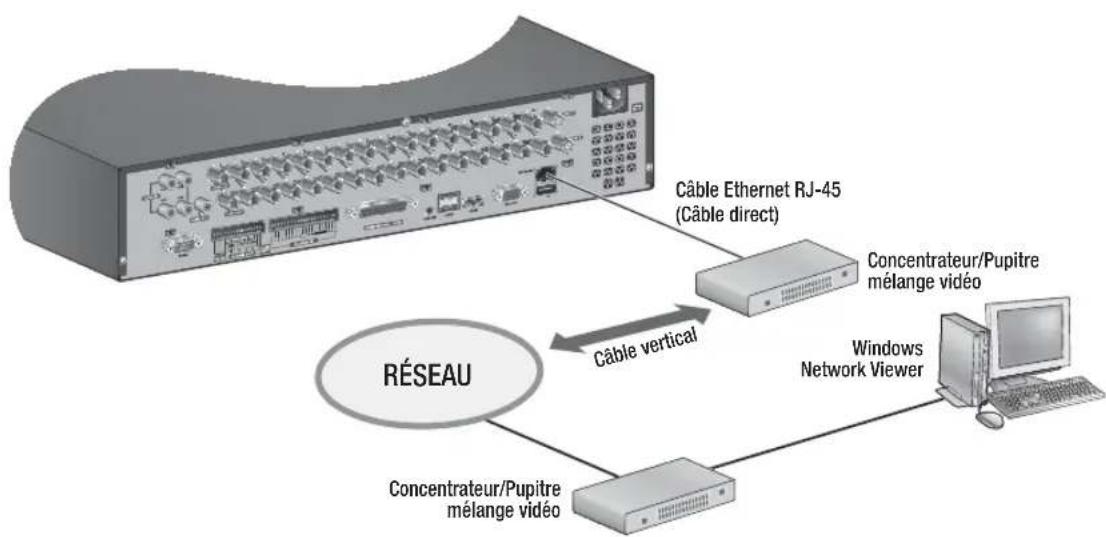

23 Connexion réseau
LIVE
25
25 Informations Préalables

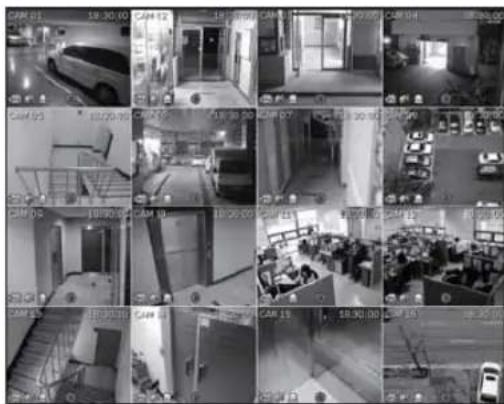

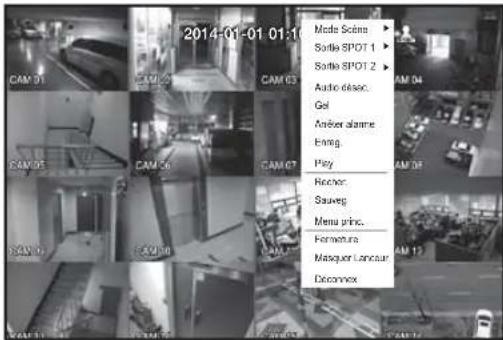

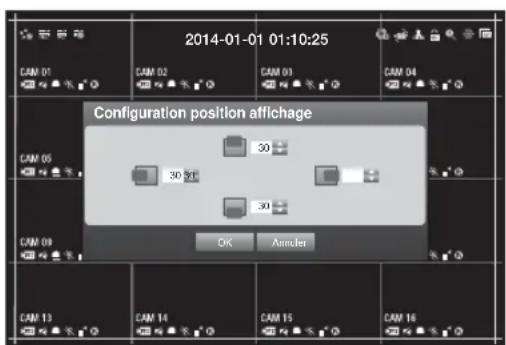

28 Configuration de l'écran live (Direct)

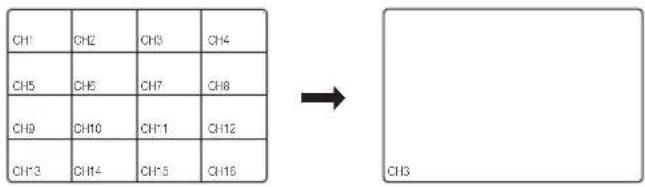

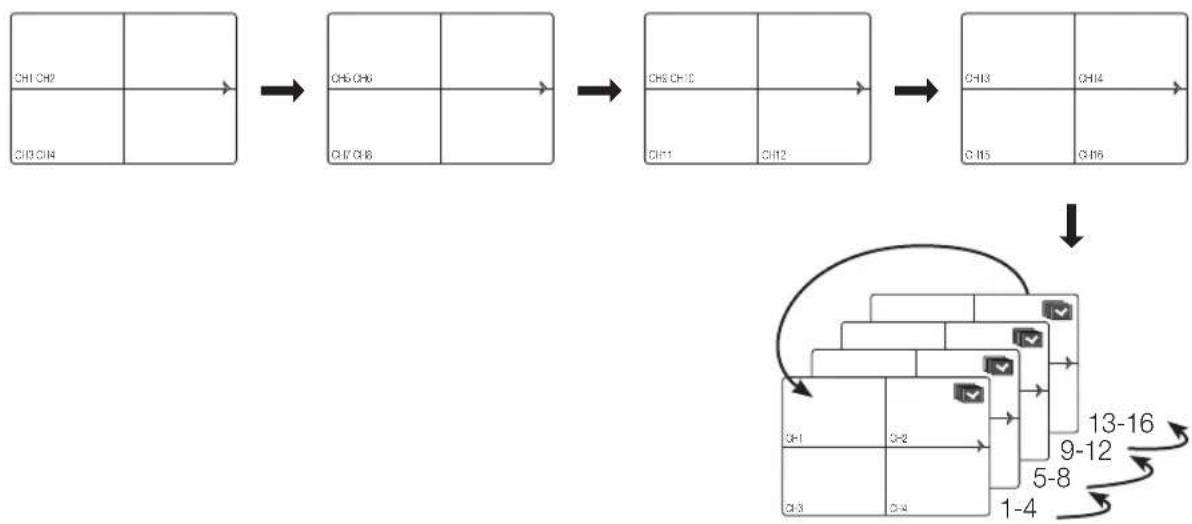

33 Mode Live

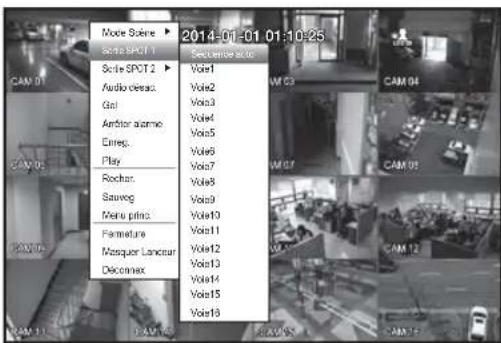

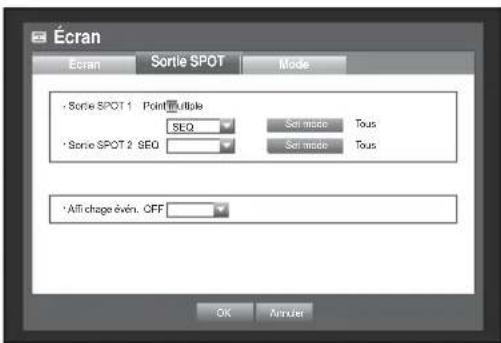

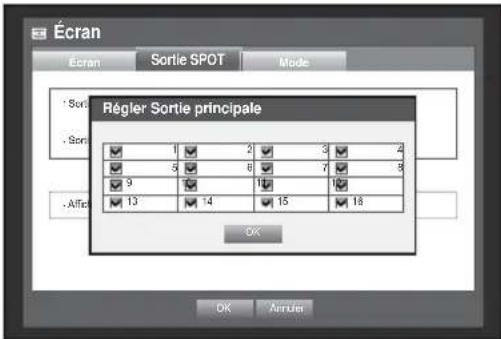

35 Sortie SPOT
36 Zoom
36 Activation/Désactivation Audio
36 Gel
37 Suivi d'événement
MENU PRINC.
38

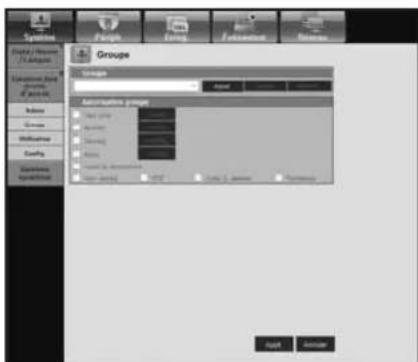

38 Configuration du Système

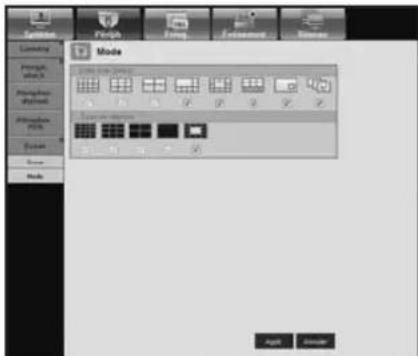

48 Réglage du Périphérique
58 Réglage de l'enregistrement
61 Réglage de l'événement
64 Sauvegarde
66 Configuration Réseau

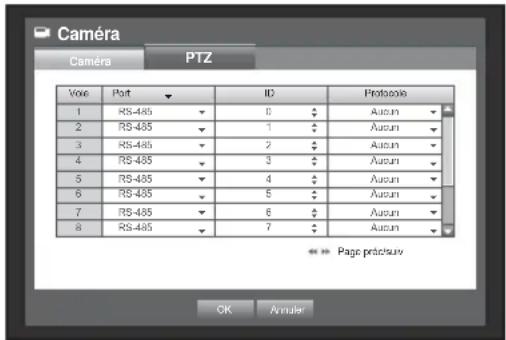

79 Commande d'un Périphérique PTZ
87 Présentation de Web Viewer

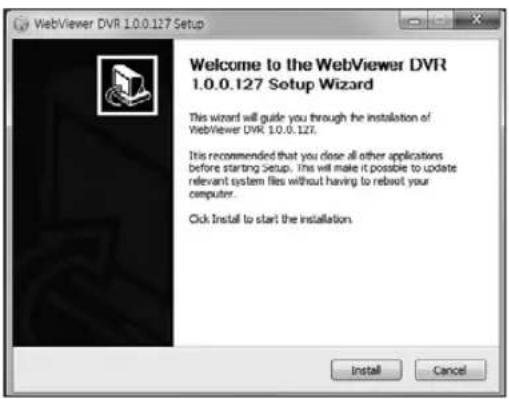

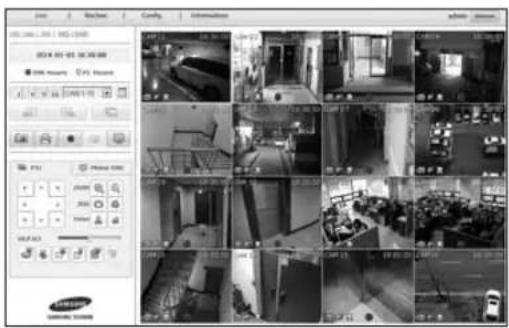

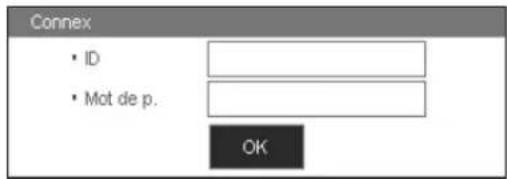

88 Connexion de Web Viewer (Windows)

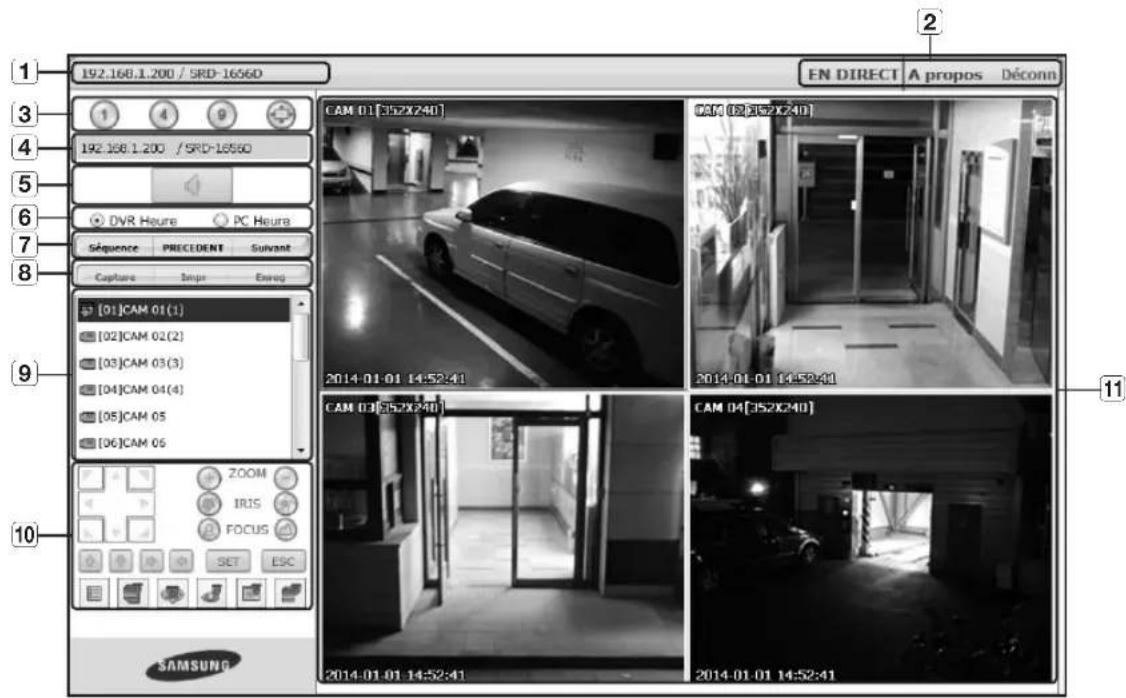

90 Utilisation de Live Viewer (Windows)

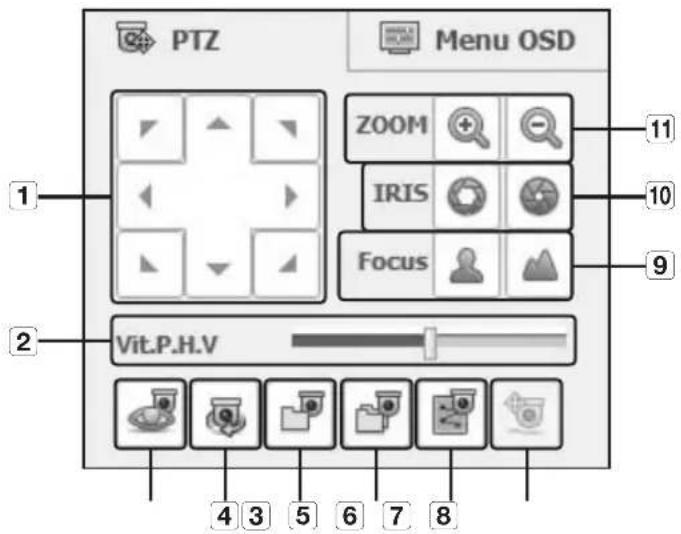

95 Contrôler une caméra PTZ connectée

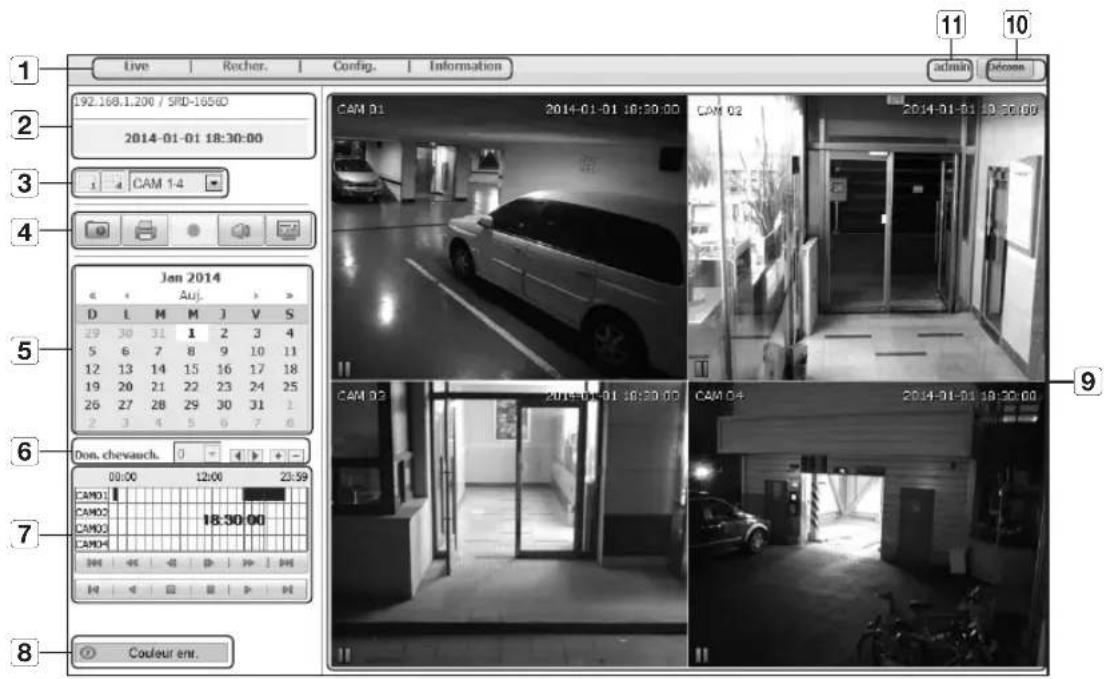

98 Utilisation de Search Viewer
101 Configuration du Visionneur
113 A Propos

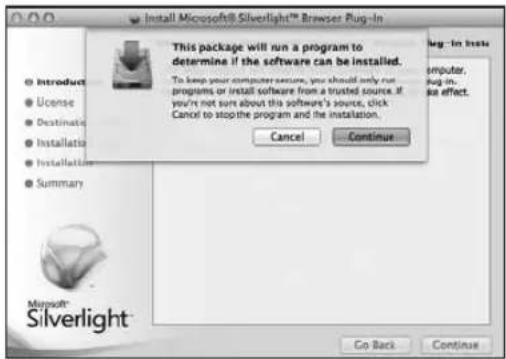

114 Connexion de Web Viewer (Mac)
116 Utilisation de Live Viewer (Mac)

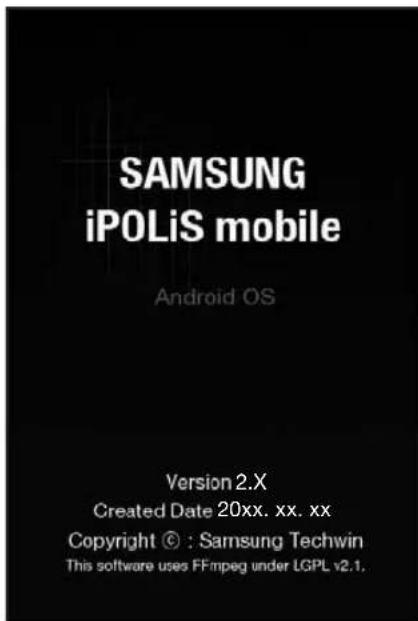

117 Mobile Viewer
VISIONNEUR DE SAUVEGARDE
118

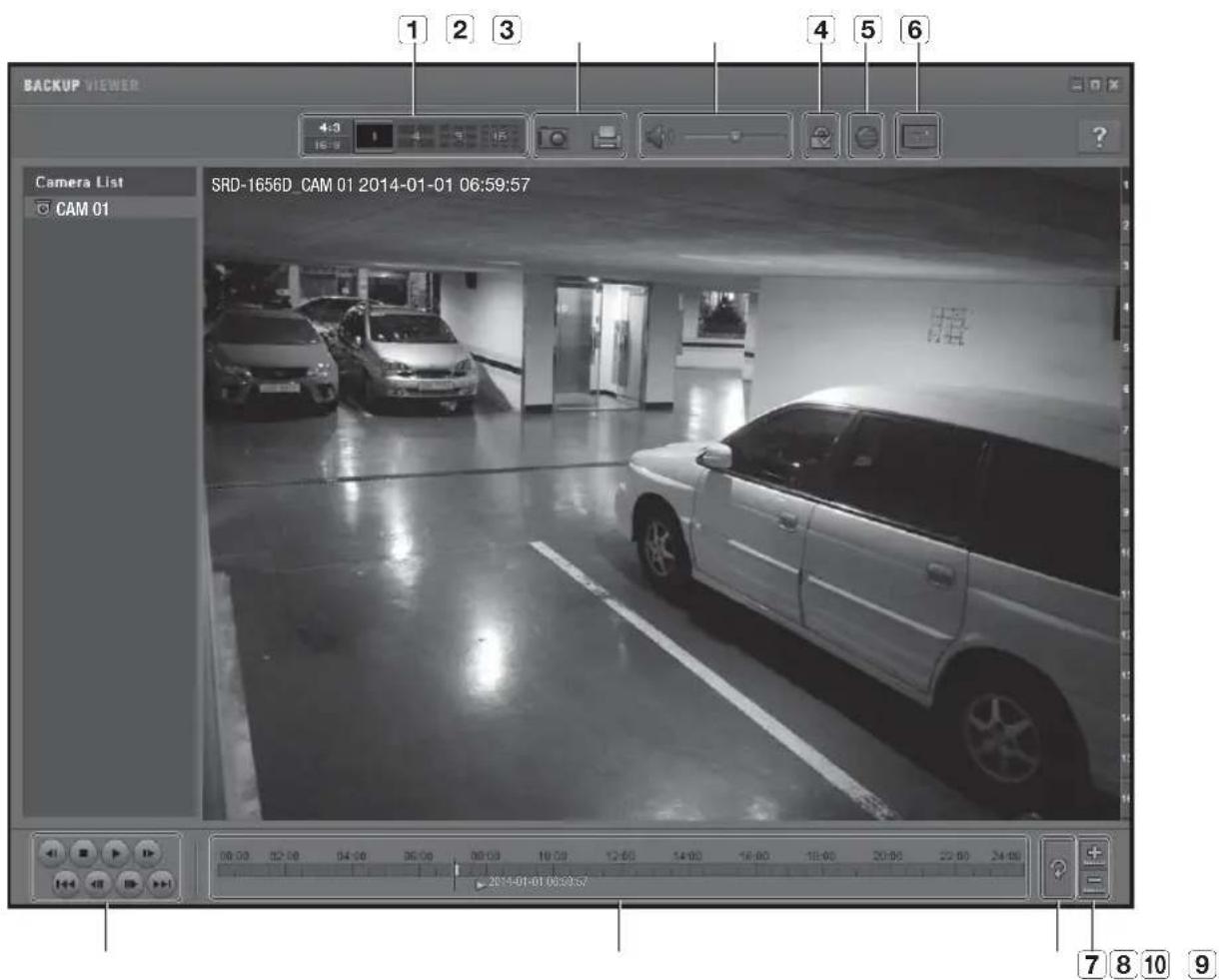

118 Visionneur de sauvegarde au Format SEC
ANNEXES
120
120 Caractéristiques du produit
123 Vue du Produit
125 Réglage par défaut
129 Dépannage (FAQ)
Le produit comprime l'entrée de caméra des chaînes 8/16 avec codec vidéo H.264, et prend en charge un enregistrement simultané et une lecture d'une entrée audio d'une chaîne 8/16 vers/de disque dur.
En outre, il gère la connectivité réseau et autorise le contrôle à distance des données depuis un ordinateur distant via le transfert des données vidéo et audio.
• Interface utilisateur commode
- Connecteurs d'entrée composite 8/16 canaux
- Prise en charge des formats d'enregistrement CIF(S)/2CIF(M)/4CIF(L)/WD1/1280H
- Avec le codec spécifique au réseau, le transfert réseau est activé indépendamment des conditions de l'enregistrement
- Affichage des informations et de l'état du disque dur à l'aide de HDD SMART
• Performance CODEC : 8CH : 240FPS(NTSC)/200FPS(PAL) 16CH : 480FPS(NTSC)/400FPS(PAL)
- Fonction d'écrasement du disque dur
- Sauvegarde de disque dur de grande capacité via le câble USB 2.0 haute vitesse
- Boucle de 8/16 canaux par connecteur vidéo

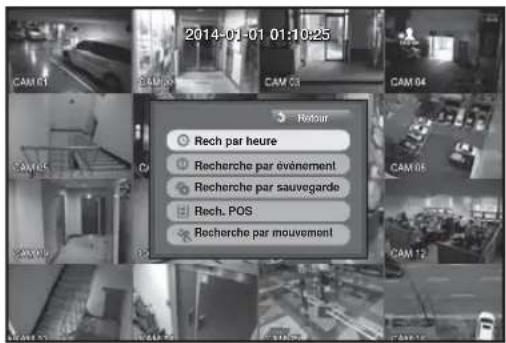

- Divers modes de recherche disponibles (Rech par Heure, Recherche par Événement, Recherche par Sauvegarde et Recherche par Mouvement, POS)
- Divers modes d'enregistrement disponibles (Manuel, Événement et Enregistrement programmé)
- Interface d'alarme
- Fonction de contrôle à distance via Network Viewer, Smart Viewer et Mobile Viewer
- Prend en charge les protocoles coaxiaux

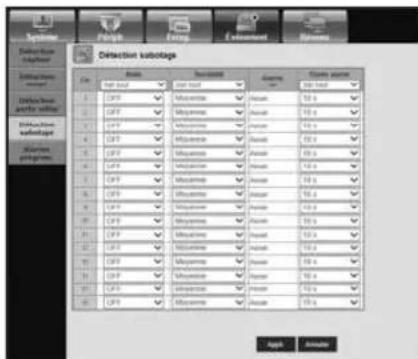

- Détection sabotage
FC CE

Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.
Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiophoniques.
Le fonctionnement de cet équipement au sein d'une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de corriger l' interférence à ses propres frais.
Contenu
Déballez le produit et placez-le sur une surface plane ou à l'emplacement qui lui est réservé. Vérifiez que les éléments suivants sont contenus dans l'emballage, en plus de l'unité principale.
![]() | ![]() | ![]() |
| DVR | Cordon D'alimentation | |
![]() | ![]() | |
| Souris | Manuel utilisateur ou manuel de référence rapide | Télécommande / Piles Télécommande (taille AAA) |
![]() | ![]() | ![]() |
| CD du Logiciel Network Viewer / Manuel D'utilisation | Bornier de connexion (15 broches) Bornier de connexion (20 broches) | |
![]() | ![]() | |
| Vis de fixation du support Supports pour Rack | ||

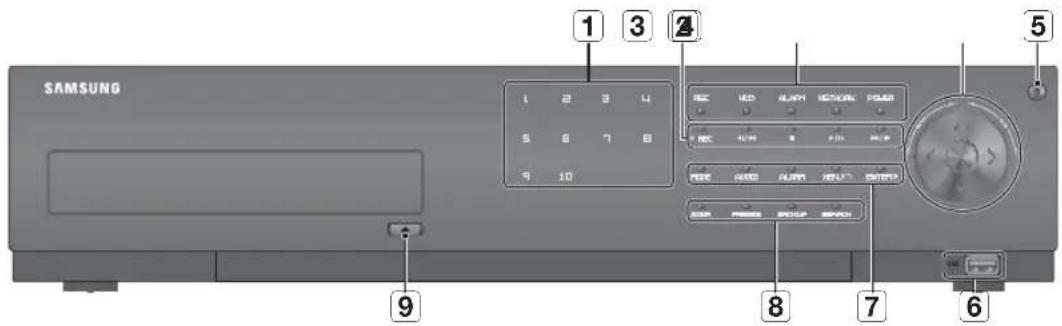

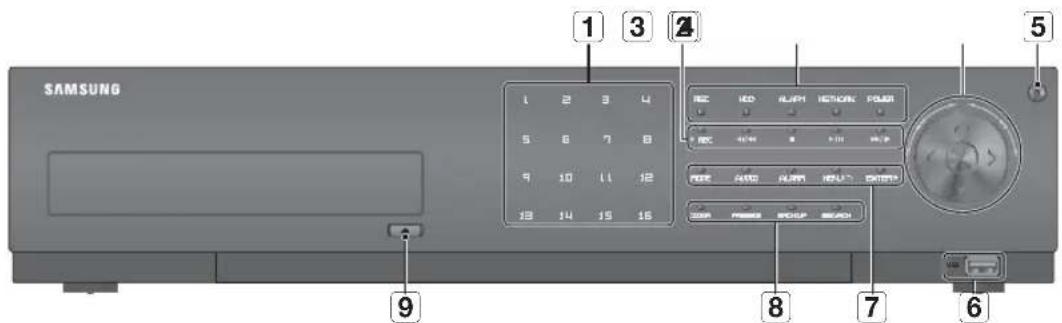

NOMS DES COMPOSANTS ET FONCTIONS (AVANT)
SRD-876D
| 1 | Canal | Sélectionne les numéros de canaux directement en mode Direct ou par leur numéro en mode de saisie numérique. |
| 2 | REC Démarre ou arrête l'enregistrement. | |
| ◀/◀◀ | Retour en arrière pas à pas (◀) : Effectue une recherche arrière image par image en mode PAUSE.Retour rapide (◀◀) : Effectue un retour rapide en cours de lecture. (2x-64x) | |
| ■ | Stop : Arrête la lecture. | |
| ▶/II | Play/Pause : Suspend ou rétablit l'affichage à l'écran. | |
| ▶▶/I▶ | Avance rapide (▶▶) : Effectue une lecture avant rapide. (2x-64x)Avance pas à pas (I▶) : Effectue une recherche avant image par image en mode PAUSE. | |
| 3 | Commande caméra | REC : S'allume en cours d'enregistrement. |
| HDD : Affiche l'accès normal au disque dur.Lors de l'accès au disque dur, la DEL clignote. | ||
| ALARM : S'allume lorsqu'un événement se produit. | ||
| NETWORK : Affiche l'état de la connexion et la transmission des données. | ||
| POWER : Affiche l'état d'activation/désactivation de l'alimentation.Permet de changer les réglages ou de déplacer le curseur vers les directions haut/bas/gauche/droite (▲▼◀▶).Sélectionne un élément de menu ou exécute le menu sélectionné. | ||
| 4 | Bouton Direction/sélection | |
| Molette Jog shuttle | Sert à faire défiler les images lorsqu'une barre de défilement apparaît dans un menu,En mode Lecture, - Commande : arrête la lecture puis effectue un retour arrière ou avance pas à pas.- Inversion : avance ou retour rapide. | |
| 5 | Alimentation | Permet la mise sous ou hors tension du magnétoscope numérique.▪ Fonctionne uniquement quand le bouton est maintenu pendant 3 secondes. |
| 6 | Ports USB Connecte les dispositifs USB. | |
| 7 | MODE | Chaque fois que vous appuyez sur ce bouton en mode direct, le mode d'affichage de l'écran sera changé en conséquence.Chaque fois que vous appuyez sur ce bouton en mode lecture, le mode d'affichage de l'écran sera changé en conséquence. |
| AUDIO | Active/désactive le son. | |
| ALARM | Annule la DEL ALARM ainsi que l'alarme audible lorsque celle-ci est en cours d'arrêt, et supprime l'icône correspondante. | |
| MENU/⊃ | Permet soit de visualiser l'écran de menu du système, soit de passer du menu inférieur au menu supérieur. | |
| ENTER Lance la fonction des menus sélectionnés. | ||
| 8 | Commande caméra | ZOOM: Règle l'écran sur le zoom numérique x2. |
| FREEZE: Exécute la fonction FREEZE en mode Live. | ||
| BACKUP: Exécute la fonction BACKUP. | ||
| SEARCH: Affiche l'écran de recherche. | ||
| 9 | Ouvrir/Fermer | Permet d'ouvrir et de fermer le tiroir de chargement des DVR-RW. |
Utilisation de la commande rotative
■ Le déplacement commence du point droit et l'inversion commence du point gauche.
| < Commande > | |
![]() | ![]() |
| En mode lecture, la lecture du DVR fait avancer la vidéo d'une trame. | En mode lecture, la lecture du DVR fait reculer la vidéo d'une trame. |
| < Inversion > | |
![]() | ![]() |
| En mode lecture, le DVR fait une avance rapide. En mode lecture, le DVR fait un retour arrière rapide. | |

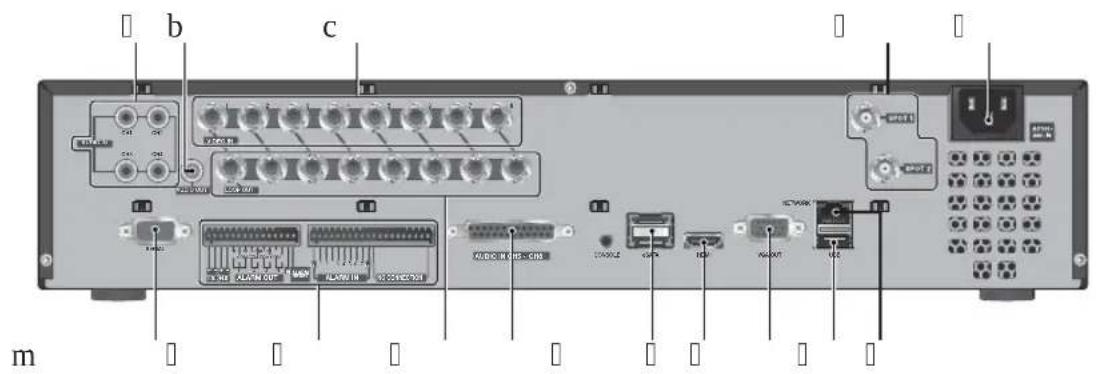

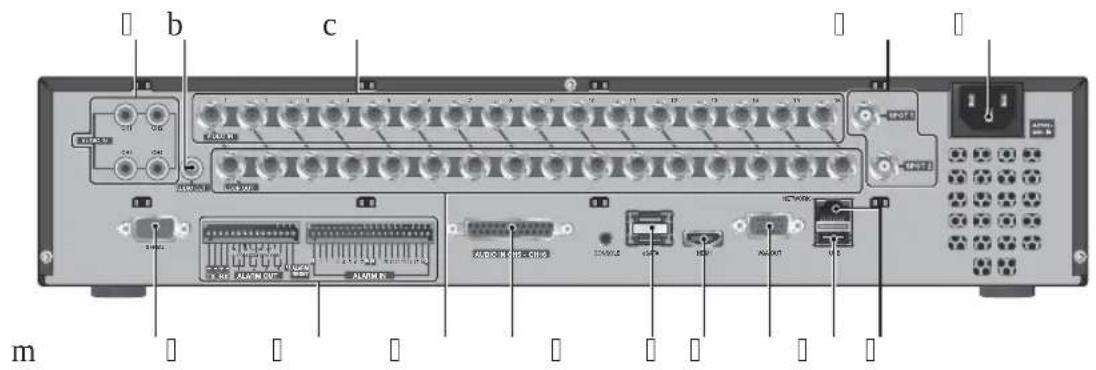

NOMS DES COMPOSANTS ET FONCTIONS (ARIÈRE)
SRD-876D
| AUDIO IN | Port du signal d'entree audio (prise RCA) et port pour cable d'extension audio facultatif. | |
| b | AUDIO OUT Port de sortie du signal audio (prise RCA). | |
| c | VIDEO IN Port d'entrée du signal vidéo composite (connecteur de type BNC). | |
| SPOT1/2 | Type BNC du port de sortie du signal Spot. | |
| Alimentation | Port a connecter a l'alimentation. | |
| NETWORK Port de connecteur RÉSEAU. | ||
| USB Connecte les dispositifs USB. | ||
| VGA OUT Port de sortie du signal vidéo composite (connecteur de type VGA). | ||
| HDMI Port de connecteur HDMI. | ||
| 10 | eSATA Ports utilisés pour les connexions de périphériques de stockage externes. | |
| 11 | LOOP OUT Terminal utilisé pour envoyer le signal vidéo à un autre appareil. | |

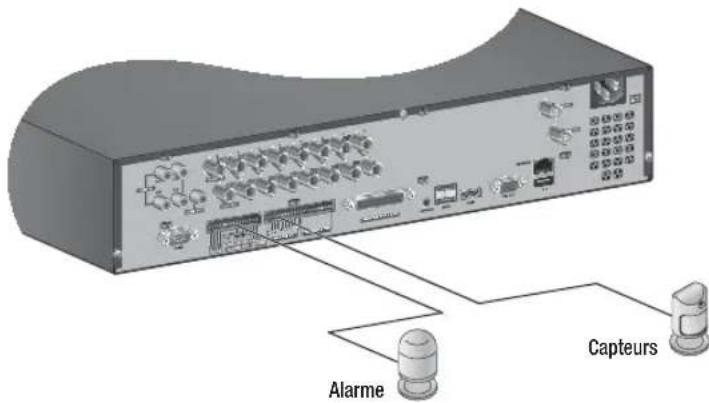

| 12 | ALARM | - ALARM IN : Port d'entrée de l'alarme.SRD-876D : 1~8 CHSRD-1656D/1676D : 1~16CH- ALARM RESET IN : Port de réinitialisation de l'alarme.- ALARM OUT 1~4 : Port de sortie de l'alarme. |

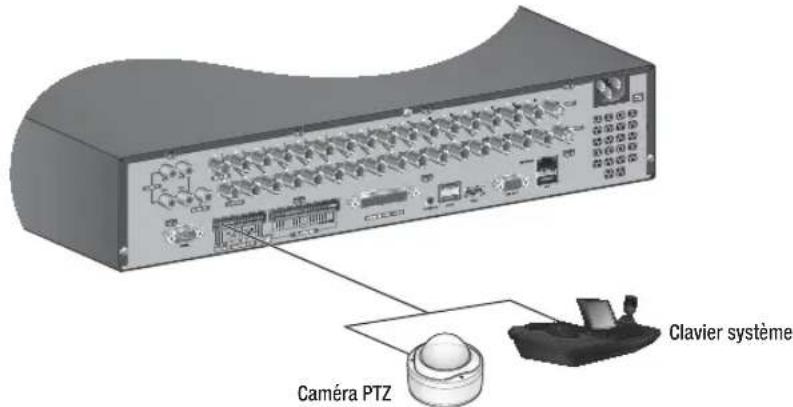

| RS-485 | Utilisé pour la communication RS-485. (TX+, TX-, RX+, RX-) | |
| 13 | SERIAL Port série pour une connexion à un périphérique POS. | |

■ [CONSOLE] est conçu à des fins de réparation uniquement.

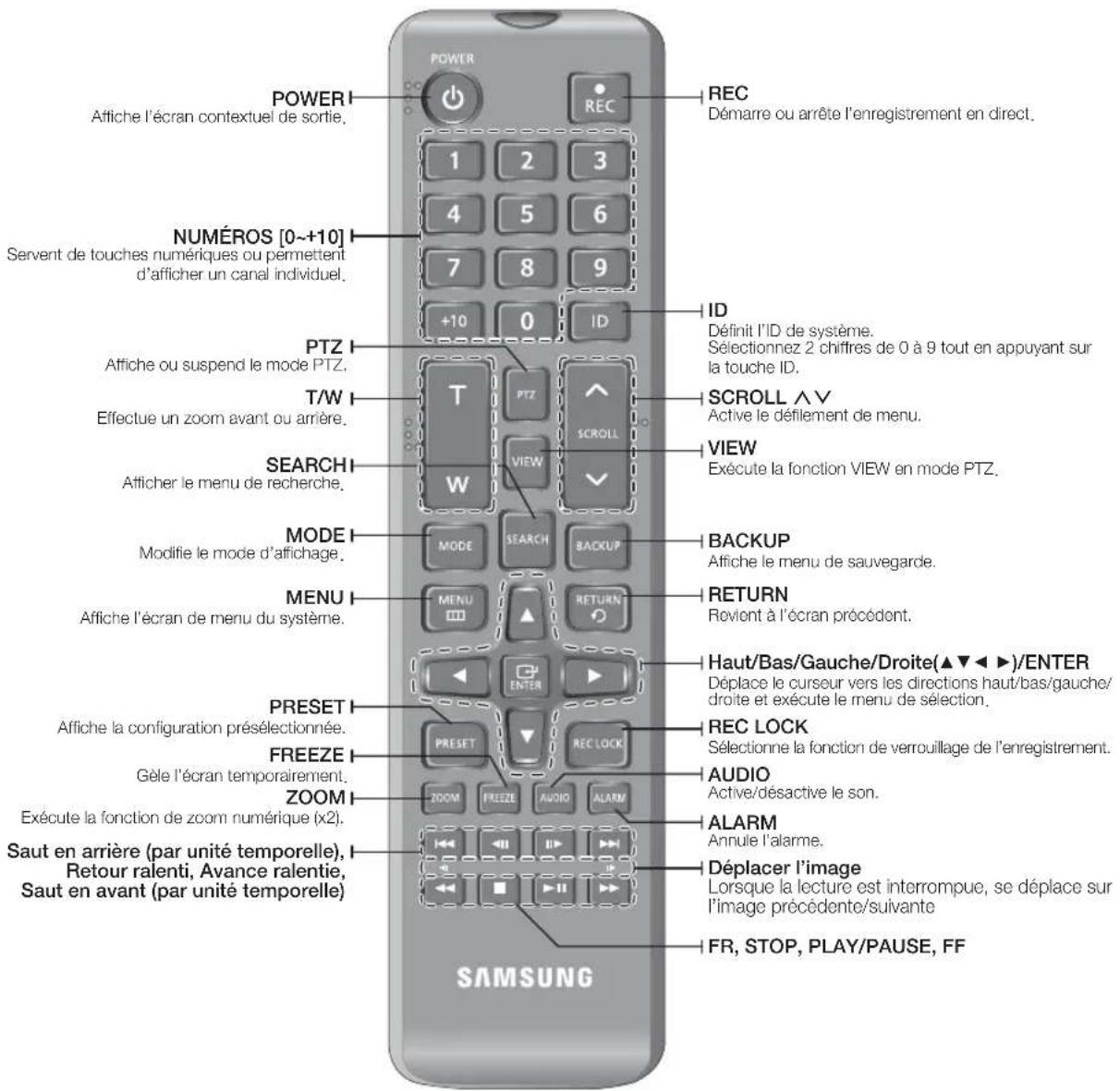

TÉLÉCOMMANDE
| CANAUX 1–9 Appuyez | sur les boutons individuels de 1 à 9. |
| CANAUX 10 Appuyez | d'abord sur le bouton 0 [ +10] puis sur le bouton 0 dans les 3 secondes qui suivent. |
| CANAUX 11–16 | Appuyez d'abord sur le bouton 0 [+10] puis sur l'un des boutons 1 à 6 dans les 3 secondes qui suivent |
Modification de l'ID de la télécommande
L'identifiant de commande à distance et l'identifiant du DVR doivent correspondre pour un fonctionnement correct.
-
Appuyez sur le bouton [ID] de la télécommande et vérifiez l'ID qui s'affiche à l'écran du magnétoscope numérique. L'ID par défaut de la télécommande est 00.
-
Entrez, dans l'ordre, deux chiffres de votre choix tout en appuyant sur le bouton [ID] de la télécommande.
-
Lorsque la saisie de l'ID est faites, appuyez à nouveau sur le bouton [ID] de la télécommande afin de vérifier le réglage.

Si vous désirez changer l'ID de la télécommande sur 08 : appuyez sur 0 et sur 8 dans l'ordre, tout en appuyant sur le bouton [ID] de la télécommande.

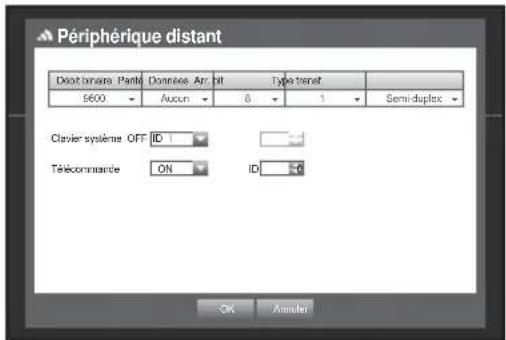

Pour changer l'ID du périphérique distant, veuillez vous référer à « Périphériques distants ». (Page 54)
installation
Voici quelques recommandations importantes qu'il convient de respecter avant d'utiliser le produit.
- N'utilisez pas le produit en extérieur.
- Ne versez pas de l'eau ou des liquides sur les connexions du produit.
- Ne soumettez pas le système à une force ou une pression excessive.
- Ne tirez pas sur le cordon d'alimentation.
- Ne démontez pas l'appareil vous-même.
- N'excédez pas la puissance nominale d'entrée/sortie de l'appareil.
- Utilisez uniquement un cordon d'alimentation agréé.
- Pour les produits équipés d'une masse d'entrée, utilisez une fiche d'alimentation avec mise à la terre.
VÉRIFICATION DE L'ENVIRONNEMENT DE L'INSTALLATION
Cet appareil est un périphérique hautement sécurisé équipé d'un disque dur de grande capacité et de circuits imprimés majeurs.
Une température interne excessive peut provoquer le dysfonctionnement de l'appareil et raccourcir sa durée de vie. Veuillez prendre en considération les recommandations suivantes avant de procéder à l'installation du produit.

line
| Durée de vie (unité: HEURES) | Unité de température (°C) | | :--- | :--- | | 2,000 | 105 | | 5,000 | 90 | | 10,000 | 80 | | 20,000 | 70 | | 50,000 | 60 | | 100,000 | 45 | | 200,000 | 30 |[Figure 1]

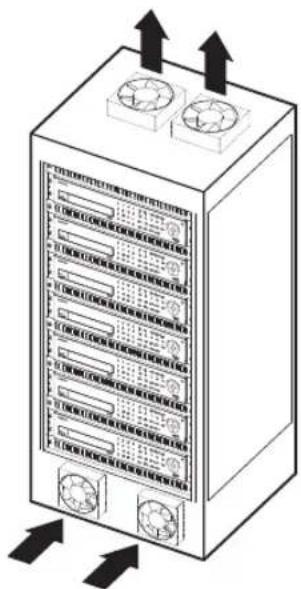

Lors du montage de l'appareil sur un rack, respectez les instructions suivantes.
- Vérifiez que le rack n'est pas hermétique.
- Vérifiez que la circulation de l'air est assurée au niveau des entrées/sorties tel qu'indiqué dans l'illustration.
- Si vous empilez les appareils ou d'autres périphériques de montage en rack comme indiqué sur la figure 2, libérez de l'espace pour l'aération ou installez un ventilateur.
- Pour bénéficier de l'air cyclé naturel, placez l'entrée dans la partie inférieure du rack et la sortie dans la partie supérieure.
- Il est fortement recommandé d'installer un moteur de ventilateur sur l'entrée et la sortie afin de favoriser la circulation de l'air. (Installez un filtre à l'entrée pour filtrer la poussière et les corps étrangers.)
- Veillez à maintenir la température à l'intérieur du rack ou dans son environnement immédiat entre 0°C \~ 40°C (32°F \~ 104°F), tel qu'illustré dans la figure 1.

Installez les supports de rack tel qu'indiqué sur la figure puis resserrez les vis des deux côtés (2 vis de chaque côté).
- Retirez les vis sur le côté gauche et à droite de l'enregistreur avant l'installation.
- Serrez les vis de sorte qu'elles ne se desserrent pas aux vibrations.

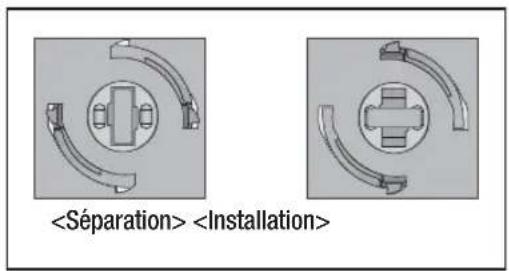

Prudence lors de l'installation du casier
Pour installer plusieurs DVR dans le casier, veillez à séparer le PIED au bas de chaque DVR.
- Il y a quatre PIEDs au bas d'un DVR. Appuyez sur les pièces projetées sur les deux extrémités de chaque « PIED » et tournez-le dans le sens antihoraire.

- Le « PIED » est séparé du corps principal quand il est tourné vers la rainure de fixation.
Assurez-vous de débrancher le cordon d'alimentation de la prise murale pour prévenir tout risque de décharge électrique, de blessure ou de dommage au produit.
Consultez votre fournisseur pour tout complément d'information sur l'installation de disque dur supplémentaire car une installation ou des réglages incorrectement effectués peuvent endommager le produit.
■ Veillez à débrancher le cordon d'alimentation de la prise murale avant de procéder à l'installation.

■ Récautions à prendre pour éviter les pertes de données (manipulation du disque dur)
Assurez-vous de ne pas corrompre les données à l'intérieur du disque dur.
Avant d'ajouter un disque dur, vérifiez sa compatibilité avec cet appareil.
En raison de sa nature sensible, le disque dur est particulièrement sujet aux défaillances dues aux chocs externes qu'il est susceptible d'accuser en cours de fonctionnement.
Veillez à éviter au disque dur de subir des chocs.
Nous ne sommes pas responsables des dommages survenus au disque dur du fait de la négligence de l'utilisateur ou d'un quelconque événement extérieur.
Exemples de conditions susceptibles d'endommager le disque dur ou les données enregistrées
Pour minimiser le risque de pertes de données en raison d'un disque dur endommagé, veillez à sauvegarder vos données aussi souvent que possible.
S'il est exposé à un choc lors du démontage ou de l'installation, les données stockées dans le disque dur risquent d'être endommagées.
Une soudaine coupure de courant ou une mise hors tension de l'appareil lorsque le disque dur fonctionne peut l'endommager.
Le disque dur ou les fichiers qui y sont stockés risquent d'être endommagés lorsque l'unité principale est déplacée ou heurtée durant le fonctionnement du disque dur.
Précautions concernant l'installation du disque dur
- Lorsque vous ajoutez un nouveau disque dur, veillez à serrer fermement les vis et à utiliser les pièces appropriées si nécessaire afin de fixer le disque dur. Dans le cas contraire, le produit peut être endommagé ou ne pas fonctionner correctement.
- Vérifiez la compatibilité du disque dur avant de l'ajouter au magnétoscope. ■ Contactez votre revendeur local pour obtenir la liste des dispositifs compatibles.

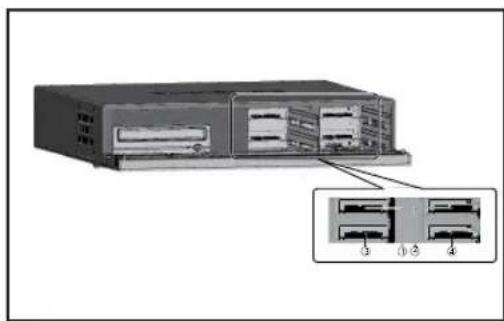

Installation du disque dur

Si le disque dur installé a été utilisé avec d'autres appareils, il sera automatiquement formaté.

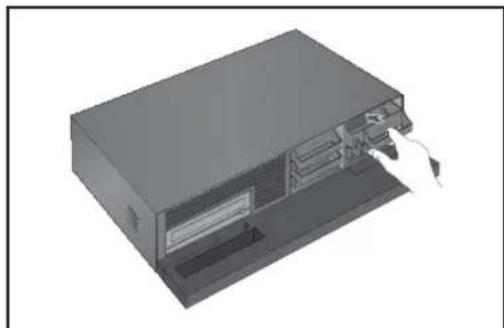

• Installation du disque dur en ouvrant le couvercle
- Ouvrez le couvercle avant en tirant dessus.

- Ouvrez le couvercle avant et contrôlez le crochet de fixation du disque dur.

Afin d'éviter que les ports USB soient endommagés, veuillez débrancher les périphériques USB avant d'ouvrir le couvercle avant.

- Séparez le support du disque dur en appuyant sur le verrou situé à gauche.

- Lorsque vous séparez un support de disque dur, faites attention à ne pas le rayer par erreur.

- Insérez le disque dur dans la rainure du crochet. Commencez par insérer l'un des côtés du disque puis soulevez doucement l'autre côté.

- Alignez le support avec le disque dur installé sur la glissière du boîtier, poussez-le vers la carte.

- Poussez fermement jusqu'à ce que vous entendiez le déclic. Si n'est pas entièrement monté, la détection du disque dur peut échouer.

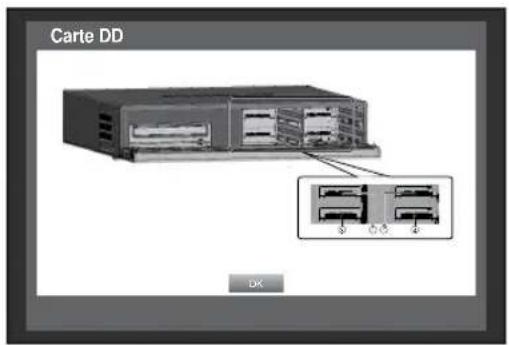

- Vous pouvez vérifier directement le schéma du disque dur sur le DVR. Référez-vous au Schéma « Périph. stock. > Carte DD ». (Page 51)

- Appuyez dessus vers le haut afin de pouvoir fermer le couvercle avant.

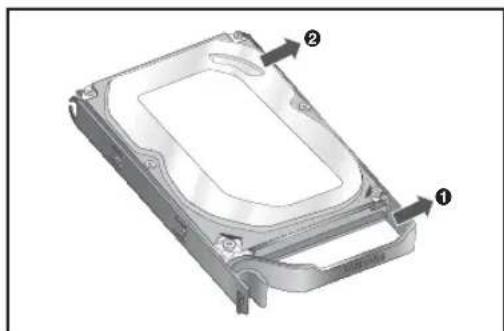

- Remplacement du disque dur monté
- Ouvrir le support dans le sens de la flèche pour séparer le support du disque dur.
- Ouvrir les autres parties du support pour le séparer de son support.

- Les instructions restrantes après avoir remplacé le disque dur sont les mêmes que dans "Installation du disque dur".

connexion à d'autres périphériques

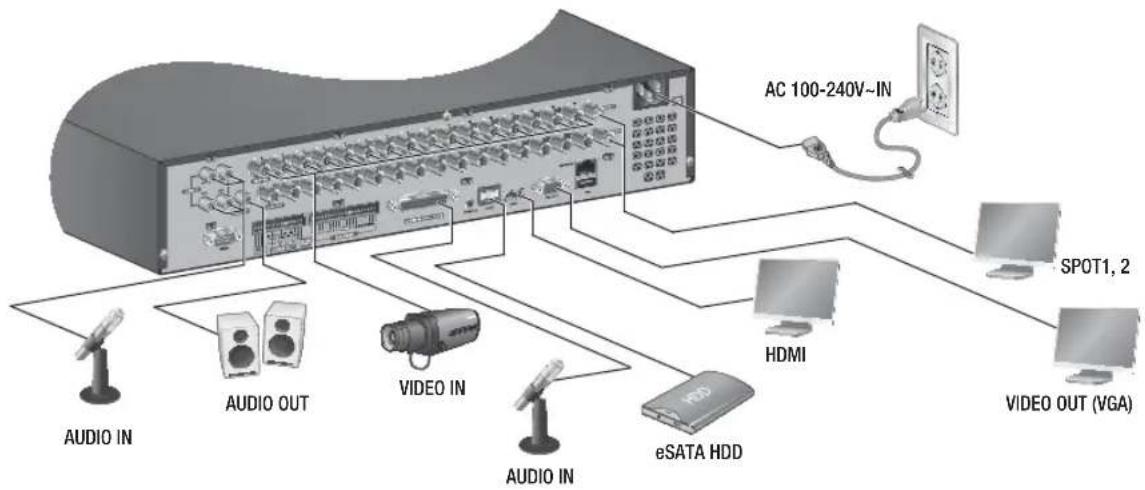

CONNEXION DES APPAREILS EXTERNES

■ Les illustrations suivantes sont extraites du modèle SRD-1656D.
Connexion USB
- Par défaut, un port USB est fourni pour la connexion externe.
- Vous pouvez connecter au port USB un disque dur USB, un lecteur CD/DVD USB, une mémoire USB ou une souris.
- Si un disque dur USB est relié au système, la reconnaissance du périphérique et ses réglages seront disponibles sous « Menu princ. > Périph > Périph. stock. ». (Page 51)
- L'appareil prend en charge une fonction de connexion à chaud permettant la connexion/déconnexion des périphériques USB pendant le fonctionnement du système.

Si le support de stockage USB pour la sauvegarde n'est pas formaté par le produit, formatez-le par un PC en système de fichiers FAT32.
Afin d'éviter que les ports USB soient endommagés, veuillez débrancher les périphériques USB avant d'ouvrir le couvercle avant.
Connexion d'un Disque dur SATA (eSATA) Externe
Le port SATA externe est prévu sur le panneau arrière.
Lorsqu'il est raccordé au système, le disque dur externe SATA (eSATA) peut être reconnu et configuré dans « Menu princ. > Périph > Périph. stock. ».

Pour les connexions de disque dur SATA (eSATA) externe, utilisez un câble inférieur à 1 m de long.
Une déconnexion inattendue d'un périphérique en fonctionnement connecté par eSATA risque de faire redémarrer le système. Vérifiez si le périphérique est en fonctionnement avant de le déconnecter.

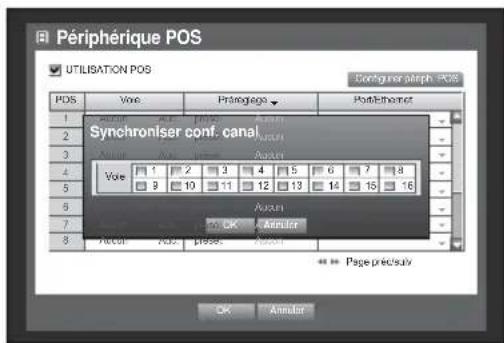

Connexion d'un périphérique POS

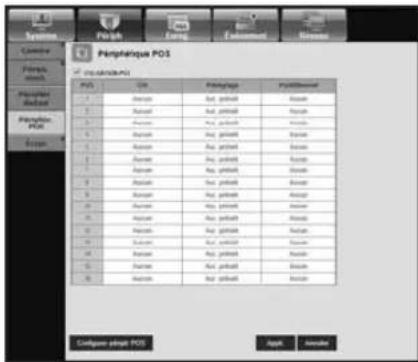

Vous pouvez brancher un périphérique POS au port RS-232C situé à l'arrière du produit à condition de le faire à l'aide d'un câble RS-232C.

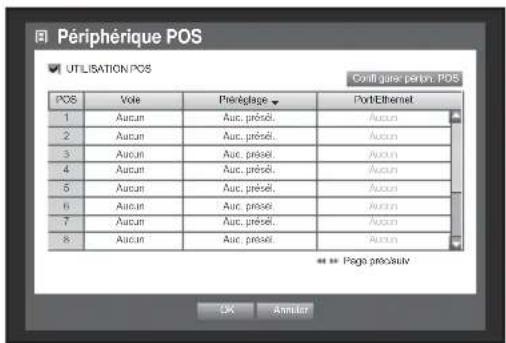

La configuration de la connexion du port RS-232C est disponible via « Menu princ. > Périph > Périphérique POS », appuyez sur le bouton
Connexion des Entrée/sortie de l'alarme
Le port d'entrée/sortie de l'alarme située à l'arrière de l'appareil est composé des éléments suivants.
SRD-876D
- ALARM RESET: À la réception d'un signal de réinitialisation d'alarme, le système annule l'entrée de l'alarme en cours et reprend la détection.
- ALARM OUT 1 \~ 4: Port de sortie de l'alarme

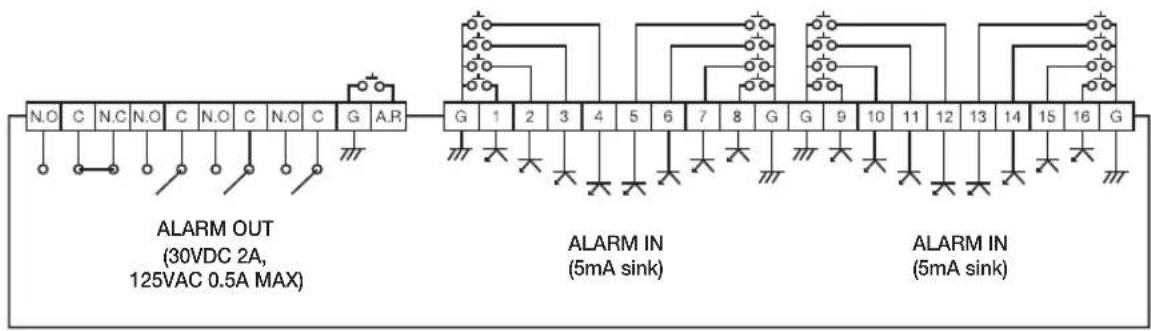

SRD-1656D/1676D
- ALARM RESET: À la réception d'un signal de réinitialisation d'alarme, le système annule l'entrée de l'alarme en cours et reprend la détection.
- ALARM OUT 1 \~ 4: Port de sortie de l'alarme


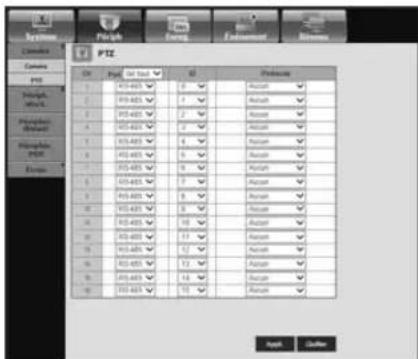

- Vous pouvez connecter et contrôler la caméra PTZ qui prend en charge la communication RS-485.
Vérifiez d'abord si le périphérique RS-485 est compatible avec l'appareil. - Évitez de changer la polarité (+/-) du périphérique RS-485 lors de sa connexion.
La polarité de connexion varie selon le type de caméra utilisée.
Pour de plus amples informations, reportez-vous à la documentation relative à la caméra PTZ concernée.
CONNEXION RÉSEAU
Connexion à Réseau via Ethernet (10/100/1000BaseT)
connexion à d'autres périphériques

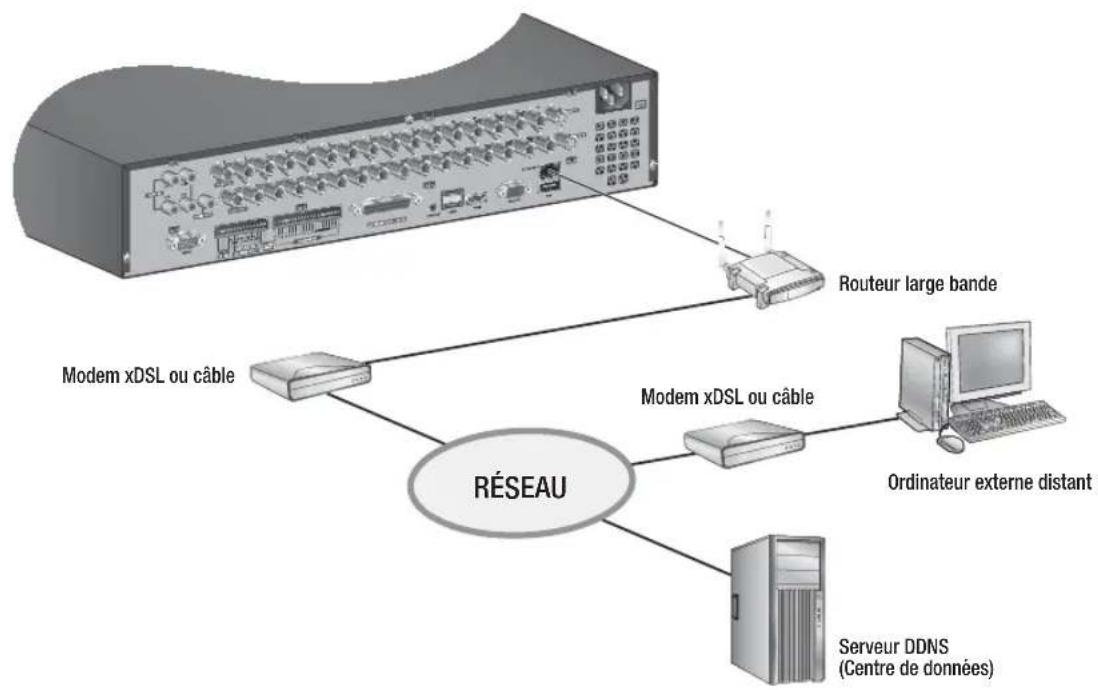

Connexion à Réseau via le routeur


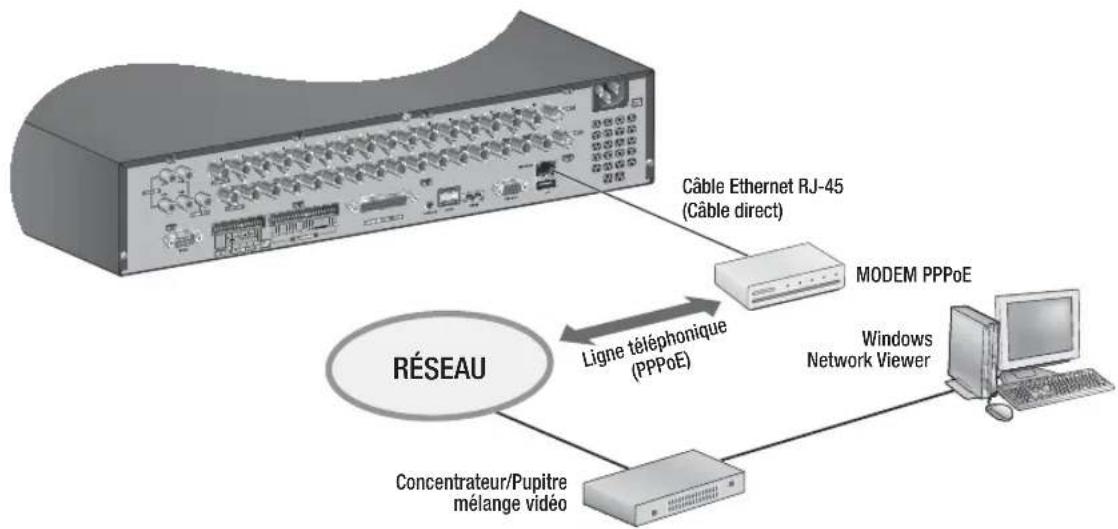

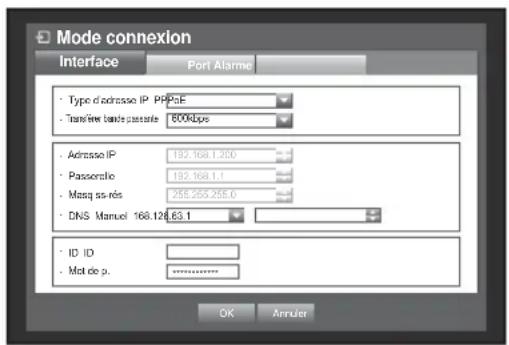

Connexion à Réseau via l'PPPoE
INFORMATIONS PRÉALABLES
Démarrage du système
- Branchez le câble d'alimentation sur l'arrière de l'appareil.
- Appuyez sur et maintenez le bouton de mise sous tension pendant plus de 3 secondes.

- Après le démarrage, environ 10 secondes sont nécessaires pour afficher l'écran.


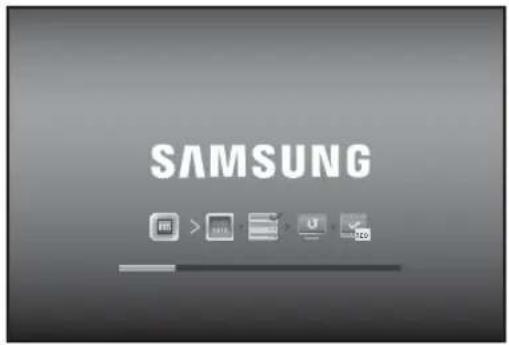

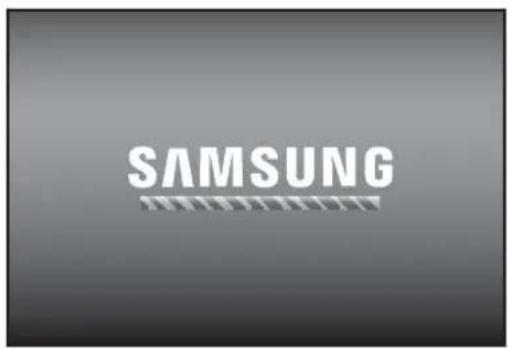

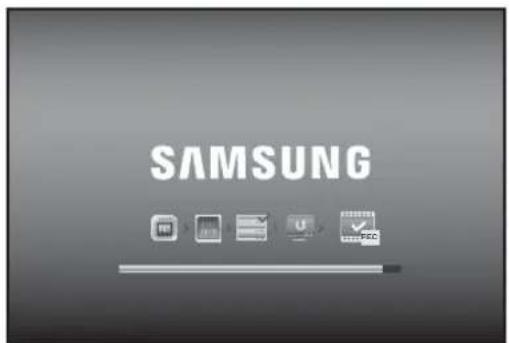

SAMSUNG- L'écran de démarrage apparaît. Le démarrage peut prendre 3 minute environ, comme l'indique l'évolution des icônes. Si un nouveau disque dur est installé, le processus d'initialisation pourra être plus long.


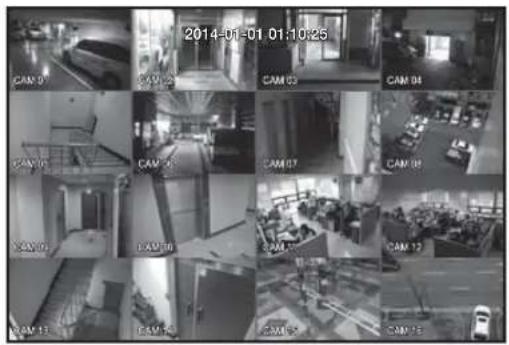

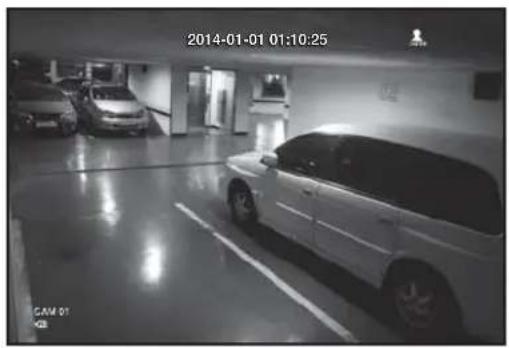

SAMSUNG- L'écran Live (Direct) apparaît avec un bip sonore.
Vous ne pouvez éteindre le système qu'à la condition d'être connecté au magnétoscope numérique. Si vous n'êtes pas administrateur, vous devrez obligatoirement disposer du privilège de fermeture pour arrêter le système.
- Maintenez le bouton [POWER] sur l'avant ou sur la télécommande appuyée pendant plus de 3 secondes, ou cliquez par la droite et cliquez sur
. - La fenêtre de confirmation de « Fermeture » s'affiche.
- Servez-vous des touches directionnelles sur la télécommande ou en façade pour aller sur
puis appuyez sur le bouton [ENTER] ou cliquez sur . Le système s'arrête.

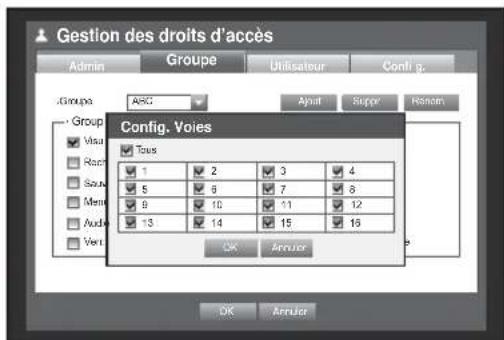

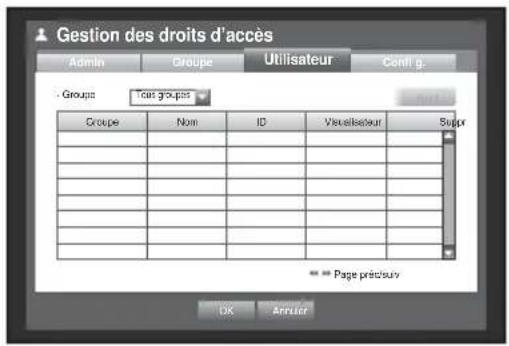

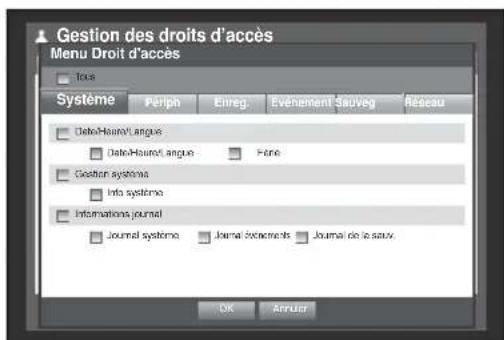

Pour la gestion des droits d'accès, reportez-vous à « Gestion des droits d'accès > Réglage des droits d'accès ». (Page 43)
Pour accéder au magnétoscope numérique ou à un menu limité d'accès, vous devez vous être préalablement connecté au magnétoscope numérique.

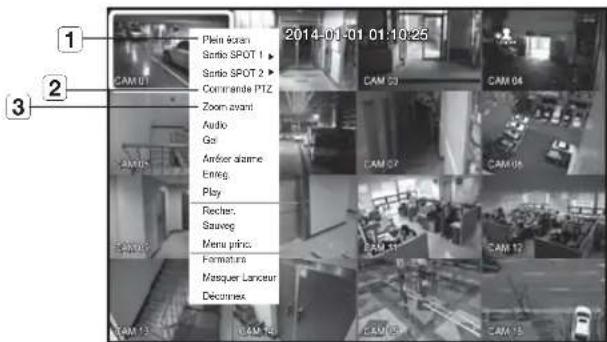

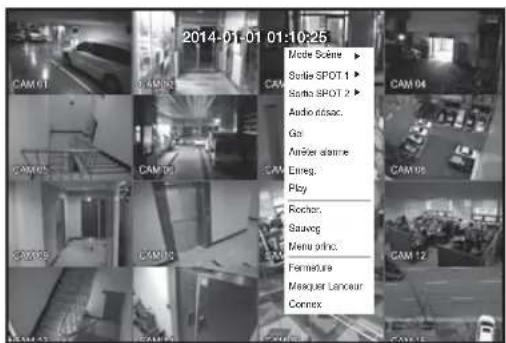

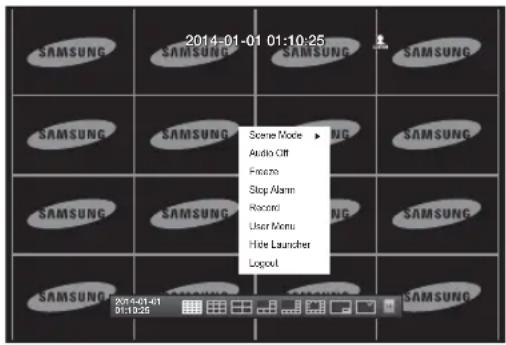

- En mode Live, effectuez un clic droit sur n'importe quelle zone de l'écran.

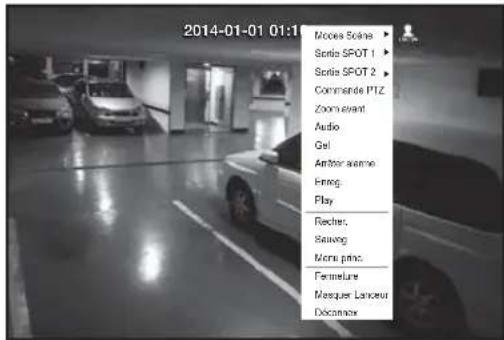

Vous pouvez voir le menu contextuel, tel qu'indiqué dans la figure de droite.
.

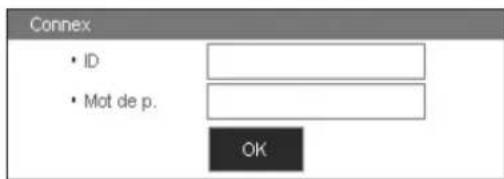

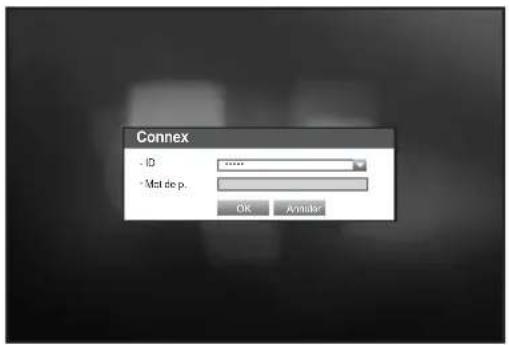

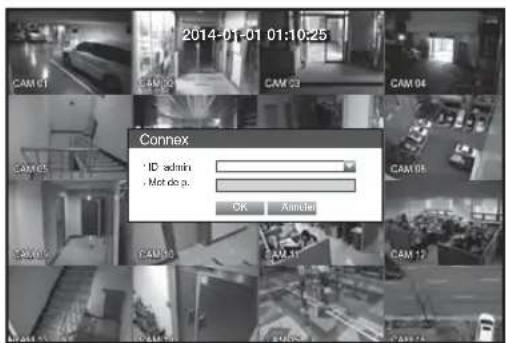

La boîte de dialogue de connexion s'affiche.
Vous pouvez aussi afficher la boîte de dialogue de connexion pour accéder au menu de votre choix en appuyant sur le bouton [MENU] de la télécommande ou en façade.
La boîte de dialogue de connexion s'affichera aussi si vous appuyez sur le bouton de menu de la télécommande ou la façade du magnétoscope numérique lorsque le menu correspondant nécessite une connexion.
- Après la connexion, appuyez sur [RETURN] de la télécommande pour afficher la boîte de dialogue de connexion.
Pour en savoir plus sur les droits d'accès restreints, reportez-vous à « Gestion des droits d'accès > Réglage des droits d'accès ». (Page 43)

L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion.
Réglez le mot de passe de votre réseau sans fil si vous utilisez l'appareil avec un routeur sans fil. Si votre réseau n'est pas protégé par un mot de passe ou si vous utilisez le mot de passe par défaut du routeur sans fil, les données de votre vidéo peuvent être exposées à des menaces potentielles.
■ Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.
Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.

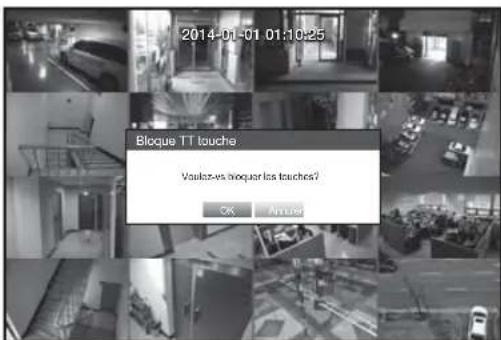

Verrouillage de tous les boutons
Ceci restreint l'accès à tous les boutons disponibles sur le magnétoscope numérique.
-
En mode Live, appuyez sur les boutons suivants, dans l'ordre : [STOP (■)]→[FREEZE]→[STOP (■)]→[FREEZE]→[MENU]. Tous les boutons seront verrouillés. La fenêtre de confirmation
apparait -
Sélectionnez
. Touches les touches sont verrouillées. -
En mode verrouillage, appuyez sur n'importe quel bouton pour afficher un dialogue où vous serez invité à entrer le mot de passe pour déverrouiller les boutons. Le verrouillage des boutons sera désactivé si vous entrez le mot de passe admin.


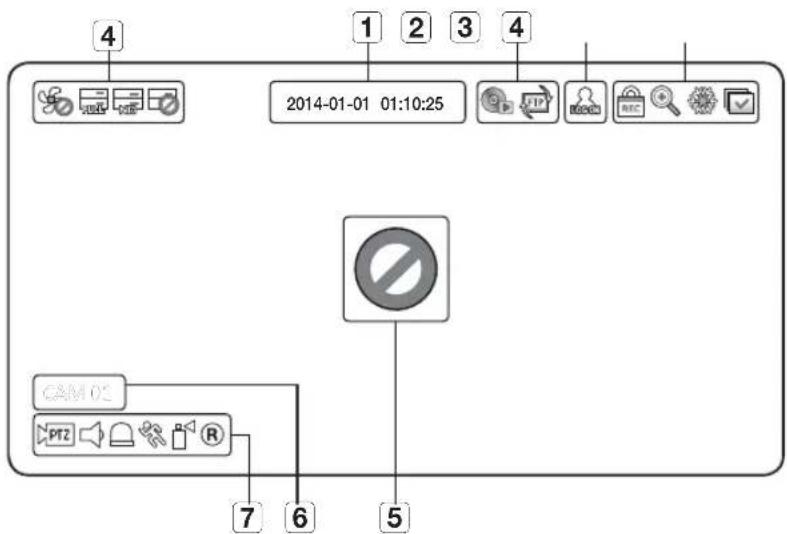

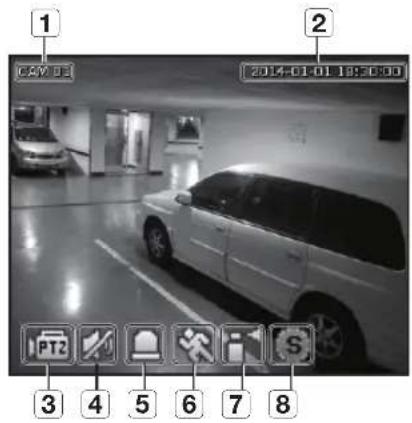

Icônes de l'Écran Live (Direct)
Vous pouvez vérifier l'état ou le fonctionnement du magnétoscope numérique à l'aide des icônes de l'écran Live (Direct).
| Noms des composants Fonctions | |||
| 1 | Date et heure actuelles | Affiche l'heure et la date actuellement sélectionnées. | |
| 2 | Infos identifiant | Lorsque vous êtes connecté, l'icône « LOG ON » s'affiche. | |
| 3 | Mode Écran | [267H] | S'affiche lorsque la lecture est en cours.■ Pour annuler l'enregistrement, entrez le mot de passe. |
![]() | S'affiche lorsque la fonction zoom est active. | ||
![]() | S'affiche lorsque vous appuyez sur le bouton Pause. | ||

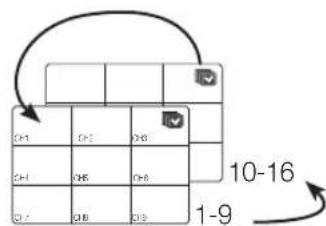

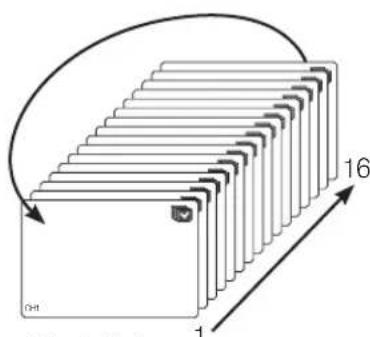

![]() | S'affiche en mode Séq. auto dans lequel tous les canaux sont activés selon l'intervalle de temps spécifié. | ||
| 4 | Système d'exploitation | [207A] | S'affiche en cas de problème lié au ventilateur. |
| [C85D] | S'affiche lorsque le disque dur est plein et le magnétoscope dispose d'un espace insuffisant pour l'enregistrement. | ||
![]() | S'affiche en l'absence de disque dur installé ou lorsque le disque dur existant doit être remplacé. | ||
![]() | S'affiche lorsque le disque dur nécessite une vérification technique. | ||
| [2HZB] | Cela est affiché si l'opération de sauvegarde est en cours. | ||

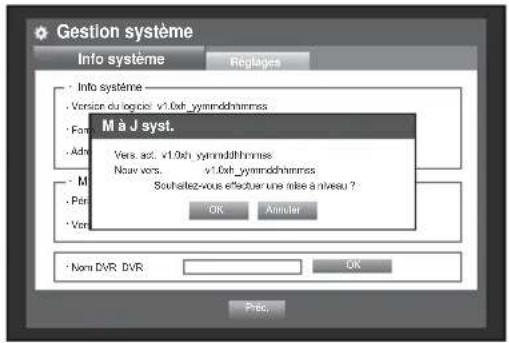

| [0Y3H][7H8S] | S'affiche lorsqu'un nouveau micrologiciel est détecté depuis le réseau.S'affiche en l'absence de toute entrée lorsque la caméra est réglée sur <ON>. | ||
| 5 | État de l'entrée vidéo | ||
| Rien ne s'affichera à l'écran si la caméra est réglée sur <OFF>. | |||
| 6 | Nom/canal de caméra | Affiche le nom de la caméra et le canal modifié, selon le cas. | |
| 7 | Fonctionnement de la caméra | ![]() | S'affiche sous forme de réglage PTZ et en jaune lorsque PTZ est en cours d'utilisation. |
![]() | Affiche l'activation/assourdissement audio.Ne s'affiche pas en mode vidéo en cas de désactivation. | ||
![]() | Si le capteur est réglé sur <ON>, le signal d'entrée s'affichera à l'écran du canal connecté. | ||
| [3ABC] | S'affiche en cas de détection de mouvement lorsque la fonction Détection mouv est réglée sur <ON>. | ||
— | Apparait quand la détection de tempérage est fixée sur <ON> et une tentative de tempérage est détectée. | ||
![]() | Affiche le mode d'enregistrement en cours sous Enreg./Événement/Calend. | ||
Info erreur
- Si le disque dur interne n'est pas connecté, le message apparaîtra « PAS DE DD » ( ) ; en cas de problème, vous verrez le message « ÉCHEC DISQUE DUR » ( ) afficher dans le coin supérieur gauche de l'écran. Le cas échéant, contactez le centre de dépannage pour demander de l'assistance car ceci peut provoquer un dysfonctionnement au niveau de l'enregistrement, de la lecture et de la sauvegarde.
- Si le ventilateur ne fonctionne pas correctement ou connaît une défaillance, la fenêtre
apparaîtra et l'icône Err. ventil ( ) s'affichera dans le coin supérieur gauche de l'écran. Dans ce cas, vérifiez le bon fonctionnement du ventilateur interne.
Lorsqu'une erreur se produit au niveau du ventilateur, la durée de vie du produit risque d'en être affectée. Il convient donc, dans ce cas, de faire appel à l'assistance du centre de dépannage.

Si vous voyez s'afficher les icônes Err. ventil, PAS DE DD ou ÉCHEC DISQUE DUR, contactez le centre de dépannage pour de plus amples renseignements.
Menu Écran Live (Direct)
Outre l'utilisation des boutons situés sur la télécommande ou en façade, vous pouvez accéder au menu souhaité en effectuant un clic droit sur n'importe quelle zone en mode Live.
Un clic sur la droite ouvre le menu contextuel qui montre différents éléments du menu selon le cas, comme l'état connecté/déconnecté, mode division écran, et diverses conditions de fonctionnement.

- Les éléments de menu sous Recher., Enreg., Sauveg, Fermeture et PTZ peuvent être désactivés, en fonction des droits d'accès de l'utilisateur.

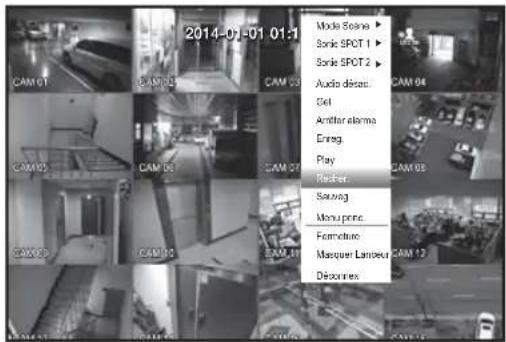

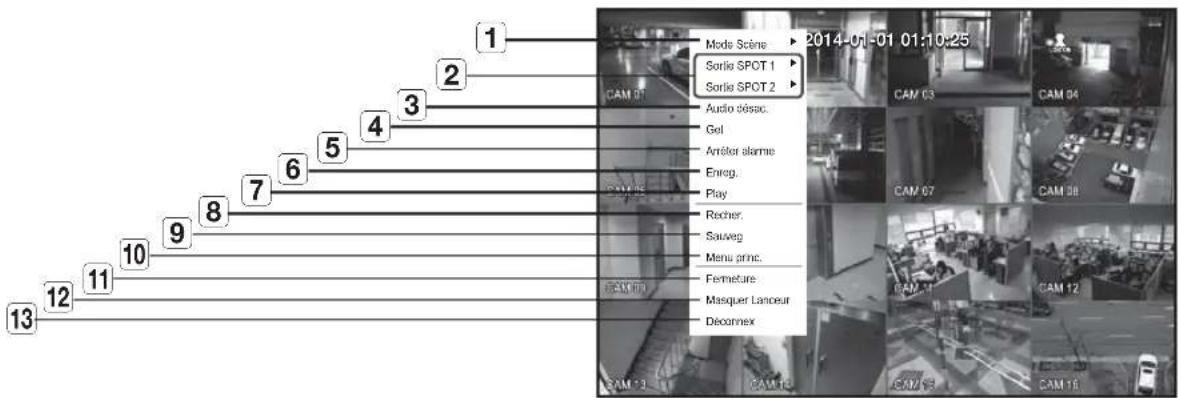

Menu Mode partagé
Le menu contextuel en mode partagé dépend de l'état d'activation/désactivation.
| 1 | Mode Scène | Reportez-vous à « Mode Live ». (Page 33) |
| 2 | Sortie SPOT 1/2 | Reportez-vous à « Sortie Spot ». (Page 35) |
| 3 | Audio activé/désac. | Reportez-vous à « Activation/Désactivation Audio ». (Page 36) |
| 4 | Gel | Reportez-vous à « Gel ». (Page 36) |
| 5 | Arrêter alarme | Arrête la sortie d’alarme et le suivi d’événement. Reportez-vous à « Suivi D’événement ». (Page 37) |
| 6 | Enreg./Arrêt | Début/arrête l’enregistrement standard. |
| 7 | Play | Lit les résultats de la recherche (données). Reportez-vous à « Recherche et lecture > Lecture ». (Page 85) |
| 8 | Recher. | Reportez-vous à « Recherche et lecture > Recherche ». (Page 82) |
| 9 | Sauveg | Reportez-vous à « Menu princ.> Réglage de la sauvegarde ». (Page 64) |
| 10 | Menu princ. | Accède au menu principal. Reportez-vous à la section Utilisation du magnétoscope numérique. (Page 38) |
| 11 | Fermeture | Met hors tension le magnétoscope numérique. |
| 12 | Afficher/Masquer Lanceur | Affiche ou masque le lanceur. Reportez-vous au « Afficher / Masquer le Menu Lanceur ». (Page 32) |
| 13 | Connexion/ Déconnexion | Vous pouvez vous connecter ou vous déconnecter. |

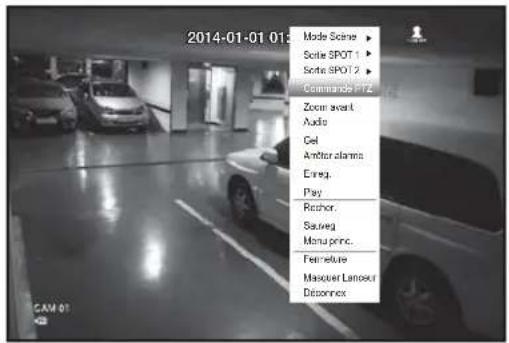

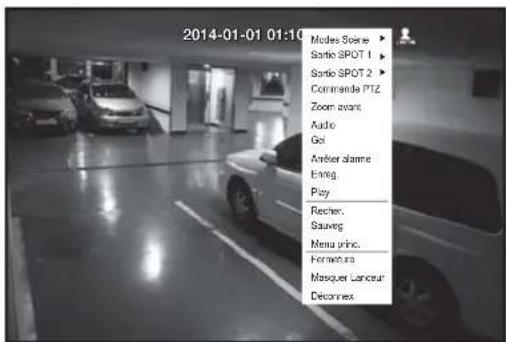

Menu Mode Unique
Le menu Mode Unique n'est disponible qu'en mode Unique.
Le menu qui s'affiche comme
| Menu Fonctions | ||
| 1 | Plein écran | Sélectionnez le canal souhaité puis cliquez dessus en mode Part. pour basculer sur le mode plein écran du canal sélectionné. |
| 2 | Commande PTZ | Accède au menu Commande PTZ.Le menu PTZ est activé uniquement en mode Live 1 Canal. (Page 79) |
| 3 | Zoom avant | Agrandit l'image sélectionnée. (Page 36) |
Afficher / Masquer le Menu Lanceur
Vous pouvez utiliser le menu Lanceur apparaissant en bas de l'écran Live (Direct) afin d'y accéder.
- En mode Live, faites un clic droit pour afficher le menu contextuel puis sélectionnez
ou .
Si
- Si
est sélectionné, le Menu Lanceur apparaît en bas de l'écran.
Si vous cliquez sur le Menu Lanceur avec la souris, vous accédez directement au menu.

Si aucune entrée n'est saisie pendant 10 secondes, le menu disparaîtra de l'écran.
■ Le menu Lanceur n'est accessible que via la souris.
■ Les modèles SRD-876D ne prennent pas en charge le mode partagé en 16.

| Menu Fonctions | ||
| 1 | Date/Heure | Affiche l'heure et la date actuellement sélectionnées.L'indication AM/PM s'affiche lorsque vous réglez le format horaire sur 12 heures dans « Système > Date/Heure/Langue > Heure ». (Page 38) |
| 2 | Mode Écran | Appuyez sur ce bouton pour faire basculer le mode d'affichage de l'écran en séquence.Le mode actuellement sélectionné apparaît en surbrillance en blanc. |
| 3 | Bouton Extension de menu | Cliquez sur ce bouton pour afficher le menu masqué à droite. |
| 4 | Audio Active/désactive le son du canal sélectionné. | |
| 5 | Zoom Agrandit la zone sélectionnée. Ceci n'est disponible qu'en mode Single Live. | |
| 6 | PTZ | Exécute le lanceur de la Commande PTZ.Le lanceur de la commande PTZ sera actif sur l'écran Direct après avoir sélectionné un seul canal. |
| 7 | Alarme Arrête l'alarme si celle-ci est activée. | |
| 8 | Gel Gèle temporairement l'écran Live (Direct). | |
| 9 | Lecture | Bascule en mode Lecture en cas d'existence de fichier à lire, et dans le cas contraire, passe en mode Recherche. |
| 10 | Enregistrement Marche/arret de l'enregistrement dans l'écran Live (Direct). | |
Les modèles SRD-1656D/1676D affichent les images Live de 16 canaux dans un total de 8 dispositions d'écrans partagés.
Changement du mode écran

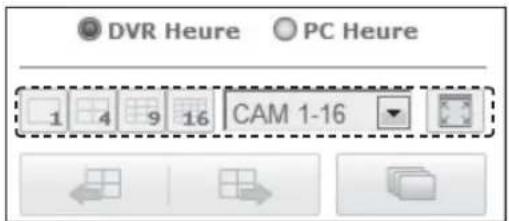

Pour changer de menu partagé, sélectionnez un mode d'écran dans le menu Lanceur ou effectuez un clic droit sur un mode d'écran dans le menu contextuel.
Appuyez sur le bouton [MODE] situé en façade ou sur la télécommande pour changer de mode selon la séquence des éléments de menu du lanceur.

- Les modèles SRD-876D ne prennent pas en charge le mode partagé en 16.
| CH1 | CH2 | CH3 | CH4 |
| CH5 | CH6 | CH7 | CH8 |
| CH9 | CH10 | CH11 | CH12 |
| CH13 | CH14 | CH15 | CH16 |
Mode partagé en 16 Mode partagé en 9 Mode partagé en 4 Mode partagé en 7
| CHE CH3 | CH4 | CH5 | |
| CH6 | CH1 | CH7 | |
| CH8 | CH9 | ||
| CH10 | CH11 | CH12 | CH13 |
| CH1 CH3 | CH2 | |||||||
| CH4 CH5 | CH6 | |||||||
| CH7 | CH8 | CH9 | CH10 | CH11 | CH12 | CH13 | CH14 | CH15 |
| CH1 | CH2 |
| CHI |
Mode partagé en 13 Mode partagé en 16(A) PIP

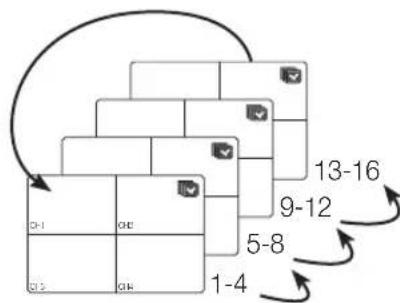

Séquence auto
Basculement en mode partagé
Les modèles SRD-1656D/1676D affichent 16 images Live selon la séquence suivante : mode Unique, mode partagé en 4 et mode partagé en 9.
Séquence auto
Mode partagé en 4

En mode Unique, lorsque vous avez spécifié
En mode partagé, lorsque vous avez spécifié

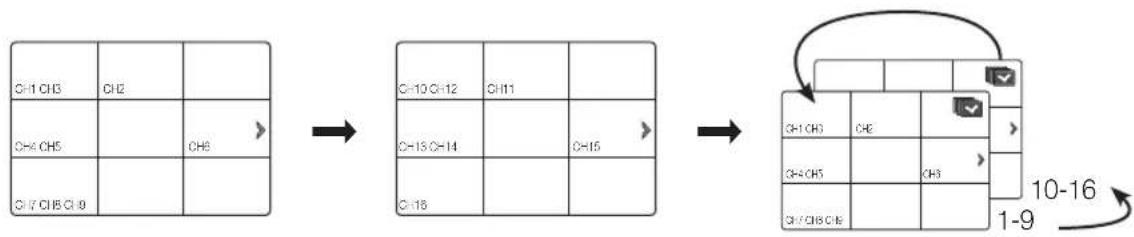

Basculement manuel
Appuyez sur le bouton gauche/droit situé en façade ou sur la télécommande ou cliquez sur la touche directionnelle <◀/▶> pour passer sur le mode partagé suivant.
- Lorsque vous appuyez sur le bouton de direction vers la droite [▶] en mode partagé en 9 : Mode partagé en 9 (canaux CH 1\~9) → Mode partagé en 9 (canaux CH 10\~16) → Séquence auto
- Lorsque vous appuyez sur le bouton de direction vers la droite [▶] en mode partagé en 4 : Canaux (CH 1\~4) → Canaux (CH 5\~8) → Canaux (CH 9\~12) → Canaux (CH 13\~16) → Séquence auto
Réglage de canal
Vous pouvez afficher le canal dans la zone de votre choix d'un écran partagé.
-
Positionnez le curseur sur le nom de la caméra de chaque canal afin d'afficher la touche <▼> à la droite de l'écran.
-
Cliquez sur un nom de caméra afin d'afficher une liste de canaux dans lesquels vous pourrez sélectionner un canal différent.
-
Sélectionnez un canal de votre choix et cliquez dessus. Le canal choisi devient le canal en cours. Utilisez le curseur pour sélectionner le canal de votre choix et déplacez-le vers le canal souhaité par glisser-déposer. Cette manœuvre peut également modifier la position du canal.

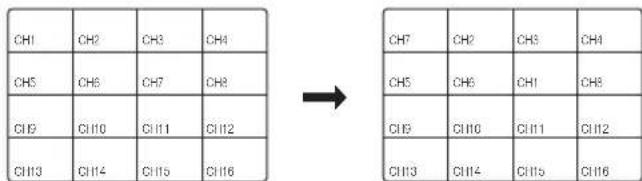

■ Ex : en basculant du canal CH 1 au canal CH 7
En mode partagé, sélectionnez et double-cliquez sur le canal de votre choix pour passer au mode Unique correspondant.
Appuyez sur le bouton numérique correspondant au canal de votre choix en façade ou sur la télécommande afin de basculer sur le mode Unique y afférent.
Reportez-vous à « Télécommande > Utilisation des boutons du pavé numérique ». (Page 15)
Ex : lorsque vous double-cliquez sur le canal CH 3 ou appuyez sur le numéro 3 de la télécommande ou en façade.
Le contrôle de la Sortie Principale est indépendant du mode Live, qui assure le suivi d'un canal spécifique via le port Sortie principale.
Sélection d'un mode Sortie principale
Si un événement se produit tel que celui d'un capteur, d'un déplacement ou d'une alarme depuis le port Sortie principale en connexion avec un écran, vous pourrez sélectionner un mode d'écran de sortie.
-
En mode Live, effectuez un clic droit sur n'importe quelle zone de l'écran. Le menu Live s'affiche.
-
Cliquez sur Sortie principale L'écran partagé apparaît selon la source de la Sortie principale. (Page 57)
Sortie SPOT 1 : Il est compatible avec la séquence automatique et le mode simple par défaut. Il supporte en supplément les modes partagés en 16, en 9 et en 4 si la sortie sélectionnée est

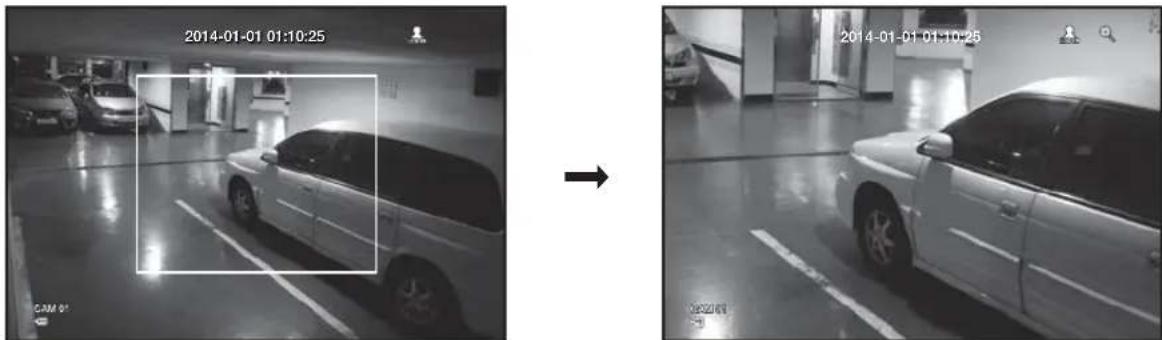

ZOOM
Ceci n'est disponible qu'en mode Single Live. En mode Unique, sélectionnez une zone de votre choix et servez-vous de la fonction Zoom pour l'élargir au double de sa taille.
-
Effectuez un clic droit et sélectionnez
dans le menu contextuel qui s'affiche. Appuyez sur le bouton [ZOOM] en façade ou sur la télécommande ou cliquez simplement sur dans le menu du lanceur. La boîte de dialogue Zoom apparaît.
-
Servez-vous des touches directionnelles ou faites un glisser-déposer pour spécifier une zone à agrandir.
-
Appuyez sur le bouton [ENTER] ou double-cliquez sur la zone sélectionnée pour l'agrandir au double de sa taille.
■ Sur l'image agrandie, servez-vous des boutons directionnels (▲▼◀▶) de la télécommande ou en façade pour déplacer la zone agrandie.
- Appuyez sur le bouton [ZOOM] de la façade ou sur la télécommande pour désactiver le zoom.
Vous pouvez activer/désactiver le son correspondant au canal en mode Live.
ACTIVATION/DÉSACTIVATION AUDIO en Mode Unique
Cliquez sur l'icône audio (☐) à l'écran ou appuyez sur le bouton [AUDIO] en façade ou sur la télécommande pour activer/désactiver la fonction audio.

Seul le canal pour lequel l'option
GEL
Cette option n'est disponible que sous le mode Live qui interrompt temporairement la lecture de l'image Live.
- Appuyez sur le bouton [FREEZE] en façade ou sur la télécommande ou cliquez sur < * > dans le menu du lanceur.
La lecteur de l'image est temporairement arrêtée.
■ Le son continue de jouer en pause.
- Appuyez à nouveau sur le bouton [FREEZE] ou cliquez sur < * >. Ceci désactive la fonction de gel.
Ceci affiche le canal en synchronisation avec un événement spécifique (Capteur/Mouvement/Perte vidéo/Sabotage) lorsque celui-ci survient.
Dans « Écran > Affichage évén. », réglez le suivi d'événement sur ON/OFF et spécifiez le temps d'affichage de l'événement. (Page 56)
- Si plusieurs événements se produisent en même temps, l'écran basculera en mode partagé.
- 2\~4 événements : mode partagé en 4
- 5\~9 événements : mode partagé en 9
- 10\~16 événements : mode partagé en 16
- Si le deuxième événement se produit durant la durée définie pour

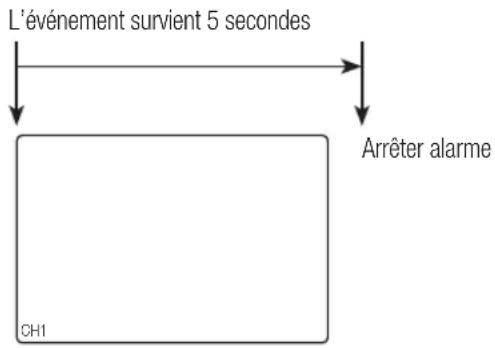

Ex : lorsque vous réglez


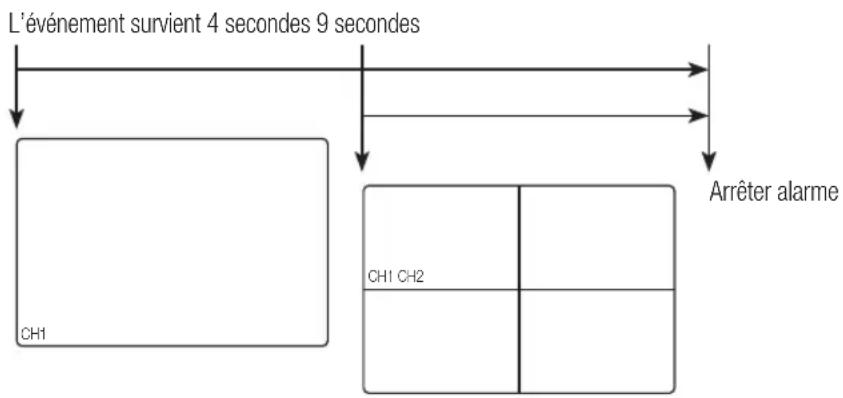

■Ex : lorsque vous réglez

■ Appuyez sur le bouton [ALARM] pour réinitialiser les réglages de l'alarme et désactiver le mode d'événement en cours.
Si une alarme est activée dans les conditions que vous avez définies pour l'enregistrement de l'événement et les durées antérieure/supérieure à l'alarme, l'enregistrement de l'événement sera exécuté.
■ Ceci s'applique également à l'écran de Sortie SPOT.

En cas d'événements en continu tels que la détection de mouvement, commuter sur un autre affichage de mode partagé peut ne pas être immédiat si une concatenation d'événements s'enchaîne, même lorsque vous avez arrêté l'alarme de l'événement.
Vous pouvez confi gurer les propriétés du système, les périphériques et les options à la fois pour l'enregistrement, l'événement, la sauvegarde et le réseau.
Vous pouvez configurer les options Date/Heure/Langue, Droits d'accès, Propriétés du système et Journal.

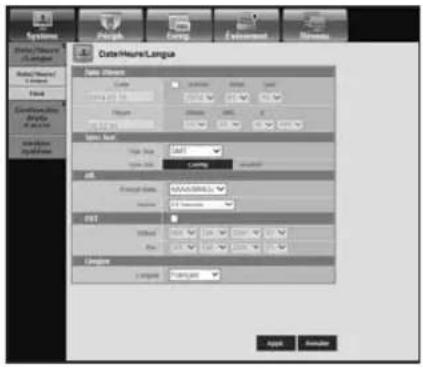

Date/Heure/Langue
Vous pouvez vérifier et configurer les réglages de Date/Heure actuelles, les propriétés liées à l'heure ainsi que la langue utilisée pour l'interface à l'écran.

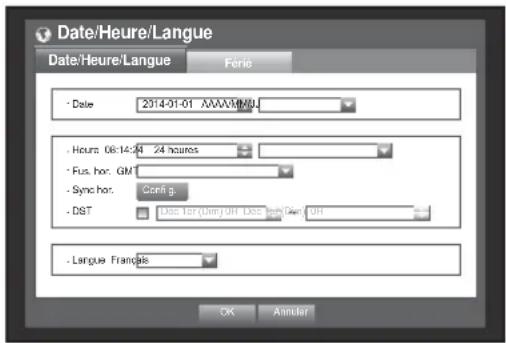

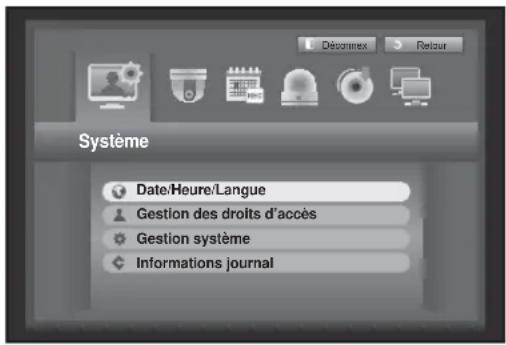

Réglage de Date/Heure/Langue
Spécifiez les réglages de Date/Heure/Langue
L'utilisation de la souris peut faciliter la configuration.
- Appuyez sur le bouton [MENU] de la télécommande ou en façade.
Si vous n'êtes pas connecté, le système affichera une fenêtre de connexion. Reportez-vous à « Connex ». (Page 26)
- Servez-vous des boutons directionnels gauche/droite (◀▶) pour sélectionner
.
Le menu de configuration des propriétés système est sélectionné.
-
Servez-vous des boutons directionnels haut/bas (▲▼) pour sélectionner
puis appuyez sur le bouton [ENTER]. -
Sélectionnez
. Une boîte de dialogue s'affiche permettant de configurer les options de Date, d'Heure et de Langue.
- Date : règle la date apparaissant à l'écran. Vous pouvez sélectionner le format de la date.
- Heure : règle l'heure et le format de l'heure apparaissant à l'écran. Sélectionnez l'une des valeurs <24 Heures, 12 Heures (AM/PM)>.
- Fus. hor. : règle le fuseau horaire dans votre région en fonction du temps moyen de Greenwich (GMT).
■ GMT (Temps moyen de Greenwich) est le temps universel standard adopté pour le calcul des fuseaux horaires dans le monde.


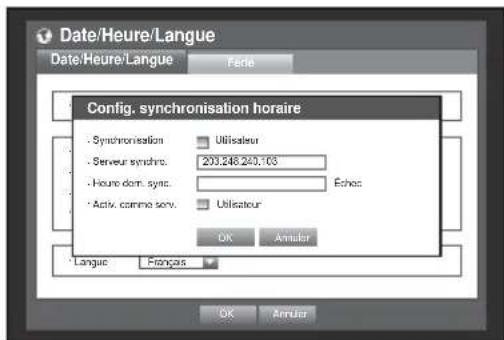

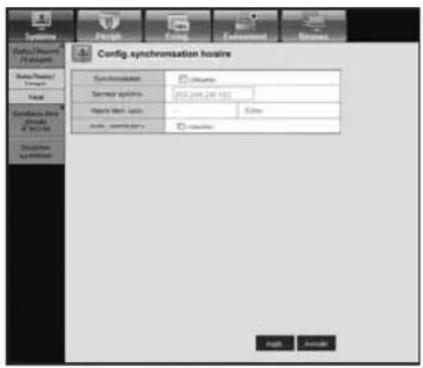

- Serveur synchro. : entrez l'adresse IP ou l'URL du serveur de synchronisation.
- Heure dern. sync. : affiche l'heure de synchronisation la plus récente depuis le serveur de synchronisation sélectionné.
- Activ. comme serv. : réglez ceci sur
pour permettre au magnétoscope numérique de jouer le rôle de serveur de synchronisation pour d'autres magnétoscopes numériques.
- Langue : sélectionnez la langue de votre choix. Règle la langue de l'interface.
Anglais, Français, Allemand, Espagnol, Italien, Chinois (Simplifié), Russe, Coréen, Polonais, Japonais, Néerlandais, Portugais, Turque, Tchèque, Danois, Suédois, Thaï, Roumain, Serbe, Croate, Hongrois, Grecque, Chinois (Traditionnel), Finlandais et Norvégien sont disponibles.
- Lorsque la configuration des options Date/Heure/Langue est terminée, appuyez sur
.

- Vous pouvez également utiliser les boutons numériques de la télécommande ou en façade afin d'entrer les valeurs pour la Date, l'Heure et d'autres champs numériques.
Réglage des jours fériés
Vous pouvez définir des dates spécifiques pour les jours fériés selon vos préférences.
Les jours fériés s'appliquent également aux options
L'utilisation de la souris peut faciliter la configuration.
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour sélectionner puis appuyez sur le bouton [ENTER]. - Sélectionnez

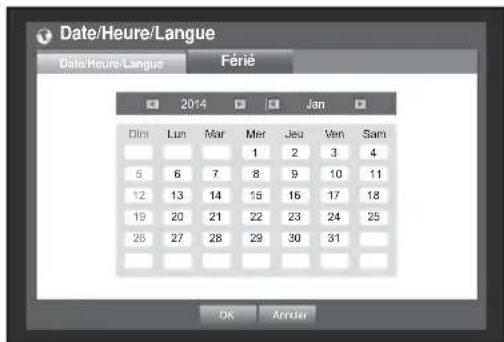

. Un calendrier apparaît permettant de configurer les jours fériés. -
Servez-vous des boutons directionnels gauche/droite <◀▶> pour sélectionner l'année ou le mois puis appuyez sur le bouton [ENTER].
-
Utilisez les boutons directionnels (▲▼◀▶) pour sélectionner la date de votre choix puis appuyez sur le bouton [ENTER].

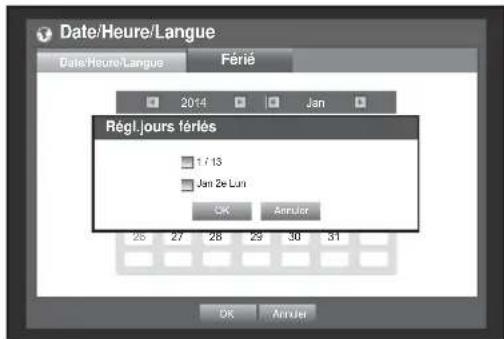

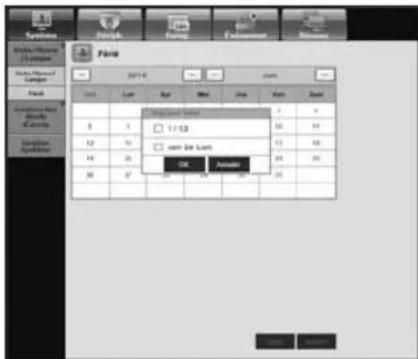

Vous verrez s'afficher l'écran « Régl.jours fériés ».
Ex : sélectionnez le 13 janvier et cochez <1/13> uniquement pour faire du 13 janvier un jour férié. Cochez à la fois <1/13> et
- Lorsque la configuration de l'option Férié est terminée, appuyez sur
L'utilisation de la souris peut faciliter la configuration.
① Sélectionnez l'année et le mois.
Sélectionnez la touche directionnelle gauche/droite < ➞ sur le côté gauche/droit de l'année/du mois puis appuyez sur le bouton [ENTER] pour ajuster les réglages de l'année/du mois d'une unité.
② Utilisez les boutons directionnels pour sélectionner une date puis appuyez sur le bouton [ENTER].
- Une date avec les données enregistrées à rechercher apparaît en jaune dans Journal système, Journal événements, Rech par heure et Recherche par événement.

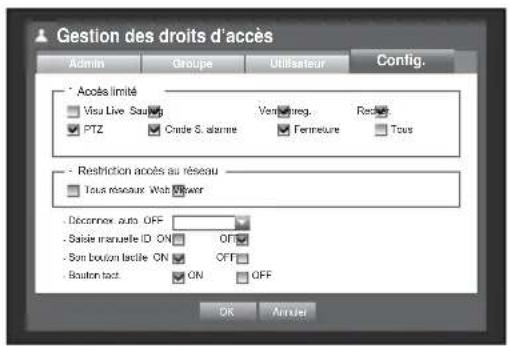

Gestion des droits d'accès
Vous pouvez définir les droits d'accès de chaque utilisateur pour une fonction et des réglages spécifiques du magnétoscope numérique.

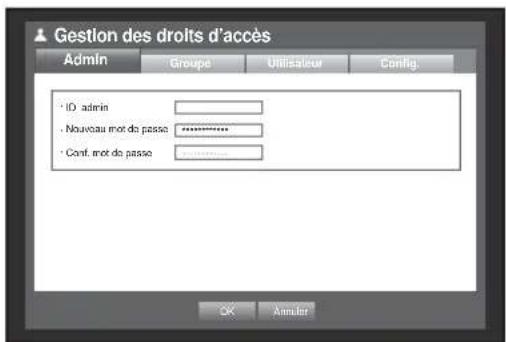

Réglages de l'administrateur
Vous pouvez définir et modifier l'ID et le mot de passe de l'administrateur.
L'administrateur peut utiliser et définir tous les éléments de menu et les fonctions.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. -
Sélectionnez
. Une boîte de dialogue permettant la saisie des données relatives à l'ID et au mot de passe de l'administrateur apparaît. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez respectivement l'ID et le mot de passe.
L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion.
■ Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.
Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.
- Lorsque la configuration de l'administrateur est terminée, appuyez sur
.

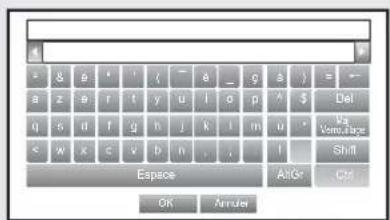

Utilisation du clavier virtuel
① La fenêtre du clavier virtuel apparaît pour la saisie de caractères alphanumériques.
② Utilisez les boutons directionnels (▲▼◀▶) pour aller sur le caractère de votre choix puis appuyez sur le bouton [ENTER].
③ Dans la zone de saisie de texte du clavier virtuel, une liste de mots s'affiche contenant le caractère sélectionné.
④ Sélectionnez un mot dans la liste ou servez-vous du clavier pour saisir le mot en entier.
⑤ Sélectionnez
Pour les majuscules, utilisez le bouton
Pour les caractères spéciaux, utilisez le bouton
- Un clavier virtuel s'utilise de la même manière qu'un clavier normal en usage dans votre région géographique.
La saisie de l'identifiant est sensible à la casse en ce qui concerne les caractères alphanumériques uniquement.
En ce qui concerne le mot de passe, utilisez des lettres et des caractères spéciaux, à l'exception de <> et "<">.
- Vous pouvez utiliser les boutons numériques de la télécommande ou en façade.

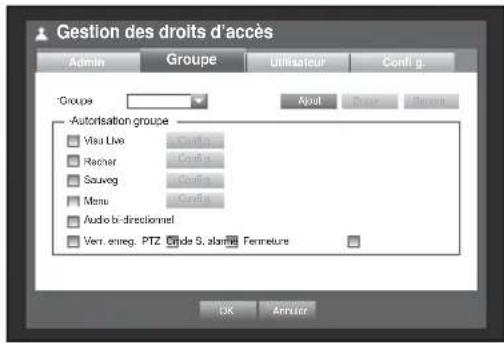

Réglages du groupe
Vous pouvez créer un groupe d'utilisateur et configurer des droits d'accès spécifiques à un groupe d'utilisateur. Vous pouvez enregistrer un utilisateur pour chaque groupe dans
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. -
Sélectionnez
. Une fenêtre de configuration pour , , et . -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Ajout, Suppr, Renom. : vous pouvez ajouter, supprimer, renommer un groupe ou modifier les droits d'accès accordés à ce dernier.
- Ajout : Lorsque vous exécutez le magnétoscope numérique pour la première fois à l'aide du compte admin, il n'existe pas encore d'autre compte que celui de l'admin. Par conséquent, tous les boutons sauf Ajout seront désactivés. Sélectionnez
- Suppr : Supprime un groupe d'utilisateurs déjà enregistré. La sélection de Supprimer entraîne la suppression de tous les comptes utilisateur appartenant à ce groupe.
- Renom. : Renomme un groupe d'utilisateurs déjà enregistré. Sélectionnez
Pour entrer un nom de groupe, reportez-vous à la section « Utilisation du clavier virtuel ». (Page 40)
- Autorisation groupe : définit les droits d'accès aux éléments de menu de chaque groupe. Les utilisateurs d'un groupe peuvent accéder aux fonctions cochées.
- Lorsque la configuration du groupe est terminée, appuyez sur
.
Pour définir une autorisation de groupe
Vous pouvez définir les droits d'accès des utilisateurs de groupe au menu en fonction du canal utilisé.
- Sélectionnez un menu auquel les droits d'accès ont été affectés au groupe en question. Le menu auquel ont été attribués les droits d'accès du groupe est affiché dans le menu Live dès qu'un utilisateur du groupe concerné se connecte.
- Visu Live : Vous pouvez définir les droits d'accès à l'écran Live (Direct) en fonction du canal utilisé.
- Recher. : Vous pouvez définir les droits d'accès au menu Recher, en fonction du canal utilisé.
- Sauveg : Vous pouvez définir les droits d'accès au menu Sauveg en fonction du canal utilisé.
- Menu : Vous pouvez définir les menus accessibles via des droits d'accès spécifiques.
- Audio bi-directionnel : Vous serez autorisé à utiliser les fonctions audio en duplex.
- Verr. enreg., PTZ, Cmde S. alarme, Fermeture : Sélectionnez un élément à ajouter aux droits d'accès.
- Sélectionnez
. Sélectionnez et affectez un utilisateur de groupe de sorte que celui-ci puisse accéder au menu spécifié.
Si l'admin restreint tous les droits d'accès d'un groupe ajouté, les utilisateurs de ce groupe ne pourront accéder qu'aux seuls menus par défaut et ne pourront modifier que leur propre mot de passe.
-
Lancez le magnétoscope numérique. Si tous les droits d'accès sont restreints, seul la boîte de dialogue Connex apparaîtra.
-
Connectez-vous à l'aide d'un ID utilisateur enregistré.
-

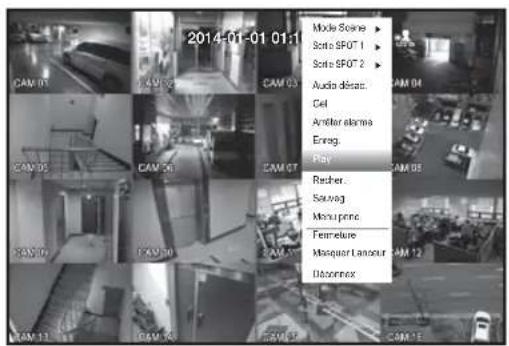

Cliquez avec le bouton droit de la souris n'importe où sur l'écran. Si tous les droits d'accès sont restreints, seul les menus contextuels accessibles apparaîtront.
Si vous vous connectez à l'aide d'un compte utilisateur qui a fait l'objet d'une restriction d'accès au menu, vous ne pourrez modifier que votre propre mot de passe.
- Connectez-vous en utilisant votre compte.
-
Sélectionnez
-
Sélectionnez

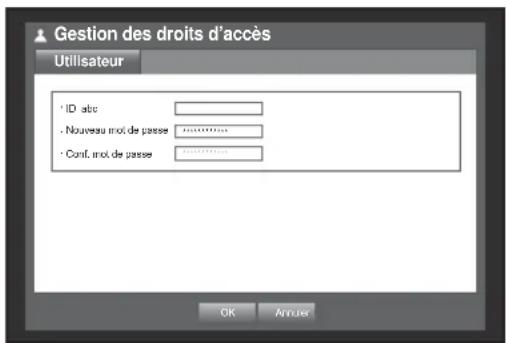

. La boîte de dialogue de configuration du mot de passe apparaît. -
Saisissez un nouveau mot de passe.
-
Sélectionnez
. Votre modification de mot de passe est ainsi appliquée.


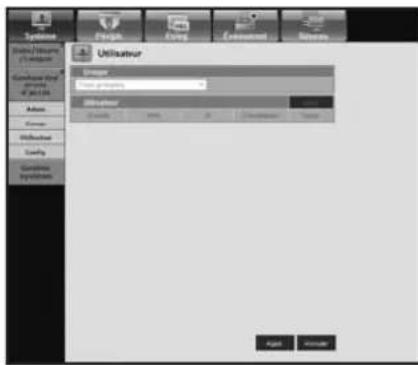

Vous pouvez ajouter un utilisateur et modifier les informations d'un utilisateur enregistré.
Un utilisateur ne peut être ajoute que si un groupe a ete prealablement cree dans le menu
L'utilisation de la souris peut faciliter la configuration.
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. - Sélectionnez

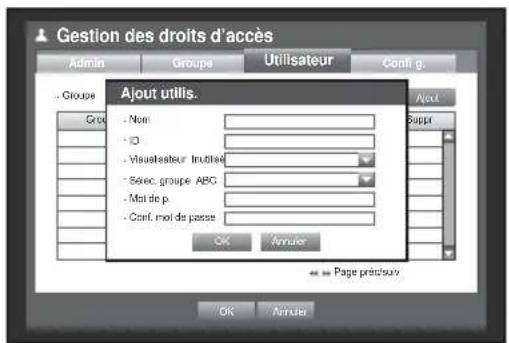

. Une fenêtre Ajout utilis. apparaît. - Servez-vous des boutons directionnels (▲▼◀▶) pour sélectionner
dans la fenêtre. Une fenêtre « Ajout utilis. » apparaît. - Vous pouvez configurer les réglages de Network Viewer y compris le nom, l'ID, le visionneur, le groupe sélectionné et le mot de passe.
Le résultat de la configuration de l'utilisateur apparaît dans la fenêtre
Pour changer la propriété de l'utilisateur, allez sur « Mod. uti. ». La fenêtre « Mod. uti. » apparaît lorsque vous sélectionnez un élément à modifier dans la fenêtre
■ Reportez-vous à « Connexion de Web Viewer (Windows) ». (Page 88)
Pour de plus amples informations concernant l'utilisation de Network Viewer, reportez-vous au guide d'utilisation de Network Viewer.
.

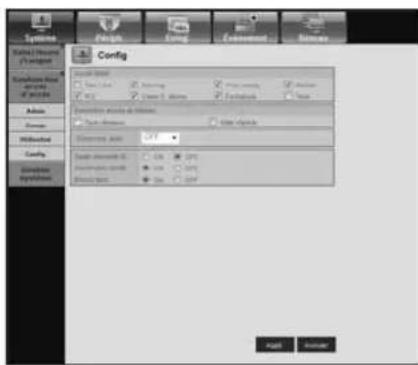

Réglages des droits d'accès
Vous pouvez définir un accès limité à tous les utilisateurs généraux.
L'utilisation des éléments comportant des restrictions nécessite une connexion.
L'utilisation de la souris peut faciliter la configuration.
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. - Sélectionnez
. Restriction accès au réseau, Déconnex. auto et Saisie manuelle ID apparaît. - Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et définissez-en la valeur.
-
Accès limité : tous les éléments de menu autorisés pour un utilisateur peuvent être définis avec un accès limité.
-
Éléments cochés (☑) : limités
- Éléments décochés ( □ ) : accessibles
Si l'élément n'est pas coché ( □ ) sous
Si l'élément est pas coché (☑) dans
- Restriction accès au réseau : Restreint l'accès distant depuis un réseau
- Tous réseaux : Restreint toutes les instances d'accès via Network Viewer et Web Viewer.
- Web Viewer : Restreint l'accès via Web Viewer.
- Déconnex. auto : Un utilisateur est automatiquement déconnecté en l'absence d'opération sur le magnétoscope numérique pendant une période de temps spécifique.
- Saisie manuelle ID : Ceci vous invite à entrer l'ID utilisateur manuellement pour le processus de connexion.
- Éléments cochés(☑) : Encadre les ID utilisateur avec les symboles [*].
Utilisez le clavier virtuel pour entrer un ID utilisateur.
- Son bouton tactile : Vous pouvez choisir ou nonle pour bip lors de l'utilisation des boutons tactiles.
- Bouton tact. : Vous pouvez choisir d'utiliser ou non les boutons tactiles sur la face ou non.
- Lorsque la configuration des droits d'accès est terminée, appuyez sur
Vous pouvez vérifier la version du système, mettre celle-ci à jour avec la version la plus récente et sauvegarder ou initialiser les données.

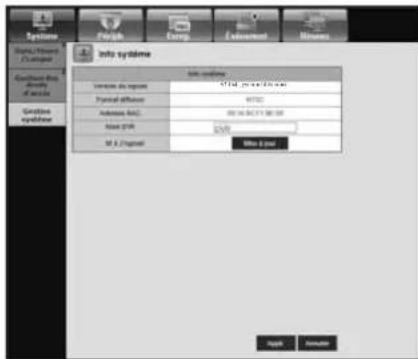

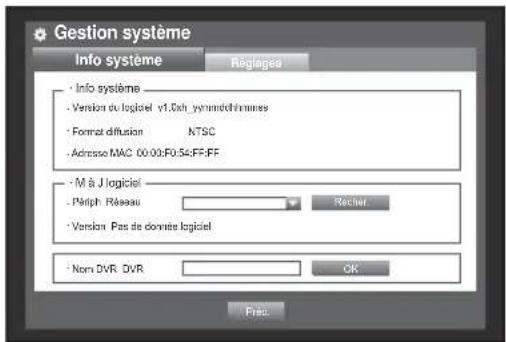

Vérification des informations système
Vous pouvez vérifier la version système actuellement exploitée, le système de diffusion et l'adresse MAC. Vous pouvez mettre le système à jour.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. -
Vérifiez la version du logiciel, le format de diffusion, et l'adresse MAC.
- Info système : affiche les informations actuellement disponibles sur le système.
Ces valeurs ne sont pas modifiables par l'utilisateur.
- M à J logiciel : met à jour le logiciel du magnétoscope avec sa version la plus récente.


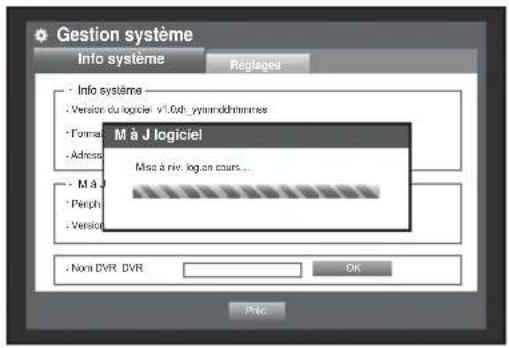

- Mise à jour du logiciel
-
Connectez un périphérique de stockage comportant le logiciel à mettre à jour. (La reconnaissance du périphérique peut nécessiter 30 secondes environ.)
-
Les périphériques susceptibles d'être mis à niveau incluent la mémoire USB, les disques CD/DVD et le périphérique réseau.
Pour mettre à jour le réseau, le magnétoscope numérique actuel doit avoir été connecté au réseau. La mise à niveau via le serveur proxy peut ne pas être activée en raison d'un accès restreint. -
Sélectionnez
dans la fenêtre . -
Sélectionnez
. -
Appuyez sur le bouton
pour afficher l'image de mise à jour, ensuite le bouton redevient .
Le bouton
- Appuyez sur le bouton
pour afficher la confirmation contextuelle pour la mise à jour.
Appuyez sur
L'état d'avancement de la mise à jour s'affiche durant l'opération.
Ne mettez pas l'unité hors tension avant qu'elle n'ait au préalable parfaitement redémarré.

Si la mention « Échec de la mise à niveau » apparaît, il faudra recommencer l'opération à partir de l'étape 4. Si vous subissez des échecs répétés, consultez le centre de dépannage pour solliciter de l'assistance.
■ Lorsque vous effectuez une mise à jour du logiciel à distance à l'aide de Smart Viewer, 3 minutes maximum sont

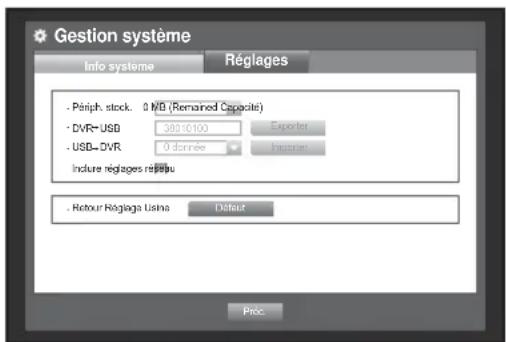

Réglages
Vous pouvez copier et importer des réglages de magnétoscope numérique à l'aide d'un support de stockage.
L'utilisation de la souris peut faciliter la configuration.
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. - Sélectionnez
. Une fenêtre apparaît, représentant le périphérique de stockage et les valeurs par défaut réglés en usine. - Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur un élément de votre choix, puis importez et exportez des données de réglages vers/sur un périphérique de stockage.
- Périph. stock. : affiche le périphérique de stockage connecté.
- Exporter : tous les journaux enregistrés sur DVR sont exportés sur le support de stockage.
- Importer : importe les réglages du magnétoscope numérique depuis le périphérique de stockage et les applique au magnétoscope numérique.
Si l'option
- Après l'importation de la configuration, veuillez redémarrer l'enregistreur vidéo numérique pour que les paramètres soient pris en compte.

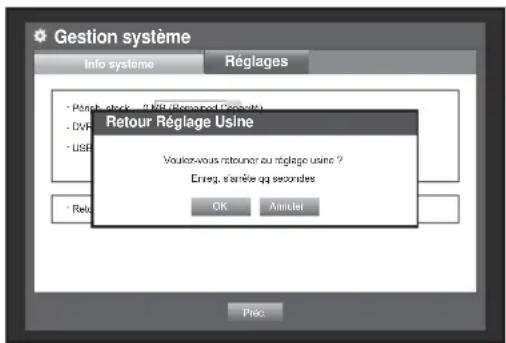

- Chargement des paramètres par défaut : Si le réglage
L'enregistreur vidéo numérique redémarrera après le chargement des paramètres par défaut.
- Pour revenir sur le menu précédant, appuyez sur


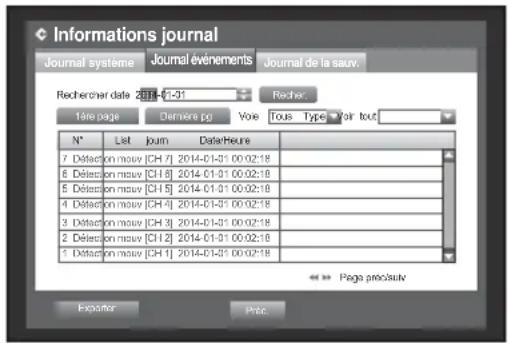

Vous pouvez parcourir les journaux relatifs au système et aux événements.

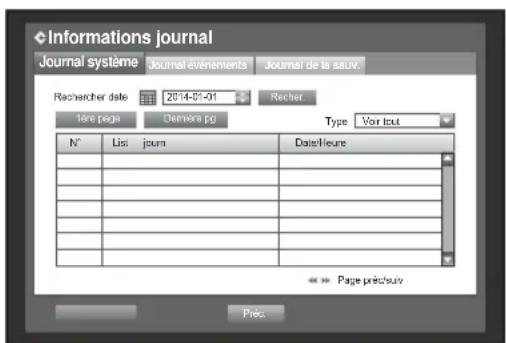

Journal système
Le journal système affiche le journal et l'horodatage pour tous les démarrages de système, les arrêts de système et les modifications des réglages système.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. -
électionnez
.
- Reportez-vous à « Utilisation du calendrier ». (Page 39) Cliquez sur le calendrier < pour afficher la fenêtre du calendrier.
- Type : lorsqu'il existe un grand nombre de journaux, vous pouvez afficher les journaux au format de votre choix en sélectionnant le type souhaité.
- Exporter : tous les journaux enregistrés sur DVR sont exportés sur le support de stockage.
.
Journal événements
Le journal événements affiche des événements enregistrés liés aux alarmes, aux détections de mouvement et aux pertes vidéo. Il affiche aussi le journal et son horodatage.
L'utilisation de la souris peut faciliter la configuration.
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. - Sélectionnez
. - Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité.
- Réglez les options Rechercher date, Canal et Type puis appuyez sur
.
- Reportez-vous à « Utilisation du calendrier ». (Page 39) Cliquez sur le calendrier < pour afficher la fenêtre du calendrier.

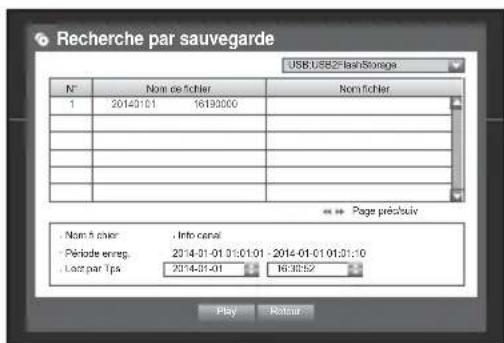

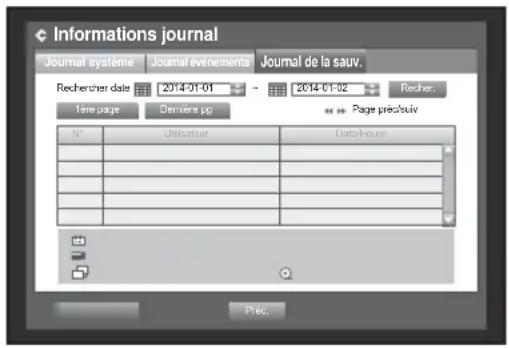

Vous pouvez rechercher le nom de l'auteur de la sauvegarde et les détails y afférents (temps de sauvegarde, canal, périphérique à utiliser, format de fichier, etc.).
L'utilisation de la souris peut faciliter la configuration.
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. - Sélectionnez
. - Utilisez les quatre boutons directionnels (▲▼◀▶) pour accéder à l'élément souhaité.
- Spécifiez un terme à rechercher et sélectionnez
dans le coin droit. Les détails de sauvegarde pour le terme recherché s'affichent dans une liste.
Vous pouvez configurer les options Caméra, Périph. stock., Périphérique distant, Périphérique POS et Écran.
Caméra

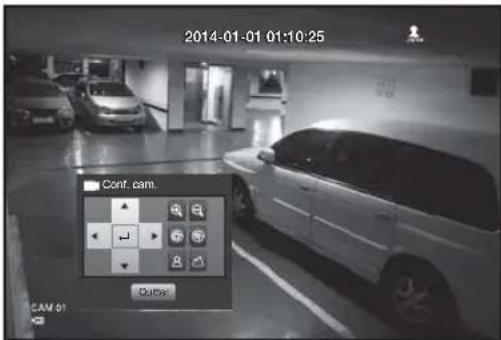

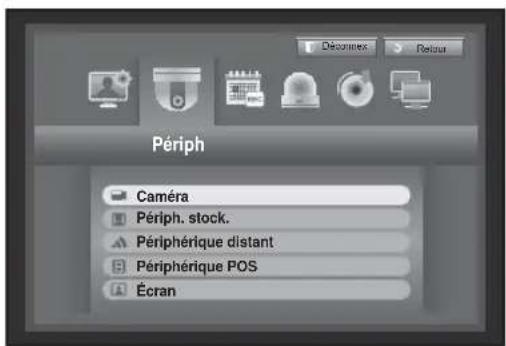

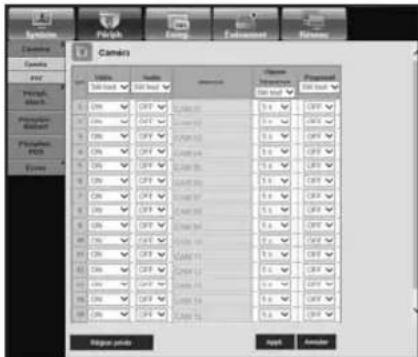

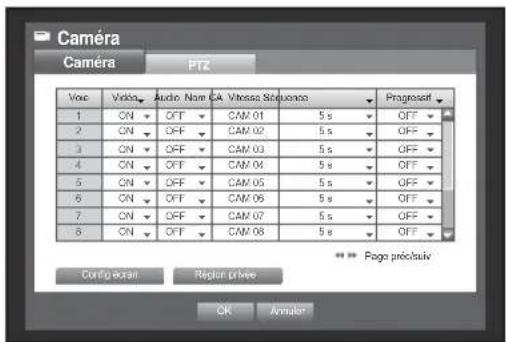

Réglage de la caméra
Vous pouvez régler les options Vidéo, Audio, Nom de canal et Temps de passage d'une caméra.
L'utilisation de la souris peut faciliter la configuration.
-
Appuyez sur le bouton [MENU] de la télécommande ou en façade.
-
Servez-vous des boutons directionnels gauche/droite (◀ ▶) pour sélectionner
. Le menu de réglage de périphérique est sélectionné.
-
Servez-vous des boutons directionnels haut/bas (▲▼) pour aller sur
puis appuyez sur le bouton [ENTER].
Sélectionnez
. Permet d'afficher la fenêtre de paramétrage pour les fonctions Vidéo, Audio, Nom CA, Vitesse Séquence, Progressif, Config écran et Région privée. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
-
-
Par souci de respect de la vie privée, les informations relatives à la vidéo ne s'affichent pas en cours d'enregistrement.
-

Si le canal est réglé sur le mode
- Audio
- Si ce réglage est spécifié sur
- Si ce réglage est spécifié sur
■ La sortie audio est disponible pour 1 canal uniquement.
- Nom CA : un total de 15 caractères comprenant est blancs est autorisé.
■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40)
■ Le premier caractère ne peut pas être un espace vide.
- Vitesse Séquence : vous pouvez régler le temps de passage entre les canaux pour l'écran Live et Sortie principale.
Si ce réglage est spécifié sur
- Progressif : Vous pouvez activer ou désactiver le mode progressif de la caméra.
!
Si votre caméra possède un système de balayage progressif, choisissez l'option

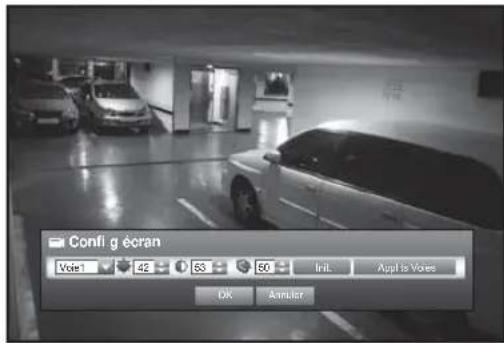

- Config écran : la vidéo apparaissant à l'écran varie en fonction de la caméra du canal, vous pouvez par conséquent configurer l'affichage du magnétoscope numérique selon vos préférences. Sélectionnez un canal et réglez les options < (Luminosité)>, < (Contraste)> et < (Couleur)> du canal sélectionné.
- Appuyez sur
- Vous ne pouvez pas régler la luminosité, le contraste ou la couleur pour le canal HD-SDI.
- Région privée : Vous pouvez spécifier une certaine zone de la vidéo prise par la caméra comme étant protégée pour confidentialité.
- Commutateur HD/SD : Vous pouvez configurer le nombre de canaux HD en fonction de vos besoins. Après avoir terminé l'installation, cliquez sur OK dans le menu de commutation HD/SD. L'enregistreur vidéo numérique redémarrera pour que les nouveaux paramètres soient pris en compte. (HD/SD est disponible pour les SRD-1680D uniquement).
.
Réglage de la zone de détection de mouvement
① Sélectionnez

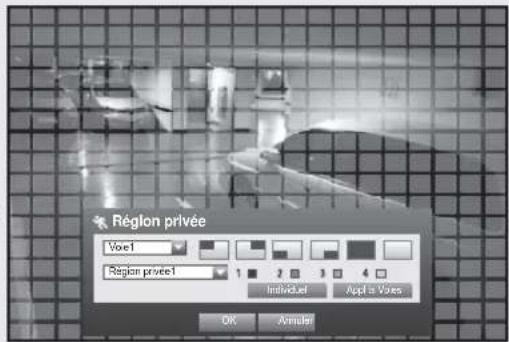

② Lorsque la fenêtre « Région privée » apparaît, sélectionnez un canal pour la détection et réglez la zone de détection du mouvement.

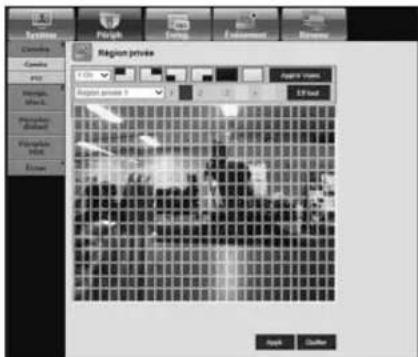

- Pour défi nir la zone dans la fenêtre « Région privée »
Dans la fenêtre « Région privée » sélectionnez la zone de votre choix dans <.>
- Région privée
Vous pouvez spécifier jusqu'à 4 zones de confidentialité pour chaque canal, pouvant être identifiées par une couleur.
- Pour régler la zone à l'aide de la sélection
Dans la fenêtre « Région privée », vous pouvez sélectionner les cellules individuellement via l'option
Lorsque l'option
Lorsque la configuration de la zone de mouvement est terminée, effectuez un clic droit pour sélectionner l'option
- ID : réglez l'ID de la caméra reliée à chaque canal.
Vous pouvez facilement effectuer la configuration en utilisant les boutons numériques de la télécommande ou en façade. - Protocole : réglez le protocole de la caméra reliée à chaque canal.

-
Vous pourrez vérifier l'ID et le protocole de la caméra si vous éteignez puis rallumez la caméra après l'avoir connectée au magnétoscope numérique.
Pour le type, les protocoles CCVC et PELCO-C sont pris en charge.
■ Typen'est disponible pour le canal SRD-876D/1656D/1676D. -
Lorsque la configuration PTZ est terminée, appuyez sur
.
Vous pouvez vérifier les informations relatives aux périphériques de stockage.

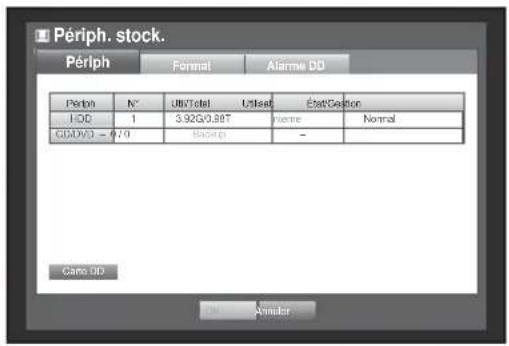

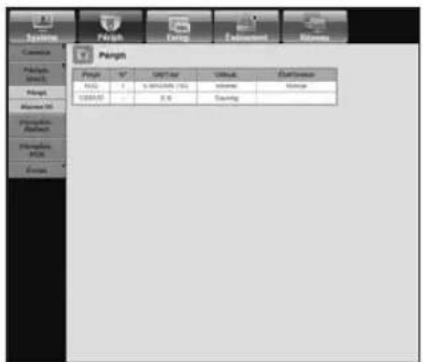

Vérification des périphériques
Vous pouvez vérifier les périphériques de stockage ainsi que leur espace disponible, leur utilisation et leur état. Les périphériques disponibles sont des disques durs et des périphériques USB (Mémoire, Disque dur, CD/DVD).
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur
puis appuyez sur le bouton [ENTER].
-
Sélectionnez
.
- N° : affiche le numéro attribué au disque dur interne.
Pour visualiser l'emplacement précis du disque dur selon le numéro affecté, reportez-vous à
- Util/Total : affiche la capacité utilisée/totale du périphérique de stockage.
- Utilisat. : règle l'utilisation du périphérique de stockage.
- la mémoire USB ne sert que pour les sauvegardes.
- Un maximum de 2 To par port est pris en charge pour les besoins de la sauvegarde sur le disque dur SATA haute capacité, comme par exemple pour un équipement RAID (ex. : SVS-5R) et un maximum de 4 To à des fins d'extension.
■ SVS-5R prend en charge uniquement RAID1 et RAID5.
Si un disque dur eSATA est utilisé pour un stockage étendu ou à des fins de sauvegarde, la déconnexion du périphérique eSATA peut provoquer le redémarrage du système.
Pour une utilisation en tant que sauvegarde, le périphérique peut être déconnecté dès lors qu'il n'est pas en cours d'utilisation.
- État/Gestion : affiche l'état actuel du disque dur, comme par exemple via les options Normal/Vérifier/Rempl.
- Normal : disponible à l'utilisation
- Vérifier : disponible à l'utilisation mais recommandé pour le remplacement
- Rempl. : requiert un remplacement immédiat.
- Carte DD : affiche les emplacements des disques durs internes selon les numéros attribués.
- Reportez-vous à ceci pour les réparations éventuelles ou l'installation de disques durs supplémentaires.
- Pour revenir sur le menu précédant, appuyez sur

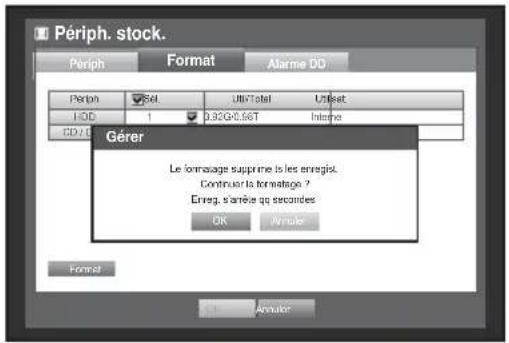

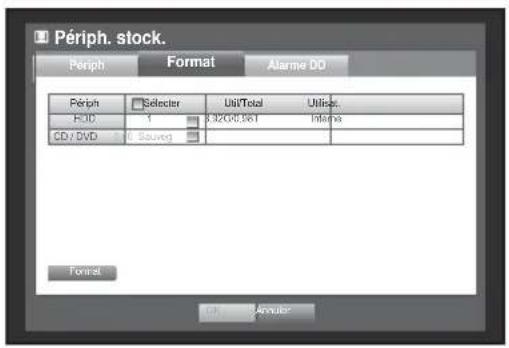

Vous pouvez formater un périphérique de stockage.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur
puis appuyez sur le bouton [ENTER].
-
Sélectionnez
. Une fenêtre qui permet la sélection des périphériques pour le formatage apparaît. -
Servez-vous des boutons directionnels (▲▼◀▶) pour sélectionner le périphérique à formater.
-
Sélectionnez
en bas de l'écran. Appuyez sur dans la fenêtre de confirmation « Gérer » pour lancer le formatage du périphérique sélectionné. -
Lorsque le formatage est terminé, appuyez sur

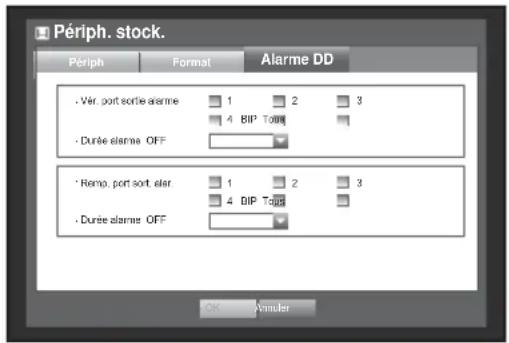

Vous pouvez définir les réglages de l'alarme pour les défaillances de disque dur, comme par exemple, Vér. port sortie alarme, Remp. port sort. alar. ainsi que la durée de l'alarme concernée.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur
puis appuyez sur le bouton [ENTER].
-
Sélectionnez
. Une fenêtre permettant de régler la vérification du disque dur et le remplacent des ports de sortie ainsi que la durée de ces opérations apparaît. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité.
- Alarme
- Si l'option
est sélectionnée, un bip sonore retentira. -
Si l'option
est sélectionnée, le bip sonore et le signal d'alarme seront émis via les ports situés à l'arrière de l'appareil. -
Vér. port sortie alarme : si le disque dur génère une alarme de vérification, le signal d'alarme sera émis sur le port de sortie d'alarme spécifié.
- Remp. port sort. alar. : si le disque dur génère une alarme de remplacement, le signal d'alarme sera émis sur le port de sortie d'alarme spécifié.
- Durée alarme : règle la durée de l'alarme à la fois pour le signal d'alarme et le bip sonore.
- Les signaux de l'alarme de vérification et de l'alarme de remplacement sont émis via les ports de sortie d'alarme sélectionnés (1, 2, 3 et 4).
- Si l'option
est sélectionnée, un bip sonore retentira. - Si l'option
est sélectionnée, le bip sonore et le signal d'alarme seront émis via les ports situés à l'arrière de l'appareil.

L'état
( ) apparait à l'écran Live (Direct).
L'état
( )apparait à l'écran Live (Direct).
Si le disque dur installé n'est pas reconnu correctement, une confirmation contextuelle apparait.
- Lorsque la configuration de l'alarme du disque dur est terminée, appuyez sur
.

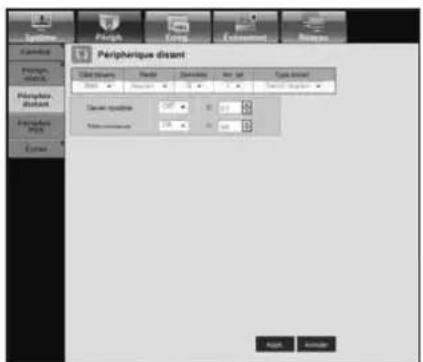

Périphériques distants
Vous pouvez régler le protocole de communication du port RS-485 en vue de l'exploitation de la caméra PTZ et du clavier système avec le magnétoscope numérique.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur
puis appuyez sur le bouton [ENTER].
-
Utilisez les boutons directionnels (▲▼◀▶) pour aller sur l'élément de votre choix puis appuyez sur le bouton [ENTER].
-
Réglez les valeurs de chaque configuration de communication du périphérique distant.
- Débit binaire : Les réglages des débits binaires du magnétoscope numérique, de la caméra PTZ et du clavier système doivent correspondre pour assurer le bon déroulement des opérations.
.

Pour modifier l'ID de la télécommande, reportez-vous à « Modification de l'ID de la télécommande ». (Page 15)
Périphérique POS
Vous pouvez définir les propriétés des périphériques POS connectés au magnétoscope numérique. Une connexion de périphérique POS requiert des réglages de canaux, de présélections et de Port/Ethernet.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur
puis appuyez sur le bouton [ENTER].
-
Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- UTILISATION POS : lorsque l'option
Si vous changez les réglages du périphérique puis appuyez sur
- Configurer périph. POS : règle les configurations de communication du périphérique POS et du magnétoscope numérique.
- Cette opération est indépendante de la configuration de périphérique distant.
Lorsqu'un champ d'entrée de canal est sélectionné, la fenêtre « Synchroniser conf. canal » apparaît.
Il est possible de synchroniser un périphérique POS sur un maximum de 16 caméras (canaux) mais un seul canal ne peut pas être synchronisé sur plusieurs périphériques POS.
Les canaux à synchroniser à un périphérique POS doivent être réglés sur « Événement » via « Menu princ. > Enreg. > Enregistrement programmé ». (Page 58)

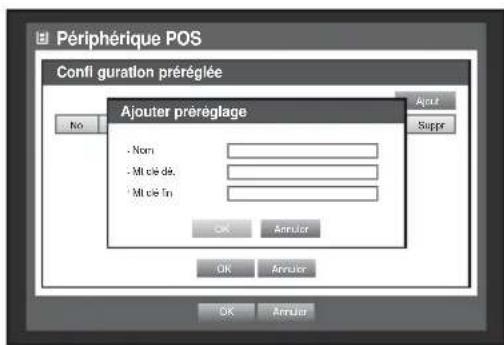

- Préréglage : règle le nom ainsi que les chaînes de début et de fin de la réception du préréglage.
■ Le nom du préréglage doit être unique.
Utilisez le bouton
- Port/Ethernet : règle le numéro de port pour la connexion du magnétoscope numérique et du périphérique POS.
■ COM1 : connexions RS-232C
■ 7001\~7016 : connexions Ethernet
.
Écran
Vous pouvez configurer les informations à afficher ainsi que le format de celles-ci sur l'écran Sortie principale.

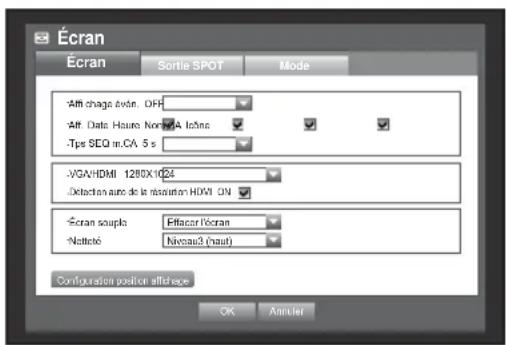

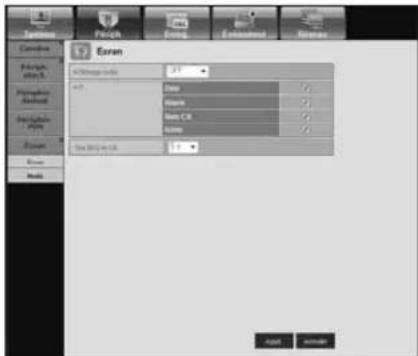

Réglage de l'écran
L'utilisation de la souris peut faciliter la configuration.
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur <Écran> puis appuyez sur le bouton [ENTER].
- Sélectionnez <Écran>.
- Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Affichage évén. : règle le temps de passage de l'affichage du canal de l'événement sur l'écran lorsqu'un événement se produit.
Si l'option
- Tps SEQ m.CA : règle l'intervalle entre le basculement automatique de l'affichage du mode d'écran partagé en 4 au mode d'écran partagé en 9 sur l'écran Live (Direct).
- VGA/HDMI : Fixe votre résolution préférée de l'écran sur
ou . - Détection auto de la résolution HDMI : Si vous activez cette option
, la résolution d'écran HDMI sera automatiquement détectée.
Si un moniteur HDMI n'est pas connecté, la résolution est réglée sur VGA / HDMI.
Si
- Écran souple : Configure le mode de l'écran.
- Netteté : Configure la clarté de l'écran vidéo.
- Lorsque la configuration de l'écran est terminée, appuyez sur
.
Configuration de l'écran
Certains écrans peuvent ne pas afficher les informations relatives au magnétoscope numérique (nom de caméra, icône, informations sur l'heure, etc.), selon les conditions. Vous pouvez alors modifier la position de l'affichage des données.
- Dans la fenêtre
, appuyez d'abord sur le bouton haut/bas (▲▼) pour accéder à <Écran> puis sur le bouton [ENTER].
- Sélectionnez l'élément <Écran>.
- Sélectionnez
dans la partie inférieure.
Vous accédez à la fenêtre
- Utilisez les quatre boutons directionnels ou les boutons du pavé numérique du panneau avant ou de la télécommande pour régler la position des données.
Vous pouvez régler le magnétoscope numérique afin qu'il émette les informations/la vidéo indépendamment de la sortie écran.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur <Écran> puis appuyez sur le bouton [ENTER].
-
Sélectionnez
.
Le nombre de bornes de sortie principale varie selon le modèle.
- Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Sortie SPOT2 : Elle prend en charge le mode séquence auto et le mode simple.
- Déf. mode : une fenêtre apparaît pour « Régler Sortie principale » qui vous permet de régler le canal correspondant. Vous pouvez régler le temps de passage entre le basculement d'un écran à l'autre dans « Réglage du périphérique > Caméra > Vitesse Séquence ». (Page 49)
Si le réglage

- Vous pouvez configurer l'utilisation du bouton droit de la souris dans l'écran Live (Direct). Reportez-vous à « Sortie SPOT ». (Page 35)
- Si
- Lorsque le réglage de Sortie principale est terminée, appuyez sur
.

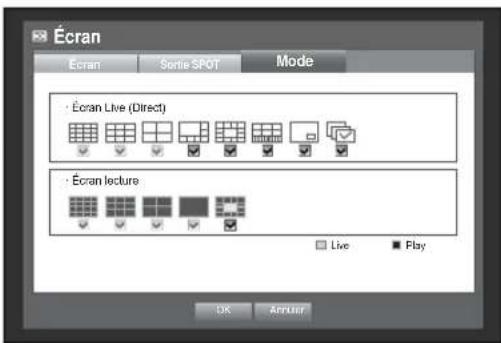

Réglage du Mode Écran
Vous pouvez configurer l'écran Live (Direct) ainsi que les écrans partagés.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur <Écran> puis appuyez sur le bouton [ENTER].
-
Sélectionnez
. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Écran Live (Direct) : sélectionnez les modes partagés pour l'écran Live (Direct). Les écrans partagés en 16, en 9 et en 4 sont inclus par défaut.
- Écran lecture : sélectionnez les modes partagés pour l'écran de lecture.
Seul l'écran partagé en 13 est facultatif.
Le noir signale l'écran de lecture et le blanc l'écran Live (Direct).
.
RÉGLAGE DE L'ENREGISTREMENT
Vous pouvez configurer l'enregistrement programmé, l'enregistrement d'événement et d'autres réglages liés à l'enregistrement.

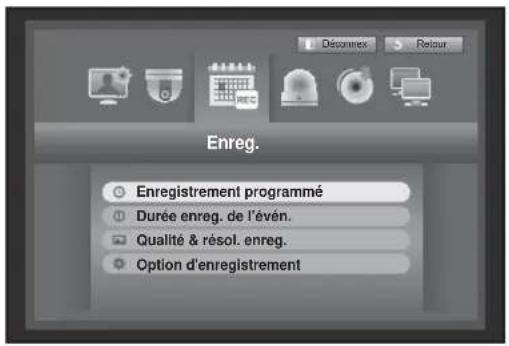

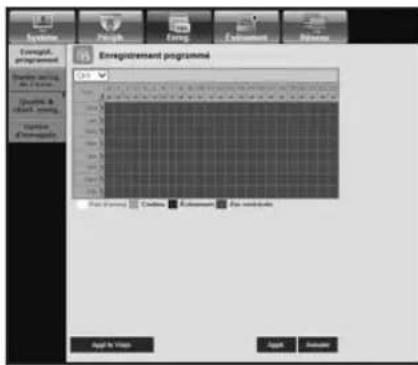

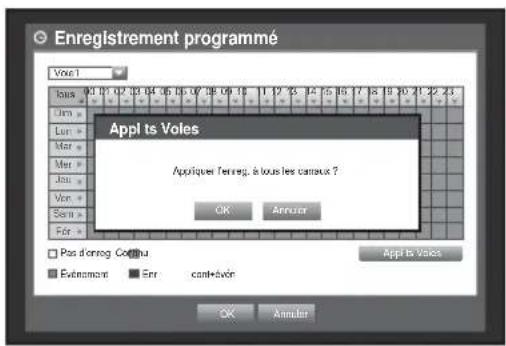

Enregistrement programmé
Effectuez votre réservation à la date et l'heure de votre choix pour programmer l'enregistrement sur une heure spécifique. L'utilisation de la souris peut faciliter la configuration.
- Appuyez sur le bouton [MENU] de la télécommande ou en façade.
- Servez-vous des boutons directionnels gauche/droite (◀▶) pour sélectionner
. Le menu Enreg. est sélectionné. - Servez-vous des boutons directionnels haut/bas (▲▼) pour aller sur
puis appuyez sur le bouton [ENTER].
Sélectionnez
. Une fenêtre relative à la configuration de l'enregistrement programmé apparaît. -

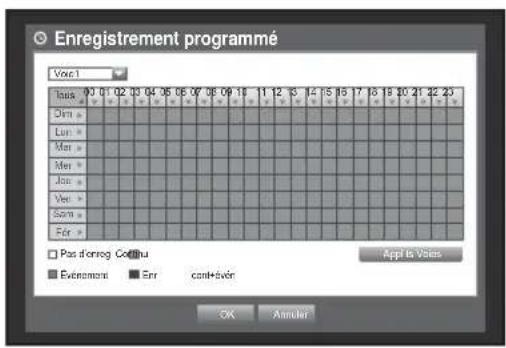

Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
-
Canal : Sélectionnez un canal pour régler la programmation de l'heure et le format de la date d'enregistrement.
- Type d'enregistrement : électionnez chaque cellule de temps, puis sélectionnez un type pour démarrer l'enregistrement.
- Lorsque la configuration de l'enregistrement programmé est terminée, appuyez sur
L'enregistrement d'événement et l'enregistrement programmé débutent 3 secondes avant l'heure spécifiée pour l'événement et le calendrier, afin de garantir l'opération.
Enregistrement des étiquettes de couleur
| Couleur Noms des composants Fonctions | |
| Blanc Pas d'enreg Pas d'enregistrement programmé/d'événement | |
| Orange Continu Enregistrement programmé uniquement | |
| Bleu Événement Enregistrement d'événement uniquement | |
| Vert Enr cont+évén Enregistrement programmé/d'événement |
Chaque fois que vous appuyez sur une cellule sélectionnée via

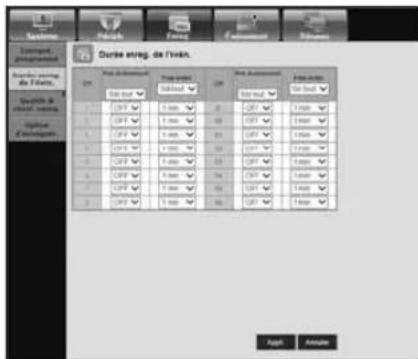

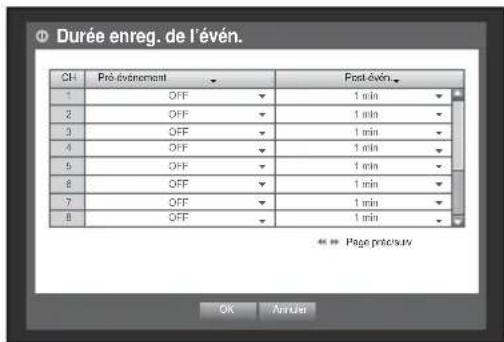

Durée de l'enregistrement de l'événement
Vous pouvez régler les points de début et de fin d'enregistrement d'un événement.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. -
Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Pré-événement : l'enregistrement débute à l'heure de pré- événement définie, antérieurement à l'apparition effective de l'événement. Si cette option est réglée sur 5 secondes, l'enregistrement commencera 5 secondes avant l'événement.
- Post-évén. : l'enregistrement se poursuit jusqu'à l'heure de post-événement définie, ultérieurement à l'apparition effective de l'événement Si cette option est réglée sur 5 secondes, l'enregistrement prendra fin 5 secondes après l'événement.
.
Qualité / Résol. enreg.
Vous pouvez régler la résolution, l'fps et la qualité des enregistrements par canal et par type d'enregistrement standard/d'événement.
Pour obtenir de plus amples informations sur la résolution, reportez-vous à la section « Caractéristiques du produit ». (Page 120)

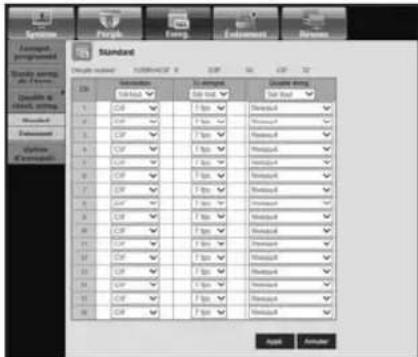

Réglage des propriétés d'enregistrement standard
Vous pouvez régler la résolution, la qualité et l'fps de chaque canal pour les enregistrements normaux.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. -
Sélectionnez
. -
Lorsque la configuration de l'enregistrement est terminée, appuyez sur

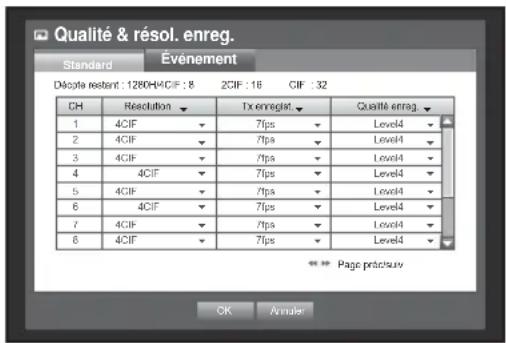

Vous pouvez régler la résolution, la qualité et l'fps de chaque canal pour les enregistrements d'événement.
L'utilisation de la souris peut faciliter la configuration.
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. - Sélectionnez <Événement>. La fenêtre de configuration de l'enregistrement d'événement apparaît.
-
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et sélectionnez-le.
-
Résolution : règle la résolution de l'écran d'enregistrement.
- Tx enregist. : image par seconde, ce qui signifie les cadres enregistrés par seconde.
-
Qualité enreg. : règle la qualité d'enregistrement.
-
Lorsque la configuration de l'enregistrement d'événement est terminée, appuyez sur
Le décompte restant estimé couvre le nombre total d'enregistrements restants à la fois pour les enregistrements standard et les enregistrements d'événement.
- Vous ne pourrez pas augmenter le décompte restant si le décompte restant actuel a atteint zéro ou s'il n'existe aucun décompte restant disponible d'une autre page. Si tel est le cas, réduisez le décompte restant de la page en cours et faites ceci pour le même canal sur n'importe quelle autre page.

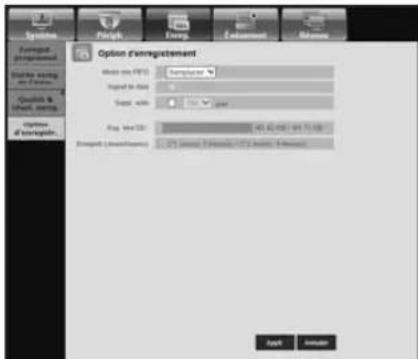

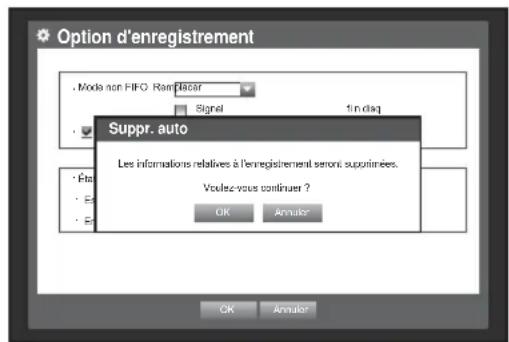

Option d'enregistrement
Vous pouvez régler l'enregistrement afin qu'il s'arrête ou qu'il procède par écrasement lorsque le disque dur est plein. L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Mode non FIFO : Lorsque l'option
Lorsque l'option
est sélectionnée, le bouton est activé.
Si vous la cochez, le bip sonore retentira sur le disque, déjà plein, et l'enregistrement s'arrêtera. - Suppr. auto : lorsque l'option est cochée, la configuration de la période d'enregistrement est activée. Si vous spécifiez la période de suppression automatique, les données d'enregistrement antérieures à cette période seront automatiquement supprimées.
- Cette option ne sera activée que si le mode fin disque est réglé sur <Écraser>.
- Espace libre du disque dur : Montre l'espace libre restant sur le disque dur.
- Enregistr. (Jours/Heures) : Montre l'estimation des jours et heures restants pour l'enregistrement, basé sur l'espace libre restant.
- Lorsque la configuration de l'option d'enregistrement est terminée, appuyez sur
.
Vous pouvez configurer les options d'enregistrement lorsqu'un événement de capteur, de mouvement, de détection de perte d'image ou de sabotage se produit.

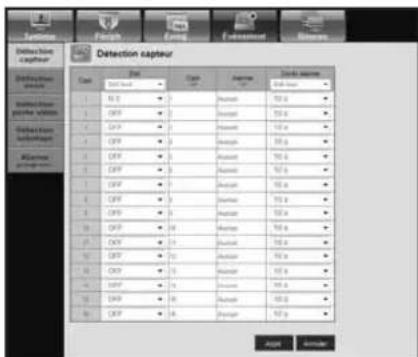

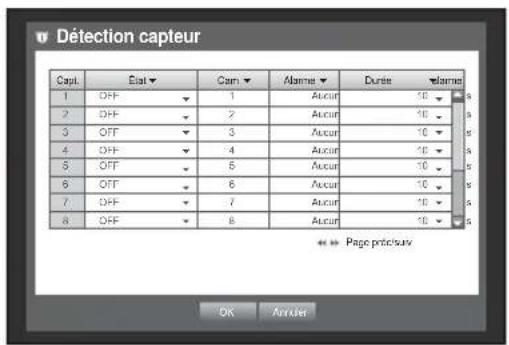

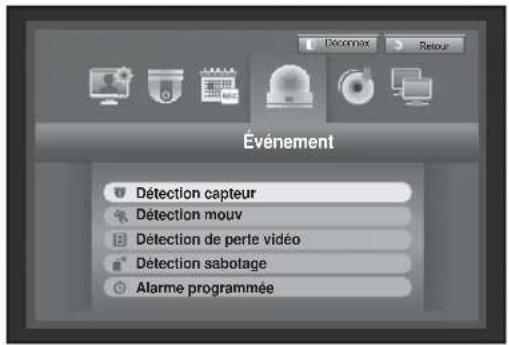

Détection capteur
Vous pouvez régler les conditions de fonctionnement du capteur et de la caméra connectée, ainsi que de la sortie d'alarme et de la durée de celle-ci.
L'utilisation de la souris peut faciliter la configuration.
- Appuyez sur le bouton [MENU] de la télécommande ou en façade.
- Servez-vous des boutons directionnels gauche/droite (◀▶) pour sélectionner
.
Le menu de réglage d'événement est sélectionné.
puis appuyez sur le bouton [ENTER].
Une fenêtre relative à la configuration de la détection du capteur apparaît.
- Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- État : règle le mode de fonctionnement des senseurs.
-
-
Si le capteur est fermé, il génèrera une alarme.
-
Si le capteur est ouvert par des interruptions, il générera une alarme.

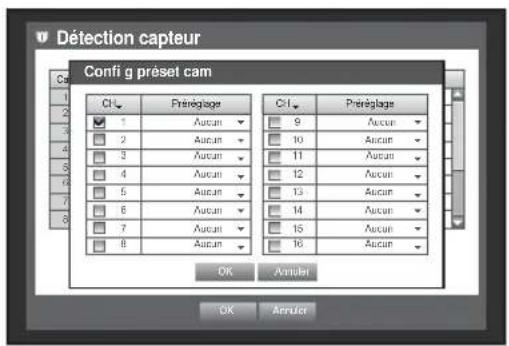

Sélectionnez un canal et configurez le préréglage.
La configuration des préréglages peut s'effectuer en mode PTZ. Reportez-vous à la section relative à la « Préréglage ». (page 81)

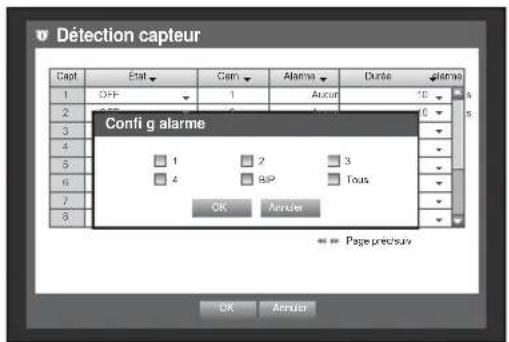

Pour obtenir de plus amples informations sur la sortie d'alarme, reportez-vous à « Alarme Disque Dur > Alarme ». (Page 53) -
Durée alarme : règle la durée du signal d'alarme et le son de l'alarme.
-
Lorsque la configuration de la détection du capteur est terminée, appuyez sur

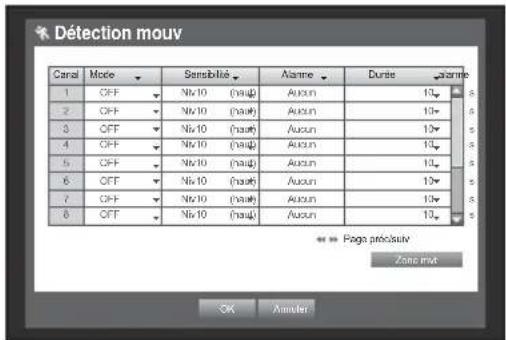

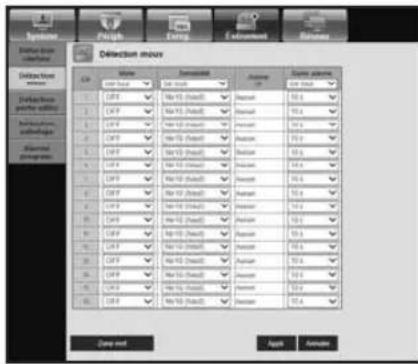

Vous pouvez définir la zone et le mouvement de détection cible, ainsi que la sortie de signal d'alarme. Lorsque la zone de détection du mouvement est réglée, la détection du mouvement a lieu au sein de cette zone.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Événement> pour aller sur
puis appuyez sur le bouton [ENTER]. Une fenêtre relative à la configuration de la zone de détection du mouvement apparaît. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
-
Mode : définit si la détection de mouvement est activée ou non.
- Sensibilité : règle le niveau de sensibilité de la détection de mouvement.
- Alarme : règle la méthode de sortie d'alarme.
Pour obtenir de plus amples informations sur la sortie d'alarme, reportez-vous à « Alarme Disque Dur > Alarme ». (Page 53)
- Durée alarme : règle la durée du signal d'alarme et le son de l'alarme.
- Lorsque la configuration de la détection de mouvement est terminée, appuyez sur

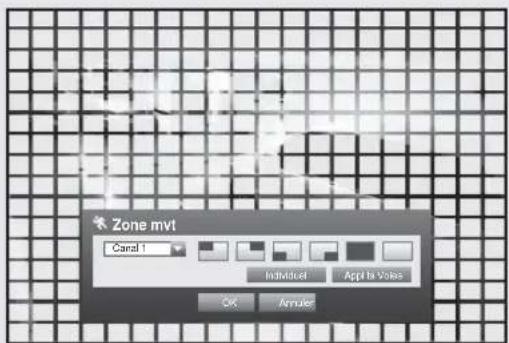

① Sélectionnez

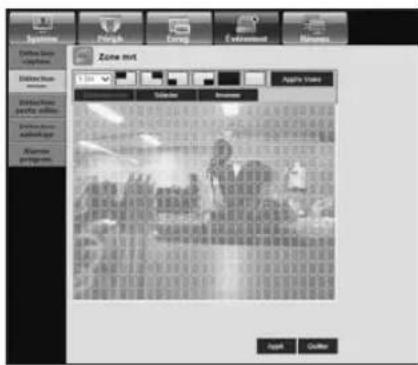

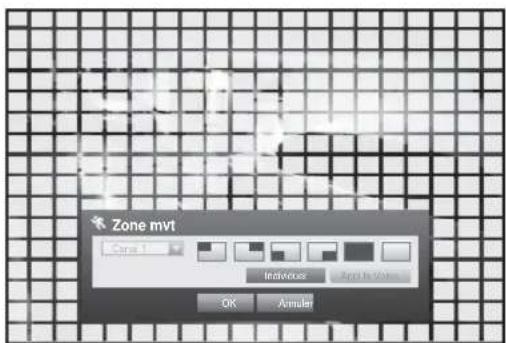

- Pour définir la zone dans la fenêtre « Zone mvt »
Dans la fenêtre « Zone mvt » sélectionnez la zone de votre choix dans <□> □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢
- Pour régler la zone à l'aide de la sélection
Lorsque l'option
Lorsque la configuration de la zone de mouvement est terminée, appuyez sur
- Sél. : la cellule sélectionnée est définie comme faisant partie de la zone de détection de mouvement.
- Désélectionner : la cellule sélectionnée est supprimée de la zone de détection de mouvement.
- Inverser : les cellules désélectionnées sont définies comme étant la zone de détection de mouvement.
- Menu : après avoir sélectionné des zones de mouvement individuelles, allez sur la fenêtre « Zone mvt ».
Lorsque l'option « Appl ts Voies » est sélectionnée, la zone de mouvement sélectionnée s'applique à tous les canaux.
③ Lorsque la configuration de la détection de mouvement est terminée, appuyez sur

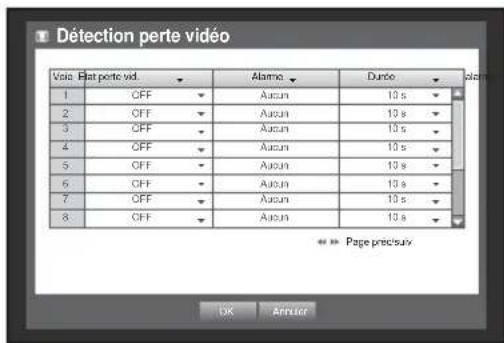

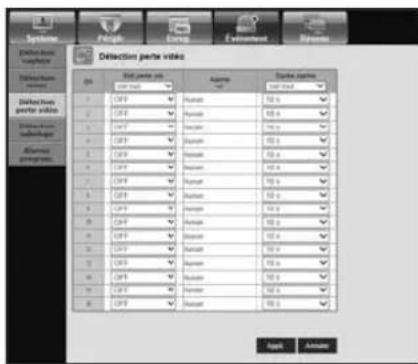

Détection perte vidéo
Vous pouvez régler l'alarme afin qu'elle soit générée pour une déconnexion de caméra causant une perte vidéo. L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Événement> pour aller sur
puis appuyez sur le bouton [ENTER]. Une fenêtre relative à la configuration de la zone de détection de perte vidéo apparaît. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- État perte vid. : définit si la détection de perte vidéo est activée ou non.
- Alarme : règle la méthode de sortie d'alarme.
- Durée alarme : règle la durée du signal d'alarme et le son de l'alarme.
- Lorsque la configuration de la détection de perte vidéo est terminée, appuyez sur
.

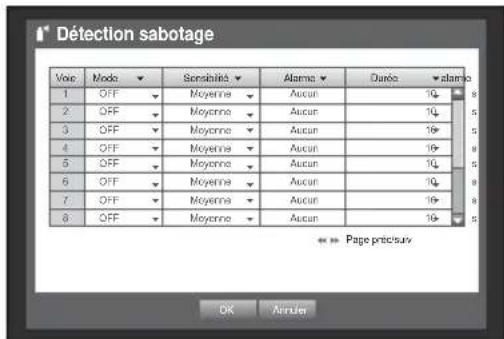

Détection sabotage
Vous pouvez paramétrer la détection de tentatives de tempérage et des événements déclencheurs, comme un changement brusque de la direction des trames de la caméra, des lentilles bloquées et d'un autre changement global des scènes sur la vidéo.
L'utilisation de la souris peut aider à rendre le paramétrage plus facile.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Événement> pour aller sur
puis appuyez sur le bouton [ENTER]. L'écran des paramètres de détection sabotage apparait. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Mode : Fixez s'il y a lieu d'utiliser la détection sabotage ou non.
- Sensibilité : Fixez le niveau de sensibilité de la détection sabotage.
- Alarme : Fixez la méthode de sortie de l'alarme.
- Durée alarme : Fixez la sortie du signal d'alarme et son temps cyclique.
.

- Puisque la détection sabotage est conçue et optimisée pour fonctionner selon le niveau de sensibilité défini par l'utilisateur, elle est susceptible de ne pas générer une différence significative en détection avec une sensibilité variée dans des situations de surveillance générale.
- Quand le mode de détection de tempérage est mis sur

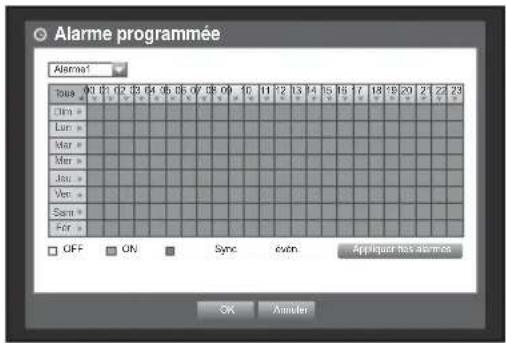

Alarme programmée
Vous pouvez définir les conditions et les heures de fonctionnement des alarmes programmées.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Événement> pour aller sur
puis appuyez sur le bouton [ENTER]. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Alarme : règle la méthode de sortie d'alarme.
Pour obtenir de plus amples informations sur la sortie d'alarme, reportez-vous à « Alarme Disque Dur > Alarme ». (Page 53)
- ON : réglage marqué en orange, génère toujours une alarme à une heure programmée.
- OFF : réglage marqué en orange, ne génère jamais d'alarme même lorsqu'un événement se produit.
- Sync évén. : réglage marqué en bleu, génère une alarme uniquement lorsqu'un événement se produit.

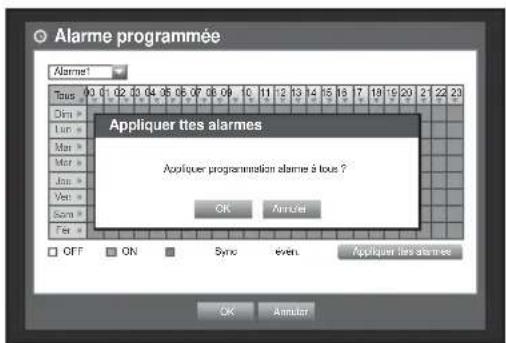

- Appliquer ttes alarmes : applique la programmation configurée à toutes les alarmes.

Lorsqu'une alarme est générée à heure programmée, vous pouvez arrêter l'alarme en annulant la programmation.
- Lorsque la configuration de l'alarme programmée est terminée, appuyez sur
Vous pouvez vérifier le périphérique de sauvegarde et définir la programmation de sauvegarde par canal ou par heure. Le produit prend uniquement en charge les disques durs externes de mémoire USB ou de type CD/DVD et USB/SATA. (Page 120)

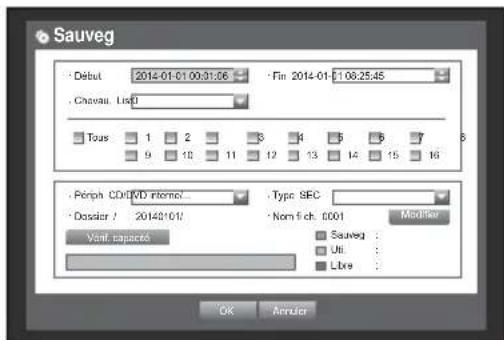

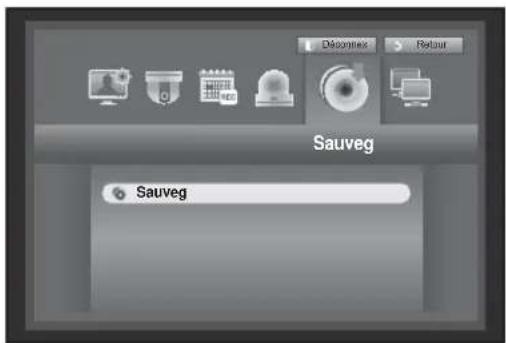

Réglage de la sauvegarde
Vous pouvez sauvegarder les données de votre choix sur un périphérique connecté.
L'utilisation de la souris peut faciliter la configuration.
- Appuyez sur le bouton [MENU] de la télécommande ou en façade.
- Servez-vous des boutons directionnels gauche/droite (◀ ▶) pour sélectionner
. Le menu de sauvegarde est sélectionné.
Une fenêtre de sauvegarde apparaît.
Vous pouvez directement y accéder à partir du « Menu Écran Live (Direct) ». (Page 29)
- Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Plage sauveg : règle les temps de
• Voie : règle le canal à sauvegarder.
Vous pouvez sélectionner plusieurs canaux.
- Périph. : sélectionnez un périphérique de sauvegarde parmi les périphériques reconnus.
- Type : règle le format des données de sauvegarde.
- DVR : les données sauvegardées ne peuvent être lues que par le magnétoscope numérique.
- AVI : sauvegarde les informations CODEC fournies par le magnétoscope numérique avec les données enregistrées. Les données sauvegardées sont lues à l'aide de visionneurs externes (tels que Windows Media Player) ou sur ordinateur.
Si vous devez installer un codec sur Windows, exécutez le fichier x264_dvr.exe dans le répertoire codec qui est créé lorsque vous sauvegardez un fichier avi.
- SEC : les données sont sauvegardées au format propriétaire de Samsung avec un visionneur intégré, qui prend en charge la lecture instantanée sur ordinateur.
- Nom fich. : vous pouvez spécifier le nom du fichier de sauvegarde.
■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40)
- Vérif. capacité : affiche la taille des données de sauvegarde sélectionnées ainsi que la capacité utile et la capacité totale du périphérique de sauvegarde sélectionné.
- Chevau. : affiche une liste de données qui se chevauchent sur la même heure selon la quantité de données. Celle-ci apparaît lorsqu'un canal se retrouve avec de multiples données à une certaine heure en raison d'un changement d'heure ou de fuseau horaire ou de réglages, etc.
■ Reportez-vous aux rubriques d'heure et de fuseau horaire dans « Réglage de Date/Heure/Langue ». (Page 38)
- Lorsque la configuration de sauvegarde est terminée, appuyez sur
.
Si aucun périphérique disponible n'est reconnu pour la sauvegarde, le bouton
!
L'application peut tourner au ralenti durant la sauvegarde.
- Vous pouvez basculer sur l'écran de menu en cours de sauvegarde mais la lecture des données est alors indisponible.
- Les données peuvent être relues sur la Visionneuse Web pendant que la sauvegarde est en cours, mais le son ne fonctionnera pas.
Lorsqu'un CD/DVD ou un périphérique de mémoire est utilisé pour la sauvegarde, il n'est pas disponible pour une utilisation à pleine capacité car le système consomme une partie de ses capacités.
Si un support CD ou DVD est défaillant, le tiroir disque s'ouvre et se ferme à plusieurs reprises provoquant, à terme, l'échec du processus de sauvegarde. Dans ce cas, remplacez le support CD ou DVD et réessayez.
En cas d'échec de la sauvegarde, sélectionnez « Périphérique > Périphérique de stockage » puis vérifiez l'espace disponible sur le disque dur et assurez-vous que celui-ci est correctement connecté.
#
- Appuyez sur
Mode connexion
Vous pouvez définir le routage et le protocole de la connexion réseau.

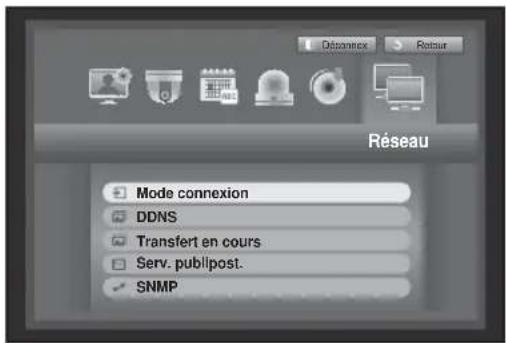

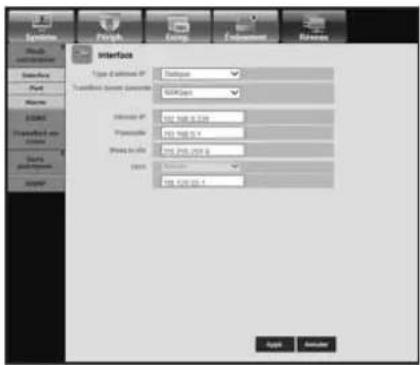

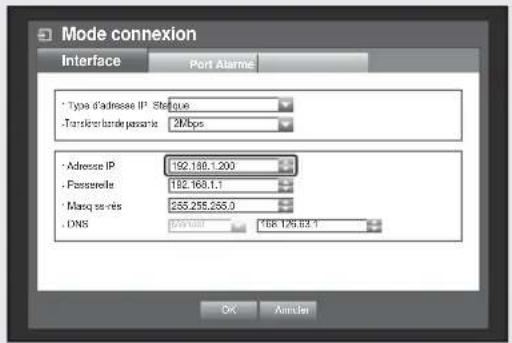

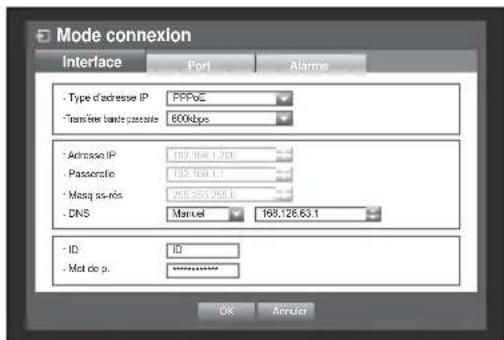

Réglage de la connexion
Ceci règle le protocole et l'environnement du réseau.
L'utilisation de la souris peut faciliter la configuration.
- Appuyez sur le bouton [MENU] de la télécommande ou en façade.
- Servez-vous des boutons directionnels gauche/droite (◀▶) pour sélectionner
. Le menu Réseau est sélectionné. - Servez-vous des boutons directionnels haut/bas (▲▼) pour aller sur
puis appuyez sur le bouton [ENTER].
Sélectionnez

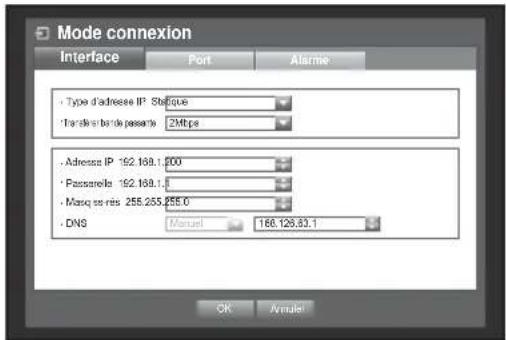

. Une fenêtre relative à la configuration du mode de connexion apparaît. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Type d'adresse IP : règle le mode de connexion réseau.
- Transférer bande passante : règle le flux maximum de données pouvant être transférées (vitesse de téléchargement).
Les options varient selon le mode de connexion sélectionné.
, : sélectionnez une valeur comprise entre 50 kbps et 2Mbps ou Illimité. - Pour
, sélectionnez une valeur comprise entre 50 kbps et 600 kbps.
- Adresse IP, Passerelle, Masq ss-rés, DNS
- Pour
- Pour
- Pour
- ID, Mot de p. : lorsque vous sélectionnez PPPoE, vous devez fournir la valeur des options « ID » et « Mot de p. » associées.
- Le serveur DNS pour
- Lorsque la configuration de la connexion est terminée, appuyez sur
.

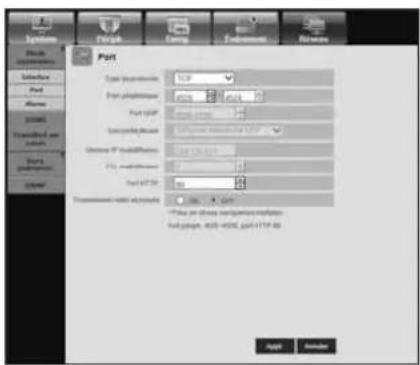

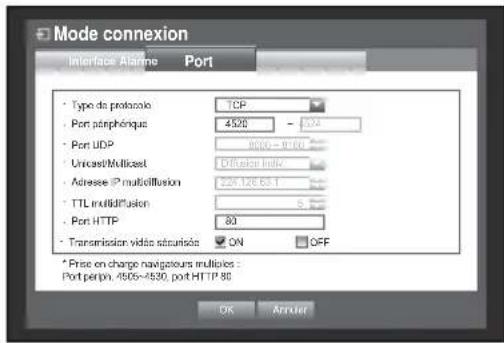

Paramétrage du port
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. - Sélectionnez
. - Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Type de protocole : sélectionne le type de protocole TCP ou UDP.
- TCP : Si elle est comparée à UDP, la connexion TCP est plus stable mais lente. Recommandée pour une connexion internet.
■ Si la valeur UDP est choisie, les valeurs Port périphérique, Port UDP et Diff. ind./multiple seront activées.
Si le mode de connexion est réglé sur PPPoE, vous ne pourrez pas sélectionner UDP comme type de protocole.
- Port périphérique : initialement, l'option est réglée sur <4520\~4524>. Cette valeur croît/décroît par paliers de 5 unités.
- TCP : ce protocole présente une meilleure stabilité et une vitesse inférieure, en comparaison avec l'UDP. Il est recommandé pour les environnements Internet.
- Port UDP : initialement, l'option est réglée sur <8000\~8160>. Cette valeur croît/décroît par paliers de 160 unités
- Unicast/Multicast : sélectionnez l'une des deux options Diffusion individuelle UDP ou Multidiffusion UDP. Lorsque l'option Diff. ind. est sélectionnée, les valeurs Multicast IP ou TTL sont activées.
- Diffusion individuelle UDP : Transfert d'un pack de données à un client individuel.
- Multidiffusion UDP : Permet à la communication des données à de multiples clients sans provoquer de surcharge sur le réseau.
- Adresse IP multidiffusion : l'utilisateur peut entrer directement les données.
- TTL multidiffusion : sélectionnez une valeur comprise entre 0 et 255. La valeur initiale pour TTL est réglée sur <5>.
- Port HTTP : entrez un numéro de port pour Web Viewer. Initialement, ceci est réglé <80>.
- Transmission vidéo sécurisée : Chiffre et transmet la vidéo.
Si vous activez cette option
- Prise en charge navigateurs multiples : La visionneuse web peut être utilisée avec un navigateur qui prend en charge le Silverlight.
La visionneuse peut être utilisée uniquement si le port HTTP est fixé sur 80, le type de protocole est TPC et la plage des ports des appareils est de 4505 à 4530.
Ceci est dans un but de sécurité de Silverlight.
- Lorsque la configuration du protocole est terminée, appuyez sur
.

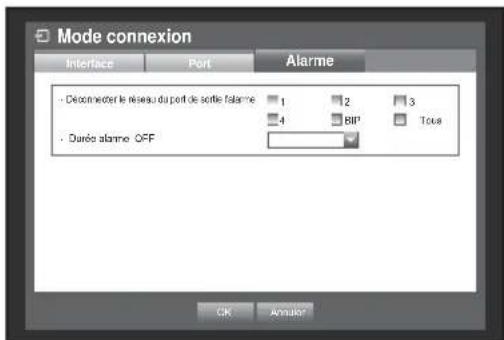

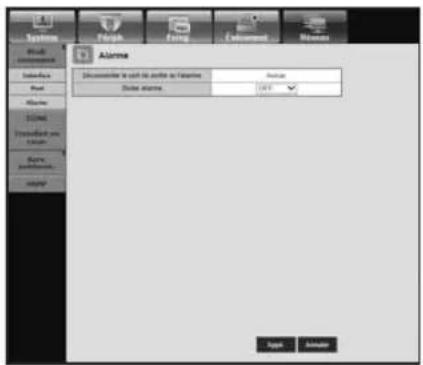

Réglage de l'alarme
-
Dans la fenêtre de réglage
, appuyez sur le bouton haut/bas (▲▼) pour sélectionner le mode puis appuyez sur le bouton [ENTER]. -
Sélectionnez le menu
. -
Utilisez les boutons directionnels ( ▲▼◀▶ ) pour faire défi ler les réglages et défi nir vos préférences.
- Déconnecter le réseau du port de sortie l'alarme : Sélectionnez la méthode de signalisation de l'alarme déclenchée en cas de perte de connexion.
- Si vous sélectionnez
- Si vous sélectionnez
- Durée alarme : Sélectionnez la durée des signaux d'alarme et des signaux sonores d'avertissement.
- L'alarme retentira à partir du terminal de sortie d'alarme (1, 2, 3, 4) sélectionné dans « Port de sortie de l'alarme de perte de connexion ».
- Si vous sélectionnez
- Si vous sélectionnez
- Après avoir confi guré les alarmes, sélectionnez
.
Notification

Dans un environnement avec plusieurs navigateurs, le

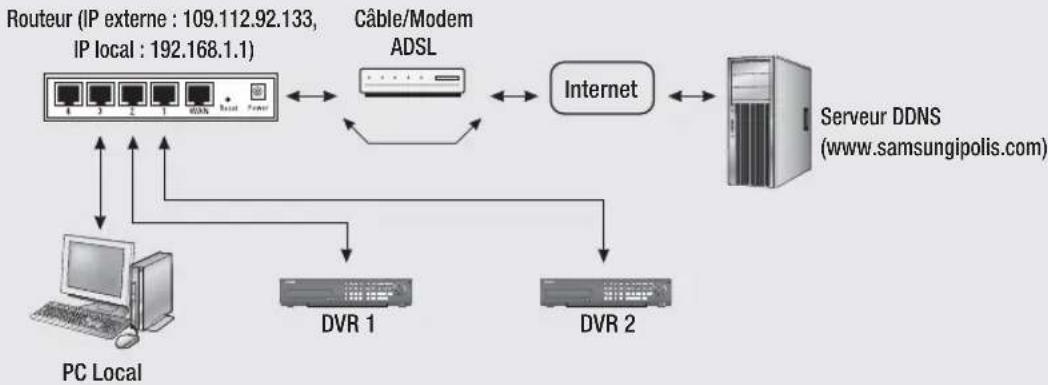

- Vue générale du réseau
| Système | DVR 1 DVR 2 | |||
| WEB RTSP WEB RTSP | ||||
| IP 192.168.1 | 200 192.168.1.200 192.168.1.202 192.168.1.202 | |||
| Protocol TCP TCP TCP TCP | ||||
| Port privé 80 4520~4524 81 4525~4529 | ||||
| Port public 80 4520~4524 81 4525~4529 | ||||

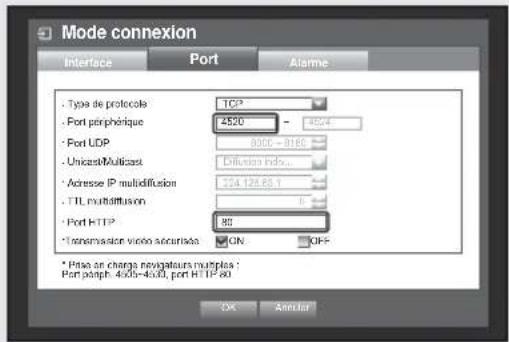

La redirection de port est 4520\~4524
(4520, 4521, 4522, 4523, 4524)

La redirection de port est 80

- 2^ réglage de paramétrage de redirection de port
La redirection de port est 4525\~4529
(4525, 4526, 4527, 4528, 4529)

La redirection de port est 81

La mise en réseau peut varier selon la méthode de connexion. Par conséquent, vérifiez votre environnement avant de régler le mode de connexion.
En l'absence de routeur

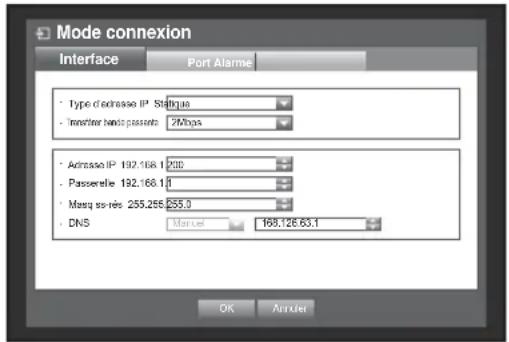

- Mode Statique
- Connexion Internet : PPPoE IP statique, les modems loués et les environnements LAN autorisent une connexion entre le magnétoscope numérique et l'utilisateur distant.
- Réglages réseau DVR : réglez
dans le menu du magnétoscope numérique connecté sur .
- Consultez votre administrateur de réseau pour les informations relatives à Adresse IP, la Passerelle et au Masque de sous-réseau.
- Connexion Internet : reliez le magnétoscope numérique directement à un modem câble, un modem PPPoE avec DHCP ou un réseau FTTH.
- Réglages réseau DVR : réglez
- Mode PPPoE
- Connexion Internet : un modem PPPoE est directement relié au magnétoscope numérique alors que la connexion PPPoE requiert un ID et un mot de passe utilisateur.
- Réglages réseau DVR : réglez
dans le menu du magnétoscope numérique relié sur .
- Les valeurs des options
Pour éviter un conflit d'adresse IP avec l'adresse IP statique du magnétoscope numérique, vérifiez les points suivants :
- Réglage du magnétoscope numérique doté d'une adresse IP statique
- Connexion Internet : Vous pouvez connecter le magnétoscope numérique à un routeur relié à un modem ADSL/câble ou à un routeur dans un environnement LAN.
-

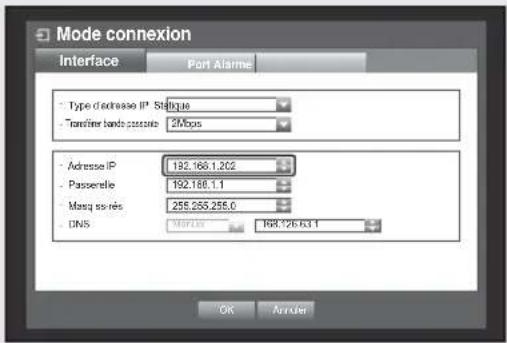

Réglage réseau du magnétoscope numérique
-
Réglez
dans le menu du magnétoscope numérique relié sur . -
Vérifiez si l'adresse IP définie est comprise dans la plage de valeurs de l'adresse IP statique fournie par le Routeur large bande.
Adresse IP, Passerelle et Masq ss-rés : consultez votre administrateur de réseau.
- Vérifiez si l'adresse IP définie est comprise dans la plage de valeurs de l'adresse IP statique fournie par le Routeur large bande.
Si un serveur DHCP est configuré avec une adresse de début (192.168.0.100) et une adresse de fin (192.168.0.200), vous devrez régler l'adresse IP selon les plages de valeurs DHCP configurées (192.168.0.2 \~ 192.168.0.99 et 192.168.0.201 \~ 192.168.0.254)
- Vérifiez que l'adresse de la passerelle et le masque sous-réseau correspondent à ceux qui sont réglés dans le Routeur large bande.
- Réglage de l'adresse IP DHCP du Routeur large bande
- Pour accéder aux configurations du Routeur large bande, ouvrez un navigateur Internet sur l'ordinateur local relié au Routeur large bande puis entrez l'adresse du routeur (par ex. : http://192.168.1.1).
- À ce stade, effectuez les configurations réseau des fenêtres de l'ordinateur conformément à l'exemple ci-dessous : Ex) Adresse IP : 192.168.1.2
Masq ss-rés : 255.255.255.0
Passerelle : 192.168.1.1
- Une fois la connexion au Routeur large bande établie, celui-ci vous invite à saisir un mot de passe. Sans rien saisir dans le champ Nom util., entrez « admin » dans le champ du mot de passe puis appuyez sur
pour accéder aux configurations du routeur. - Accédez au menu de configuration DHCP du routeur et spécifiez-y l'activation du serveur DHCP puis indiquez l'adresse de début et l'adresse de fin.
Réglez l'adresse de début (192.168.0.100) et l'adresse de fin (192.168.0.200).

- Les étapes ci-dessus peuvent varier selon les périphériques de routage, en fonction du fabricant.

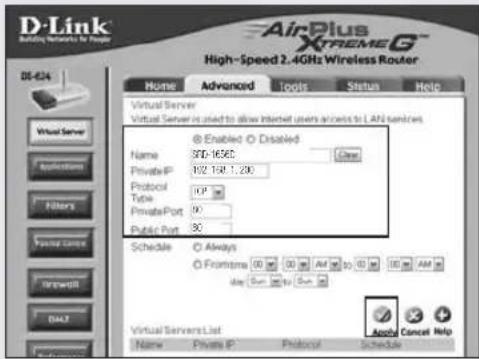

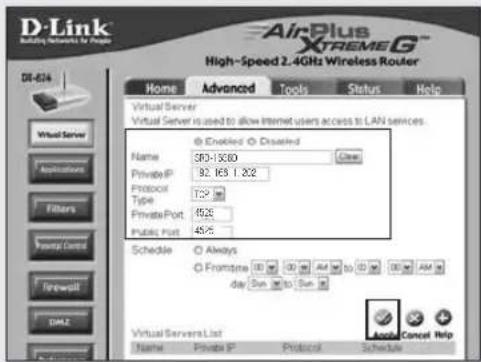

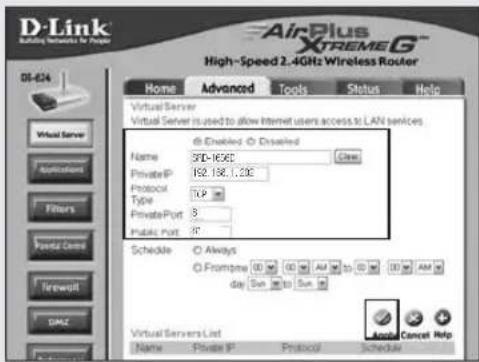

- Réglage de redirection du port routeur
-
Réglez le protocole sur
. -
Portée du port externe : Entrez l'option Port TCP réglée dans
via le menu du magnétoscope numérique relié. Si plusieurs magnétoscopes numériques sont reliés au routeur, le port TCP pourra être différent. -
Adresse IP de l'ordinateur interne Entrez l'adresse IP définie dans
via le menu du magnétoscope numérique connecté. -
Portée du port interne : Réglez cette option sur la même valeur que celle de « Portée du port externe ».
- Les étapes ci-dessus peuvent varier selon les périphériques de routage, en fonction du fabricant.
La redirection de port est nécessaire dès lors que vous souhaitez accéder au magnétoscope numérique relié au routeur depuis l'extérieur du réseau du routeur.

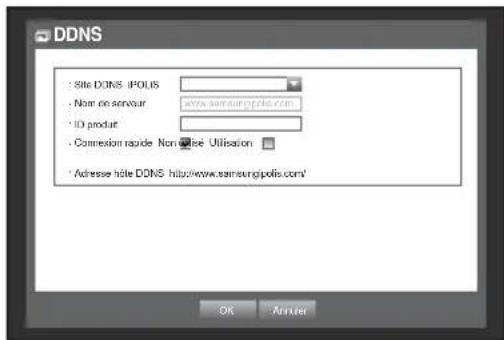

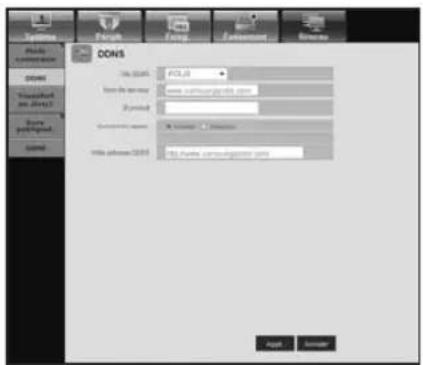

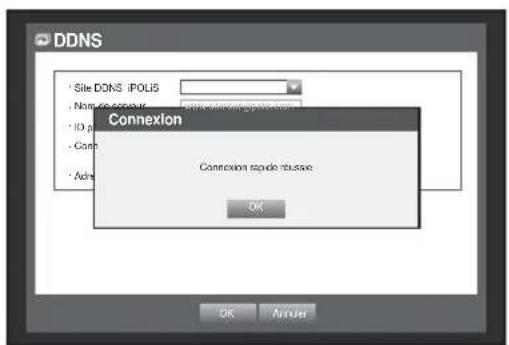

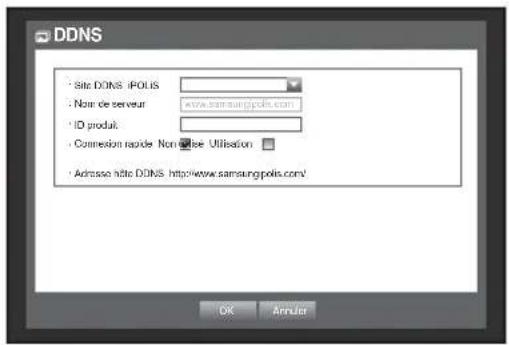

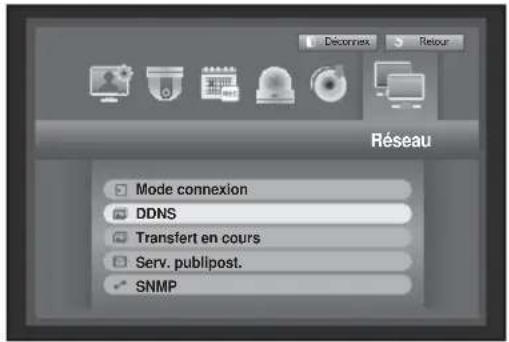

DDNS
Vous pouvez régler le site DDNS pour la connexion réseau d'un utilisateur distant.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. L'écran de réglage du DDNS apparait. -

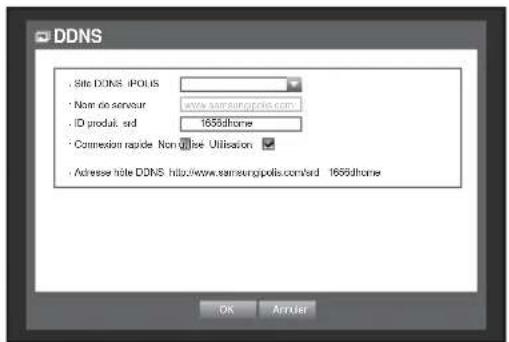

Utilisez le clavier virtuel pour saisir l'
.
■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40)
- Lorsque cette option est sélectionnée sur
Si
- Nom du Serveur: Saisir le nom du serveur du site DDNS sélectionné.
- ID produit: Saisir l'Identifiant du produit qui a été enregistré sur le site DDNS.
- Connexion rapide: Apparait si le

- Le réglage de connexion rapide a été annulé pendant la progression, il est automatiquement mis sur
- Lorsque la configuration DDNS est terminée, appuyez sur
.
Réglage DDNS
DDNS est l'abréviation de Dynamic Domain Naming System.
DNS (Domain Name System) est un service qui assure le routage d'un nom de domaine composé de caractères facilement accessibles à l'utilisateur (par ex., www.google.com) vers une adresse IP constituée de chiffres (64.233.189.104).
DDNS (Dynamic DNS) est un service qui enregistre un nom de domaine et l'adresse IP flottante qui lui est associée sur le serveur DDNS de sorte que ce nom de domaine soit acheminé vers l'adresse IP désignée même lorsque l'IP se transforme en un système IP dynamique.
- Réglage DDNS du magnétoscope numérique
Réglez
Ex.) Type de protocole : TCP
Port périphérique : 4520\~4524
Site DDNS : iPOLiS
- Réglages DDNS du routeur
Sélectionnez le menu correspondant pour le protocole de transfert réseau du routeur.
• PARAMÉTRAGE DU SAMSUNG iPOLiS DDNS
Rendez-vous sur votre PC
-
Open your browser and go to http://www.samsungipolis.com and click
. -

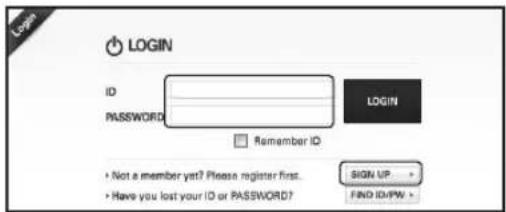

Vous devez créer un compte en premier lieu. Cliquez sur
. -
Suivez les instructions d'enregistrement sur le site.
-
Après avoir fi nalisé l'enregistrement du compte, connectez-vous à celui-ci.
-
Ajoutez votre DVR sur votre compte. Cliquez sur
. -
Choisissez un nom(Product ID) pour votre DVR. Utilisez de 4 à 20 caractères alphanumériques sans espace. Sélectionnez la classifi cation et le numéro de modèle du DVR, puis cliquez sur
. -
Suite à l'enregistrement, vous devriez visualiser votre produit dans la liste.

Revenez sur le magnétoscope numérique
- Depuis l'onglet réseau, cliquez sur
Sous Quick Connect, sélectionnez
et cliquez .
En cas d'échec de connexion, cela signifie peut-être que votre routeur ne supporte pas le protocole réseau UPnP. Pour plus de renseignements sur l'activation de l'UPnP sur votre routeur, veuillez consulter le mode d'emploi.
Cette option règle la qualité de l'image transférée depuis le magnétoscope numérique au réseau.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. La fenêtre Transfert en direct apparaît. -

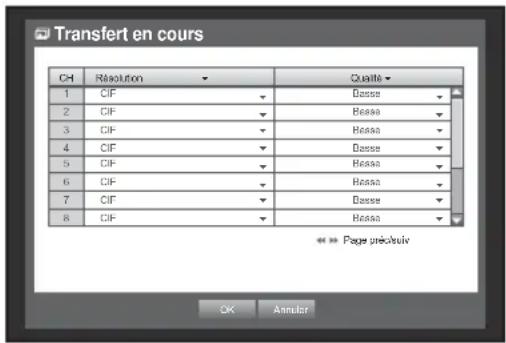

Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
-
Résolution : Montre le réglage sélectionné de la résolution du profil réseau.
- Qualité : Montre le réglage sélectionné de la qualité d'image du profil réseau.
.
Serv. publiposta.
Vous pouvez envoyer un e-mail à un utilisateur de magnétoscope numérique enregistré selon un intervalle de temps spécifique ou lorsqu'un événement se produit.

Lorsqu'un événement survient sur un canal dont la vidéo de la caméra est réglée sur

Si vous réglez un intervalle d'envoi d'e-mails trop court, le serveur de messagerie pourrait les considérer comme des spams qui ne seront donc pas transférés normalement.

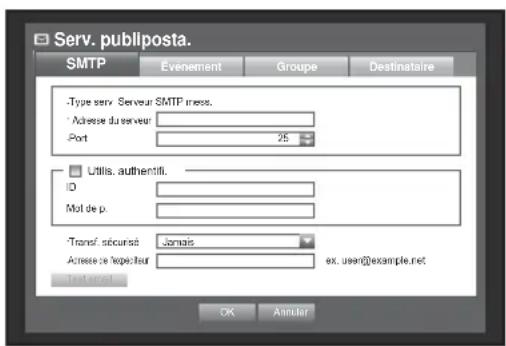

Réglage SMTP
Cette option règle le serveur de messagerie SMTP.
L'utilisation de la souris peut faciliter la configuration.
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. - Sélectionnez
. Vous verrez s'afficher l'écran de réglage SMTP. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
-
Type serv : affiche le type de serveur connecté.
- Adresse du serveur : entrez le serveur auquel vous voulez vous connecter.
- Port : règle le port de communication.
- Utilis, authentifi. : cochez cette option si le serveur SMTP utilise une authentication d'utilisateur. La boîte de réception du compte est ainsi activée.
- ID : entrez un utilisateur pour procéder à l'authentication lors de votre connexion au serveur SMTP.
- Mot de p. : entrez le mot de passe de l'utilisateur du serveur SMTP.
ou - Adresse de l'expéditeur : utilisez le clavier virtuel pour entrer l'adresse e-mail de l'expéditeur.
■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40)
- Test email : effectue le test des réglages du serveur.
- Lorsque le réglage SMTP est terminé, appuyez sur
.

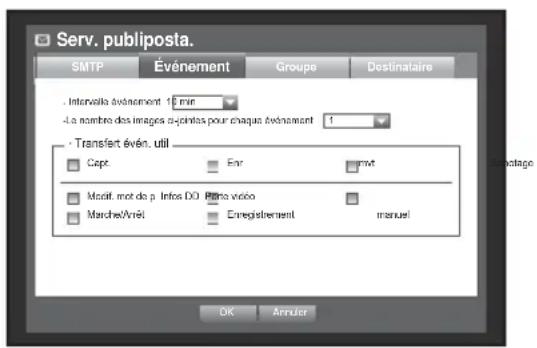

Réglage d'événement
Vous pouvez définir l'intervalle et le type d'événement à envoyer à l'utilisateur.
L'utilisation de la souris peut faciliter la configuration.
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. - Sélectionnez <Événement>.
- Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Intervalle événement : réglez l'intervalle des événements.
Si une série d'événements se produisent, l'e-mail sera envoyé selon un intervalle spécifique et non à chaque événement.
Configurez le nombre d'images jointes au courrier électronique envoyé en cas d'évènement.
■ Vous pouvez choisir de joindre entre une et cinq images.
- Transfert évén. util : sélectionnez un type d'événement à envoyer lorsqu'un événement survient.
Si l'événement sélectionné se produit, l'e-mail sera envoyé vers le groupe détenant les droits d'accès de destinataire.
- Lorsque le réglage d'événement est terminé, appuyez sur
.
Réglage de groupe

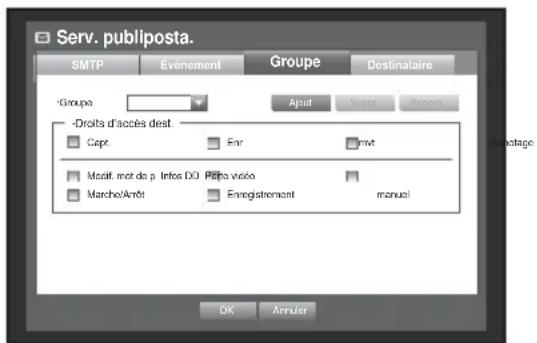

Vous pouvez définir le groupe auquel l'e-mail est envoyé et spécifier les droits d'accès pour chaque groupe séparément.
Vous pouvez ajouter des destinataires pour chaque groupe dans l'élément de menu
Le destinataire est défini séparément du groupe d'utilisateurs du magnétoscope numérique.
L'utilisation de la souris peut faciliter la configuration.
- Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. - Sélectionnez
. - Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Ajout : sélectionnez
et ajoutez un groupe à l'aide du clavier virtuel.
■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40
- Renom. : vous pouvez réinitialiser les droits d'accès du destinataire d'un groupe existant.
-
Droits d'accès dest. : règle les droits d'accès du groupe de destinataires.
-
Lorsque la configuration du groupe est terminée, appuyez sur
.
Réglage de destinataire

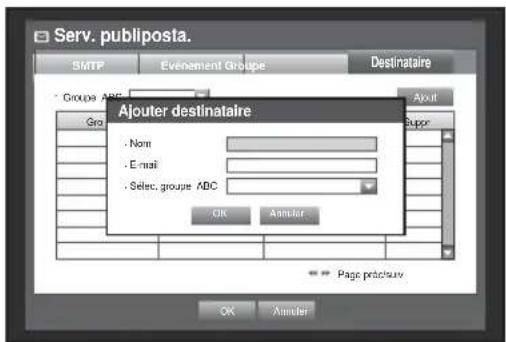

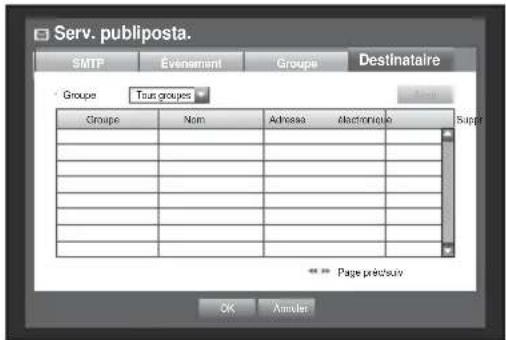

Vous pouvez ajouter/retirer un destinataire à/depuis le groupe spécifié et modifier le groupe si nécessaire.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. -
Sélectionnez
. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
Vous aurez dû créer un groupe via l'élément de menu
- Lorsque le réglage de destinataire est terminé, appuyez sur

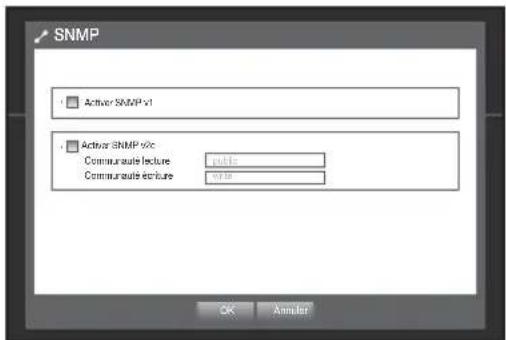

Vous pouvez configurer les paramètres du protocole SNMP.
L'utilisation de la souris peut faciliter la configuration.
-
Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre
pour aller sur puis appuyez sur le bouton [ENTER]. L'écran de configuration SNMP apparaît. -
Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et définissez-en la valeur.
- Activer SNMP v1 : la version 1 de SNMP est activée.
- Activer SNMP v2c : la version 2 de SNMP est activée.
- Communauté de lecture : communauté de lecture à travers laquelle vous pouvez accéder à des objets qui prennent en charge les protocoles SNMP.
- Communauté d'écriture : communauté d'écriture à travers laquelle vous pouvez accéder à des objets qui prennent en charge les protocoles SNMP.

- Une fois les paramètres SNMP déterminés, cliquez sur
.
Le magnétoscope numérique vous permet d'effectuer des réglages à la fois pour une caméra PTZ et pour une caméra ordinaire, selon votre préférence.
Périphérique PTZ
Le périphérique PTZ peut être activé uniquement lorsqu'un canal en connexion avec la caméra PTZ est sélectionné.
Mise en route de la caméra PTZ
La caméra PTZ est disponible uniquement lorsqu'un canal est sélectionné comme suit :
- À l'aide du bouton de la télécommande ou en façade Sélectionnez le bouton [PTZ] de la télécommande.
- À l'aide du menu du lanceur Cliquez sur < PTZ > pour afficher le lanceur en direct.
- À l'aide du menu contextuel obtenu par un clic droit en mode Live Effectuez un clic droit n'importe où sur l'écran pour afficher le menu contextuel puis sélectionnez

La fonction PTZ n'est disponible que lorsqu'une caméra PTZ est connectée et que l'icône

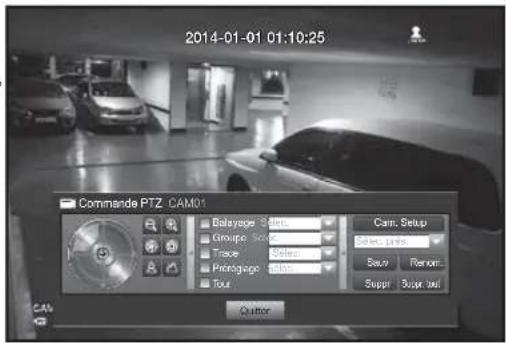

Utilisation de la caméra PTZ
Vous pouvez utiliser une seule caméra pour exécuter les fonctions PANORAMIQUE, HORIZONTAL-VERTICAL et ZOOM, assurer le suivi de plusieurs emplacements simultanément et définir le préréglage selon votre préférence dans le mode de votre choix.
- Lancez le menu
.
Lorsque l'icône < Pâtuée dans le coin inférieur droit s'affi che en jaune, vous passez en mode « Commande PTZ » afi n d'affi cher le menu « Commande PTZ ».

- Veillez à configurer les environnements de travail PTZ avant l'opération, car la marque PTZ Working (Activation PTZ) peut apparaître comme étant activée alors que la fonction PTZ est inopérante.
- Utilisez la molette PTZ dans le menu du lanceur pour régler la zone de surveillance, ou utiliser les boutons directionnels (▲▼◀▶) de la télécommande pour déplacer la caméra vers l'endroit que vous souhaitez.
- Molette PTZ : cliquez sur un point proche du centre pour se déplacer lentement dans cette direction; cliquez sur un point éloigné pour se déplacer rapidement.
- Maintenez un clic prolongé à gauche pour pivoter l'objectif en sens inverse des aiguilles d'une montre; maintenez un clic prolongé à droite pour pivoter l'objectif dans le sens des aiguilles d'une montre.
- Zoom (⊕) vous pouvez utiliser la fonction zoom de la caméra PTZ.
- IRIS (☐) : règle l'intensité des rayons lumineux pénétrant dans le diaphragme.
- Focus (💡️) : permet de régler la mise au point manuellement.
- Balayage : permet le déplacement entre les points de départ et d'arrivée préréglés.
- Groupe : permet le déplacement sur la trajectoire spécifiée en combinant le préréglage, le modèle et le panorama automatique.
- Trace : permet de déplacer le cadrage de la caméra sur la trajectoire prédéfinie.
- Préréglage : permet de définir la position préréglée pour le cadrage de la caméra et de déplacer cette dernière sur la position préréglée désignée lors de la sélection du préréglage souhaité.
- Tour : permet le déplacement sur la trajectoire spécifiée en combinant plusieurs groupes.
Pour le type

- Avant de passer en mode de commande du périphérique PTZ, réglez les valeurs du périphérique PTZ dans le menu
Un préréglage est un ensemble de points cibles spécifiques liés à une caméra PTZ. Il est possible de stocker jusqu'à 127 préréglages par caméra.
L'utilisation de la souris peut faciliter la configuration.
-
En mode Commande PTZ, servez-vous des boutons directionnels pour régler la caméra dans la direction souhaitée.
-
Sélectionnez la touche
.
Le clavier virtuel permettant de saisir le préréglage apparaît.
■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 40)
- Sauv : vous pouvez ajouter et sauvegarder le préréglage.
- Renom. : vous pouvez modifier le paramétrage des préréglages existants.
- Suppr : supprime le préréglage choisi.
- Suppr. tout : supprime tous les préréglages existants.

Si vous remplacez la caméra du canal comportant la liste de préréglages par une nouvelle caméra, vous devrez réinitialiser les préréglages en conséquence.
- Appuyez sur
.
Le préréglage sera sauvegardé sous le nom que vous avez précédemment saisi à cet effet.
Réglage de la caméra
Une caméra PTZ dispose de son propre système de menus. Optimisez la caméra PTZ en fonction du magnétoscope numérique.
L'utilisation de la souris peut faciliter la configuration.
- Sélectionnez
- Vous ne pouvez configurer les réglages que pour les caméras prenant en charge les protocoles de Samsung, Pelco C/D/P, AD, ELMO, GE, CCVC et Panasonic.
Lorsque vous réglez PAN auto ou Modèle via le menu de la caméra, appuyez longuement sur le bouton approprié jusqu'à ce que le fonctionnement du bouton soit différent de celui du réglage PTZ normal.

Vous pouvez exécuter la recherche des données enregistrées par heure ou selon d'autres critères de recherche tels que les événements.
Vous pouvez accéder au menu
-
En mode Live, effectuez un clic droit sur n'importe quelle zone de l'écran. Le menu Live s'affiche.
-
Sélectionnez
. Sinon, appuyez sur le bouton [SEARCH] de la télécommande ou en façade.
Si vous n'avez pas coché
- La recherche peut être limitée par la fonction Suppr. auto. Reportez-vous à « Réglage de l'enregistrement > Option d'enregistrement ». (Page 60)
- Don. chevauch. : cette option apparaît uniquement en cas de chevauchement des données à une certaine heure, occasionné par le changement de la configuration de l'heure du magnétoscope numérique. Les données les plus récentes. Cette option n'apparaît pas dans

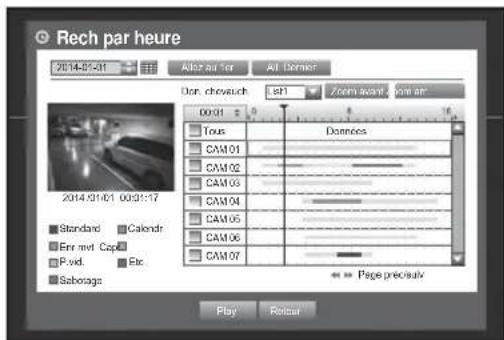

Recherche par heure

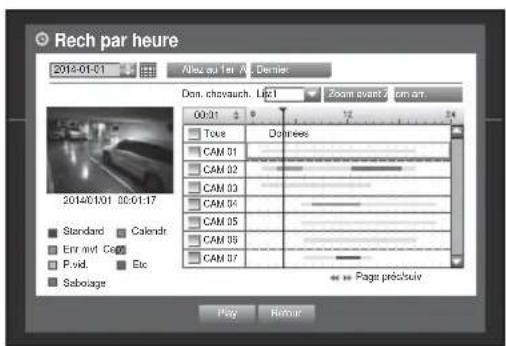

Vous pouvez rechercher les données enregistrées à l'heure de votre choix.
L'heure affichée étant tributaire du fuseau horaire et de l'heure d'été, l'affichage de l'heure pour des données enregistrées au même moment varie selon les réglages de fuseau horaire et d'heure d'été applicables.
L'utilisation de la souris peut faciliter la configuration.
-
Sélectionnez
dans le menu . -
Sélectionnez une date pour la recherche.
■ Reportez-vous à « Utilisation du calendrier ». (Page 39)
-
Les données enregistrées à la date spécifique sont répertoriées. La barre d'affichage varie selon le type de données. Par conséquent, vérifiez la couleur correspondant au type de données dans la sous-fenêtre de gauche.
-
Utilisez les boutons directionnels (▲▼◀▶) pour définir les critères de recherche puis appuyez sur le bouton [ENTER].
- Aller 1er : se positionne sur les données les plus anciennes.
- All. Dernier : se positionne sur la date la plus récente.
- Heure : entrez une heure pour lancer la recherche ou servez-vous du bouton directionnel ◀> afin de sélectionner une valeur.
- Page préc/suiv : Permet d'accéder à la page précédente / suivante. (Utilisez la télécommande ou les boutons du panneau avant.)
- Zoom arr. : la carte bascule sur le mode inverse de celui qui est détaillé ci-dessus. Elle passe ainsi à la séquence 4 heures-8 heures-16 heures-24 heures.

- Double-cliquez sur l'heure de votre choix pour en faire un zoom avant/arrière.
- Si le canal sélectionné ne contient aucune donnée enregistrée, il sera marqué en noir.
- Sélectionnez un élément de données puis cliquez sur
. L'écran bascule sur le mode de lecture des données.

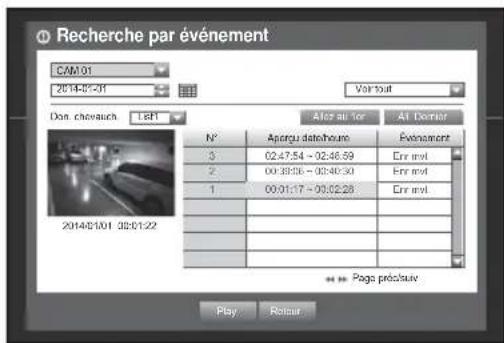

Recherche par événement
Vous pouvez lancer une recherche d'événement par canal et lire l'événement.
L'utilisation de la souris peut faciliter la configuration.
- Sélectionnez
dans le menu . - Utilisez les boutons directionnels (▲▼◀▶) pour définir les critères de recherche puis appuyez sur le bouton [ENTER].
- Tous les événements enregistrés à une date spécifique sont identifiés (y compris en enregistrement normal/programmé).
- Aperçu date/heure : si vous sélectionnez un élément de données dans la liste, l'image figée des données sélectionnées s'affichera dans la sous-fenêtre de prévisualisation de gauche.
- Événement : affiche le type de l'événement qui s'est produit.
- Sélectionnez un élément de données puis cliquez sur
. L'écran bascule sur le mode de lecture des données de l'événement.
Cette fonction permet de rechercher les données de sauvegarde stockées sur le périphérique de sauvegarde connecté. Seules les données au format du magnétoscope numérique sont incluses dans la recherche.
Reportez-vous à
L'utilisation de la souris peut faciliter la configuration.
- Sélectionnez
dans le menu . - Utilisez les boutons directionnels (▲▼◀▶) pour définir les critères de recherche puis appuyez sur le bouton [ENTER].
- Période enreg. : affiche la période d'enregistrement.
- Info canal : affiche le canal enregistré.
- Lect.par Tps : sélectionnez une heure de début de lecture.
- Sélectionnez un élément de données puis cliquez sur
.
L'écran bascule sur le mode de lecture des données de sauvegarde.

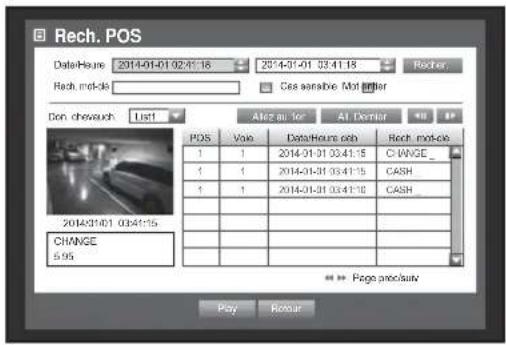

Vous pouvez rechercher des données sur le périphérique POS connecté au magnétoscope numérique.
Vous pouvez vous servir de la souris pour sélectionner les éléments connexes.
-
Sélectionnez
dans le menu . -
Utilisez les boutons directionnels (▲▼◀▶) pour définir les critères de recherche puis appuyez sur le bouton [ENTER].
- Vous pouvez entrer un texte spécifique pour affiner votre recherche.
- Rech. mot-clé : utilisez le clavier virtuel pour entrer un mot-clé.
• Critères de recherche :
- : Vous pourrez utiliser ces boutons pour accélérer votre recherche si vous obtenez une longue liste de résultats de recherche.
- Sélectionnez un élément de données puis cliquez sur
. L'écran bascule sur le mode de lecture des données POS.
Recherche par mouvement

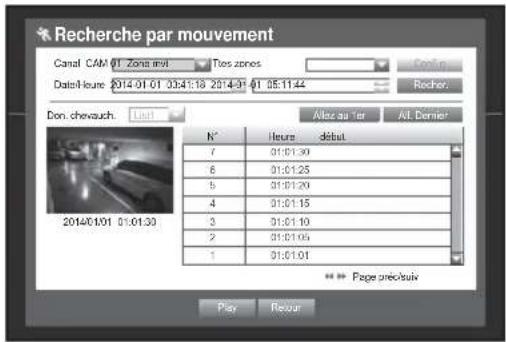

Lorsqu'un mouvement est détecté au niveau d'un canal, vous pouvez définir la zone de votre choix pour exécuter la recherche.
Vous pouvez vous servir de la souris pour sélectionner les éléments connexes.
-
Sélectionnez
dans le menu . -
Utilisez les boutons directionnels (▲▼◀ ▶) pour définir les critères de recherche puis appuyez sur le bouton [ENTER].
Si vous définissez la zone de mouvement sur
- Zone mvt : sélectionnez une zone pour y lancer la recherche.
- Ttes zones : lance la recherche dans toutes les zones du canal sélectionné.
- Zone actu. : lance la recherche dans la zone de mouvement du canal sélectionné via « Détection de mouvement > Réglage de la zone de détection de mouvement ». (Page 62)
- Zone manu. : vous pouvez régler manuellement la zone de mouvement.
- Config. : le bouton Config. ne s'activera que si vous réglez la zone de mouvement sur Manuel. Appuyez sur ce bouton pour afficher la fenêtre de réglage de zone.
- Date/Heure : l'option Date/Heure est automatiquement réglée par heure et l'heure de fin automatiquement définie sur une valeur supérieure d'une heure au réglage de l'heure de début, dans le cas où celle-ci a déjà été réglée.
- Aperçu : sélectionnez un élément de données dans la liste pour afficher l'image figée de l'élément.
- Sélectionnez un élément de données puis cliquez sur
. L'écran bascule sur le mode de lecture des données de mouvement.
Lecture
Vous pouvez lire les données stockées sur le disque dur et en sauvegarder la portion de votre choix.
L'utilisation de la souris peut faciliter la configuration.
-
En mode Live, cliquez sur
dans le menu contextuel qui s'affiche lorsque vous effectuez un clic droit ou cliquez sur <▶> dans le menu du lanceur ou appuyez sur le bouton Lect de la télécommande ou en façade. -
Servez-vous du bouton haut/bas (▲▼) pour sélectionner un menu. ■ Pour la recherche de données, reportez-vous à
. (Page 82) -
Sélectionnez un élément de données puis cliquez sur
dans le menu Recher. Les données sélectionnées sont lues et le lanceur de lecture apparaît à l'écran.
En présence de données existantes, la fonction
- Info lecture : affiche la date et l'heure des données en cours dans l'angle supérieur.
- Sauveg : cliquez sur <∅> pour régler l'heure actuelle sur l'heure de début de sauvegarde ; vous pouvez spécifier une zone de sauvegarde à l'aide de la souris (triangle jaune). Cliquez à nouveau sur <∅> pour régler l'heure actuelle sur l'heure de fin de sauvegarde. La fenêtre « Plage sauveg » apparaît.
- Type : Prend en charge les formats de DVR, AVI et SEC. Reportez-vous à la liste de formats dans « Réglage de la sauvegarde ». (Page 64) - Périph : sélectionnez un périphérique de sauvegarde. - Vérif. capacité : permet de vérifier la capacité du périphérique de stockage sélectionné.

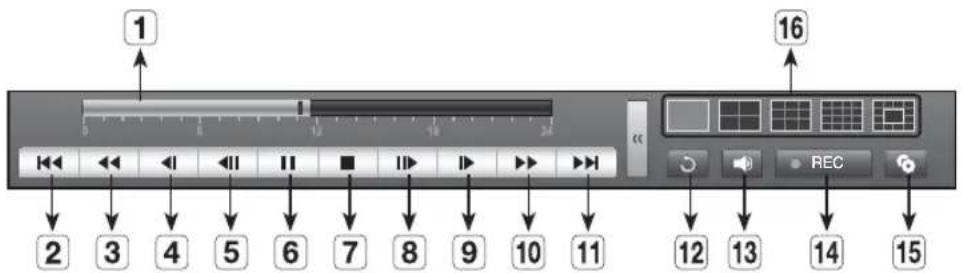

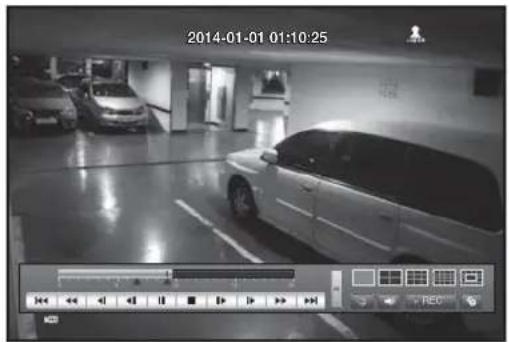

Utilisation du bouton Lecture

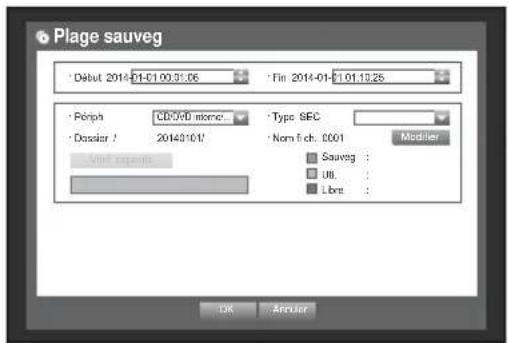

| 1 | Chronologie de lecture | Indique le point de lecture actuel, qui peut être déplacé. |
| 2 | Saut arrière Revient en arrière d'une unité temporelle. (Se déplace de 10 minutes) | |
| 3 | Retour rapide Effectue une lecture avant rapide. (vitesse x 2 à 64) | |
| 4 | Retour au ralenti | Effectue une recherche arrière image par image en mode PAUSE. (vitesse x 1/2 à 1/8) |
| 5 | Retour pas à pas Effectue un retour arrière image par image. | |
| 6 | Pause La lecture de la vidéo actuelle est momentanément interrompue. | |
| 7 | Arrêt Arrête la lecture et passe à l'écran live. | |
| 8 | Avance pas à pas | Effectue une avance image par image. |
| 9 | Avance au ralenti | Garantie de lecture simultanée de 4 canaux en vitesse lente. (vitesse x 1/2 à 1/8)En mode partagé, la lecture en temps réel peut ne pas être prise en charge, selon la qualité d'enregistrement, la résolution et le nombre de canaux concernés. Certaines vitesses d'enregistrement peuvent être prises en charge. |
| 10 | Avance rapide Effectue une lecture avant rapide. (vitesse x 2 à 64) | |
| 11 | Saut avant Avance d'une unité temporelle. (Se déplace de 10 minutes) | |
| 12 | Retour Retourne sur l'écran de confi guration de recherche. | |
| 13 | Audio Active/Désactive le son. | |
| 14 | REC Enregistre tous les canaux en mode Live. | |
| 15 | Sauvegarde partielle | Débute la sauvegarde de la section sélectionnée de la vidéo en cours de lecture selon les points de début et de fi n spécifi és. |
| 16 | Changer mode | Cliquez sur le mode de lecture souhaité ou appuyez sur [MODE] pour changer le mode d'affi chage en séquence.La zone grise au centre du mode d'écran partagé en 13 lit le canal Live.Le canal par défaut du mode Live est CH1, qu'il est possible de modifi er ultérieurement. |
PRÉSENTATION DE WEB VIEWER

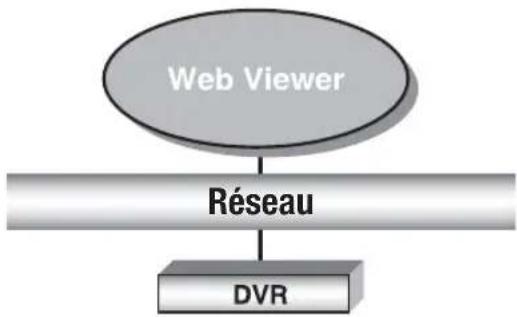

Qu'est-ce que Web Viewer ?
Web Viewer vous permet d'avoir un accès distant à votre magnétoscope numérique. Vous disposez ainsi d'un accès à la vidéo en direct, à la vidéo archivée et à la commande PTZ (si configurée), etc.
Caractéristiques du Produit
- Accès distant à partir d'un navigateur standard
- Prise en charge des commandes de caméra PTZ
- Prise en charge des formats d'affichage de 1, 4, 9 et 16 caméras (jusqu'à 16 caméras dans la liste).
- Pour impression et sauvegarde dans « Imprimer ou sauvegarder des images au format jpeg, bmp ou png » les images doivent être au format jpeg, bmp ou png.
- Enregistrement vidéo au format AVI, compatible avec les lecteurs de support les plus courants. (codec H.264 requis)
Configuration Système Requise
La liste suivante répertorie les éléments matériels et le système d'exploitation requis pour exécuter Web Viewer.
| Système D'exploitation | Windows XP SP3 ou supérieurWindows VistaWindows 7Mac OS 10.6 et les versions ultérieures |
| Navigateur Web | - Sur Windows : Internet Explorer 8, 9, 10, Firefox 3.6 ou supérieur, Chrome 12 ou supérieur- Sur Mac : Safari 5 ou supérieur, Firefox 3.6 ou supérieur. |
| CPU Intel Core i7 3.4Ghz | |
| Mémoire 4 GB ou supérieur | |
| Disque Dur | 50 Mo (espace requis pour l'installation)* Espace supplémentaire requis sur le disque dur pour l'enregistrement.La taille du fichier d'enregistrement varie en fonction des réglages de la qualité d'enregistrement. |
CONNEXION DE WEB VIEWER (Windows)
- Ouvrez votre navigateur et saisissez l'adresse IP ou l'URL de l'enregistreur vidéo en réseau dans l'encadré de l'adresse URL.
« 192.168.1.200 » est l'adresse IP réglée par défaut.
■ Réglez une adresse IP disponible dans IP Installer ou
« Réseau > Mode connexion ».
La connexion via l'URL est activée uniquement une fois le réglage du paramètre de connexion DDNS terminé.
- Un utilisateur disposant de droits d'administration doit fournir un ID et un mot de passe d'administrateur. Un utilisateur enregistré doit fournir un ID et un mot de passe d'utilisateur.
L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défi ni lors de la première connexion.
- Réglez le mot de passe de votre réseau sans fil si vous utilisez l'appareil avec un routeur sans fil. Si votre réseau n'est pas protégé par un mot de passe ou si vous utilisez le mot de passe par défaut du routeur sans fil, les données de votre vidéo peuvent être exposées à des menaces potentielles.
■ Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.
Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.
Si votre ordinateur possède plusieurs cartes réseau, choisissez celle dont la valeur de la matrice d'interface est la plus faible pour recevoir la vidéo.

Autorise jusqu'à 10 accès simultanés, y compris en tant qu'administrateur et utilisateur général.
N'autorise pas de connexion multiple pour l'utilisateur administrateur.
Le mot de passe de l'administrateur et des utilisateurs généraux peut être changé via le menu
- Les utilisateurs normaux devraient spécifier l'option
- Tous les réglages s'appliquent aux réglages du magnétoscope numérique.
Si vous changez les droits d'accès tout en étant connecté à Web Viewer, il se peut que vous soyez ramené à l'écran de connexion.

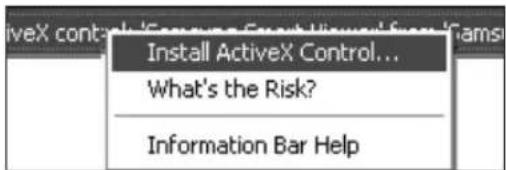

- Cliquez sur
.

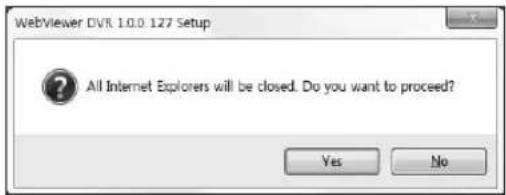

- Lorsque le message de confirmation de l'installation apparaît, cliquez sur le bouton [Yes]. Toutes les fenêtres seront fermées (IE).

- Lorsqu'une fenêtre d'assistant d'installation de programme apparaît, appuyez sur le bouton [Install] pour installer le programme.

- Après avoir installé le programme, relancez votre navigateur web pour vous connecter.
L'écran principal de Live Viewer s'affiche lorsque vous vous connectez avec succès après avoir installé le programme.

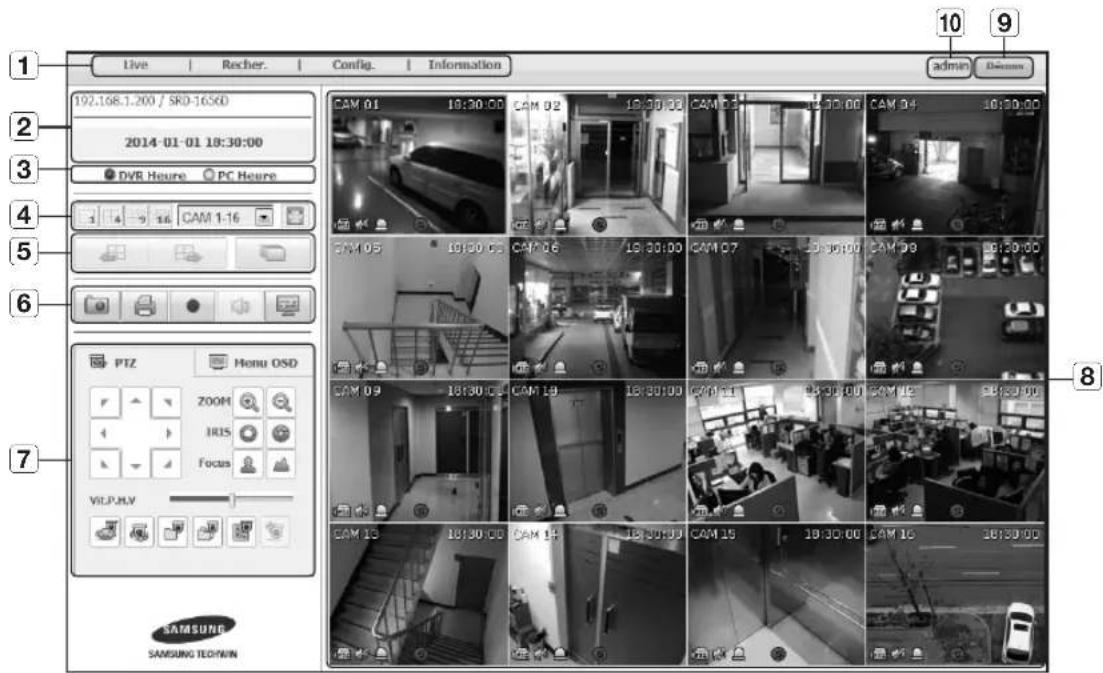

L'écran Live Viewer affiche les éléments suivants :
| 1 | Sélection du menu | Permet de commuter entre les écrans du menu correspondant en cliquant sur chaque menu. |
| 2 | Adresse, Nom, Heure | Permet d'afficher l'adresse IP, le nom du modèle, l'heure, etc. de l'enregistreur vidéo en réseau connecté. |
| 3 | DVR Heure, PC Heure | Sélectionnezoupour le réglage de l'heure apparaissant sur l'affichage à l'écran du Live Viewer. |
| 4 | Sélection de la Mosaïque | Permet de sélectionner le type d'écran partagé et de spécifier le canal affiché dans le Volet d'informations. |
| 5 | Changement canal | Permet de commuter entre le canal précédent/suivant ou d'effectuer la Séquence auto. Cliquez sur le bouton Séquence auto pour afficher le menu Sélection de l'intervalle de temps. |
| 6 | Prise | Permet d'enregistrer la vidéo actuelle pour le canal sélectionné selon le chemin désigné. |
| Imprimer | Permet d'imprimer l'image de la vidéo actuelle pour le canal sélectionné via l'imprimante désignée. | |
| Enregistrer en tant que fichier AVI | Permet d'enregistrer la vidéo en direct au format de fichier AVI selon le chemin désigné, puis d'interrompre l'enregistrement.L'icône d'état d'enregistrement s'affiche sur l'écran durant l'enregistrement. | |
| Audio | Permet de régler le son connecté à chaque canal sur ACTIVE/DESACTIVE. | |
| OSD | Sélectionnez le format de l'information OSD qui sera affichée. | |
| 7 | PTZ | Permet de contrôler la(les) caméra(s) PTZ connectée(s) |
| Menu OSD | Permet d'accéder à l'écran de menu correspondant d'une caméra, qui prend en charge le menu OSD et de changer le menu. | |
| 8 | Volet d'informations | Permet d'afficher la vidéo de la caméra connectée à l'enregistreur vidéo en réseau. |
| 9 | Déconn | Permet de lancer le processus de déconnexion. |
| 10 | ID | Permet d'afficher l'ID de l'utilisateur connecté. |

- Sélection en double flux : Faites un clic droit sur l'un des canaux en direct. Un menu déroulant profile1/profile2 s'affichera. Le réglage par défaut est profile1, ce qui signifie que la vidéo s'affiche avec la résolution du profile1. Si vous sélectionnez profile2, la vidéo sera affichée avec la résolution du profile2.
Profile1 : Résolution de transfert en direct, Profile 2 : Résolution d'enregistrement
Affichage à l'écran OSD
1 Le numéro de chaîne du DVR connecté est affiché.
② Ou
3 Ceci indique si les commandes PTZ sont activées ou désactivées.
4 Montre l'état Marche/Arrête de l'audio.
(5) L'icône de l'alarme s'affiche lors de l'émission d'une alarme. Elle disparaît dès que vous appuyez sur le bouton [ALARM] du magnétoscope numérique.
6 L'icône de mouvement apparaît lorsqu'un mouvement est détecté.
7 L'icône de sabotage apparaît lorsqu'un sabotage est détecté.
⑧ Montre l'état d'enregistrement.

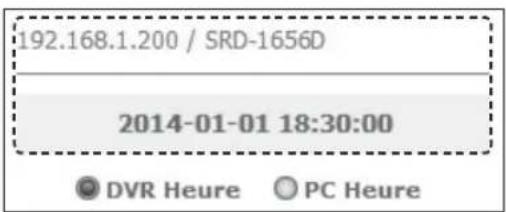

Magnétoscope numérique connecté
Ceci affiche l'adresse IP et l'état du magnétoscope connecté.

■ Message d'échec de connexion
Pas de réponse : s'affiche lorsque le magnétoscope numérique ne répond pas.
Accès refusé : s'affiche lorsque le nombre maximal d'utilisateurs est dépassé.
■ Le nombre de connexions simultanées est limité à 10.

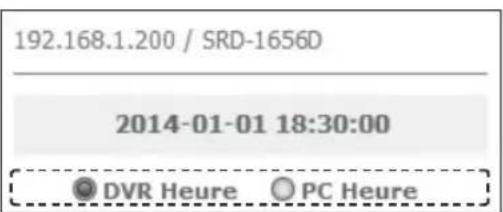

Sélectionnez
- DVR Heure : Basée sur l'heure du magnétoscope numérique connecté.
- PC Heure : Basée sur l'heure du PC exécutant actuellement le Web Viewer.
Vous pouvez changer de mode partagé en cliquant sur les différentes icônes numériques.
Pour basculer en mode Plein écran
Cliquez sur < ▶.
L'écran partagé actuel apparaît en plein écran.
Appuyez sur la touche [ESC] pour quitter le mode plein écran.

Modification du mode écran en direct
Le mode d'écran partagé en 16 ne prend pas en charge
« Séquence », « Précédent » et « Suivant ».
- :Lorsque vous cliquez sur ce bouton, vous affichez l'écran précédent.
- En MODE UNIQUE, vous basculez entre les numéros de canaux par ordre inversé.
- En MODE QUADRUPLE, les écrans sont changés comme suit : 1ère séquence de 4 canaux (1\~4) → 2ème séquence de 4 canaux (5\~8) → 3ème séquence de 4 canaux (9\~12) → 4ème séquence de 4 canaux (13\~16).
- MODE EN NEUF, les écrans sont changés selon une première séquence de 9 canaux (1\~9) suivie d'une séquence de 7 canaux (10\~16).
• : Lorsque vous cliquez sur ce bouton, vous affichez l'écran suivant.
- En MODE UNIQUE, vous basculez entre les numéros de canaux par ordre de 1 à 16.
- En MODE QUADRUPLE, les écrans sont changés comme suit : 1ère séquence de 4 canaux (1\~4) → 2ème séquence de 4 canaux (5\~8) → 3ème séquence de 4 canaux (9\~12) → 4ème séquence de 4 canaux (13\~16).
- MODE EN NEUF, les écrans sont changés selon une première séquence de 9 canaux (1\~9) suivie d'une séquence de 7 canaux (10\~16).
• : Lorsque vous cliquez sur ce bouton, vous changez d'écran selon un intervalle préréglé.
- En MODE UNIQUE, les numéros de canaux sont séquentiellement changés de 1 à 16.
- En MODE QUADRUPLE, les écrans sont changés par séquence de 4 canaux, comme suit : 1ère séquence de 4 canaux (1\~4) → 2ème séquence de 4 canaux (5\~8) →
3ème séquence de 4 canaux (9\~12) → 4ème séquence de 4 canaux (13\~16).

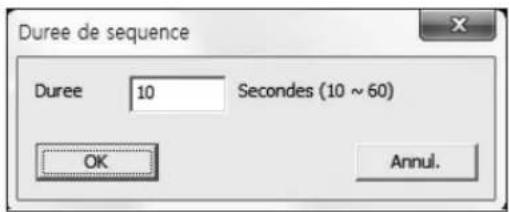

■ Réglage de l'heure par défaut (10 secondes)
Pour capturer un écran
-
Cliquez sur le bouton < ▶ Lorsqu'une fenêtre contextuelle apparaît, sélectionnez le chemin de sauvegarde pour l'image capturée.
-

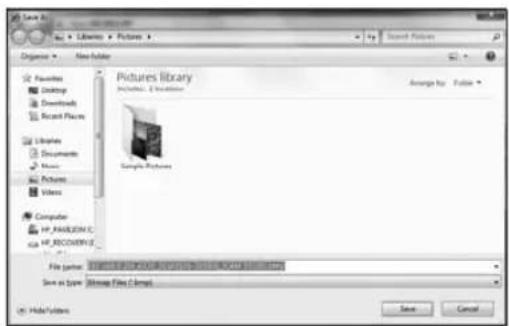

Sélectionnez le chemin et nommez le fichier. Puis cliquez sur le bouton
. -
Enregistrez l'image vidéo de la caméra actuelle en tant que fichier .bmp, .jpg ou .png.

■ Sous Windows Vista et 7, si vous n'exécutez pas votre navigateur en mode administrateur, vous risquez de
rencontrer des problèmes d'enregistrement des fi chiers de capture au format BMP, JPG ou PNG.

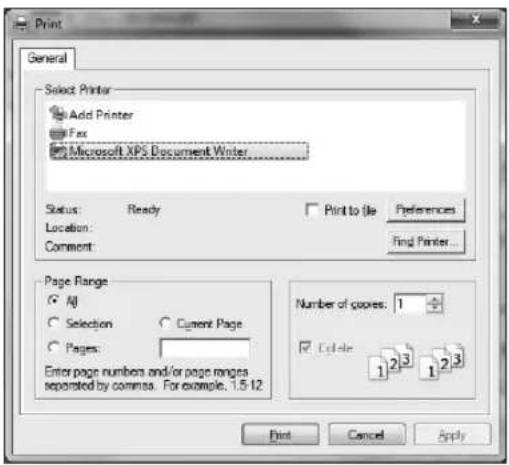

Pour imprimer un écran
- Cliquez sur le bouton <
- Imprimez l'image vidéo de la caméra actuelle avec l'imprimante connectée à l'ordinateur sur lequel Web Viewer est utilisé.

Enregistrement au format AVI

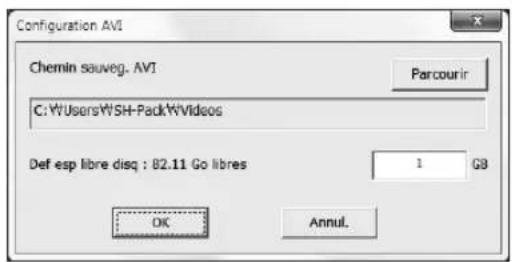

- Cliquez sur le bouton < ▶. Lorsque la fenêtre « Configuration AVI » Window apparaît, sélectionnez le chemin de sauvegarde de l'enregistrement et la capacité.
- Sélectionnez le chemin souhaité, entrez la capacité d'enregistrement maximale, puis cliquez sur le bouton
.
Enregistrez la vidéo du canal actuel en tant que fichier AVI. Pour lire un clip vidéo, vous pouvez utiliser le lecteur vidéo gratuit. (ex : GOM Player, KM Player, etc.)
- Cependant, la vidéo peut ne pas être lue correctement en fonction de la compatibilité du CODEC du lecteur. Un minimum de 1 Go d'espace libre est requis pour l'enregistrement.
Durant l'enregistrement des données actuelles dans Web Viewer, vous ne pouvez pas sélectionner les boutons Mosaïque, passer à l'écran précédent/suivant ou activer la fonction Séquence auto.
Si le visionneur fonctionne sans les droits d'accès d'administrateur sous Windows Vista/7, vous pouvez ne pas être en mesure de changer un dossier lors de l'enregistrement d'une vidéo en tant que fi chier AVI.
Audio
- : Fixe l'audio pour chaque chaîne connectée sur Marche/Arrêt.
OSD
• : Sélectionnez Montrer OSD sur l'écran en direct.
Contrôle du PTZ
Si une caméra PTZ est connectée, l'icône
| 1 | Ajustement de la direction | Permet d'ajuster la direction d'une caméra. |
| 2 | Vit. P. H. V. | Permet d'ajuster la vitesse de réaction PANORAMIQUE, HORIZONTAL-VERTICAL. |
| 3 | Préréglage | Permet de définir la position préréglée pour le cadrage de la caméra et de déplacer cette dernière sur la position préréglée désignée lors de la sélection du préréglage souhaité. |
| 4 | Balayage | Permet le déplacement entre les points de départ et d'arrivée préréglés. |
| 5 | Groupe | Permet le déplacement sur la trajectoire spécifiée en combinant le préréglage, le modèle et le panorama automatique. |
| 6 | Tour | Permet le déplacement sur la trajectoire spécifiée en combinant plusieurs groupes. |
| 7 | Trace | Permet de déplacer le cadrage de la caméra sur la trajectoire prédéfinie. |
| 8 | PowerPTZ | Cliquez glissez sur l'écran pour contrôler PTZ. |
| 9 | Focus | Permet d'ajuster la mise au point de la caméra. |
| 10 | IRIS | Permet d'ajuster la luminosité de l'image en contrôlant le diaphragme de la caméra. |
| 11 | ZOOM | Permet d'effectuer un zoom avant/arrière sur l'image en contrôlant le zoom de la caméra. |
Pour définir un préréglage
- Cliquez sur le bouton < pour afficher la fenêtre « Prereglage ».
- Cliquez sur < > pour sélectionner un numéro de préréglage.
- Entrez le nom de préréglage.
- Utilisez les touches directionnelles pour ajuster la direction dans laquelle la caméra est orientée.
- Cliquez sur le bouton
.

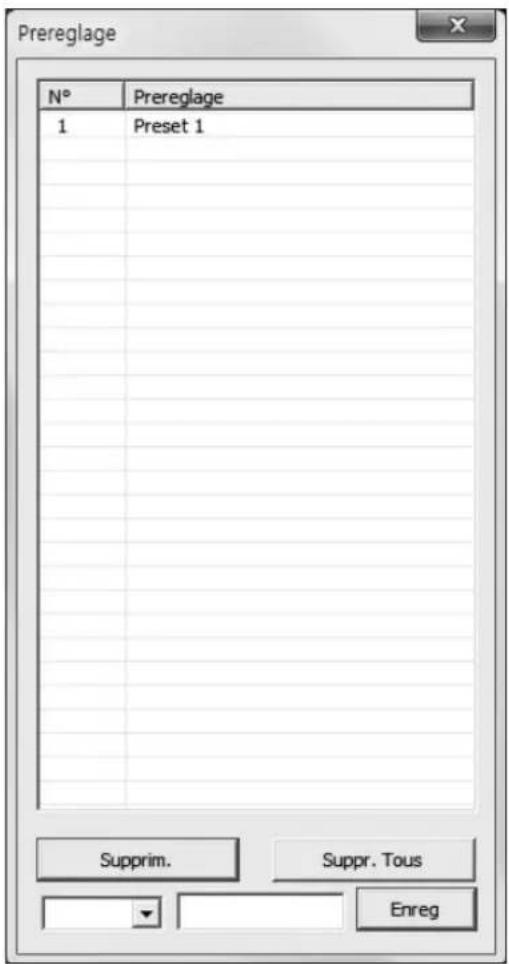

Pour activer un préréglage
- Cliquez sur le bouton < pour afficher la fenêtre « Prereglage ».
- Sélectionnez un préréglage pour l'activer dans la liste. Le cadrage de la caméra se déplace sur la position préréglée.
Vous pouvez activer les fonctions énumérées de la même manière en utilisant un préréglage. Pour obtenir de plus amples informations à ce sujet, reportez-vous au manuel d'utilisation correspondant de la caméra concernée.

- Selon la caméra, seules ses fonctions sélectives peuvent être prises en charge.
Si la caméra réseau connectée prend en charge le menu OSD, appuyez sur < 📄> pour ouvrir l'écran du menu de la caméra et modifier ses réglages.

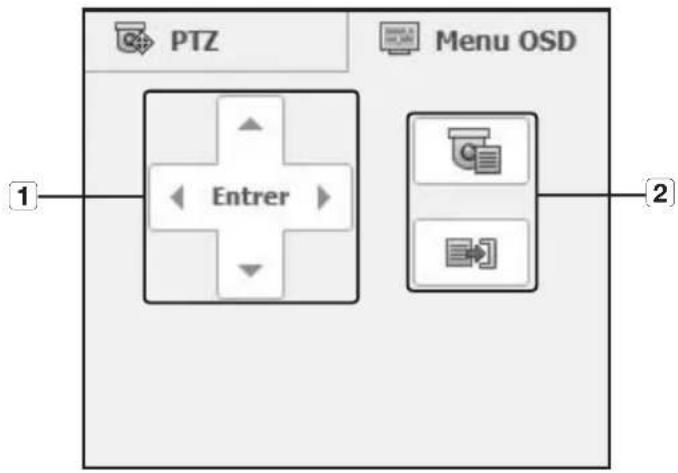

| 1 | Ajustement de la direction | Vous pouvez accéder au menu souhaité. |
| Entrer | Sélectionnez l'élément de votre choix. | |
| 2 | Mn On/off | Vous pouvez utiliser/interrompre les réglages du menu OSD de la caméra. |

Pour obtenir de plus amples informations concernant le menu OSD de la caméra, reportez-vous au manuel d'utilisation correspondant de chaque caméra.
UTILISATION DE SEARCH VIEWER
L'écran Search Viewer affiche les éléments suivants:
- Jusqu'à 3 utilisateurs peuvent accéder simultanément.
| 1 | Sélection du menu | Permet de commuter sur l'écran du menu correspondant en cliquant sur chaque menu. |
| 2 | Adresse, Nom, Heure | Permet d'afficher l'adresse IP, le nom du modèle, l'heure, etc. de l'enregistreur vidéo en réseau connecté. |
| 3 | Sélection de la Mosaïque | Permet de sélectionner le type d'écran partagé et de sélectionner le canal affiché dans le Volet d'informations. |
| 4 | Prise | Permet d'enregistrer la vidéo actuelle pour le canal sélectionné selon le chemin désigné. |
| Imprimer | Permet d'imprimer l'image de la vidéo actuelle pour le canal sélectionné via l'imprimante désignée. | |
| Enregistrer en tant que fichier AVI | Permet d'enregistrer la vidéo en direct au format de fichier AVI selon le chemin désigné, puis d'interrompre l'enregistrement.L'icône d'état d'enregistrement s'affiche sur l'écran durant l'enregistrement. | |
| Audio | Permet de régler le son connecté à chaque canal sur ACTIVE/DESACTIVE. | |
| OSD | Sélectionnez le format de l'information OSD qui sera affichée. | |
| 5 | Calendrier | Affiche la date d'enregistrement vidéo en bleu et celle d'aujourd'hui en blanc. Cliquez sur la date en couleur bleue pour afficher l'information vidéo enregistrée sur la ligne temporelle. |
| 6 | Don. chevauch. | Permet d'afficher et d'effectuer un zoom avant/arrière sur les données de la vidéo enregistrée. Si des chevauchements de données sont découverts, cette fonction permet de sélectionner l'un d'eux pour lecture. |
| 7 | Contrôle de lecture | Permet d'ajuster la vitesse de lecture de la vidéo actuelle et la position horaire lue. |
| 8 | Couleur enr. | Permet d'afficher la couleur correspondante en fonction du type de données enregistrées si vous placez le curseur de la souris sur cette zone. |
| 9 | Volet d'informations | Permet d'afficher les données correspondantes sur l'écran si vous sélectionnez un résultat de recherche. |
| 10 | Déconn | Permet de lancer le processus de déconnexion. |
| 11 | ID | Permet d'afficher l'ID de l'utilisateur connecté. |
Recherche de la vidéo enregistrée dans le calendrier
Les dates ayant une vidéo enregistrée sont marquées en bleu. Cliquez sur une date marquée en bleu pour afficher l'information vidéo sur la ligne temporelle. Lorsque vous cliquez sur l'option
Pour rechercher par date
Vous pouvez sélectionner la date de recherche en utilisant le calendrier.
| Jan 2014 | ||||||
| « | < | Auj. | > | » | ||
| D | L | M | M | J | V | S |
| 29 | 30 | 31 | 1 | 2 | 3 | 4 |
| 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 12 | 13 | 14 | 15 | 16 | 17 | 18 |
| 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| 26 | 27 | 28 | 29 | 30 | 31 | 1 |
| 2 | 3 | 4 | 5 | 6 | 7 | 8 |
- Cliquez sur < <> ou < ➞ pour sélectionner l'année de recherche.
- Cliquez sur < ➞ pu < > pour sélectionner le mois de recherche. La date incluant les données apparaît en bleu et celle d'aujourd'hui en rouge.
- Cliquez sur la date pour rechercher dans le calendrier. La première image des données vidéo recherchées correspondant à la date s'affiche à l'écran et les données s'affichent dans le plan de montage chronologique.
- Pour rechercher des données vidéo d'aujourd'hui, cliquez sur
. La date d'aujourd'hui est sélectionnée. (PC Heure)
Pour ajuster le plan de montage chronologique
Si les données recherchées se chevauchent, vous pouvez sélectionner une donnée de votre choix, déplacer son point d'heure de lecture et effectuer un zoom avant/arrière sur le plan de montage chronologique.
- Sélectionnez le numéro des données à rechercher si les données se chevauchent. Il apparaît uniquement lorsque les données se chevauchent et affecte <0> aux données les plus récentes.
- Cliquez sur l'heure souhaitée pour lire dans le plan de montage chronologique. Le point de départ de lecture est déplacé.
- Cliquez sur < + >, < ▶ pour modifier le facteur de zoom avant/arrière pour afficher l'heure.
- Pour présenter le plan de montage chronologique précédent/suivant en état zoomé avant, cliquez sur <◀> ou <▶ pour aller vers la gauche ou vers la droite.
Noms et fonctions des boutons de lecture
1 Permet de se déplacer de 10 min en arrière par rapport au point de lecture actuel.
2 Permet de lire en arrière à une vitesse doublée. La vitesse de lecture est doublée jusqu'à une vitesse 64x.
3 Permet de se déplacer en arrière par incrément de 1 seconde par rapport au point de lecture actuel.
5 Permet de lire à une vitesse doublée. La vitesse de lecture est doublée jusqu'à une vitesse 64x.
6 Permet de se déplacer de 10 min en avant par rapport au point de lecture actuel.
7 Permet d'effectuer un déplacement jusqu'au point de début de l'enregistrement dans le plan de montage chronologique correspondant.
8 Permet d'activer la lecture arrière.
9 Permet d'arrêter la lecture. Lors de la reprise de la lecture, celle-ci commence au point de début de l'enregistrement.
10 Permet d'interrompre la lecture. Lors de la reprise de la lecture, celle-ci commence au point auquel elle a été arrêtée.
11 Permet une lecture normale.
12 Permet d'effectuer un déplacement jusqu'au point de fin de l'enregistrement dans le plan de montage chronologique correspondant.
Vous pouvez configurer les réglages du magnétoscope numérique à distance sur le réseau.
Pour configurer les réglages du magnétoscope numérique, cliquez sur
Système
Vous pouvez configurer les différents réglages système du magnétoscope numérique.
Date/Heure/Langue
Pour obtenir de plus amples informations, reportez-vous à
- Sélectionnez
dans le menu Système. - Configurez les réglages du magnétoscope numérique selon votre environnement système.
- Date/Heure
Définissez la date et l'heure.
Réglez la synchronisation de l'heure.
• Aff.
Format date : réglez le type de date.
Heure : sélectionnez un format horaire pour l'affichage à l'écran.
- DST (Heure d'été)
L'heure d'été affichée est avancée d'une heure par rapport au fuseau horaire local.
- Langue
Sélectionnez une langue préférée pour le magnétoscope numérique.
Vous pouvez définir des dates spécifiques pour les jours fériés selon vos préférences.
Pour obtenir de plus amples informations, reportez-vous à
Pour obtenir de plus amples informations, reportez-vous à
- Admin
Vous pouvez modifier l'ID ou le mot de passe administrateur.
- Vous ne pouvez entrer votre identifiant qu'avec les caractères alphanumériques.
En ce qui concerne le mot de passe, utilisez des lettres et des caractères spéciaux, à l'exception de < > et "<".
Les utilisateurs sont classés en groupes et les droits d'accès peuvent être définis en fonction du groupe.
■ Tout d'abord, ajoutez un groupe.
Vous pouvez ajouter, modifier ou supprimer un ou plusieurs utilisateurs.
Vous pouvez définir les droits d'accès utilisateur.
Pour obtenir de plus amples informations, reportez-vous à
- Info système
Vous pouvez visualiser les informations relatives au système actuel. Vérifiez la version du logiciel, le format de diffusion et l'adresse MAC.
Vous pouvez consulter la liste de périphériques connectés au magnétoscope numérique et configurer les réglages nécessaires.
Cliquez sur
dans l'écran de menu.
Pour obtenir de plus amples informations à ce sujet, reportez-vous à "Réglage du Périphérique". (Page 48)
Caméra
- Caméra
Vous pouvez configurer les réglages de la caméra connectée au magnétoscope numérique.
Vous pouvez spécifier une certaine zone de la vidéo prise par la caméra comme étant protégée pour confidentialité.

Vous pouvez configurer les réglages de la caméra PTZ connectée au magnétoscope numérique.
Réglez l'ID et le protocole.

Périphérique de stockage
Vous pouvez consulter et configurer les réglages du périphérique de stockage.
• Périph
Vous visualisez une liste de périphériques de stockage connectés au magnétoscope numérique.
Vous pouvez ainsi vérifier le type, la capacité utile/totale, l'utilisation et l'état du périphérique concerné.
Vous pouvez régler le canal de sortie d'alarme et la durée de l'alarme en cas d'erreur.

Périphérique distant
Vous pouvez visualiser une liste de périphériques distants comprenant des caméras PTZ et des claviers système connectés au port RS-485 du magnétoscope numérique et configurer les réglages nécessaires.

Vous pouvez définir le canal, le préréglage et le port de communication relatifs au périphérique POS connecté au magnétoscope numérique.

- Vous ne pouvez pas effectuer de réglage pour utiliser l'appareil POS à distance.
- Écran
Vous pouvez configurer les réglages de l'écran de suivi et régler le système de sortie.
Vous pouvez basculer entre le mode live et le mode lecture.
Pour obtenir de plus amples informations à ce sujet, reportez-vous à
Enregistrement programmé
Lorsque vous réglez un enregistrement programmé sur une date et une heure précises, l'enregistrement démarre à l'heure spécifiée.
Vous pouvez régler les temps de début et de fin de l'enregistrement qui seront activés lorsqu'un événement précis se produit.
- Standard/Événement
Vous pouvez régler la résolution, la vitesse et la qualité de l'enregistrement pour chaque canal séparément.
Vous pouvez régler le mode Fin disque.

Pour obtenir de plus amples informations à ce sujet, reportez-vous à
Détection capteur
Vous pouvez régler le mode de fonctionnement du capteur et la caméra synchronisée aussi bien que le type de sortie d'alarme et la durée de celle-ci.
Vous pouvez régler le mode de détection de mouvement et la sensibilité aussi bien que le type de sortie d'alarme et la durée de celle-ci.

Configurez la zone de détection de mouvement cible.

Détection perte vidéo
Vous pouvez régler l'heure de sortie de l'alarme en cas de perte vidéo.
Vous pouvez la paramétrer s'il y a lieu de générer l'alarme et son temps cyclique pour les évènements de sabotage de la vidéo.

Vous pouvez planifier la sortie d'alarme selon le jour de la semaine et l'heure de votre choix.
Le réglage par défaut est Sync évén., qui active l'alarme uniquement lorsqu'un événement se produit.
Pour obtenir de plus amples informations à ce sujet, reportez-vous à
Mode connexion
Un utilisateur distant peut accéder au magnétoscope numérique via le réseau pour vérifier le mode actuel et l'adresse IP.
- Interface
Vous pouvez définir le routage de la connexion réseau.

Vous pouvez configurer les réglages liés au protocole.
Définir l'alarme.
Cette fonction vous permet de vérifier les réglages DDNS.

Cette option règle la qualité de l'image transférée depuis le magnétoscope numérique au réseau.

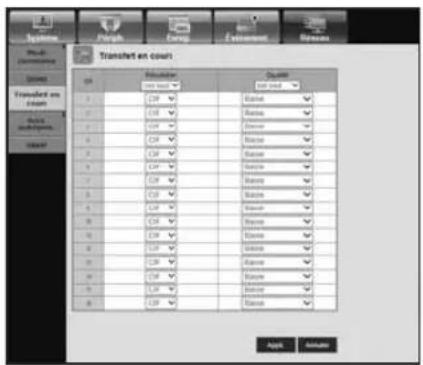

- Transfert en cours
Un utilisateur distant peut régler la résolution d'image des données transférées.
Vous pouvez spécifier le serveur SMTP qui envoie un message électronique lorsqu'un événement se produit et définit le groupe de destinataires et les utilisateurs.
- SMTP
Vous pouvez définir le serveur qui envoie des messages électroniques et spécifier si vous utilisez le processus d'authentication.

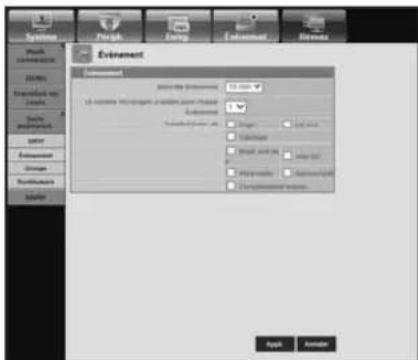

Vous pouvez régler l'intervalle des événements et spécifier les événements pour lesquels le serveur envoie des messages électroniques.

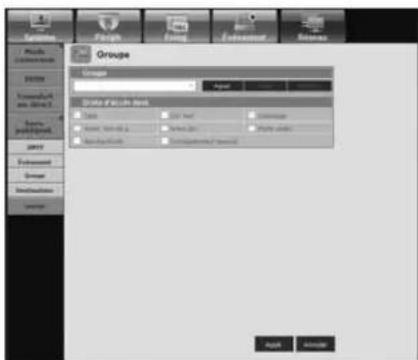

Vous pouvez ajouter un groupe pour recevoir le message électronique lorsqu'un événement se produit et régler, pour chaque groupe, les droits d'accès permettant de recevoir le message relatif à l'événement.

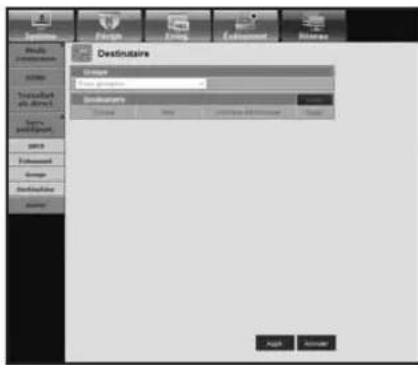

Vous pouvez ajouter un ou plusieurs utilisateurs qui recevront le message.

Vous pouvez configurer les paramètres du protocole SNMP.

Affiche le nom de modèle du magnétoscope numérique connecté ainsi que la version du Web Viewer.
CONNEXION DE WEB VIEWER (Mac)
Safari sur MAC.
Si vous voulez utiliser les DVR des séries SRD avec le navigateur Web Safari sur Mac, veuillez vous référer au manuel d'utilisation et installez Multi Viewer avec mise à niveau du micrologiciel, si nécessaire.
- Versions Mac OS disponibles : 10.6 ou ultérieure
• Silverlight : 5 ou ultérieure -
Safari : 5 ou ultérieure
-
Cliquez sur [Click now to Install] pour afficher l'écran d'installation comme illustré.

- Double-cliquez sur l'icône [Silverlight.pkg] afin d'afficher l'écran du module d'installation de Silverlight, comme illustré.

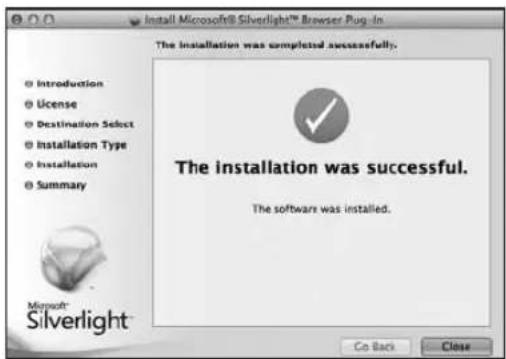

Lorsque ceci est fait, vous verrez l'écran comme ci-dessous.

- Cliquez sur [Close] pour sortir de l'écran d'installation du module Silverlight.

- Si le module Microsoft Silverlight est déjà installé
-
Utilisez un navigateur Web pour vous connecter au magnétoscope numérique.
-
Si le module Silverlight est déjà installé, vous verrez l'écran de connexion comme illustré.
-
Si l'écran de connexion n'apparaît pas, vérifiez que le magnétoscope numérique est correctement connecté avec une adresse IP valide.
Si un proxy automatique est activé et qu'un serveur DNS invalide est spécifié pendant la configuration du réseau, l'accès Internet peut ne pas être possible.
Pour plus de renseignements sur l'utilisation du navigateur Web, veuillez vous référer à « Connexion de Web Viewer (Windows) ». (Page 88)
- Si vous utilisez Safari 6.1 ou une version ultérieure, configurez ce logiciel comme suit.
-

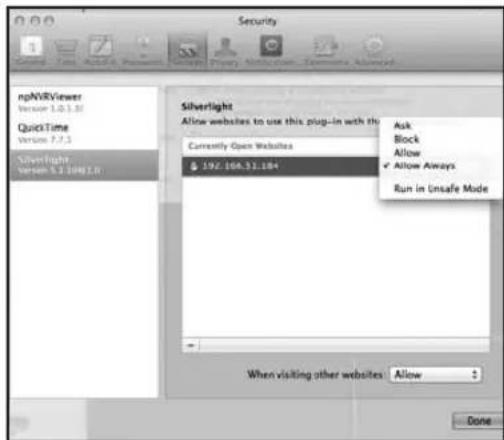

Sélectionnez Safari puis « Preferences > Security > Internet Plugin ».
-
Cliquez sur le plug-in Silverlight.
-
Sélectionnez « Allow Always » ou « Run in Unsafe Mode » en face de l'adresse du DVR.
-
Après avoir installé le programme, relancez votre navigateur web pour vous connecter. Une fois l'installation terminée et après vous être connecté, l'écran principal de la vue en direct s'affiche.

L'écran Live Viewer se compose de :
| 1 | Nom, Adresse | Affiche l'adresse IP et le nom du modèle d'un magnétoscope numérique connecté. |
| 2 | Sélection des menus | Se compose des menus,et. |
| 3 | Sélection de la Mosaïque | Permet de sélectionner le type d'écran partagé et de spécifier le canal affiché dans le Volet d'informations.Supporte jusqu'à 9 canaux au maximum du fait des contraintes de performances de Silverlight. |
| 4 | Nom, Adresse | Affiche l'adresse IP et le nom du modèle d'un magnétoscope numérique connecté. |
| 5 | Audio | Permet de régler le son connecté à chaque canal sur ACTIVE/DESACTIVE. |
| 6 | DVR Heure, PC Heure | Sélectionnezoupour le réglage de l'heure apparaissant sur l'affichage à l'écran du Live Viewer. |
| 7 | Changement canal | Permet de commuter entre le canal précédent/suivant ou d'effectuer la Séquence auto.Cliquez sur le bouton Séquence auto pour afficher le menu Sélection de l'intervalle de temps |
| 8 | Caoture | Permet d'enregistrer la vidéo actuelle pour le canal sélectionné selon le chemin désigné. |
| Impr | Permet d'imprimer l'image de la vidéo actuelle pour le canal sélectionné via l'imprimante désignée. | |
| Enreg | Démarre et arrête l'enregistrement.Si vous ne pouvez pas lire le fichier enregistré depuis le Web, veuillez installer le codec H.264.Ex) MAC : perian_1.2.3.dmg (http://perian.org) | |
| 9 | Canal | Indique les canaux connectés au magnétoscope numérique. |
| 10 | PTZ | Permet de contrôler la(les) caméra(s) PTZ connectée(s). |
| 11 | Volet d'informations | Permet d'afficher la vidéo de la caméra connectée à l'enregistreur vidéo en réseau. |
MOBILE VIEWER
Qu'est-ce que Mobile Viewer?
Mobile Viewer est un logiciel de gestion qui vous permet d'effectuer une connexion à distance au magnétoscope numérique (Enregistreur vidéo numérique) et de contrôler la lecture vidéo ainsi que les opérations PTZ (ci celles-ci sont toutefois configurées) en temps réel.
Fonctions principales
- Accès distant via un smart phone
- Reconnaissance vocale
- Prise en charge des modes d'écran partagé en 1 et 4 dans Live Viewer
- Prend en charge la fonction de recherche de la chaîne
- Basculement entre canaux à l'aide du panneau d'affichage LCD sensible au toucher
- Prise en charge des opérations de caméra PTZ (en conformité avec le protocole du magnétoscope numérique connecté)
- Prise en charge d'un total de 16 canaux
Cette application est optimisée pour
- iOS v6.1, v7.0 (iPhone 4/5, iPad 2/3/4)
- Android OS v4.1, v4.3 (Galaxy S2/S3/S4, Galaxy Note)

Pour obtenir des informations supplémentaires, reportez-vous au manuel d'utilisation. (http://www.samsungcctv.com)
visionneur de sauvegarde
VISIONNEUR DE SAUVEGARDE AU FORMAT SEC
Vous pouvez lire un fichier sauvegardé au format SEC.
Sauvegarder au format SEC produit un fichier des données de sauvegarde, un fichier de bibliothèque et un fichier de la visionneuse auto-exécutable.
Si vous exécutez le visionneur du fichier de sauvegarde, le fichier des données de sauvegarde sera automatiquement lu.
- Système d'exploitation : Windows XP professionnel, Windows Vista, Windows 7
- Processeur : Intel i5 2.8GHz ou plus rapide
• Mémoire vive : DDR PC-3200 1G minimum
• VGA : Geforce 6200 ou supérieur
| Noms des composants Fonctions | |||
| 1 | Écran de division | ![]() | Fixe le rapport de l'aspect de l'écran à afficher. |
| [3WKS] | L'écran se met en mode sélectionné sur l'écran de division.▪ La fonction décran en mosaïque n'est pas supportée lors de la sauvegarde sur CD/DVD. | ||
| 2 | Impression de capture d'écran | ![]() | Sauvegarde l'image vidéo actuelle comme sur un fichier image. Prend en charge le format jpeg. |
![]() | Imprime l'écran actuellement sélectionné. Vous devrez avoir préalablement installé le pilote d'imprimante approprié avant d'imprimer l'écran. | ||
| 3 | Audio | ![]() | Bouton de bascule. Chaque fois que vous appuyez sur ce bouton, la sortie audio bascule entre les états d'activation et de désactivation. |
![]() | Vous pouvez régler le niveau de volume sur une plage de valeurs comprise entre 0 et 100. | ||
| 4 | Filigrane | ![]() | Appuyez sur le bouton pour activer la détection de sabotage de fichiers, pour détecter la contrefaçon de fichiers. |
| 5 | Deinterlace | ![]() | Vous pouvez activer la fonction Désentrelacer. |
| 6 | Montre OSD | ![]() | Cochez la case OSD (Affichage à l'écran) pour afficher les informations OSD à l'écran de lecture des données de sauvegarde.Des informations telles que la date de sauvegarde, le jour de la semaine, le nom de modèle et le numéro de canal seront affichées à l'écran. |
| 7 | Agrandit/réduit la ligne temporelle | ![]() | Comprime le créneau horaire affiché sur la barre chronologique du temps de stockage. Vous pouvez réduire la barre chronologique jusqu'à ce que la plage globale soit réduite à 24 heures. |
![]() | Agrandit le créneau horaire affiché sur la barre chronologique du temps de stockage. Vous pouvez agrandir la barre chronologique jusqu'à ce que la plage chronologique toute entière soit étendue à 1 minute. | ||
| 8 | Restitue la ligne temporelle | ![]() | Restitue la ligne temporellesur le défaut. |
| 9 | Affichage du créneau horaire de stockage | Affiche le créneau horaire d'un fichier vidéo stocké.Vous pouvez déplacer la ligne de quadrillage de la barre chronologique pour sélectionner un point dans le temps pour lancer la lecture. | |
| 10 | Commande de lecture | Vous pouvez régler la lecture vidéo de ligne temporelle. | |

Si le fichier a un débit d'enregistrement élevé et est lu à une vitesse élevée supérieure ou égale à 16x dans le visualisateur de sauvegarde, la vitesse de lecture réelle peut ne pas atteindre la vitesse de lecture réglée.
| Élément | Détails | |||
| SRD-876D SRD-16 | 56D SRD-1676D | |||
| Vidéo | Entrées | 16 (8) vidéo composite 0,5-1 Vpp, 75 ohms résiliation automatique | ||
| Résolution 1280x480 | NTSC, 1280x576 PAL / 720x480 NTSC, 720x576 PAL | |||
| Direct | Vitesse enregistrement | 240fps NTSC, 200fps PAL | 480fps NTSC, 400fps PAL | |
| Résolution 1280x480 | NTSC, 1280x576 PAL | |||
| Affichage multiécran | 1/4/6/8/Séquence/PIP 1/4 | 7/9/13/16/16A/PIP/Séquence | ||
| Performance | ||||
| Système d'exploitation | Embarqué Linux | |||
| Enregistrement | Compression H.264 | |||
| Vitesse d'enregistrement | SRD6DNTSC: Jusqu'à 240fps @ 1280x480 / PAL: Jusqu'à 200fps @ 1280x576NTSC: Jusqu'à 240fps @ 704x480 / PAL: Jusqu'à 200fps @ 704x576NTSC: Jusqu'à 240fps @ 704x240 / PAL: Jusqu'à 200fps @ 704x288NTSC: Jusqu'à 240fps @ 352x240 / PAL: Jusqu'à 200fps @ 352x288SRD-1656DNTSC: Jusqu'à 120fps @ 1280x480 / PAL: Jusqu'à 100fps @ 1280x576NTSC: Jusqu'à 120fps @ 704x480 / PAL: Jusqu'à 100fps @ 704x576NTSC: Jusqu'à 240fps @ 704x240 / PAL: Jusqu'à 200fps @ 704x288NTSC: Jusqu'à 480fps @ 352x240 / PAL: Jusqu'à 400fps @ 352x288SRD-1676DNTSC: Jusqu'à 480fps @ 1280x480 / PAL: Jusqu'à 400fps @ 1280x576NTSC: Jusqu'à 480fps @ 704x480 / PAL: Jusqu'à 400fps @ 704x576NTSC: Jusqu'à 480fps @ 704x240 / PAL: Jusqu'à 400fps @ 704x288NTSC: Jusqu'à 480fps @ 352x240 / PAL: Jusqu'à 400fps @ 352x288 | |||
| Mode | NTSC : Manuel, Programmation (Continu/Événement), Événement (Pré/Post), Enregistrement par intervalle (1~30fps) | |||
| PAL: Manuel, Programmation (Continu/Événement), Événement (Pré/Post), Enregistrement par intervalle (1~25fps) | ||||
| Événement | Perte de vidéo, Mouvement (Niveau 1~10), alarme, Détection de sabotage (Niveau 1~3) | |||
| Modes d'écrasement | Sélectionnable (Stop/Continue) | |||
| Pré-événement Jusqu'à 30 sec (5, 10, 20, 30 sec) | ||||
| Post-évén. Jusqu'à 6 heures (5, 10, 20, 30 s, 1, 3, 5, 10, 20 mn, 1, 2, 3, 4, 5, 6 heure) | ||||
| Recherche et lecture | Mode recherche | Date/heure, Événement, Sauvegarde, POS, Mouvement (※ Toute recherche incluant la fonction d'aperçu) | ||
| Fonction de lecture | Avance/retour rapide (x2,x4,x8,x16,x32,x64)※ Lecture arrière avec Image-I uniquement,Avance/retour ralenti (x1/2,x1/4,x1/8)※ Lecture arrière avec Image-I uniquementSaut avant/arrièrePasser avant/arrièreSRD-876D SRD-1656D SRD-1676D | |||
| Réseau | Vitesse de transmission | Option 1) 1280H/4CIF/2CIF/CIF(240fps NTSC, 200fps PAL)Option 2) 4CIF/2CIF/CIF(120/240/240fps NTSC, 100/200/200fps PAL) | Option 1) 1280H/4CIF/2CIF/CIF(120/120/240/480fps NTSC, 100/100/200/400fps PAL)Option 2) 4CIF/2CIF/CIF(120/240/480fps NTSC, 100/200/400fps PAL) | Option 1) 1280H/4CIF/2CIF/CIF(480fps NTSC, 400fps PAL)Option 2) 4CIF/2CIF/CIF(120/240/480fps NTSC, 100/200/400fps PAL) |
| Bde pass. 32 Mb/s au | maximum | |||
| Contrôle bande passante | Sélectionnable | |||
| Flux H.264 (4CIF/2CIF/CIF Sélectionnable) | ||||
| Nombre maximum d'utilisateurs à distance | Recherche (3) / Diffusion individuelle en direct (10) / Multidiffusion en direct (20) | |||
| Prise en charge de protocoles | TCP/IP, DHCP, PPPoE, SMTP, NTP, HTTP, DDNS, RTP, RTSP, SNMP | |||
| Surveillance | Smart viewer,Web viewer, SSM(CMS) | |||
| Smart phone | Smart Phone Android, iOS | |||
| Prise en charge des protocoles | RTP, RTSP, HTTP, CGHTTPS | |||
| Nombre maximum d'utilisateurs à distance | Direct (4), Recherche (1) | |||
| Stockage | Disque dur interne Jusqu'à 4 disques durs SATA | |||
| Disque dur externe Jusqu'à 2 baies en extension ( ※ Modèle : SVS-5R/5E) | ||||
| Graveur DVD (Sauvegarde) | OUI | |||
| USB (Sauvegarde) 2 ports USB | ||||
| Format de fichier (Sauvegarde) | BU (lecture DVR), EXE (comprenant lecteur), AVI | |||
| Sécurité | Protection de mot de passe | 1 admin, 10 groupes, 10 utilisateurs par groupe | ||
| Authentification de données | Filigrane numérique | |||
| Interface | ||||
| Moniteurs | VGA 1 VGA (1280x720, 1280x1024, 1920x1080) | |||
| HDMI 1 HDMI (1280x720, 1280x1024, 1920x1080) | ||||
| Sortie composite principale | - | |||
| Sortie (composite) | Point numérique (2CH)※ OSD à l'écran inclus, prise en charge du mode multi (CH1) | |||
| Sorties en boucle 8CH | 16CH | |||
| Audio | Entrées/Sortie | 16CH (8CH) ligne d'entrée (4CH intégrés, Option : câble d'extension audio) / ligne de sortie 1CH | ||
| Compression G.711 | ||||
| Débit d'échantillonnage | 8 KHz | |||
| Alarme | Entrées/Sorties | Terminal 16(8) entrées (NO/NC) / Terminal 4 sorties relais (NO/NC), Tension : 30V CC / 2A, 250V CA / 0.25A | ||
| Notification à distance | Notification par e-mail | |||
| Branchements | Ethernet 1 RJ45 10/100/1000 Base-T | |||
| Interface série | RS-232/RS-485 (Bidirectionnel simultané) pour le PTZ, le système de clavier Samsung | |||
| USB 2 ports USB | ||||
| e-SATA 2 ports SATA externes | ||||
| Prise en charge des applications | Souris, contrôleur à distance | |||
| Prise en charge protocole PTZ | Samsung-E / Samsung-T / Pelco-D / Pelco-p / Panasonic / Phillips / AD / DIAMOND / ERNA / KALATEL / VCL TP / VICON / ELMO / GEContrôle PTZ via le câble coaxial (Samsung CCVC, Pelco-C (Coaxitron)) → Max. Transfert Longueur 200M (5C2V câble) | |||
| Généralités | ||||
| Électrique | Input Voltage / Current | 100 à 240 V CA ±10 %, 50/60 Hz, Sélection automatique | ||
| Power consumption Max. 60 W (avec 1 x HDD) | ||||
| Environnemental | Operating Temperature / Humidity | +0°C to +40°C (+32°F à +104°F) / Humidité relative de 20 % à 85 % | ||
| Mécanique | Dimensions (L x H x P)H (pied non compris) | L440 x H88 x P84.8 mm (17.32" x 3.46" x 15.15") | ||
| Poids (avec disques durs) | 6.5 Kg 6.6 kg | |||
| Kit de montage en rack | 2 EA | |||
| Langue | Coréen, Japonais, Chinois (simplifié), Anglais, Français, Allemand, Espagnol, Italien, Russe, Polonais, Tchèque, Turc, Néerlandais, Portugais, Suédois, Danois, Thailandais, Roumanie, La Serbie, Croatie, Hongrie, Grecque, Chinois (traditionnel), Finlandais, Norvégien (25 Langue) | |||
- SRD-876D
unité : mm (pouce)

Ceci réinitialise les réglages sur les paramètres par défaut.
Les réglages sont effectués comme suit :
- Utilisez les éléments Système/Chargement des paramètres par défaut dans MENU
- Les réglages par défaut sont basés sur les valeurs du modèle SRD-1656D.
L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion. - Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.
Veuillez noter qu'il en est de la responsabilité de l'utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.
| Catégorie | Détails | Paramètres par défaut | ||
| Régl. Système | Date/Heure/Langue Date/Heure/Langue | Date AAAA/MM/JJ | ||
| Format de l'heure 24 heures | ||||
| Fuseau horaire GMT | ||||
| Synchronisation OFF | ||||
| DST OFF | ||||
| Langue English | ||||
| Gestion des droits d'accès | Admin ID admin | |||
| Utilisateur Groupe | Tous groupes | |||
| Réglage | Accès limité | Sauveg/Verr. enreg./Recher./PTZ/Cmde S. alarme/Fermeture | ||
| Connexion auto OFF | ||||
| Saisie manuelle ID | OFF | |||
| Son bouton tactile | ON | |||
| Bouton tact. | ON | |||
| Gestion système | Info système | Format diffusion | NTSC/PAL | |
| Périphérique | Caméra | Caméra | Vidéo | ON |
| Audio | OFF | |||
| Nom de canal | CAM 01 ~ CAM 16 | |||
| Tps passage SEQ 5 s | ||||
| Progressif | OFF | |||
| PTZ | ID | N° caméra | ||
| Protocole | Aucun | |||
| Config écran | Luminosité | 42 | ||
| Contraste | 53 | |||
| Couleur | 50 | |||
| Périphérique stockage | Alerte DD | Vér. port sortie alarme | OFF | |
| Durée alarme | OFF | |||
| Remp. port sort. alar. | OFF | |||
| Durée alarme | OFF | |||
| Périphérique | Périphérique distant | Débit binaire 9600 | ||
| Parité Aucune | ||||
| Données 8 | ||||
| Bit d'arrêt 1 | ||||
| Clavier système OFF | ||||
| Télécommande ON(00) | ||||
| Périphérique POS OFF | ||||
| Écran | Écran | Affichage évén. OFF | ||
| Aff. Tout | ||||
| Tps SEQ m.CA 5 s | ||||
| VGA/HDMI 1280X1024 | ||||
| Détection auto de la résolution HDMI | ON | |||
| Écran souple Effacer l'écran | ||||
| Netteté Niveau3 (haut) | ||||
| Sortie principale | Point multiple OFF | |||
| Sortie princ. 1 | SEQ | |||
| Sortie princ. 2 | SEQ | |||
| Affichange évén. | OFF | |||
| Mode | Écran Live (Direct) | ALL | ||
| Écran de relecture | ALL | |||
| Enregistrement | Enregistrement programmé | Voie1~16 | Enr cont+évén | |
| Durée enreg. de l'évén. | PRÉ-Événement | OFF | ||
| POST-Événement | 1 min | |||
| Qualité/Résolution | Enregistrement normal | Résolution | CIF | |
| Champ d'enregistrement | NTSC: 7fpsPAL: 5fps | |||
| Qualité d'enregistrement | Niveau 4 | |||
| Événement | Résolution | 4CIF | ||
| Vitesse enreg. | NTSC: 7fpsPAL: 5fps | |||
| Qualité enreg. Niveau 4 | ||||
| Option d'enregistrement | Mode fin disque | Config. Remplacer | ||
| Signal fin disq | OFF | |||
| Suppression auto | OFF | |||
| Événement | Détection de capteur | Fonct. Capteur OFF | ||
| Caméra N° caméra | ||||
| Alerte Aucune | ||||
| Durée 10 s | ||||
| Détection de mouvement | Mode OFF | |||
| Sensibilité Niveau 10 (élevé) | ||||
| Alerte Aucune | ||||
| Durée 10 s | ||||
| Zone mvt Toute zone | ||||
| Détection de perte vidéo | État perte vid. OFF | |||
| Alerte Aucune | ||||
| Durée 10 s | ||||
| Détection sabotage | Mode OFF | |||
| Sensibilité Moyenne | ||||
| Alarme Aucune | ||||
| Durée alarme 10 s | ||||
| Alarme programmée | Alerte1 Sync évén. | |||
| Réseau | Mode connexion | Interface | Type d'adresse IP Statique | |
| Transférer bande passante 2 Mbps | ||||
| Adresse IP 192.168.1.200 | ||||
| Passerelle 192.168.1.1 | ||||
| Masque sous-réseau 255.255.255.0 | ||||
| DNS 168.126.63.1 | ||||
| Port | Type de protocole TCP | |||
| Port périphérique 4520~4524 | ||||
| Port HTTP 80 | ||||
| Transmission vidéo sécurisée | OFF | |||
| Alarme | Déconnecter le réseau du port de sortie l'alarme | OFF | ||
| Durée alarme OFF | ||||
| DDNS Site DDNS OFF | ||||
| Transfert en direct | Résolution CIF | |||
| Qualité Basse | ||||
| Service publipostage | SMTP | Serveur | OFF | |
| Port | 25 | |||
| Utilis. authentifi. | OFF | |||
| Transfert sécurisé | Jamais | |||
| Événement | Intervalle évén | 10 min | ||
| Le nombre des images ci-jointes pour chaque événement | 1 | |||
| Transfert évén. util | OFF | |||
| Groupe | Groupe | OFF | ||
| Permission du destinataire | OFF | |||
| SNMP | Activer SNMP v1 | OFF | ||
| Activer SNMP v2c | OFF | |||
DÉPANNAGE (FAQ)
| Problème Mesures à prendre | |
| Le système ne s'allume pas et l'indicateur en façade est inopérant. | Vérifiez si le système d'alimentation est correctement branché.Vérifiez la tension d'entrée du système à partir de la source d'alimentation.Si le problème persiste même après que vous ayez effectué les deux mesures précédentes, vérifiez le module d'alimentation électrique et procédez à son remplacement si nécessaire. |
| Certains canaux affichent uniquement un écran noir, même lorsqu'ils reçoivent des sources vidéo. | Vérifiez si la caméra connectée au système affiche correctement l'image. Parfois, ce problème se produit sur une caméra qui n'est pas correctement reliée à la source vidéo.Vérifiez si la caméra est correctement alimentée en électricité.Ce problème se pose parfois au niveau d'un canal disposant d'un faible signal vidéo en provenance d'un distributeur vidéo connecté à plusieurs systèmes. Dans ce cas, il faut entrer la source vidéo de la caméra directement dans le magnétoscope numérique. Ceci peut vous aider à identifier et résoudre le problème. |
| Si j'appuie sur le bouton [REC] en façade, l'indicateur REC ne clignote pas et le lecteur ne démarre pas l'enregistrement. | Vérifiez s'il y a suffisamment d'espace libre sur le disque dur aux fins de l'enregistrement.Vérifiez si le mode d'enregistrement est spécifié sur ON dans le réglage du mode d'enregistrement. |
| L'écran affiche l'image du logo en boucle. | Ceci peut être causé par un problème de carte mère. Il se peut également que le logiciel correspondant soit corrompu.Contactez le centre de dépannage le plus proche pour un complément d'informations. |
| Le bouton des canaux est inopérant sur l'écran Live (Direct). | Le bouton des canaux ne fonctionnera pas si l'écran actuel est en mode de suivi d'événement.Sur l'écran de suivi d'événement, appuyez sur le bouton [ALARM] pour quitter l'écran et sélectionnez un canal. |
| Le curseur ne se positionne pas sur le bouton Démarrer lorsque je lance la recherche calendrier. | Vérifiez si le canal et la date que vous souhaitez lire sont signalés par le symbole V.Vous devez vérifier le canal et la date avant de commencer à manipuler avec le bouton Démarrer. |
| Lorsque l'alarme se déclenche, j'appuie sur le bouton [ALARM] en façade pour désactiver l'alarme mais cela ne fonctionne pas. L'alarme persiste et je n'arrive pas à l'arrêter de quelque manière que ce soit. | Appuyez sur le bouton [MENU] en façade pour désactiver l'alarme comme suit :Pour désactiver le mode de suivi d'événement : Mode Suivi – réglez la durée de suivi d'événement sur Off.Pour désactiver la sonnerie de l'alarme : Mode Enregistrement d'événement – alarme (Détection de mouvement/perte vidéo/Détection sabotage) – désactivez la sonnerie de l'alarme.Pour désactiver l'événement : Mode Enregistrement d'événement – alarme (Détection de mouvement/perte vidéo/Détection sabotage) – réglez le mode sur Off. |
| Aucune réponse ne se produit, même lorsque j'appuie sur le bouton [PTZ] dans l'écran Live (Direct). | Menu → Caméra → Vérifiez si les protocoles actuels ainsi que d'autres réglages du périphérique PTZ sont correctement configurés en fonction de la caméra PTZ. |
| Je constate en branchant au magnétoscope numérique plusieurs disques durs externes que le magnétoscope numérique ne reconnaît pas tous les disques installés. | Il faut du temps au magnétoscope numérique pour reconnaître plusieurs disques durs externes. Essayez à nouveau dans un moment et si le problème persiste (échec de reconnaissance de l'ensemble des disques durs connectés), cela pourra être provoqué par une erreur mécanique du disque dur installé lui-même. Essayez à nouveau avec un autre disque dur. |
| Le message « Réinit. date/heure requise » s'affiche à l'écran. | Ce message s'affiche en cas de problème lié au réglage de l'heure de l'horloge interne ou provoqué par une déficience de l'horloge elle-même. Contactez votre fournisseur ou le centre de dépannage pour un complément d'informations. |
| La barre chronologique ne s'affiche pas en mode Recherche. | Le plan de montage chronologique bascule entre le mode normal et le mode d'extension.En mode d'extension, la barre chronologique peut ne pas s'afficher dans le plan de montage chronologique actuel. Passez en mode normal ou utilisez le bouton directionnel gauche ou droite pour naviguer via la barre chronologique. |
| L'icône « Pas de DD » et un message d'erreur sont affichés | Vérifiez le disque dur en termes de connexion. Si le problème persiste dans des conditions de fonctionnement normales, contactez le centre de dépannage le plus proche pour faire vérifier votre disque dur par le personnel qualifié. |
| J'ai installé un disque dur supplémentaire sur le magnétoscope numérique mais il ne reconnaît pas le disque dur. | Reportez-vous à la liste de compatibilité pour vérifier si le disque dur supplémentaire est pris en charge par le magnétoscope numérique. Pour obtenir la liste de compatibilité, contactez le fournisseur auprès duquel vous avez acheté le magnétoscope numérique. |
| J'ai connecté au magnétoscope numérique un périphérique de stockage externe (disque dur eSATA externe) mais le magnétoscope ne semble pas reconnaître le périphérique. | Reportez-vous à la liste de compatibilité des périphériques de stockage externes pour vérifier si le périphérique connecté est pris en charge par le magnétoscope numérique.Pour obtenir la liste de compatibilité, contactez le fournisseur auprès duquel vous avez acheté le magnétoscope numérique. |
| Si j'appuie sur la touche ECH en mode plein écran de WebViewer, le système ne basculera pas sur un mode partagé normal. | Appuyez sur les touches ALT+TAB pour sélectionner « VIDÉO ACTIVE » et appuyez à nouveau sur la touche ECH.Le système passe alors en mode partagé normal. |
| Je n'arrive pas à configurer facilement les réglages réseau en utilisant les réglages de recherche, de sauvegarde et de routeur par défaut. | Pour obtenir des informations supplémentaires, reportez-vous au manuel d'utilisation.Si vous souhaitez vérifier les fonctions de base du produit pour un démarrage rapide, reportez-vous au guide de démarrage rapide (sauvegarde, recherche).Si vous utilisez le routeur pour la connexion réseau, reportez-vous à la section « Connexion à Internet via le routeur » de ce manuel. |
| Mot de passe oublié. | Contactez le personnel d'installation du magnétoscope numérique. |
| Les données de sauvegarde ne sont lues ni par l'ordinateur ni par le magnétoscope numérique. | Lorsque vous sauvegardez les données, vous avez le choix du lecteur : Ordinateur ou magnétoscope numérique. Faites votre sélection avant de lancer la procédure.Si vous utilisez l'ordinateur pour lire les données, le format du fichier de sauvegarde devra être de type SEC.Si vous vous servez du magnétoscope numérique à cet effet, le formatage des fichiers de sauvegarde devra être effectué par le magnétoscope numérique. |
| Mon lecteur ne bascule pas en mode Live durant la lecture.L'enregistrement ne fonctionne pas. | Appuyez sur le bouton [■] Arrêt sur le magnétoscope numérique ou la télécommande ou cliquez sur l'icône [ ■ ] du lanceur pour basculer en mode Live.·Lorsque votre lecteur n'affiche aucune image Live, ceci indique que l'enregistrement ne fonctionne pas. Par conséquent, il vous faut d'abord vérifier si vous voyez une image à l'écran.·L'enregistrement ne fonctionnera pas si les réglages d'enregistrement ne sont pas correctement configurés.1) Enregistrement manuel : Appuyez sur le bouton [REC] situé sur le panneau avant du magnétoscope numérique ou sur la télécommande afin de lancer l'enregistrement.2) Enregistrement programmé : Spécifiez l'heure souhaitée dans Menu – Enreg – Enregistrement programmé. L'enregistrement démarre à l'heure spécifiée.- Enregistrement: L'enregistrement sera lancé à l'heure indiquée quelles que soient les conditions.- Enregistrement: Quand un événement se produit, l'enregistrement est effectué uniquement si l'événement est celui d'une alarme, dune détection de mouvement, d'une perte de vidéo et d'une détection de sabotage.Si aucun événement n'est trouvé, l'enregistrement ne sera pas exécuté.- Enregistrement: Si aucun événement n'est trouvé, l'enregistrement continu sera exécuté. Entretemps, si un événement se produit, l'enregistrement par événement sera exécuté. |
| La qualité d'image des données enregistrées n'est pas bonne. | ·Augmentez la résolution et la qualité dans Menu – Enreg - Qualité / Résolution.1) Résolution : Sélectionnez une taille supérieure lorsque vous spécifiez la taille de l'image pour l'enregistrement. (1280H>WD1>4CIF>2CIF>CIF) La qualité de l'image enregistrée au format CIF est détériorée lorsqu'elle est agrandie à partir d'une image plus petite.2) Qualité enreg. : Spécifiez un niveau plus élevé pour la qualité d'enregistrement.·Si vous augmentez la résolution et la qualité d'enregistrement, la taille des données augmentera en conséquence. Le disque dur sera rempli plus rapidement. L'écrasement remplacera les données existantes et l'enregistrement s'exécutera à un intervalle plus court. |
Samsung Techwin se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en oeuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Samsung Techwin à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Elimination des batteries de ce produit
(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.
Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.
SAMSUNG
RÉSEAU DE VENTES
SAMSUNG TECHWIN CO., LTD.
Samsung Techwin R&D Center, 6, Pangyo-ro 319beon-gil, Bundang-gu, Songnam-si, Gyeonggi-do 463-400, Korea
TEL: +82-70-7147-8740\~60 FAX: +82-31-8018-3745
TEL : +44-1932-45-5300 FAX : +44-1932-45-5325
Notice Facile






















—
