Type de produit	Enregistreur vidéo numérique (DVR)
Marque	Hanwha
Modèle	HRX-1634
Dimensions (L x P x H)	440 x 380 x 88 mm
Poids	6,8 kg (sans disque dur)
Alimentation	Adaptateur secteur 12V CC, 100-240V CA 50/60Hz
Nombre de canaux	16 canaux
Formats de compression	H.265 / H.264
Capacité de stockage	Jusqu'à 2 disques durs SATA (8 To chacun)
Résolution d'enregistrement	Jusqu'à 1080p
Fonctions réseau	Ethernet 10/100/1000, accès à distance via smartphone/PC
Sorties vidéo	HDMI, VGA, BNC
Entrées audio	4 entrées audio RCA
Alarmes	Entrées/sorties d'alarme (16 entrées, 4 sorties)
Fonctions de sécurité	Détection de mouvement, masquage de zones, enregistrement programmé
Système d'exploitation	Linux embarqué
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Pièces détachées et réparabilité	Disques durs remplaçables, adaptateur externe. Contacter le SAV pour toute réparation.
Informations générales	Conforme RoHS. Certifié CE. Support de montage en rack inclus.

FOIRE AUX QUESTIONS - HRX-1634 Hanwha

Quel type de disque dur puis-je installer dans le HRX-1634 ?

Le HRX-1634 accepte des disques durs SATA 3,5 pouces d'une capacité maximale de 8 To chacun. Il est recommandé d'utiliser des disques durs conçus pour une utilisation en surveillance (type WD Purple ou Seagate SkyHawk).

Comment réinitialiser l'enregistreur aux paramètres d'usine ?

Accédez au menu Configuration > Système > Réinitialisation. Sélectionnez 'Réinitialiser aux valeurs par défaut'. Toutes les données d'enregistrement seront conservées mais les paramètres seront effacés.

Puis-je accéder à l'enregistreur à distance depuis mon smartphone ?

Oui, téléchargez l'application Hanwha Smart Viewer (disponible sur iOS et Android). Connectez l'enregistreur à Internet, puis ajoutez-le via le code QR ou manuellement en entrant son adresse IP.

Pourquoi l'image est-elle noire sur les caméras connectées ?

Vérifiez d'abord les connexions des câbles et l'alimentation des caméras. Assurez-vous que les caméras sont compatibles (analogique HD ou IP selon le modèle). Si le problème persiste, testez une caméra directement sur l'enregistreur.

Comment configurer la détection de mouvement ?

Allez dans Configuration > Enregistrement > Détection de mouvement. Activez-la pour chaque canal, définissez les zones de détection et la sensibilité. Vous pouvez aussi programmer des actions comme une alarme ou un envoi d'e-mail.

Que faire si l'enregistreur émet un bip sonore ?

Un bip peut indiquer un disque dur défaillant, une perte de signal vidéo ou une surchauffe. Vérifiez l'écran pour un message d'erreur. Si c'est un disque dur, remplacez-le rapidement pour éviter la perte de données.

Puis-je remplacer le disque dur moi-même ?

Oui, le HRX-1634 est conçu pour un remplacement facile. Éteignez l'appareil, retirez le capot, dévissez le support du disque dur, débranchez les câbles SATA et d'alimentation, puis installez le nouveau disque. Vissez et refermez.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware depuis le site Hanwha. Copiez le fichier sur une clé USB. Branchez-la sur l'enregistreur, allez dans Configuration > Système > Mise à jour et sélectionnez le fichier.

Les enregistrements sont-ils effacés après une mise à jour du firmware ?

Non, une mise à jour du firmware ne supprime pas les enregistrements existants. Cependant, il est recommandé de sauvegarder les données importantes avant toute mise à jour majeure.

Comment connecter l'enregistreur à Internet ?

Branchez un câble Ethernet depuis le port LAN de l'enregistreur à votre routeur. Accédez à Configuration > Réseau. Choisissez 'Obtenir une adresse IP automatiquement' (DHCP) ou entrez les paramètres manuellement.

MODE D'EMPLOI HRX-1634 Hanwha

EnrEgistrEur Vidéo numériQuE

Guide de prise en main rapide

HRX-1635/HRX-1634/HRX-835A

CE

Français

Voir les composants

■ L'apparence des composants peut différée de l'image affichée.
■ La catégorie et la quantité des accessoires peut varier en fonction de la région.
Pour certains pays, le disque dur n'est pas pré installé. La quantité des vis de fixation du disque dur, câble d'alimentation SATA, câble de donnée SATA et câble d'alimentation/données SATA varie selon le modèle.

HRX-1635/HRX-835A

Enregistreur Souris Guide rapide

Câble de données SATA (HRX-1635:8 ea, HRX-835A:4 ea)

Câble d'alimentation Câble d'alimentation SATA

Vis de fixation du HDD (HRX-1635: 32 ea, HRX-835A: 16 ea)

Étagères support (2 ea)/Vis (4 ea) Bloc de raccordement (15 broches, 20 broches)

HRX-1634

Enregistreur Souris Guide rapide

Câble d'alimentation Adaptateur électrique Câble d'alimentation SATA

Cable de données SATA (2 ea) Vis de fixation du HDD (8 ea) Étagères support (2 ea)/Vis (4 ea)

Installation du HDD

Si, à ce produit, vous ajoutez un nouveau disque dur ou un disque dur déjà utilisé en plus du ou des disques durs initialement installés, formatez manuellement le nouveau disque dur dans l'ensemble avant son utilisation.
Pour le remplacement ou l'installation d'un disque dur supplémentaire, vous devez contacter votre revendeur ou notre centre de clientèle.

HRX-1635/HRX-835A

■ Les images d-dessous illustrent le modèle HRX 1635.

Desserrez les vis sur les côtés gauche/droit et à l'arrière et faites glisser le couvercle vers l'arrière pour le retirer.

Desserrez les vis à gauche/droite et retirez le support.

Support 52.0 GB 52.0 GB 12.0 GB 52.0 GB 52.0 GB 12.0 GB

Installez les 8 HDD sur le support et fixez-les avec des vis.

Pour le HRX 835A, installez le HDD uniquement sur le support inférieur.

防爆破除5座

Fixez le support avec le HDD sur l'enregistreur à l'aide des vis.

Pour éviter d'endommager le(s) disque(s) dur(s) en raison de vibrations, il est recommandé de l'installer d'abond sur le support inférieur.

Connectez le câble d'alimentation/SATA du HDD au connecteur de la carte mère.
- Reportez-vous à la figure ci-dessous pour connaître le numéro d'emplacement/de connecteur du HDD.

Après vous être assuré de l'absence de problème au niveau du terminal de connexion et du passage du câble à l'intérieur du produit, fermez et sécurisez le couvercle à l'aide des vis.

Desserrez les vis sur les côtés gauche/droit et à l'arrière et faites glisser le couvercle vers l'arrière pour le retirer.

Fixez le HDD au bas de l'enregistreur avec les vis.

Fermez et sécurisez le couvercle à l'aide des vis.

Connectez le câble d'alimentation/SATA du HDD au connecteur de la carte mère.

Assurez-vous de l'absence de problème au niveau du terminal de connexion et du passage du câble à l'intérieur du produit.

Utilisation des informations produit

Vous pouvez consulter les informations produit/le manuel/les informations sur le firmware/la FAQ/la liste de compatibilités du HDD sur la page d'accueil ou le site Web mobile de votre smartphone.

Connexion à un réseau à l'aide d'un retour

Si vous souhaitez ajouter 1 à 3 PC et enregistreurs dans un environnement en utilisant un modem xDSL/câble, vous pouvez utiliser le routeur avec une seule ligne Internet.

Ce guide est un guide d'installation pour les débutants en réseau. Suivez les instructions pour configurer votre routeur, votre PC local et votre enregistreur.

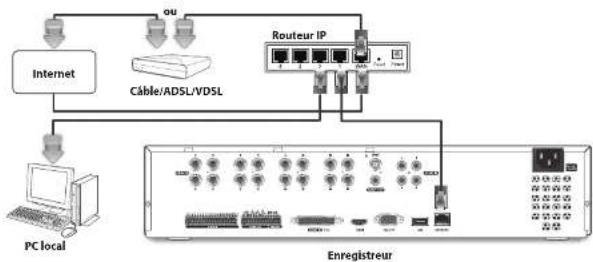

Connexion du câble

Connexion d'un routeur à l'aide d'un PC

■ Reportez-vous au manuel d'utilisation du routeur.

Connexion d'un enregistreur et d'un retour

Allez dans dans le menu de configuration de l'enregistreur, et configurez 1 et 2 dans

La cochée dans la fenêtre [cmd.exe] du PC local et la de l'enregistreur doivent être identiques.
※ Au moins le troisième numéro de l'enregistreur doit être défini pour être identique à la cochée sur la fenêtre [cmd.exe] du PC local.

Windows 10 File Edit View Insert Help C:\Program Files\2013\1234\1 C:\Microsoft\Subtotal\1\7.048\newark C:\Program Files\2013\1234\1 C:\Program Files\2013\1234\1 C:\Program Files\2013\1234\1 C:\Program Files\2013\1234\1 C:\Program Files\2013\1234\1 C:\Program Files\2013\1234\1 C:\Program Files\2013\1236\1 C:\Program Files\2013\1236\1 C:\Program Files\2013\1236\1 C:\Program Files\2013\1236\1 C:\Program Files\2013\1236\1 C:\Program Files\2013\1236\1 C:\Program Files\2013\159\1 C:\Program Files\2013\159\1 C:\Program Files\2013\159\1 C:\Program Files\2013\159\1 C:\Program Files\2013\159\1 C:\Program Files\2013\159\1 C:\Program Files\2013\159\1 D:\Program Files\2013\159\1 D:\Program Files\2013\159\1 D:\Program Files\2013\159\1 D:\Program Files\2013\159\1 D:\Program Files\2013\159\1 D:\Program Files\2013\159\1 D:\Program Files \nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files\nD:\Program Files

Réseau Type EP Address IP 172.30.1.00 Address IP 254.16.23.10 Access IP 172.30.1.1 149.154.83.1 Type EP Address IP Type EP Address IP Auto. OK Apply

Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et sengage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Buchens d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélect)

Ce symbole sur le produit, ses accessaires ou sa documentation inclique que ni le produit, ni ses accessaires électroniques usagés (chargeur, casque audio, cable USB, etc.) ne peut être été vers avec les autres déchets ménagers. La mise au rebut incomité de des déchets présentant des risques environnementaux et de sante publique, veuilles séparer vos produits et accessaires usagés des autres déchets. Vous favorisées ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durée.

Les particuliers sont invités à contadter le magazine leur ayant vendu le produit ou à sa renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en rue de leur recyclage.

Les entreprises et professionnels sont imités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accresaires ne peuvent être jevés avec les autres déchels professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le spectacle sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en l'un de vie avec les autres déchets ménagers. L'indication eventuelle des symbols chimiques Hq. Cd ou Pb signifie que la batterie confront des quartités de mercure, de caïmium ou de plomb supérieurs aux niveaux de référence stipulés dans la directive CC 206066. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veilles à séparer les bacteries des autres types de déchets et à les recycler via autre système local de collecte gratuite des batteries
