Type de produit	Unité Centrale (boîtier)
Marque	CORSAIR
Modèle	Crystal Series 680X
Dimensions (L x l x h)	480 x 234 x 512 mm
Matériau	Verre trempé (panneaux latéraux, façade, supérieur)
Ventilateurs inclus	3 x SP120 (avant)
Emplacements ventilateurs	Avant : 3 x 120 mm ; Haut : 2 x 120 mm ; Arrière : 1 x 120 mm
Radiateurs compatibles	Avant : 280/360 mm ; Haut : 240 mm ; Arrière : 120 mm
Carte mère compatible	ATX, Micro-ATX, Mini-ITX (standard)
Longueur max carte graphique	370 mm
Hauteur max refroidisseur CPU	170 mm
Longueur max alimentation	225 mm
Emplacements disques durs	2 x 3.5 pouces (HDD) ; 2 x 2.5 pouces (SSD) (amovibles)
Connecteurs panneau avant	USB 3.0, USB 3.1 Type-C, audio
Filtres anti-poussière	6 (amovibles)
Contrôleur RGB	Intégré (pour version RGB)
Alimentation incluse	Non
Garantie	2 ans (standard constructeur)

FOIRE AUX QUESTIONS - Crystal Series 680X CORSAIR

La polarité est-elle importante pour les connecteurs du panneau avant ?

Non, sauf pour les connecteurs LED. Pour les boutons power et reset, la polarité n'a pas d'importance.

Que faire si mon boîtier est endommagé à la réception ou si un ventilateur ne fonctionne plus ?

Rendez-vous sur le site corsair.force.com et demandez une autorisation de retour (RMA). Corsair remplacera les pièces défectueuses.

Où puis-je installer un ventilateur supplémentaire ?

Vous pouvez monter des ventilateurs à l'avant (3x120 mm), en haut (2x120 mm) ou à l'arrière (1x120 mm). Des emplacements pour radiateurs sont également disponibles.

Ce boîtier supporte-t-il une carte mère ATX standard ?

Oui, il est compatible avec les formats ATX, Micro-ATX et Mini-ITX.

Comment retirer les panneaux en verre ?

Dévissez les vis moletées à l'arrière du boîtier, puis faites glisser le panneau vers l'arrière pour le dégager.

Quel type d'alimentation est recommandé ?

Une alimentation au format ATX, jusqu'à 225 mm de longueur, est recommandée. Le boîtier dispose d'une chambre inférieure dédiée.

Peut-on installer un radiateur de 360 mm à l'avant ?

Oui, l'avant accepte les radiateurs de 280 mm et 360 mm.

Comment nettoyer les filtres anti-poussière ?

Les filtres sont amovibles. Vous pouvez les retirer et les nettoyer avec un chiffon doux ou de l'eau savonneuse, puis les laisser sécher avant de les remettre.

Le boîtier est-il livré avec un hub RGB ?

Oui, la version 680X RGB inclut un contrôleur RGB pour les ventilateurs et les bandes LED.

Quelle est la hauteur maximale du dissipateur CPU ?

La hauteur maximale du refroidisseur CPU est de 170 mm.

MODE D'EMPLOI Crystal Series 680X CORSAIR

Table des matières spécifications du boîtier

Félicitations 15 Spécifications du boîtier 16 Contenu du kit d'accessoires 17 Caractéristiques du boîtier 18 Retrait des panneaux latéraux 19 Installation de la carte mère 19 Installation des disques durs 20 Installation des SSD 20 Installation du bloc d'alimentation 21 Installation des cartes PCI-E/PCI 21 Retrait des panneaux frontal et supérieur 22 Installation des connecteurs E/S Avant 22 Retrait des tiroirs de ventilation 23 Utilisation du contrôleur de ventilateur RGB (570X RGB) 23 Foire aux questions 24

Crystal series 570X

Le cadre étant entièrement recouvert de verre trempé impeccable, chaque composant de votre installation est exposé à la vue de tous. Le boîtier Crystal Series 570X offre suffisamment d'espace pour accueillir presque toutes les tailles de radiateur et jusqu'à six ventilateurs de boîtier. Les trois ventilateurs SPI20 inclus et la gestion simple des câbles vous permettent de franchir une nouvelle étape en termes de personnalisation.

Longueur 480mm Largeur 234mm Hauteur 512mm

Longueur maximale de la carte graphique 370mm Hauteur maximale du refroidisseur du processeur 170mm Longueur maximale du bloc d'alimentation 225mm

Emplacement des ventilateurs 500-1000

Compatibilité du radiateur

Avant : 280mm/360mm Haut : 240mm Arrière : 120mm

Caractéristiques du boîtier

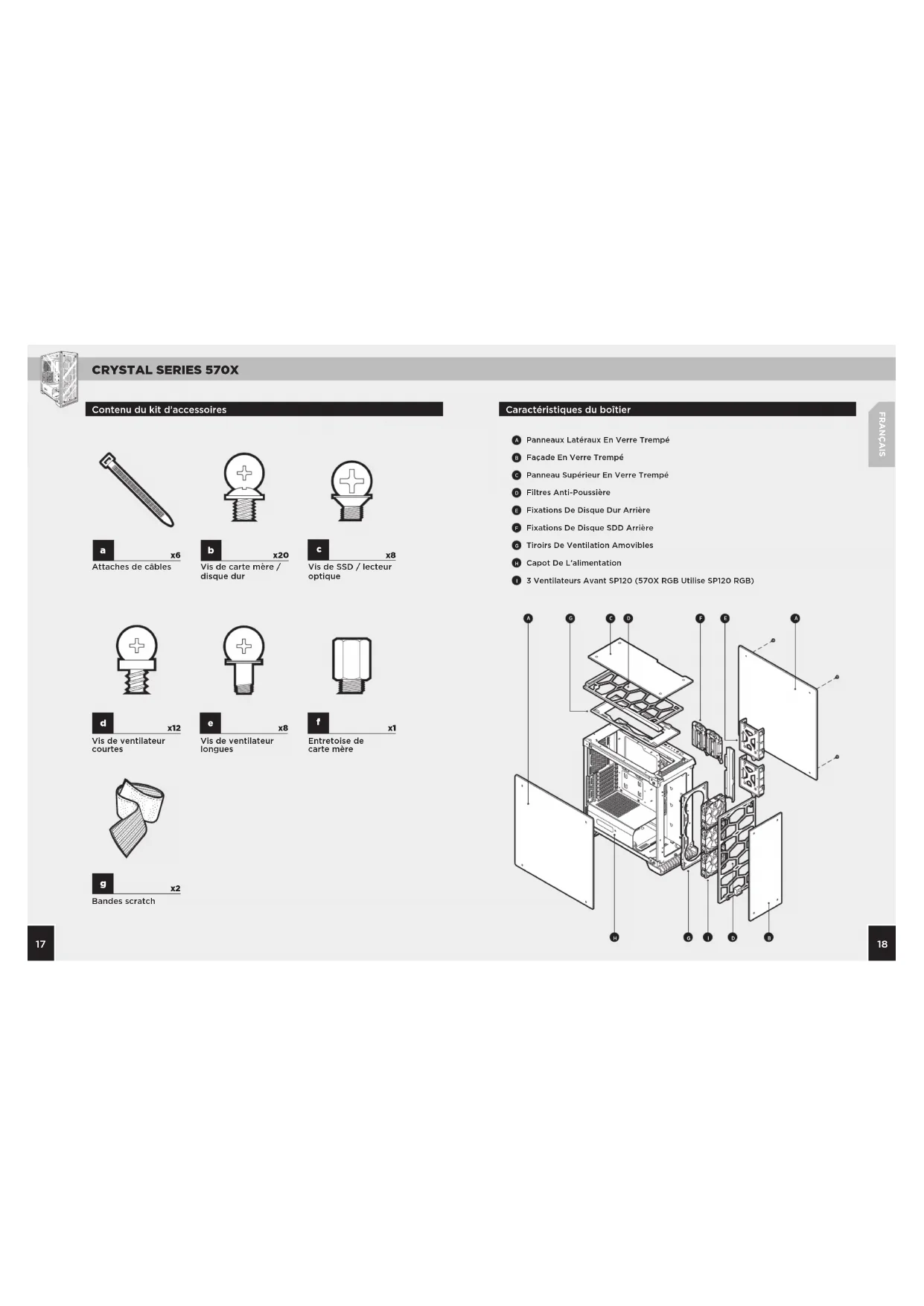

Panneaux Lateraux En Verre Trempe Façade En Verre Trempe Panneau Supérieur En Verre Trempe 6 Filtres Anti-Poussiere Fixations De Disque Dur Arriere Fixations De Disque SDD Arriere 6 Tiroirs De Ventilation Amovibles Capot De L'alimentation 3 Ventilatuteurs Avant SP120 (570X RGB Utilise SP120 RGB)

1. Retrait des panneaux latéraux

Retirez les vis moletées et enlevez le panneau latéral.

2. Installation de la carte mère

Enclenchez la plaque de protection E/S de la carte mère dans la découpe d'accueil.

Alignez la carte mère sur les entretoises du boîtier.

Fixez à l'aide des vis inclusés.

3. Installation des disques durs

Etape 1 - Positionnez le disque sur le plateau pour disque de 3.5°

Étape 2 - Faites glisser le disque et le rail dans l'emplacement de montage du disque dur derrière la carte mère, comme indiqué.

Étape 1

4. Installation des SSD

Faites glisser le disque de 2.5^ dans le plateau jusqu'à ce qu'il s'échoue en position.

5. Installation du bloc d'alimentation

Installez le bloc d'alimentation dans la chambre inférieure du boîtier et fixez à partir de l'arête à l'aide de quatre vis.

6. Installation des cartes pci-e/pci

1. Retirez les vis de serrage et les capots de logement correspondants.
2. Installez la carte d'extension et fixez-la à l'aide de vis.

7. Retrait des panneaux frontal et supérieur

8. Installation des connecteurs E/S avant

Consultez le manuel de la carte mère pour plus d'informations sur l'emplacement des connecteurs et des broches de sortie du panneau avant.

9. Retrait des tiroirs de ventilation

Dévissez le tiroir de ventilation et faites-le glisser du cadre pour installer les ventilateurs et les radiateurs à l'extérieur du cadre.

10. Utilisation du contrôleur de ventilateur RGB (570X RGB)

Pour obtenir des instructions détaillées, consultez le guide de démarrage rapide du contrôleur de ventilateur RGB inclus.

Foire aux questions

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation? Non, uniquement pour les connecteurs à DEL.
2. À qui dois-je m'adresser si mon boîtier est endommagé à l'arrêtée ou lorsqu'un ventilateur ne fonctionne plus? Veuillez vous rendre sur le site corsair.force.com et demandez une RMA (Autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.
3. Où puis-je monter un ventilateur?

Montage pour ventilateur emplacements
Avant 3x120mm, 2x40mm (3x120mm inclus)
Haut 2x40mm / 120mm
Antérie 120mm
Bas x
Côte x
Milleux

Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsair. com, à la page des produits.
