使用説明書 Crystal Series 680X CORSAIR

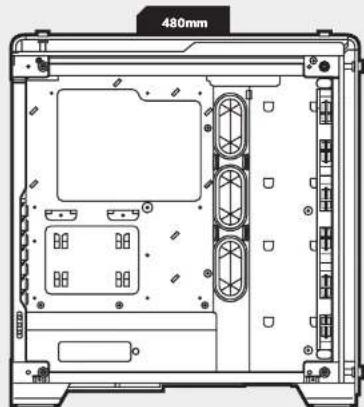

前部 ..........................................................................................................................................mmmm 上部 ..............................................................................................................................................................mm 背部 ..............................................................................................................................................................mm Carbide Series 570X 完全強化ガラスがシャーシ全体を覆っているので、自作マシンのすべてのパーツを見せる ことができます。Crystal Series 570X は、事実上あらゆるサイズのラジエーターと最高 6 個のケースファンに十分なスペースを提供します。付属の 3 個の SP120 ファンと楽な ケーブル管理で、自作マシンを次のレベルに引き上げることができます。 Crystal Series 570X 強化ガラス、プレミアム ATX ミッドタワーケ ースをご購入いただき、ありがとうございます。 234mm 512mm 480mmCRYSTAL SERIES 570X

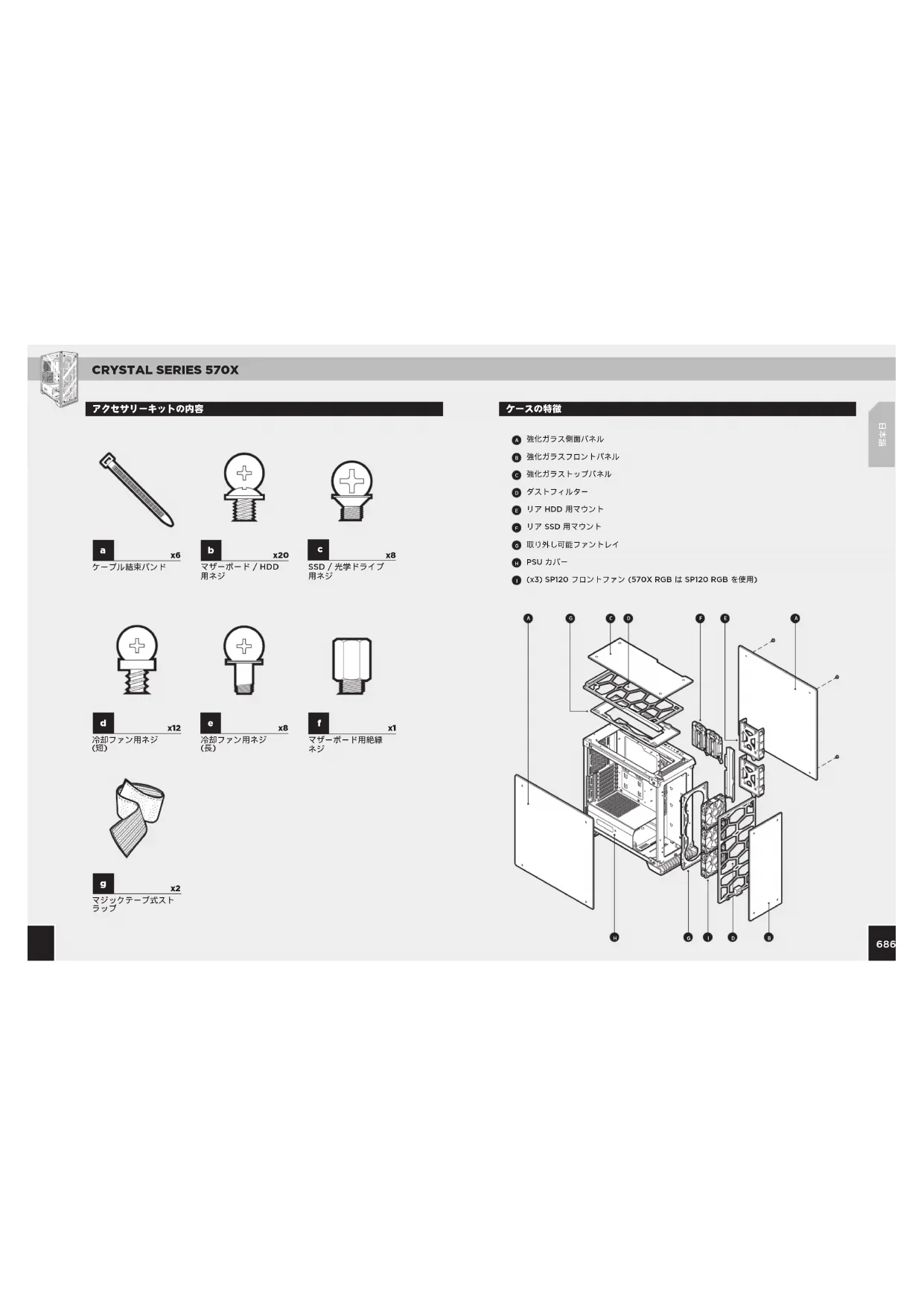

強化ガラスフロントパネル 強化ガラストップパネル

リア HDD 用マウント リア SSD 用マウント 取り外し可能ファントレイ PSU カバー (x3) SP120 フロントファン (570X RGB は SP120 RGB を使用)

ラップCRYSTAL SERIES 570X

蝶ねじを外し、側面パネルを取り外します。ステップ 1 – 3.5 インチドライブトレイにドライブを挿入します。ステップ 2 – 図に示すように、マザーボードの後ろから HDD 取り付け位置にドライブとレールアセンブリを挿入します。マザーボードの I/O シールドをホールにはめ込みます。マザーボードをケースの絶縁ネジ穴に合わせます。付属のネジで固定します。トレイに 2.5 インチドライブを挿入し、所定の位置にカチッと収まるようにします。 600C_600Q Step 5

ステップ 1CRYSTAL SERIES 570X

8. フロント I/O コネクターの取り付け

7. フロントパネルとトップパネルの取り外し

6. PCI-E/PCI カードの取り付け

電源ユニットをケースの下段チャンバーに挿入し、後ろから 4 本のネジで固定します。蝶ねじを外し、ガラスパネルを取り外します。フロントパネルのヘッダーの場所とピン配列は、マザーボードのマニュアルを確認してください。1. 蝶ネジと対応するスロットカバーを取り外します。 2. 拡張カードを取り付けて、 蝶ネジで固定します。USB 3.0HD AUDIO RESET SW POWER LED +POWER LED –POWER SW HDD LED

1. I/O パネルの電源とリセットヘッダーで極性は重要ですか？

いいえ。LED のヘッダーでのみ重要です。

2. 破損したケースを受け取ったか、またはファンが動作しない場合、

誰に連絡すべきですか？ 弊社の Web サイト (corsair.force.com) にアクセスし、 破損した部品の交換について RMA を依頼してください。

ケースの詳細情報は、弊社の製品ページ (corsair.com) にアクセスしてください。

3x120mm, 2x140mm (3x120mm 含まれました)

10. RGB ファンコントローラ (570X RGB) の使用

ファントレイのねじを外し、シャーシから 引き出して、シャーシの外側にファンとラ ジエーターを設置します。 詳細については、付属の RGB フ ァンコントローラクイックスター

トガイドを参照してください。CRYSTAL SERIES 570X
