BEDIENUNGSANLEITUNG Crystal Series 680X CORSAIR
Inhaltsverzeichnis Technische Daten des gehäuses
Vielenank 25
Technische daten des gehäuses 26
Inhalt des zubehrkits 27
Funktionsmerkmale des gehäuses 28
Abnehmen der seitenplatten 29
Installation des motherboards 29
Installation von HDD-laufwerken 30
Installation von SSD-Iaufwerken 30
Installation des netzeits 31
Installation der PCI-E-/PCI-karte(n) 31
Entfernen der front- und oberabdeckung 32
Installation der vorderen I/O-anschlusse 32
Entferen der luftereinschube 33
Verwendung der rgb-luftersteuerung (570X RGB) 33
Haufig gestolte fragen 34
Herzlichen glückwunsch!
Vileen Dank, dass Sie sich für das Mild-Tower-PC-Gehäuse aus Hartglas der Crystal Serles 570X entschieden haben.
Crystal Series 570X
Das gesamte Gehäuse ist von makeliosem Hartglas umschlossen, sodass alle Komponenten ihres Aufbau für jedermaßnichtbar sind. Die Crystal Series 570X bietet ausreichend Platz für einen Radiator in practisch jederähltigen Gröfe und für bis zu 6 Gehäuselüter.
Mit den 3 inbegriffenen SP120-Luftern und der muhelosen Kabelführung erreichen Sie die nachste Ebene der Personalisierung.

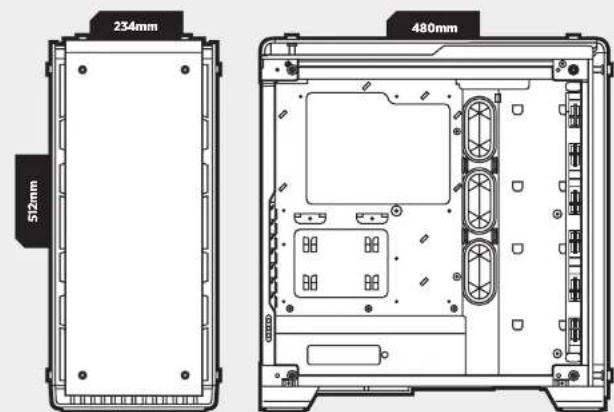

Lange 480mm
Breite 234mm
Höhe 512mm
Maxmale GPU-Linge 370mm
Maximale Hohe des CPU-Kohlsystems 170mm
Maximale Netzgerat-Lange 225mm
Lofterpositionen
Vorderseite 3x120/2x140mm
120mm
Radiatorkompatibilität
Vordorsite 280mm/360mm
Oben 240mm
Rückseite 120mm
CRYSTAL SERIES 570X

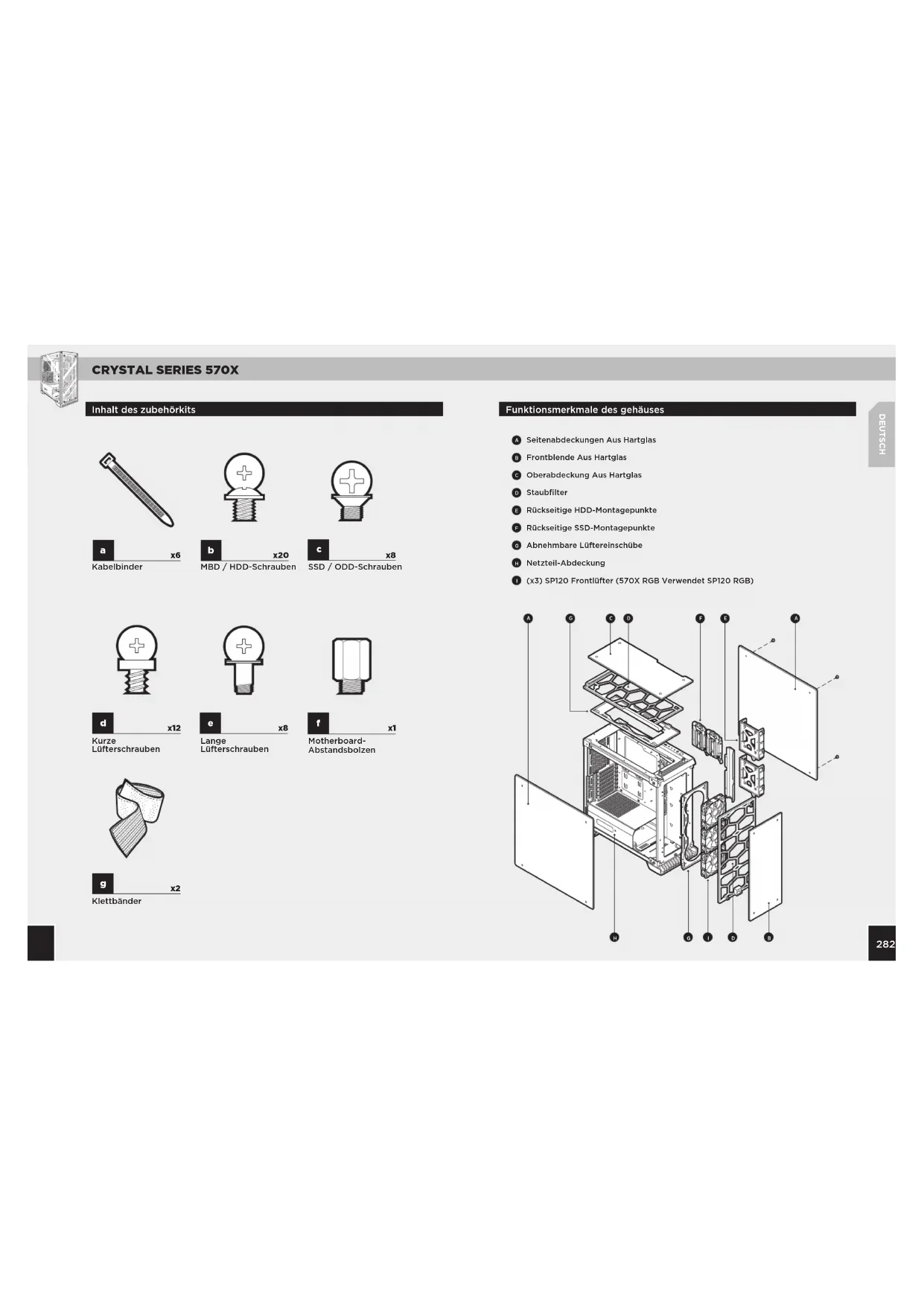

Inhalt des zubehrkits

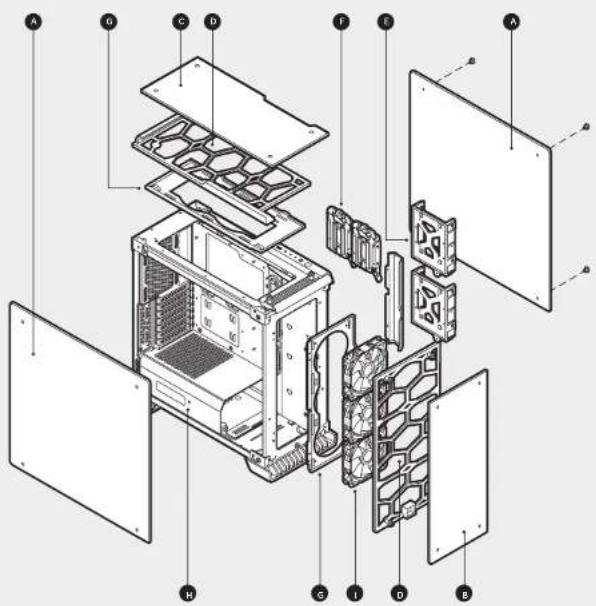

Funktionsmerkmale des gehäuses
Seitenabdeckungen Aus Hartglas
Frontblende Aus Hartglas
Oberabdeckung Aus Hartglas
Staubfilter
Rückseitige HDD-Montagepunkte
Rückseitige SSD-Montagepunkte
6 Abnehmbare Luftereinschübe
Netzeil-Abdeckung
(x3) SP120 Frontlüfter (570X RGB Verwendet SP120 RGB)
CRYSTAL SERIES 570X

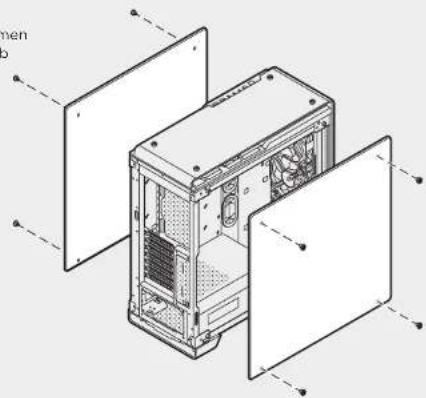

1. Abnehmen der Seitenplatten
Entfernen Sie die
Rundelschrauben undnehmen Sie die Seitenabdeckung ab

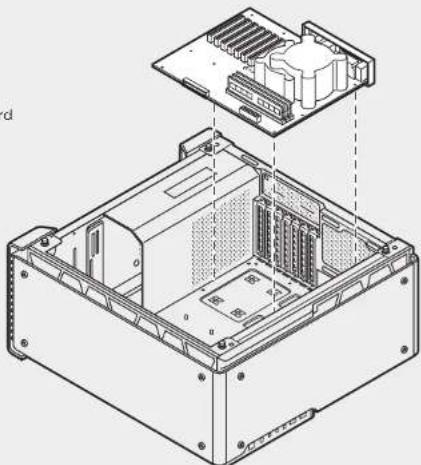

2. Installation des motherboards
Lassen Sie die I/O-Blende
des Motherboards in
die datur vorgesehene
Offnung einrasten.
Richten Sie das Motherboard mit den Abstandsbolzen im Gehäuse aus.
Befestigen Si es mit den mitgelieferten Schrauben.
3. Installation von HDD-laufwerken
Schrift 1-Schieben Sie das Laufwerk in den Einschub f3,5-Zoll-Laufwerke.

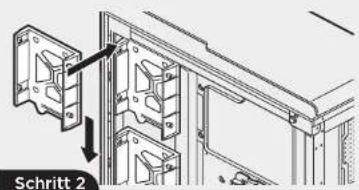

Schnitt 2 - Schieben Sie das Laufwerk und die Schieneneinheit wie abgebildet hinter dem Motherboard in den HDD-Schacht.
Schritt 1

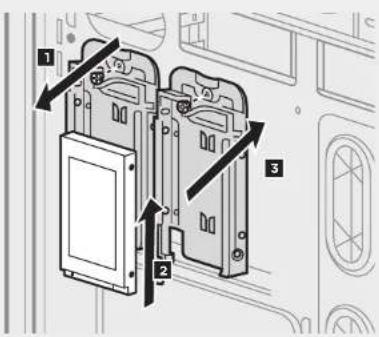

4. Installation von SSD-laufwerken
Schieben Sie das 2,5-ZollLaufwerk in den Einschub, bis es einrastet.
CRYSTAL SERIES 570X

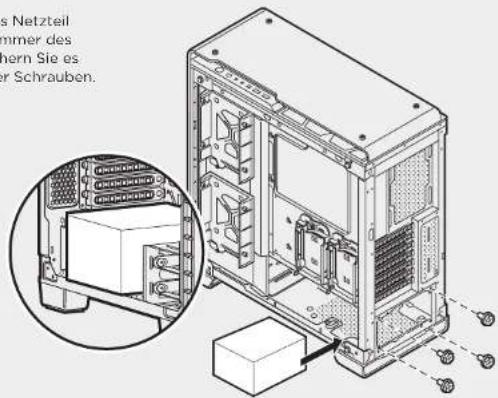

5. Installation des netzteils
Installieren Sie das Netzteil in der unteren Kammer des Gehäues und sichern Sie es von hinten mit vier Schrauben.

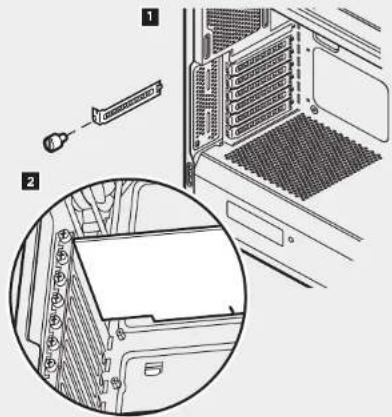

6. Installation der PCI-E-/PCI-karte(n)
- Entfermen Sie die Rändelschrauben und dazugehörige Steckplatzabdeckungen.
- Installieren Sie die Erweiterungskarte und befestigen Sie mit den Rändelschrauben.

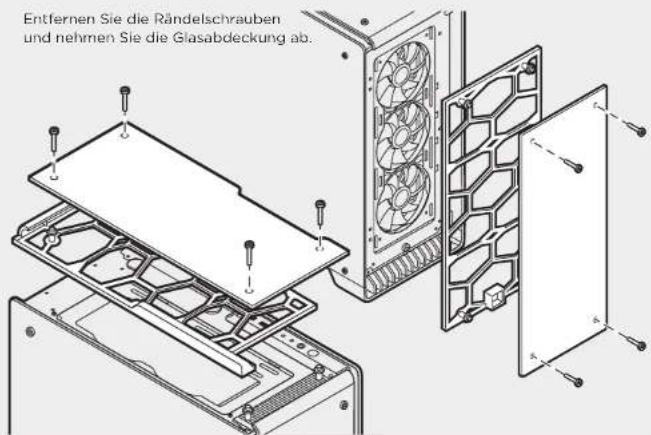

7. Entfern der front- und oberabdeckung
8. Installation der vorderen I/O-anschlusse
Die Position der Frontplatten-Header und die Pinbelegung finden in der Anleitung Ihres Motherboards.
CRYSTAL SERIES 570X

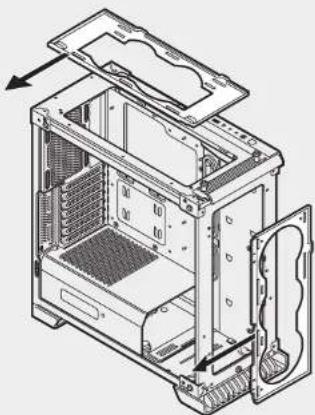

9. Entfern der luftereinschübe
Schrauben Sie den Luftereinschub ab undziehen Sie ein aus dem Gehaus, um Luftur und Radiatoren außerhalb des Gehauses zu Installieren.
10. Verwendung der RGB-lichersteuerung (570X RGB)
Detaillierte Anweisungen
finden Sie in der mitgliefferten
Kurzanleitung für die RGB-Luftungssteuerung.
Häufig gestellte Fragen
- Muss beim Strom-und Reset-Header der I/O-Abdeckung die Polarität beachtet werden? Nein, nur bei den LED-Headern.
- An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse erhalten haben oder einer der Lüfter nicht mehr Funktioniert?
Gehen Sie zu corsair.force.com und fordern Sie eine RMA an, damit wir die beschädigten Teile ersetzen können.
- Wo kann ich einen Lüfter anbringen?
| Punkte für lfterhalterungen | |
| Vorderseite 3x120mm, 2x14mm / 120mm | 0mm (3x120mm inbegriffen) |
| Oberseliete 2x140mm / 120mm | |
| Rückseite 120mm | |
| Unterschiede x | |
| Selte x | |
| Mitte x | |
Weitere Informationen über these Gehäuse finden Sie auf der Produktseite bei corsair.com.
