KXHNK101EX2 - Maison intelligente PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier d'accès pour système d'alarme intelligent
Marque	Panasonic
Modèle	KX-HNK101EX2
Dimensions (H × L × P)	Environ 120 mm × 120 mm × 21 mm
Poids	Environ 163 g (sans support de montage)
Alimentation	Adaptateur secteur 220–240 V c.a., 50/60 Hz (modèle PNLV226CE)
Consommation électrique	Veille : environ 0,6 W ; maximal : environ 2,0 W
Conditions de fonctionnement	0 °C à 40 °C, intérieur uniquement
Normes	DECT (Digital Enhanced Cordless Telecommunications)
Plage de fréquences	1,88 GHz – 1,90 GHz
Puissance de transmission RF	Environ 10 mW (moyenne par canal), max. 250 mW
Portée sans fil (par rapport au hub)	Environ 50 m à l'intérieur, 300 m à l'extérieur
Accessoires fournis	Adaptateur secteur, support de montage, vis de montage (×2), chevilles (×2)
Fonctions principales	Armement/désarmement de l'alarme via écran tactile ; voyant LED d'état ; notification vocale (Pays-Bas, Espagne, Portugal) ; enregistrement hub via bouton ou application Home Network
Entretien et nettoyage	Essuyer avec un chiffon doux humide ; écran tactile : chiffon doux sec, sans produits chimiques
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'eau ou à l'humidité ; débrancher en cas de panne ; code PIN de désarmement
Pièces détachées et réparabilité	Pas de pièces détachées spécifiées ; contacter un centre de service agréé pour réparation
Informations générales	Système auxiliaire (ne garantit pas une protection complète contre le vol)

FOIRE AUX QUESTIONS - KXHNK101EX2 PANASONIC

Comment enregistrer le clavier KX-HNK101EX2 sur le hub ?

Si le clavier a été acheté séparément, vous devez l'enregistrer. Deux méthodes : 1) Via les boutons : sur le hub, maintenez enfoncé le bouton [C OTHER DEVICE] jusqu'à ce que le voyant clignote vert ; sur le clavier, maintenez enfoncé [C] jusqu'à ce que le voyant clignote vert. 2) Via l'application Home Network : utilisez l'application pour enregistrer et nommer l'appareil.

Que faire si le voyant LED du clavier clignote en rouge ?

Un clignotement rouge lent signifie que le clavier n'est pas enregistré sur un hub. Un clignotement rouge indique que le clavier est hors de portée du hub. Un clignotement rouge rapide signifie que l'alarme a été déclenchée. Vérifiez la connexion avec le hub et la portée.

Comment modifier le code PIN de désarmement par défaut ?

Le code PIN par défaut est '0000'. Pour le modifier, utilisez l'application Home Network et consultez le Guide de l'utilisateur (accessible depuis l'application ou le site web Panasonic). Il est fortement recommandé de changer ce code.

Comment changer le mode d'armement (Armer à la maison, Armer à l'extérieur, Désarmer) ?

Appuyez sur l'écran tactile pour allumer les boutons de mode. Appuyez sur le mode souhaité. Pour désarmer, entrez le code PIN. Note : les icônes sur l'application ne se mettent à jour qu'après actualisation de l'écran d'accueil.

Comment annuler un déclenchement d'alarme ?

Lorsque l'alarme se déclenche, le clavier émet un son et le bouton du mode en cours clignote. Appuyez sur l'écran tactile, saisissez le code PIN de désarmement (par défaut '0000'), puis appuyez sur [OK] pour arrêter l'alarme.

Quelles sont les consignes d'installation importantes ?

Installez le clavier sur une surface stable, à l'intérieur, à l'abri de la lumière directe du soleil, de l'humidité, des sources de chaleur et des interférences électromagnétiques. Laissez au moins 20 cm d'espace à gauche pour accéder aux boutons latéraux. Utilisez le support de montage fourni.

Le clavier fonctionne-t-il en cas de panne de courant ?

Non. Le clavier nécessite une alimentation secteur permanente via l'adaptateur fourni. En cas de panne de courant, il ne fonctionne pas.

Comment nettoyer l'écran tactile du clavier ?

Essuyez l'écran tactile avec un chiffon doux et sec. Tenez l'appareil avec les doigts pour éviter de rayer l'écran. N'utilisez pas de produits chimiques (alcool, solvants, etc.) qui pourraient endommager la surface.

Quels sont les obstacles qui peuvent réduire la portée du signal ?

Les écrans ou portes métalliques, les murs isolés avec feuilles d'aluminium, les murs en béton ou tôle ondulée, les fenêtres à double vitrage, plusieurs murs, ou des étages/bâtiments différents peuvent réduire la portée. Si le voyant clignote rouge, vérifiez la proximité du hub.

Comment accéder au Guide de l'utilisateur complet ?

Depuis l'application Home Network, appuyez sur le menu (≡ ou ☰) puis sur 'Guide de l'utilisateur'. Vous pouvez aussi visiter le site www.panasonic.net/pcc/support/tel/homenetwork/manual/.

MODE D'EMPLOI KXHNK101EX2 PANASONIC

Système de réseau privé

Clavier d'accès

Modèle KX-HNK101EX2

Vous venez d'acquérir un produit Panasonic et nous vous en remercions.

Le présent document vous indique comment utiliser le clavier d'accès de manière correcte.

Pour plus de détails concernant l'utilisation du système, reportez-vous au Guide de l'utilisateur (page 17).

Veuillez lire le présent document avant d'utiliser l'appareil et le conserver pour référence ultérieure.

Sommaire

Introduction

Informations sur les accessoires .....3

Informations importantes

À propos de ce système ....4

Pour votre sécurité ....4

Consignes de sécurité importantes ....5

Pour des performances optimales ....5

Autres informations ....6

Configuration

Pièces et fonctions ....8

Boutons de l'écran tactile ....8

Voyant LED 9

Vue d'ensemble de la configuration ....9

Enregistrement du clavier .....9

Vérification de la zone d'utilisation ....10

Installation 11

Annexe

Utilisation du clavier ....16

Fonctionnalités disponibles lors de

l'utilisation de l'application [Home

Network] 16

Accès au Guide de l'utilisateur .....17

Caractéristiques ....17

Informations sur les accessoires

Accessoires fournis

N°	Accessoire/Référence Quantité
1	Adaptateur secteur/PNLV226CE 1
2	Support de montage 1	1
3	Vis de montage mural (25 mm) 2
4	Cheville d'ancrage 2

*1 Le support de montage est fixé au produit au moment de son envoi.

①

②

③

④

Autres informations

• La conception et les caractéristiques peuvent être modifiées sans préavis.
• Les illustrations figurant dans ce manuel peuvent différer légèrement du produit réel.

Marques commerciales

• iPhone et iPad sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d'autres pays. • Android est une marque de Google Inc.
• Microsoft, Windows et Internet Explorer sont des marques commerciales, déposées ou non, de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• Les autres marques commerciales mentionnées ici sont la propriété de leurs détenteurs respectifs.

Informations importantes

À propos de ce système

• Ce système est un système auxiliaire, il n'est pas conçu pour assurer une protection complète contre le vol. Panasonic décline toute responsabilité en cas de vol lors de l'utilisation de ce système.
• Les fonctionnalités sans fil du système sont soumises à des interférences, le fonctionnement ne peut donc être garanti dans toutes les situations. Panasonic décline toute responsabilité en cas de blessures ou de dommages suite à une panne ou une erreur de communication sans fil.

Pour votre sécurité

Pour éviter tout risque de dommages corporels ou matériels, voire d'accident mortel, lisez attentivement cette section avant d'utiliser l'appareil, de manière à être assuré que vous l'utilisez d'une façon appropriée et sûre.

AVERTISSEMENT

Connexion électrique

• Utilisez uniquement l'alimentation électrique indiquée sur le produit.
• Ne surchargez pas les prises électriques et les cordons d'alimentation. Ceci risque de provoquer un incendie ou une décharge électrique.
• Insérez complètement l'adaptateur secteur/la fiche d'alimentation dans la prise de courant. Le non-respect de ces instructions peut entraîner une décharge électrique et/ou une accumulation de chaleur qui peut provoquer un incendie.
• Enlevez régulièrement la poussière ou autres débris de l'adaptateur secteur et la fiche d'alimentation en les retirant de la prise de courant, puis en les essuyant avec un chiffon sec. L'accumulation de poussière peut provoquer un défaut d'isolation résultant par exemple de l'humidité, etc. et provoquer un incendie.
• Débranchez l'appareil de la prise électrique s'il émet de la fumée, une odeur anormale ou fait un bruit inhabituel. Ces situations pourraient en effet provoquer un incendie ou une décharge électrique. Assurez-vous que la fumée a cessé et contactez un centre de service agréé.
• Débranchez l'appareil de la prise électrique et ne touchez jamais ses composants internes si le boîtier est ouvert. Il existe un danger de décharge électrique.
• Ne touchez jamais la fiche avec des mains humides. Il existe un danger de décharge électrique.
• Ne connectez pas de dispositifs autres que ceux spécifiés.

Installation

• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez jamais cet appareil à la pluie ou à une source d'humidité.
• Ne placez pas ou n'utilisez pas ce produit à proximité d'appareils à contrôle automatique, tels que des portes automatiques ou des alarmes incendie. Les ondes radio émises par ce produit peuvent entraîner des dysfonctionnements de ces appareils et provoquer un accident.
• Évitez de tirer ou de tordre le cordon de l'adaptateur secteur, ou de le placer sous des objets lourds.
• Conservez les petites pièces (vis, etc.) hors de portée des enfants. Il y a un

Informations importantes

risque d'ingestion. En cas d'ingestion, consultez immédiatement un médecin.

Mesures de précaution

• Débranchez le produit de la prise électrique avant tout nettoyage. N'utilisez pas de nettoyants liquides ou à aérosol.
• Ne démontez pas le produit.
• Ne placez jamais d'objets en métal à l'intérieur de l'appareil. Si des objets en métal pénètrent dans l'appareil, désactivez le disjoncteur et contactez un centre de réparation agréé.

Précautions médicales

• Consultez le fabricant de tout appareil médical personnel (par exemple stimulateurs cardiaques ou aides auditives) pour vous assurer qu'ils sont correctement protégés contre l'énergie radioélectrique externe. Les fonctionnalités DECT utilisent une fréquence comprise entre 1,88 GHz et 1,90 GHz, avec une puissance de transmission maximale de 250 mW.
• N'utilisez pas ce produit dans les établissements de santé si la réglementation affichée dans ces zones vous interdit de le faire. Il est possible que les hôpitaux ou les établissements de santé utilisent des équipements potentiellement sensibles à l'énergie radioélectrique externe.

ATTENTION

Installation et emplacement

• N'installez jamais le câblage pendant un orage.
• L'adaptateur secteur est utilisé comme principal organe de déconnexion. Assurez-vous que la prise secteur est

installée près de l'appareil et est facilement accessible.

Consignes de sécurité importantes

Lorsque vous utilisez votre produit, observez toujours des précautions de sécurité élémentaires afin de réduire le risque d'incendie, de décharge électrique et de blessure, notamment :

1. N'utilisez pas ce produit à proximité d'eau, par exemple près d'une baignoire, d'un lavabo, d'un évier de cuisine ou d'un bac à lessive, dans un sous-sol humide ou au bord d'une piscine.
2. Utilisez uniquement le câble d'alimentation indiqué dans le présent document.

CONSERVEZ CES INSTRUCTIONS

Pour des performances optimales

Emplacement du hub et prévention du bruit

Le hub et autres appareils Panasonic compatibles utilisent des ondes radio pour communiquer les uns avec les autres.

• Pour bénéficier d'une zone de couverture maximale et éviter les bruits parasites, il est recommandé d'installer le hub comme indiqué ci-dessous :
• à un emplacement pratique, élevé et central, sans obstacles entre l'appareil et le hub, dans un environnement intérieur ;
• loin d'appareils électroniques tels que téléviseurs, radios, ordinateurs,

Informations importantes

périphériques sans fil ou autres téléphones ;

- loin de transmetteurs à radiofréquence (par exemple, antennes externes de stations de téléphonie mobile). (Évitez de placer le hub sur une baie vitrée ou à proximité d'une fenêtre.)

- Si la réception à l'emplacement du hub n'est pas satisfaisante, déplacez le hub vers un autre emplacement offrant une meilleure réception.

Environnement

• Maintenez le produit éloigné des appareils générant du bruit électrique, par exemple les lampes fluorescentes et les moteurs.
• Le produit ne devrait pas être exposé à de la fumée excessive, de la poussière, des températures élevées et des vibrations.
• Le produit ne devrait pas être exposé à la lumière directe du soleil.
• Ne placez pas d'objets lourds sur le produit.
• Lorsque vous n'utilisez pas l'appareil pendant une longue période, débranchez-le de la prise électrique.
• Maintenez l'appareil éloigné de toute source de chaleur (radiateur, autocuiseur, etc.) et ne le laissez pas dans une pièce où la température est inférieure à 0 °C ou supérieure à 40 °C. Évitez également les sous-sols humides.
• L'utilisation de ce produit à proximité d'appareils électriques peut causer des interférences. Éloignez-le des appareils électriques.

Autres informations

Entretien habituel

• Nettoyez la surface extérieure de l'appareil avec un chiffon doux humide.
• Enlevez la saleté de l'écran tactile en l'essuyant avec un chiffon doux et sec. Quand vous essuyez l'écran tactile, utilisez vos doigts pour le tenir en place, en faisant attention à ne pas le rayer avec vos ongles.

- N'utilisez pas de produits de nettoyage contenant de l'alcool, de la poudre à polir, du savon en poudre, du benzène, du diluant, de la cire, du pétrole ou de l'eau bouillante. Ne vaporisez pas non plus de produits tels que de l'insecticide, du nettoyant pour vitres ou de la laque. Ceci pourrait provoquer une décoloration ou modifier la qualité du produit.

Élimination des équipements usagés (uniquement en Union européenne et dans les pays disposant de systèmes de recyclage)

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l'un des points de collecte prévus,

Informations importantes

conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous débarrasser de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Configuration

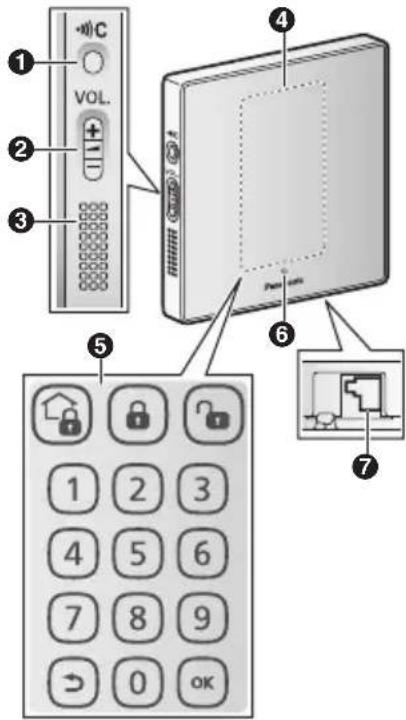

Pièces et fonctions

① [●○○○]C Utilisé lors de l'enregistrement du clavier au niveau du hub. ② Volume Utilisé pour régler le volume des sons émis par le clavier. ③ Haut-parleur ④ Écran tactile Lorsqu'aucun bouton n'est affiché ici, touchez cette zone pour afficher les boutons. ⑤ Boutons de l'écran tactile ⑥ Voyant LED ⑦ Prise CC

Boutons de l'écran tactile

Ces boutons vous permettent de confirmer et de modifier le mode d'armement du système. Pendant le fonctionnement normal, le bouton qui correspond au mode d'armement actuel est éclairé par défaut, et tous les autres boutons sont estompés. Quand vous appuyez sur l'écran tactile, les boutons du mode d'armement s'allument pendant 10 secondes. Pendant ce temps, vous pouvez appuyer sur un bouton d'armement pour passer au mode d'armement correspondant.

Bouton Etat
Aucun affiché Pas d'alimentation ou les boutons sont désactivés*1.
	Fonctionnement normal, le mode [Armer : À la maison] est sélectionné.
	Fonctionnement normal, le mode [Armer : À l'extérieur] est sélectionné.
	Fonctionnement normal, le mode [Désarmer] est sélectionné.
Le bouton du mode d'armement actuel clignote lentement	Le système d'alarme a été déclenché.
Tous les boutons clignotent lentement	Mode d'enregistrement (vous avez appuyé sans relâcher sur [●●●●C])

*1 Vous pouvez configurer le clavier de manière à ce que ses boutons de mode d'armement ne s'allument pas lors du fonctionnement normal. Pour

Configuration

plus d'informations, reportez-vous au Guide de l'utilisateur (page 17).

Voyant LED

Vous pouvez vérifier le statut du clavier à l'aide du voyant LED.

Voyant Etat
Eteint Fonctionnement normal ou pas d'alimentation
Rouge, cli-gnotement lent	Le clavier n'est pas enregistré sur un hub.
Rouge, cli-gnotant	Le clavier est hors de portée du hub.
Rouge, cli-gnotement rapide	Le système d'alarme a été déclenché.
Vert, clignotant lente-ment	Mode d'enregistrement (vous avez appuyé sans relâcher sur [•••]C))

Vue d'ensemble de la configuration

1 Configuration initiale

Assurez-vous de pouvoir accéder au système à l'aide de votre appareil mobile. Pour plus de détails, reportez-vous au Guide de configuration du système fourni avec le hub.

2 Enregistrement

L'enregistrement n'est requis que si le clavier a été acheté séparément (pas dans le cadre d'un ensemble).

3 Vérification de la zone d'installation Lisez les informations du présent document pour vous assurer que la zone d'installation souhaitée est adaptée au bon fonctionnement de l'appareil.

4 Installation

Installez le clavier à l'emplacement souhaité.

Enregistrement du clavier

Cette procédure n'est pas requise pour les appareils inclus dans un ensemble.

Pour utiliser le clavier, vous devez l'enregistrer au niveau du hub. Si vous avez acheté les appareils séparément (pas dans le cadre d'un ensemble), vous devez enregistrer chaque appareil au niveau du hub.

Vous pouvez enregistrer chaque appareil à l'aide des boutons d'enregistrement ou de l'application [Home Network].

Remarques :

- Avant d'enregistrer le clavier, assurez-vous que les adaptateurs secteur du hub et du clavier sont connectés et que chaque appareil est sous tension.

À l'aide des boutons d'enregistrement

1 Hub :

Appuyez sans relâcher sur [☐]C OTHER DEVICE] jusqu'à ce que le voyant LED clignote lentement en vert.

Configuration

2 Clavier :

Appuyez sur la touche [O] et maintenez-la enfoncée jusqu'à ce que le voyant LED commence à clignoter lentement en vert et que les boutons de l'écran tactile commencent à clignoter lentement.

- Une fois l'enregistrement terminé, le hub émet un long signal sonore.

Remarques :

• Pour annuler sans enregistrer le clavier, appuyez de nouveau sur la touche [→→]C] au niveau du hub et du clavier.
• En cas d'échec de l'enregistrement, le hub émet plusieurs signaux sonores courts.

À l'aide de l'application

Lors de l'enregistrement du clavier à l'aide de l'application [Home Network], vous pouvez attribuer un nom à vos appareils et les regrouper par emplacement. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 17).

Vérification de la zone d'utilisation

Plage de communication sans fil

La plage de communication sans fil de chaque appareil du système par rapport au hub est d'environ 50 m à l'intérieur et d'environ 300 m à l'extérieur. Il est possible que la communication sans fil ne soit pas fiable lorsque les obstacles suivants se trouvent entre le hub et les appareils.

• Écrans ou portes en métal • Murs isolés avec des feuilles d'aluminium

• Murs en béton ou en tôle ondulée • Fenêtres à double vitrage • Plusieurs murs - Lorsque les appareils se situent à des étages différents ou dans différents bâtiments

Remarques :

- Le voyant LED du clavier clignote en rouge si ce dernier est hors de portée du hub. Vous devez alors vérifier toutes les connexions, y compris celles du hub.

Mises en garde relatives à la zone d'utilisation

L'utilisation du clavier dans les lieux suivants peut entraîner des déformations, des anomalies de fonctionnement ou des pannes.

• À la lumière directe du soleil
• Dans des lieux exposés à la graisse ou à la vapeur (cuisines, par exemple)
• À proximité d'un feu ou d'appareils de chauffage
• À proximité de champs magnétiques (fours à micro-ondes et aimants, par exemple)
• Dans des lieux soumis à des changements de températures extrêmes (climatiseurs, par exemple)
• Dans des lieux avec des objets réfléchissants (vitre, par exemple), qui peuvent interférer avec la détection des variations de température
• Dans des lieux où la température est affectée par des objets très lumineux (lampes fluorescentes, par exemple)
• À proximité d'appareils qui émettent de fortes ondes radio (téléphones portables, par exemple)

Installation

Pour installer le clavier à plat contre le mur, utilisez le support de montage.

Remarques :

• Installez le clavier sur une surface stable où il sera supporté de manière adéquate une fois monté.
• N'installez pas le clavier sur un matériau souple. Il pourrait tomber, se casser ou causer des blessures.
• N'installez pas le clavier sur une surface en contreplaqué d'une épaisseur inférieure à 25,4 mm.
• La résistance à la rupture de la surface d'installation doit être au moins de 29,4 N (3 kgf).

Choix de l'emplacement d'installation

Remarques :

- Veillez à laisser un espace d'au moins 20 cm à gauche du clavier (lorsqu'il est monté) de sorte à pouvoir accéder aux boutons situés sur le côté du clavier.

1. Enlevez le support de montage.

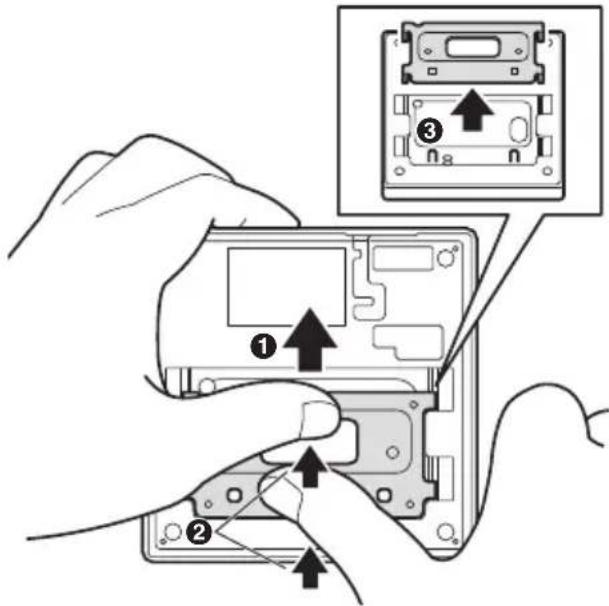

- Placez le clavier face en bas sur une surface plane, faites glisser le support vers le bas du clavier (1) en le poussant avec vos pouces comme illustré (2), puis soulevez le support vers le haut pour l'éloigner du clavier (3).

2. Placez le support de montage contre le mur et choisissez l'endroit où le support de montage sera installé. Marquez l'endroit des ouvertures de vis sur le mur.

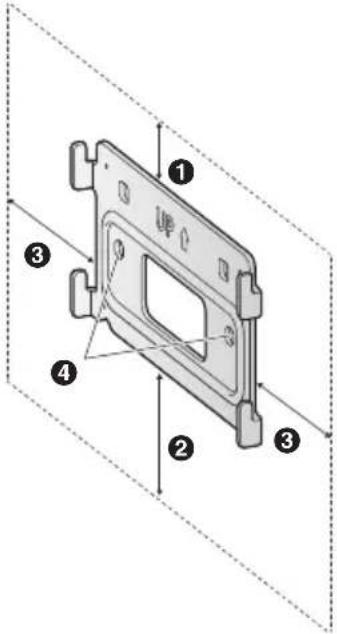

- Reportez-vous aux informations ci-dessous. Les lignes en pointillés indiquent l'endroit où les bords du clavier se trouveront par rapport au support de montage.

1. 16 mm 2. 59 mm 3. 19 mm 4. Ouvertures de vis Éloignées de 60 mm les unes des autres

3. Percez des avant-trous à l'endroit où vous avez marqué les ouvertures de vis à l'étape précédente.

- Les ouvertures de vis doivent être espacées de 60 mm les unes des autres.

Installation du support de montage

Installation du support de montage sur des murs en bois

Alignez les trous du support de montage sur les trous dans le mur, puis insérez et serrez chaque vis.

Remarques :

• Utilisez les vis fournies (A). - Placez le support avec le repère "UP" orienté vers le haut.

Installation du support de montage sur un panneau en plâtre, du béton cellulaire léger autoclavé, ou des blocs de béton

Utilisez les ancrages et les vis fournis pour monter le support de montage au mur.

Remarques :

• Ancrages fournis : ø 5 mm × 25 mm.
• Vis fournies : ø 4 mm × 25 mm.

1. Marquez la profondeur du trou (A) sur le foret à 35 mm, puis percez le trou.

• Utilisez un foret de 4,8 mm.

2. Retirez les débris.

3. Insérez l'ancrage dans le trou de sorte qu'il arrive au même niveau que la surface du mur.

4. Alignez les trous du support de montage sur les ancrages, puis insérez et serrez chaque vis.

• Utilisez les vis fournies (B). - Placez le support avec le repère "UP" orienté vers le haut.

Installation du clavier sur le support de montage

Fixez le clavier au support.

- Insérez les rainures du clavier dans les 4 languettes du support, puis appuyez sur le clavier.

Branchement de l'adaptateur secteur

Remarques :

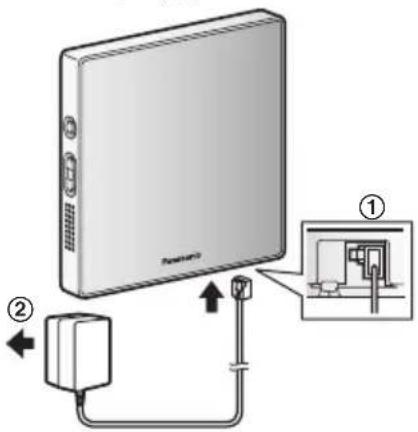

- Utilisez uniquement l'adaptateur secteur Panasonic PNLV226CE fourni. Branchez la fiche de l'adaptateur secteur au clavier jusqu'à entendre un clic (①) et branchez l'adaptateur secteur à la prise électrique (②).

Remarque relative aux connexions électriques

Connexion de l'adaptateur secteur

• L'adaptateur secteur doit être branché en permanence. (Il est normal que l'adaptateur soit chaud pendant son utilisation.)
• L'adaptateur secteur doit être branché sur une prise secteur verticale ou montée au sol. Ne branchez pas l'adaptateur secteur à une prise secteur montée au plafond, car il risque de se débrancher sous l'effet de son poids.

Panne de courant

- Le clavier ne fonctionne pas pendant une panne de courant.

Annexe

Utilisation du clavier

Changement du mode d'armement

1 Appuyez sur l'écran tactile pour allumer les boutons du mode d'armement. 2 Appuyez sur le bouton du mode d'armement souhaité.

- Si vous appuyez sur pour désarmer le système d'alarme, saisissez le code PIN de désarmement (par défaut : «0000») puis appuyez sur [OK].

Remarques :

• Nous vous recommandons de modifier le code PIN par défaut avant d'utiliser le système d'alarme. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 17).
• Si vous modifiez le mode d'armement avec le clavier, les icônes du mode d'armement sur l'application ne changent pas automatiquement. Les icônes du mode d'armement affichées se mettent à jour quand l'application actualise l'écran d'accueil.

Confirmation du mode d'armement

Par défaut, le bouton qui correspond au mode d'armement actuel est allumé pendant le fonctionnement normal. Si l'application [Home Network] a été utilisée pour modifier ce réglage, le bouton ne s'allume pas.

Annulation d'un déclenchement

Quand le système d'alarme est déclenché, le clavier émet une alerte sonore et le bouton du mode d'armement actuel clignote lentement. Procédez comme suit pour arrêter l'alarme.

Pour annuler le déclenchement, appuyez sur l'écran tactile, saisissez le code PIN de désarmement (par défaut : «0000»), puis appuyez sur [OK].

Fonctionnalité de notification vocale (Pays-Bas, Espagne et Portugal uniquement)

Cette fonction vous permet d'obtenir des informations au sujet d'un détecteur déclenché. Lors du déclenchement d'un détecteur, le clavier peut annoncer l'emplacement du détecteur, le nom du détecteur et le type de détection. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 17).

Fonctionnalités disponibles lors de l'utilisation de l'application [Home Network]

Certaines des fonctions du clavier disponibles lors de l'utilisation de l'application [Home Network] sont répertoriées ci-dessous. Pour plus d'informations, reportez-vous au Guide de l'utilisateur (page 17).

- Système d'alarme

Vous pouvez utiliser l'application pour armer et désarmer le système d'alarme.

- Gestion des appareils

Vous pouvez utiliser l'application pour modifier le nom du clavier, choisir si les boutons du mode d'armement doivent être affichés ou non, et activer ou désactiver le système de consignes vocales*1 et la tonalité des touches. *1 Pays-Bas, Espagne et Portugal uniquement

Accès au Guide de l'utilisateur

Le Guide de l'utilisateur regroupe des documents en ligne qui vous aident à profiter pleinement de l'application [Home Network].

1 iPhone/iPad

Appuyez sur :≡ au niveau de l'écran d'accueil de l'application.

Appareils Android™

Appuyez sur : ou appuyez sur le bouton de menu du dispositif mobile au niveau de l'écran d'accueil de l'application.

2 Appuyez sur [Guide de l'utilisateur].

Remarques :

• Les versions 8 et antérieures de l'application Microsoft® Windows® Internet Explorer® ne sont pas prises en charge.
• Les versions 4.1 et plus récentes de l'application Android sont recommandées.
• Vous pouvez également accéder au Guide de l'utilisateur à partir de la page Web indiquée ci-dessous.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Caractéristiques

- Normes

DECT (Digital Enhanced Cordless Telecommunications : télécommunications numériques sans fil améliorées)

• Plage de fréquences 1,88 GHz - 1,90 GHz

- Puissance de transmission de radiofréquence

Environ : 10 mW (puissance moyenne par canal)

250 mW (maximum)

• Alimentation électrique 220 - 240 V c.a., 50/60 Hz

- Consommation

Mode veille : Environ 0,6 W Maximum : Environ 2,0 W

- Conditions de fonctionnement 0 °C – 40 °C

- Dimensions (hauteur × largeur × profondeur)

Environ 120 mm × 120 mm × 21 mm

- Poids

Environ 163 g (sans le support de montage fixé)

Annexe

Symboles graphiques utilisables sur l'équipement et description

Symbole Explication Symbole Explication
	Courant alternatif (c.a.) Équipement de catégorie II
	Courant continu (c.c.) “Marche” (électricité) [1947]
	Conducteur de terre de protection		“Arrêt” (électricité)
	Conducteur de terre de raccordement de protection		Veille (électricité)
	Conducteur de terre fonctionnel		“Marche”/“Arrêt” (électricité ; push-push)
	Pour l’utilisation en intérieur uniquement		Attention, risque de décharge électrique

Notes

19

Références à nous communiquer lors de tout contact

Il est recommandé de garder ces informations à portée de main lors de toute demande de réparation sous garantie.

N° de série Date d'achat

(à l'arrière de l'appareil)

Nom et adresse du vendeur

Joignez votre ticket de caisse ici.

Panasonic Corporation

1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan

http://www.panasonic.com
