Type de produit	Objectif zoom pour appareils Micro Four Thirds
Marque	Olympus
Modèle	M.Zuiko Digital ED 12-200mm f3.5-6.3
Longueur focale	12-200 mm (équivalent 24-400 mm en 35 mm)
Ouverture maximale	f3.5 (à 12 mm) - f6.3 (à 200 mm)
Angle de champ	84° - 6.2°
Construction optique	11 groupes, 16 lentilles (dont lentilles ED)
Plage d'ouverture	f3.5 - f22
Distance minimale de mise au point	0.22 m (à 12 mm) / 0.7 m (à 200 mm)
Réglage de la mise au point	Commutation AF/MF (mise au point manuelle/automatique)
Monture	Micro Four Thirds
Diamètre du filtre	72 mm
Fixation du pare-soleil	Baïonnette
Dimensions (diamètre x longueur)	∅77.5 mm × 99.7 mm
Poids (sans accessoires)	455 g
Alimentation	Alimenté par l'appareil photo via les contacts (pas de pile intégrée)
Entretien et nettoyage	Souffler la poussière avec une poire ; essuyer délicatement avec du papier nettoyant pour objectif
Sécurité	Ne pas regarder le soleil à travers l'objectif ; ne pas laisser l'objectif sans bouchon au soleil ; ne pas pointer l'objectif vers le soleil lorsqu'il est monté
Pièces détachées et réparabilité	Contacter le support Olympus ou un revendeur agréé pour les réparations et pièces
Informations générales	Objectif étanche non spécifié ; compatible avec la gamme Olympus OM-D et PEN

FOIRE AUX QUESTIONS - M.Zuiko Digital ED 12200mm f3.56.3 OLYMPUS

Comment fixer le pare-soleil sur l'objectif ?

Alignez le repère de montage du pare-soleil avec le repère de l'objectif, puis tournez le pare-soleil dans le sens horaire jusqu'au déclic. Le pare-soleil se fixe par baïonnette.

Quel est le diamètre du filtre pour cet objectif ?

Le diamètre de filetage du filtre est de 72 mm.

Comment nettoyer les lentilles de l'objectif ?

Utilisez une soufflette pour enlever la poussière, puis essuyez délicatement avec du papier nettoyant pour objectif.

Cet objectif est-il compatible avec la stabilisation d'image ?

L'objectif ne dispose pas de stabilisation intégrée, mais il est compatible avec la stabilisation sur capteur des appareils Olympus (IBIS).

Quelle est la distance minimale de mise au point ?

À la focale 12 mm, la distance minimale est de 0,22 m. À 200 mm, elle est de 0,7 m.

Comment passer de l'autofocus (AF) au manuel (MF) ?

Utilisez le commutateur AF/MF situé sur le côté de l'objectif pour basculer entre les modes.

Quels accessoires sont fournis avec l'objectif ?

L'objectif est livré avec un bouchon avant, un bouchon arrière et un pare-soleil.

Puis-je utiliser plusieurs filtres en même temps ?

Il est déconseillé d'empiler plusieurs filtres car cela peut provoquer un vignettage (bords sombres) sur les images.

Quelles sont les précautions de sécurité importantes ?

Ne regardez jamais le soleil directement à travers l'objectif. Ne laissez pas l'objectif sans bouchon au soleil pour éviter tout risque d'incendie dû à la concentration des rayons.

Où puis-je trouver le support technique pour cet objectif ?

Pour l'Europe, appelez le 00800 - 67 10 83 00 (appel gratuit) ou visitez http://www.olympus-europa.com.

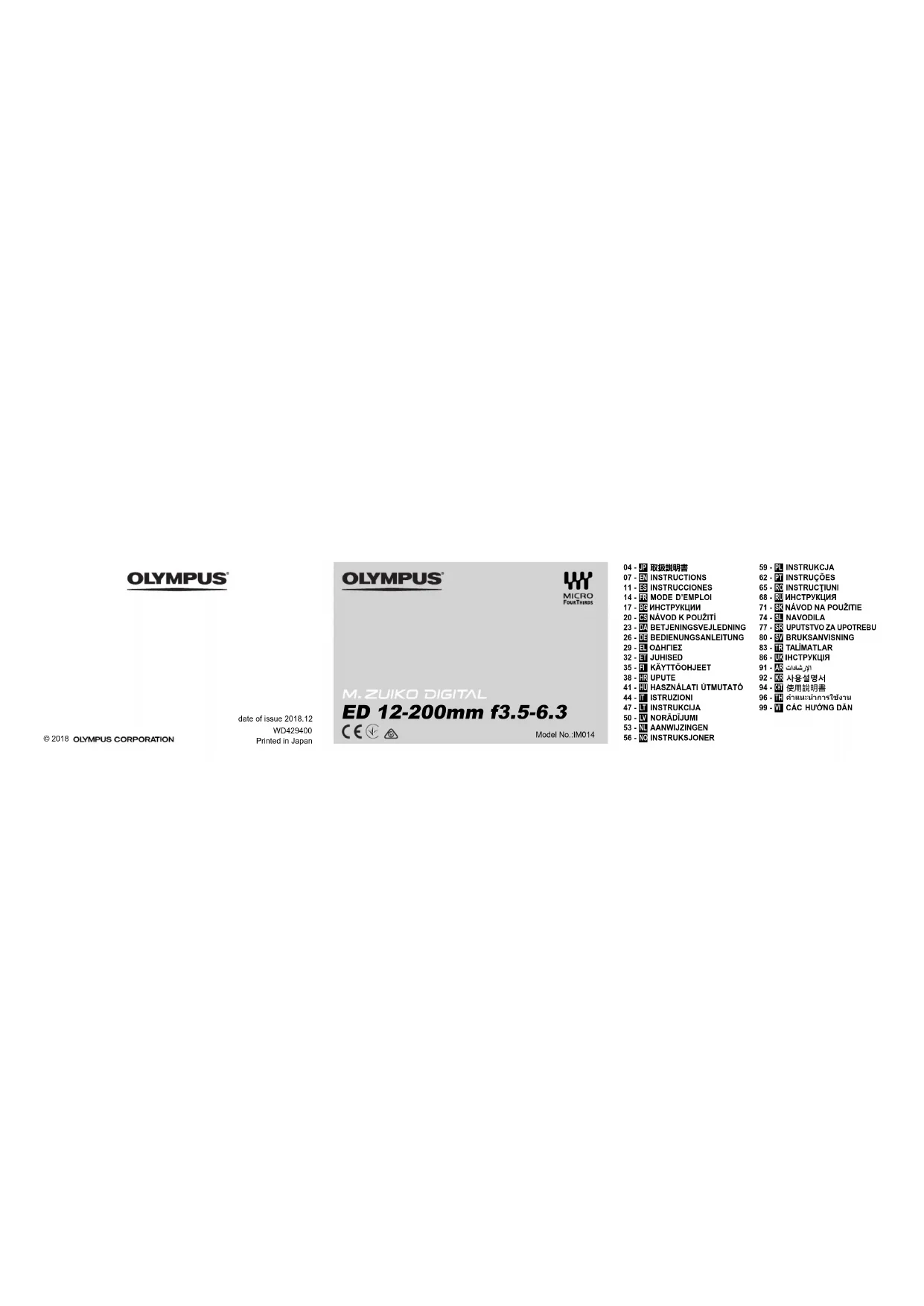

MODE D'EMPLOI M.Zuiko Digital ED 12200mm f3.56.3 OLYMPUS

Ajuste de enfoque : Cambio AF/MF

de montura de filtro : ∅ 72 mm

Nous vous remercions pour l'achat de ce produit Olympus. Veuillez lire ce mode d'emploi avant utilisation pour votre sécurité et conserver ces instructions à portée de main pour un usage ultérieur.

Nomenclature (Fig. 1)

① Bouchon avant
④ Repère de montage
② Bague de mise au point
⑤ Bouchon arrière
③ Bague de zoom
⑥ Pare-soleil

Fixation du pare-soleil (Fig. 2)/

Rangement du pare-soleil (Fig. 3)

Remarques sur la prise de vue

• Les bords des images risquent d'être coupés si plusieurs filtres sont utilisés ensemble ou si vous utilisez un filtre épais.
• Lors de l'utilisation du flash, la lumière du flash peut être stoppée par l'objectif, le pare soleil, etc.

Caractéristiques principales

Longueur focale : 12 à 200 mm (équivalent à 24 à 400 mm sur un appareil photo 35 mm)

Ouverture maximale : f3,5 à f6,3

Angle de vue : 84°–6,2°

Configuration de

l'objectif : 11 groupes, 16 lentilles

Commande de

diaphragme : f3,5 à f22

Plage de prise de vue : 0,22 m à ∞ (infini)

Longueur focale 12 mm 0,7 m à ∞ (infini)

Longueur focale 200 mm

Réglage de la

mise au point : Commutation AF/MF

Poids : 455 g (par exclus)

Dimensions : Dia. max. ∅ 77,5 × longueur 99,7 mm

Montage du

pare-soleil : Baïonnette

Diamètre de filetage

du montage du filtre : ∅ 72 mm

* Caractéristiques modifiables sans préavis ni obligations de la part du fabricant.

Entretien

Soufflez la poussière hors de l'objectif à l'aide d'une soufflette disponible dans le commerce. Pour l'objectif, essuyez délicatement avec du papier nettoyant pour objectif.

Précautions : bien lire la suite

Avertissements : précautions de sécurité

• Ne pas regarder le soleil à travers l'objectif. Cela pourrait causer des troubles ou la perte de la vue.
• Ne pas laisser l'objectif sans le bouchon. Si des rayons du soleil sont concentrés à travers l'objectif, un incendie risque de se produire.
• Ne pas pointer l'objectif monté sur l'appareil vers le soleil. Les rayons du soleil seraient concentrés dans l'appareil photo, pouvant provoquer un mauvais fonctionnement ou un incendie.

Micro Four Thirds et le logo Micro Four Thirds sont des marques commerciales ou déposées de OLYMPUS CORPORATION.

Pour les utilisateurs en Amérique du Nord, Amérique Centrale, Amérique du Sud et aux Caraïbes

CAN ICES-3(B)/NMB-3(B)

• Support technique (États-Unis / Canada)

Aide en ligne 24/24h, 7/7 jours : http://www.olympusamerica.com/support Ligne téléphonique de support : Tél. [phone] (appel gratuit) Notre centre d'appels clients est ouvert de 9 h à 21 h (du lundi au vendredi) Heure de l'Est Email : [e-mail]

Pour les utilisateurs en Europe

Le symbole [poubelle sur roue barrée d'une croix WEEE annexe IV] indique une collecte séparée des déchets d'équipements électriques et électroniques dans les pays de l'UE. Veuillez ne pas jeter l'équipement dans les ordures domestiques. A utiliser pour la mise au rebut de ces types d'équipements conformément aux systèmes de traitement et de collecte disponibles dans votre pays.

• Support technique européen

Visitez notre site à l'adresse http://www.olympus-europa.com ou appelez le : 00800 - 67 10 83 00 (appel gratuit) +49 40 - 237 73 899 (appel payant)

Le logiciel compris dans cet objectif peut inclure un logiciel tiers. Tout logiciel tiers est soumis aux conditions d'utilisation, imposées par les propriétaires ou concédants de licence de ce logiciel, en vertu desquelles le logiciel vous est fourni.

Ces conditions et autres avis de logiciels tiers, le cas échéant, se trouvent dans le fichier PDF d'avis de logiciels stocké sur http://www.olympus.co.jp/en/support/imsg/digicamera/download/notice/notice.cfm

Ce produit utilise le code source μT-Kernel selon les termes de la μT-License (www.tron.org) Forum TRON.
