Tipo de produto	Lente zoom para câmeras Micro Four Thirds
Marca	Olympus
Modelo	M.Zuiko Digital ED 12-200mm f3.5-6.3
Distância focal	12-200 mm (equivalente a 24-400 mm em 35 mm)
Abertura máxima	f3.5 (em 12 mm) - f6.3 (em 200 mm)
Ângulo de campo	84° - 6.2°
Construção óptica	11 grupos, 16 lentes (incluindo lentes ED)
Faixa de abertura	f3.5 - f22
Distância mínima de foco	0,22 m (em 12 mm) / 0,7 m (em 200 mm)
Ajuste de foco	Comutação AF/MF (foco manual/automático)
Montagem	Micro Four Thirds
Diâmetro do filtro	72 mm
Fixação do para-sol	Baioneta
Dimensões (diâmetro x comprimento)	∅77.5 mm × 99.7 mm
Peso (sem acessórios)	455 g
Alimentação	Alimentado pela câmera através dos contatos (sem bateria interna)
Manutenção e limpeza	Soprar a poeira com uma pera de ar; limpar suavemente com papel de limpeza para lentes
Segurança	Não olhar para o sol através da lente; não deixar a lente sem tampa ao sol; não apontar a lente para o sol quando montada
Peças de reposição e reparabilidade	Contatar o suporte da Olympus ou um revendedor autorizado para reparos e peças
Informações gerais	Lente vedada não especificada; compatível com a linha Olympus OM-D e PEN

Perguntas frequentes - M.Zuiko Digital ED 12200mm f3.56.3 OLYMPUS

Como fixar o para-sol na lente?

Alinhe a marca de montagem do para-sol com a marca da lente, depois gire o para-sol no sentido horário até ouvir um clique. O para-sol é fixado por baioneta.

Qual é o diâmetro do filtro para esta lente?

O diâmetro da rosca do filtro é de 72 mm.

Como limpar as lentes da objetiva?

Use um soprador para remover a poeira, depois limpe suavemente com papel de limpeza para lentes.

Esta lente é compatível com a estabilização de imagem?

A lente não possui estabilização incorporada, mas é compatível com a estabilização no sensor das câmeras Olympus (IBIS).

Qual é a distância mínima de foco?

Na distância focal de 12 mm, a distância mínima é de 0,22 m. A 200 mm, é de 0,7 m.

Como passar do autofoco (AF) para o manual (MF)?

Use o interruptor AF/MF localizado na lateral da lente para alternar entre os modos.

Quais acessórios são fornecidos com a lente?

A lente é fornecida com uma tampa frontal, uma tampa traseira e um para-sol.

Posso usar vários filtros ao mesmo tempo?

Não é recomendável empilhar vários filtros, pois isso pode causar vinheta (bordas escuras) nas imagens.

Quais são as precauções de segurança importantes?

Nunca olhe diretamente para o sol através da lente. Não deixe a lente sem tampa ao sol para evitar risco de incêndio devido à concentração dos raios.

Onde posso encontrar suporte técnico para esta lente?

Para a Europa, ligue para 00800 - 67 10 83 00 (chamada gratuita) ou visite http://www.olympus-europa.com.

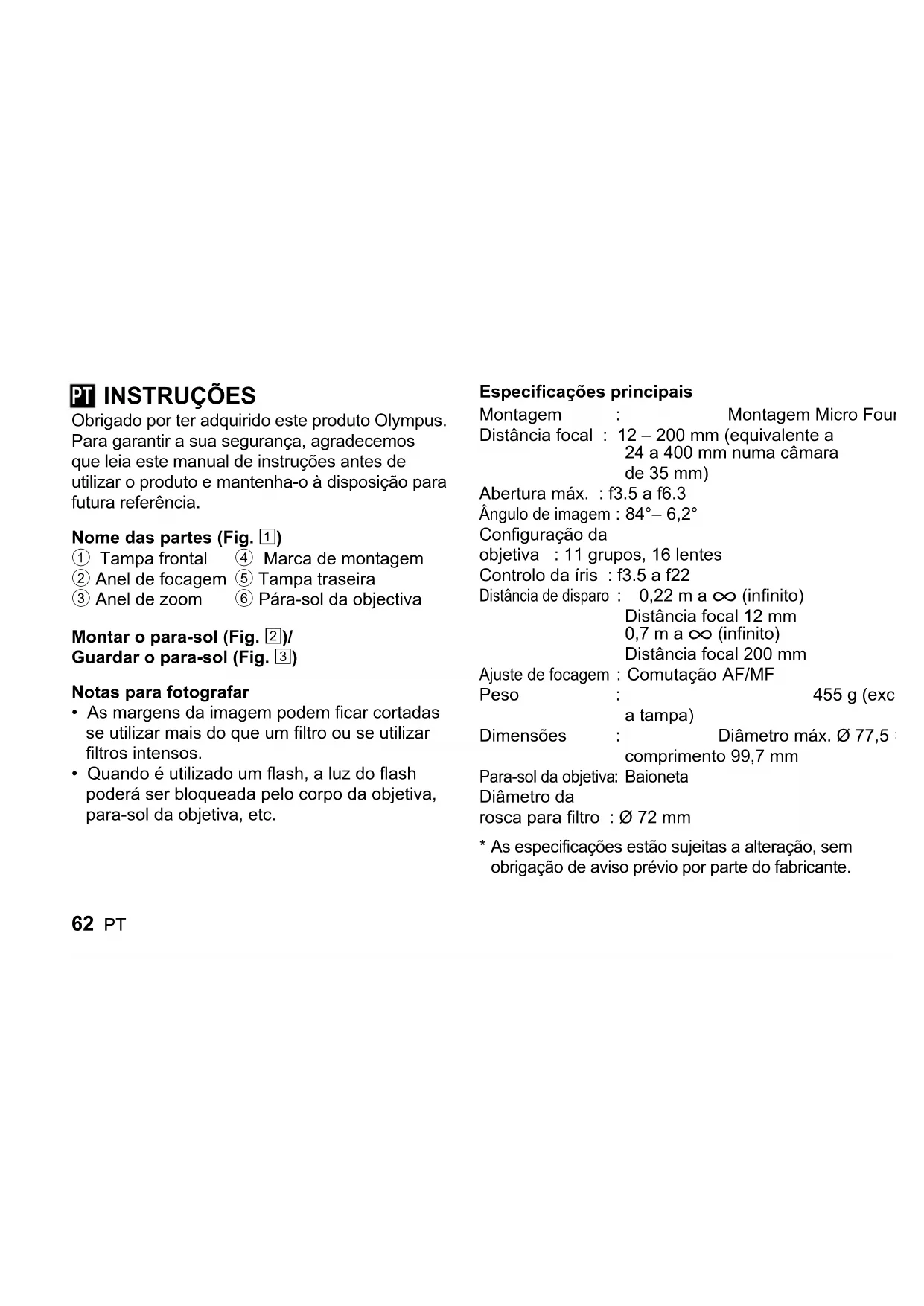

MANUAL DE UTILIZADOR M.Zuiko Digital ED 12200mm f3.56.3 OLYMPUS

Obrigado por ter adquirido este produto Olympus. Para garantir a sua segurança, agradecemos que leia este manual de instruções antes de utilizar o produto e mantenha-o à disposição para futura referência.

Nome das partes (Fig. 1)

① Tampa frontal ④ Marca de montagem
② Anel de focagem ⑤ Tampa traseira
③ Anel de zoom ⑥ Pára-sol da objectiva

Montar o para-sol (Fig. 2)/

Guardar o para-sol (Fig. 3)

Notas para fotografar

• As margens da imagem podem ficar cortadas se utilizar mais do que um filtro ou se utilizar filtros intensos.
• Quando é utilizado um flash, a luz do flash poderá ser bloqueada pelo corpo da objetiva, para-sol da objetiva, etc.

Especificações principais

Montagem : Montagem Micro Foui

Distância focal : 12 – 200 mm (equivalente a 24 a 400 mm numa câmara de 35 mm)

Abertura máx. : f3.5 a f6.3

Ângulo de imagem : 84°– 6,2°

Configuração da

objetiva : 11 grupos, 16 lentes

Controlo da íris : f3.5 a f22

Distância de disparo : 0,22 m a ∞ (infinito)

Distância focal 12 mm

Distância focal 200 mm

Ajuste de focagem : Comutação AF/MF

Peso : 455 g (exc a tampa)

Dimensões : Diâmetro máx. ∅ 77,5 comprimento 99,7 mm

Para-sol da objetiva: Baioneta

Diâmetro da

rosca para filtro : ∅ 72 mm

* As especificações estão sujeitas a alteração, sem obrigação de aviso prévio por parte do fabricante.

Manutenção

Remova o pó da objetiva com um pincel de sopro disponível no mercado. No caso da objetiva, limpe cuidadosamente com um papel de limpeza de objetivas.

Precauções:

Por favor, leia as informações que se seguem

Advertências: Precauções de segurança

• Não observe o sol através da objetiva. Pode causar cegueira ou problemas de visão.
• Não deixe a objetiva sem tampa. Se a luz solar atravessar a objetiva, poderá originar um incêndio.
• Não aponte a objetiva da câmara para o sol. Os raios irão atravessar a objetiva e concentrar-se no interior da câmara, possivelmente causando uma avaria ou incêndio.

Micro Four Thirds e o logótipo da Micro Four Thirds são marcas comerciais ou marcas registadas da OLYMPUS CORPORATION

Para clientes na Europa

Este símbolo (contentor de rodas com uma cruz WEEE Anexo IV) indica uma separação diferenciada dos resíduos de equipamento elétrico e eletrónico nos países da UE. Não elimine o equipamento em conjunto com o lixo doméstico. Utilize os sistemas de recolha disponíveis no seu país para a eliminação deste produto.

- Assistência Técnica ao Cliente Europeu

Visite o nosso site

http://www.olympus-europa.com

ou contacte:

Tel. 00800 - 67 10 83 00 (Número gratuito)

+49 40 - 237 73 899 (A cobrar)

O software nesta objetiva pode incluir software de terceiros. Qualquer software de terceiros está sujeito aos termos e condições impostos pelos proprietários ou licenciantes do software em causa, ao abrigo dos quais esse software é fornecido ao utilizador.

Esses termos e quaisquer outros avisos relativos a software de terceiros, caso existam, podem ser consultados no ficheiro PDF de avisos de software armazenado em http://www.olympus.co.jp/en/support/img/digicamera/download/notice/notice.cfm

Este produto usa um código fonte μT-Kernel nos termos da μT-License do fórum TRON (www.tron.org).
