Caractéristiques techniques	Hotte de cuisine ETNA AB190RVS, type murale, finition inox
Dimensions	Largeur : 90 cm, Profondeur : 50 cm, Hauteur : 70 cm
Débit d'air	Jusqu'à 700 m³/h
Niveaux de vitesse	3 niveaux de puissance
Éclairage	Éclairage LED intégré
Filtration	Filtres à graisse en aluminium, lavables en machine
Installation	Installation murale, nécessite un conduit d'évacuation
Utilisation	Commandes par boutons, facile à utiliser
Maintenance	Filtres à nettoyer régulièrement, entretien de la surface inox
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - AB190RVS ETNA

Comment nettoyer le filtre à graisse de la hotte ETNA AB190RVS ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Frottez doucement avec une éponge, rincez et laissez sécher complètement avant de le remettre en place.

Pourquoi ma hotte ETNA AB190RVS émet-elle un bruit fort lors de son fonctionnement ?

Un bruit fort peut être causé par un filtre à graisse obstrué ou un moteur défectueux. Vérifiez d'abord le filtre et nettoyez-le si nécessaire. Si le bruit persiste, il est recommandé de contacter un service technique.

La lumière de ma hotte ETNA AB190RVS ne fonctionne pas. Que faire ?

Vérifiez d'abord l'ampoule pour voir si elle est grillée. Remplacez l'ampoule par une nouvelle de la même puissance. Si la lumière ne s'allume toujours pas, vérifiez le câblage ou contactez un professionnel.

Comment puis-je augmenter l'efficacité d'aspiration de ma hotte ETNA AB190RVS ?

Pour augmenter l'efficacité d'aspiration, assurez-vous que le filtre à graisse est propre et remplacez-le si nécessaire. De plus, utilisez la hotte à une vitesse élevée pendant la cuisson et assurez-vous qu'il n'y a pas d'obstacles autour de la hotte.

Quelle est la puissance maximale d'aspiration de la hotte ETNA AB190RVS ?

La puissance maximale d'aspiration de la hotte ETNA AB190RVS est de 650 m³/h.

Est-ce que la hotte ETNA AB190RVS peut être installée en mode recyclage ?

Oui, la hotte ETNA AB190RVS peut être installée en mode recyclage avec un filtre à charbon approprié. Assurez-vous de suivre les instructions d'installation fournies dans le manuel.

Comment installer ma hotte ETNA AB190RVS ?

Pour installer la hotte, suivez le guide d'installation fourni avec le produit. Assurez-vous de respecter les dimensions de montage et de connecter correctement le câblage électrique.

Quel type de filtre dois-je utiliser pour ma hotte ETNA AB190RVS ?

Utilisez un filtre à graisse en aluminium pour la filtration des graisses et un filtre à charbon pour le mode recyclage. Assurez-vous de remplacer les filtres selon les recommandations du fabricant.

MODE D'EMPLOI AB190RVS ETNA

Système

d'évacuation

Utilisation

Commande

6

Entretien

Nettoyage

7

Elimination	des	filtres
Remplacement des filtrés à charbon	8

Changement

d'ampôules

8

Installation

Généralités

9

Connexion

électrique

10

Montage de la hotte cheminée

11

Annexe

Mise au rebut de l'appareil et de l'emballage

12

VOTRE HOTTE CHEMINEE

Description

A Touche marche/arret
B Ventilateur position 1
C Ventilateur position 2
D Ventilateur position 3
E Eclairage

Introduction

Ce manuel est un aperçu des possibités offertes par cet apparéil. Il vous fourniras des renseignements précieux sur le plan de la sécurité.

Conserve le mode d'emploi et les directives d'installation. Ainsi, un évientuel prochain usager de l'appareil pourrait en profiter.

Avant l'utilisation, lisez les instructions de sécurité séparées.

Système d'évacuation

En fonction du modele,la hotte aspirante peut etre raccordede deux manieres:

1. Version canal d'évacuation. Les vapeurs de cuisson aspirées et filtrées sont evacuées vers l'extérieur via la partie de la hotter. C'est la meilleure manière!
2. Version recyclage. Les particules de graisse et les odeurs contenues dans les vapeurs de cuisson sont filtrées. L'air aspiré n'est pas evacué, mais renvoyé dans la cuisine. Il convient de placer un filtré à charbon actif dans la hotte.

Attention! Le filtré à charbon actif doit être commandé séparément.

UTILISATION

Commande

Activation et déactivation du ventilateur

1. Appuyez sur la touche de vitesse 1, 2 ou 3.
2. La hotte aspirante est activée en fonction de la position sélectionnée.
3. Appuyez sur la touche de désactivation 0.
   Le ventilateur est désactivé.

Activation et désactivation de l'éclairage

1. Appuyez sur la touche d'éclairage A.
   L'éclairage s'allume.
2. Appuyez de nouveau sur la touche A.
   L'éclairage s'eteint.

Nettoyage

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAISE).

Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser

d'alcool!

Attention! Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.

La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité precedemment mentionnées.

Hotte

Vous pouvez nettoyer la hotte à l'eau savonneuse et une serviette douce, puis rincer à l'eau claire. Ne pas utiliser de produits d'entretien abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour qu'elle conserve sa beauté.

Hottes a cheminée en acier inoxydable

Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des produits abrasifs. Frotter la cheminée en acier inoxydable avec un nettoyant pour acier inoxydable.

Filtres métalliques

Le filtré doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle pour permettre à l'eau de s'écouler. Les produits d'entretien donnent aux filtres en aluminium une couleur terne. Cela est tout à fait normal.

Filtres

Filtres à charbon

Éclairage

Elimination des frittes

Coupt! Débrancher la fiche de prise de courant oumettre le disjoncteur en position d'interruption du courant. Inclinez le panneau vers le bas. Appuyez sur la fermeture du filtre àGRAISSE et inclinez le filtre àGRAISSE vers l'avant pour I'oter.

Remplacement des filtres à charbon

Vous devez utiliser le filtré à charbon lorsque la hotte n'est raccordée àaucun conduit.

Placez le filtré à charbon

1. Enlevez les filtres àGRAISSE.
2. Fixez les filtres a charbon au moteur.
3. Placez les filtres àGRAISE.

Remarque :

• Le charbon de bois acté sature après une utilisation plus ou moins prolongée, selon le type de cuisson et la fréquence de nettoyage du filtré àGRAISSÉ.
• Dans tous les cas, le filtré à charbon doit, cependant, être remplaça au moins tous les 4 mois.
• Les filtres à charbon actif ne sont pas lavables et donc pas réutilisables. Le charbon actif sature est polluant, donc remplacez le filtré à temps.

Attention! Débranchez l'appareil du secteur en retardant la fiche de la prise de courant avant de replacer l'ampoule.

Changement d'ampoules

• Dépose des filtres àGRAISSE.
• Remplacer l'ampoule par une nouvelle de même puissance.
• Remplacez les filtres àGRAISE.

Ampoule	Absorption (W)	Culot	Voltage (V)	Dimension (mm)	Code ILCOS
	3 E14 220-24	102 x 35	DRBB/C-3	-220-240	E14-35/102

Généralités

Le raccordement électrique de cet apparéil doit être effectué par un installateur agréé, qui connait et applique les normes de sécurité en vigueur. Cet apparéil est conformément aux directives Européens.

Important:

• La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d'au moins 65 cm. Sur les taques de cuisson électriques, céramique ou à induction, cette distance doit être d'au moins 55 cm.
• Si la hotte est raccordée à un conduit d'évacuation existant, aucune autre apparéil electroménager ne doit être raccordé au même conduit (exemples : chauffe-eau, poèle).
• Ne pas oublier les règlements locaux en vigueur concernant l'aération des apparèils à gaz.
• Un conduit d'évacuation court et un nombre limite de coudes assurent un meilleur fonctionnement de la hotte.
• Avant de commencer àPERcer, assurez vous qu'il ne passé pas de conduites à l'endetroit choisi.
• Le tuyau de connexion a un diamètre de 120 ou de 150 mm. Il est conseilé d'utiliser aussi ces diamètres pour le tube de connexion.
• Le matériel d'installation livre avec la hotte en question, est approprié pour des murs en béton renforcé et en briques. Certains types de murs demanderont des chevilles et des vis spéciales.

Connexion

Connexionélectrique

L'appareil est construit en classe II, pour celaaucun cable ne doit être connecté avec la prise terre.

Il faut s'assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être exécutée comme suit:

BRUN = Phase L

BLEU = Phase N

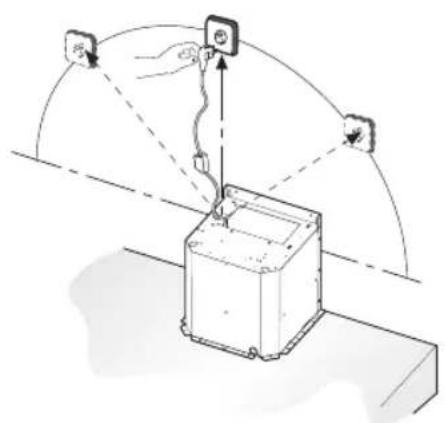

Cette hotte aspirante est équipée d'une fiche de raccordement. Installez la hotte de manière à ce que la prise soit accessible.

Placez la prise murale de préférence hors de vue et derrière la gaine décorative.

Attention:

Pour le branchement fixe, veillez à ce que le cable d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

max 90 cm

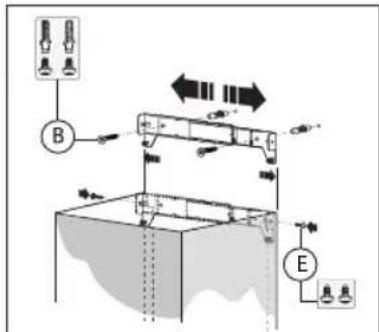

Montage

• Vissez la hotte au mur à l'aide des chevilles et des vis (A). Reportez-vous aux dimensions.

• Commencez par déterminer la largeur des étriers selon la largeur de la gaine supérieure. Vissez ensuite l'étrier au mur à l'aide des chevilles et des vis (B). Faites attention à la distance entre l'étrier et le plafond (reportez-vous aux dimensions).

• Placez le tuyau d'évacuation sur le flasque (C) et ensuite sur le raccord de la grille d'évacuation.
• Insérez la fiche dans la prise murale.
• Placez la gaine supérieure dans la gaine inférieure.
• Vissez la gaine inférieure à la hotte aspirante à l'aide des vis (D).
• Rabattez la gaine supérieure sur l'etrier et fixez celui-ci à l'aide des vis (E).

ANNEXE

Mise au rebut

Mise au rebut de l'appareil et de I'emballage

Des matériaux solides ont eteutiliseds pour fabriquer cet appareil.

Evacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourront vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Pour l'emballage, il peut etrefait usage:

• de carton;
• de film polyethylene (PE);
• de polystyrene exempt de CFC (mousse dure PS).

Ces matériaux doivent être mis au rebut de manière responsable et conforme aux dispositions gouvernementales.

Pour rappeler l'obligation de traiter séparément les apparêils electroménagers, a été apposé sur le produit un symbole représentant un conteneur à ordures barre d'une croix. Cela signifie qu'à l'issue de sa durée de vie, l'appareil ne peut être mis au rebut avec les déchets menagers classiques. L'appareil doit être déposé dans un centre de collecte sélective de déchets prévu par l'administration communale ou dans un point de vente fournissant ce service.

Le traitement séparé d'un apparéil electroménager permet d'éviter, pour l'environne ment et la santé, les retombées négatives qui pouraient découvert d'un traitement incorrect et permit de récapérer les matérieliaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.

Déclaration de conformité

Nous déclarons que nos produits répondent aux directives européennes applicables, décisions et règlements et les exigences enumeratedes dans les normes de referencia.
