BEDIENUNGSANLEITUNG AB190RVS ETNA

BEDIENUNGSCANLEITUNG

INSTRUCTIONS FOR USE

AFZUIGKAP

HOTTE CHEMINÉE

DUNSTABZUGSHAUBE

COOKER HOOD

AB160RVS

AB190RVS

NL Handleiding NL 3 - NL 12
FR Notice d'utilisation FR 3 - FR 12
DE Anleitung DE 3 - DE 12
EN Manual EN 3-EN 12

Gebrachte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir
Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

INHOU

Uw afzuigkap

	Beschreibung			4
	Einleitung			4
Sicherheit
	Abluftsystem				5
Gebrauch
	Bedienung			6
Pflege
	Reinigen			7
	Fettfilter	entferen			8
	Austausch	der	Kohlefilter		8
	Lampen	auswechseln			8
Installation
	Allgemein			9
	Elektroanschluss			10
	Montage	der	Haube
Anlagen
	Entsorgung Gerät und Verpackung		12

IHRE HAUBE

Beschreibung

A Ein-/Ausschalter
B Ventilatorstufe 1
C Ventilatorstufe 2
D Ventilatorstufe 3
E Beleuchting

Einleitung

Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Mochigkeiten informiert, die diesen Gerät Ihnen bieten kann. Sie konnen sich über Sicherheit und Pflege des Gerätes informieren.

Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältig - einem eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein.

Abluftsysteme

Lesen Sie vor dem Gebrauch zunachst die separates Sicherheitsanweisungen.

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem Abluftkanal. Die angezogenen und gefilterten Kuchendampfe werden nach auBen abgefuhrt. Dies ist die beste Methode!
2. Als Rezirkulations-Dunstabzugshaube. Die Fetteile der angezogenen Kuchendampfe werden gefiltert. Die angesaugte Luft wird nicht abgefuhl, sondern wieder in die Kuche abgegeben. In thisem Fall mussen Sie einen Kohlefilter einsetzen.

Achtung! Sie müssen den Kohlefilter getrennt bestellen.

Bedienung

Ventilator ein- und ausschalten

1. Drücken Sie auf die Geschwindigkeitstasten 1, 2 oder 3.
   Die Abzugshaube wird auf die entsprechende Stufe geschalte.
2. Drücken Sie auf die Ausschalttaste 0.
3. Der Ventilator wird ausgeschaltet.

Beleuchtung ein- und ausschalten

1. Drucken Sie auf die Beleuchtungstaste A
   Die Beleuchting wird eingeschaltet.
2. Drucken Sie erneut auf die Taste A.
   Die Beleuchtung wird ausgeschaltet.

Reinigen

Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohlinnen als auch außen*häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten.Keinen alkohol verwenden!

Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

Die Dunstabzugshaube konnen Sie mit Seifenlauge und einem weichen Tuch reinigen, danach mit klarem Wasser nachspullen. Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sieihn ab und zu mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln gehandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sattigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unter in den Geschirrspüler, so dass das Wasser Herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel stumpf, das ist normal.

Fettfilter

Kohlefilter

Beleuchtung

Fettfilter entfernen

Netzspannung ausschalten! Den Stecker aus der Wandsteck-doseziehen oder den Schalter im Sicherungskasten auf Null stellen. Das Fettfilter nach vorneziehen und dann von vorne nach unten kippen.

Austausch der Kohlefilter

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden.

1. Entfernen Sie die Fettfilter.
2. Befestigen Sie die Kohlefilter am Motor.
3. Setzen Sie die Fettfilter ein.

Achtung:

• Nach mehr oder weniger langem Gebrauch ist die Aktivkohle gesattigt, je nach Art der Kochvorgänge und der regelmäßigen Reinigung des Fettfilters.
• Es ist auf jeder Fall erforderlich, die Kartusche mindestens alle vier Monate auszutauschen.
• Kohlefilter sind nicht zur Wiederverwendung auswaschbar. Gesattigter Kohlenstoff ist nicht umwelt-freundlich, tauschen Sie den Filterrechtzeitig aus.

Achtung! Trennen Sie das Gerät vom Stromnetz, indem Sie den Stecker aus der Steckdoseziehen, bevor Sie das Lämpchen austauschen.

Lampen auswechseln

• Entfernen Sie die Fettfilter
• Tauschen Sie die Lampe durch eine neue Lampe von derselben Modell aus.
  Tauschen Sie die Fettfilter aus.

Lampe	Leistung (W)	Fassung	Spannung (V)	Maße (mm)	ILCOS-Code
	3 E14 220	240 102 x 35	DRBB/C-3	220-240	E14-35/102

Allgemein

Der Anschluß这意味着 Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Diese Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 55 cm sein.
• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesen keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.
• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so better ist die Wirkung der Dunstabzugshaube.
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120 oder 150~mm . Es empfeht sich, das Abluftrohr auch mit dieser Durchmesser auszufahren.
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypeen sind spezielle Dübel und Schrauben erforderlich.

Anschluss

Elektroanschluss

Die Kuchenhaube gehört zur Geräteklasse II, daß muss keine der Leitungen geerdet werden.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = Phase L

BLAU = Phase N

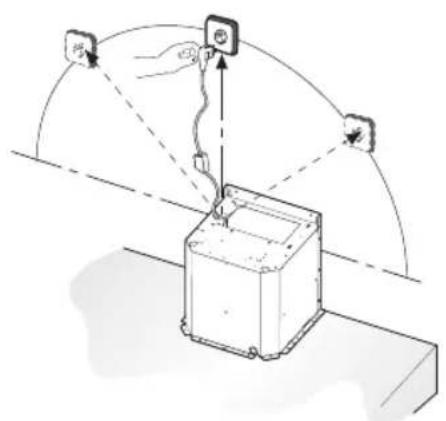

These Dunstabzugshaube ist mit einem Stecker versehen. Installieren

Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.

Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sieitte davon, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens

3 mm angebracht wird.

max 90 cm

Montage

• Schrauben Sie die Haube mit den Dübeln und Schrauben an der Wand fest (A). Beachten Sie die angegebenen Maße.

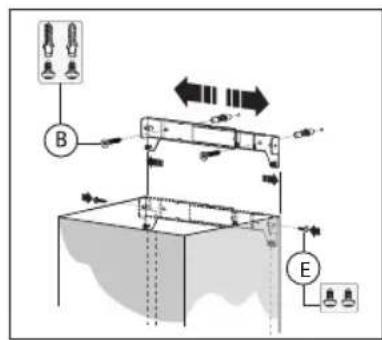

• Stellen Sie zuerst die Breite der Bägel auf die Breite des oberen Rohrs ein. Schrauben Sie anschließend den Bägel mit den Dübeln und Schrauben an der Wand fest (B). Beachten Sie den Abstand zwischen Bägel und Decke (siehe Maßangaben).

• Setzen Sie das Abluftrohr in das Ansatzstück (C) und anschließend in den Anschluss am Luftaustrittgitter ein.
• Stecken Sie den Stecker in die Steckdose.
• Platzieren Sie das obere Haubenrohr im unteren.
• Befestigen Sie das untere Haubenrohr mit den Schrauben an der Abzugshaube (D).
• Klappen Sie das obere Haubenrohr um den Bügel und schrauben sie es fest (E).

Entsorgung

Entsorgung Gerät und Verpackung

Bei der Herstellung deses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden.

Die Verpackung des Gerätes ist wiederverwendbar.

Verwendet konnen sein:

Pappe;
Polyethylenfolie (PE);
CFK-freies Polystyrol (PS-Hartschaum).

These Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzzeit das Produkt nicht zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhandlern, die einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglich wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

Konformitätsvermutung

Wir erklaren dass unsere Produkte den geltenden Europäischen Richtlinien, Entscheidungen und Verordnungen und den Anforderungen der genannten Normen erfüllen verwiesen.
