BEDIENUNGSANLEITUNG AB791RVS ETNA
DE Bedienungsanleitung DE 3 - DE 13
EN Instructions for use EN 3 - EN 13
Scannen Sie den QR-Code oder besuchen Sie die Website etna.nl/connected, um zu sehen, wie Sie eine Verbindung mit Ihrem Gerät herstellen können.
| Einleitung | 4 |
| Beschreibung | 4 |
| Betriebsarten | 5 |
Verwendung
| Bedienung 6Reinigen der Filter 6 | |
| Pflege | | |
| Reinigung | 8 |
| Fettfilter | 9 |
| Geruchs-/Feinstaubfilter HF3001 9 | |
| Beleuchtung | 10 |
Installation
Umweltaspekte
| Entsorgung von Gerät und Verpackung 13 |
Einleitung
In dieser Bedienungsanleitung finden Sie eine Übersicht aller Möglichkeiten, die Ihnen das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.
Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen für zukünftige Nutzung sorgfältig auf.
Lesen Sie vor der Inbetriebnahme des Geräts die separaten Sicherheitshinweise!
Die neueste Version der Bedienungsanleitung finden Sie auf unserer Website.
Beschreibung
A Taste ein- und ausschalten und Taste für Geschwindigkeit 1
B Taste für Geschwindigkeit 2
C Taste für Geschwindigkeit 3
D Taste Intensivstufe
E Taste für Beleuchtung
Betriebsarten
Diese Abzugshaube kann je nach Modell auf zwei Arten betrieben werden:
- Im Abluftbetrieb an einem Abluftkanal. Angesaugte und gefilterte Dämpfe werden ins Freie geleitet. Dies ist die bevorzugte Betriebsart!
- Im Umluftbetrieb. Fettpartikel und Gerüche werden mit Filtern aus den angesaugten Dämpfen entfernt.
Die gereinigte Luft wird nicht abgeleitet, sondern in die Küche zurückgeführt. Für diese Betriebsart muss ein Kohlefilter eingesetzt werden.
Die gereinigte Luft wird nicht abgeleitet, sondern in die Küche zurückgeführt. Für diese Betriebsart muss ein Kohlefilter eingesetzt werden.
Achtung! Kohlefilter separat bestellen!
Bedienung
2
3
B
Gebläse ein-/ausschalten
- Gebläse einschalten mit EIN/AUS-Taste.
- Stufe „2“, „3“ oder „B“ auswählen.
- Gebläse ausschalten durch langes Drücken der EIN/AUS-Taste: Die EIN/AUS-Taste blinkt dann noch 1 Minute lang langsam weiter.
Zeitsteuerung
- Gebläse einschalten und eine Stufe auswählen.
- Drücken Sie die Beleuchtungstaste drei Sekunden lang.
▶Die Zeitsteuerung wird aktiviert.
▶Auf dem Display blinkt die gewählte Geschwindigkeit.
▶Während dieser Funktion kann die Geschwindigkeit geändert werden.
Die Abzugshaube wird nach 5 Minuten automatisch ausgeschaltet.
Beleuchtung ein-/ausschalten
- Drücken Sie die Beleuchtungstaste.
▶Die Beleuchtung schaltet sich mit 50 % der Lichtintensität ein.
- Drücken Sie die Beleuchtungstaste erneut.
▶Die Beleuchtung geht zu 100 % an.
- Drücken Sie die Beleuchtungstaste erneut.
▶Beleuchtung wird ausgeschaltet.
Reinigen der Filter
Sättigung der Fettfilter
Nach 90 Betriebsstunden beginnt die Filteranzeige zu leuchten. Wenn die Filteranzeige leuchtet, Filter reinigen.
- Anzeige „Fettfilter reinigen“:
▶Die Beleuchtungstaste blinkt nach 90 Betriebsstunden.
- Reinigen Sie die Fettfilter.
VERWENDUNG
- Um den Speicher zurückzusetzen, Taste „B“ und die Beleuchtungstaste so lange gleichzeitig gedrückt halten, bis die Filteranzeige nicht mehr blinkt.
Speicher zurücksetzen immer erst nach Wartung/Austausch der Filter!
Reinigung
Achtung! Trennen Sie die Abzugshaube vor jeder Wartung und Reinigung vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der Wohnung ausschalten. Die Abzugshaube muss innen und außen regelmäßig gereinigt werden (mindestens ebenso häufig, wie die Fettfilter gereinigt werden). Verwenden Sie keine Produkte, die Scheuermittel enthalten.
Verwenden Sie keinen Alkohol!
Achtung! Wenn Sie diese Anweisungen zur Reinigung des Geräts und zur Reinigung beziehungsweise zum Austauschen der Filter nicht befolgen, kann es zu einem Brand kommen. Befolgen Sie die Anweisungen!
Der Hersteller haftet nicht für Schäden am Motor oder Brandschäden aufgrund von unsachgemäßer Pflege oder der Nichteinhaltung der oben genannten Sicherheitsvorschriften.
Abzugshaube
Reinigen Sie die Abzugshaube mit Seifenwasser und einem weichen Tuch. Anschließend mit klarem Wasser nachwischen. Verwenden Sie keine aggressiven Reinigungsmittel wie Natronlauge. Der Lack der Abzugshaube wird geschützt, wenn Sie ihn ab und zu mit Wachs einreiben.
Abzugshauben aus Edelstahl
Nicht mit Scheuerschwamm oder anderen Scheuermitteln behandeln. Mit einem nicht scheuernden, nicht polierenden Mittel nachbehandeln. In Strukturrichtung des Edelstahls putzen.
Edelstahlfettfilter
Die Edelstahlfettfilter müssen einmal monatlich gereinigt werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei Ihrem Modell vorhanden – dies anzeigt). Reinigung vorzugsweise mit einem milden Spülmittel von Hand oder im Geschirrspüler bei niedriger Temperatur und mit Kurzprogramm. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, damit das Wasser herauslaufen kann. Aluminiumfarbene und schwarze Fettfilter werden durch die Reinigungsmittel in der Spülmaschine stumpf. Dies ist normal und hat keinen Einfluss auf den Betrieb.
Fettfilter
Fettfilter entfernen
- Fettfilter einzeln herausnehmen, indem Sie an den entsprechenden Hebeln ziehen.
Geruchs-/Feinstaubfilter HF3001
- Wenn die Abzugshaube mit Geruchs-/Feinstaubfilter benutzt wird, wird ein lauteres Betriebsgeräusch verursacht als beim Betrieb mit einer Entlüftung nach außen.
- Geruchs-/Feinstaubfilter arbeiten nur bei niedrigeren Drehzahlen optimal. Vermeiden Sie aus diesem Grund nach Möglichkeit den Intensivstand.

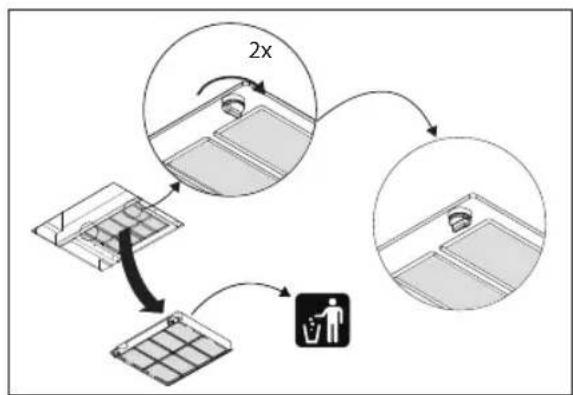

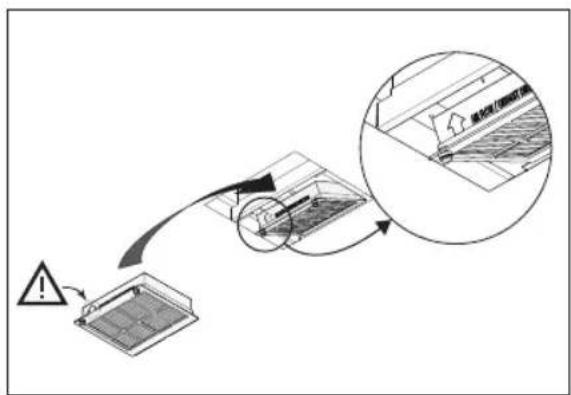

Austausch der Geruchs-/Feinstaubfilter HF3001
Der Geruchs-/Feinstaubfilter muss jährlich gewechselt werden. Befolgen Sie dazu die Anweisungen, die mit dem neuen Filter geliefert wurden. Für die Erstinstallation muss das Umluftset HR0013 bestellt werden.
Wichtig:
- Die Sättigung des Filters hängt von der Nutzungsin tensität, der Kochpraxis und der Häufigkeit der Reinigung des Fettfilters ab.
Diese Haube ist mit einem Lichtsystem ausgestattet. Dieses Lichtsystem muss von einem autorisierten Techniker ersetzt werden. Versuchen Sie nicht, es selbst zu ersetzen.
Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet.
Allgemeines
Der Anschluss dieses Geräts an die Stromversorgung muss durch einen Elektriker erfolgen. Dieses Gerät erfüllt die Anforderungen der europäischen Vorschriften.
Wichtig:
- Der Abstand zwischen dem niedrigsten Punkt der Abzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 55 cm betragen.
- Wenn die Abzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen an diesen keine anderen Geräte angeschlossen sein, wie etwa ein Warmwasserbereiter oder ein Ofen.
- Beachten Sie die vor Ort geltenden Vorschriften für die Belüftung von Gasgeräten.
- Je kürzer das Abluftrohr ist und je weniger Krümmungen es hat, umso effizienter arbeitet die Abzugshaube.
- Vergewissern Sie sich, dass sich in der Wand keine Kabel oder Leitungen befinden, bevor Sie mit dem Bohren beginnen.
- Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120 mm oder 150 mm. Es wird empfohlen, ein Abluftrohr gleichen Durchmessers zu verwenden.
- Das gelieferte Installationsmaterial für diese Abzugshaube ist für Stahlbeton und gemauerte Wände geeignet. Für manche Wandtypen sind möglicherweise spezielle Dübel und Schrauben erforderlich.
Anschluss
Elektrischer Anschluss
Das Gerät entspricht Klasse I. Deshalb ist eine separate Erdung erforderlich.
Vergewissern Sie sich, dass die Versorgungsspannung mit der Spannungsangabe auf dem Typenschild der Abzugshaube übereinstimmt. Der Netzanschluss wird folgendermaßen durchgeführt:
BRAUN = Phase L
BLAU = Phase N
GRÜN/GELB = ERDE

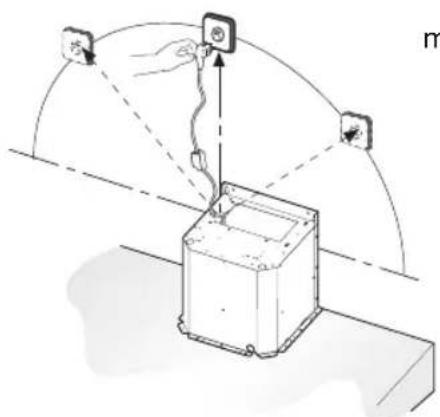

Diese Abzugshaube ist mit einem Anschlussstecker ausgestattet.
Installieren Sie die Abzugshaube so, dass der Stecker gut zugänglich ist. Setzen Sie die Wandsteckdose bevorzugt in den unsichtbaren Bereich, zum Beispiel hinter die Essenblende.
Achtung: Wenn ein fester Anschluss gewünscht wird, ist für einen allpoligen Schalter mit einem Kontaktabstand von mindestens 3 mm in der Zuleitung zu sorgen.
Entsorgung von Gerät und Verpackung
Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss das Gerät verantwortungsbewusst entsorgt werden. Informationen zur Entsorgung erhalten Sie von den zuständigen Behörden.
Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:
- Karton
• Polyethylenfolie (PE)
• CFK-freies Polystyrol (PS-Hartschaum)
Entsorgen Sie diese Materialien umweltgerecht und gemäß den gesetzlichen Bestimmungen.
Das Produkt ist mit einem durchgestrichenen Abfallcontainer gekennzeichnet. Mit diesem Symbol wird darauf hingewiesen, dass Haushaltsgeräte separat entsorgt werden müssen. Das Gerät darf am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden. Geben Sie das Gerät bei einem kommunalen Abfallsammelpunkt oder bei Ihrem Händler ab.
Durch die separate Abgabe von Haushaltsgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die bei der Herstellung dieses Geräts verwendeten Materialien lassen sich wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffen einsparen lassen.
CE
Wir erklären hiermit, dass unsere Produkte den einschlägigen europäischen Richtlinien, Normen und Vorschriften entsprechen sowie sämtliche Normen einhalten, auf welche diese verweisen.
