Caractéristiques techniques	Résolution vidéo HD 720p, vision nocturne, audio bidirectionnel, connectivité Wi-Fi, compatibilité avec iOS et Android
Utilisation	Installation en extérieur, notification sur smartphone lors de détection de mouvement, possibilité de répondre à distance
Maintenance et réparation	Entretien régulier de la lentille, mise à jour du firmware via l'application, assistance technique disponible
Sécurité	Chiffrement des données, accès sécurisé via application, alertes en temps réel pour détection de mouvement
Informations générales	Alimentation par câble, dimensions compactes, design moderne, garantie constructeur

FOIRE AUX QUESTIONS - D101S DoorBird

Comment installer la sonnette DoorBird D101S ?

Pour installer la sonnette DoorBird D101S, suivez les instructions fournies dans le manuel d'utilisation. En général, vous devez fixer la sonnette au mur, connecter les fils d'alimentation et de réseau, puis configurer l'appareil via l'application DoorBird.

Que faire si ma sonnette ne se connecte pas au Wi-Fi ?

Assurez-vous que votre routeur est à proximité et que le signal Wi-Fi est fort. Vérifiez également que vous avez entré le bon mot de passe Wi-Fi dans l'application DoorBird. Si le problème persiste, redémarrez votre routeur et essayez de reconnecter la sonnette.

Comment résoudre les problèmes de vidéo de la sonnette ?

Si vous rencontrez des problèmes de vidéo, vérifiez la connexion Internet de votre réseau. Assurez-vous également que votre application DoorBird est à jour. Si le problème persiste, essayez de redémarrer la sonnette en la débranchant et en la rebranchant.

Comment modifier les paramètres de notification de la sonnette ?

Ouvrez l'application DoorBird, allez dans les paramètres de votre appareil, puis sélectionnez 'Notifications'. Vous pouvez ajuster les préférences de notification selon vos besoins.

Que faire si la sonnette ne sonne pas quand quelqu'un appuie dessus ?

Vérifiez que la sonnette est correctement alimentée et connectée. Assurez-vous également que le volume de la sonnette est réglé à un niveau audible dans l'application. Si le problème persiste, réinitialisez le dispositif et configurez-le à nouveau.

Comment réinitialiser la sonnette DoorBird D101S ?

Pour réinitialiser la sonnette, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que le voyant clignote. Ceci réinitialisera l'appareil aux paramètres d'usine.

La sonnette DoorBird D101S est-elle compatible avec des systèmes domotiques ?

Oui, la sonnette DoorBird D101S est compatible avec divers systèmes domotiques. Consultez la documentation de votre système pour savoir comment intégrer la sonnette.

Comment mettre à jour le firmware de la sonnette ?

Les mises à jour du firmware sont généralement effectuées via l'application DoorBird. Allez dans les paramètres de votre appareil et recherchez une option de mise à jour du firmware.

Que faire si l'image de la caméra est floue ?

Si l'image de la caméra est floue, vérifiez si l'objectif est propre. Vous pouvez également ajuster les paramètres de résolution dans l'application DoorBird. Si le problème persiste, consultez l'assistance technique.

La sonnette fonctionne-t-elle avec une alimentation par batterie ?

Non, la sonnette DoorBird D101S nécessite une connexion d'alimentation fixe et ne fonctionne pas avec des batteries.

MODE D'EMPLOI D101S DoorBird

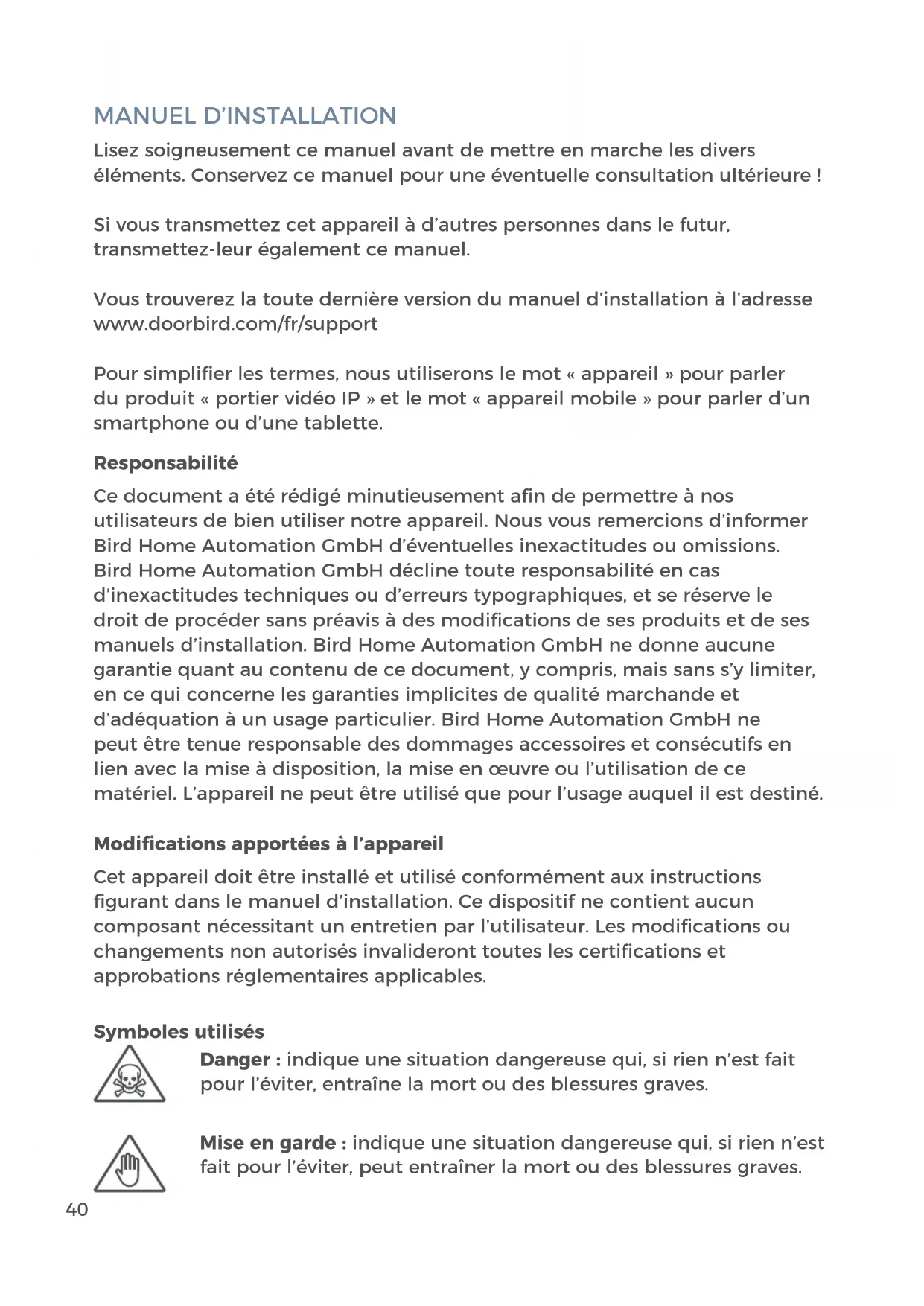

Manuel d'installation

Interphone video IP

Serie D10x

Pagina 59-77

Lisez soigneusement ce manuel avant demettre en marche les divers éléments.Conservez ce manuel pour une eventuelle consultation ulterieure!

Si vous transmettez cet apparéil à d'autres personnes dans le futur, transmettez leur également ce manuel.

Vous trouverez la toute derniere version du manuel d'installation à l'adresse www.doorbird.com/fr/support

Pour simplifier les termes, nous utiliserons le mot « apparéil » pour parler du produit « portier video IP » et le mot « apparéil mobile » pour parler d'un smartphone ou d'une tablette.

Responsabilité

Ce document a été rédigé minutieusement afin de permettre à nos utilisateurs de bien utiliser notre apparéil. Nous vous remercions d'informer Bird Home Automation GmbH d'eventuelles inexactitudes ou omissions. Bird Home Automation GmbH décline toute responsabilité en cas d'inexactitudes techniques ou d'erreurs typographiques, et se réserve le droit de procéder sans préavis à des modifications de ses produits et de ses manuels d'installation. Bird Home Automation GmbH ne donne aucune garantie quant au contenu de ce document, y compris, mais sans s'y limiter, en ce qui concerne les garanties implicites de qualité marchande et d'adéquation à un usage particulier. Bird Home Automation GmbH ne peut être tenue responsable des dommages accessoires et consécutifs en lien avec la mise à disposition, la mise en œuvre ou l'utilisation de ce matériel. L' apparéil ne peut être utilisé que pour l'usage auquel il est destiné.

Modifications apportées à l'appareil

Cet apparéil doit être installé et utilisé conformément aux instructions figurant dans le manuel d'installation. Ce dispositif ne contientaucun composant nécessitant un entretien par l'utilisateur. Les modifications ou changements non autorisés invalideront toutes les certifications et approbations réglementaires applicables.

Symboles utilisés

Danger : indique une situation dangereuse qui, si rien n'est fait pour l'éviter, entraîne la mort ou des blessures graves.

Mise en garde : indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entraîner la mort ou des blessures graves.

Prudence : indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entrainer des léasons légères.

Remarque: indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entraîner des dommages matériels.

Important : indique la présence d'informations importantes garantissant le fonctionnement correct du produit.

Indication : indique la présence d'informations utiles en vue de l'utilisation optimale de l'appareil.

Indications de danger

MISE EN GARDE

• L'installation, le montage et les travaux d'entretien des apparciels électriques doivent être exclusivement réalisés par un spécialiste/agréé. En ne respectant pas cette consigne, vous risquez de vous exposer à de graves dangers pour votre santé ou à un danger de mort par électrocution
• Appareils avec raccordement 110-240 V : l'appareil ne doit être raccordé qu'à une prise de courant facilement accessible. En cas de danger, débranchez l'adaptateur secteur.
• Pour l'alimentation électrique de l'appareil, utilisez uniquement l'adaptateur secteur original livre avec l'appareil, ou l'un des connecteurs PoE / injecteurs PoE recommandés dans ce manuel (pour autant que l'appareil supporte le PoE).
• En raison de la charge electrostatique, le contact direct avec le circuit imprimé peut entrainer la destruction de l'appareil. Le contact direct avec le circuit imprimé doit donc être évité à tout moment.
  Respectez les normes EN 60065, EN 60950 et EN 62368.
• N'utilisez pas l'appareil si celui-ci présente en appearance des dommages extérieurs, comme par exemple des dommages au boîtier, aux éléments de commande ou aux prises de raccordement, ou s'il présente un dysfonctionnement quelconque. En cas de doute, veuillez faire contrôle l'appareil par un spécialiste/agréé.

MISE EN GARDE

• N'ouvrez pas l'appareil. Si vous le faites, votre garantie sera annulée! L'appareil ne contient aucune piece pouvant etre entretenue par I'utilisateur. En cas d'erreurs, veuillez faire contrcler l'appareil par un spécialiste agreé.
• Pour des raisons de sécurité, d'homologation et de licences (CE/FCC /IC etc.), il est interdit de proceder à des transformations et/ou des modifications l'appareil sans autorisation.
• Cet apparéil n'est pas un jouet! Ne laïsez pas les enfants jouer avec celui-ci. Ne laïsez pas trainer le matériel d'emballage, les films et sachets en plastique, les morceaux de polystyrene, etc. peuvent être dangereux dans les mains d'un infant.
• Posez les câbles de telle façon qu'ils ne deviennent pas un danger potentiel pour les personnes et les animaux domestiques.
• Il y a de la tension sur certaines pieces de l'appareil. Ne touchez aucune piece non associée à l'installation, au cablage ou au branchement. Des décharges électriques peuvent en résultat.
• Maintenez les apparèils non repris comme résistant aux intempéries à l'abri de l'eau et de tout autre liquide.
• Ne procédez jamais à une installation ni à des branchements lorsque l'alimentation électrique est activée. L'appareil pourrait en résultat endommagé et pourrait provoquer des décharges ELECTRIques.
• Avant demettre sous tension,assurez-vous que les fils ne soient pas croisés et ne present pas de court-circuit. Il peut en résultat un incendie ou des décharges electriques.
• Il peut y avoir de la haute tension à l'intérieur de l'appareil. N'ouvre pas l'appareil. Il peut en résultat des décharges électriques.
• L'appareil n'est pas protégé contre les explosions. Ne l'installez pas et ne l'utilise pas à proximite de gaz ou de matériaux inflammables. Un incendie ou une explosion pourrait en résultat.

• N'installez pas deux alimentations en parallèle sur une même entrée. L'appareil pourrait en résultat endommagé et un incendie pourrait se déclarer. Veillez bien à ne raccorder qu'une seule alimentation électrique à l'appareil.

• Ne raccordez:aucun terminal de l'appareil a une ligne d'alimentation. Il peut en résultat un incendie ou des décharges electriques.
  Assurez-vous que le cable d'alimentation ne soit ni endommagé, ni écrasé. Si le cable est rompu, il peut en résultat un incendie ou une décharge électrique.

• Ne branchez pas et ne débranchez jamais rien avec les mains mouillées. Cela pourrait provoquer des décharges électriques.
• N'introduisez pas de matérielux métalliques ou inflammables dans l'appareil. Cela pourrait provoquer un incendie, des décharges électriques ou des dysfonctionnements au niveau de l'appareil.
• Il peut y avoir de l'électricité à haute tension sur les cablages existants, comme le cablage du carillon de porte (et bien d'autres). L'appareil pourrait en résultat endommagé et pourrait envoyer des décharges électriques. Le cablage et l'st installation doivent être effectués par un spécialiste/agréé.
  Fixez l'appareil au mur ou au plafond et évitez les emplacements où l'appareil risquerait d'être exposé à des vibrations et à des chocs.
• Pour les apparèils munis d'une borne de terre, il faut un raccordement effectif à la terre. Dans le cas contraire, il existe des risques d'incendie et de dysfonctionnement de l'appareil.
• Pour les apparèils contenant du verre plastique ou du verre vérable, n'exercez pas de forte pression sur le verre. La rupture de celui-ci peut occasionally des blessures.
• Pour les apparèils avec écran LCD, si l'écran LCD est endommagé, n'entrez pas en contact avec les cristaux liquides car cela pourrait occasionner des blessures. Au besoin, rincez-vous la bouche, nettoyez vos yeux ou votre peau à l'eau claire pendant 15 minutes au minimum et consultez votre médecintraitant.
• Ne déposez rien sur l'appareil et ne le recouvre pas de tissu, de silicone, de colle, ou de tout autre revêtement, etc. Il pourrait en résultat un incendie et un dysfonctionnement de l'appareil.
• N'installez pas l'appareil à l'un des emplacements suivants car il pourrait s'ensuivre un incendie, une décharge électrique ou des

dysfonctionnements au niveau de l'appareil :

• emplacements exposés à la lumière directe du soleil ou à proximité d'appareils de chauffage dont la température varie.
• emplacements exposés à la poussière, à l'huile, aux produits chimiques, à l'acide sulfurique (source chaude).
• emplacements soumis à des conditions d'humidité et d'humidité extrêmes, tels que des salles de bains, des caves, des serres, etc.
• emplacements où la température est très BASSE, p. ex. une zone réfrigérée ou devant un climatiseur.
• emplacements exposés à la vapeur et à la fumée (p. ex. à proximité de surfaces chauffantes ou de cuisson).
• emplacements à proximé immédiate d'appareils émettant du bruit, tels que des gradateurs ou des apparêls électriques à ondulateur.
• emplacements soumis à de féquentes vibrations ou chocs.
• Pour les apparêils avec fonction interphone, assurez-vous d'effectuer un test d'appel avec un faible volume audio sur les deux apparêils. Un appel soudain ou un autre incident du même type, peut se produit et cause des dommages à votre ouïe.
  Si l'appareil ne fonctionne pas correctement, debranchez l'alimentation.
• Tous les apparèils qui ne sont pas repris comme résistant aux intertempéries ont exclusivement été conçus pour un usage à l'intérieur et ne doivent donc pas été utilisés à l'extérieur.
• Les apparêils qui sont repris comme résistant aux intempérières ne doivent pas être pulverisés avec de l'eau sous pression. Des dysfonctionnements au niveau de l'appareil pourrait s'ensuivre.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels suite à une manipulation inappropriée ou au non-respect des instructions de sécurité. Dans ce type de cas, il n'esteagleaucun recours en garantie! Nous déclinons toute responsabilité en cas de dommages indirects.

NOTICE

• L'appareil doit être utilisé conformément aux lois et règlements locaux.
• Stocker l'appareil dans un endroit sec et aéré.
• Évitez d'exposer l'appareil à des chocs ou à une forte pression.
• N'installez pas l'appareil sur des supports, surfaces ou parois instables. Assurez-vous que le matériel utilise soit suffisamment stable pour supporter le poids de l'appareil.
• Lors de l'installation de l'appareil, utilisez uniquement des outils appropriés. L'utilisation d'une force excessive avec les outils peut endommager l'appareil.
• N'utilisez pas de produits chimiques, d'agents caustiques ou de nettoyants en aérosol.
  Pour le nettoyage, utilisez un chiffon propre et sec.
• Utilisez exclusivement des accessoires conformes aux specifications techniques de l'appareil. Ceux-ci sont disponibles chez Bird Home Automation GmbH.
• Utilisez exclusivement des pieces de rechange fournies ou recommendées par Bird Home Automation GmbH.
• N'essayez pas de réparer l'appareil vous-même. Pour toute réparation et pour tout entretien, adressez-vous à Bird Home Automation GmbH.
• Tenez l'appareil à une distance minimale d'un (1) mètre (3,3 „) des apparêils de type four à micro-ondes, radio, TV, routeur sans fil et autres apparêils sans fil.
  Pour les apparèils équipés d'interphone ou d'un haut-parleur intégré, d'un microphone intégré ou de fonctions de transmission de signaux, installez les fils à plus de 30 cm (12,) de distance du câblage AC 100

• 240 V. Un bruit induit par le courant alternatif et/ou un mauvais fonctionnement de l'appareil pourrait en résultat.

• Installez l'appareil dans un endroit accessible en cas d'inspections, de réparations et d'entretiens à partir.

• Si l'appareil est utilisé à proximé d'un téléphone mobile, des perturbations peuvent s'ensuivre.
• En cas de chute, l'appareil peut être endommagé. Manipuez-le avec prudence.
• En cas de panne de courant, l'appareil sera désactivé.
• Pour les appareils équipés d'un interphone, d' Haut-parleur intégré ou microphone intégré, le fonctionnement de l'ordinateil peut être entré dans les endroits qui se trouvent à proximité d'antennes cellulaires ou des stations de radiodiffusion / télévision.
• Pour les apparèils à écran LCD, nous devons vous avertir d'avance que, bien qu'un écran LCD soit fabriqué avec des techniques de très haute précision, il y aura toujours, inévitablement, une très petite partie de ses éléments visuels qui ne sera pas toujours éclairée, voire qui ne sera pas éclairée du tout. Ceci n'est pas considéré comme un dysfonctionnement de l'appareil.
• Pour les appareils avec fonction interphone, les bruits ambiants doivent de l'appareil peuvent entraver sa bonne communication. Ceci n'est pas considéré comme un dysfonctionnement.
• Pour les appareils requérant un nom d'utilisateur / mot de passer, l'utilisateur est responsable de l'accès à l'articel au moyen d'un nom d'utilisateur / mot de passer. Veillez à utiliser un mot de passage qu'un tiers ne pourrait pas deviner aisément. Nous vous recommendons également de modifier régulièrement votre mot de passer.
  . Nous ne serons enaucun cas responsables des dommages causés par des pannes d'alimentation électrique, d'équipement de réseau ou de terminaux, des pannes dues à des fournisseurs d'accès Internet et de réseaux cellulaires, des pannes telles que des lignes déconnectées et d'autres pertes de communication, ce qui rendrait impossible la fourniture de ce service et retarderait de chaque manière que ce soit ce service en raison d'autres causes hors de notre responsabilité, ou si une erreur ou des données manquantes se produit pendant la transmission.

Transport

Au besoin, transportez l'appareil dans son emballage d'origine ou dans un emballage adapté, afin d'éviter tout dommage.

Garantie

Vous trouvez les informations relatives à la garantie en consultant la page www.doorbird.com/fr/warranty

ÉLÉMENTS

Contenu

• 1x DoorBird Station de porte video
• 1x Alimentation électrique avec quatre adaptateurs pour pays
• 1x Câble avec fiche pour l'alimentation (noir, rouge)
• 1x Câble avec fiche et prise RJ45 pour le cable réseau (blanc-orange, orange, blanc-vert, vert)
• 1x Câble avec fiche pour le cable réseau (blanc-orange, orange, blanc-vert, vert), comme alternative au cable avec fiche et prise RJ45
• 1x Câble avec fiche pour l'ouvre-porte électrique (violet, violet)
• 1x cable avec connecteur pour la sonnette électrique (bleu, bleu)
• 1x Câble avec fiche pour le bouton d'ouverture de porte (jaune, jaune)
• Certains connecteurs bout à bout
  4x Cruciforme faisée pour plaque de montage mural, longue
  4x Cruciforme faisée pour plaque de montage mural, courte
  4x cheville
  1x vis de sécurité
• 1x Outil à vis pour vis de sécurité
• 1x Plaque de montage mural avec bague d'étanchéité (montage apparent)
• 1x Manuel d'installation
  1x Guide de démarrage rapide

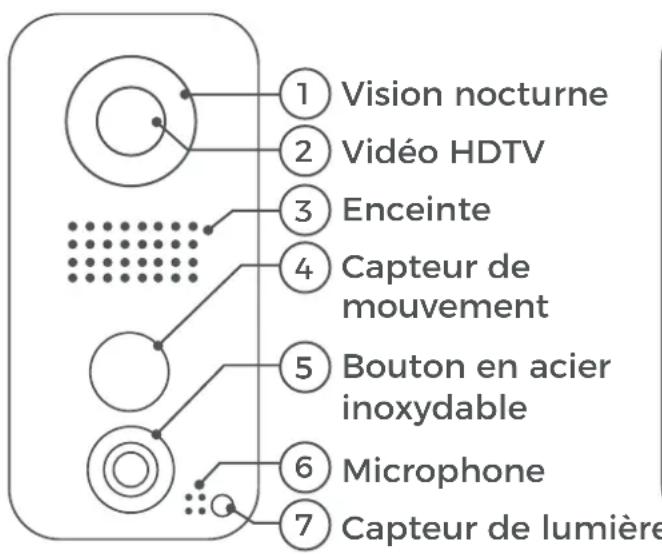

Interphone video

1) Vision nocturne

LEDs infrarouges extrémentum lumineuses (pour les personnes lumière infrarouge invisible, 850 nm)

2) Video HDTV

Lentille ultra grand-angle hemisphérique, 180°

3) Enceinte

De grande taille et parole améliorée à large bande

4) Capterur de mouvement

capteur de mouvement infrarouge à 180° peut déclencher une alarmé

5) Bouton en acier inoxydable

Avec anneau LED lumineux, agit aussi comme une LED de diagnostic

6) Microphone

Suppression de bruit active

7) Capterur de lumière

Pour le mode de vision nocturne

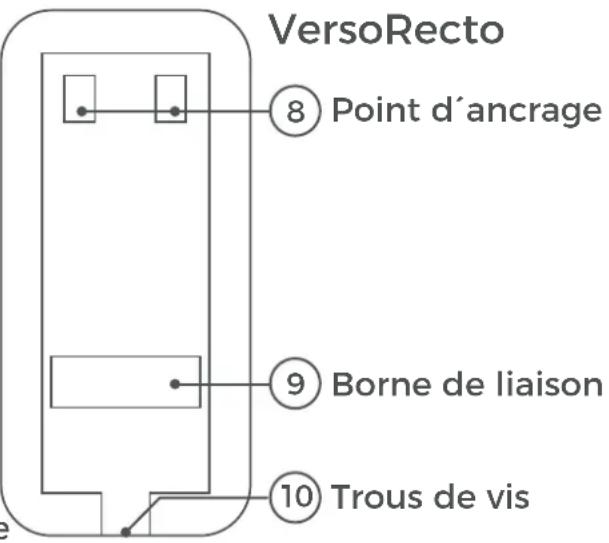

8) Point d'ancrage

Plaque de montage

9) Borne de liaison

Pour l'alimentation, sonnette etc.

10) Trous de vis

Pour la vis de sécurité

VIDEO

Vous pouvez accompagner l'installation par nos videos d'installation sur www.doorbird.com/de/support.

Dans lesVIDEOS, chaque étape sera indiquée séparément et bien documenté.

INSTALLATION

Toutes les étapes doivent être effectuées par un adulte compétent et en tenant compte de toutes les règles de sécurité applicables. Si vous avez des questions, s'il vous plaît, appelez-nous directement ou un expert compétent. Assurez-vous que tous les fils que vous utilisez pour l'installation, sur toute la longueur sont en bon état et approvéd pour l'utilisation.

La vitesse du réseau et de composants de réseau

Assurez-vous que la vitesse de téléchargement de votre connexion Internet d'au moins 0,5 Mbit / a. Vous pouvez également effectuer un test de vitesse sur l'application à tout moment DoorBird. L'expérience pour l'utilisateur est seulement aussi bonne que la vitesse du réseau, la stabilité du réseau et de la qualité des composants réseau, tels que votre routeur Internet et points d'accès sans fil ou repêteurs sans fil. Assurez-vous que vos composants réseau n'ont pas plus de 2 ans, et sont d'un fabricant bien connu et d'avoir le dernier firmware. Si ces conditions ne sont pas remplies, il peut, par exemple, arrive que les connexions audio et video sont des messages de mauvaise qualité ou retardés ou n'arrive pas sur votre téléphone ou tablette.

Internet haut débit (fixe): DSL, cable ou fibre

Réseau: 802.11b / g / n 2.4GHz ou un réseau Ethernet avec DHCP

ÉTAPE 1: COUPEZ L'ALIMENTATION

Coupez l'alimentation de tous les lignes menant aux lieu d'assemblage, par exemple l'alimentation de l'interphone,le carillon,l'ouvre-porte elec trique,PoE-switch/PoE-injecteur etc

ÉTAPE 2: RETRAIT DE LA SONNETTE EXISTANTE

Démonter, si elle existe déjà sur le mur, la sonnette existante.

ÉTAPE 3: CONFIGURER LE MONTAGE

L'interphone video utilise un objectif grand angle ultra hemisphérique, de sorte que même avec une distance minimale de 50 cm, d'une personne à l'interphone video, une faible hauteur de montage est suffisante. Par conséquent, la lentille est non régliable mécaniquement. L'objectif de laamera doit être situé à une hauteur d'au moins 145 cm. Vous doivent tester la bonne hauteur avant l'installation finale. Appuyez sur la plaque de montage à l'endroit désiré contre le mur et marque avec un stylo les forages. Retirer à nouveau la plaque de montage. Assurez-vous que derrière les trous, ne se trouve pas de lignes dans le mur.

ÉTAPE 4: ALIMENTATION

L'interphone video peut utiliser l'adaptateur secteur fourni par l'intérimétaire de deux fils de sonnette simples ou via PoE (Power over Ethernet) par l'intérimétaire d'un cable réseau. En option, l'interphone video peut être alimentée avec un rail DIN, que vous pouvez acheter directement chez nous.

L'interphone video n'a pas de pille comme source d'alimentation. Une alimentation AC permet une video à la demande en direct et à tout moment, et pas seulement quand un visiteur sonne à la porte.

Alimenté par adaptateur secteur

Pour alimenter l'interphone video via réseau d'alimentation deux fils isolés sont nécessaires. Ces fils sont déjà disponibles et libre si vous avez supprimé la sonnette existante. Utilisez uniquement l'adaptateur secteur fourni ou notre rail DIN disponibles séparément, car ceux-ci sont spécialement stabilisés et équipés d'une suppression intégrée des interférences audio. D'autres alimentations pourraient détruire l'interphone video ou provoquer une mauvaise qualité de transmission.

Utiliser une alimentation différente annule automatiquement la garantie. L'alimentation est à l'intérieur de votre maison, généralement là où les deux fils de votre sonnette précédente sont branchés sur une prise murale pour sortir du mur.

Ne brancher pas encore l'adaptateur secteur dans la prise murale.

Connectez l'alimentation à l'intérieur de la maison en utilisant le connecteur bout à bout fourni aux deux fils que vous souhaitez utiliser pour l'alimentation électrique.

Alimenté via PoE (alternativement!)

Pour alimenter la interphone video via commutateur PoE (par exemple, D-Link DGS-1008P) ou injecteur PoE (par exemple, DoorBird Injecteur PoE Gigabit A1091) PoE mode standard IEEE 802.3af A, les quatre fils avec les numérores 1, 2, 3 et 6 un cable Cat.5 ou mistroux doivent être utilisé. Il est impératif qu'un cable Cat.5 ou mistroux soit utilisés, pour que les signaux de réseau peuvent être transmis que par cables complètement isolé, blindo et torsadés. Si vous utilisez PoE comme source d'alimentation, l'interface sans fil de l'interphone video est automatiquement désactivée, les quatre fils pour PoE sont alors simultanément la ligne de données. Si vous commutateur PoE ou injecteur PoE sans PoE norme IEEE 802.3af support mode A, l'interphone video ne démarre pas (voir LED de diagnostic et de tonalités de diagnostic).

1. Débranchez le commutateur PoE fourni ou injecteur PoE du secteur.
2. Faites passer le cable reseau à l'installation de l'interphone videoo

Ne pas combiner l'alimentation par adaptateur secteur et l'alimentation via PoE.

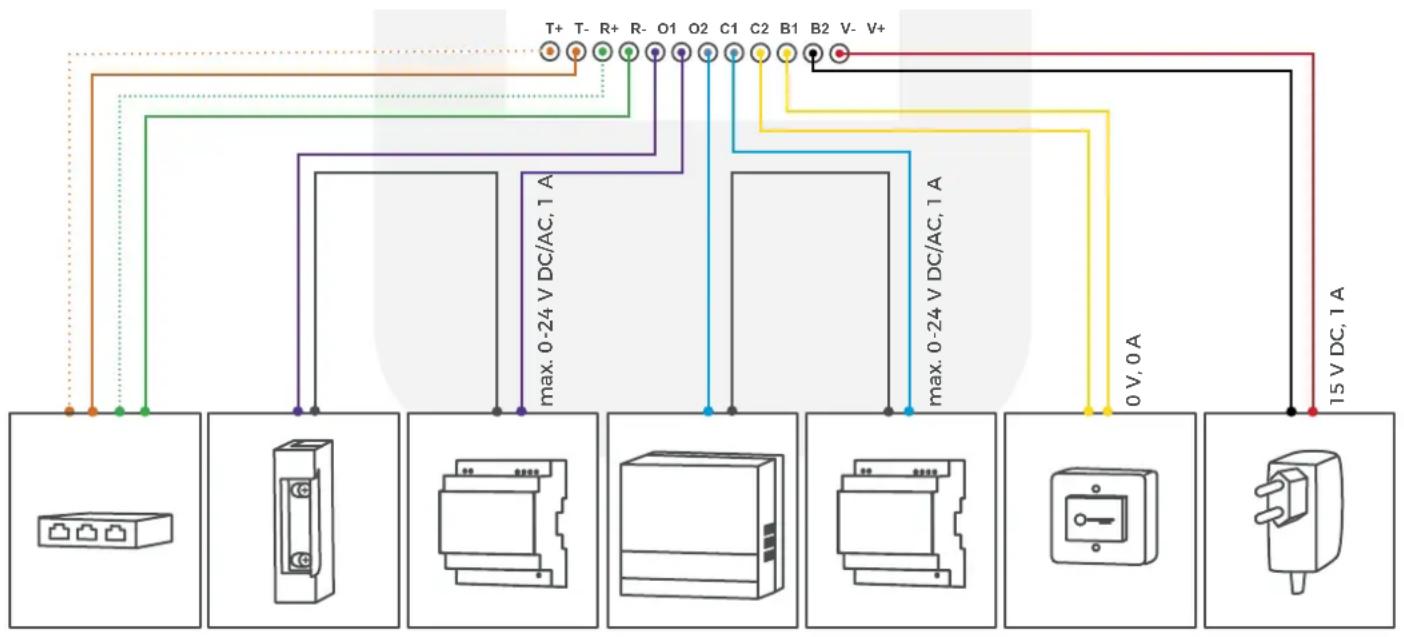

ÉTAPE 5: AUTRES Connexions (EN OPTION!)

Faites passer, si vous le souhaitez, des fils supplémentaires pour l'installation de la interphone video. Les fils ou les options de connexion repertoriée dans cette section sont facultatives.

Connexion réseau

Vous pouvez connecter l'interphone video via Wifi ou encore par l'intermédiaire d'un cable réseau (Ethernet) avec votre réseau existant. Pour des raisons de stabilité, nous recommendons toujours d'utiliser un cable réseau, car Wifi est sensible aux interférences (plage, blindage murs de la maison, la fiabilité, les réseaux sans fil étrangers, interférant

émetteurs dans le voisinage, et plus). L'interphone video peut être alimentée via POE ou l'adaptateur secteur fourni. Si vous utilisez POE comme source d'alimentation, l'interface sans fil de l'interphone video est inactive.

Utilisez seulement quatre fils (1, 2, 3, 6) d'un cable réseau à la norme Cat.5 ou mistroux. Les quatre autres fils du cable réseau (4, 5, 7, 8) ne sont pas nécessaires et ne sont pas reliés à l'interphone video.

Branchez le cable réseau dans la maison à votre routeur Internet ou votre commutateur PoE ou injecteur PoE qui est connecté à votre routeur Internet.

Quatre fils isolés, blindés et torsadés d'un cable réseau Cat.5 standard ou mistroux.

6 (R-)
3 (R^+)
2 (T-)
1 (T + )

Gâches électriques

L'interphone video a un contact relais sans potentiel pour porté électrique standardisé, portail ou garage Ouvrreporte (deux fils). Il est possible demettre en marche tous gâche électrique, la tension portée jusqu'à 24 V (AC / DC) avec un max. Travail actuel 1 A. L'interphone video ne fournit pas d'alimentation, cela se fait par une alimentatio distincte de la gâche électrique. L'alimentation électrique peut être trouvée dans le manuel ou les specifications de votre ouvre-porte. Questions concernant cette question, s'i vous plait contacter le fabricant de votre ouvre-porte. Des exemples de compatibles ouvre-porte électrique et un schéma de connexion exemplaire, voir www.doorbird.com/fr/support

Deux fils isolés.

Sonnette électrique classique

Quand quelqu'un sonne à votre interphone video, vous obtenez un message push avec le son/vibration sur votre smartphone/tablette immédiatement. L'interphone video est également équipée pour la connexion d'un gong/ carillon de portes électriques classiques à l'intérieur par l'intémédiaire d'un contact de relais sans potentiel. Le contact de relais peut être utilisé pour commuter la tension de fonctionnement séparé pour la sonnette ou po activer le carillon de porte à l'entrée de déclenchement. Si la tension de fonctionnement de la porte pour être commuté, ce ne soit pas supérieure à 24 V (AC / DC) peut être. La consommation d'énergie ne doit pas dépasser. 1A, respectivement. L'interphone video ne fournit pas une alimentation électrique, cela se fait par une alimentation séparée de leur carillon de porte traditionnelle. Questions concernant cette question, s'il vous plait contactez le fabri cant de vos gongs de la porte. Des exemples de gongs de porte compatibles et un schéma de connexion exemplaire voir www.doorbird.com/fr/support

Deux fils isolés.

Bouton de gâche électriche conventionnel

Quand un ouvre-porte électrique est relié à l'interphone video, l'ouvre-porte peut grâce à l'application ou directement, à travers un bouton sans potentiel à l'intérieur ou un bouton de libération de porte, être entrainés. Pour ce faire, le bouton de déverrouillage de porto doit être raccordé aux bornes prévues sur la borne de connexion. Veiliez à ne pas ajouter de tension supplémentaire à ce contact. Des exemples de compatible bouton d'ouverture de porte et d'un schéma de raccordement exemplaire, voir www.doorbird.com/fr/support

Deux fils isolés.

ÉTAPE 6: CHEVILLE

Si le mur de la maison n'est pas du bois,PERcer quatre trous avec une perceuse et un diametre de 5 mm dans la paroi avant et inserez les chevilles dans les trous. En ce qui concerne le bois, on n'a pas besoin de cheville normalement. Pour installer la interphone video a une barriere thermique, il y a des chevilles speciales, par exemple, cheville Fischer Isolation. S'il vous plaift clarifier avec le fabricant d'isoation, qu'elles chevilles sont recommendes par celui-ci.

ÉTAPE 7: VISSEZ LA PLAQUE DE MONTAGE

Acheminer les fils que vous souhaitez connecter à l'interphone video, à travers l'ouverture prévue dans la plaque de montage. Appuyez sur la plaque de montage contre le mur et tourner les vis dans les chevilles ou dans le mur de la maison. L'interphone video et la plaque de montage sont conçues de telle sorte quelles peuvent être monté sur des murs irréguliers et donc pas complètement plate. Au verso les distance sont plus grande dimensionnées servent entre autres l'équilibre de la température et de l'humidité.

ÉTAPE 8: PREPARER LES FILS

Retirer environ 5 mm d'isolant à l'extrémité des fils que vous souhaitez connecter à l'interphone video.

ETAPE 9: CONNECTER LES FILS

L'interphone video a sur le verso pour une connexion comfortable et sur de fils sur un terminal avec des bagues. Les contacts individuels sur la borne de connexion sont marqués sur le verso du boitier. Certains connecteurs sur la borne de connecteur sont deja occupés par nous avec des cables pour vous. Prenez des connecteurs bout à bout appropriés ou borniers pour connecter les cables fournis avec vos fils. Servir de nos connecteurs bout à bout sont étanches et ont un rétrécissement à la chaleur, l'exemple après le montage peut être soignement scellé avec un pistolet à air chaud. S'il vous plaîtPTRirer les cable à la borne de connecteur, bon vous n'avez pas besoin.

CONNECTOR DESCRIPTION WIRE
T+	Fil blanc-orange, cable réseau (numéro 1, Transmit Data +)	blanc-orange,
T-	Fil orange cable réseau (numéro 2, Transmission de données -)	orange
R+	Fil blanc-vert du cable réseau (numéro 3, Réception de données +)	blanc-vert
R-	Fil vert du cable réseau (numéro 6, Réception de données -)	vert
O1Une gâche électrique (flottant) lilas
O2Une gâche électrique (flottant) lilas
C1 Électrique de carillon de porte (flottante) bleu
C2 Électrique de carillon de porte (flottante) bleu
B1	Bouton de gâche électrique de gâche électrique	jaune
B2	Bouton de gâche électrique de gâche électrique	jaune
V-PSU d'alimentation négative (-) noir
V+PSU d'alimentation négative (+) rouge

S'il vous plaît soyez prudent lorsque vous connectez le cable, une connexion incorrecte peut détruire l'interphone video.

ÉTAPE 10: ASSEMBLAGE FINAL

Monter l'interphone video sur la plaque de montage. L'interphone video s' encrage aux points désigne de la plaque d'accrochage de montage. Utilisez la vis de sécurité ci-joint et l'outil de vis correspondant pour fixer l'interphone video au bas de la plaque de montage.

ETAPE 11: MISE EN MARCHE

Allumé l'alimentation des principales lignes d'assemblage à nouveau. Si vous avec tout connecté correctement, vous le verrez référence à la LED de diagnostic (allume lorsque vous avez le pouvoir correctement connecté, jusqu'à cinq minutes, et la nuit permanente). L'interphone video est prét (démarrage, toutes les mises à jour logicielles, etc.), une fois que cela a émis un son diagnostic court des haut-parleurs intégrés. Cela peut prendre jusqu'à 5 minutes.

Si vous ne pouvez pas entendre le bip, s'il vous plaît vérifier l'alimentation et si vous avez utilisé un adaptateur secteur et non-PoE, les pôles positifs et négatifs correctement connectés à l'interphone video.

ETAPE 12: LE TÉLECHARGEMENT ET L'INSTALLATION DE L'APPLICATION

Téléchargez l'application „DoorBird“ de Bird Home automation sur l'Apple App Store ou Google Play Store sur votre apparéil mobile. La dernière version de l'application du guide est disponible sur www.doorbird.com/fr/support

Si vous utilisez pour connecter I' interphone video sur votre routeur Internet sans fil, d'abord aller à la DoorBird App „Paramètres> Configuration sans fil, et suivez les instructions. Lorsque vous avez terminé la configuration ou video sans fil ont le poste de porte connecté via un cable réseau à votre routeur Internet, allez à la DoorBird App „Paramètres> Ajouter un périphérique" et cliquez sur le symbole de code QR dans le champ „Utilisateur". Scanner l'utilisateur QR code sur le poste de porte video ci-jointe „Digital Passport".

Si vous avez des problèmes lorsque vous ajoutez l'interphone video à l'application, s'il vous plaît vérifié si l'interphone video est en ligne (www.doorbird.com/de/checkonline). Si ce n'est pas en ligne, vérifie le cable réseau sans fil ou vous connecter à nouveau l'interphone video.

Apple utilise des composants audio numériques de qualité et des microphones parfaitement apparis, haut-parleurs et utilisés, la qualité de voix est avec un iPhone ou un iPad normalement nettement比较好 qu'avoc un smartphone Android ou tablette Android.

LED DE DIAGNOSTIC

Cette LED est à seulement cinq minutes après avoir allumé fourni l'interphone video avec le pouvoir (et la nuit permanente). Il allume dés que l'on fournit l'interphone video avec le à limentation.

Lumineux: dispositif est alimenté

DIAGNOSTIC ACOUSTIQUE

L'interphone video est, au bout d'environ deux à cinq minutes de courts bips pour le diagnostic, après avoir été connecté au réseau électrique.

• 1x bip diagnostic: L'interphone video est connecté à Internet
• 2x bip diagnostic: L'interphone video peut en effet atteindre le routeur, mais pas l'Internet
  3x bip diagnostic: L'interphone video n'a pas de connexion reseau

GÉNÉRALITÉS

Alimentation electrique :

15 V DC (alimentation 110 - 240 V AC) ou Power over Ethernet (PoE 802.3af Mode-A)

Connexions :

Courant, ouverture électrique de porte, carillon, bouton d'ouverture de porte, réseau

Protection intempéries :

Oui, IP65

Conformités :

CE, IC, FCC, IP65

Conditions de service :

-20 à +40°C

Humidité relative de l'air 10 % à 85 % (sans condensation)

Contenu de la livraison :

Portier video, plaque de montage, bloc secteur (tension 110 - 240 V, monde entier), profilé chapeau pour secteur disponible séparément, pack de vis, guide de démarrage rapide

Garantie :

voir www.doorbird.com/fr/warranty

Appareil mobile : Dernière version IOS pour iPhone/iPad, dernière version Android pour Smartphone/ Tablette

Internet: connexion Internet haut débit fixe haute vitesse à large bande, DSL, cable ou fibre, pas de socks ou de serveur proxy

Réseau : réseau Ethernet avec DHCP

Hauteur de montage recommandée :

L'objectif de laamera doit etre place a au moins 145 cm (57 in)

VIDEO

Caméra :

HDTV 720p, dynamique (VGA - HDTV)

Objectif :

Grand angle hemisphérique High-end à 180^ en horizontal, 90^ en vertical, avec correction, adaptable en infrarouge

Vision nocturne :

Oui, capteur de luminosité, filtrer IR-Cut automatique, 12 LEDs IR

AUDIO

Composants audio :

Haut-parleur et microphone, réduction de bruit et d'echo (AEC, ANR)

Streaming Audio :

Duplex intégral

RéSEAU

WiFi :

802.11 b/g/n 2.4 GHz

Ethernet :

Connecteurs, PoE

CAPTEUR DE MOUVEMENTS

Type :

Capeur infrarouge passif (PIR)

Angle de détention :

180°

Portée :

2 - 8 m (79-315 in) selon

l'environnement

WiFi :

2,4 GHz, antenna interne

Disponibles séparément :

voir www.doorbird.com/fr/buy

Sous réserve d'erreurs et d'omissions.

MENTIONS LÉGALES

Cénéralités

1. DoorBird est une marque déposée de Bird Home Automation GmbH.
2. Apple, le logo Apple, Mac, Mac OS, Macintosh, iPad, Multi-Touch, iOS, iPhone et iPod touch sont des marques commerciales d'Apple Inc.
3. Google, Android et Google Play sont des marques commerciales de Google, Inc.
4. La marque verbale et les logos Bluetooth sont des marques commerciales de Bluetooth SIG, Inc.
5. Tous les autres noms d'entreprises et de produits peuvent etre des marques commerciales de leurs detenteurs respectifs, avec lesquels elles ont ete associées.
6. Nous nous réservons le droit d'apporter à nos produits des modifications favorisant le progrès technique. Dans le sillage des évolution techniques permanentes, les produits représentés peuvent également différer visuellement des produits livrés.
7. Toutes les reproductions et tous les transferts de textes, d'illustrations et de photos issus de ce mode d'emploi, sur tout type de support, en tout ou en partie, sont exclusivement autorisés moyonnant notre consentement exprès écrit.
8. La création de ce mode d'emploi est protégée par les droits d'auteur. Nous déclinons toute responsabilité pour d'eventuelles erreurs, aussi bien de contenu que de typographie (également dans les données techniques ou au sein des graphiques et schémas techniques).

9. Nos produits sont conformes aux directives techniques, aux prescriptions en matière électrique et en matière de télécommunications en vigueur en Allemagne, dans l'Union europeenne et aux États-Unis.

10. L'emplacement du centre de données pour l'accès distant par application sur Internet se trouve obligatoirement sur le territoire de l'Union europeenne, si l'emplacement de l'appareil dont les adresses IP ont ete detectees sur Internet se trouve sur le territoire de l'Union europeenne. Le centre de données est exploite conformement aux normes de sécurité les plus strictes.

11. Les méthodes de surveillance video, audio et autres peuvent être reglementées par des lois qui varient d'un pays à l'autre. Verifiez les lois en vigueur dans votre région avant d'installer et d'utiliser cet apparéil de surveillance.

Quand il s'agit d'un appeareil du type portier delectronique, station interieure ouamera :

• Dans de nombreux pays, les images videoés et la voix ne peuvent être transférées qu'après qu'un visiteur ait sonné (protection des données, configuration possible dans l'application)

• Executez le montage de sorte que le champ de détction de laamera se limite exclusivement à la zone d'entrée directe.
  L'appareil dispose, le cas échéant, d'un historique intégré des visites et d'un capteur de mouvements. Si nécessaire, vous pouvez activer et désactiver ces fonctions.

Veuillez vérifier auprès du propriétaire et de votre communauté si vous étés autorisé à installer et utiliser ce produit. Bird Home Automation GmbH décline toute responsabilité en cas de mauvaise utilisation ou de mauvaise configuration de ce produit, y compris dans le cas de l'ouverture non autorisée d'une porte.

Bird Home Automation ne peut etre tenu responsable des dommages causés par une mauvaise installation ou une installation incorrecte.

Si nécessaire, signalez la présence de l'appareil à l'endetroit ajustat et de la manière adequate.

Protection et sécurité des données

1. Pour une sécurité maximale, l'appareil utilise les mêmes techniques de cryptage que la banque en ligne. Pour votre sécurité, nous ne faisons pas appel aux redirections de ports ni au service DynDNS

Conformez-vous à toutes les dispositions légales en vigueur dans votre pays et pertinentes par rapport au lieu d'installation choisi pour l'utilisation de dispositifs et de cameras de surveillance.

Les mises à jour du logiciel ou du système d'exploitation (appelezes „mises à jour du firmware") sont normalement installées automatiquement sur les produits de Bird Home Automation GmbH via internet, si cela est techniquement possible. Les mises à jour automatiques du firmware maintainent les logiciels des produits actualisés afin que ceux-ci fonctionnent toujours de manière fiable, sure et efficace. Gréce aux améliorations continues, des fonctions peuvent être ajoutées, étendues ou légarement modifiées au fil du temps. Des modifications ou limitations importantes des fonctions existantes ne se produit normalement que lorsque Bird Home Automation GmbH le juge nécessaire (par ex. en raison de la protection des données, de la sécurité, de la stabilité des données ou encore, afin de tener celles-ci à jour). Lorsqu'une mise à jour du firmware est disponible, les serveurs de Bird Home Automation GmbH la distribuent en général automatiquement à tous les produits compatibles connectés à internet ou aux serveurs de Bird Home Automation GmbH. Ce processus est gradual et peut prendre plusieurs semaines. Dans qu'un produit reçoit une mise à jour du firmware, le système s'installe et redémarre généralement par lui-même. Les mises à jour du firmware installées ne peuvent pas été annulées. Etant donné que les produits et logiciels de Bird Home Automation GmbH ne sont pas explicitement des produits spécifiques au client, il est impossible au client de refuser une mise à jour automatique si le produit est connecté à internet ou au serveur de Bird Home Automation GmbH.

Information sur le recyclage

Indication en matière de traitement des déchets: ne jetez pas l'appareil dans la poubelle menagère! Conformément à la directive relative aux déchets d'équipements ELECTriques et Electroniques, les appareils Electroniques doivent être éliminés via, par exemple, les points de collecte locaux déquipements Electroniques usages

Éditeur
