MANUALE UTENTE D101S DoorBird

Manuale di installmente

Videocitofono IP

Serie D10x

VERSION 2.0, MIN. HW 1.01

INSTALLATION MANUAL

MANUALE DI INSTALLAZIONE

È sempre possibile trovare la versione più aggiornata del manuale di installazione su www.doorbird.com/support

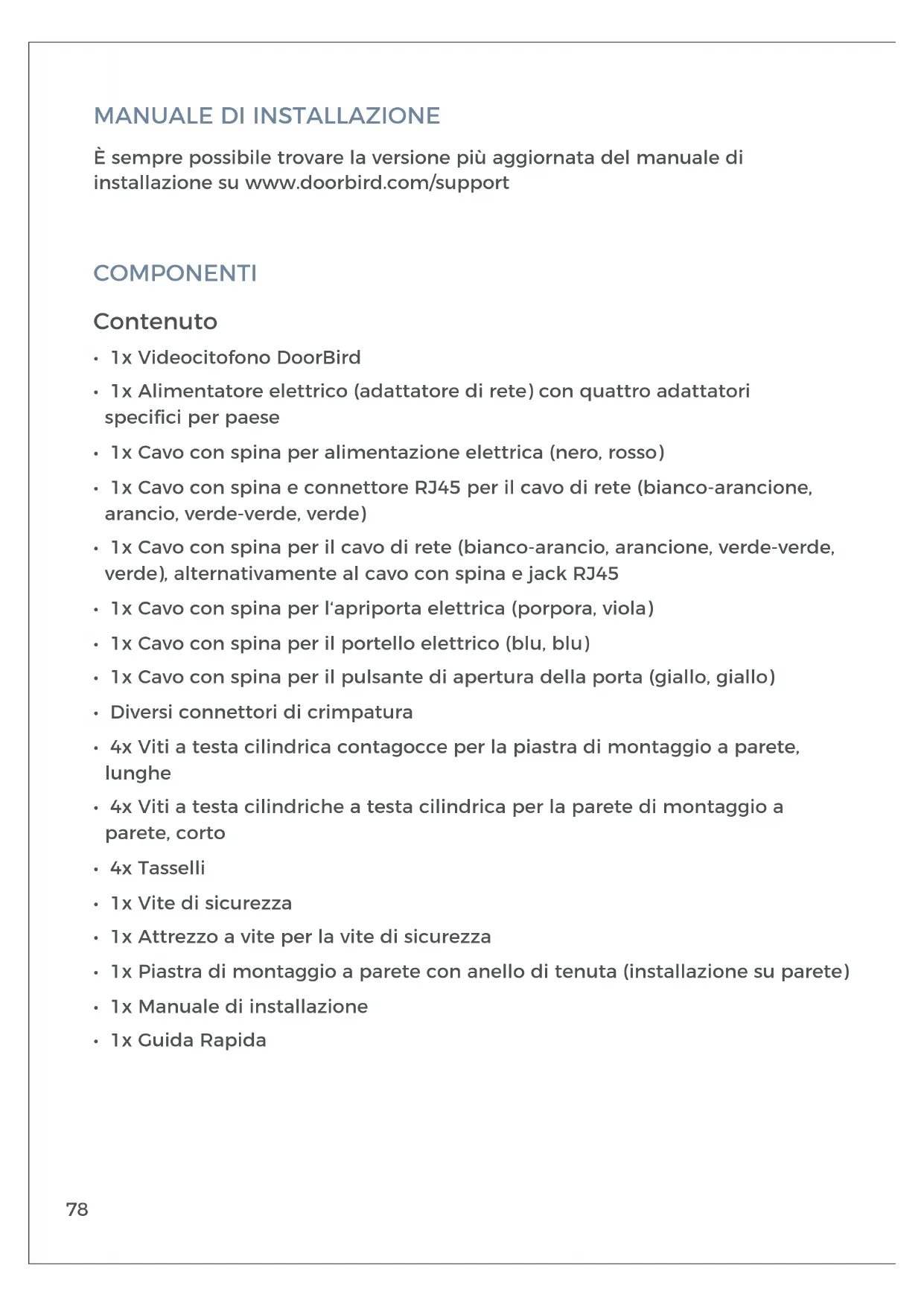

COMPONENTI

#

• 1x Videocitofono DoorBird
• 1x Alimentatore elettrico (adattatore di rete) con quattro adattatori specifici per paese
• 1x Cavo con spina per alimentazione elettrica (nero, rosso)
• 1x Cavo con spina e connettore RJ45 per il cavo di rete (bianco-arancione, arancio, verde-verde, verde)
• 1x Cavo con spina per il cavo di rete (bianco-arancio, arancione, verde-verde, verde), alternativamente al cavo con spina e jack RJ45
• 1x Cavo con spina per l'apriorta elettrica (porpora, viola)
• 1x Cavo con spina per il portello elettrico (blu, blu)
• 1x Cavo con spina per il pulsante di aperture della porta (giallo, giallo)
  Diversi connettori di crimpatura
• 4x Viti a testa cilindrica contagocce per la piastra di montaggio a parete, lunghe
• 4x Viti a testa cilindriche a testa cilindrica per la parete di montaggio a parete, corto
  4x Tasselli
  1x Vite di sicurezza
• 1x Attrezzo a vite per la vite di sicurezza
• 1x Piastra di montaggio a parete con anello di tenuta (installazione su parete)
• 1x Manuale di installmente
  1x Guida Rapida

Videocitofono

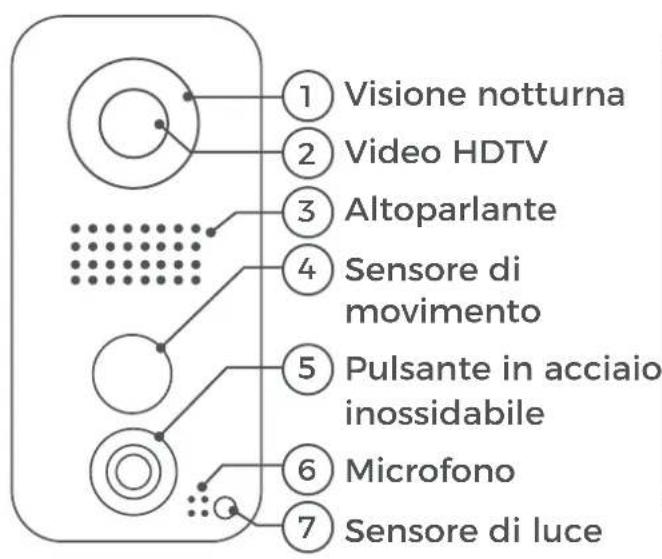

1) Visione notturna LED infrarossi extra luminosi, efficaci durante le ore di oscurità (luce infrarossa invisibile all'occhio umano, 850nm)
2) Video HDTV Lente semisferica ultra grandangolare, 180^
3) Altoparlante Altoparlante a banda larga di granidi dimensioni e con voce avanzata
4) Sensore di movimento Sensore di movimento a infrarossi 180^ per allarmi
5) Pulsante in acciaio inossidabile Con I'anello LED illuminato

(durante la notte),funge anche da LED di diagnostica

6) Microfono Con cancellazione attiva del rumore
7) Sensore di luce Per la modalità di visione notturna

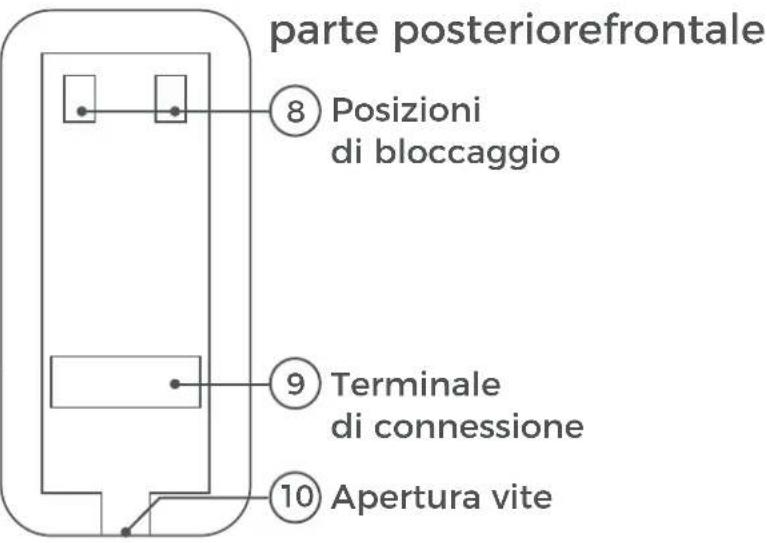

8) Posizioni di bloccaggio Per la piastra di montaggio
9) Terminale di connessione Per l'alimentazione elettrica, campanello, ecc.
10) Apertura vite Per la vite di sicurezza

VIDEOS

Ha bisogno di aiuto per l'installazione? Assicuratevi di guardare i nostri video di installazione che possono essere trovati all'indirizzo http://www.doorbird.com/support

Ogni singolo passaggio dell'installazione è chiaramente documentato nei video.

INSTALLAZIONE

Tutti i passaggi che seguono devono essere eseguiti con cura da un attività competente, tenendo conto delle norme di sicurezza applicabili. Se avete qualunque domande, contattaci direttamente o uno specialista competente. Assicurarsi che tutti i cavi utilizzati per l'installazione siano incontaminati lungo tutte la loro lunghezza e siano approvati per quello tipo di utilizzo.

Componenti di rete e velocità di rete

Assicurati che la velocità di caricamento della connessione Internet sia almeno 0,5 Mbps. è anche possibile eseguire un test di velocità in qualsiasi momentotramite l'applicazione DoorBird. L'esperienza dell'utente è altrettanto buona quando la velocità di rete, la stabilità della rete e la qualità dei componenti di rete, come il router di Internet e punti di accesso WiFi o ripetitori WiFi. Assicurarsi inoltre che i componenti di rete non siano più vecchi di due anni, siano stati prodotti da un noto produttore e che siano installati l'ultimo firmware.

Se quosti requisiti non dovessero essere soddisfatti, potrebbe verificarsi, ad esempio, che le prestazioni audio e video siano scarse o le notifiche di spinta sono in ritardo o non arrivano affatto allo smartphone o alla tablet.

Internet ad alta velocità (via linea fissa): DSL, cavo o fibra ottica
Rete: 802.11b/g/n 2,4 GHz o Ethernet, con DHCP

PASSO 1: SPEGNIMENTO DELL'ALIMENTAZIONE

Spagnere l'alimentazione a tutti i cavi che conduccono alla posizione di montaggio,cisione il portello della porta,l'apriorta elettrica,l'alimentatore per il videocitofono ecc.

PASSO 2: SMANTELLARE IL CAMPANELLO ESISTENTE

Se ci fosse più un campanello sulla parete esterna della casa, smontalo.

PASSO 3: DETERMINARE LA POSIZIONE DI MONTAGGIO

Stazione videocitofono utilizza una lente ultra-larga emisferica, in modo che,anche quando la persona si trovava ad una distanza minima di 50 cm alla stazione videocitofono è sufficiente spessore ridotto e la visione è ottimale.

È importante comprehende che l'obiettivo non è regolabile meccanicamente, quando si consiglia di installare l'obiettivo della fotocamera ad un'altitudine di almeno 145 cm (57 pollici). É possibile controllingeso prima del montaggio finale. Premere la piastra di montaggio contro la parete nel luogo di installmentazione desiderata e segnare i fori con una matita. Nuovamente rimuovere la piastra di montaggio. Assicuratevi che nessun cavo sul muro dietro i fori.

PASSO 4: ALIMENTAZIONE ELETTRICA

Il videocitofono può essere alimentata da due semplici fili di campanello utilizzato l'alimentatore (adattatore di rete) in dotazione o via PoE (Power over Ethernet) utilizzando un cavo di rete. Il videocitofono può essere fornita in另一种a con un alimentatore DIN-rail che è possibile ottenere da loro direttamente.

Il videocitofono non utilizza la potenza della batteria. L'utilizzo di un alimentatore di rete consente la trasmissione e la visualizzazione di video in diretta su richiesta in qualsiasi momento e non solo se un visitatore ha premuto il campanello.

Alimentazione elettrica tramite l'alimentatore (adattatore di rete)

Due fili isolati sono necessari per alimentare il videocitofono inserendola nella rete elettrica. Questi fili sono normalmente più presenti e sono liberamente accessibili una volta rimioso il campanello precedente. Utilizzare solo l'alimentatore fornito insieme al videocitofono o un alimentatore DIN-rail che è possibile ottener da moi separamente, dal momento che questo è stato stabilmente stabilizzato elettricamente e dotato di un dispositivo integrato di riduzione delle interferenze audio. Altre unità di alimentazione potrebbero restruggere il videocitofono o causare una scarsa qualità di trasmissione. La garanzia scade automaticamente se si utilizza un'unità di alimentazione diversa. L'alimentatore è collegato a una presa a muro all'interno della casa, di solito dove i due fili del tuo campanello precedente vengono fuori alla parete all'interno della casa.

Non collegare anymore l'alimentatore nella presa di corrente. Collegare l'alimentatore all'interno della casa con il connettore di crimpatura fornito e con i due fili che si desidera utilizzato per alimentare il disposativo.

Alimentazione elettrica via PoE (come alternatively)

Per alimentare il videocitofono tramite un interrottore PoE (ad es. D-Link DGS-1008P) o iniettore PoE (ad es. DoorBird Iniettore PoE Gigabit A1091) in conformità alla norma PoE IEEE 802.3af Modalità A, i quattro cavi con i numeroi 1, 2, 3 e 6 di un di rete Cat.5 o meglio devono essere utilizzati. è necessario utilizzato un di rete Cat.5 o meglio perché i segnali di rete possono essere trasmessi solo su cavi completamente isolati, schermati e torsionati. Se si utilizeszza PoE come fonte di alimentazione, l'interfaccia WiFi del videocitofono è automaticamente inattiva e i quattro fili per PoE formano contemporaneamente il collegamento dati. Il videocitofono non si avvia se il loro PoE Switch o PoE iniettore non supporta la modalità PoE Standard IEEE 802.3af Mode A (vedere Diagnostica LED e Diagnostica-Suoni).

1. Scollegare l'interruttore PoE o l'iniettore PoE alla rete elettrica.
2. Inserire il cavo di rete nel site di installatione del videocitofono.

Non collegare l'alimentazione elettrica dall'alimentatore (adattatore di rete) con l'alimentazione tramite PoE.

PASSO 5: ULTERIORI CONNECTIONI (OPZIONALE)

Se lo si desidera, collegare i cavi aggiuntivi al site di installatione del videocitofono. I fili o le opzioni di collegamento indicate in questa categoria sono facoltativi.

Collegamento dell'unità a una rete

È possibile collegare il videocitofono alla rete esistente tramite WiFi o utilizzato alternativamente un cavo di rete (Ethernet). Per motivi di stabilità della rete, si consiglia principalmente di utilizzato un cavo di rete, in quanto WiFi è sensibile alle interferenze (intervallo, pareti delle case che agiscono come scudi, affidabilità delle prestazioni, reti WiFi di terme parti, trasmettitori wireless che causano interferenze nell'area ecc.).

Assicurarsi di utilizzato quattro fili isolati, schermati e torsionati di un cavo di rete in conformità con lo standard Cat.5 o meglio.

Il videocitofono può essere alimentata da PoE o utilizzando

l'alimentatore fornito. Se si utilizza PoE come fonte di alimentazione, l'interfaccia WiFi del videocitofono rimane inattiva. Utilizzare solo quattro fili (1, 2, 3 e 6) di un cavo di rete che soddisfa lo standard Cat.5 o uno migliorare.

Gli altri quattro fili del cavo di rete (4, 5, 7 e 8) non sono richiesti.

Collegare il cavo di rete nella casa al router Internet o all'interruttore PoE o all'injector PoE collegato al router Internet.

Aperture elettrici

Il videocitofono dispone di un contatto di relè a potenziale zero per una porta elettrica standardizzata, un cancello o un garage (due fili). C'è la possibilità di accendere tutti gli apriorta elettrici che funzionano ad una potenza massima di 1 A nelle intervallo di tensione fino a 24 V (AC/DC).

Il videocitofono non fornisce la propria alimentazione per l'apriorta elettrica. Questo viene fornitotramite l'alimenta zione separata dell'apertura elettrica della porta.

È possibile saperne di più sull'installazione dell'alimentazione elettrica dal manuale di struzioni o dalle specifiche tecniche del loro apriorta. Per qualsiasi domanda su diessa, si prega di contattare il produttore del loro apriorta.

É possibile trovare l'apriorta elettrica compatibile e uno schema di cablaggio di esempio all'indirizzo www.doorbird.com/support

Due fili isolati.

Convenzionale campanello elettrico

Se qualcuno squilla il suo videocitofono, riceverai immedia tamente una notifica di spostamento con suono/ vibrazione sul suo smartphone o tablet. Inoltre, il videocitofono è dotata di un contatto a relè a zero potenziale per collegare un normale segnale elettrico della porta all'interno dell'edificio. Il contatto del relè può essere utilizzato per attivare la tensione di funzionamento separata del cancello della porta o la battuta della porta tramite il suo ingresso di trigger. Se viene attivata la tensione di esercizio della porta, non deve essere maggiore di 24 V (AC/DC). Il consumo di energia non deve superare 1 A. Il videocitofono non fornisce la propria alimentazione elettrica per la porta. Cio è fornito tramite l'alimentazione separata del suo cancello tradizionale. Se avete qualunque domande, si prega di contattare il produttore del suo cancelllo porta. è possibile trovare i portoni compatibili con porta e uno schema di cablaggio di esempio all'indirizzo www.doorbird.com/support

Due fili isolati.

Pulsante convenzionale apriorta

Se un apriorta elettrico è collegato alla stazione videocitofono, l'apriorta può essere aperto da App e cui sono più essere controllato direttamentetramite un pulsante a zero potenziale che si trovare nell'interno dell'edificio, cioè un pulsante di aperture della porta. Inoltre, il pulsante apriorta deve essere collegato al terminale di collegamento fornito. Assicurarsi di non aggiungere tensione supplementare a quel dato. è possibile trovare pulsanti compatibili per aprire le porte e uno schema elettrico di campionamento su www.doorbird.com/support

Due fili isolati.

PASSO 6: TASSELLI

Se la parete esterna della casa non è in legno, bisogna eseguire quattro fori di diametro di 5 mm nel muro e quando insertire i fori forniti nei fori. Se la parete esterna della casa è in legno, di solito non si richiede alcun tassello. Esistono tasselli speciali per l'assemblaggio del videocitofono su una parete isolante, ad es. Pinze isolanti Fischer. Si prega di controllingare con il proprio produttore di materiaile isolante quali tipi di tasselli raccomandano.

PASSO 7: FISSARE LA PIASTA RI MONTAGGIO

Inserire i cavi che si desidera collegare al videocitofonoattraverso l'apertura nella piastra di montaggio fornita. Posizionare la piastra di montaggio sulla parete esterna della casa e utilizzato le viti fornite per posizionarla nei tasselli o sulla parete. La piastra di montaggio per il videocitofono è stata progettata in modo tale da poter essere installataanche su pareti irregulari,quindi non è completamente piatta. Le pareti parzialmente più grandi sul retro servono ancche a stabilizzare i livelli di temperatura e umidità.

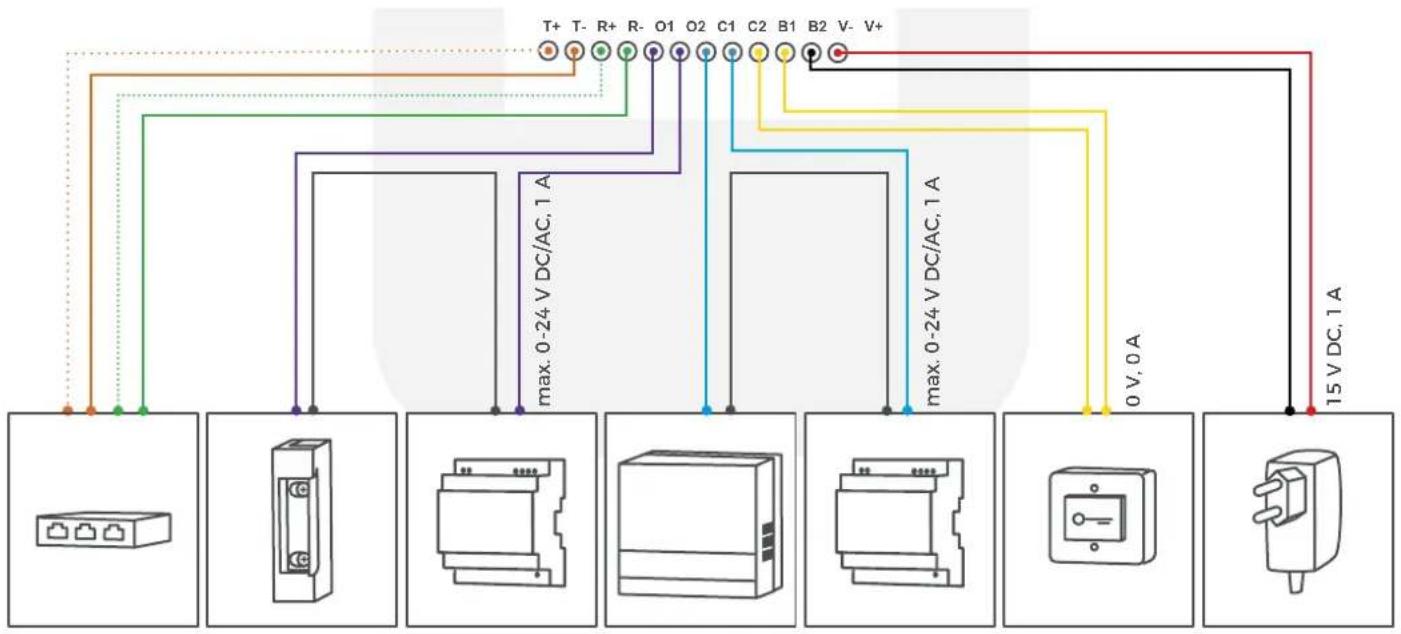

PASSO 8: PREPARAZIONE DEI CAVI

Rimuovere circa 5 mm di materiale isolante alla fine dei cavi che si desidera collegare al Videocitofono.

È possibile collegare convenientemente e in modo sicuro il videocitofono tramite il cablaggio dei cavi colorato sul retro della porta videocitofono. Per collegare i cavi in dotazione ai fili, utilizzare i connettori o le morsettiere appropriati. I connettori a crimpare accompagnati sono resistenti alle intertemperie e sono dotati di tubi termoretraibili che possono essere sigillati dopo l'assemblaggio, ad esempio, utilizzato attendamente una pistola a caldo.

CONNETTORE	DESCRIZIONE CAVI
T+	Cavo di rete bianco e arancione (Number 1, Trasmissione dati +)	bianco-arancio
T-	Filo cavo a rete arancione (number 2, dati trasmessi -)	arancio
R+	Cavo di rete bianco e verde (Number 3, Ricercazone dati +)	bianco-verde
R-	Cavo di rete verde (number 6, dati di ricezione -)	verde
O1 Apertura porta elettrica (potenziale zero) viola
O2 Apertura porta elettrica (potenziale zero) viola
C1 Campanello elettrico (potenziale zero) blu
C2 Campanello elettrico (potenziale zero) blu
B1 Pulsante di aperture della porta giallo
B2 Pulsante di aperture della porta giallo
V- Alimentazione elettrica, polo positivo (+) nero
V+ Alimentazione elettrica, polo positivo (+) rosso

Fare attenzione quando si collegano i cavi. Collegare i cavi in modo sbagliato potrebbe distruggere la stazione video porte.

PASSO 10: MONTAGGIO FINALE

Montare il videocitofono sulla piastra di montaggio. Il videocitofono fara clic sulle posizioni di bloccaggio previste per la piastra di montaggio. Utilizzare la vite di sicurezza accompagnata con lo strumento appropriato per fissare il videocitofono alla parte inferiore della piastra di montaggio.

PASSO 11: ATTIVAZIONE DEL VIDEOCITOFONO

Accendere l'alimentazione dei cavi che conduccono nuovamente alla posizione di montaggio. É possibile verificare se l'alimentazione è stata correttamente collegata dal LED di diagnostica (si accende quando la corrente è stata collegata correttamente per un massimo di cinque minuti e continuamente in modalità visione notturna). La stazione video porte è pronta per l'opération (avvio del processo, eventuali aggiornamenti software, ecc.)

Una volta emessa un suono di diagnosi breve dall'altoparlante integrato. Questo più durare fino a 5 minuti. Se non si sente un segnale acustico, controllare l'alimentazione. Verificareanche se avete utilizzato un alimentatore a muro e non PoE e se avete collegato correttamente il polo positivo e il polo negativo al videocitofono.

PASSO 12: SCARICARE E INSTALLARE L'APPLICAZIONE

Scaricare l'applicazione „DoorBird" di Bird Home Automation sul suo dispositivo mobile dall'app store Apple Store o dal negotio Google Play. É sempre possibile trovare la versione più aggiornata del manuale App su www.doorbird.com/support

Se si utilizes WiFi per il collegamento del videocitofono al router Internet, passare a DoorBird App „Impostazioni> Configurazione WiFi" e seguire le istruzioni. Se ha terminato l'impostazione Wi-Fi o hai collegato il videocitofono al router Internettramite un cavo di rete, vai a DoorBird App „Impostazioni> Aggiungi dispositivo" e fare clc sull'icona del codice QR nel campo „Utente". Scansiona il codice QR dell'utente trovato sul „Passaporto Digitale" che accompanies la videocitofono.

Se ha problemi nell'aggiungere la stazione di videocitofono all'app, controlling se la stazione videocitofono è in linea (www.doorbird.com/checkonline). Se la stazione non è in linea, controllare nuovamente la connessione WiFi o la connessione di rete.

Poiché Apple utilizes microfoni, altoparlanti e componenti audio digitali di altissima qualità, perfettamente in sintonia con l'altra, la qualità della你可以 con un iPhone o iPad è di solito notevolmente migliorare rispetto a uno smartphone Android o tablet Android.

Questa spia luminosa a LED si accende solo per cinque minuti dopo che la stazione video porte è stata fornita con alimentazione (e continuamente durante la notte). Si illumina non appena la stazione video porte viene fornita con alimentazione.

• Illuminato: il dispositivo è alimentato

DIAGNISTICO-SUONI

Dopo circa due o cinque minuti, la Video Door Station emette brevi suoni diagnostici dopo che è stato collegato alla rete elettrica.

1x suono diagnostico: il videocitofono è collegato a Internet
- 2x suoni diagnostici: Il Videocitofono è in grado di comuncare con il router, ma non può accederate a Internet
3x suoni diagnostici: Il videocitofono non ha alcuna connessione con la rete

NOTI LEGALI

Revisione generale

1. DoorBird é un marchio registrato di Bird Home Automation GmbH.
2. Apple, il logo Apple, Mac, Mac OS, Macintosh, iPad, Multi-Touch, iOS, iPhone e iPod touch sono marchi di Apple Inc.
3. Google, Android e Google Play sono marchi di fabbrica di Google, Inc.
4. Tutti gli altri nomi di società e prodotti sono essere marchi commerciali delle rispettive società con cui sono associate.
5. Ci riserviamo il diritto di apportare modifiche ai nostri prodotti per l'avanzamento tecnico. I prodotti visualizzati possonoanche sembrare diversi dai prodotti forniti in base al miglioramento continuo.
6. Riproduzione o utilizzato di testi, illustrazioni e fotto contenate in quello manuale di istruzioni su qualiasi supporto,anche se solo in forma di estratti, sono consentiti solo con il nostro consenso scritto.
7. La progettazione di questo manuale è soggetta alla protezione del copyright. Non accettiamo alcuna responsabilità per eventuali errorsi o errorsi di erre o errorsi di stampa (anche in caso di specifiche tecniche o grafici e schizzi tecnici).

Legge sulla responsabilità del prodotto

1. Tutti i prodotti coperti da quello manuale di istruzioni possono essere utilizzati solo per gli scopi specificati. In caso di dubbi, consultare uno specialista qualificato o il nostro team di supporto.
2. I prodotti forniti con tensione (in particolare la tensione di rete 110-240V) devono essere scollegat dall'alimentatore prima di aprire o di collegare i cav
3. Le eventuali perdite o danni derivanti dall'intervento o le modifiche apportate ai nostri prodotti o la manutenzione impropria sono escludi dalla responsabilità. Lo stesso vale per l'immagazzinamento improprio o per gli effetti esterni.
4. Quando si tratta di tensione di rete da 110-240V o con prodotti a corrente continua oa batteria, devono essere rispetto le linee guida applicabili, ad es. Linee guida per adire alla compatibilità elettromagnetica; o

La direttiva a bassa tensione. Il lavoro deveseisser eseguito solo da un esperto qualificato.

1. I nostri prodotti sono conformi a tutte le direttive tecniche e le norme sulla telecomunicazione applicabili in Germania, nell'UE e negli Stati Uniti.

Sicurezza dei dati

1. Per garantire la massima sicurezza, il dispositivo utilizza le stesse technologie di crittografia utilizzate nel banking online. Per la tua sicurezza, nessuna porta di inoltro o DynDNS è utilizzato.
2. Il centro dati per l'accesso remoto su Internettramite un'applicazione si trova nell'UE e funziona in linea con gli standard di sicurezza più rigorosi.
3. Video Door Station: in molti paesi il video e il segnale vocale possono essere trasmessi solo una volta che un visitatore ha inciso il campanello (questa funzionalità è disponibile a causa delle considerazioni sulla privacy dei dati è configurabile nell'applicazione).
4. Eseguire il montaggio in modo tale che l'intervallo di rilevazione della fotocamera limita il dispositivo esclusivamente all'area di ingresso immediata.
5. Il dispositorio viene fornito con una storia di visitatori integrata. è possibile attivare / disattivare但这a funzione come richiesto (questa funzionalità è disponibile a causa delle considerazioni sulla privacy dei dati). Se但这a funzione è abilitata, fino a 20 visitatori vengono archiviati direttamente all'interno dell'elettronica del dispositorio, completà di un'immagine, data e ora. Utilizzato但这a funzione in conformità alle normative statutarie specifiche del paese applicabili nel site diInstallatione (obbligo di notifica / archivazione).
6. Se necessario, informare i visitatori che il dispi-sitivo è stato installato, in un luogo idoneo e in una forma adeguata.
7. Se necessario, informi i visitatori che un sensore di movimento è stato installato in un luogo idoneo e in una forma adeguata. Il sensore di movimento può essere spento, se necessario,tramite l'app.
8. Osservare tutte le normative statutarie specifiche del paese in materia di utilizzo di componenti di sorveglianza e sorveglianza di sicurezza applicabili nel sito di installmente.

Gli aggiornamenti del software e del sistema operativo (i cosiddetti, "aggiornamenti del firmware") vengono generalmente installati automaticamente, se tecnicamente possibile, sui prodotti di Bird Home Automation GmbH via Internet. Gli aggiornamenti automatici del firmware mantengono aggiornato il software dei prodotti in modo che funzionino sempre in modo fidabile, sicuro ed efficente. Grazie ad un ulteriore sviluppo, le funzioni sono essere aggiunte, estese o leggermente modificate. Modifiche importanti o limitazioni alle funzioni esistenti si verificano generalmente se Bird Home

Automation GmbH lo ritiene necessario (ad es. per motivi di protezione dei dati, sicurezza dei dati o stabilità, o per mantenerle aggiornate). Quando è disponibile un aggiornamento del firmware, i server di Bird Home Automation GmbH generalmente lo distribuiscono automaticamente a tutti i prodotti compatibili collegati a Internet o ai server di Bird Home Automation GmbH. Questo processo è graduale e può richiedere diverse settimane. Non appena un prodotto riceve un aggiornamento del firmware, ilsystema viene installato e si riavvia da solo. Gli aggiornamenti del firmware installati non possono essere annullati. Poiché i prodotti e il software di Bird Home Automation GmbH non sono escludamente prodotti specifici del cliente, un cliente non può negare un aggiornamento automatico se il prodotto è collegato a Internet o al server di Bird Home Automation GmbH.

Editore
