BEDIENUNGSANLEITUNG D101S DoorBird

Installationsanleitung

IP Video Türstation

D10x Serie

Page 40-58

Bird Home Automation GmbH
Uhlandstraße 165
10719 Berlin
Germany

Web: www.doorbird.com Email: [e-mail]

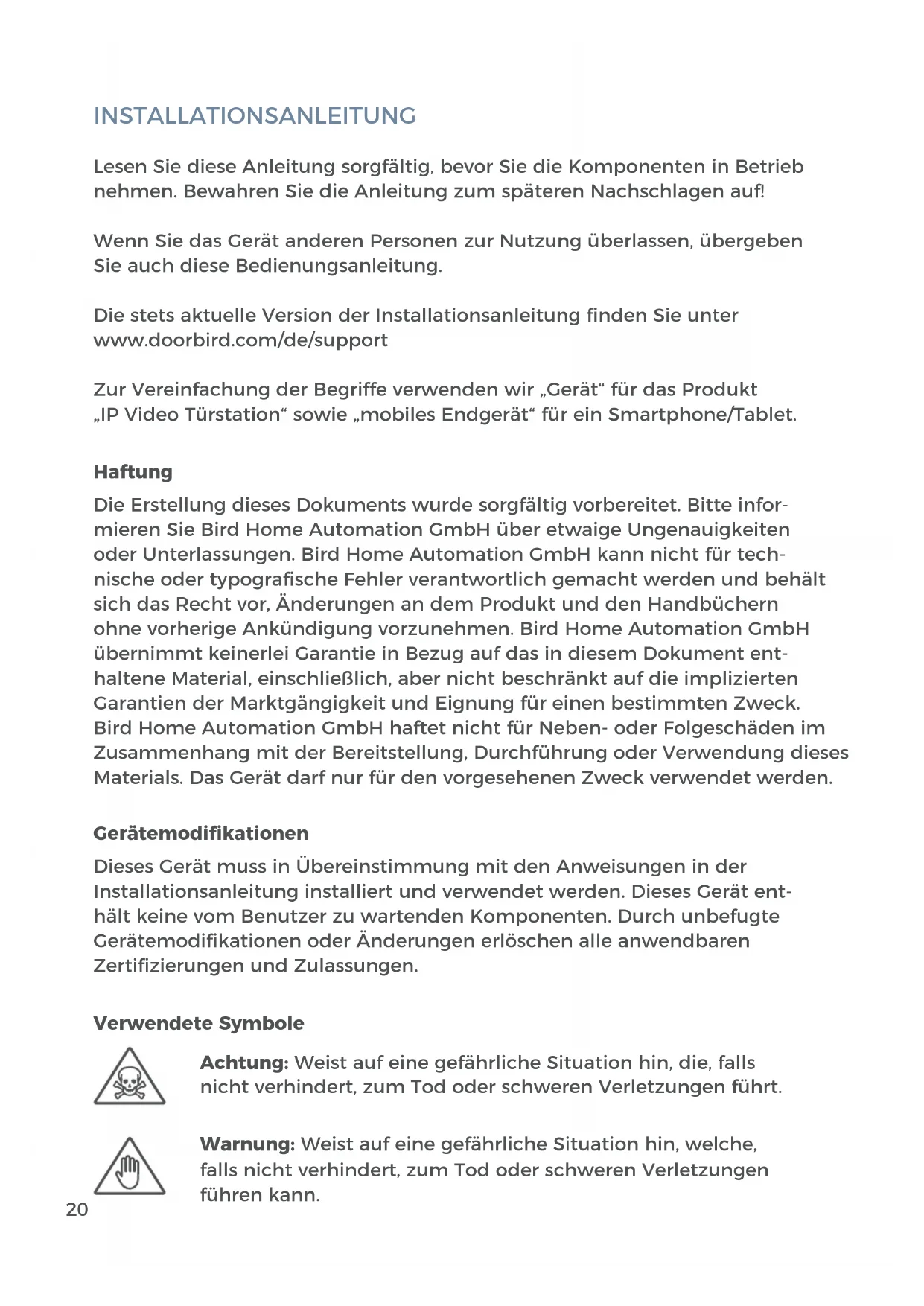

INSTALLATIONSANLEITUNG

Lesen Sie diese Anleitung sorgfältig, bevor Sie die Komponenten in Betriebnehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Die stets aktuelle Version der Installationsanleitung findsen Sie unter www.doorbird.com/de/support

Zur Vereinfachung der Begriffe verwenden wir „Gerät“ für das Produkt „IP Video Türstation“ sowie „mobiles Endgerät“ für ein Smartphone/Tablet.

Haftung

Die Erstellung these Dokuments wurde sorgfältigVBorbereitet.itte informieren Sie Bird Home Automation GmbH uber etwaige Ungenauigkeiten oder Unterlassungen. Bird Home Automation GmbH kann nicht fur technische oder typografische Fehler verantwortlich gemacht werden und behalt sich das Recht vor, Änderungen an dem Produkt und den Handbuchern ohne vorherige Ankündigung vorzunehmen. Bird Home Automation GmbH übernimmt keinerlei Garantie in Bezug auf das in dieser Dokument enthaltene Material, einschließlich, aber nicht beschränkt auf die implizierten Garantien der Marktgängigkeit und Eignung fur einen bestimmten Zweck. Bird Home Automation GmbH haftet nicht fur Neben- oder Folgeschäden im Zusammenhang mit der Bereitstellung, Durchführung oder Verwendung these Materials. Das Gerätarf nur fur den vorgesehenen Zweck verwendet werden.

Gerätemodifikationen

Dieses Gerät muss in Übereinstimmung mit den Anweisungen in der Installationsanleitung installiert und verwendet werden. Dieses Gerät enthalt keine vom Benutzer zu wartenden Komponenten. Durch unbefugte Gerätemodifikationen oder Änderungen erlösen alle anwendbaren Zertifizierungen und Zulassungen.

Verwendete Symbole

Achtung: Weist auf eine gefährliche Situation hin, die, falls nicht verhindert, zum Tod oder schweren Verletzungen führt.

Warning: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zum Tod oder schweren Verletzungen führen kann.

Vorsicht: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu geringfügiger oder mäßiger Verletzung führen kann.

Bitte beachten: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Sachschäden führen kann.

Wichtig: Weist auf wichtige Informationen hin, die den richtig Betrieb des Produkts gewährleisten.

Hinweis: Weist auf nützliche Informationen hin, die die optimale Verwendung des Geräts unterstützen.

Gefahrenhinweise

WARNING

• Einbau, Montage und Servicearbeiten elektrischer Geräte)dürfen ausschließlich durch eine Elektrofachkraft erfolgen. Bei Nichtbeachten besteht die Gefahr schwerer gesundheitlicher Schäden oder Lebens-. gefahr durch elektrische Stromschläge.
• Geräte mit 110-240 V Anschluss: Das Gerätarf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist der Netzstecker zuziehen.
• Benutzen Sie für die Stromversorgung des Gerätes ausschließlich das mitgelieferte Originalnetzteil oder einen in dieser Anleitung empfohlen. PoE-Switch/PoE-Injaktor (sofern das Gerät PoE unterstützt).
• Durch elektrostatische Aufladung kann bei direktem Kontakt mit der Leiterplatte das Gerät zerstört werden. Vermeiden Sie dazu ein direktes Berühren der Leiterplatte zu jeder Zeit.
• Norm EN 60065 bzw. EN 60950 bzw. EN 62368 beachten.

• Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionstörung aufweist. Im Zweifelsfall setzen Sie das Gerät von einer autorisierten Fachkraft prüfen.

• Offnen Sie das Gerät nicht. In solchen Fälle erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Das Gerät enthalt keine durch den Anwender zu wartenden Teile. Im Fehlerfall setzen Sie das Gerät von einer autorisierten Fachkraft prüfen.

• Aus Sicherheits-, Zulassungs- und Lizenzgrüden (CE/FCC/IC etc.) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
• Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zuspielern. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tuten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.
• Verlegen Sie Kabel stets so, dass diese keine Gefährdungen für Menschen und Haustiere darstellen.
• An Teilen im Gerät liegt Spannung an. Berühren Sie keine Teile, die nicht mit der Installation, der Verdraughtung oder dem Anschluss verbunden sind. Elektrische Stromschäge können die Folge sein.
• Halten Sie die Geräte von Wasser oder anderen Flüssigkeiten fern, die nicht als wetterfest gekennzeichnet sind.
• Führten Sie keine Installation durch und stellen Sie keine Verbindungen her, während die Stromversorgung eingeschaltet ist. Beschädigungen am Gerät oder elektrische Stromschläge können die Folge sein.
• Bevor Sie die Stromversorgung einschalten, stellen Sie safer, dass die Dühte nicht gekreuzt oder kurzgeschlossen sind. Feuer oder elektrische Stromschläge können die Folge sein.
• Hochspannung kann internvorhanden sein. Öffnen Sie das Gerät nicht. Elektrische Stromschläge können die Folge sein.
• Das Gerät ist nicht explosionsgeschützt. Nicht in der Höhe von Casen oder brennbaren Materialien installieren oder verwenden. Feuer oder Explosion können entstehen.

• Installieren Sie nicht zwei Stromversorgungen parallel zu einem einzigen Eingang. Feuer oder Beschädigung des Gerätes konnen entstehen. Achten Sie darauf, nur ein einziges Netzteil an das Gerät anzuschreiben.

• Schlieben Sie keinen Anschluss am Gerät an eine Netzstromleitung an. Feuer oder elektrische Stromschläge können die Folge sein.

• Stellen Sie sicher, dass das Netzkabel nicht beschädigt oder gequetscht ist. Wenn das Netzkabel gebrochen ist, kann es zu einem Brand oder elektrischen Stromschlag kommt.
• Nichts mit nassen Händen anstecken oder abziehen. Elektrische Stromschläge können die Folge sein.
• Führren Sie kein Metall oder brennbares Material in das Gerät. Feuer, elektrische Stromschäge oder Gerätestörungen können die Folge sein.
• Bestehende Verdrahtungen wie Türgongverdrahtung usw. können Hochspannungs-Wechselstrom enthalten. Schäden am Gerät oder elektrische Stromschläge können auftreten. Die Verdrahtung und Installation muss von einem qualifizierten Elektriker durchgeführt werden.
• Gerätemontage an Wand oder Decke: Vermeiden Sie Installationsorte, an denen das Gerät Erschüttterungen oder Stößen ausgesetzt ist.
• Bei Geräten mit Erdungsklemmen muss eine Erdung angeschlossen werden. Feuer oder Gerätestörungen können die Folge sein.
• Bei Geräten mit Kunststoffglas oder Echtglas, keinen hohen Druck auf das Glas ausüben. Bei Bruch kann es zu Verletzungen kommt.
• Bei Geräten mit LCD, wenn LCD beschädigt ist, nicht mit dem Flüssig-kristall in Kontakt kommt. Verletzungen können die Folge sein. Wenn nötig, spülen Sie den Mund aus, reinigen Sie ihre Augen oder Haut mit klarem Wasser für mindestens 15 Minuten und wenden Sie sich an ihren Arzt.
• Bringen Sie nichts auf dem Gerät an und verdecken Sie das Gerät nicht mit einem Tuch, Silikon, Klebstoff, Farbe, seperater Abeckung etc. Es konnen Feuer- oder Gerätestörungen auftreten.
• Installieren Sie das Gerät nicht an einer der folgenden Orte. Feuer, Stromschlag oder Gerätestörungen können die Folge sein.

• Orte unter direktem Sonnenlicht oder Orte in der Nähe von Heizgeräten, die in der Temperatur variieren.

• Orte mit Staub, Öl, Chemikalien, Schwefelwasserstoff (heiße Quellen).

• Orte, die extremer Feuchtigkeit und Luftfeuchtigkeit ausgesetzt sind, wie Bäder, Keller, Gewächshäuser, etc.
• Orte, an denen die Temperatur extrem niedrig ist, wie z. B. in einem gekühlten Bereich oder vor einer Klimaanlage.
• Orte, die Dampf oder Rauch ausgesetzt sind (z.B. in der Höhe von Heiz- oder Kochflächen).
• Orte, an denen Gerausch erzeugende Geräte wie Dimmschalter oder Wechselrichter-Elektrogeräte in unmittelbarer Höhe sind.

• Orte, die haufigen Vibrationen oder Stößen ausgesetzt sind.

• Bei Geräten mit Gegensprechfunktion ist darauf zu achten, dass ein Anruftest durchgeführt wird, bei dem beiden Gegensprechgeräte auf geringer Lautstärke eingestellt sind. Ein plötzlicher Anruf etc. kann ankommen und das Gehör schädigen.

• Wenn das Gerät nicht ordnungsgemäß Funktioniert,ziehen Sie den Netzstecker aus der Steckdose.
• Alle Geräte, die nicht als wetterfest gekennzeichnet sind, sind nur für den Innenbereich konzipiert und nicht im Freien zu benutzen.
• Geräte, die als wetterfest gekennzeichnet sind, nicht mit Hochdruckwasser besprühen. Gerätestörungen können die Folge sein.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Hand -habung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung.

Sicherheitsanweisungen

NOTICE

• Die Verwendung des Geräts muss unter Beachtung der ortlich geltenden rechtlichen Bestimmungen erfolgen.

• Lagern Sie das Gerät in einer trockenen und belufteten Umgebung.

• Achten Sie darauf, dass das Gerät[weder Stößen noch starkem Druck ausgesetzt ist.

• Installieren Sie das Gerät nicht an instabilen Halterungen, Oberflächen oder Wänden. Stellen Sie safer, dass das Material stabil genug ist, um das Gewicht des Geräts zu,tragen.
• Verwenden Sie bei der Installation des Geräts ausschließlich passende Werkzeuge. Ein zu großer Kraftaufwand mit Werkzeugen kann das Gerät beschädigen.
• Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel.
• Verwenden Sie zum Reinigen ein sauberes, trockenes Tuch.
• Verwenden Sie nur Zubehör, das den technischen Daten des Geräts entspricht. Dieses ist von Bird Home Automation GmbH erhältlich.
• Verwenden Sie ausschließlich Ersatzteile die von Bird Home Automation GmbH bereitgestellt oder empfohlen werden.
• Versuchen Sie nicht, das Gerät selbstständig zu reparieren. Wenden Sie sich bezüglich Reparatur und Wartung an Bird Home Automation GmbH.
• Halten Sie das Gerät mehr als 1 m (3,3") entfernt von Mikrowelle, Radio, TV, WLAN Router und anderen drahtlosen Geräten.
• Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon oder Signalübertragungsfunktion, installieren Sie die Dühte mehr als 30 cm (12") entfernt von 100-240 V Wechselstromverdraught. Ansonsten können Wechselstrom-induzierte Gerausche und/oder Geräte-Störungen auftreten.
• Installieren Sie das Gerät in einem Bereich, der für zukünftige Inspektionen, Reparaturen und Wartungen zugänglich ist.
• Wenn das Gerät in der Höhe eines Mobiltelefons verwendet wird, kann das Gerät gestört werden.
• Das Gerät kann beschädigt werden, wenn es fallen gelassen wird. Mit Vorsicht behandeln.

NOTICE

• Das Gerät wird während eines Stromausfalls außer Betrieb gesetzt.

• Bei Geräten mit Gegensprechfunktion oder eingebautem Laufsprecher oder eingebautem Mikrofon kann das Gerät in Bereichen, in denen Antennen von Mobilfunksenden, Radio- oder TV-Sendern in der Nähe sind, beeinträchtigt werden.

• Bei Geräten mit LCD-Bildschirm muss im Voraus darauffingewiesen werden, dass bei einem LCD-Panel, obwohl es mit sehr hohen Prázisions techniken hergestellt wird, unvermeidlich ein sehr kleiner Teil seiner Bildelemente nicht immer beleuchtet oder gar nicht beleuchten wird. Dies gilt nicht als Gerätefehler.

• Bei Geräten mit Gegensprechfunktion konnen Umgebungsgeräusche um das Gerät herum eine reibungslose Kommunikation behindern. Dies ist keine Fehlfunktion.

• Bei Geräten mit Benutzername/Passwort ist der Anwender für den Zugriff mittels Benutzername/Passwort auf das Gerät verantwortlich. Vergewissern Sie sich ein Passwort zu verwenden, das von einem Dritten nicht leicht erraten werden kann. Wir empfehlen Ohnen, das Passwort regelmäßig zuändern.

• Wir haften unter keinen Umständen für Schäden, die aufgrund von Fehlern in der Stromversorgung, Netzwerkgeräten oder Endgeräten auftreten; Ausfälle aufgrund von Internetanbietern und Mobilfunkanbietern; Ausfälle aufgrund von getrennten oder gestörten Leitungen und andere Übertragungsverluste, die es unwilling machen, unseren Dienst zu erbringen, sowie allen anderen Ursachen die außerhalb unserer Verantwortung liegen; Oder, wenn während der Übertragung ein Fehler oder fehlende Daten auftreten.

Transport

NOTICE

Bei Bedarf transportieren Sie das Gerät in der Originalverpackung oder einer entsprechenden Verpackung, so dass Schäden vermieden werden.

Gewährleistung

Informationen zur Gewährleistung des Geräts finden Sie unter www.doorbird.com/de/warranty

KOMPONENTEN

Inhalt

• 1x DoorBird Video Türstation
• 1x Steckernetzteil mit vier Landesadaptern
• 1x Kabel mit Stecker für die Stromversorgung (schwarz, rot)
• 1x Kabel mit Stecker und RJ45 Buchse für das Netzwerkkabel (weiß-orange, orange, weiß-grün, grün)
• 1x Kabel mit Stecker für das Netzwerkkabel (weiß-orange, orange, weiß-grün, grün), als Alternative zum Kabel mit Stecker und RJ45 Buchse
• 1x Kabel mit Stecker für den elektrischen Türoffner (lila, lila)
• 1x Kabel mit Stecker für den elektrischen Türgong (blau, blau)
• 1x Kabel mit Stecker für den Türoeffnertaster (gelb, gelb)
• Einige Stößverbinder
  4x Kreuzschlitz-Senkkopfschraube fur die Wandmontageplatte, lang
  4x Kreuzschlitz-Senkkopfschraube fur die Wandmontageplatte, kurz
  4xDubel
  1x Sicherheitsschraube
• 1x Schraub-Tool für die Sicherheitsschraube
• 1x Wandmontageplatte mit Dichtungssring (Aufputzmontage)
  1x Installationsanleitung
• 1x Quickstartanleitung

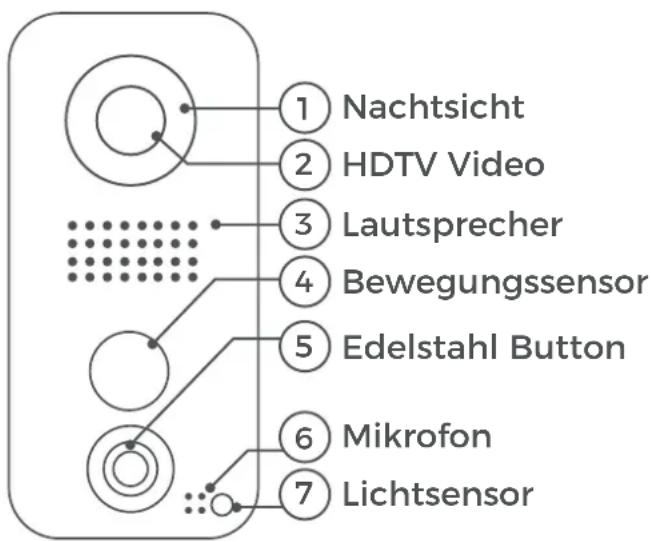

Video Türstation

1)Nachtsicht

Superhelle Infrarot-LEDs, sind im Dunklen aktiv (für Menschen unsichtbares Infrarotlicht, 850nm)

2) HDTV Video

Hemispheriche Ultraweitwinkel Linse, 180^

3) Lautsprecher

Großer und sprachoptimierter Breitbandlautsprecher

4) Bewegungssensor

180^ Infrarot Bewegungssensor für Alarmierung

5) Edelstahl Button

Mit beleuchteten LED Ring

(nachts), agiert auch als

Diagnose-LED

6) Mikrofon

Mit aktiver Gerauschunterrückung

7) Lichtsensor

Für den Nachtsichtmodus

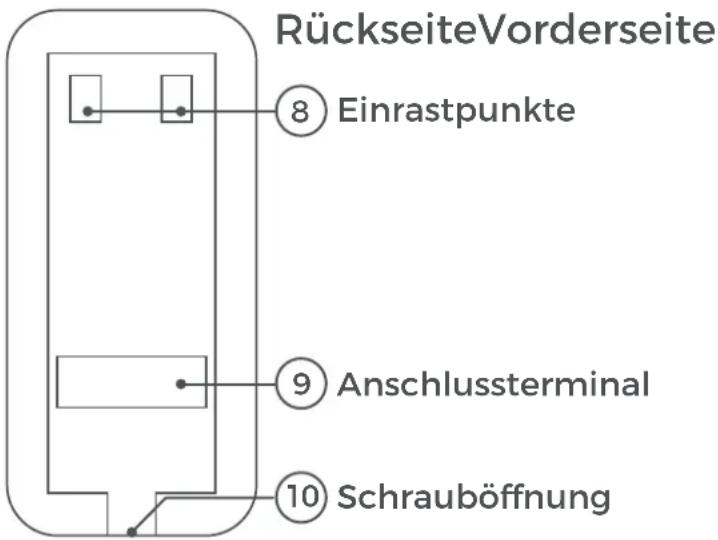

8) Einrastpunkte

Für die Montageplatte

9) Anschlussterminal

Für die Stromversorgung,

Türgong etc.

10) Schrauböffnung

Für die Sicherheitsschraube

VIDEO

Sie können die Installation durch unsere Installationsvideos auf www.doorbird.com/de/support begleiten setzen. In den Videos wird jeder Installationsschrift einzeln und gut dokumentiert dargestellt.

INSTALLATION

Alle folgenden Schritte sollenn von einem fachkundigen Erwachsenensorgsam und unter Berücksichtigung sämtlicher geltender Schutzvorschriften durchgeführt werden. Sollten Sie Fragen haben, wenden Sie sichitte direkt an uns oder einen kompetenten Fachmann. Achten Sie daraufuf, dass alle Drähte, die Sie für die Installation verwenden, über die gesamte Länge unbeschädigt und für die Verwendungsart zugelassen sind.

Netzwerkgeschwindigkeit und Netzwerkkomponenten

Stellen Sie sicher, dass ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügbar. Sie können über die DoorBird App jederzeit auch einen Geschwindigkeitsstest durchführren. Das Nutzererlebnis ist nur so gut wie ihre Netzwerkgeschwindigkeit, Netzwerkstabilität und Qualität ihrer Netzwerkkomponenten, wie z.B. Ihr Internetrouter und WLAN Access Points oder WLAN Repeater. Stellen Sie sicher, dass auch ihre Netzwerkkomponenten nicht äter als 2 Jahre sind, von einem namhaften Hersteller gefertigt wurden und über die neuste Firmware verfügen. Sind diese Voraussetzungen nicht erhält, kann es z.B. dazu kommt, dass Audio- und Videoverbindungen schlecht sind oder Push-Nachrichten verzögert oder gar nicht auf ihrem Smartphone oder Tablet ankommen.

High Speed Internet (Festnetz): DSL, Kabel oder Glasfaser

Netzwerk: 802.11b/g/n 2.4GHz oder Ethernet Netzwerk, mit DHCP

Schalten Sie den Strom samtlicher zum Montageort führenden Leitungen ab, d.h. z.B. den Strom für die Türstation, den Türgong, elektrischer Türoffner, PoE-Switch / PoE-Injektor etc.

SCHRITT 2: DEMONTAGE DER BESTEHENDEN TÜRKLINGEL

Montieren Sie, falls an der Hauswand bereits vorhanden, die bestehende Turklingel ab.

SCHRITT 3: MONTAGEORT FESTLEGEN

Die Video Türstation verwendet eine hemisphärische Ultraweitwinkel-Linse, so dass selbst bei einem minimalen Abstand der Person von 50 cm zur Video Türstation eine geringe Montagehöhe ausreicht. Daher ist das Objektiv auch Mechanisch nicht verstelltbar. Die Kameralinse sollte sich auf einer Höhe von mindestens 145 cm befinden. Sie sollen die korrekte Höhe vor der endgültigen Montage testen. Drücken Sie die Montageplatte am gewündschen Installations-ort gegen die Hauswand und markieren Sie mit einem Stift die Bohrlocher. Entfern den Sie die Montageplatte wieder. Stellen Sie sicher, dass sich hinter den Bohrlochern keine Leitungen in der Hauswand befinden.

Setzen Sie das Gerät keinem direktem Sonnenlicht aus. Die Gehäusetemperaturen kann die maximal zulässige Temperaturgrenze über-schreiben. Dies kann zu Beschädigungen elektrischer und mechanischer Komponenten des Gerats und zu Verletzungen führen, insbesondere bei der Berührung von Außenteilen des Gerats. Weiße und helle silberfarbene Frontblenden absorbieren weniger Sonnenlicht als dunkle.

Ein Bildsensor darf keiner direkten Sonneneinstrahlung über länger Zeit ausgesetzt werden. Direkte Sonneneinstrahlung lasst die Kamera „erblinden" und kann die kleinen Farbfilter auf dem Bildensorchip dauerhaft beschädigen.

Ein durch direkte Sonneneinstrahlung hervorgerufener Defekt ist nicht von der Gewährleistung abgedeckt.

SCHRITT 4: STROMVERSORGUNG

Die Video Türstation kann mit dem mitgelieferten Steckernetzteil über zwei einfache Klingeldrähte oder per PoE (Power over Ethernet) über ein Netzwerkkabel mit Strom versorgt werden. Optional kann die Video Tür station auch mit einem Hutschienennetzteil, das Sie direkt von uns beziehen können, mit Strom versorgt werden.

Die Video Türstation hat keine Batterie als Stromversorgung. Eine Netzstromversorgung erlaubt On-demand live Video, jederzeit, und nicht nur, wenn ein Besucher die Turklingel betägt hat.

Stromversorgung per Steckernetzteil

Zur Stromversorgung der Video Türstation per Steckernetzteil werden zwei iso lierte Drahte benötigt. Diese Drahte sind im Normalfall bereits vorhanden und frei, wenn Sie die bestehende Türklingel abmontiert haben. Verwenden Sie ausschließlich das mitgelieferte Steckernetzteil oder bei uns separat erhältliche Hutschienennetzteil, da diese speziell stabilisiert und mit einer integrierten Audio Störungsunterrückung ausgestattet sind. Andere Netzeleiten konnen die Video Türstation zerstären und schlechte Übertragungsqualität verursichen.

Durch Verwenden eines anderen Netzteils erlischt automatisch die Gewährleistung. Das Steckernetzteil wird im Innebereich Ihres Hauses, üblicherweise dort, wo die zwei Drahte ihrer vorherigen Turklingel im Hausinneren aus der Wand kommt, in eine Wandsteckdose gesteckt.

Stecken Sie das Steckernetzteil noch nicht in die Wandsteckdose. Verbinden Sie das Steckernetzteil im Hausinneren mit den mitgelieferten Stoßverbindern mit den zwei Drahten, die Sie für die Stromversorgung nutzen möchten.

Stromversorgung per PoE (alternativ!)

Zur Stromversorgung der Video Türstation per PoE Switch (z.B. D-Link DGS1008P) oder PoE Injektor (z.B. TP-Link TL-PoE150S) nach PoE Standard IEEE 802.3af Mode A werden die vier Drahte mit den Nummern 1, 2, 3 und 6 eines Cat.5 Netzwerkkabels oder better benutzt. Es muss zwingend ein Cat.5 Netzwerkkabel oder better zum Einsatz kommt, da Netzwerksignale nur über vollständig isolierte, abgeschirmte und verdrillte Kabel übertragen werden können. Wenn Sie PoE als Stromversorgung nutzen, ist die WLAN Schnittstelle der Video Türstation automatisch inaktiv, die vier Drahte für PoE sind dann gleichzeitig die Datenleitung. Sollte Ihr PoE Switch oder PoE Injektor keinen PoE Standard IEEE 802.3af Mode A unterstützen, wird die Video Türstation nicht starten (siehe Diagnose-LED und Diagnose-Tone).

1. Trennen Sie den vorgesehenen PoE Switch oder PoE Injektor vom Stromnetz. 2. Führn Sie das Netzwerkkabel zum Montageort der Video Turstation. Kombinen Sie die Stromversorgung per Steckernetzteil nicht mit der Stromversorgung per PoE.

SCHRITT 5: WEITERERE ANSCHLUSSE (OPTIONAL!)

Führer Sie, wenn gewünscht, weitere Drachte zum Montageort der Video Turstation. Die in thisem Abschnitt genommen Drachte bzw. Anschlussmöglichkeiten sind optional.

Netzwerkverbindung

Sie können die Video Türstation per WLAN oder alternatively per Netzwerkkabel (Ethernet) mit ihrem vorhandenen Netzwerk verbinden. Aus Stabilitätsgründen empfehlen wir grundsätzlich ein Netzwerkkabel zu nutzen, da WLAN störempfindlich ist (Reichweite, abschirmende Hauswände, Zuverlösigkeit, fremde WLAN Netze, störende Funksender in der Höhe und vieles mehr).

Vier isolierte, abgeschirmte und verdrillte Drahte eines Netzwerk-kabels nach Cat.5 Standard oder better.

Die Video Turstation kann über POE oder dem mitgelieferten Steckernetzteil mit Strom versorgt werden. Wenn Sie POE als Stromversorgung nutzen, ist die WLAN Schnittstelle der Video Turstation inaktiv.

Verwenden Sie ausschließlich vier Drahte (1, 2, 3, 6) eines Netzwerkkabels nach Cat.5 Standard oder better. Die anderen vier Drahte des Netzwerkkabels (4, 5, 7, 8) werden nicht benötigt und auch nicht an die Video Türstation angeschlossen.

Schließen Sie das Netzwerkkabel im Haus an ihren Internet router an bzw. an ihren PoE Switch oder PoE Injektor, der mit ihrem Internetruter verbunden ist.

Elektrische Türoffner

Die Video Türstation verfügt über einen potentialfreien Relaiskontakt für standardisierte elektrische Tur-, Tor- oder Garagenöffner (zwei Drahte). Es besteht die Möglichkeit, alle elektrischen Türoffner anzuschreiben, die im Spannungsbereich bis 24 V (AC/DC) bei einem max. Strom von 1 A arbeiten. Die Video Türstation liefert keine Spannungsvorsorgung, dies erfolgt durch die separate Spannungsvorsorgung des elektrischen Türoeffners. Die Spannungsvorsorgung konnen Sie der Anleitung bzw. den technischen Daten Ihres Türoeffners entnehmen. Bei Fragen hierzu kontaktieren Sieitte den Hersteller Ihres Türoeffners. Beispiele fur kompatible elektrische Türoffner und einen beispielhaften Anschlussplan finden Sie unter www.doorbird.com/de/support

Zwei isolierte
Drahte.

Herkömmlicher elektrischer Türgong

Wennejemand bei Ihnen an der Video Turstation klingelt,erhalten Sie umgehend eine Push-Nachricht mit Ton/Vibration auf Ihrsmarshophone/Tablet. Die Video Tur station verfugt zusammen furch den An schluss eines herkommlichen elektrischen Turgongs im Innenbereich uber einen potentialfreien Relaiskontakt. DerRelaiskontaktkanndazu verwendetwerden, die separate Betriebsspannung des Turgongs zu schalten oder den Turgong uber dessen Triggereingang zu aktivieren.Wenn die Betriebsspannung des Turgongs geschaltet werden soll,darf diese nicht groBer als 24 V (AC/DC)sein.Die Stromaufnahme darf max.1A betragen. Die Video Turstation liefert keine Spanningsversorgung, dies erfolgt durch die separate Spanningsversorgung ihres herkommlichen Turgongs.Bei Fragen hierzu kontaktieren Sieitte den Hersteller Ihres Turgongs.Beispiele fur kompatible Turgongs und einen beisielhaften AnschlussplanfindenSie unter www.doorbird.com/de/support

Zwei isolierte
Drahte.

Herkömmliche Türoffnertaster

Wenn an der Video Türstation ein elektrischer Türoffner angeschlossen ist, kann der Türoffner über die App und auch direkt über eine im Innebereich befindliche potential freie Taste oder Türoeffnertaste, angesteuert werden. Dazu ist die Türoeffnertaste an die davon vorgesehenen Klemmen am Anschlussterminal anzuschreiben. Beachten Sieitte, dass Sie keine zusätzliche Spannung

Zwei isolierte
Drahte.

auf den Kontakt geben. Beispiele fürCompatible Türoeffnertaster und einen beispiel haften Anschlussplan finden Sie unter: www.doorbird.com/de/support

SCHRITT 6: DÜBEL

Wenn es sich bei dem Material der Hauswand nicht um Holz handelt, bohren Sie vier Löscher mit einem Bohrer mit 5 mm Durchmesser in die Hauswand und stecken Sie dann die mitgelieferten Dübel in die Bohrlocher. Wenn es sich bei der Hauswand um Holz handelt, benötigen Sie im Normalfall keine Dübel. Für die Montage der Video Türstation an einer Wärmeschutzwand gibt es spezielle Dübel, z.B. Fischer Dammstoffdübel.itte klären Sie mit ihrem Dammstoffhersteller, welche Dübel von diesen empfohlen werden.

Führten Sie die Drahte, die Sie an die Video Türstation anschließen möchten, durch die darauf vorgesehene Öffnung in der Montageplatte. Drücken Sie die Montageplatte gegen die Hauswand und drehen Sie die mitgelieferten Schrauben in die Dübel bzw. in die Hauswand. Die Video Türstation bzw. Montageplatte wurden so entwickelt, dass diese auch an unebenen Wänden montiert werden kann und ist davon nicht gaz plan. Die rückseitigen teils größter dimensionieren Spaltmaße dienen u.a. dem Temperatur- und Feuchtigkeitsausgleich.

SCHRITT 8: DRAHTE VORBEREITEN

Entfernen Sie etwa 5mm der Isolierung am Ende der Drahte, die Sie an die Video Türstation anschließen möchten.

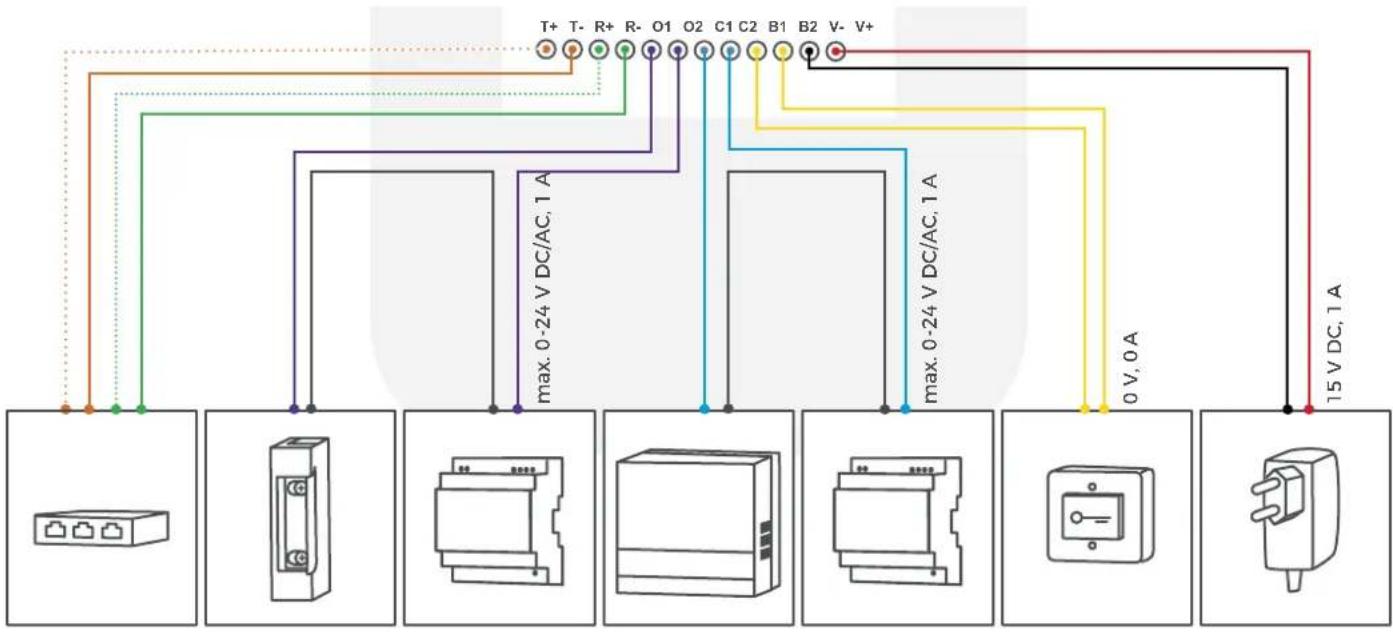

SCHRITT 9: DRAHTE ANSCHLIESSEN

Die Video Türstation verfügt auf der Rückseite für ein komfortables und sicheres Anschließlich der Drahte über ein Anschlussterminal mit Buchsen. Die einzeln den Kontakte am Anschlussterminal sind auf der Rückseite des Gehäuses beschriftet. Einige Anschlüsse am Anschlussterminal können bereits durch uns mit Kabeln für Sie vorbelegt sein. Nutzen Sie geeignete Stößverbinder oder Lüsterklemmen, um die mitgelieferten Kabel mit ihren Drahten zu verbinden. Die von uns beigelegten Stößverbinder sind wetterfest und verfügen über einen Schrumpfschlauch, der nach der Montage z.B. vorsichtig mit einem Heißluftfon versiegelt werden kann. Entfernen Sieitte die Kabel am Anschlussterminal, die Sie nicht benötigen.

ANSCHLUSS BESCHREIBUNG DRAHT

T+	Weiβ-oranger Draht des Netzwerkkabels (Nummer 1, Transmit Data +)	weiβ-orange
T-	Oranger Draht des Netzwerkkabels (Nummer 2, Transmit Data -)	orange
R+	Weiβ-grüner Draht des Netzwerkkabels (Nummer 3, Receive Data +)	weiβ-grün
R-	Grüner Draht des Netzwerkkabels (Nummer 6,Receive Data -)	grün
O1 Elektrischer Türoffner (potentialfrei) lila
O2 Elektrischer Türoffner (potentialfrei) lila
C1 Elektrischer Türgong (potentialfrei) blau
C2 Elektrischer Türgong (potentialfrei) blau
B1 Türoffnertaster gelb
B2 Türoffnertaster gelb
V-Netzteil Stromversorgung Minuspol (-) schwarz
V+Netzteil Stromversorgung Pluspol (+) rot

Bitte gehen Sie sorgsam beim Anschluss der Kabel vor, ein falscher Anschluss kann die Video Turstation zerstoren.

SCHRITT 10: ENDMONTAGE

Montieren Sie die Video Türstation an der Montageplatte. Die Video Türstation rastet an den für die Montageplatte vorgesehenen Einrastpunkten ein. Nutzen Sie die beiliegende Sicherheitsschraube und das dazu passende Schraub-Tool, um die Video Türstation an der Unterseite mit der Montageplatte zu fixieren.

SCHRITT 11: INBETRIEBNAHME

Schalten Sie den Strom der zum Montageort führenden Leitungen wieder an. Ob Sie die Stromversorgung richtig angeschlossen haben, sehen Sie anhand der Diagnose-LED (leuchtet, sobald man den Strom korrekt angeschlossen hat bis zu fünf Minuten, und permanent nachts). Die Video Türstation ist betriebsbereit (Bootvorgang, etwaige Softwareupdates etc.), sobald diese einen kurzen Diagnose-Ton aus dem integrierten Laufsprecher ausgegeben hat.

Dies kann bis zu fünf Minuten dauern. Sollten Sie keinen Piepton horen, prüfen Sieitte die Stromversorgung und ob Sie, wenn Sie ein Steckernetzteil und nicht PoE verwendet haben, den Pluspol und Minuspol korrekt an die Video Türstation angeschlossen haben.

SCHRITT 12: DOWNLOAD UND INSTALLATION DER APP

Laden Sie sich die App „DoorBird" von Bird Home Automation aus dem Apple App Store bzw. Google Play Store auf Ihr mobiles Endgerät. Die stets aktuelle Version der App Bedienungsanleitung findsie unter www.doorbird.com/de/support

Wenn Sie für die Verbindung der Video Türstation zu Ihrtern Internetruter WLAN verwenden, gehen Sie zuerst auf DoorBird App „Einstellungen > WLAN Setup" und folgen Sie den Anweisungen. Wenn Sie das WLAN Setup abgeschlossen haben oder die Video Türstation per Netzwerkkabel mit ihrem Internetruter verbunden haben, gehen Sie auf DoorBird App „Einstellungen > Gerät hinzufügen" und klichen Sie auf das QR-Code Symbol im Feld „Benutzer". Scannen Sie den Benutzer QR-Code auf dem der Video Türstation bei liegenden „Digital Passport".

Falls Sie Probleme beim Hinzufugen der Video Türstation zur App haben, prufen Sieitte, ob die Video Türstation online ist (www.doorbird.com/de/ checkonline). Sollte diese nicht online sein, prufen Sieitte die WLAN bzw. Netzwerkkabelverbindung der Video Türstation erneut.

Da Apple sehr hochwertige und perfekt aufeinander abgestimmte Mikrofone, Lautsprecher und digitale Audiokomponenten verwendet, ist die Sprachqualität mit einem iPhone oder iPad im Normalfall deutlich better als mit einem Android Smartphone oder Android Tablet.

DIAGNOSE-LED

These LED ist nur fünf Minuten lang beleuchtet, nachdem man die Video Türstation mit Strom versorgt hat (und permanent nachts). Sie leuchtet, sobald man die Video Türstation mit Strom versorgt.

• Beleuchtet: Gerät ist mit Strom versorgt

DIAGNOSE-TÖNE

Die Video Türstation gibt nach etwa zwei bis fünf Minuten kurze Töne zur Diagnose aus, nach dem man sie mit dem Stromnetz verbunden hat.

• 1x Diagnose-Ton: Die Video Turstation ist mit dem Internet verbunden
• 2x Diagnose-Ton: Die Video Türstation kann während den Router erreichen, nicht aber das Internet
  3x Diagnose-Ton: Die Video Turstation hat keine Netzwerkverbindung

ALLGEMEINES

Stromversorgung:

15 V DC (Netzteil 110 - 240 V AC)
oder Power over Ethernet (PoE 802.3af Mode-A)

Anschlüsse:

Strom, elektrischer Turoffner, Turgong, Turoffnertaster, Netzwerk

Wetterfest:

Ja, IP65

Zulassungen:

CE, IC, FCC, IP65

Betriebsbedingungen:

-20 bis +40^ / -4 bis 104^ Relative Luftfeuchtigkeit 10 bis 85% (nicht kondenserend)

Lieferumfang:

Video Türstation, Montageplatte, Steckernetzteil (weltweit, 110 - 240 V), Hutschienennetzteil separat erhältlich, Schraubenpaket, Quickstart Guide

Garantie:

Siehe www.doorbird.com/de/warranty

SYSTEMANFORDERUNGEN

Systemanforderungen:

Mobiles Endgerät: Neuestes iOS auf iPhone/iPad, neuestes Android auf Smartphone/Tablet

Internet: High-Speed Festnetz
Breitband Intemetanschluss, DSL,
Kabel oder Glasfaser, kein Socksoder Proxyserver

Netzwerk: 802.11 b/g/n 2.4 GHz oder Ethernet Netzwerk, mit DHCP

Empfohlene Montagehöhe:

Kameralinse sollte sich auf mindestens 145cm (57 in) befinden

VIDEO

Kamera:

HDTV 720p, dynamisch (VGA - HDTV)

Linse:

High-end Ultraweitwinkel hemisphärische Linse 180^ horizontal, 90^ vertical, entzerrt, IR-fähig

Nachtsicht:

Ja, Lichtsensor, automatischer IR-Cut Filter, 12 IR-LED

AUDIO

Audio Komponenten:

Lautsprecher und Mikrofon, Echo- und Rauschunterrückung

Audio Streaming:

Vollduplex

NETZWERK

WLAN:

802.11 b/g/n 2.4 GHz

Ethernet:

Anschlusskontakte, PoE

BEWEGUNGSSSENSOR

Typ:

Passiver Infrarotsensor (PIR)

Erfassungswinkel:

180°

Reichweite:

2 - 8 m (79 - 315 in) je nach

Umgebung

INTEGRIERTE FUNKMODULE

WLAN:

2,4 GHz, interne Antenne

OPTIONALES ZUBEHÖR

Separat erhältlich:

siehe www.doorbird.com/de/buy

Irrtumer und Änderungen vorbehalten.

RECHLICHE HINWEISE

Allgemeines

1. DoorBird ist ein registriertes Warenzeichen der Bird Home Automation GmbH.
2. Apple, das Apple Logo, Mac, Mac OS, Macintosh, iPad, Multi-Touch, iOS, iPhone und iPod touch sind Warenzeichen von Apple Inc.
3. Google, Android und Google Play sind Warenzeichen von Google, Inc.
4. Die Bluetooth® Wortmarke und Logos sind Warenzeichen von Bluetooth SIG, Inc.
5. Alle anderen Firmen- und Produktnamen können Warenzeichen der jeweiligen Firmen sein, mit denen sie in Verbindung gebracht werden.
6. Änderungen an unseren Produkten, die dem technischen Fortschriftdienen, behalten wir uns vor. Die abgebildeten Produkte können im Zuge der ständigen Weiterentwicklung auch optisch von den ausgelieferten Produkten abweichen.
7. Abdrucke oder Übernahme von Texten, Abbildungen und Fotos in beliebigen Medien aus dieser Anleitung - auch auszugsweise sind nur mit unserer ausrücklichen schriftlichen Genehmigung gestattet.
8. Die Gestaltung dieser Anleitung unterliegt dem Urheberschutz. Für eventuelle Irrtümer, sowie inhaltliche- bzw. Druckfehler (auch bei technischen Daten oder innerhalb von Grafiken und technischen Skizzen) übernehmen wir keine Haftung.
9. Unsere Produkte entsprechen den in Deutschland, der in Deutschland, EU und USA geltenden technischen Richtlinien, elektrischen Bestimmungen und Telekommunikationsbestimmungen.

Datenschutz und Datenicherheit

1. Für maximale Sicherheit verwendet das Gerät dieselben Verschlussungstechnologien wie beim Onlinebanking. Zu ihrer Sicherheit sind auch keine Portweiterleitungen oder DynDNS im Einsatz.
2. Der Standort des Rechenzentrums für den Fernzugriff per App über das Internet ist verbindlich in der EU, wenn der festgestellte Internet IP-Adressen Standort des Geräts in der EU ist. Das Rechenzentrum wird nach strengsten Sicherheitsstandards betreiben.
3. Video-, Audio- und jeder Überwachungsmethode können durch Gesetze geregelt werden, die von Land zu Land variieren. Überprüfen Sie die Gesetze in Ihr Region vor der Installation und Verwendung these Gerätes für Überwachungs-zwecke.

Wenn es sich bei dem Gerät um eine Turr, Innenstation oder Kamera handelt:

In vielen Ländern damit Videobild und Sprache erst dann übertragen werden, wenn ein Besucher geklingelt hat (Datenschutz, konfigurierbar in der App)
- Führn Sie die Montage so durch, dass sich der Erfassungsbereich der Kamera ausschließlich auf den unmittelbaren Eingangsbereich beschrankt.
Das Cerat verfügbar ggf. über eine integrierte Besucherhistorie und Bewegungssensor. Sie können diese Funktionen, wenn erforderlich aktivieren/deaktivieren.

Erkundigen Sie sich beim Eigentümer und ihrer Hausgemeinschaft, ob Sie diesen Produkt installieren und verwenden dürfen. Bird Home Automation GmbH übernimmt keine Verantwortung für den Missbrauch oder die Fehlkonfiguration dieseres Produkts, auch nicht durch unerwänschtes Öffnen einer Tür.

Bird Home Automation kann nicht für Schaden haftbar gemacht werden, die durch unsachgemäße bestehende Installationen oder unsachgemäße Installation entstehen.

Weisen Sie bei Erfordernis an geeigneter Stelle und in geeigneter Form auf das Vorhandensein des Geräts hin.

Beachten Sie alle am Installationsort geltenden relevanten landespezifischen gesetzlichen Regelungen für den Einsatz von Überwachungskomponenten und Überwachungskameras.

Software Updates bzw. Aktualisierungen des Betriebssystems (so genannte „Firmware-Updates") werden im Normalfall automatisch in die Produkte der Bird Home Automation GmbH über das Internet eingespielt, sofern technisch möglich. Mit automatischen Firmware-Updates wird die Software der Produkte auf dem neuesten verfügbarbaren Stand gehalten, damit sie stets zuverlüssig, sicher und leistungsstark arbeiten. Durch Weiterentwicklung konnen Funktionen im Zeitverlauf hinzugefügt, erweitert oder geringfällig geändert werden. Gröbere Änderungen bzw. Einschränkungen bereits vorhandener Funktionen erfolgen im Normalfall nur, sofern Bird Home Automation GmbH this für erforderlich halt (z.B. aus Datenschutz-, Datensicherheits- oder Stabilitätsgrunden oder um sie auf dem Stand der Technik zu halten). Wenn ein Firmware-Update verfügbar bar ist, verteilen es die Server der Bird Home Automation GmbH im Normalfall automatisch an alle kompatiblen Produkte, die mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden sind. Diese Prozess erfolgt schrittweise und kann mehrere Wochen dauern. Wenn ein Produkt ein Firmware-Update erhalten,

installiert es這些 und startet im Normalfall neu. Installierte Firmware-Updates können nicht rückgangig gemacht werden. Da es sich bei den Produkten und der Software der Bird Home Automation GmbH nicht um explizit kundenspezifisch entwickelte Produkte handelt, kann ein Kunde ein automatisches Update nicht verwehren, sofern das Produkt mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden ist.

Entsorgungshinweis

Gerät nicht im Hausmull entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik Altgeräte zu entsorgen z.B. über die örtlichen Sammelstellen für Elektronik- Altgeräte.

Herausgeber

Bird Home Automation GmbH
Uhlandstraße 165

10719 Berlin

Deutschland

Web: www.doorbird.com

Email: [e-mail]

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Deutschland

Web: www.doorbird.com

Email: [e-mail]

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Germany

Web: www.doorbird.com

Email: [e-mail]

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Germany

Web: www.doorbird.com

Email: [e-mail]
