BEDIENUNGSANLEITUNG D101 DoorBird

Installationsanleitung

IP Video Türstation

D10x Serie

Page 40-58

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Germany

Web: www.doorbird.com

Email: [e-mail]

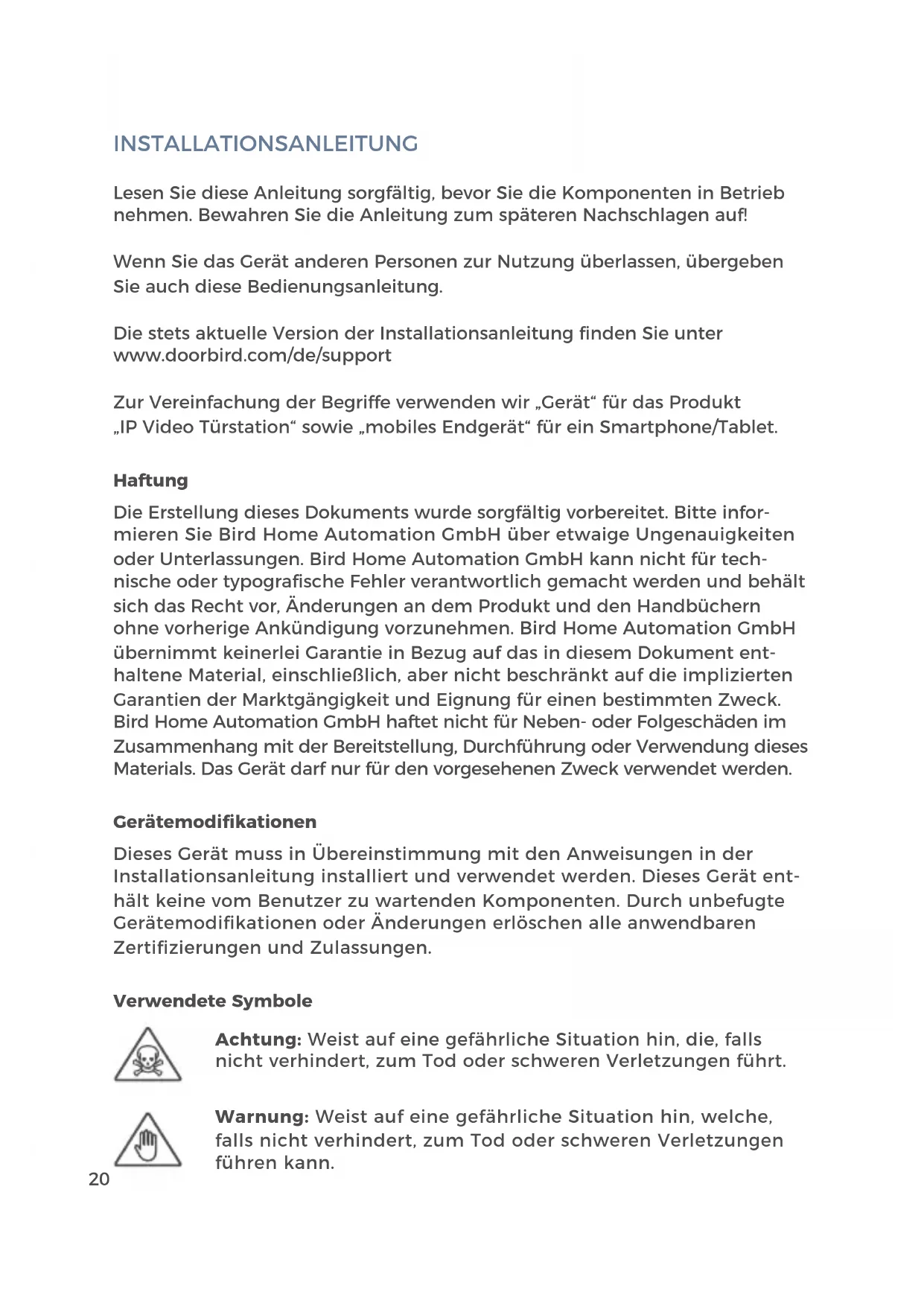

INSTALLATIONSANLEITUNG

Lesen Sie diese Anleitung sorgfältig, bevor Sie die Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Die stets aktuelle Version der Installationsanleitung finden Sie unter www.doorbird.com/de/support

Zur Vereinfachung der Begriffe verwenden wir „Gerät“ für das Produkt „IP Video Türstation“ sowie „mobiles Endgerät“ für ein Smartphone/Tablet.

Haftung

Die Erstellung dieses Dokuments wurde sorgfältig vorbereitet. Bitte informieren Sie Bird Home Automation GmbH über etwaige Ungenauigkeiten oder Unterlassungen. Bird Home Automation GmbH kann nicht für technische oder typografische Fehler verantwortlich gemacht werden und behält sich das Recht vor, Änderungen an dem Produkt und den Handbüchern ohne vorherige Ankündigung vorzunehmen. Bird Home Automation GmbH übernimmt keinerlei Garantie in Bezug auf das in diesem Dokument enthaltene Material, einschließlich, aber nicht beschränkt auf die implizierten Garantien der Marktgängigkeit und Eignung für einen bestimmten Zweck. Bird Home Automation GmbH haftet nicht für Neben- oder Folgeschäden im Zusammenhang mit der Bereitstellung, Durchführung oder Verwendung dieses Materials. Das Gerät darf nur für den vorgesehenen Zweck verwendet werden.

Gerätemodifikationen

Dieses Gerät muss in Übereinstimmung mit den Anweisungen in der Installationsanleitung installiert und verwendet werden. Dieses Gerät enthält keine vom Benutzer zu wartenden Komponenten. Durch unbefugte Gerätemodifikationen oder Änderungen erlöschen alle anwendbaren Zertifizierungen und Zulassungen.

Verwendete Symbole

Achtung: Weist auf eine gefährliche Situation hin, die, falls nicht verhindert, zum Tod oder schweren Verletzungen führt.

Warnung: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zum Tod oder schweren Verletzungen führen kann.

Vorsicht: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu geringfügiger oder mäßiger Verletzung führen kann.

Bitte beachten: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Sachschäden führen kann.

Wichtig: Weist auf wichtige Informationen hin, die den richtigen Betrieb des Produkts gewährleisten.

Hinweis: Weist auf nützliche Informationen hin, die die optimale Verwendung des Geräts unterstützen.

Gefahrenhinweise

WARNUNG

• Einbau, Montage und Servicearbeiten elek trischer Geräte dürfen ausschließlich durch eine Elektrofachkraft erfolgen. Bei Nichtbeachten besteht die Gefahr schwerer gesundheitlicher Schäden oder Lebensgefahr durch elektrische Stromschläge.
• Geräte mit 110-240 V Anschluss: Das Gerät darf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist der Netzstecker zu ziehen.
• Benutzen Sie für die Stromversorgung des Gerätes ausschließlich das mitgelieferte Originalnetzteil oder einen in dieser Anleitung empfohlenen PoE-Switch/PoE-Injektor (sofern das Gerät PoE unterstützt).
• Durch elektrostatische Aufladung kann bei direktem Kontakt mit der Leiterplatte das Gerät zerstört werden. Vermeiden Sie daher ein direktes Berühren der Leiterplatte zu jeder Zeit.
  • Norm EN 60065 bzw. EN 60950 bzw. EN 62368 beachten.
• Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionsstörung aufweist. Im Zweifelsfall lassen Sie das Gerät von einer autorisierten Fachkraft prüfen.
• Öffnen Sie das Gerät nicht. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Das Gerät enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer autorisierten Fachkraft prüfen.

WARNUNG

• Aus Sicherheits-, Zulassungs- und Lizenzgründen (CE/FCC/IC etc.) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
• Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.
• Verlegen Sie Kabel stets so, dass diese keine Gefährdungen für Menschen und Haustiere darstellen.
• An Teilen im Gerät liegt Spannung an. Berühren Sie keine Teile, die nicht mit der Installation, der Verdrahtung oder dem Anschluss verbunden sind. Elektrische Stromschläge können die Folge sein.
• Halten Sie die Geräte von Wasser oder anderen Flüssigkeiten fern, die nicht als wetterfest gekennzeichnet sind.
• Führen Sie keine Installation durch und stellen Sie keine Verbindungen her, während die Stromversorgung eingeschaltet ist. Beschädigungen am Gerät oder elektrische Stromschläge können die Folge sein.
• Bevor Sie die Stromversorgung einschalten, stellen Sie sicher, dass die Drähte nicht gekreuzt oder kurzgeschlossen sind. Feuer oder elektrische Stromschläge können die Folge sein.
• Hochspannung kann intern vorhanden sein. Öffnen Sie das Gerät nicht. Elektrische Stromschläge können die Folge sein.
• Das Gerät ist nicht explosionsgeschützt. Nicht in der Nähe von Gasen oder brennbaren Materialien installieren oder verwenden. Feuer oder Explosion können entstehen.
• Installieren Sie nicht zwei Stromversorgungen parallel zu einem einzigen Eingang. Feuer oder Beschädigung des Gerätes können entstehen. Achten Sie darauf, nur ein einziges Netzteil an das Gerät anzuschließen.
• Schließen Sie keinen Anschluss am Gerät an eine Netzstromleitung an. Feuer oder elektrische Stromschläge können die Folge sein.
• Stellen Sie sicher, dass das Netzkabel nicht beschädigt oder gequetscht ist. Wenn das Netzkabel gebrochen ist, kann es zu einem Brand oder elektrischen Stromschlag kommen.
• Nichts mit nassen Händen anstecken oder abziehen. Elektrische Stromschläge können die Folge sein.

• Führen Sie kein Metall oder brennbares Material in das Gerät. Feuer, elektrische Stromschläge oder Gerätestörungen können die Folge sein.

• Bestehende Verdrahtungen wie Türgong verdrahtung usw. können Hochspannungs-Wechselstrom enthalten. Schäden am Gerät oder elektrische Stromschläge können auftreten. Die Verdrahtung und Installation muss von einem qualifizierten Elektriker durchgeführt werden.

• Gerätemontage an Wand oder Decke: Vermeiden Sie Installationsorte, an denen das Gerät Erschütterungen oder Stößen ausgesetzt ist.
• Bei Geräten mit Erdungsklemmen muss eine Erdung angeschlossen werden. Feuer oder Gerätestörungen können die Folge sein.
• Bei Geräten mit Kunststoffglas oder Echtglas, keinen hohen Druck auf das Glas ausüben. Bei Bruch kann es zu Verletzungen kommen.
• Bei Geräten mit LCD, wenn LCD beschädigt ist, nicht mit dem Flüssigkristall in Kontakt kommen. Verletzungen können die Folge sein. Wenn nötig, spülen Sie den Mund aus, reinigen Sie Ihre Augen oder Haut mit klarem Wasser für mindestens 15 Minuten und wenden Sie sich an Ihren Arzt.
• Bringen Sie nichts auf dem Gerät an und verdecken Sie das Gerät nicht mit einem Tuch, Silikon, Klebstoff, Farbe, separater Abeckung etc. Es können Feuer- oder Gerätestörungen auftreten.
• Installieren Sie das Gerät nicht an einer der folgenden Orte. Feuer, Stromschlag oder Gerätestörungen können die Folge sein.
• Orte unter direktem Sonnenlicht oder Orte in der Nähe von Heizgeräten, die in der Temperatur variieren.
• Orte mit Staub, Öl, Chemikalien, Schwefelwasserstoff (heiße Quellen).
• Orte, die extremer Feuchtigkeit und Luft-feuchtigkeit ausgesetzt sind, wie Bäder, Keller, Gewächshäuser, etc.
• Orte, an denen die Temperatur extrem niedrig ist, wie z. B. in einem gekühlten Bereich oder vor einer Klimaanlage.
• Orte, die Dampf oder Rauch ausgesetzt sind (z.B. in der Nähe von Heiz- oder Kochflächen).
• Orte, an denen Geräusch erzeugende Geräte wie Dimmschalter oder Wechselrichter-Elektrogeräte in unmittelbarer Nähe sind.
• Orte, die häufigen Vibrationen oder Stößen ausgesetzt sind.
• Bei Geräten mit Gegensprechfunktion ist darauf zu achten, dass ein Anruftest durchgeführt wird, bei dem beide Gegensprechgeräte auf geringer Lautstärke eingestellt sind. Ein plötzlicher Anruf etc. kann ankommen und das Gehör schädigen.
• Wenn das Gerät nicht ordnungsgemäß funktioniert, ziehen Sie den Netzstecker aus der Steckdose.

WARNUNG

- Alle Geräte, die nicht als wetterfest gekennzeichnet sind, sind nur für den Innenbereich konzipiert und nicht im Freien zu benutzen.

- Geräte, die als wetterfest gekennzeichnet sind, nicht mit Hochdruckwasser besprühen. Gerätestörungen können die Folge sein.

- Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-achten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungs-anspruch! Für Folgeschäden übernehmen wir keine Haftung.

Sicherheitsanweisungen

NOTICE

• Die Verwendung des Geräts muss unter Beachtung der örtlich geltenden rechtlichen Bestimmungen erfolgen.
- Lagern Sie das Gerät in einer trockenen und belüfteten Umgebung.
- Achten Sie darauf, dass das Gerät weder Stößen noch starkem Druck ausgesetzt ist.
- Installieren Sie das Gerät nicht an instabilen Halterungen, Oberflächen oder Wänden. Stellen Sie sicher, dass das Material stabil genug ist, um das Gewicht des Geräts zu tragen.
- Verwenden Sie bei der Installation des Geräts ausschließlich passende Werkzeuge. Ein zu großer Kraftaufwand mit Werkzeugen kann das Gerät beschädigen.
- Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel.
- Verwenden Sie zum Reinigen ein sauberes, trockenes Tuch.
- Verwenden Sie nur Zubehör, das den technischen Daten des Geräts entspricht. Dieses ist von Bird Home Automation GmbH erhältlich.
- Verwenden Sie ausschließlich Ersatzteile die von Bird Home Automation GmbH bereitge-stellt oder empfohlen werden.
- Versuchen Sie nicht, das Gerät selbstständig zu reparieren. Wenden Sie sich bezüglich Reparatur und Wartung an Bird Home Automation GmbH.
- Halten Sie das Gerät mehr als 1 m (3,3") entfernt von Mikrowelle, Radio, TV, WLAN Router und anderen drahtlosen Geräten.

• Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon oder Signalübertragungsfunktion, installieren Sie die Drähte mehr als 30 cm (12“) entfernt von 100-240 V Wechselstromver drahtung. Ansonsten können Wechselstrom-induzierte Geräusche und/oder Geräte-Störungen auftreten.
• Installieren Sie das Gerät in einem Bereich, der für zukünftige Inspektionen, Reparaturen und Wartungen zugänglich ist.
• Wenn das Gerät in der Nähe eines Mobiltelefons verwendet wird, kann das Gerät gestört werden.
• Das Gerät kann beschädigt werden, wenn es fallen gelassen wird. Mit Vorsicht behandeln.
• Das Gerät wird während eines Stromausfalls außer Betrieb gesetzt.
• Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon kann das Gerät in Bereichen, in denen Antennen von Mobilfunksendern, Radio- oder TV-Sendern in der Nähe sind, beeinträchtigt werden.
• Bei Geräten mit LCD-Bildschirm muss im Voraus darauf hingewiesen werden, dass bei einem LCD-Panel, obwohl es mit sehr hohen Präzisions techniken hergestellt wird, unvermeidlich ein sehr kleiner Teil seiner Bildelemente nicht immer beleuchtet oder gar nicht beleuchten wird. Dies gilt nicht als Gerätefehler.
• Bei Geräten mit Gegensprechfunktion können Umgebungsgeräusche um das Gerät herum eine reibungslose Kommunikation behindern. Dies ist keine Fehlfunktion.
• Bei Geräten mit Benutzername/Passwort ist der Anwender für den Zugriff mittels Benutzername/Passwort auf das Gerät verantwortlich. Vergewissern Sie sich ein Passwort zu verwenden, das von einem Dritten nicht leicht erraten werden kann. Wir empfehlen Ihnen, das Passwort regelmäßig zu ändern.
• Wir haften unter keinen Umständen für Schäden, die aufgrund von Fehlern in der Stromversorgung, Netzwerkgeräten oder Endgeräten auftreten; Ausfälle aufgrund von Internetanbietern und Mobilfunkanbietern; Ausfälle aufgrund von getrennten oder gestörten Leitungen und andere Übertragungs-verluste, die es unmöglich machen, unseren Dienst zu erbringen, sowie allen anderen Ursachen die außerhalb unserer Verantwortung liegen; Oder, wenn während der Übertragung ein Fehler oder fehlende Daten auftreten.

Informationen zur Entsorgung elektrischer und elektronischer Geräte (für Privathaushalte)

Dieses Symbol auf Produkten oder begleitenden Dokumenten weist darauf hin, dass elektrische oder elektronische Geräte nicht mit dem allgemeinen Hausmüll entsorgt werden sollten. Bitte bringen Sie solche Produkte zu den vorgesehenen Sammelstellen, wo sie kostenfrei entgegengenommen und der geeigneten Abfall- und Wiederverwertung zugeführt werden. Alternativ dazu können Sie in einigen Ländern die Produkte beim Kauf eines äquivalenten neuen Produktes auch bei einem örtlichen Einzelhändler zurückgeben. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Rohstoffe zu sparen und möglichen negativen Auswirkungen auf die Gesundheit und die Umwelt vorzubeugen, die durch eine ungeeignete Abfallentsorgung entstehen können. Bei den örtlichen Behörden erhalten Sie genauere Informationen zu Ihrer nächsten zuständigen Sammelstelle. Abhängig von der nationalen Gesetzgebung können für die unvorschriftsmäßige Entsorgung solcher Abfälle Strafen verhängt werden.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur in der Europäischen Union. Wenn Sie dieses Produkt wegwerfen möchten, kontaktieren Sie bitte die zuständigen Behörden oder Händler in Ihrem Land, um sich über die vorschriftsmäßige Entsorgung zu informieren.

Transport

Bei Bedarf transportieren Sie das Gerät in der Originalverpackung oder einer entsprechenden Verpackung, so dass Schäden vermieden werden.

Gewährleistung

Informationen zur Gewährleistung des Geräts finden Sie unter www.doorbird.com/de/warranty

KOMPONENTEN

Inhalt

• 1x DoorBird Video Türstation
- 1x Steckernetzteil mit vier Landesadaptern
• 1x Kabel mit Stecker für die Stromversorgung (schwarz, rot)
- 1x Kabel mit Stecker und RJ45 Buchse für das Netzwerkkabel (weiß-orange, orange, weiß-grün, grün)
- 1x Kabel mit Stecker für das Netzwerkkabel (weiß-orange, orange, weiß-grün, grün), als Alternative zum Kabel mit Stecker und RJ45 Buchse
- 1x Kabel mit Stecker für den elektrischen Türöffner (lila, lila)
- 1x Kabel mit Stecker für den elektrischen Türgong (blau, blau)
- 1x Kabel mit Stecker für den Türöffnertaster (gelb, gelb)
- Einige Stoßverbinder
• 4x Kreuzschlitz-Senkkopfschraube für die Wandmontageplatte, lang
- 4x Kreuzschlitz-Senkkopfschraube für die Wandmontageplatte, kurz
• 4x Dübel
• 1x Sicherheitsschraube
• 1x Schraub-Tool für die Sicherheitsschraube
- 1x Wandmontageplatte mit Dichtungsring (Aufputzmontage)
• 1x Installationsanleitung
• 1x Quickstartanleitung

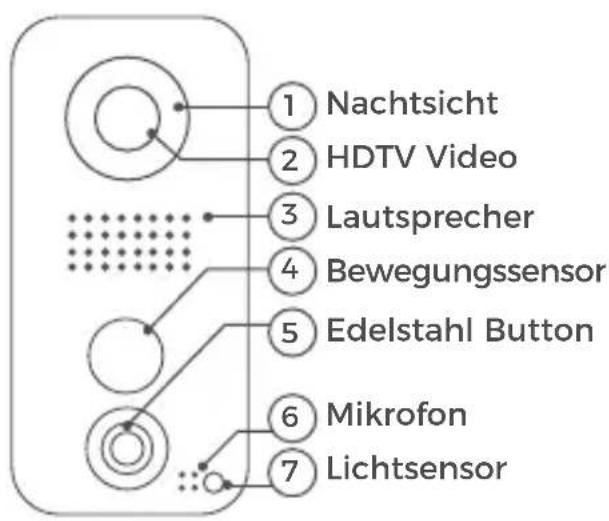

Video Türstation


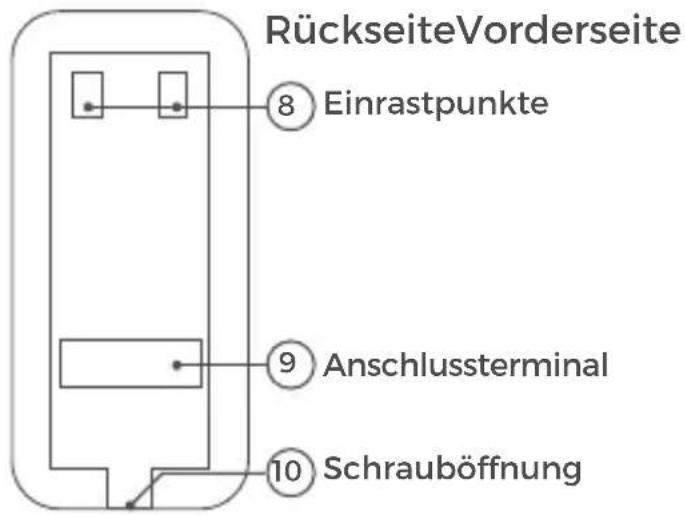

RückseiteVorderseite 8 Einrastpunkte 9 Anschlussterminal 10 Schrauböffnung

1) Nachtsicht Superhelle Infrarot-LEDs, sind im Dunklen aktiv (für Menschen unsichtbares Infrarotlicht, 850nm)
2) HDTV Video Hemispherische Ultraweitwinkel- Linse, 180°
3) Lautsprecher Großer und sprachoptimierter Breitbandlautsprecher
4) Bewegungssensor 180° Infrarot Bewegungssensor für Alarmierung
5) Edelstahl Button Mit beleuchtetem LED Ring (nachts), agiert auch als Diagnose-LED

6) Mikrofon Mit aktiver Geräusch- unterdrückung
7) Lichtsensor Für den Nachtsichtmodus
8) Einrastpunkte Für die Montageplatte
9) Anschlussterminal Für die Stromversorgung, Türgong etc.
10) Schrauböffnung Für die Sicherheitsschraube

VIDEOS

Sie können die Installation durch unsere Installationsvideos auf www.doorbird.com/de/support begleiten lassen. In den Videos wird jeder Installationsschritt einzeln und gut dokumentiert dargestellt.

INSTALLATION

Alle folgenden Schritte sollten von einem fachkundigen Erwachsenen sorgsam und unter Berücksichtigung sämtlicher geltender Schutzvorschriften durchgeführt werden. Sollten Sie Fragen haben, wenden Sie sich bitte direkt an uns oder einen kompetenten Fachmann. Achten Sie darauf, dass alle Drähte, die Sie für die Installation verwenden, über die gesamte Länge unbeschädigt und für die Verwendungsart zugelassen sind.

Netzwerkgeschwindigkeit und Netzwerkkomponenten

Stellen Sie sicher, dass Ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügt. Sie können über die DoorBird App jederzeit auch einen Geschwindigkeitstest durchführen. Das Nutzererlebnis ist nur so gut wie Ihre Netzwerkgeschwindigkeit, Netzwerkstabilität und Qualität Ihrer Netzwerkkomponenten, wie z.B. Ihr Internetrouter und WLAN Access Points oder WLAN Repeater. Stellen Sie sicher, dass auch Ihre Netzwerkkomponenten nicht älter als 2 Jahre sind, von einem namhaften Hersteller gefertigt wurden und über die neuste Firmware verfügen. Sind diese Voraussetzungen nicht erfüllt, kann es z.B. dazu kommen, dass Audio- und Videoverbindungen schlecht sind oder Push-Nachrichten verzögert oder gar nicht auf Ihrem Smartphone oder Tablet ankommen.

High Speed Internet (Festnetz): DSL, Kabel oder Glasfaser

Netzwerk: 802.11b/g/n 2.4GHz oder Ethernet Netzwerk, mit DHCP

Schalten Sie den Strom sämtlicher zum Montageort führenden Leitungen ab, d.h. z.B. den Strom für die Türstation, den Türgong, elektrischer Türöffner, PoE-Switch / PoE-Injektor etc.

SCHRITT 2: DEMONTAGE DER BESTEHENDEN TÜRKLINGEL

Montieren Sie, falls an der Hauswand bereits vorhanden, die bestehende Türklingel ab.

SCHRITT 3: MONTAGEORT FESTLEGEN

Die Video Türstation verwendet eine hemisphärische Ultraweitwinkel-Linse, so dass selbst bei einem minimalen Abstand der Person von 50 cm zur Video Türstation eine geringe Montagehöhe ausreicht. Daher ist das Objektiv auch mechanisch nicht verstellbar. Die Kameralinse sollte sich auf einer Höhe von mindestens 145 cm befinden. Sie sollten die korrekte Höhe vor der endgültigen Montage testen. Drücken Sie die Montageplatte am gewünschten Installationsort gegen die Hauswand und markieren Sie mit einem Stift die Bohrlöcher. Entfernen Sie die Montageplatte wieder. Stellen Sie sicher, dass sich hinter den Bohrlöchern keine Leitungen in der Hauswand befinden.

Setzen Sie das Gerät keinem direktem Sonnenlicht aus. Die Gehäuse-temperatur kann die maximal zulässige Temperaturgrenze überschreiten. Dies kann zu Beschädigungen elektrischer und mechanischer Komponenten des Geräts und zu Verletzungen führen, insbesondere bei der Berührung von Außenteilen des Geräts. Weiße und helle silberfarbene Frontblenden absorbieren weniger Sonnenlicht als dunkle.

Ein Bildsensor darf keiner direkten Sonneneinstrahlung über längere Zeit ausgesetzt werden. Direkte Sonneneinstrahlung lässt die Kamera „erblinden“ und kann die kleinen Farbfilter auf dem Bildsensorchip dauerhaft beschädigen.

Ein durch direkte Sonneneinstrahlung hervorgerufener Defekt ist nicht von der Gewährleistung abgedeckt.

SCHRITT 4: STROMVERSORGUNG

Die Video Türstation kann mit dem mitgelieferten Steckernetzteil über zwei einfache Klingeldrähte oder per PoE (Power over Ethernet) über ein Netzwerkkabel mit Strom versorgt werden. Optional kann die Video Tür station auch mit einem Hutschienennetzteil, das Sie direkt von uns beziehen können, mit Strom versorgt werden.

Die Video Türstation hat keine Batterie als Stromversorgung. Eine Netzstrom-versorgung erlaubt On-demand live Video, jederzeit, und nicht nur, wenn ein Besucher die Türklingel betätigt hat.

Stromversorgung per Steckernetzteil

Zur Stromversorgung der Video Türstation per Steckernetzteil werden zwei iso lierte Drähte benötigt. Diese Drähte sind im Normalfall bereits vorhanden und frei, wenn Sie die bestehende Türklingel abmontiert haben. Verwenden Sie ausschließlich das mitgelieferte Steckernetzteil oder bei uns separat erhältliche Hutschienennetzteil, da diese speziell stabilisiert und mit einer integrierten Audio Störungsunterdrückung ausgestattet sind. Andere Netzteile können die Video Türstation zerstören und schlechte Übertragungsqualität verursachen.

Durch Verwenden eines anderen Netzteils erlischt automatisch die Gewährleistung. Das Steckernetzteil wird im Innenbereich Ihres Hauses, üblicherweise dort, wo die zwei Drähte Ihrer vorherigen Türklingel im Hausinneren aus der Wand kommen, in eine Wandsteckdose gesteckt.

Stecken Sie das Steckernetzteil noch nicht in die Wandsteckdose. Verbinden Sie das Steckernetzteil im Hausinneren mit den mitgelieferten Stoßverbindern mit den zwei Drähten, die Sie für die Stromversorgung nutzen möchten.

Stromversorgung per PoE (alternativ!)

Zur Stromversorgung der Video Türstation per PoE Switch (z.B. D-Link DGS-1008P) oder PoE Injektor (z.B. TP-Link TL-PoE150S) nach PoE Standard IEEE 802.3af Mode A werden die vier Drähte mit den Nummern 1, 2, 3 und 6 eines Cat.5 Netzwerkkabels oder besser benutzt. Es muss zwingend ein Cat.5 Netzwerkkabel oder besser zum Einsatz kommen, da Netzwerksignale nur über vollständig isolierte, abgeschirmte und verdrillte Kabel übertragen werden können.Wenn Sie PoE als Stromversorgung nutzen, ist die WLAN Schnittstelle der Video Türstation automatisch inaktiv, die vier Drähte für PoE sind dann gleichzeitig die Datenleitung. Sollte Ihr PoE Switch oder PoE Injektor keinen PoE Standard IEEE 802.3af Mode A unterstützen, wird die Video Türstation nicht starten (siehe Diagnose-LED und Diagnose-Töne).

1. Trennen Sie den vorgesehenen PoE Switch oder PoE Injektor vom Stromnetz.
2. Führen Sie das Netzwerkkabel zum Montageort der Video Türstation. Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit der Stromversorgung per PoE.

SCHRITT 5: WEITERE ANSCHLÜSSE (OPTIONAL!)

Führen Sie, wenn gewünscht, weitere Drähte zum Montageort der Video Türstation. Die in diesem Abschnitt genannten Drähte bzw. Anschlussmöglichkeiten sind optional.

Netzwerkverbindung

Sie können die Video Türstation per WLAN oder alternativ per Netzwerkkabel (Ethernet) mit Ihrem vorhandenen Netzwerk verbinden. Aus Stabilitätsgründen empfehlen wir grundsätzlich ein Netzwerkkabel zu nutzen, da WLAN störempfindlich ist (Reichweite, abschirmende Hauswände, Zuverlässigkeit, fremde WLAN Netze, störende Funksender in der Nähe und vieles mehr).

Die Video Türstation kann über POE oder dem mitgelieferten Steckernetzteil mit Strom versorgt werden. Wenn Sie POE als Stromversorgung nutzen, ist die WLAN Schnittstelle der Video Türstation inaktiv.

Verwenden Sie ausschließlich vier Drähte (1, 2, 3, 6) eines Netzwerkkabels nach Cat.5 Standard oder besser. Die anderen vier Drähte des Netzwerkkabels (4, 5, 7, 8) werden nicht benötigt und auch nicht an die Video Türstation angeschlossen.

Schließen Sie das Netzwerkkabel im Haus an Ihren Internet router an bzw. an Ihren PoE Switch oder PoE Injektor, der mit Ihrem Internetrouter verbunden ist.

Vier isolierte, abgeschirmte und verdrillte Drähte eines Netzwerk-kabels nach Cat.5 Standard oder besser.

6 (R-) 3 (R+) 2 (T-) 1 (T+)

Elektrische Türöffner

Die Video Türstation verfügt über einen potentialfreien Relaiskontakt für standardisierte elektrische Tür-, Tor- oder Garagenöffner (zwei Drähte). Es besteht die Möglichkeit, alle elektrischen Türöffner anzuschließen, die im Spannungsbereich bis 24 V (AC/DC) bei einem max. Strom von 1 A arbeiten. Die Video Türstation liefert keine Spannungsversorgung, dies erfolgt durch die separate Spannungsversorgung des elektrischen Türöffners. Die Spannungsversorgung können Sie der Anleitung bzw. den technischen Daten Ihres Türöffners entnehmen. Bei Fragen hierzu kontaktieren Sie bitte den Hersteller Ihres Türöffners. Beispiele für kompatible elektrische Türöffner und einen beispielhaften Anschlussplan finden Sie unter www.doorbird.com/de/support

Zwei isolierte Drähte.

Herkömmlicher elektrischer Türgong

Wenn jemand bei Ihnen an der Video Türstation klingelt, erhalten Sie umgehend eine Push-Nachricht mit Ton/ Vibration auf Ihrem Smartphone / Tablet. Die Video Tür station verfügt zusätzlich für den An schluss eines herkömmlichen elektrischen Türgongs im Innenbereich über einen potentialfreien Relaiskontakt. Der Relaiskontakt kann dazu verwendet werden, die separate Betriebsspannung des Türgongs zu schalten oder den Türgong über dessen Triggereingang zu aktivieren. Wenn die Betriebsspannung des Türgongs geschaltet werden soll, darf diese nicht größer als 24 V (AC/DC) sein. Die Stromaufnahme darf max. 1A betragen. Die Video Türstation liefert keine Spannungsversorgung, dies erfolgt durch die separate Spannungsversorgung ihres herkömmlichen Türgongs. Bei Fragen hierzu kontaktieren Sie bitte den Hersteller Ihres Türgongs. Beispiele für kompatible Türgongs und einen beispielhaften Anschlussplan finden Sie unter www.doorbird.com/de/support

Zwei isolierte Drähte.

Herkömmliche Türöffnertaster

Wenn an der Video Türstation ein elektrischer Türöffner angeschlossen ist, kann der Türöffner über die App und auch direkt über eine im Innenbereich befindliche potential freie Taste oder Türöffnertaste, angesteuert werden. Dazu ist die Türöffnertaste an die dafür vorgesehenen Klemmen am Anschlussterminal anzuschließen. Beachten Sie bitte, dass Sie keine zusätzliche Spannung

Zwei isolierte Drähte.

auf den Kontakt geben. Beispiele für kompatible Türöffnertaster und einen beispiel haften Anschlussplan finden Sie unter: www.doorbird.com/de/support

SCHRITT 6: DÜBEL

Wenn es sich bei dem Material der Hauswand nicht um Holz handelt, bohren Sie vier Löcher mit einem Bohrer mit 5 mm Durchmesser in die Hauswand und stecken Sie dann die mitgelieferten Dübel in die Bohrlöcher. Wenn es sich bei der Hauswand um Holz handelt, benötigen Sie im Normalfall keine Dübel. Für die Montage der Video Türstation an einer Wärmeschutzwand gibt es spezielle Dübel, z.B. Fischer Dämmstoffdübel. Bitte klären Sie mit Ihrem Dämmstoffhersteller, welche Dübel von diesem empfohlen werden.

Führen Sie die Drähte, die Sie an die Video Türstation anschließen möchten, durch die dafür vorgesehene Öffnung in der Montageplatte. Drücken Sie die Montageplatte gegen die Hauswand und drehen Sie die mitgelieferten Schrauben in die Dübel bzw. in die Hauswand. Die Video Türstation bzw. Montageplatte wurden so entwickelt, dass diese auch an unebenen Wänden montiert werden kann und ist daher nicht ganz plan. Die rückseitigen teils größer dimensionieren Spaltmaße dienen u.a. dem Temperatur- und Feuchtigkeitsausgleich.

SCHRITT 8: DRÄHTE VORBEREITEN

Entfernen Sie etwa 5mm der Isolierung am Ende der Drähte, die Sie an die Video Türstation anschließen möchten.

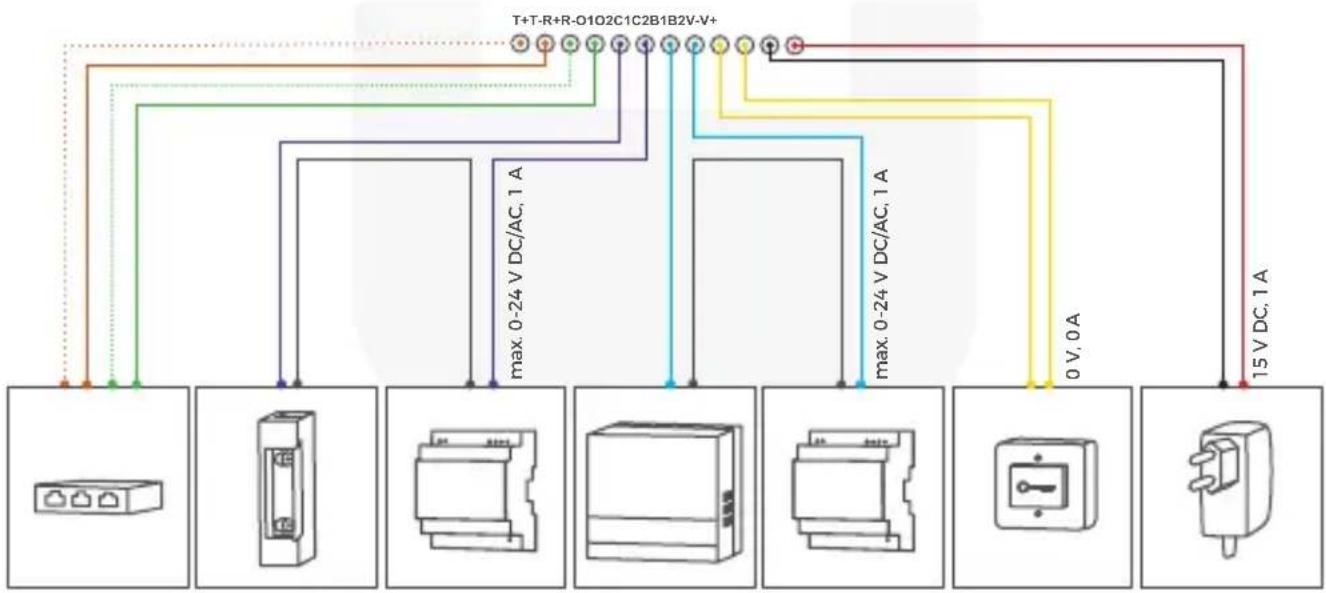

SCHRITT 9: DRÄHTE ANSCHLIESSEN

Die Video Türstation verfügt auf der Rückseite für ein komfortables und sicheres Anschließen der Drähte über ein Anschlussterminal mit Buchsen. Die einzelnen Kontakte am Anschlussterminal sind auf der Rückseite des Gehäuses beschriftet. Einige Anschlüsse am Anschlussterminal können bereits durch uns mit Kabeln für Sie vorbelegt sein. Nutzen Sie geeignete Stoßverbinder oder Lüsterklemmen, um die mitgelieferten Kabel mit Ihren Drähten zu verbinden. Die von uns beigelegten Stoßverbinder sind wetterfest und verfügen über einen Schrumpfschlauch, der nach der Montage z.B. vorsichtig mit einem Heißluftfön versiegelt werden kann. Entfernen Sie bitte die Kabel am Anschlussterminal, die Sie nicht benötigen.

ANSCHLUSS BESCHREIBUNG DRAHT

T+	Weiß-oranger Draht des Netzwerkkabels (Nummer 1, Transmit Data +)	weiß-orange
T-	Oranger Draht des Netzwerkkabels (Nummer 2, Transmit Data -)	orange
R+	Weiß-grüner Draht des Netzwerkkabels (Nummer 3, Receive Data +)	weiß-grün
R-	Grüner Draht des Netzwerkkabels (Nummer 6, Receive Data -)	grün
O1 Elektrischer Türöffner (potentialfrei) lila
O2 Elektrischer Türöffner (potentialfrei) lila
C1 Elektrischer Türgong (potentialfrei) blau
C2 Elektrischer Türgong (potentialfrei) blau
B1 Türöffnertaster gelb
B2 Türöffnertaster gelb
V- Netzteil Stromversorgung Minuspol (-) schwarz
V+ Netzteil Stromversorgung Pluspol (+) rot

Bitte gehen Sie sorgsam beim Anschluss der Kabel vor, ein falscher Anschluss kann die Video Türstation zerstören.

SCHRITT 10: ENDMONTAGE

Montieren Sie die Video Türstation an der Montageplatte. Die Video Türstation rastet an den für die Montageplatte vorgesehenen Einrastpunkten ein. Nutzen Sie die beiliegende Sicherheitsschraube und das dazu passende Schraub-Tool, um die Video Türstation an der Unterseite mit der Montageplatte zu fixieren.

SCHRITT 11: INBETRIEBNAHME

Schalten Sie den Strom der zum Montageort führenden Leitungen wieder an. Ob Sie die Stromversorgung richtig angeschlossen haben, sehen Sie anhand der Diagnose-LED (leuchtet, sobald man den Strom korrekt angeschlossen hat, bis zu fünf Minuten, und permanent nachts). Die Video Türstation ist betriebsbereit (Bootvorgang, etwaige Softwareupdates etc.), sobald diese einen kurzen Diagnose-Ton aus dem integrierten Lautsprecher ausgegeben hat. Dies kann bis zu fünf Minuten dauern. Sollten Sie keinen Piepton hören, prüfen Sie bitte die Stromversorgung und ob Sie, wenn Sie ein Steckernetzteil und nicht PoE verwendet haben, den Pluspol und Minuspol korrekt an die Video Türstation angeschlossen haben.

SCHRITT 12: DOWNLOAD UND INSTALLATION DER APP

Laden Sie sich die App „DoorBird“ von Bird Home Automation aus dem Apple App Store bzw. Google Play Store auf Ihr mobiles Endgerät. Die stets aktuelle Version der App Bedienungsanleitung finden Sie unter www.doorbird.com/de/support

Wenn Sie für die Verbindung der Video Türstation zu Ihrem Internetrouter WLAN verwenden, gehen Sie zuerst auf DoorBird App „Einstellungen > WLAN Setup“ und folgen Sie den Anweisungen. Wenn Sie das WLAN Setup abgeschlossen haben oder die Video Türstation per Netzwerkkabel mit Ihrem Internetrouter verbunden haben, gehen Sie auf DoorBird App „Einstellungen > Gerät hinzufügen“ und klicken Sie auf das QR-Code Symbol im Feld „Benutzer“. Scannen Sie den Benutzer QR-Code auf dem der Video Türstation bei liegenden „Digital Passport“.

Falls Sie Probleme beim Hinzufügen der Video Türstation zur App haben, prüfen Sie bitte, ob die Video Türstation online ist (www.doorbird.com/de/checkonline). Sollte diese nicht online sein, prüfen Sie bitte die WLAN bzw. Netzwerkkabelverbindung der Video Türstation erneut.

Da Apple sehr hochwertige und perfekt aufeinander abgestimmte Mikrofone, Lautsprecher und digitale Audiokomponenten verwendet, ist die Sprachqualität mit einem iPhone oder iPad im Normalfall deutlich besser als mit einem Android Smartphone oder Android Tablet.

DIAGNOSE-LED

Diese LED ist nur fünf Minuten lang beleuchtet, nachdem man die Video Türstation mit Strom versorgt hat (und permanent nachts). Sie leuchtet, sobald man die Video Türstation mit Strom versorgt.

- Beleuchtet: Gerät ist mit Strom versorgt

DIAGNOSE-TÖNE

Die Video Türstation gibt nach etwa zwei bis fünf Minuten kurze Töne zur Diagnose aus, nachdem man sie mit dem Stromnetz verbunden hat.

• 1x Diagnose-Ton: Die Video Türstation ist mit dem Internet verbunden
• 2x Diagnose-Ton: Die Video Türstation kann zwar den Router erreichen, nicht aber das Internet
• 3x Diagnose-Ton: Die Video Türstation hat keine Netzwerkverbindung

TECHNISCHE DATEN

ALLGEMEINES

Stromversorgung:

15 V DC (Netzteil 110 - 240 V AC) oder Power over Ethernet (PoE 802.3af Mode-A)

Anschlüsse:

Strom, elektrischer Türöffner, Türgong, Türöffnertaster, Netzwerk

Wetterfest:

Ja, IP65

Zulassungen:

CE, IC, FCC, IP65

Betriebsbedingungen:

-20 bis +40°C / -4 bis 104°F Relative Luftfeuchtigkeit 10 bis 85% (nicht kondensierend)

Lieferumfang:

Video Türstation, Montageplatte, Steckernetzteil (weltweit, 110 - 240 V), Hutschienennetzteil separat erhältlich, Schraubenpaket, Quickstart Guide

Garantie:

Siehe www.doorbird.com/de/warranty

SYSTEMANFORDERUNGEN

Systemanforderungen:

Mobiles Endgerät: Neuestes iOS auf iPhone/iPad, neuestes Android auf Smartphone/Tablet

Internet: High-Speed Festnetz Breitband Internetanschluss, DSL, Kabel oder Glasfaser, kein Socks- oder Proxyserver

Netzwerk: 802.11 b/g/n 2.4 GHz oder Ethernet Netzwerk, mit DHCP

Empfohlene Montagehöhe:

Kameralinse sollte sich auf mindestens 145 cm (57 in) befinden

VIDEO

Kamera:

HDTV 720p, dynamisch (VGA - HDTV)

Linse:

High-end Ultraweitwinkel hemisphärische Linse 180° horizontal, 90° vertikal, entzerrt, IR-fähig

Nachtsicht:

Ja, Lichtsensor, automatischer IR-Cut Filter, 12 IR-LED

AUDIO

Audio Komponenten:

Lautsprecher und Mikrofon, Echo- und Rauschunterdrückung

Audio Streaming:

Vollduplex

NETZWERK

WLAN:

802.11 b/g/n 2.4 GHz

Ethernet:

Anschlusskontakte, PoE

BEWEGUNGSSENSOR

Typ:

Passiver Infrarotsensor (PIR)

Erfassungswinkel:

180°

Reichweite:

2 - 8 m (79 - 315 in) je nach Umgebung

INTEGRIERTE FUNKMODULE

WLAN:

2,4 GHz, interne Antenne

DRITTANBIETER INTEGRATION (DOORBIRD CONNECT)

siehe www.doorbird.com/connect

API:

siehe www.doorbird.com/api

Gleichzeitige Video Streams:

Einer, für Event-basierte und kontinuierliche Aufzeichnung

OPTIONALES ZUBEHÖR

Separat erhältlich:

siehe www.doorbird.com/de/buy

Irrtümer und Änderungen vorbehalten.

RECHTLICHE HINWEISE

Allgemeines

1. DoorBird ist ein registriertes Warenzeichen der Bird Home Automation GmbH.
2. Apple, das Apple Logo, Mac, Mac OS, Macintosh, iPad, Multi-Touch, iOS, iPhone and iPod touch sind Warenzeichen von Apple Inc.
3. Google, Android und Google Play sind Warenzeichen von Google, Inc.
4. Die Bluetooth® Wortmarke und Logos sind Warenzeichen von Bluetooth SIG, Inc.
5. Alle anderen Firmen- und Produktnamen können Warenzeichen der jeweiligen Firmen sein, mit denen sie in Verbindung gebracht werden.
6. Änderungen an unseren Produkten, die dem technischen Fortschritt dienen, behalten wir uns vor. Die abgebildeten Produkte können im Zuge der ständigen Weiterentwicklung auch optisch von den ausgelieferten Produkten abweichen.
7. Abdrucke oder Übernahme von Texten, Abbildungen und Fotos in beliebigen Medien aus dieser Anleitung - auch auszugsweise - sind nur mit unserer ausdrücklichen schriftlichen Genehmigung gestattet.
8. Die Gestaltung dieser Anleitung unterliegt dem Urheberschutz. Für eventuelle Irrtümer, sowie inhaltliche- bzw. Druckfehler (auch bei technischen Daten oder innerhalb von Grafiken und technischen Skizzen) übernehmen wir keine Haftung.
9. Unsere Produkte entsprechen den in Deutschland, der EU und USA geltenden technischen Richtlinien, elektrischen Bestimmungen und Telekommunikationsbestimmungen.
10. Unsere Produkte und auch die darin enthaltenen Komponenten (ICs, Software etc.) dürfen ausschließlich für zivile nicht-militärische Zwecke eingesetzt werden.

Datenschutz und Datensicherheit

1. Für maximale Sicherheit verwendet das Gerät dieselben Verschlüsselungstechnologien wie beim Onlinebanking. Zu Ihrer Sicherheit sind auch keine Portweiterleitungen oder DynDNS im Einsatz.
2. Der Standort des Rechenzentrums für den Fernzugriff per App über das Internet ist verbindlich in der EU, wenn der festgestellte Internet IP-Adressen Standort des Geräts in der EU ist. Das Rechenzentrum wird nach strengsten Sicherheitsstandards betrieben.
3. Video-, Audio- und jede andere

Überwachungsmethode können durch Gesetze geregelt werden, die von Land zu Land variieren. Überprüfen Sie die Gesetze in Ihrer Region vor der Installation und Verwendung dieses Gerätes für Überwachungszwecke.

Wenn es sich bei dem Gerät um eine Tür-, Innenstation oder Kamera handelt:

• In vielen Ländern darf Videobild und Sprache erst dann übertragen werden, wenn ein Besucher geklingelt hat (Datenschutz, konfigurierbar in der App)
• Führen Sie die Montage so durch, dass sich der Erfassungsbereich der Kamera ausschließlich auf den unmittelbaren Eingangsbereich beschränkt.
• Das Gerät verfügt ggf. über eine integrierte Besucherhistorie und Bewegungssensor. Sie können diese Funktionen, wenn erforderlich, aktivieren/deaktivieren.

Erkundigen Sie sich beim Eigentümer und Ihrer Hausgemeinschaft, ob Sie dieses Produkt installieren und verwenden dürfen. Bird Home Automation GmbH übernimmt keine Verantwortung für den Missbrauch oder die Fehlkonfiguration dieses Produkts, auch nicht durch unerwünschtes Öffnen einer Tür.

Bird Home Automation kann nicht für Schäden haftbar gemacht werden, die durch unsachgemäße bestehende Installationen oder unsachgemäße Installation entstehen.

Weisen Sie bei Erfordernis an geeigneter Stelle und in geeigneter Form auf das Vorhandensein des Geräts hin.

Beachten Sie alle am Installationsort geltenden relevanten landespezifischen gesetzlichen Regelungen für den Einsatz von Überwachungskomponenten und Überwachungskameras.

Software Updates bzw. Aktualisierungen des Betriebssystems (so genannte „Firmware-Updates“) werden im Normalfall automatisch in die Produkte der Bird Home Automation GmbH über das Internet eingespielt, sofern technisch möglich. Mit automatischen Firmware-Updates wird die Software der Produkte auf dem neuesten verfügbaren Stand gehalten, damit sie stets zuverlässig, sicher und leistungsstark arbeiten. Durch Weiterentwicklung können Funktionen im Zeitverlauf hinzugefügt, erweitert oder geringfügig geändert werden. Größere Änderungen bzw. Einschränkungen bereits vorhandener Funktionen erfolgen im Normalfall nur, sofern Bird Home Automation GmbH dies für erforderlich hält (z.B. aus Datenschutz-,

Datensicherheits- oder Stabilitätsgründen oder um sie auf dem Stand der Technik zu halten). Wenn ein Firmware-Update verfügbar ist, verteilen es die Server der Bird Home Automation GmbH im Normalfall automatisch an alle kompatiblen Produkte, die mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden sind. Dieser Prozess erfolgt schrittweise und kann mehrere Wochen dauern. Wenn ein Produkt ein Firmware-Update erhält, installiert es dieses und startet im Normalfall neu. Installierte Firmware-Updates können nicht rückgängig gemacht werden. Da es sich bei den Produkten und der Software der Bird Home Automation GmbH nicht um explizit kundenspezifisch entwickelte Produkte handelt, kann ein Kunde ein automatisches Update nicht verwehren, sofern das Produkt mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden ist.

Herausgeber

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Deutschland

Web: www.doorbird.com

Email: [e-mail]

Es ist möglich, dass die vorliegende

Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Allemagne

Web: www.doorbird.com

Email: [e-mail]

EU KONFORMITÄTSERKLÄRUNG

Manufacturer:

Hersteller:

Bird Home Automation GmbH

Wir, die Bird Home Automation GmbH, erklären unter unserer alleinigen Verantwortung, dass das oben genannte Produkt die folgenden Anforderungen erfüllt:

Directive:

Richtlinie:

Gesundheits- & Sicherheitsanforderungen (Art. 3.1.a):

EN 62479:2010

EN 60950-1:2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

EMC requirements (Art. 3.1.b):

EMV Immunitätsanforderungen (Art. 3.1.b):

Das CE-Zeichen bestätigt, dass dieses Produkt den oben genannten Normen und Vorschriften entspricht.

Die Konformität wurde mit Hilfe des mitgelieferten und im Handbuch beschriebenen Zubehörs/Komponenten, einschließlich der aktuellen, offiziell zur Freigabe bereitgestellten Software, beurteilt. Bei Verwendung von anderem Zubehör/Komponenten oder aktueller Software, die nicht von der Bird Home Automation GmbH offiziell freigegeben wurde, kann die Konformität mit den oben genannten Richtlinien nicht garantiert werden.

Diese Erklärung wird verantwortlich abgegeben durch:

Berlin, 18. Dezember 2020

S. Keller

Sascha Keller

CEO / Geschäftsführer
