MANUAL DE USUARIO D101S DoorBird

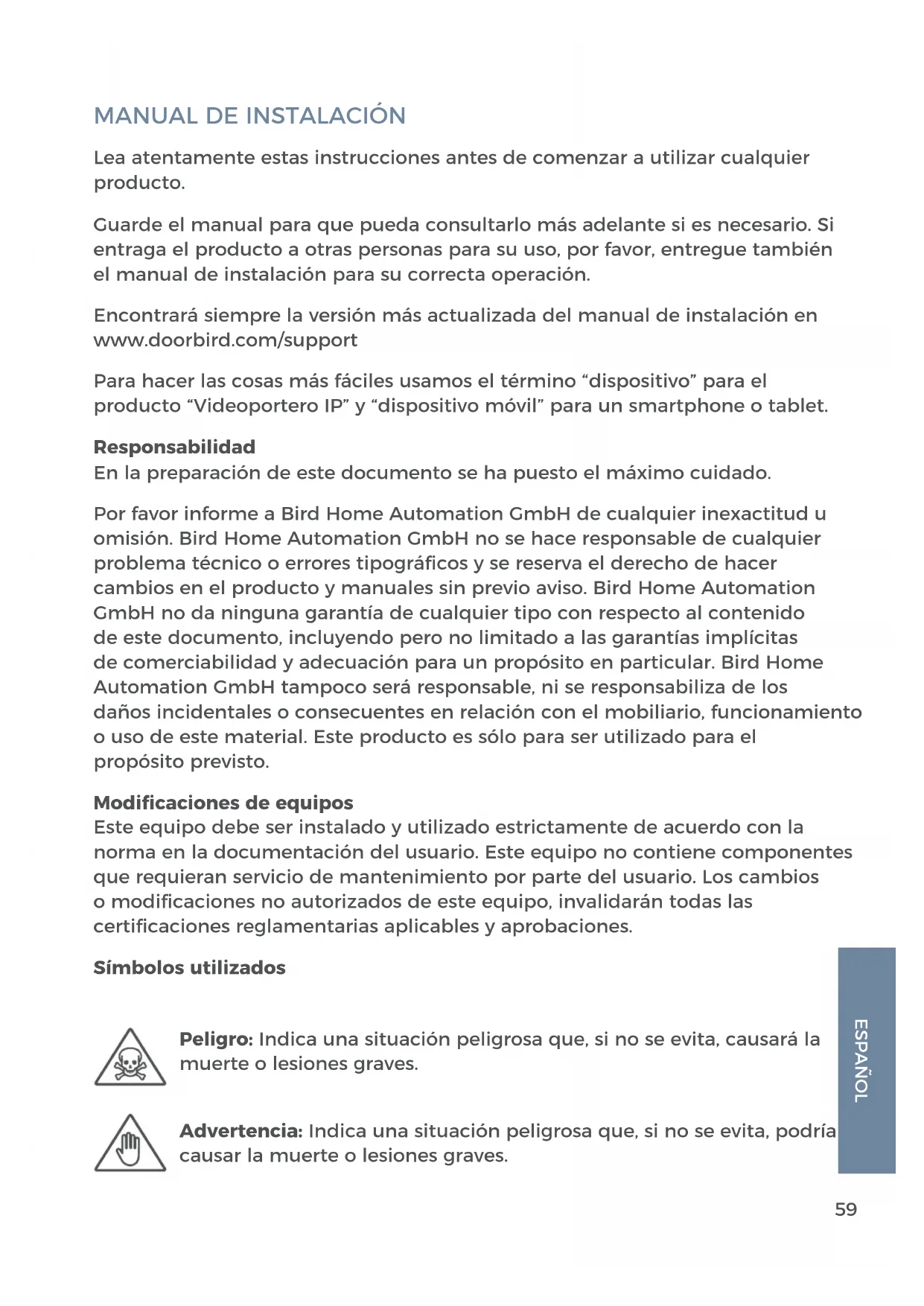

MANUAL DE INSTALACIÓN

Lea atentamente estas instrucciones antes de comenzar a utilizar cualquier producto. Guarde el manual para que pueda consultarlo más adelante si es necesario. Si entraga el producto a otras personas para su uso, por favor, entregue también el manual de instalación para su correcta operación. Encontrará siempre la versión más actualizada del manual de instalación en www.doorbird.com/support Para hacer las cosas más fáciles usamos el término “dispositivo” para el producto “Videoportero IP” y “dispositivo móvil” para un smartphone o tablet. Responsabilidad En la preparación de este documento se ha puesto el máximo cuidado. Por favor informe a Bird Home Automation GmbH de cualquier inexactitud u omisión. Bird Home Automation GmbH no se hace responsable de cualquier problema técnico o errores tipográficos y se reserva el derecho de hacer cambios en el producto y manuales sin previo aviso. Bird Home Automation GmbH no da ninguna garantía de cualquier tipo con respecto al contenido de este documento, incluyendo pero no limitado a las garantías implícitas de comerciabilidad y adecuación para un propósito en particular. Bird Home Automation GmbH tampoco será responsable, ni se responsabiliza de los daños incidentales o consecuentes en relación con el mobiliario, funcionamiento o uso de este material. Este producto es sólo para ser utilizado para el propósito previsto. Modificaciones de equipos Este equipo debe ser instalado y utilizado estrictamente de acuerdo con la norma en la documentación del usuario. Este equipo no contiene componentes que requieran servicio de mantenimiento por parte del usuario. Los cambios o modificaciones no autorizados de este equipo, invalidarán todas las certificaciones reglamentarias aplicables y aprobaciones. Símbolos utilizados Peligro: Indica una situación peligrosa que, si no se evita, causará la muerte o lesiones graves. Advertencia: Indica una situación peligrosa que, si no se evita, podría causar la muerte o lesiones graves.60 Información sobre posibles peligros Precaución: Indica una situación peligrosa que, si no se evita, puede resultar en lesiones leves o moderadas. Aviso: Indica una situación que, si no se evita, podría resultar en daños a la propiedad. Importante: Indica información importante y esencial para que el producto funcione correctamente. Nota: Indica información útil que ayuda a sacar el máximo provecho del producto. A V I S O ∙ Los trabajos de montaje, instalación y mantenimiento en aparatos eléctricos sólo pueden ser realizados por personal cualificado. La inobservancia de este reglamento puede ocasionar daños graves a la salud o lesiones mortales por descargas eléctricas. ∙ Dispositivos con conexión 110-240 V: El dispositivo sólo puede conectarse a una toma de corriente de fácil acceso. En caso de peligro, se debe extraer el enchufe de corriente. ∙ Para la alimentación de corriente, utilice únicamente el adaptador de corriente enchufable original suministrado con el dispositivo o un PoE-Switch/PoE-Injector recomendado, tal como se especifica en este manual. ∙ Debido a la carga electrostática, el contacto directo con la placa de circuitos puede provocar la destrucción del dispositivo. Por lo tanto, debe evitarse en todo momento el contacto directo con la placa de circuitos. ∙ Observar la norma EN 60065 resp. EN 60950 resp. Norma EN 62368. ∙ No utilice el aparato si hay signos de daños en la carcasa, los elementos de mando o las tomas de corriente, por ejemplo, o si presenta un mal funcionamiento. Si tiene alguna duda, solicite a un especialista autorizado que controle el dispositivo. ADVERTENCIA61 ESPAÑOL ∙ No abra el dispositivo. Esto anula la garantía del dispositivo. El dispositivo no contiene ninguna pieza que pueda ser manipulada por el usuario. En caso de que se produzca un error, haga revisar el dispositivo por un experto autorizado. ∙ Por razones de seguridad, aprobación y licencia (CE/FCC/IC, etc.), no se permite el cambio y/o modificación no autorizada del dispositivo. ∙ El dispositivo no es un juguete; no permita que los niños jueguen con él. No deje el material de embalaje tirado por ahí. Las películas/ bolsas plásticas, piezas de poliestireno, etc. pueden ser peligrosas en las manos de un niño. ∙ Coloque siempre los cables de tal manera que no se conviertan en un riesgo para las personas y los animales domésticos. ∙ El voltaje se aplica a las piezas dentro del equipo. No toque ninguna pieza que no esté asociada con la instalación, cableado o conexión. Podría resultar en una descarga eléctrica. ∙ En aparatos que no estén marcados como resistentes a la intemperie: Mantenga el aparato lejos del agua o de cualquier otro líquido. ∙ No instale ni realice ninguna terminación de cable mientras la fuente de alimentación esté enchufada. Puede causar un choque eléctrico o dañar el dispositivo. ∙ Antes de conectar la alimentación, asegúrese de que los cables no estén cruzados o en cortocircuito. De lo contrario, podría producirse fuego o choque eléctrico. ∙ El alto voltaje puede estar presente internamente. No abra el dispositivo. Podría resultar en una descarga eléctrica. ∙ El dispositivo no es a prueba de explosión. No lo instale ni utilice cerca de gases o materiales inflamables. Podría producirse un incendio o una explosión. ∙ No instale dos fuentes de alimentación en paralelo a una sola entrada. Podría producirse un incendio o daños en el dispositivo. Asegúrese de conectar una sola fuente de alimentación al dispositivo. ADVERTENCIA62 ∙ No conecte ningún terminal del dispositivo a una línea de alimentación de AC. Podría producirse un incendio o una descarga eléctrica. ∙ Evite que el cable de AC se estropee o aplaste. Si el cable de AC está fracturado, podría producirse un incendio o una descarga eléctrica. ∙ No lo conecte o desenchufe con las manos mojadas. Podría resultar una descarga eléctrica. ∙ No introduzca metal o material inflamable en el aparato. Podría ocasionar un incendio, una descarga eléctrica o problemas con el dispositivo. ∙ El cableado existente, como el cableado de timbre, etc., puede contener electricidad AC de alto voltaje. Podría ocasionar daños en el dispositivo o descargas eléctricas. El cableado y la instalación deben ser realizados por un electricista calificado. ∙ Cuando monte el dispositivo en una pared o techo, instale el dispositivo en un lugar conveniente, pero no donde pueda ser sacudido o golpeado. Podría ocasionar lesiones. ∙ En los dispositivos con terminales de tierra, conéctelos a tierra. De lo contrario, podría producirse un incendio o una avería. ∙ En los aparatos con vidrio de plástico o verdadero, no ejerza presión sobre el vidrio. Si se fractura, puede resultar en una lesión. ∙ En los dispositivos con LCD, si la pantalla LCD está perforada, no permita que entre en contacto con el cristal líquido del interior. Podría ocasionar lesiones. Si es necesario, hágase gárgaras en la boca y límpiese los ojos o la piel con agua clara durante al menos 15 minutos y consulte a su médico. ∙ No coloque nada en el dispositivo ni lo cubra con un paño, silicona, pegamento, recubrimiento, cubiertas separadas, etc. Podría ocasionar un incendio o problemas con el dispositivo. ∙ No instale el dispositivo en ninguna de las siguientes ubicaciones. Podría ocasionar un incendio, una descarga eléctrica o problemas con el dispositivo.63 ESPAÑOL - Lugares bajo luz solar directa o lugares cercanos a equipos de calefacción que varían en temperatura. - Lugares sujetos a polvo, aceite, productos químicos, sulfuro de hidrógeno (muelles calientes). - Lugares sujetos a condiciones extremas de humedad, como baños, bodegas, invernaderos, etc. - Lugares donde la temperatura es muy baja, como el interior de un área refrigerada o frente a un aire acondicionado. - Lugares sujetos a vapor o humo (p. ej., cerca de superficies de calefacción o cocción). - Cuando los dispositivos generadores de ruido, como los interruptores de regulación de intensidad o los aparatos eléctricos inversores, estén cerca. - Lugares sujetos a vibraciones o impactos frecuentes. - En los dispositivos con intercomunicador, asegúrese de realizar una prueba de llamadas con bajo volumen de audio en ambos dispositi vos de intercomunicación. Una llamada repentina, etc. puede llegar causando, por ejemplo, daños en su oído. - Si el dispositivo no funciona correctamente, desenchufe la fuente de alimentación. - Todos los dispositivos que no están marcados como a prueba de mal tiempo están diseñados para uso en interiores solamente. No lo use al aire libre. - En aparatos marcados a prueba de intemperie: No rociar con agua a alta presión. Pueden surgir problemas con el dispositivo. - No asumimos ninguna responsabilidad por daños materiales o personales causados por un uso inadecuado o por el incumplimiento de las indicaciones de peligro. En tales casos, cesa cualquier reclamación de garantía. Por daños consecuentes, no asumimos ninguna responsabilidad! ADVERTENCIA Instrucciones de seguridad ∙ El dispositivo debe utilizarse de acuerdo con las leyes y normativas locales. A V I S O64 ∙ Guarde el aparato en un lugar seco y ventilado. ∙ Evite exponer el dispositivo a golpes o presiones elevadas. ∙ No instale el dispositivo en soportes, superficies o paredes inestables. Asegúrese de que el material sea lo suficientemente fuerte como para soportar el peso del dispositivo. ∙ Utilice únicamente las herramientas correspondientes cuando instale el dispositivo. El uso de una fuerza excesiva con las herramientas podría dañar el dispositivo. ∙ No utilice productos químicos, agentes cáusticos o limpiadores en aerosol. ∙ Utilice un paño limpio y seco para la limpieza. ∙ Utilice únicamente accesorios que cumplan las especificaciones técnicas del aparato. Estos pueden ser proporcionados por Bird Home Automation GmbH. ∙ Utilice sólo piezas de repuesto suministradas o recomendadas por Bird Home Automation GmbH. ∙ No intente reparar el aparato por su cuenta. Contacte a Bird Home Automation GmbH para asuntos de servicio. ∙ Mantenga el dispositivo a más de 1 m (3.3‘) de distancia del microondas, radio, TV, enrutador inalámbrico y cualquier otro dispositivo inalámbrico. ∙ En los dispositivos con intercomunicador, altavoz incorporado o micrófono incorporado o funciones de transmisión de señales, mantenga los cables a más de 30 cm (12”) alejados del cableado de AC 100-240 V. Podría producirse ruido inducido por la AC y/o mal funcionamiento del dispositivo. ∙ Instale el dispositivo en un área accesible para futuras inspecciones, reparaciones y mantenimiento. ∙ Si el dispositivo se usa cerca de un teléfono celular, es posible que funcione mal.65 ESPAÑOL ∙ El dispositivo puede dañarse si se cae. Manipular con cuidado. ∙ El dispositivo se vuelve inoperante durante un corte de corriente. ∙ En los dispositivos con intercomunicador, altavoz incorporado o micrófono incorporado, en áreas donde las antenas de estaciones de radiodifusión celular o de radio/televisión están cerca, el dispositivo puede verse afectado por interferencias de radiofrecuencia. ∙ En los aparatos con pantalla LCD, hay que tener en cuenta de antemano que el panel LCD, aunque fabricado con técnicas de muy alta precisión, tendrá inevitablemente una pequeña parte de sus elementos de imagen siempre iluminados o no iluminados. Esto no se considera un mal funcionamiento del dispositivo. ∙ En los dispositivos con intercomunicador, debido al sonido ambiental alrededor del dispositivo, puede dificultar la comunicación suave, pero esto no es un mal funcionamiento. ∙ En los dispositivos con nombre de usuario/contraseña, el usuario/ contraseña para acceder al dispositivo es responsabilidad del cliente. Asegúrese de usar una contraseña que no pueda ser fácilmente adi vinada por un tercero. Le recomendamos que cambie la contraseña regularmente. ∙ En ningún caso seremos responsables de los daños que se produzcan debido a fallos en el suministro eléctrico, equipos de red o dispositivos terminales; fallos debidos a proveedores de Internet y proveedores de redes celulares; fallos tales como líneas desconectadas y otras pérdidas en la comunicación, lo que imposibilita la prestación de este servicio, así como en modo alguno retrasar este servicio debido a cualquier otra causa ajena a nuestra responsabilidad; o si se produce un error o falta de datos durante la transmisión. Transporte Cuando transporte el aparato, utilice el embalaje original o un embala- je equivalente para evitar daños en el dispositivo. A V I S O A V I S O66 Información de garantía Para obtener información sobre la garantía del dispositivo, consulte www.door- bird.com/warranty COMPONENTES Contenido ∙ 1x Videoportero DoorBird ∙ 1x Fuente de alimentación (adaptador de corriente) con cuatro adaptadores específicos para cada país ∙ 1x Cable con enchufe para la fuente de alimentación (negro, rojo) ∙ 1x Cable con enchufe y conector RJ45 para el cable de red (naranja-blanco), naranja, blanco-verde, verde) ∙ 1x Cable con enchufe para el cable de red (blanco-naranja, naranja), blanco-verde, verde), alternativamente al cable con enchufe y conector RJ45 ∙ 1x Cable con enchufe para el abrepuertas eléctrico (púrpura, morado) ∙ 1x Cable con enchufe para el timbre eléctrico de la puerta (azul, azul) ∙ 1x Cable con enchufe para el botón de apertura de la puerta (amarillo, amarillo) ∙ Varios conectores de crimpado ∙ 4x tornillos de cabeza cilíndrica Phillips para placa de montaje en pared, largos ∙ 4x tornillos de cabeza cilíndrica Phillips para placa de montaje mural, cortos ∙ 4x Pasadores ∙ 1x tornillo de seguridad ∙ 1x herramienta de atornillado para el tornillo de seguridad ∙ 1x Placa de montaje en pared con un anillo protector (instalación en la superficie de la pared) ∙ 1x Manual de instalación ∙ 1x Guía de inicio rápido67 ESPAÑOL VIDEOS ¿Necesita ayuda con la instalación? Vea nuestros videos de instalación que se puede encontrar en http://www.doorbird.com/support Cada paso de la instalación está claramente documentado en los vídeos. Videoportero

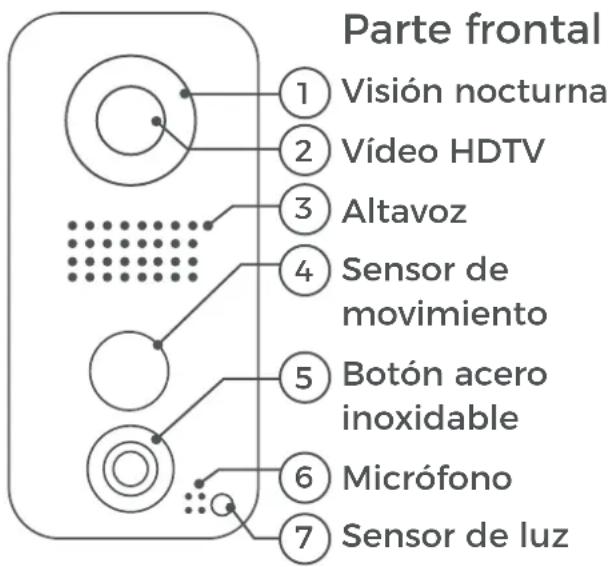

LEDs infrarrojos extra brillantes, eficaces durante las horas de oscuridad (luz infrarroja invisible al ojo humano, 850 nm)

Altavoz de banda ancha de gran tamaño y voz mejorada

4) Sensor de movimiento

Sensor infrarrojo de movimiento 180° para alarmas

5) Botón de acero inoxidable

Con anillo LED iluminado (en la noche), también actúa como Diagnostic-LED

Con cancelación activa del ruido

Para el modo de visión nocturna

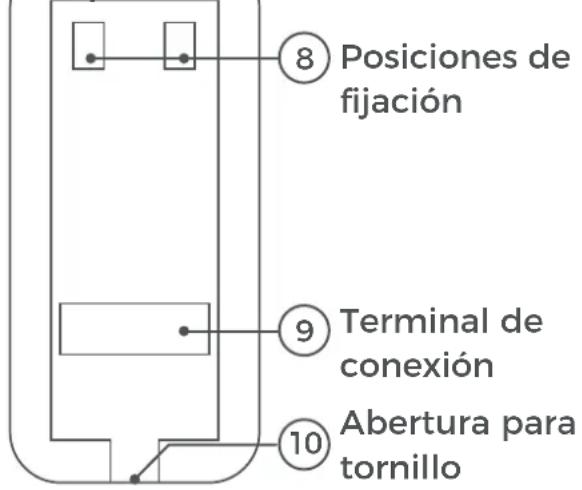

8) Posiciones de fijación

Para la placa de montaje

9) Terminal de conexión

Para la alimentación eléctrica, timbre de puerta, etc.

10) Abertura para tornillos

Para el tornillo de seguridad Posiciones de fijación Terminal de conexión Abertura para tornillo Visión nocturna Vídeo HDTV Altavoz Sensor de movimiento Botón acero inoxidable Micrófono Sensor de luz

Parte frontal Parte posterior68 INSTALACIÓN Todos los pasos que se indican a continuación deben ser llevados a cabo cuidadosamente por un adulto competente, teniendo en cuenta las normas de seguridad aplicables. Si tiene alguna pregunta, póngase en contacto directamente con nosotros o con un especialista competente. Asegúrese de que todos los cables utilizados para la instalación estén intactos a lo largo de toda su longitud y aprobados para este tipo de uso. Velocidad de red y componentes de red Asegúrese de que la velocidad de subida de su conexión a Internet sea de al menos 0,5 Mbps. También puede realizar una prueba de velocidad en cualquier momento a través de la aplicación DoorBird. La experiencia de usuario sólo es tan buena como la velocidad de red, la estabilidad de red y la calidad de los componentes de red, como el enrutador de Internet y los puntos de acceso WiFi o los repetidores WiFi. Asegúrese también de que sus componentes de red no tengan más de dos años de antigüedad, hayan sido fabricados por un fabricante conocido y tengan instalado el firmware más reciente. Si no se cumplen estos requisitos, puede ocurrir, por ejemplo, que el rendimiento de audio y vídeo sea deficiente o que las notificaciones push se retrasen o no lleguen a su smartphone o tablet. Internet de alta velocidad (a través de línea fija): DSL, cable o fibra óptica Red: 802.11b/g/n 2,4 GHz o Ethernet, con DHCP.

PASO 1: DESCONECTE LA ENERGÍA

Desconecte la alimentación de todos los cables que conducen al lugar de montaje, es decir, el timbre de la puerta, el abrepuertas eléctrico, la fuente de alimentación para el videoportero, etc.

PASO 2: DESMONTAR EL TIMBRE EXISTENTE

En caso de que ya haya un timbre en la pared exterior de la casa, por favor desmontarlo.

PASO 3: DETERMINAR EL LUGAR DE MONTAJE

La estación de videoportero utiliza una lente hemisférica ultra gran angular, de modo que, incluso cuando la persona está a una distancia mínima de 50 cm (19,68 pulgadas) de la estación de videoportero, es suficiente una baja altura de instalación y la visión será óptima. Es importante comprender que la lente no es ajustable mecánicamente, por lo tanto se recomienda instalar la lente de la cámara a una altitud de por lo menos 145 cm (57 pulgadas). Puede comprobar esto antes del montaje final. Presione la placa de montaje contra la pared en el lugar de instalación deseado y marque los orificios con un lápiz. Retire de nuevo la placa de montaje. Asegúrese de que no haya cables en la pared detrás de los orificios.69 ESPAÑOL No exponga el aparato a la luz solar directa. La temperatura de la carcasa puede sobrepasar el límite máximo de temperatura permitido. Esto puede ocasionar daños en los componentes eléctricos y mecánicos del dispositivo y lesiones, especialmente al tocar las partes exteriores del dispositivo. Las placas frontales blancas y brillantes de color plateado absorben menos luz solar que las oscuras. Un sensor de imagen no debe exponerse a la luz solar directa durante un período de tiempo prolongado. La luz solar directa „ciega“ la cámara y puede blanquear permanentemente los filtros de color pequeños en el chip del sensor de imagen. Cualquier defecto causado por la luz solar directa no está cubierto por la garantía.

PASO 4: FUENTE DE ALIMENTACIÓN

El videoportero puede alimentarse con dos simples cables de timbre de puerta a través de la fuente de alimentación (adaptador de corriente) suministrada o a través de PoE (Power over Ethernet) mediante un cable de red. Alternativamente, el videoportero también se puede suministrar con una fuente de alimentación de carril DIN que puede obtener directamente de nosotros. El videoportero no utiliza batería. El uso de una fuente de alimentación permite la transmisión y visualización de vídeo en directo bajo demanda en cualquier momento y no sólo si un visitante ha pulsado el timbre de la puerta. Fuente de energía mediante fuente de alimentación (adaptador de red) Se necesitan dos cables aislados para alimentar la estación de videoportero conectándola a la red eléctrica. Estos cables normalmente ya están allí y son de libre acceso una vez que haya desmontado el timbre anterior. Utilice úni camente la fuente de alimentación suministrada junto con la estación de videoportero o una fuente de alimentación de riel DIN que puede obtener de nosotros por separado, ya que esta ha sido especialmente estabilizada eléctricamente y está equipada con un dispositivo de reducción de interferencia de audio integrado. Otras unidades de fuente de alimentación pueden destruir la estación de videoportero o causar mala calidad de transmisión. La garantía caduca automáticamente si utiliza una fuente de alimentación diferente. La unidad de fuente de alimentación está enchufada en un enchufe de pared dentro de su casa, generalmente donde los dos alambres de su timbre anterior salen de la pared en el interior de la casa. No conecte la fuente de alimentación NOTICE NOTICE70 a la toma de corriente. Conecte la fuente de alimentación dentro de la casa con el conector de engarzado suministrado y los dos cables que desea usar para alimentar el dispositivo. Alimentación a través de PoE (como alternativa) Para alimentar el videoportero a través de un conmutador PoE (p. ej., D-Link DGS-1008P) o un inyector PoE (p. ej. TP-Link TL-PoE150S) conforme a la norma PoE IEEE 802.3af Modo A, se deben utilizar los cuatro cables con los números 1,2,3 y 6 de un cable Cat. 5 o superior. Debe utilizarse un cable Cat. 5 o superior, ya que las señales de red sólo pueden transmitirse a través de cables completamente aislados, apantallados y trenzados. Si utiliza PoE como fuente de alimentación, la interfaz WiFi del videoportero se desactiva automáticamente y los cuatro cables para PoE forman el enlace de datos simultáneamente. El videoportero no arranca si el interruptor PoE o el inyector PoE no son compatibles con el modo estándar de PoE IEEE 802.3af Mode A (consulte Diagnostic-LED y Sonidos de diagnóstico).

1. Desconecte el interruptor PoE o el inyector PoE de la red eléctrica.

2. Coloque el cable de red en el lugar de instalación del videoportero.

No combine la fuente de alimentación del alimentador de corriente (adaptador de corriente) con la fuente de alimentación a través de PoE. PASO 5: OTRAS CONEXIONES (OPCIONAL) Si lo desea, conecte cables adicionales en el lugar de instalación del videoportero. Los cables u opciones de conexión mencionados en esta sección son opcionales. Asegúrese de utilizar cuatro alambres aislados, apantallados y retorcidos de un cable de red de acuerdo con el estándar Cat. 5 o mejor. Conexión de la unidad a una red Puede conectar el videoportero a la red existente a través de WiFi o bien utilizar un cable de red (Ethernet). Por razones de estabilidad de la red, recomendamos utilizar principalmente un cable de red, ya que WiFi es sensible a las interferencias (rango, paredes de la casa que actúan como pantallas, fiabilidad, etc.). de rendimiento, redes WiFi de terceros, transmisores inalámbricos que causan interferencias en la zona, etc.). El videoportero puede ser alimentado por PoE o a través de la fuente de alimentación suministrada. Si utiliza PoE como fuente de alimentación, la interfaz WiFi del video- portero permanece inactiva. Utilice sólo cuatro cables (1,2,3 y 6) de un cable de red que cumpla con el estándar Cat. 5 o uno mejor. 6 (R-) 3 (R+) 2 (T-) 1 (T+)71

Los otros cuatro cables del cable de red (4,5,7 y 8) no son necesarios. Conecte el cable de red de la casa a su router de Internet o a su conmutador PoE o inyector PoE que está conectado a su enrutador de Internet. Abridores de puertas eléctricos La estación de videoportero tiene un contacto de relé de potencial cero para una puerta eléctrica estandardizada, portón o abridor de garaje (dos cables). Existe la posibilidad de conectar todas las puertas eléctricas que funcionen a una potencia máxima de 1A en el rango de voltaje de hasta 24 V (AC / DC). La estación de videoportero no proporciona su propia fuente de alimentación para el abridor de puerta eléctrico. Esto se proporciona a través de la fuente de alimentación separada del abridor de puerta eléctrico. Para obtener más información sobre la instalación de la fuente de alimentación, consulte el manual de instruc- ciones o las especificaciones técnicas de su abridor de puertas. Si tiene alguna pregunta sobre esto, póngase en contacto con el fabricante de su abridor de puerta. Puede encontrar un abridor de puerta eléctrico compatible y un diagrama de cableado de ejemplo en www.doorbird.com/support Timbre de puerta eléctrico convencional Si alguien llama a su estación videoportero, recibirá inmediatamente una notificación con sonido / vibración en su smartphone o tableta. Además, la estación de videoportero viene con un contacto de relé de potencial cero para conectar un timbre de puerta eléctrico conven- cional dentro del edificio. El contacto de relé se puede utilizar para activar la tensión de funcionamiento separada del timbre de puerta o el timbre de puerta a través de su entrada de disparo. Si el voltaje de funcionamiento del timbre de la puerta está activado, no debe ser mayor que 24 V (AC / DC). El consumo de energía no debe exceder 1A. La estación de videoportero no proporciona su propia fuente de alimentación para el timbre de la puerta. Esto se proporciona a través de la fuente de alimentación separada de su campana de puerta convencional. Si tiene alguna pregunta, póngase en contacto con el fabricante de su timbre de puerta. Puede encontrar timbres de puerta compatibles y un ejemplo de diagrama de cableado en www.doorbird.com/support Dos alambres aislados. Dos alambres aislados.72 PASO 6: PASADORES Si la pared exterior de la casa no está hecha de madera, debe perforar cuatro agujeros de 5 mm de diámetro en la pared y luego colocar los pasadores provistos en los agujeros. Si la pared exterior de la casa está hecha de madera, normalmente no necesitará ningún pasador. Para el montaje del videoportero en una pared aislante existen pasadores especiales, p. ej. pasadores aislantes Fischer. Por favor, consulte con el fabricante del material aislante con respecto a los pasadores que recomiendan.

PASO 7: FIJAR LA PLACA DE MONTAJE

Coloque los cables que desea conectar al videoportero a través de la abertura de la placa de montaje suministrada. Coloque la placa de montaje contra la pared exterior de la casa y utilice los tornillos suministrados para colocarla en los pasadores o en la pared. La placa de montaje del videoportero se ha diseñado de tal manera que también puede instalarse en paredes irregulares, por lo que no es completamente plana. Los espacios parcialmente mayores en la parte posterior también sirven para estabilizar la temperatura y los niveles de humedad.

PASO 8: PREPARACIÓN DE LOS CABLES

Retire unos 5 mm de material aislante en el extremo de los cables que desea conectar a la estación de video.

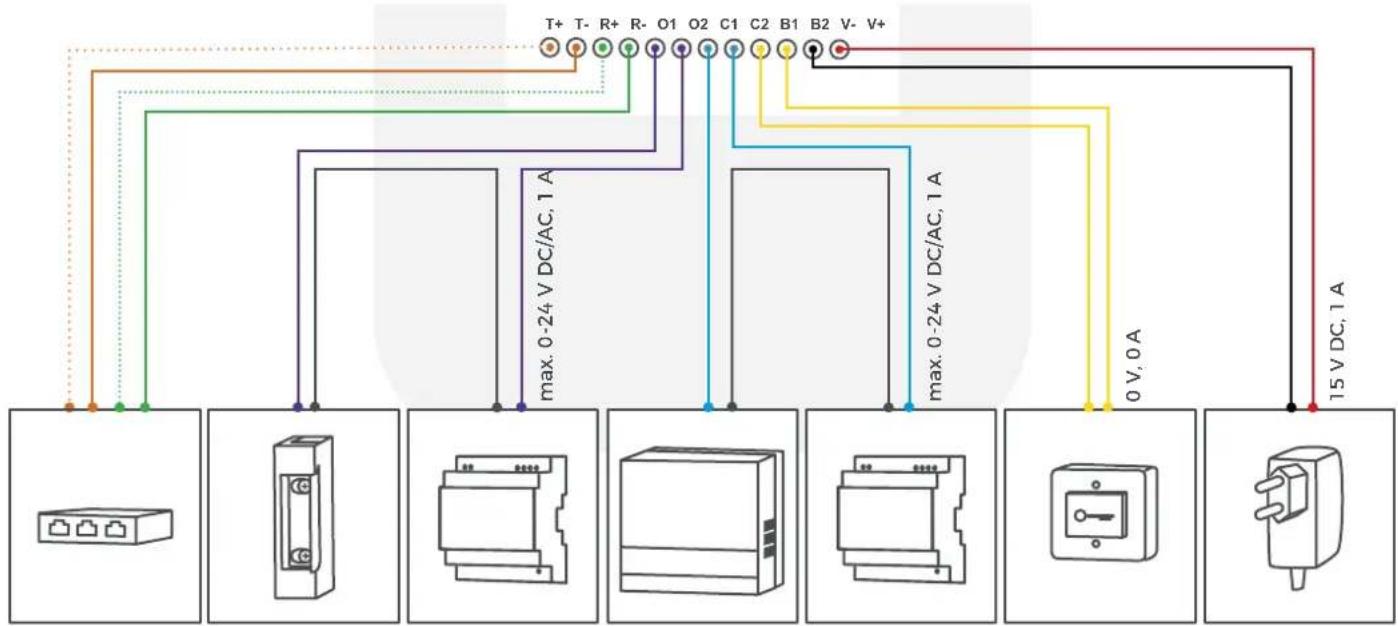

PASO 9: CONEXIÓN DE LOS CABLES

Es posible conectar el videoportero de forma cómoda y segura a través de un terminal de conexión con conectores en el dorso del videoportero. Los contactos individuales del terminal de conexión están etiquetados en el dorso de la carcasa. Algunos conectores en el terminal de conexión pueden venir suministrados por nosotros con cable. Utilice conectores de crimpado o regletas de conexión apropiados para conectar los cables suministrados con sus cables. Los conectores de crimpado adjuntos son resistentes a la intemperie y Botón de apartura de puerta convencional Si se conecta un abridor de puerta eléctrico a la estación de videoportero, nuestra App puede abrir el abrepuertas y también se puede controlar directamente mediante un botón de potencial cero que se encuentra en el interior del edificio, es decir, un botón de apertura de puerta. Además, el botón de apertura de puerta se debe conectar al terminal de conexión suministrado. Por favor, asegúrese de no agregar tensión adicional en ese contacto. Puede encontrar botones compatibles de abrepuertas y un diagrama de cableado de ejemplo en www.doorbird.com/ support Dos alambres aislados.73 ESPAÑOL T+ T- R+ R- O1 O2 C1 C2 B1 B2 V- V+ max. 0 -24 V DC/AC, 1 A max. 0 -24 V DC/AC, 1 A 0 V, 0 A 15 V DC, 1 A

FRANÇAIS DEUTSCH ITALIANO ESPAÑOLENGLISH

CONECTORES DESCRIPCIÓN CABLE

Alambre de cable de red blanco y naranja (Número 1, Datos de transmisión +) blanco-naranja

Alambre de cable de red naranja (Número 2, Datos de transmición -) naranja

Cable de red blanco y verde (Número 3, Recibir datos +) verde-blanco

Cable de red verde (Número 6, Datos de recepción -) verde O1 Abridor de puerta eléctrico (potencial cero) morado O2 Abridor de puerta eléctrico (potencial cero) morado C1 Timbre de puerta eléctrico (potencial cero) azul C2 Timbre de puerta eléctrico (potencial cero) azul B1 Botón de apertura de la puerta amarillo B2 Botón de apertura de la puerta amarillo V- Fuente de alimentación, polo negativo (-) negro V+ Fuente de alimentación, polo negativo (+) rojo están equipados con tubos termorretráctiles que se pueden sellar, por ejemplo, con una pistola de calor. Retire todos los cables del terminal de conexión que no necesite. Tenga cuidado al conectar los cables. La conexión incorrecta de los cables puede destruir el videoportero.74

PASO 10: MONTAJE FINAL

Monte el videoportero en la placa de montaje. El videoportero encaja en las posiciones de fijación previstas para la placa de montaje. Utilice el tornillo de seguridad adjunto con la herramienta adecuada para fijar el videoportero en la parte inferior de la placa de montaje. PASO 11: ACTIVACIÓN DE LA ESTACIÓN DE VIDEOPORTERO Encienda de nuevo los cables que conducen al lugar de montaje. Puede ver si ha conectado correctamente la fuente de alimentación desde el LED de diagnóstico (se ilumina una vez que la alimentación se ha conectado correctamente durante cinco minutos y continuamente en el modo de visión nocturna). El videoportero está listo para funcionar (proceso de arranque, actualizaciones de software, etc.) una vez que ha emitido un breve sonido de diagnóstico desde el altavoz integrado. Esto puede durar hasta 5 minutos. Si no oye un pitido, compruebe la fuente de alimentación. Compruebe también si ha utilizado una fuente de alimentación de pared y no PoE y si ha conectado correctamente el polo positivo y el polo negativo al videoportero. PASO 12: DESCARGA E INSTALACIÓN DE LA APLICACIÓN Descargue la aplicación „DoorBird“ de Bird Home Automation en su dispositivo móvil desde la tienda de aplicaciones de Apple o la tienda Google Play. Siempre puedes encontrar la versión más actualizada del manual de la aplicación en www.doorbird.com/support si utilizas WiFi para conectar el videoportero a tu router de Internet, primero ve a „Configuración > Configuración WiFi“ y sigue las instrucciones. Si ha finalizado la configuración WiFi o ha conectado el videoportero a su router de Internet mediante un cable de red, vaya a „Configuración > Añadir dispositivo“ y haga clic en el icono de código QR en el campo „Usuario“. Escanee el código QR de usuario que se encuentra en el „Pasaporte digital“ que acompaña al videoportero. Si tiene problemas para añadir el videoportero a la aplicación, compruebe si el videoportero está conectado (www.doorbird.com/checkonline). Si el videoportero no está conectado, vuelva a comprobar la conexión WiFi o del cable de red. Dado que Apple utiliza micrófonos, altavoces y componentes de audio digital de muy alta calidad que están perfectamente en sintonía entre sí, la calidad de voz con un iPhone o iPad suele ser notablemente mejor que con un smartphone Android o una tableta Android.75 ESPAÑOL

DIAGNOSTIC-LED MODO DE ESPERA

Esta luz LED sólo se enciende durante cinco minutos después de que el videoportero haya sido alimentado con corriente (y continuamente por la noche). Se ilumina tan pronto como el videoportero recibe corriente eléctrica. Iluminado: El dispositivo está encendido

SONIDOS DE DIAGNÓSTICO

Después de unos dos a cinco minutos, el videoportero emite breves sonidos de diagnóstico después de haber sido conectado a la corriente eléctrica. ∙ 1x sonido de diagnóstico: El videoportero está conectado a Internet ∙ 2x sonidos de diagnóstico: El videoportero es capaz de comunicarse con el router, pero no puede acceder a Internet. ∙ 3x sonidos de diagnóstico: El videoportero no tiene conexión a la red

Alimentación eléctrica: 15 V DC (fuente de alimentación

110 - 240 V CA) o Power over

Ethernet (PoE 802.3af modo-A) Contenido: Estación de vídeo para puertas, placa de montaje, Fuente de alimentación (mundial, 110 - 240 V), fuente de alimentación separada disponible, paquete de tornillos, guía de inicio rápido Protección climática: Sí, IP65 Homologaciones: CE, IC, FCC, RoHS, IP65 Condiciones de servicio: De -20 a +40°C Humedad relativa del aire de 10 % a 85 % (no se condensa) Contenido: Estación de vídeo para puertas, placa de montaje, Fuente de alimentación (mundial, 110 - 240 V), fuente de alimentación separada disponible, paquete de tornillos, guía de inicio rápido Garantía: Ver www.doorbird.com/es/warranty

REQUISITOS ACTUALES DEL SISTEMA

Requisitos acuales del sistema: Sistema operativo iOS más recien- te en iPhone/iPad, Android más reciente en Internet: Conexión a Internet de banda anchan con teléfono fijo de alta velocidad, ADSL, cable o fibra de vidrio, mín. 500 kbps de ancho de banda de subida, sin servidor Proxy ni Socks Red: 802.11 b/g/n 2.4 GHz o red Ethernet, con DHCP Altura de montaje recomendada: El objetivo de la cámara deberá76 NOTAS LEGALES Observaciones generales

1. DoorBird es una marca registrada de Bird Home

4. La marca denominativa y los logotipos Bluetooth

5. Todos los demás nombres de empresas y pro-

ductos pueden ser marcas comerciales de las res- pectivas empresas con que están asociados.

6. Nos reservamos el derecho de hacer cambios

en nuestros productos en interés del avance técni- co. Los productos mostrados también pueden te- ner un aspecto diferente a los productos suminis- trados en base a mejoras continuas.

7. La reproducción o el uso de textos, ilustraciones

y fotos de este manual de instrucciones en cual- quier medio -aunque sólo sea en forma de extrac- tos- sólo se permite con nuestro consentimiento expreso y por escrito.

8. El diseño de este manual está sujeto a la pro-

tección del copyright. No asumimos ninguna re- sponsabilidad por errores o contenidos erróneos o errores de impresión (incluso en el caso de especificaciones técnicas o en gráficos y bocetos técnicos).

9. Nuestros productos cumplen con todas las di-

rectrices técnicas, normativas eléctricas y de tele- comunicaciones aplicables en Alemania, la UE y los Estados Unidos. Privacidad y seguridad de los datos

1. Para máxima seguridad, el dispositivo utiliza las

mismas tecnologías de cifrado que se utilizan en línea banca. Para su seguridad, tampoco se utiliza ningún reenvío de puertos o DynDNS.

2. La ubicación del centro de datos para el acceso

remoto a través de Internet por medio de una aplicación es obligatoria en la UE si la dirección IP de Internet determinada del dispositivo se encuentra en la UE. El centro de datos funciona de acuerdo con las normas de seguridad más estrictas.

3. El vídeo, el audio y cualquier otro método de

vigilancia pueden ser regulados por leyes que varían de un país a otro al campo. Compruebe las leyes de su región local antes de instalar y utilizar este dispositivo con fines de vigilancia. Si el dispositivo es una puerta, estación interior o cámara fotográfica: ∙ En muchos países la señal de vídeo y voz sólo puede ser transmitida una vez que el visitante ha tocado la campana (privacidad de los datos, configurable en la aplicación). ∙ Realice el montaje de tal manera que el alcance de detección de la cámara limite el alcance de la cámara exclusivamente a la zona de entrada inmediata. ∙ El dispositivo puede venir con un historial de visitas y sensor de movimiento. Puede activar/ desactivar esta función si es necesario. En caso necesario, indíquese la presencia del dispositivo en un lugar adecuado y de forma adecuada. Observe las disposiciones legales específicas de cada país sobre el uso de componentes de vigilancia y cámaras de vigilancia aplicables en el lugar de instalación. Las actualizaciones del software o del sistema operativo (las llamadas „actualizaciones de firmware“) normalmente se instalan automáticamente en los productos de Bird Home Automation GmbH a través de Internet, si es técnicamente posible. Las actualizaciones automáticas de firmware mantienen actualizado el software de los productos para que siempre funcionen de forma fiable, segura y eficiente. Mediante un desarrollo continuo, las funciones pueden añadirse, ampliarse o modificarse ligeramente. Normalmente, sólo se encontrarse como mín., a 145 cm (57 pulgadas) VIDEO Cámara: HDTV 720p, dynamic (VGA – HDTV) Objetivo: Objetivo gran angular hemisférico con 180° de visión horizontal, 90° vertical, rectificado, apto para infrarrojo Sujeto a cambios sin previo aviso.77 ESPAÑOL producirán cambios o limitaciones importantes en las funciones existentes si Bird Home Automation GmbH lo considera necesario (por ejemplo, por razones de protección de datos, seguridad, estabilidad de datos o para mantenerlos actualizados). Cuando se dispone de una actualización del firmware, los servidores de Bird Home Automation GmbH normalmente lo distribuyen automáticamente a todos los productos compatibles conectados a Internet o a los servidores de Bird Home Automation GmbH. Este proceso es gradual y puede durar varias semanas. Tan pronto como un producto recibe una actualización de firmware, se instala y se reinicia el sistema. Las actualizaciones del firmware instalado no se pueden desinstalar. Dado que los productos y el software de Bird Home Automation GmbH no son explícitamente productos específicos del cliente, un cliente no puede negar una actualización automática si el producto está conectado a Internet o al servidor de Bird Home Automation GmbH. Instrucciones para la eliminación de residuos No deseche el aparato con la basura doméstica normal. Los aparatos electrónicos deben eliminarse siguiendo las instrucciones de la Directiva sobre residuos de aparatos eléctricos y electrónicos. Editor Bird Home Automation GmbH Uhlandstraße 165 10719 Berlin Germany Web: www.doorbird.com Email: hello@doorbird.com78
