Caractéristiques techniques	Moniteur V7 L215E2EU, écran LCD 21,5 pouces, résolution 1920 x 1080 pixels, temps de réponse 5 ms, luminosité 250 cd/m², contraste 1000:1.
Connectivité	Ports HDMI, VGA, entrée audio, compatible avec les systèmes d'exploitation Windows et Mac.
Utilisation	Idéal pour un usage bureautique, multimédia et navigation Internet.
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Certifié CE, RoHS, respecter les consignes de sécurité lors de l'installation et de l'utilisation.
Informations générales	Garantie de 3 ans, dimensions avec support : 48,5 x 38,5 x 19,5 cm, poids : 3,5 kg.

FOIRE AUX QUESTIONS - L215E2EU V7

Comment régler la luminosité de mon moniteur V7 L215E2EU ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' de votre moniteur, utilisez les flèches pour naviguer vers 'Luminosité' et ajustez le niveau selon vos préférences.

Mon moniteur V7 L215E2EU ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au moniteur. Assurez-vous également que le moniteur est bien allumé en appuyant sur le bouton d'alimentation.

Comment connecter mon moniteur V7 L215E2EU à mon ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur. Branchez une extrémité du câble à votre ordinateur et l'autre à l'entrée correspondante sur le moniteur.

Que faire si l'affichage de mon moniteur est flou ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native du moniteur, qui est de 1920 x 1080 pixels. Vous pouvez également essayer de débrancher et de rebrancher le câble vidéo.

Comment ajuster les paramètres d'affichage de mon moniteur V7 L215E2EU ?

Appuyez sur le bouton 'Menu' pour accéder aux paramètres d'affichage. Vous pouvez ajuster la couleur, le contraste et d'autres paramètres en utilisant les flèches pour naviguer et les boutons pour sélectionner.

Le son de mon moniteur V7 L215E2EU ne fonctionne pas, que faire ?

Assurez-vous que le moniteur est équipé de haut-parleurs internes et que le volume est réglé correctement. Vérifiez également que le câble audio est bien connecté si vous utilisez des haut-parleurs externes.

Comment réinitialiser mon moniteur V7 L215E2EU aux paramètres d'usine ?

Accédez au menu OSD en appuyant sur le bouton 'Menu', naviguez vers 'Réglages' puis sélectionnez 'Réinitialiser' pour revenir aux paramètres d'usine.

Mon moniteur V7 L215E2EU affiche un message d'erreur, que dois-je faire ?

Notez le message d'erreur affiché. Consultez le manuel d'utilisation pour des solutions spécifiques ou essayez de débrancher le moniteur pendant quelques minutes avant de le rebrancher.

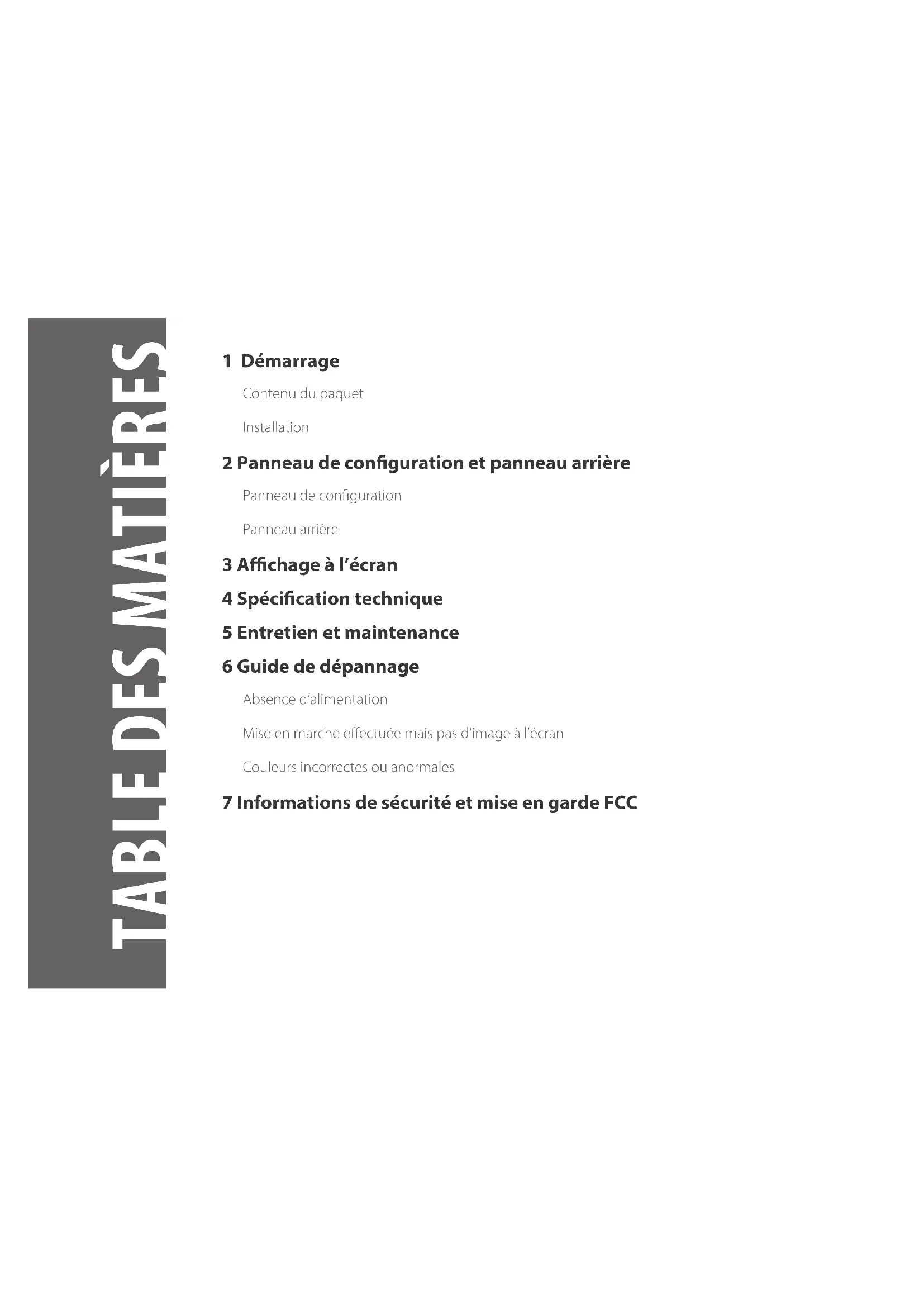

MODE D'EMPLOI L215E2EU V7

2 Panneau de configuration et panneau arrière

Panneau de configuration

Panneau arrière

3 Affichage à l'écran

4 Spécification technique

5 Entretien et maintenance

6 Guide de dépannage

Absence d'alimentation

Mise en marche effectuée mais pas d'image à l'écran

Couleurs incorrectes ou anormales

7 Informations de sécurité et mise en garde FCC

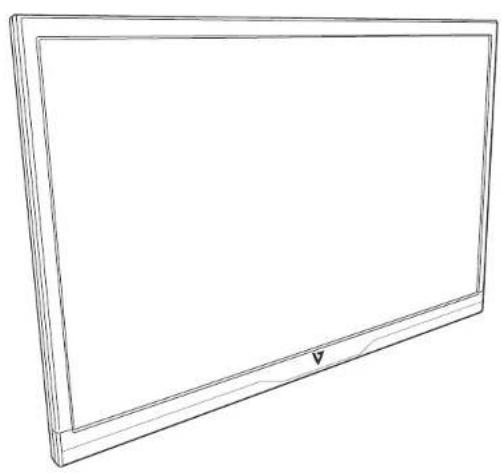

Contenu du paquet

• Cordon d'alimentation secteur
• Câble VGA
• Guide de démarrage rapide

Cordon d'alimentation secteur Câble VGA

Installation

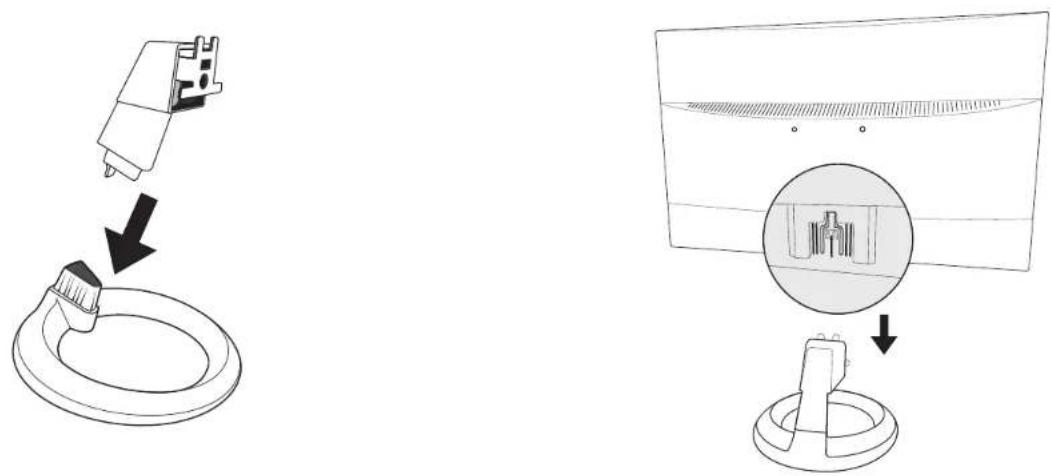

1. Insérez le support dans le socle 2. Glissez le support dans la fente du moniteur

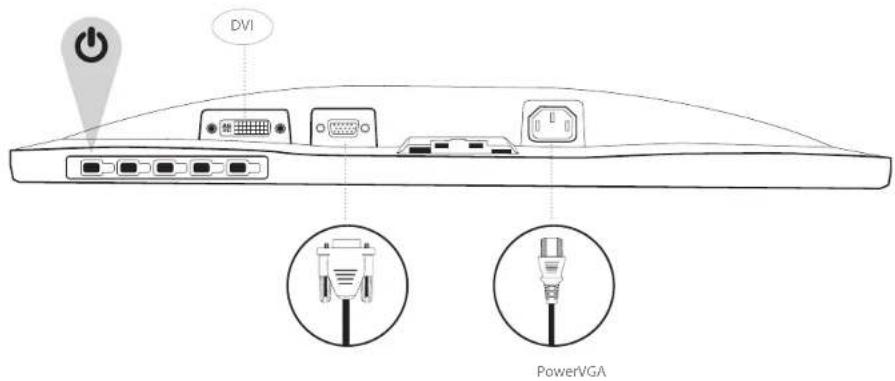

1. Connectez le câble vidéo, Connectez le cordon d'alimentation, Connectez le câble audio

DVI PowerVGA

1. Mettez en marche l'unité centrale et le moniteur

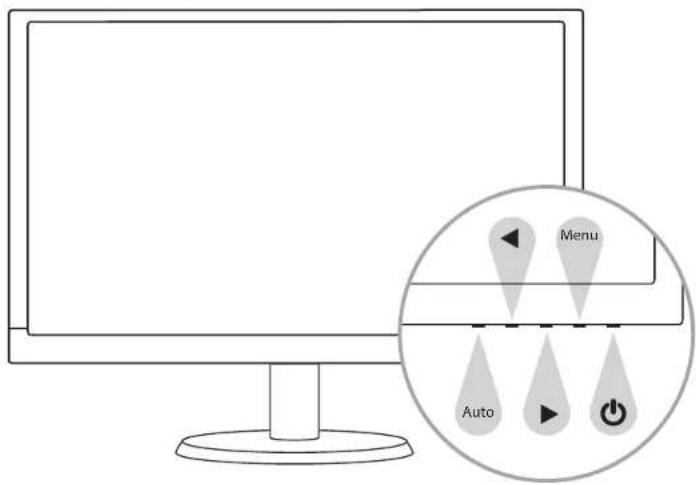

Panneau de configuration

Utilisation des fonctions d'affichage OSD

Menu	Afficher le menu principal
	Sortie du menu d'affichage
Automatique Réglage automatique de l'affichage
	À partir du menu d'affichage OSD, sélectionnez l'élément concerné
	S'il ne figure pas dans le menu d'affichage OSD, accédez directement au MODE VISION DES COULEURS
	À partir du menu d'affichage OSD, sélectionnez l'élément concerné
	S'il ne figure pas dans le menu d'affichage OSD, accédez directement à la fonction LUMINOSITE/CONTRASTE
	Retour aux fonctions contraste et luminosité (si elles ne figurent pas dans le menu d'affichage OSD)
Menu + ◀	Verrouillage de l'alimentation (si absent du menu d'affichage OSD)
Menu + ▶	Verrouillage de l'affichage (si absent du menu)

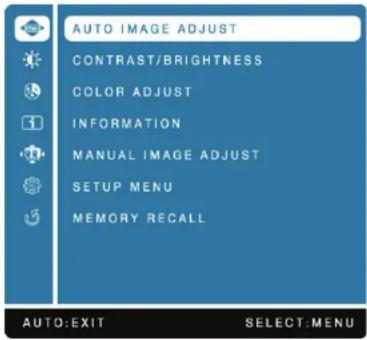

Menu principal

AUTO IMAGE ADJUST CONTRAST/BRIGHTNESS COLOR ADJUST INFORMATION MANUAL IMAGE ADJUST SETUP MENU MEMORY RECALL AUTO:EXIT SELECT:MENU

Fonctions de raccourci de(s) bouton(s)
	Réglage automatique	Pour le réglage automatique des positions horizontale et verticale, le phasage (réglage fin) et l'horloge (taille horizontale) de l'écran.
	Contraste/ Luminosité	Pour le réglage manuel des fonctionnalités suivantes à l'écran : CONTRASTE, LUMINOSITE, DCR et ECO.Contraste : Pour le réglage du niveau de blanc d'avant-plan de l'écran.► Augmente le contraste, ◀ diminue le contraste
		Luminosité : Pour le réglage de la luminosité de la vidéo.► augmente la luminosité, ◀ diminue la luminosité.
		DCR : Pour la détection de la répartition des entrées des signaux visuels et la création d'un contraste optimisé.
		ÉCO : Permet à l'utilisateur d'activer le mode ECO. Le réglage de la luminosité est désactivé lorsque le mode ÉCO est opérationnel.
	Source d'entrée	Après avoir appuyé sur le bouton de sélection, modifiez le signal d'entrée par l'une des options VGA, DVI, HDMI, DisplayPort ou Auto
	Réglage de la couleur	Pour sélectionner la couleur permettant d'améliorer la luminosité et la saturation entre les options Cool, Normal, Chaud, Couleurs personnalisées.Cool : Ajoute du bleu à l'affichage pour obtenir un blanc plus agréable.
		Normal : Ajoute du rouge à l'écran pour un blanc plus chaud et un rouge plus riche.
		Chaud : Ajoute du vert à l'écran pour une couleur plus foncée.
		Couleurs personnalisées : Réglages personnalisés pour le rouge (R), le vert (V) et le bleu (B).1. Appuyez sur le bouton MENU pour sélectionner la couleur désirée.2. Appuyez sur le bouton ► ou ◀ pour le réglage de la couleur sélectionnée.
	Information	Pour l'affichage des informations relatives au signal d'entrée en cours provenant de la carte graphique de votre ordinateur.Remarque : Consultez le mode d'emploi de votre carte graphique pour plus d'informations sur le changement de la résolution et la fréquence de rafraîchissement.
	Réglage manuel de l'image	Pour le réglage manuel des positions horizontale et verticale, de la taille horizontale, du Réglage fin, de la Netteté et du réglage des modes vidéo et photo.
		Positions Horizontale et Verticale : Pour le réglage des positions verticale et horizontale de la vidéo.Position horizontale: ▶déplace l'affichage vers la droite, ◀déplace l'affichage vers la gauche.Position verticale: ▶déplace l'affichage vers le haut, ◀déplace l'affichage vers le bas.
		Taille horizontale: Pour le réglage de la largeur de l'affichage.▶ augmente la largeur de l'affichage, ◀diminue la largeur de l'affichage.
		Réglage fin : Pour le réglage du délai d'affichage des données et de l'horloge.Appuyez sur le bouton ▶ ou◀ pour personnaliser votre réglage.
		Netteté : Pour régler la clarté d'un signal non-Full HD de résolution 1920x1080 pixels grâce aux boutons ▶ ou◀
		Réglage du mode vidéo: Pour le réglage du rapport de forme vidéo : 16:9 ou 4:3.
		Mode photo : Assure une qualité optimale d'affichage en fonction du contenu. Il dispose de 5 présélections programmables par l'utilisateur.• Standard pour les paramètres généraux d'affichage et les réglages par défaut du moniteur• Jeu Optimisé pour des environnements ludiques sur PC• Cinéma Optimisé pour le visionnage des films et des vidéos.• Paysage Optimisé pour l'affichage des scènes extérieures.• Texte Optimisé pour l'édition et la visualisation dans un environnement de traitement de texte.
	Menu de réglage	Menu Setting: Pour le réglage de la langue, la de position, du délai et de l'arrière-plan de l'affichage OSD
		Paramètre linguistique: Permet aux utilisateurs de définir la langue de leur choix à partir d'une liste disponible.
		Position de l'affichage: Appuyez sur le bouton ▶ ou◀ pour choisir la position de réglage horizontal ou vertical de l'affichage.Position horizontale : Pour le réglage de la position horizontale de l'affichage.▶déplace l'affichage vers la droite, ◀déplace l'affichage vers la gauche.Position verticale de l'affichage : Pour le réglage de la position verticale de l'affichage.▶déplace l'affichage vers le haut, ◀déplace l'affichage vers le bas.
		Délai d'affichage: Pour arrêter automatiquement l'affichage à l'écran (OSD) après une période de temps prédéfinie.
		Arrière-plan de l'affichage: Permet à l'utilisateur d'activer ou de désactiver l'arrière-plan de l'affichage.
	Rappel de mémoire	Réinitialise les fonctionnalités audio et vidéo aux paramètres d'usine.Appuyez sur le bouton MENU pour sélectionner l'option de rappel de mémoire

Panneau à DEL 54,7 cm (21,5 pouces) TFT (avec rétroéclairage DEL)
Gestion de l'alimentation	Compatible VESA DPMSMode arrêt : < 0,5 W
Résolution	Full HD 1920 x 1080 pixels max.Fréquence verticale : 60Hz max.
Dimensions en pixels 0,24825 x 0,324825 mm
Couleur d'affichage DEL 16,7 millions de couleurs
Étirement -3°~18° (±3°)
Zone d'affichage active 476.64mm x 268.11 mm
Températures	Fonctionnement : 0°C ~ + 40°CEntreposage : - 20°C ~ + 60°C
Conformité CE, WEEE
Alimentation Tension d'entrée : 100-240 Volts CA

Entretien

• Évitez d'exposer votre moniteur directement à la lumière du soleil ou à toute autre source de chaleur. Eloignez votre moniteur du soleil pour réduire l'éblouissement.
• Placez votre moniteur dans un espace bien ventilé.
• Ne placez pas d'objets lourds sur la partie supérieure de votre moniteur.
• Assurez-vous que votre moniteur est installé dans un espace propre et exempt d'humidité.
• Eloignez votre moniteur des aimants, des moteurs, des transformateurs, des haut-parleurs, et des téléviseurs.

Conseils de sécurité

• Si votre moniteur laisse échapper de la fumée, un bruit ou une odeur inhabituelle, retirez immédiatement le cordon d'alimentation par précaution et appelez votre centre de maintenance.
• Ne jamais retirer le couvercle arrière du boîtier de votre moniteur. L'intérieur de l'écran est composé de pièces de haute tension pouvant provoquer des chocs électriques au corps humain.
• Ne jamais essayer de réparer votre moniteur vous-même. Faites toujours appel à votre centre d'entretien ou à un technicien qualifié pour le faire.

Absence d'alimentation

• Assurez-vous que le cordon d'alimentation électrique est correctement branché à l'adaptateur secteur et l'alimentation électrique fermement connectée au moniteur.
• Connectez un autre appareil électrique sur la prise de courant pour vérifier que celle-ci fournit la tension appropriée.
• Assurez-vous que tous les câbles sont connectés.

Mise en marche effectuée mais pas d'image à l'écran

• Assurez-vous que le câble vidéo fourni avec le moniteur est bien connecté au port de sortie vidéo à l'arrière de l'ordinateur. Si ce n'est pas le cas, fixez-le solidement.
  • Réglez la luminosité.

Couleurs incorrectes ou anormales

• Si l'une des couleurs (rouge, vert, bleu) est manquante, vérifiez le câble vidéo pour vous assurer qu'il est correctement connecté. Les broches desserrées ou cassées dans le connecteur du câble peuvent entrainer une mauvaise connexion.
• Connectez le moniteur à un autre ordinateur.

Consignes de sécurité

Ce moniteur est fabriqué et contrôlé en vue de garantir la sécurité des utilisateurs. Cependant, une mauvaise installation ou utilisation pourrait être dangereuse tant pour le moniteur que pour ses utilisateurs. Lisez soigneusement les mises en garde suivantes avant l'installation et conservez ce guide à portée de main.

MISES EN GARDE

• Ce moniteur doit être utilisé uniquement sur les sources d'alimentation correctes indiquées sur l'étiquette à l'extrémité arrière du moniteur. Si vous avez des doutes sur la qualité de l'alimentation électrique de votre résidence, consultez le revendeur de votre région ou votre compagnie d'électricité.
• N'essayez pas de réparer le moniteur vous-même, il ne contient aucune pièce pouvant être réparée par l'utilisateur. Le moniteur ne doit être réparé que par un technicien qualifié.
• Ne pas retirer le boîtier du moniteur. Il contient des éléments à haute tension pouvant provoquer des chocs électriques même si le cordon d'alimentation est débranché.
• Cessez d'utiliser le moniteur si son boîtier est endommagé. Faites le vérifier par un technicien de maintenance.
• Placez votre moniteur dans un environnement propre et sec. Débranchez le moniteur immédiatement s'il est humide et consultez votre technicien de maintenance.
• Débranchez toujours le moniteur avant de le nettoyer. Nettoyez le boîtier avec un chiffon propre et sec. Appliquez un nettoyant sans ammoniaque sur le tissu, et non directement sur le verre de l'écran.
• Éloignez le moniteur des objets magnétiques, des moteurs, des téléviseurs et des transformateurs.
• Ne posez aucun objet lourd sur le câble ou sur le cordon d'alimentation.
• Pour des raisons de sécurité, si le kit de montage VFSA est acheté séparément, assurez-vous qu'il est certifié UL et remplaçable par un personnel de maintenance.

RAPPORT FCC SUR LES RADIO FRÉQUENCES ET SUR LES INTERFÉRENCES MISES EN GARDE : (POUR LES MODELES CERTIFIÉS FCC)

Ce moniteur a été testé et déclaré conforme aux limites apollicables aux appareils numériques de Classe B, conformément à la partie 15 de la réglementation FCC. Ces limitations sont conçues pour fournir une protection adéquate contre les interférences nuisibles pour une installation résidentielle. Ce moniteur génère, utilise et peut émettre de l'énergie radioélectrique. En conséquence, des interférences nuisibles à la communication radio peuvent être produites si celui-ci n'est pas installé ou utilisé de façon adéquate. Cependant, il n'y a aucune garantie sur l'absence des interférences dans le cas de certaines installations. Si ce moniteur provoque des interférences graves à la réception rocio ou télévision, sa réinitialisation pourrait résoudre ce problème. En outre, les utilisateurs sont invités à corriger les interférences en effectuant les opérations suivantes :

• Réorientez ou repositionnez l'antenne de réception.

- Positionnez le moniteur et le récepteur à une distance éloignée l'un de l'autre.

• Raccordez le moniteur à une prise sur un circuit électrique différent de celui auquel le récepteur est connecté.

- Consultez le revendeur de votre région ou un technicien qualifié.

Mise en garde FCC

Pour assurer une conformité FCC constante, l'utilisateur doit se servir d'un cordon d'alimentation avec mise à la terre et le câble d'interface vidéo blindé comportant des noyaux en ferrite avec lequel il a été livré. En outre, tout changement non autorisé ou modification apportée à ce moniteur pourrait annuler l'autorisation d'exploitation accordée à l'utilisateur concernant cet appareil.

Remarque : En cas de nécessité, le câble d'interface blindé et le cordon d'alimentation doivent être utilisés pour respecter les limites de niveau d'émission.

Informations réglementaires: Mise au rebut des déchets composés d'équipements électriques et électroniques (WEEE) La directive sur la mise au rebut des déchets composés d'équipements électriques et électroniques a pour but de minimiser l'impact créé par les biens électriques et électroniques sur l'environnement en augmentant la réutilisation et le recyclage et en diminuant la quantité de ces appareils dans les décharges. Le symbole sur votre produit V7 ou sur son emballage signifie que ce produit doit être mis au rebut séparément des déchets ordinaires ménagers lorsqu'il arrive en fin de vie. Veuillez être conscient qu'il vous incombe de mettre au rebut les équipements électroniques dans des déchetteries afin d'aider à préserver les ressources naturelles. Chaque pays de l'union européenne possède un grand nombre de déchetteries pour le recyclage des équipements électriques et électroniques. Pour des informations sur la déchetterie la plus proche, veuillez contacter l'autorité de gestion des déchets d'équipements électriques et électroniques ou le revendeur chez lequel vous avez acheué le produit.
