BEDIENUNGSANLEITUNG L215E2EU V7

2 Systemsteuerung/Rückseite

Systemsteuerung

Rückseite

3 Bildschirmanzeige

4 Technische Daten

5 Pflege und Wartung

6 Fehlerbehebung

Kein Strom

Eingeschaltet aber kein Bildschirmbild

Falsche oder ungewöhnliche Farben

7 Sicherheitsinformationen und FCC-Warnung

Package Includes

• AC Power Cord
  • VGA Cable
• Quick Start Guide

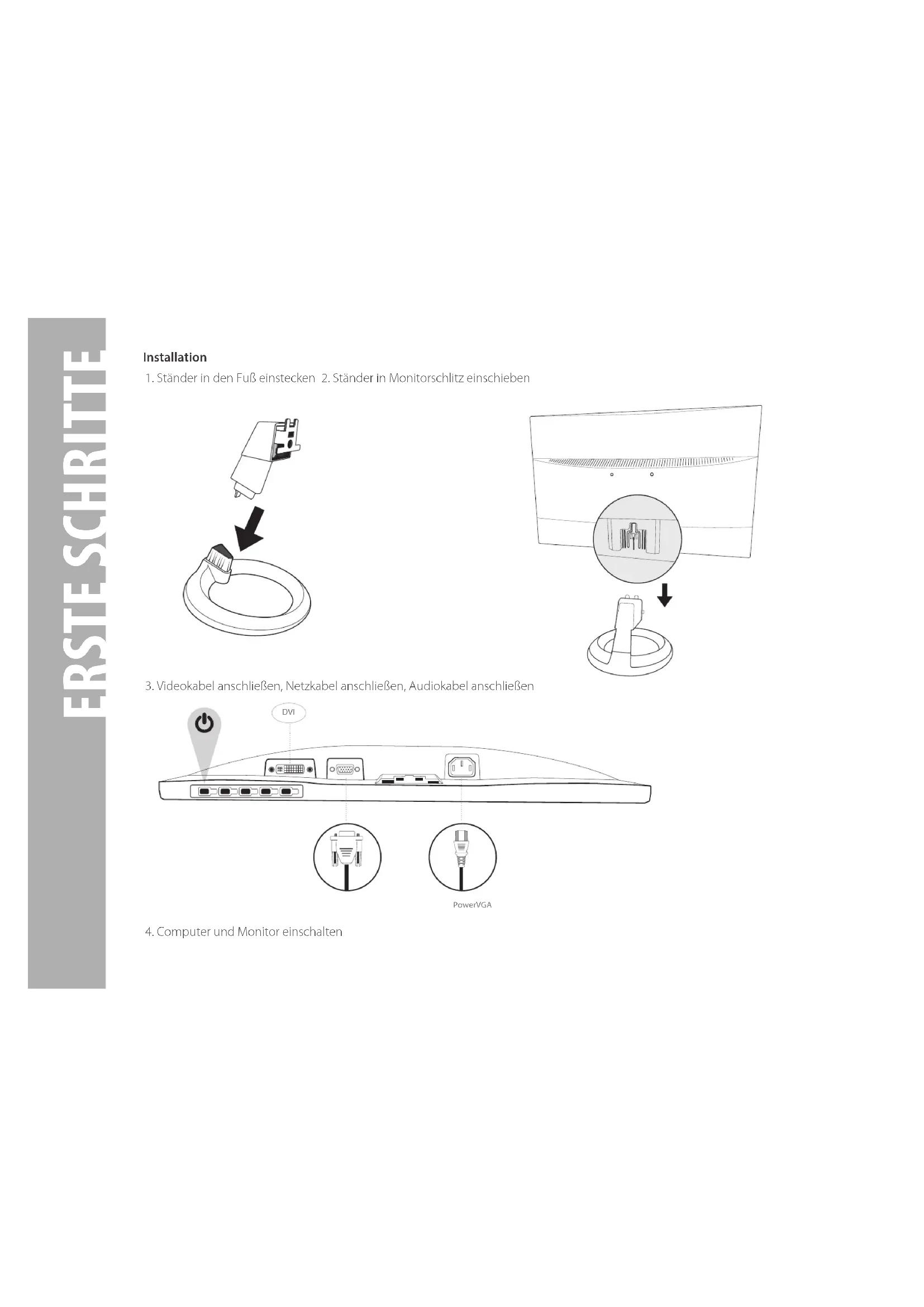

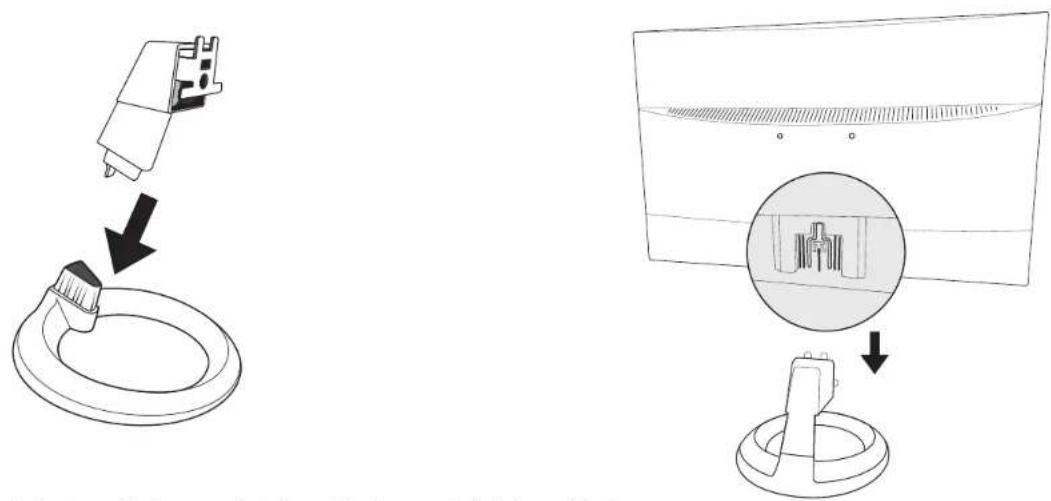

1. Ständer in den Fuß einstecken 2. Ständer in Monitorschitz einschieben

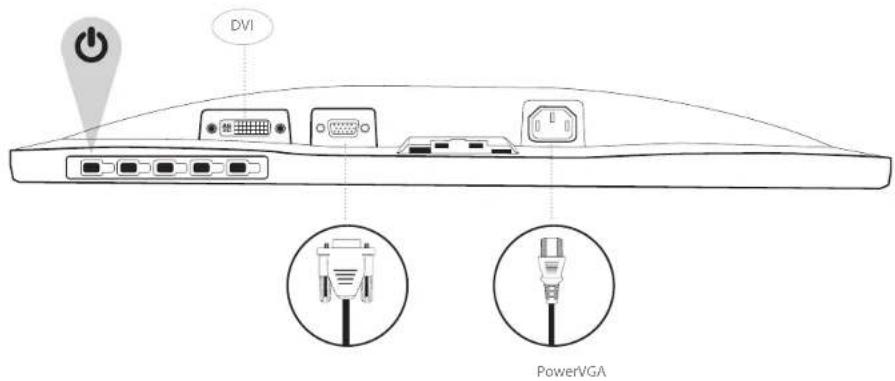

1. Videokabel anschließen, Netzkabel anschließen, Audiokabel anschließen

DVI PowerVGA

1. Computer und Monitor einschalten

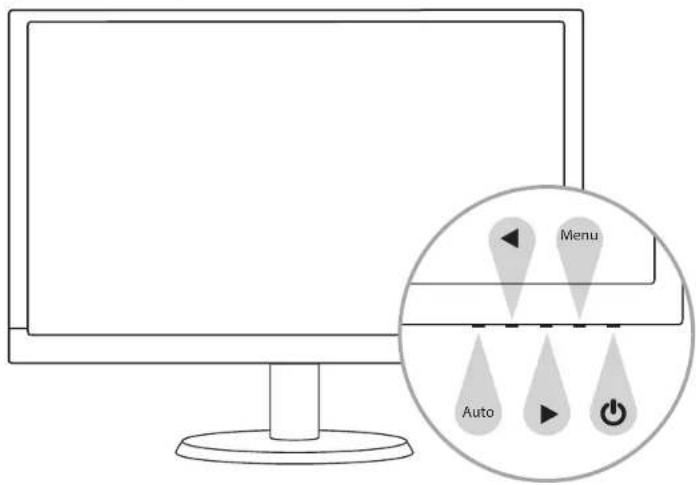

Systemsteuerung

Menu Auto

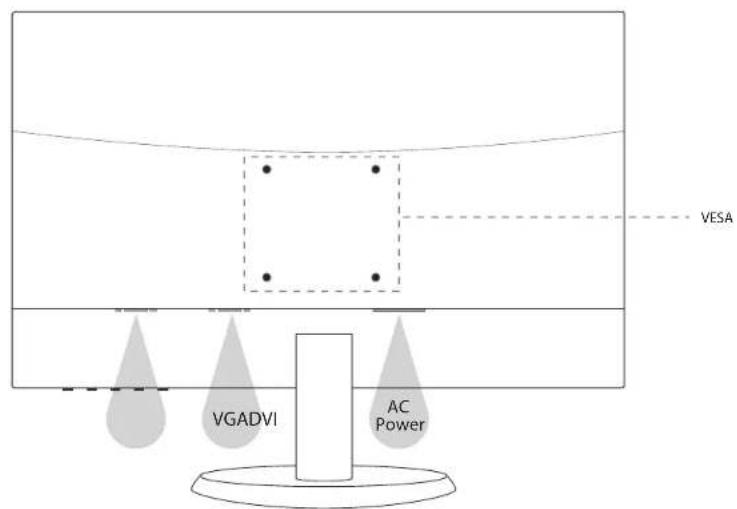

Rückseite

VESA VGADVI AC Power

Verwendung der Bildschirmanzeigefunktionen (On Screen Display, OSD)

Menü	Hauptmenü anzeigen
	OSD-Menü beenden
Auto Automatische Anpassung des Bildschirms
[X426]	Wählen Sie das gewünschte Element im OSD-Menü aus
	Wenn Sie sich nicht im OSD-Menü befinden, wird direkt FARBSEHEN-MODUS eingegeben
[COHX]	Wählen Sie das gewünschte Element im OSD-Menü aus
	Wenn Sie sich nicht im OSD-Menü befinden, wird direkt KONTRAST/HELLIGKEIT eingegeben
[KGY0]	Abruf sowohl von Kontrast als auch Helligkeit (wenn Sie sich nicht im OSD-Menü befinden)
[BHH4]	Powerlock (wenn Sie sich nicht im OSD-Menü befinden)
[SCKT]	OSD-Sperre (wenn Sie sich nicht im OSD-Menü befinden)

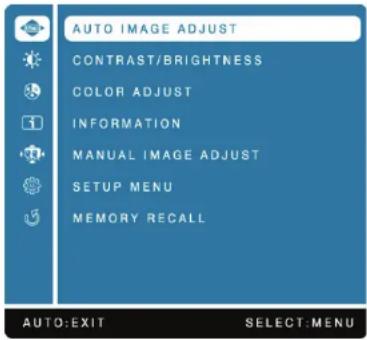

Hauptmenü

AUTO IMAGE ADJUST CONTRAST/BRIGHTNESS COLOR ADJUST INFORMATION MANUAL IMAGE ADJUST SETUP MENU MEMORY RECALL AUTO:EXIT SELECT:MENU

Verknüpfungsfunktion über die Schaltfläche(n)
	Automatische Anpassung	Zur automatischen Anpassung der horizontalen Position, der vertikalen Position, der Phase (Feineinstellung) und des Takts (H. Größe) des Bildschirms.
	Kontrast/Helligkeit	Zur manuellen Einstellung von Kontrast, Helligkeit, DCR und ECO des Bildschirmbildes.Kontrast: Zur Anpassung der Weißstufe im Vordergrund des Bildschirmbildes.Kontrast erhöhen ▶ Kontrast reduzieren.
		Helligkeit: Zur Anpassung der Leuchtdichte des VideosHelligkeit erhöhen ▶ Helligkeit reduzieren
		DCR: Zur Erfassung der Verteilung der optischen Signaleingänge und für einen optimierten Kontrast.ECO: Ermöglicht Benutzern den Wechsel des ECO-Modus. Helligkeitsanpassung wird deaktiviert, wenn ECO aktiv ist
	Eingangsquelle	Wenn Eingangsquelle gedrückt ist, ändern Sie das Eingangssignal auf VGA oder DVI.
	Farbanpassung	Zur Auswahl der Farbe für die Verbesserung der Helligkeit und Farbsättigung zwischen Kühl, Normal, Warm und Benutzerdefiniert.Kühl: Fügt dem Bildschirmbild Blau hinzu, um ein kühleres Weiß zu erzeugen.NORMAL: Fügt dem Bildschirmbild Rot hinzu, um ein wärmeres Weiß und ein satteres Rot zu erzeugen.Warm: Fügt dem Bildschirmbild Grün hinzu, um eine dunklere Farbe zu erzeugen.Benutzerdefiniert: Individuelle Einstellungen für Rot (R), Grün (G), Blau (B).1. Zur Auswahl der gewünschten Farbe auf die Schaltfläche MENÜ drücken.2. Zur Anpassung der ausgewählten Farbe ▶ oder ▶ drücken.
	Informationen	Zeigt Informationen zum aktuellen Eingangssignal an, das von der Grafikkarte in Ihrem Computer kommt.Hinweis: Siehe Benutzerhandbuch der Grafikkarte für weitere Informationen zur Änderung der Auflösung und der Aktualisierungsrate.

	Manuelle Bildanpassung	Zur manuellen Anpassung von H. /V. Position, horizontale Größe, Feineinstellung, Schärfe, Videomodusanpassung und Bildmodus.
		H./V. Position: Zur Anpassung der horizontalen und vertikalen Position des Videos.H. Position: ▶ ildschirm nach rechts bewegen, ◀ Bildschirm nach links bewegen.V. Position: ▶ Bildschirm nach oben bewegen, ◀ Bildschirm nach unten bewegen.
		Horizontale Größe: Zur Anpassung der Breite des Bildschirmbildes. ▶ Breite des Bildschirmbildes erhöhen, ◀ Breite des Bildschirmbildes reduzieren.
		Feineinstellung: Zur Anpassung der Verzögerungszeit von Daten und Takt.Zur Anpassung der Voreinstellung ▶ oder ◀ drücken.
		Schärfe: Zur Anpassung der Klarheit eines Signals ohne Full-HD-Auflösung (1.920 x 1.080) ▶ oder ◀ drücken.
		Videomodusanpassung: Zur Auswahl des Videomodus zwischen 16:9 oder 4:3.
		Bildmodus: Bietet je nach angezeigtem Inhalt eine optimierte Anzeigeumgebung. Dieser Modus enthält fünf vom Benutzer auswählbare Voreinstellungen.·Standard: für allgemeine Windows-Umgebungen und Monitor-Standardeinstellungen;·Game: für PC-Spiel-Umgebungen;·Video: für Kino- und Videoumgebungen;·Landscape: für die Anzeige von Landschaftsbildern;·Text: für die Bearbeitung und Anzeige von Text und Textverarbeitungsumgebungen.
	Menüeinstellung	Zur Einrichtung von Sprachauswahl, OSD-Position, OSD-Zeitlimit und OSD-Hintergrund.
		Sprachauswahl: Ermöglicht Benutzern die Auswahl einer verfügbaren Sprache.
		OSD-Position: Zur Auswahl zwischen horizontaler und vertikaler OSD-Position ▶ oder ◀ drücken.H. OSD-Position: Zur horizontalen Anpassung der OSD-Position. ▶ OSD nach rechts bewegen, ◀ OSD nach links bewegen.V. OSD-Position: Zur vertikalen Anpassung der OSD-Position. ▶ OSD nach oben bewegen, ◀ OSD nach unten bewegen.
		OSD-Zeitlimit: Zur automatischen Abschaltung von OSD nach einem voreingestellten Zeitraum.
		OSD-Hintergrund: Ermöglicht Benutzern das Ein- bzw. Ausschalten des OSD-Hintergrundes.
	Speicherabruf	Speicherabruf: Zum Abruf der Werkseinstellungen für Video-Steuerelemente.Zur Auswahl der Menüoption „Speicherabruf“ auf die Schaltfläche MENÜ drücken.

Technische Daten

LED-Panel 54,7 cm (21,5 Zoll) TFT (mit LED-Hintergrundbeleuchtung)
Power-Management	VESA DPMS-kompatibelOFF-Modus, < 0,5 W
Darstellbare Auflösung	Full-HD, max. 1.920 x 1.080Vertikale Frequenz max. 60 Hz
Größe in Pixel 0,24825 x 0,324825 mm
LED-Bildschirmfarbe 16,7 M
Kippen -3°~18° (±3°)
Aktiver Anzeigebereich 476,64mm x 268,11 mm
Temperatur	Betrieb: 0°C ~ + 40°C Lagerung: -20°C ~ + 60°C
Konformität CE,WEEE
Stromversorgung Input Voltage AC100-240 V

Pflege

• Vermeiden Sie eine direkte Einwirkung durch Sonnenstrahlen oder andere Wärmequellen auf den Monitor. Zum Blendschutz sollte der Monitor ohne direkte Sonneneinstrahlung aufgestellt werden
• Stellen Sie den Monitor in einem gut durchlüfteten Bereich auf.
• Legen Sie keine schweren Gegenstände auf dem Monitor ab.
• Stellen Sie den Monitor in einem sauberen und trockenen Bereich auf.
• Der Monitor darf nicht in unmittelbarer Nähe von Magneten, Motoren, Transformatoren, Lautsprechern und Fernsehgeräten aufgestellt werden.

Sicherheitshinweise

• Wenn der Monitor Rauch, ungewöhnliche Geräusche oder Gerüche von sich gibt, ist Vorsicht geboten. Ziehen Sie das Netzkabel sofort heraus und wenden Sie sich an Ihr Servicecenter.
• Entfernen Sie niemals die rückwärtige Abdeckung des Monitorgehäuses. Das Anzeigegerät enthält Teile, die unter Hochspannung stehen und Menschen einen Stromschlag versetzen können.
• Versuchen Sie niemals, den Monitor selbst zu reparieren. Wenden Sie sich für Reparaturen an Ihr Servicecenter oder an einen qualifizierten Techniker.

Kein Strom

• Stellen Sie sicher, dass das AC-Netzstromkabel fest im Netzteil eingesteckt und die Stromversorgung fest mit dem Monitor verbunden ist.
• Stecken Sie ein anderes elektronisches Gerät in die Steckdose ein, um zu überprüfen, ob die Steckdose die richtige Spannung liefert.
• Stellen Sie sicher, dass alle Signalkabel angebracht sind.

Eingeschaltet aber kein Bildschirmbild

• Stellen Sie sicher, dass das im Lieferumfang enthaltene Videokabel fest im Videoausgang auf der Rückseite des Computers eingesteckt ist. Falls dies nicht der Fall ist, stecken Sie es fest ein.
  • Passen Sie die Helligkeit an.

Falsche oder ungewöhnliche Farben

• Falls irgendwelche Farben (Rot, Grün, Blau) fehlen, überprüfen Sie das Videokabel, um sicherzustellen, dass es fest eingesteckt ist. Lockere oder abgebrochene Stifte im Steckverbinder des Kabels können zu einer fehlerhaften Verbindung führen.
• Verbinden Sie den Monitor mit einem anderen Computer.

Sicherheitsvorkehrungen

Dieser Monitor wurde so hergestellt und getestet, dass die Benutzersicherheit sichergestellt ist. Line unsachgemäße Verwendung oder Installation kann jedoch zu einer Beschädigung des Monitors führen und eine Gefahr für Benutzer darstellen. Lesen Sie sich die nachfolgenden Warnhinweise vor der Installation aufmerksam durch und bewahren Sie dieses Benutzerhandbuch auf.

WARNHINWEISE:

• Dieser Monitor sollte nur über die ordnungsgemäßen Stromquellen betrieben werden, die auf dem Etikett auf der Rückseite des Monitors aufgeführt sind. Falls Sie sich mit der Stromversorgung vor Ort nicht auskennen, wenden Sie sich an Ihren Händler oder Ihr Stromversorgungsunternehmen.
• Versuchen Sie nicht, den Monitor selbst zu reparieren, da dieser keine von Benutzern reparierbaren Teile enthält. Der Monitor sollte nur von einem qualifizierten Techniker repariert werden.
• Öffnen Sie niemals das Monitorgehäuse. Es enthält unter Hochspannung stehende Teile, die selbst bei ausgezogenem Netzkabel einen elektrischen Stromschlag verursachen können.
• Verwenden Sie den Monitor nicht, wenn das Gehäuse beschädigt ist. Lassen Sie den Monitor von einem Servicetechniker überprüfen.
• Stellen Sie den Monitor nur an einem sauberen, trockenen Ort auf. Sollte der Monitor nass werden, ziehen Sie sofort das Netzkabel heraus und wenden Sie sich an Ihren Servicetechniker.
• Ziehen Sie das Netzkabel stets vor der Reinigung des Monitors heraus. Reinigen Sie das Gehäuse mit einem sauberen, trockenen Tuch. Sprühen Sie ein ammonialfreies Reinigungsmittel auf das Tuch und niemals direkt auf den Monitor.
• Stellen Sie den Monitor nicht in unmittelbarer Nähe von magnetischen Gegenständen, Motoren, Fernsehgeräten und Transformatoren auf.
• Legen Sie keine schweren Gegenstände auf dem Kabel oder dem Netzstromkabel ab.
• Wenn der VLSA Montagesatz getrennt erworben wurde, sollten Sie aus Sicherheitsgründen überprüfen, dass dieser UL-gelistet ist und nur durch Servicepersonal ersetzt wird.

Behördliche Informationen: Entsorgung von Flektro- und Elektronikaltgeräten (Waste Electrical and Electronic Equipment – WFFF) Die Verordnung für Elektro- und Elektronikaltgeräte (WEEE) zielt darauf ab, die negativen Auswirkungen von elektrischen und elektronischen Produkten auf die Umwelt so gering wie möglich zu halten, indem die Anzahl von Altgeräten, die auf Müllhalden entsorgt werden, durch eine verstärkte Wiederverwendung und vermehrtes Recycling reduziert wird. Das Symbol auf Ihrem V7-Produkt bzw. seine Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Nutzungsdauer separat von gewöhnlichem Haushaltsmüll entsorgt werden muss. Sie sollten sich dessen bewusst sein, dass Sie für die Entsorgung von Elektronikgeräten in Recycling Zentren zur Schonung von natürlichen Rohstoffressourcen verantwortlich sind.

Jedes Land in der Europäischen Union sollte über eigene Sammelzentren für das Recycling von Elektro- und Elektronikgeräte verfügen. Informationen über die Abgabe von Geräten zwecks Recycling erhalten Sie von Ihrer zuständigen Behörde für Elektro- und Elektronikaltgeräte oder vom Linzelhändler, bei dem Sie das Produkt gekauft haben.
