MODE D'EMPLOI SBCLI910 PHILIPS
Prolongateur de signal RF Mode d'emploi
Mode d'emploi Prolongateur de signal RF
© Copyright 2004 Royal Philips Electronics, Interleuvenlaan 72 - 74, 3000 Leuven (Belgique).
Remarque :
Tous les droits sont réservés. Toute reproduction partielle ou totale est interdite sans l'autorisation préalable du titulaire du droit d'auteur.
Royal Philips Electronics décline toute responsabilité en cas d'omissions, d'erreurs techniques ou d'édition dans ce mode d'emploi ou de dommages résultant directement ou indirectement de l'utilisation du Prolongateur de signal RF RFX6500 / SBC LI910.
Les informations contenues dans ce mode d'emploi peuvent faire l'objet de modifications sans avis préalable. Tous les noms de marque ou de produit sont des marques de commerce ou des marques déposées de leurs sociétés ou organisations respectives.
Table des matières
Table des matières 2
Comment utiliser le Prolongateur de signal RF ? 3
Introduction 3
Comment installer le Prolongateur de signal RF ? 5
Comment brancher le Prolongateur RF ? 5
Comment positionner le blaster ? 6
Comment installer les émetteurs IR doubles ? 7
Comment positionner le récepteur ? 9
Que faire de plus? 12
Comment définir les ID d'extension ? 12
Comment éviter les interférences avec d'autres télécommandes Pronto ? 13
Comment utiliser un câble plus long ? 13
Comment régler minutieusement l'installation avec des commutateurs DIP ? 14
Comment désactiver le diffuseur infrarouge ? 14
Comment régler le niveau de puissance des émetteurs IR doubles ? 15
Dépannage 16
Spécifications 17
Introduction
Les télécommandes à infrarouges (IR) ne fonctionnement pas correctement si des obstacles empêchent le transfert du signal entre la télécommande et les dispositifs audio/vidéo. Ce problème peut être résolu grâce à la radiofréquence (RF) qui fait office d'onde porteuse pour les commandes infrarouges. La télécommande Pronto, en association avec le Prolongateur de signal RF, peut faire fonctionner virtuellement les dispositifs audio/vidéo à partir de n'importe quel endroit.

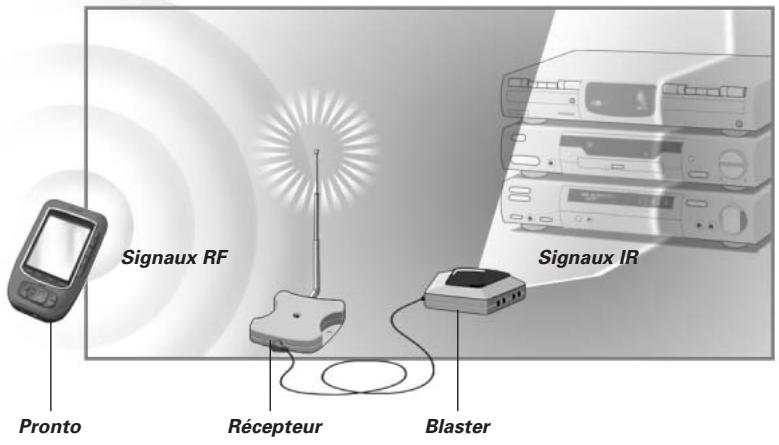

Le Prolongateur de signal RF est composée de deux appareils : un Récepteur et un Blaster. Le Récepteur reçoit les signaux de RF envoyés par la télécommande Pronto. Cet appareil est relié au Blaster, lequel convertit les signaux en signaux IR. Le Blaster transmet les signaux IR aux dispositifs audio/vidéo.
Lorsque le Blaster n'atteint pas tous les dispositifs ou s'il n'est pas assez puissant, vous pouvez utiliser les émetteurs IR doubles fournis. Vous pouvez les régler de deux façons :
Les émetteurs infrarouges doubles en association avec le Blaster. Cette configuration s'applique lorsque l'espace est limité autour des récepteurs IR des dispositifs, par exemple dans un petit placard.
Les émetteurs IR doubles à la place du Blaster.
Lorsque vous voulez transmettre des signaux IR très précis, désactivez le Blaster et commandez les dispositifs en utilisant uniquement les émetteurs IR doubles.
Les dispositions proposées pour le cas ci-dessus peuvent également être combinées. Vous pouvez commander toutes les Prolongateurs RF individuellement avec une ou plusieurs télécommandes Pronto.
Comment installer le Prolongateur de signal RF ?
Vérifiez que vous êtes bien en possession des composants suivants : Récepteur du Prolongateur RF, Blaster du Prolongateur RF, adaptateur d'alimentation, câble de connexion, émetteurs IR doubles et vis.
L'installation du Prolongateur RF se décompose en 4 étapes principales :
■ Branchement du Prolongateur RF ;
■ Positionnement du Blaster ;
■ Installation des émetteurs IR doubles ;
■ Positionnement du Récepteur.
Comment brancher le Prolongateur RF ?
1 Raccordez l'adaptateur d'alimentation au Blaster.
2 Raccordez l'adaptateur d'alimentation à la prise secteur.
Une fois que vous avez connecté le Blaster, un voyant DEL se met à clignoter.
Au bout de quelques secondes, il cesse de clignoter et reste fixe.
Remarque Le voyant du Blaster clignote également lorsque ce dernier envoie des signaux IR vers les dispositifs audio/vidéo.
3 Branchez le câble de connexion au Blaster jusqu'à ce qu'un déclic se fasse entendre.
4 Branchez le câble de connexion au Récepteur jusqu'à ce qu'un déclic se fasse entendre.
Une fois le Récepteur connecté, le voyant correspondant reste allumé pendant 3 secondes.
Il s'éteindra plus tard.
Comment positionner le blaster ?
Pour obtenir les meilleurs résultats possible, le Blaster doit être installé à l'horizontale, face orientée vers le haut ou vers le bas.
Veillez à placer le Blaster de façon centrée et orientée vers les dispositifs audio/vidéo. Le diffuseur infrarouge (la fenêtre en plastique sombre située au-dessus du Blaster) en particulier doit être orienté vers les dispositifs car les signaux IR envoyés par le diffuseur infrarouge doivent atteindre les récepteurs IR des dispositifs.

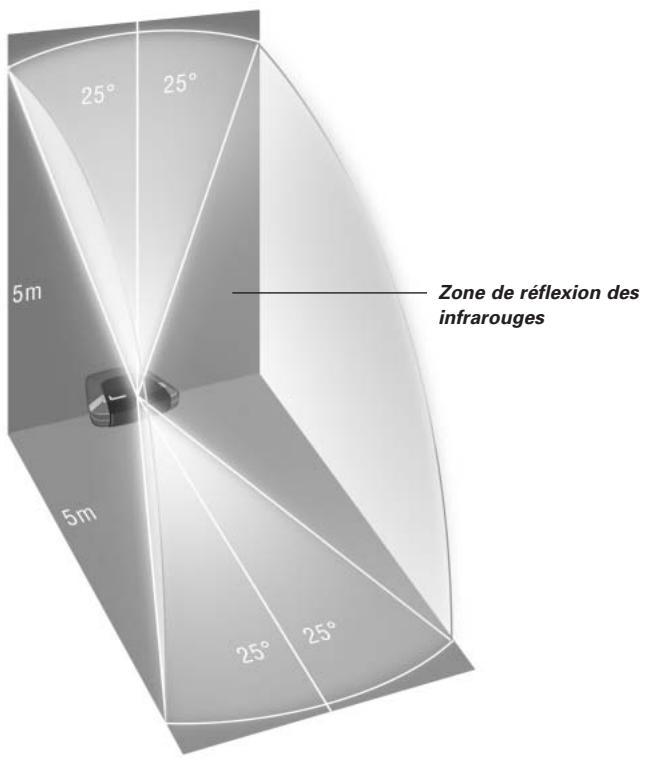

Pour obtenir une réception optimale des IR, positionnez le Blaster de façon à ce que les dispositifs soient installés dans sa plage de fonctionnement, comme indiqué sur l'image ci-dessous.
Dès que vous avez trouvé la position optimale, vous pouvez éventuellement installer le Blaster sur un meuble en utilisant la plaque de montage et les vis fournies.

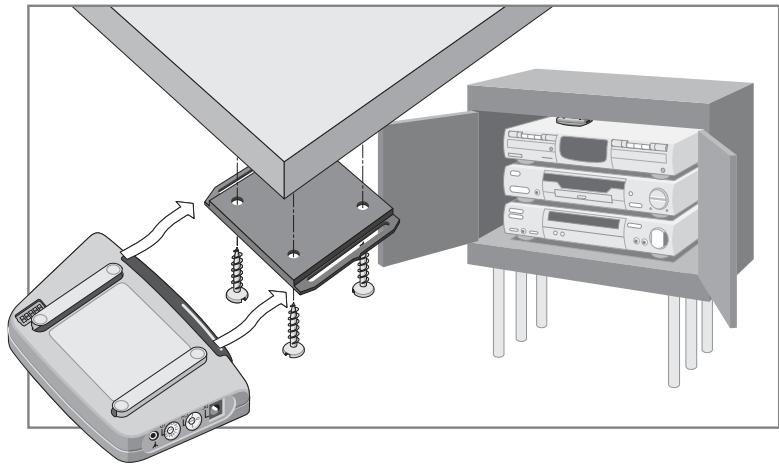

1 Vissez la plaque sur un bâti, un placard ou un autre meuble.
Laissez suffisamment d'espace pour brancher l'adaptateur d'alimentation et faire glisser le Blaster.
Remarque En fonction de la surface, il peut être possible de fixer la plaque de montage au meuble par l'intermédiaire d'un ruban adhésif à double face ou d'une bande velcro.
2 Faites glisser le Blaster sur la plaque.
Comment installer les émetteurs IR doubles ?
Les émetteurs IR doubles peuvent être utilisés en association avec le Blaster ou à sa place.
1 Branchez les émetteurs IR doubles au Blaster.
Comment installer le Prolongateur de signal RF ?
2 Fixez les émetteurs IR doubles sur une surface proche orientée vers le récepteur IR (à des fins esthétiques ou lorsque le récepteur IR est difficile à localiser).
-0u-
Fixez les émetteurs IR doubles directement sur les récepteurs IR des dispositifs audio/vidéo.
Vérifiez que les émetteurs sont correctement branchés et qu'ils sont placés à la portée des récepteurs IR.
Comment positionner le récepteur ?
Pour améliorer au maximum les performances, le Récepteur doit être placé dans un endroit non ou peu exposé aux interférences des RF.
Toutefois, vous remarquerez qu'il n'y a généralement pas d'interférences RF.
Ces interférences sont possibles lorsque d'autres appareils (des stations de base WiFi, des dispositifs audio/vidéo, des fours à micro-ondes ou des téléphones sans fil) fonctionnent à proximité.
Le voyant du Récepteur indique la quantité d'interférences RF.
La quantité d'interférences RF est signalée par la vitesse à laquelle le voyant clignote et par la luminosité de ce dernier (plus la vitesse et la luminosité sont élevées, plus les interférences RF sont importantes).
Pour éviter les interférences, placez le Récepteur de façon à ce que le voyant correspondant clignote et s'allume le moins possible.
N'utilisez pas la télécommande Pronto lorsque vous positionnez le Récepteur car les interférences RF et le fonctionnement de la télécommande Pronto feront clignoter le voyant correspondant.
Pour trouver la position la moins exposée aux interférences RF, suivez la procédure ci-après :
1 Essayez de créer le pire scénario possible en allumant tous les appareils susceptibles de provoquer des interférences RF. Si le Prolongateur RF et la télécommande Pronto fonctionnent correctement dans cette situation, il est presque certain qu'elles fonctionneront également dans d'autres situations.
2 Déroulez l'antenne du Récepteur et orientez-la vers le haut.
3 Observez le voyant du Récepteur pour vérifier l'absence d'interférences RF.
Si le voyant ne clignote pas ou s'il clignote de façon irrégulière, placez le Récepteur à cet endroit et passez à l'étape 7. Si le voyant continue de clignoter, passez à l'étape suivante.
Remarque Lorsque le voyant clignote de façon irrégulière et si la lumière émise est de faible intensité, les interférences RF sont faibles.
4 Essayez d'autres positions en déplaçant le Récepteur et observez le voyant pour détecter la présence éventuelle d'interférences.
Si le voyant ne clignote pas ou s'il clignote de façon irrégulière, installez le Récepteur à cet endroit et passez à l'étape 7. Si le voyant continue de clignoter, passez à l'étape suivante.
Remarque Ne placez pas le Récepteur aux endroits suivants :
Près des dispositifs audio/vidéo car ces derniers peuvent provoquer des interférences RF. Éloignez le Récepteur des dispositifs audio/vidéo optiques, un lecteur DVD par exemple.
■ Près de fours à micro-ondes ou de points d'accès sans fil.
Dans un placard métallique car les objets en métal peuvent perturber les signaux de radiofréquence.
5 Rentrez l'antenne en la gardant toujours orientée vers le haut.
Si l'antenne est rentrée, le Récepteur sera moins sensible aux interférences. Cela réduit également la plage de fonctionnement de la télécommande Pronto.
6 Essayez d'autres positions en déplaçant le Récepteur et observez le voyant pour détecter la présence éventuelle d'interférences.
Si le voyant ne clignote pas ou s'il clignote de façon irrégulière, installez le Récepteur à cet endroit.
7 Essayez votre télécommande Pronto.
Lorsque vous envoyez des commandes, les voyants du Récepteur et du Blaster doivent clignoter.
8 Orientez si nécessaire l'antenne dans le sens d'utilisation de la télécommande Pronto, et ce afin d'améliorer les performances dans cette direction.
Dès que vous avez trouvé la meilleure position, vous pouvez éventuellement installer le Récepteur sur un meuble en utilisant 2 vis.

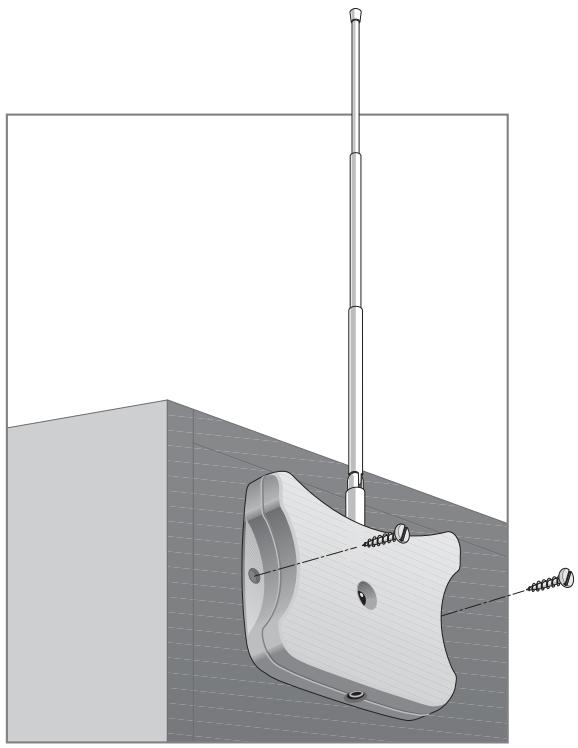

Astuce En fonction de la surface, il peut être possible de fixer le Récepteur sur le meuble en utilisant un ruban adhésif double face ou une bande velcro. Trouvez la meilleure position et veillez à ce qu'il y ait suffisamment d'espace. Lorsque le câble qui permet de relier le Récepteur au Blaster est trop court, vous pouvez utiliser un câble plus long (voir Utilisation d'un câble plus long p. 13).
Comment définir les ID d'extension ?
Le Prolongateur RF peut être utilisée dans différentes situations comme indiqué sur le dessin p. 4: hors du champ de vision, dans une pièce voisine ou dans un placard.
Comme le Prolongateur RF 'communique' avec la télécommande Pronto, vous devez définir le même ID (identification) de Prolongateur sur les deux appareils. Les paramètres sont différents si vous disposez d'un seul Prolongateur RF ou si vous en avez plusieurs.
Prolongateur RF unique
Lorsque vous utilisez un seul Prolongateur RF, vous pouvez accepter le paramètre défini par défaut pour l'ID de Prolongateur (ID=0).
Sur la télécommande Pronto, choisissez le même ID de Prolongateur pour chaque appareil commandé par le Prolongateur RF.
Consultez le mode d'emploi du Pronto pour en savoir plus à ce sujet.
Plusieurs Prolongateurs RF
Si vous voulez faire fonctionner plusieurs dispositifs indépendamment, s'ils sont placés à différents endroits par exemple, vous avez besoin de plusieurs Prolongateurs RF. Lorsque vous utilisez plusieurs Prolongateurs RF, il est important d'attribuer un ID de Prolongateur unique à chaque Blaster. Vous pouvez attribuer 16 ID de Prolongateur (de 0 à 9 et de A à F).

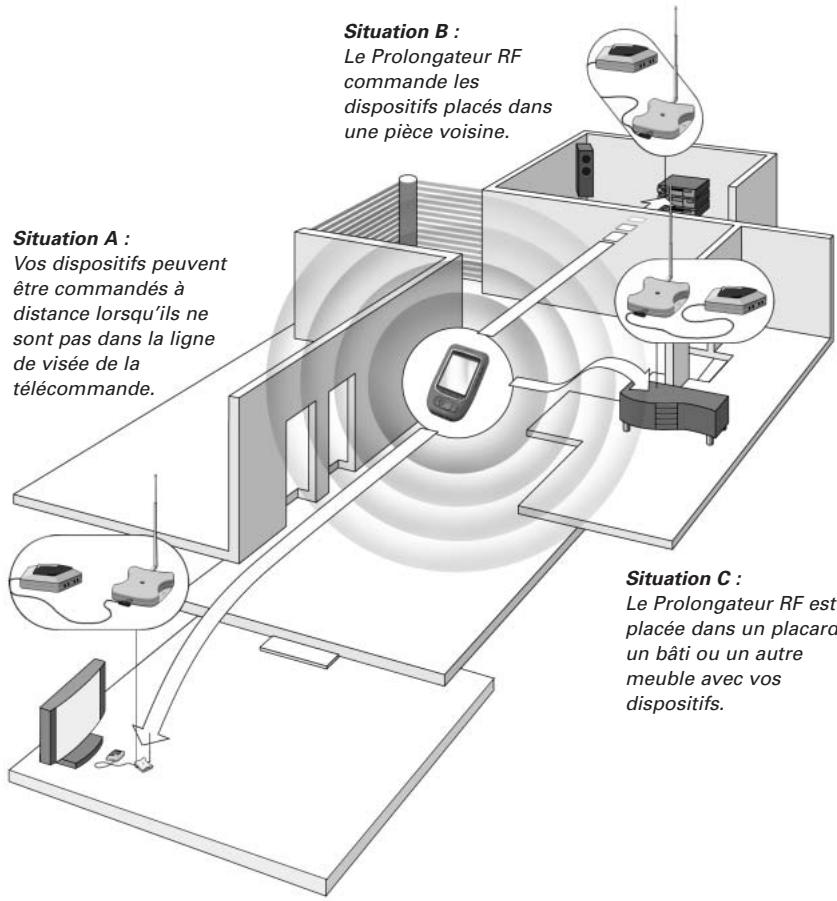

Pour les trois Prolongateurs RF de l'image p. 4, vous pouvez définir les ID de Prolongateur comme indiqué ci-après :
■ Dans la situation A, réglez l'ID de Prolongateur sur 0 ;
■ Dans la situation B, réglez l'ID de Prolongateur sur 1 ;
■ Dans la situation C, réglez l'ID de Prolongateur sur 2.
1 Choisissez un ID de Prolongateur pour le Blaster en faisant tourner le cadran ID avec un petit tournevis.
2 Sur la télécommande Pronto, choisissez le même ID de Prolongateur pour chaque dispositif commandé par le Prolongateur RF.
Consultez le mode d'emploi du Pronto pour savoir plus à ce sujet.
3 Essayez de faire fonctionner les dispositifs avec la télécommande Pronto.
Le voyant rouge du Blaster clignote lorsque le Prolongateur RF reçoit une commande correcte.
Remarque Le voyant du Récepteur continue de clignoter à la réception de signaux RF, même lorsque l'ID de Prolongateur de la télécommande Pronto ne correspond pas à l'ID de Prolongateur du Blaster. Le voyant du Blaster clignote uniquement lorsque la configuration de la télécommande Pronto correspond à l'ID de Prolongateur du Blaster.
4 Répétez cette procédure pour chaque Prolongateur RF.
Comment éviter les interférences avec d'autres télécommandes Pronto ?
Si le voyant rouge du Blaster clignote alors que la télécommande Pronto n'envoie aucune commande, cela signifie que le Récepteur reçoit les signaux d'une autre télécommande Pronto sur le même canal. Vous pouvez résoudre ce problème en changeant de canal.
Configurez le canal sur la télécommande Pronto et sur le Blaster. Les deux canaux doivent être identiques. Quatre canaux (CH de 0 à 3) peuvent être attribués.
1 Choisissez un canal sur le Blaster en faisant tourner le cadran CH avec un petit tournevis.
2 Sur la télécommande Pronto, choisissez le même canal.
Consultez le mode d'emploi de la télécommande Pronto pour en savoir plus à ce sujet.
3 Essayez de faire fonctionner vos dispositifs avec la télécommande.
Comment utiliser un câble plus long ?
Lorsque le câble de connexion n'est pas assez long pour raccorder le Récepteur au Blaster, vous pouvez utiliser un câble plus long (jusqu'à 6 m). Vous pouvez raccorder le Récepteur au Blaster avec un câble audio stéréo à paires torsadées blindées et des fiches mâles de 2,5 mm aux deux extrémités.
Comment régler minutieusement l'installation avec des commutateurs DIP ?
Au-dessous du Blaster, vous trouverez 2 commutateurs DIP (numérotés de 1 à 5). Lorsque vous utilisez des émetteurs IR doubles pour envoyer les signaux IR vers les dispositifs audio/vidéo, configurez les commutateurs de façon à :
■ Activer ou désactiver le diffuseur infrarouge (indépendamment des émetteurs IR doubles) ;
- Configurer les niveaux de puissance des émetteurs IR doubles, par exemple :
Lorsque vous configurez les émetteurs IR doubles des solutions IR câblées en utilisant un bloc de connexion.
Dans ce cas, vous pouvez régler les niveaux de puissance des émetteurs IR doubles.
Lorsque vous utilisez un dispositif à l'origine d'interférences IR tel qu'un écran plasma.
Dans ce cas, vous pouvez augmenter les niveaux de puissance des émetteurs IR doubles car la technologie plasma peut provoquer des interférences IR.
Lorsque vous voulez faire fonctionner 2 dispositifs identiques placés tout près l'un de l'autre en utilisant 2 Prolongateurs RF.
Dans ce cas, vous pouvez réduire les niveaux de puissance des émetteurs IR doubles, et ce afin d'éviter que les signaux IR se soient envoyés vers un autre appareil que celui visé.
| Commutateur | Commutateurs 1 + 2 | Commutateurs 3 + 4 | Commutateur 5 |
| Fonction | Émetteurs IR doubles 1-2Niveau de puissance | Émetteurs IR doubles 3-4Niveau de puissance | Blaster IRActivé/Désactivé |
Tous les commutateurs DIP sont par défaut réglés sur 1 (Activé).
Comment désactiver le diffuseur infrarouge ?
Lorsque vous décidez de commander les dispositifs audio/vidéo avec des émetteurs IR doubles uniquement, vous pouvez désactiver le diffuseur infrarouge du Blaster.
Pour désactiver le diffuseur infrarouge, changez le commutateur de 5 sur 0.
Comment régler le niveau de puissance des émetteurs IR doubles ?
Vous pouvez utiliser les commutateurs DIP 1 à 4 pour régler le niveau d'alimentation des émetteurs IR doubles.
Pour régler le niveau de puissance :
Pour les émetteurs IR doubles 1 et 2, utilisez les commutateurs 1 et 2.
Pour les émetteurs IR doubles 3 et 4, utilisez les commutateurs 3 et 4.
Vous pouvez choisir 4 niveaux de puissance (0, 1, 2 et 3). Le niveau de puissance 3 est sélectionné par défaut pour chaque groupe d'émetteurs IR doubles.
Vous pouvez régler le niveau de puissancecomme indiqué ci-après :
| Niveau de puissance(distance defonctionnement) | Commutateur1 | Commutateur2 | Commutateur3 | Commutateur4 |
| 0 (0.7 m) | 0 (Désactivé) | 0 (Désactivé) | 0 (Désactivé) | 0 (Désactivé) |
| 1 (1.5 m) | 0 (Désactivé) | 1 (Activé) | 0 (Désactivé) | 1 (Activé) |
| 2 (2.0 m) | 1 (Activé) | 0 (Désactivé) | 1 (Activé) | 0 (Désactivé) |
| 3 (2,5 m - paramètrédéfini par défaut) | 1 (Activé) | 1 (Activé) | 1 (Activé) | 1 (Activé) |
Remarque
Les émetteurs infrarouges doubles continuent d'envoyer des signaux infrarouges lorsque le niveau de puissance est réglé sur zéro. L'émission n'est jamais complètement nulle.
Le voyant rouge du Récepteur clignote alors que la télécommande Pronto n'est pas utilisée
Ceci indique la présence d'interférences RF. Reportez-vous à la p. 9.
Le voyant rouge du Blaster clignote alors que la télécommande Pronto n'est pas utilisée
Ceci indique qu'une autre télécommande Pronto est utilisée à proximité du Récepteur. Reportez-vous à la p. 13.
Aucun voyant rouge ne s'allume sur le Blaster
Vérifiez que l'adaptateur d'alimentation est correctement branché. Reportez-vous à la p. 5.
Le voyant rouge du Récepteur ne clignote pas lorsqu'il est connecté au Blaster
Vérifiez que l'adaptateur d'alimentation est correctement branché au Blaster. Reportez-vous à la p. 5.
Vérifiez que le câble de connexion qui relie le Récepteur au Blaster est correctement branché. Reportez-vous à la p. 5.
Les émetteurs IR doubles ne collent plus
Remplacez l'adhésif par un nouveau ruban double face.
Je ne parviens pas à trouver l'emplacement qui convient au récepteur IR du dispositif
Réglez les émetteurs IR doubles au niveau de puissance minimum et maintenez l'un des émetteurs à 1-2 cm de l'avant du dispositif.
Déplacez l'émetteur devant le panneau avant et observez le moment où l'appareil réagit aux signaux IR de l'émetteur.
Lorsque le dispositif réagit, installez l'émetteur à cet endroit.
■ Reportez-vous au mode d'emploi du dispositif.
Si vous avez encore des doutes, contactez votre fournisseur ou le fabricant.
Les spécifications et la conception de ce produit peuvent être modifiées sans préavis.
| Blaster | Voyant rouge (il est allumé lorsque l'appareil est en marche et clignote pendant l'émission d'IR) |
| 16 ID et 4 CH | |
| 4 sorties pour les émetteurs IR | |
| Entrée du Récepteur | |
| Possibilité d'installer plusieurs Prolongateurs RF dans une même maison sans interférences | |
| Position : sur pied, à l'horizontale ou suspendu face vers le bas | |
| Récepteur | Voyant rouge (il clignote pendant la réception des commandes et des interférences RF) |
| Sortie du Blaster | |
| Antenne RF | |
| Dimensions du Blaster | 112,9 x 81,2 x 26,8 mm |
| Dimensions du Récepteur | 77 x 73 x 23,5 mm |
| Dimensions de l'antenne | Déroulée : 17,7 mm |
| Rétractée : 9,7 mm | |
| Pivote à 360° | |
| Température de fonctionnement | 0°C à 50°C |
| Infrarouges (IR) | Distance de fonctionnement : 5-7 mètres |
| Bande de radiofréquences : codes flash/CC, 25kHz-100kHz | |
| Radiofréquence (RF) | Distance de fonctionnement : 45 m à l'extérieur |
| Émetteurs IR doubles | Nombre d'émetteurs IR : jusqu'à 8 (4x2) émetteurs câblés en série |
| Mini-fiche mono de 3,5 mm | |
| Longueur du câble : 2,5 mètres | |
| Plage minimum : 75 cm | |
| Adaptateur d'alimentation | RFX 6500 : 120 V / 60 Hz Adaptateur d'alimentation c.a. (adaptateur c.c. 400 mA/12 V, homologué UL) |
| SBC LI910 : adaptateur d'alimentation c.a. 230 V / 50 Hz (adaptateur c.c. 400 mA/12 V, homologué CE) | |
| Accessoires | Câble de connexion (câble audio stéréo à paires torsadées blindées, fiches mâles de 2,5 mm aux deux extrémités, jusqu'à 6 m) |
| Émetteurs infrarouges doubles | |
| Adaptateur d'alimentation | |
| Kit de montage (plaque et vis) |
FCC Compliancy
Notice for Canada / Remarque pour le Canada
Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.
