MANUAL DE USUARIO SBCLI910 PHILIPS
Extensor de RF Guía del usuario
ES
Guía del usuario Extensor de RF
© Copyright 2005 Royal Philips Electronics, Interleuvenlaan 72 - 74, 3000 Leuven (Bélgica).
Observaciones:
Todos los derechos reservados. Queda prohibida la reproducción total o parcial sin consentimiento previo del propietario del copyright.
Royal Philips Electronics no se hace responsable de las omisiones o errores técnicos o editoriales que pueda contener este manual, ni de los daños directa o indirectamente resultantes del uso del extensor de RF RFX 6500 / SBC LI910.
La información de este manual del usuario puede estar sujeta a cambios sin previo aviso. Todos los nombres de marcas y productos son marcas comerciales o marcas registradas de sus respectivas compañías u organizaciones.
Índice de contenido 2
Cómo usar el extensor de RF 3
Introducción 3
Cómo instalar el extensor de RF 5
Cómo conectar el extensor de RF 5
Cómo colocar la unidad Transmisora 6
Cómo instalar los emisores de IR duales 7
Cómo colocar la unidad Receptora 9
Otras operaciones 12
Cómo establecer las identidades del extensor 12
Cómo evitar interferencias de otros mandos a distancia Pronto 13
Cómo usar un cable de conexión más largo 13
Cómo poner a punto la instalación utilizando los conmutadores DIP 14
Cómo apagar el transmisor de IR 14
Cómo ajustar los niveles de potencia de los emisores de IR duales 15
Resolución de problemas 16
Especificaciones 17
Introducción
Los mandos a distancia por infrarrojos (IR) no funcionan correctamente si existen obstáculos entre ellos y los dispositivos de audio/vídeo que alteran la señal operativa. Este problema puede resolverse fácilmente utilizando las radio-frecuencias (RF) para la transmisión de comandos de IR. El mando a distancia Pronto, combinado con el extensor de RF, puede controlar el funcionamiento de dispositivos de audio/vídeo prácticamente desde cualquier lugar.

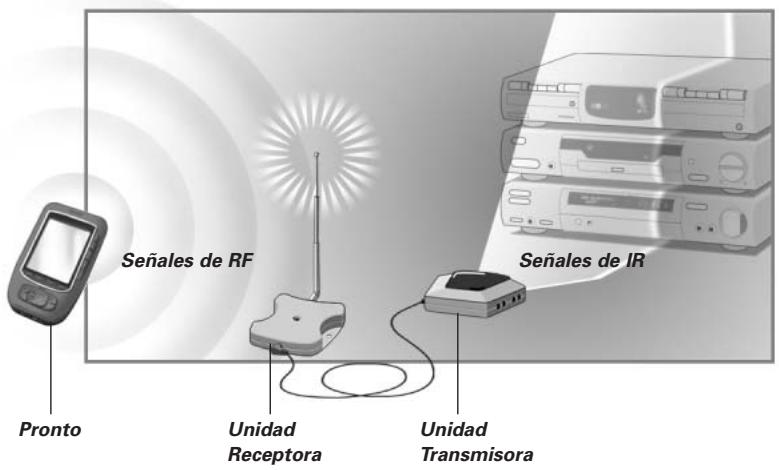

El extensor de RF se compone de dos unidades: una unidad Receptora y una unidad Transmisora. La unidad Receptora recibe las señales de RF enviadas por el mando a distancia Pronto. Esta unidad está conectada a la unidad Transmisora, que convierte las señales en señales de IR. A continuación, la unidad Transmisora transmite las señales de IR a los dispositivos de audio/vídeo.
Cuando la señal de la unidad Transmisora no llega a todos los dispositivos o se transmite con excesiva potencia, se pueden utilizar los emisores de IR duales incluidos. Los emisores de IR duales pueden configurarse de dos maneras distintas:
Los emisores de IR duales en combinación con la unidad Transmisora.
Cuando existe poco espacio alrededor de los receptores IR de los dispositivos, por ejemplo, en el interior de un armario pequeño.
■ Los emisores de IR duales en lugar de la unidad Transmisora.
Cuando se deseen transmitir señales de IR de gran precisión, deberá desconectarse la unidad Transmisora y controlar los dispositivos utilizando únicamente los emisores de IR duales.
Las disposiciones de la situación representada anteriormente también pueden combinarse. Se pueden controlar todos los extensores de RF individualmente mediante uno o más mandos a distancia Pronto.
Cómo instalar el extensor de RF
Asegúrese de que dispone de los componentes siguientes: unidad Receptora del extensor de RF, unidad Transmisora del extensor de RF, adaptador de potencia, cable de conexión, emisores de IR duales y tornillos.
La instalación del extensor de RF consiste en 4 pasos principales:
■ Conexión del extensor de RF.
Colocación de la unidad Transmisora.
■ Instalación de los emisores de IR duales.
Colocación de la unidad Receptora.
Cómo conectar el extensor de RF
1 Conecte el cable de alimentación a la unidad Transmisora.
2 Conecte el adaptador de corriente a una toma eléctrica.
Cuando esté conectado, en la unidad Transmisora se iluminará un LED rojo que empezará a parpadear.
A los pocos segundos, el LED dejará de parpadear y permanecerá iluminado.
Observaciones El LED de la unidad Transmisora también parpadeará cuando dicha unidad envíe señales de IR a los dispositivos de audio/vídeo.

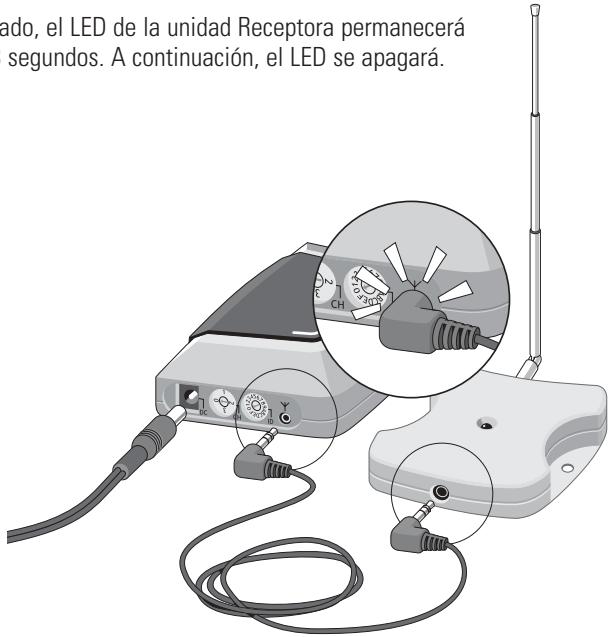

3 Conecte el cable de conexión a la unidad Transmisora (deberá oír un 'clic').
4 Conecte el cable de conexión a la unidad Receptora (deberá oír un 'clic').
Cuando esté conectado, el LED de la unidad Receptora permanecerá iluminado durante 3 segundos. A continuación, el LED se apagará.
Cómo colocar la unidad Transmisora
Para obtener resultados óptimos, la unidad Transmisora debe colocarse horizontalmente, ya sea boca arriba o boca abajo.
Asegúrese de colocar la unidad Transmisora en una posición central, dirigida directamente a los dispositivos de audio/vídeo. Concretamente el transmisor de IR (la ventana de plástico oscuro situada en la parte superior de la unidad Transmisora) deberá estar dirigido hacia los dispositivos, ya que las señales de IR que envía el transmisor de IR deben llegar a los receptores de IR de los dispositivos.

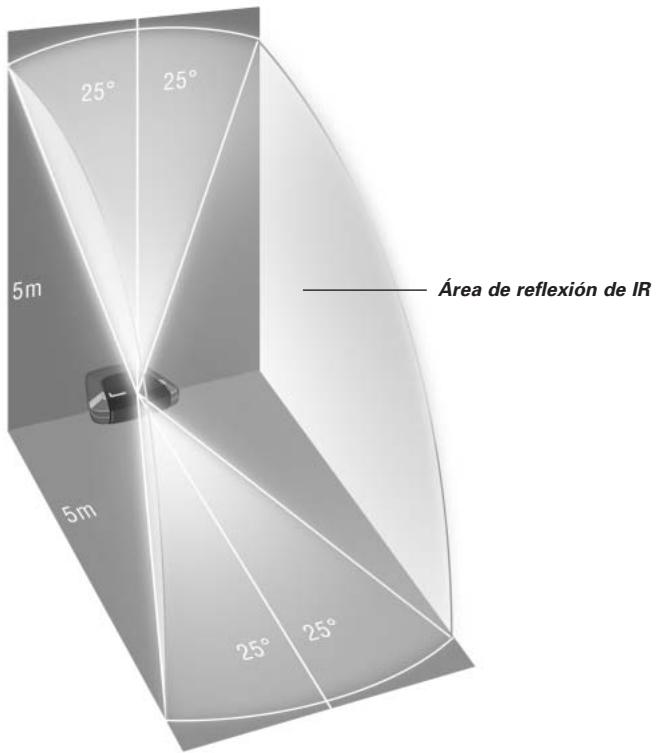

Para una recepción óptima de las señales de IR, coloque la unidad Transmisora de manera que los dispositivos estén situados dentro de su radio de alcance, tal como se muestra en la imagen siguiente.

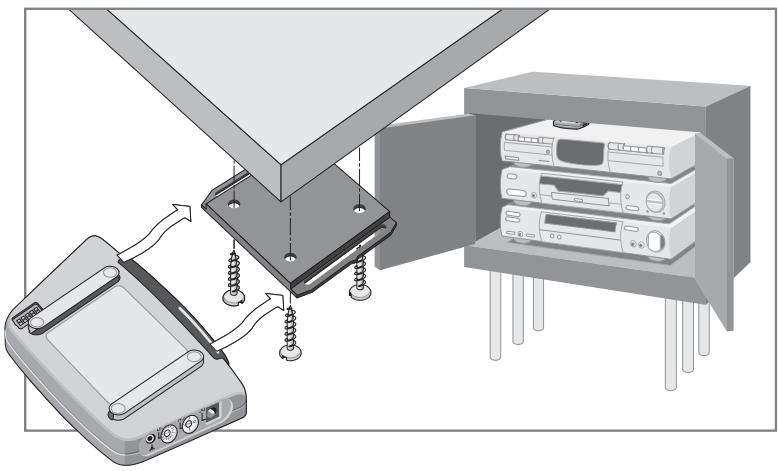

Una vez hallada la posición óptima, puede fijar la unidad Transmisora a un mueble utilizando la placa de fijación y los tornillos que se incluyen.
1 Fije la placa a una estantería, un armario u otro tipo de mueble con los tornillos.
Deje espacio suficiente para conectar el adaptador de corriente y colocar la unidad Transmisora en ella.
Nota Según la superficie, se puede fijar la placa al mueble mediante una cinta adhesiva de doble cara o con velcro.
2 Deslice la unidad Transmisora en la placa de fijación.

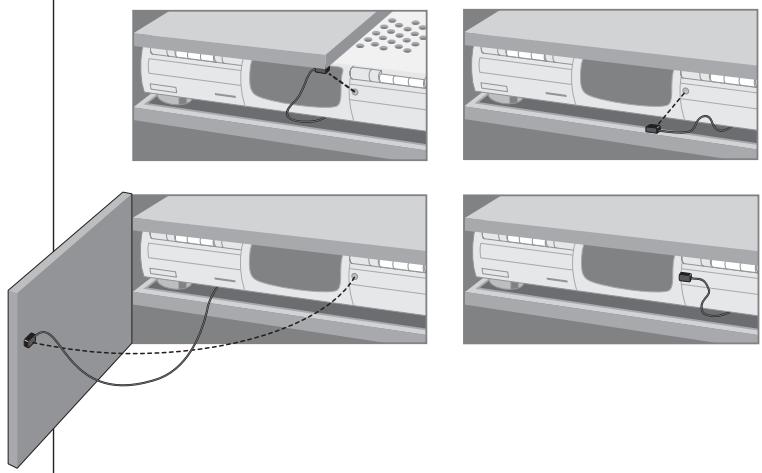

Cómo instalar los emisores de IR duales
Los emisores de IR duals se pueden utilizar en combinación con la unidad Transmisora o bien en sustitución de esta.
1 Conecte los emisores de IR duales a la unidad Transmisora.
2 Fije los emisores de IR duals a una superficie cercana encarados hacia el receptor de IR (con fines estéticos o cuando sea difícil localizar el receptor de IR).
-o bien-
Conecte directamente los emisores de IR duales a los receptores de IR de los dispositivos de audio/vídeo.
Asegúrese de que los emisores de IR duales estén correctamente conectados y de que se hallen dentro del radio de alcance de los receptores de IR.
Cómo colocar la unidad Receptora
Para un rendimiento óptimo, la unidad Receptora deberá situarse en un lugar en el que no haya prácticamente ningún tipo de interferencias de RF.
No obstante, en la mayoría de los casos no notará interferencias de RF.
Pueden producirse interferencias de RF cuando haya cerca otros aparatos en funcionamiento (como estaciones WiFi, dispositivos de audio/vídeo, hornos microondas o teléfonos inalámbricos).
El LED de la unidad Receptora indica la cantidad de interferencias de RF.
La cantidad de interferencias de RF presentes se indica mediante la velocidad y el brillo del parpadeo del LED (a mayor velocidad y brillo, más interferencias de RF).
Para evitar interferencias, coloque la unidad Receptora en una posición en la que el LED de dicha unidad parpadee y brille lo menos posible.
No utilice el mando a distancia Pronto mientras esté colocando la unidad Receptora, ya que tanto las interferencias de RF como el propio mando a distancia Pronto harían que el LED de la unidad Receptora parpadease.
Para hallar la posición con menos interferencias de RF, pruebe lo siguiente:
1 Intente reproducir la peor situación posible conectando todos los dispositivos que puedan causar interferencias de RF. Si el extensor de RF y el mando a distancia Pronto funcionan correctamente en dicha situación, también lo harán en otras situaciones.
2 Extienda la antena de la unidad Receptora hacia arriba.
3 Fíjese en el LED de la unidad Receptora por si se producen interferencias de RF.
Si el LED no parpadea o lo hace sólo esporádicamente, coloque la unidad Receptora en ese lugar y siga con el paso 7. Si el LED sigue parpadeando, siga con el paso siguiente.
Nota Cuando el LED parpadea sólo esporádicamente y con poca intensidad, no existen problemas de interferencias de RF.
4 Pruebe a colocar la unidad Receptora en otras posiciones y compruebe el LED por si hay interferencias de RF.
Si el LED no parpadea o parpadea sólo esporádicamente, instale la unidad Receptora en ese lugar y siga con el paso 7. Si el LED sigue parpadeando, siga con el paso siguiente.
Consejos prácticos
No coloque la unidad Receptora:
Cerca de dispositivos de audio/vídeo, puesto que estos dispositivos pueden producir interferencias de RF. Especialmente, mantenga la unidad Receptora lejos de dispositivos ópticos de audio/vídeo, como reproductores de DVD.
Cerca de hornos microondas o puntos de acceso inalámbrico.
En el interior de un armario metálico, ya que los objetos de metal pueden alterar las señales de RF.
5 Repliegue la antena manteniéndola hacia arriba.
Si repliega la antena, la unidad Receptora tendrá menor sensibilidad a las interferencias. También se reducirá el radio de alcance del mando a distancia Pronto.
6 Pruebe a colocar la unidad Receptora en otras posiciones y compruebe el LED por si hay interferencias de RF.
Si el LED no parpadea, o parpadea sólo esporádicamente, instale la unidad Receptora en ese lugar.
7 Pruebe el mando a distancia Pronto.
Cuando se envíen commandos con el mando a distancia Pronto, los LED de la unidad Receptora y de la unidad Transmisora deberían parpadean.
8 Si fuera necesario, dirija la antena hacia el lugar donde se utilizará el mando a distancia Pronto para optimizar su funcionamiento en dicha dirección.

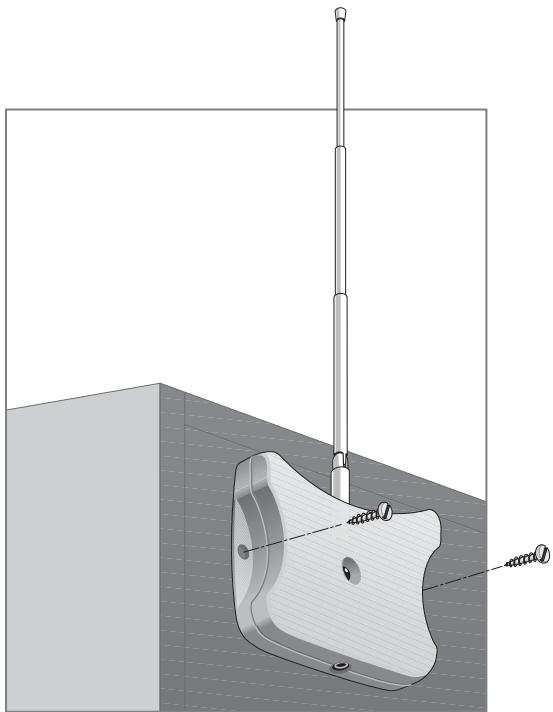

Una vez localizada la mejor posición, si lo desea, puede fijar la unidad Receptora a un mueble utilizando 2 tornillos.
Según la superficie, se puede fijar la unidad Receptora al mueble mediante una cinta adhesiva de doble cara o con velcro. Encuentre la posición correcta y asegúrese de que hay espacio suficiente.
Si el cable de conexión entre la unidad Receptora y la unidad Transmisora es demasiado corto, se puede utilizar un cable más largo (véase pág. Cómo usar un cable de conexión más largo p. 13).
Cómo establecer las identidades del extensor

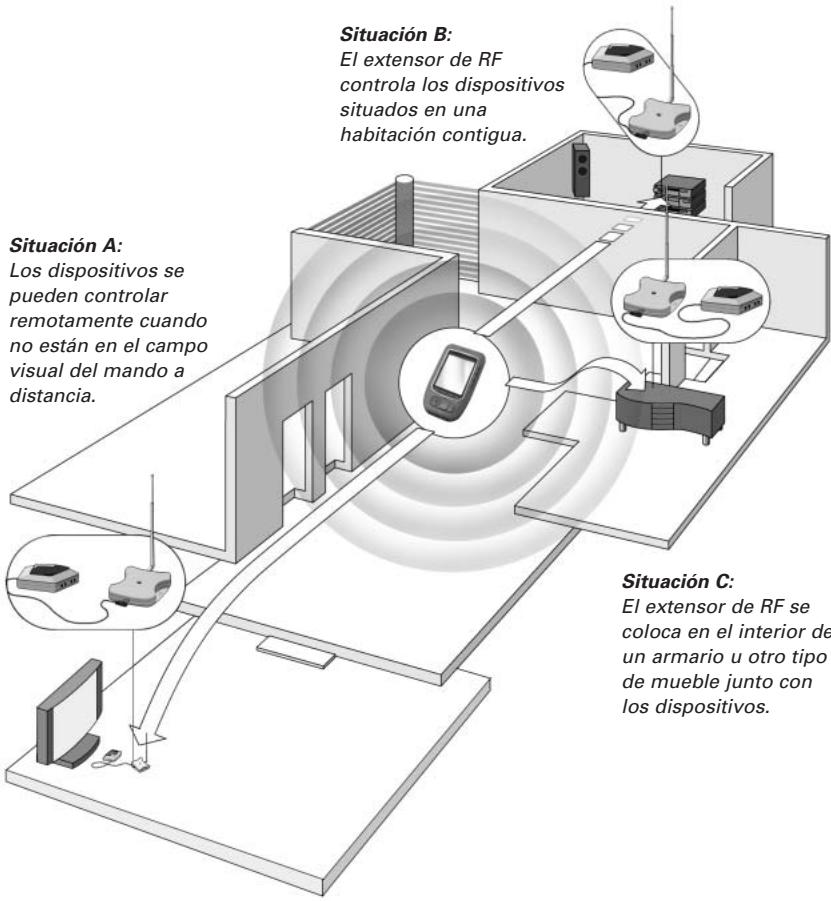

El extensor de RF puede utilizarse en diversas situaciones, tal como se indica en la imagen de la pág. 4: fuera del campo de visión, en una habitación contigua o en el interior de un armario.
Puesto que el extensor de RF se 'comunica' con el mando a distancia Pronto, es necesario establecer la misma identidad de extensor (ID de extensor) en ambos aparatos. La configuración dependerá de si se dispone de un único extensor de RF o de varios.
Un único extensor de RF
Cuando utilice únicamente un extensor de RF, podrá aceptar el valor por defecto de la ID del extensor (ID=0).
En el mando a distancia Pronto, seleccione la misma ID de extensor para cada dispositivo controlado por el extensor de RF.
Para más información, consulte el manual del usuario del mando a distancia Pronto.
Varios extensores de RF
Si desea controlar varios dispositivos de forma independiente (por ejemplo, agrupados en varias ubicaciones diferentes), deberá utilizar varios extensores de RF. Si se utilizan varios extensores de RF, es importante asignar una ID de extensor exclusiva a cada unidad Transmisora. Puede asignar 16 ID de extensor (de 0 a 9 y de la A a la F).
Para los tres extensores de RF de la imagen de la pág. 4, puede establecer las ID de extensor tal y como se describe a continuación:
Para la situación A, asigne la ID de extensor 0;
Para la situación B, asigne la ID de extensor 1;
Para la situación C, asigne la ID de extensor 2.
1 Seleccione una ID de extensor para la unidad Transmisora girando el selector de ID con un destornillador pequeño.
2 En el mando a distancia Pronto, seleccione la misma ID de extensor para cada dispositivo controlado por el extensor de RF.
Para más información, consulte el manual del usuario del mando a distancia Pronto.
3 Pruebe a utilizar el mando a distancia Pronto para controlar sus dispositivos.
El LED rojo de la unidad Transmisora parpadeará cuando el extensor de RF reciba un comando correcto.
Nota El LED de la unidad Receptora parpadeará siempre que se reciban señales de RF, incluso aunque la ID de extensor del mando a distancia Pronto y la ID de extensor de la unidad Transmisora no coincidan.
El LED de la unidad Transmisora parpadeará sólo si la configuración del mando a distancia Pronto coincide con la ID de extensor de la unidad Transmisora.
4 Repita este procedimiento con cada extensor de RF.
Cómo evitar interferencias de otros mandos a distancia Pronto
Si el LED rojo de la unidad Transmisora parpadea sin que el mando a distancia Pronto esté enviando ningún comando, la unidad Receptora estará recogiendo las señales emitidas por otro mando a distancia Pronto del mismo canal. Este problema puede resolverse cambiando el canal.
Configure el canal del mando a distancia Pronto y el de la unidad Transmisora. Ambos canales deberán ser el mismo. Pueden asignarse cuatro canales (CH de 0 a 3).
1 Seleccione un canal para la unidad Transmisora girando el selector CH con un destornillador pequeño.
2 En el mando a distancia Pronto, seleccione el mismo canal. Para más información, consulte el manual del mando a distancia Pronto.
3 Pruebe a utilizar el mando a distancia para controlar sus dispositivos.
Cómo usar un cable de conexión más largo
Si el cable de conexión incluido no es lo suficientemente largo para conectar la unidad Receptora con la transmisora, puede utilizar un cable más largo (de hasta 6 m). Puede conectar la unidad Receptora a la transmisora utilizando un cable blindado de audio estéreo estándar con conectores macho de 2,5 mm en ambos extremos.
Cómo poner a punto la instalación utilizando los conmutadores DIP
En la base de la unidad Transmisora hay 5 conmutadores DIP (numerados del 1 al 5). Si utiliza los emisores de IR duales para enviar señales de IR a dispositivos de audio/vídeo, configure los conmutadores DIP de la siguiente manera:
■ Encienda el transmisor de IR o apáguelo (independientemente de los emisores de IR duals).
- Configure los niveles de potencia de los emisores de IR duales, por ejemplo:
Si configura los emisores de IR duales en soluciones de IR no inalámbricas utilizando un bloque de conexión.
En este caso, se pueden ajustar los niveles de potencia de los emisores de IR duales.
Si utiliza un dispositivo que produce interferencias en las señales de IR, como un televisor de plasma.
En este caso, se puede elevar el nivel de potencia de los emisores de IR duales, ya que la tecnología de plasma podría producir interferencias de IR.
Si desea utilizar dos dispositivos idénticos situados uno cerca del otro mediante el uso de dos extensores de RF.
En este caso, se puede disminuir el nivel de potencia de los emisores de IR duals a fin de impedir que los dispositivos reciban señales de IR destinadas a otro dispositivo.
| Conmutador | Conmutadores 1 + 2 | Conmutadores 3 + 4 | Conmutador 5 |
| Función | Emisores de IR duales 1 - 2 | Emisores de IR duales 3 - 4 | Transmisor de IR |
| Nivel de potencia | Nivel de potencia | Encendido/Apagado |
Por defecto, todos los conmutadores DIP están ajustados en la posición 1 (en funcionamiento).
Cómo apagar el transmisor de IR
Si desea controlar sus dispositivos de audio/vídeo solamente mediante los emisores de IR duales, puede apagar el transmisor de IR de la unidad Transmisora.
Para apagar el transmisor de IR, coloque el conmutador 5 en la posición 0 (apagado).
Cómo ajustar los niveles de potencia de los emisores de IR duales
Puede utilizar los conmutadores DIP del 1 al 4 para establecer el nivel de potencia de los emisores de IR duales.
Para ajustar el nivel de potencia:
Para los emisores de IR duales 1 y 2, utilice los conmutadores 1 y 2.
Para los emisores de IR duales 3 y 4, utilice los conmutadores 3 y 4.
Se pueden seleccionar cuatro niveles de potencia distintos (0, 1, 2 y 3).
Por defecto, el nivel de potencia seleccionado para cada grupo de emisores de IR duales es el 3.
Puede ajustar el nivel de potencia tal como se indica a continuación:
| Nivel de potencia(distancia operativa) | Conmutador 1 | Conmutador 2 | Conmutador 3 | Conmutador 4 |
| 0 (0.7 m) | 0 (apagado) | 0 (apagado) | 0 (apagado) | 0 (apagado) |
| 1 (1.5 m) | 0 (apagado) | 1 (encendido) | 0 (apagado) | 1 (encendido) |
| 2 (2.0 m) | 1 (encendido) | 0 (apagado) | 1 (encendido) | 0 (apagado) |
| 3 (valor por defecto: 2,5 m) | 1 (encendido) | 1 (encendido) | 1 (encendido) | 1 (encendido) |
Observaciones Los emisores de IR duals siguen enviando señales de IR cuando el nivel de potencia se ha ajustado a cero. La emisión nunca se desactiva completamente.
El LED rojo de la unidad Receptora parpadea cuando no se está utilizando el mando a distancia Pronto
- Indica que hay interferencias de RF. Consulte la pág. 9.
El LED rojo de la unidad Transmisora parpadea cuando no se está utilizando el mando a distancia Pronto
- Indica que se está utilizando otro mando a distancia Pronto en las proximidades de la unidad Receptora. Consulte la pág. 13.
En la unidad Transmisora no se ve ningún LED rojo
Asegúrese de que el adaptador de corriente esté conectado correctamente. Consulte la pág. 5.
El LED rojo de la unidad Receptora no parpadea al conectarla a la unidad Transmisora
Asegúrese de que el adaptador de corriente esté conectado correctamente a la unidad Transmisora. Consulte la pág. 5.
Asegúrese de que el cable de conexión entre la unidad Receptora y la unidad Transmisora esté correctamente conectado. Consulte la pág. 5.
Los emisores de IR duals han perdido su capacidad adhesiva
Sustituya el adhesivo por un nuevo pedazo de cinta adhesiva de doble cara.
No puedo encontrar la localización exacta del receptor de IR del dispositivo
Ajuste los emisores de IR duales al nivel de potencia mínimo y coloque uno de los emisores delante del dispositivo a 1-2 cm de distancia.
Mueva el emisor por el panel delantero y observe la reacción del dispositivo a las señales de IR del emisor.
Cuando el dispositivo reaccione, coloque el emisor en ese lugar.
- Consulte el manual del dispositivo.
Si tiene alguna duda, póngase en contacto con su proveedor o con el fabricante.
Las especificaciones y el diseño de este producto están sujetos a cambios sin previo aviso.
| Unidad transmisora (hardware) | LED rojo (iluminado continuamente cuando está en funcionamiento; parpadeando durante la emisión de IR) |
| 16 ID y 4 CH | |
| 4 salidas para emisores de IR | |
| Entrada para la unidad Receptora | |
| Posibilidad de disponer de varios extensores de RF en una misma vivienda sin que se produzcan interferencias | |
| Colocación: sin empotrar, montada horizontalmente o colgando al revés | |
| Unidad receptora (hardware) | LED rojo (parpadea cuando recibe comandos de RF y detecta interferencias de RF). |
| Salida de la unidad Transmisora | |
| Antena de RF | |
| Dimensiones unidad Transmisora | 112,9 x 81,2 x 26,8 mm |
| Dimensiones unidad Receptora | 77 x 73 x 23,5 mm |
| Dimensiones antena | Extendida: 17,7 mm |
| Replegada: 9,7 mm | |
| Completamente giratoria (360°) | |
| Temperatura operativa | de 0°C a 50°C |
| Infrarrojos (IR) | Distancia operativa: de 5 a 7 metros |
| Margen de frecuencias de IR: códigos DC/flash, 25kHz-100kHz | |
| Radiofrecuencia (RF) | Distancia operativa: 45 m en el exterior |
| Emisores de IR duales | Número de emisores de IR: hasta 8 emisores (4x2) conectados en serie por cable |
| Miniconector mono de 3,5 mm | |
| Longitud del cable: 2,5 metros | |
| Radio de alcance mínimo: 75 cm | |
| Adaptador de corriente | RFX 6500: adaptador de CA de 120 V / 60 Hz (adaptador de CC de 400 mA / 12 V, aprobado por UL) |
| SBC LI910: adaptador de CA de 230 V / 50 Hz (adaptador de CC de 400 mA / 12 V, aprobado por CE) | |
| Accesorios | Cable de conexión (cable blindado de audio estéreo estándar, conectores macho de 2,5 mm en ambos extremos, hasta 6 m de longitud) |
| Emisores de IR duales | |
| Adaptador de corriente | |
| Kit de montaje (placa y tornillos) |
