Caractéristiques techniques	Moniteur AOC E719SD, écran 17 pouces, résolution 1280 x 1024 pixels, technologie TN, temps de réponse 5 ms, luminosité 250 cd/m², contraste 1000:1.
Connectivité	Ports VGA, DVI, entrée audio.
Utilisation	Idéal pour un usage bureautique, navigation internet, et applications de base.
Maintenance et réparation	Nettoyage régulier de l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Conforme aux normes de sécurité CE, RoHS. Éviter l'exposition à l'humidité et à la chaleur excessive.
Informations générales	Poids 3.5 kg, dimensions 37.5 x 38.5 x 14.5 cm, garantie de 3 ans.

FOIRE AUX QUESTIONS - E719SD AOC

Comment régler la luminosité de mon moniteur AOC E719SD ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' situé sur le moniteur, puis naviguez jusqu'à l'option 'Luminosité' à l'aide des flèches directionnelles et ajustez le niveau selon vos préférences.

Pourquoi mon moniteur AOC E719SD ne s'allume-t-il pas ?

Vérifiez que le moniteur est bien branché sur une prise électrique fonctionnelle et que le câble d'alimentation est correctement connecté. Essayez également de tester avec un autre câble si possible.

Comment changer la résolution de mon moniteur AOC E719SD ?

Accédez aux paramètres d'affichage de votre ordinateur. Sous 'Résolution d'écran', sélectionnez la résolution recommandée pour le AOC E719SD, qui est de 1280 x 1024 pixels.

Mon moniteur AOC E719SD affiche des couleurs étranges, que faire ?

Vérifiez les connexions du câble vidéo (VGA/DVI) et assurez-vous qu'ils sont bien en place. Vous pouvez également essayer de réinitialiser le moniteur aux paramètres d'usine via le menu.

Comment nettoyer l'écran de mon moniteur AOC E719SD ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran spécifique. Évitez d'utiliser des produits chimiques agressifs ou de vaporiser directement sur l'écran.

Est-ce que le moniteur AOC E719SD supporte le mode portrait ?

Non, le AOC E719SD est conçu pour être utilisé uniquement en mode paysage et ne supporte pas le mode portrait.

Comment ajuster les paramètres de contraste sur le moniteur AOC E719SD ?

Appuyez sur le bouton 'Menu', sélectionnez l'option 'Contraste' dans le menu, puis utilisez les flèches pour augmenter ou diminuer le niveau de contraste selon vos préférences.

Mon moniteur AOC E719SD émet un bruit, que faire ?

Un léger bruit de fond peut être normal, mais si le bruit est fort ou inhabituel, débranchez le moniteur et vérifiez si le bruit persiste après avoir rebranché. Si le problème continue, contactez le support technique.

Comment changer l'angle de vision de mon moniteur AOC E719SD ?

Le AOC E719SD a un support fixe et ne permet pas d'ajuster l'angle de vision. Vous devrez repositionner le moniteur physiquement pour obtenir un meilleur angle.

Comment puis-je connecter mon moniteur AOC E719SD à un ordinateur portable ?

Utilisez un câble VGA ou DVI (selon la sortie de votre ordinateur portable) pour connecter le moniteur à votre ordinateur. Assurez-vous de sélectionner la bonne source d'entrée sur le moniteur.

MODE D'EMPLOI E719SD AOC

EPEAT Declaration .......................................................................................................................................... 57Sécurité Conventions nationals Les sous-sections suivantes décrivent les conventions typographiques utilisées dans le présent document. Remarques, Précautions, et Avertissements Partout dans ce guide, les blocs de texte peuvent être accompagnés d'une icône et imprimés en gras ou en italique. Ces blocs présentent des remarques, précautions et avertissements, et ils sont utilisés de la manière suivante:

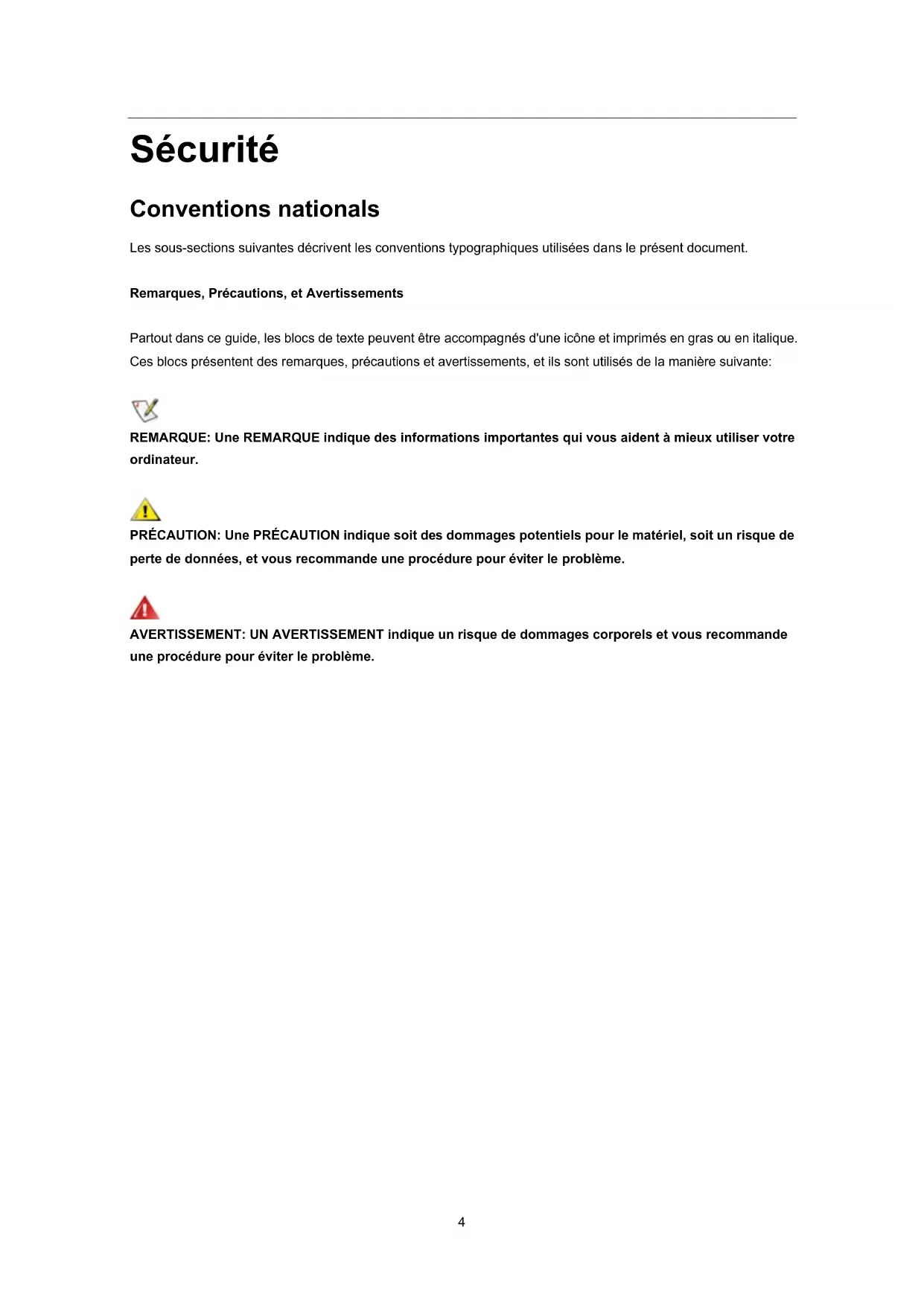

REMARQUE: Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre ordinateur.

PRÉCAUTION: Une PRÉCAUTION indique soit des dommages potentiels pour le matériel, soit un risque de perte de données, et vous recommande une procédure pour éviter le problème.

AVERTISSEMENT: UN AVERTISSEMENT indique un risque de dommages corporels et vous recommande

une procédure pour éviter le problème.

4Alimentation Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr de votre type d'alimentation, consultez votre revendeur ou la compagnie d'électricité locale.

Le moniteur est équipé d'une fiche munie d'une borne terre, c'est-à-dire une fiche comportant une troisième broche pour la mise à la terre. Pour des raisons de sécurité, cette fiche ne s'insère que dans une prise avec terre. Si votre prise n'est pas compatible avec les fiches à trois broches, faites appel à un électricien pour l'installation d'une prise correcte, ou utilisez un adaptateur afin de connecter votre appareil à la terre en sécurité. Ne vous privez pas la protection apportée par la mise à la terre.

Débranchez l'appareil en cas d'orage ou lorsqu'il ne doit pas être utilisé pendant une longue période. Ceci protégera le moniteur contre les dommages liés aux surtensions.

Ne surchargez pas les fils d'alimentation ou les rallonges. Une surcharge pourrait entraîner un incendie ou un danger d'électrocution.

Afin d'assurer un fonctionnement correct, utilisez le moniteur uniquement avec des ordinateurs de la liste UL qui possèdent des branchements configurés de façon appropriée, marqués entre 100 - 240V CA, Min. 5A

La prise murale doit être installée près de l'équipement et être facile d'accès. 5Installation Ne placez pas le moniteur sur un chariot, un support, un trépied ou une table instables. En cas de chute, le moniteur risquerait de blesser quelqu'un ou d'être sérieusement endommagé. Utilisez exclusivement un chariot, un support, un trépied ou une table recommandé par le constructeur ou vendu avec le moniteur. Suivez les instructions du fabricant pour l'installation et l'utilisation des accessoires de montage recommandés par le fabricant. L'ensemble chariot et appareil est à déplacer avec précaution. N'introduisez jamais d'objets dans les fentes du capot du moniteur. Cela risquerait d'endommager les composants du circuit ce qui pourrait entraîner des risques d'incendie et d'électrocution. Ne renversez jamais de liquides sur le moniteur. Ne placez par l'avant du produit contre le sol. Si vous montez le moniteur sur un mur ou une étagère, utilisez le kit de montage agréé par le constructeur et suivez les instructions du kit. Laissez un espace libre autour du moniteur, comme indiqué ci-dessous. Sans quoi, la circulation d'air serait inappropriée d'où une surchauffe qui pourrait provoquer un incendie ou endommager le moniteur. Voir ci-dessous pour les zones de ventilation recommandées autour du moniteur lorsque le moniteur est installé sur le support : 6Nettoyage Nettoyez régulièrement le boîtier avec le chiffon fourni. Vous pouvez utiliser un détergent doux pour essuyer les tâches, au lieu d'un détergent fort qui endommage le boîtier du produit. Lors du nettoyage, assurez-vous qu'il n'y a aucune fuite de détergent dans le produit. Le chiffon de nettoyage ne doit pas être trop dur afin de ne pas rayer la surface de l'écran. Veuillez débrancher le cordon d'alimentation avant de nettoyer le produit. 7Autre Si le produit émet une odeur, un bruit ou une fumée étrange, débranchez IMMEDIATEMENT la prise d'alimentation et contactez un Centre d'entretien. Assurez-vous que les ouvertures de ventilation ne sont pas bloquées par une table ou un rideau. N'engagez pas le moniteur LCD dans des vibrations importantes ou dans des impacts violents lorsqu'il fonctionne. Ne pas cogner ou laisser tomber le moniteur lorsqu'il fonctionne ou pendant son transport. Pour les écrans avec des panneaux brillants, l'utilisateur doit prendre en compte l'emplacement de l'écran car le panneau peut causer des réflêxions de la lumière ambiante et des surfaces brillantes. 8Paramétrage Contenu de I’EMBALLAGE Les câbles d’interface (câbles analogiques,DVI et Audio) ne sont pas fournis pour tous les pays/régions. Veuillez vérifier ce point auprès de votre revendeur local ou d’une filiale AOC pour confirmation. Monitor

Manuel sur CD Pied du moniteur socle câbles d’alimentation Câbles analogique câbles DVI câbles Audio 9Installation du support Veuillez suivre les étapes ci-dessous pour installer le support. Réglage :

10Réglage de I’angle de visualization Pour une vision optimale il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l'angle . Vous pouvez régler l'angle du moniteur comme indiqué ci-dessous. .

REMARQUE: Ne touchez pas l'écran LCD lorsque vous changez l'angle. Ceci pourrait endommager ou même casser l'écran LCD. 11Branchement du moniteur Connexion des câbles à l'arrière du moniteur et de l'ordinateur: 1 Alimentation

Mettez votre ordinateur hors tension avant d'exécuter la procédure suivante. 1 Connexion des câbles à l'arrière du moniteur et de l'ordinateur. 2 Connectez l'une des extrémités du câble D-Sub 15 broches sur l'arrière de votre moniteur et connectez l'autre extrémité sur le port D-Sub de l'ordinateur. 3 (En option – Requiert une carte vidéo avec un port DVI) Branchez une extrémité du cable DVI broches au dos du moniteur et branchez l’autre extrémité au port DVI de l’ordinateur.

5 Allumez votre moniteur et votre ordinateur. Si votre moniteur affiche une image, l'installation est terminée. Dans le cas contraire, voir Dépannage.

E719SDA E719SD Audio Analogue Branchez le cable audio au port audio au dos du moniteur. 12Réglage Réglage la resolution optimale Windows 8 Dans Windows 8 :

1. Cliquez sur le bouton droit et cliquez sur Toutes les appsen bas à droite de l'écran.

2. Régl ez "Voir par" sur "Catégorie".

3. Cliq uez sur Apparence et personnalisation.

134. Cliq uez sur AFFICHAGE.

5. Régl ez le CURSEUR de la résolution sur Résolution préréglée optimale.

3 Cliquez sur Apparence de personnalisation.

4 Cliquez sur Personnalisation

5 Cliquez sur Paramètres d'affichage. 156 Réglez le CURSEUR de la résolution sur Résolution préréglée optimale. 16Windows XP Pour Windows XP: 1 Cliquez sur DÉMARRER.

2 Cliquez PARAMÈTRES. 3 Cliquez sur PANNEAU DE CONFIGURATION. 4 Cliquez sur Apparence et thèmes.

5 Double-cliquez sur AFFICHAGE.

176 Cliquez PARAMÈTRES. 7 Réglez le CURSEUR de la résolution sur Résolution préréglée optimale.

Windows ME/2000 Pour Windows ME/2000: 1 Cliquez sur DÉMARRER. 2 Cliquez PARAMÈTRES. 3 Cliquez sur PANNEAU DE CONFIGURATION. 4 Double-cliquez sur AFFICHAGE. 5 Cliquez PARAMÈTRES. 6 Réglez le CURSEUR de la résolution sur Résolution préréglée optimale.

18Raccourcis Alimentation. Maintenir enfoncé le bouton d'alimentation pour éteindre le moniteur.

Auto / quitter : Lorsque l’affichage à l’écran est fermé, presser le bouton Auto sera la fonction raccourcie de configuration auto. Touche de raccourci Source： Quand l’affichage à l’écran est fermé, appuyer sur le bouton Auto/Source fera office de touche rapide Source. Appuyez de façon continue sur le bouton de Source pour choisir la source d’entrée dans la barre de message, appuyez sur le bouton Menu/Entrée pour modifier la source choisie.

Clear Vision/- Volume / lorsqu’il n’y pas de menu OSD, appuyez sur + pour régler le volume.

E719SDA E719SD Mode Éco /+ Mode Éco/+ Maintenir enfoncée la touche Éco pour sélectionner le mode Éco de luminosité lorsqu’il n’y a pas d’affichage à l’écran. 19Clear Vision

1. Lorsque le menu à l'écran ne s'affiche pas, appuyez sur le bouton “-” pour activer Clear Vision.

2. Utilisez les boutons “-” ou “+“ pour sélectionner le réglage faible, moyen ou fort, ou désactiver tout réglage.

Les, réglages sont désactivés par défaut”.

3. Restez appuyé sur le bouton “- “ pendant 5 secondes pour activer la démonstration Clear Vision. Le message,

“Clear Vision Démo : activé” s'affiche sur l'écran pendant 5 secondes. Appuyez sur le bouton Menu ou Quitter, le, message disparaît. Restez appuyé une nouvelle fois sur le bouton “- “ pendant 5 secondes pour quitter la, démonstration Clear Vision. La fonction Clear Vision permet d'obtenir une expérience de visionnage d'images optimale en convertissant la. résolution faible et les images floues, en images nettes et vives. 20Réglage de I’OSD Instructions de base et simples sur les touches de contrôle.

1) Presser le bouton MENU pour activer la fenêtre d’affichage à l’écran.

2) Presser ou + pour naviguer parmi les fonctions. Une fois la fonction souhaitée en surbrillance, presser le

bouton MENU pour activer le sous-menu. Une fois la fonction souhaitée en surbrillance, presser le bouton MENU pour l’activer..

3) Presser- ou + pour changer les paramètres de la fonction sélectionnée. Presser - ou + pour sélectionner une

autre fonction dans le sous-menu. Appuyez sur AUTO pour sortir Si vous souhaitez régler une autre fonction, répétez les étapes 2-3.

4) Fonction de verrouillage de l’affichage à l’écran : Pour verrouiller l’affichage à l’écran, maintenir pressé le

bouton MENU lorsque le moniteur est éteint puis presser le bouton d’alimentation pour allumer le moniteur. Pour déverrouiller l’affichage à l’écran, maintenir pressé le bouton MENU lorsque le moniteur est éteint puis presser le bouton d’alimentation pour allumer le moniteur. Remarques :

1) Si le produit ne dispose que d’un seul signal d’entrée, le réglage “Input Select" (Sélection de l’entrée) est

2) Si le format d’écran est 4:3 ou que la résolution du signal d’entrée est en écran large, le réglage du “Image

Ratio" (rapport d’image) est désactivé.

3) Lorsqu’une des fonctions DCR, Clear vision, Amplification des couleurs ou Amplification de l’image est active,

les deux autres fonctions sont désactivées de façon correspondante. 21Luminance

1 Presser (Menu) pour afficher le menu. 2 Presser - ou + pour sélectionner (Luminance), et presser pour entrer. 3 Presser - ou + pour sélectionner le sous-menu, presser pour entrer. 4 Presser - ou + pour régler. 5 Presser po ur quitter. Luminosité 0-100 Réglage de l’Arrière-plan Contraste 0-100 Contraste du registre numérique. Eco mode Standard Mode standard Texte Mode Texte Internet Mode Internet Jeu Mode jeu Film Mode Film Sports Mode sports Gamma Gamma1 Régler à Gamma 1 Gamma2 Régler à Gamma 2 Gamma3 Régler à Gamma 3 DCR Arrêt Désactive le taux de contraste dynamique Marche Active le taux de contraste dynamique 22Paramétrage de l’image 1 Presser (Menu) pour afficher le menu. 2 Presser - ou + pour sélectionner (Paramétrage de l’image), et presser pour entrer. 3 Presser - ou + pour sélectionner le sous-menu, presser pour entrer. 4 Presser - ou + pour régler. 5 Presser pour quitter.. Horloge 0-100 Règle l’Horloge de l’Image pour réduire les parasites sur les Lignes Verticales. Mise au point 0-100 Règle la P hase de l’Ima ge pour réduire les parasites sur les Lignes Horizontales Netteté 0-100 Règle la position Nettetéde l’image. Position H. 0-100 Règle la position horizontale de l’image. Position V. 0-100 Règle la position verticale de l’image. 23Température de couleur 1 Presser (Menu) pour afficher le menu. 2 Presser - ou + pour sélectionner (Température de couleur), et presser pour entrer. 3 Presser - ou + pour sélectionner le sous-menu, presser pour entrer. 4 Presser - ou + pour régler. 5 Presser po ur quitter. Color setup. Chaude Rappel de la Température des Couleurs Chaude d ans l’EEPROM. Normal Rappel de la températur e des co uleurs chau des normale dans l’EEPROM. Froide Rappel de la Température des Coul eurs F roide dans l’EEPROM. sRGB Rappel de la température d es cou leurs S RGB dan s l’EEPROM. Utilisateur Rouge Gain Rouge du Registre Numérique Vert Gain Vert du Registre Numérique.. Bleu Gain Bleu du Registre Numérique DCB Mode Amélioration totale éteint ou allumé Désactive ou active le mode Amélioration totale Peau Nature éteint ou allumé Désactive ou active le mode Peau Nature Green Field éteint ou allumé Désactive ou active le mode Green Field Bleu-ciel éteint ou allumé Désactive ou active le mode Bleu-ciel Détecter auto éteint ou allumé Désactive ou active le mode Détecter auto DCB Demo éteint ou allumé Désactive ou active Démo 24Amplification de l’image 1 Presser (Menu) pour afficher le menu. 2 Presser - ou + pour sélectionner (Amplification de l’image), et presser pour entrer. 3 Presser - ou + pour sélectionner le sous-menu, presser pour entrer. 4 Presser - ou + pour régler. 5 Presser po ur quitter.

Taille du cadre 14-100 Régler la taille du cadre Luminosité 0-100 Régler la luminosité du cadre Contraste 0-100 Régler le contraste du cadre Position H. 0-100 Régler la position h orizontale du cadre Position V. 0-100 Régler la position verticale du cadre Cadre de cou leur vive éteint ou allumé Désactive ou active le C adre de couleur vive 25Paramétrage de l’affichage à l’écran 1 Presser (Menu) pour afficher le menu. 2 Presser - ou + pour sélectionner (Paramétrage de l’affichage à l’écran), et presser pour entrer. 3 Presser - ou + pour sélectionner le sous-menu, presser pour entrer. 4 Presser - ou + pour régler. 5 Presser po ur quitter.

Position H. 0-100 Règle la posi tion horiz ontale de l’OSD. Position V. 0-100 Règle la position verticalede l’OSD Durée 5-120 Règle la Durée OSD. Transparence 0-10 0 Ajuste la transp arence de l’affichage à l’écran Langue Sélectionner la langue OSD Rappel pause éteint ou allumé Désactive ou active (1 heure de travail, une pause ?) / (2 heures de travail, une pause ?)

26Supplément 1 Presser (Menu) pour afficher le menu. 2 Presser - ou + pour sélectionner (Supplément), et presser pour entrer. 3 Presser - ou + pour sélectionner le sous-menu, presser pour entrer. 4 Presser - ou + pour régler. 5 Presser po ur quitter.

Sélectionner l’entrée Auto / Analogique / DVI Sélectionne la détection automatique Config. auto oui ou non Régler l’image auto au défaut Minut. désact 0~24 heures Sélectionnez la durée avant extinction du moniteur. Format d'image NA DDC/CI (CND-CE) oui ou non Tourner le support CND/CE sur MARCHE/ARRET Réinitialisation oui ou non Réinitialiser le menu au défaut Information Montrer l’information de l’image principale et la source de la sous-image

27Quitter 1 Presser (Menu) pour afficher le menu. 2 Presser - ou + pour sélectionner (Quitter), and et presser pour entrer. 3 Presser po ur quitter.

Quitter Quitter l’OSD 28Témoin DEL Etat Couleur de la DEL Mode Pleine Alimentation Mode Veile Orange Vert 29Lecteur Pilote du moniteur Windows 8

1. Démarrez Windows® 8.

2. Cliquez sur le bouton droit et cliquez sur Toutes les appsen bas à droite de l'écran.

3. Cliquez sur l'icône "Panneau de contrôle" .

4. Régl ez "Voir par" sur "Grandes icônes" ou "Petites icônes".

305. Cliquez sur l’icône "Affichage".

6. Cliquez sur le bouton "Changer réglages d'affichage".

7. Cliquez sur le bouton "Réglages avancés".

8. Cliquez sur l'onglet "Moniteur", puis cliquez sur le bouton "Propriétés".

319. Cliquez sur l'onglet "Pilote".

10. Ouvrez la fenêtre "Mettre à jour logiciel pilote – Moniteur PnP générique" en cliquant sur "Mettre à jour

pilote..." et cliquez sur le bouton "Parcourir mon ordinateur pour logiciel pilote".

11. Sélecti onnez "Choisir parmi une liste de pilotes de périphériques sur mon ordinateur".

3212. Cliquez sur le bouton "Avoir disque". Cliquez sur le bouton "Naviguer" et naviguez vers le répertoire suivant : X:\Driver\nom du module (où X est la lettre correspondant au lecteur de CD-ROM).

13. Sélectionnez le fichier "xxx.inf" et cliquez sur le bouton "Ouvrir". Cliquez sur le bouton "OK".

14. Choisissez votre modèle de moniteur et cliquez sur le bouton "Suivant". Les fichiers seront copiés du CD sur

15. Fermez toutes les fenêtres ouvertes et éjectez le CD.

16. Redémarrez le système. Le système sélectionne automatiquement le taux de rafraîchissement maximal et le

profil de couleur correspondant.

33Windows 7 1.Lancez Windows® 7 2.Cliquez sur le bouton “Démarrer” puis cliquez sur “Panneau de configuration”.

3. Cliquez sur l’icône “Affichage”.

4.Cliquez sur le bouton “Modifier les paramètres d'affichage”.

345.Cliquez sur le bouton “Paramètres avancés”.

Cliquez sur l’onglet “Moniteur” puis cliquez sur le bouton “Propriétés”.

358. Ouvrez la fenêtre "Mise à jour de logiciel de pilotage-Monitor PnP générique" en cliquant sur “Mettre à jour le

pilote..." puis cliquez sur le bouton "Rechercher le logiciel de pilotage sur mon ordinateur".

9. Sélectionnez "Me laisser choisir parmi une liste de pilotes de périphériques sur mon ordinateur".

10. Cliquez sur le bouton “Disque fourni”. Cliquez sur le bouton “Parcourir” et naviguez jusqu’au répertoire

suivant : X:\Driver\nom du module (où X est la lettre d’unité de votre unité CD-ROM).

3611. Sélectionnez le fichier "xxx.inf" et cliquez sur le bouton “Ouvrir”. Cliquez sur le bouton “OK”.

12. Sélectionnez le modèle de votre moniteur et cliquez sur le bouton “Suivant”. Les fichiers sont alors copiés du

CD sur le disque dur.

13. Fermez toutes les fenêtres et sortez le CD.

14. Redémarrez le système. Le système sélectionne automatiquement la fréquence de rafraîchissement maximum

et les profils ce couleurs correspondants.

1. Cliquez sur Démarrer, puis sur Panneau de configuration. Double-cliquez ensuite sur Apparence et

2. Cliquez sur Personnalisation, puis sur Paramètres d'affichage.

4. Cliquez sur Propriétés, dans l'onglet Écran. Si le bouton Propriétés est désactivé, la configuration de votre

moniteur est terminée. Le moniteur peut être utilisé tel quel. Si le message "Windows a besoin..." s'affiche, comme le montre l'illustration ci-dessous, cliquez sur "Continuer".

385. Cliquez sur Mettre à jour le pilote ...., dans l'onglet Pilote.

6. Cochez la case "Chercher dans l'ordinateur le logiciel du pilote", puis cliquez sur "À choisir sur la liste des pilotes présents sur mon ordinateur".

7. Cliquez sur le bouton 'Disquette fournie...' puis cliquez sur le bouton 'Parcourir...'. Sélectionnez ensuite le disque approprié, F:\Driver (lettre du disque de votre lecteur CD-ROM).

8. Sélectionnez le modèle de votre moniteur, puis cliquez sur le bouton Suivant.

9. Cliquez sur "Fermer" → "Fermer" → "OK " → "OK" des différents écrans qui s'affichent les uns à la suite des

2. Cliquez sur le bouton Démarrer, puis sur Panneau de configuration.

3. Sélectionnez puis cliquez sur la catégorie Apparence et Thèmes

4. Cliquez sur l'objet Affichage.

405. Sélectionnez l'onglet Paramètres, puis cliquez sur le bouton Avancé.

6. Sélectionnez l'onglet Écran

- Si le bouton Propriétés est désactivé, votre moniteur est bien configuré. Votre installation est terminée. - Si le bouton Propriétés est actif, cliquez sur ce bouton. Suivez ensuite la procédure ci-dessous.

7. Cliquez sur l'onglet Pilote, puis cliquez sur le bouton Mise à jour du pilote.....

418. Sélectionnez la case d'option Installer depuis une liste ou depuis un emplacement spécifique [avancé], puis

cliquez sur le bouton Suivant.

9. Sélectionner la case Ne pas chercher. Choisir le pilote à installer. Puis cliquez sur le bouton Suivant.

10. Cliquez sur 'Disquette fournie...' puis sur le bouton 'Parcourir...'. Choisissez ensuite l’unité de disques F

appropriée : (lecteur de CD-ROM).

11. Cliquez sur le bouton 'Ouvrir' puis sur le bouton 'OK'.

12. Choisissez votre modèle de moniteur et cliquez sur 'Suivant'.

- Si vous voyez apparaître le message 'has not passed Windows® Logo testing to verify its compatibility with Windows® XP' (=n’a pas subi le test Windows® Logo pour vérifier sa compatibilité avec Windows® XP), veuillez cliquer sur 'Continue Anyway' (=continuer de toute façon).

13. Cliquez sur le bouton 'Finish' (=terminer) puis sur 'Fermer'.

14. Cliquez sur 'OK' et à nouveau sur 'OK' pour fermer la boîte de dialogue Propriétés pour Affichage.

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir 'Monitor'

- Si le bouton 'Properties' est inactif, cela signifie que votre moniteur est correctement configuré. Merci de stopper l'installation. - Si le bouton 'Properties' est actif. Cliquer sur le bouton 'Properties'. Merci de suivre les étapes ci-après.

6. Cliquer sur 'Driver' puis cliquer sur 'Update Driver...' ensuite cliquer sur le bouton 'Next'.

7. Choisir "Display a list of the known drivers for this device so that I can choose a specific driver" puis cliquer 'Next' et puis cliquer sur 'Have disk...'.

8. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-ROM).

9. Cliquer sur le bouton 'Open', puis cliquer sur le bouton 'OK'.

10. Choisir le modèle de votre moniteur et cliquer sur le bouton 'Next' puis cliquer sur le bouton 'Next'.

11. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Si vous voyez la fenêtre "Digital Signature Not Found" alors cliquer sur le bouton 'Yes'.

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir le bouton 'Monitor', puis cliquer sur le bouton 'Change...'.

8. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-ROM) puis cliquer sur le

9. Cliquer sur le bouton 'OK' puis choisir le modèle de votre moniteur et cliquer sur le bouton 'Next', puis cliquer

encore sur le bouton 'Next'.

10. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

43i-Menu Le logiciel “i-Menu” AOC vous souhaite la bienvenue. Le i-Menu vous permet de régler plus facilement les paramètres d’affichage de votre moniteur à l’aide de menus à l’écran au lieu de boutons d’affichage à l’écran sur le moniteur. Veuillez cliquer ici pour régler le logiciel. Pour effectuer l’installation, veuillez suivre le guide d’installation. 44e-Saver Merci d'utiliser le logiciel de gestion d'alimentation de moniteur AOC e-Saver ! Le logiciel AOC e-Saver propose des fonctions de Mise hors tension intelligente pour vos moniteurs, permet à votre moniteur de se mettre hors tension en temps opportun lorsque votre PC est dans n'importe quel état (marche, arrêt, veille ou écran de veille) ; le délai de mise en tension effective dépend de vos préférences (voir l'exemple ci-dessous). Veuillez cliquez sur « driver/e-Saver/setup.exe » pour lancer l'installation du logiciel e-Saver, et suivez les instructions de l'assistant d'installation pour mener à bien l'installation du logiciel. Sous chacun des quatre états de votre PC, vous pouvez choisir dans le menu déroulant le délai désiré (en minutes) pour l'arrêt automatique de votre moniteur. Voici un exemple illustré ci-dessous : 1 ) Le moniteur ne se met jamais hors tension lorsque le PC est sous tension.

2) Le moniteur se mettra automatiquement hors tension cinq minutes après la mise hors tension du PC.

3) Le moniteur se mettra automatiquement hors tension dix minutes après le PC est entré en mode veille ou attente.

4) Le moniteur se mettre automatiquement hors tension 20 minutes après l'affichage de l'écran de veille.

Vous pouvez cliquez sur « RÉINITIALISER » pour attribuer à e-Saver ses paramètres par défaut de la façon illustrée ci-dessous.

Le logiciel “” AOC vous souhaite la bienvenue. Screen+, Screen+ software est un outil de partage de l'écran de votre bureau; il divise le bureau en deux volets distincts, chacun pouvant afficher une fenêtre différente. Il vous suffit de faire glisser la fenêtre vers le volet de votre choix lorsque vous souhaitez y accéder. Cet outil prend en charge l'affichage multi-écrans pour vous rendre la vie plus simple. Suivez simplement les instructions du logiciel pour l'installer.

Problème & Question Solutions Possibles

DEL d'alimentation éteinte Assurez-vous que le bouton d'alimentation est en position Marche et que le câble d'alimentation est connecté correctement à une prise électrique avec terre et au moniteur.

Aucune image ne s’affiche à l’écran Le cordon d'alimentation est-il correctement branché? Vérifiez le branchement du cordon d'alimentation et l'alimentation. Le câble est-il correctement branché? (Branché à l'aide du câble D-sub ) Vérifiez le branchement du câble DB-15. (Branché à l'aide du câble DVI) Vérifiez le branchement du câble DVI.

• L'entrée DVI n'est pas disponible sur chaque modèle. Si l'alimentation est en marche, redémarrez l'ordinateur pour voir l'écran initial (l'écran de connexion), qui est visible. Si l’écran initial (l’écran de connexion) s’affiche, redémarrez l’ordinateur sous le mode adapté (mode sans échec pour Windows ME/XP/2000) avant de modifier la fréquence de la carte vidéo. (Consultez la section Réglage de la résolution optimale) Si l’écran initial (l’écran de connexion) ne s’affiche pas, contactez le Centre d’assistance ou votre revendeur. Voyez-vous "Entrée non prise en charge"sur l'écran? Ce message s’affiche lorsque le signal émis par la carte vidéo dépasse la résolution et la fréquence maximale supportée par l’écran. Veuillez par conséquent modifier le paramètre de résolution et de fréquence maximale afin que l’écran puisse les traiter. Assurez-vous que les pilotes du moniteur AOC sont installés (les pilotes pour moniteur AOC sont disponibles sur : Ici). 47L'image est floue, elle a un problème d'ombre Réglez les contrôles du Contraste et de la Luminosité. Assurez-vous de ne pas utiliser une rallonge ou un boîtier d'interrupteurs. Nous vous recommandons de brancher le moniteur directement au connecteur sortie de la carte vidéo situé à l'arrière de votre ordinateur . L'image saute ou un effet de vagues apparaît sur l'écran Déplacez les appareils électriques qui peuvent provoquer des interférences électriques le plus loin possible du moniteur . Utilisez le taux de rafraîchissement maximum que votre moniteur est capable de supporter avec la résolution que vous utilisez.

Le moniteur est bloqué en mode Veille L'interrupteur d'alimentation de l'ordinateur doit être en position Marche. La carte vidéo de l'ordinateur doit être insérée fermement dans son emplacement. Assurez-vous que le câble vidéo du moniteur est connecté correctement à l'ordinateur. Vérifiez le câble vidéo du moniteur et assurez-vous qu'aucune broche n'est tordue. Assurez-vous que votre ordinateur fonctionne en pressant la touche VERR MAJ sur le clavier et en vérifiant la DEL de cette touche. La DEL doit s'allumer ou s'éteindre lorsque vous pressez la touche VERR MAJ. Il manque une des couleurs primaires(ROUGE,VERT, ouBLEU) Vérifiez le câble vidéo du moniteur et assurez-vous qu'aucune broche n'est tordue. Assurez-vous que le câble vidéo du moniteur est connecté correctement à l'ordinateur. L'image n'est pas centrée ou elle n'est pas dimensionnée correctement Réglez la fréquence de pixel (HORLOGE) et la mise au point (FOCUS) ou pressez la touche de raccourci(AUTO). Défaut des couleurs sur l'image (le blanc n'apparaît pas blanc) Réglez la couleur RVB ou sélectionnez la température de la couleur. Perturbations horizontales ou verticales à l'écran Utilisez le mode d'arrêt de win 95/98/2000/ME/XP. Réglez l'HORLOGE et le FOCUS ou utilisez la touche de raccourci(touche AUTO ).

48Spécifications Spécifications générales Ecran LCD Numéro de modèle Système Couleur TFT LCD Dimension de l’image visualisable diagonale de 43.2cm Pixel pitch

0.264 (H)mm x 0.264(V)mm

Vidéo lnterface R, V, B Analogique & Digital Interface Sync séparée.

Couleurs affichées 16.7M couleurs Horloge de pixel 108MHz Résolution Limites de fréquence horizontale 30 kHz - 83 kHz Taille d'écran horizontale(maximum) 337.920mm Limites de fréquence verticale 50 Hz - 76 Hz Taille d'écran verticale(maximum) 270.336mm Résolution préréglée optimale 1280 x 1024@60Hz Plug & Play VESA DDC2B/CI Connecteur d'entrée VGA/DVI Signal d'entrée vidéo Analogique : 0.7Vp-p(standard), 75 OHM, TMDS Source d'alimentation Consommation d’énergie Active 15W Mise en veille < 0.5 W Minut. désact. 0~24heures Physical Characteristics Type de connecteur VGA/DVI Type de câble de signal Détachable Environmental Température Lors du fonctionnement 0° à 40° Hors fonctionnemen -25° à 55° Humidité Lors du fonctionnement 10% to 85% (sans-condensation) Hors fonctio nnement 5% to 93% (sans-condensation) Altitude Lors du fonctionnement 0 à 5000 m (0 à 16404 pi ) Hors fonctio nnement 0 à 12192m (0 à 40 000 pi ) E719SDA (typique) 100-240VAC,50/60Hz haut-parleurs 1W x 2 49Spécifications générales Ecran LCD Numéro de modèle Système Couleur TFT LCD Dimension de l’image visualisable diagonale de 43.2cm Pixel pitch

0.264 (H)mm x 0.264(V)mm

Vidéo lnterface R, V, B Analogique & Digital Interface Sync séparée.

Couleurs affichées 16.7M couleurs Horloge de pixel 108MHz Résolution Limites de fréquence horizontale 30 kHz - 83 kHz Taille d'écran horizontale(maximum) 337.920mm Limites de fréquence verticale 50 Hz - 76 Hz Taille d'écran verticale(maximum) 270.336mm Résolution préréglée optimale 1280 x 1024@60Hz Plug & Play VESA DDC2B/CI Connecteur d'entrée VGA/DVI Signal d'entrée vidéo Analogique : 0.7Vp-p(standard), 75 OHM, TMDS Source d'alimentation Consommation d’énergie Active 14W Mise en veille < 0.5 W Minut. désact. 0~24heures Physical Characteristics Type de connecteur VGA/DVI Type de câble de signal Détachable Environmental Température Lors du fonctionnement 0° à 40° Hors fonctionnemen -25° à 55° Humidité Lors du fonctionnement 10% to 85% (sans-condensation) Hors fonctio nnement 5% to 93% (sans-condensation) Altitude Lors du fonctionnement 0 à 5000 m (0 à 16404 pi ) Hors fonctio nnement 0 à 12192m (0 à 40 000 pi ) E719SD (typique) 100-240VAC,50/60Hz 50Modes d’affichage préréglés

52Plug and Play Caractéristiques DDC2B Plug & Play Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d'informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d'affichage. Le DDC2B est un canal de données bidirectionnel basé sur le protocole I2C. L'hôte peut demander l'information EDID par l'intermédiaire du canal DDC2B 53Réglementation Avis FCC Règlement FCC sur les Interférences de Fréquence Radio de Classe B AVERTISSEMENT : (POUR LES MODELES CERTIFIES FCC) REMARQUE:Cet équipement a été testé et reconnu conforme aux limites des appareils numériques de classe B, conformément à l'article 15 du règlement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans le cadre d'une installation résidentielle. Cet équipement génère, utilise et émet une énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de provoquer des interférences dans les communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par l'une ou plusieurs des mesures suivantes: Réorienter ou déplacer l'antenne de réception. Augmenter la séparation entre l'équipement et le récepteur. Connecter l'équipement sur un circuit différent de celui sur lequel le récepteur est branché. Consulter un revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Moniteurs Couleur AOC vendus en Europe AOC International (Europe) BV garantit que ce produit est sans défauts de pièces et de main d'œuvre pour une période de trois (3) années après la date d'achat initiale. Pendant cette période, AOC International (Europe) BV pourra, à sa convenance, soit réparer le produit défectueux avec des pièces neuves ou remanufacturées, soit le remplacer avec un produit neuf ou réparé, et cela à ses frais, à l'exception des conditions citées ci-dessous*. Les produits défectueux remplacés deviennent la propriété de AOC International (Europe) BV. Si le produit apparaît comme étant défectueux, veuillez contacter votre vendeur local ou référez-vous à la carte de garantie livrée avec le produit. Envoyez le produit en port prépayé, en n'oubliant pas de joindre une preuve de la date d'achat, au centre de dépannage agréé AOC. Si vous ne pouvez pas apporter le produit personnellement: Emballez-le dans son carton d'emballage d'origine (ou équivalent) Indiquez le numéro de RMA sur l'étiquette de l'adresse Indiquez le numéro de RMA sur le carton d'envoi Assurez l'envoi (ou prenez le risque d'une perte/de dommages durant l'envoi) Payez tous les frais d'expédition AOC International (Europe) BV n'est responsable ni pour les dommages ou pertes durant le transport, ni pour les produits qui n'auraient pas été correctement emballés. AOC International (Europe) BV paiera les frais d'expédition retour pour les pays spécifiés dans le règlement de garantie. AOC International (Europe) BV n'est pas responsable de tous les coûts associés au transport des produits à travers les frontières internationales. Ceci compris les frontières des pays de l'Union Européenne.

• Cette garantie limitée ne couvre pas les pertes ou dommages qui résulteraient des causes suivantes Transport, installation ou dépannage inappropriés Mauvaise utilisation Négligence Toute cause autre qu'une application commerciale ou industrielle ordinaire Réglages effectués par des personnes non agrées Réparations, modifications ou installations d'options ou de pièces par une personne n'appartenant pas au centre de dépannage agréé AOC Environnement inapproprié Chaleur ou air conditionné excessif ou inadapté, défauts d'alimentation électrique, surcharges, ou d'autres irrégularités Cette garantie limitée ne couvre aucun des produits matériel ou logiciel que vous ou toute autre partie avez modifié ou changé, vous seul endossez la responsabilité pour toutes les modifications et tous les changements. 59TOUTES LES GARANTIES EXPLICITES ET IMPLICITES POUR CE PRODUIT (Y COMPRIS LES GARANTIES IMPLICITES DE COMMERCIALISATION ET D'ADEQUATION A UN BUT PARTICULIER) SONT EXPRESSEMENT LIMITEES A UNE DUREE DE TROIS (3) ANS POUR LES PIECES ET LA MAIN D'ŒUVRE, A PARTIR DE LA DATE D'ACHAT INITIALE. AUCUNE GARANTIE (EXPLICITE OU IMPLICITE) NE S'APPLIQUE AU-DELA DE CETTE PERIODE. LES OBLIGATIONS DE AOC INTERNATIONAL (EUROPE) BV ET VOS DÉDOMMAGEMENTS DANS LE CADRE DES PRESENTES SE LIMITENT EXCLUSIVEMENT ET SEULEMENT A CE QUI EST DEFINI ICI. LA RESPONSABILITE DE AOC INTERNATIONAL (EUROPE) BV, QU'ELLE SOIT BASEE SUR UN CONTRAT, UN TORT, UNE GARANTIE OU D'AUTRES THEORIES NE PEUT PAS EXCEDER LE PRIX INDIVIDUEL DE L'UNITE DONT LE DEFAUT OU LES DOMMAGES SONT A LA BASE DE LA PLAINTE. EN AUCUN CAS, AOC INTERNATIONAL (EUROPE) BV NE SAURAIT ETRE TENU POUR RESPONSABLE DE PERTES DE PROFITS, DE PERTES DE MATERIELS OU D'EQUIPEMENTS OU D'AUTRES DOMMAGES ACCIDENTELS, INDIRECTS OU CONSECUTIFS. CERTAINS ETATS NE PERMETTENT PAS LA LIMITATION OU L'EXCLUSION DES DOMMAGES CONSECUTIFS OU ACCIDENTELS, AUSSI EST-IL POSSIBLE QUE LES LIMITATIONS SUSMENTIONNEES NE VOUS SOIENT PAS OPPOSABLES. CETTE GARANTIE DONNE A L'UTILISATEUR CERTAINS DROITS LEGAUX SPECIFIQUES, ET L'UTILISATEUR PEUT EGALEMENT BENEFICIER DE CERTAINS DROITS QUI VARIENT D'UN ETAT A L'AUTRE. LA PRESENTE GARANTIE LIMITEE N'EST VALABLE QUE POUR LES PRODUITS ACHETES DANS LES PAYS MEMBRES DE L'UNION EUROPEENNE. Les informations contenues dans le présent document sont susceptibles de modification sans préavis. Pour plus de détails, veuillez visiter : http://www.aoc-europe.com/en/service/index.php
