Type de produit	Caméra de surveillance thermique réseau
Marque	Hikvision
Modèle	DS2TD21367VP
Catégorie	Caméra de surveillance
Type d'installation	Extérieure
Alimentation	12 V CC ou PoE (802.3af)
Température de fonctionnement	-40°C à 65°C
Humidité de fonctionnement	5% à 95% (sans condensation)
Interfaces	Ethernet, RS-485, Alarmes (entrée/sortie), Audio (entrée/sortie), CVBS, MicroSD
Stockage	Logement pour carte microSD
Fonctions principales	Imagerie thermique et visible, détection d'alarme, audio bidirectionnel
Alimentation PoE	Oui (802.3af)
Réinitialisation	Bouton de réinitialisation (appui 10 s)
Activation	Scan de code QR
Conformité	CE, RoHS, DEEE
Sécurité	Protection par mot de passe, mise à la terre

FOIRE AUX QUESTIONS - DS2TD21367VP Hikvision

Comment activer la caméra ?

Scannez le code QR avec l'application Hikvision pour l'activer et y accéder. Des frais de données mobiles peuvent s'appliquer si aucun réseau Wi-Fi n'est disponible.

Comment réinitialiser la caméra aux paramètres d'usine ?

Appuyez sur le bouton de réinitialisation pendant environ 10 secondes lors de la mise sous tension ou du redémarrage. Cela restaure les paramètres par défaut, y compris le nom d'utilisateur, le mot de passe et l'adresse IP.

Quel type d'alimentation est requis ?

L'alimentation doit être une source 12 V CC ou PoE (802.3af), conformément à la norme CEI 62368.

La caméra peut-elle fonctionner en extérieur ?

Oui, elle est conçue pour une utilisation en extérieur avec une plage de température de -40°C à 65°C et une humidité de 5% à 95%.

Comment nettoyer la caméra ?

Utilisez un chiffon propre imbibé d'une petite quantité d'éthanol pour essuyer délicatement l'appareil.

Quelle carte mémoire utiliser ?

La caméra prend en charge les cartes microSD (non incluses, à acheter séparément). Insérez-la dans le logement prévu à cet effet.

La batterie est-elle remplaçable ?

La batterie intégrée ne peut pas être démontée. En cas de problème, contactez le fabricant pour réparation. Pour un stockage long, rechargez-la tous les six mois.

Quels câbles sont inclus avec la caméra ?

Les câbles inclus peuvent varier selon le modèle, mais typiquement : câble d'alarme, RS-485, audio, CVBS, Ethernet et câble d'alimentation.

Comment accéder à la caméra à distance ?

Scannez le code QR ou utilisez l'application Hikvision après avoir configuré le réseau. Assurez-vous que la caméra est connectée à Internet.

Que faire en cas de dysfonctionnement ?

Ne tentez pas de réparation non autorisée. Contactez votre revendeur ou le centre de service le plus proche. Pour les problèmes de sécurité réseau, Hikvision fournit une assistance technique.

MODE D'EMPLOI DS2TD21367VP Hikvision

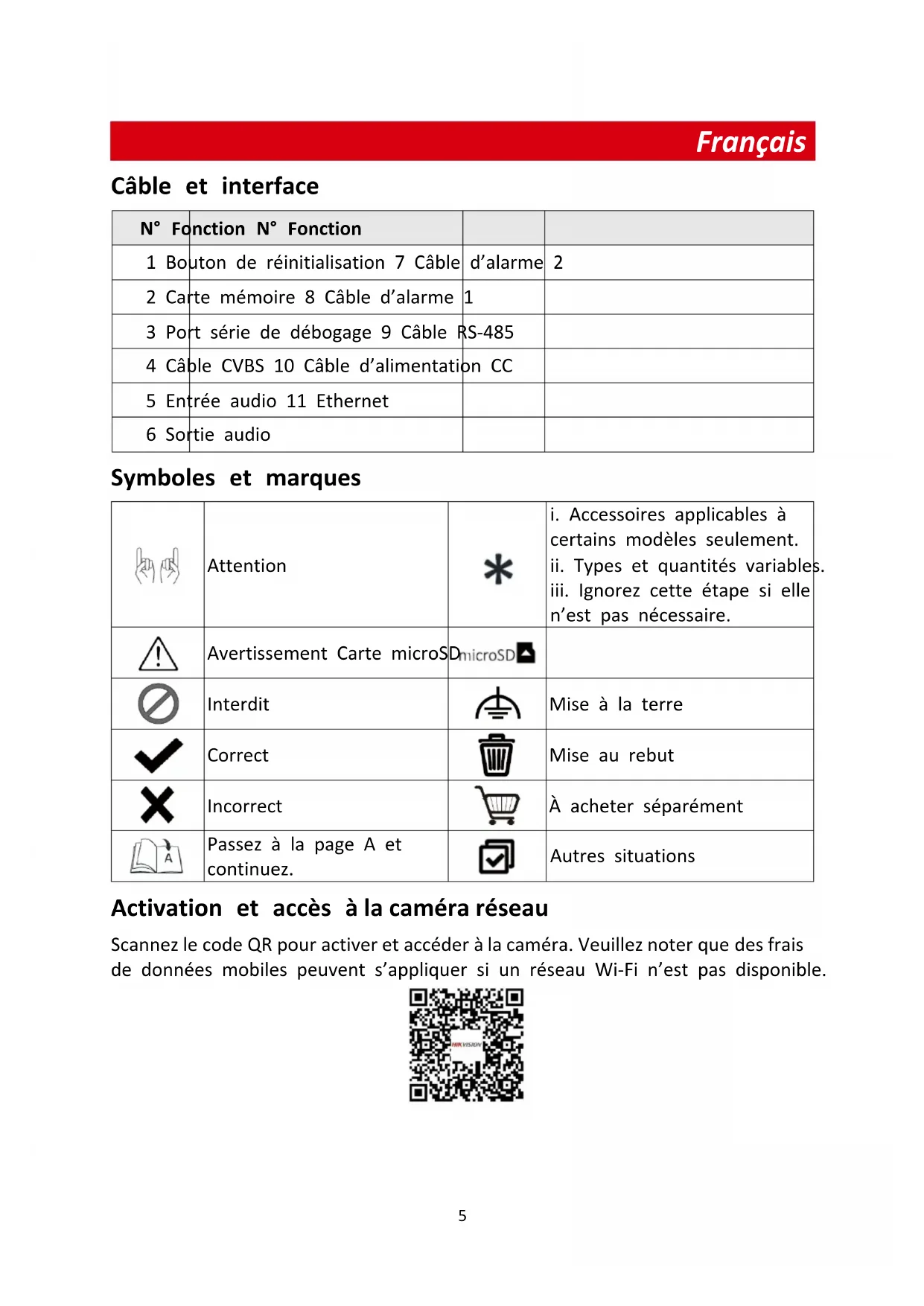

N° Fonction N° Fonction
1 Bouton de réinitialisation 7 Câble	d'alarme	2
2 Carte mémoire 8 Câble d'alarme	1
3 Port série de déboggage 9 Câble	RS-485
4 Câble CVBS 10 Câble d'alimentation CC
5 Entrée audio 11 Ethernet
6 Sortie audio

Symboles et marques

#	Attention	*	i. Accessoires applicables à certains modèles seulement. ii. Types et quantités variables iii. Ignorez cette étape si elle n'est pas nécessaire.
!	Avertissement Carte microSD	microSD
	Interdit		Mise à la terre
√	Correct		Mise au rebut
×	Incorrect		À acheter séparément
A	Passez à la page A et continuez.		Autres situations

Activation et accès à la caméra réseau

Scannez le code QR pour activer et accéder à la caméra. Veuillez noter que des frais de données mobiles peuvent s'appliquer si un réseau Wi-Fi n'est pas disponible.

Réinitialisation et restauration de la caméra

Appuyez sur le bouton de réinitialisation pendant environ 10 s lors de la mise en marche ou du redémarrage de la caméra pour restaurer les paramètres par défaut, notamment le nom d'utilisateur, le mot de passe, l'adresse IP, le numéro de port, etc.

Manuel d'utilisation et questions fréquentes

Pour des instructions plus détaillées, scannez le code QR ci-dessous pour consulter le manuel d'utilisation. La fonction peut varier selon le modèle de caméra.

Référez-vous au produit réel.

Caméra tube thermique réseau

Caméra bullet réseau bispectrale

Questions fréquentes

Conformité à la réglementation et consignes de sécurité

Lisez soigneusement toutes les informations et instructions de ce document avant d'utiliser l'appareil et conservez-le pour toute référence ultérieure. Pour plus d'informations et d'instructions sur l'appareil, veuillez consulter notre site Internet à l'adresse https://www.hikvision.com.

Vous pouvez également consulter les autres documents (le cas échéant) accompagnant l'appareil ou scanner le code QR (le cas échéant) sur l'emballage pour obtenir plus d'informations.

Clause d'exclusion de responsabilité DANS LES LIMITES AUTORISÉES PAR LA LOI EN VIGUEUR, LE PRÉSENT MANUEL ET LE PRODUIT DÉCRIT, AINSI QUE SON MATÉRIEL, SES LOGICIELS ET SES MICROLOGICIELS, SONT FOURNIS « EN L'ÉTAT » ET « AVEC CES FAIBLESSES ET ERREURS ». HIKVISION NE FAIT AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, DE QUALITÉ MARCHANDE, DE QUALITÉ SATISFAISANTE, OU D'ADÉQUATION À UN USAGE PARTICULIER. VOUS UTILISEZ LE PRODUIT À VOS PROPRES RISQUES.

HIKVISION NE SERA EN AUCUN CAS TENU RESPONSABLE POUR TOUT DOMMAGE SPÉCIAL, CONSÉCUTIF, ACCESSOIRE OU INDIRECT, Y COMPRIS, ENTRE AUTRES, LES DOMMAGES RELATIFS À LA PERTE DE PROFITS D'ENTREPRISE, À L'INTERRUPTION D'ACTIVITÉS COMMERCIALES, OU LA PERTE DES DONNÉES, LA CORRUPTION DES SYSTÈMES, OU LA PERTE DES DOCUMENTS, S'ILS SONT BASÉS SUR UNE VIOLATION DE CONTRAT, UNE FAUTE (Y COMPRIS LA NÉGLIGENCE), LA RESPONSABILITÉ EN MATIÈRE DE PRODUITS, OU AUTRE, EN RAPPORT AVEC L'UTILISATION DU PRODUIT, MÊME SI HIKVISION A ÉTÉ INFORMÉ DE LA POSSIBILITÉ D'UN TEL DOMMAGE OU D'UNE TELLE PERTE.

VOUS RECONNAISSEZ QUE LA NATURE D'INTERNET EST SOURCE DE RISQUES DE SÉCURITÉ INHÉRENTS, ET HIKVISION SE DÉGAGE DE TOUTE RESPONSABILITÉ EN

CAS DE FONCTIONNEMENT ANORMAL, DIVULGATION D'INFORMATIONS CONFIDENTIELLES OU AUTRES DOMMAGES DÉCOULANT D'UNE CYBERATTAQUE, D'UN PIRATAGE INFORMATIQUE, D'UNE INFECTION PAR DES VIRUS, OU AUTRES RISQUES DE SÉCURITÉ LIÉS À INTERNET; TOUTEFOIS, HIKVISION FOURNIRA UNE ASSISTANCE TECHNIQUE DANS LES DÉLAIS, LE CAS ÉCHÉANT. VOUS ACCEPTEZ D'UTILISER CE PRODUIT CONFORMÉMENT À L'ENSEMBLE DES LOIS EN VIGUEUR. IL EST DE VOTRE RESPONSABILITÉ EXCLUSIVE DE VEILLER À CE QUE VOTRE UTILISATION SOIT CONFORME À LA LOI APPLICABLE. IL VOUS APPARTIENT SURTOUT D'UTILISER CE PRODUIT D'UNE MANIÈRE QUI NE PORTE PAS ATTEINTE AUX DROITS DE TIERS, Y COMPRIS, MAIS SANS S'Y LIMITER, LES DROITS DE PUBLICITÉ, LES DROITS DE PROPRIÉTÉ INTELLECTUELLE, OU LA PROTECTION DES DONNÉES ET D'AUTRES DROITS À LA VIE PRIVÉE. VOUS NE DEVEZ PAS UTILISER CE PRODUIT POUR TOUTE UTILISATION FINALE INTERDITE, NOTAMMENT LA MISE AU POINT OU LA PRODUCTION D'ARMES DE DESTRUCTION MASSIVE, LA MISE AU POINT OU LA FABRICATION D'ARMES CHIMIQUES OU BIOLOGIQUES, LES ACTIVITÉS DANS LE CONTEXTE LIÉ AUX EXPLOSIFS NUCLÉAIRES OU AU CYCLE DU COMBUSTIBLE NUCLÉAIRE DANGEREUX, OU SOUTENANT LES VIOLATIONS DES DROITS DE L'HOMME. EN CAS DE CONFLIT ENTRE CE MANUEL ET LES LOIS EN VIGUEUR, CES DERNIÈRES PRÉVALENT.

Ces clauses ne s'appliquent qu'aux produits portant la marque ou l'information correspondante.

Déclaration de conformité UE

CE Ce produit et - le cas échéant - les accessoires fournis portent le marquage « CE » et sont donc conformes aux normes européennes harmonisées applicables

répertoriées dans la Directive 2014/30/UE (directive sur la compatibilité électromagnétique) et la Directive 2011/65/UE (RoHS).

Remarque : Les produits dont la tension d'entrée est comprise entre 50 et 1 000 V CA ou 75 et 1 500 V CC sont conformes à la directive 2014/35/UE (LVD), et les autres produits sont conformes à la directive 2001/95/CE (GPSD). Veuillez examiner les informations d'alimentation spécifiques à des fins de référence.

Directive 2012/19/UE (directive DEEE) : dans l'Union européenne, les produits portant ce pictogramme ne doivent pas être déposés dans une décharge

municipale ou le tri des déchets n'est pas pratiqué. Pour un recyclage adéquat, remettez ce produit à votre revendeur lors de l'achat d'un nouvel équipement équivalent, ou déposez-le dans un lieu de collecte prévu à cet effet. Pour de plus amples informations, visitez le site Web : www.recyclethis.info.

Directive 2006/66/CE et son amendement 2013/56/UE (directive sur les batteries) : ce produit renferme une pile/batterie qui ne doit pas être déposée

dans une décharge municipale où le tri des déchets n'est pas pratiqué, dans l'Union européenne. Pour plus de précisions sur les piles/batteries, reportez-vous à leur documentation. La pile/batterie porte le pictogramme ci-contre, qui peut inclure la mention Cd (cadmium), Pb (plomb) ou Hg (mercure). Pour la recycler correctement, renvoyez-la à votre revendeur ou déposez-la dans un point de collecte prévu à cet effet. Pour de plus amples informations, visitez le site Web : www.recyclethis.info.

Consignes de sécurité

Veuillez lire soigneusement toutes les consignes de sécurité avant d'utiliser l'appareil.

Lois et réglementations

En utilisant le produit, vous devez respecter la réglementation relative à la sécurité électrique de votre pays ou région.

Transport

• Gardez l'appareil dans son emballage d'origine ou dans un emballage similaire lors de son transport.
• Veuillez conserver l'emballage de l'appareil pour toute utilisation ultérieure. En cas de panne, vous devrez renvoyer l'appareil à l'usine dans son emballage d'origine. Le transport de l'appareil sans son emballage d'origine peut l'endommager, et l'entreprise se dégage de toute responsabilité dans ce cas.
• Ne pas faire tomber le produit ou le soumettre à un choc physique. Éloigner l'appareil des interférences magnétiques.

Alimentation électrique

• Veuillez acheter vous-même le chargeur. La tension d'entrée doit être conforme à celle d'une source d'alimentation limitée de 12 V CC, PoE (802.3af), selon la norme CEI 62368. Veuillez vous référer aux caractéristiques techniques pour des informations détaillées.
• Vérifiez que la prise est correctement branchée à la prise électrique.
• La prise de courant doit être installée près de l'équipement et doit être facilement accessible.
• Pour éviter tout risque de surchauffe ou d'incendie dû à une surcharge, ne reliez PAS plusieurs appareils à un seul adaptateur d'alimentation.
• Ne touchez PAS les contacts métalliques nus des entrées après que le disjoncteur a été coupé. De l'électricité peut encore circuler.
• Le symbole « + » identifie la (les) borne(s) positive(s) de l'équipement qui est utilisé avec, ou qui génère du courant continu. Le symbole « - » identifie la (les) borne(s) négative(s) de l'équipement qui est utilisé avec, ou qui génère du courant continu.

Batteries

• Il y a un risque d'explosion lorsque la pile est remplacée par une pile de type incorrect. Éliminez les batteries usées conformément aux instructions.
• La batterie intégrée ne peut pas être démontée. Veuillez contacter le fabricant pour réparation si nécessaire.
• En cas de stockage à long terme de la pile, assurez-vous qu'elle est complètement chargée tous les six mois afin d'en conserver la qualité. Dans le cas contraire, elle pourrait se détériorer.
• Cet équipement n'est pas adapté à un usage dans les endroits où des enfants sont susceptibles d'être présents.
• Le remplacement de la pile par une pile du mauvais type peut conduire à l'annulation d'une protection (par exemple, dans le cas de certains types de batteries au lithium).
• Ne jetez pas une batterie au feu ou dans un four chaud, ni ne broyez mécaniquement ou découpez une batterie, car cela pourrait engendrer une explosion.
• Ne laissez pas une batterie dans un environnement ambiant extrêmement chaud, car vous encourez un risque d'explosion ou une fuite de liquide ou de gaz inflammable.
• N'exposez pas une batterie à des pressions atmosphériques extrêmement basses, car vous encourez un risque d'explosion ou une fuite de liquide ou de gaz inflammable.

Éclairage supplémentaire

• Le faisceau lumineux à une distance de 200 mm est classé dans le groupe de risque 1 (RG1). Ce produit est susceptible d'émettre des rayonnements optiques dangereux.
• NE regardez PAS la source lumineuse lorsqu'elle est allumée. Elle peut être nocive pour les yeux.
• Portez un équipement de protection oculaire approprié ou n'allumez l'éclairage supplémentaire qu'en respectant une distance de sécurité (0,4 m) ou en vous tenant dans la zone qui n'est pas directement exposée à cet éclairage lorsque vous installez ou entretenez l'appareil.

Installation

• N'installez jamais l'équipement sur un support instable. L'équipement pourrait tomber, entraînant des blessures graves voire la mort.
• Cet équipement doit être utilisé uniquement avec les supports correspondants. Toute utilisation avec d'autres supports (chariots, stations ou transporteurs) peut entraîner une instabilité pouvant causer des blessures.

Sécurité du système

• Vous reconnaissez que la nature d'Internet est source de risques de sécurité inhérents, et notre société se dégage de toute responsabilité en cas de fonctionnement anormal, divulgation d'informations confidentielles ou autres dommages découlant d'une cyberattaque ou d'un piratage informatique ; toutefois, notre société fournira une assistance technique dans les délais, le cas échéant.
• Veuillez renforcer la protection des informations personnelles et la sécurité des données, car

l'appareil peut être exposé à des problèmes de sécurité réseau lorsqu'il est connecté à Internet. Veuillez nous contacter si l'appareil peut subir des risques en matière de sécurité réseau.

• Vous êtes responsable de la configuration de tous les mots de passe et d'autres paramètres de sécurité concernant l'appareil. Gardez votre nom d'utilisateur et votre mot de passe en sécurité.

Maintenance

• Si le produit ne fonctionne pas correctement, contactez votre revendeur ou le centre de service le plus proche. Nous n'assumerons aucune responsabilité concernant les problèmes causés par une réparation ou une opération de maintenance non autorisée.
• Certains composants de l'appareil (p. ex., condensateur électrolytique) doivent être remplacés régulièrement. Leur durée de vie moyenne est variable, c'est pourquoi des contrôles périodiques sont recommandés. Veuillez contacter votre distributeur pour plus d'informations.
• Essuyez délicatement l'appareil à l'aide d'un chiffon propre imbibé d'une petite quantité d'éthanol, si nécessaire.
• Si l'appareil n'est pas utilisé conformément aux indications du fabricant, le dispositif de protection fourni par l'appareil peut être compromis.
• Pour réduire le risque d'incendie, remplacez-le uniquement par un fusible de même type et de même calibre.
• Le port série de l'équipement est utilisé uniquement à des fins de débogage.

Environnement d'exploitation

Assurez-vous que l'environnement d'exploitation répond aux exigences de l'appareil. La température de fonctionnement doit être comprise entre -40 °C et 65 °C et l'humidité entre 5 % et 95 %. - Placez l'appareil dans un endroit sec et bien aéré. - N'exposez PAS l'appareil à de puissants rayonnements électromagnétiques ou à des environnements poussiéreux.

• N'orientez PAS l'objet vers le soleil ou toute autre source de lumière vive.
• L'équipement ne doit pas être exposé aux gouttes ou aux éclaboussures et aucun objet rempli de liquide, comme un vase, ne doit être placé sur l'équipement.
• Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur l'équipement.
• Prévoyez un suppresseur de surtension à l'orifice d'entrée de l'équipement dans des conditions d'installation particulières, p. ex. au sommet d'une montagne, d'une tour métallique et en forêt.
• La manipulation des pièces portant le symbole risque de brûler les doigts. Attendez une demi-heure après l'arrêt de l'appareil avant de manipuler les pièces.

Urgence

• Si de la fumée, des odeurs ou du bruit s'échappent de l'appareil, mettez immédiatement l'appareil hors tension et débranchez le câble d'alimentation, puis contactez un centre de réparation.

Adresse de fabrication

N° 555 Qianmo Road, District de Binjiang, Hangzhou 310052, Chine

Hangzhou Hikvision Digital Technology Co., Ltd.

AVIS DE CONFORMITE : il est possible que les produits de la série thermique soient soumis à des contrôles d'exportation dans divers pays ou diverses régions, ce qui inclut, sans s'y limiter, les États-Unis, l'Union européenne, le Royaume-Uni ou d'autres pays membres de l'Arrangement de Wassenaar. Veuillez consulter votre expert professionnel en questions juridiques ou en conformité ou les autorités de votre gouvernement local pour toute exigence de permis d'exportation si vous prévoyez de transférer, d'exporter ou de réexporter des produits de la série thermique entre différents pays.

Activer ou accéder à la caméra réseau

Adresse du fabricant

N° 555, chemin Qianmo, district de Binjiang, Hangzhou 310052, Chine Hangzhou Hikvision Digital Technology Co. Ltd.
