MODE D'EMPLOI Ucontrol UCA202 BEHRINGER

Manuel d'utilisation

FR

2 U-CONTROL UCA202 Manuel d'utilisation

FR

Table des matières

Consignes de Sécurité ....3

Déni Légal....4

Garantie ....4

1. Introduction......5
2. Configuration Minimale Requise......6
3. Commandes et Connexions......7
4. Travailler Avec L'UCA202......8
5. Liaisons Audio....9
6. Caractéristiques Techniques......10

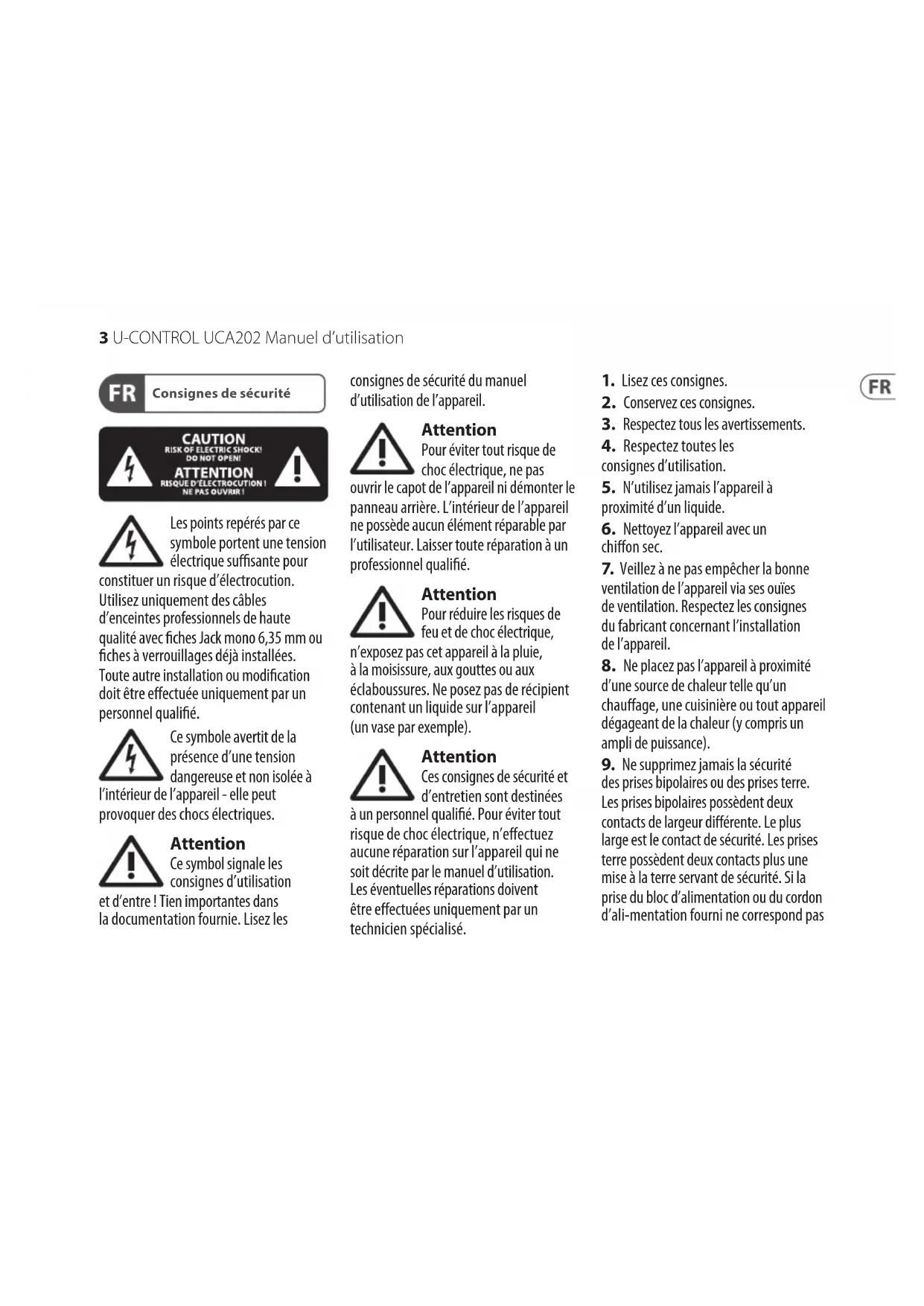

3 U-CONTROL UCA202 Manuel d'utilisation

FR

Consignes de sécurité

Les points repérés par ce symbole portent une tension électrique suffisante pour

constituer un risque d'électrocution. Utilisez uniquement des câbles d'enceintes professionnels de haute qualité avec fiches Jack mono 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à

l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention

Ce symbol signale les consignes d'utilisation

et d'entre ! Tien importantes dans la documentation fournie. Lisez les

consignes de sécurité du manuel d'utilisation de l'appareil.

Attention

Pour éviter tout risque de choc électrique, ne pas

ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention

Pour réduire les risques de feu et de choc électrique,

n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d'entretien sont destinées

à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fourni ne correspond pas

4 U-CONTROL UCA202 Manuel d'utilisation

5 U-CONTROL UCA202 Manuel d'utilisation

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fiant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés.

GARANTIE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe.com/warranty.

1. Introduction

Merci de la confiance que vous nous avez prouvée en achetant l'U-CONTROL UCA202. Cette interface audio USB est parfaite comme carte son avec un ordinateur portable et essentielle pour l'enregistrement et la lecture audio dans tout environnement de studio à base d'ordinateur.

Votre UCA202 est compatible Mac et PC. Elle possède une latence extrêmement courte et ne nécessite pas d'installation. Elle est idéale lorsque vous êtes en déplacement, notamment grâce à sa fabrication robuste, à sa taille compacte et à sa sortie casque séparée vous permettant d'écouter vos enregistrements même lorsque vous ne disposez pas de baffles.

Les deux entrées/sorties analogiques et la sortie stéréo numérique de l'UCA202 offrent des possibilités de câblage très variées notamment avec une table de mixage, des baffles actifs ou un casque. L'alimentation électrique de l'interface s'effectue par l'intermédiaire du bus USB et une LED de statut permet de vérifier rapidement si l'UCA202 est correctement câblée à l'ordinateur. Toutes ces fonctionnalités font de l'UCA202 le complément idéal de tout système de MAO.

1.1 Avant de commencer

1.1.1 Livraison

L'UCA202 a été emballée avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'elle ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez PAS l'appareil mais informez votre revendeur et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie.
Utilisez toujours l'emballage d'origine pour stocker ou expédier votre UCA202.
◇ Ne laissez jamais d'enfant sans surveillance jouer avec l'appareil ou son emballage.
◇ Veillez à respecter l'environnement si vous jetez tout ou partie de l'emballage.

1.1.2 Mise en service

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne le posez pas au-dessus d'un ampli de puissance ou à proximité d'un chauffage afin de lui éviter tout problème de surchauffe.

L'alimentation électrique s'effectue par le bus USB en respect des normes de sécurité en vigueur. C'est pourquoi aucun bloc d'alimentation secteur n'est nécessaire.

7 U-CONTROL UCA202 Manuel d'utilisation

1.1.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement Behringer sur notre site Internet http://behringer.com. Vous y trouverez également nos conditions de garantie.

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur Behringer chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouvez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouverez les contacts correspondants dans la zone « Support » de notre site http://behringer.com.

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération !

2. Configuration Minimale Requise

L'UCA202 est compatible PC et Mac. Son fonctionnement ne nécessite ni installation ni pilotes.

Cependant, votre ordinateur doit posséder la configuration minimale suivante pour pouvoir fonctionner avec l'UCA202:

PC Mac
Processeur Intel ou AMD à 1 GHz ou plus	G3 à 300 MHz ou plus
Au moins 128 MB de RAM Au moins 128 MB de RAM
Interface USB 1.1 Interface USB 1.1
Windows XP ou 2000	Mac OS 9.0.4 ou plus, 10.X ou plus

2.1 Connexion à l'ordinateur

Reliez l'interface UCA202 et votre ordinateur avec le câble USB fourni. La liaison USB transporte également l'alimentation électrique nécessaire au fonctionnement de l'UCA202. Les entrées et sorties de l'interface sont quant à elles destinées au câblage de divers équipements audio.

8 U-CONTROL UCA202 Manuel d'utilisation

3. Commandes et Connexions

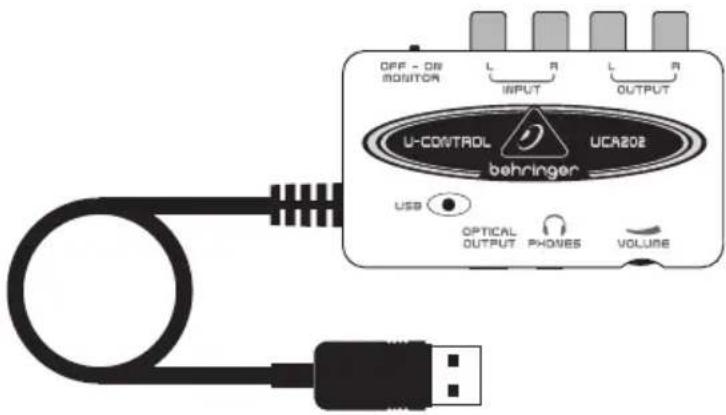

3.1 Face avant

La LED vous indique le statut de l'alimentation électrique par USB.
2 Sortie DIGITAL OUTPUT: le connecteur optique Toslink délivre un signal S/PDIF utilisable pour alimenter l'entrée numérique d'un multi-effet par exemple.
3 Utilisez la sortie sur mini-jack pour le câblage d'un casque audio standard.
4 Tournez le potentiomètre VOLUME pour régler le volume de la sortie casque. Placez-le en butée gauche avant de raccorder votre casque à l'UCA202 afin de lui éviter tout dommage du fait de volumes sonores trop élevés.

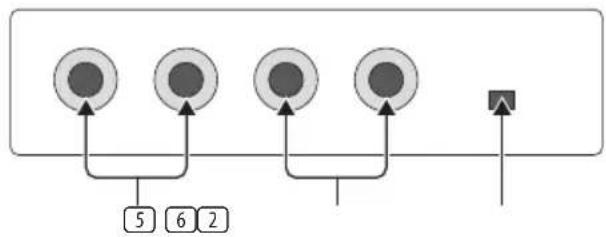

3.2 Panneau arrière

5 Reliez des câbles audio montés en cinch/RCA aux sorties LINE-OUT.
6 De même, raccordez des câbles audio montés en cinch/RCA aux entrées LINE-IN.
7 La touche OFF/ON-MONITOR active la fonction de monitoring qui route le signal des entrées directement vers la sortie casque.

9 U-CONTROL UCA202 Manuel d'utilisation

4. Travailler Avec L'UCA202

4.1 Exemple d'application


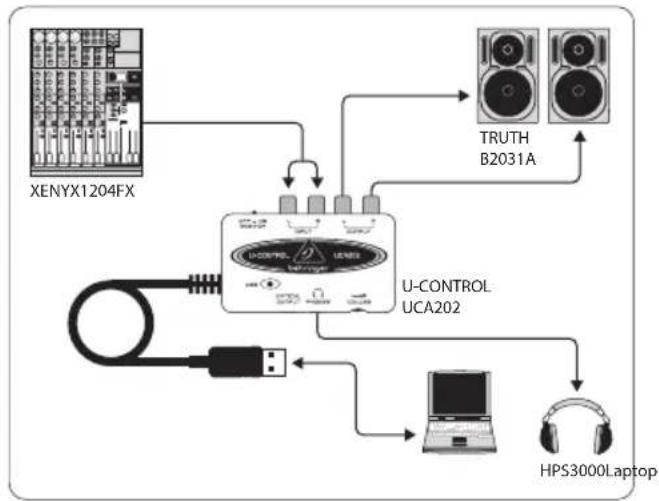

Fig. 4.1 : Exemple de système utilisant l'UCA202

10 U-CONTROL UCA202 Manuel d'utilisation

Associée à une console dotée de sous-groupes avec sorties dédiées, l'UCA202 joue le rôle d'interface pour l'enregistrement entre la table de mixage et l'ordinateur. Une telle configuration permet d'enregistrer simultanément plusieurs signaux dans l'ordinateur pendant que ce dernier lit des prises déjà enregistrées et des pistes existantes tout en restituant l'ensemble du processus sur des enceintes de contrôle (moniteurs) ou un casque. L'illustration 4.1 présente une telle configuration.

Reliez les sorties des sous-groupes de la console (sorties ALT 3-4 OUT dans notre exemple) aux entrées 6 de l'UCA202. Raccordez les sorties 5 de l'interface soit à l'entrée stéréo TAPE INPUT de la console soit à un système d'écoute (moniteurs). Vous pouvez également câbler un casque, le HPS 3000 Behringer par exemple, à la sortie 3 de l'UCA202 ou à la sortie casque de la console. Enfin, établissez la liaison USB entre votre PC ou MAC et l'interface à l'aide du câble USB fourni.

A présent, vous pouvez enregistrer simultanément dans l'ordinateur le signal de plusieurs canaux de votre console (alimentés par un micro, une guitare, un expandeur, etc.) en routant chaque canal à enregistrer sur les sous-groupes ALT 3-4 de la console. Si vous reliez les sorties de l'interface non pas à l'entrée stéréo TAPE INPUT de la console mais aux entrées du canal stéréo 7/8, assurez-vous que le signal de ce canal n'est pas routé sur les sous-groupes mais uniquement sur le bus général Main Mix (touche MUTE du canal 7/8 de la console UB1204FX-PRO relâchée) sans quoi vous vous exposez

à la formation de larsens. Veillez également à sélectionner les sources que vous souhaitez entendre dans la section d'écoute SOURCE de la console (ALT 3-4 + MAIN MIX ou ALT 3-4 + TAPE).

Si vous optez pour la méthode dans laquelle l'interface alimente l'entrée d'un canal de la console, vous pourrez réaliser un retour casque pour les musiciens grâce à un départ auxiliaire du canal (par exemple Aux 1). En ouvrant le départ auxiliaire en question dans les canaux à enregistrer, vous pourrez même mélanger les signaux à enregistrer et le signal de sortie de l'ordinateur dans les retours casque des musiciens. Ainsi, les musiciens pourront entendre au casque leur instrument plus le signal déjà enregistré restitué par l'ordinateur.

5. Liaisons Audio

Sur scène comme en studio, quelle que soit l'application à laquelle vous destinez l'interface UCA202, le câblage audio reste toujours le même:

11 U-CONTROL UCA202 Manuel d'utilisation

5.1 Câblage

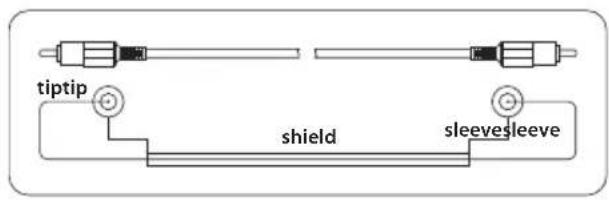

Munissez-vous de câbles montés en cinch/RCA pour relier l'UCA202 à d'autres équipements audio. Vous pouvez également utiliser un adaptateur mono.

Fig. 5.1 : Câble monté en cinch/RCA

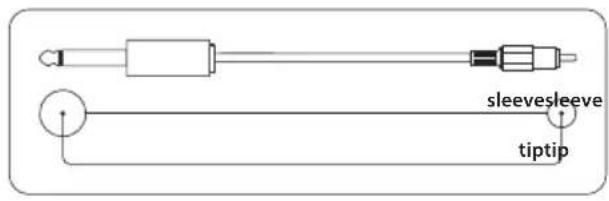

Fig. 5.2 : Adaptateur MONO

5.2 Sortie casque

L'UCA 202 possède une sortie casque compatible avec tout casque audio standard doté d'un connecteur mini-jack stéréo.

6. Caractéristiques Techniques

Line In

12 U-CONTROL UCA202 Manuel d'utilisation

USB 1.1

Connectors type A

Digital Processing

Converter 16-bit converter

La société Behringer apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

We Hear You
