MODE D'EMPLOI Virtube VT15FX BEHRINGER
Manuel d'utilisation
FR Table des matières
Merci....2
Consignes de sécurité....3
Déni Légal 3
Garantie 3
1.1 Avant de commencer .... 5
1.1.1 Enregistrement en ligne 5
- Eléments de Contrôle....5
2.1 Face avant....5
2.1.1 Canal clair CLEAN 5
2.1.2 Canal saturé OVERDRIVE....5
2.1.3 Section d'effet FX
(VT30FX et VT15FX uniquement)....6
2.1.4 Connexions et commutateur POWER......6
2.2 Panneau arrière....6
- Exemple D'utilisation....7
- Installation....7
- Caractéristiques Techniques 8
Merci
Félicitations ! En choisissant le VIRTUBE BEHRINGER, vous avez opté pour un ampli guitare de dernière génération qui offre des possibilités sonores extrêmement vastes limitées par votre seule créativité. Avec le VIRTUBE, vous possédez un outil particulièrement polyvalent qui rend presque inutile tout équipement supplémentaire.
FR
Consignes de sécurité
CAUTION
RISK OF ELECTRIC SHOCK!
DO NOT OPEN!
RISQUE D'ÉLECTROCUTION!
NE PAS OUVRIR !
ATTENTION
Les points repérés par ce symbole portent une tension électrique suffi sante pour constituer un risque d'électrocution.
Utilisez uniquement des câbles d'enceintes professionnels de haute qualité avec fi ches Jack mono 6,35 mm ou fi ches à verrouillages déjà installées. Toute autre installation ou modifi cation doit être eff ectuée uniquement par un personnel qualifié.
Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut
provoquer des chocs électriques.
Attention
Ce symbol signale les consignes
d'utilisation et d'entre ! Tien importantes
dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.
Attention
Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni
démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.
Attention
Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la
pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).
Attention
Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié.
Pour éviter tout risque de choc électrique, n'eff ectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être eff actuées uniquement par un technicien spécialisé.
- Lisez ces consignes.
- Conservez ces consignes.
- Respectez tous les avertissements.
- Respectez toutes les consignes d'utilisation.
- N'utilisez jamais l'appareil à proximité d'un liquide.
-
Nettoyez l'appareil avec un chiff on sec.
-
Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouies de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
-
Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauff age, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
- Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.
- Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une éventuelle rallonge électrique.
- Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.
exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit.
Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.
- Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
- Les travaux d'entretien de l'appareil doivent être eff ectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
- L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
- La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.
DÉNI LÉGAL
CARACTÉRISTIQUES TECHNIQUES ET APPARENCE SUJETTES À MODIFICATIONS SANS PRÉAVIS. PRÉCISION NON GARANTIE. BEHRINGER FAIT PARTIE DU GROUPE MUSIC GROUP (MUSIC-GROUP.COM). TOUTES LES MARQUES DÉPOSÉES SONT LA PROPRIÉTÉ DE LEURS PROPRIÉTAIRES RESPECTIFS. LA SOCIÉTÉ MUSIC GROUP N'ACCEPTE AUCUNE RESPONSABILITÉ DANS LES ÉVENTUELS DOMMAGES OU PERTES SUBIS PAR UN TIERS EN SE BASANT EN ENTIER OU EN PARTIE SUR LES DESCRIPTIONS, PHOTOGRAPHIES OU DÉCLARATIONS CONTENUES DANS CE DOCUMENT. LES COULEURS ET CARACTÉRISTIQUES PEUVENT VARIER LÉGÈREMENT DE CELLES DU PRODUIT. LES PRODUITS MUSIC GROUP NE SONT VENDUS QUE PAR LE BIAIS DE REVENDEURS AGRÉÉS. LES DISTRIBUTEURS ET LES REVENDEURS NE SONT PAS AGENTS DE MUSIC GROUP ET N'ONT ABSOLUMENT AUCUNE AUTORITÉ POUR ENGAGER OU REPRÉSENTER LA SOCIÉTÉ MUSIC GROUP DE FAÇON IMPLICITE, EXPLICITE OU INDIRECTE. CE MODE D'EMPLOI EST PROTÉGÉ PAR DROITS D'AUTEURS. IL EST INTERDIT DE TRANSMETTRE OU DE COPIER CE MODE D'EMPLOI SOUS QUELLE FORME QUE CE SOIT, PAR QUEL MOYEN QUE CE SOIT, ÉLECTRONIQUE OU MÉCANIQUE, CE QUI COMPREND LES MOYENS DE PHOTOCOPIE ET D'ENREGISTREMENT DE QUELLE FAÇON QUE CE SOIT, QUEL QUE SOIT LE BUT, SANS LA PERMISSION ÉCRITE EXPRESSE DE MUSIC GROUP IP LTD.
TOUS DROITS RÉSERVÉS.
Road Town, Tortola, Iles Vierges Britanniques
GARANTIE
§ 1 Garantie
① Cette garantie limitée n'est valide que si vous avez acheté ce produit auprès d'un revendeur MUSIC Group agréé dans le pays d'achat. Vous trouverez une liste des revendeurs agréés sur le site de BEHRINGER, à l'adresse behringer. com dans la section "Where to Buy", ou vous pouvez contacter le bureau MUSIC Group le plus proche de chez vous.
② MUSIC Group* garantit les composants mécaniques et électroniques de ce produit contre tout défaut matériel ou de main-d'oeuvre lorsqu'il est utilisé dans des conditions normales, pendant une période de un (1) an à partir de la date d'achat (consultez le chapitre n° § 4 ci-dessous), sauf si une durée de garantie plus longue est stipulée par les législations locales. En cas de défaut du produit pendant la période de garantie spécifiée (rentrant dans le cadre défi ni par le chapitre § 4), MUSIC Group, à sa propre discrétion, pourra décider de remplacer ou de réparer le produit en utilisant des pièces ou des produits neufs ou reconditionnés. Dans le cas où MUSIC Group déciderait de remplacer la totalité du produit, cette garantie limitée s'applique au produit de remplacement pour le restant de la période de garantie, soit une (1) année (sauf si une durée de garantie plus longue est stipulée par les législations locales) à partir de la date d'achat du produit initial.
FR
FR
3 Après l'acceptation de la demande de garantie, le produit remplacé ou réparé sera renvoyé au client avec le port payé par MUSIC Group.
4 Toute demande de garantie autre que celle définie par le texte ci-avant sera refusée.
CONSERVEZ VOTRE REÇU D'ACHAT. IL EST VOTRE PREUVE D'ACHAT ET PREUVE DE GARANTIE. CETTE GARANTIE LIMITÉE EST NON AVENANTE SANS PREUVE D'ACHAT.
§ 2 Enregistrement en ligne
Pensez à enregistrer votre nouveau produit BEHRINGER dès l'achat sur behringer. com dans la section "Support" et prenez le temps de lire avec attention les termes et conditions de cette garantie. L'enregistrement de votre achat et matériel nous aidera à traiter vos réparations plus rapidement et plus effi cacement. Merci de votre coopération !
§ 3 Autorisation de retour de matériel
Pour faire jouer la garantie, contactez le revendeur auprès duquel vous avez acheté l'appareil. Si votre revendeur MUSIC Group ne se trouve pas à proximité, contactez le distributeur MUSIC Group de votre pays, dont la liste se trouve dans la section "Support" du site behringer. com. Si vous ne trouvez pas votre pays dans la liste, essayez de régler votre problème dans la section "Online Support" de la page "Support" sur le site behringer. com. Autrement, vous pouvez faire une demande de prise en charge par la garantie en ligne sur le site behringer. com AVANT de nous renvoyer le produit. Toutes les demandes doivent être accompagnées d'une description du problème et du numéro de série du produit. Après avoir vérifi é la validité de la garantie par la consultation du reçu ou du bon d'achat original, MUSIC Group vous donnera un numéro d'autorisation de retour ("NAR ou RMA").
2 Le produit doit ensuite être retourné dans son emballage d'origine avec le numéro d'autorisation de retour à l'adresse indiquée par MUSIC Group.
3 Seuls les paquets dont le port a été acquitté seront acceptés.
§ 4 Exclusions de garantie
① Cette garantie limitée ne couvre pas les consommables et/ou pièces jetables comme, par exemple, les fusibles et les piles. Dans les cas possibles, MUSIC Group garantit les lampes ou affi cheurs contenus dans le produit contre tout défaut de pièce ou de main d'œuvre pour une période de quatre-vingt-dix (90) jours à partir de la date d'achat.
2 Cette garantie limitée ne couvre pas le produit s'il a été modifié de façon électronique ou mécanique. Si le produit doit être modifié ou adapté pour être compatible avec une législation locale ou nationale relative à la sécurité ou aux normes techniques, dans un pays qui n'est pas le pays pour lequel le produit a été prévu et fabriqué à l'origine, cette modification/adaptation ne sera pas considérée comme un défaut de pièce ou de main d'œuvre. Cette garantie limitée ne couvre pas ces modifi cations/adaptations, qu'elles aient été réalisées correctement ou non. Selon les termes de cette garantie
limitée, MUSIC Group ne pourra pas être tenu responsable des coûts issus de telles modifi cations/ adaptations.
3 Cette garantie limitée ne couvre que l'aspect matériel du produit. Elle ne couvre pas l'assistance technique liée à l'utilisation d'un matériel ou d'un logiciel et ne couvre aucun produit logiciel fourni ou non avec le produit. Les logiciels sont fournis "TEL QUEL" à moins que le logiciel ne soit expressément fourni avec sa propre garantie.
4 Cette garantie limitée n'est pas valide si le numéro de série appliqué en usine a été modifié ou supprimé du produit.
5 Les inspections gratuites et les travaux de maintenance/réparation sont totalement exclus de cette garantie, notamment, si le problème vient d'une mauvaise manutention ou de l'utilisation du produit par l'utilisateur. Cette exclusion s'applique également aux défauts et pannes liés par l'usure normale, C'est en particulier le cas des Faders, Crossfaders, potentiomètres, touches/boutons, cordes d'instrument de musique, témoins lumineux et toutes pièces ou éléments similaires.
6 Les dommages/pannes causés par les conditions suivantes ne sont pas couverts par la garantie :
- Mauvaise manutention ou entretien, négligence ou non respect de l'utilisation du produit selon les instructions données dans le mode d'emploi ou le guide d'entretien BEHRINGER.
- Connexion ou utilisation de l'appareil d'une façon ne correspondant pas aux procédures ou législations de sûreté ou techniques applicables dans le pays où le produit a été vendu.
- Dommages/pannes causés par l'acte de Dieu ou de la Nature (accident, incendie, inondation, etc.) ou toute autre condition au-delà du contrôle de MUSIC Group.
7 Toute réparation ou ouverture du boîtier réalisée par un personnel non agréé (ce qui comprend l'utilisateur) annule immédiatement la garantie.
8 Si une inspection du produit réalisée par MUSIC Group indique que la panne ou le défaut en question n'est pas couvert par la garantie, les coûts d'inspection seront à la charge du client.
9 Les produits qui ne sont pas pris en charge par les termes de cette garantie seront réparés à la charge de l'acheteur. MUSIC Group ou ses centres de réparation agréés informeront l'acheteur de telles circonstances.
Si l'acheteur ne soumet pas un formulaire de réparation écrit dans les 6 semaines suivant la notifi cation, MUSIC Group renverra le produit à vos frais avec une facture séparée pour les frais de port et d'emballage.
Ces coûts seront également facturés séparément une fois que l'acheteur a envoyé sa demande écrite de réparation.
10 Les revendeurs MUSIC Group agréés ne vendent pas de produits neufs directement dans les enchères en ligne. Les achats réalisés dans les enchères en ligne sont laissés à l'entière responsabilité et aux risques de l'acheteur.
Les preuves d'achat issues de ventes aux enchères en ligne ne sont pas acceptées comme vérification ou preuve d'achat et MUSIC Group ne réparer et ne remplacera pas les produits achetés aux enchères en ligne.
§ 5 Transfert de garantie
Cette garantie limitée est attribuée uniquement à l'acheteur initial (client d'un revendeur agréé). Elle n'est pas transférable aux personnes suivantes qui achètent le produit. Personne n'est autorisé (revendeur, etc.) à donner une promesse de garantie de la part de MUSIC Group.
§ 6 Réparation de dommages
Sujet uniquement aux lois locales applicables, MUSIC Group ne peut pas être tenu responsable auprès de l'acheteur, par cette garantie, d'aucun dommage ou d'aucune perte indirecte liée à l'utilisation du produit. La responsabilité de MUSIC Group ne peut en aucun cas, même dans le cadre de la garantie, dépasser la valeur du produit indiquée sur la facture d'achat.
§ 7 Limitation de responsabilité
Cette garantie limitée telle que présentée dans cette page représente la seule garantie contractuelle entre vous et MUSIC Group. Elle annule et remplace tous les autres moyens de communication écrits ou oraux liés à ce produit. MUSIC Group ne fournit aucune garantie pour ce produit.
§ 8 Autres droits et lois nationales
1 Cette garantie limitée n'exclue pas ou ne limite en aucune façon les droits statutaires de l'acheteur en tant que consommateur.
2 Les régulations de la garantie limitée mentionnées dans ces pages ne sont applicables que dans le cadre des lois locales.
3 Cette garantie n'exempt pas le vendeur de ses obligations de respect de conformité du produit aux législations locales et de prise en charge des défauts cachés.
§ 9 Amendements
Les conditions de cette garantie sont sujettes à modification sans préavis. Pour obtenir les conditions de garantie les plus récentes ainsi que toute autre information relative à la garantie des produits MUSIC Group, consultez le site Internet behringer.com.
* MUSIC Group Macao Commercial Off shore Limited de la Rue de Pequim, n° 202-A, Macau Finance Centre 9/J, Macau, y compris toutes autres sociétés MUSIC Group
1. Introduction
De nos jours, tout ampli guitare est l'objet d'attentes variées car les guitaristes se doivent de posséder une grande palette de sons. C'est pourquoi il est essentiel à nos yeux que le VIRTUBE vous offre une polyvalence sonore maximale et des possibilités de connexion complètes. Cependant, ne vous inquiétez pas : vous saurez rapidement maîtriser le VIRTUBE et en exploiter toutes les fonctions de façon intuitive. Grâce à sa technologie de dernière génération, le VIRTUBE possède les fonctionnalités et la fiabilité d'un ampli guitare actuel.
Circuit à tubes virtuel VTC
Le circuit à tubes virtuel VTC a été développé spécialement pour conférer à votre son le caractère vintage unique des amplis à lampes traditionnels.
1.1 Avant de commencer
Votre produit a été emballé dans nos usines avec le plus grand soin afin de lui garantir un transport en toute sécurité. Cependant, si l'emballage est endommagé, vérifiez que l'appareil ne présente aucun signe extérieur de dégâts.
En cas de dommages, ne nous renvoyez PAS l'appareil mais informez impérativement votre revendeur ainsi que la société de transport sans quoi vous perdrez tout droit aux prestations de garantie.
Utilisez toujours l'emballage d'origine pour éviter tout dommage à votre appareil lorsque vous l'envoyez ou le stockez.
◇ Ne laissez jamais d'enfant jouer sans surveillance avec votre appareil ou son emballage.
◇ Pensez à respecter l'environnement si vous jetez l'emballage.
Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne le placez pas à proximité d'un chauffage afin de lui éviter toute surchauffe.
Assurez-vous que tous vos appareils sont reliés à la terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre des appareils et de leur cordon d'alimentation. La prise secteur de l'appareil doit toujours posséder un contact de terre en parfait état.
1.1.1 Enregistrement en ligne
Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet http://behringer.com. Vous y trouverez également nos conditions de garantie.
Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouvez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouverez les contacts correspondants dans la zone « Support » de notre site http://behringer.com.
Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.
Merci pour votre coopération !
2. Eléments de Contrôle

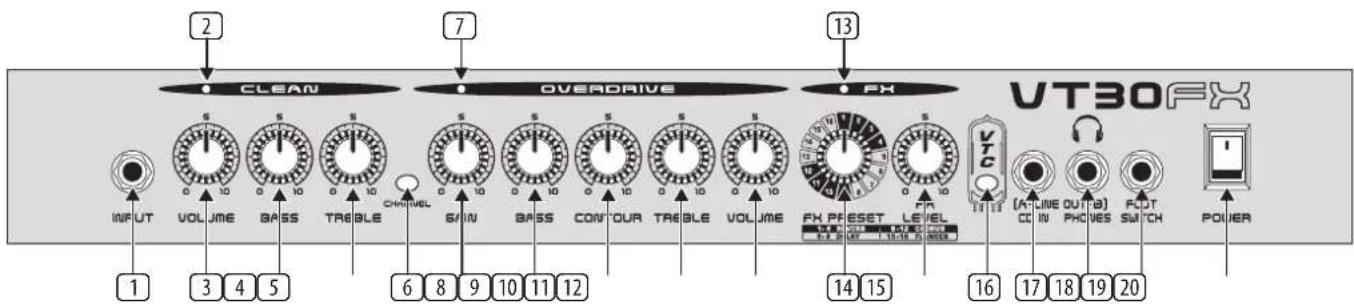

Fig. 2.1: Eléments de contrôle du VIRTUBE (face avant)
2.1 Face avant
L'entrée INPUT sur embase jack de 6,3 mm est conçue pour le branchement de votre guitare au VIRTUBE. Pour ce faire, utilisez un câble standard monté en jacks mono de 6,3 mm.
2.1.1 Canal clair CLEAN
2 La LED CLEAN CHANNEL est allumée lorsque le canal clair est actif.
3 Le bouton VOLUME règle le volume sonore du canal clair CLEAN.
4 Le bouton BASS de la section d'égalisation permet d'amplifier ou d'atténuer les basses fréquences du canal clair CLEAN (VT30FX uniquement).
5 Le bouton TREBLE contrôle les hautes fréquences du canal clair CLEAN (VT30FX uniquement).
⑥ Appuyez sur la touche CHANNEL pour commuter entre le canal clair CLEAN et le canal saturé OVERDRIVE. La LED CHANNEL du canal actif s'allume. Sur tous les modèles, le changement de canal peut également être effectué à partir de la pédale de commutation fournie.
2.1.2 Canal saturé OVERDRIVE
7 La LED OVERDRIVE CHANNEL est allumée lorsque le canal saturé est actif.
8 Le bouton GAIN règle la préamplification, autrement dit l'intensité de la saturation, du canal OVERDRIVE.
9 Le bouton BASS de la section d'égalisation permet d'amplifier ou d'atténuer les basses fréquences.
10 Le bouton CONTOUR (VT15FX / VT15CD: MID) offre un traitement supplémentaire et caractéristique des médiums qui permet de commuter facilement entre un son de guitare traditionnel et une sonorité moderne pendant que vous jouez.
FR
11 Le bouton TREBLE contrôle les hautes fréquences.
Sur le VT30FX, les boutons 9, 10 et 11 finfluencent que le son du canal saturé OVERDRIVE car cet ampli possède une égalisation séparée pour le canal clair CLEAN (voir 4 et 5).
12 Tournez le bouton VOLUME pour régler le volume sonore du canal saturé OVERDRIVE.
2.1.3 Section d'effet FX (VT30FX et VT15FX uniquement)
13 La LED FX est allumée lorsque le processeur d'effets est actif.
14 Utilisez le bouton FX PRESET pour sélectionner l'un des 16 effets.
| PRESET EFFET | |
| 1 - 4 Reverb | |
| 5 - 8 Delay | |
| 9 - 12 Chorus | |
| 13 - 16 Flanger |
Tabla 2.1: Effets
15 Le bouton FX LEVEL détermine le mixage entre le signal original et le signal d'effet.
2.1.4 Connexions et commutateur POWER
16 Appuyez sur la touche VTC pour activer / désactiver le circuit à lampe virtuel VTC.
⑰ Vous pouvez alimenter l'entrée CD IN avec le signal de sortie d'un lecteur CD, d'une platine cassette ou d'un baladeur CD ou MD. Ainsi, vous pourrez facilement diffuser un CD audio ou le CD d'une méthode de guitare tout en jouant par-dessus. Ce connecteur peut également être utilisé comme sortie ligne (LINE OUT). Dans ce cas, il délivre le signal de la guitare sans simulation de haut-parleur qui pourra par exemple alimenter un ampli externe ou une table de mixage. Ce faisant, le haut-parleur du VIRTUBE n'est pas désactivé.
18 Vous pouvez relier un casque audio à la sortie LINE OUT/PHONES. Le signal du casque contient une simulation de haut-parleur intégrée pour vous faire bénéficier d'une sonorité authentique. Le haut-parleur du VIRTUBE est désactivé dès que ce connecteur est utilisé.
- Vous pouvez également utiliser le signal de la sortie casque pour alimenter une table de mixage ou une petite sono de chant. A cet effet, reliez la sortie casque à l'entrée ligne de la console. Ce faisant, utilisez un câble monté en jacks mono. Pour supprimer d'éventuels problèmes de ronflement, câblez une boîte de direct comme l'ULTRA-DI DI100 ou DI20 BEHRINGER entre la sortie casque de l'ampli et la console.
◇ Selon le casque utilisé, de la distorsion peut être audible dans les oreillettes à partir d'un certain volume sonore. Tournez le bouton de volume correspondant vers la gauche jusqu'à ce que la distorsion disparaisse du casque.
19 Raccordez le connecteur jack stéréo de la pédale de commutation fournie à l'embase FOOTSWITCH. La pédale de commutation possède deux fonctions : elle permet de changer alternativement de canal et d'activer ou désactiver l'effet (VT30FX uniquement).
20 Utilisez le commutateur POWER pour allumer le VIRTUBE. Le commutateur POWER doit toujours être en position « Arrêt » lorsque vous branchez l'ampli à la tension secteur.
◇ Avertissement : le commutateur POWER ne désolidarise pas totalement l'appareil de la tension secteur. Débranchez la prise électrique ou le connecteur d'alimentation IEC pour dissocier l'appareil du secteur. Lors de l'installation de l'appareil, assurez-vous que sa prise électrique et son connecteur d'alimentation IEC sont en parfait état.
Débranchez l'appareil avant de le laisser inutilisé pendant un long laps de temps.

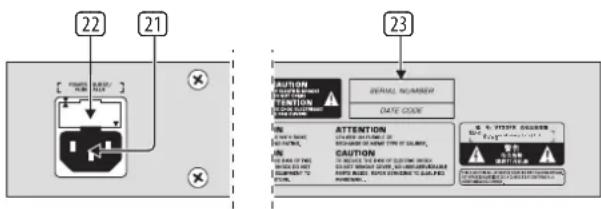

2.2 Panneau arrière
21 On établit la liaison avec la tension secteur à l'aide de l'EMBASE IEC. Le cordon d'alimentation correspondant est fourni avec le produit.
22 PORTE-FUSIBLE / SÉLECTEUR DE TENSION. Avant de brancher l'appareil, vérifiez que la tension d'alimentation sur laquelle il est réglé correspond bien à votre tension secteur. Si vous remplacez le fusible, veillez impérativement à utiliser un fusible de même type. Certains produits possèdent un porte-fusible à deux positions qui permet de sélectionner une tension d'alimentation de 230 V ou de 120 V. Avertissement : avant d'utiliser un produit en 120 V hors d'Europe, veillez à y installer un fusible de valeur supérieure (voir chapitre 4 « Installation »)
23 NUMÉRO DE SÉRIE.

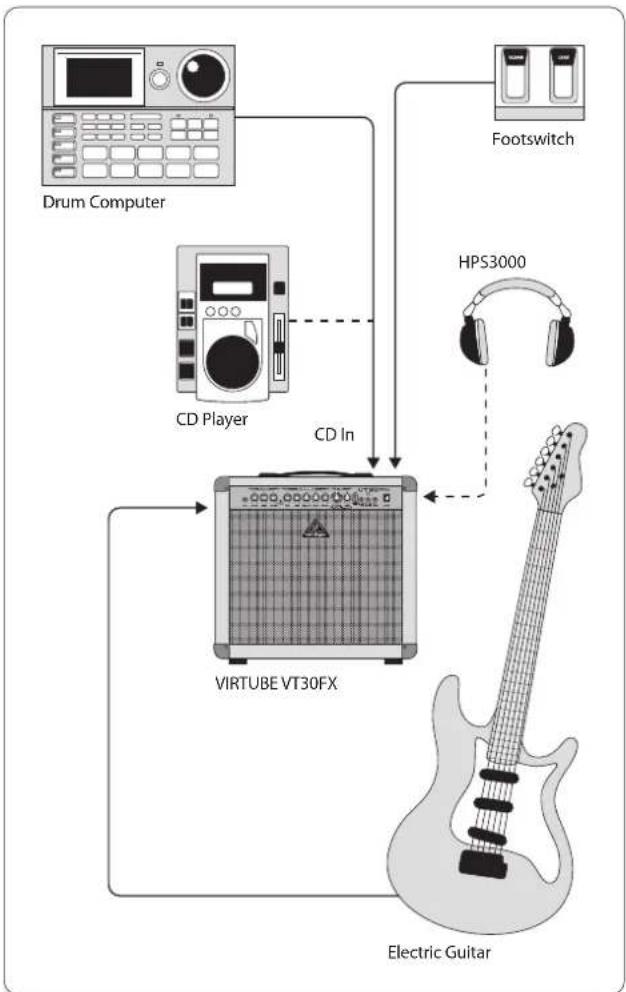

3. Exemple D'utilisation
Le VIRTUBE possède de nombreux connecteurs qui permettent de réaliser beaucoup d'applications différentes. Voici un exemple illustrant la polyvalence du VIRTUBE.
Fig. 3.1: Système standard avec le VT30FX
Pour l'utilisation en salle de répétition ou à la maison, câblez votre VIRTUBE comme indiqué par l'illustration 3.1. Raccordez un lecteur CD ou une boîte à rythme à l'entrée CD IN. Si vous voulez jouer au casque, reliez ce dernier à la sortie LINE OUT/PHONES. Le haut-parleur est alors automatiquement désactivé. Reliez la double pédale de commutation fournie à l'embase FOOTSWITCH du VIRTUBE. Le commutateur au pied CHANNEL permet de changer de canal. Utilisez le commutateur au pied IN/OUT pour activer ou désactiver l'effet (VT30FX uniquement).
4. Installation
Les entrées et sorties audio du VIRTUBE BEHRINGER sont toutes des embases jack stéréo à l'exception de l'entrée instrument INPUT (jack mono). Pour en savoir plus à ce sujet, consultez le chapitre 5 « Caractéristiques Techniques ».
Assurez-vous impérativement que l'appareil est installé et utilisé uniquement par des personnes compétentes. Assurez-vous que les personnes qui manipulent votre appareil pendant et après son installation sont suffisamment en contact avec la terre sans quoi des décharges électrostatiques pourraient nuire au bon fonctionnement du produit.

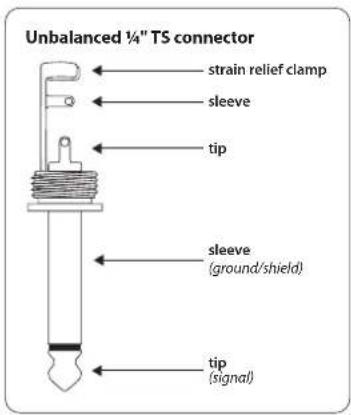

Fig. 4.2: Jack stéréo de 6,3 mm

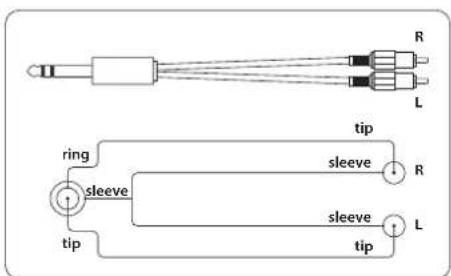

Fig. 4.3: Câble adaptateur stéréo
Fig. 4.4: Câble adaptateur mono
FR
5. Caractéristiques Techniques
VT30FX
Audio Inputs (Entrées Audio)
| Input (entrée) jack mono de 6,3 mm, filtrage RF |
| Impédance d'entrée env. 1 MΩ asymétrique |
| CD In (entrée CD) jack stéréo de 6,3 mm |
| Impédance d'entrée env. 4 kΩ asymétrique |
Audio Outputs (Sorties Audio)
| Line Out / Phones jack stéréo de 6,3 mm,asymétrique (sortie ligne / casque) |
| Niveau de sortie max. +10 dBV |
| Impédance de sortie 100 0m |
Amplificateur
| Puissance crête 30 Watts / 4 Ω |
Traitement Numérique du Signal
| Convertisseur 24 bits sigma-delta |
| Fréquence d'échantillonnage 40 kHz |
Haut-Parleur
| Type | 10" |
| Modèle BUGERA Vintage Guitar Series 10G50J4 |
| Impédance | 4 Ω |
| Puissance continue | 50 Watts (IEC268-5) |
| Puissance crête 200 Watts |
Alimentation Électrique
| Consommation d'énergie | 45 Watts |
Fusible
| 100 - 120 V~, 50/60 Hz | T 1,25 A H 250 V |
| 220 - 230 V~, 50/60 Hz | T 630 mA H 250 V |
| Connecteur secteur | Embase IEC standard |
Dimensions / Poids
| Dimensions (H x L x P) | 430 x 475 x 240 mm |
| Poids | 11 kg |
VT15FX
Audio Inputs (Entrées Audio)
| Input (entrée) jack mono de 6,3 mm, filtrage RF |
| Impédance d'entrée env. 1 MΩ asymétrique |
| CD In (entrée CD) jack stéréo de 6,3 mm |
| Impédance d'entrée env. 4 kΩ asymétrique |
Audio Outputs (Sorties Audio)
| Line Out / Phones jack stéréo de 6,3 mm,asymétrique (sortie ligne / casque) |
| Niveau de sortie max. +10 dBV |
| Impédance de sortie 100 0m |
Amplificateur
| Puissance crête 15 Watts / 4 Ω |
Traitement Numérique du Signal
| Convertisseur 24 bits sigma-delta |
| Fréquence d'échantillonnage 40 kHz |
Haut-Parleur
| Type | 8" |
| Modèle BUGERA Vintage Guitar Series 8G30A4 |
| Impédance | 4 Ω |
| Puissance continue | 30 Watts (IEC268-5) |
| Puissance crête 120 Watts |
Alimentation Électrique
| Consommation d'énergie | 25 Watts |
Fusible
| 100 - 120 V~, 50/60 Hz | T 800 mA H 250 V |
| 220 - 230 V~, 50/60 Hz | T 400 mA H 250 V |
| Connecteur secteur | Embase IEC standard |
Dimensions / Poids
| Dimensions (H x L x P) | 400 x 375 x 205 mm |
| Poids | 9 kg |
VT15CD
Audio Inputs (Entrées Audio)
| Input (entrée) jack mono de 6,3 mm, filtrage RF |
| Impédance d'entrée env. 1 MΩ asymétrique |
| CD In (entrée CD) jack stéréo de 6,3 mm |
| Impédance d'entrée env. 4 kΩ asymétrique |
Audio Outputs (Sorties Audio)
| Line Out / Phones jack stéréo de 6,3 mm,asymétrique (sortie ligne / casque) |
| Niveau de sortie max. +10 dBV |
| Impédance de sortie 100 0m |
Amplificateur
| Puissance crête 15 Watts / 4 Ω |
Traitement Numérique du Signal
| Convertisseur | — |
| Fréquence d'échantillonnage — |
Haut-Parleur
| Type | 8" |
| Modèle BUGERA Vintage Guitar Series 8G30A4 |
| Impédance 4 Ω |
| Puissance continue | 30 Watts (IEC268-5) |
| Puissance crête 120 Watts |
Alimentation Électrique
| Consommation d'énergie | 25 Watts |
Fusible
| 100 - 120 V~, 50/60 Hz | T 800 mA H 250 V |
| 220 - 230 V~, 50/60 Hz | T 400 mA H 250 V |
| Connecteur secteur | Embase IEC standard |
Dimensions / Poids
| Dimensions (H x L x P) | 400 x 375 x 205 mm |
| Poids | 9 kg |
La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la confi guration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
